ohřev vody vytápění obnovitelné ZdRoJe energie TECHNICKÉ INFORMACE» vydání ZáŘí 2009

Transkript

1 ohřev vody vytápění obnovitelné ZdRoJe energie TECHNICKÉ INFORMACE solární systémy» vydání ZáŘí 2009

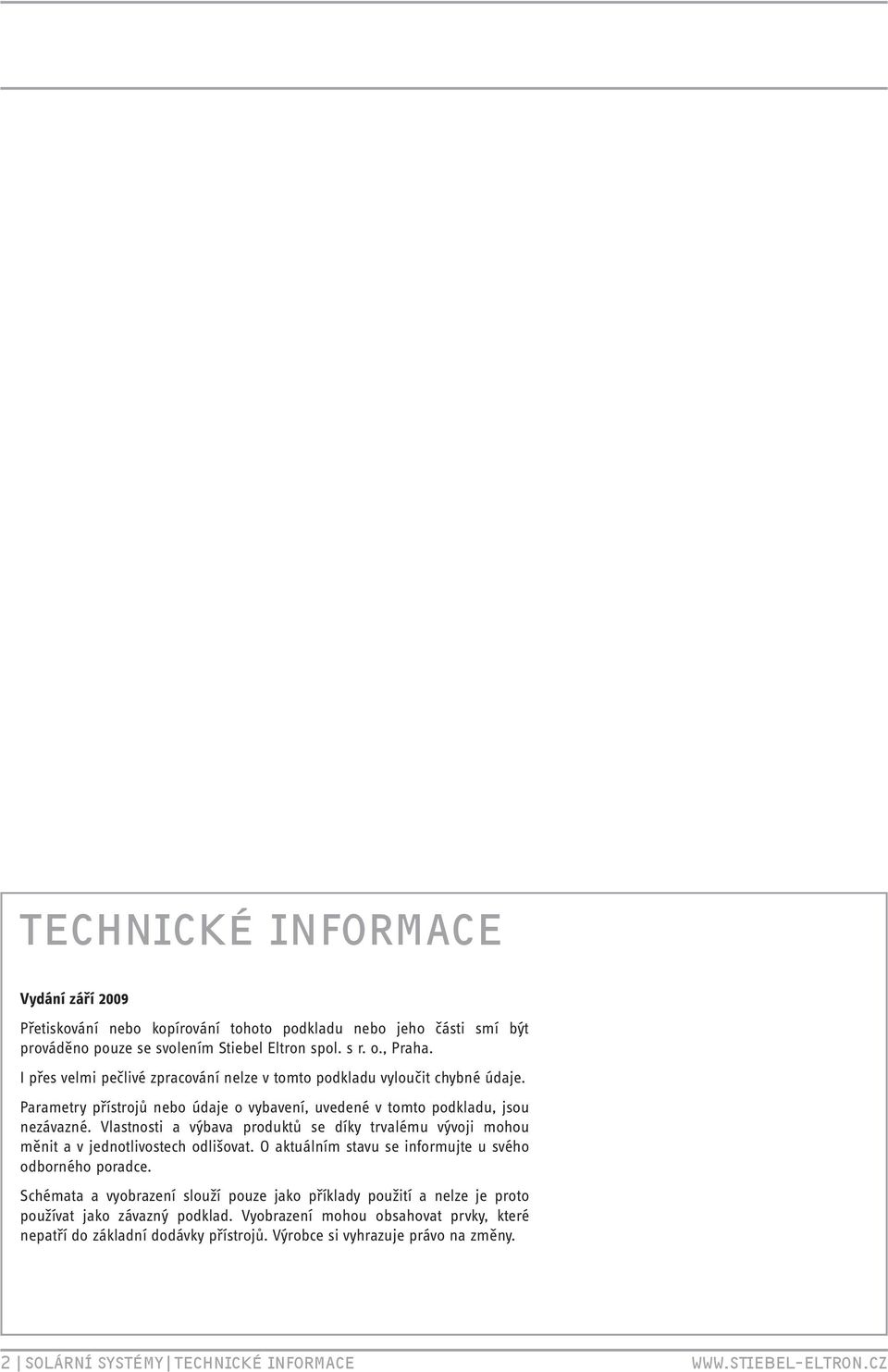

2 TECHNICKÉ INFORMACE Vydání září 2009 Přetiskování nebo kopírování tohoto podkladu nebo jeho části smí být prováděno pouze se svolením Stiebel Eltron spol. s r. o., Praha. I přes velmi pečlivé zpracování nelze v tomto podkladu vyloučit chybné údaje. Parametry přístrojů nebo údaje o vybavení, uvedené v tomto podkladu, jsou nezávazné. Vlastnosti a výbava produktů se díky trvalému vývoji mohou měnit a v jednotlivostech odlišovat. O aktuálním stavu se informujte u svého odborného poradce. Schémata a vyobrazení slouží pouze jako příklady použití a nelze je proto používat jako závazný podklad. Vyobrazení mohou obsahovat prvky, které nepatří do základní dodávky přístrojů. Výrobce si vyhrazuje právo na změny. 2 solární systémy technické informace

3 technické informace solární systémy 3

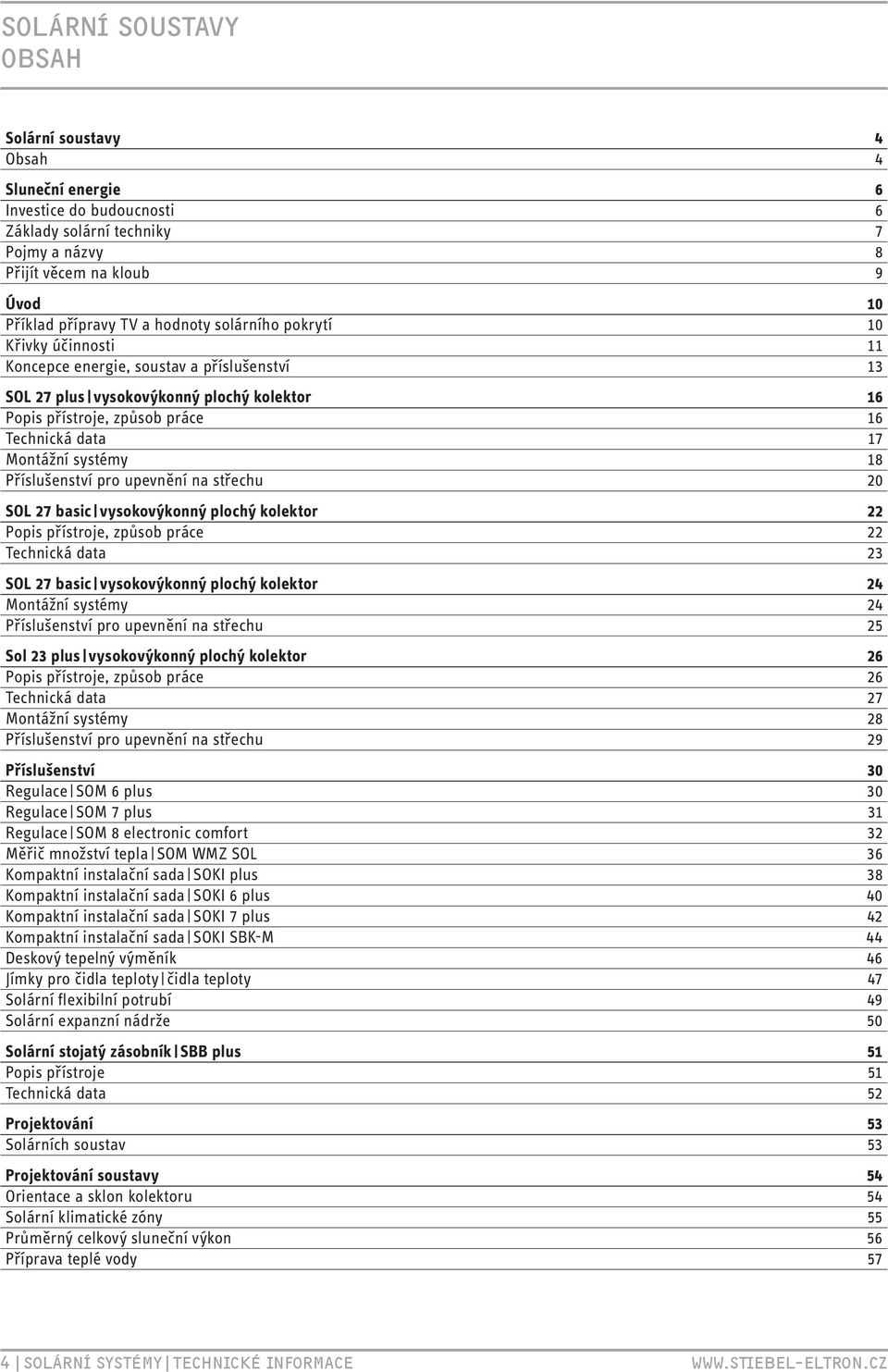

4 solární soustavy obsah Solární soustavy 4 obsah 4 Sluneční energie 6 investice do budoucnosti 6 Základy solární techniky 7 Pojmy a názvy 8 Přijít věcem na kloub 9 Úvod 10 Příklad přípravy Tv a hodnoty solárního pokrytí 10 Křivky účinnosti 11 Koncepce energie, soustav a příslušenství 13 SOL 27 plus vysokovýkonný plochý kolektor 16 Popis přístroje, způsob práce 16 Technická data 17 Montážní systémy 18 Příslušenství pro upevnění na střechu 20 SOL 27 basic vysokovýkonný plochý kolektor 22 Popis přístroje, způsob práce 22 Technická data 23 SOL 27 basic vysokovýkonný plochý kolektor 24 Montážní systémy 24 Příslušenství pro upevnění na střechu 25 Sol 23 plus vysokovýkonný plochý kolektor 26 Popis přístroje, způsob práce 26 Technická data 27 Montážní systémy 28 Příslušenství pro upevnění na střechu 29 Příslušenství 30 Regulace SoM 6 plus 30 Regulace SoM 7 plus 31 Regulace SoM 8 electronic comfort 32 Měřič množství tepla SoM WMZ Sol 36 Kompaktní instalační sada SoKi plus 38 Kompaktní instalační sada SoKi 6 plus 40 Kompaktní instalační sada SoKi 7 plus 42 Kompaktní instalační sada SoKi SbK-M 44 deskový tepelný výměník 46 Jímky pro čidla teploty čidla teploty 47 Solární flexibilní potrubí 49 Solární expanzní nádrže 50 Solární stojatý zásobník SBB plus 51 Popis přístroje 51 Technická data 52 Projektování 53 Solárních soustav 53 Projektování soustavy 54 orientace a sklon kolektoru 54 Solární klimatické zóny 55 Průměrný celkový sluneční výkon 56 Příprava teplé vody 57 4 solární systémy technické informace

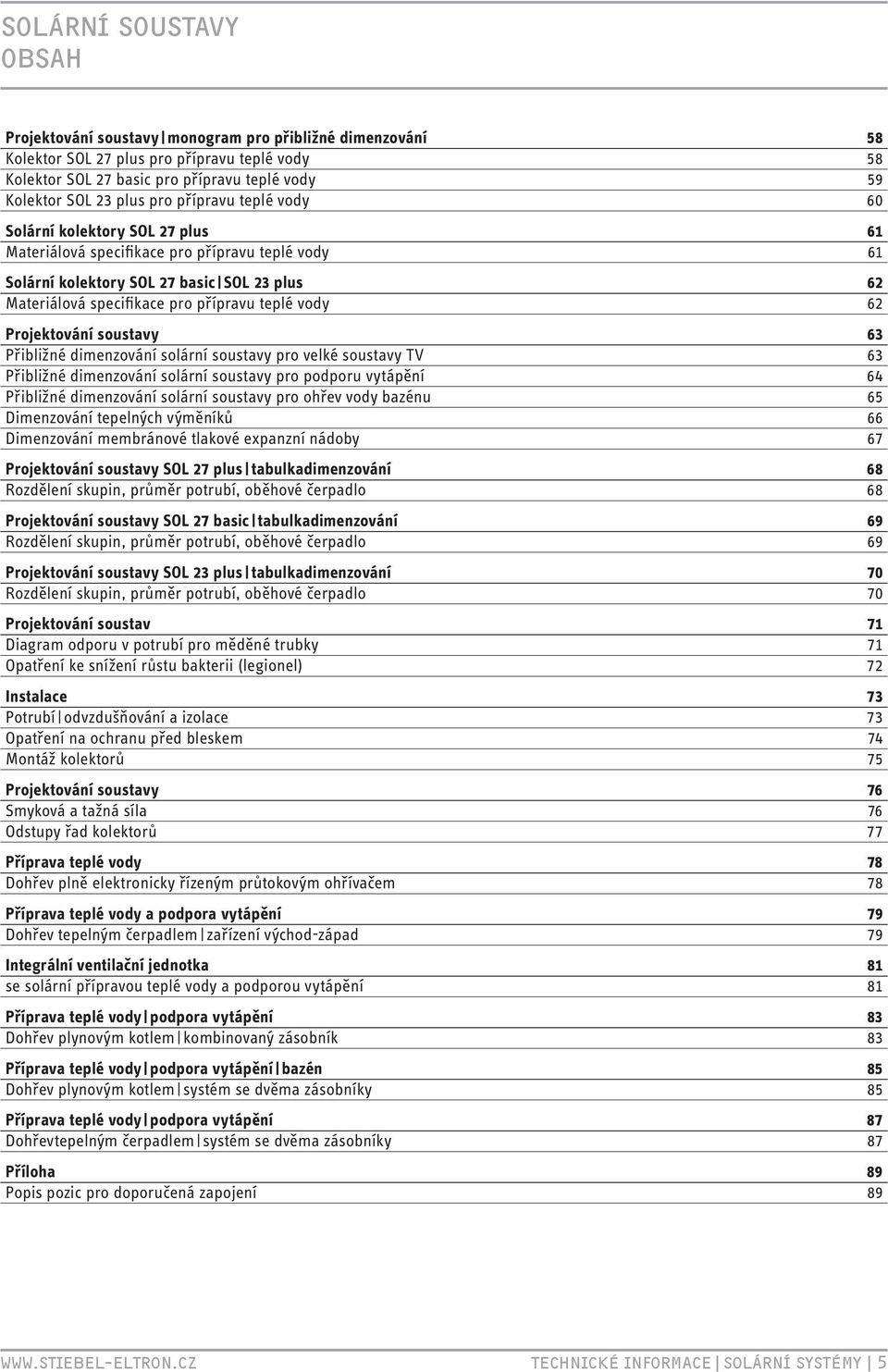

5 solární soustavy obsah Projektování soustavy monogram pro přibližné dimenzování 58 Kolektor Sol 27 plus pro přípravu teplé vody 58 Kolektor Sol 27 basic pro přípravu teplé vody 59 Kolektor Sol 23 plus pro přípravu teplé vody 60 Solární kolektory SOL 27 plus 61 Materiálová specifikace pro přípravu teplé vody 61 Solární kolektory SOL 27 basic SOL 23 plus 62 Materiálová specifikace pro přípravu teplé vody 62 Projektování soustavy 63 Přibližné dimenzování solární soustavy pro velké soustavy Tv 63 Přibližné dimenzování solární soustavy pro podporu vytápění 64 Přibližné dimenzování solární soustavy pro ohřev vody bazénu 65 dimenzování tepelných výměníků 66 dimenzování membránové tlakové expanzní nádoby 67 Projektování soustavy SOL 27 plus tabulkadimenzování 68 Rozdělení skupin, průměr potrubí, oběhové čerpadlo 68 Projektování soustavy SOL 27 basic tabulkadimenzování 69 Rozdělení skupin, průměr potrubí, oběhové čerpadlo 69 Projektování soustavy SOL 23 plus tabulkadimenzování 70 Rozdělení skupin, průměr potrubí, oběhové čerpadlo 70 Projektování soustav 71 diagram odporu v potrubí pro měděné trubky 71 opatření ke snížení růstu bakterii (legionel) 72 Instalace 73 Potrubí odvzdušňování a izolace 73 opatření na ochranu před bleskem 74 Montáž kolektorů 75 Projektování soustavy 76 Smyková a tažná síla 76 odstupy řad kolektorů 77 Příprava teplé vody 78 dohřev plně elektronicky řízeným průtokovým ohřívačem 78 Příprava teplé vody a podpora vytápění 79 dohřev tepelným čerpadlem zařízení východ-západ 79 Integrální ventilační jednotka 81 se solární přípravou teplé vody a podporou vytápění 81 Příprava teplé vody podpora vytápění 83 dohřev plynovým kotlem kombinovaný zásobník 83 Příprava teplé vody podpora vytápění bazén 85 dohřev plynovým kotlem systém se dvěma zásobníky 85 Příprava teplé vody podpora vytápění 87 dohřevtepelným čerpadlem systém se dvěma zásobníky 87 Příloha 89 Popis pozic pro doporučená zapojení 89 technické informace solární systémy 5

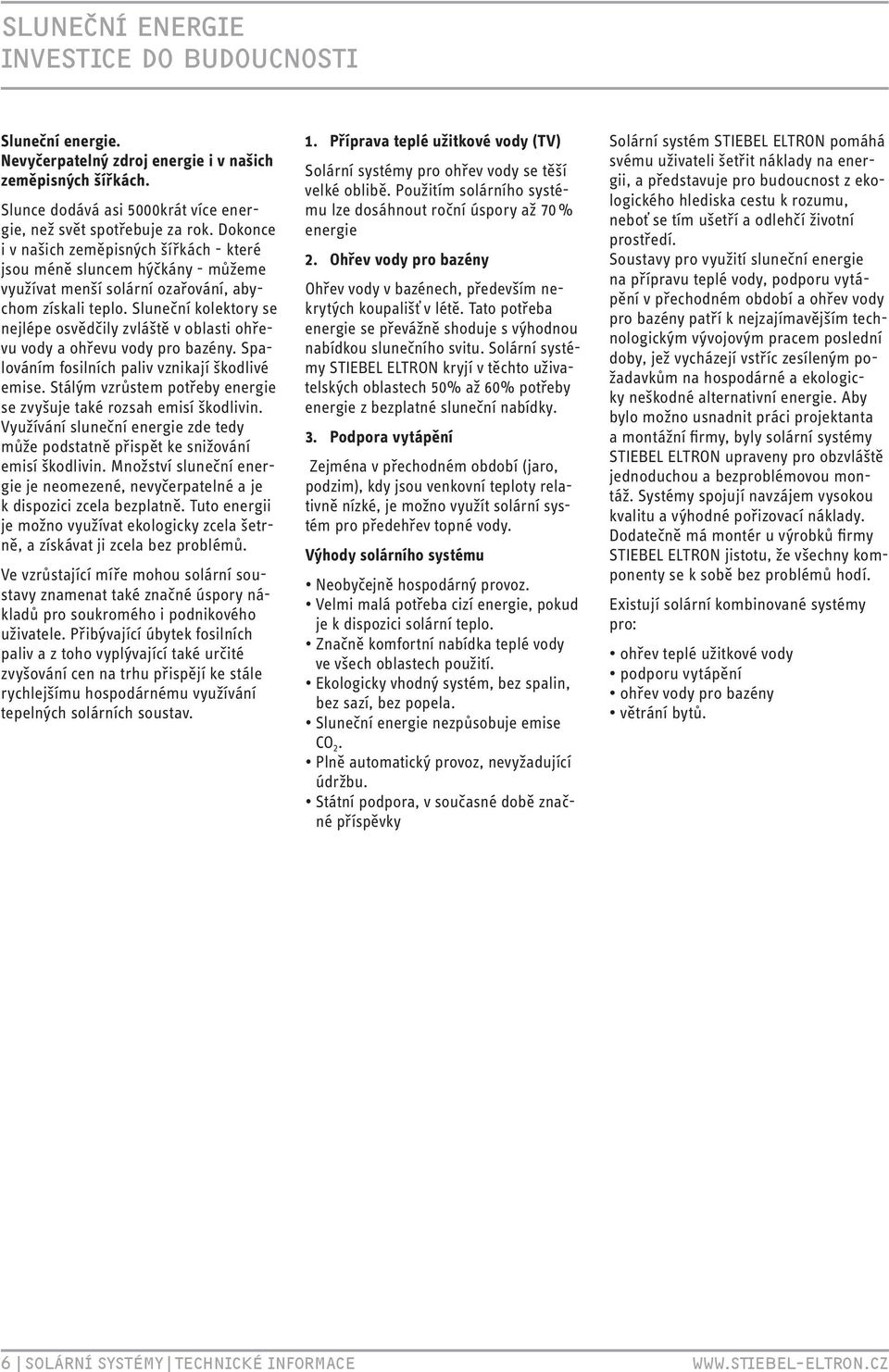

6 sluneční energie investice do budoucnosti Sluneční energie. Nevyčerpatelný zdroj energie i v našich zeměpisných šířkách. Slunce dodává asi 5000krát více energie, než svět spotřebuje za rok. dokonce i v našich zeměpisných šířkách - které jsou méně sluncem hýčkány - můžeme využívat menší solární ozařování, abychom získali teplo. Sluneční kolektory se nejlépe osvědčily zvláště v oblasti ohřevu vody a ohřevu vody pro bazény. Spalováním fosilních paliv vznikají škodlivé emise. Stálým vzrůstem potřeby energie se zvyšuje také rozsah emisí škodlivin. využívání sluneční energie zde tedy může podstatně přispět ke snižování emisí škodlivin. Množství sluneční energie je neomezené, nevyčerpatelné a je k dispozici zcela bezplatně. Tuto energii je možno využívat ekologicky zcela šetrně, a získávat ji zcela bez problémů. ve vzrůstající míře mohou solární soustavy znamenat také značné úspory nákladů pro soukromého i podnikového uživatele. Přibývající úbytek fosilních paliv a z toho vyplývající také určité zvyšování cen na trhu přispějí ke stále rychlejšímu hospodárnému využívání tepelných solárních soustav. 1. Příprava teplé užitkové vody (TV) Solární systémy pro ohřev vody se těší velké oblibě. Použitím solárního systému lze dosáhnout roční úspory až 70 % energie 2. Ohřev vody pro bazény ohřev vody v bazénech, především nekrytých koupališť v létě. Tato potřeba energie se převážně shoduje s výhodnou nabídkou slunečního svitu. Solární systémy STiebel eltron kryjí v těchto uživatelských oblastech 50% až 60% potřeby energie z bezplatné sluneční nabídky. 3. Podpora vytápění Zejména v přechodném období (jaro, podzim), kdy jsou venkovní teploty relativně nízké, je možno využít solární systém pro předehřev topné vody. Výhody solárního systému Neobyčejně hospodárný provoz. Velmi malá potřeba cizí energie, pokud je k dispozici solární teplo. Značně komfortní nabídka teplé vody ve všech oblastech použití. Ekologicky vhodný systém, bez spalin, bez sazí, bez popela. Sluneční energie nezpůsobuje emise Co 2. Plně automatický provoz, nevyžadující údržbu. Státní podpora, v současné době značné příspěvky Solární systém STiebel eltron pomáhá svému uživateli šetřit náklady na energii, a představuje pro budoucnost z ekologického hlediska cestu k rozumu, neboť se tím ušetří a odlehčí životní prostředí. Soustavy pro využití sluneční energie na přípravu teplé vody, podporu vytápění v přechodném období a ohřev vody pro bazény patří k nejzajímavějším technologickým vývojovým pracem poslední doby, jež vycházejí vstříc zesíleným požadavkům na hospodárné a ekologicky neškodné alternativní energie. Aby bylo možno usnadnit práci projektanta a montážní firmy, byly solární systémy STiebel eltron upraveny pro obzvláště jednoduchou a bezproblémovou montáž. Systémy spojují navzájem vysokou kvalitu a výhodné pořizovací náklady. dodatečně má montér u výrobků firmy STiebel eltron jistotu, že všechny komponenty se k sobě bez problémů hodí. existují solární kombinované systémy pro: ohřev teplé užitkové vody podporu vytápění ohřev vody pro bazény větrání bytů. 6 solární systémy technické informace

7 sluneční energie základy solární TECHNIKy Kolik sluneční energie k nám přichází? v České republice svítí slunce hodin ročně. Z 1 m 2 tak dostaneme zdarma kwh. Tomuto solárnímu záření odpovídá obsah energie v kg spáleného dřeva, kg briket z hnědého uhlí nebo m 3 zemního plynu. Co může solární systém přinést? Na otázku bychom rádi odpověděli příkladem: Čtyřčlenná rodina potřebuje průměrně denně 160 litrů vody teplé 45 C. To odpovídá přibližně potřebě energie 6-8 kwh. Pro tuto potřebu teplé vody se doporučuje soustava s plochou kolektorů 4-6 m 2 ve spojení se zásobníkem s objemem 300 litrů. S tímto systémem se pokryje solárně v ročním průměru asi 50 až 60 % potřeby energie pro přípravu teplé vody. Je to závislé na místních podmínkách a dále na roční průměrné době slunečního svitu. Z hlediska využívání energie je nejdůležitějším faktorem intenzita záření a počet hodin slunečního svitu v jednotlivých ročních obdobích, příp. součinitel znečištění atmosféry. U malých systémů je možno použít průměrné údaje pro Českou republiku: Průměrná doba svitu slunce v Německu Kiel Rostock Schwerin Hamburg Bremen Berlin Hannover Magdeburg Düsseldorf Leipzig Kassel Dresden Köln Erfurt Frankfurt Sonnenscheindauer: Nürnberg Std./ hodin/rok Jahr Std./ hodin/rok Jahr Saarbrücken Std./ hodin/rok Jahr Stuttgart Regensburg Std./ hodin/rok Jahr Std./ hodin/rok Jahr München Freiburg 26_05_01_0457 roční období prům. doba slunečního svitu (hod.) prům. intenzita sluneč. záření* I (W/m 2 ) duben - září ,65 říjen - březen ,72 Rok 1750 prům. teplota vzduchu t v ( C) Pozn.: Při sklonu kolektoru 45 k vodorovné rovině (orientace na jih). kwh m² den 6 5 globální záření 4 přímé sluneční záření ozáření (solární klimatická zóna ii) difuzní záření leden únor březen duben květen červen červenec srpen září říjen listopad prosinec 26_05_01_ technické informace solární systémy 7

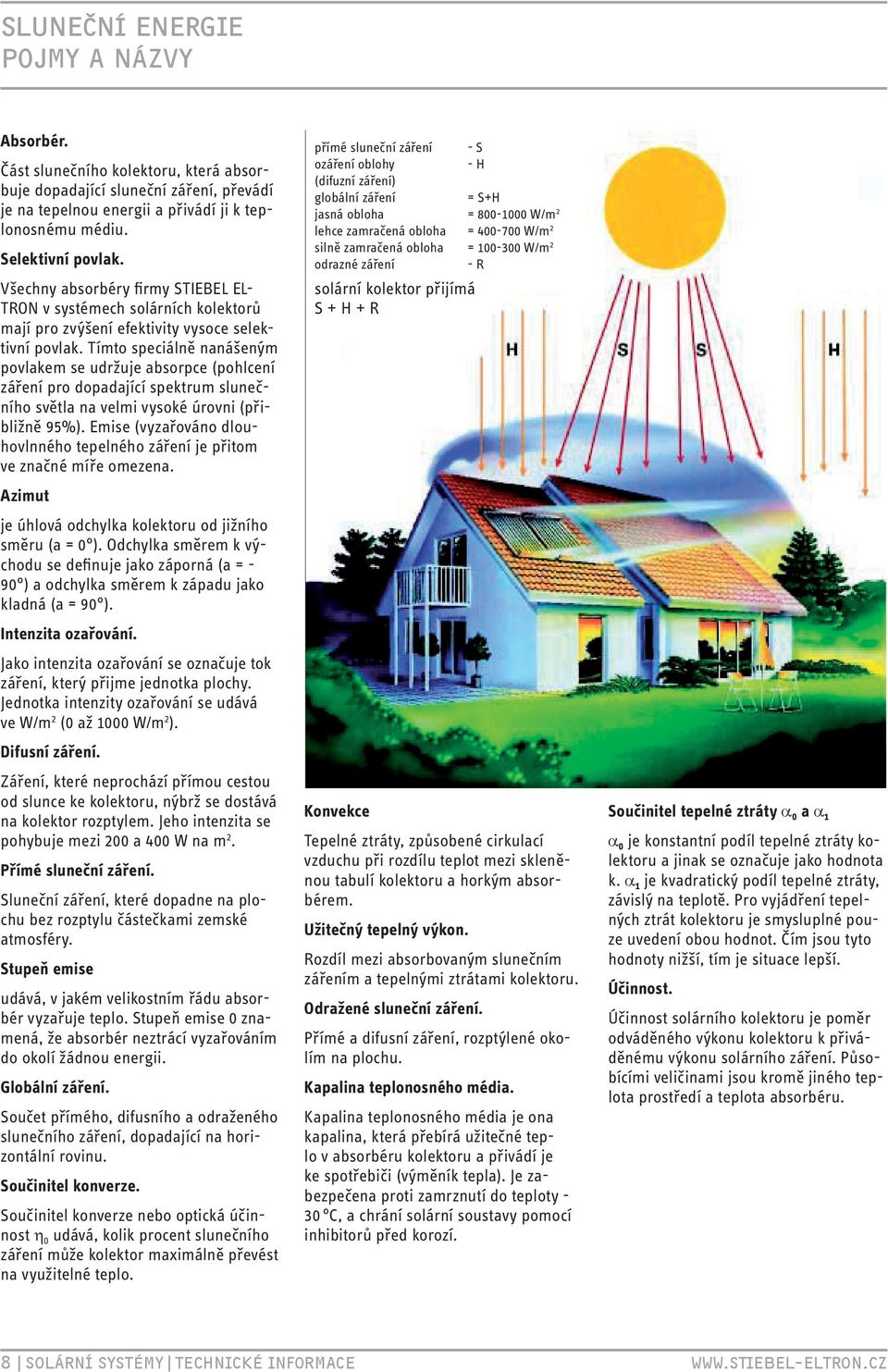

8 sluneční energie pojmy a názvy Absorbér. Část slunečního kolektoru, která absorbuje dopadající sluneční záření, převádí je na tepelnou energii a přivádí ji k teplonosnému médiu. Selektivní povlak. všechny absorbéry firmy STiebel el- TRoN v systémech solárních kolektorů mají pro zvýšení efektivity vysoce selektivní povlak. Tímto speciálně nanášeným povlakem se udržuje absorpce (pohlcení záření pro dopadající spektrum slunečního světla na velmi vysoké úrovni (přibližně 95%). emise (vyzařováno dlouhovlnného tepelného záření je přitom ve značné míře omezena. Azimut je úhlová odchylka kolektoru od jižního směru (a = 0 ). odchylka směrem k východu se definuje jako záporná (a = - 90 ) a odchylka směrem k západu jako kladná (a = 90 ). Intenzita ozařování. Jako intenzita ozařování se označuje tok záření, který přijme jednotka plochy. Jednotka intenzity ozařování se udává ve W/m 2 (0 až 1000 W/m 2 ). Difusní záření. Záření, které neprochází přímou cestou od slunce ke kolektoru, nýbrž se dostává na kolektor rozptylem. Jeho intenzita se pohybuje mezi 200 a 400 W na m 2. Přímé sluneční záření. Sluneční záření, které dopadne na plochu bez rozptylu částečkami zemské atmosféry. Stupeň emise udává, v jakém velikostním řádu absorbér vyzařuje teplo. Stupeň emise 0 znamená, že absorbér neztrácí vyzařováním do okolí žádnou energii. Globální záření. Součet přímého, difusního a odraženého slunečního záření, dopadající na horizontální rovinu. Součinitel konverze. Součinitel konverze nebo optická účinnost h 0 udává, kolik procent slunečního záření může kolektor maximálně převést na využitelné teplo. přímé sluneční záření - S ozáření oblohy - h (difuzní záření) globální záření = S+h jasná obloha = W/m 2 lehce zamračená obloha = W/m 2 silně zamračená obloha = W/m 2 odrazné záření - R solární kolektor přijímá S + h + R Konvekce Tepelné ztráty, způsobené cirkulací vzduchu při rozdílu teplot mezi skleněnou tabulí kolektoru a horkým absorbérem. Užitečný tepelný výkon. Rozdíl mezi absorbovaným slunečním zářením a tepelnými ztrátami kolektoru. Odražené sluneční záření. Přímé a difusní záření, rozptýlené okolím na plochu. Kapalina teplonosného média. Kapalina teplonosného média je ona kapalina, která přebírá užitečné teplo v absorbéru kolektoru a přivádí je ke spotřebiči (výměník tepla). Je zabezpečena proti zamrznutí do teploty - 30 C, a chrání solární soustavy pomocí inhibitorů před korozí. Součinitel tepelné ztráty a 0 a a 1 a 0 je konstantní podíl tepelné ztráty kolektoru a jinak se označuje jako hodnota k. a 1 je kvadratický podíl tepelné ztráty, závislý na teplotě. Pro vyjádření tepelných ztrát kolektoru je smysluplné pouze uvedení obou hodnot. Čím jsou tyto hodnoty nižší, tím je situace lepší. Účinnost. Účinnost solárního kolektoru je poměr odváděného výkonu kolektoru k přiváděnému výkonu solárního záření. Působícími veličinami jsou kromě jiného teplota prostředí a teplota absorbéru. 8 solární systémy technické informace

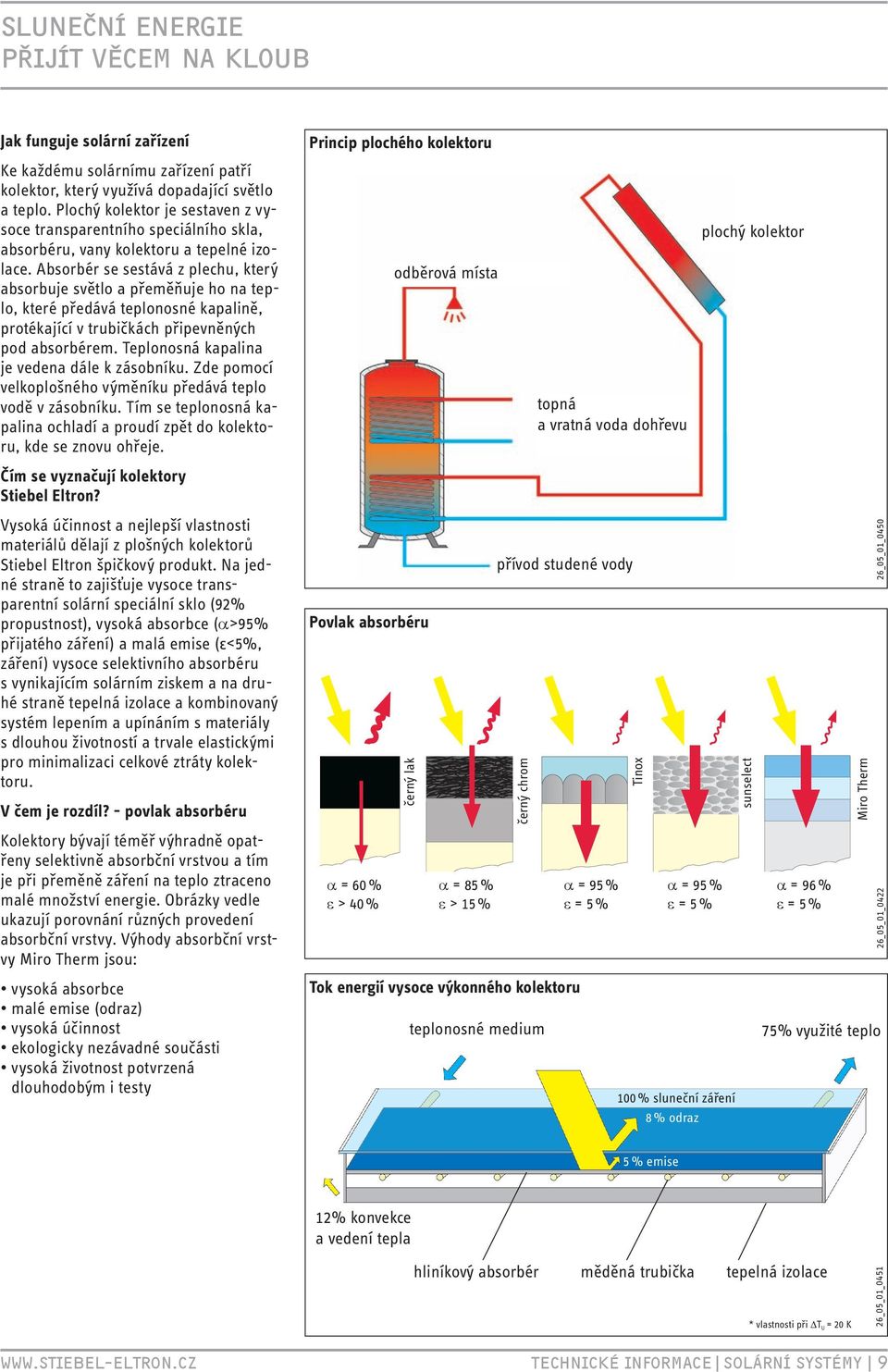

9 sluneční energie přijít věcem na kloub Jak funguje solární zařízení Princip plochého kolektoru Ke každému solárnímu zařízení patří kolektor, který využívá dopadající světlo a teplo. Plochý kolektor je sestaven z vysoce transparentního speciálního skla, absorbéru, vany kolektoru a tepelné izolace. Absorbér se sestává z plechu, který absorbuje světlo a přeměňuje ho na teplo, které předává teplonosné kapalině, protékající v trubičkách připevněných pod absorbérem. Teplonosná kapalina je vedena dále k zásobníku. Zde pomocí velkoplošného výměníku předává teplo vodě v zásobníku. Tím se teplonosná kapalina ochladí a proudí zpět do kolektoru, kde se znovu ohřeje. odběrová místa topná a vratná voda dohřevu plochý kolektor Čím se vyznačují kolektory Stiebel Eltron? vysoká účinnost a nejlepší vlastnosti materiálů dělají z plošných kolektorů Stiebel eltron špičkový produkt. Na jedné straně to zajišťuje vysoce transparentní solární speciální sklo (92% propustnost), vysoká absorbce (a>95% přijatého záření) a malá emise (ε<5%, záření) vysoce selektivního absorbéru s vynikajícím solárním ziskem a na druhé straně tepelná izolace a kombinovaný systém lepením a upínáním s materiály s dlouhou životností a trvale elastickými pro minimalizaci celkové ztráty kolektoru. V čem je rozdíl? - povlak absorbéru Kolektory bývají téměř výhradně opatřeny selektivně absorbční vrstvou a tím je při přeměně záření na teplo ztraceno malé množství energie. obrázky vedle ukazují porovnání různých provedení absorbční vrstvy. výhody absorbční vrstvy Miro Therm jsou: vysoká absorbce malé emise (odraz) vysoká účinnost ekologicky nezávadné součásti vysoká životnost potvrzená dlouhodobým i testy Povlak absorbéru a = 60 % e > 40 % černý lak a = 85 % e > 15 % přívod studené vody černý chrom Tok energií vysoce výkonného kolektoru teplonosné medium a = 95 % e = 5 % Tinox a = 95 % e = 5 % 100 % sluneční záření 8 % odraz sunselect a = 96 % e = 5 % Miro Therm 26_05_01_ _05_01_ % využité teplo 5 % emise 12% konvekce a vedení tepla hliníkový absorbér měděná trubička tepelná izolace * vlastnosti při T U = 20 K 26_05_01_ technické informace solární systémy 9

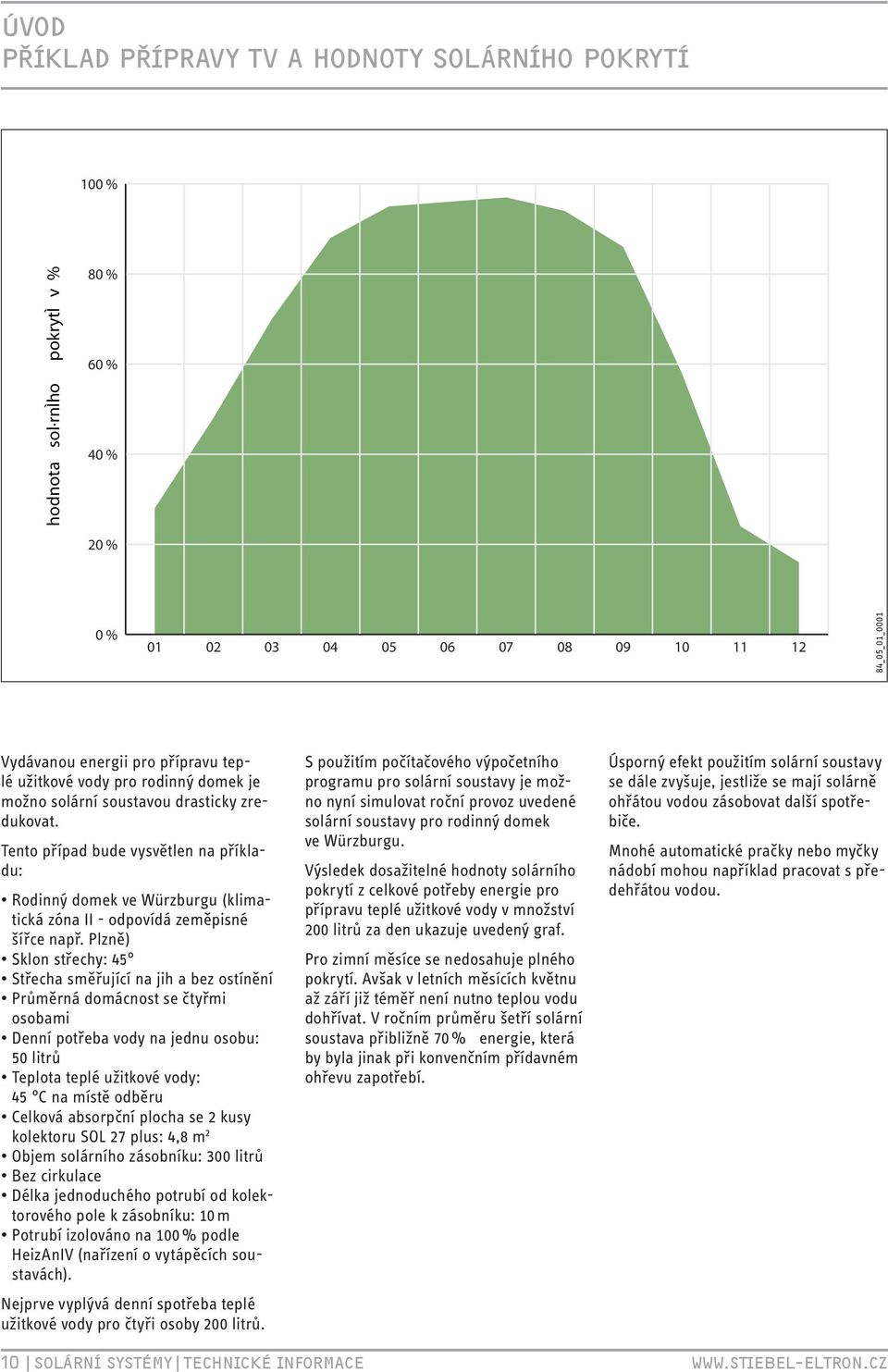

10 ÚvOD příklad přípravy tv a hodnoty solárního pokrytí 100 % hodnota sol rnìho pokrytì v % 80 % 60 % 40 % 20 % 0 % _05_01_0001 vydávanou energii pro přípravu teplé užitkové vody pro rodinný domek je možno solární soustavou drasticky zredukovat. Tento případ bude vysvětlen na příkladu: Rodinný domek ve Würzburgu (klimatická zóna ii - odpovídá zeměpisné šířce např. Plzně) Sklon střechy: 45 Střecha směřující na jih a bez ostínění Průměrná domácnost se čtyřmi osobami Denní potřeba vody na jednu osobu: 50 litrů Teplota teplé užitkové vody: 45 C na místě odběru Celková absorpční plocha se 2 kusy kolektoru Sol 27 plus: 4,8 m 2 Objem solárního zásobníku: 300 litrů Bez cirkulace Délka jednoduchého potrubí od kolektorového pole k zásobníku: 10 m Potrubí izolováno na 100 % podle heizaniv (nařízení o vytápěcích soustavách). Nejprve vyplývá denní spotřeba teplé užitkové vody pro čtyři osoby 200 litrů. S použitím počítačového výpočetního programu pro solární soustavy je možno nyní simulovat roční provoz uvedené solární soustavy pro rodinný domek ve Würzburgu. výsledek dosažitelné hodnoty solárního pokrytí z celkové potřeby energie pro přípravu teplé užitkové vody v množství 200 litrů za den ukazuje uvedený graf. Pro zimní měsíce se nedosahuje plného pokrytí. Avšak v letních měsících květnu až září již téměř není nutno teplou vodu dohřívat. v ročním průměru šetří solární soustava přibližně 70 % energie, která by byla jinak při konvenčním přídavném ohřevu zapotřebí. Úsporný efekt použitím solární soustavy se dále zvyšuje, jestliže se mají solárně ohřátou vodou zásobovat další spotřebiče. Mnohé automatické pračky nebo myčky nádobí mohou například pracovat s předehřátou vodou. 10 solární systémy technické informace

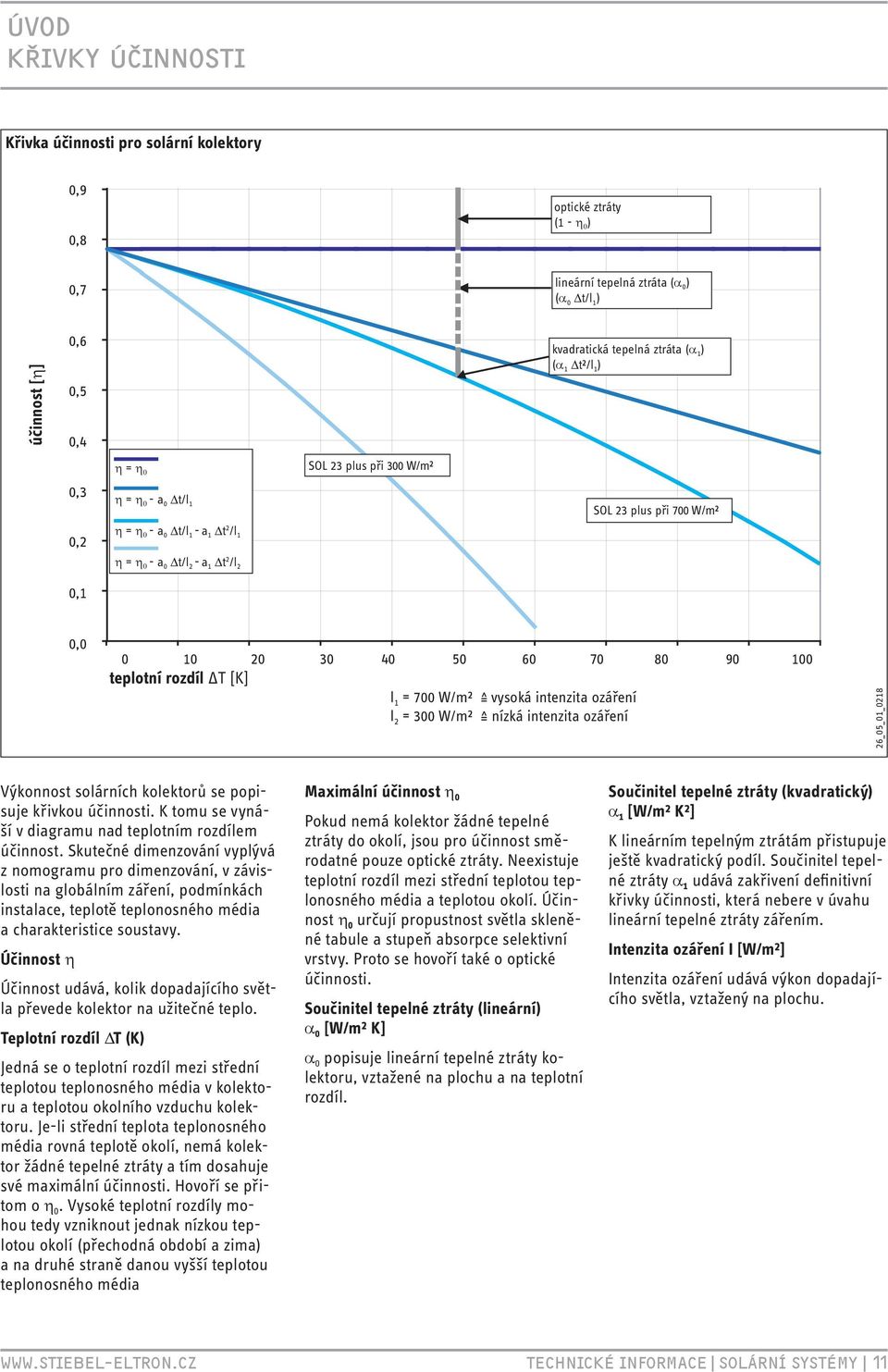

11 ÚvOD křivky Účinnosti Křivka účinnosti 1 pro solární kolektory 0,9 0,9 0,8 0,8 optické ztráty (1 - h 0 ) 0,7 0,7 lineární tepelná ztráta (a 0 ) (a 0 t/l 1 ) účinnost [h] 0,6 0,6 0,5 0,5 0,4 0,4 0,3 0,3 0,2 0,2 0,1 0,1 h = h 0 h = h 0 - a 0 t/l 1 h = h 0 - a 0 t/l 1 - a 1 t 2 /l 1 h = h 0 - a 0 t/l 2 - a 1 t 2 /l 2 Sol 23 plus při 300 W/m² kvadratická tepelná ztráta (a 1 ) (a 1 t²/l 1 ) Sol 23 plus při 700 W/m² 0, teplotní rozdíl T [K] l 1 = 700 W/m² vysoká intenzita ozáření l 2 = 300 W/m² nízká intenzita ozáření 26_05_01_0218 výkonnost solárních kolektorů se popisuje křivkou účinnosti. K tomu se vynáší v diagramu nad teplotním rozdílem účinnost. Skutečné dimenzování vyplývá z nomogramu pro dimenzování, v závislosti na globálním záření, podmínkách instalace, teplotě teplonosného média a charakteristice soustavy. Účinnost h Účinnost udává, kolik dopadajícího světla převede kolektor na užitečné teplo. Teplotní rozdíl T (K) Jedná se o teplotní rozdíl mezi střední teplotou teplonosného média v kolektoru a teplotou okolního vzduchu kolektoru. Je-li střední teplota teplonosného média rovná teplotě okolí, nemá kolektor žádné tepelné ztráty a tím dosahuje své maximální účinnosti. hovoří se přitom o h 0. vysoké teplotní rozdíly mohou tedy vzniknout jednak nízkou teplotou okolí (přechodná období a zima) a na druhé straně danou vyšší teplotou teplonosného média Maximální účinnost h 0 Pokud nemá kolektor žádné tepelné ztráty do okolí, jsou pro účinnost směrodatné pouze optické ztráty. Neexistuje teplotní rozdíl mezi střední teplotou teplonosného média a teplotou okolí. Účinnost h 0 určují propustnost světla skleněné tabule a stupeň absorpce selektivní vrstvy. Proto se hovoří také o optické účinnosti. Součinitel tepelné ztráty (lineární) a 0 [W/m² K] a 0 popisuje lineární tepelné ztráty kolektoru, vztažené na plochu a na teplotní rozdíl. Součinitel tepelné ztráty (kvadratický) a 1 [W/m² K²] K lineárním tepelným ztrátám přistupuje ještě kvadratický podíl. Součinitel tepelné ztráty a 1 udává zakřivení definitivní křivky účinnosti, která nebere v úvahu lineární tepelné ztráty zářením. Intenzita ozáření I [W/m²] intenzita ozáření udává výkon dopadajícího světla, vztažený na plochu. technické informace solární systémy 11

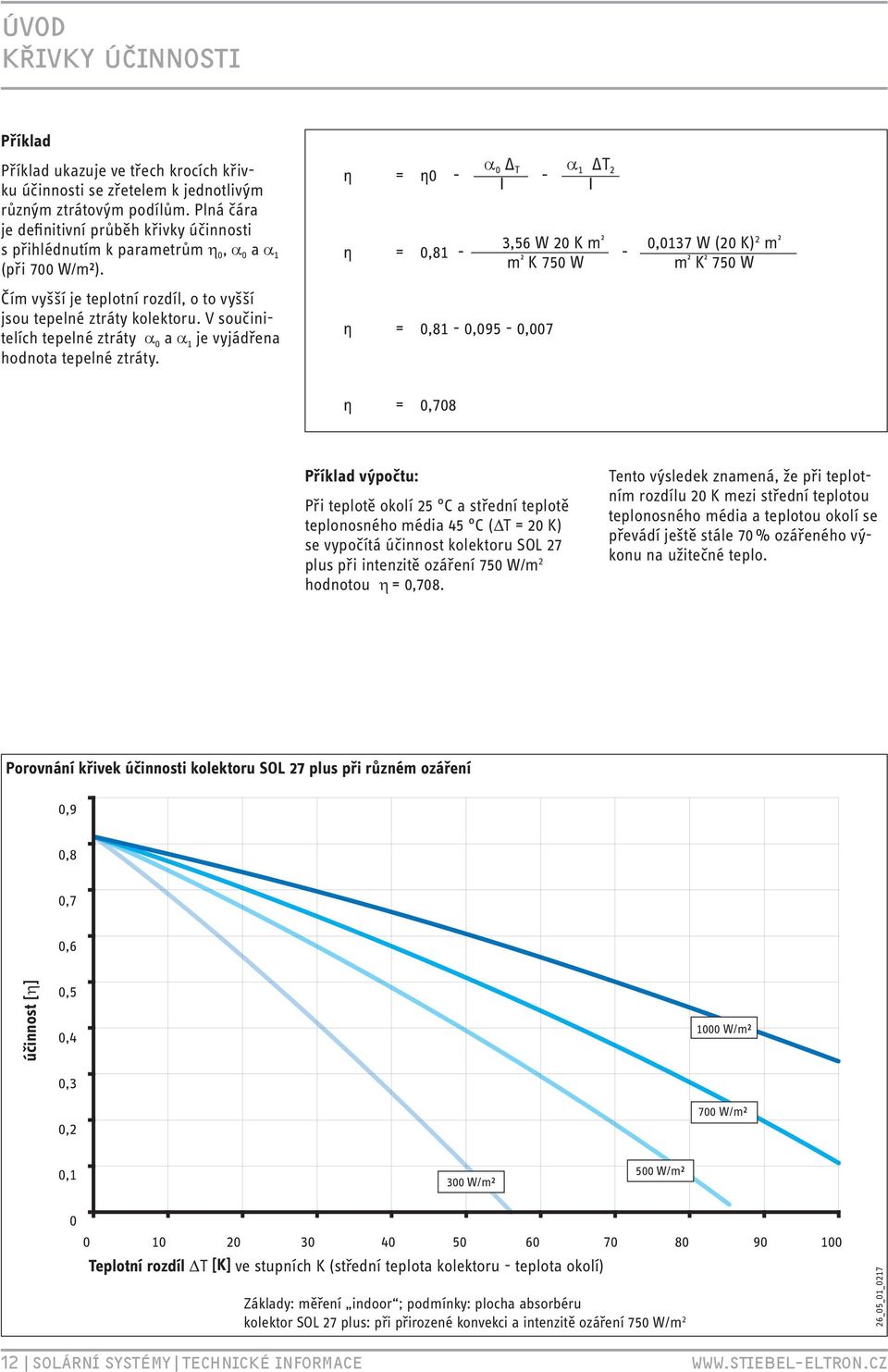

12 ÚvOD křivky Účinnosti Příklad Příklad ukazuje ve třech krocích křivku účinnosti se zřetelem k jednotlivým různým ztrátovým podílům. Plná čára je definitivní průběh křivky účinnosti s přihlédnutím k parametrům h 0, a 0 a a 1 (při 700 W/m²). Čím vyšší je teplotní rozdíl, o to vyšší jsou tepelné ztráty kolektoru. v součinitelích tepelné ztráty a 0 a a 1 je vyjádřena hodnota tepelné ztráty. η = η0 - a 0 T a - 1 T 2 i i η = 0,81-3,56 W 20 K m ² 0,0137 W (20 K) - m ² m ² K 750 W m ² K ² 750 W η = 0,81-0,095-0,007 η = 0,708 Příklad výpočtu: Při teplotě okolí 25 C a střední teplotě teplonosného média 45 C ( T = 20 K) se vypočítá účinnost kolektoru Sol 27 plus při intenzitě ozáření 750 W/m 2 hodnotou h = 0,708. Tento výsledek znamená, že při teplotním rozdílu 20 K mezi střední teplotou teplonosného média a teplotou okolí se převádí ještě stále 70 % ozáře ného výkonu na užitečné teplo. Porovnání křivek účinnosti kolektoru SOL 27 plus při různém ozáření 0,9 0,9 0,8 0,8 0,7 0,7 0,6 0,6 účinnost [h] 0,5 0,5 0,4 0,4 0,3 0,3 0,2 0, W/m² 700 W/m² 0,1 0,1 300 W/m² 500 W/m² Teplotní rozdíl T [K] ve stupních K (střední teplota kolektoru - teplota okolí) Základy: měření indoor ; podmínky: plocha absorbéru kolektor Sol 27 plus: při přirozené konvekci a intenzitě ozáření 750 W/m 2 26_05_01_ solární systémy technické informace

13 ÚvOD koncepce energie, soustav a příslušenství Další argumenty pro solární soustavy: příprava teplé vody je v létě 100% zdarma pokryta solárním systémem v přechodném období možnost podpory vytápění velká nezávislost na cenách energií zhodnocení nemovitosti zřetelná redukce emisí Co 2 optimální kombinace s našimi tepelnými čerpadly a ventilacemi vhodné pro novostavby i rekonstrukce Koncepce soustav: Vytváření nové vytápěcí soustavy Jestliže se vytváří nová vytápěcí soustava, je možno do ní začlenit solární ohřev pitné vody, případně s podporou vytápění. Předpokladem k tomu je zásobník se dvěma tepelnými výměníky (bivalentní). Tento zásobník vytváří možnost zásobování solární energií do spodního začleněného tepelného výměníku. Na horním tepelném výměníku lze připojit druhý zdroj energie pro ohřev teplé užitkové vody. Pokud by nebyla tepelná solární soustava instalována hned, nýbrž teprve později, může být výhodné zásobník, stejně tak jako solární potrubí, uvažovat společně již v době instalace. To ušetří později mnoho starostí a výdajů. Stávající otopné soustavy. většinou je nejlepší vytvořit si nejprve přehled o stávající instalaci. Potom je možno vytvořit k tomu optimální koncepci pro začlenění solární soustavy. Přitom je nutno dbát zvláště na zásobník. obsahuje-li zásobník pouze jeden tepelný výměník (monovalentní), je lepší využívat ho nadále jako vyrovnávací zásobník a předřadit solární stojatý zásobník pro ohřev teplé užitkové vody. Koncepce příslušenství: Příprava teplé vody Příprava teplé vody může být solárním systémem prováděna celoročně. Podíl pokrytí solárním systémem se běžně pohybuje mezi 40 a 70%. Teplá voda je připravována v zásobníkovém ohřívači Sbb. objem zásobníků se řídí podle potřeby teplé vody. ve dnech méně intenzivního slunečního záření, pomáhá požadovanou teplotu dosáhnout dotopový zdroj. Zpravidla je pro dohřev využit horní tepelný výměník v ohřívači vody. Centrální termostatická armatura Centrální termostatická armatura umožňuje centrální předsmísení teplé vody za zásobníkem na maximální teplotu 60 C. Provede se to přimísením studené vody do teplé vody, přicházející ze zásobníku, v teplotním rozsahu mezi 30 až 60 C. Toto je výhodné zvláště po dnech s intenzivním slunečním svitem, neboť se odebírá ze zásobníku vždy pouze tolik vody, kolik je zapotřebí pro směšování. Jestliže žijí v domácnosti děti, avšak přesto se má pracovat s vyšší teplotou zásobníku (> 60 C), představuje to určitou ochranu před opařením. Nevýhodou při vyšší teplotě zásobníku a při používání vody obsahující vápno může být usazování vodního kamene. Tomuto jevu lze předcházet pravidelnou kontrolou zásobníku. Dohřev vody Především však platí: dohřev zásobníku musí být kdykoliv schopen pokrýt potřebné množství teplé vody neboť může vždy dojít k periodám počasí s menším slunečním zářením. 26_05_01_ technické informace solární systémy 13

14 ÚvOD koncepce energie, soustav a příslušenství Dohřev plně elektronickým průtokovým ohřívačem Solární kolektory nabíjejí během slunečního záření solární zásobník teplé vody. ve středoevropských zeměpisných šířkách tato uložená energie někdy nedostačuje. Řešením je dohřívání vody. většinou se tento dohřev provádí obvyklými zdroji vytápění na fosilní paliva, které dohřívají horní část zásobníku teplé vody. Nevýhodou je přitom skutečnost, že takovéto systémy nemohou většinou vůbec nebo pouze s velkými náklady reagovat na skutečné sluneční záření. Zde může vypomoci plně elektronický průtokový ohřívač, který musí být vhodný pro vstup předehřáté vody. Ten je schopen rozpoznat teplotu vstupní vody a pro dohřev použít pouze skutečně potřebnou energii. elektrická energie pro dohřev je použita v závislosti na potřebě. Teplota vstupní vody do jednoho nebo více instalovaných plně elektronický řízených ohřívačů musí být omezena předřazenou termostatickou armaturou. Schéma zapojení systému ZTA 60 C dhe teplá voda studená voda pouze pro solární systémy s nízkým počtem kolektorů možnost většího solárního zásobníku minimalizace ztrát při provozních přestávkách Teplá voda a podpora vytápění v přechodných měsících březen až květen a září až listopad se nabízí využití solární energie pro podporu vytápění. Solární energie již stačí v těchto měsících pro předehřev topné vody. Solární tepelnou energii je možno ve velkém množství akumulovat v nabíjecím zásobníku vytápění. Tento systém umožňuje hydraulickým oddělením ohřívače vody a nabíjecího zásobníku akumulovat větší množství tepla a to později předávat okruhu teplé vody. Tak je možno ve dnech s menším slunečním zářením využít teplo naakumulované ve dnech s intenzivním slunečním zářením. další možností solárního systému s podporou vytápění je zapojení na kombinovaný solární zásobník. Způsob provozu Srdcem systému s kombinovaným solárním zásobníkem je nádrž SbK 600/150. Uvnitř nádrže se nachází 150 l ohřívač teplé vody obklopený 460 l topné vody akumulační nádrže. Tento koncept představuje optimální formu spojení přípravy teplé vody a podpory vytápění. integrovaná regulace s přednostním spínáním se stará o energeticky optimální nabíjení nádrže. díky patentovanému systému solárního zónového nabíjení je ukládána solární energie v kombinovaném zásobníku vrstveně. Při dostatečné teplotě z kolektorů má prioritu nabíjení až do zvolené teploty horní část zásobníku. Jakmile je dosažena nebo je teplota kolektoru nedostatečná, dojde k přepnutí na spodní výměník tepla. Tím bude zásobník prohříván zespoda nahoru, dokud nebude všude dosažena stejná teplota, jako je v horní části zásobníku. Pokud je i pak k dispozici dostatečné solární záření, budou sepnuty oba výměníky najednou pro umožnění ohřevu teplé vody až na max.teplotu. ve dnech, kdy solární energie nestačí pro nabíjení horní části zásobníku, bude vyzkoušeno a spuštěno nabíjení dolní části zásobníku. díky tomuto druhu nabíjení je vždy možné optimální využití energie. Regulace SoM 8 umožňuje řízení solárního zařízení, topného okruhu a zdroje tepla. Pomocí bezpotenciálových kontaktů může být řízen např. běžný plynový nebo olejový kotel. dodatečně může regulace řídit ekvitermně jeden směšovaný topný okruh. Komponenty systému: solární ploché kolektory kombinovaný zásobník SBK 600/150 solární kompaktní instalace SOKI SbK-M regulace SOM 8 14 solární systémy technické informace

15 poznámky technické informace solární systémy 15

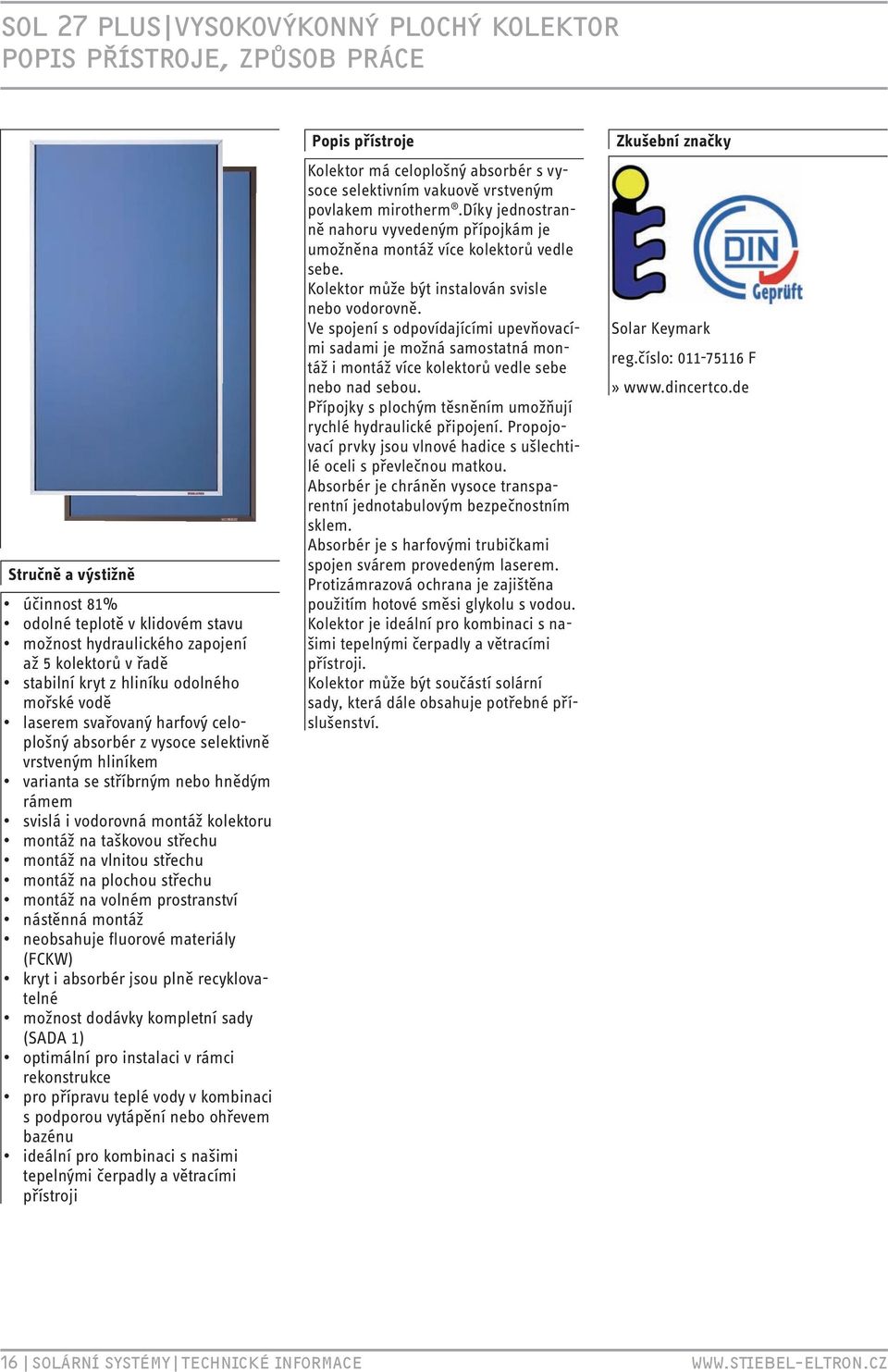

16 sol 27 plus vysokovýkonný plochý kolektor popis přístroje, Způsob práce Stručně a výstižně účinnost 81% odolné teplotě v klidovém stavu možnost hydraulického zapojení až 5 kolektorů v řadě stabilní kryt z hliníku odolného mořské vodě laserem svařovaný harfový celoplošný absorbér z vysoce selektivně vrstveným hliníkem varianta se stříbrným nebo hnědým rámem svislá i vodorovná montáž kolektoru montáž na taškovou střechu montáž na vlnitou střechu montáž na plochou střechu montáž na volném prostranství nástěnná montáž neobsahuje fluorové materiály (FCKW) kryt i absorbér jsou plně recyklovatelné možnost dodávky kompletní sady (SAdA 1) optimální pro instalaci v rámci rekonstrukce pro přípravu teplé vody v kombinaci s podporou vytápění nebo ohřevem bazénu ideální pro kombinaci s našimi tepelnými čerpadly a větracími přístroji Popis přístroje Kolektor má celoplošný absorbér s vysoce selektivním vakuově vrstveným povlakem mirotherm.díky jednostranně nahoru vyvedeným přípojkám je umožněna montáž více kolektorů vedle sebe. Kolektor může být instalován svisle nebo vodorovně. ve spojení s odpovídajícími upevňovacími sadami je možná samostatná montáž i montáž více kolektorů vedle sebe nebo nad sebou. Přípojky s plochým těsněním umožňují rychlé hydraulické připojení. Propojovací prvky jsou vlnové hadice s ušlechtilé oceli s převlečnou matkou. Absorbér je chráněn vysoce transparentní jednotabulovým bezpečnostním sklem. Absorbér je s harfovými trubičkami spojen svárem provedeným laserem. Protizámrazová ochrana je zajištěna použitím hotové směsi glykolu s vodou. Kolektor je ideální pro kombinaci s našimi tepelnými čerpadly a větracími přístroji. Kolektor může být součástí solární sady, která dále obsahuje potřebné příslušenství. Zkušební značky Solar Keymark reg.číslo: F» 16 solární systémy technické informace

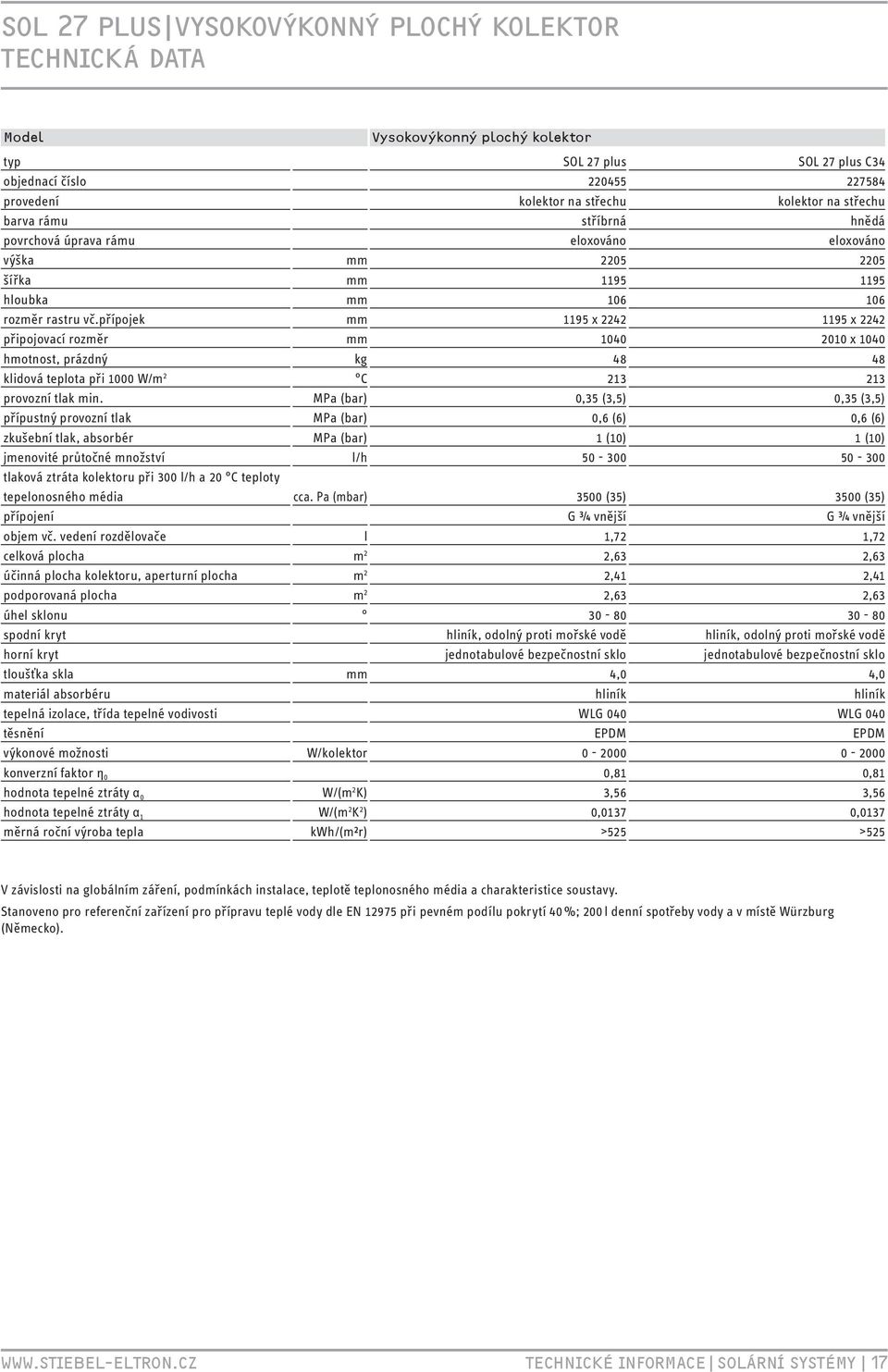

17 sol 27 plus vysokovýkonný plochý kolektor TECHNICKá DATA Model vysokovýkonný plochý kolektor typ Sol 27 plus Sol 27 plus C34 objednací číslo provedení kolektor na střechu kolektor na střechu barva rámu stříbrná hnědá povrchová úprava rámu eloxováno eloxováno výška mm šířka mm hloubka mm rozměr rastru vč.přípojek mm 1195 x x 2242 připojovací rozměr mm x 1040 hmotnost, prázdný kg klidová teplota při 1000 W/m 2 C provozní tlak min. MPa (bar) 0,35 (3,5) 0,35 (3,5) přípustný provozní tlak MPa (bar) 0,6 (6) 0,6 (6) zkušební tlak, absorbér MPa (bar) 1 (10) 1 (10) jmenovité průtočné množství l/h tlaková ztráta kolektoru při 300 l/h a 20 C teploty tepelonosného média cca. Pa (mbar) 3500 (35) 3500 (35) přípojení g 3/4 vnější g 3/4 vnější objem vč. vedení rozdělovače l 1,72 1,72 celková plocha m 2 2,63 2,63 účinná plocha kolektoru, aperturní plocha m 2 2,41 2,41 podporovaná plocha m 2 2,63 2,63 úhel sklonu spodní kryt hliník, odolný proti mořské vodě hliník, odolný proti mořské vodě horní kryt jednotabulové bezpečnostní sklo jednotabulové bezpečnostní sklo tloušťka skla mm 4,0 4,0 materiál absorbéru hliník hliník tepelná izolace, třída tepelné vodivosti Wlg 040 Wlg 040 těsnění epdm epdm výkonové možnosti W/kolektor konverzní faktor η 0 0,81 0,81 hodnota tepelné ztráty α 0 W/(m 2 K) 3,56 3,56 hodnota tepelné ztráty α 1 W/(m 2 K 2 ) 0,0137 0,0137 měrná roční výroba tepla kwh/(m²r) >525 >525 v závislosti na globálním záření, podmínkách instalace, teplotě teplonosného média a charakteristice soustavy. Stanoveno pro referenční zařízení pro přípravu teplé vody dle EN při pevném podílu pokrytí 40 %; 200 l denní spotřeby vody a v místě Würzburg (Německo). technické informace solární systémy 17

18 sol 27 plus vysokovýkonný plochý kolektor montážní systémy Rychloupevňovací systém na taškovou střechu Svislá montáž na taškovou střechu Vodorovná montáž na taškovou střechu 82_05_01_ _05_01_ _05_01_ solární systémy technické informace

19 sol 27 plus vysokovýkonný plochý kolektor montážní systémy Upevňovací sada pro montáž na vlnitou střechu Svislá montáž na plochou střechu nebo na stěnu Vodorovná montáž na plochou střechu nebo na stěnu 82_05_01_ _05_01_ _05_01_ technické informace solární systémy 19

20 sol 27 plus vysokovýkonný plochý kolektor příslušenství pro upevnění na střechu instalace v montážní výšce 0 až 20 m typ obj. číslo. R montážní rám pro jeden kolektor svisle typ obj. číslo. technický popis R montážní rám pro dva kolektory svisle nebo jeden vodorovně Montážní rámy R1 a R2 umožňují vodorovné nebo svislé uspořádání kolektorů. Montáž kolektorů je možná ve spojení s upevňovací sadou bp (montáž na taškovou střechu svisle nebo vodorovně), bw (montáž na vlnitou střechu), bf S (montáž na plochou střechu nebo na stěnu svisle) nebo bf W (montáž na plochou střechu nebo stěnu vodorovně). typ obj. číslo. technický popis Rv sada na propojení rámů s U-trubkou Pokud se spojuje více rámů do kolektorového pole je nutno na každý přechod instalovat jednu sadu Rv. typ obj. číslo. technický popis Rv-W sada na propojení rámů pro vodorovnou montáž nad sebou Sada pro propojení rámů Rv-W je nutno použít při vodorovné montáži nad sebou. typ obj. číslo. technický popis RA podpěra rámů Podpěra rámů RA slouží pro přizpůsobení sklonu kolektoru o 15 až 30 (při vodorovné montáži jen 30 ) na optimální úhel dopadu slunce. Používá se ve spojení se sadou bp nebo bw. typ obj. číslo. technický popis bp sada pro montáž na taškovou střechu Sada umožňuje připevnění montážního rámu na taškovou střechu. typ obj. číslo. technický popis bw sada pro montáž na vlnitou střechu Sada umožňuje připevnění montážního rámu na vlnitou střechu. typ obj. číslo. technický popis Kl kolektorová lišta pro montáž na vlnitou střechu Při montáži na vlnitou střechu je třeba dodatečně kolektorová lišta v počtu upevňovacích sad. 20 solární systémy technické informace

21 sol 27 plus vysokovýkonný plochý kolektor příslušenství pro upevnění na střechu typ obj. číslo. technický popis bf-s upevňovací sada pro svislou montáž na plochou střechu nebo na stěnu typ obj. číslo. technický popis bf-w upevňovací sada pro vodorovnou montáž na plochou střechu nebo na stěnu Upevňovací sada bf-s umožňuje ve spojení s montážními rámy R1 a R2 svislou montáž kolektorů na ploché střeše popř. na svislé stěně. Upevňovací sada bf-w umožňuje ve spojení s montážními rámy R1 a R2 vodorovnou montáž kolektorů na ploché střeše popř. na svislé stěně. typ obj. číslo. technický popis SMR rychlomontážní rám pro 1 kolektor Rychlomontážní upevňovací sady umožňují montáž kolektorů na taškovou střechu bez nářadí. K tomu je možno využít montážní rám SMR1 pro jeden nebo SMR2 pro 2 kolektory ve spojení s rychlomontážní sadou SbP. typ obj. číslo. technický popis SMR rychlomontážní rám pro 2 kolektory typ obj. číslo. technický popis SbP rychlomontážní sada SbP Pro každý montážní rám nutno objednat jednu sadu SbP. typ obj. číslo. technický popis SRv rychlopropojovací sada rámů Pro spojení dvou montážních rámů je nutno použít rychlopropojovací sadu rámů SRv. Je možná pouze svislá montáž. instalace do výšky 0 až 18 m. typ obj. číslo. technický popis kompenzátor vlnovec pro spojení kolektorů s ručním odvzdušněním Kompenzátor slouží pro hydraulické propojení dvou kolektorů. U vodorovné montáže vedle sebe je nutno objednat v počtu kolektorových skupin. technické informace solární systémy 21

22 sol 27 basic vysokovýkonný plochý kolektor popis přístroje, Způsob práce Popis přístroje Kolektor má celoplošný absorbér s vysoce selektivním vakuově vrstveným povlakem mirotherm. Přípojky jsou vyvedeny bočně, na levé straně s vnějším závitem, na pravé straně s převlečnou matkou. ve spojení s odpovídajícími upevňovacími sadami je možná samostatná montáž i montáž více kolektorů svisle vedle sebe. Absorbér je chráněn vysoce transparentní jednotabulovým bezpečnostním sklem. Protizámrazová ochrana je zajištěna použitím hotové směsi glykolu s vodou. Kolektor je ideální pro kombinaci s našimi tepelnými čerpadly a větracími přístroji. Zkušební značky Solar Keymark reg.číslo: F» Stručně a výstižně účinnost 79% odolné teplotě v klidovém stavu možnost hydraulického zapojení až 5 kolektorů v řadě stabilní kryt z hliníku odolného mořské vodě laserem svařovaný harfový celoplošný absorbér z vysoce selektivně vrstveným hliníkem výhradně svislá montáž kolektoru montáž na taškovou střechu montáž na plochou střechu montáž na volném prostranství nástěnná montáž neobsahuje fluorové materiály (FCKW) kryt i absorbér jsou plně recyklovatelné optimální pro instalaci v rámci rekonstrukce pro přípravu teplé vody v kombinaci s podporou vytápění nebo ohřevem bazénu ideální pro kombinaci s našimi tepelnými čerpadly a větracími přístroji 22 solární systémy technické informace

23 sol 27 basic vysokovýkonný plochý kolektor TECHNICKá DATA Model vysokovýkonný solární kolektor typ Sol 27 basic objednací číslo provedení kolektor na střechu barva rámu stříbrná povrchová úprava rámu eloxován výška mm 2168 šířka mm 1168 hloubka mm 93 rastrový rozměr (včetně přípojek) mm 1123 x 2327 hmotnost, prázdný kg 42 klidová teplota při 1000 W/m 2 C < 220 provozní tlak min. MPa (bar) 0,35 (3,5) přípustný provozní tlak MPa (bar) 0,6 (6) zkušební tlak absorbéru MPa (bar) 1 (10) jmenovité průtočné množství l/h tlaková ztráta kolektoru při 300 l/h a 20 C teploty teplonosného média cca. Pa (mbar) 3500 (35) přípojení g 3/4 vnější objem vč. vedení rozdělovače l 1,50 celková plocha m 2 2,53 účinná plocha kolektoru, aperturní plocha m 2 2,4 podporovaná plocha m 2 2,40 úhel sklonu spodní kryt hliník, odolný mořské vodě horní kryt jednotabulové bezpečnostní sklo tloušťka skla mm 3,2 materiál absorbéru hliník tepelná izolace, třída tepelné vodivosti Wlg 040 těsnění epdm výkonové možnosti W/kolektor konverzní faktor η0 0,79 hodnota tepelné ztráty α0 W/(m 2 K) 3,42 hodnota tepelné ztráty α1 W/(m 2 K 2 ) 0,0142 měrná roční výroba tepla kwh/(m²r) >525 v závislosti na globálním záření, podmínkách instalace, teplotě teplonosného média a charakteristice soustavy. Stanoveno pro referenční zařízení pro přípravu teplé vody dle EN při pevném podílu pokrytí 40 %; 200 l denní spotřeby vody a v místě Würzburg (Německo). technické informace solární systémy 23

24 sol 27 basic vysokovýkonný plochý kolektor montážní systémy Svislá montáž na taškovou střechu Svislá montáž na plochou střechu a nástěnná montáž 82_05_01_ _05_01_ solární systémy technické informace

25 sol 27 basic vysokovýkonný plochý kolektor příslušenství pro upevnění na střechu instalace v montážní výšce 0 až 20 m typ obj. číslo. technický popis Sol 27 basic R montážní rám pro jeden kolektor svisle typ obj. číslo. technický popis Sol 27 basic R montážní rám pro dva kolektory svisle Montážní rámy R1 a R2 umožňují svislé uspořádání kolektorů. Montáž kolektorů na taškovou střechu svisle je možná ve spojení s upevňovací sadou bp. S upevňovací sadou Sol 27 basic bf- S je možná montáž na plochou střechu nebo na stěnu svisle. typ obj. číslo. technický popis Rv sada na propojení rámů s U-trubkou Pokud se spojuje více rámů do kolektorového pole je nutno na každý přechod instalovat jednu sadu Rv. typ obj. číslo. technický popis bp sada pro montáž na taškovou střechu Sada umožňuje připevnění montážního rámu na taškovou střechu. typ obj. číslo. technický popis bf-s upevňovací sada pro svislou montáž na plochou střechu nebo na stěnu Upevňovací sada bf-s umožňuje ve spojení s montážními rámy R1 a R2 svislou montáž kolektorů na ploché střeše popř. na svislé stěně. technické informace solární systémy 25

26 sol 23 plus vysokovýkonný plochý kolektor popis přístroje,způsob práce Popis přístroje Plochý kolektor pro svislou vestavbu do taškové střechy místo tašek. esteticky tak nenarušuje vzhled domu. Kolektor má celoplošný absorbér s vysoce selektivním vakuově vrstveným povlakem mirotherm. Přípojky s plochým těsněním umožňují rychlé hydraulické připojení. díky jednostranně nahoru vyvedeným přípojkám je ve spojení s odpovídajícími upevňovacími sadami umožněna montáž více kolektorů vedle sebe. Protizámrazová ochrana je zajištěna použitím hotové směsi glykolu s vodou. Kolektor je ideální pro kombinaci s našimi tepelnými čerpadly a větracími přístroji. Prüfzeichen Solar Keymark reg. číslo: F» Stručně a výstižně účinnost 81% odolné teplotě v klidovém stavu možnost hydraulického zapojení až 3 kolektorů v řadě stabilní kryt z hliníku odolného mořské vodě laserem svařovaný harfový celoplošný absorbér z vysoce selektivně vrstveným hliníkem jedinečné řešení vestavby do střechy výhradně svislá montáž kolektoru montáž na taškovou střechu neobsahuje fluorové materiály (FCKW) kryt i absorbér jsou plně recyklovatelné optimální pro instalaci v rámci rekonstrukce pro přípravu teplé vody v kombinaci s podporou vytápění nebo ohřevem bazénu ideální pro kombinaci s našimi tepelnými čerpadly a větracími přístroji 26 solární systémy technické informace

27 sol 23 plus vysokovýkonný plochý kolektor TECHNICKá DATA Modell vysokovýkonný plochý kolektor typ Sol 23 plus objednací číslo provedení kolektor pro vestavbu do střechy barva rámu stříbrná povrchová úprava rámu eloxován výška mm 2344 šířka mm 1193 hloubka mm 105 rastrový rozměr (včetně přípojek) mm 1164 x 2327 připojovací rozměr mm 1040 hmotnost, prázdný kg 54 klidová teplota při 1000 W/m 2 C 210 provozní tlak min. MPa (bar) 0,35 (3,5) přípustný provozní tlak MPa (bar) 0,6 (6) zkušební tlak absorbéru MPa (bar) 1 (10) jmenovité průtočné množství l/h tlaková ztráta kolektoru při 100 l/h a 20 C teploty teplonosného média cca. Pa (mbar) 600 (6) tlaková ztráta kolektoru při 300 l/h a 20 C teploty teplonosného média cca. Pa (mbar) 3500 (35) přípojení g 3/4 vnější objem vč. vedení rozdělovače l 1,4 celková plocha m 2 2,7 podporovaná plocha m 2 2,33 účinná plocha kolektoru, aperturní plocha m 2 2,0 úhel sklonu spodní kryt hliník odolný mořské vodě horní kryt jednotabulové bezpečnostní sklo tloušťka skla mm 4,0 materiál absorbéru hliník tepelná izolace, třída tepelné vodivosti Wlg 040 těsnění epdm výkonové možnosti W/kolektor konverzní faktor η0 0,79 hodnota tepelné ztráty α0 W/(m 2 K) 3,37 hodnota tepelné ztráty α1 W/(m 2 K 2 ) 0,0142 měrná roční výroba tepla kwh/(m²r) >525 v závislosti na globálním záření, podmínkách instalace, teplotě teplonosného média a charakteristice soustavy. Stanoveno pro referenční zařízení pro přípravu teplé vody dle EN při pevném podílu pokrytí 40 %; 200 l denní spotřeby vody a v místě Würzburg (Německo). technické informace solární systémy 27

28 sol 23 plus vysokovýkonný plochý kolektor montážní systémy Montáž do střechy, v řadě vedle sebe Montáž do střechy, více řad nad sebou 26_05_01_ _05_01_ solární systémy technické informace

29 sol 23 plus vysokovýkonný plochý kolektor příslušenství pro upevnění na střechu instalace v montážní výšce 0 až 20 m typ obj. číslo. technický popis Sol 23 SA-SeT sada bočních krytů Sada bočních krytů slouží k připojení korektorů do stávající krytiny střechy a dále k hydraulickému připojení kolektoru. Kryty se připevňují na levou a pravou stranu korektorového pole, pro utěsnění střechy proti vodním srážkám. Pro každé kolektorové pole je potřeba jedna sada. typ obj. číslo. technický popis kompenzátor pro spojení kolektorů Sol 23 plus Kompenzátor slouží pro spojení dvou kolektorů Sol 23 plus a odvzdušnění. typ obj. číslo. technický popis Sol 23 RdF-SeT sada trubkové průchodky Sada trubkové průchodky pro hydraulické propojení uvnitř kolektorového pole. typ Sol 23 Abd-SeT obj. číslo. technický popis rozšíření krytu nad sebou Rozšíření krytu je nutné při instalaci kolektorů nad sebou pro montáž přechodu od spodního k hornímu kolektoru pro zakrytí přípojek kolektoru a propojovacího potrubí. technické informace solární systémy 29

30 příslušenství regulace som 6 plus typ obj. číslo. technický popis SoM 6 plus solární regulace pro jeden odběr Solární regulace je určena pro standardní tepelné solární systémy. diferenční regulátor je dimenzován pro jedno oběhové čerpadlo. Standardní systém je v přístroji předprogramován. Podle piktogramů na multifunčním kombinovaném displeji je možná jednoduchá a intuitivní obsluha. displej je podsvícen. Součástí dodávky jsou 2 čidla teploty PT 1000, náhradní pojistka, šrouby a hmoždinky, 4 kabelové úchytky pro odlehčení tahu a tepelně vodivá pasta. Jímka kolektoru se objednává samostatně. Přehled funkcí: solární počítadlo provozních hodin možnost ručního provozu chladící funkce kolektoru funkce trubkový kolektor omezení teploty zásobníku nouzové vypnutí kolektoru model solární regulace typ SoM 6 plus objednací číslo rozměry (vxšxh) mm 172 x 110 x 46 elektrické krytí ip 20 elektrické připojení 1/N/Pe 230v 50 hz spínací proud, celkový max. A 4 příkon W 2 měřící rázové napětí kv 2,5 spínací výkon relé při 250 v A 4 (2) okolní teplota C 0-40 počet vstupů čidel PT 1000 ks 3 výstupy ks 1 kryt plast, PC-AbS, PMMA Připojení Regulace obsahuje relé, na které se připojuje oběhové čerpadlo. S1 (svorky 1/2) = čidlo 1, např. kolektor 1 S2 (svorky 3/4) = čidlo 2, např. zásobník 1 S3 (svorky 5/6) = čidlo 3, např. zásobník nahoře Připojení čidel vedení k čidlům pracuje s malým napětím a nesmí být vedeno v jenom kabelu společně elektrickými vedeními s více než 50 v. v kabelovém kanálu je vhodné zajistit stínění. Kabel čidla smí být prodloužen až na 100 m a k prodloužení je možno použít kabel 1,5mm 2. Polarita přípojek je libovolná. Schéma zapojení solárního systému s 1 zásobníkem, 1 čerpadlem a 2 čidly S1 S3 S2 Symbol popis S1 čidlo kolektoru S2 čidlo zásobníku dole S3 čidlo zásobníku nahoře (možnost) R1 solární oběhové čerpadlo 30 solární systémy technické informace

31 přislušenství regulace som 7 plus typ obj. číslo. technický popis SoM 7 plus solární regulace pro dva odběry Solární regulace je určena pro standardní tepelné solární systémy pro přípravu teplé vody a podporu vytápění. diferenční regulátor je dimenzován pro dva odběry. Je možno volit z 9 předdefinovaných konfigurací soustavy. Kromě piktogramů se snadno srozumitelnými informacemi k funkci a provoznímu stavu přístroje ukazuje multifunční kombinovaný displej zvolenou konfiguraci soustavy ve formě malé grafiky. displej je podsvícen. Součástí dodávky jsou 4 čidla teploty PT 1000, náhradní pojistka, šrouby a hmoždinky, 4 kabelové úchytky pro odlehčení tahu a tepelně vodivá pasta. Jímka kolektoru se objednává samostatně. Přehled funkcí: solární počítadlo provozních hodin možnost ručního provozu chladící funkce kolektoru bilance tepla regulace zařízení východ-západ funkce trubkový kolektor omezení teploty zásobníku nouzové vypnutí kolektoru regulace otáček Připojení Regulace obsahuje 2 relé, na která se připojují oběhová čerpadla nebo ventily. S1 (svorky 1/2) = čidlo 1, např. kolektor 1 S2 (svorky 3/4) = čidlo 2, např. zásobník 1 S3 (svorky 5/6) = čidlo 3, např. kolektor 2 S4 (svorky 7/8) = čidlo 4, např. zásobník 2 Připojení čidel vedení k čidlům pracuje s malým napětím a nesmí být vedeno v jenom kabelu společně elektrickými vedeními s více než 50 v. v kabelovém kanálu je vhodné zajistit stínění. Kabel čidla smí být prodloužen až na 100 m a k prodloužení je možno použít kabel 1,5mm 2. Polarita přípojek je libovolná. model solární regulace typ SoM 7 plus objednací číslo rozměry (vxšxh) mm 172 x 110 x 46 elektrické krytí ip 20 / din elektrické připojení 1/N/Pe 230v 50 hz spínací proud, celkový max. A 4 příkon W 2 měřící rázové napětí kv 2,5 spínací výkon relé při 250 v A 4 (2) okolní teplota C 0-40 počet vstupů čidel PT 1000 ks 4 výstupy ks 2 kryt plast, PC-AbS, PMMA standardní solární systém solární systém s vrstveným nabíjením zásobníku solární systém s tepelným výměníkem solární systém s 2 zásobníky s ventilovou logikou solární systém s dohřevem solární systém s 2 zásobníky s čerpadlovou logikou solární systém s kolektory východ-západ a 1 zásobníkem solární systém s dohřevem kotlem na tuhá paliva solární systém s navyšování teploty vratné vody vytápění technické informace solární systémy 31

32 přislušenství regulace som 8 electronic comfort typ obj. číslo. technický popis SoM solární regulace electronic comfort Solární regulace je určena pro komplexní solární systémy. Současně je možno řídit až 4 systémy pro přípravu teplé vody. Je možné řízení podpory vytápění a ohřev bazénu. Regulace umožňuje nezávislé ekvitermní řízení 2 topných okruhů. Možnost regulace otáček čerpadel. integrované 2 měřiče tepla. Při připojení měřičů průtoku v40 je možno měřit bilance tepla pro 2 další systémové okruhy. vstupy pro 12 teplotních čidel PT1000 a 9 reléových výstupů (4 polovodičová relé, 1 bezpotenciálové relé). displej je podsvícen. ovládání umožňuje displej s vícejazyčným textovým menu. Součástí dodávky je 6 čidel teploty PT 1000, náhradní pojistka, kondenzátory, tepelně vodivá pasta a upevňovací materiál. Přehled funkcí: regulace ohřevu vody a podpory vytápění ekvitermní regulace vytápění počítadlo měřiče tepla regulace zařízení východ-západ integrace až 4 zásobníků regulace otáček čerpadel možnost řízení dohřevu kotlem na tuhá paliva model solární regulace typ SoM 8 electronic comfort objednací číslo rozměry (vxšxh) mm 260 x 216 x 64 elektrické krytí ip40 elektrické připojení 1/N/Pe 230v 50 hz spínací výkon relé při 250 v A 6,3 okolní teplota C 0-40 počet vstupů čidel PT 1000 ks 12 reléové výstupy ks 9 kryt plast, PC-AbS, PMMA hmotnost kg 1,1 Připojení všeobecně je nutno při připojování odběrů zohlednit funkční podmínky. Ty jsou závislé na zvoleném systému. K dispozici je 9 reléových přípojek, 4 spínací výstupy (přepínač) a bezpotenciálový spínací výstup. Schéma zapojení solárního systému s 1 zásobníkem, 1 čerpadlem a 2 čidly Připojení čidel vedení k čidlům pracuje s malým napětím a nesmí být vedeno v jenom kabelu společně elektrickými vedeními s více než 50 v. v kabelovém kanálu je vhodné zajistit stínění. Kabel čidla smí být prodloužen až na 100 m a k prodloužení je možno použít kabel 1,5mm 2. Polarita přípojek je libovolná. S1 symbol S1 S2 S3 popis čidlo kolektoru čidlo zásobníku dole čidlo zásobníku nahoře (možnost) solární oběhové čerpadlo R1 S3 S2 R1 32 solární systémy technické informace

33 přislušenství regulace som 8 electronic comfort příklady soustav Systém 1 Systém 2, varianta 1 Systém 2, varianta 2 Systém 3, varianta 1 Systém 3, varianta 2 Systém 3, varianta 3 Systém 4, varianta 1 Systém 4, varianta 2 Systém 4, varianta 3 Systém 4, varianta 4 Systém 5, varianta 1 Systém 5, varianta 2 technické informace solární systémy 33

34 přislušenství regulace som 8 electronic comfort příklady soustav Systém 6, varianta 1 Systém 6, varianta 2 Systém 6, varianta 3 Systém 7, varianta 1 Systém 7, varianta 2 Systém 3, varianta 2 Příklad s externím výměníkem 34 solární systémy technické informace
