1 MAKING MODERN LIVING POSSIBLE New photo Měniče VLT HVAC Drive Pro aplikace HVAC jedině měniče VLT

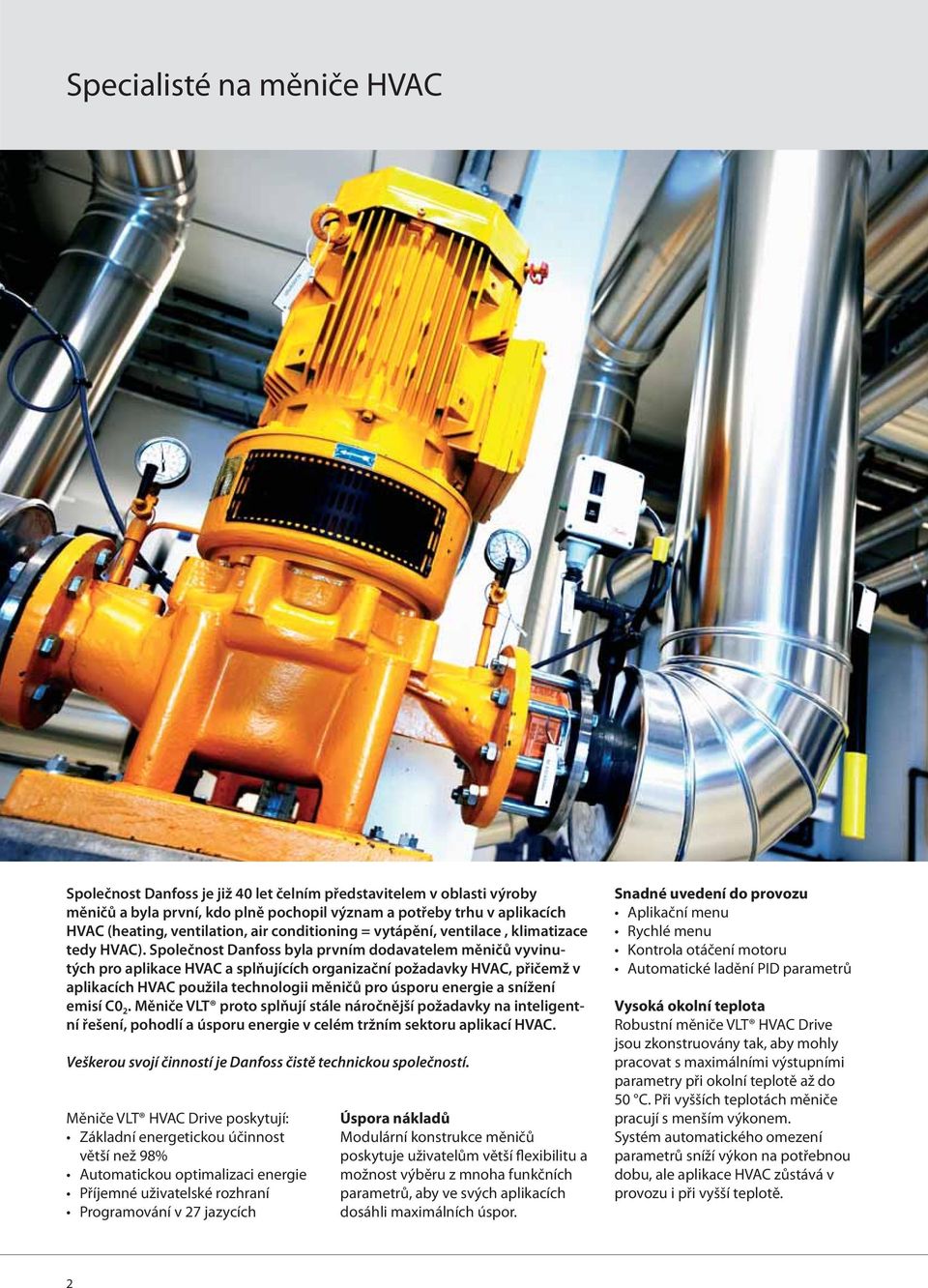

2 Specialisté na měniče HVAC Společnost Danfoss je již 40 let čelním představitelem v oblasti výroby měničů a byla první, kdo plně pochopil význam a potřeby trhu v aplikacích HVAC (heating, ventilation, air conditioning = vytápění, ventilace, klimatizace tedy HVAC). Společnost Danfoss byla prvním dodavatelem měničů vyvinutých pro aplikace HVAC a splňujících organizační požadavky HVAC, přičemž v aplikacích HVAC použila technologii měničů pro úsporu energie a snížení emisí C0 2. Měniče VLT proto splňují stále náročnější požadavky na inteligentní řešení, pohodlí a úsporu energie v celém tržním sektoru aplikací HVAC. Veškerou svojí činností je Danfoss čistě technickou společností. Měniče VLT HVAC Drive poskytují: Základní energetickou účinnost větší než 98% Automatickou optimalizaci energie Příjemné uživatelské rozhraní Programování v 27 jazycích Úspora nákladů Modulární konstrukce měničů poskytuje uživatelům větší flexibilitu a možnost výběru z mnoha funkčních parametrů, aby ve svých aplikacích dosáhli maximálních úspor. Snadné uvedení do provozu Aplikační menu Rychlé menu Kontrola otáčení motoru Automatické ladění PID parametrů Vysoká okolní teplota Robustní měniče VLT HVAC Drive jsou zkonstruovány tak, aby mohly pracovat s maximálními výstupními parametry při okolní teplotě až do 50 C. Při vyšších teplotách měniče pracují s menším výkonem. Systém automatického omezení parametrů sníží výkon na potřebnou dobu, ale aplikace HVAC zůstává v provozu i při vyšší teplotě. 2

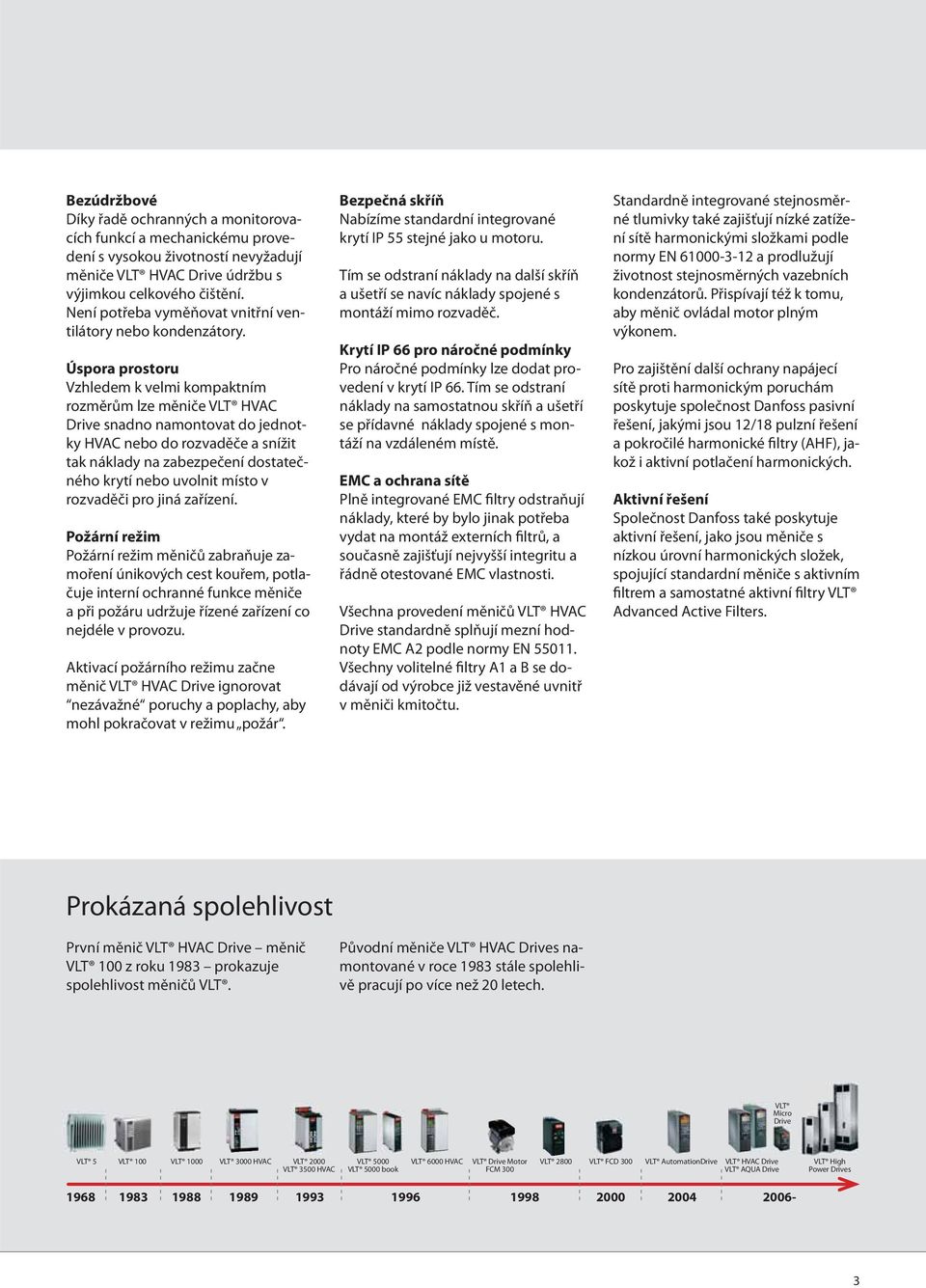

3 Bezúdržbové Díky řadě ochranných a monitorovacích funkcí a mechanickému provedení s vysokou životností nevyžadují měniče VLT HVAC Drive údržbu s výjimkou celkového čištění. Není potřeba vyměňovat vnitřní ventilátory nebo kondenzátory. Úspora prostoru Vzhledem k velmi kompaktním rozměrům lze měniče VLT HVAC Drive snadno namontovat do jednotky HVAC nebo do rozvaděče a snížit tak náklady na zabezpečení dostatečného krytí nebo uvolnit místo v rozvaděči pro jiná zařízení. Požární režim Požární režim měničů zabraňuje zamoření únikových cest kouřem, potlačuje interní ochranné funkce měniče a při požáru udržuje řízené zařízení co nejdéle v provozu. Aktivací požárního režimu začne měnič VLT HVAC Drive ignorovat nezávažné poruchy a poplachy, aby mohl pokračovat v režimu požár. Bezpečná skříň Nabízíme standardní integrované krytí IP 55 stejné jako u motoru. Tím se odstraní náklady na další skříň a ušetří se navíc náklady spojené s montáží mimo rozvaděč. Krytí IP 66 pro náročné podmínky Pro náročné podmínky lze dodat provedení v krytí IP 66. Tím se odstraní náklady na samostatnou skříň a ušetří se přídavné náklady spojené s montáží na vzdáleném místě. EMC a ochrana sítě Plně integrované EMC filtry odstraňují náklady, které by bylo jinak potřeba vydat na montáž externích filtrů, a současně zajišťují nejvyšší integritu a řádně otestované EMC vlastnosti. Všechna provedení měničů VLT HVAC Drive standardně splňují mezní hodnoty EMC A2 podle normy EN Všechny volitelné filtry A1 a B se dodávají od výrobce již vestavěné uvnitř v měniči kmitočtu. Standardně integrované stejnosměrné tlumivky také zajišťují nízké zatížení sítě harmonickými složkami podle normy EN a prodlužují životnost stejnosměrných vazebních kondenzátorů. Přispívají též k tomu, aby měnič ovládal motor plným výkonem. Pro zajištění další ochrany napájecí sítě proti harmonickým poruchám poskytuje společnost Danfoss pasivní řešení, jakými jsou 12/18 pulzní řešení a pokročilé harmonické filtry (AHF), jakož i aktivní potlačení harmonických. Aktivní řešení Společnost Danfoss také poskytuje aktivní řešení, jako jsou měniče s nízkou úrovní harmonických složek, spojující standardní měniče s aktivním filtrem a samostatné aktivní filtry VLT Advanced Active Filters. Prokázaná spolehlivost První měnič VLT HVAC Drive měnič VLT 100 z roku 1983 prokazuje spolehlivost měničů VLT. Původní měniče VLT HVAC Drives namontované v roce 1983 stále spolehlivě pracují po více než 20 letech. VLT Micro Drive VLT 5 VLT 100 VLT 1000 VLT 3000 HVAC VLT 2000 VLT 3500 HVAC VLT 5000 VLT 5000 book VLT 6000 HVAC VLT Drive Motor VLT 2800 VLT FCD 300 VLT AutomationDrive VLT HVAC Drive FCM 300 VLT AQUA Drive VLT High Power Drives

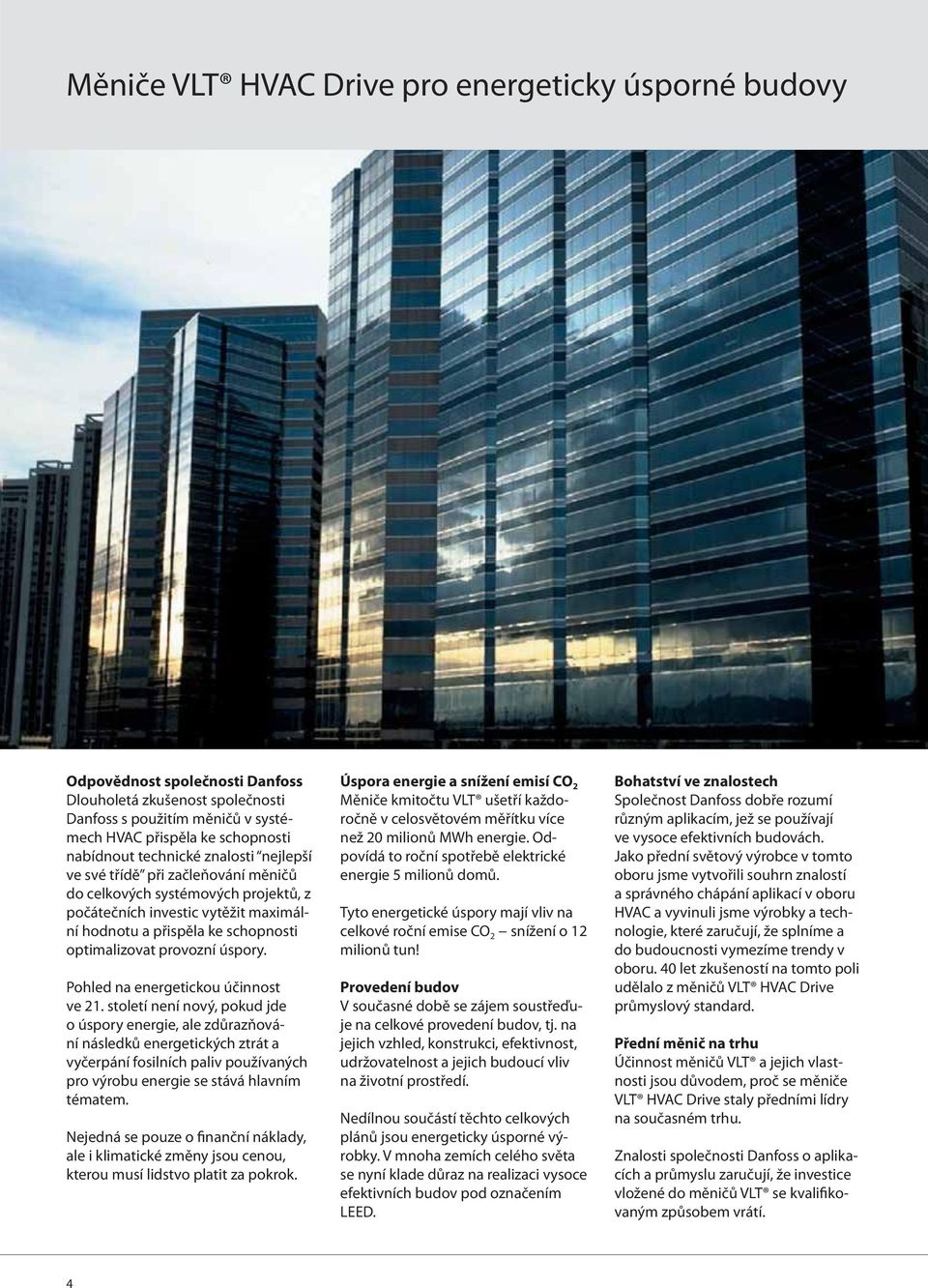

4 Měniče VLT HVAC Drive pro energeticky úsporné budovy Odpovědnost společnosti Danfoss Dlouholetá zkušenost společnosti Danfoss s použitím měničů v systémech HVAC přispěla ke schopnosti nabídnout technické znalosti nejlepší ve své třídě při začleňování měničů do celkových systémových projektů, z počátečních investic vytěžit maximální hodnotu a přispěla ke schopnosti optimalizovat provozní úspory. Pohled na energetickou účinnost ve 21. století není nový, pokud jde o úspory energie, ale zdůrazňování následků energetických ztrát a vyčerpání fosilních paliv používaných pro výrobu energie se stává hlavním tématem. Nejedná se pouze o finanční náklady, ale i klimatické změny jsou cenou, kterou musí lidstvo platit za pokrok. Úspora energie a snížení emisí CO 2 Měniče kmitočtu VLT ušetří každoročně v celosvětovém měřítku více než 20 milionů MWh energie. Odpovídá to roční spotřebě elektrické energie 5 milionů domů. Tyto energetické úspory mají vliv na celkové roční emise CO 2 snížení o 12 milionů tun! Provedení budov V současné době se zájem soustřeďuje na celkové provedení budov, tj. na jejich vzhled, konstrukci, efektivnost, udržovatelnost a jejich budoucí vliv na životní prostředí. Nedílnou součástí těchto celkových plánů jsou energeticky úsporné výrobky. V mnoha zemích celého světa se nyní klade důraz na realizaci vysoce efektivních budov pod označením LEED. Bohatství ve znalostech Společnost Danfoss dobře rozumí různým aplikacím, jež se používají ve vysoce efektivních budovách. Jako přední světový výrobce v tomto oboru jsme vytvořili souhrn znalostí a správného chápání aplikací v oboru HVAC a vyvinuli jsme výrobky a technologie, které zaručují, že splníme a do budoucnosti vymezíme trendy v oboru. 40 let zkušeností na tomto poli udělalo z měničů VLT HVAC Drive průmyslový standard. Přední měnič na trhu Účinnost měničů VLT a jejich vlastnosti jsou důvodem, proč se měniče VLT HVAC Drive staly předními lídry na současném trhu. Znalosti společnosti Danfoss o aplikacích a průmyslu zaručují, že investice vložené do měničů VLT se kvalifikovaným způsobem vrátí. 4

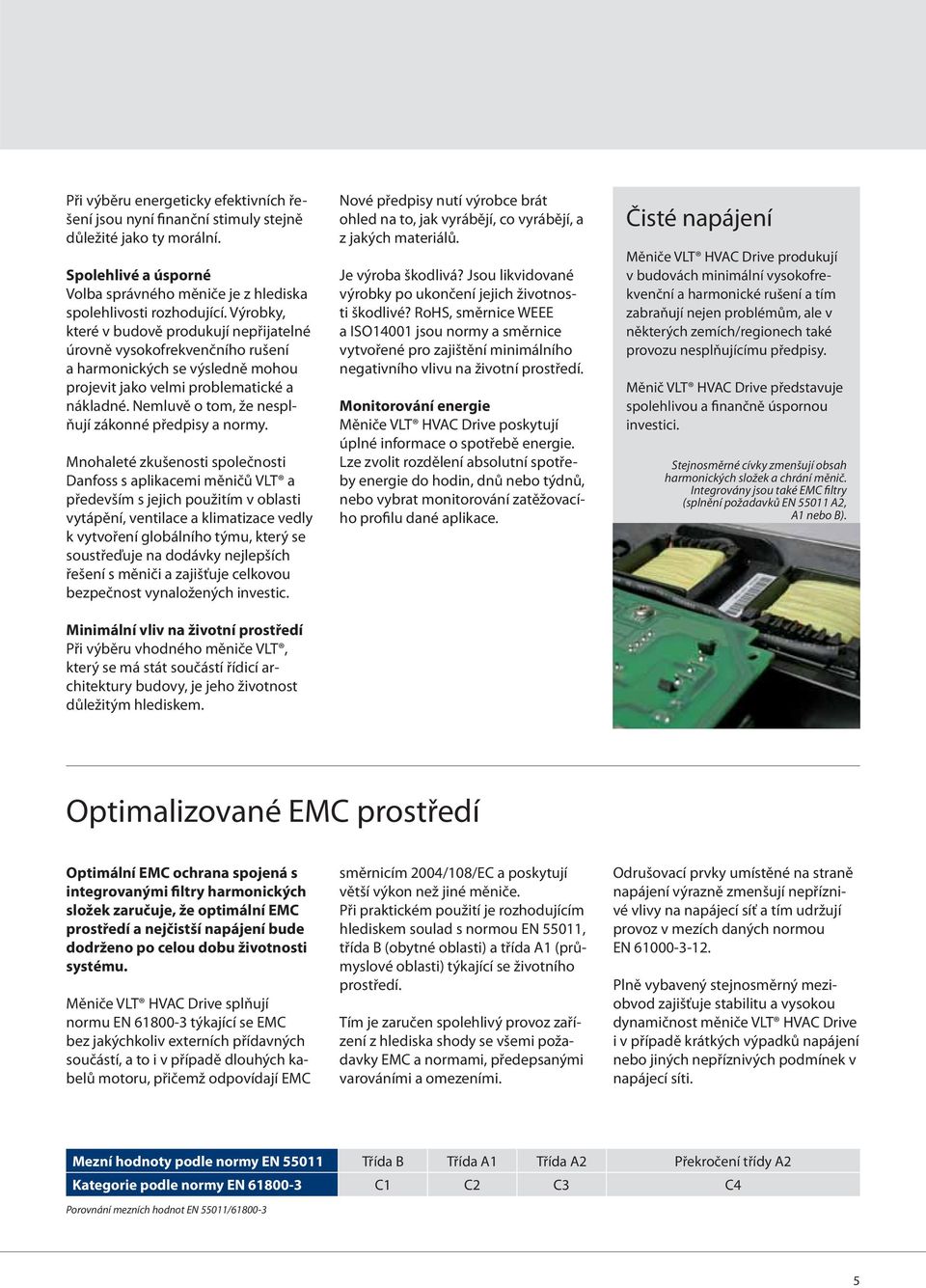

5 Při výběru energeticky efektivních řešení jsou nyní finanční stimuly stejně důležité jako ty morální. Spolehlivé a úsporné Volba správného měniče je z hlediska spolehlivosti rozhodující. Výrobky, které v budově produkují nepřijatelné úrovně vysokofrekvenčního rušení a harmonických se výsledně mohou projevit jako velmi problematické a nákladné. Nemluvě o tom, že nesplňují zákonné předpisy a normy. Mnohaleté zkušenosti společnosti Danfoss s aplikacemi měničů VLT a především s jejich použitím v oblasti vytápění, ventilace a klimatizace vedly k vytvoření globálního týmu, který se soustřeďuje na dodávky nejlepších řešení s měniči a zajišťuje celkovou bezpečnost vynaložených investic. Minimální vliv na životní prostředí Při výběru vhodného měniče VLT, který se má stát součástí řídicí architektury budovy, je jeho životnost důležitým hlediskem. Nové předpisy nutí výrobce brát ohled na to, jak vyrábějí, co vyrábějí, a z jakých materiálů. Je výroba škodlivá? Jsou likvidované výrobky po ukončení jejich životnosti škodlivé? RoHS, směrnice WEEE a ISO14001 jsou normy a směrnice vytvořené pro zajištění minimálního negativního vlivu na životní prostředí. Monitorování energie Měniče VLT HVAC Drive poskytují úplné informace o spotřebě energie. Lze zvolit rozdělení absolutní spotřeby energie do hodin, dnů nebo týdnů, nebo vybrat monitorování zatěžovacího profilu dané aplikace. Čisté napájení Měniče VLT HVAC Drive produkují v budovách minimální vysokofrekvenční a harmonické rušení a tím zabraňují nejen problémům, ale v některých zemích/regionech také provozu nesplňujícímu předpisy. Měnič VLT HVAC Drive představuje spolehlivou a finančně úspornou investici. Stejnosměrné cívky zmenšují obsah harmonických složek a chrání měnič. Integrovány jsou také EMC filtry (splnění požadavků EN A2, A1 nebo B). Optimalizované EMC prostředí Optimální EMC ochrana spojená s integrovanými filtry harmonických složek zaručuje, že optimální EMC prostředí a nejčistší napájení bude dodrženo po celou dobu životnosti systému. Měniče VLT HVAC Drive splňují normu EN týkající se EMC bez jakýchkoliv externích přídavných součástí, a to i v případě dlouhých kabelů motoru, přičemž odpovídají EMC směrnicím 2004/108/EC a poskytují větší výkon než jiné měniče. Při praktickém použití je rozhodujícím hlediskem soulad s normou EN 55011, třída B (obytné oblasti) a třída A1 (průmyslové oblasti) týkající se životního prostředí. Tím je zaručen spolehlivý provoz zařízení z hlediska shody se všemi požadavky EMC a normami, předepsanými varováními a omezeními. Odrušovací prvky umístěné na straně napájení výrazně zmenšují nepříznivé vlivy na napájecí síť a tím udržují provoz v mezích daných normou EN Plně vybavený stejnosměrný meziobvod zajišťuje stabilitu a vysokou dynamičnost měniče VLT HVAC Drive i v případě krátkých výpadků napájení nebo jiných nepříznivých podmínek v napájecí síti. Mezní hodnoty podle normy EN Třída B Třída A1 Třída A2 Překročení třídy A2 Kategorie podle normy EN C1 C2 C3 C4 Porovnání mezních hodnot EN 55011/

6 Výhody vlastnictví Celkové náklady na vlastnictví představují celkové náklady organizace na pořízení, provoz a údržbu systému po dobu jeho života. Celkové náklady na vlastnictví zahrnují náklady na počáteční uvedení do provozu a provozní náklady. Díky své technologii a zkušenostem může společnost Danfoss přeměnit tyto náklady na výhody vlastnictví. Náklady Investice Náklady na energii Provoz a údržba Náklady na likvidaci Čas Rozumíme požadavkům našich zákazníků provozujících svá zařízení v konkurenčním prostředí, což vyžaduje efektivnost celého systému a vysokou účinnost každodenního provozu včetně šetrného vztahu k životnímu prostředí. Specializovaná organizace HVAC Jistota zákazníka je postavena na specializovaném a vysoce zkušeném podpůrném týmu aplikací HVAC. Tým je dokonale seznámen s aplikacemi HVAC, což je zárukou toho, že investice vložené do systémů s měniči VLT přinesou maximální prospěch. Snížení nákladů na uvedení do provozu Plně integrované řešení z hlediska EMC a potlačení harmonických rušení Krytí IP 55/66 Široké množství funkcí HVAC minimalizuje použití dalších komponent systému Rozšiřitelné vstupy/výstupy pro snížení celkových nákladů Snadná montáž a nastavení Snížení provozních nákladů Účinnost nejméně 98 % Měření energie Automatická optimalizace energie Životnost provedení 10 let Tradice a historie společnosti Danfoss v aplikacích HVAC Krytí IP a volitelné povrchové úpravy zajišťují robustní a spolehlivé provedení pro provoz v nejnáročnějších podmínkách Okolní teplota 50 C bez omezení parametrů Automatické omezovací funkce Nejširší rozsah ochrany měniče a motoru Měniče nevyžadují údržbu Diagnostika systému 6

7 Zvýšený důraz na monitoring Zvýšený důraz na monitoring aplikací dovoluje kontrolu správné funkce ventilátorů, čerpadel nebo kompresorů. To v podstatě znamená zvýšenou životnost, redukci nákladů spojených s údržbou a menší prostoje. Podpora softwarovými nástroji Programy, které poskytuje firma Danfoss Vám pomohou navrhnout celý system s frekvenčními měniči tak, aby se minimalizovaly vyšší harmonické a maximálně stoupla účinnost celé soustavy. Ochranný mód Jakmile se v systému objeví kritický stav (např. nadproud nebo přepětí) frekvenční měnič VLT HVAC Drive tento stav vyhodnotí a automaticky sníží frekvenci a přizpůsobí svůj provoz a spínací frekvenci. Díky jeho schopnosti omezit spínání je VLT HVAC Drive výrazně spolehlivější a robustní. Ochranný mód je li povolen je ukončen po 10 vteřinách a plná kontrola frekvence se obnoví. Více než 98% účinnost VLT HVAC Drive posouvá nové standardy v efektivitě s účinností více než 98% při plném zatížení. Tím snižuje počáteční a provozní náklady vzhledem k tepelnému vyzařování (snížené požadavky na ventilaci v rozvodně) a maximalizuje energetickou účinnost. Každý kw ztrátové energie vyžaduje asi 0,5kW energie navíc na odvod tepla. Je-li měnič instalovaný v klimatizované rozvodně, může jednoduše uspořit vice jak 5%-10% z ceny měniče každý rok (výpočet založen na typickém zatěžovacím profilu běh měniče 24h/7dní v týdnu). Rovněž spotřeba energie a emise CO 2 jsou tímto sníženy. Vysoká teplota okolí VLT HVAC Drive je navržený tak, aby spolehlivě pracoval při teplotách okolí až 50 C, a aby pracoval se sníženým výkonem i za špatných klimatických podmínek nebo při teplotách okolí ještě vyšších. Ve většině případů VLT HVAC Drive zvládne tyto situce bez nutnosti zásahu obsluhy. VLT HVAC Drive zvládne i ztrátu jedné faze napájecího napětí nebo značnou nerovnováhu v síti automatickým snížením rychlosti a bude se snažit udržovat aplikaci v běhu a umožnit tak technikům reagovat na vzniklou situaci. Naším cílem je dosažení nejvyšší účinnosti při nejmenší spotřebě energie a při nejmenších celkových nákladech na systém ze strany našich zákazníků = výhody vlastnictví. 7

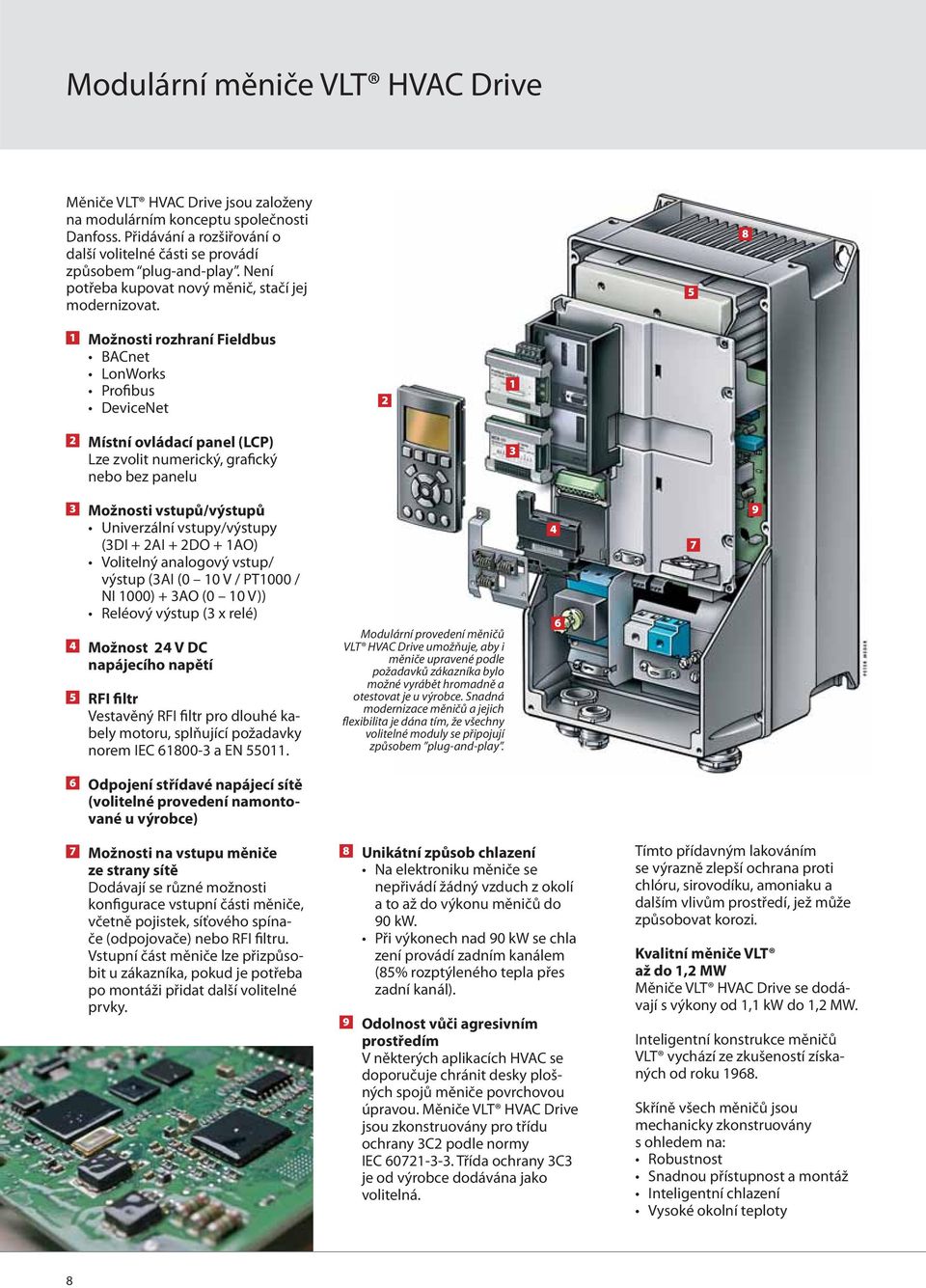

8 Modulární měniče VLT HVAC Drive Měniče VLT HVAC Drive jsou založeny na modulárním konceptu společnosti Danfoss. Přidávání a rozšiřování o další volitelné části se provádí způsobem plug-and-play. Není potřeba kupovat nový měnič, stačí jej modernizovat Možnosti rozhraní Fieldbus BACnet LonWorks Profibus DeviceNet 2 Místní ovládací panel (LCP) Lze zvolit numerický, grafický nebo bez panelu Možnosti vstupů/výstupů Univerzální vstupy/výstupy (3DI + 2AI + 2DO + 1AO) Volitelný analogový vstup/ výstup (3AI (0 10 V / PT1000 / NI 1000) + 3AO (0 10 V)) Reléový výstup (3 x relé) 4 Možnost 24 V DC napájecího napětí 5 RFI filtr Vestavěný RFI filtr pro dlouhé kabely motoru, splňující požadavky norem IEC a EN Modulární provedení měničů VLT HVAC Drive umožňuje, aby i měniče upravené podle požadavků zákazníka bylo možné vyrábět hromadně a otestovat je u výrobce. Snadná modernizace měničů a jejich flexibilita je dána tím, že všechny volitelné moduly se připojují způsobem plug-and-play Odpojení střídavé napájecí sítě (volitelné provedení namontované u výrobce) 7 Možnosti na vstupu měniče ze strany sítě Dodávají se různé možnosti konfigurace vstupní části měniče, včetně pojistek, síťového spínače (odpojovače) nebo RFI filtru. Vstupní část měniče lze přizpůsobit u zákazníka, pokud je potřeba po montáži přidat další volitelné prvky. 8 Unikátní způsob chlazení Na elektroniku měniče se nepřivádí žádný vzduch z okolí a to až do výkonu měničů do 90 kw. Při výkonech nad 90 kw se chla zení provádí zadním kanálem (85% rozptýleného tepla přes zadní kanál). 9 Odolnost vůči agresivním prostředím V některých aplikacích HVAC se doporučuje chránit desky plošných spojů měniče povrchovou úpravou. Měniče VLT HVAC Drive jsou zkonstruovány pro třídu ochrany 3C2 podle normy IEC Třída ochrany 3C3 je od výrobce dodávána jako volitelná. Tímto přídavným lakováním se výrazně zlepší ochrana proti chlóru, sirovodíku, amoniaku a dalším vlivům prostředí, jež může způsobovat korozi. Kvalitní měniče VLT až do 1,2 MW Měniče VLT HVAC Drive se dodávají s výkony od 1,1 kw do 1,2 MW. Inteligentní konstrukce měničů VLT vychází ze zkušeností získaných od roku Skříně všech měničů jsou mechanicky zkonstruovány s ohledem na: Robustnost Snadnou přístupnost a montáž Inteligentní chlazení Vysoké okolní teploty 8

9 Optimalizace úspor energie Automatická optimalizace energie Standardní funkce automatické optimalizace energie (AEO) zajišťuje optimální magnetizaci motoru při všech rychlostech a zatíženích. Tento optimalizační program zvyšuje úspory energie vhodným řízením rychlosti. Automatická adaptace motoru Po zadání údajů z typového štítku motoru se měnič VLT HVAC Drive automaticky přizpůsobí motoru. Vhodné pro dohlížecí provoz Modulární struktura měniče je vhodná pro dohlížecí provoz řízený pomocí BMS, PLC nebo DDC. Automatická optimalizace energie Rozběh s velkým zrychlením Rychlost Napětí na motoru Proud motoru Nastavení AEO Automatické nastavení zatížení Měniče s otevřenou komunikací Měniče VLT HVAC Drive jsou vybaveny prostředky pro bezproblémovou komunikaci se všemi zařízeními systému HVAC řízeného hlavním řídicím systémem budovy po rozhraní fieldbus. Zvláštní funkce HVAC se provádějí efektivně, pružně a přehledně, a proto je provoz celého systému HVAC jednoduchý. Zlepšení činnosti systému Měniče VLT HVAC Drive používají omezenou šířku pásma sítě, což vyžaduje menší nároky ze strany DDC kontrolérů z důvodu podpory hlášení poplachů a událostí měniči. Tím se zmenší komunikační provoz o více než 50 % ve srovnání s jinými měniči. Měniče VLT HVAC Drive umožňují číst všechny vstupy a ovládat všechny výstupy volitelných vstupních/výstupních modulů. Tyto funkce se dodávají jako standardní i jako volitelné. Znamená to, že pokud je měnič VLT HVAC Drive začleněn do řídicího systému, lze ukládat více fyzických vstupních/výstupních míst. Podrobné informace plynoucí z varování a poplachů Měniče VLT HVAC Drive poskytují podrobné informace týkající se varování a poplachů. DDC kontroléry je mohou sledovat a zjišťovat, kdy k poplachu nebo varování dojde a z jakého důvodu. Vestavěná rozhraní Modbus RTU (standardně) FC protokol N2 Metasys FLN Apogee Volitelná rozhraní BACnet Profibus Devicenet LonWorks BACnet Volitelný modul měniče VLT BACnet je řešení typu plug-and-play, které optimalizuje použití měniče VLT HVAC Drive připojeného k hlavnímu řídicímu systému budovy přes rozhraní BACnet. Měnič VLT HVAC Drive má objekty definované pro příjem 3 samostatných zpětných vazeb přenášených přes rozhraní BACnet. Tento volitelný modul usnadňuje řízení nebo sledování míst vyžadovaných v typických aplikacích HVAC. Schválení v BTL Schválení v BTL znamená, že v laboratořích BTL měniče prošly rozsáhlými a dlouhodobými testy, které zaručují, že funkce měničů budou spolupracovat s jakýmkoliv jiným zařízením schváleným v BTL. 9

10 Dokonalé za všech podmínek Měniče VLT drives se dodávají s krytím IP 20 optimalizovaným pro montáž do rozvaděčů Montážní objem a/nebo montážní plocha se zmenší až o 60 % ve srovnání s předcházejícími řadami měničů. Funkční části přesto splňují nejnáročnější požadavky i v aplikacích s velkým přetížením, dlouhými kabely motoru a okolní teplotou až 50 C (55 C s omezením parametrů). Optimalizovaná konstrukce Optimalizovaná účinnost a inteligentní technologie chlazení přispívají ke kompaktnímu a uživatelsky příjemnému provedení měničů. Přídavné prvky, jakými jsou EMC filtry, členy pro potlačení harmonických kmitočtů a brzdné moduly jsou zabudovány přímo v měniči. Úspora času při montáži Řada IP 20 je zkonstruována s ohledem na snadnou přístupnost a časově úspornou montáž. Mechanická upevňovací místa jsou dobře přístupná z přední strany i pro automatické nástroje. Všechny svorky jsou dostatečně dimenzovány a zřetelně označeny. Pro přístup ke svorkám je potřeba pouze uvolnit několik šroubů. Součástí je také příslušenství pro připojení stíněného kabelu. Kompaktní pouzdra měničů se montují snadno. To je důležité především ve stávajících instalacích se špatným přístupem. Dodává se řada volitelných modulů a příslušenství, aby bylo možné měnič optimalizovat pro danou aplikaci. Inteligentní řízení tepla Různé způsoby chlazení s různými výhodami Díky úplnému oddělení chladicího vzduchu od elektroniky je elektronika chráněna a teplo se odvádí z vnější strany skříně. Pro měniče VLT HVAC Drive, které se umisťují např. mimo rozvaděč, se dodává sada pro montáž měniče se zadní deskou, která vytvoří kanál pro odvod tepla z měniče bez přístupu k elektronice. Vzhledem k tomu, že proud vzduchu je oddělen od elektroniky, prodlužuje se životnost měniče a nedochází k jeho znečištění. Chlazení zpětným kanálem omezuje nárůst tepelných ztrát, což je zvláště důležité při velkých výkonech. 10

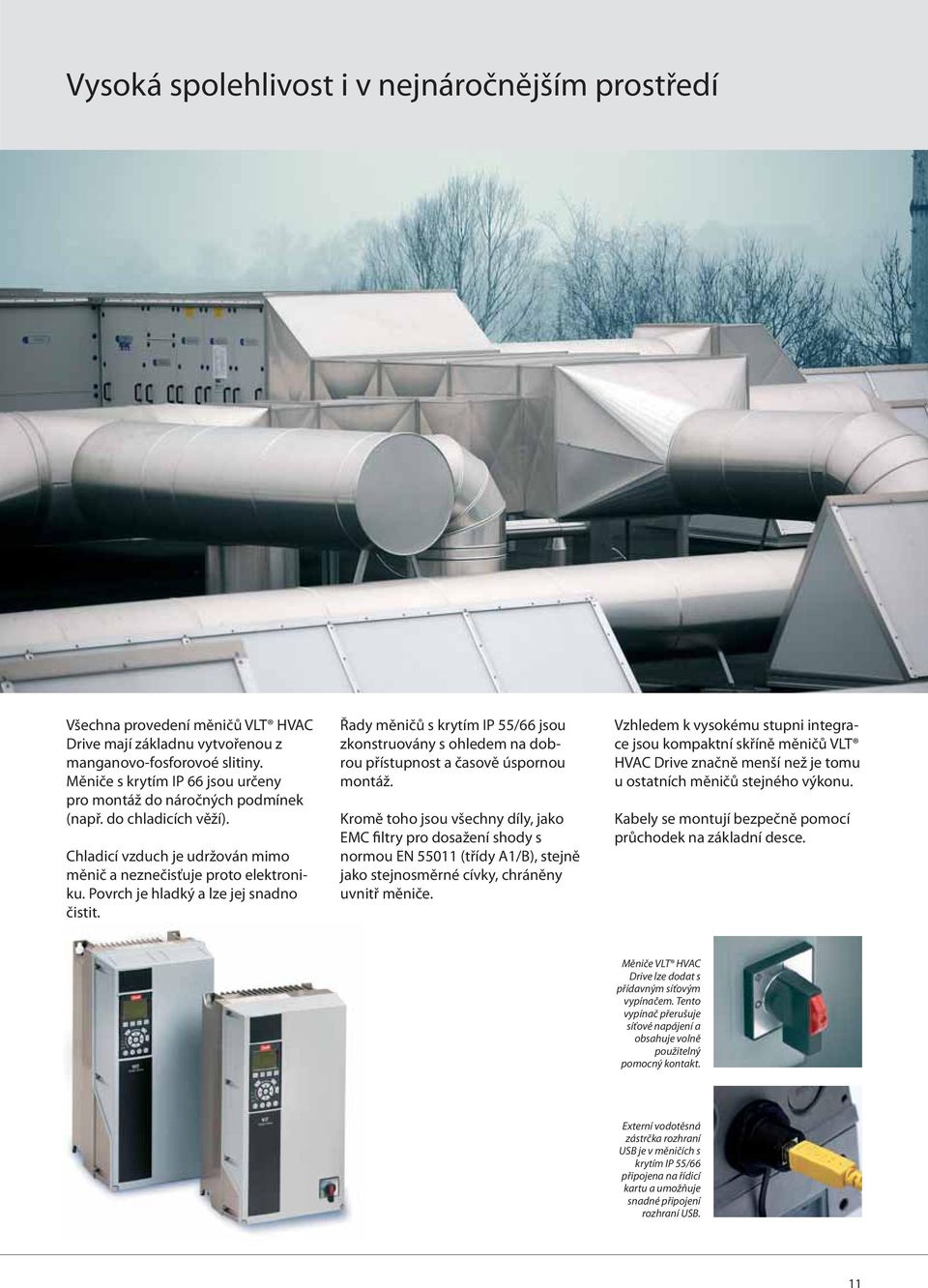

11 Vysoká spolehlivost i v nejnáročnějším prostředí Všechna provedení měničů VLT HVAC Drive mají základnu vytvořenou z manganovo-fosforovoé slitiny. Měniče s krytím IP 66 jsou určeny pro montáž do náročných podmínek (např. do chladicích věží). Chladicí vzduch je udržován mimo měnič a neznečisťuje proto elektroniku. Povrch je hladký a lze jej snadno čistit. Řady měničů s krytím IP 55/66 jsou zkonstruovány s ohledem na dobrou přístupnost a časově úspornou montáž. Kromě toho jsou všechny díly, jako EMC filtry pro dosažení shody s normou EN (třídy A1/B), stejně jako stejnosměrné cívky, chráněny uvnitř měniče. Vzhledem k vysokému stupni integrace jsou kompaktní skříně měničů VLT HVAC Drive značně menší než je tomu u ostatních měničů stejného výkonu. Kabely se montují bezpečně pomocí průchodek na základní desce. Měniče VLT HVAC Drive lze dodat s přídavným síťovým vypínačem. Tento vypínač přerušuje síťové napájení a obsahuje volně použitelný pomocný kontakt. Externí vodotěsná zástrčka rozhraní USB je v měničích s krytím IP 55/66 připojena na řídicí kartu a umožňuje snadné připojení rozhraní USB. 11

12 Dosažení skutečných úspor Software VLT Energy Box je nejmodernějším a nejpokrokovějším softwarovým nástrojem pro výpočet energie. V aplikacích s měniči Danfoss umožňuje vypočítávat spotřebu energie a porovnávat ventilátory systému HVAC, čerpadla, chladicí věže a mimo jiné i alternativní způsoby řízení. Software porovnává celkové provozní náklady různých tradičních systémů s provozem stejných systémů vybavených měniči VLT HVAC Drive. Pomocí softwaru lze snadno vyhodnotit úspory, kterých se dosáhne použitím měničů VLT HVAC Drive, ať ve zcela novém systému nebo i v případě modernizace stávajícího systému. Úplná finanční analýza Software VLT Energy Box provádí úplnou finanční analýzu obsahující: počáteční náklady na systém s měničem a alternativní systém náklady na montáž a hardware roční náklady na údržbu a veškeré stimuly společnosti pro namontování energeticky úsporných zařízení výpočet doby návratnosti a celkových úspor načtení skutečné spotřeby energie (kwh) a provozního cyklu z měniče VLT HVAC Drive Software VLT Energy Box umožňuje načíst z měniče skutečné energetické údaje a monitorovat spotřebu energie a celkovou účinnost systému. Energetický audit Měnič VLT HVAC Drive spojený se softwarem Energy Box vytváří řešení, které lze použít pro energetický audit z hlediska posouzení a vyhodnocení úspor. Úplné údaje o energii je možné načíst přímo z měniče VLT HVAC Drive a tím snadno monitorovat úspory energie a návratnost investic. Díky připojení měniče přes vhodné rozhraní lze mnohdy vynechat měřič spotřeby energie. 12

13 Potlačení harmonických kmitočtů Harmonické zkreslení v napájecí síti představuje narůstající problém způsobený především výkonovými elektronickými zařízeními, mezi které patří také měniče kmitočtu, protože z napájecí sítě odebírají proudy, jejichž průběh není sinusový, a na napájecí impedanci tím způsobují harmonické zkreslení napájecího napětí. Program společnosti Danfoss pro výpočet harmonického zkreslení umožňuje stanovit velikost těchto harmonických proudů již ve fázi projektu a vypracovat potřebná protiopatření. To může být zvláště užitečné v případě, kdy je napájecí zdroj zálohován nouzovými generátory, které mají malou odolnost vůči nesinusovým proudům. Softwarová analýza zohledňuje proudové normy (EN 50106). Samotný software lze snadno a rychle stáhnout z adresy Data lze zadávat, ukládat a vyvolávat samostatně pro jednotlivé projekty. Typický bez filtru Bez filtru Pouhým kliknutím software poskytne srozumitelný přehled všech projektů a znázorní data ve tvaru tabulky nebo sloupcového grafu. S AHF filtrem S AHF filtrem Harmonické rušení s a bez AHF filtru. 13

14 Uživatelské rozhraní vyvinuto společně s uživateli HVAC 1 Grafický displej Mezinárodní písmena a znaky Zobrazení více řádků a grafů Výborná přehlednost Možnost zvolit 28 jazyků Jeho provedení byla udělena cena if 2 Struktura menu Vychází z rozšířeného maticového systému současných měničů VLT Jednoduché zkrácené povely pro zkušené uživatele Současná editace a ovládání v různých nastaveních 3 Další výhody Odnímatelný během provozu Funkce kopírování a nahrávání Krytí IP 65 při montáži do dveří rozvaděče Současné zobrazení až 5 různých proměnných Ruční nastavení rychlosti/ krouticího momentu 100% uživatelem definované informace a velikost Osvětlení Příslušná aktivovaná tlačítka jsou osvětlena Indikační diody informují o stavu měniče 5 Rychlá menu Rychlé menu definované společností Danfoss Rychlé menu definované uživatelem Menu provedených změn zobrazuje parametry definované pro konkrétní aplikaci Menu nastavení funkce zajišťuje rychlé a snadné nastavení pro konkrétní aplikace Přístupové menu umožňuje zobrazit historii ovládání 6 Intuitivní funkce Informační ( přímá nápověda ) Zrušení ( návrat ) Záznam poplachů/výstrah (rychlý přístup) Uživatelské rozhraní může být vzdáleno od místa samotné montáže frekvenčního měniče. Pro tuto situaci je možné využít sadu pro vzdálenou montáž spolu s uživatelským rozhraním na ovládacím panelu měniče. Tím se využijí všechny výhody LCP, přičemž již nejsou potřeba další přídavné spínače a vybavení. Tři provedení panelu: grafický, numerický, zaslepovací kryt. Měniče VLT HVAC Drive se místně ovládají z ovládacího panelu. Panel je připojen přímo nebo kabelem. Měniče VLT HVAC Drive lze uvádět do provozu a sledovat dálkově přes kabel USB nebo komunikační rozhraní Fieldbus. K dispozici je příslušný software: Wizards, Data transfer tool, VLT Set-up Software MCT 10 a Language changer. 14

15 Programovací nástroj VLT MCT 10 Tento konfigurační software umožňuje snadné ovládání jednotlivých funkcí i celých systémů s měniči, velkých i malých výkonů. Zpracovává všechna data týkající se měniče. Průzkumník systému Rozhraní softwaru MCT 10 má charakter průzkumníka systému a jeho funkce usnadňují používání a kontrolu vybavení. Vyšší efektivita pro servisní organizace Testování a ukládání: snadná analýza problémů Přímé načítání poplachů, varování a záznamu poruch Porovnávání uloženého projektu s připojeným měničem Efektivnější uvádění do provozu Off-line uvádění do provozu mimo místo montáže Ukládání/předávání/posílání projektů kamkoliv Snadné ovládání komunikace Fieldbus, více měničů v projektovém souboru. Zvýšení efektivity pro servisní organizace. Základní funkce Osciloskop a grafika Historie poplachů v uložených projektech Grafické znázornění časování zásahů, preventivní údržby a základního regulátoru kaskády Podpora více rozhraní Fieldbus Pokročilé funkce Počet měničů není omezen Databáze motorů Ukládání z měniče v reálném čase Řízení čerpadel bez snímačů Dva režimy Online režim a offline režim V online režimu pracujete s aktuálním nastavením daného měniče. Uskutečněné zásahy se ihned projeví na činnosti měniče (měničů). Projektový režim V projektovém (offline) režimu pracujete s parametry měniče ve virtuálním nastavení. Tímto způsobem můžete nastavit celý systém a potom jej použít pro daný měnič a uvést do provozu. V projektovém režimu lze systém nastavit ještě před jeho montáží. Celý systém se potom aktualizuje jediným povelem. V případě použití nového měniče, který má pracovat stejně jako měnič původní, se velice snadno tento nový měnič nastaví. Připojení USB RS485 15

16 Vestavěné pokročilé zabezpečení Čerstvý vzduch Rychlost Snazší otevírání dveří Diferenční tlak Volitelný síťový vypínač Tento vypínač přerušuje síťové napájení a je vybaven volně použitelným pomocným kontaktem. Síťový vypínač chrání osoby provádějící údržbu a čištění. Volitelný síťový vypínač také snižuje montážní náklady. Vypínač lze zabezpečit proti neoprávněnému použití třemi různými zámky. Požární režim Aktivací funkce Požární režim v měniči VLT se zajistí bezpečný a trvalý provoz v aplikacích, jako je řízení tlaku vzduchu na schodištích, provoz ventilátorů na parkovištích nebo odvádění kouře z daných prostor. Přehledná indikace Požární režim je na displeji jasně indikován, aby nemohlo dojít k jeho přehlédnutí. Je-li nastaven, měnič nebere ohled na vlastní zabezpečení a pokračuje v provozu i v případě, že by mohlo dojít k jeho trvalému poškození vlivem přehřátí nebo přetížení. Cílem je udržet motor v provozu i za cenu jeho zničení. Přímé připojení sítě Je-li funkce přímého připojení sítě k dispozici, měnič VLT HVAC Drive v mimořádných situacích nejen obětuje sebe, ale navíc je schopen přemostit se tak, aby se motor přímo připojil na napájecí síť a zůstal v provozu tak dlouho, dokud síť poskytuje napájení a dokud je motor funkční. Typické aplikace Odstranění kouře z dopravních tunelů, stanic metra, schodišť. 16

17 Funkce vyhrazené pro čerpadla Měniče VLT HVAC Drive poskytují velké množství funkcí určených pro čerpadla. Byly vyvinuty ve spolupráci s OEM uživateli, dodavateli a výrobci z celého světa. Vestavěný regulátor kaskády čerpadel Regulátor kaskády čerpadel rozděluje provozní hodiny rovnoměrně na více čerpadel, minimalizuje opotřebení a poškození jednotlivých čerpadel a zajišťuje dokonalý stav všech čerpadel. Důležité dodávky vody Zajištění důležité dodávky vody v případě úniku vody nebo poškození potrubí. Jedná se například o ochranu proti přetížení snížením rychlosti, kdy bude dodávka zajištěna při menším průtoku. Klidový režim Klidový režim nastane, když měnič detekuje malý nebo nulový průtok. Místo trvalého provozu pouze zvýší tlak a potom se vypne, aby uspořil energii. Jakmile tlak poklesne pod stanovenou mez, měnič se opět automaticky zapne. 1 Ochrana nasucho běžícího čerpadla a konec křivky Ochrana nasucho běžícího čerpadla a konec křivky se týkají situace, kdy čerpadlo běží, aniž by vytvářelo požadovaný tlak - jako by se přerušil přívod vody nebo došlo k úniku vody z potrubí. Měnič vyhlásí poplach a vypne čerpadlo nebo provede jiný předem naprogramovaný zásah. 2 Automatické ladění PI regulátorů Při automatickém ladění PI regulátorů měnič sleduje, jakým způsobem systém reaguje na zásahy vykonávané měničem a příslušně se adaptuje, vypočítává hodnoty složek P a I tak, aby se přesně a rychle dosáhlo stabilního provozu. Nastavení se provádí u všech PI regulátorů samostatně ve 4 položkách menu. Přesné nastavení složek P a I při spuštění není nutné. Tím se sníží čas nutný k uvedení do provozu a samozřejmě náklady. 3 Kompenzace průtoku Značných úspor energie a snížení nákladů na montáž se dosáhne kompenzací průtoku u systémů s ventilátory a čerpadly. Tlakový snímač umístěný poblíž ventilátoru nebo čerpadla poskytuje referenční hodnotu, aby byl zachován konstantní tlak na výstupu ze systému. Měnič neustále nastavuje tlak podle křivky systému. 4 Nulový nebo malý průtok Běžící čerpadlo spotřebovává za normálního provozu tím více energie, čím se pohybuje rychleji. Je to dáno křivkou příslušného čerpadla a konkrétní aplikací. Měnič VLT HVAC Drive detekuje situace, kdy čerpadlo běží rychle, ale není plně zatíženo a spotřebovávaná energie neodpovídá optimální situaci. Dojde k tomu v případě, že je cirkulace vody zastavena, čerpadlo běží nasucho nebo když došlo k úniku vody z potrubí

18 Funkce vyhrazené pro ventilátory Uživatelsky příjemné rozhraní, sdružená inteligence a snížená spotřeba energie jsou výhody pro aplikace s ventilátory. Přepočet rychlosti na průtok Měniče VLT HVAC Drive jsou schopny přepočítávat hodnoty z rychlostního tlakového snímače na hodnoty průtoku. Uživatel proto může nastavit měnič tak, aby zajišťoval pevnou hodnotu průtoku nebo pevnou hodnotu diferenciálního průtoku. Tímto způsobem se optimalizuje pohodlí obsluhy i spotřeba energie. Použitím tlakového snímače místo snímače průtoku se ušetří peníze. Inteligentní AHU funkce Měniče VLT HVAC Drive zpracovávají logické funkce a vstupní hodnoty ze snímačů, funkce v reálném čase a časově závislé operace. Mohou proto řídit nejrůznější funkce, jako je: provoz v pracovních dnech a o víkendu kaskádování P-PI pro řízení teploty 3-pásmová regulace vyrovnávání průtoku mezi vstupním/čerstvým a výstupním/ odpadním vzduchem monitoring klínového řemenu Požární režim Požární režim zabraňuje, aby se měnič VLT HVAC Drive zastavil z důvodu vlastní ochrany. V tomto režimu zůstanou důležité ventilátory v provozu bez ohledu na řídicí signály, varovná hlášení a poplachy. Rozšíření kapacity BMS V případě zaintegrování do sítě BMS budou všechna vstupní/výstupní místa měniče HVAC přístupná jako vzdálené vstupy/výstupy a budou rozšiřovat kapacitu BMS. Například lze přímo připojit snímače teploty (Pt1000/Ni1000) do měniče. Sledování rezonance Stisknutím několika tlačítek na místním ovládacím panelu je možné nastavit měnič tak, aby nepracoval v kmitočtových pásmech, v nichž připojené ventilátory způsobují rezonance ventilačního systému. Tím se zlepší komfort v budovách. Řízení tlaku na schodištích V případě požáru může měnič VLT HVAC Drive udržovat na schodištích vyšší tlak vzduchu než v ostatních částech budovy a tím zajistit, aby požární únikové cesty zůstaly bez kouře. Nižší náklady AHU Díky tomu, že měniče VLT HVAC Drive obsahují vestavěný inteligentní regulátor provozu a 4 automaticky laditelné PID regulátory, mohou řídit funkce ventilátorů, ventilů a zvlhčovačů vzduchu. DDC kontroléry budovy se proto uvolní a důležitá data (DP) se uloží. 4 x PID regulátor (Individuální nastavení/zpětná vazba) Regulátor měniče používá vstupní 1 PID regulátor pro řízení uzavřené smyčky motoru připojeného k měniči 3 PID regulátory pro řízení externích uzavřených smyček aplikace HVAC Automatické ladění všech čtyř PID smyček Nejsou již potřeba další regulátory Poskytuje flexibilitu pro systém BMS a zmenšuje zatížení centrálního systému BMS snímač pro měření tlaku, teploty nebo jiných proměnných, na jejichž základě se mění rychlost motoru připojeného k měniči VLT HVAC Drive, který řídí výstupní kmitočet tak, aby odpovídal měnící se zátěži. 3 přídavné PID regulátory lze použít pro externí snímače (tlaku, teploty, průtoku) pro řízení elektrických ventilů topení/chlazení, venkovních/vratných /odsávacích zvlhčovačů nebo jiných externích zařízení aplikace HVAC. 18

19 Funkce vyhrazené pro kompresory Měniče VLT HVAC Drive jsou zkonstruovány tak, aby zajišťovaly flexibilní a inteligentní řízení kompresorů a optimalizovaly chladicí kapacitu při konstantní teplotě a tlaku u vodních chladičů a ostatních aplikací HVAC typických pro použití kompresorů. Nahrazení kaskády jediným kompresorem Měniče VLT HVAC Drive poskytují stejnou flexibilitu s jediným velkým kompresorem použitým místo kaskády 2 nebo 3 menších kompresorů. Měniče VLT HVAC Drive řídí kompresory v mnohem příznivějším rozsahu otáček než je běžné, a to dokonce i při rychlostech vyšších než jmenovitých. Jediný kompresor proto postačuje. Případně lze použít vestavěný regulátor kaskády pro řízení hlavního kompresoru proměnnou rychlostí přímým připojením k VLT HVAC Drive a pro řízení systémem zapnutí/ vypnutí je možno řídit další dva přídavné kompresory. Nastavení požadované teploty Měnič VLT HVAC Drive vypočítává skutečnou teplotu chladiva z měřené hodnoty tlaku a pomocí vestavěného PID regulátoru řídí chod kompresoru. Tento výpočet lze také použít pro nastavení požadované hodnoty, kdy se požadovaná hodnota nastaví prostřednictvím místního ovládacího panelu nebo softwaru MCT 10 přímo ve stupních místo hodnoty tlaku. Méně spuštění a zastavení Z místního ovládacího panelu nebo ze softwaru MCT 10 je možné zadat maximální počet cyklů spuštění/ zastavení během daného časového intervalu. Vzhledem k tomu, že spuštění kompresoru je nejnáročnějším okamžikem jeho provozu, značně se tímto způsobem prodlouží životnost kompresoru. Rychlé spuštění Měniče VLT HVAC Drive poskytují funkci pro otevření obtokového ventilu, aby se kompresor mohl rychle rozběhnout bez zatížení. Měniče VLT HVAC Drive poskytují zvýšený moment o velikosti 110 % po dobu 60 sekund za normálního provozu. Zlepšení energetické účinnosti nepřetržitě Běžně dodávané tradiční klimatizační systémy jsou zkonstruovány pro účinný provoz při plném zatížení a jsou tedy ve skutečnosti během 85 % provozní doby nebo i více předimenzovány. Při tomto částečném zatížení není jejich kapacita využita a dochází ke značným energetickým ztrátám. Proměnná rychlost kompresoru přispívá k lepší využitelnosti energie, její menší spotřebě a přizpůsobení skutečným požadavkům a současně k lepší návratnosti investic. 19

20 Kde všude slouží měniče kmitočtu VLT HVAC Drive Dubajské metro Společnost Danfoss Drives dodává celkem 176 měničů s výkony od 90 do 325 kw pro nové metro v Dubaji ve Spojených Arabských Emirátech, kde budou měniče řídit odsávací ventilátory a zajišťovat ventilaci tunelů. Dubajské metro je projektováno pro přepravu přibližně 1,2 milionu cestujících denně a 355 milionů cestujících ročně. Tropický deštný prales na okraji Berlína Stálá teplota vzduchu 25 C, teplota vody 31 C, žádný déšť a příjemná úroveň vlhkosti 40-60% pro tropické rostliny z celého světa. Ideální počasí pro každého! Toto všechno je možné díky prvotřídnímu systému kontroly teploty vody a vzduchu řízeného měniči kmitočtu VLT HVAC Drive. Budova Opery v australském Sydney Opera v Sydney je jedním ze světových architektonických zázraků a pravděpodobně nejznámější budovou postavenou ve 20.století. V roce 2001 vláda Nového Jižního Walesu poskytla 69 miliónů dolarů pro několik projektů ke zlepšení vybavení budovy a prostředí pro vystupující umělce i návštěvníky. V rámci těchto projektů dodala firma Danfoss měniče kmitočtu. Automobilka General Motors v Šanghaji Společnost Shanghai General Motors Co Ltd. je 50-50% joint-venture společnost vlastněná General Motors a čínskou skupinou Automotive Industry Corporation Group (SAIC). Šanghajská továrna GM má roční kapacitu produkce aut. Firma Danfoss dodala měniče kmitočtu VLT HVAC Drive, které napomáhají udržovat kvalitní pracovní prostředí továrny. Mrakodrap Torre Mayor v Mexico City Torre Mayor je s 55 patry a výškou 225 metrů nejvyšší budovou v Latinské Americe. Měniče kmitočtu Danfoss řídí vytápění a ventilaci této budovy. Lékařské centrum v Orlandu, Florida Měniče kmitočtu Danfoss jsou součástí energeticky úsporného řešení, které umožňuje udržovat komfortní teplotu uvnitř budovy Orlandského regionálního lékařského centra uprostřed slunečné Floridy. 20

21 Specifikace (Základní jednotka bez rozšíření) Síťové napájení (L1, L2, L3) Napájecí napětí V ±10% Napájecí napětí V ±10% Napájecí napětí V ±10% Napájecí napětí V ±10% Kmitočet napájecího napětí 50/60 Hz Účiník (cos φ) pro první harmonickou > 0,98 Spínání vstupního napájení L1, L2, L3 1 2 krát/min. Harmonické rušení Splňuje EN Výstupní údaje (U, V, W) Výstupní napětí Výstupní kmitočet Sepnutí na výstup Délky ramp 0 100% napájecího napětí Hz Bez omezení sec. Digitální vstupy Programovatelné digitální vstupy 6* Měnitelné na digitální výstup 2 (svorka 27, 29) Logika PNP nebo NPN Velikost napětí 0 24 V DC Maximální napětí na vstupu 28 V DC Vstupní odpor Ri Přibližně 4 kω Interval vzorkování 5 ms *2 vstupy mohou použity jako digitální výstupy Analogové vstupy Analogové vstupy 2 Režimy Napětí nebo proud Velikost napětí 0 až +10 V (nastavitelná) Velikost proudu 0/4 až 20 ma (nastavitelná) Přesnost analogových vstupů Max. chyba: 0,5 % z rozsahu Impulsní vstupy Programovatelné impulsní 2* vstupy Velikost napětí 0 24 V DC (pozitivní logika PNP) Přesnost impulsního vstupu Max. chyba: 0,1% z rozsahu (0,1 1 khz) * Využívá některé z digitálních vstupů Analogový výstup Programovatelný analogový výstup Rozsah proudu na analogovém výstupu Max. zátěž na analogovém výstupu proti zemi (svorka 30) Přesnost analogového výstupu Řídicí karta Rozhraní USB Zástrčka USB Rozhraní RS485 Max. zatížení (10 V) Max. zatížení (24 V) Reléový výstup Programovatelné reléové výstupy Max. zatížení svorek (AC) 1-3 (rozpínací), 1-2 (spínací), 4-6 (rozpínací) Max. zatížení svorek (AC) 4-5 (spínací) Min. zatížení svorek 1-3 (rozpínací), 1-2 (spínací), 4-6 (rozpínací), 4-5 (spínací) Externí parametry, prostředí 1 0/4 20 ma 500 Ω Max. chyba: 1% z rozsahu 1,1 (plná rychlost) Typ B Až 115 kbaudů 15 ma 200 ma V AC, 2 A 400 V AC, 2 A 24 V DC 10 ma, 24 V AC 20 ma Krytí IP 00, IP 20, IP 21, IP 54, IP 55, IP 66 Vibrační test 1,0 g (D, E & F-kryt: 0,7 g) Max. relativní vlhkost Okolní teplota Galvanická izolace Agresivní prostředí (IEC ) Síťová komunikace Fieldbus Standardně zabudováno: FC Protocol N2 Metasys FLN Apogee Modbus RTU 5% 95% (IEC ; třída 3C3 (bez kondenzace) během provozu) Max. 50 C I/O v souladu s PELV Bez povrchové úpravy třídy 3C2, volitelná povrchová úprava třídy 3C3 Volitelné: Profibus (MCA 101) DeviceNet (MCA 104) LonWorks (MCA 108) BACnet (MCA 109) Digitální výstup Programovatelné digitální/ pulsní výstupy Velikost napětí na digitálním/ pulzním výstupu Maximální výstupní proud (odebíraný nebo poskytovaný) Maximální výstupní kmitočet na pulzním výstupu Přesnost pulzního výstupu V DC 40 ma 0 až 32 khz Max. chyba: 0,1% z rozsahu Ochranné funkce pro prodloužení bezporuchové provozní doby Elektronická tepelná ochrana motoru proti přetížení Funkce sledování odváděného tepla umožňuje odpojit měnič od napájecí sítě při překročení teploty chladiče nad 95 C ± 5 C. Měnič je chráněn proti zkratu na svorkách motoru U, V, W Měnič je chráněn proti zemnímu spojení na svorkách motoru U, V, W Ochrana proti ztrátě fáze sítě Global Marine 21

22 Napájení, proudy a krytí T V T V T V T V IP 20 IP 21 IP 55 IP 66 [A] [A] IP 00 IP 20 IP 21 IP 54 IP 55 IP 66 FC 102 [kw] [A] 440 V >440 V 400 V 460 V 550 V >550 V 550 V 690 V P1K1 1,1 6,6 3 2,7 2,6 2,4 P1K5 1,5 7,5 A2 A2 4,1 3,4 2,9 2,7 P2K2 2,2 10,6 A5 A5 5,6 4,8 A2 A2 A5 A5 4,1 3,9 A3 A3 A5 A5 P3K0 3 12,5 7,2 6,3 5,2 4,9 A3 A3 P3K7 3,7 16,7 P4K0 4,0 10 8,2 A2 A2 6,4 6,1 P5K5 5,5 24, A5 A5 9,5 9 A3 A3 A5 A5 A3 A3 P7K5 7,5 30,8 B3 B1 B1 B ,5 11,5 11 P11K 11 46, P15K 15 59,4 B2 B2 B2 B B3 B1 B1 B B3 B1 B1 B1 P18K 18 74,8 37, P22K C1 C1 C C3 B2 B2 B2 B2 B2 B2 P30K B B4 P37K C4 C2 C2 C2 P45K C1 C1 C C1 C1 C C3 C3 P55K P75K P90K C4 C2 C2 C C4 C2 C2 C D3 D1 D1 P D3 D1 D1 P P D4 D2 D2 P D4 D2 D2 P [A] IP 20 IP 21 IP 55 IP 66 [A] IP 00 IP 21 IP 54/55 IP 00/Šasi IP 20/Šasi IP 21/NEMA typ 1 Sada pro upgrade* IP 54/NEMA typ 12 IP 55/NEMA typ 12 IP 66/NEMA typ 4X *Sada MCF 101 IP 21 (upgrade z IP 20 na IP 21) Rozměry (mm) A2 A3 A5 B1 B2 B3 B4 C1 C2 C3 C4 D1 D2 D3 D4 H W D H W Rozměry H a W jsou včetně zadní desky. H+ a W+ rozměry jsou včetně kitu pro zvýšení IP. D rozměr je bez příslušenství ve slotech A nebo B 22

23 Objednací čísla měničů VLT HVAC Drive [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] FC-102 X SXX X X CX X XX [1] Aplikace 102 VLT HVAC Drive FC 102 [2] Power Size P1K1 P1K5 P2K2 P3K0 P3K7 P4K0 P5K5 P7K5 P11K P15K P18K P22K P30K P37K P45K P55K P75K P90K P110 P132 P160 P200 P250 P315 P355 P400 P450 P500 P560 P630 P710 P800 P900 P1M0 P1M2 Viz jmenovité hodnoty výkonu na straně 22 [3] Střídavé síťové napájecí napětí T2 3 x 200/240 V AC (1,1 45 kw) T4 3 x 380/480 V AC T6 3 x 525/600 V AC (1,1 90 kw) T7 3 x 525/690 V AC (45 kw 1,2 MW) [4] Krytí Pro montáž do rozvaděče E00 IP 00 (kryt D3, D4) E20 IP 20 (kryt A2, A3, B3, B4, C3, C4) Samostatné provedení E21 IP 21 (kryt B1, B2, C1, C2, D1, D2, E, F) E54 IP 54 (kryt D1, D2, E, F) E55 IP 55 (kryt A5, B1, B2, C1, C2) E66 IP 66 (kryt A5, B1, B2, C1, C2) Zvláštní provedení C00 P20 E2M P21 E5M P55 IP 00 (kryt E00 vzduchový kanál z nerezové oceli) IP 20 (kryt B4, C3, C4 se zadní deskou) IP 21 (kryt D1, D2 ochranný kryt) IP 21 (kryt jako E21 se zadní deskou) IP 54 (kryt D1, D2 ochranný kryt) IP 55 (kryt jako E55 se zadní deskou) [5] RFI filtr (EN 55011) H1 RFI filtr, třída A1/B (A, B, C) H2 Bez RFI filtru, třída A2 (A, B, C, D, E, F) H3 RFI filtr, třída A1/B (A, B, C) H4 RFI filtr, třída A1 (D, E, F) H6 RFI filtr pro námořní aplikace HX Bez RFI filtru (A, B, C, V) [6] Brzdění a bezpečnost X Bez brzdy IGBT B Namontována brzda IGBT T Bezpečnostní zastavení bez brzdy U S brzdou a bezpečnostním zastavením [7] Displej (místní ovládací panel LCP Local Control Panel) X Zaslepovací kryt, LCP není namontován G LCP 102 namontován numerický LCP N LCP 101 namontován grafický LCP [8] Shodná povrchová úprava elektronických desek (IEC ) X Není shoda (třída 3C3) Shodná povrchová úprava všech el. desek C (třída 3C2) [9] Vstup pro napájecí síť X Není k dispozici 1 Síťový vypínač/(nahradit i níže) 3 Odpojení sítě a pojistky 5 Odpojení sítě, pojistky a sdílení zátěže 7 Pojistky A Pojistky a sdílení zátěže D Svorky pro sdílení zátěže [10] Kabelový vstup X Standardní O Evropský metrický [13] Doplněk A (rozhraní Fieldbus) AX Bez doplňku A0 MCA 101 Profibus DPV1 A4 MCA 104 DeviceNet AG MCA 108 LonWorks AJ MCA 109 BACnet [14] B Option (Application) BX Bez doplňku BK MCB 101 univerzální vstupy/výstupy BP MCB 105 rozšíření reléových výstupů B0 MCB 109 rozšiřující karta analogových I/O [18] Doplněk D (vstup záložního napájení) DX Bez doplňku záložního napájení D0 MCB 107 vstup záložního napájení 24 V DC Pamatujte prosím na to, že nejsou možné všechny kombinace. Při konfiguraci měniče Vám pomůže online konfigurátor, který najdete na adrese: driveconfig.danfoss.com Na základě objednávky obdržíte Vámi nakonfigurovaný měnič VLT HVAC Drive smontovaný a otestovaný při plném zatížení. 23

24 Příklady zapojení Čísla označují svorky na měniči 3 Phase power input 91 (L1) 92 (L2) 93 (L3) 95 PE (U) 96 (V) 97 (W) 98 (PE) 99 Motor DC-Bus +10Vdc 0-10Vdc 0/4-20 ma 0-10Vdc 0/4-20 ma 88 (-) 89 (+) 50 (+10 V OUT) 53 (A IN) 54 (A IN) 55 (COM A IN) 12 (+24V OUT) 13 (+24V OUT) 18 (D IN) S S ON ON ON=0-20mA OFF=0-10V Switch Mode Power Supply 10Vdc 15mA 24Vdc 200mA P V (NPN) 0V (PNP) (R+) 82 (R-) 81 relay relay Brake resistor 240Vac, 2A 240Vac, 2A 400Vac, 2A 19 (D IN) 20 (COM D IN) 27 (D IN/OUT) 24V 24V (NPN) 0V (PNP) 24V (NPN) 0V (PNP) S801 ON 1 2 (COM A OUT) 39 (A OUT) 42 Par ON=Terminated OFF=Open Analog Output 0/4-20 ma 29 (D IN/OUT) 0V 24V 24V (NPN) 0V (PNP) 5V S801 0V 32 (D IN) 0V 24V (NPN) 0V (PNP) RS-485 Interface (P RS-485) 68 (N RS-485) 69 RS (D IN) 24V (NPN) 0V (PNP) (COM RS-485) 61 * 37 (D IN) (PNP) = Source (NPN) = Sink * Safe Stop volitelně Tento diagram zobrazuje typické zapojení měničů VLT HVAC Drive. Napájení je zapojeno na svorky 91 (L1), 92 (L2) a 93 (L3) a motor je připojen na svorky 96 (U), 97 (V) a 98 (W). Svorky 88 a 89 se používají pro sdílení zátěže mezi jednotlivými měniči kmitočtu. Analogové vstupy mohou být připojeny na svorky 53 (V nebo ma), 54 (V nebo ma). Tyto vstupy mohou být nastaveny jako žádaná hodnota, zpětná vazba nebo termistorový vstup. Měniče kmitočtu VLT HVAC Drive mají 6 digitálních vstupů, které lze připojit na svorky 18, 19, 27, 29, 32 a 33. Dvě svorky pro digitální vstup/výstup (27 a 29) mohou být nastaveny jako digitální výstupy, které zobrazují aktuální stav nebo varování. Svorka analogového výstupu 42 může ukazovat provozní hodnoty jako např.: 0 I max. Přes svorky 68 (P+) a 69 (N-) komunikačního rozhraní RS 485 lze měnič ovládat a monitorovat pomocí sériové komunikace. 24

25 VAC IP 20 (IP 21*)/šasi A2 A2 A2 A3 A3 Krytí IP 55 + IP 66 /NEMA 12 A5 A5 A5 A5 A5 P1K1 P1K5 P2K2 P3K0 P3K7 Jmenovitý výkon na hřídeli [kw] 1,1 1,5 2,2 3 3,7 Jmenovitý výkon na hřídeli při 208 V [HP] 1,5 2,0 2,9 4,0 4,9 Výstupní proud (3 x V) Výstupní výkon (208 V AC) Max. průřez kabelu (napájení, motor, brzda) Max. vstupní proud (3 x V) Trvalý [A] 6,6 7,5 10,6 12,5 16,7 Přerušovaný [A] 7,3 8,3 11,7 13,8 18,4 Trvalý [kva] 2,38 2,70 3,82 4,50 6,00 [mm 2 ] ([AWG]) Trvalý [A] 5,9 6,8 9,5 11,3 15,0 Přerušovaný [A] 6,5 7,5 10,5 12,4 16,5 Max. hodnota vstupních pojistek [A] Prostředí Odhadovaná výkonová ztráta při max. jmen. zatížení [W] Hmotnost IP 20 [kg] 4,9 4,9 4,9 6,6 6,6 IP 21 [kg] 5,5 5,5 5,5 7,5 7,5 IP 55, IP 66 [kg] 13,5 13,5 13,5 13,5 13,5 Účinnost 0,96 0,96 0,96 0,96 0,96 4 (10) IP 20 (IP 21*)/šasi B3 B4 C3 C4 Krytí IP 21/NEMA 1, IP 55 + IP 66/NEMA 12 B1 B2 C1 C2 P5K5 P7K5 P11K P15K P18K P22K P30K P37K P45K Jmenovitý výkon na hřídeli [kw] 5,5 7, , Jmenovitý výkon na hřídeli při 208 V [HP] 7, Výstupní proud (3 x V) Výstupní výkon (208 V AC) Max. průřez kabelu napájení, motor, brzda Max. průřez kabelu se zapojeným síťovým vypínačem Trvalý [A] 24,2 30,8 46,2 59,4 74,8 88, Přerušovaný [A] 26,6 33,9 50,8 65,3 82,3 96, Trvalý [kva] 8,7 11,1 16,6 21,4 26,9 31,7 41,4 51,5 61,2 [mm 2 ] ([AWG ] ) [mm 2 ] ([AWG]) 10 (7) 35 (2) 50 (1/0) (B4 = 35 (2)) 95 (4/0) 120 (250 MCM) 16 (6) 35 (2) 35 (2) 70 (3/0) 185 (kcmil 350) 22,0 28,0 42,0 54,0 68,0 80,0 104,0 130,0 154,0 Max. vstupní proud Trvalý (3 x V) [A] Přerušovaný 24,2 30,8 46,2 59,4 74,8 88,0 114,0 143,0 169,0 Max. hodnota vstupních pojistek [A] Prostředí Odhadovaná výkon. ztráta při max. jmen. zatížení [W] Hmotnost IP 20 [kg] ,5 23, IP 21, IP 55, IP 66 [kg] Účinnost 0,96 0,96 0,96 0,96 0,96 0,97 0,97 0,97 0,97 * (A2, A3, B3, B4, C3 a C4 lze změnit na IP21 pomocí konverzní sady. (podívejte se, prosím, také do části Mechanická montáž v Návodu k obsluze a Sada IP 21/ typ 1 v Příručce projektanta.)) 25

26 VAC IP 20 (IP 21*)/šasi A2 A2 A2 A2 A2 A3 A3 Krytí IP 55 + IP 66 /NEMA 12 A5 A5 A5 A5 A5 A5 A5 P1K1 P1K5 P2K2 P3K0 P4K0 P5K5 P7K5 Jmenovitý výkon na hřídeli [kw] 1,1 1,5 2, ,5 7,5 Jmenovitý výkon na hřídeli při 460 V [HP] 1,5 2,0 2,9 4,0 5,0 7,5 10 Výstupní proud Trvalý [A] 3 4,1 5,6 7, (3 x V) Přerušovaný [A] 3,3 4,5 6,2 7, ,3 17,6 Výstupní proud (3 x V) Výstupní výkon (400 V AC) Výstupní výkon (460 V AC) Max. průřez kabelu (napájení, motor, brzda) Max. vstupní proud (3 x V) Max. vstupní proud (3 x V) Trvalý [A] 2,7 3,4 4,8 6,3 8, ,5 Přerušovaný [A] 3,0 3,7 5,3 6,9 9,0 12,1 15,4 Trvalý [kva] 2,1 2,8 3,9 5,0 6,9 9,0 11,0 Trvalý [kva] 2,4 2,7 3,8 5,0 6,5 8,8 11,6 [mm 2 ] ([AWG]) Trvalý [A] 2,7 3,7 5,0 6,5 9,0 11,7 14,4 Přerušovaný [A] 3,0 4,1 5,5 7,2 9,9 12,9 15,8 Trvalý [A] 2,7 3,1 4,3 5,7 7,4 9,9 13,0 Přerušovaný [A] 3,0 3,4 4,7 6,3 8,1 10,9 14,3 Max. hodnota vstupních pojistek [A] Prostředí Odhadovaná výkonová ztráta při max. jmen. zatížení [W] Hmotnost IP 20 [kg] 4,8 4,9 4,9 4,9 4,9 6,6 6,6 IP 55, IP 66 [kg] 13,5 13,5 13,5 13,5 13,5 14,2 14,2 Účinnost 0,96 0,97 0,97 0,97 0,97 0,97 0,97 4 (10) IP 20 (IP 21*)/šasi B3 B4 C3 C4 Krytí IP 21/NEMA 1, IP 55 + IP 66/NEMA 12 B1 B2 C1 C2 P11K P15K P18K P22K P30K P37K P45K P55K P75K P90K Jmenovitý výkon na hřídeli [kw] , Jmenovitý výkon na hřídeli při 460 V [HP] Výstupní proud Trvalý [A] , (3 x V) Přerušovaný [A] 26,4 35,2 41,3 48,4 67,1 80, Výstupní proud (3 x V) Výstupní výkon (400 V AC) Výstupní výkon (460 V AC) Max. průřez kabelu napájení, motor, brzda Max. průřez kabelu sítě se zapojeným síťovým spínačem Trvalý [A] Přerušovaný [A] 23,1 29,7 37, ,6 71, Trvalý [kva] 16,6 22, ,5 42,3 50,6 62,4 73, Přerušovaný [kva] 16,7 21,5 27,1 31,9 41,4 51,8 63,7 83, [mm 2 ] ([AWG]) [mm 2 ] ([AWG]) 10 (7) 35 (2) 50 (1/0) (B4 = 35 (2)) 95 (4/0) 120 (250 MCM) 1) 16 (6) 35 (2) 70 (3/0) 185 (kcmil 350) Max. vstupní proud Trvalý (3 x V) [A] Přerušovaný 24,2 31,9 37, ,5 72,6 90, Max. vstupní proud Trvalý (3 x V) [A] Přerušovaný 20,9 27,5 34,1 39,6 51,7 64,9 80, Max. hodnota vstupních pojistek [A] Prostředí Odhadovaná výkon. ztráta při max. jmen. zatížení [W] Hmotnost IP 20 [kg] ,5 23,5 23, IP 21, IP 55, IP 66 [kg] Účinnost 0,98 0,98 0,98 0,98 0,98 0,98 0,98 0,98 0,98 0,99 * (A2, A3, B3, B4, C3 a C4 lze změnit na IP21 pomocí konverzní sady. Kontaktujte společnost Danfoss. (podívejte se, prosím, také do části Mechanická montáž v Návodu k obsluze a Sada IP 21/ typ 1 v Příručce projektanta.)) 1) S brzděním a sdílením zátěže 95 (4/0) 26
