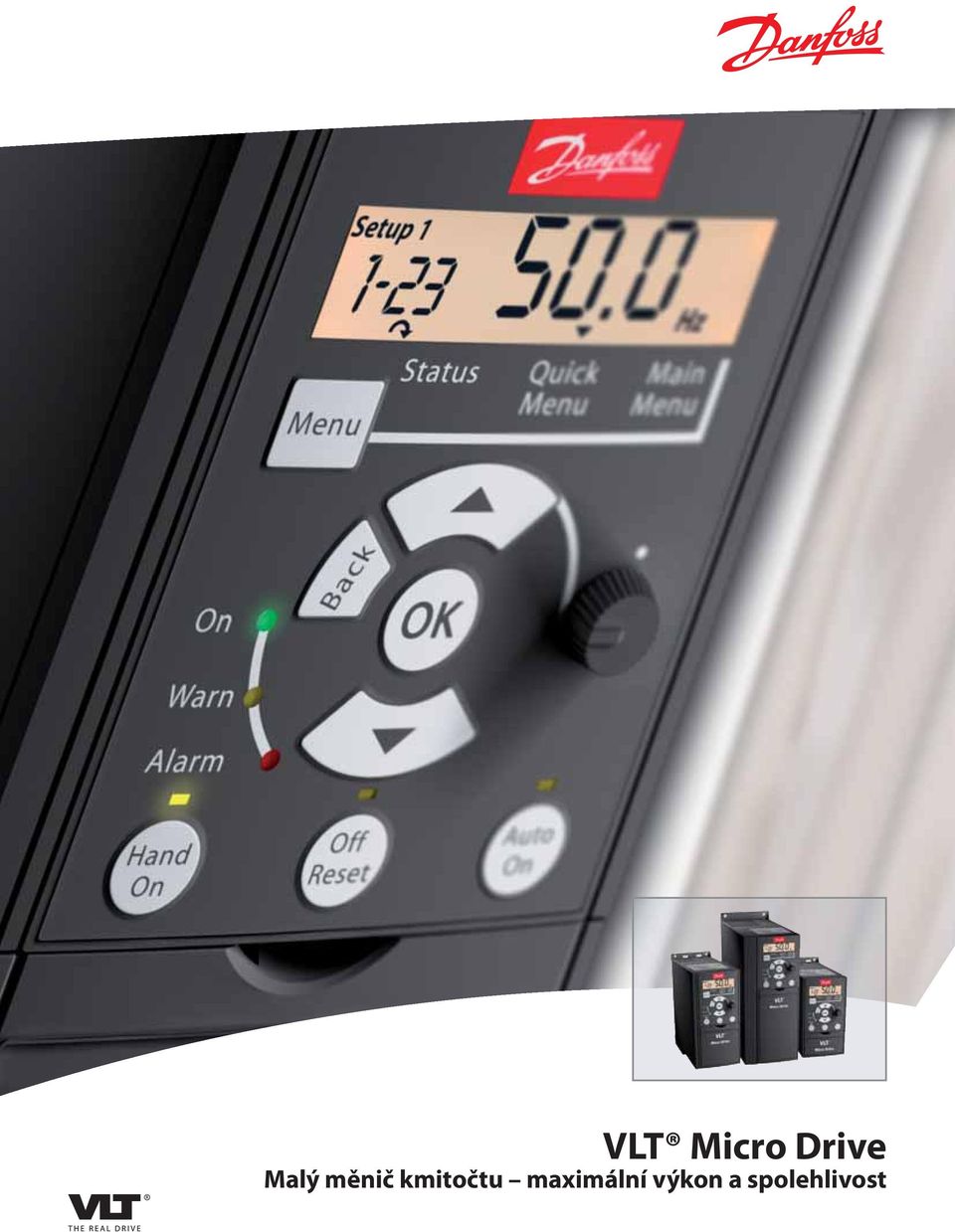

1 1 VLT Micro Drive Malý měnič kmitočtu maximální výkon a spolehlivost

2 Dobře chráněný v krytí IP 20 bez nuceného oběhu vzduchu přes elektronické součásti Špičkové kondenzátory Ovládací panel LCP (odnímatelný za provozu) RFI Filtr LCD displej Připojení sériového rozhraní RS 485 Šroubovací svorky pro připojení uživatelských relé Kabelový vstup zespoda Standardně vyvedený stejnosměrný meziobvod měniče Vstupní/ výstupní svorky Potenciometr Šroubovací svorky pro připojení síťového napájení Bezpečnostní uzemnění min. 4 mm 2 přístupné zepředu Krytí IP 20 i bez krytu svorek Šroubovací svorky pro připojení motoru Připravit Pozor Start! Připojte motorové a napájecí kabely, otočte potenciometrem a sledujte, jak se mění rychlost motoru. Splňuje EU směrnice WEEE a RoHS Měnič kmitočtu VLT Micro Drive je ekologicky šetrný výrobek a splňuje obě směrnice EU: RoHS zakazující použití nebezpečných látek při výrobě a WEEE o likvidaci elektrických a elektronických přístrojů. 2

3 Kompaktní VLT kvalita Měnič kmitočtu VLT Micro Drive je originální VLT měnič kmitočtu nabízející špičkovou spolehlivost, snadnou ovladatelnost, komplexní spektrum funkcí a extrémně snadné nastavení. Svorky jsou očíslovány stejným způsobem jako u ostatních měničů řady VLT. Měnič kmitočtu VLT Micro Drive vyvinula a vyrábí firma Danfoss Drives, přední světový výrobce měničů kmitočtu již od roku 1968 a tvůrce značky VLT The Real Drive. Uživatelsky příjemný Měnič kmitočtu VLT Micro Drive nabízí stejně snadnou ovladatelnost, jakou se vyznačují všechny měniče řady VLT. Princip Zapoj a spusť Extrémně snadné uvedení do provozu Kopírování nastavení přes lokální ovládací panel Intuitivní struktura parametrů Kompatibilní s VLT softwarem Minimální úsilí minimální časová náročnost Šetří čas Snadné uvedení do provozu více měničů Minimální potřeba čtení manuálu Šetří čas potřebný pro uvedení do provozu Spolehlivý Měnič kmitočtu VLT Micro Drive je plnohodnotný člen řady měničů VLT, nabízející špičkovou kvalitu designu, spolehlivost a uživatelskou příjemnost. Vysoce kvalitní součástky a originální VLT řešení činí z měniče kmitočtu VLT Micro Drive extrémně spolehlivý produkt. Vstupy a výstupy 5 programovatelných digitálních vstupů Možnost přepínání PNP/NPN logiky Pulsní vstup Hz 1 analogový vstup 0 10 V nebo 0 20 ma 1 analogový vstup 0 20 ma Termistorový vstup (analogový/digitální) 1 analogový výstup 0 20 ma 1 relé 240 V AC, 2 A Sériové rozhraní RS485 Modbus RTU Optimální rozptyl tepla Vysoce kvalitní elektronické součástky/ kondenzátory Všechny měniče testovány při plné zátěži přímo u výrobce Uzemnění, tepelná ochrana a ochrana před zkratem Přídavné lakování desek s plošnými spoji Prodloužená životnost Nízké náklady na údržbu Vysoká spolehlivost Bezpečný provoz Prodloužená životnost Kompaktní měnič kmitočtu pro široké spektrum použití Měnič kmitočtu VLT Micro Drive je měnič kmitočtu pro široké spektrum použití, který lze použít k řízení střídavých motorů do výkonu 7,5 kw. Malý měnič špičkový výkon Přes své malé rozměry a možnost snadného nastavení lze měnič kmitočtu VLT Micro Drive nastavit tak, aby zvládal i složitá aplikační nastavení. Pro nastavení optimální energetické účinnosti a provoz lze použít přibližně 100 různých parametrů. Provozní PI-regulátor Automatická optimalizace spotřeby energie (AEO) Automatické vyladění motoru (AMA) 150% přetížitelnost po dobu 1 minuty Letmý start (zachytí otáčející se motor) Elektronické tepelné relé (ETR) Inteligentní regulátor provozu (SLC) Vestavěný RFI filtr Není zapotřebí externí regulátor Nižší spotřeba energie Využití plného potenciálu motoru Nahrazuje potřebu výkonnějšího měniče Bezpečný provoz méně provozních odstávek Náhrada za externí ochranu motoru Umožňuje často vynechat PLC Šetří náklady a prostor 3

4 Kompaktní design Nekompromisní kvalita Zaručená spolehlivost a bezporuchový provoz Instalace měničů vedle sebe šetří prostor Kompaktní design v provedení kniha umožňuje instalaci měničů vedle sebe bez snížení výkonu. Minimální infiltrace prachu Měnič kmitočtu VLT Micro Drive je navržen tak, aby proud vzduchu nucené ventilace neprocházel přes elektronické součásti. Desky s plošnými spoji jsou uvnitř měniče kmitočtu dobře chráněné. Vestavěný RFI filtr Rušivé frekvence z motorových kabelů jsou omezeny pomocí vestavěného RFI filtru, což umožňuje používat až 15ti me trové motorové kabely (stíněné). Splňuje normy EU. Funkce vestavěné brzdy Díky vestavěným funkcím stejnosměrného i střídavého brždění dokáže měnič kmitočtu VLT Micro Drive transformovat kinetickou energii v aplikaci na brzdný výkon ke zpomalení motoru. Vestavěnou brzdu nabízejí všechny měniče kmitočtu od výkonu 1,5 kw výše. Měnič kmitočtu navržený pro spolehlivý provoz v průmyslových aplikacích Inteligentní chladicí systém Teplo vznikající při provozu měniče je odváděno pomocí systému chladicí desky a tím je zajištěna ochrana elektronických součástí před prachem a špínou z provozních prostor. Lakované elektronické součásti jako standard Všechny měniče VLT Micro Drive obsahují elektronické součásti se speciální povrchovou ochranou (lakováním) pro delší životnost a vyšší spolehlivost. Účinný systém chlazení Účinný chladicí systém snadno odvádí teplo z elektronických součástí, čímž se prodlužuje životnost a zvyšuje se spolehlivost měniče kmitočtu. Teplota okolí 50 Vysoce účinný systém chlazení umožňuje provoz měniče při teplotě okolí 50 bez snížení výkonu. Energetická účinnost 98% Vysoce kvalitní výkonové moduly VLT zajišťují úsporný provoz měniče kmitočtu díky nízkým ztrátám. 4

5 Snadno připojitelný displej (i za provozu) s potenciometrem nebo bez potenciometru Ovládací panel LCP bez potencio metru krytí IP 54 Ovládací panel LCP s potencio metrem krytí IP 21 Sada pro externí montáž Funkce kopírování parametrů pomocí LCP Současné zobrazení čísel parametrů a jejich hodnot Označení jednotek (A., V, Hz, otáčky/ minutu, %, s, HP a kw) Označení směru otáčení motoru Indikace používané sady parametrů aktuální ze 2 možných Odnímatelný za provozu Funkce nahrávání a kopírování dat Velké, snadno čitelné znaky Displej čitelný z dálky Provozní tlačítka se při aktivaci rozsvítí Rychlé menu Rychlé menu Danfoss Základní nastavení PI regulátor Možnost externí montáže Osvětlený LCD display Navigační tlačítka Kontrolky Provozní tlačítka Struktura menu Převzata z ostatních měničů řady VLT Snadné zkratky pro zkušené uživatele Možnost současného provozu a úprav v různých sadách parametrů Dvě verze ovládacího panelu. Potenciometr jako volitelný doplněk. Ovládací panel je zobrazen ve skutečné velikosti. V x Š x T = 85 x 65 x 20 mm (Tloušťka s potenciometrem = 28 mm) Vestavěný inteligentní regulátor provozu Smart Logic Controller Inteligentní regulátor provozu je jednoduchý a zároveň velmi inteligentní způsob jak vzájemně zkoordinovat fungování měniče kmitočtu, motoru a vaší aplikace. Smart Logic Controller je schopen monitorovat jakýkoli parametr, který nabývá hodnot TRUE nebo FALSE dle booleovské logiky. To zahrnuje nejen digitální vstupy, ale také logické výrazy, které umožňují sledovat výstupy z čidel a ovlivňovat tak provoz zařízení. Parametry jako teplota, tlak, rychlost proudění, čas, zatížení, frekvence, napětí a další v kombinaci s operátory >, <, =, AND a OR tvoří logické výrazy, které jsou buď pravdivé, nebo nepravdivé. Proto Danfoss nazývá tento regulátor provozu inteligentním. A díky tomu můžete tento regulátor naprogramovat tak, aby reagoval v podstatě na jakoukoli událost. 5

6 Zapojení Tovární nastavení Volitelné doplňky Nastavovací software Nastavovací software VLT Motion Control Tool MCT 10 umožňuje využít celé spektrum funkcí vašeho PC pro získání celkového přehledu nastavení a k řízení i velmi rozsáhlých systémů. Sada pro externí montáž ovládacího panelu LCP Pro připojení lokálního ovládacího panelu LCP do dvířek rozvaděče je k dispozici speciální sada pro externí montáž. Katalogová čísla Ovládací panel VLT LCP 11 s potenciometrem B0100 Ovládací panel VLT LCP 12 bez potenciometru B0101 Sada pro externí montáž ovládacího panelu LCP včetně 3-metrového kabelu B0102 Stínící deska Pro optimalizovanou EMC instalaci. Na požádání jsou k dispozici externí filtry. 6

7 Technické údaje Napájení ze sítě (L1, L2, L3) Napájecí napětí 1 x V ±10% Napájecí napětí 3 x V ±10% Napájecí napětí 3 x V ±10% Interní napájení Výstupní napětí Maximální zatížení (10 V) Maximální zatížení (24 V) 10.5 ± 0.5 V 15 ma 130 ma Výstupní data (U, V, W) Výstupní napětí Výstupní frekvence Výstupní frekvence Spínání na výstupu Rozběhová/doběhová rampa 0-100% napájecího napětí Hz (VVC+ řízení) Hz (U/f řízení) Neomezené sec Digitální vstupy Programovatelné vstupy 5 Logika vstupů PNP nebo NPN Napěťový rozsah 0 24 V Maximální napětí na vstupu 28 V DC Vstupní odpor, Ri Přibližně 4 kω Pulsní vstupy Programovatelné pulsní vstupy 1 Napětí 0 24 V DC (PNP pozitivní logika) Přesnost pulsního vstupu (0,1 110 khz) Frekvence pulsního vstupu Maximální chyba: 0,1% celého rozsahu Hz Analogové vstupy Počet analogových vstupů 2 Režimy 1 proudový/1 napěťový nebo proudový Napěťový rozsah 0 10 V (nastavitelné měřítko) Proudový rozsah 0/4 20mA (nastavitelné měřítko) Reléové výstupy Programovatelné reléové výstupy 1 Maximální zatížení svorek 240 V AC, 2 A Délka kabelů Maximální délka motorového kabelu, Stíněný Maximální délka motorového kabelu, Nestíněný Krytí/ odolnost vůči prostředí 15 m 50 m Krytí IP 20 Vibrační test 0.7 g Maximální relativní vlhkost Agresivní prostředí Teplota okolí 24-hodinový teplotní průměr 5% 95% (IEC ; Třída 3K3 (nekondenzující) za provozu (IEC ), lakovaní, třída 3C3 Maximálně 50 C Maximálně 45 C Ochranné prvky Elektronická tepelná ochrana motoru proti přehřátí Tepelný monitoring chladicí mřížky chrání měnič kmitočtu před přehřátím Měnič kmitočtu je chráněn před zkratem na motorových svorkách U, V, W Měnič kmitočtu je chráněn uzemněním na motorových svorkách U, V, W Analogový výstup Programovatelné analogové výstupy Proudové rozpětí na analogovém výstupu Maximální zatížení na analogovém výstupu Přesnost na analogovém výstupu 1 0/4 20 ma 500 Ω Maximální chyba: 1% celého rozsahu Katalogová čísla Výkon [kw] Proud [I-jmenovitý] 200 V 400 V 1-fázový 3-fázový Proud [I-jmenovitý] 3-fázový 0,18 1,2 132F0001 0,25 1,5 132F0008 0,37 2,2 132F F0009 1,2 132F0017 0,75 4,2 132F F0010 2,2 132F0018 1,5 6,8 132F F0012 3,7 132F0020 2,2 9,6 132F F0014 5,3 132F0022 3,0 7,2 132F0024 3,7 15,2 132F0016 4,0 Micro měniče kmitočtu od výkonu 9 132F0026 5,5 1,5 kw výše jsou vybaveny F0028 7,5 vestavěnou brzdou. 15,5 132F0030 M1 Rozměry skříně (včetně montážních úchytek) [mm] M1 M2 M3* Výška V prodeji od Šířka roku 2007 Hloubka* mm verze s potenciometrem M2 M3 7

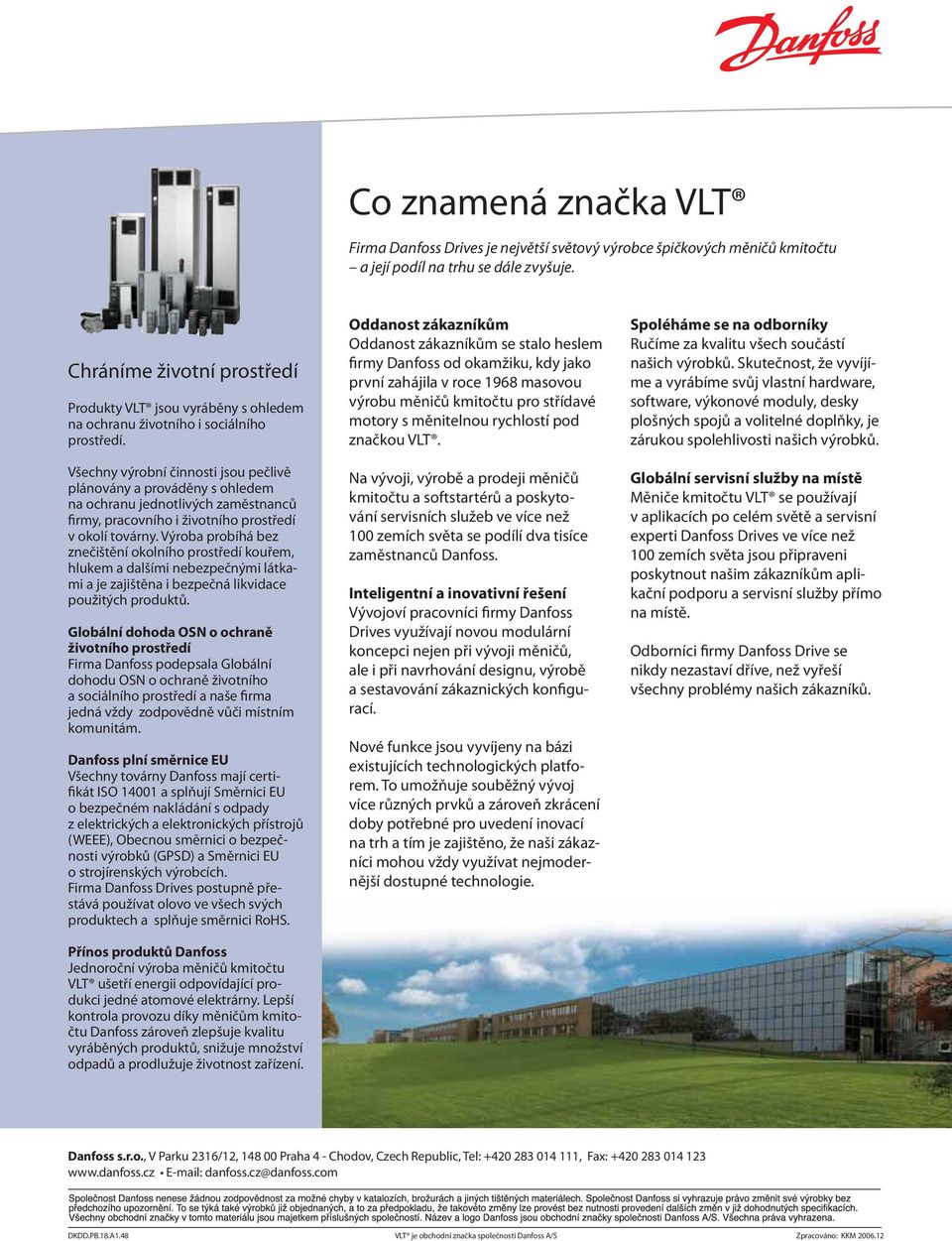

8 Co znamená značka VLT Firma Danfoss Drives je největší světový výrobce špičkových měničů kmitočtu a její podíl na trhu se dále zvyšuje. Chráníme životní prostředí Produkty VLT jsou vyráběny s ohledem na ochranu životního i sociálního prostředí. Všechny výrobní činnosti jsou pečlivě plánovány a prováděny s ohledem na ochranu jednotlivých zaměstnanců firmy, pracovního i životního prostředí v okolí továrny. Výroba probíhá bez znečištění okolního prostředí kouřem, hlukem a dalšími nebezpečnými látkami a je zajištěna i bezpečná likvidace použitých produktů. Globální dohoda OSN o ochraně životního prostředí Firma Danfoss podepsala Globální dohodu OSN o ochraně životního a sociálního prostředí a naše firma jedná vždy zodpovědně vůči místním komunitám. Danfoss plní směrnice EU Všechny továrny Danfoss mají certifikát ISO a splňují Směrnici EU o bezpečném nakládání s odpady z elektrických a elektronických přístrojů (WEEE), Obecnou směrnici o bezpečnosti výrobků (GPSD) a Směrnici EU o strojírenských výrobcích. Firma Danfoss Drives postupně přestává používat olovo ve všech svých produktech a splňuje směrnici RoHS. Přínos produktů Danfoss Jednoroční výroba měničů kmitočtu VLT ušetří energii odpovídající produkci jedné atomové elektrárny. Lepší kontrola provozu díky měničům kmitočtu Danfoss zároveň zlepšuje kvalitu vyráběných produktů, snižuje množství odpadů a prodlužuje životnost zařízení. Oddanost zákazníkům Oddanost zákazníkům se stalo heslem firmy Danfoss od okamžiku, kdy jako první zahájila v roce 1968 masovou výrobu měničů kmitočtu pro střídavé motory s měnitelnou rychlostí pod značkou VLT. Na vývoji, výrobě a prodeji měničů kmitočtu a softstartérů a poskytování servisních služeb ve více než 100 zemích světa se podílí dva tisíce zaměstnanců Danfoss. Inteligentní a inovativní řešení Vývojoví pracovníci firmy Danfoss Drives využívají novou modulární koncepci nejen při vývoji měničů, ale i při navrhování designu, výrobě a sestavování zákaznických konfigurací. Nové funkce jsou vyvíjeny na bázi existujících technologických platforem. To umožňuje souběžný vývoj více různých prvků a zároveň zkrácení doby potřebné pro uvedení inovací na trh a tím je zajištěno, že naši zákazníci mohou vždy využívat nejmodernější dostupné technologie. Spoléháme se na odborníky Ručíme za kvalitu všech součástí našich výrobků. Skutečnost, že vyvíjíme a vyrábíme svůj vlastní hardware, software, výkonové moduly, desky plošných spojů a volitelné doplňky, je zárukou spolehlivosti našich výrobků. Globální servisní služby na místě Měniče kmitočtu VLT se používají v aplikacích po celém světě a servisní experti Danfoss Drives ve více než 100 zemích světa jsou připraveni poskytnout našim zákazníkům aplikační podporu a servisní služby přímo na místě. Odborníci firmy Danfoss Drive se nikdy nezastaví dříve, než vyřeší všechny problémy našich zákazníků. Danfoss s.r.o., V Parku 2316/12, Praha 4 - Chodov, Czech Republic, Tel: , Fax: danfoss.cz@danfoss.com DKDD.PB.18.A1.48 VLT je obchodní značka společnosti Danfoss A/S Zpracováno: KKM
