1 Windows 2000 Čtecí a zapisovací zařízení karet Krátký návod k obsluze Instalace CHIPDRIVE micro 100, 110 a 120 Obj. č.: CHIPDRIVE micro Vážení zákazníci, děkujemevám za Vaši důvěru a za nákup čtecího a zapisovacího zařízení čipových karet firmy TOWITOKO. Toto zařízení CHIPDRIVE micro, sotva větší než obyčejná krabička na zápalky, Vám spolehlivě poslouží při manipulaci s paměťovými a zabezpečovacími médii příští generace - čipovými kartami. V následujících odstavcích uvádíme popis instalace zařízení CHIPDRIVE micro. Při instalaci dodržte prosím uvedený postup: Nejdříve proveďte instalaci software a poté hardware! Krátký popis postupu instalace CHIPDRIVE micro

Toto zařízení CHIPDRIVE micro, sotva větší než obyčejná krabička na zápalky, Vám spolehlivě poslouží při manipulaci s paměťovými a zabezpečovacími médii příští generace

2 Krok 1: Krok 2: Krok 3: Krok 4: Na počítači spusťte znovu Windows. Ukončete všechny otevřené aplikace. Do šachty CD vložte disk CHIPDRIVE CD. Instalační program se spustí automaticky, jakmile do šachty vložíte CD (nikoliv však u Windows 3.1). Instalaci můžete spustit přímo z CD. Klikněte na menu START Windows a poté [Spusť] (u Windows 3.1: nejprve klikněte na [Soubor] a poté [Spusť]). Vyťukejte např. E:\ Setup.exe a poté stiskněte OK (nebo tento soubor na příslušném nosiči CD nalistujte). A nyní sledujte průběh instalačního programu. Výhybka pro myš Pokud máte obsazeny všechny sériové porty (COM1 až COM8), můžete použít dodanou výhybku pro myš (CHIPDRIVE micro 110 a 120). Dejte prosím pozor na to, že tuto výhybku pro myš můžete použít pouze se sériovou myší a nikoliv s jinými zařízeními, jako jsou např. modemy. Pokud nelze CHIPDRIVE micro správně spustit? [Chybové hlášení: Kein Gerät am Anschluß gefunden. (Nepřipojeno žádné zařízení)] Je port (COM1 až COM8) funkční? Zkontrolujte funkci portu pomocí jiných programů (např. TERMINAL.EXE s odpovídajícím modemem). Je použitý driver (řídící program) aktuální? Používejte vždy jen nejnovější řídící programy. Tyto naleznete na naší homepage : Byla provedena správná konfigurace portu (COM1 až COM8)? Zkontrolujte správnou konfiguraci adresy vstupu a výstupu (I/O) a IRQ Interrupt. Hodnoty musejí být nastaveny tak, aby odpovídaly Vašemu hardware. Správné nastavení portů provedete podle příslušné verze Windows. Je aktivována volba [Použití FIFO-buffer]? Pokud ano, pak tuto aplikaci deaktivujte (také tuto volbu naleznete ve výše uvedené oblasti / ne však pod Windows 3.11). Obr. 1: Potvrzení úspěšné instalace CHIPDRIVE micro 2

$1: nejprve klikněte na [Soubor] a poté [Spusť]). Vyťukejte např. E:\ Setup.exe a poté stiskněte OK (nebo tento soubor na příslušném nosiči CD nalistujte). A nyní sledujte průběh instalačního programu.$

3 Verze zařízení CHIPDRIVE micro CHIPDRIVE micro se dodává s 3 různými přípojkami. Následující vyobrazení ukazují různé zástrčky (konektory), které se používají pro jednotlivé verze. CHIPDRIVE micro 100 CHIPDRIVE micro 110 CHIPDRIVE micro 120 Obr. 2: Verze zařízení CHIPDRIVE micro CHIPDRIVE micro 100 Po instalaci dodaného software můžete čtecí a zapisovací zařízení připojit k počítači. CHIPDRIVE micro 100 připojíte přes port COM (COM1 až COM8). Malý konektor připojte na port PS2 (klávesnice). PC (konektor klávesnice nebo adaptér klávesnice) Klávesnice Použijte tento adaptér klávesnice jen tehdy, pokud nepoužíváte pro Vaši klávesnici konektor PS2. Obr. 3: CHIPDRIVE micro 100 PC (Konektor klávesnice) CHIPDRIVE micro 110 CHIPDRIVE micro 110 připojte na volný port COM (COM1 až COM8) počítače a dále malým konektorem na port PS2 klávesnice. Klávesnici připojte na protilehlou stranu konektoru (viz obr. níže). I v tomto případě můžete použít adaptér klávesnice. Myš 3

2: Verze zařízení CHIPDRIVE micro CHIPDRIVE micro 100 Po instalaci dodaného software můžete čtecí a zapisovací zařízení připojit k počítači. CHIPDRIVE micro 100 připojíte přes port COM (COM1 až COM8).

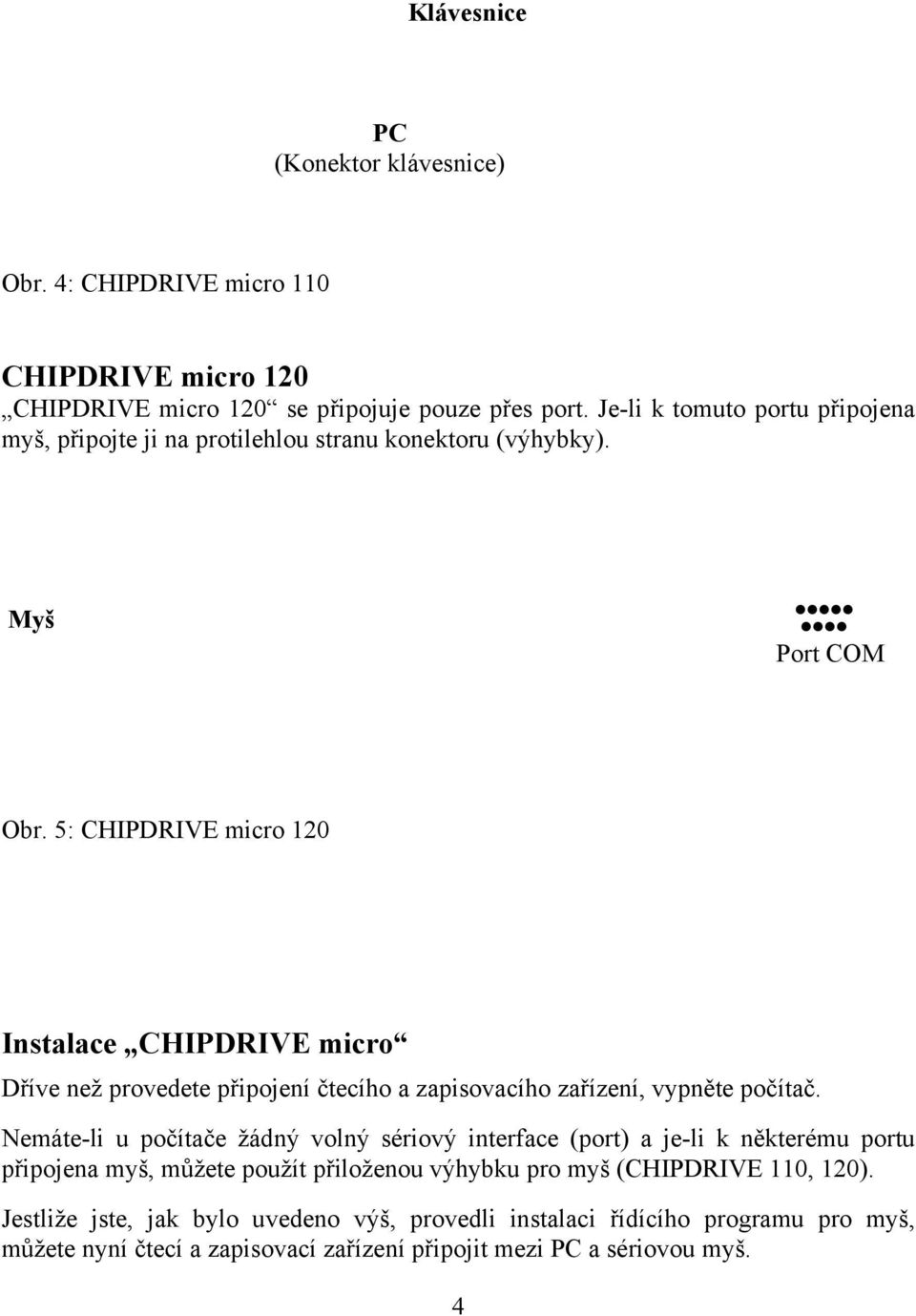

4 Klávesnice PC (Konektor klávesnice) Obr. 4: CHIPDRIVE micro 110 CHIPDRIVE micro 120 CHIPDRIVE micro 120 se připojuje pouze přes port. Je-li k tomuto portu připojena myš, připojte ji na protilehlou stranu konektoru (výhybky). Myš Obr. 5: CHIPDRIVE micro 120 Instalace CHIPDRIVE micro Dříve než provedete připojení čtecího a zapisovacího zařízení, vypněte počítač. Nemáte-li u počítače žádný volný sériový interface (port) a je-li k některému portu připojena myš, můžete použít přiloženou výhybku pro myš (CHIPDRIVE 110, 120). Jestliže jste, jak bylo uvedeno výš, provedli instalaci řídícího programu pro myš, můžete nyní čtecí a zapisovací zařízení připojit mezi PC a sériovou myš. 4

5: CHIPDRIVE micro 120 Instalace CHIPDRIVE micro Dříve než provedete připojení čtecího a zapisovacího zařízení, vypněte počítač.

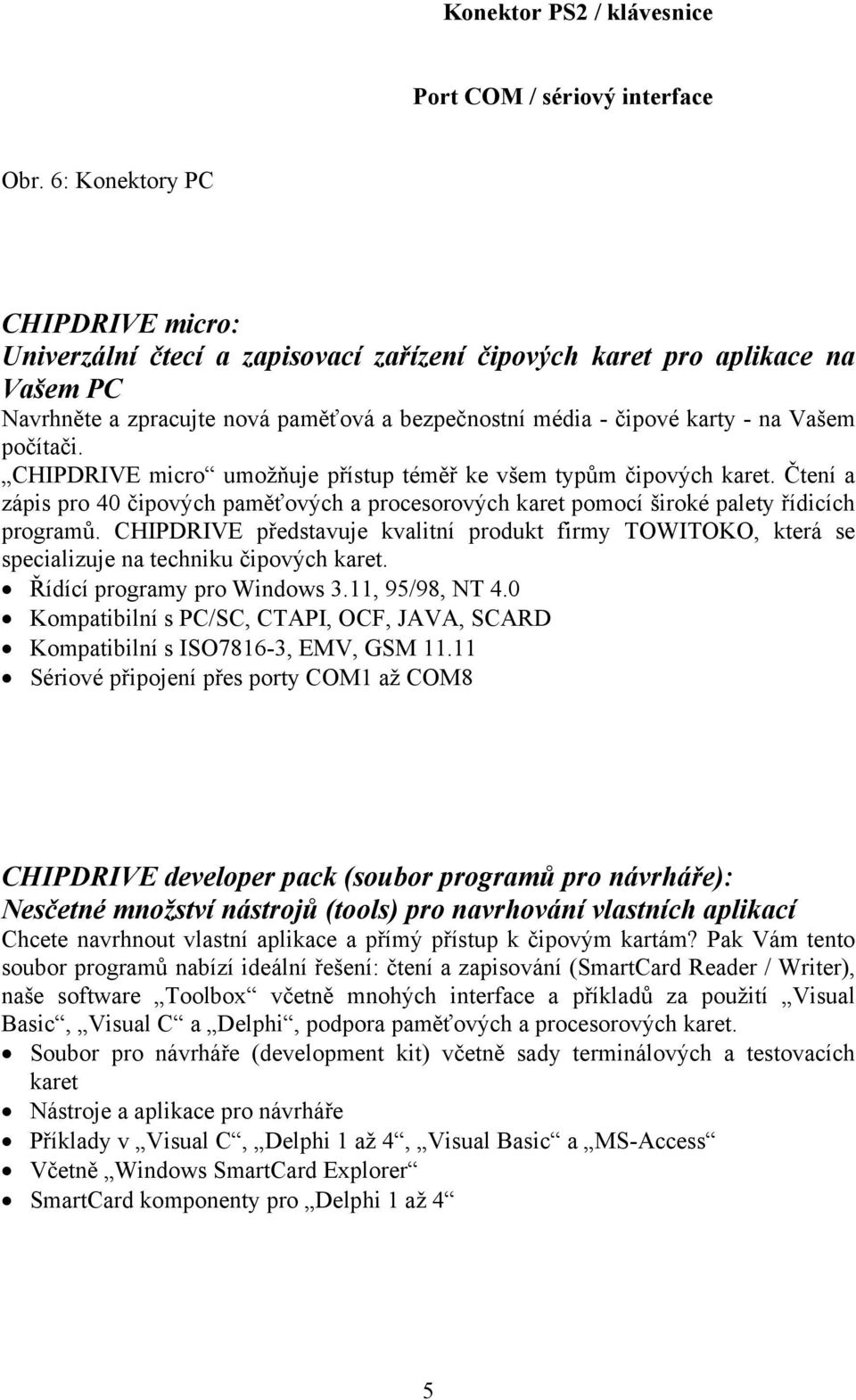

5 Konektor PS2 / klávesnice / sériový interface Obr. 6: Konektory PC CHIPDRIVE micro: Univerzální čtecí a zapisovací zařízení čipových karet pro aplikace na Vašem PC Navrhněte a zpracujte nová paměťová a bezpečnostní média - čipové karty - na Vašem počítači. CHIPDRIVE micro umožňuje přístup téměř ke všem typům čipových karet. Čtení a zápis pro 40 čipových paměťových a procesorových karet pomocí široké palety řídicích programů. CHIPDRIVE představuje kvalitní produkt firmy TOWITOKO, která se specializuje na techniku čipových karet. Řídící programy pro Windows 3.11, 95/98, NT 4.0 Kompatibilní s PC/SC, CTAPI, OCF, JAVA, SCARD Kompatibilní s ISO7816-3, EMV, GSM Sériové připojení přes porty COM1 až COM8 CHIPDRIVE developer pack (soubor programů pro návrháře): Nesčetné množství nástrojů (tools) pro navrhování vlastních aplikací Chcete navrhnout vlastní aplikace a přímý přístup k čipovým kartám? Pak Vám tento soubor programů nabízí ideální řešení: čtení a zapisování (SmartCard Reader / Writer), naše software Toolbox včetně mnohých interface a příkladů za použití Visual Basic, Visual C a Delphi, podpora paměťových a procesorových karet. Soubor pro návrháře (development kit) včetně sady terminálových a testovacích karet Nástroje a aplikace pro návrháře Příklady v Visual C, Delphi 1 až 4, Visual Basic a MS-Access Včetně Windows SmartCard Explorer SmartCard komponenty pro Delphi 1 až 4 5

počítači. CHIPDRIVE micro umožňuje přístup téměř ke všem typům čipových karet. Čtení a zápis pro 40 čipových paměťových a procesorových karet pomocí široké palety řídicích programů.
