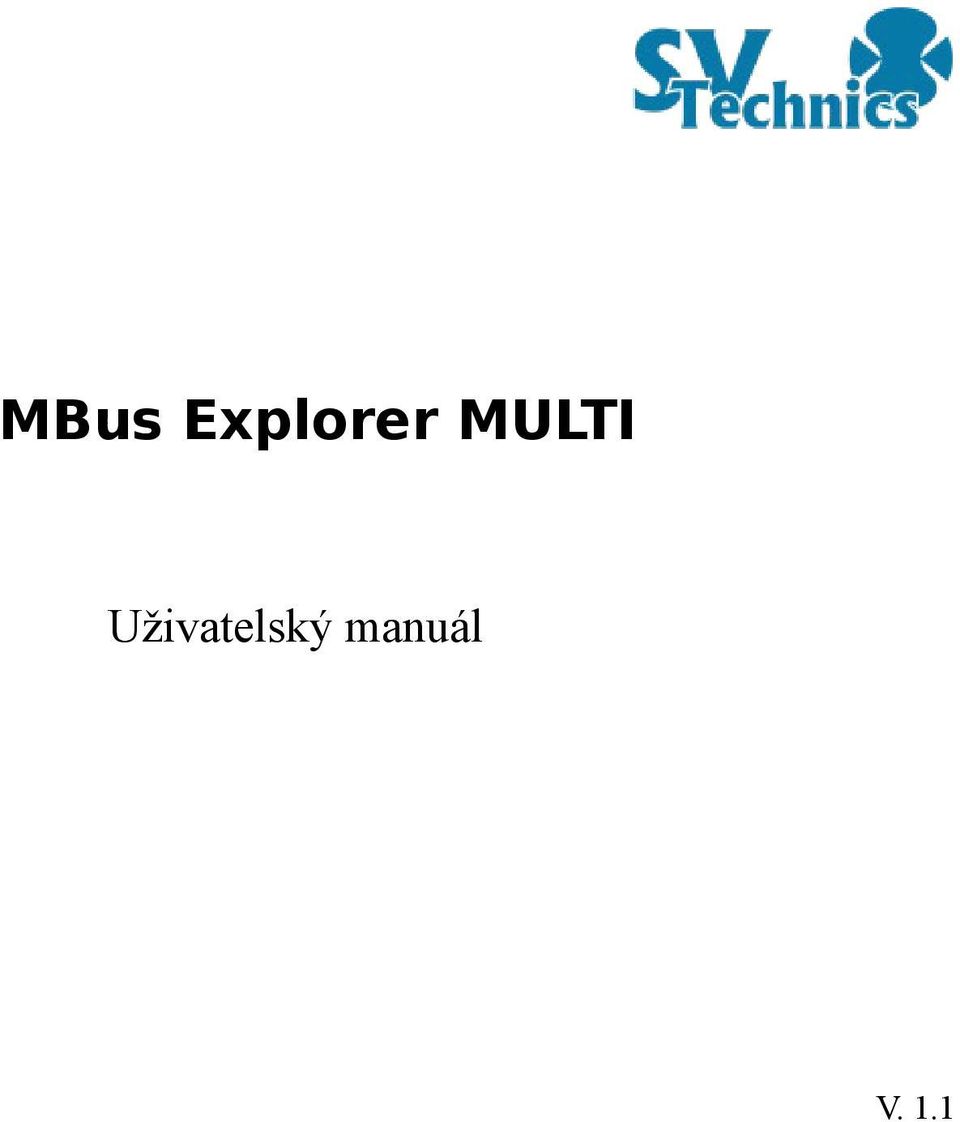

1 MBus Explorer MULTI Uživatelský manuál V. 1.1

2

3 Obsah Sběr dat ze sběrnice Mbus...3 Instalace...3 Spuštění programu...3 Program MBus Explorer Multi...3 Konfigurace sítí...5 Konfigurace přístrojů...6 Nastavení veličin...7 Konfigurace vyčítání...8 Doporučený software...9 Doporučený hardware...9

4 SV Technics Sběr dat ze sběrnice Mbus Sběrnice M-Bus je jednou z nejrozšířenějších sběrnic pro přenos dat v energetice. Sběrnice je standardizovaná jak po stránce hardware tak po stránce protokolu a je definovaná normou ČS EN Pro sběr a prohlížení dat z měřičů vybavených touto sběrnicí slouží programy MBus Explorer a DataView. Program Mbus Explorer běží trvale na PC a přes převodník RS232/MBus, např. IMP5001 sbírá data z přístrojů na sběrnici M-Bus. Data se ukládají v jednoduchém databázovém formátu na disk a uživatel si sám zajišťuje zálohování a správu databázových souborů. Program DataView zobrazuje změřená data a umí generovat tiskové výstupy. Instalace Spusťte instalaci z instalačního CD programu, postupujte podle instrukcí instalačního průvodce. Spuštění programu Po prvním spuštění programu software zobrazí dialogové 3 okno s výzvou k registraci. Registrační číslo získáte po zaslání ID produktu (viz obal instalačního média) a distribučního textu na adresu info@svtech.cz. Program MBus Explorer Multi Je aplikace, pro snadnou konfiguraci a komfortní vyčítání MBus přístrojů a záznam veličin za účelem monitorování hodnot nebo měření spotřeby energií či jiných veličin. Umožňuje připojit až 10 sítí s různými parametry komunikace tj. port, rychlost. V každé síti umí vyčítat až 250 přístrojů podle primární nebo sekundární M-Bus adresy. Pro sběr dat podle primární M-Bus adresy přístroje musí mít správně nakonfigurovanou primární adresu a přístroje musíte do programu zadat ručně. Při komunikaci pomocí sekundární M-Bus adresy si program vyhledá přístroje sám a není nutno přístroje konfigurovat.

5 Spusťte program a zobrazí se okno pro zadání registračních údajů, zatím jen potvrďte stiskem OK. Zobrazí se Vám hlavní okno aplikace. SV Technics činnosti programu a informace o aktuálním čase a datum a čas příštího čtení. Během vyčítání se zde zobrazuje název sítě a název právě vyčítaného přístroje a také aktuální přenosové parametry tj. číslo sériového portu a rychlost. Za běhu programu téměř celou plochu okna programu zabírá tabulka s informacemi o vyčtených veličinách. Zleva jsou informace o názvu sítě, názvu přístroje a identifikaci přístroje. Následuje výrobní číslo přístroje, název veličiny, hodnota a jednotka. Obrázek ukazuje okno, kde nejsou ještě načtena žádná data, za provozu je okno zaplněno vyčtenými daty. Ve spodní části okna je informace o právě probíhající 4

6 SV Technics Konfigurace sítí Konfiguraci sítě spustíte z menu příkazem Nástroje Konfigurace sítí. Zadejte rozsah MBus adres přístrojů pro vyčítání, například Do pole je možné zadávat jednotlivé přístroje oddělené čárkou, nebo rozsahy a jejich kombinace. Př. 1-10, 16, Pokud není konfigurovaná síť povolena, nebudou se z ní vyčítat žádné přístroje (zaškrtávací pole Povolena). Změny v nastavení, pokud je chcete uložit, vždy potvrďte stiskem tlačítka Použít. Vyberte číslo sítě, začínáte-li s programem ponechte číslo 001. Dále zadejte název sítě. Vyberte sériový port na kterém máte připojen MBUS převodník např. IMP5001. Vyberte komunikační rychlost, nejrozšířenější je rychlost 2400bps. 5

7 Konfigurace přístrojů Stiskem tlačítka Vyhledat přístroje přejděte do obrazovky konfigurace přístrojů, kde se nachází informace k jednotlivým přístrojům nastavených v seznamu přístrojů sítě. Přístroje můžete vyhledat pomocí primární, nebo sekundární adresy, stikem tlačítek Hledat s primární adresou a Hledat se sekundární adresou. Program postupně prohledá MBus síť a když na některé MBus adrese najde připojený přístroj, nastaví sloupec Povolený na ANO a vyčte název a sériové číslo přístroje. SV Technics Současně z MBus protokolu vyplní výrobce a jméno přístroje. Název i typ lze měnit. V opačném případě zakáže vyčítání přístroje nastavením položky Povolený na NE. U přístroju lze měnit také MBus adresu, sekundární Mbus adresu, maximální počet vyčítaných rámců a rozšířené ID. Pokud změníte MBus adresu, musíte opětovně načíst nebo nastavit veličiny. Maximální počet rámců je číslo uvádějící maximální počet vyčítaných rámců z přístroje. Pokud přístroj vrací větší počet rámců a hodnoty z dalších rámců už není potřeba zaznamenávat, snižte toto číslo. Rozšířené ID použijte pokud přístroj ukazuje jiné výrobní číslo, než je například na štítku. V rámci bývá obsažena další informace obsahující upřesněné výrobní číslo. Pokud není přístroj povolen, nebude se vyčítat. 6

8 SV Technics Nastavení veličin Stiskněte tlačítko Nastavit veličiny a zobrazí se nastavení veličin pro daný přístroj. Program se po načtení veličin pokusí rozhodnout, zda je veličina důležitá pro záznam a nastaví u ní povolení na ANO. Nyní máte možnost povolit nebo zakázat jednotlivé veličiny, případně si je ještě přizpůsobit. Pokud jste s nastavením spokojeni, můžete si výsledek uložit jako šablonu pro daný typ přístroje. Druhý způsob získání veličin je načtení uložené šablony veličin přístroje. Tento způsob načtení veličin lze využít pro přístroje stejného typu*. Seznam veličin získáte dvěma způsoby. První možnost je načíst veličiny přímo z přístroje. Stiskněte tlačítko Načíst z přístroje, program vyčte vybraný přístroj a uloží do tabulky seznam veličin, který posílá daný přístroj. 7 * Přístroje musí mít stejný formát rámce.

9 Konfigurace vyčítání SV Technics Pokud vložíte název souboru bez cesty, vytvoří se soubor v uživatelském prostoru, který je dán systémovou proměnnou operačního systému Windows %appdata% a podsložkou MBus Solution a je výchozím místem pro ukládání dat u všech podporovaných systémů Microsoft Windows. Po nastavení všech údajů potvrďte zapsání údajů stiskem Ok. Data z přístrojů budou vyčítána pomocí daných časových intervalů, nebo je lze jednorázově vyčíst pomocí hlavního menu Vyčíst, Vyčíst vybranou síť. Konfiguraci vyčítání vyberete z hlavního menu. V konfiguraci si můžete nastavit typ záznamu, buď periodické vyčítání, nebo vyčítání v žádaných časových bodech. Dále si můžete vybrat cílovou složku pro ukládání vyčtených dat. Měli by jste v ní mít dostatek prostoru a měla by být umístěna na lokálním disku. 8

10 SV Technics Doporučený software M-Bus Explorer Multi se dodává také jako součást balíčku M-Bus Solution, kde je také program DataView sloužící pro vizualizaci a zpracování změřených hodnot. Mimo jiné k výpočtu spotřeb energií a objemů spotřeby např. studené a teplé vody. Doporučený hardware Doporučený převodník je IMP5001S pro sítě s maximálním počtem přístrojů 125, nebo IMP5001L pro sítě s maximálním počtem 250 přístrojů. Pro počítače, které nemají sériový port, použijte převodník USB/RS232 s čipem FTDI, např. tohoto provedení: 9

11 SV Technics SV Technics s.r.o. Dalimilova Brno Česká Republika tel.: fax.:
