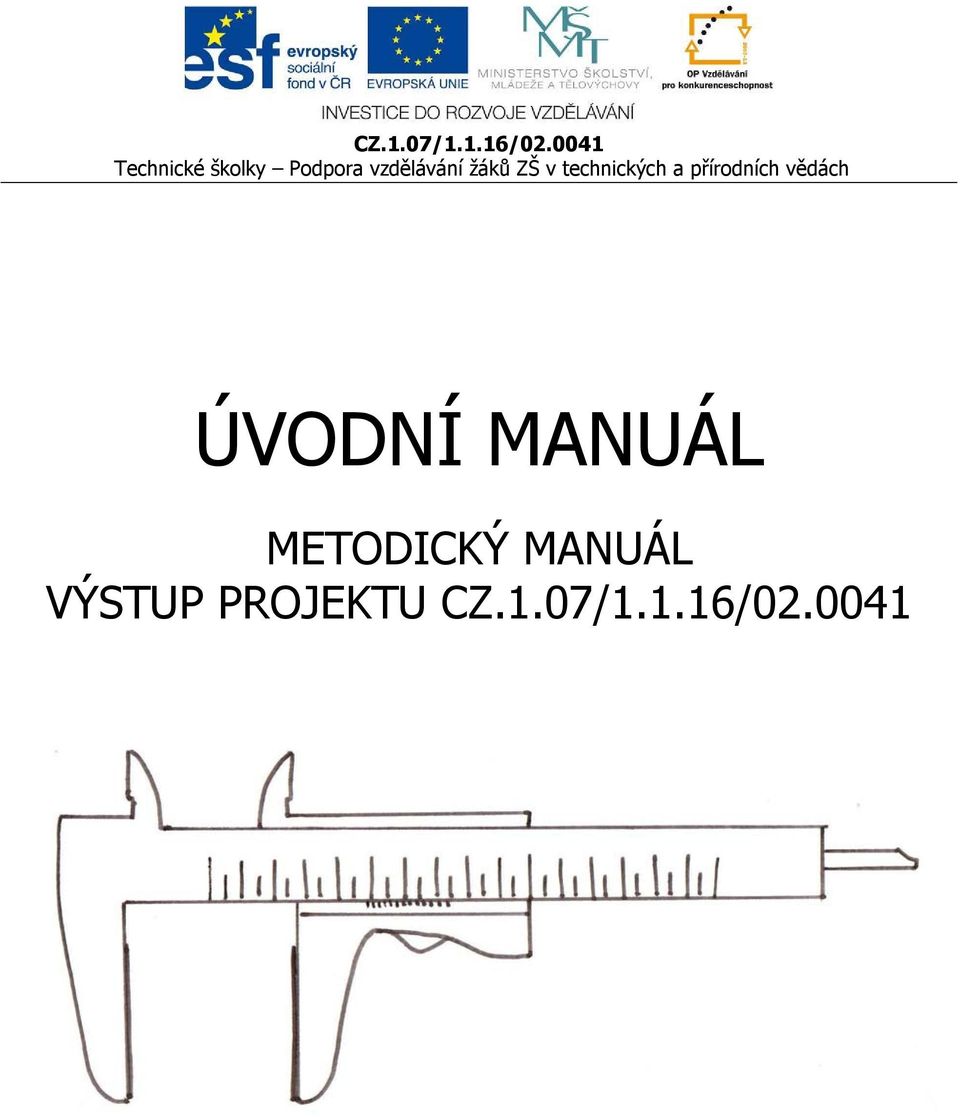

1 h ÚVODNÍ MANUÁL METODICKÝ MANUÁL VÝSTUP PROJEKTU CZ.1.07/1.1.16/

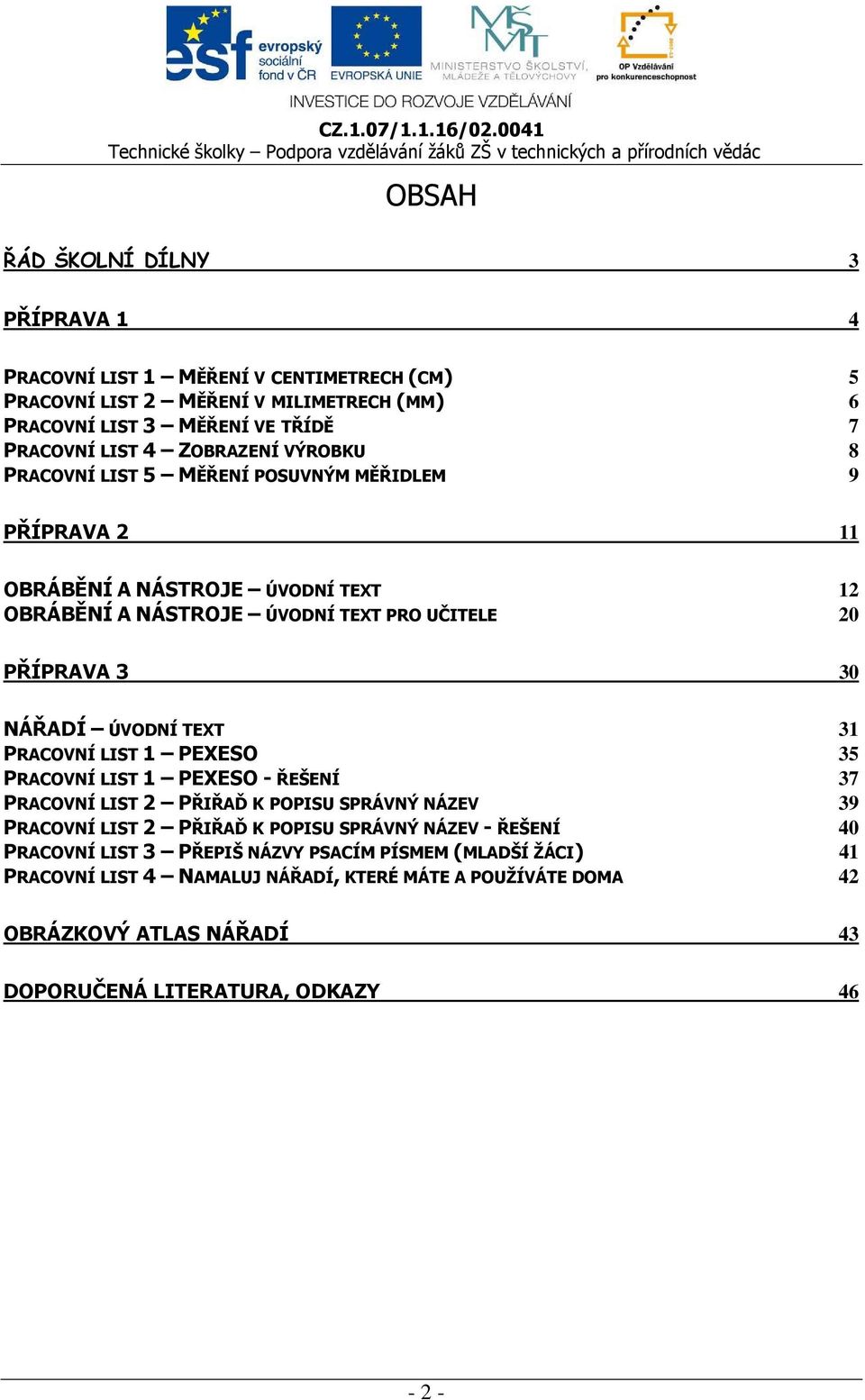

2 OBSAH ŘÁD ŠKOLNÍ DÍLNY 3 PŘÍPRAVA 1 4 PRACOVNÍ LIST 1 MĚŘENÍ V CENTIMETRECH (CM) 5 PRACOVNÍ LIST 2 MĚŘENÍ V MILIMETRECH (MM) 6 PRACOVNÍ LIST 3 MĚŘENÍ VE TŘÍDĚ 7 PRACOVNÍ LIST 4 ZOBRAZENÍ VÝROBKU 8 PRACOVNÍ LIST 5 MĚŘENÍ POSUVNÝM MĚŘIDLEM 9 PŘÍPRAVA 2 11 OBRÁBĚNÍ A NÁSTROJE ÚVODNÍ TEXT 12 OBRÁBĚNÍ A NÁSTROJE ÚVODNÍ TEXT PRO UČITELE 20 PŘÍPRAVA 3 30 NÁŘADÍ ÚVODNÍ TEXT 31 PRACOVNÍ LIST 1 PEXESO 35 PRACOVNÍ LIST 1 PEXESO - ŘEŠENÍ 37 PRACOVNÍ LIST 2 PŘIŘAĎ K POPISU SPRÁVNÝ NÁZEV 39 PRACOVNÍ LIST 2 PŘIŘAĎ K POPISU SPRÁVNÝ NÁZEV - ŘEŠENÍ 40 PRACOVNÍ LIST 3 PŘEPIŠ NÁZVY PSACÍM PÍSMEM (MLADŠÍ ŽÁCI) 41 PRACOVNÍ LIST 4 NAMALUJ NÁŘADÍ, KTERÉ MÁTE A POUŽÍVÁTE DOMA 42 OBRÁZKOVÝ ATLAS NÁŘADÍ 43 DOPORUČENÁ LITERATURA, ODKAZY 46-2-

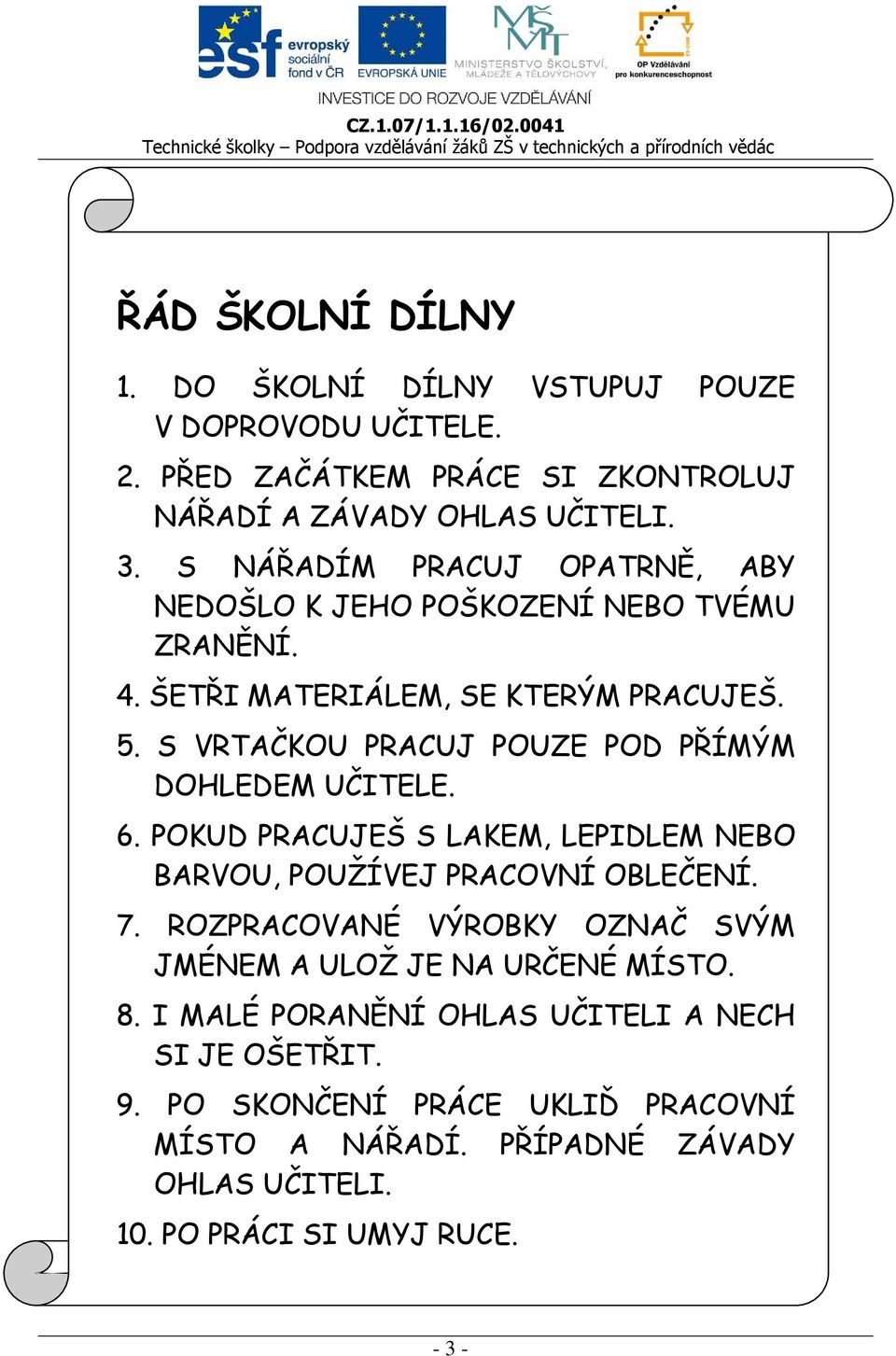

3 ŘÁD ŠKOLNÍ DÍLNY 1. DO ŠKOLNÍ DÍLNY VSTUPUJ POUZE V DOPROVODU UČITELE. 2. PŘED ZAČÁTKEM PRÁCE SI ZKONTROLUJ NÁŘADÍ A ZÁVADY OHLAS UČITELI. 3. S NÁŘADÍM PRACUJ OPATRNĚ, ABY NEDOŠLO K JEHO POŠKOZENÍ NEBO TVÉMU ZRANĚNÍ. 4. ŠETŘI MATERIÁLEM, SE KTERÝM PRACUJEŠ. 5. S VRTAČKOU PRACUJ POUZE POD PŘÍMÝM DOHLEDEM UČITELE. 6. POKUD PRACUJEŠ S LAKEM, LEPIDLEM NEBO BARVOU, POUŽÍVEJ PRACOVNÍ OBLEČENÍ. 7. ROZPRACOVANÉ VÝROBKY OZNAČ SVÝM JMÉNEM A ULOŽ JE NA URČENÉ MÍSTO. 8. I MALÉ PORANĚNÍ OHLAS UČITELI A NECH SI JE OŠETŘIT. 9. PO SKONČENÍ PRÁCE UKLIĎ PRACOVNÍ MÍSTO A NÁŘADÍ. PŘÍPADNÉ ZÁVADY OHLAS UČITELI. 10. PO PRÁCI SI UMYJ RUCE. -3-

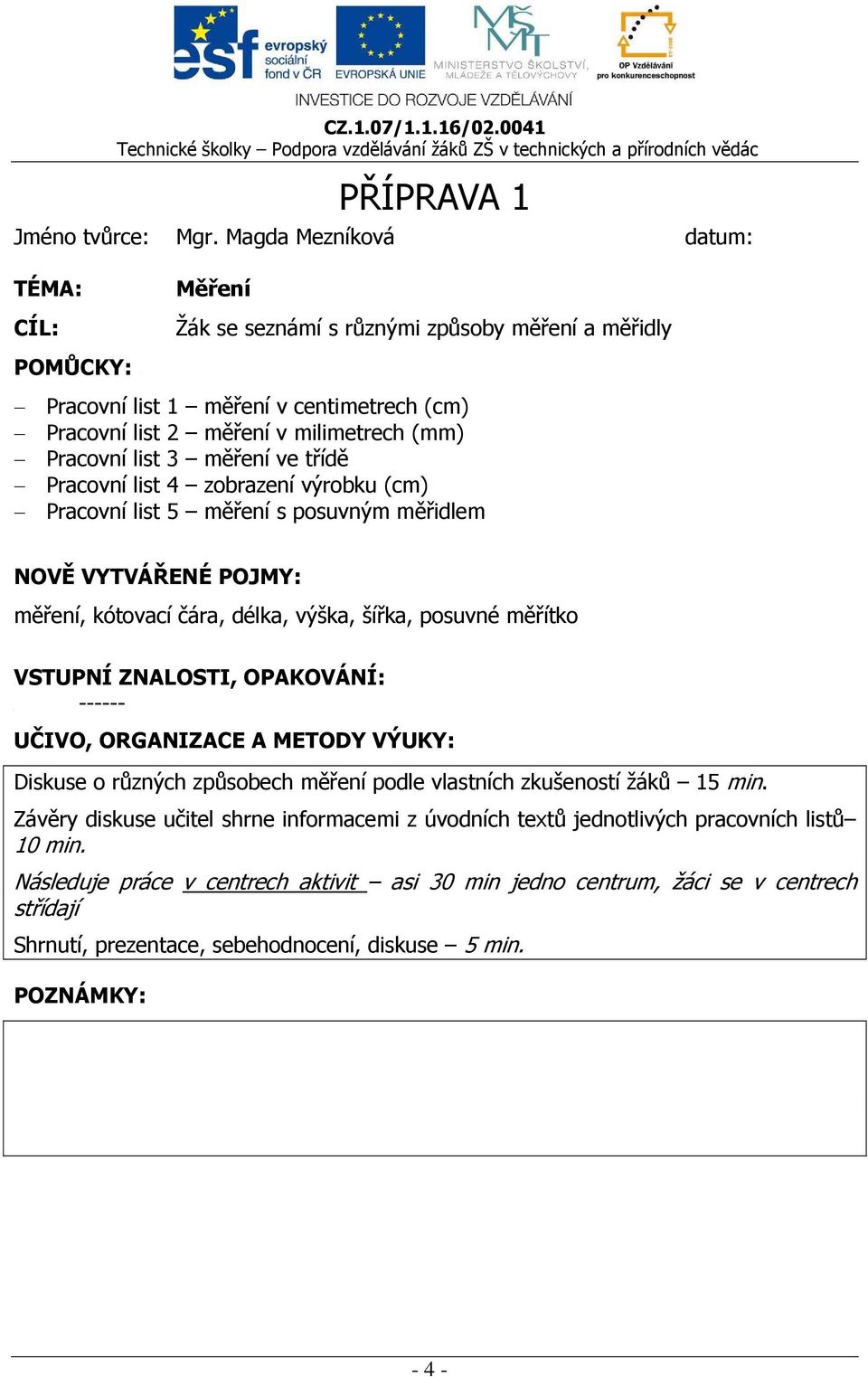

4 PŘÍPRAVA 1 Jméno tvůrce: Mgr. Magda Mezníková datum: TÉMA: CÍL: Měření Žák se seznámí s různými způsoby měření a měřidly POMŮCKY: Pracovní list 1 měření v centimetrech (cm) Pracovní list 2 měření v milimetrech (mm) Pracovní list 3 měření ve třídě Pracovní list 4 zobrazení výrobku (cm) Pracovní list 5 měření s posuvným měřidlem NOVĚ VYTVÁŘENÉ POJMY: měření, kótovací čára, délka, výška, šířka, posuvné měřítko VSTUPNÍ ZNALOSTI, OPAKOVÁNÍ: UČIVO, ORGANIZACE A METODY VÝUKY: Diskuse o různých způsobech měření podle vlastních zkušeností žáků 15 min. Závěry diskuse učitel shrne informacemi z úvodních textů jednotlivých pracovních listů 10 min. Následuje práce v centrech aktivit asi 30 min jedno centrum, žáci se v centrech střídají Shrnutí, prezentace, sebehodnocení, diskuse 5 min. POZNÁMKY: -4-

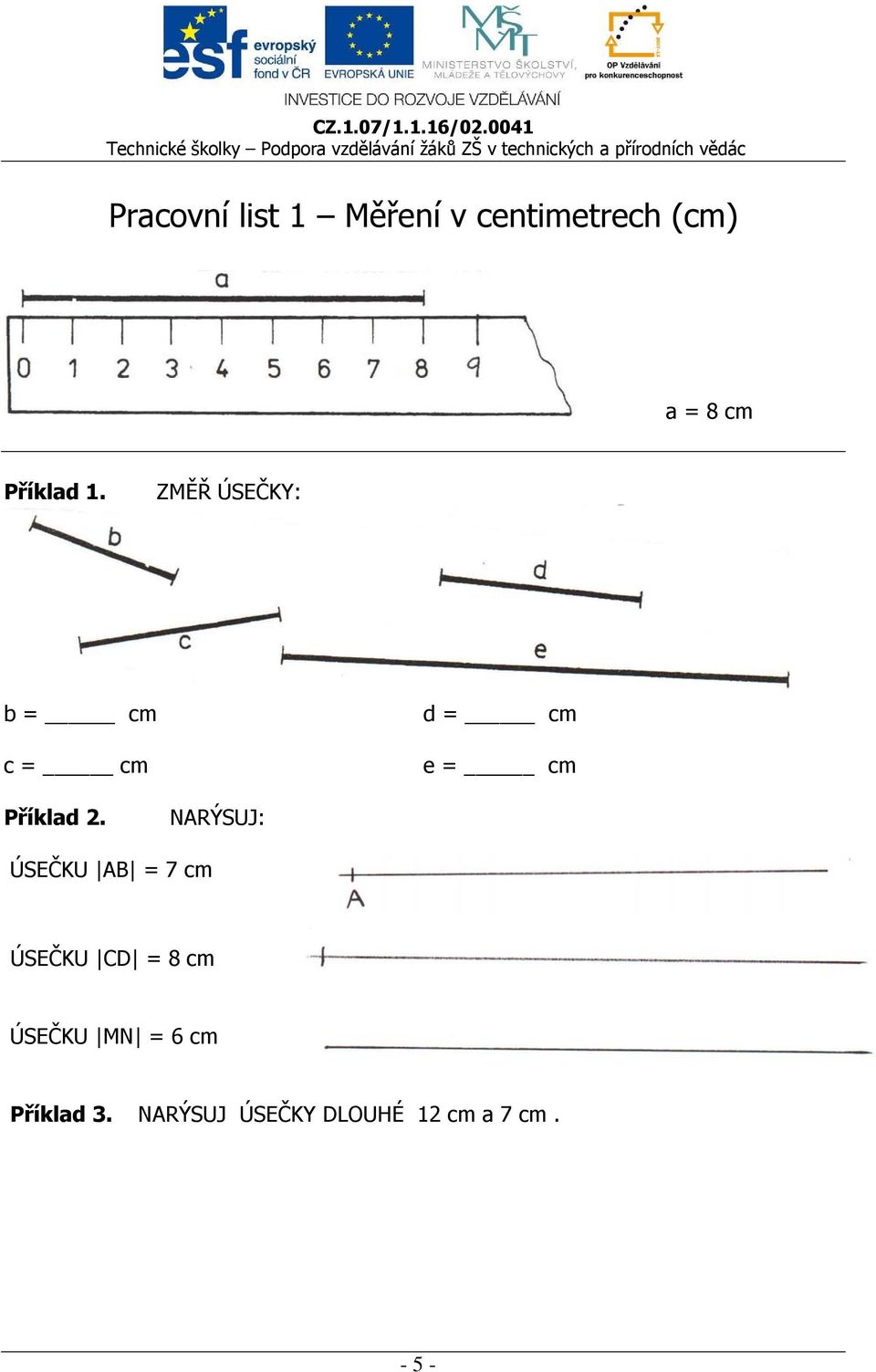

5 Pracovní list 1 Měření v centimetrech (cm) a = 8 cm Příklad 1. ZMĚŘ ÚSEČKY: b = cm c = cm d = cm e = cm Příklad 2. NARÝSUJ: ÚSEČKU AB = 7 cm ÚSEČKU CD = 8 cm ÚSEČKU MN = 6 cm Příklad 3. NARÝSUJ ÚSEČKY DLOUHÉ 12 cm a 7 cm. -5-

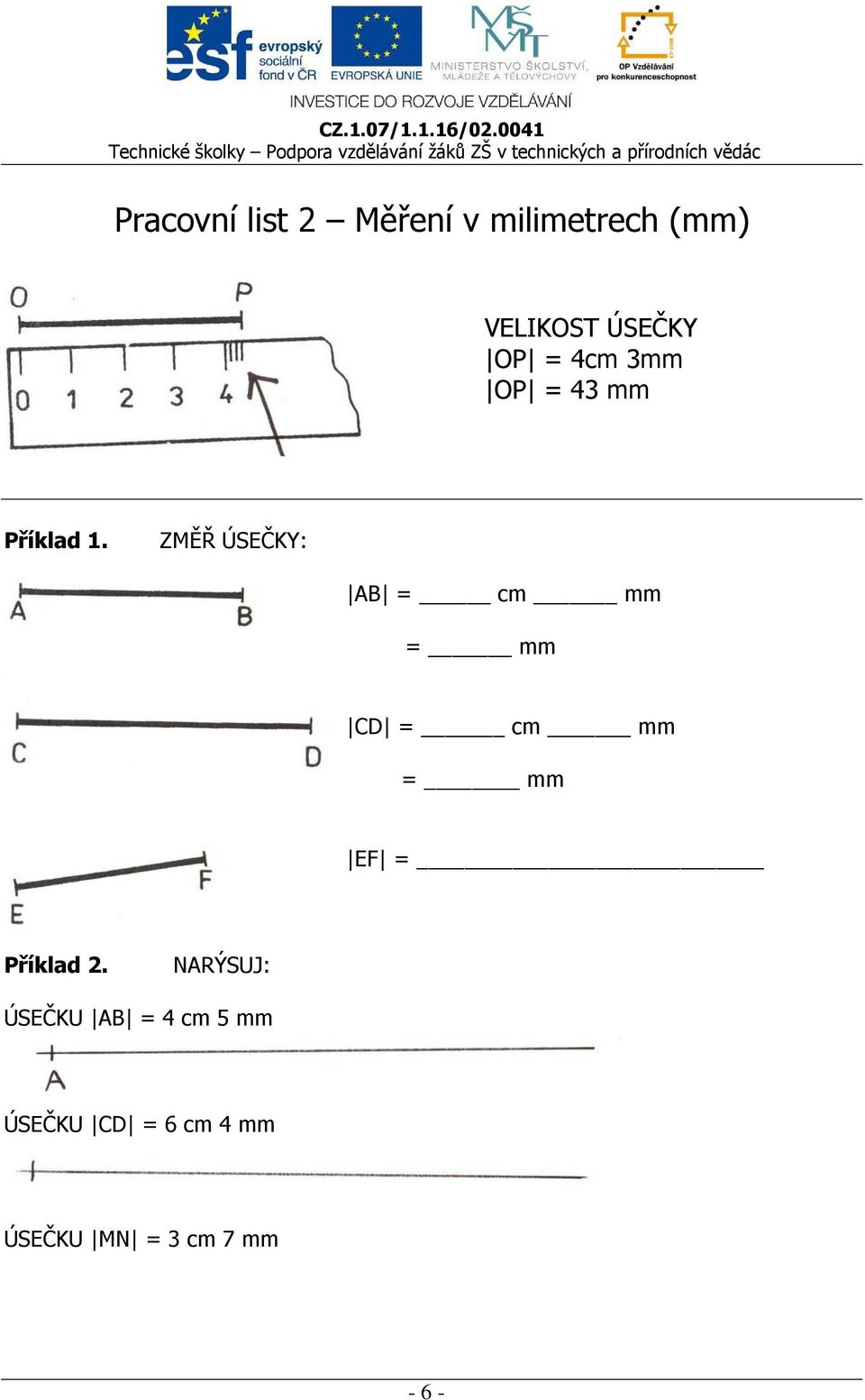

6 Pracovní list 2 Měření v milimetrech (mm) VELIKOST ÚSEČKY OP = 4cm 3mm OP = 43 mm Příklad 1. ZMĚŘ ÚSEČKY: AB = cm mm = mm CD = cm mm = mm EF = Příklad 2. NARÝSUJ: ÚSEČKU AB = 4 cm 5 mm ÚSEČKU CD = 6 cm 4 mm ÚSEČKU MN = 3 cm 7 mm -6-

7 POMŮCKY: Pracovní list 3 Měření ve třídě Příklad 1. POMOCÍ VHODNÉHO MĚŘIDLA ZMĚŘ: VÝŠKU ŠÍŘKU DÉLKU DÉLKU LAVICE ŠÍŘKU LAVICE ŠÍŘKU OKNA VÝŠKU SEDADLA ŽIDLE ŠÍŘKU TŘÍDY DÉLKU TŘÍDY DÉLKU FIXY Příklad 2. ODHADNI A PAK ZMĚŘ VÝŠKU A ŠÍŘKU DVEŘÍ. VÝŠKA DVEŘÍ ODHAD SKUTEČNÝ ROZMĚR ROZDÍL HODNOT ŠÍŘKA DVEŘÍ -7-

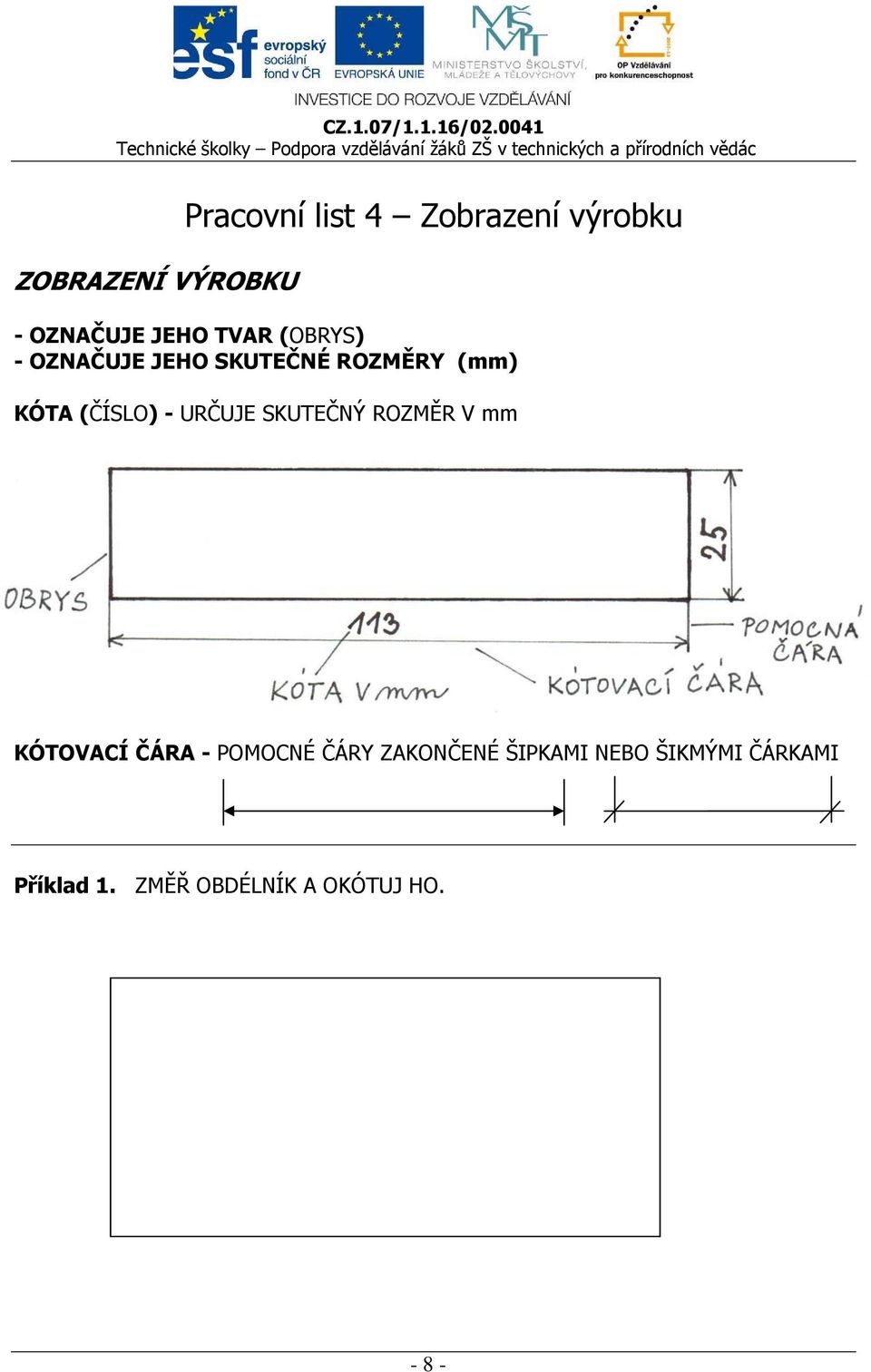

8 ZOBRAZENÍ VÝROBKU Pracovní list 4 Zobrazení výrobku - OZNAČUJE JEHO TVAR (OBRYS) - OZNAČUJE JEHO SKUTEČNÉ ROZMĚRY (mm) KÓTA (ČÍSLO) - URČUJE SKUTEČNÝ ROZMĚR V mm KÓTOVACÍ ČÁRA - POMOCNÉ ČÁRY ZAKONČENÉ ŠIPKAMI NEBO ŠIKMÝMI ČÁRKAMI Příklad 1. ZMĚŘ OBDÉLNÍK A OKÓTUJ HO. -8-

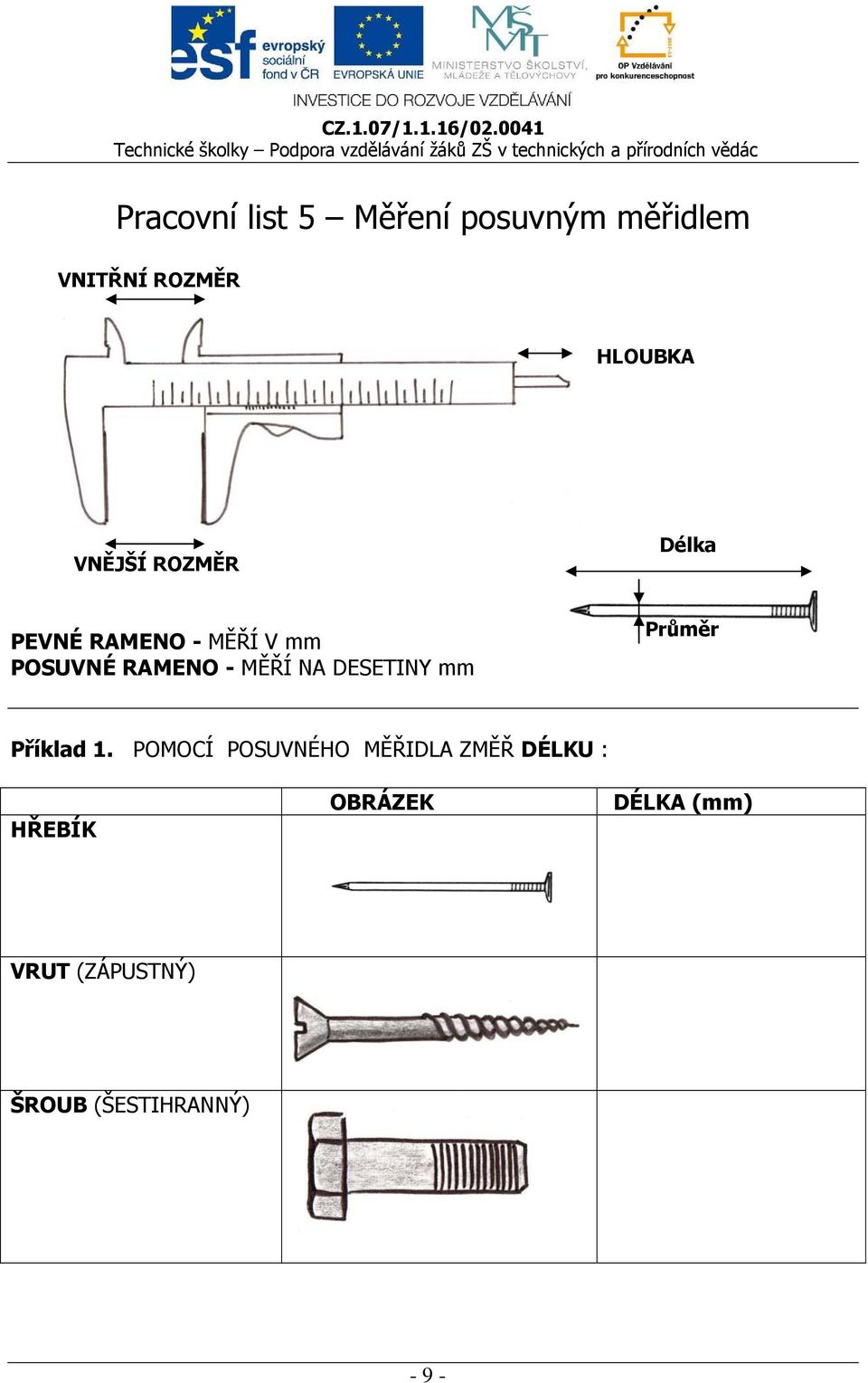

9 Pracovní list 5 Měření posuvným měřidlem VNITŘNÍ ROZMĚR HLOUBKA VNĚJŠÍ ROZMĚR Délka PEVNÉ RAMENO - MĚŘÍ V mm POSUVNÉ RAMENO - MĚŘÍ NA DESETINY mm Průměr Příklad 1. POMOCÍ POSUVNÉHO MĚŘIDLA ZMĚŘ DÉLKU : HŘEBÍK OBRÁZEK DÉLKA (mm) VRUT (ZÁPUSTNÝ) ŠROUB (ŠESTIHRANNÝ) -9-

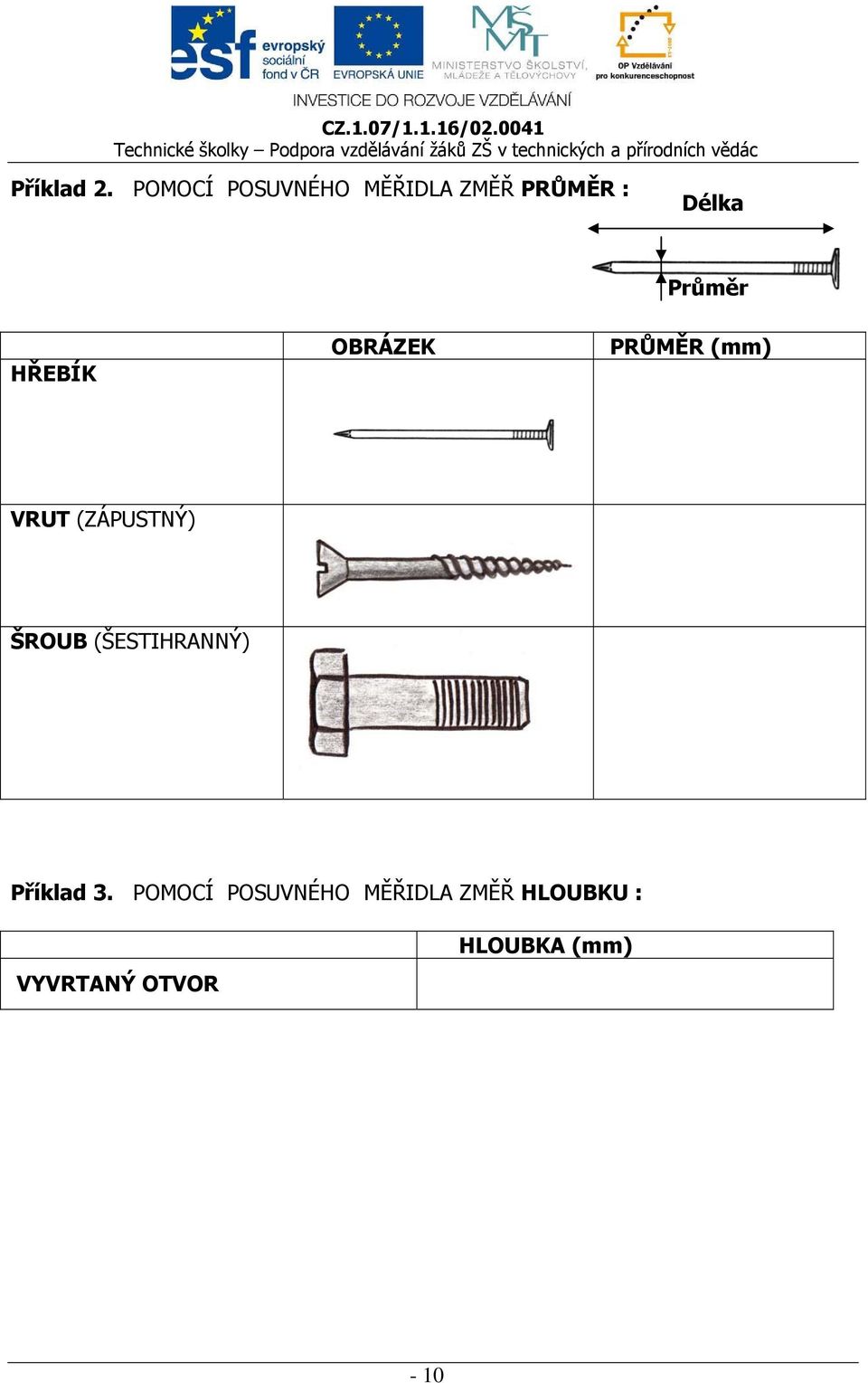

10 Příklad 2. POMOCÍ POSUVNÉHO MĚŘIDLA ZMĚŘ PRŮMĚR : Délka Průměr HŘEBÍK OBRÁZEK PRŮMĚR (mm) VRUT (ZÁPUSTNÝ) ŠROUB (ŠESTIHRANNÝ) Příklad 3. POMOCÍ POSUVNÉHO MĚŘIDLA ZMĚŘ HLOUBKU : VYVRTANÝ OTVOR HLOUBKA (mm) -10

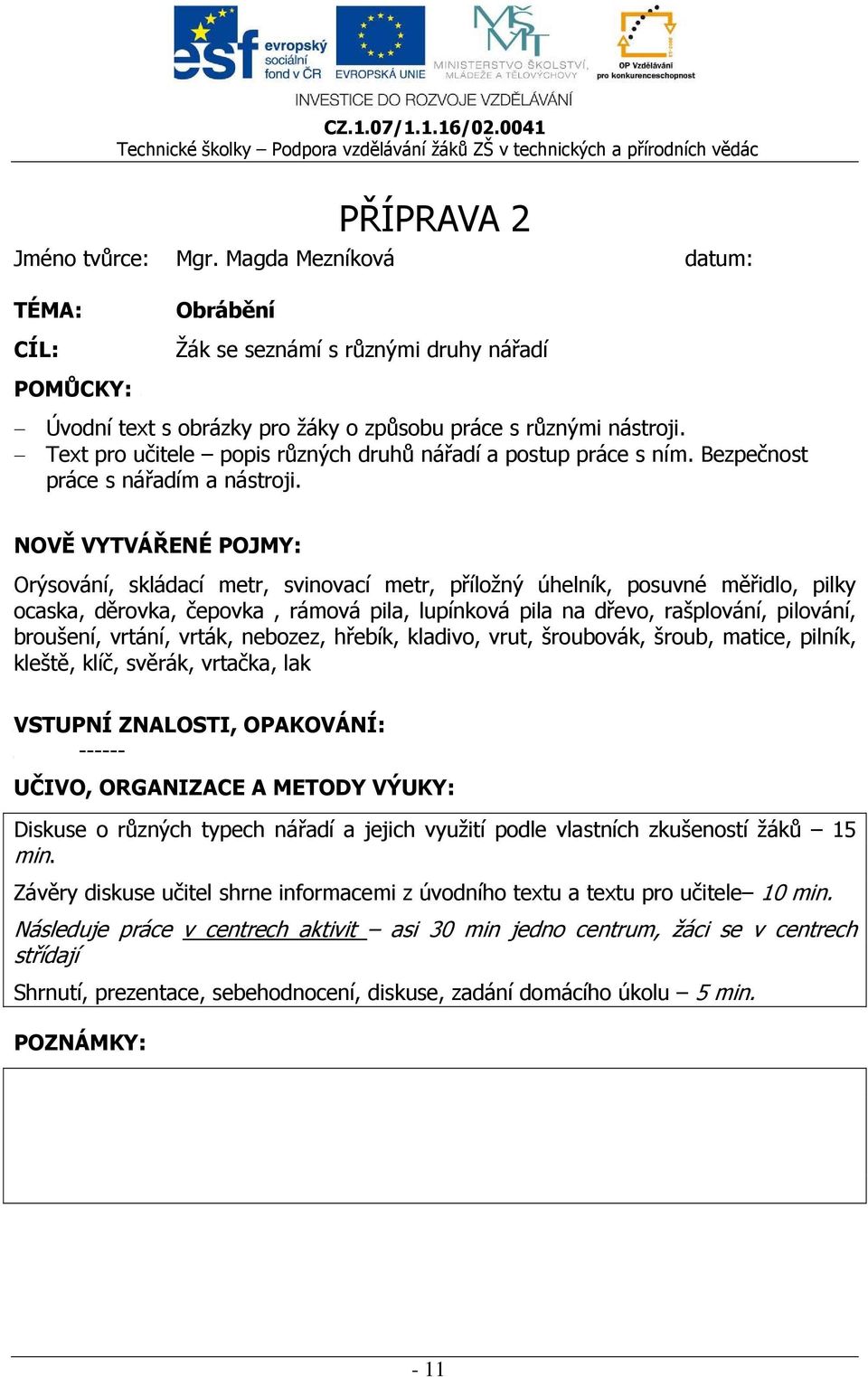

11 PŘÍPRAVA 2 Jméno tvůrce: Mgr. Magda Mezníková datum: TÉMA: CÍL: Obrábění Žák se seznámí s různými druhy nářadí POMŮCKY: Úvodní text s obrázky pro žáky o způsobu práce s různými nástroji. Text pro učitele popis různých druhů nářadí a postup práce s ním. Bezpečnost práce s nářadím a nástroji. NOVĚ VYTVÁŘENÉ POJMY: Orýsování, skládací metr, svinovací metr, příložný úhelník, posuvné měřidlo, pilky ocaska, děrovka, čepovka, rámová pila, lupínková pila na dřevo, rašplování, pilování, broušení, vrtání, vrták, nebozez, hřebík, kladivo, vrut, šroubovák, šroub, matice, pilník, kleště, klíč, svěrák, vrtačka, lak VSTUPNÍ ZNALOSTI, OPAKOVÁNÍ: UČIVO, ORGANIZACE A METODY VÝUKY: Diskuse o různých typech nářadí a jejich využití podle vlastních zkušeností žáků 15 min. Závěry diskuse učitel shrne informacemi z úvodního textu a textu pro učitele 10 min. Následuje práce v centrech aktivit asi 30 min jedno centrum, žáci se v centrech střídají Shrnutí, prezentace, sebehodnocení, diskuse, zadání domácího úkolu 5 min. POZNÁMKY: -11

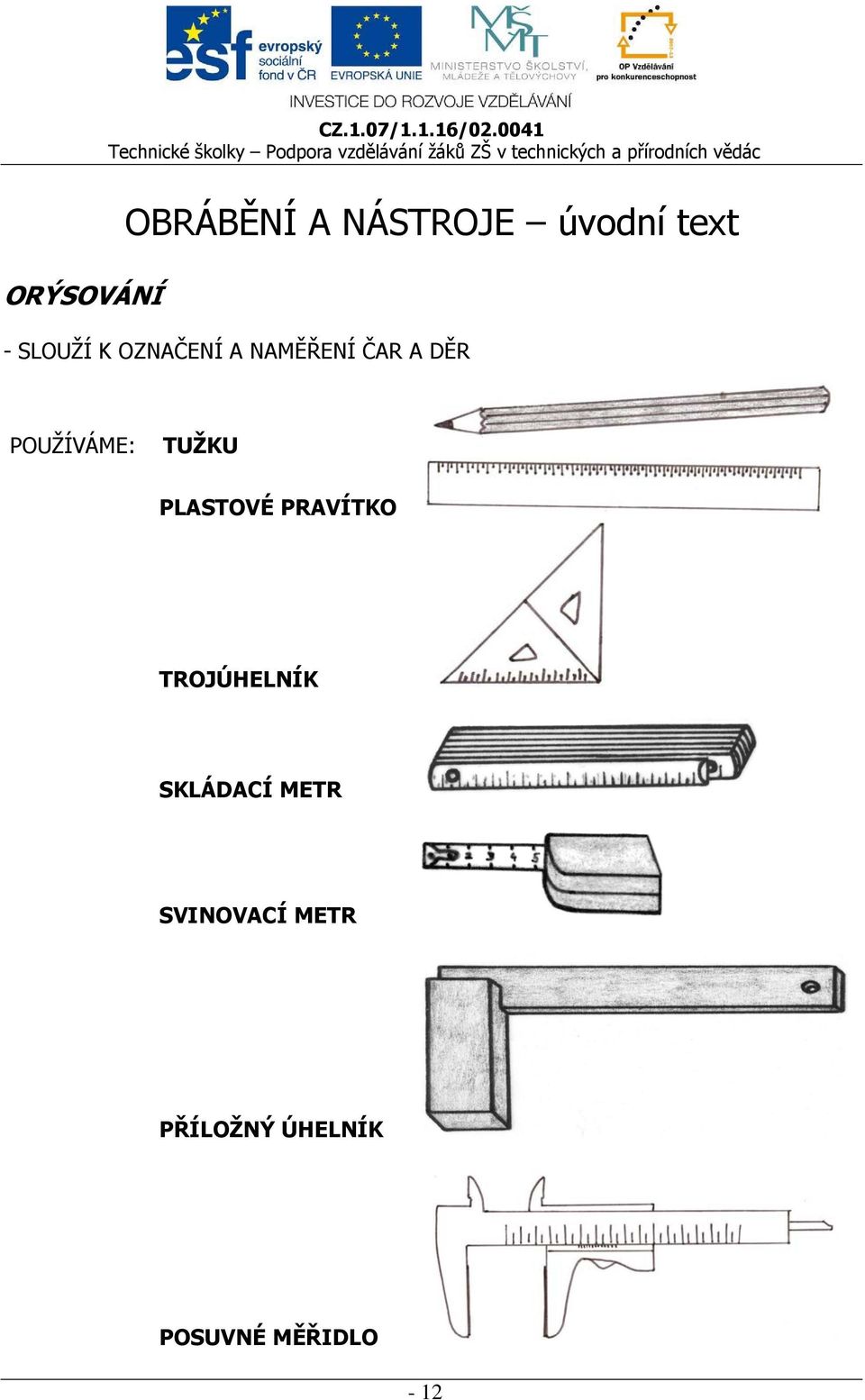

12 ORÝSOVÁNÍ OBRÁBĚNÍ A NÁSTROJE úvodní text - SLOUŽÍ K OZNAČENÍ A NAMĚŘENÍ ČAR A DĚR POUŽÍVÁME: TUŽKU PLASTOVÉ PRAVÍTKO TROJÚHELNÍK SKLÁDACÍ METR SVINOVACÍ METR PŘÍLOŽNÝ ÚHELNÍK POSUVNÉ MĚŘIDLO -12

13 ŘEZÁNÍ - SLOUŽÍ K ODDĚLOVÁNÍ MATERIÁLU POUŽÍVÁME: PILKY OCASKA DĚROVKA ČEPOVKA RÁMOVÁ PILA LUPÍNKOVÁ PILA -13

14 RAŠPLOVÁNÍ a PILOVÁNÍ - SLOUŽÍ K UBÍRÁNÍ MATERIÁLU POUŽÍVÁME: RAŠPLI - MÁ HRUBÉ SEKY (HRUBÉ OPRACOVÁNÍ) PILNÍK - MÁ JEMNÉ SEKY (JEMNÉ OPRACOVÁNÍ) RŮZNÉ DRUHY PRŮŘEZŮ: PLOCHÝ ČTYŘHRANNÝ TROJHRANNÝ KULATÝ PŮLKULATÝ RŮZNÉ DRUHY SEKŮ: JEDNODUCHÉ KŘÍŽOVÉ BROUŠENÍ - SLOUŽÍ K JEMNÉMU OPRACOVÁNÍ POUŽÍVÁME: BRUSNÝ PAPÍR NEBO PLÁTNO. BROUŠENÍ O BRUSNÝ PAPÍR BROUŠENÍ BRUSNÝM PAPÍREM -14

15 VRTÁNÍ CZ.1.07/1.1.16/ SLOUŽÍ K VYTVÁŘENÍ DĚR POUŽÍVÁME: VRTAČKU RUČNÍ - KOLOVRÁTEK AKU (elektrickou) VRTÁKY DO DŘEVA DO ŽELEZA I DŘEVA NEBOZEZ -15

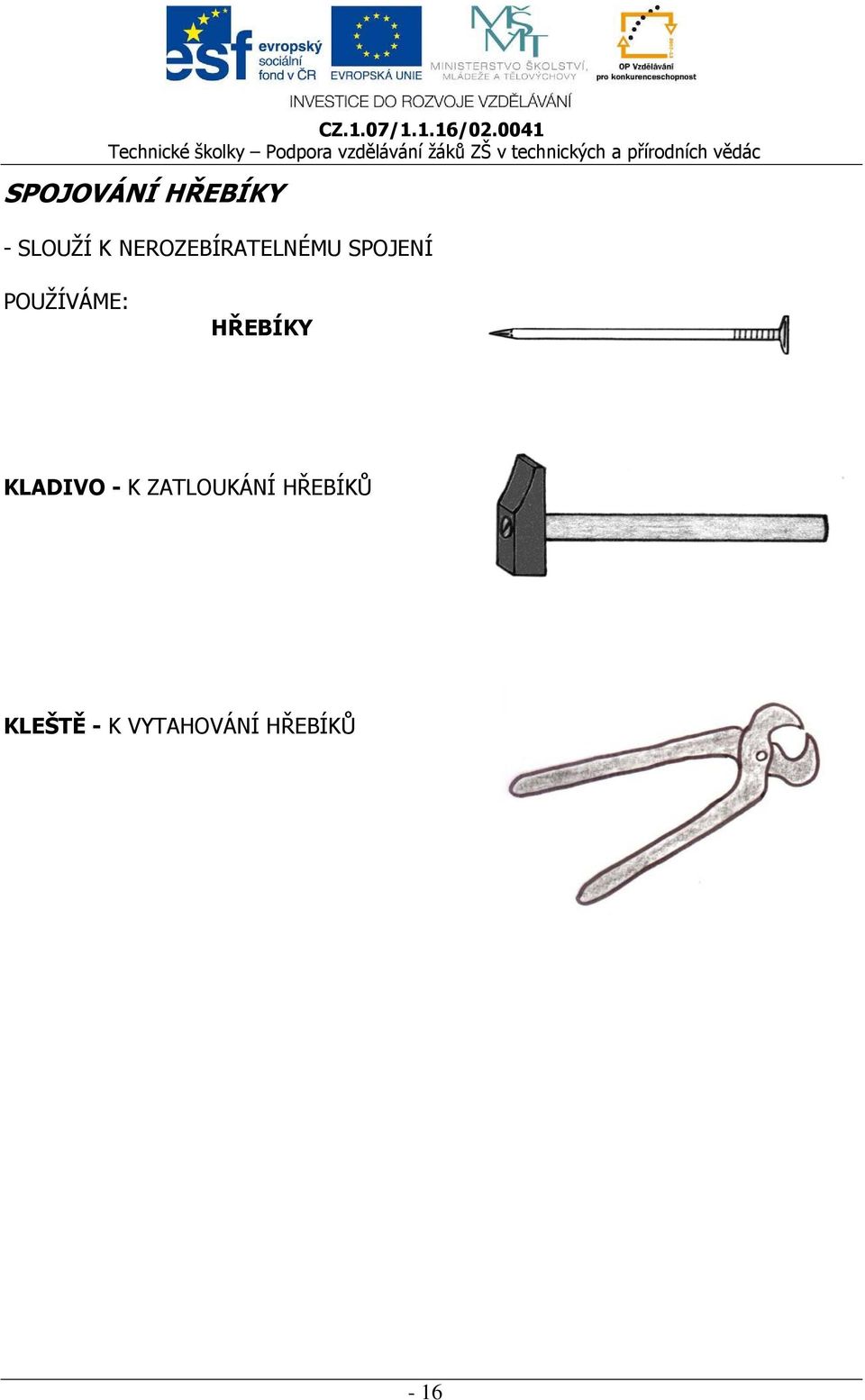

16 SPOJOVÁNÍ HŘEBÍKY - SLOUŽÍ K NEROZEBÍRATELNÉMU SPOJENÍ POUŽÍVÁME: HŘEBÍKY KLADIVO - K ZATLOUKÁNÍ HŘEBÍKŮ KLEŠTĚ - K VYTAHOVÁNÍ HŘEBÍKŮ -16

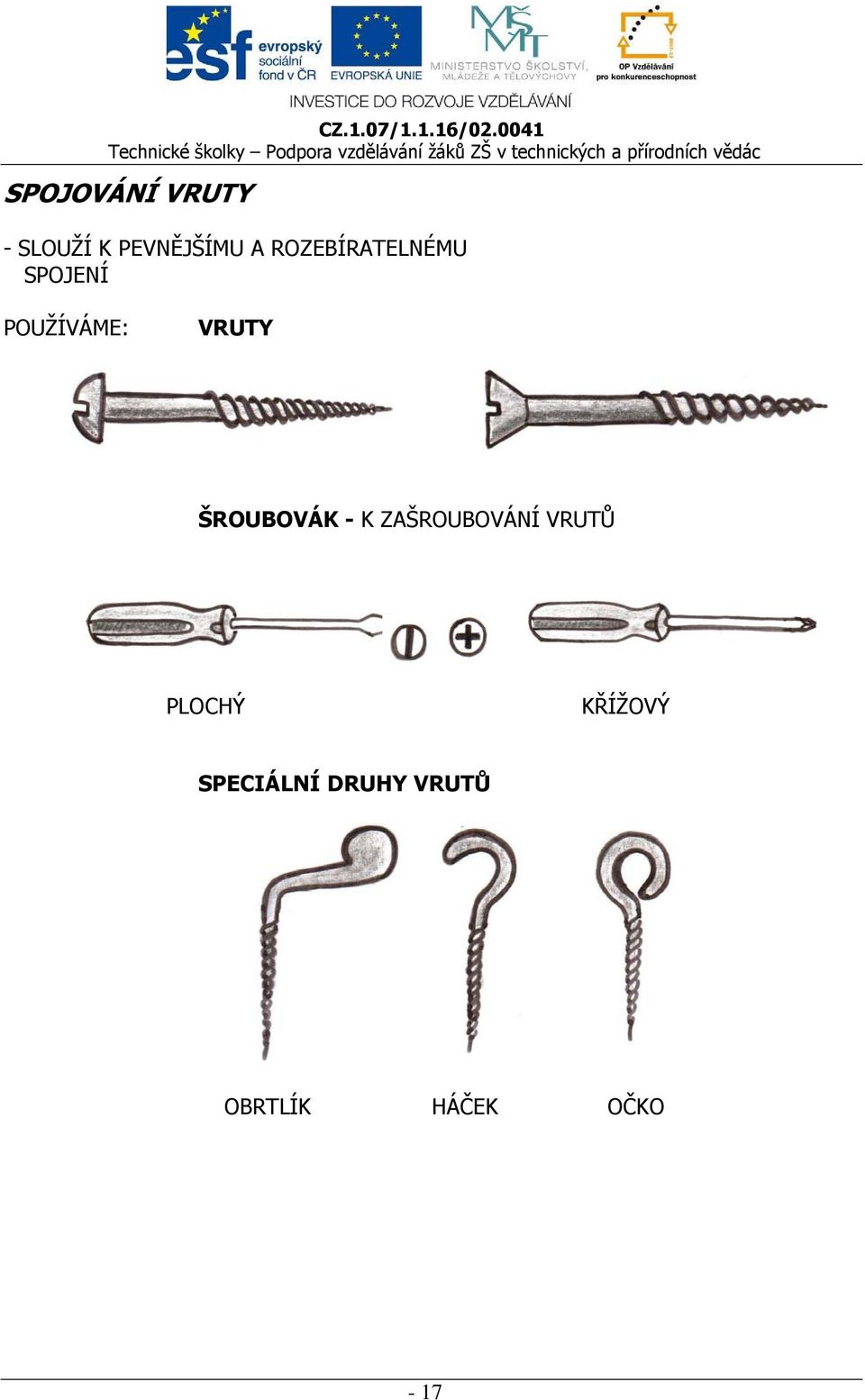

17 SPOJOVÁNÍ VRUTY - SLOUŽÍ K PEVNĚJŠÍMU A ROZEBÍRATELNÉMU SPOJENÍ POUŽÍVÁME: VRUTY ŠROUBOVÁK - K ZAŠROUBOVÁNÍ VRUTŮ PLOCHÝ KŘÍŽOVÝ SPECIÁLNÍ DRUHY VRUTŮ OBRTLÍK HÁČEK OČKO -17

18 SPOJOVÁNÍ ŠROUBY A MATICEMI - SLOUŽÍ K ROZEBÍRATELNÉMU SPOJENÍ POUŽÍVÁME: ŠROUBY MATICE RŮZNÉ DRUHY HLAV ŠROUBŮ šestihranná půlkulová válcová čočkovitá zápustná KLÍČ - K MONTÁŽI ŠROUBŮ A MATIC -18

19 POVRCHOVÁ ÚPRAVA DŘEVA - CHRÁNÍ DŘEVO PŘED POŠKOZENÍM - MĚNÍ JEHO BARVU MOŘENÍ - MĚNÍ BARVU DŘEVA (MOŘIDLO) - NESLOUŽÍ K OCHRANĚ DŘEVA IMPREGNACE - OCHRANA DŘEVA PŘED VLHKEM (OLEJ NEBO VOSK) LAZUROVÁNÍ - OCHRANA A DOBARVENÍ DŘEVA (LAZURA) LAKOVÁNÍ - OCHRANA PROTI OPOTŘEBENÍ (LAK) PŘED KAŽDOU POVRCHOVOU ÚPRAVOU DŘEVA JE POTŘEBA POVRCH DOBŘE OBROUSIT A OČISTIT OD PRACHU A PILIN! -19

20 OBRÁBĚNÍ A NÁSTROJE úvodní text pro učitele ORÝSOVÁNÍ Aby mohl být výrobek vyroben přesně podle návodu, je potřeba si veškeré řezy a vrtané díry naměřit a orýsovat. K orýsování používáme: TVRDŠÍ OŘEZANOU TUŽKU (A3). Pokud budeme vrtat, je potřeba si naměřené otvory označit: HLUBIČEM nebo HŘEBÍKEM K měření používáme: SKLÁDACÍ METR (dřevěný nebo z umělé hmoty) SVINOVACÍ METR POSUVNÉ MĚŘIDLO PLASTOVÉ PRAVÍTKO K naměření pravého úhlu používáme: PŘÍLOŽNÝ ÚHELNÍK TROJÚHELNÍK Pokud vyrábíme více stejných výrobků, lze je orýsovat podle šablony. POZOR! S měřidly musíme zacházet opatrně. Při jejich poškození dochází k chybě při měření. Pokud narýsujeme špatnou čáru, označíme ji vlnovkou. Skládací metr Svinovací metr Příložný úhelník Posuvné měřidlo -20

21 ŘEZÁNÍ Slouží k oddělování materiálu. Pomocí pily vzniká pilový řez a odpadávají piliny. Popis pily: RUKOJEŤ (zde se pila drží) PILOVÝ LIST (skládá se z pilových zubů) Pilový list PILOVÉ ZUBY - mají tvar trojúhelníku, pracují jako řada klínů za sebou MALÉ pro tvrdší dřevo VELKÉ pro měkké dřevo Pilové zuby jsou nakloněny proti směru pohybu. ROZVOD PILY aby nebyl pilový list v materiálu bržděn, jsou jednotlivé zuby střídavě vyhnuty na opačné strany POZOR! Při řezání musíme mít pilku stále vpravo (nebo u leváků vlevo) od vyznačené čáry. Materiál musí být dobře upevněn ve svěráku, nebo svorkou k pracovnímu stolu. POSTUP ŘEZÁNÍ: Pilový list nasadíme koncem u kterého je rukojeť na pravou (u leváků levou) stranu vyznačené čáry. (Vždy řežeme v té části, která má odpadnout.) Pilu táhneme lehce k sobě. Můžeme zopakovat 3x. Nyní pokračujeme v řezání. (Při zpětném pohybu pilový list nadlehčujeme). Při dokončování řezu na pilu příliš netlačíme, aby se nám neodštíply třísky. Pokud řezaný materiál svírá pilový list, můžeme zatlačit na odřezávanou část, nebo vložíme klínek do pilového řezu. -21

22 DRUHY PILEK CZ.1.07/1.1.16/ OCASKA - má trojúhelníkový pilový list a větší zuby - používá se k rozřezávání materiálu DĚROVKA - zvláštní druh ocasky - má úzký pilový list - používá se k řezání vnitřních děr a oblouků ČEPOVKA - má obdélníkový pilový list s výztuhou a menší zuby - používá se k přesnému řezání RÁMOVÁ PILA - má úzký vyměnitelný pilový list - používá se na řezání dřeva i kovu LUPÍNKOVÁ PILA - má tenký pilový list a jemné zuby - pro jemnou a přesnou práci (modelářství) -22

23 RAŠPLOVÁNÍ A PILOVÁNÍ Slouží k ubírání materiálu (dotváření výrobku). Popis: RUKOJEŤ (zde se rašple a pilník drží) TĚLO (hrubé nebo jemné záseky) POZOR! Tělo se záseky je vyrobeno z oceli a pak zakaleno (zahřáto na vysokou teplotu a rychle zchlazeno). Je tedy velmi tvrdé, ale křehké (pozor na nárazy). RAŠPLE - má hrubé seky - používá se k hrubému opracování výrobku PILNÍK - jemnější seky - používá se k jemnému opracování výrobku DRUHY SEKŮ: Jednoduché Křížové DRUHY PRŮŘEZŮ: PLOCHÝ ČTYŘHRANNÝ TROJHRANNÝ KULATÝ PŮLKULATÝ POSTUP PILOVÁNÍ (RAŠPLOVÁNÍ): Pilujeme rovnoměrně pouze ve směru délky pilníku. Pilujeme celou délkou pilníku. Nikdy nepilujeme šikmo ani obloukovitě. Pokud je pilník nebo rašple zalepený pilinami. tak ho po skončení práce ponoříme do teplé vody a vyčistíme kartáčkem. Pokud pracujeme s rašplí, zůstává povrch výrobku hrubý a je ho potřeba začistit pilníkem a brusným papírem. -23

24 BROUŠENÍ CZ.1.07/1.1.16/ Je to dokončující operace, která slouží k jemnému ohlazení povrchu výrobku. Používá se BRUSNÝ PAPÍR nebo BRUSNÉ PLÁTNO s různou velikostí zrn. Hrubost papíru je označena číslem, které udává počet zrn na 1 cm². Čím větší číslo, tím jemnější broušení. POZOR! Brusný papír nesmíme nikdy stříhat nebo řezat. Musíme ho utrhnout o hranu stolu, jinak ztupíme nůžky nebo nůž. POSTUP BROUŠENÍ: Výrobek se brousí o brusný papír nebo brusným papírem omotaným kolem špalíku. Dřevo můžeme brousit všemi směry. Není potřeba tlačit. Pokud má být povrch opravdu jemný, musíme brousit 2x. Před druhým broušením přetřeme povrch výrobku vlhkou houbou. -24

25 VRTÁNÍ Slouží k vytváření válcových otvorů pomocí vrtáku upnutého do vrtačky. Při vrtání se materiál v místě díry rozřezává na třísky. Vrták vykonává dva pohyby: Tlačí kolmo do materiálu. Otáčí se kolem své osy. DRUHY VRTÁKŮ DO DŘEVA DO ŽELEZA (lze použít i do dřeva) Vrtáky je nutno upevnit do vrtačky (ruční, elektrická). V současnosti se nejvíce používá AKU VRTAČKA, která má dobíjecí baterie. Ruční vrtačka - kolovrátek Aku vrtačka K ručnímu předvrtávání děr pro vruty se používá NEBOZEZ. POSTUP PŘI VRTÁNÍ: Střed budoucí díry označíme křížkem a důlčíkem. Vrtaný předmět dobře upneme do svěráku, jinak se při vrtání roztočí. Velké díry je potřeba předvrtat malým vrtákem. Vrtačku s vrtákem musíme držet kolmo k vrtanému materiálu. POZOR! Vrták má ostré břity, pozor na zranění při upínání i vrtání. Při vrtání musí být dlouhé vlasy stažené, mohlo by dojít k jejich namotání. -25

26 SPOJOVÁNÍ DŘEVA HŘEBÍKY - nerozebíratelné spojení HŘEBÍKY - mají různý průměr, délku a tvar hlavy. - označují se dvěma čísly 1,6 x 25 průměr délka dříku hřebíku (v mm) Při zatloukání hřebíků potřebujeme KLADIVO. Při vytahování hřebíků potřebujeme štípací KLEŠTĚ. POSTUP PŘI ZATLOUKÁNÍ HŘEBÍKU: Nejprve si označíme místo, kam zatlučeme hřebík. Vybereme hřebík, který je 3x delší než tloušťka připevňovaného prkénka. Hřebíky nezatloukáme kolmo, ale trochu šikmo, aby lépe držely. POZOR! Hřebíky nikdy nezatloukáme na kraji prkna nebo příliš blízko sebe, mohlo by dojít k rozštípnutí materiálu. -26

27 SPOJOVÁNÍ DŘEVA VRUTY - pevnější a rozebíratelné spojení VRUTY - mají různý průměr, délku a tvar hlavy. - označují se dvěma čísly 4 x 60 (průměr krčku x délka vrutu v mm) S půlkulovou hlavou Se zápustnou hlavou Vruty se zápustnou hlavou se zašroubují celé do dřeva. Jejich délka se měří i s hlavou. Vruty s půlkulovou hlavou není možné celé zašroubovat do dřeva. Jejich délka se měří bez jejich hlavy. Při spojování vruty musíme použít vhodný šroubovák podle hlavy šroubu. plochý šroubovák křížový šroubovák Speciální druhy vrutů se nazývají : OBRTLÍKY, HÁČKY, OČKA POSTUP PŘI SPOJOVÁNÍ VRUTY: Před spojováním vruty musíme materiál předvrtat menším vrtákem než je tloušťka vrutu. Vrtaný otvor si předem označíme (viz vrtání). Použijeme šroubovák správné velikosti i typu. Šroubujeme kolmo k materiálu. -27

28 SPOJOVÁNÍ DŘEVA ŠROUBY a MATICEMI - snadno rozebíratelné spojení ŠROUBY - mají různý tvar hlavy, velikost závitu a délku. - označují se dvěma čísly M 10 x 50 (velikost závitu x délka šroubu v mm) - délka šroubu se měří bez hlavy kromě zápustných - různé druhy hlav šroubů: šestihranná půlkulová válcová čočkovitá zápustná MATICE - označují se jedním číslem M 10 - velikost závitu Při montáži šroubů a matic používáme montážní klíče a šroubovák (dle hlavy šroubu). POSTUP PŘI SPOJOVÁNÍ ŠROUBY: Před spojováním šrouby musíme materiál předvrtat o něco větším vrtákem než je tloušťka šroubu. Vrtaný otvor si předem označíme (viz vrtání). Pod šroub se dává podložka, aby se hlava šroubu nevmáčkla do materiálu (kromě šroubu se zápustnou hlavou). Proti šroubu použijeme matici se stejným druhem závitu. Při montáži použijeme klíč se stejným označením, jako má závit. -28

29 POVRCHOVÁ ÚPRAVA DŘEVA MOŘENÍ mění barvu dřeva, ale nezanechává na povrchu vrstvu na rozdíl od barvy - neslouží k ochraně dřeva, pouze mění jeho barvu IMPREGNACE - olejem nebo voskem - slouží k ochraně dřeva před vnějšími vlivy LAZUROVÁNÍ - nanesení tenké poloprůhledné vrstvy barvy - slouží k ochraně dřeva a jeho dobarvení LAKOVÁNÍ - nanesení průhledné vrstvy laku - zvyšuje se tím odolnost proti opotřebení POZOR! Před každou povrchovou úpravou dřeva je potřeba povrch dobře obrousit a očistit od prachu a pilin. Dále je potřeba zvolit vhodný nátěr pro vnitřní nebo venkovní použití. Dříve než začnete natírat, pozorně si přečtěte návod na obalu. Používejte ochranné prostředky a dodržujte bezpečnost práce. Po dokončení práce si důkladně umyjte ruce. -29

30 PŘÍPRAVA 3 Jméno tvůrce: Mgr. Hana Hložková datum: TÉMA: CÍL: Nářadí Žák se seznámí s různými druhy nářadí POMŮCKY: Úvodní text o nářadí, zároveň pracovní list pro starší děti ke čtení s porozuměním. Text pro učitele popis různých druhů nářadí. Pracovní list vyrob si pexeso (CA ateliér) Zahraj si pexeso nejznámější druhy nářadí (CA dílna) Pracovní list přiřazování názvu nářadí k jeho popisu (CA věda a objevy) Pracovní list přepis nářadí psacím písmem (CA psaní) Domácí úkol: Pracovní list namaluj nářadí, které máte a používáte doma NOVĚ VYTVÁŘENÉ POJMY: Nářadí, nástroj, kladivo, hřebík, šroub, šroubovák, pilník, dláto, pila, lupénková pila na dřevo, sekera, kleště, nůžky, nebozez, klíč, svěrák, hoblík, vrtačka VSTUPNÍ ZNALOSTI, OPAKOVÁNÍ: UČIVO, ORGANIZACE A METODY VÝUKY: Diskuse o různých typech nářadí a jejich využití podle vlastních zkušeností žáků 15 min. Závěry diskuse učitel shrne informacemi z úvodního textu a textu pro učitele 10 min. Následuje práce v centrech aktivit asi 30 min jedno centrum, žáci se v centrech střídají Shrnutí, prezentace, sebehodnocení, diskuse, zadání domácího úkolu 5 min. POZNÁMKY: -30

31 NÁŘADÍ úvodní text Jako nářadí se souborně označují všechny nástroje, které se ovládají ručně, i když mohou být poháněny elektricky (vrtačka, bruska, pila) nebo pneumaticky, stlačeným vzduchem (sbíječka, vrtačka). Nejstaršími doloženými nástroji jsou výrobky z kostí a kamene. Typickým příkladem takového nástroje je pěstní klín. Za nářadí se považuje typ věcí, které jsou důležité pro zrod něčeho jiného, stojí na začátku celého procesu spolu se stroji. Nástroje potom slouží pro opracovávání, k finální úpravě a drobným zásahům. SVĚRÁK Svěrák je dílenský nástroj, sloužící k upevnění opracovávaného kusu. Je tvořen dvojicí čelistí, z toho je jedna posuvná a jedna je pevná. Posun čelisti se provádí stahováním šroubem, nejčastěji s lichoběžníkovým (trapézovým) závitem. KLADIVO Kladivo, kladívko, je mechanický ruční nástroj, Je používáno k vyklepávání či rozklepávání, ale i pro dělení předmětů tj. pro jejich rozbíjení na více částí. Jedno z nejběžnějších použití je zatloukání spojovacích součástek (hřeby, hřebíky, nýty, cvoky, kramle). Hlava kladiva Kladivo se obvykle skládá z dřevěné rukojeti (topůrka) a vlastní hlavy kladiva. Hlava bývá u pracovních kladiv obvykle vyrobena z oceli nebo železa (v minulosti se mohlo jednat i o kladivo kamenné). Topůrko Příbuznými nástroji kladiva jsou palice a sekery. SEKERA Sekera je ruční pracovní nástroj, používaný především k opracovávání dřeva sekáním. V minulosti byla používána též jako sečná zbraň. Sekera je jedním z nejstarších lidských nástrojů. Skládá se z topůrka a hlavy sekery. Původní sekery byly v pravěku, pravděpodobně bez topůrka tzv. pěstní klín. Dnes ji používají tesaři, dřevorubci, hasiči a řezníci. DLÁTO Dláto je nástroj sloužící k ručnímu opracování různých materiálů, jako je dřevo, kámen. Existují i speciální dláta pro různé výtvarné činnosti, jako jsou dřevoryt, linoryt neboli rydla. Dláto se skládá z ocelového profilu zakončeného ostřím a dřevěné nebo plastové rukojeti. V dnešní době, kdy je dřevo zpracováváno především strojově, má dláto již menší význam, avšak výtvarníci a tesaři by se bez něj neobešli. -31

32 PILA Pila je nástroj nebo stroj k dělení (řezání) materiálu ozubeným listem, kotoučem, pásem nebo řetězem. Při řezání vzniká prořez, protože část materiálu se promění v sypký odpad čili piliny. Jako pila se označuje i celá dřevařská provozovna. LUPÉNKOVÁ PILKA NA DŘEVO Lupénková pilka je druh pily složený z pružného pevného rámu ve tvaru "U" s rukojetí, opatřeného na obou koncích dvěma upevňovacími mechanismy, kterými se do rámu uchycuje pilový list. Lupénkovou pilkou lze řezat dřevo, plast, kov i další materiály, pokud jejich tvrdost nepřesahuje tvrdost listu. Lupénková pilka je základním nástrojem zlatníků, hodinářů a příbuzných profesí, nachází uplatnění i v modelářství. HOBLÍK Hoblík je truhlářský nástroj, sloužící k zarovnávání a vyhlazování povrchu dřeva. Tato činnost se nazývá hoblování. Klasický hoblík se obvykle skládá z dřevěného těla ve tvaru hranolu, a do něj zapuštěného nože - břit. Klouzavým pohybem hoblíku po povrchu dřeva odkrajuje nůž tenkou hoblinu. Na přední části větších hoblíků bývá rukojeť pro snazší uchopení. Moderní ruční hoblíky jsou vyráběny z kovu. PILNÍK Pilník je nástroj k ubírání materiálu z povrchu. Skládá se z pevné části se zdrsněným povrchem (tělo, sek) a rukojeti. Sek může být jednoduchý nebo zdvojený, podle jeho hrubosti je dána schopnost pilníku ubírat materiál. Pilníky se dělí podle materiálu, který mají obrušovat Tělo, sek (železo, dřevo, nehty), a podle průřezu (plochý, kulatý, půlkulatý, čtvercový, trojúhelníkový). Rukojeť KLEŠTĚ Kleště jsou nástroj k uchopování a stlačování předmětů, založené na principu oboustranné páky. Příbuzným nástrojem kleští jsou nůžky. Ručních kleští existuje řada specializovaných druhů. NŮŽKY Nůžky jsou nástroj určený pro oddělování materiálů, jako je papír, látka, plastická hmota, vlasy, nehty, kůže ale i plechy či maso. Rozdělování materiálu se děje střihem, činnost se pak nazývá stříhání. Nůžky se skládají ze dvou čepelí, které k sobě těsně přiléhají. Většinou bývají obě čepele hladké a rovné, ale mohou být i vroubkované. -32

33 KLÍČ Klíč je specializovaný nástroj určený pro utahování či povolování šroubů a matic. Klíče se dodávají v sadách s normovanými velikostmi příslušnými k velikostem hlav šroubů. ŠROUBOVÁK Šroubovák je nástroj určený k otáčení (zašroubování a utahování, a případně povolování a vyšroubování) šroubů a vrutů. Skládá se z rukojeti a kovové tyče čepele. Čepel tvoří dřík (délková část) a břit. Tvarovaný konec čepele - břit - zapadá do tvarované drážky, prohlubně nebo otvoru v hlavě šroubu. Rukojeť Dřík Čepel Břit VRTAČKA Vrtačka je obráběcí stroj, určený k vrtání otvorů pomocí vrtáků. K získání otvorů přesnějších rozměrů se používají výstružníky. Nejčastěji se do vrtačky upínají nástroje pomocí sklíčidla. Původně byly vrtačky poháněny ručně, jednalo se o ruční nástroje. Dnešní vrtačky jsou poháněny zpravidla elektromotory zapojení do elektrické sítě nebo akuvrtačka na baterie. Nejjednoduššími nástroji pro ruční vrtání otvorů jsou klasické nebozezy. Jinými nástroji pro vrtání otvorů jsou také kolovrátky. Kolovrátek (ruční vrtačka) akuvrtačka vrták NEBOZEZ Nebozez je ruční nástroj, dvouruční pravotočivý vrták do dřeva pro otvory od průměru 10 mm. Nebozízek je malý, jednoruční nebozez pro díry o průměru do 6 až 8 mm. Často se používá jako navrtávák pro předvrtání otvorů pro vruty. -33

34 HŘEBÍK Hřebík patří mezi spojovací materiál. Jedná se obvykle o tvrdý (nejčastěji ocelový) předmět, opatřený na jednom konci hrotem a na druhém konci plochým rozšířením - hlavičkou. Slouží k rychlému vzájemnému spojování dvou či více různých předmětů. VRUT Vrut je spojovací součástka s vnějším závitem, určená k vytváření spojů měkkých materiálů (dřevo, plast, sádrokarton). Při montáži si vrut sám vyřezává závit v materiálu působením tlaku a otáčení. Pevnost tohoto spoje je díky závitu mnohonásobně větší, než spoje pomocí hřebíku. Časté je také použití vrutu společně s hmoždinkou, které umožňuje připevňovat věci k pevným nepružným materiálům, jako je cihelné zdivo nebo beton. Délka Průměr Hlava Závit ŠROUB Šroub je strojní součást, jehož hlavní částí je závit. Společně s maticí tvoří spojovací prostředek v tzv. šroubovém spoji. Šroub Závit Matice Hlava -34

35 Pracovní list 1 PEXESO Úkol: Dopiš správný název do prázdných kartiček. Rozstříhej a zahraj si s kamarády pexeso. -35

36 -36

37 Pracovní list 1 PEXESO - řešení KLÍČ ŠROUBOVÁK PILA ČEPOVKA MATICE POSUVNÉ MĚŘIDLO PILNÍK HŘEBÍK KLADIVO AKUVRTAČKA KLEŠTĚ -37

38 LUPÉNKOVÁ PILA ÚHELNÍK ŠROUB ŠTĚTEC KOLOVRÁTEK VRTÁK DO DŘEVA VRUT NEBOZEZ SKLÁDACÍ METR SVINOVACÍ METR -38

39 Pracovní list 2 Přiřaď k popisu správný název Úkol: - spoj název nářadí s jeho popisem a vybarvi rámečky stejnou barvou) KLADIVO ŠROUB ŠROUBOVÁK PILNÍK DLÁTO PILA LUPÉNKOVÁ PILKA KLEŠTĚ SEKERA NŮŽKY Strojní součást, jehož hlavní částí je závit. Nástroj sloužící k ubírání materiálu z povrchu. Nástroj k uchopování a stlačování předmětů. Nástroj sloužící k zatloukání spojovacích součástek (např. hřebík) Nástroj určený k otáčení (povolování, utahování) šroubů a vrutů. Nástroj sloužící k opracovávání dřeva sekáním. Nástroj sloužící k ručnímu opracování různých materiálů. Nástroj pro oddělování materiálů střihem. Nástroj složený z pružného pevného rámu ve tvaru U s rukojetí a s listem. Nástroj sloužící k řezání materiálu ozubeným listem. NEBOZEZ SVĚRÁK HOBLÍK VRTAČKA HŘEBÍK KLÍČ Obráběcí nástroj určený k vrtání otvorů. Truhlářský nástroj sloužící k zarovnávání a vyhlazování povrchu dřeva. Ruční nástroj pro dělání otvorů do dřeva. Nástroj určený pro utahování nebo povolování šroubů či matic. Nástroj sloužící k upevnění opracovávaného kusu. Spojovací materiál. -39

40 Pracovní list 2 Přiřaď k popisu správný název - řešení Úkol: - spoj název nářadí s jeho popisem a vybarvi rámečky stejnou barvou) KLADIVO ŠROUB ŠROUBOVÁK PILNÍK DLÁTO PILA LUPÉNKOVÁ PILKA KLEŠTĚ SEKERA NŮŽKY Strojní součást, jehož hlavní částí je závit. Nástroj sloužící k ubírání materiálu z povrchu. Nástroj k uchopování a stlačování předmětů. Nástroj sloužící k zatloukání spojovacích součástek (např. hřebík) Nástroj určený k otáčení (povolování, utahování) šroubů a vrutů. Nástroj sloužící k opracovávání dřeva sekáním. Nástroj sloužící k ručnímu opracování různých materiálů. Nástroj pro oddělování materiálů střihem. Nástroj složený z pružného pevného rámu ve tvaru U s rukojetí a s listem. Nástroj sloužící k řezání materiálu ozubeným listem. NEBOZEZ SVĚRÁK HOBLÍK VRTAČKA HŘEBÍK KLÍČ Obráběcí nástroj určený k vrtání otvorů. Truhlářský nástroj sloužící k zarovnávání a vyhlazování povrchu dřeva. Ruční nástroj pro dělání otvorů do dřeva. Nástroj určený pro utahování nebo povolování šroubů či matic. Nástroj sloužící k upevnění opracovávaného kusu. Spojovací materiál. -40

41 Pracovní list 3 Přepiš názvy psacím písmem (mladší žáci) Kladivo... Šroub... Šroubovák... Pilník... Dláto... Pila... Lupénková pilka na dřevo Kleště... Sekera... Nůžky... Nebozez... Svěrák... Hoblík... Vrtačka... Hřebík... Klíč

42 Pracovní list 4 Namaluj nářadí, které máte a používáte doma Domácí úkol -42

43 Obrázkový atlas nářadí š r o u b o v á k kombinač ní kleště k l a d i v o akuvrtač ka k o l o v r á t e k n e b o z e z k l e š t ě posuvné měřidlo skládací metr ú h e l n í k svinovací metr smirkový papír -43

44 r a š p l e pilník pů lkulatý pilník plochý pilník kulatý pila ocaska pila č epovka pila rámová pila dě rovka pila lupénková lepící pistole vrták do dř eva vrták do oceli -44

45 k l í č š r o u b m a t i c e v r u t h ř e b í k s v ě r á k -45
