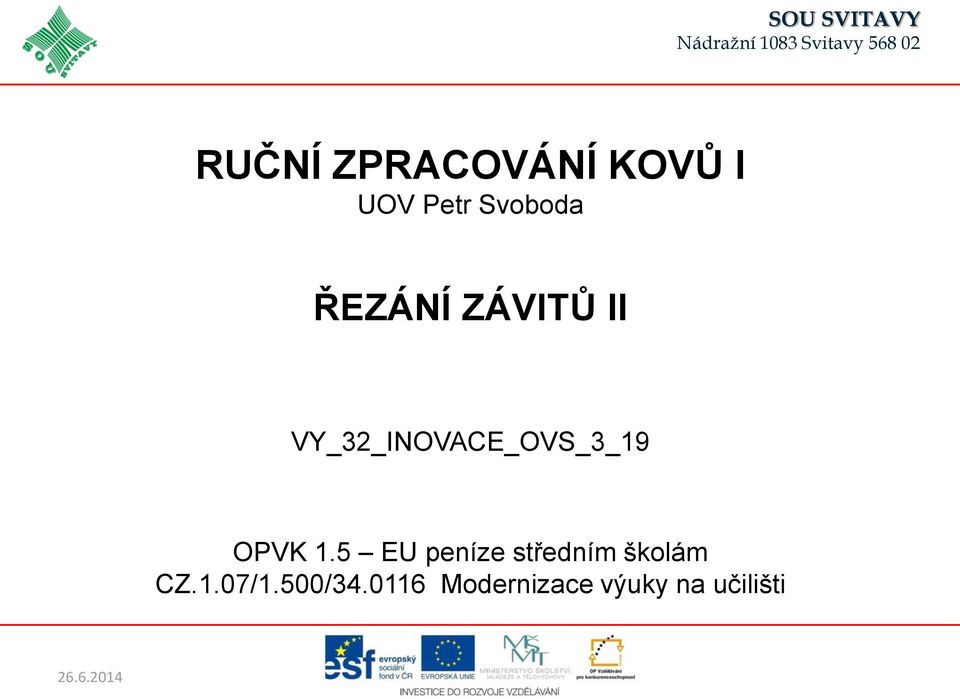

1 RUČNÍ ZPRACOVÁNÍ KOVŮ I UOV Petr Svoboda ŘEZÁNÍ ZÁVITŮ II VY_32_INOVACE_OVS_3_19 OPVK 1.5 EU peníze středním školám CZ.1.07/1.500/ Modernizace výuky na učilišti

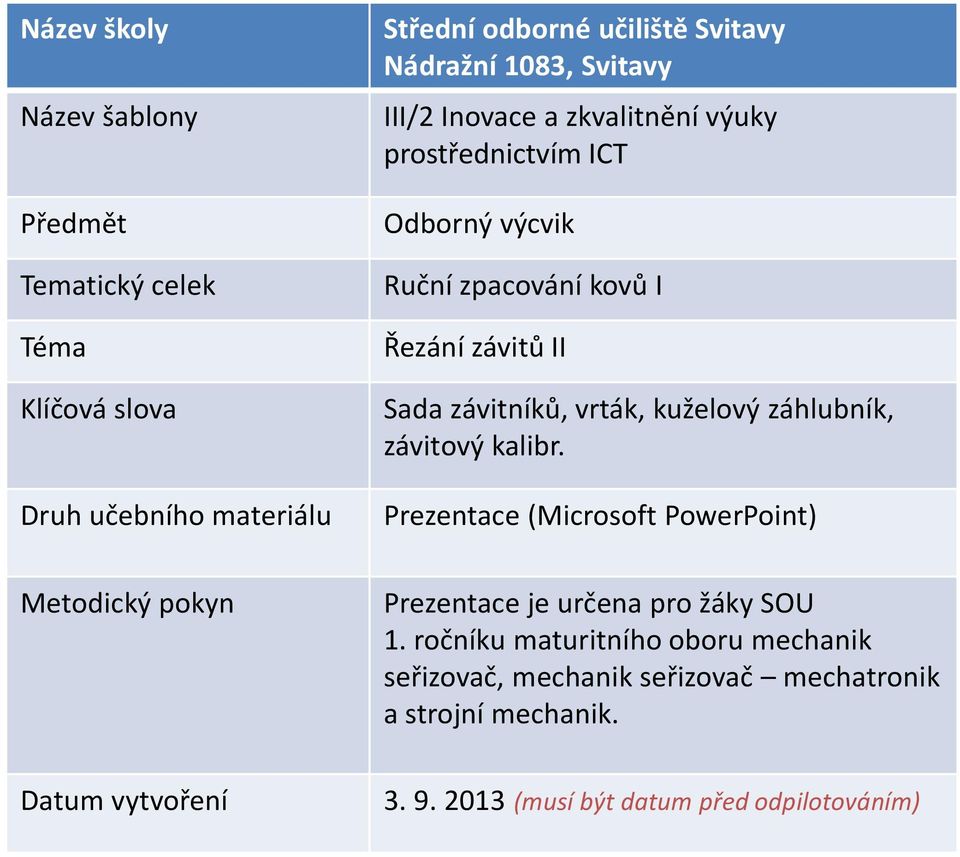

2 Název školy Název šablony Předmět Tematický celek Téma Klíčová slova Druh učebního materiálu Střední odborné učiliště Svitavy Nádražní 1083, Svitavy III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Odborný výcvik Ruční zpacování kovů I Řezání závitů II Sada závitníků, vrták, kuželový záhlubník, závitový kalibr. Prezentace (Microsoft PowerPoint) Metodický pokyn Prezentace je určena pro žáky SOU 1. ročníku maturitního oboru mechanik seřizovač, mechanik seřizovač mechatronik a strojní mechanik. Datum vytvoření (musí být datum před odpilotováním)

3 Obsah: VÝZNAM POUŽITÍ ZÁVITŮ DRUHY NÁSTROJŮ PRO ŘEZÁNÍ ZÁVITŮ PŘIPRAVOVÁNÍ MATERIÁL K ŘEZÁNÍ ŘEZÁNÍ VNITŘNÍCH ZÁVITŮ ŘEZACÍ EMULZE K ŘEZÁNÍ ZÁVITŮ KONTROLA PŘESNOSTI ZÁVITŮ BEZPEČNOST PRÁCE PŘI STŘÍHÁNÍ KONTROLNÍ OTÁZKY 3

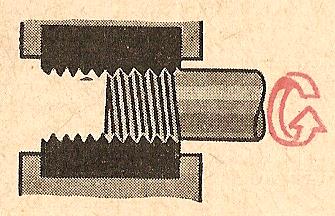

4 VÝZNAM POUŽITÍ ZÁVITŮ 1/1 ve strojírenství používáme nejčastěji ke spojování součástí závitů, řezání vnitřních závitů je obrábění šroubových drážek na vnitřních válcových nebo kuželových plochách strojních částí. závity zhotovujeme ručně nebo strojně a značí se značkou závitu. 4

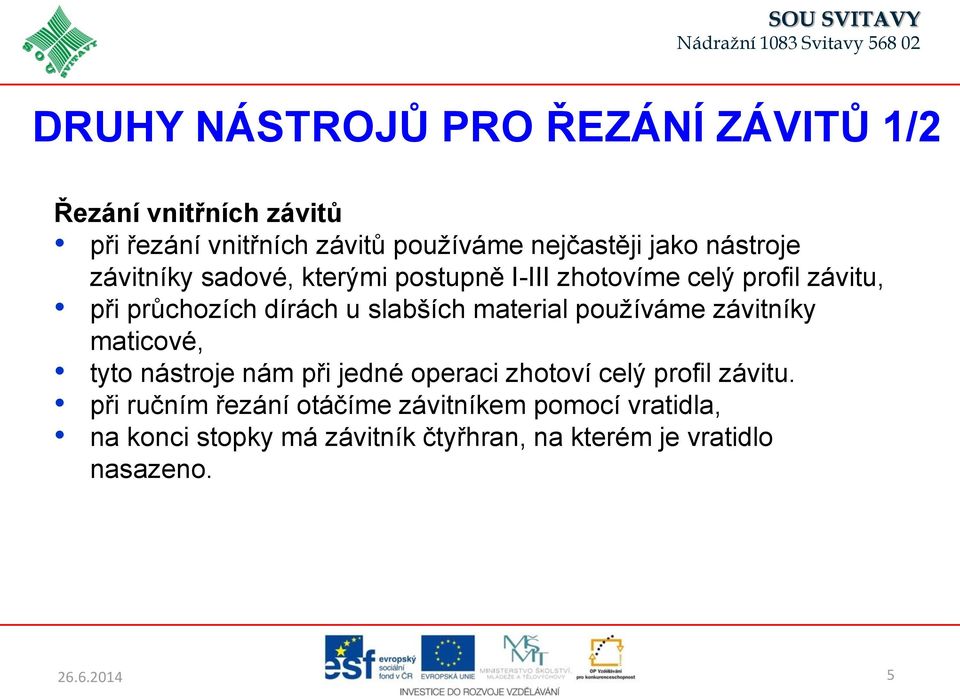

5 DRUHY NÁSTROJŮ PRO ŘEZÁNÍ ZÁVITŮ 1/2 Řezání vnitřních závitů při řezání vnitřních závitů používáme nejčastěji jako nástroje závitníky sadové, kterými postupně I-III zhotovíme celý profil závitu, při průchozích dírách u slabších material používáme závitníky maticové, tyto nástroje nám při jedné operaci zhotoví celý profil závitu. při ručním řezání otáčíme závitníkem pomocí vratidla, na konci stopky má závitník čtyřhran, na kterém je vratidlo nasazeno. 5

6 DRUHY NÁSTROJŮ PRO ŘEZÁNÍ ZÁVITŮ 2/2 6

7 PŘIPRAVOVÁNÍ MATERIÁL K ŘEZÁNÍ 1/1 před řezáním vnitřího závitu si vyvrtáme díru, u méněpřesných závitů používáme pomůcky, že velokost závitu, který chceme zhotovit, použijeme vzorec d=d - s.1,1a výslednou hodnotou je průměr vrtáku, kterým převrtáme danou díru pro závit, jinak se používá při zhotovení ve strojírenství tabulek, které nám určí přesnou honotu díry. 7

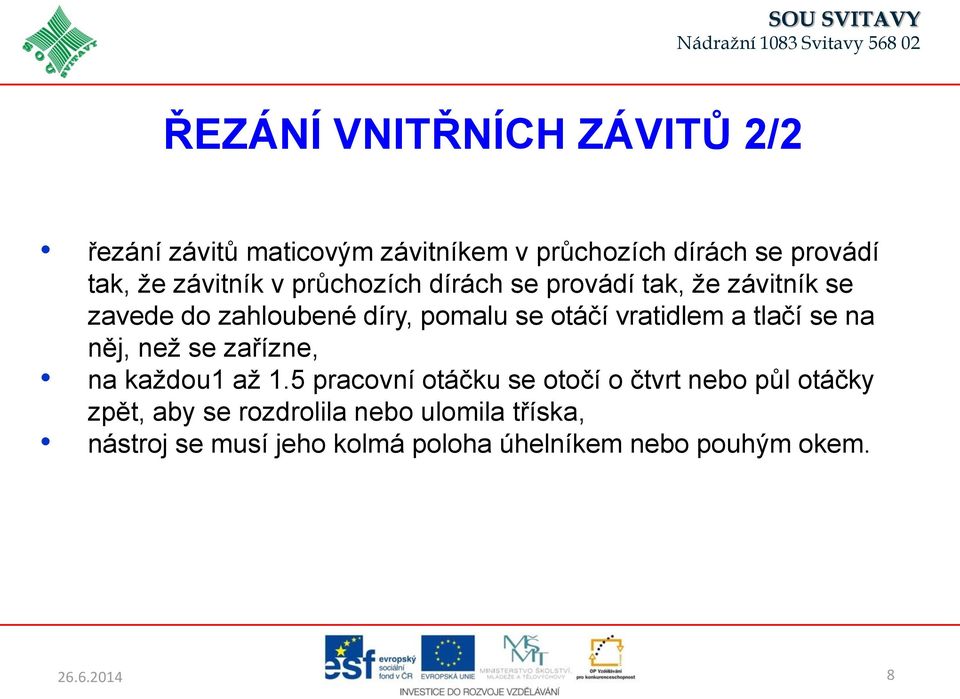

8 ŘEZÁNÍ VNITŘNÍCH ZÁVITŮ 2/2 řezání závitů maticovým závitníkem v průchozích dírách se provádí tak, že závitník v průchozích dírách se provádí tak, že závitník se zavede do zahloubené díry, pomalu se otáčí vratidlem a tlačí se na něj, než se zařízne, na každou1 až 1.5 pracovní otáčku se otočí o čtvrt nebo půl otáčky zpět, aby se rozdrolila nebo ulomila tříska, nástroj se musí jeho kolmá poloha úhelníkem nebo pouhým okem. 8

9 ŘEZÁNÍ VNITŘNÍCH ZÁVITŮ 1/3 řezání vnitřních závitů sadovými závitníky ve slepých dírách, případně v průchozích, se podstatně neliší od pracovního postupu při řezání maticovým závitníkem, jen se zde musí dbát, aby se třísky nahromadily na dně díry, proto se závitník z hlubších děr občas vyšroubuje, po vyříznutí závitu prvním závitníkem sady se díra vyčistí od třísek a zavede se druhý závitník ( se dvěma rýhami), postup je stejný jako u předchozího, na konec se dořízne závit dořezávacím závitníkem, po vyříznutí se závit zkontroluje závitovým mezním kalibrem. 9

10 ŘEZÁNÍ VNĚJŠÍCH ZÁVITŮ 2/3 10

11 ŘEZÁNÍ VNĚJŠÍCH ZÁVITŮ 3/3 11

12 ŘEZACÍ EMULZE K ŘEZÁNÍ ZÁVITŮ 1/1 12

13 KONTROLA PŘESNOSTI ZÁVITŮ 1/1 vnitřní závity kontrolujeme běžně závitovými měrkami, přesnější pak závitovými kalibry nebo profilovými projektory, kolmost závitu kontrolujeme úhelníkem, při kontrole dbáme, aby byl závit pečlivě očištěn a zbaven veškerých nečistot. 13

14 BEZPEČNOST PRÁCE PŘI ŘEZÁNÍ ZÁVITŮ 1/1 1. Při řezání vnitřních závitů se musí zachovávat kromě pořádku a čistoty též bezpečnostní pravidla, 2. Při ručním řezání vnitřních závitů dbáme na to, aby byt material správně upnut do svěráku, 3. Vzniklé třísky odstraňujeme kartáčem, štetcem nebo stačeným vzduchem s použitím ochranných brýlí, 4. Pozor na možmost zranění ostrými hranami, 5. Dodržovat bezpečnostní předpisy pro vrtání. 14

15 KONTROLNÍ OTÁZKY 1/1 1. Jak připrsvujeme materiál před stříháním na pákových a tabulových nůžkách? 2. Jak připravíme materiál před stříháním pákovými a tabulovými nůžkami? 3. Bezpečnost práce při stříhání pákovými a tabulovými nůžkami. 15

16 POUŽITÁ LITERATURA 1/1 B. Dobrovolný., Strojní zámečnictví Ruční obrábění kovů učebnice pro SOU, Praha, SNTL 1967, Jungmann Bohumil Ing., I. Brorský., Základy zpracování kovů, Praha, SNTL 1964, 16

17 Děkuji za pozornost UOV Petr Svoboda 17
