1 Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Úloha: 2. ZÁKLADY RUČNÍHO ZPRACOVÁNÍ KOVŮ TÉMA 2.3 RUČNÍ DĚLENÍ MATERIÁLŮ Obor: Mechanik seřizovač Ročník: I. Zpracoval(a): Miroslav Zajíček Střední odborná škola Josefa Sousedíka Vsetín, 2010

2 OBSAH RUČNÍ ŘEZÁNÍ KOVŮ 1. RUČNÍ RÁMOVÁ PILKA Geometrie řezného klínu na zubu Hustota ozubení Rozvod zubů Materiál pilových listů 2. TECHNOLOGIE RUČNÍHO ŘEZÁNÍ Upínání materiálů do svěráku před řezáním Držení pilky a postoj při řezání Pracovní postup ručního řezání Dlouhé řezy Řezání trubek 3. KONTROLNÍ OTÁZKY 4. ZADÁNÍ K PROCVIČENÍ RUČNÍHO ŘEZÁNÍ 5. POUŽITÁ LITERATURA

3 ŘEZÁNÍ KOVŮ Řezání dělíme na ruční a strojní. Ruční řezání patří mezi základní druhy třískového obrábění. Materiál dělíme na díly (kusy) potřebných rozměrů, ruční rámovou pilkou. Taktéž můžeme řezat různé výřezy a drážky. Pilový list musí být ve třmenovém rámu upnut tak, aby špičky zubů směřovaly dopředu, od rukojeti (ve směru řezání). Konce pilového listu s otvory se zasunou do výřezů v upínacích hlavicích rámu a upevní se kolíky. Utažením pomocí křídlové matice, pilový list správně napneme. Napnutí kontrolujeme na tzv. průhyb. 1. RUČNÍ RÁMOVÁ PILKA rám pohyblivá hlava Kolík,závlačka pilový list pevná hlava rukojeť PILOVÉ LISTY Geometrie řezného klínu na zubu Tvar zubu pilového listu má základní řezné úhly, které mají i další řezné nástroje. Geometrie řezného klínu zubu pilky bude záviset především na druhu obráběného materiálu a druhu nástroje. Úhel čela γ je mezi 0 až 10.Úhel břitu se volí na tvrdší materiály větší a na měkčí menší. Řada zubů je pro zvýšení tvrdosti zakalena a popuštěna.

4 čelo ostří hřbet Hustota ozubení Udává se počtem zubů na délku 1 anglického palce. Pilové listy s hrubým ozubením mají 14 až 16 zubů a jsou vhodné pro řezání měkkých kovů, 18 až 25 zubů pro středně tvrdou ocel a 28 až 32 zubů pro řezání velmi tvrdých ocelí a tenkostěnných materiálů (tenkostěnné profily, trubky, plechy). Vzdálenost břitů dvou sousedních zubů se nazývá zubová rozteč. Rozvod zubů Aby pilový list při řezání nedřel o stěny spáry, musí být vznikající spára širší, než je tloušťka pilového listu. Proto se ozubení rozvádí, nebo je pilový list zvlněný. Vznikající třísky se odvádějí v zubových mezerách. Pilový list může mít ozubení buď z jedné, nebo z obou stran.

5 Zvlněné ozubení Rozvedené zuby Materiál pilových listů - Konstrukční chromová, popřípadě wolframchromová ocel pro řezání kovových materiálů o nízké pevnosti. - Rychlořezná ocel pro řezání materiálů s vysokou pevností břit odolává více teplu. Úprava vylomeného zubů na pilovém listu Vylomené zuby Vybroušené zuby

6 2. TECHNOLOGIE RUČNÍHO ŘEZÁNÍ Upínání materiálů do svěráku před řezáním - Materiál upínáme vždy tak, aby místo řezu bylo co nejblíže čelistem svěráku. Při větším vyložení by materiál pružil a chvěl se. - Tenké plechy upínáme mezi dřevěné destičky, které zabraňují chvění a ohýbání plechu. - Válcové součásti a trubky upínáme do prizmatických vložek upnutých mezi čelisti svěráku nebo do montážního trubkového svěráku. - Součástky, které se nesmí povrchově poškodit, upínáme do čelistí svěráku prostřednictvím měkkých vložek. a), b) upnutí válcových profilů do prizmatických vložek, c) upnutí plochého materiálu d) upnutí tenkého plechu mezi dřevěné desky a) upnutí v montážním svěráku b) řezání tenkostěnné trubky c) řezání tlustostěnné trubky

7 Držení pilky a postoj při řezání Uchopíme rukojeť pilky pravou rukou (u praváků) a druhou rukou držíme za přední část rámu. Abychom zajistili stabilní vedení pilky, musíme při řezání zaujmout správný postoj, stojíme lehce předkloněni na mírně rozkročených nohách. Pilkou řežeme pouze směrem dopředu, proto ji při zpětném (vratném) pohybu odlehčujeme. Pracovní postup ručního řezání 1. Orýsování a označení místa řezu. 2. Správné a pevné upnutí materiálu. Při řezání materiálu obdélníkového průřezu dáváme přednost řezání na širší straně, dosáhne se rovnějšího řezu, zuby pilky se nezakusují a nevylamují. 3. Vypilování vrubu tříhranným pilníkem vedle rysky, aby pilka byla ze začátku řezání lépe vedena a neujížděla do stran. Při zhotovení přesného obrobku se řeže s přídavkem od rysky 0,5 až 2 mm podle kvality řezu a zručnosti pracovníka. Později se přídavek obrobí na přesnější rozměr. Zařežeme krátkými zdvihy šikmo skloněnou pilkou. Pilkou řežeme pouze směrem dopředu, proto ji při zpětném (vratném) pohybu odlehčujeme. 4. Pokračování pravidelnými pohyby s frekvencí 30 až 60 zdvihů za minutu, pilku vyrovnáváme do vodorovné polohy. Při řezání využíváme celou délku pilového listu. Soustavně sleduj orýsovanou rysku, podle které přesně veď pilku.vyměníme- -li pilový list za nový, nesmíme pokračovat v původním řezu, ale řežeme z opačné strany v nové drážce. 5. Při dořezávání zkrátíme tahy, zpomalíme řezání a na pilku již netlačíme.

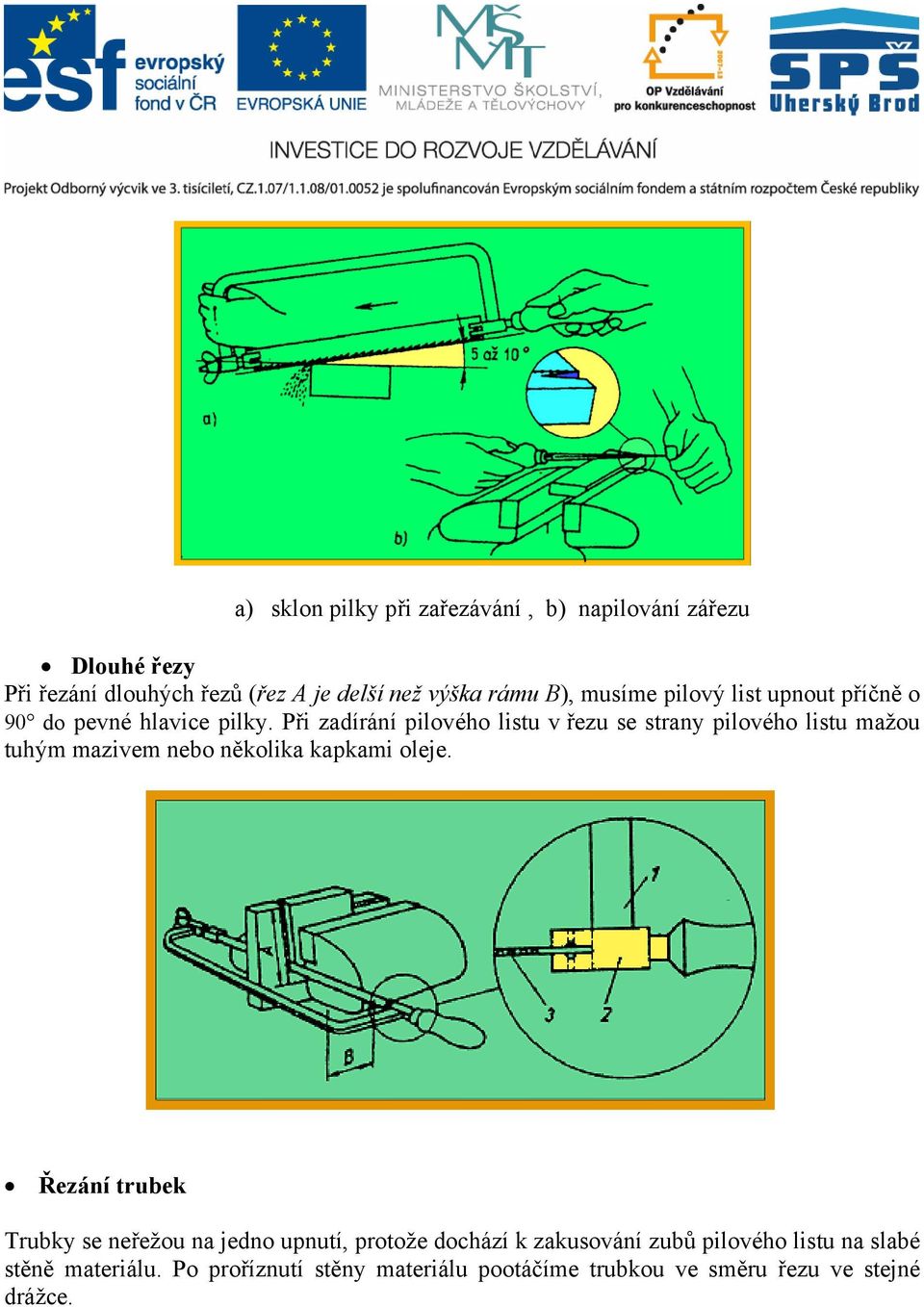

8 a) sklon pilky při zařezávání, b) napilování zářezu Dlouhé řezy Při řezání dlouhých řezů (řez A je delší než výška rámu B), musíme pilový list upnout příčně o 90 do pevné hlavice pilky. Při zadírání pilového listu v řezu se strany pilového listu mažou tuhým mazivem nebo několika kapkami oleje. Řezání trubek Trubky se neřežou na jedno upnutí, protože dochází k zakusování zubů pilového listu na slabé stěně materiálu. Po proříznutí stěny materiálu pootáčíme trubkou ve směru řezu ve stejné drážce.

9 3. KONTROLNÍ OTÁZKY Popište ruční rámovou pilu a funkci jednotlivých dílů. Nakreslete obrázek geometrie zubu pilového listu s okótováním řezných úhlů. Na čem závisí hustota ozubení pilového listu? Z jakých materiálů se vyrábí pilové listy? Popište způsoby upínání obrobků různých profilů před ručním řezání. Kdy se používají měkké vložky vložené do čelistí svěráku? Jaká je rychlost ručního řezání a jaký je vliv na ostří břitu při jejím zvýšení? Kdy řežeme materiál s přídavkem k rozměru? Jakou silou tlačíme na pilku při řezání směrem dopředu a zpět? Popište pracovní postup řezání ruční rámovou pilkou. Vysvětlete technologii řezání tenkostěnných trubek. Popiš postup při řezání dlouhých řezů. 4. ZADÁNÍ K PROCVIČENÍ RUČNÍHO ŘEZÁNÍ Proveďte řezání materiálů: 1. Řezání ploché oceli na hranolky o šířce 10 mm, dle výkresu MS /6. 2. Řezání úhlové oceli na úhelníčky o šířce 10 mm, dle výkresu MS /7. 3. Řezání úhlové oceli pod úhlem 45 a 55, dle výkresu MS /8. 4. Řezání trubky na kroužky o šířce 10 mm a pod úhlem 45 o šířce 20 mm, dle výkresu MS /9.

10 Měřítko Materiál Kreslil Název Datum 1: Jan Ordelt Řezání pl.tyče Kusů Polotovar Schválil Číslo výkresu Změna 1 5x40x130 M. Zajicek MS /6 Střední odborná škola Josefa Sousedíka Vsetín

11 Měřítko Materiál Kreslil Název Datum 1: Jan Ordelt Řezání L - tyče Kusů Polotovar Schválil Číslo výkresu Změna 1 28x45x130 M. Zajicek MS /7 Střední odborná škola Josefa Sousedíka Vsetín

12 Měřítko Materiál Kreslil Název Datum 1: Jan Ordelt Úhlové řezání Kusů Polotovar Schválil Číslo výkresu Změna 1 28x45x200 M. Zajicek MS /8 Střední odborná škola Josefa Sousedíka Vsetín

13 Měřítko Materiál Kreslil Název Datum 1: Jan Ordelt Řezání trubky Kusů Polotovar Schválil Číslo výkresu Změna 1 Tr. ø38x2-400 M. Zajicek MS /9 Střední odborná škola Josefa Sousedíka Vsetín

14 5. POUŽITÁ LITERATURA ŠVAGR, J., VOJTÍK, J. Technologie ručního zpracování kovů. Institut výchovy a vzdělávání. Ministerstvo zemědělství ČR DRIENSKY, D., FURIK, P., LEHMANOVÁ, F., TOMAIDES, J. Strojní obrábění. SNTL Praha DILLINGER, J. a kolektiv. Moderní strojírenství pro školu a praxi. EAN: ISBN: Nakladatel: Europa - Sobotáles cz. s.r.o. Rok vydání:
