1 Lamely a mřížky CZ

2

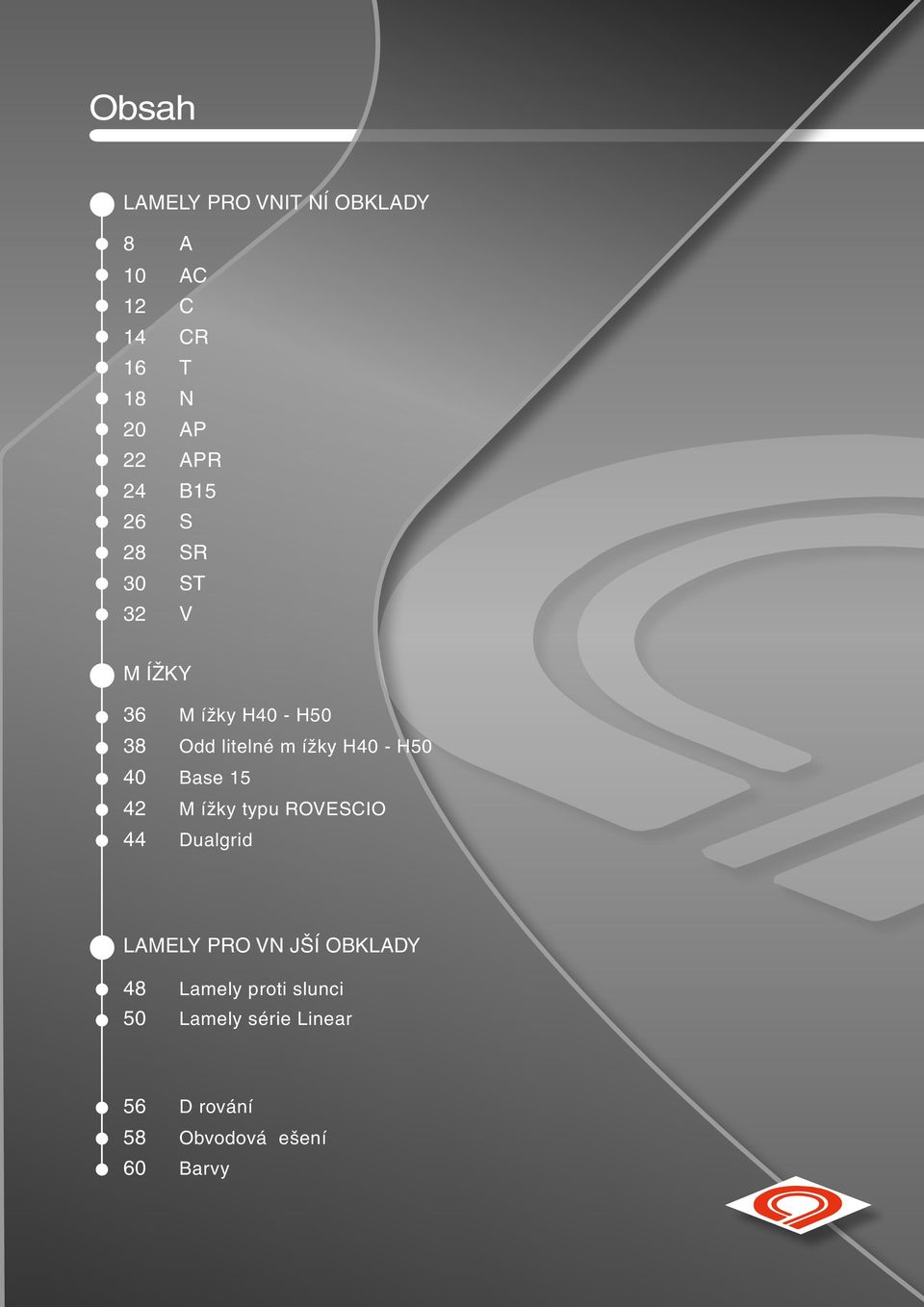

3 Obsah LAMELY PRO VNITŘNÍ OBKLADY 8 A 10 AC 12 C 14 CR 16 T 18 N 20 AP 22 APR 24 B15 26 S 28 SR 30 ST 32 V MŘÍŽKY 36 Mřížky H40 - H50 38 Oddělitelné mřížky H40 - H50 40 Base Mřížky typu ROVESCIO 44 Dualgrid LAMELY PRO VNĚJŠÍ OBKLADY 48 Lamely proti slunci 50 Lamely série Linear 56 Děrování 58 Obvodová řešení 60 Barvy

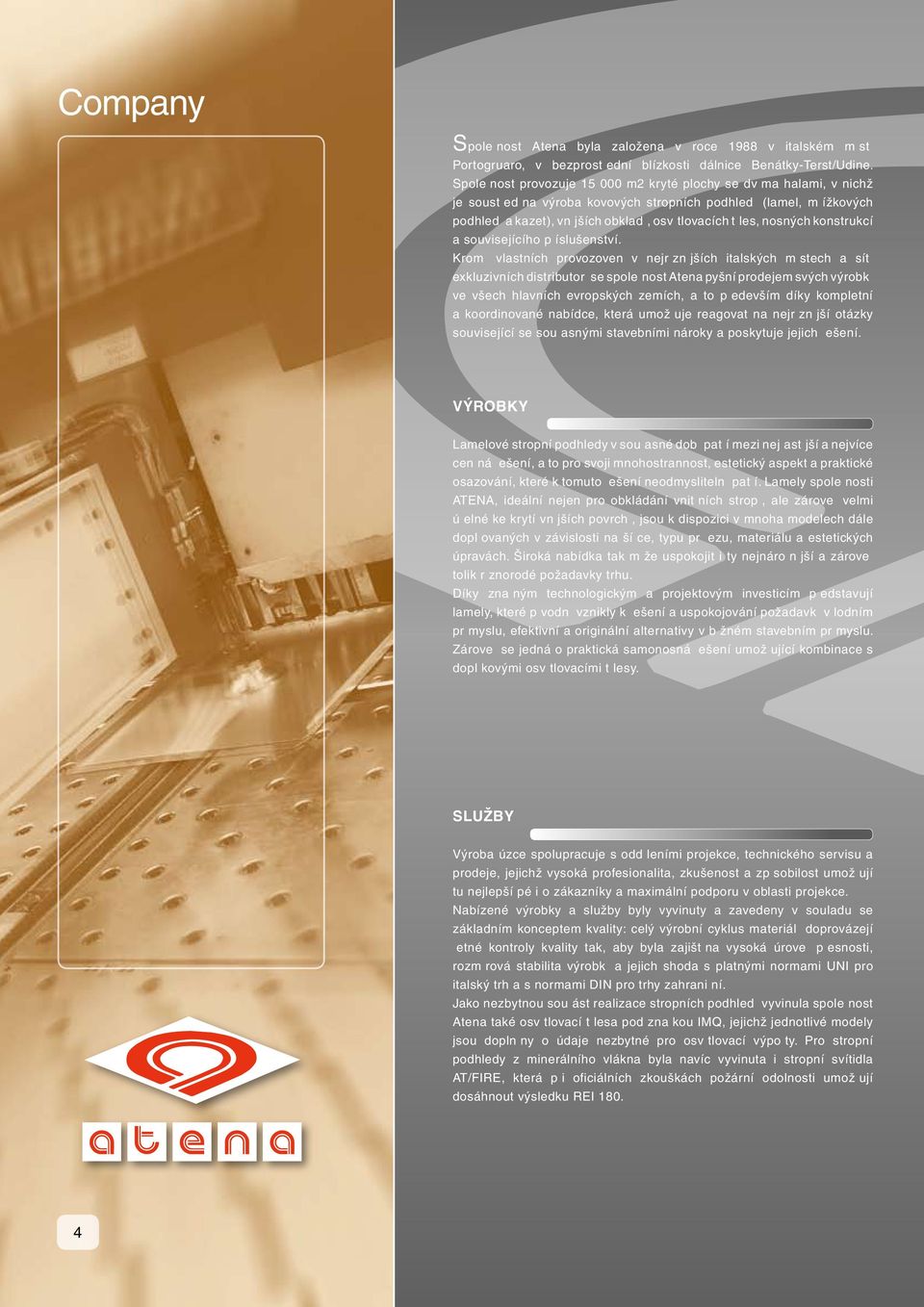

4 Company Společnost Atena byla založena v roce 1988 v italském městě Portogruaro, v bezprostřední blízkosti dálnice Benátky-Terst/Udine. Společnost provozuje m2 kryté plochy se dvěma halami, v nichž je soustředěna výroba kovových stropních podhledů (lamel, mřížkových podhledů a kazet), vnějších obkladů, osvětlovacích těles, nosných konstrukcí a souvisejícího příslušenství. Kromě vlastních provozoven v nejrůznějších italských městech a sítě exkluzivních distributorů se společnost Atena pyšní prodejem svých výrobků ve všech hlavních evropských zemích, a to především díky kompletní a koordinované nabídce, která umožňuje reagovat na nejrůznější otázky související se současnými stavebními nároky a poskytuje jejich řešení. VÝROBKY Lamelové stropní podhledy v současné době patří mezi nejčastější a nejvíce ceněná řešení, a to pro svoji mnohostrannost, estetický aspekt a praktické osazování, které k tomuto řešení neodmyslitelně patří. Lamely společnosti ATENA, ideální nejen pro obkládání vnitřních stropů, ale zároveň velmi účelné ke krytí vnějších povrchů, jsou k dispozici v mnoha modelech dále doplňovaných v závislosti na šířce, typu průřezu, materiálu a estetických úpravách. Široká nabídka tak může uspokojit i ty nejnáročnější a zároveň tolik různorodé požadavky trhu. Díky značným technologickým a projektovým investicím představují lamely, které původně vznikly k řešení a uspokojování požadavků v lodním průmyslu, efektivní a originální alternativy v běžném stavebním průmyslu. Zároveň se jedná o praktická samonosná řešení umožňující kombinace s doplňkovými osvětlovacími tělesy. SLUŽBY Výroba úzce spolupracuje s odděleními projekce, technického servisu a prodeje, jejichž vysoká profesionalita, zkušenost a způsobilost umožňují tu nejlepší péči o zákazníky a maximální podporu v oblasti projekce. Nabízené výrobky a služby byly vyvinuty a zavedeny v souladu se základním konceptem kvality: celý výrobní cyklus materiálů doprovázejí četné kontroly kvality tak, aby byla zajištěna vysoká úroveň přesnosti, rozměrová stabilita výrobků a jejich shoda s platnými normami UNI pro italský trh a s normami DIN pro trhy zahraniční. Jako nezbytnou součást realizace stropních podhledů vyvinula společnost Atena také osvětlovací tělesa pod značkou IMQ, jejichž jednotlivé modely jsou doplněny o údaje nezbytné pro osvětlovací výpočty. Pro stropní podhledy z minerálního vlákna byla navíc vyvinuta i stropní svítidla AT/FIRE, která při oficiálních zkouškách požární odolnosti umožňují dosáhnout výsledku REI

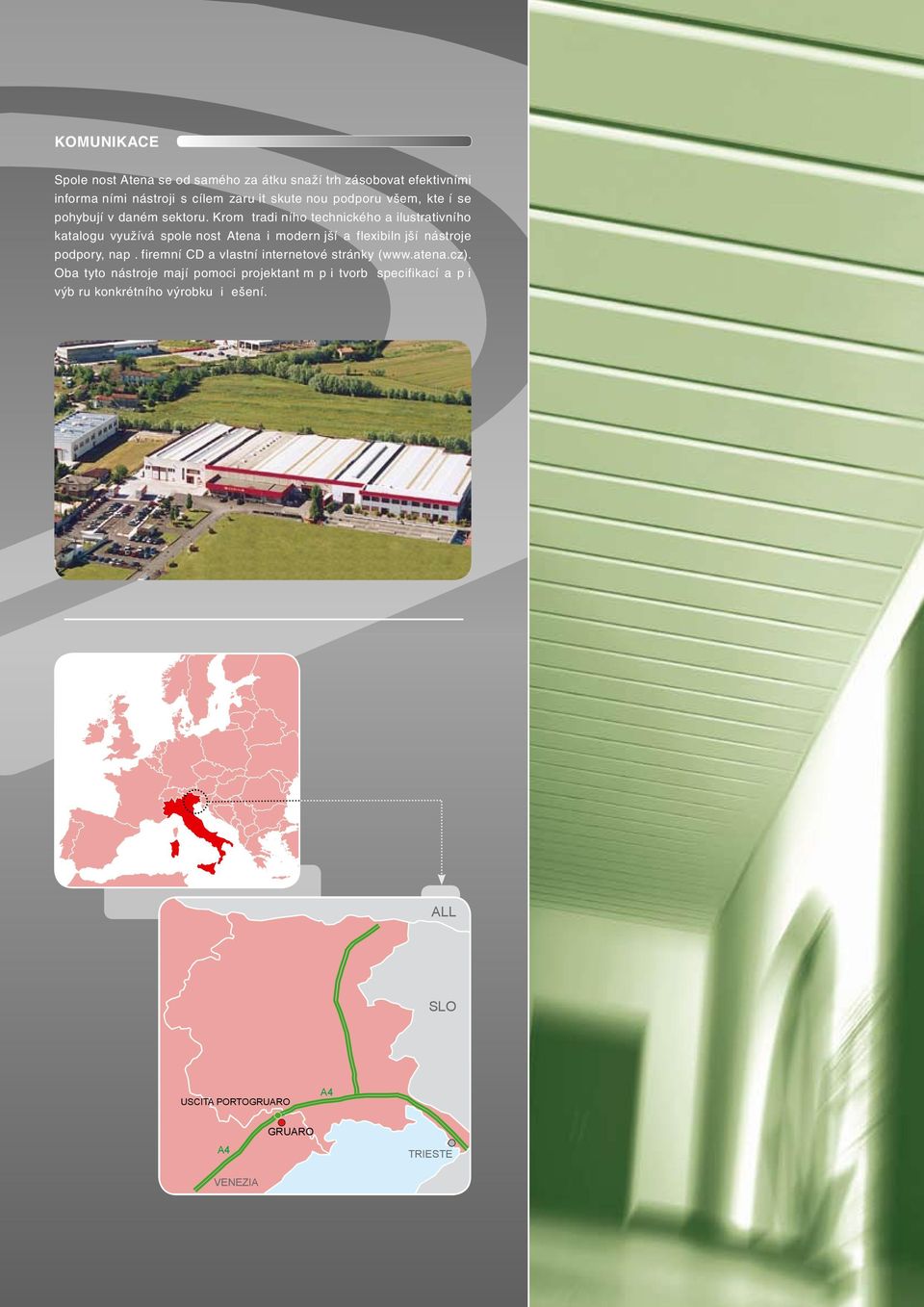

5 KOMUNIKACE Společnost Atena se od samého začátku snaží trh zásobovat efektivními informačními nástroji s cílem zaručit skutečnou podporu všem, kteří se pohybují v daném sektoru. Kromě tradičního technického a ilustrativního katalogu využívá společnost Atena i modernější a flexibilnější nástroje podpory, např. firemní CD a vlastní internetové stránky ( Oba tyto nástroje mají pomoci projektantům při tvorbě specifikací a při výběru konkrétního výrobku či řešení. ALL SLO USCITA PORTOGRUARO A4 A4 GRUARO TRIESTE VENEZIA

6

7 Lamely pro vnitřní obklady

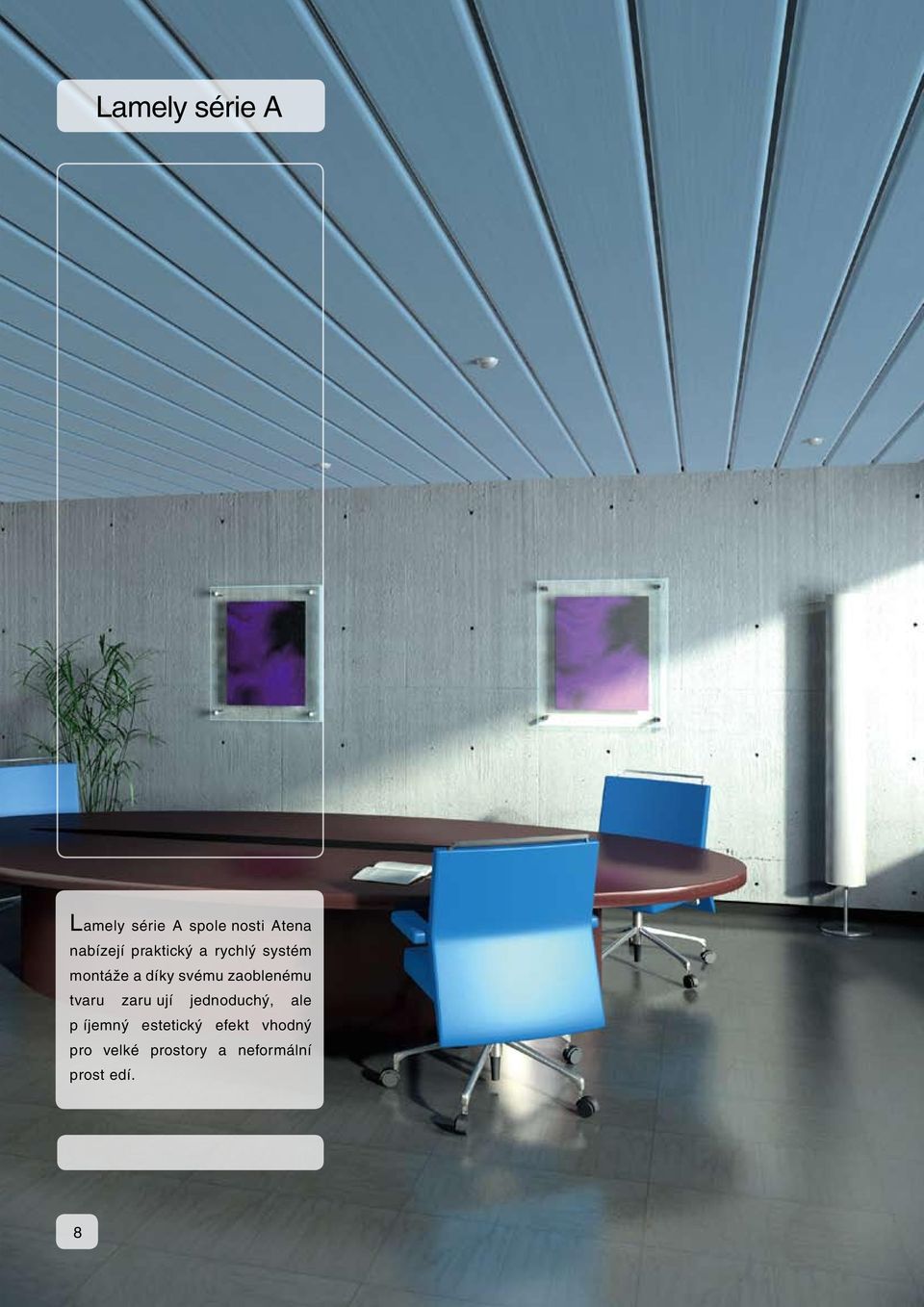

8 Lamely série A Lamely série A společnosti Atena nabízejí praktický a rychlý systém montáže a díky svému zaoblenému tvaru zaručují jednoduchý, ale příjemný estetický efekt vhodný pro velké prostory a neformální prostředí. 8

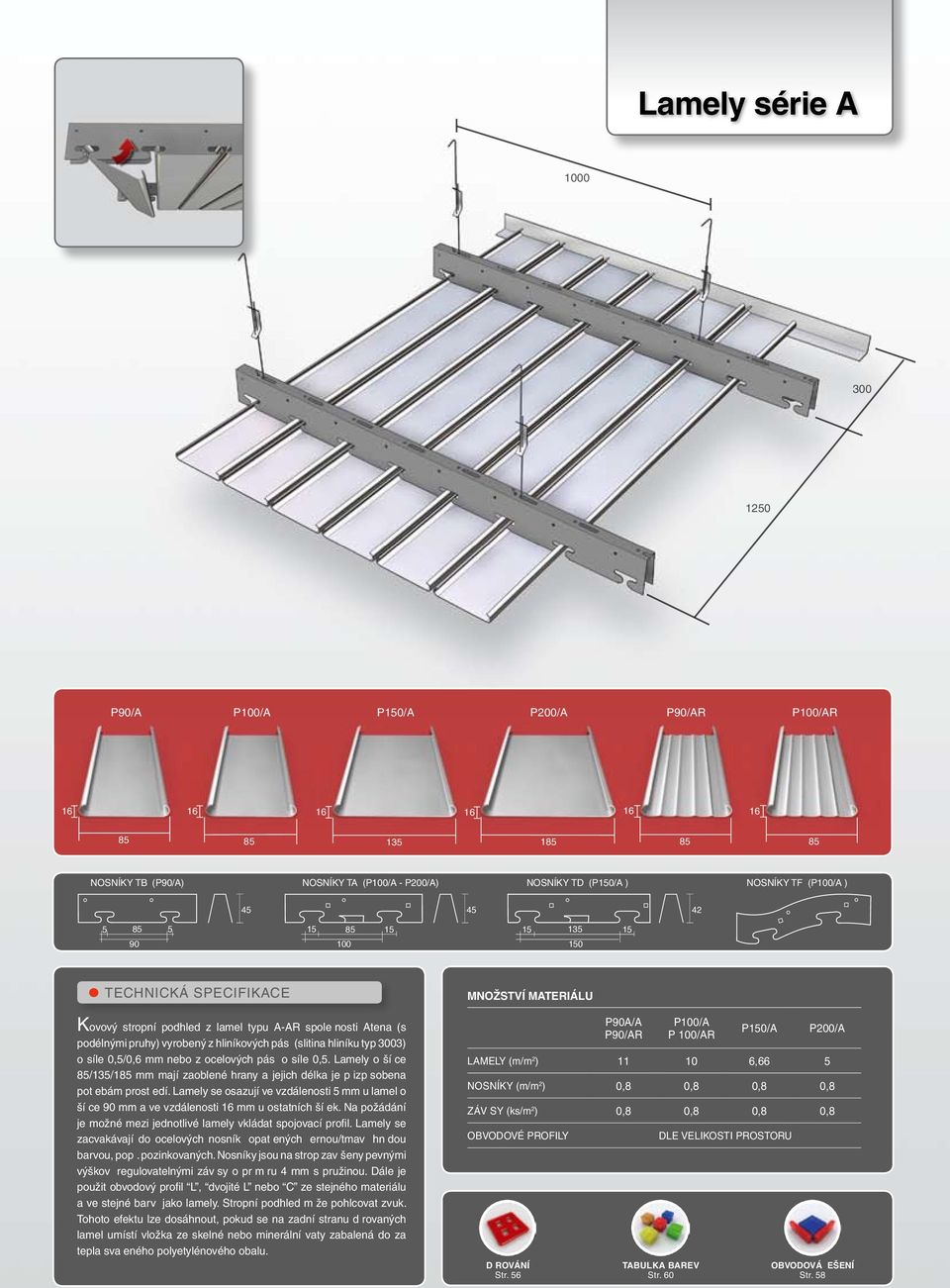

9 Lamely série A P90/A P100/A P150/A P200/A P90/AR P100/AR NOSNÍKY TB (P90/A) NOSNÍKY TA (P100/A - P200/A) NOSNÍKY TD (P150/A ) NOSNÍKY TF (P100/A ) TECHNICKÁ SPECIFIKACE MNOŽSTVÍ MATERIÁLU Kovový stropní podhled z lamel typu A-AR společnosti Atena (s podélnými pruhy) vyrobený z hliníkových pásů (slitina hliníku typ 3003) o síle 0,5/0,6 mm nebo z ocelových pásů o síle 0,5. Lamely o šířce 85/135/185 mm mají zaoblené hrany a jejich délka je přizpůsobena potřebám prostředí. Lamely se osazují ve vzdálenosti 5 mm u lamel o šířce 90 mm a ve vzdálenosti 16 mm u ostatních šířek. Na požádání je možné mezi jednotlivé lamely vkládat spojovací profil. Lamely se zacvakávají do ocelových nosníků opatřených černou/tmavě hnědou barvou, popř. pozinkovaných. Nosníky jsou na strop zavěšeny pevnými výškově regulovatelnými závěsy o průměru 4 mm s pružinou. Dále je použit obvodový profil L, dvojité L nebo C ze stejného materiálu a ve stejné barvě jako lamely. Stropní podhled může pohlcovat zvuk. Tohoto efektu lze dosáhnout, pokud se na zadní stranu děrovaných lamel umístí vložka ze skelné nebo minerální vaty zabalená do za tepla svařeného polyetylénového obalu. DĚROVÁNÍ Str. 56 P90A/A P90/AR P100/A P 100/AR TABULKA BAREV Str. 60 P150/A P200/A LAMELY (m/m 2 ) ,66 5 NOSNÍKY (m/m 2 ) 0,8 0,8 0,8 0,8 ZÁVĚSY (ks/m 2 ) 0,8 0,8 0,8 0,8 OBVODOVÉ PROFILY DLE VELIKOSTI PROSTORU OBVODOVÁ ŘEŠENÍ Str. 58

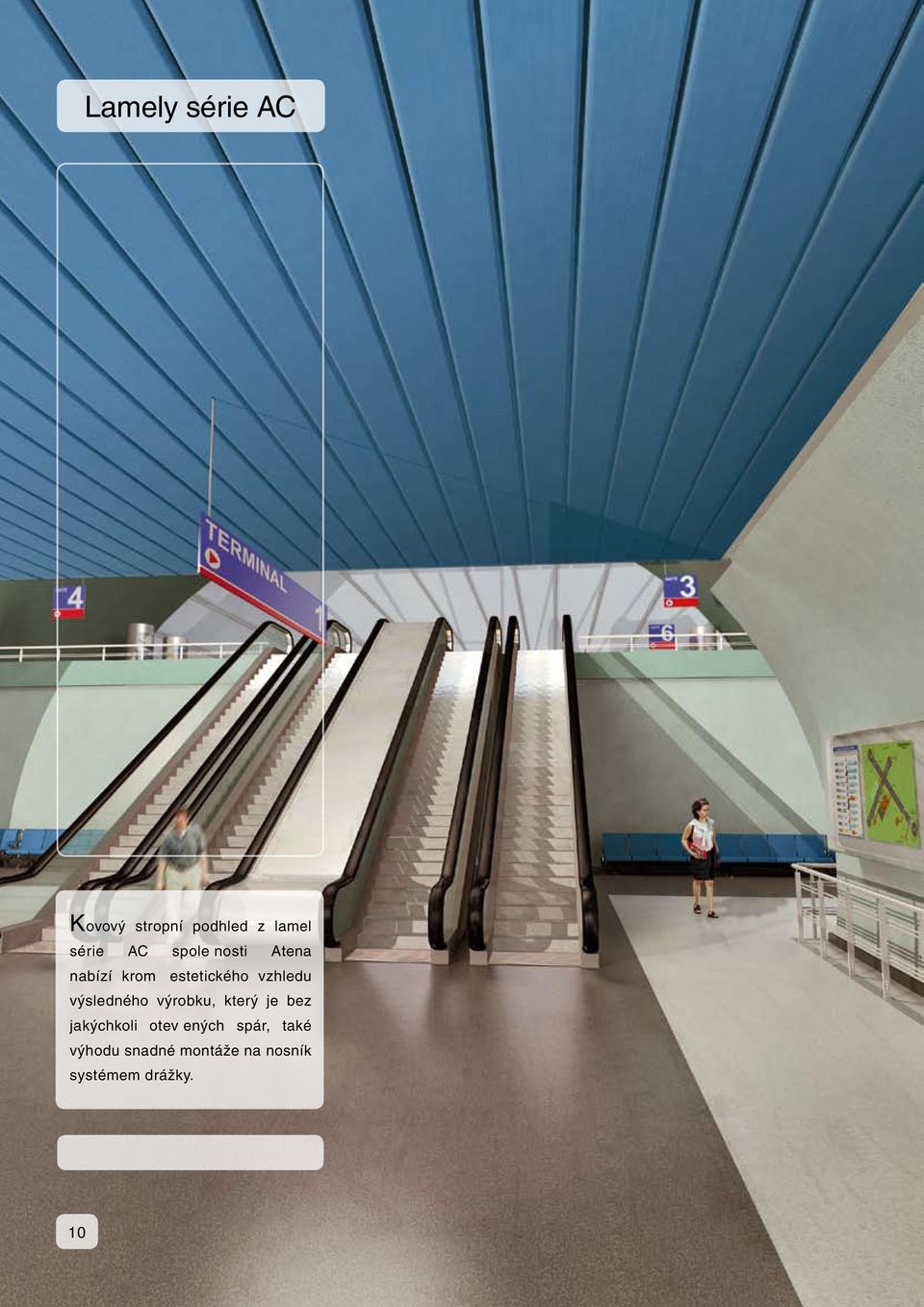

10 Lamely série AC Kovový stropní podhled z lamel série AC společnosti Atena nabízí kromě estetického vzhledu výsledného výrobku, který je bez jakýchkoli otevřených spár, také výhodu snadné montáže na nosník systémem drážky. 10

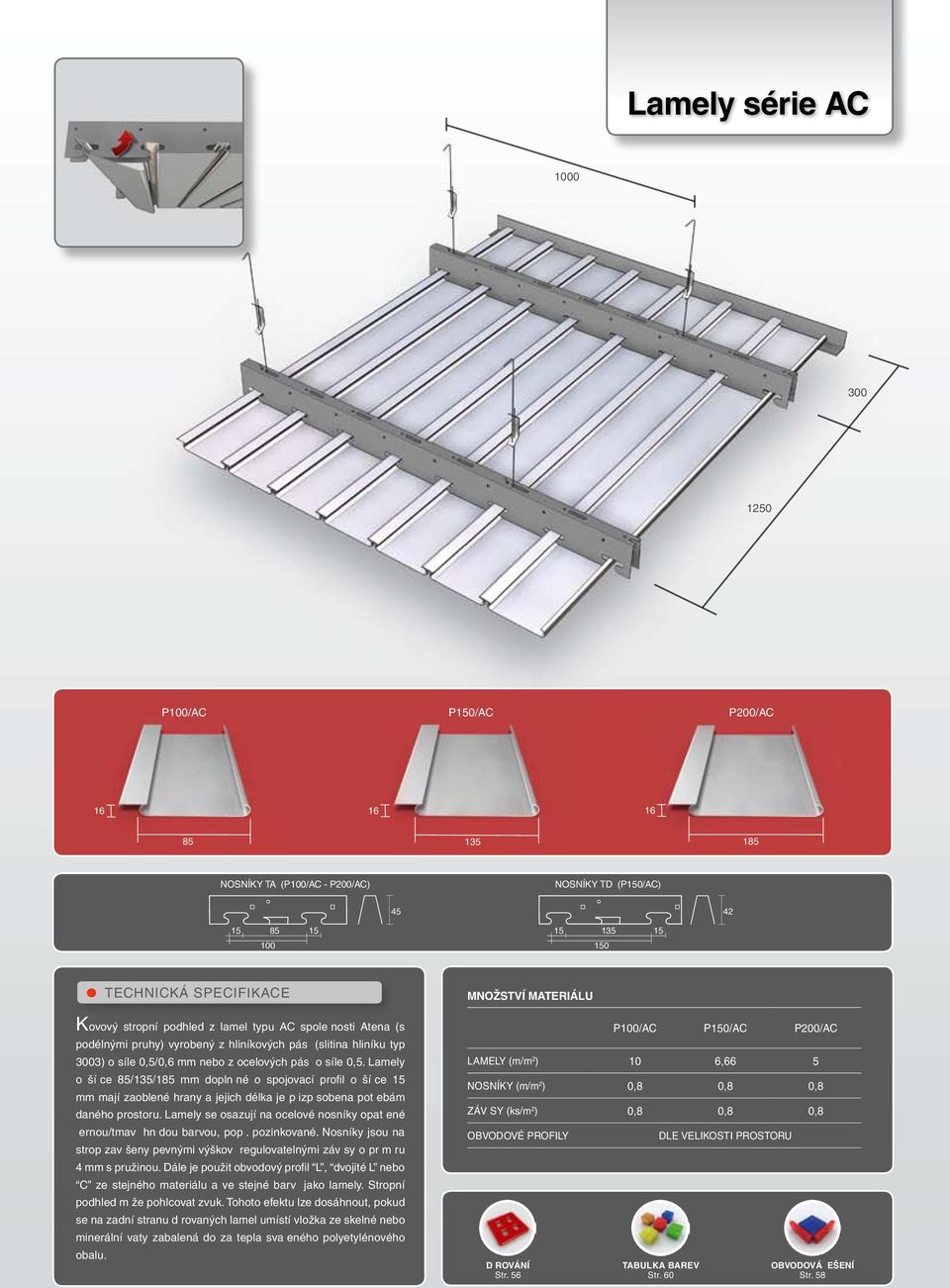

11 Lamely série AC P100/AC P150/AC P200/AC NOSNÍKY TA (P100/AC - P200/AC) NOSNÍKY TD (P150/AC) TECHNICKÁ SPECIFIKACE MNOŽSTVÍ MATERIÁLU Kovový stropní podhled z lamel typu AC společnosti Atena (s podélnými pruhy) vyrobený z hliníkových pásů (slitina hliníku typ 3003) o síle 0,5/0,6 mm nebo z ocelových pásů o síle 0,5. Lamely o šířce 85/135/185 mm doplněné o spojovací profil o šířce 15 mm mají zaoblené hrany a jejich délka je přizpůsobena potřebám daného prostoru. Lamely se osazují na ocelové nosníky opatřené černou/tmavě hnědou barvou, popř. pozinkované. Nosníky jsou na strop zavěšeny pevnými výškově regulovatelnými závěsy o průměru 4 mm s pružinou. Dále je použit obvodový profil L, dvojité L nebo C ze stejného materiálu a ve stejné barvě jako lamely. Stropní podhled může pohlcovat zvuk. Tohoto efektu lze dosáhnout, pokud se na zadní stranu děrovaných lamel umístí vložka ze skelné nebo minerální vaty zabalená do za tepla svařeného polyetylénového obalu. DĚROVÁNÍ Str. 56 P100/AC P150/AC P200/AC LAMELY (m/m 2 ) 10 6,66 5 NOSNÍKY (m/m 2 ) 0,8 0,8 0,8 ZÁVĚSY (ks/m 2 ) 0,8 0,8 0,8 OBVODOVÉ PROFILY DLE VELIKOSTI PROSTORU TABULKA BAREV Str. 60 OBVODOVÁ ŘEŠENÍ Str. 58

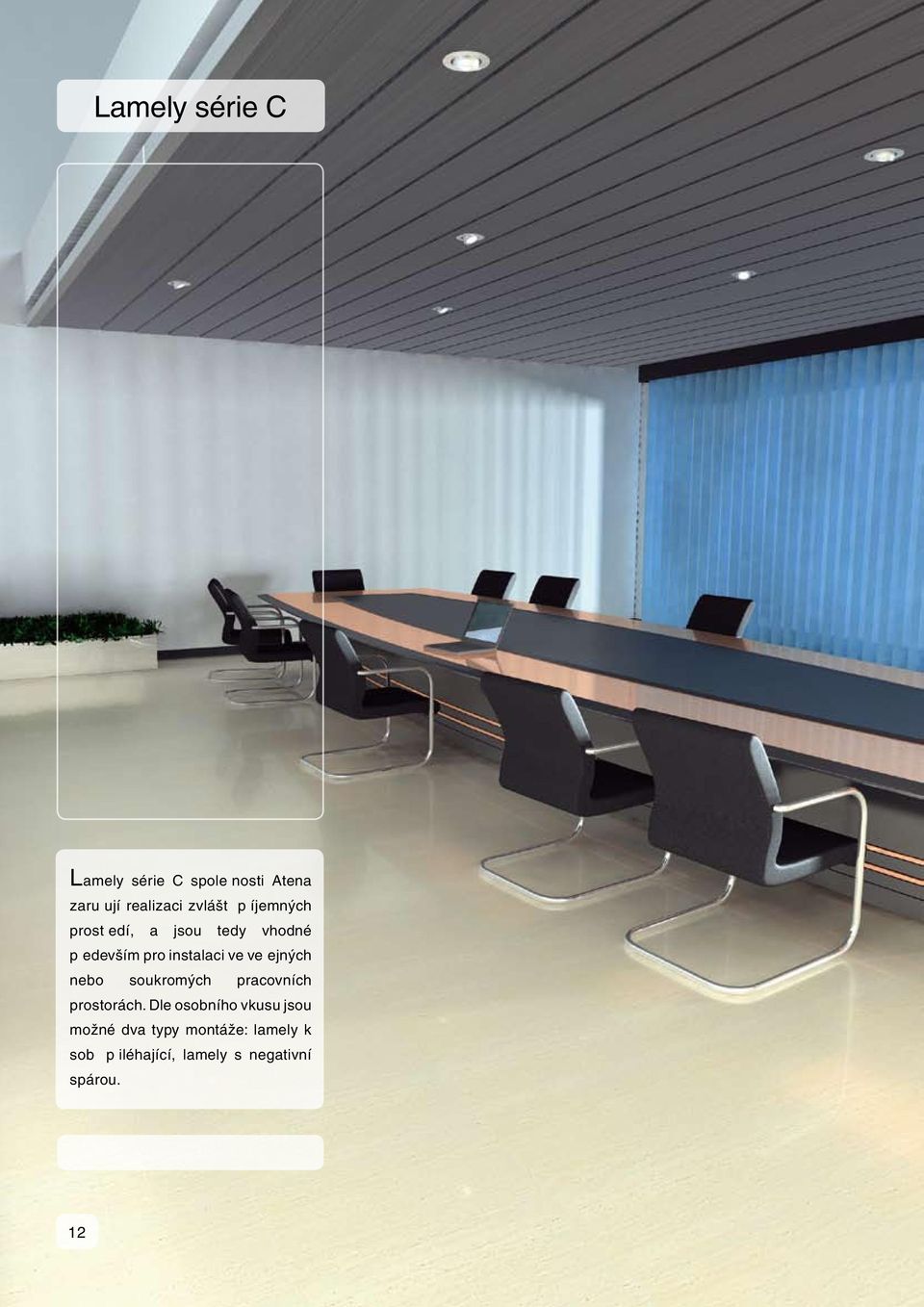

12 Lamely série C Lamely série C společnosti Atena zaručují realizaci zvláště příjemných prostředí, a jsou tedy vhodné především pro instalaci ve veřejných nebo soukromých pracovních prostorách. Dle osobního vkusu jsou možné dva typy montáže: lamely k sobě přiléhající, lamely s negativní spárou. 12

13 Lamely série C P100/C P150/C P200/C P300/C NOSNÍKY TC NON ACCOSTATA (P100/C - P150/C - P200/C - P300/C) NOSNÍKY TC ACCOSTATA (P100/C - P150/C - P200/C - P300/C) TECHNICKÁ SPECIFIKACE Kovový stropní podhled z lamel typu C společnosti Atena vyrobený z hliníkových pásů (slitina hliníku typ 3003) o síle 0,5/0,6 mm nebo z ocelových pásů o síle 0,5. Lamely o šířce 90/140/190/290 mm doplněné o spojovací profil o šířce 10 mm jsou ostrohranné a jejich délka je přizpůsobena potřebám daného prostoru. K sobě přiléhající i nepřiléhající lamely se osazují na nosníky z pozinkované oceli (TC). Nosníky jsou na strop zavěšeny pevnými výškově regulovatelnými závěsy o průměru 4 mm s pružinou. Dále je použit obvodový profil L, dvojité L nebo C ze stejného materiálu a ve stejné barvě jako lamely. Stropní podhled může pohlcovat zvuk. Tohoto efektu lze dosáhnout, pokud se na zadní stranu děrovaných lamel umístí vložka ze skelné nebo minerální vaty zabalená do za tepla svařeného polyetylénového obalu. MNOŽSTVÍ MATERIÁLU LAMELY (m/m 2 ) Mont. non accostato Mont. accostato P100/C P150/C P200/C P300/C ,66 7,14 5 5,26 3,33 3,45 NOSNÍKY (m/m 2 ) 0,8 0,8 0,8 0,8 ZÁVĚSY (ks/m 2 ) 0,8 0,8 0,8 0,8 OBVODOVÉ PROFILY DLE VELIKOSTI PROSTORU DĚROVÁNÍ Str. 56 TABULKA BAREV Str. 60 OBVODOVÁ ŘEŠENÍ Str. 58

14 Lamely série CR Lamely série CR mají stejné vlastnosti jako lamely série C, ale díky vyšší boční straně zajišťují pevnější podélné držení stropního podhledu. Tyto lamely jsou pro svou mimořádnou robustnost sice žádané především v lodním průmyslu, ale snadno nacházejí uplatnění i v prostředích využívaných pro průmyslové účely, aniž by byla opomíjena estetická stránka. 14

15 Lamely série CR P150/CR P200/CR P300/CR NOSNÍKY TC NON ACCOSTATA (P150/CR - P200/CR - P300/CR) NOSNÍKY TC ACCOSTATA (P150/CR - P200/CR - P300/CR) TECHNICKÁ SPECIFIKACE Kovový stropní podhled z lamel typu CR společnosti Atena vyrobený z hliníkových pásů (slitina hliníku typ 3003) o síle 0,5/0,6 mm nebo z ocelových pásů o síle 0,5. Lamely o šířce 90 mm doplněné o spojovací profil o šířce 10 mm a výšce 24 mm jsou ostrohranné a jejich délka je přizpůsobena potřebám daného prostoru. K sobě přiléhající i nepřiléhající lamely se osazují na nosníky z pozinkované oceli (TC). Nosníky jsou na strop zavěšeny pevnými výškově regulovatelnými závěsy o průměru 4 mm s pružinou. Dále je použit obvodový profil L, dvojité L nebo C ze stejného materiálu a ve stejné barvě jako lamely. Stropní podhled může pohlcovat zvuk. Tohoto efektu lze dosáhnout, pokud se na zadní stranu děrovaných lamel umístí vložka ze skelné nebo minerální vaty zabalená do za tepla svařeného polyetylénového obalu. MNOŽSTVÍ MATERIÁLU LAMELY (m/m 2 ) Mont. non accostato Mont. accostato P150/CR P200/CR P300/CR 6,66 7,14 5 5,26 3,33 3,45 NOSNÍKY (m/m 2 ) 0,8 0,8 0,8 ZÁVĚSY (ks/m 2 ) 0,8 0,8 0,8 OBVODOVÉ PROFILY DLE VELIKOSTI PROSTORU DĚROVÁNÍ Str. 56 TABULKA BAREV Str. 60 OBVODOVÁ ŘEŠENÍ Str. 58

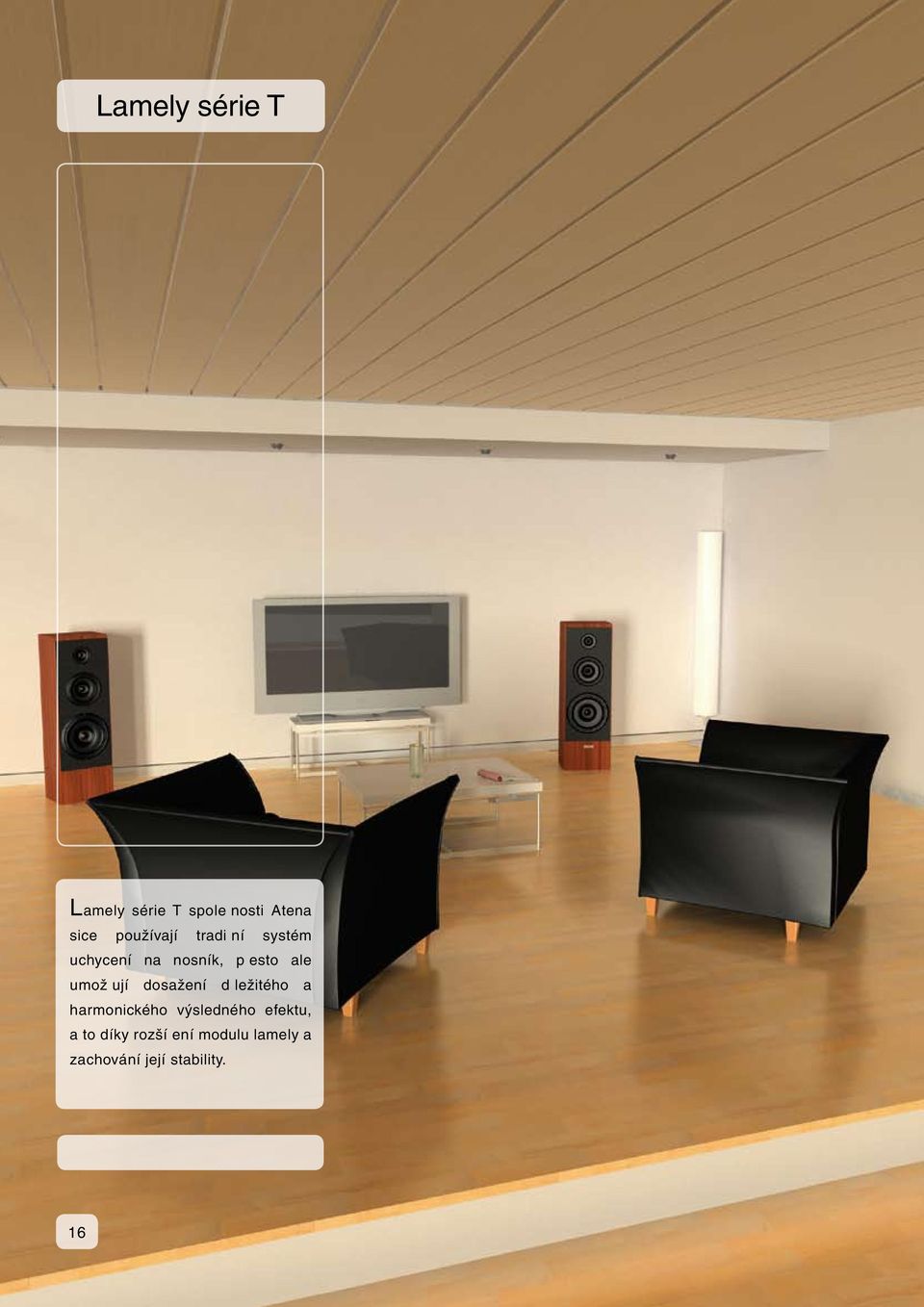

16 Lamely série T Lamely série T společnosti Atena sice používají tradiční systém uchycení na nosník, přesto ale umožňují dosažení důležitého a harmonického výsledného efektu, a to díky rozšíření modulu lamely a zachování její stability. 16

17 Lamely série T P150/T P200/T P300/T NOSNÍKY TC (P150/T - P200/T - P300/T) TECHNICKÁ SPECIFIKACE Kovový stropní podhled z lamel typu T společnosti Atena vyrobený z hliníkových pásů (slitina hliníku typ 3003) o síle 0,5/0,6 mm nebo z ocelových pásů o síle 0,5. Lamely o šířce 150/200/300 mm se osazují pouze na těsno (lamely k sobě přiléhají), jsou ostrohranné a jejich délka je přizpůsobena potřebám daného prostoru. Lamely se osazují na nosníky z pozinkované oceli (TC). Nosníky jsou na strop zavěšeny pevnými výškově regulovatelnými závěsy o průměru 4 mm s pružinou. Dále je použit obvodový profil L, dvojité L nebo C ze stejného materiálu a ve stejné barvě jako lamely. Stropní podhled může pohlcovat zvuk. Tohoto efektu lze dosáhnout, pokud se na zadní stranu děrovaných lamel umístí vložka ze skelné nebo minerální vaty zabalená do za tepla svařeného polyetylénového obalu. MNOŽSTVÍ MATERIÁLU P150/T P200/T P300/T LAMELY (m/m 2 ) 6,66 5,00 3,33 NOSNÍKY (m/m 2 ) 0,8 0,8 0,8 ZÁVĚSY (ks/m 2 ) 0,8 0,8 0,8 OBVODOVÉ PROFILY DLE VELIKOSTI PROSTORU DĚROVÁNÍ Str. 56 TABULKA BAREV Str. 60 OBVODOVÁ ŘEŠENÍ Str. 58

18 Lamely série N Lamely série N společnosti Atena, z hlediska estetického i technického zcela nové, naprosto vylučují jakékoli otevření do meziprostoru, který však zůstává snadno přístupný. Vytvářejí příjemný efekt plný elegance a kvalitního designu. 18

19 Lamely série N N75 N NOSNÍKY TN (N75 - N150) ŘEZ LAMELOU TECHNICKÁ SPECIFIKACE Kovový stropní podhled z lamel typu N společnosti Atena vyrobený z hliníkových pásů (slitina hliníku typ 3003) o síle 0,5/0,6 mm nebo z ocelových pásů o síle 0,5. Lamely o šířce 75/150 mm mají hrany vhodně vytvarované tak, aby umožňovaly zacvaknutí do nosníku z pozinkované oceli (TN), a jejich délka je přizpůsobena potřebám daného prostoru. Nosníky jsou na strop zavěšeny pevnými výškově regulovatelnými závěsy o průměru 4 mm s pružinou. Dále je použit obvodový profil L, dvojité L nebo C ze stejného materiálu a ve stejné barvě jako lamely. Stropní podhled může pohlcovat zvuk. Tohoto efektu lze dosáhnout, pokud se na zadní stranu děrovaných lamel umístí vložka ze skelné nebo minerální vaty zabalená do za tepla svařeného polyetylénového obalu. MNOŽSTVÍ MATERIÁLU P75/N P150/N LAMELY (m/m 2 ) 13,33 6,66 NOSNÍKY (m/m 2 ) 0,8 0,8 ZÁVĚSY (ks/m 2 ) 0,8 0,8 OBVODOVÉ PROFILY DLE VELIKOSTI PROSTORU DĚROVÁNÍ Str. 56 TABULKA BAREV Str. 60 OBVODOVÁ ŘEŠENÍ Str. 58

20 Lamely série AP Lamely série AP, vyvinuté pro montáž bez použití nosníku a označované jako samonosné, představují optimální řešení pro realizaci stropních podhledů zavěšených pouze za pomoci obvodového profilu. Zaručují naprostou stabilitu a pevnost. 20

21 Lamely série AP VARIABILNÍ DÉLKA MAX. = 2500 P100/AP P150/AP P200/AP SAMONOSNÉ LAMELY: PŘIPRAVENÉ K VOLNÉMU POLOŽENÍ NA OBVODOVÉ PROFILY TECHNICKÁ SPECIFIKACE Kovový stropní podhled z lamel typu AP společnosti Atena vyrobený z hliníkových pásů (slitina hliníku typ 3003) o síle 0,5/0,6 mm nebo z ocelových pásů o síle 0,5. Lamely o šířce 90/140/190 mm mají podélné hrany zahnuté směrem ven tak, aby umožňovaly způsob montáže, kdy k sobě lamely nepřiléhají (spojovací profil o šířce 10 mm). Lamely jsou volně položené na obvodových profilech. Pro zamýšlený způsob použití (zvláště vhodné jsou do chodeb) se doporučuje maximální délka mm. Stropní podhled může pohlcovat zvuk. Tohoto efektu lze dosáhnout, pokud se na zadní stranu děrovaných lamel umístí vložka ze skelné nebo minerální vaty zabalená do za tepla svařeného polyetylénového obalu. MNOŽSTVÍ MATERIÁLU P100/AP P150/AP P200/AP LAMELY (m/m 2 ) 10 6,66 5 OBVODOVÉ PROFILY DLE VELIKOSTI PROSTORU DĚROVÁNÍ Str. 56 TABULKA BAREV Str. 60 OBVODOVÁ ŘEŠENÍ Str. 58

22 Lamely série APR Lamely série APR vycházejí ze série AP: přebírají její technické vlastnosti a optimalizují jejich využití, zvláště pokud je zapotřebí větší délky modulu. Tyto lamely jsou totiž vybaveny konstrukčními prvky, které zvyšují jejich stabilitu. 22

23 Lamely série APR VARIABILNÍ DÉLKA MAX. = 3000 P150/APR P200/APR P300/APR SAMONOSNÉ LAMELY: PŘIPRAVENÉ K VOLNÉMU POLOŽENÍ NA OBVODOVÉ PROFILY TECHNICKÁ SPECIFIKACE Kovový stropní podhled z lamel typu APR společnosti Atena vyrobený z hliníkových pásů (slitina hliníku typ 3003) o síle 0,5/0,6 mm nebo z ocelových pásů o síle 0,5. Lamely o šířce 140/190/290 mm mají podélné hrany zahnuté směrem ven tak, aby umožňovaly způsob montáže, kdy k sobě lamely nepřiléhají (spojovací profil o šířce 10 mm). Lamely mají na koncích doraz, který zaručuje lepší schopnost udržovat rovinu. Volně se pokládají na obvodový profil pro zamýšlený způsob použití (určeny jsou především do chodeb) se doporučuje maximální délka mm. Stropní podhled může pohlcovat zvuk. Tohoto efektu lze dosáhnout, pokud se na zadní stranu děrovaných lamel umístí vložka ze skelné nebo minerální vaty zabalená do za tepla svařeného polyetylénového obalu. MNOŽSTVÍ MATERIÁLU P150/APR P200/APR P300/APR LAMELY (m/m 2 ) 6,66 5 3,33 OBVODOVÉ PROFILY DLE VELIKOSTI PROSTORU DĚROVÁNÍ Str. 56 TABULKA BAREV Str. 60 OBVODOVÁ ŘEŠENÍ Str. 58

24 Lamely série B15 SAMONOSNÝ model B15 se vyznačuje speciálním systémem ukotvení mezi sousedními prvky a stabilitou, za niž mimo jiné vděčí síle použitého materiálu. Díky těmto vlastnostem a kombinaci s příslušnou izolací z kamenné vlny získala lamela typu B15 certifikát Námořního rejstříku RINA. 24

25 Lamely série B15 VARIABILNÍ DÉLKA MAX. = 3000 SAMONOSNÉ LAMELY B15 ZAVĚŠENÍ SAMONOSNÉ LAMELY: PŘIPRAVENÉ K VOLNÉMU POLOŽENÍ NA OBVODOVÉ PROFILY TECHNICKÁ SPECIFIKACE Kovový stropní podhled z lamel typu B15 společnosti ATENA vyrobený z ocelových pásů o síle 0,7 mm. Lamely o šířce 300 mm a výšce 37 mm mají jednu podélnou hranu zahnutou směrem dovnitř a druhou směrem ven, přičemž hrany jsou tvarované tak, aby zaručovaly výborné upevnění mezi jednotlivými prvky a těsné osazení beze spár. Lamely se volně pokládají na obvodové profily a maximální doporučená délka je mm. MNOŽSTVÍ MATERIÁLU SAMONOSNÉ LAMELY B15 LAMELY (m/m 2 ) 3,33 OBVODOVÉ PROFILY DLE VELIKOSTI PROSTORU DĚROVÁNÍ Str. 56 TABULKA BAREV Str. 60 OBVODOVÁ ŘEŠENÍ Str. 58

26 Lamely série S Lamely série S společnosti Atena jsou charakteristické svým zcela krabicovým tvarem, který ještě více zdůrazňuje větší šířka spáry. Tento tvar umožňuje dosáhnout jedinečného estetického efektu, který lze zvýraznit případným použitím spojovacího profilu, a tak vytvářet požadované barevné kombinace. 26

27 Lamely série S S30 S40 S80 S130 S NOSNÍKY TE (S30 - S80 - S130 - S180) NOSNÍKY TE (S40) TECHNICKÁ SPECIFIKACE Kovový stropní podhled z lamel typu S společnosti Atena vyrobený z hliníkových pásů (slitina hliníku typ 3003) o síle 0,5/0,6 mm nebo z ocelových pásů o síle 0,5. Lamely jsou krabicového tvaru s rovnými hranami o výšce 15 mm (lamela S30-38 mm, lamela S40-40 mm) a jejich délka je přizpůsobena potřebám daného prostoru. Na požádání je možné mezi jednotlivé lamely vkládat motýlkovitý spojovací profil. Lamely se osazují na nosník z pozinkované oceli (TE) ve vzdálenosti 20 mm v případě lamely S 40 je spára variabilní. Nosníky jsou na strop zavěšeny pevnými výškově regulovatelnými závěsy o průměru 4 mm s pružinou. Dále je použit obvodový profil L, dvojité L nebo C ze stejného materiálu a ve stejné barvě jako lamely. Stropní podhled může pohlcovat zvuk. Tohoto efektu lze dosáhnout, pokud se na zadní stranu děrovaných lamel umístí vložka ze skelné nebo minerální vaty zabalená do za tepla svařeného polyetylénového obalu. MNOŽSTVÍ MATERIÁLU S30 S40 S80 S130 S180 LAMELY (m/m 2 ) 20 VARIABILNÍ SPÁRA 10 6,66 5 NOSNÍKY (m/m 2 ) 0,8 0,8 0,8 0,8 0,8 ZÁVĚSY (ks/m 2 ) 0,8 0,8 0,8 0,8 0,8 OBVODOVÉ PROFILY DLE VELIKOSTI PROSTORU DĚROVÁNÍ Str. 56 TABULKA BAREV Str. 60 OBVODOVÁ ŘEŠENÍ Str. 58

28 Lamely série SR Stropní podhled z lamel série SR zaručuje, kromě zachovaných vlastností série S, také značnou konstrukční pevnost, které je dosaženo zvětšením boční strany modulu, z čehož vyplývá i jeho výrazná hloubka. 28

29 Lamely série SR SR80 SR90 SR100 SR P150 SR P180 SR P190 SR P200 SR P250 SR P290 SR NOSNÍKY TS (SR80 - SR90 - SR100 - SR150 - SR180 - SR190 - SR200 - SR250 - SR290 - SR300) 30 VARIABILNÍ TECHNICKÁ SPECIFIKACE Kovový stropní podhled z lamel typu SR společnosti Atena vyrobený z hliníkových pásů (slitina hliníku typ 3003) o síle 0,5/0,6 mm nebo z ocelových pásů o síle 0,5. Lamely jsou krabicového tvaru s rovnými hranami o výšce 25 mm a jejich délka je přizpůsobena potřebám prostředí. Lamely se upevňují na nosníky z pozinkované oceli (TS), přičemž jejich vzdálenost se může měnit dle potřeb. Nosníky jsou na strop zavěšeny pevnými výškově regulovatelnými závěsy o průměru 4 mm s pružinou. Dále je použit obvodový profil L, dvojité L nebo C ze stejného materiálu a ve stejné barvě jako lamely. Stropní podhled může pohlcovat zvuk. Tohoto efektu lze dosáhnout, pokud se na zadní stranu děrovaných lamel umístí vložka ze skelné nebo minerální vaty zabalená do za tepla svařeného polyetylénového obalu. MNOŽSTVÍ MATERIÁLU LAMELY (m/m 2 ) P80/SR P190/SR P90/SR P200/SR P100/SR P250/SR P150/SR P290/SR VARIABILNÍ V ZÁVISLOSTI NA SPÁŘE P180/SR P300/SR NOSNÍKY (m/m 2 ) 0,8 0,8 0,8 0,8 0,8 ZÁVĚSY (ks/m 2 ) 0,8 0,8 0,8 0,8 0,8 OBVODOVÉ PROFILY DLE VELIKOSTI PROSTORU DĚROVÁNÍ Str. 56 TABULKA BAREV Str. 60 OBVODOVÁ ŘEŠENÍ Str. 58

30 Lamely série ST Zavedení tohoto nového typu podhledových lamel bezpochyby činí ze série 50/ST představitele inovace a modernosti výroby společnosti Atena. Lamely kulatého tvaru ve skutečnosti originálně doplňují tradiční nabídky sektoru a bezpochyby uspokojí i spotřebitele s velmi náročným vkusem. 30

31 Lamely série ST ST NOSNÍKY TS (50ST) 30 VARIABILNÍ TECHNICKÁ SPECIFIKACE Kovový stropní podhled z lamel typu 50 ST společnosti Atena vyrobený z hliníkových pásů (slitina hliníku typ ) o síle 0,6 mm nebo z ocelových pásů o síle 0,5. Zakulacené lamely mají výšku a šířku 50 mm a jejich délka je přizpůsobena potřebám prostředí. Lamely se osazují na nosníky z pozinkované oceli (TS), přičemž jejich vzdálenost se může měnit dle potřeb. Nosníky jsou na strop zavěšeny pevnými výškově regulovatelnými závěsy o průměru 4 mm s pružinou. Dále je použit obvodový profil L, dvojité L nebo C ze stejného materiálu a ve stejné barvě jako lamely. Stropní podhled může pohlcovat zvuk. Tohoto efektu lze dosáhnout, pokud se na zadní stranu děrovaných lamel umístí vložka ze skelné nebo minerální vaty zabalená do za tepla svařeného polyetylénového obalu. MNOŽSTVÍ MATERIÁLU 50 ST LAMELY (m/m 2 ) VARIABILNÍ V ZÁVISLOSTI NA SPÁŘE NOSNÍKY (m/m 2 ) 0,8 ZÁVĚSY (ks/m 2 ) 0,8 OBVODOVÉ PROFILY DLE VELIKOSTI PROSTORU TABULKA BAREV Str. 60 OBVODOVÁ ŘEŠENÍ Str. 58

32 Lamely série V Lamely série V společnosti Atena se od tradičních typů liší svým vertikálním způsobem montáže a variabilní vzdáleností osazování. Pokud tedy není zapotřebí dokonale překrýt původní strop, dodají tyto lamely prostředí dynamický a záměrně inovativní aspekt. 32

33 Lamely série V V50 - V100 11,3 NOSNÍKY TG (V50 - V100) TECHNICKÁ SPECIFIKACE Kovový stropní podhled z lamel typu V společnosti Atena vyrobený z hliníkových pásů (slitina hliníku typ 3003) o síle 0,5/0,6 mm. Jejich délka je přizpůsobena potřebám prostředí. Lamely se osazují vertikálně na ocelový nosník opatřený černou nebo tmavě hnědou barvou (TG) ve vzdálenosti 50 mm 100 mm. Nosníky jsou na strop zavěšeny pevnými výškově regulovatelnými závěsy o průměru 4 mm s pružinou. MNOŽSTVÍ MATERIÁLU P50/V P100/V LAMELY (m/m 2 ) NOSNÍKY (m/m 2 ) 0,8 0,8 ZÁVĚSY (ks/m 2 ) 0,8 0,8 TABULKA BAREV Str. 60 OBVODOVÁ ŘEŠENÍ Str. 58

34

35 Mřížky

36 H40-H50 Stropní podhledy z mřížek o výšce mm jsou opatřeny vhodnou skrytou nosnou konstrukcí, která se vyznačuje snadnou montáží. Proto jsou zvláště vhodné pro instalaci ve velkých prostorách, kterým dodávají ničím nerušený estetický efekt bez spojů mezi jednotlivými panely. 36

37 H40 - H H40 H TECHNICKÁ SPECIFIKACE Stropní podhled vyrobený z předbarvených hliníkových pásů o síle 0,5 mm. Kazety o rozměru 600 x 600 mm jsou tvořeny prvky (TM a TF) s průřezem ve tvaru U o výšce 40 nebo 50 mm a tloušťce 10 mm, které se mezi sebou protínají tak, aby vytvořily požadovanou síť. Osazují se na nosnou konstrukci vyrobenou ze stejného materiálu, čímž vytvářejí nepřerušovaný stropní podhled bez viditelných spojů mezi kazetami. Nosná konstrukce je na strop zavěšena pevnými výškově regulovatelnými závěsy o průměru 2 mm s pružinou. Dále je použit obvodový profil L nebo C ze stejného materiálu a ve stejné barvě jako mřížky. DOSTUPNÉ SÍTĚ 50 x x x x x x x x 120 Možnost kombinace různých sítí a modulů jiných rozměrů TABULKA BAREV Str. 60 OBVODOVÁ ŘEŠENÍ Str. 58

38 ODDĚLITELNÉ MŘÍŽKY H40 - H50 Stropní podhled z ODDĚLITELNÝCH MŘÍŽEK byl vyvinut tak, aby mohl být kombinován s pohledovou konstrukcí Base 24. Kazety připravené k montáži, nebo na vyžádání dodávané již smontované, se uvnitř konstrukcí snadno osazují pouhým položením. Realizace i případný přístup do meziprostoru jsou tak velmi rychlé. 38

39 ODDĚLITELNÉ MŘÍŽKY H40 - H H40 ODDĚLITELNÉ MŘÍŽKY H50 ODDĚLITELNÉ MŘÍŽKY TECHNICKÁ SPECIFIKACE Stropní podhled vyrobený z předbarvených hliníkových pásů o síle 0,5 mm. Nosná konstrukce s průřezem ve tvaru obráceného T (Steel Strong Atena Steel Strong Easy Base 24) tvoří čtvercovou síť o rozměru 600 x 600, na kterou se pokládájí mřížkové kazety tvořené prvky (TM a TF) s průřezem ve tvaru U o výšce 40 mm a tloušťce 10 mm, které se vzájemně protínají tak, aby vytvořily požadovanou síť. Nosná konstrukce je na strop zavěšena pevnými výškově regulovatelnými závěsy o průměru 4 mm s pružinou. Dále je použit obvodový profil L nebo C ze stejného materiálu a ve stejné barvě jako mřížky. DOSTUPNÉ SÍTĚ 50 x x x x x x x x 120 Možnost kombinace různých sítí a modulů jiných rozměrů TABULKA BAREV Str. 60 OBVODOVÁ ŘEŠENÍ Str. 58

40 Base 15 Model BASE 15 má své místo v oblasti mřížek již řadu let. Podstatně se odlišuje složením kazety, která je tvořena prvky, jejichž povrch je z velké části pohledový, a bočními spojovacími profily, které se opírají o pohledovou konstrukci Base

41 Base B15 37,5 15 TECHNICKÁ SPECIFIKACE Stropní podhled vyrobený z předbarvených hliníkových pásů o síle 0,5 mm. Nosná konstrukce s průřezem ve tvaru obráceného T (Steel Strong Atena Steel Strong Easy Base 15) tvoří čtvercovou síť o rozměru 600 x 600, na kterou se pokládají mřížkové kazety tvořené prvky (TM a TF) s průřezem ve tvaru U o výšce 37,50 mm a tloušťce 15 mm, které se vzájemně protínají tak, aby vytvořily požadovanou síť. Kazeta se dodává s bočním prvkem opatřeným otvory, který spojí čtyři strany mřížky. Nosná konstrukce je na strop zavěšena pevnými výškově regulovatelnými závěsy o průměru 4 mm s pružinou. Dále je použit obvodový profil L nebo C ze stejného materiálu a ve stejné barvě jako mřížky. DOSTUPNÉ SÍTĚ 50 x x x x x x x x 120 Možnost kombinace různých sítí a modulů jiných rozměrů TABULKA BAREV Str. 60 OBVODOVÁ ŘEŠENÍ Str. 58

42 MŘÍŽKY TYPU ROVESCIO Mřížky typu ROVESCIO, které jsou z estetického hlediska velmi pokrokové a které se instalují pouze na příslušnou skrytou konstrukci, zcela mění aspekt síťového stropního podhledu, který tak působí jedinečně a odlehčeně. 42

43 MŘÍŽKY TYPU ROVESCIO ROVESCIO TECHNICKÁ SPECIFIKACE Stropní podhled vyrobený z předbarvených hliníkových pásů o síle 0,5 mm. Kazety o rozměru 600 x 600 mm jsou tvořeny prvky (TM a TF) s průřezem ve tvaru obráceného U o výšce 50 mm a tloušťce 10 mm, které se mezi sebou protínají tak, aby vytvořily požadovanou síť. Osazují se na nosnou konstrukci vyrobenou ze stejného materiálu, čímž vytvářejí nepřerušovaný stropní podhled bez viditelných spojů mezi kazetami. Nosná konstrukce je na strop zavěšena pevnými výškově regulovatelnými závěsy o průměru 2 mm s pružinou. Dále je použit obvodový profil L nebo C ze stejného materiálu a ve stejné barvě jako mřížky. DOSTUPNÉ SÍTĚ 50 x x x x x x x x 120 Možnost kombinace různých sítí a modulů jiných rozměrů TABULKA BAREV Str. 60 OBVODOVÁ ŘEŠENÍ Str. 58

44 Dualgrid Mřížky typu DUALGRID se skládají z modulů o rozměru 600 x 1200 mm s prvky, které se vzájemně protínají v různé výšce a stropnímu podhledu dodávají trojrozměrný efekt jen těžko srovnatelný s tradičními modulovými řešeními. 44

45 Dualgrid DUALGRID TECHNICKÁ SPECIFIKACE Stropní podhled vyrobený z předbarvených hliníkových pásů o síle 0,5 mm. Kazety o rozměru 600 x 600 mm jsou tvořeny prvky (TM a TF) s průřezem ve tvaru U o výšce 40 mm a tloušťce 10 mm, které se mezi sebou protínají tak, aby vytvořily požadovanou síť. Mezi těmito dvěma prvky tak vzniká výškový rozdíl 18 mm. Podélně se kazety skládají k sobě a zavěšují na nosný profil vyrobený ze stejného materiálu, čímž je dosaženo lineárního stropního podhledu. Nosná konstrukce je na strop zavěšena pevnými výškově regulovatelnými závěsy o průměru 2 mm s pružinou. DOSTUPNÉ SÍTĚ Možnost kombinace různých sítí a modulů jiných rozměrů TABULKA BAREV Str. 60 OBVODOVÁ ŘEŠENÍ Str. 58

46

47 Lamely pro vnější obklady

48 Lamely proti slunci Mezi řešeními, která se nabízejí pro obklady budov, jsou lamely proti slunci společnosti Atena vhodné především v případech, kdy je budovy zapotřebí chránit před přímým sluncem. Podle sklonu nosníku lze dosáhnout dvou různých efektů. 48

49 Lamely proti slunci 1000 F30 F45 F NOSNÍKY F45 NOSNÍKY F30 NOSNÍKY F TECHNICKÁ SPECIFIKACE Venkovní obklad vytvořený z lamel společnosti ATENA typu F (PROTI SLUNCI) vyrobený z hliníkových pásů jedno nebo dvoustranně barvených o síle 6/10. Sklon lamel 45, 30 nebo 20 je dán různou volbou nosníků vyrobených ze speciální slitiny hliníku o síle 10/10 předbarveného bíle z obou stran. INCIDENZA MNOŽSTVÍ MATERIÁLU MATERIALI F 30 F 45 F 20 LAMELY (m/m 2 ) 14,50 11,54 11,54 NOSNÍKY (m/m 2 ) TABULKA BAREV Str. 60 OBVODOVÁ ŘEŠENÍ Str. 58

50 Lamely série Linear Lamely série Linear jsou opatřeny charakteristickým systémem drážky a jsou vhodné především pro venkovní obklady a ventilační stěny. Díky barevné a rozměrové škále a zvláště pevnému uchycení, které je vhodné i ve velmi větrných oblastech, představuje série Linear elegantní i praktické řešení při obnově komerčních nebo průmyslových budov. 50

51 Lamely série Linear 1000 L150 L200 L250 L NOSNÍKY LINEAR (L150 - L300) NOSNÍKY LINEAR (L200 - L250) TECHNICKÁ SPECIFIKACE Kovový obklad z lamel typu Linear společnosti Atena vyrobený z hliníkových pásů (slitina hliníku typ 3003) o síle 0,8 mm a délce dle potřeb stavby. Nosníky lamel vyrobené z hliníku, oboustranně bíle předbarveného, o síle 1 mm jsou předpřipraveny pro uchycení lamel. Případné lisované spojovací profily, okapnice a oplechování (realizace na požádání) budou mít stejnou úpravu jako lamela. MNOŽSTVÍ MATERIÁLU L150 L200 L250 L300 LAMELY (m/m 2 ) 6, ,33 NOSNÍKY (m/m 2 ) TABULKA BAREV Str. 60 OBVODOVÁ ŘEŠENÍ Str. 58

52 Linear - technická část Lamely série LINEAR jsou pro své vlastnosti spojení na drážku vhodné pro vnější obklady a ventilační stěny. Díky pevnému spojení se doporučují do větrných oblastí. Předbarvené ocelové nebo hliníkové lamely jsou k dispozici v několika barevných odstínech. ŘEŠENÍ BĚŽNÉHO OPLÁŠTĚNÍ ŘEŠENÍ PROVĚTRÁVANÉ FASÁDY MINERÁLNÍ VLNA STŘEDNÍ TVRDOSTI VÝŠKA LAMELY + NOSNÍKU H58: LAMELY L150 - L300 H68: LAMELY L200 - L250 NOSNÍKY Následuje schéma správného osazení nosníků vůči stěně: doporučuje se lamely pokládat mírně vyhnuté směrem ven a vyrovnávat nosníky. Při umisťování nosníků je třeba vyjít z primárního úhlu (nosníky musí být instalovány paralelně a tak, aby byly úchytné body byly v jedné rovině). NO OK 52

53 UKONČOVACÍ PRVKY Důležitým aspektem osazování lamel typu LINEAR jsou ukončovací prvky: dveřní a okenní rámy, rohové profily (vnitřní a vnější), ukončovací oplechování a dilatační spáry. Uvádíme některá praktická řešení běžně užívaná pro vnější obklady, která někdy využívají také kontrastního profilu, díky němuž ukončovací profil vyrovná a stabilizuje samotnou lamelu. RÁM PRO DVEŘE A OKNA NOSNÍK POMOCNÝ PROFIL RÁM LAMELA VNĚJŠÍ ROH VNITŘNÍ ROH OPLECHOVÁNÍ Z technického i estetického hlediska je správně provedené oplechování zásadní. Je tedy nezbytné stanovit výšku plechů tak, že se odečte od výšky fasády dříve, než dojde k rozvržení a umístění nosníků. Plechy se připevní na zdivo za pomoci konzol - vzdálenost maximálně 1 m. Plechy se na konzoly připevňují pomocí nerez šroubů nebo hliníkových nýtů. Podle způsobu využití se rozlišují tři kategorie plechů: - Horní plech - Prostřední plech - Okapnice 53

54 HORNÍ PLECH Horní plech musí panelu umožňovat mírný pohyb, k němuž dochází z důvodu tepelné dilatace. Nesmí být tedy připevněn přímo na obklad, ale pouze na svoji konzolu. BĚŽNÁ FASÁDA PROVĚTRÁVANÁ FASÁDA HORNÍ PLECH HORNÍ PLECH KOTVA MOŽNOST DILATACE KOTVA MOŽNOST DILATACE LAMELA LAMELA PROSTŘEDNÍ PLECH Také zvláštní provedení prostředního plechu počítá s tepelnou deformací (kterou by pouhý spojovací profil nezajistil). BĚŽNÁ FASÁDA PROVĚTRÁVANÁ FASÁDA PROSTŘEDNÍ PLECH PROSTŘEDNÍ PLECH KOTVA LAMELA LAMELA OKAPNICE Pro montáž spodního plechu se doporučuje zvláštní sklon, jehož základním úkolem je maximálně omezovat akumulaci vody. BĚŽNÁ FASÁDA PROVĚTRÁVANÁ FASÁDA LAMELA LAMELA KOTVA KOTVA OKAPNICE OKAPNICE 54

55 ROZPOJENÍ Systém obkladů LINEAR se vyznačuje také rychlou demontáží, která zaručuje, že případná výměna netrvá dlouho. Demontáž lze v zásadě rozdělit na tři fáze, při nichž se používá běžný šroubovák: 1. Šroubovák vsuňte mezi dvě lamely a uvolněte stranu pera lamely. 2. Drážku na nosníku, která podepírá stranu drážky lamely, ohněte na Vysuňte lamelu. Při vsazování nové lamely uvedený postup zopakujte v opačném pořadí. 55

56 Děrování Kromě výjimečných dekorativních efektů umožňuje široký výběr děrování dosáhnout také dobrých akustických vlastností. Lamely mohou být dodány s různým děrováním, které je uvedeno na vedlejší straně. Podle typu lamely a v závislosti na konkrétním modelu má plná hrana minimální šířku 7/8 mm. Společnost Atena nabízí, kromě uvedených děrování, také výjimečná velmi estetická řešení. 56

57 Děrování AP 1.5/22% D AP 1.5/11% P AP 2/25% D ø1.5 4 ø1.5 4 ø DIAG. (45 ) DĚROVANÁ PLOCHA 22% HLINÍK/OCEL od 0.5 do 0.6 MAX. ŠÍŘKA PÁSU 380 MAX. ŠÍŘKA DĚROVÁNÍ DIAG. (45 ) DĚROVANÁ PLOCHA 11% HLINÍK/OCEL od 0.5 do 0.6 MAX. ŠÍŘKA PÁSU 380 MAX. ŠÍŘKA DĚROVÁNÍ DIAG. (45 ) DĚROVANÁ PLOCHA 25% HLINÍK/OCEL od 0.5 do 0.7 MAX. ŠÍŘKA PÁSU 380 MAX. ŠÍŘKA DĚROVÁNÍ 300 AP 2/12.5% P AP 2.5/16% P AD 3/14% D ø2 5 ø ø PARALEL. DĚROVANÁ PLOCHA 12,5% HLINÍK/OCEL od 0.5 do 0.6 MAX. ŠÍŘKA PÁSU 380 MAX. ŠÍŘKA DĚROVÁNÍ 300 2,5 PARALEL. DĚROVANÁ PLOCHA 16% HLINÍK/OCEL od 0.5 do 0.6 MAX. ŠÍŘKA PÁSU 380 MAX. ŠÍŘKA DĚROVÁNÍ DIAG. (45 ) DĚROVANÁ PLOCHA 14% HLINÍK/OCEL od 0.5 do 0.6 MAX. ŠÍŘKA PÁSU 370 MAX. ŠÍŘKA DĚROVÁNÍ 270 AD 3/7% P AD 2.5/8% D AP 3.5/9.5% P ø3 10 ø ø , , PARALEL. DĚROVANÁ PLOCHA 7% HLINÍK/OCEL od 0.5 do 0.6 MAX. ŠÍŘKA PÁSU 370 MAX. ŠÍŘKA DĚROVÁNÍ DIAG. (45 ) DĚROVANÁ PLOCHA 8% HLINÍK/OCEL od 0.5 do 0.6 MAX. ŠÍŘKA PÁSU 380 MAX. ŠÍŘKA DĚROVÁNÍ 380 3,5 PARALEL. DĚROVANÁ PLOCHA 9,5% HLINÍK/OCEL od 0.5 do 0.6 MAX. ŠÍŘKA PÁSU 380 MAX. ŠÍŘKA DĚROVÁNÍ 380 AD Q6/25% P AD 4/19.5% P 6 12 ø ,31 Q 6X6 PARALEL. DĚROVANÁ PLOCHA 25% HLINÍK/OCEL od 0.5 do 0.6 MAX. ŠÍŘKA PÁSU 380 MAX. ŠÍŘKA DĚROVÁNÍ PARALEL. DĚROVANÁ PLOCHA 19,5% HLINÍK/OCEL od 0.5 do 0.6 MAX. ŠÍŘKA PÁSU 380 MAX. ŠÍŘKA DĚROVÁNÍ 380

58 Obvodová řešení PROFIL ve tvaru L 25 x 25 (délka = 3050 mm) PROFIL ve tvaru L 20x25 (délka=3050 mm) PROFIL ve tvaru L 20x20 (délka=3050 mm) Společnost Atena vyvinula širokou škálu obvodových profilů, které řeší nejrůznější technické otázky a zvyšují dekorativnost stropního podhledu V závislosti na různých navržených alternativách a osobní tvořivosti nabízejí obvodové spojovací prvky nesčetné možnosti. Lze uvažovat například o kombinaci kovových stropů se sníženým obvodovým profilem ze sádrokartonu vhodného tvaru, aniž bychom vyloučili původní kombinaci výrobků různých typů s mikroděrovaným povrchem a hladkých obvodových profilů. PROFIL ve tvaru dvojitého L 25x15x8x15 (délka=3050 mm) PROFIL ve tvaru C 25x30x18 (délka=4000 mm) Lamely h

59 PROFIL ve tvaru C 20x16x16 Lamely AC PROFIL ve tvaru T 40x PROFIL ve tvaru C 25x20x15 Lamely h.17 PROFIL ve tvaru U 32x15x7,5 (délka=3050 mm) , PROFIL ve tvaru C 25x42x10 Mřížky H40 - B15 PROFIL ve tvaru F 13 (délka=3050 mm) PROFIL ve tvaru C 25x52x10 Mřížky H PROFIL ve tvaru F 15 (délka=4000 mm)

60 Barvy Stropní podhledy z lamel jsou vždy k dispozici v těchto barevných odstínech: BÍLÁ STŘÍBROŠEDÁ V případě zájmu o jiné barevné odstíny, prosím, kontaktujte naše obchodní oddělení, které ověří dostupnost suroviny na skladě nebo - v závislosti na požadovaném množství - danou surovinu zajistí. DOPRAVNÍ MODRÁ SÉPIOVÁ HNĚDÁ OCELOVÁ (AISI) KARMÍNOVÁ SLONOVÁ KOST MOSAZNĚ ŽLUTÁ AZUROVÁ MÁTOVÁ ZELENÁ ŽLUTÁ HOŘČIČNÁ Uvedené barvy jsou tištěné na papíře, a proto jsou pouze indikativní. Mohou se tedy od skutečné barvy mírně lišit. NÁTĚR Proces nanášení nátěru se liší podle typu materiálu zvoleného pro realizaci stropního podhledu. K dispozici jsou řešení barvená jak předem, tak po instalaci. Hliníkové lamely: Lamela je vyrobena z hliníku barveného předem za použití procesu tzv. coil coating, který zajišťuje perfektní provedení všech fází: odmaštění - fluor-titanování - nátěr nejdříve základní barvou a následně pak polyesterovou či polyamidovou barvou, tloušťka vrstvy mikronů. Společnost ATENA může v závislosti na typu materiálu a požadovaném množství nabídnout široký sortiment předbarvených materiálů. Ocelové lamely: - Ocelová lamela předbarvená bíle předpokládá následující sled fází nanášení nátěru: alkalické odmaštění s okartáčováním pozinkovaného podkladu - fosfátování - chromátování - aplikace kapalné základové barvy válečkem, tloušťka vrstvy 5 mikronů - polymerizace - závěrečná aplikace polyesterové barvy, tloušťka vrstvy 20 mikronů. - Lamela z pozinkované oceli je opatřena práškovou teplem tvrditelnou barvou na bázi sycených karboxylátových polyesterových pryskyřic, které byly vybrány pro svou vysokou odolnost vůči atmosférickým vlivům a pigmenty vysoce stabilní vůči světlu a barvě. Prášek se nanáší přímo za pomoci elektrostatického procesu ve vrstvě o tloušťce 60 mikronů. V závislosti na lesku obsaženém v prášku je možné dosáhnout tří různých lesků barvy: lesklá, pololesklá a matná. Vzhledem k vlastnostem používaných barev je možné stropy z lamel považovat za aseptické a antibakteriální. 60

61 Upozornění Veškerý fotografický materiál a technické nákresy obsažené v tomto katalogu nezavazují společnost Atena Srl tyto materiály nebo systémy instalace používat. Z technických důvodů tisku může být mezi barvou vyobrazenou v katalogu a skutečnou barvou materiálů rozdíl. Technické údaje obsažené v tomto katalogu se vztahují k běžným podmínkám. Osoba provádějící instalaci nebo koncový uživatel zodpovídají za to, že nás budou kontaktovat a ověří, zda je uváděný kvalitativní standard vhodný pro zamýšlený způsob využití konkrétního výrobku. Prodej našich výrobků se řídí našimi všeobecnými obchodními podmínkami. Veškeré specifikace výrobků mohou být bez předchozího upozornění změněny. 61

62

63

64 Atena s.r.l. Via A. De Gasperi, Gruaro (Ve) - Tel r.a. Fax info@atena-it.com
