Modulární MIG/MAG svařovací systém pro automatizaci

Transkript

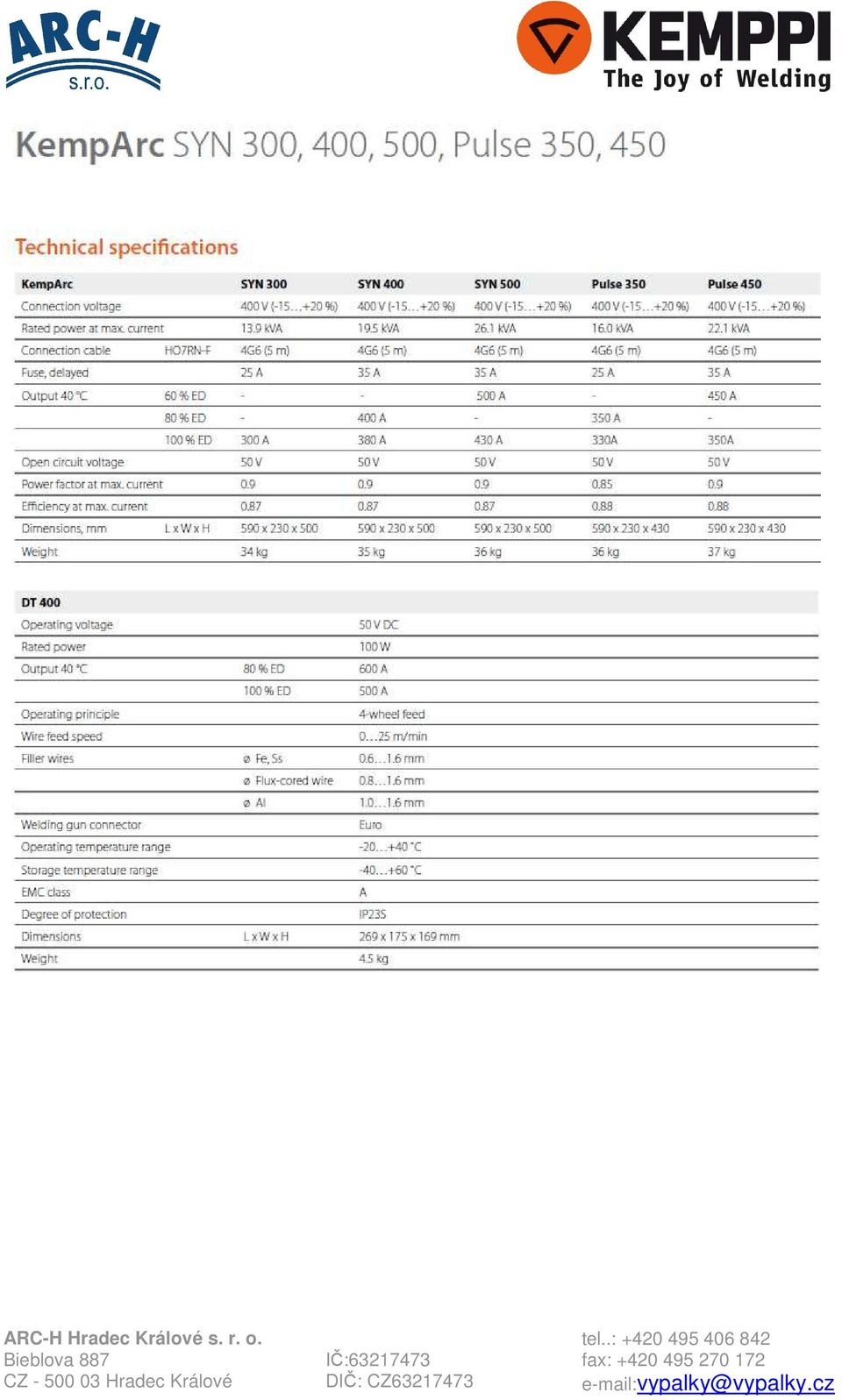

1 Automatizované svařování a řešení provedení oblouku Opakované vysoko kapacitní svařování se stává synonymem pro robotizované systémy. Kemppi vyvinulo svařovací zařízení, které buď integruje nebo nezávisle řídí parametry a nastavení svařovacího řízení. Navíc svařovací inženýři Kemppi vyvinuly softwarové produkty pro řízení oblouku WISE, které jsou specifické pro svařování slabých plechů a multi-poziční svařování. Tyto produkty jsou popsané na str tohoto katalogu a mohou být objednány jako doplněk k novému nebo již používanému kompatibilnímu zařízení. KempArc SYN/KempArc Pulse MagTrac KempArc Pulse TCS KempArc SYN 300, 400, 500 Pulse 350, 450 Modulární MIG/MAG svařovací systém pro automatizaci Zařízení KempArc je specificky navržené pro automatizované svařování. Varianty synergického nebo pulsního svařovacího procesu jsou dostupné buď jako 300/400/500A synergické modely nebo 350/450A pulsní zařízení. Každá řada nabízí logické nastavení procesu, zajištění rychlého nastavení. Se svařovacími procesy Wise a Match si můžete být jistí, že pokryjete všechny požadavky ve svařování i v budoucnu. Jsou to doplňkové funkce pro Vaše zařízení. Stručně - synergické a pulsní svařování - digitální nebo analogové modely - kompaktní, lehký podávací mechanismus - Wise softwarová řešení více informací na str Interface pro robota KempArc klíčové znaky Řada zařízení pro automatizované svařování nabízí standardní zařízení nebo zařízení přizpůsobená pro svařování, tak aby vyhovovala specifickým svařovacím podmínkám. Např.

2 KempArc Pulse řada nabízí WorkPack, včetně výběru svařovacího softwaru pro ocelové, hliníkové a nerezové podávací dráty nebo ProjectPack, kde si vyberete software podle Vašich požadavků. Verze mohou být upgradovány. Vyberte si buď digitální nebo analogový model pro integraci s různými řídícími systémy robotů. Řízení digitálního procesu zajišťuje rychlou komunikaci pro precizní zapálení oblouku a kvalitu svařování. Paměťové kanály jsou standardně dostupné pro systémy, které vyžadují nezávislé uložení parametrů. KempArc interface pro roboty je jednoduchý způsob řízení svařovacích parametrů KempArc robotizovaného svařovacího vybavení. Vezměte si pouze Váš teach pendant a otevřete řídící panel pomocí KempArc Browser. Můžete to také spojit přes intranet nebo s laptopem pro jednouchou údržbu a servis vašeho sytému KempArc. Teach pendant zobrazuje KempArc Browser interface. DT400 podávací jednotka KempArc možnosti DT 400 podávací jednotka namontovaná na zadní část ramena robota nebo jako vhodně integrované řešení podávání pro mechanizovaný svařovací systém. DT400 je kompaktní, lehký, 4x4 podávací mechanismus. KempCool 200 chladící jednotka s 2kW chladícím výkonem. KF 62 pendant řízení umožňuje dálkové ovládání zdroje KempArc Pulse.

3

4 KempArc Browser robot interface je nejjednodušším ovládáním svařovacích parametrů KempArc robotického svařovacího vybavení.

5

6 MagTrac F 61 Rychlý způsob mechanizace svařování - magnetická pojezdová jednotka MIG/MAG mechanizaci svařování - použití se zdroji Fastmig Synergic a Fastmig Pulse - rozšířený výběr funkcí - je třeba pouze svařovací hořák mezi podavačem a pojezdem - výběr svařovacích hodnot a paměťových kanálů na ovládacím panelu pojezdu - Cycle Weld, Wire Inch, Gast test - Heat input a další svařovací aplikace Aplikace - mechanizace horizontálního svařování - lodní a těžký strojní průmysl Zvýšení produktivity a kvality Lehká mechanizace je nejúčinnější způsob zlepšení produktivity v lodním a strojním průmyslu, bezpečnosti a ergonomie svařování. V těžkém průmyslu umožňuje svářeči koncentraci na monitorování procesu a kvality. Se zařízením MagTrac F 61 je možné rychle a jednoduše změnit manuální MIG/MAG svařovaní na produktivní mechanici. Zařízení se velmi snadno ovládá. Nepotřebujete žádné pomocné ovládací kabely nebo trafa, protože vše je vedené v jednom kabelu. Produktivita, kvalita, komfort MagTrac F 61 je prodává jako balíček, který obsahuje vše pro potřebu účinné mechanizace svařování: pojezdová jednotka, synergický zdroj Fastmig, MXF podavač, speciální svařovací hořák a kabely. Můžete si vybrat balíček dle Vašich potřeb např. se zařízením SuperSnake (pro vzdálené svařování). MagTrac F 61 je kompatibilní s produkty WISE, které umožňují další zvýšení produktivity a kvality svařování. Plné ovládání je umožněné přes kontrolní LCD panel na pojezdu MagTrac F 61.

7 MagTrac F 61 je plně kompatibilní s mezipodavače m SuperSnake pro vzdálené svařování. Silný magnet udrží zařízení. Jednoduché ovládání přímo z pojezdového vozíku.

8

9 KempArc Pulse TCS Zvýšení produktivity s technologií TCS - výběr stehování s jedním drátem - spojení se všemi roboty - zvýšení produktivity mezi % - jednoduché nastavení a ovládání parametrů - ON/OFF funkce v průběhu svařovacího cyklu - vhodný pro 2 ocelové dráty a aplikace s hliníkem - redukce Heat Input u slabých materiálů Vysoká úroveň produktivity a kvality Nahrazení svařování jedním drátem tandemovým svařováním (2 dráty) zvyšuje účinnost, rychlost svařování, produktivitu a snižuje náklady. Dříve bylo tandemové svařování velkým problémem, ale dnes je to jiné díky KempArc Pulse TCS (tandem control systém) Díky TCS technologii jednoduše nastavíte parametry, regulaci automatického oblouku a dosáhnete zvýšení svařovací rychlosti a kvality svařování. Inteligentní software TCS monitoruje a kontroluje odděleně oblouky. Precizní nastavení oblouků nezávisle na sobě. Pomocný oblouk stále monitoruje master oblouk na nastavuje se sám podle zadaným benefitů výkonu, které obsahují: - systém interference - optimalizovaný, nezávislý a skutečný čas délky nastavení oblouku - rychlé, flexibilní a jednoduché nastavení parametrů KempArc Pulse TCS může být dodáván s možností volby buď normální nebo push-pull hořáky. DT 400 podavače jsou vybavené 4 kladkovým podávacím mechanismem a kovovými kladkami.

10 1. Zdroj je dodávaný se dvěma 450A jednotkami. Nastavení každé nezávisle na sobě. 2. KempCool 40 chladící jednotka pro KempArc Pulse TCS.

11

12 Softwarové produkty, online servis a monitorování oblouku Wise DataStore, DataGun ArcSystem ArcTimer Wise Rozhodnutí o produktech Wise zvýší výsledek produktivity Wise produkty jsou řešení svařovacího softwaru, která nabízí rozsah užitečných benefitů. Umožňují úroveň svařovacího výkonu, který jinak není možný dosáhnout se standardním svařovacím procesem MIG/MAG. Kompatibilní se zařízeními FastMig Synergic, FastMig Pulse a KempArc (pro automatizované svařování), Wise procesní řešení mohou být dokupována a integrována do dodávaného nebo již dodaného zařízení dle Vašich potřeb. Stručně - zvládání svařovacích zkušeností - zvýšení produktivity svařování - vylepšování kvality svařování - snížení cen následných úprav svárů Objednací informace Popis Obj.kód KempArc Syn KempArc P. FastMig Syn. FastMig P. WiseRoot * * WiseRoot-A * * WiseThin * * WiseThin-A * *

13 WisePenetration * * WisePenetration-A * * WiseFusion * WiseFusion-A * WiseRoot WiseRoot je vysoce účinný a unikátní proces na míru upraveného studeného oblouku pro manuální (WiseRoot) a automatizované (WiseRoot-A) svařování kořenů Fe/StSt materiálů. Navržený pro efektivní uzavírání kořenů a tolerance mezery vytvořené špatnou přípravou spojů, WiseRoot je 3x rychlejší ve svařování kořenů než TIG proces, snadno se učí a používá, také uspoří cenu následných oprav svárů. Nicméně Kemppi WiseRoot je osvědčeným a akceptovatelným svařovacím řešením. Stručně - produkuje vysokou kvalitu svařování kořenů - akceptuje širokou toleranci mezery kořenu - nejsou třeba podpůrné nebo keramické kroužky - 3x rychlejší než TIG svařování - snadno se učí a používá - uspoří cenu následných oprav - může snížit množství počtu spojů u silných materiálů, snížený množství přídavného materiálu a cenu WisePenetration WisePenetration dodává konzistentní výkon do svařovací lázně bez ohledu na změnu vzdálenosti a odchylky mezi svařovací tryskou hořáku a svařovaným materiálem. Vhodný pro manuální a automatizované synergické MIG/MAG svařování, WisePenetration řeší některé léta staré problémy. Stručně - snížení potřeby pro nastavení svařovacích parametrů - úspora ceny následných oprav díky redukci defektů při svařování - snadné na používání s dlouhými nebo krátkými kabelovými svazky - může snížit čas svařování a cenu přídavného materiálu WiseFusion WiseFusion tvoří a udržuje optimální charakteristiku krátkého oblouku pro manuální (WiseFusion) a automatizované (WiseFusion-A) pulsní MIG/MAG svařovací aplikace. WiseFusion pomáhá udržovat konzistentní kvalitu svařování ve všech pozicích a eliminuje potřebu pravidelného nastavení parametrů.

14 Stručně - automatická regulace délky oblouku pro pulsní MIG proces - excelentní řízení svařovací lázně pro poziční svařování - úzký a silný oblouk - zvýšení kvality a vzhledu svárů WiseThin WiseThin je na míru přizpůsobený proces studeného oblouku pro manuální (WiseThin) a automatizované (WiseThin-A) pro svařování slabých plechů a brazing. Typické aplikace výroba automobilů, kvalitní práce se železnými a nerezovými materiály. Stručně - snížení rozstřiku u všech materiálů včetně zinkem potažených materiálů - poskytuje o 10-25% nižší tepelný příkon než normální MIG/MAG svařování, snížení post deformace svařovacího materiálu - excelentní řízení svařovací lázně s proměnnou geometrií spoje - snížený následných oprav svárů - zvýšení svařovací rychlosti v mnoha aplikacích

15 DataStore, DataGun On-line nákup pro Váš svařovací zdroj. Možnost objednání softwarových produktů Wise, svařovacích křivek, update programů a operačním softwarů. Rychlý nákup případně aktualizace programů na Vašem zdroji díky on-line programu DataStore a zařízení DataGun. Na zařízení DataGun se stáhnou potřebné programy a poté se pouze připojí k zařízení, které potřebujeme aktualizovat nebo do něj nahrát Wise produkty a softwarové křivky.

16 Kemppi Arc System Co, kde kdy a jak S Kemppi Arc System můžete opravdu poznat přesné informace okolo ceny svařovacího procesu, účinnost a užitečnost vybavení. Stručně - spolehlivý - bezdrátové sbírání svařovacích dat - měření dat každou minutu, hodinu nebo den - servisní systém a analýza dat - speciální individuální report potřebný pro váš komfort Fakta a znaky Kemppi Arc System Vám pomáhá objevovat fakta požadovaná pro definování účinnosti a zdokonalení produktivity. ArcSystem je svařovací řešení skládající se ze sbírání dat, přenosu dat, analýzy dat a reporty. Nabízí vysokou kvalitu řešení otočení klíče, vyhovuje velkým národním a mezinárodním svařovacím firmám a uživatelům. Výhody ze sbírání bezpečných dat, identifikační klíč provozního výkonu na požadované úrovni. Kemppi ArcSystem je komplexní, plný řešení, na míru přizpůsobený systém podle specifických potřeb zákazníka. Jako doplněk přenosu dat hardware, náš servis obsahuje zařízení specificky navržené, poradenství, analýza dat, implementace systému a požadované služby. Komplexní zprávy Činitel využití Čas oblouku svářeče Monitorování spotřeby Monitorování energie Monitorování skladu Mechanizované monitorování / robotizované svařování Zprávy o výrobní pauze Sledování paměťových kanálů WPS sledování Synergická křivka Metoda práce a sledování času Preventivní údržba indikátorů Vývoj produkce Svařovací zdroj monitorování Kvalita svařování

17 ArcTimer Nová úroveň produktivity svařování Jedná se o monitorovací zařízení, které se připojí na svařovací nebo zemnící kabel. Monitoruje proud v kabelu a ukazuje čas zapálení oblouku v hodinách s přesností dvou desetin. Zařízení lze použít pouze se svařovacím zdrojem. Slouží ke kalkulaci nákladů výroby. Velmi rychlá instalace zařízení připojte zařízení ke kabelu a displej ukáže čas od posledního restartování. Zařízení lze uzamknout (zámek není obsažený v základní dodávce) - přesné informace ohledně hoření oblouku - informace o času oblouku umožňují zvýšení produktivity - jednoduchá instalace a použití Technická specifikace Rozsah měření proudu Průměr kabelu Min.životnost baterie Ochranná třída Provozní teplota Rozměry dxšxv Hmotnost A 50 95mm2 5 let IP C 92x82x32mm 213g Objednací informace ArcTimer Ochranný kryt W Karta a001 SP Magnetické zámek SP003230

18 ProTrainer virtuální svařování Zkoušení (školení) studentů včetně potřebných materiálů, svařovacích zdrojů a energie je finančně náročné. Proto nabízíme zařízení ProTrainer, které pomáhá snížit tyto náklady. - zvýšení rychlosti učení - snížení ceny zkoušení - zvýšení komunikace mezi studentem a školitelem - vhodné pro nové i pokročilé studenty - doučování studentů - nahrávání a opakování testů svařování - výuka EN a IIW svařovacích standardů - velmi zajímavá zkušenost pro studenty (zkoušení techniky, držení hořáku atd.) - zvýšení zkušeností studentů před praktickým svařováním Více informací na
