EWM-coldArc- Studený proces svařování elektrickým obloukem

Transkript

1 Studený proces svařování elektrickým obloukem Tajemstvím metody EWM-coldArc-je digitálně kontrolovaný, výkonově minimalizovaný přechod materiálu. EWM-coldArc-! umožňuje tepelně redukované spojování nejtenčích plechů! spojuje Al s ocelí a sloučeniny Mg a oceli jakož i hořčík! umožňuje tepelně redukované pájení s nízkotajícími přídavnými materiály na základě zinku (400 C) 2005 EWM HIGHTEC WELDING GmbH CZ_EWM_coldArc_welding 1/

2 Studený proces svařování elektrickým obloukem nemožné se stává skutečností!! Naším cílem je rychlé a perfektní svařování! Inovačními myšlenkami vytváříme budoucnost svařovací techniky, aby bylo v důsledku vývoje nových technologií a procesů možno provádět (svařovací) práce ještě dokonaleji a především ještě hospodárněji. Jedním z posledních výsledků je EWM-coldArc technologie. Na inovační vývoj EWM se mohou těšit odvětví průmyslu, zpracovávající tenké plechy, jako např. automobilový průmysl a jeho subdodavatelé: Technologie EWM-coldArc otvírá dveře pro nové aplikace a možnosti EWM HIGHTEC WELDING GmbH CZ_EWM_coldArc_welding 2/

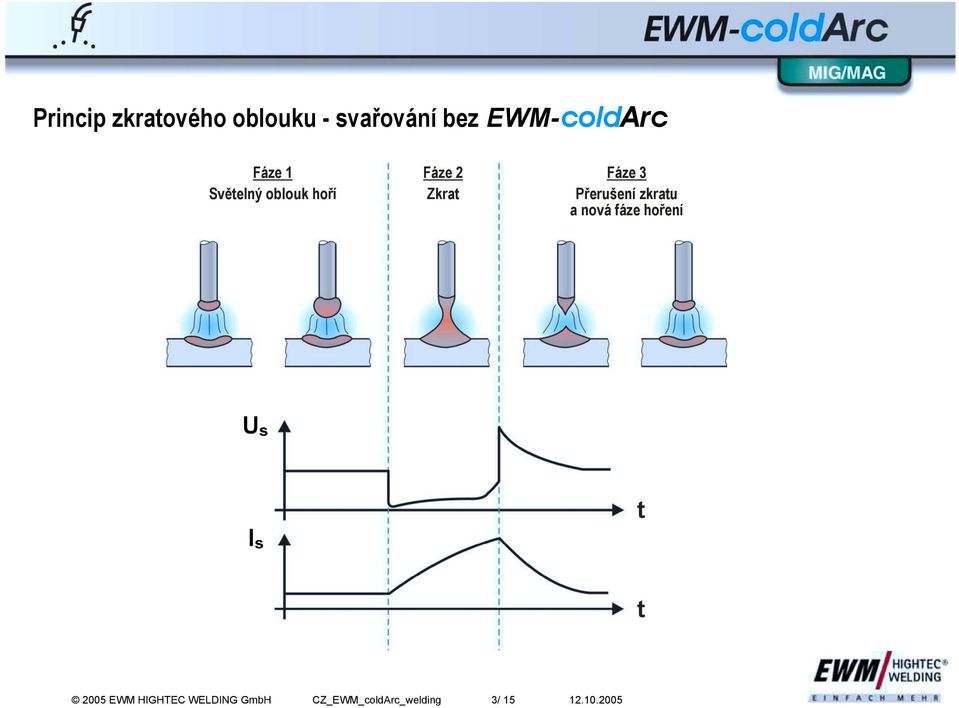

3 Princip zkratového oblouku - svařování bez EWM-coldArc Fáze 1 Světelný oblouk hoří Fáze 2 Zkrat Fáze 3 Přerušení zkratu a nová fáze hoření U s I s t t 2005 EWM HIGHTEC WELDING GmbH CZ_EWM_coldArc_welding 3/

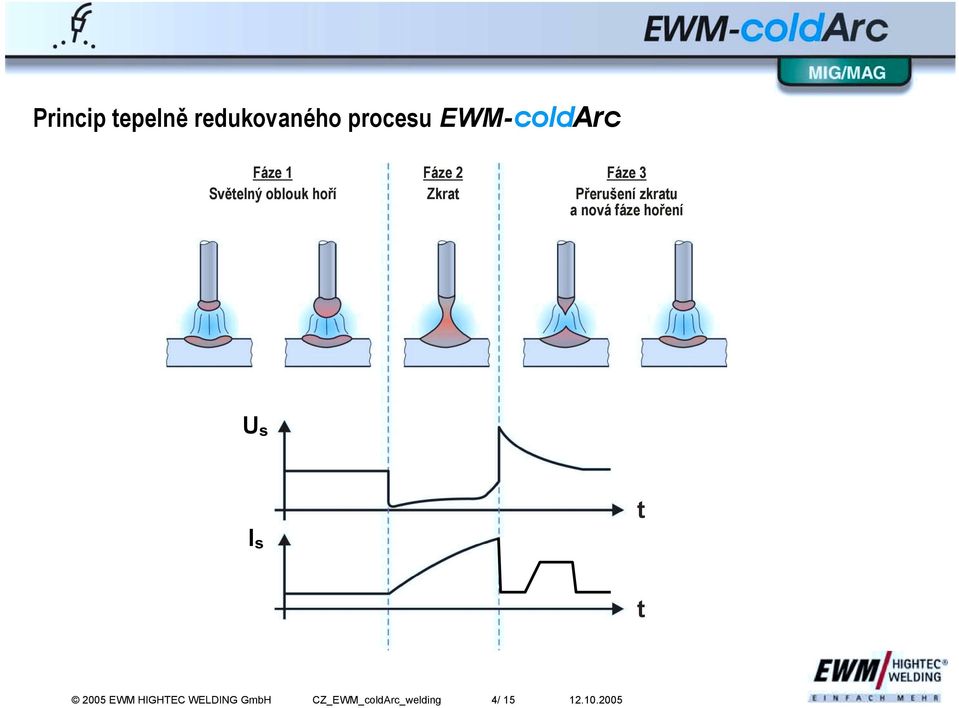

4 Princip tepelně redukovaného procesu EWM-coldArc Fáze 1 Světelný oblouk hoří Fáze 2 Zkrat Fáze 3 Přerušení zkratu a nová fáze hoření U s I s t t 2005 EWM HIGHTEC WELDING GmbH CZ_EWM_coldArc_welding 4/

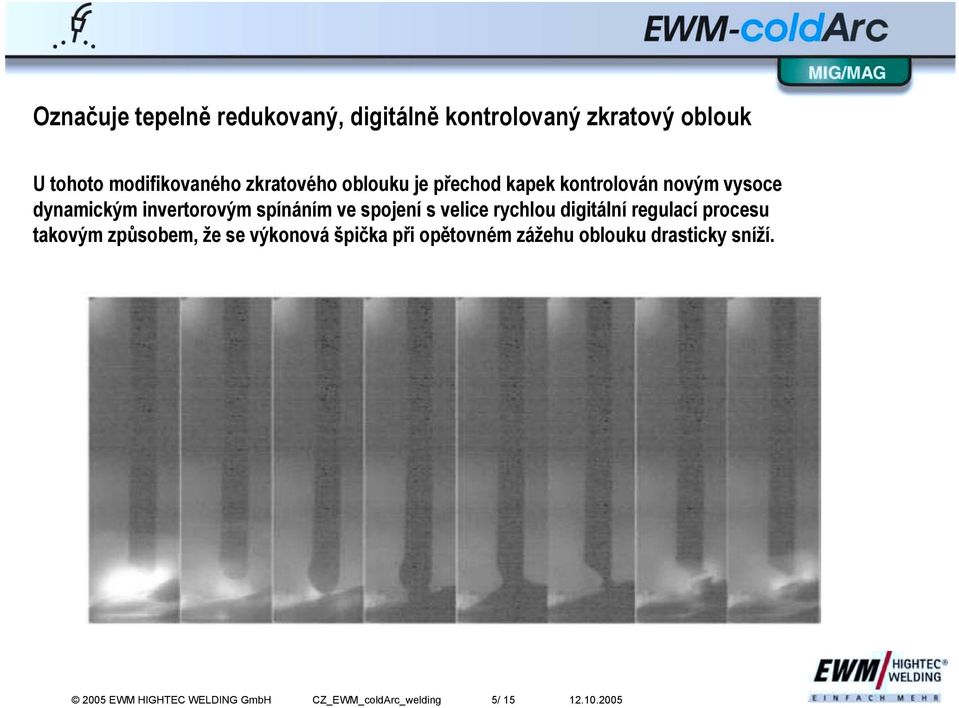

5 Označuje tepelně redukovaný, digitálně kontrolovaný zkratový oblouk U tohoto modifikovaného zkratového oblouku je přechod kapek kontrolován novým vysoce dynamickým invertorovým spínáním ve spojení s velice rychlou digitální regulací procesu takovým způsobem, že se výkonová špička při opětovném zážehu oblouku drasticky sníží EWM HIGHTEC WELDING GmbH CZ_EWM_coldArc_welding 5/

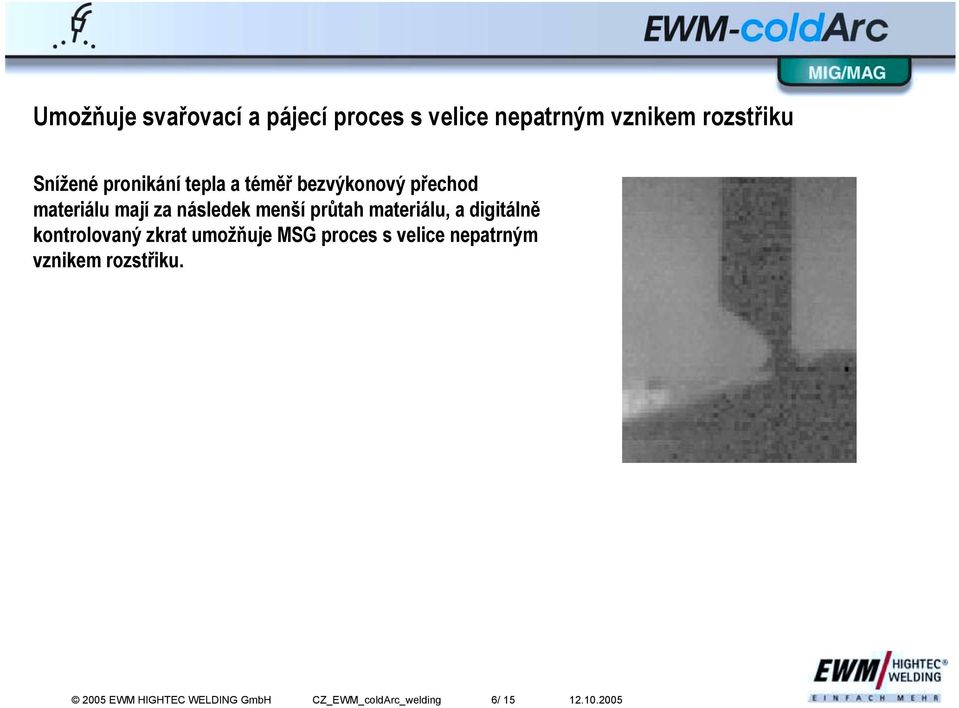

6 Umožňuje svařovací a pájecí proces s velice nepatrným vznikem rozstřiku Snížené pronikání tepla a téměř bezvýkonový přechod materiálu mají za následek menší průtah materiálu, a digitálně kontrolovaný zkrat umožňuje MSG proces s velice nepatrným vznikem rozstřiku EWM HIGHTEC WELDING GmbH CZ_EWM_coldArc_welding 6/

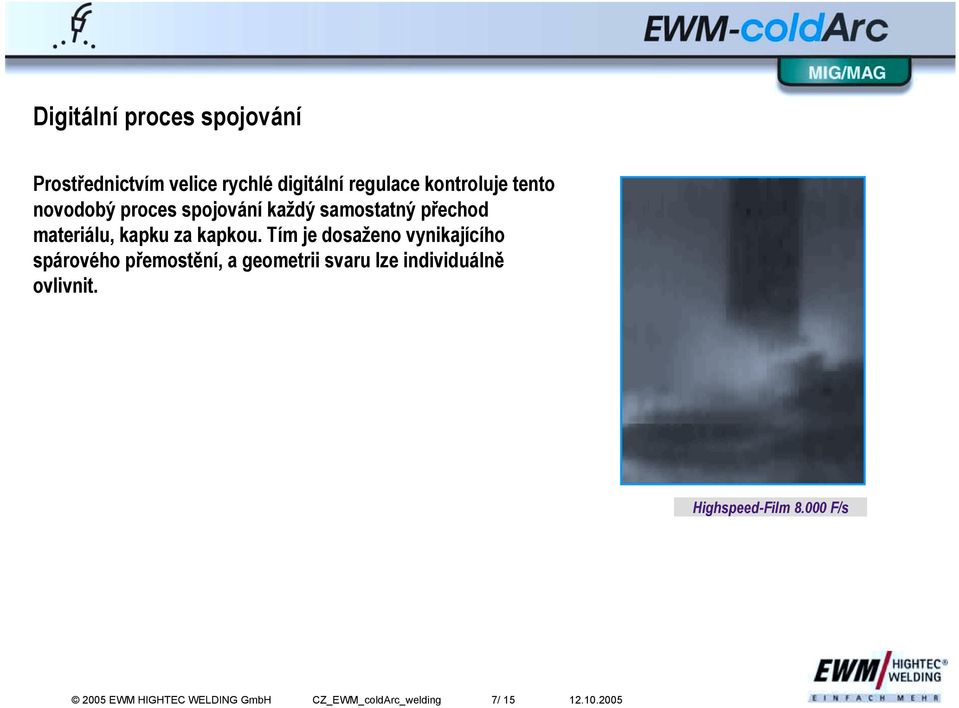

7 Digitální proces spojování Prostřednictvím velice rychlé digitální regulace kontroluje tento novodobý proces spojování každý samostatný přechod materiálu, kapku za kapkou. Tím je dosaženo vynikajícího spárového přemostění, a geometrii svaru lze individuálně ovlivnit. Highspeed-Film F/s 2005 EWM HIGHTEC WELDING GmbH CZ_EWM_coldArc_welding 7/

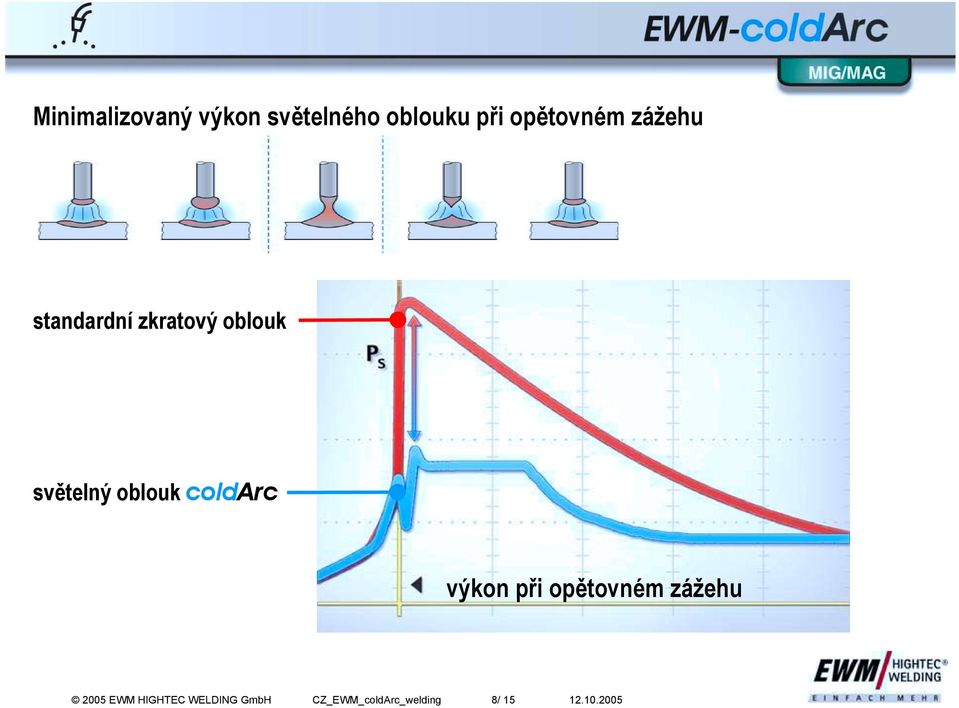

8 Minimalizovaný výkon světelného oblouku při opětovném zážehu standardní zkratový oblouk světelný oblouk coldarc výkon při opětovném zážehu 2005 EWM HIGHTEC WELDING GmbH CZ_EWM_coldArc_welding 8/

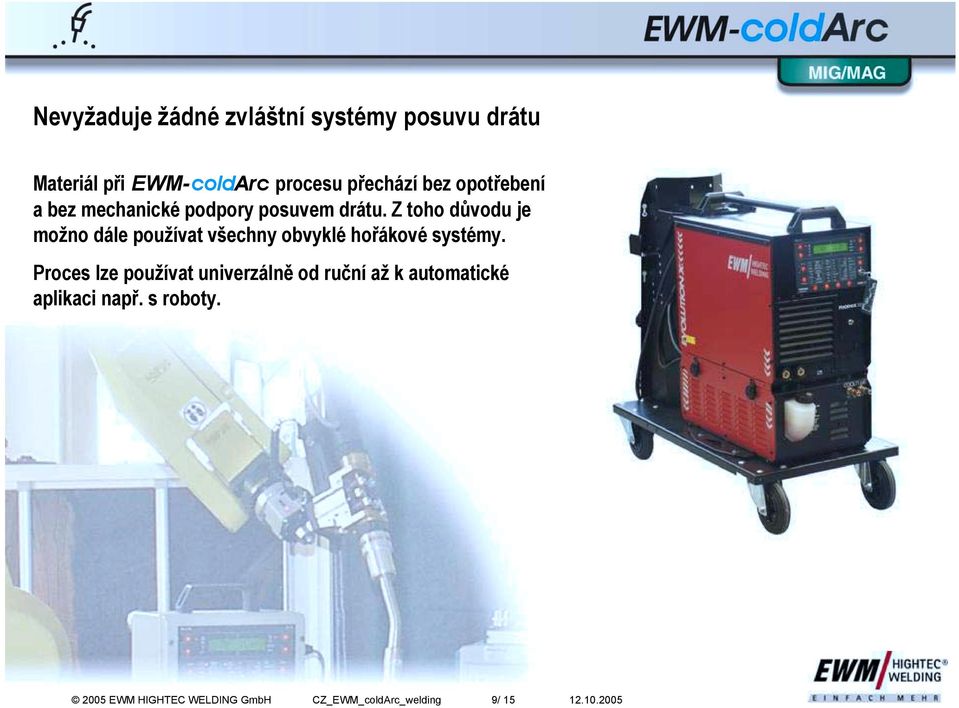

9 Nevyžaduje žádné zvláštní systémy posuvu drátu Materiál při EWM-coldArc procesu přechází bez opotřebení a bez mechanické podpory posuvem drátu. Z toho důvodu je možno dále používat všechny obvyklé hořákové systémy. Proces lze používat univerzálně od ruční až k automatické aplikaci např. s roboty EWM HIGHTEC WELDING GmbH CZ_EWM_coldArc_welding 9/

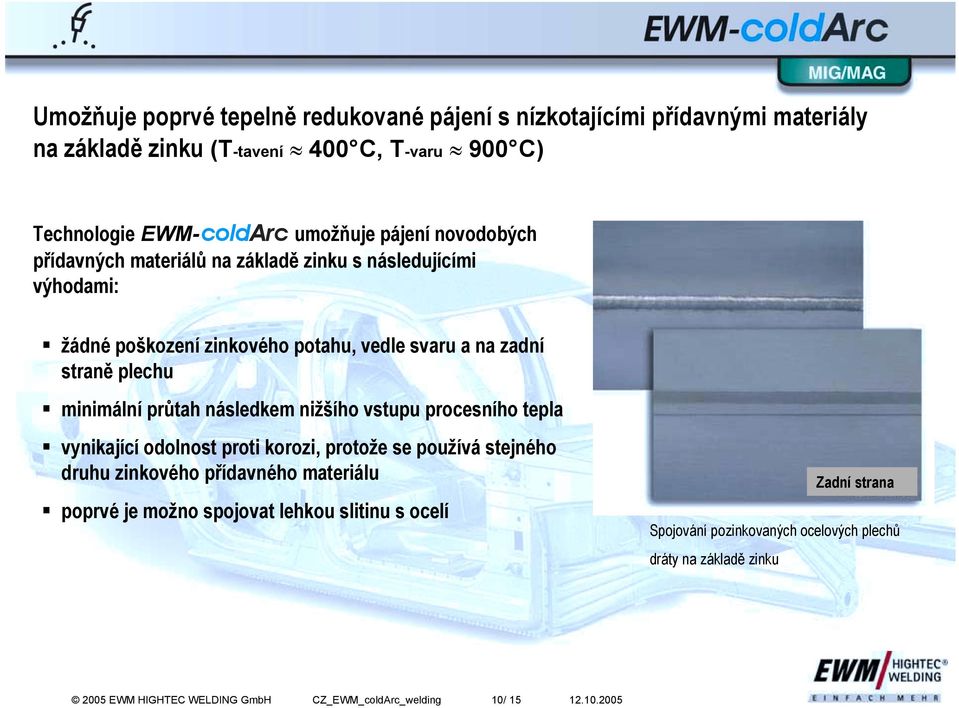

10 Umožňuje poprvé tepelně redukované pájení s nízkotajícími přídavnými materiály na základě zinku (T-tavení 400 C, T-varu 900 C) Technologie EWM-coldArc umožňuje pájení novodobých přídavných materiálů na základě zinku s následujícími výhodami:! žádné poškození zinkového potahu, vedle svaru a na zadní straně plechu! minimální průtah následkem nižšího vstupu procesního tepla! vynikající odolnost proti korozi, protože se používá stejného druhu zinkového přídavného materiálu! poprvé je možno spojovat lehkou slitinu s ocelí Spojování pozinkovaných ocelových plechů dráty na základě zinku Zadní strana 2005 EWM HIGHTEC WELDING GmbH CZ_EWM_coldArc_welding 10/

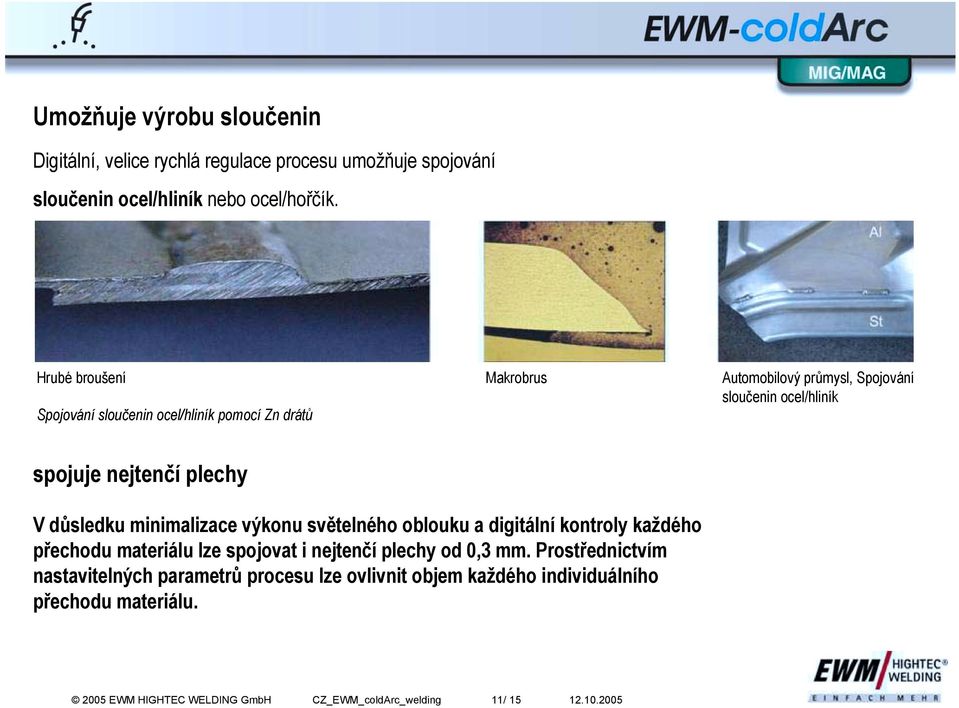

11 Umožňuje výrobu sloučenin Digitální, velice rychlá regulace procesu umožňuje spojování sloučenin ocel/hliník nebo ocel/hořčík. Hrubé broušení Makrobrus Automobilový průmysl, Spojování sloučenin ocel/hliník Spojování sloučenin ocel/hliník pomocí Zn drátů spojuje nejtenčí plechy V důsledku minimalizace výkonu světelného oblouku a digitální kontroly každého přechodu materiálu lze spojovat i nejtenčí plechy od 0,3 mm. Prostřednictvím nastavitelných parametrů procesu lze ovlivnit objem každého individuálního přechodu materiálu EWM HIGHTEC WELDING GmbH CZ_EWM_coldArc_welding 11/

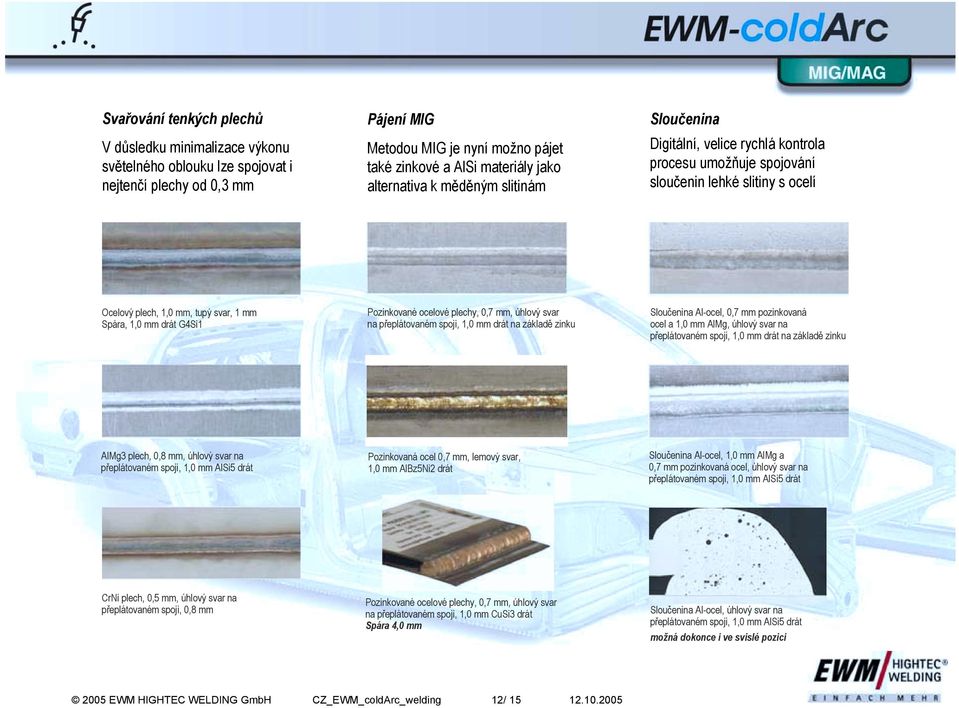

12 Svařování tenkých plechů V důsledku minimalizace výkonu světelného oblouku lze spojovat i nejtenčí plechy od 0,3 mm Pájení MIG Metodou MIG je nyní možno pájet také zinkové a AlSi materiály jako alternativa k měděným slitinám Sloučenina Digitální, velice rychlá kontrola procesu umožňuje spojování sloučenin lehké slitiny s ocelí Ocelový plech, 1,0 mm, tupý svar, 1 mm Spára, 1,0 mm drát G4Si1 Pozinkované ocelové plechy, 0,7 mm, úhlový svar na přeplátovaném spoji, 1,0 mm drát na základě zinku Sloučenina Al-ocel, 0,7 mm pozinkovaná ocel a 1,0 mm AlMg, úhlový svar na přeplátovaném spoji, 1,0 mm drát na základě zinku AlMg3 plech, 0,8 mm, úhlový svar na přeplátovaném spoji, 1,0 mm AlSi5 drát Pozinkovaná ocel 0,7 mm, lemový svar, 1,0 mm AlBz5Ni2 drát Sloučenina Al-ocel, 1,0 mm AlMg a 0,7 mm pozinkovaná ocel, úhlový svar na přeplátovaném spoji, 1,0 mm AlSi5 drát CrNi plech, 0,5 mm, úhlový svar na přeplátovaném spoji, 0,8 mm Pozinkované ocelové plechy, 0,7 mm, úhlový svar na přeplátovaném spoji, 1,0 mm CuSi3 drát Spára 4,0 mm Sloučenina Al-ocel, úhlový svar na přeplátovaném spoji, 1,0 mm AlSi5 drát možná dokonce i ve svislé pozici 2005 EWM HIGHTEC WELDING GmbH CZ_EWM_coldArc_welding 12/

13 A ještě mnohem více Schopnost zdroje svařovacího proudu k paralelnímu zpracování umožňuje samozřejmě také standardní svařování MIG/MAG a svařování nejrozmanitějších materiálů impulsním obloukem v osvědčené kvalitě EWM. Programové vybavení EWM PC 300 pro Windows slouží k programování vlastních provozně charakteristických křivek, k bezproblémové instalaci procesních dat jakož také k zálohování dat a k aktualizaci programového vybavení. Tím máte k dispozici výkonný nástroj, se kterým lze snadno zacházet EWM HIGHTEC WELDING GmbH CZ_EWM_coldArc_welding 13/

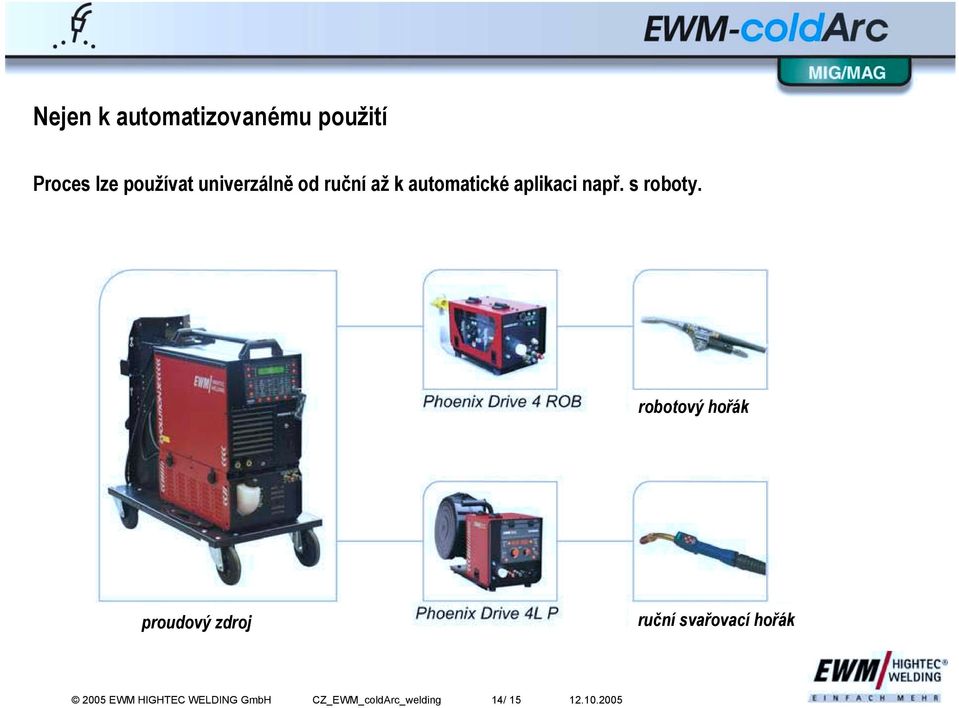

14 Nejen k automatizovanému použití Proces lze používat univerzálně od ruční až k automatické aplikaci např. s roboty. robotový hořák proudový zdroj ruční svařovací hořák 2005 EWM HIGHTEC WELDING GmbH CZ_EWM_coldArc_welding 14/

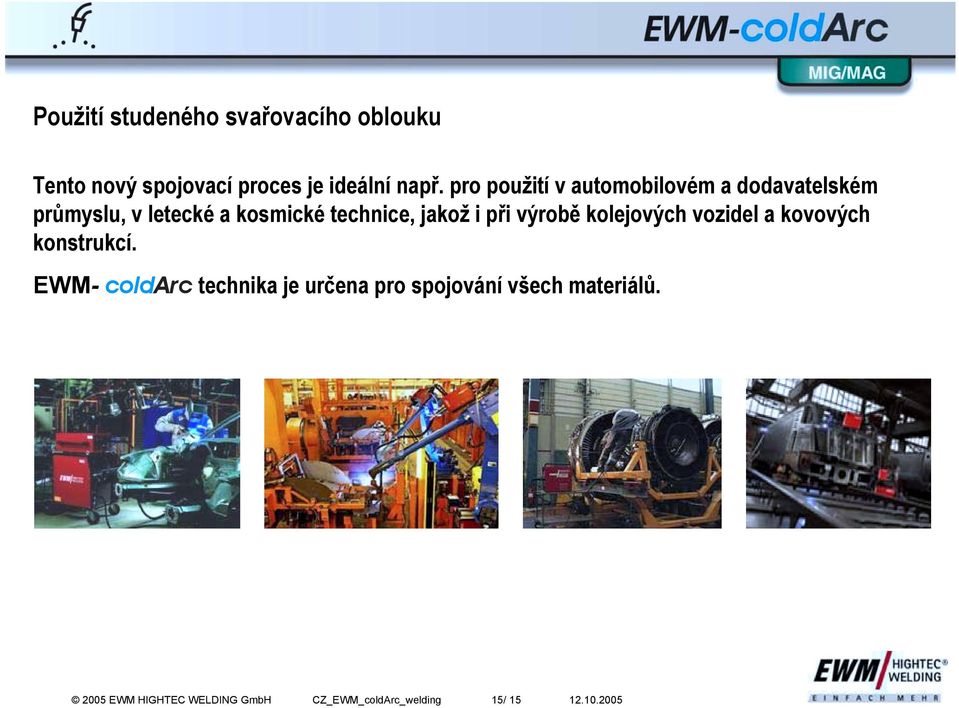

15 Použití studeného svařovacího oblouku Tento nový spojovací proces je ideální např. pro použití v automobilovém a dodavatelském průmyslu, v letecké a kosmické technice, jakož i při výrobě kolejových vozidel a kovových konstrukcí. EWM- coldarc technika je určena pro spojování všech materiálů EWM HIGHTEC WELDING GmbH CZ_EWM_coldArc_welding 15/
