1 Ing. Radovan Novotný Autorizovaný projektant v oboru PS Vesecká 97, Liberec 6 IČO tel : Stavba : Demolice víceúčelové haly v areálu stanice Liberec Stupeň : Dokumentace bouracích prací Objednatel : Česká republika - HZS Libereckého kraje Barvířská 29/ Liberec III. část F DOKUMENTACE ODSTRAŇOVÁNÍ STAVEB V Liberci červenec 2011 Vypracoval : Ing. Radovan Novotný

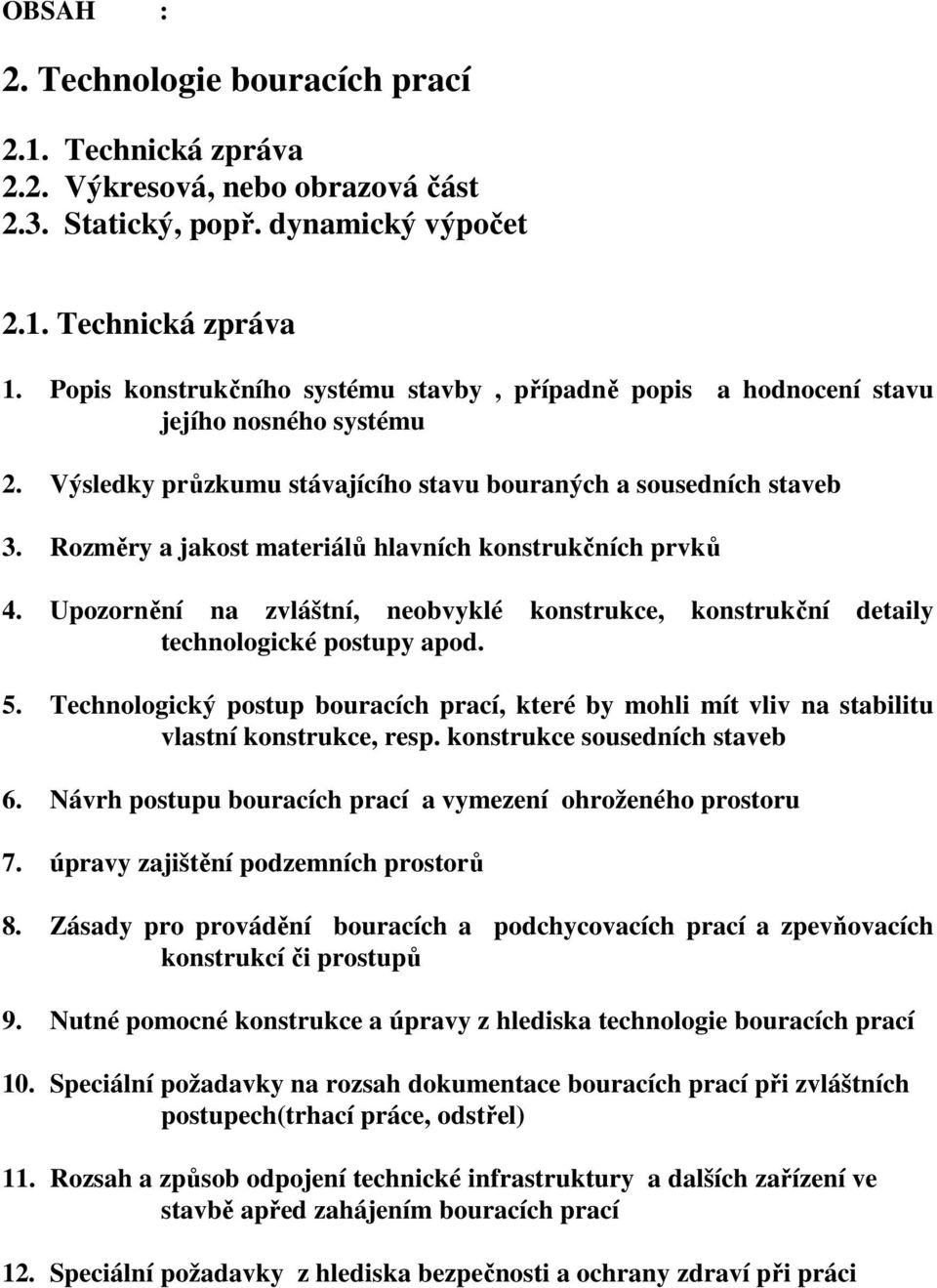

2 OBSAH : 2. Technologie bouracích prací 2.1. Technická zpráva 2.2. Výkresová, nebo obrazová část 2.3. Statický, popř. dynamický výpočet 2.1. Technická zpráva 1. Popis konstrukčního systému stavby, případně popis a hodnocení stavu jejího nosného systému 2. Výsledky průzkumu stávajícího stavu bouraných a sousedních staveb 3. Rozměry a jakost materiálů hlavních konstrukčních prvků 4. Upozornění na zvláštní, neobvyklé konstrukce, konstrukční detaily technologické postupy apod. 5. Technologický postup bouracích prací, které by mohli mít vliv na stabilitu vlastní konstrukce, resp. konstrukce sousedních staveb 6. Návrh postupu bouracích prací a vymezení ohroženého prostoru 7. úpravy zajištění podzemních prostorů 8. Zásady pro provádění bouracích a podchycovacích prací a zpevňovacích konstrukcí či prostupů 9. Nutné pomocné konstrukce a úpravy z hlediska technologie bouracích prací 10. Speciální požadavky na rozsah dokumentace bouracích prací při zvláštních postupech(trhací práce, odstřel) 11. Rozsah a způsob odpojení technické infrastruktury a dalších zařízení ve stavbě apřed zahájením bouracích prací 12. Speciální požadavky z hlediska bezpečnosti a ochrany zdraví při práci

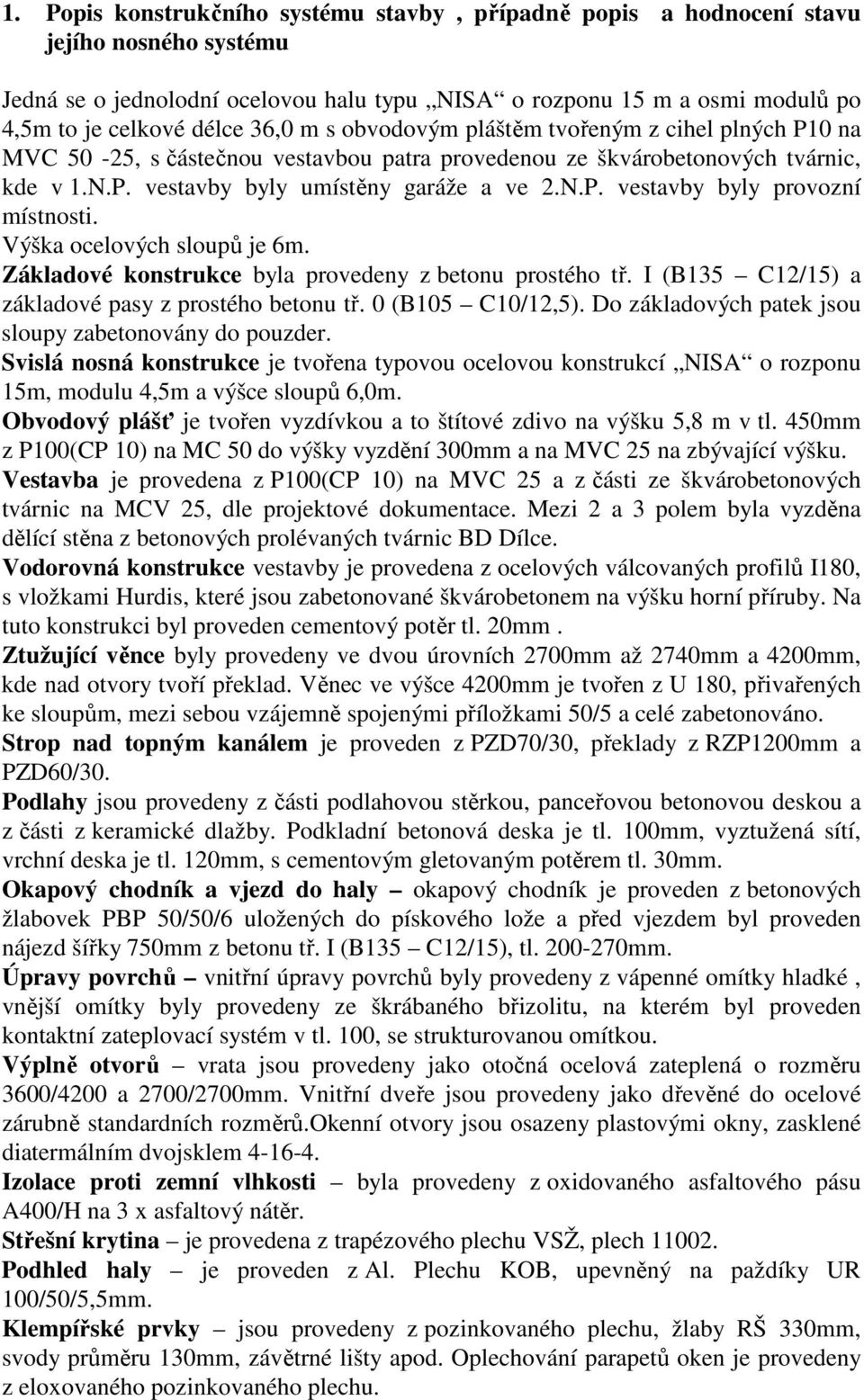

3 1. Popis konstrukčního systému stavby, případně popis a hodnocení stavu jejího nosného systému Jedná se o jednolodní ocelovou halu typu NISA o rozponu 15 m a osmi modulů po 4,5m to je celkové délce 36,0 m s obvodovým pláštěm tvořeným z cihel plných P10 na MVC 50-25, s částečnou vestavbou patra provedenou ze škvárobetonových tvárnic, kde v 1.N.P. vestavby byly umístěny garáže a ve 2.N.P. vestavby byly provozní místnosti. Výška ocelových sloupů je 6m. Základové konstrukce byla provedeny z betonu prostého tř. I (B135 C12/15) a základové pasy z prostého betonu tř. 0 (B105 C10/12,5). Do základových patek jsou sloupy zabetonovány do pouzder. Svislá nosná konstrukce je tvořena typovou ocelovou konstrukcí NISA o rozponu 15m, modulu 4,5m a výšce sloupů 6,0m. Obvodový plášť je tvořen vyzdívkou a to štítové zdivo na výšku 5,8 m v tl. 450mm z P100(CP 10) na MC 50 do výšky vyzdění 300mm a na MVC 25 na zbývající výšku. Vestavba je provedena z P100(CP 10) na MVC 25 a z části ze škvárobetonových tvárnic na MCV 25, dle projektové dokumentace. Mezi 2 a 3 polem byla vyzděna dělící stěna z betonových prolévaných tvárnic BD Dílce. Vodorovná konstrukce vestavby je provedena z ocelových válcovaných profilů I180, s vložkami Hurdis, které jsou zabetonované škvárobetonem na výšku horní příruby. Na tuto konstrukci byl proveden cementový potěr tl. 20mm. Ztužující věnce byly provedeny ve dvou úrovních 2700mm až 2740mm a 4200mm, kde nad otvory tvoří překlad. Věnec ve výšce 4200mm je tvořen z U 180, přivařených ke sloupům, mezi sebou vzájemně spojenými příložkami 50/5 a celé zabetonováno. Strop nad topným kanálem je proveden z PZD70/30, překlady z RZP1200mm a PZD60/30. Podlahy jsou provedeny z části podlahovou stěrkou, panceřovou betonovou deskou a z části z keramické dlažby. Podkladní betonová deska je tl. 100mm, vyztužená sítí, vrchní deska je tl. 120mm, s cementovým gletovaným potěrem tl. 30mm. Okapový chodník a vjezd do haly okapový chodník je proveden z betonových žlabovek PBP 50/50/6 uložených do pískového lože a před vjezdem byl proveden nájezd šířky 750mm z betonu tř. I (B135 C12/15), tl mm. Úpravy povrchů vnitřní úpravy povrchů byly provedeny z vápenné omítky hladké, vnější omítky byly provedeny ze škrábaného břizolitu, na kterém byl proveden kontaktní zateplovací systém v tl. 100, se strukturovanou omítkou. Výplně otvorů vrata jsou provedeny jako otočná ocelová zateplená o rozměru 3600/4200 a 2700/2700mm. Vnitřní dveře jsou provedeny jako dřevěné do ocelové zárubně standardních rozměrů.okenní otvory jsou osazeny plastovými okny, zasklené diatermálním dvojsklem Izolace proti zemní vlhkosti byla provedeny z oxidovaného asfaltového pásu A400/H na 3 x asfaltový nátěr. Střešní krytina je provedena z trapézového plechu VSŽ, plech Podhled haly je proveden z Al. Plechu KOB, upevněný na paždíky UR 100/50/5,5mm. Klempířské prvky jsou provedeny z pozinkovaného plechu, žlaby RŠ 330mm, svody průměru 130mm, závětrné lišty apod. Oplechování parapetů oken je provedeny z eloxovaného pozinkovaného plechu.

4 Topení je centrální, napojené na areálový rozvod. Objekt je napojen na veřejnou infrastrukturu, voda, kanalizace, elektro, slaboproudé rozvody vše areálový rozvod. Nosné konstrukce odpovídají stáří objektu úrovně jejich údržby. Stav nosných konstrukcí se nenachází ve velmi dobrém stavu. 2. Výsledky průzkumu stávajícího stavu bouraných a sousedních staveb Stavba je objektem víceúčelové haly, přistavená k objektu administrativně provozního objektu s tělocvičnou.objekt má samostatné nosné konstrukce, jak svislé, tak vodorovné, bez statického propojení s okolními stavbami. V průběhu PD byla provedena prohlídka stavby za účelem stanovení kritických míst případné demolice. V průběhu šetření nebyly zjištěny žádné nespecifické, anomální nebo nezvyklé skutečnosti v nosných konstrukcích objektu. 3. Rozměry a jakost materiálů hlavních konstrukčních prvků Základové konstrukce byla provedeny z betonu prostého tř. I (B135 C12/15) a základové pasy z prostého betonu tř. 0 (B105 C10/12,5). Do základových patek jsou sloupy zabetonovány do pouzder. Svislá nosná konstrukce je tvořena typovou ocelovou konstrukcí NISA o rozponu 15m, modulu 4,5m a výšce sloupů 6,0m. Nosná konstrukce střehy je provedena ze sedlového příhradového vazníku z trubkového materiálu. Vodorovná konstrukce vestavby je provedena z ocelových válcovaných profilů I180, s vložkami Hurdis, které jsou zabetonované škvárobetonem na výšku horní příruby. Na tuto konstrukci byl proveden cementový potěr tl. 20mm. Ztužující věnce byly provedeny ve dvou úrovních 2700mm až 2740mm a 4200mm, kde nad otvory tvoří překlad. Věnec ve výšce 4200mm je tvořen z U 180, přivařených ke sloupům, mezi sebou vzájemně spojenými příložkami 50/5 a celé zabetonováno. Strop nad topným kanálem je proveden z PZD70/30, překlady z RZP1200mm a PZD60/ Upozornění na zvláštní, neobvyklé konstrukce, konstrukční detaily technologické postupy apod. Ve stavbě se nevyskytují neobvyklé konstrukce, nebo detaily. Pouze vede objektem topný kanál. 5. Technologický postup bouracích prací, které by mohli mít vliv na stabilitu vlastní konstrukce, resp. konstrukce sousedních staveb Při provádění bourání nesmí být odstraněn celý obvodový plášť, včetně ztužujících věnců. Po odstranění vyzdívky obvodového pláště bude provedeno dodatečné ztužení ocelové konstrukce válcovanými profily například střešních vaznic. 6. Návrh postupu bouracích prací a vymezení ohroženého prostoru

5 Postup bourání bude rozdělen do základních částí: 1) V první fázi budou rozebrány vnitřní dělící konstrukce příček a kompletní vestavby postupným rozebíráním, odstranění výplní otvorů, zateplení obvodového pláště, podhledů, tepelných izolací, veškerých rozvodů instalací a bude provedeno kompletní odpojení od infrastruktury. 2) Ve druhé fázi bude obnažena konstrukce stropu až na nosné prvky. 3) Ve třetí fázi bude provedeno sejmutí a odstranění střešní konstrukce, mimo příhradového vazníku, včetně nosných konstrukcí podhledů a tím obnažení nosné konstrukce. Dále bude provedeno sejmutí šikmých prvků krovu snesení vaznic. 4) Ve čtvrté fázi bude provedeno odbourání obvodového pláště a zavětrování svislých nosných prvků šikmými vzpěrami. Možno použít prvky krovu vaznice. Štítová stěna bude odbourána až po zavětrování nosné konstrukce sloupů. 5) V páté fázi bude postupováno takto: Bude demontována nosná část svislých a vodorovných konstrukcí postupným rozebíráním, až k základové části postupně od zadní části haly. 6) Odstranění kompletních konstrukcí desky podlahy a základů bouracím kladivem. Před provedením odstranění nosných prvků musí být objekt vyklizen, musí být odstraněny veškeré vnitřní rozvody médií, odstraněny výplně otvorů, okna a dveře! Veškeré vybourané materiály budou neprodleně vyváženy z prostoru demolované stavby, tříděny dle požadavků zákona o odpadech a katalogu odpadů a odváženy na skládku, nebo recyklovány. 7. Úpravy zajištění podzemních prostorů Podzemní prostory, kromě topného kanálu, se v objektu nevyskytují. POZOR u jihozápadním rohu objektu je umístěna zasakovací jímka, která musí být zachována. 8. Zásady pro provádění bouracích a podchycovacích prací a zpevňovacích konstrukcí či prostupů Bourací práce se budou provádět postupným rozebíráním dle výše uvedeného bodu 6. Žádné další požadavky nad rámec výše popsaného nejsou nutné. 9. Nutné pomocné konstrukce a úpravy z hlediska technologie bouracích prací Bez nutných pomocných technologií a pomocných konstrukcí nad rámec uvedeného.

6 10. Speciální požadavky na rozsah dokumentace bouracích prací při zvláštních postupech (trhací práce, odstřel) Bez požadavků. 11. Rozsah a způsob odpojení technické infrastruktury a dalších zařízení ve stavbě před zahájením bouracích prací Před prováděním bouracích prací bude provedeno odpojení veškerých přípojek areálových rozvodů slaboproudé rozvody, elektro, voda, topení. 12. Speciální požadavky z hlediska bezpečnosti a ochrany zdraví při práci V rámci uvažovaných bouracích prací nejsou vyvolány Speciální požadavky z hlediska bezpečnosti a ochrany zdraví při práci nad rámec uvedeného. Při provádění demolice bude postupováno dle technologického postupu zpracovaného bezpečnostní technikem prováděcí firmy, který je přílohou dokumentace stavby bourání. Při provádění prací bude dodržena Vyhláška 148/2006 Sb O ochraně zdraví před nepříznivými účinky hluku.

7 2.2. Výkresová, nebo obrazová část

8 2.3. Statický, popř. dynamický výpočet Ing. Radovan Novotný Projektant v oboru PS Vesecká Liberec6 tel: fax: gsm novotny@unitelax.cz IČO: DIČ: CZ POSOUZENÍ STAVU OBJEKTU, Víceúčelové haly v areálu stanice HZS Liberec Datum: Zadavatel: Česká republika - HZS Libereckého kraje Barvířská 29/ Liberec III. STATICKÝ POSUDEK

9 Obsah: Úvod... 9 Popis objektu... 9 Zjištěné závady Závěr Úvod Posudek se zabývá celkovým posouzením technického stavu objektu na p.č. 173/6 v obci Liberec. Posudek byl vypracován na základě požadavků investora, s ohledem na prováděnou zamýšlenou demolici stavby. Popis objektu Jedná se o jednolodní ocelovou halu typu NISA o rozponu 15 m a osmi modulů po 4,5m to je celkové délce 36,0 m s obvodovým pláštěm tvořeným z cihel plných P10 na MVC 50-25, s částečnou vestavbou patra provedenou ze škvárobetonových tvárnic, kde v 1.N.P. vestavby byly umístěny garáže a ve 2.N.P. vestavby byly provozní místnosti. Výška ocelových sloupů je 6m. Základové konstrukce byla provedeny z betonu prostého tř. I (B135 C12/15) a základové pasy z prostého betonu tř. 0 (B105 C10/12,5). Do základových patek jsou sloupy zabetonovány do pouzder. Svislá nosná konstrukce je tvořena typovou ocelovou konstrukcí NISA o rozponu 15m, modulu 4,5m a výšce sloupů 6,0m. Obvodový plášť je tvořen vyzdívkou a to štítové zdivo na výšku 5,8 m v tl. 450mm z P100(CP 10) na MC 50 do výšky vyzdění 300mm a na MVC 25 na zbývající výšku. Vestavba je provedena z P100(CP 10) na MVC 25 a z části ze škvárobetonových tvárnic na MCV 25, dle projektové dokumentace. Mezi 2 a 3 polem byla vyzděna dělící stěna z betonových prolévaných tvárnic BD Dílce. Vodorovná konstrukce vestavby je provedena z ocelových válcovaných profilů I180, s vložkami Hurdis, které jsou zabetonované škvárobetonem na výšku horní příruby. Na tuto konstrukci byl proveden cementový potěr tl. 20mm. Ztužující věnce byly provedeny ve dvou úrovních 2700mm až 2740mm a 4200mm, kde nad otvory tvoří překlad. Věnec ve výšce 4200mm je tvořen z U 180, přivařených ke sloupům, mezi sebou vzájemně spojenými příložkami 50/5 a celé zabetonováno. Strop nad topným kanálem je proveden z PZD70/30, překlady z RZP1200mm a PZD60/30. Podlahy jsou provedeny z části podlahovou stěrkou, panceřovou betonovou deskou a z části z keramické dlažby. Podkladní betonová deska je tl. 100mm, vyztužená sítí, vrchní deska je tl. 120mm, s cementovým gletovaným potěrem tl. 30mm. Okapový chodník a vjezd do haly okapový chodník je proveden z betonových žlabovek PBP 50/50/6 uložených do pískového lože a před vjezdem byl proveden nájezd šířky 750mm z betonu tř. I (B135 C12/15), tl mm. Úpravy povrchů vnitřní úpravy povrchů byly provedeny z vápenné omítky hladké, vnější omítky byly provedeny ze škrábaného břizolitu, na kterém byl proveden kontaktní zateplovací systém v tl. 100, se strukturovanou omítkou. Výplně otvorů vrata jsou provedeny jako otočná ocelová zateplená o rozměru 3600/4200 a 2700/2700mm. Vnitřní dveře jsou provedeny jako dřevěné do ocelové zárubně standardních

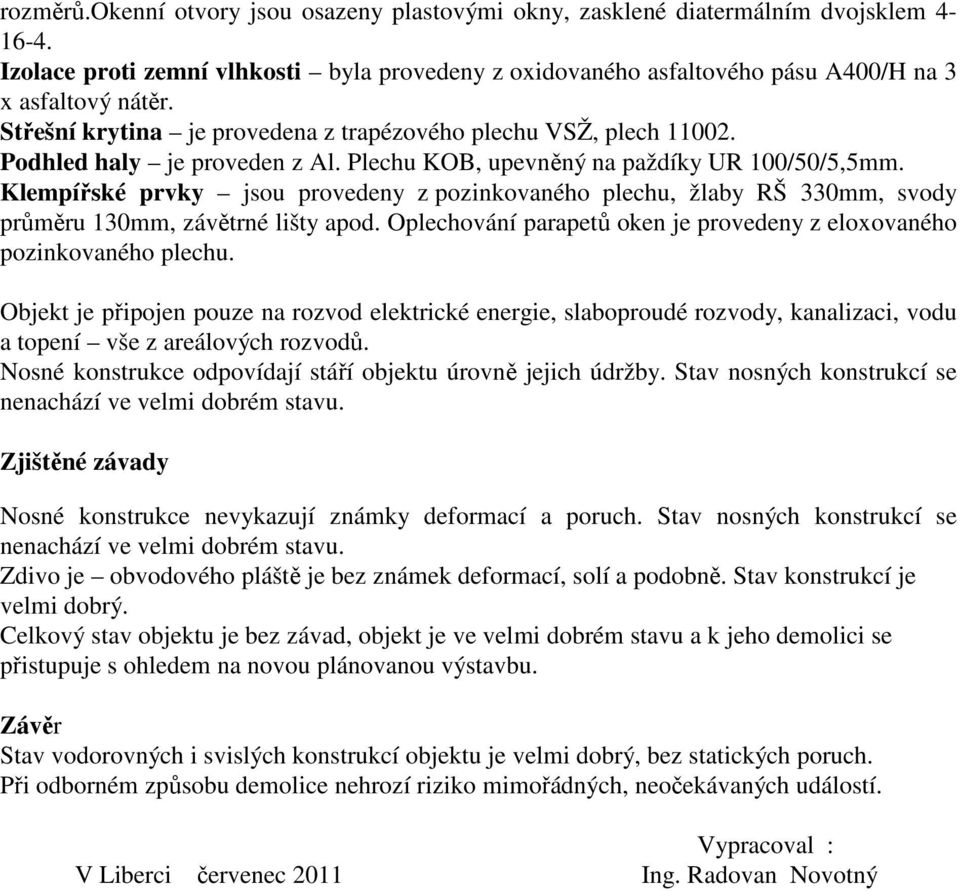

10 rozměrů.okenní otvory jsou osazeny plastovými okny, zasklené diatermálním dvojsklem Izolace proti zemní vlhkosti byla provedeny z oxidovaného asfaltového pásu A400/H na 3 x asfaltový nátěr. Střešní krytina je provedena z trapézového plechu VSŽ, plech Podhled haly je proveden z Al. Plechu KOB, upevněný na paždíky UR 100/50/5,5mm. Klempířské prvky jsou provedeny z pozinkovaného plechu, žlaby RŠ 330mm, svody průměru 130mm, závětrné lišty apod. Oplechování parapetů oken je provedeny z eloxovaného pozinkovaného plechu. Objekt je připojen pouze na rozvod elektrické energie, slaboproudé rozvody, kanalizaci, vodu a topení vše z areálových rozvodů. Nosné konstrukce odpovídají stáří objektu úrovně jejich údržby. Stav nosných konstrukcí se nenachází ve velmi dobrém stavu. Zjištěné závady Nosné konstrukce nevykazují známky deformací a poruch. Stav nosných konstrukcí se nenachází ve velmi dobrém stavu. Zdivo je obvodového pláště je bez známek deformací, solí a podobně. Stav konstrukcí je velmi dobrý. Celkový stav objektu je bez závad, objekt je ve velmi dobrém stavu a k jeho demolici se přistupuje s ohledem na novou plánovanou výstavbu. Závěr Stav vodorovných i svislých konstrukcí objektu je velmi dobrý, bez statických poruch. Při odborném způsobu demolice nehrozí riziko mimořádných, neočekávaných událostí. Vypracoval : V Liberci červenec 2011 Ing. Radovan Novotný
