Vazníky. k zastřešení velkých ploch kde není možno zbudovat střední podpory Nejčastěji se s nimi setkáváme u jednopodlažních hal.

Transkript

1

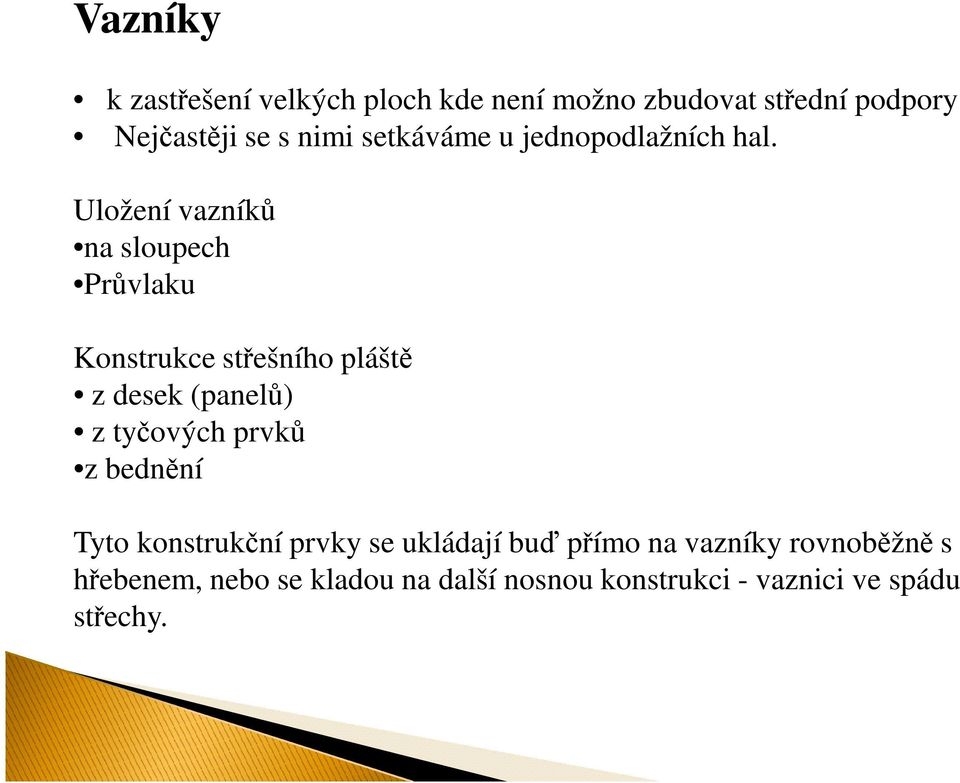

2 Vazníky k zastřešení velkých ploch kde není možno zbudovat střední podpory Nejčastěji se s nimi setkáváme u jednopodlažních hal. Uložení vazníků na sloupech Průvlaku Konstrukce střešního pláště z desek (panelů) z tyčových prvků z bednění Tyto konstrukční prvky se ukládají buď přímo na vazníky rovnoběžně s hřebenem, nebo se kladou na další nosnou konstrukci - vaznici ve spádu střechy.

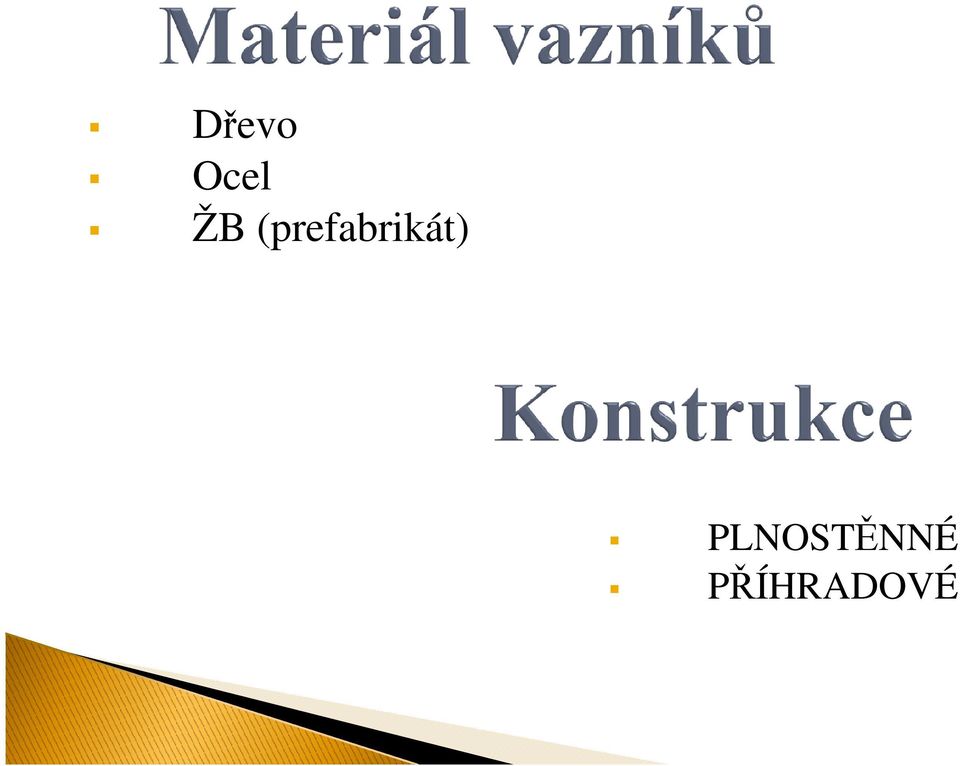

3 Dřevo Ocel ŽB (prefabrikát) PLNOSTĚNNÉ PŘÍHRADOVÉ

4 PULTOVÉ S ROVNOBĚŽNÝMI PÁSY SEDLOVÉ OBLOUKOVÉ GIRLANDOVÉ

5

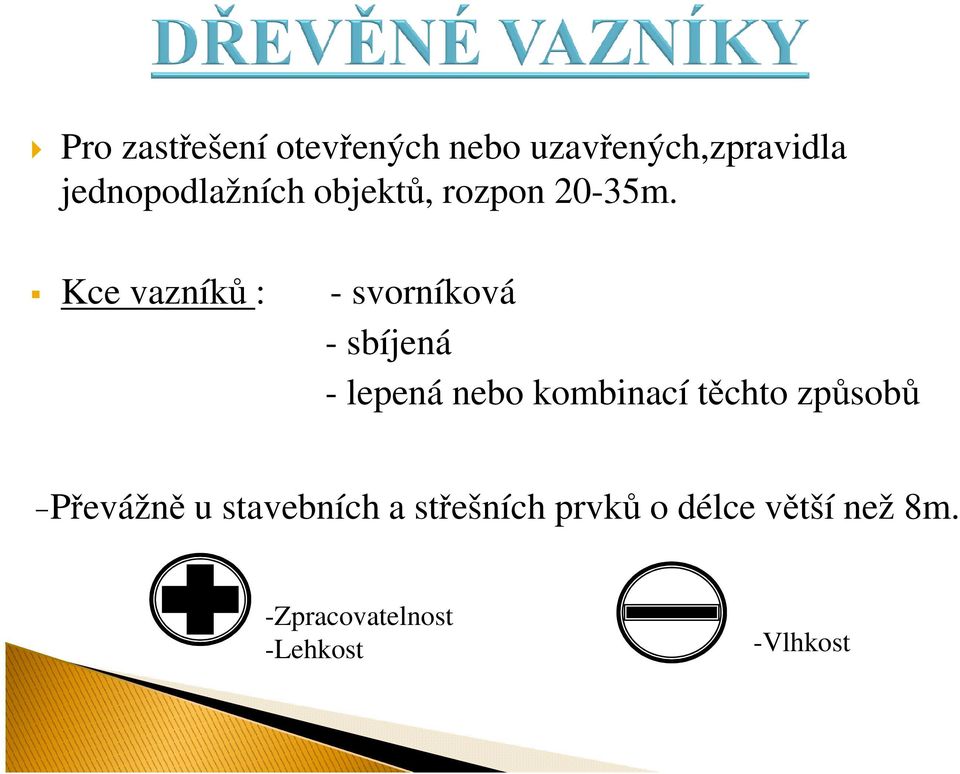

6 Pro zastřešení otevřených nebo uzavřených,zpravidla jednopodlažních objektů, rozpon 20-35m. Kce vazníků : - svorníková - sbíjená - lepená nebo kombinací těchto způsobů -Převážně u stavebních a střešních prvků o délce větší než 8m. -Zpracovatelnost -Lehkost -Vlhkost

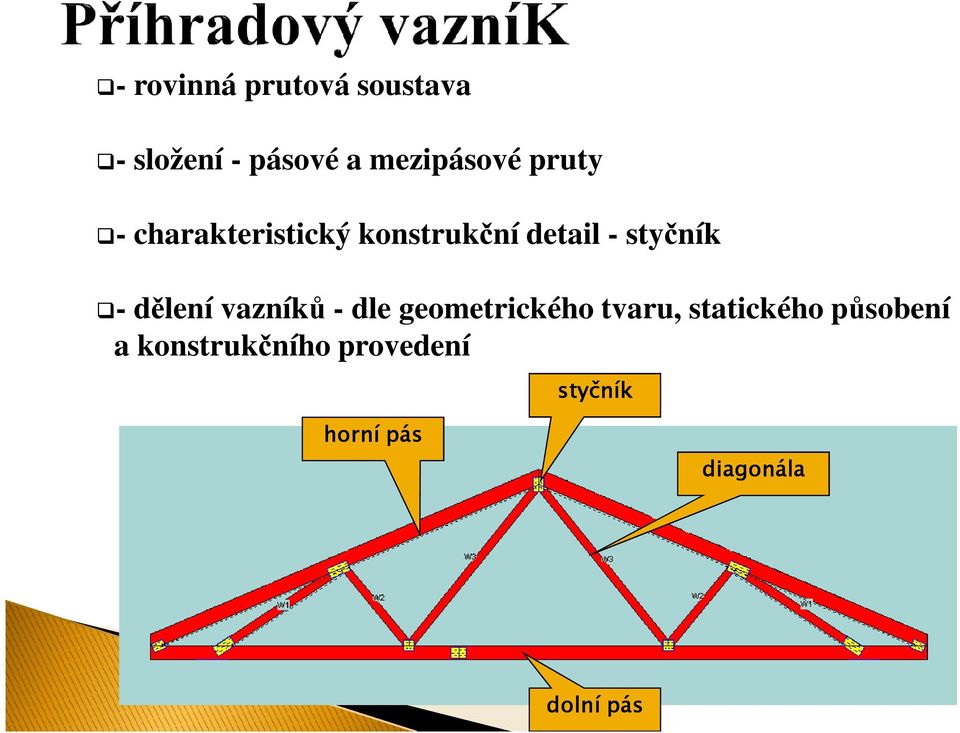

7 - rovinná prutová soustava - složení - pásové a mezipásové pruty - charakteristický konstrukční detail - styčník - dělení vazníků - dle geometrického tvaru, statického působení a konstrukčního provedení styčník horní pás diagonála dolní pás

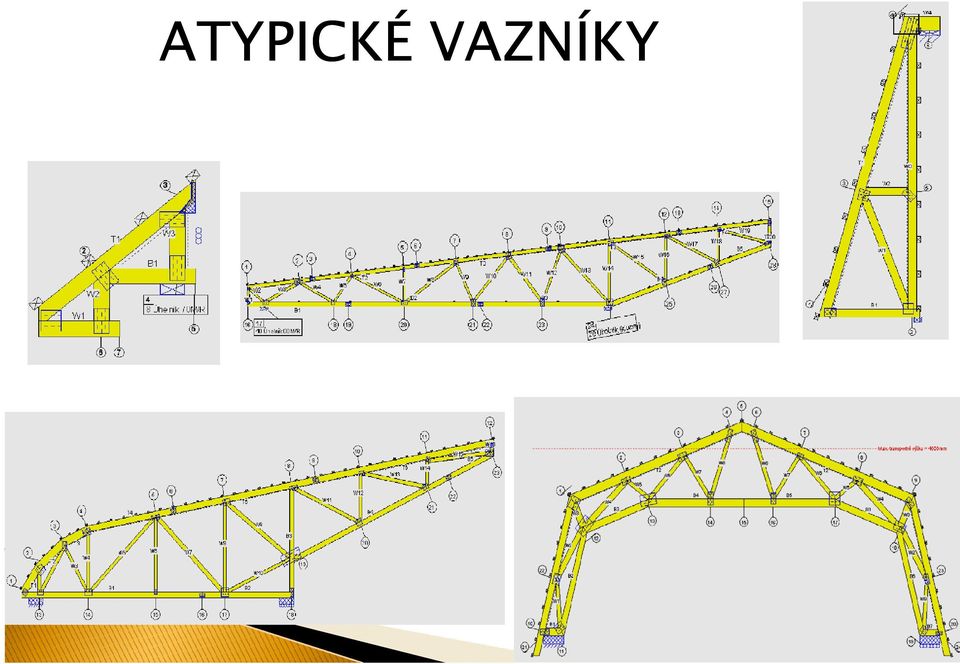

8 ATYPICKÉ VAZNÍKY

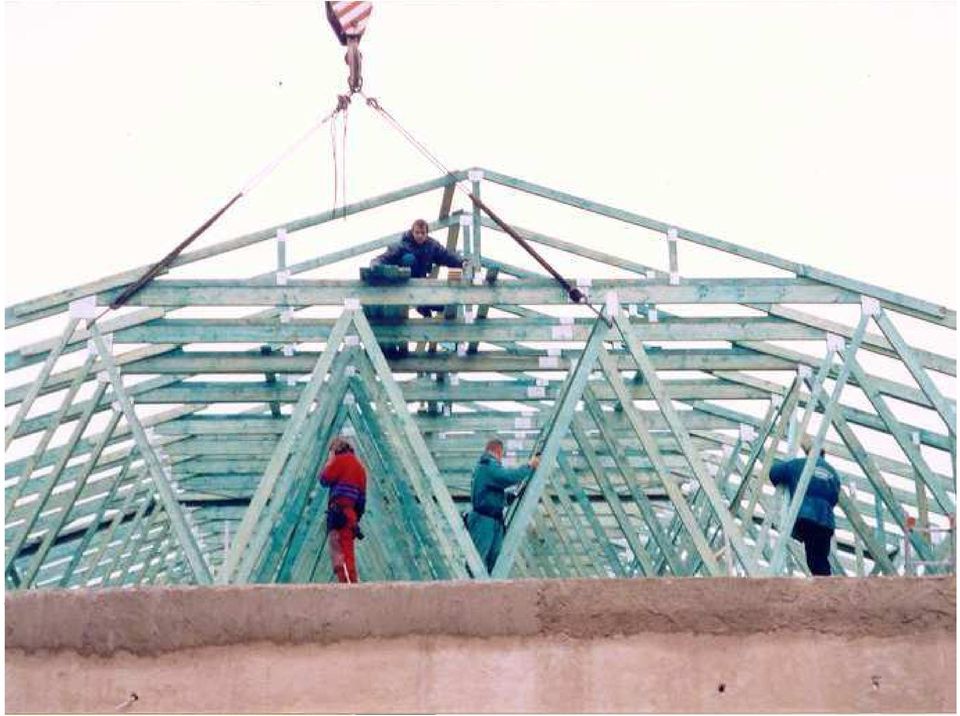

9

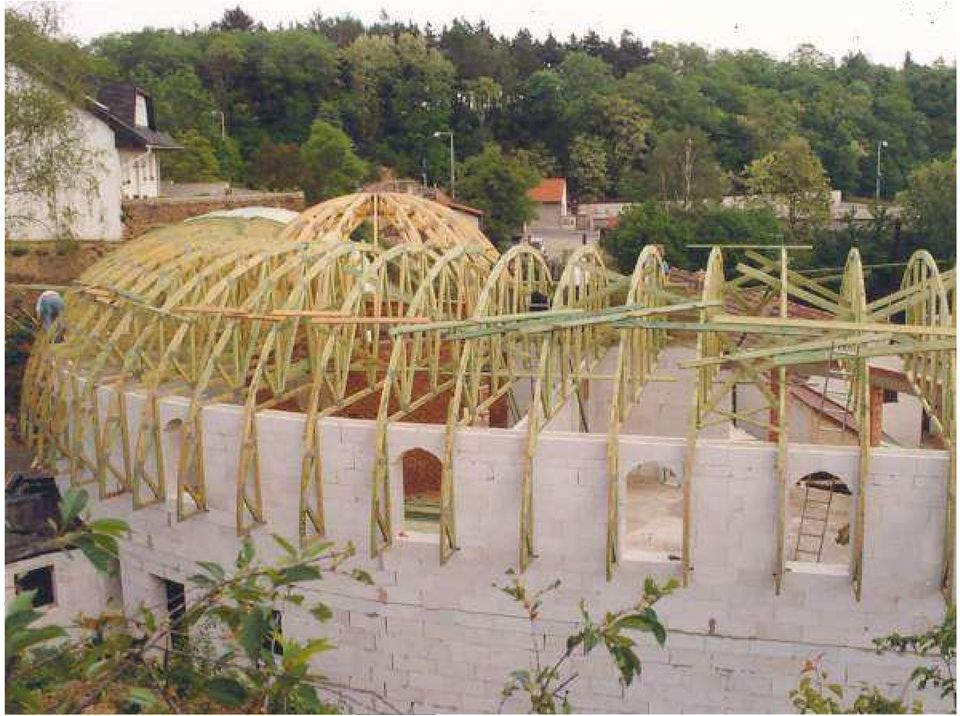

10

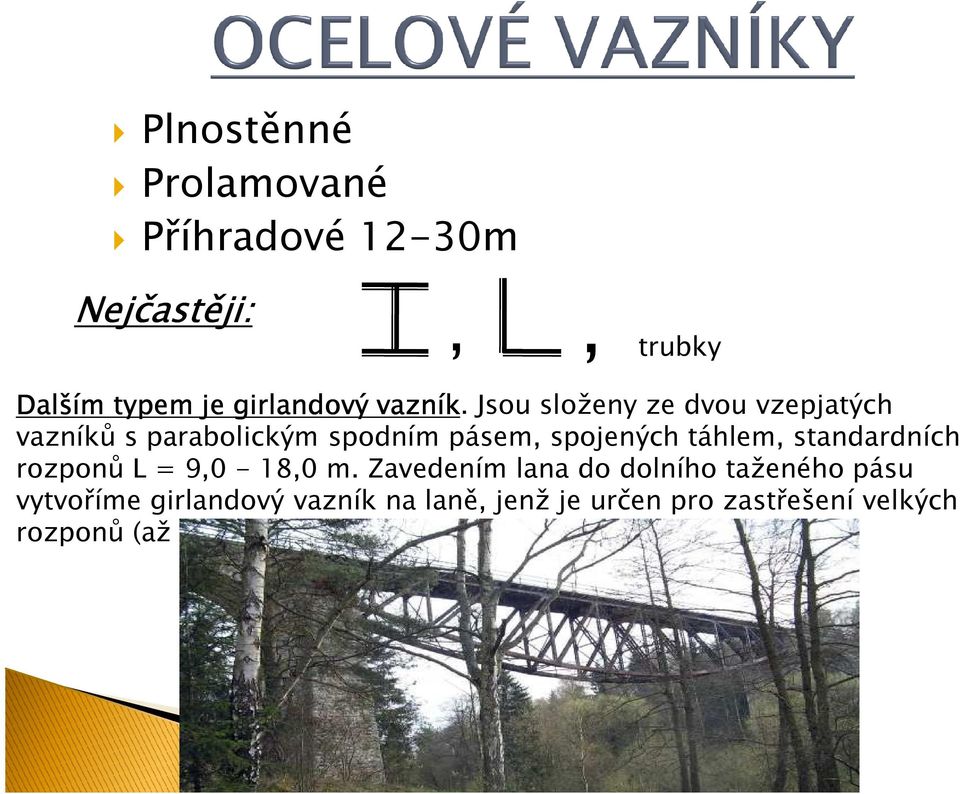

11 Plnostěnné Prolamované Příhradové 12-30m Nejčastěji:,, trubky Dalším typem je girlandový vazník. Jsou složeny ze dvou vzepjatých vazníků s parabolickým spodním pásem, spojených táhlem, standardních rozponů L = 9,0-18,0 m. Zavedením lana do dolního taženého pásu vytvoříme girlandový vazník na laně, jenž je určen pro zastřešení velkých rozponů (až 80 m).

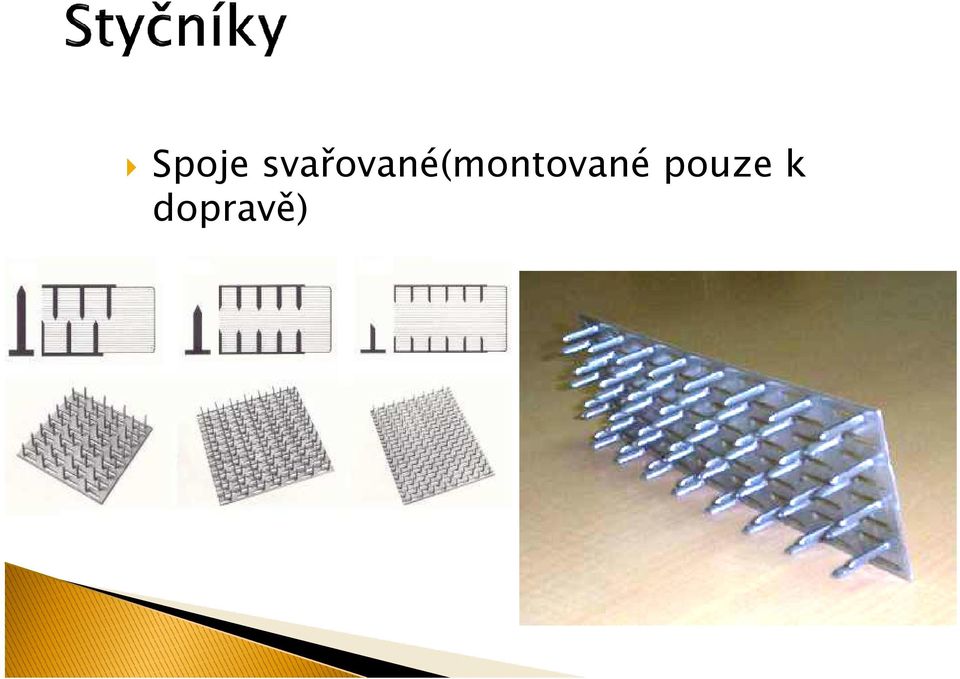

12 Spoje svařované(montované pouze k dopravě)

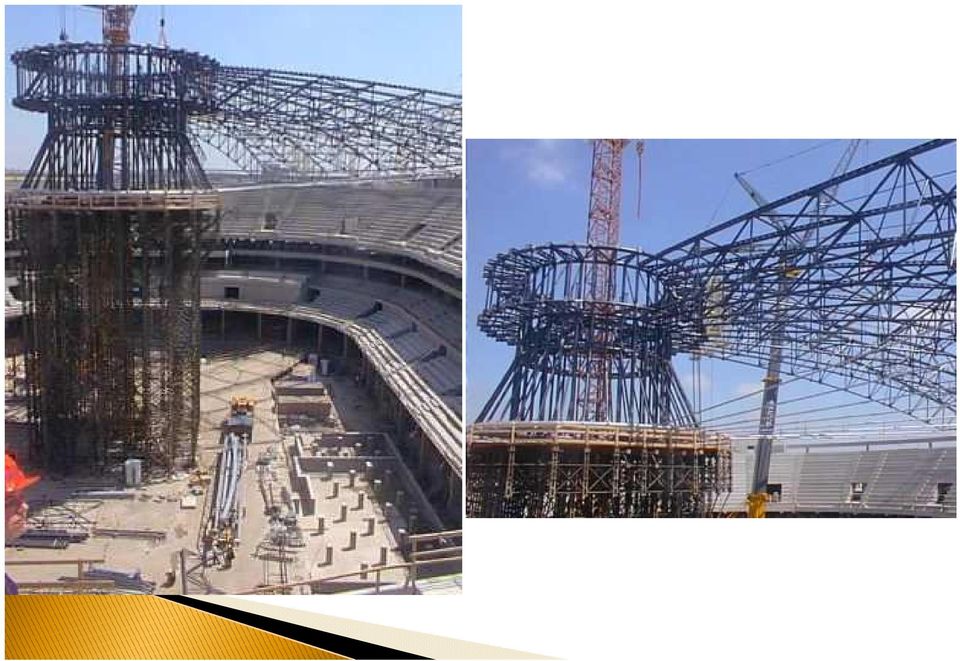

13

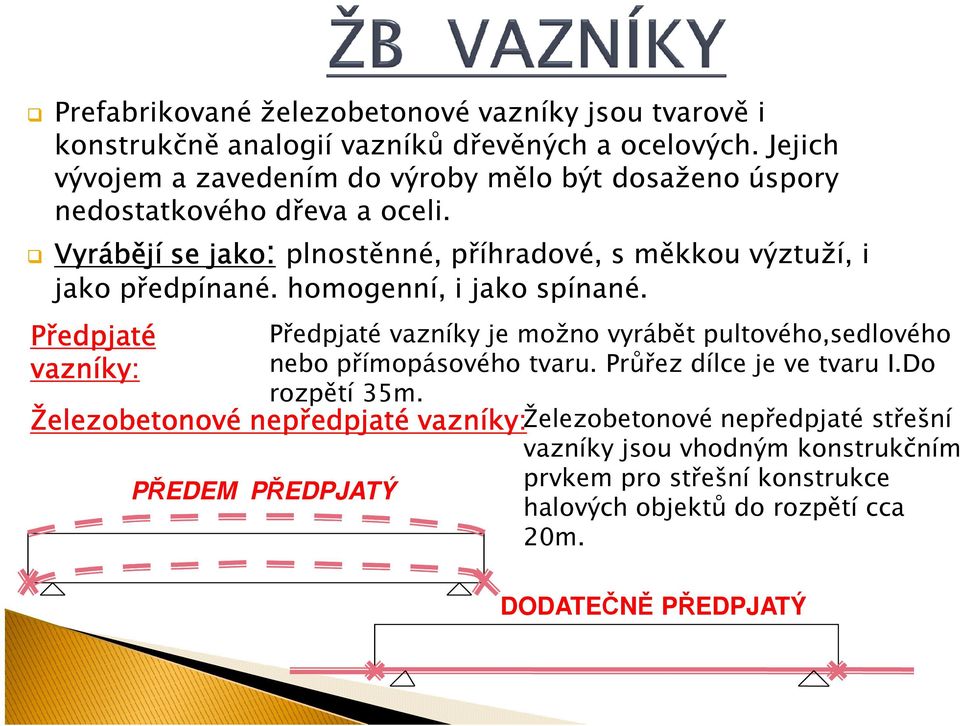

14 Prefabrikované železobetonové vazníky jsou tvarově i konstrukčně analogií vazníků dřevěných a ocelových. Jejich vývojem a zavedením do výroby mělo být dosaženo úspory nedostatkového dřeva a oceli. Vyrábějí se jako: plnostěnné, příhradové, s měkkou výztuží, i jako předpínané. homogenní, i jako spínané. Předpjaté vazníky: Předpjaté vazníky je možno vyrábět pultového,sedlového nebo přímopásového tvaru. Průřez dílce je ve tvaru I.Do rozpětí 35m. Železobetonové nepředpjaté vazníky:železobetonové nepředpjaté střešní PŘEDEM PŘEDPJATÝ vazníky jsou vhodným konstrukčním prvkem pro střešní konstrukce halových objektů do rozpětí cca 20m. DODATEČNĚ PŘEDPJATÝ

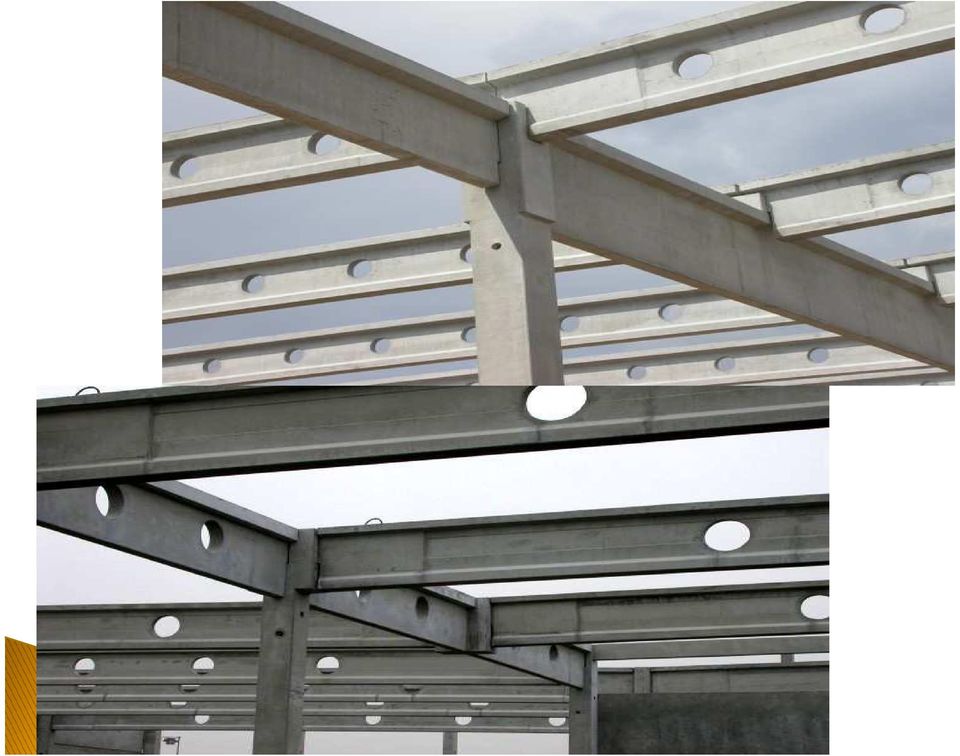

15

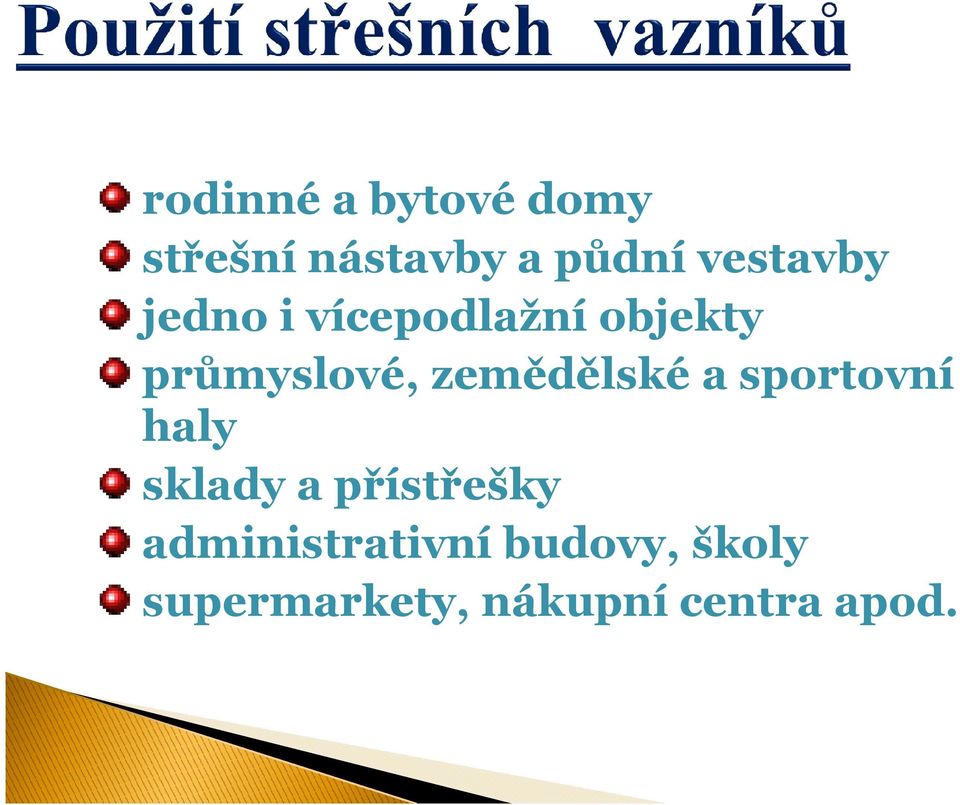

16 rodinné a bytové domy střešní nástavby a půdní vestavby jedno i vícepodlažní objekty průmyslové, zemědělské a sportovní haly sklady a přístřešky administrativní budovy, školy supermarkety, nákupní centra apod.

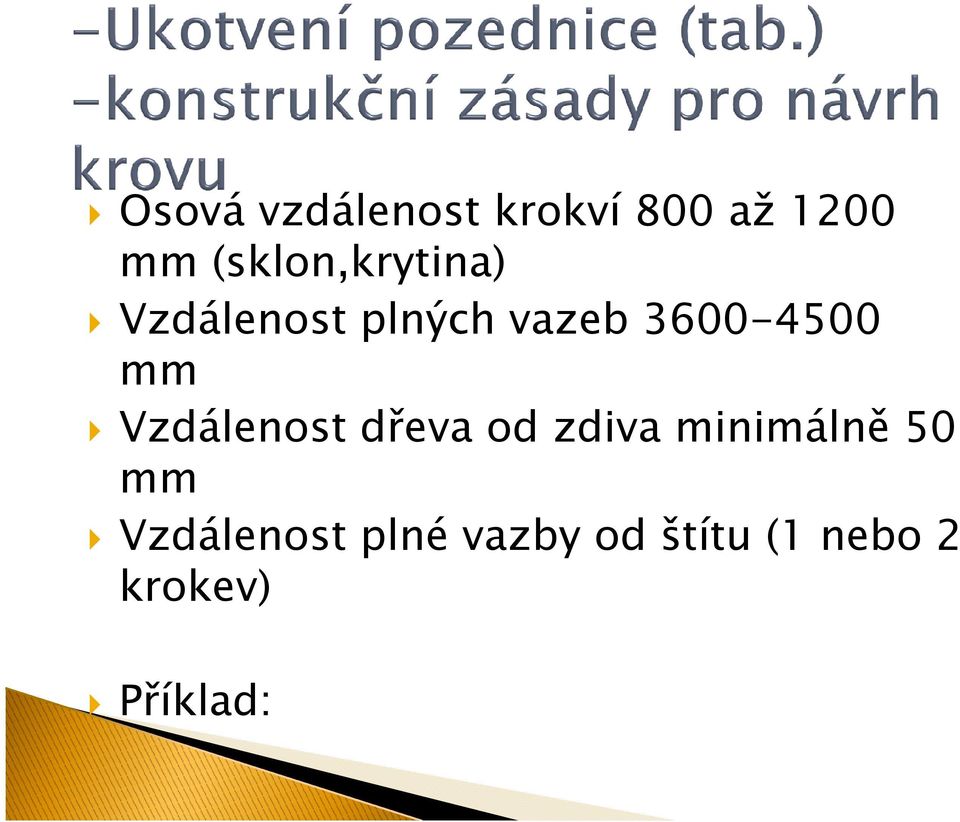

17 Osová vzdálenost krokví 800 až 1200 mm (sklon,krytina) Vzdálenost plných vazeb mm Vzdálenost dřeva od zdiva minimálně 50 mm Vzdálenost plné vazby od štítu (1 nebo 2 krokev) Příklad:

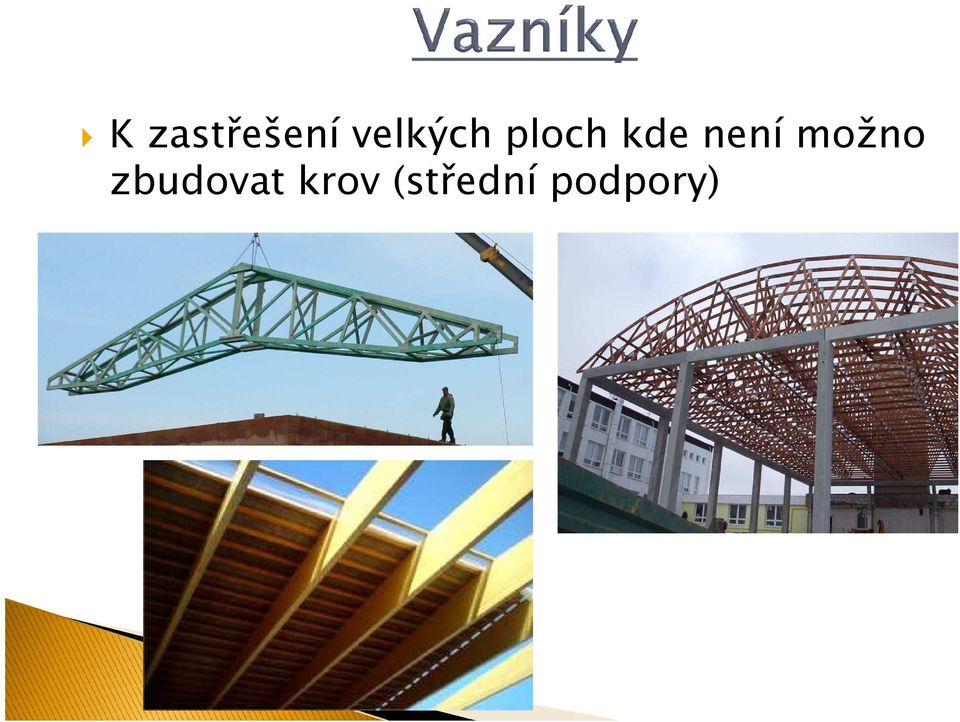

18 K zastřešení velkých ploch kde není možno zbudovat krov (střední podpory)

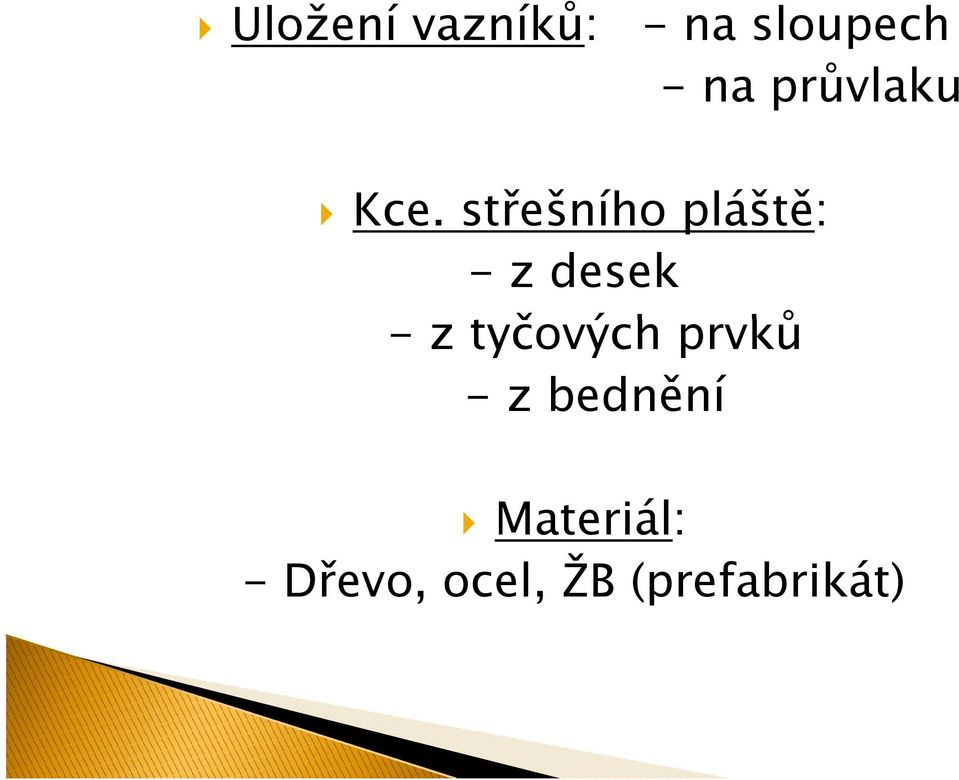

19 Uložení vazníků: - na sloupech - na průvlaku Kce. střešního pláště: - z desek - z tyčových prvků - z bednění Materiál: - Dřevo, ocel, ŽB (prefabrikát)

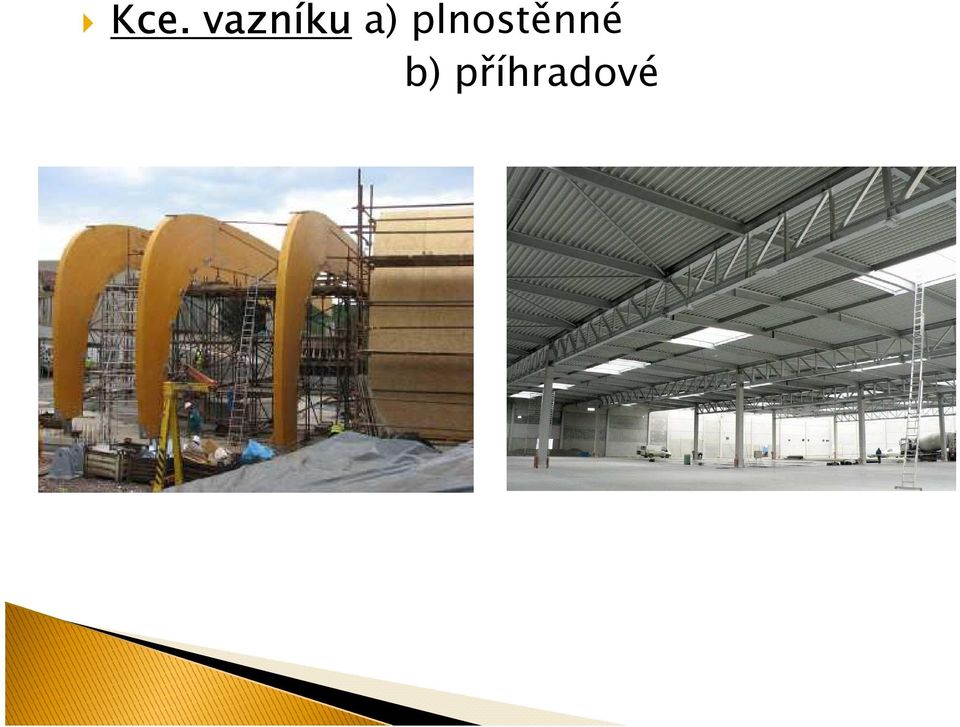

20 Kce. vazníku a) plnostěnné b) příhradové

21 Konstrukce plnostěnných hlavních střešních nosníků jsou vhodné pro menší rozpětí (do 15 až 18 m). + Výroba a údržba plnostěnných vazníků je jednodušší ve srovnání s příhradovými vazníky. - plnostěnné vazníky těžší a tedy nepříznivější z hlediska spotřeby oceli.

22 Příhradové hlavní střešní nosníky jsou nejčastěji používané. Lze je jednoduše přizpůsobit různým tvarovým i provozním požadavkům jako je navrhovaný obrys, sklon střechy, nároky na osvětlení, větrání apod. Příhradové vazníky jsou hospodárné z hlediska spotřeby oceli, výrobně jsou však náročnější než vazníky plnostěnné.

23 Pultové Sedlové S rovnoběžnými pásy S různoběžnými pásy Girlandové Obloukové

24 Používají se pro zastřešení otevřených nebo uzavřených, zpravidla jednopodlažních objektů. Jsou aplikována oblouková, sedlová i shedová zastřešení na rozpon m. Kce. vazníku: sbíjená, svorníková, lepená nebo v kombinacích těchto způsobů

25 Konstruují se jako plnostěnné, prolamované a příhradové na rozpětí m. Konstrukce jsou prováděny z válcovaných nosníku tvaru I, z úhelníků nebo z trubek. Styčníky jsou převážně ve svařovaném provedení (šroubované spoje slouží spíše jako montážní), dříve používané nýtované spoje se dnes již nepoužívají.

26 hospodárná konstrukce. Jsou složeny ze dvou vzepjatých vazníků s parabolickým spodním pásem, spojených táhlem, standardních rozponů L = 9,0-18,0 m. Zavedením lana do dolního taženého pásu vytvoříme girlandový vazník na laně, jenž je určen pro zastřešení velkých rozponů (až 80 m).

27 Prefabrikované železobetonové vazníky jsou tvarově i konstrukčně podobné vazníkům dřevěným a ocelovým. Jejich vývojem a zavedením do výroby mělo být dosaženo úspory nedostatkového dřeva a oceli. Vyrábějí se jako: plnostěnné, příhradové, s měkkou výztuží, i jako předpínané. homogenní, i jako spínané. Jsou zpravidla řešeny jako část celé konstrukční sestavy.

28 Výška 0-3,4 m Rozpětí dle materiálu od 6 m do m Osová vzdálenost 1,2 6 m ( vliv na kci střešního pláště) Při delší osové vzdálenosti vazníků je nutné nezapomenout na nosnou KCI střešního pláště. Tyto desky, panely a jiné KCE jsou uloženy na horní pásnici vazníku.

29 Klimatické (např. sníh, sněhové oblasti) Provozní (montážní)

30

31
