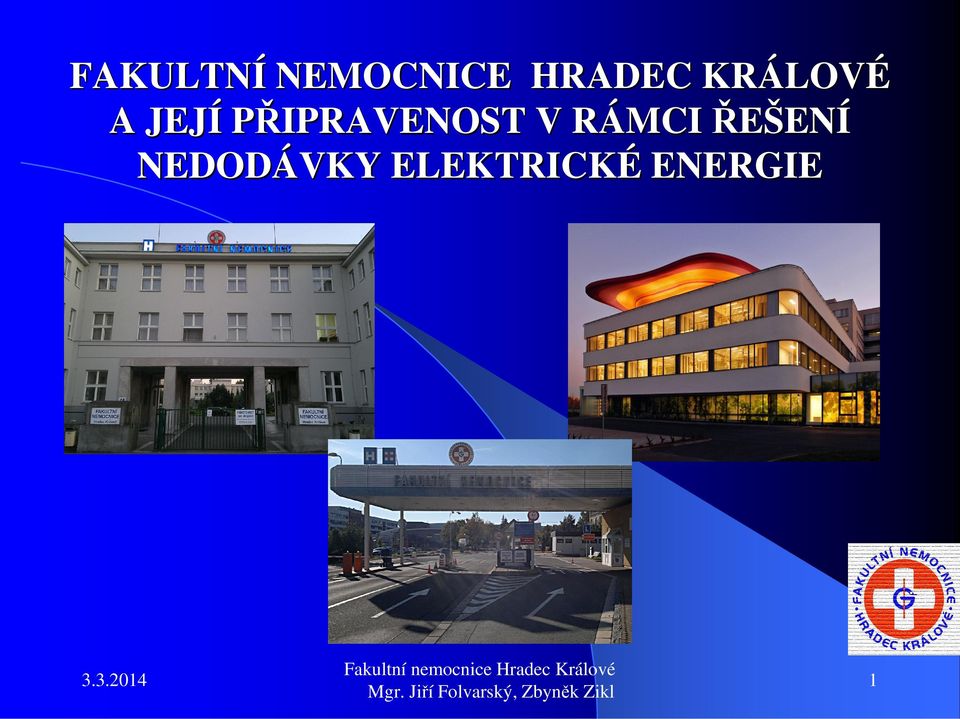

1 FAKULTNÍ NEMOCNICE HRADEC KRÁLOV LOVÉ A JEJÍ PŘIPRAVENOST V RÁMCI R ŘEŠENÍ NEDODÁVKY ELEKTRICKÉ ENERGIE 1

2 ZAJIŠTĚNÍ DODÁVKY ELEKTRICKÉ ENERGIE zajištění dodávky elektrické energie začíná zvolenou tzv. podnikovou strategií,, koncepční politikou jednotlivých provozovatelů rozvoden a přípojek pojek a vlastním m provedením m nákupun je třeba t si uvědomit, že e cena elektrické základních částí vlastní tzv. silová energie distribuce energie je složena ze dvou silová energie je komodita obchodována na burze a její cenu lze vhodným výběrem ovlivnit distribuce je poplatek majiteli přenosovp enosové soustavy (ČEPS)( a provozovateli rozvoden a přípojek p pojek (ČEZ,( EON, apod.). Platba za distribuci je určena sazebníkem dle Energetického regulačního úřadu (ERU) a ovlivnit jej lze regulací 1/4hod maxima, kompenzací jalové elektrické energie, optimalizací tzv. platby za jistič nebo provozováním m LDS lokáln lní distribuční sítě. 2

3 VÝROBA A DISTRIBUCE ELEKTRICKÉ ENERGIE výroba elektrické energie v ČR R je zajištěna tepelnými, vodními, slunečními, větrnými v a jadernými elektrárnami rnami distribuce elektrické energie od zdrojů je zajištěna pátep teřní sítí o napětí 400 kv,, tento rozvod je mezi hlavními rozvodnami v jednotlivých krajích a okresech ČR, odtud je elektrická energie distribuována do rozvoden v jednotlivých městech a obcích ch,, tato distribuce je zajištěna soustavou o napětí 100 kv,, v rámci r měst m a obcí je elektrická energie distribuována soustavou 35 kv nebo 22 kv,, tato t je již v jednotlivých rozvodnách transformována na na napětí 3x240/400V které se využívá v domácnostech distribuce elektrické kv (velkoodběratel) energie do FN HK je zajištěna soustavou o napětí 35 přívod do areálu FN HK je zajištěn n ze dvou nezávislých rozvoden 100 kv/35 kv - hlavní síť 3

4 ROZVOD ELEKTRICKÉ ENERGIE V RÁMCI R AREÁLU FN HK v rámci r areálu FN HK je 6 rozvoden s transformací energie 35 kv na 400 V, tyto rozvody jsou vzájemn jemně propojeny do kruhu kruhové zapojení zajišťuje, že e každá rozvodna mám dva nezávisl vislé přívody z těchto t rozvoden jsou napojeny místnm stně příslušné objekty a to vždy v tak aby každý objekt měl m l dva přívody p elektrické energie ve FN HK jsou osazeny tzv. náhradnn hradní zdroje el. energie, těmito t zdroji se rozumí dieselagregáty, v rámci r areálu FN HK jich je 6, v těchto t zdrojích je ve FN HK instalovaný výkon 1923kVa jednotlivé dieselagregáty jsou mezi sebou propojeny soustavou NN aby bylo možno kterýkoliv diesel při p i selhání a nebo při p i servisu nahradit 4

5

6 ROZVOD ELEKTRICKÉ ENERGIE SOUSTAVOU DA V RÁMCI R AREÁLU FN HK 6

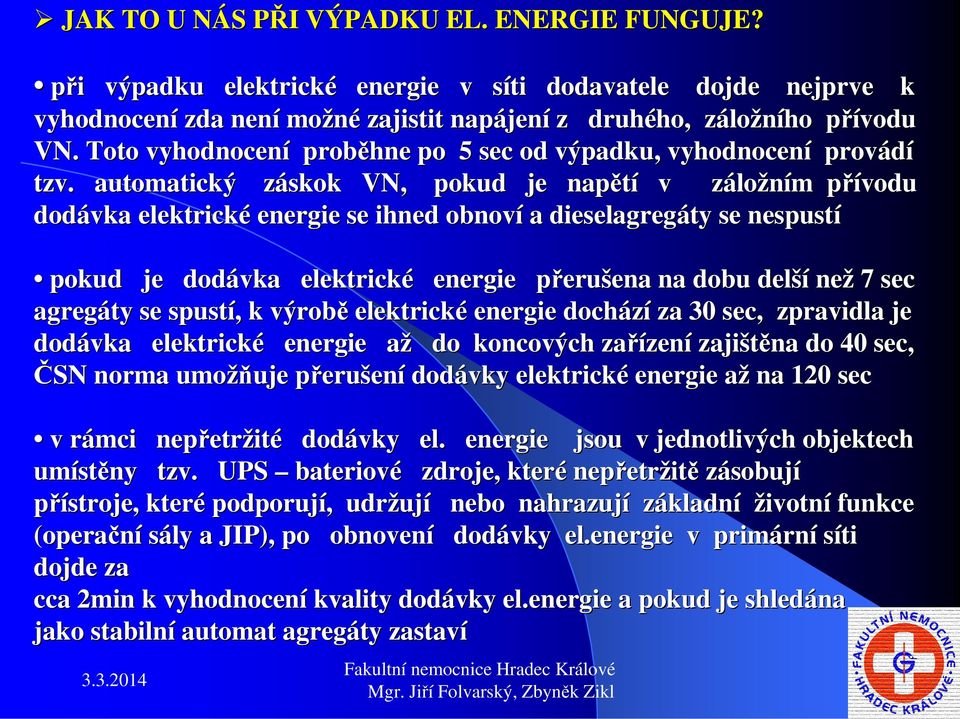

7 JAK TO U NÁS N S PŘI P I VÝPADKU EL. ENERGIE FUNGUJE? při výpadku elektrick ektrické energie v síti dodavatele dojde nejprve k vyhodnocení zda není možné zajistit napájen jení z druhého, ho, záložního přívodu VN. Toto vyhodnocení proběhne po 5 sec od výpadku, vyhodnocení provádí tzv. automatický záskok VN, pokud je napětí v záložním přívodu dodávka elektrick ektrické energie se ihned obnoví a dieselagregáty se nespustí pokud je dodávka elektrické energie přerušena ena na dobu delší než 7 sec agregáty se spustí, k výrobě elektrické energie dochází za 300 sec, zpravidla je dodávka elektrick ektrické energie až do koncových zařízen zení zajištěna do 40 sec, ČSN norma n umožň žňuje přerup erušení dodávky elektrické energie až na 120 sec v rámci r nepřetr etržité dodávky el. energie jsou v jednotlivých objektech umíst stěny tzv. UPS bateriové zdroje, které nepřetr etržitě zásobují přístroje, které podporují,, udržuj ují nebo nahrazují základní životní funkce (operační sály a JIP), po p obnovení dodávky el.energie v primárn rní síti dojde za cca 2min k vyhodnocení kvality dodávky el.energie a pokud je shledána jako stabilní automat agregáty zastaví 7

8

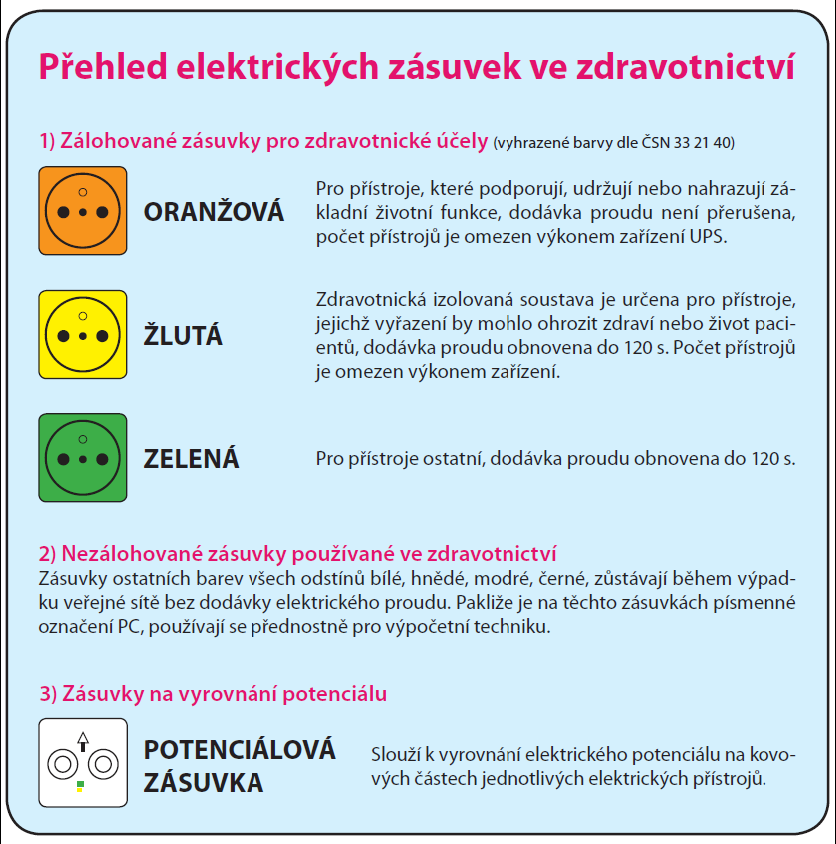

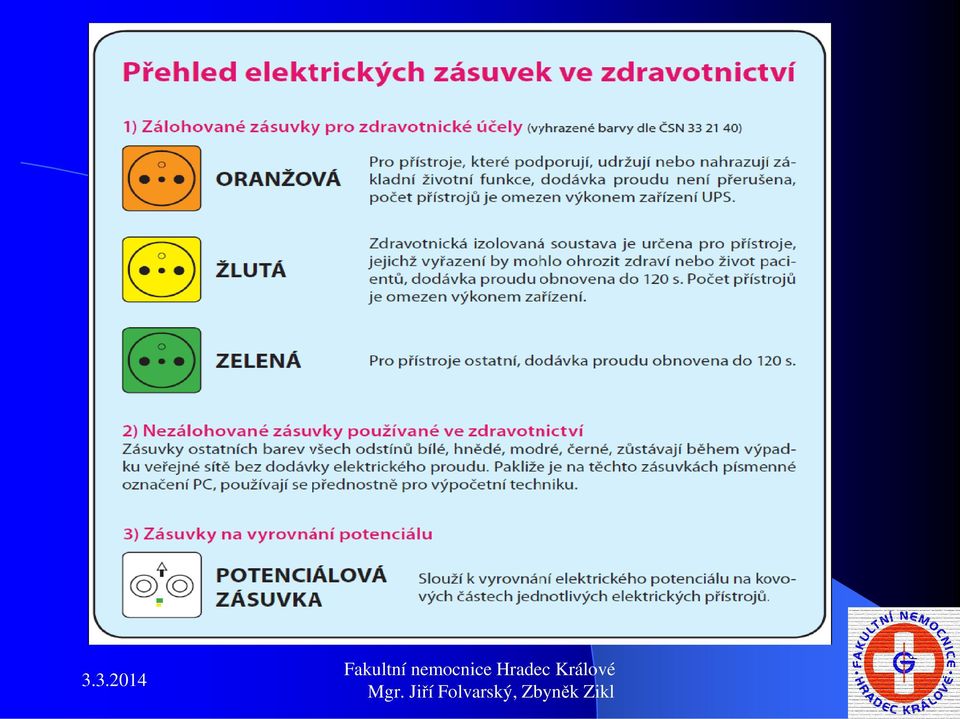

9 PROVÁDĚNÍ ZKOUŠEK A APLIKACÍ ZDROJŮ ELEKTRICKÉ ENERGIE NÁHRADNÍCH účelem zkoušek je zajistit jednotný postup použit ití náhradního ho elektrického zdroje pro operační sály a jednotky intenzivní péče e ve FN HK v případp padě výpadku elektrick ektrické energie ze sítěs nepřetr etržitého napájen jení provádí se zkouška ka náhradnn hradních bateriových zdrojů (UPS) a dieselagregátů právo odvolat zkoušku ku před jejím zahájen jením nebo předčasně ukončit probíhaj hající zkoušku ku mám pouze elektrotechnik OEOH na základz kladě telefonické žádosti vedoucího pracoviště, byl-li li předtím aktivován traumatologický plán UPS napojeny oranžov ové zásuvky velmi důled ležitý obvod VDO, v případp padě přerušení dodávky el. energie ze sítěs do doby automatického spuštění dieselagregátů není napájen jení zásuvek přerup erušenoeno - jsou určeny pro zdravotnické elektrické přístroje,, které podporují nebo nahrazují základní životní funkce 9

10 dieselagregáty napojeny žluté a zelené zásuvky důležitý obvod DO - zkouška ka náhradních zdrojů je prováděna pravidelně každý první týden v měsíci m v jednotlivých pracovních ch dnech podle sektorů A - E na dobu do 20 minut účelem zkoušek náhradnn hradních zdrojů je ověř ěřit: - funkčnost nost záskoku z vysokého napětí - funkčnost nost jednotlivých dieselagregátů - funkčnost nost obvodů DO, VDO a náhradnn hradních bateriových zdrojů UPS - správnost zapojení jednotlivých přístrojp strojů dle důled ležitosti - organizaci práce na pracovištích ch při p i výpadku elektrické energie - funkčnost nost náhradního ho napájen jení prvků požárn rního zabezpečen ení (nouzové osvětlen tlení, elektrická požárn rní signalizace, evakuační výtahy) - funkčnost nost výpočetn etních systémů 10

11 11

12 Výsledek pravidelných zkoušek náhradních zdrojů el.energie 12
