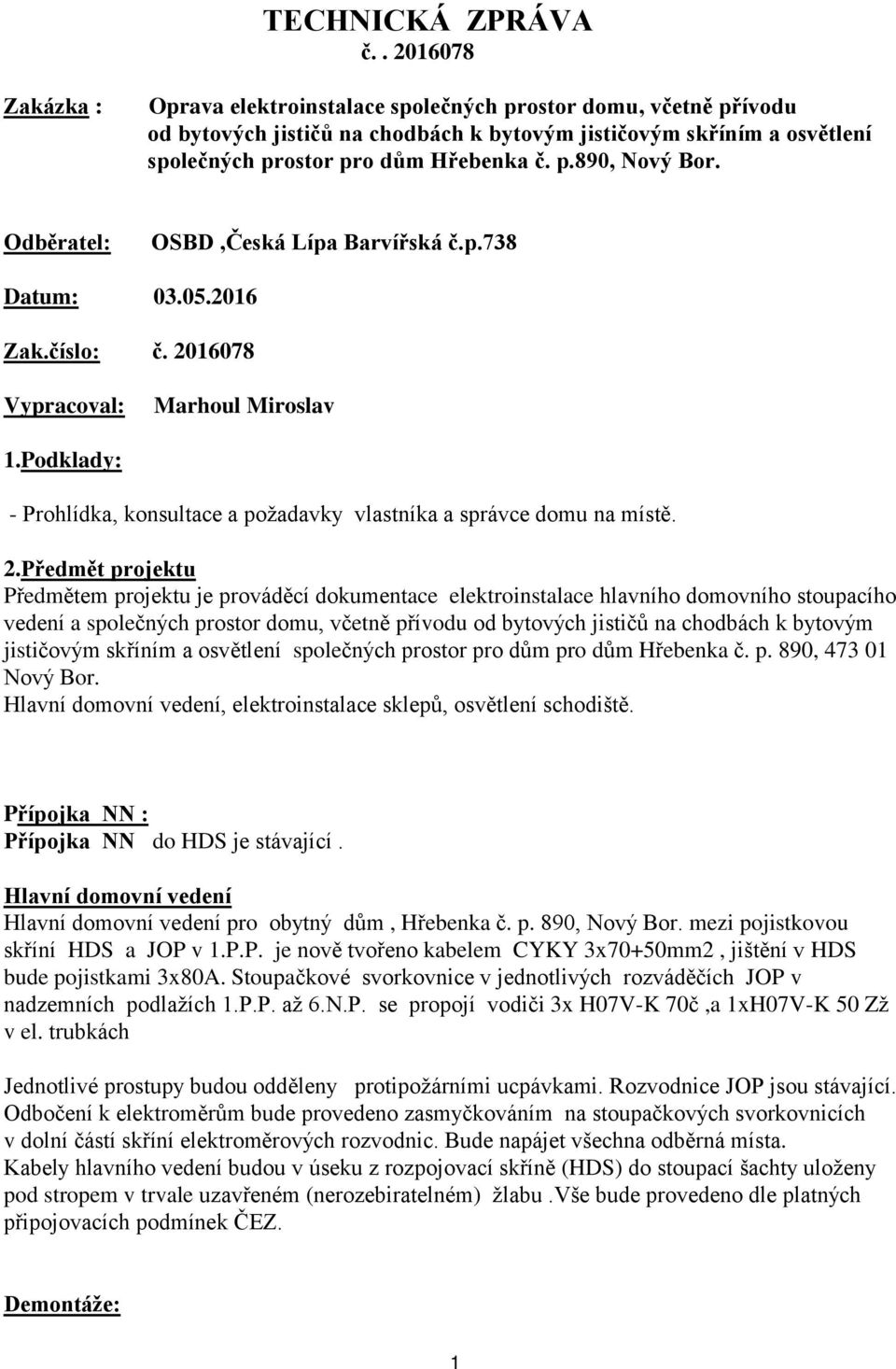

1 TECHNICKÁ ZPRÁVA č Zakázka : Oprava elektroinstalace společných prostor domu, včetně přívodu od bytových jističů na chodbách k bytovým jističovým skříním a osvětlení společných prostor pro dům Hřebenka č. p.890, Nový Bor. Odběratel: OSBD,Česká Lípa Barvířská č.p.738 Datum: Zak.číslo: č Vypracoval: Marhoul Miroslav 1.Podklady: - Prohlídka, konsultace a požadavky vlastníka a správce domu na místě. 2.Předmět projektu Předmětem projektu je prováděcí dokumentace elektroinstalace hlavního domovního stoupacího vedení a společných prostor domu, včetně přívodu od bytových jističů na chodbách k bytovým jističovým skříním a osvětlení společných prostor pro dům pro dům Hřebenka č. p. 890, Nový Bor. Hlavní domovní vedení, elektroinstalace sklepů, osvětlení schodiště. Přípojka NN : Přípojka NN do HDS je stávající. Hlavní domovní vedení Hlavní domovní vedení pro obytný dům, Hřebenka č. p. 890, Nový Bor. mezi pojistkovou skříní HDS a JOP v 1.P.P. je nově tvořeno kabelem CYKY 3x70+50mm2, jištění v HDS bude pojistkami 3x80A. Stoupačkové svorkovnice v jednotlivých rozváděčích JOP v nadzemních podlažích 1.P.P. až 6.N.P. se propojí vodiči 3x H07V-K 70č,a 1xH07V-K 50 Zž v el. trubkách Jednotlivé prostupy budou odděleny protipožárními ucpávkami. Rozvodnice JOP jsou stávající. Odbočení k elektroměrům bude provedeno zasmyčkováním na stoupačkových svorkovnicích v dolní částí skříní elektroměrových rozvodnic. Bude napájet všechna odběrná místa. Kabely hlavního vedení budou v úseku z rozpojovací skříně (HDS) do stoupací šachty uloženy pod stropem v trvale uzavřeném (nerozebiratelném) žlabu.vše bude provedeno dle platných připojovacích podmínek ČEZ. Demontáže: 1

Odběratel: OSBD,Česká Lípa Barvířská č.p.738 Datum: 03.05.2016 Zak.číslo: č. 20

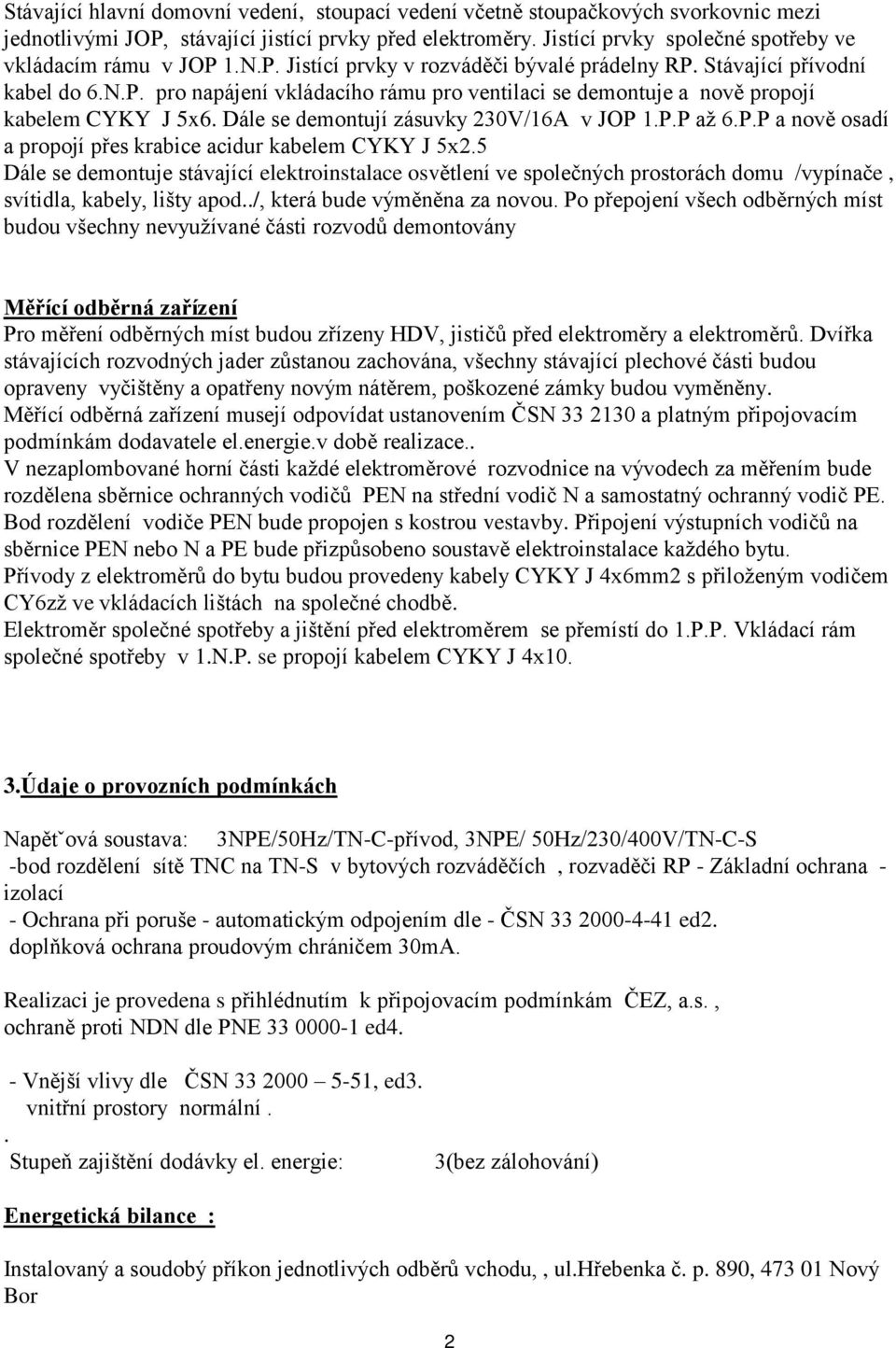

2 Stávající hlavní domovní vedení, stoupací vedení včetně stoupačkových svorkovnic mezi jednotlivými JOP, stávající jistící prvky před elektroměry. Jistící prvky společné spotřeby ve vkládacím rámu v JOP 1.N.P. Jistící prvky v rozváděči bývalé prádelny RP. Stávající přívodní kabel do 6.N.P. pro napájení vkládacího rámu pro ventilaci se demontuje a nově propojí kabelem CYKY J 5x6. Dále se demontují zásuvky 230V/16A v JOP 1.P.P až 6.P.P a nově osadí a propojí přes krabice acidur kabelem CYKY J 5x2.5 Dále se demontuje stávající elektroinstalace osvětlení ve společných prostorách domu /vypínače, svítidla, kabely, lišty apod../, která bude výměněna za novou. Po přepojení všech odběrných míst budou všechny nevyužívané části rozvodů demontovány Měřící odběrná zařízení Pro měření odběrných míst budou zřízeny HDV, jističů před elektroměry a elektroměrů. Dvířka stávajících rozvodných jader zůstanou zachována, všechny stávající plechové části budou opraveny vyčištěny a opatřeny novým nátěrem, poškozené zámky budou vyměněny. Měřící odběrná zařízení musejí odpovídat ustanovením ČSN a platným připojovacím podmínkám dodavatele el.energie.v době realizace.. V nezaplombované horní části každé elektroměrové rozvodnice na vývodech za měřením bude rozdělena sběrnice ochranných vodičů PEN na střední vodič N a samostatný ochranný vodič PE. Bod rozdělení vodiče PEN bude propojen s kostrou vestavby. Připojení výstupních vodičů na sběrnice PEN nebo N a PE bude přizpůsobeno soustavě elektroinstalace každého bytu. Přívody z elektroměrů do bytu budou provedeny kabely CYKY J 4x6mm2 s přiloženým vodičem CY6zž ve vkládacích lištách na společné chodbě. Elektroměr společné spotřeby a jištění před elektroměrem se přemístí do 1.P.P. Vkládací rám společné spotřeby v 1.N.P. se propojí kabelem CYKY J 4x10. 3.Údaje o provozních podmínkách Napětˇová soustava: 3NPE/50Hz/TN-C-přívod, 3NPE/ 50Hz/230/400V/TN-C-S -bod rozdělení sítě TNC na TN-S v bytových rozváděčích, rozvaděči RP - Základní ochrana - izolací - Ochrana při poruše - automatickým odpojením dle - ČSN ed2. doplňková ochrana proudovým chráničem 30mA. Realizaci je provedena s přihlédnutím k připojovacím podmínkám ČEZ, a.s., ochraně proti NDN dle PNE ed4. - Vnější vlivy dle ČSN , ed3. vnitřní prostory normální.. Stupeň zajištění dodávky el. energie: 3(bez zálohování) Energetická bilance : Instalovaný a soudobý příkon jednotlivých odběrů vchodu,, ul.hřebenka č. p. 890, Nový Bor 2

Dále se demontují zásuvky 230V/16A v JOP 1.P.P až 6.P.P a nově osadí a propojí přes krabice acidur kabelem CYKY J 5x2.

3 Vchod č.p. 890 Pi jednoho bytu...7 kw Pi 24 byt.jednotek.168kw Pi společná spotřeba osvětlení...3.5kw Pi společná spotřeba ventilátory 3.5kW Pí společná spotřeba výtah.5.5kw.ps Ps 1.vchod č.p kw. Proudové dimenzování 160A 4.Pracovní podmínky Údržba a opravy:osoby znalé dle platných norem ČSN. Společné prostory V JOP v 1.N.P.(vkládací rám společné spotřeby), budou demontovány stávající jističe. Vkládací rám společné spotřeby bude přezbrojen dle přiložené výkresové dokumentace. Stávající neupřesněné vývody se přepojí na nové jištění. Kryt vkládacího rámu se vymění za nový. Dále se nově přezbrojí stávající rozváděč bývalé prádelny RP v 1.P.P.,.Přívodní kabel pro tento rozváděč je stávající ze společné spotřeby v JOP - 1.N.P. Elektroinstalace v 1.P.P. bude provedena nově, dle výkresové dokumentace ETS list č. 8 Z rozvaděče RP v 1.P.P. budou nově připojeny, zásuvky 230V/16A, zásuvka 400V/16A/5p, tyto obvody budou osazeny proudovým chráničem s vybavovacím proudem 30mA.. Elektroinstalace osvětlení v 1.P.P. bude provedena nově dle výkresové dokumentace ETS list č.15 Osvětlení na schodištích bude vhodně typově zvoleno, je požadováno spínané pohybovým čidlem. Na schodištích v 1P.P.až 6N.P. bude přes vypínač umožněno trvalé sepnutí osvětlení Osvětlení schodiště bude realizováno dvěma okruhy z různých fází. Kabely budou na schodištích vedeny v lištách vkládacích 40x20. Propojení ve stávajících JOP v krabicích ACIDUR. Byty 1.N.P 6.N.P. č.p. 890 Stávající bytové rozváděče Bx budou napojeny z rozváděče JOP kabely CYKY J 4x 6 spolu s CY6zž v lištách k jednotlivým bytům a budou ukončeny na svorkách bytových rozváděčů Bx. Výtah. El.instalace je stávající. V 1.P.P. se přepojí stávající vedení na nové jištění, jistič 3C/40A. Rozvody slaboproudé : - Slaboproudé rozvody se v jednotlivých JOP 1.N.P. až JOP v 6.N.P. uspořádají v koordinaci s jednotlivými správci síti. 3

Vkládací rám společné spotřeby bude přezbrojen dle přiložené výkresové dokumentace. Stávající neupřesněné vývody se přepojí na nové jištění. Kryt vkládacího rámu se vymění za nový.

4 Protipožární opatření : V objektu v rámci oprav instalací platí stávající požárně technické řešení stavby dle původních předpisů platných v době výstavby, které nevyžadují dělení na požární úseky,,použití materiálů a jiných opatření pro omezení tvorby zplodin hoření. Je teda navržena běžná elektroinstalace bez použití materiálů se zvýšenou požární odolností. Nově se utěsní prostupy mezi jednotlivými podlažími protipožárními ucpávkami Orsil, které se opatří požárním tmelem a nátěrem,a opatří kontrolním štítkem. 6. Ochranné pospojování Pro správnou funkci ochran před nebezpečným dotykem a přepětím musí být v objektu provedeno ochranné pospojování, pospojí se ochranné vodiče PEN, dále Fe8Zn mm2,z rozváděče HDS, která je zároveň hlavním uzemňovacím přívodem (spojení ze zemničem budovy).vstupující rozvody medií v instalačních šachtách. kovová potrubí, kabelové žlaby, ocelové konstrukce, viz. výkres ETS list č. 8. Vše se provede s přihlédnutím k ČSN ed.2,. ČSN ed.3,. 7.Společné zásady montáže Veškeré montáže i demontáže budou provedeny v koordinaci s investorem a správcem domu. Před zahájením prací se zváží výměna stávajících přívodů do bytu, která je provedena kabelem CYKY 4Bx6 a možnost přivedení pouze vodiče CY6zž ke stávajícím bytovým rozváděčům. Před zahájením prací se zadavatel seznámí s obsahem dokumentace a upřesní návrhy či úpravy změn a dodatků, předáním dokumentace realizační firmě se zadavatel ztotožňuje s jejím obsahem. Elektroinstalace v 1.P.P bude provedena v el. instalačních lištách, pod omítku a pod. Vedení k bytům 1.N.P. až 6.N.P. na chodbách v lištách PVC. Předpokládá se,že zhotovitelem bude odborně způsobilá firma, která má technické zázemí (příprava práce,technická kancelář) a přesně stanoví rozsah prací prostřednictvím prozkoumání a projednání veškeré dokumentace s příslušnými stranami, návštěvou místa stavby a seznámení se stávajícím stavem. Realizační firma zajistí, případné přeložky stávajícího vedení a vyjádření jednotlivých správců dotčených sítí, přihlášky a změny jednotlivých odběrů na ČEZ distribuce,revizi el. zařízení,vypracuje PD skutečného provedení. Elektroinstalace musí být provedena v souladu s platnými připojovacími podmínkami ČEZ, dále s platnými ČSN a harmonizovanými předpisy v době realizace, zvláště ČSN ed 2; ČSN ed 2; ČSN ed. 3;ČSN EN ed2; ČSN ed.3 Ve sporných případech jsou tyto normy a dokumenty vždy nadřazeny projektu. Elektroinstalaci provede firma s příslušnými platnými oprávněními. Veškerá práva vyhrazena, šíření a reprodukování bez písemného souhlasu autora je nepřípustné. ETS CS Nový Bor, a.s. 4

Nově se utěsní prostupy mezi jednotlivými podlažími protipožárními ucpávkami Orsil, které se opatří požárním tmelem a nátěrem,a opatří kontrolním štítkem. 6.

5 B.Egermanna č.p Nový Bor 1 tel: Zpracoval: Marhoul Miroslav ETS CS Nový Bor, a.s. B.Egermanna č.p Nový Bor 1 tel: fax.: Zpracoval:Marhoul Miroslav 5
