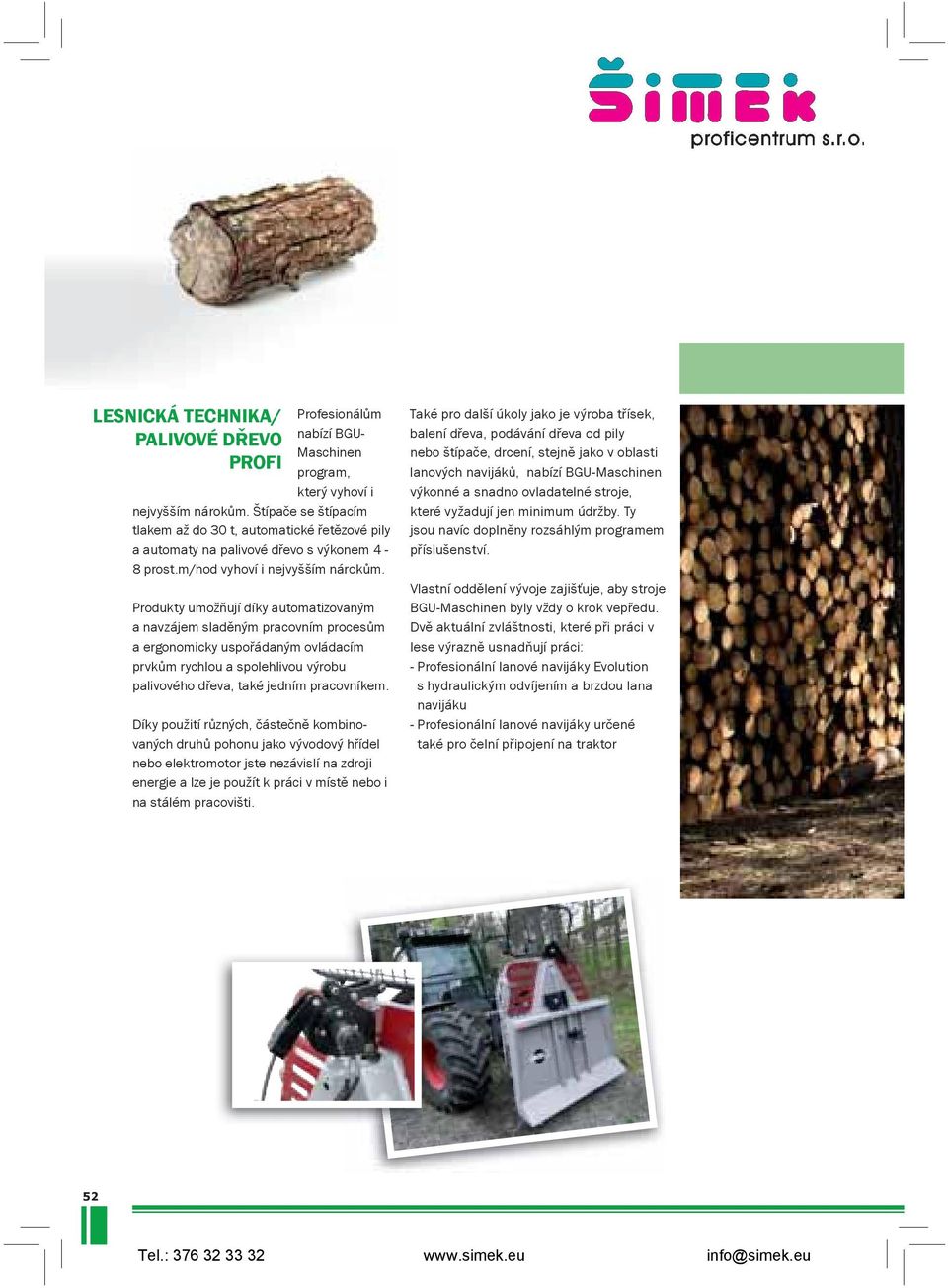

1 LESNICKÁ TECHNIKA/ PALIVOVÉ DŘEVO PROFI Profesionálům nabízí BGU- Maschinen program, který vyhoví i nejvyšším nárokům. Štípače se štípacím tlakem až do 30 t, automatické řetězové pily a automaty na palivové dřevo s výkonem 4-8 prost.m/hod vyhoví i nejvyšším nárokům. Produkty umožňují díky automatizovaným a navzájem sladěným pracovním procesům a ergonomicky uspořádaným ovládacím prvkům rychlou a spolehlivou výrobu palivového dřeva, také jedním pracovníkem. Díky použití různých, částečně kombinovaných druhů pohonu jako vývodový hřídel nebo elektromotor jste nezávislí na zdroji energie a lze je použít k práci v místě nebo i na stálém pracovišti. Také pro další úkoly jako je výroba třísek, balení dřeva, podávání dřeva od pily nebo štípače, drcení, stejně jako v oblasti lanových navijáků, nabízí BGU-Maschinen výkonné a snadno ovladatelné stroje, které vyžadují jen minimum údržby. Ty jsou navíc doplněny rozsáhlým programem příslušenství. Vlastní oddělení vývoje zajišťuje, aby stroje BGU-Maschinen byly vždy o krok vepředu. Dvě aktuální zvláštnosti, které při práci v lese výrazně usnadňují práci: - Profesionální lanové navijáky Evolution s hydraulickým odvíjením a brzdou lana navijáku - Profesionální lanové navijáky určené také pro čelní připojení na traktor 52

2 LESNICKÁ TECHNIKA / PALIVOVÉ DŘEVO PROFI 53

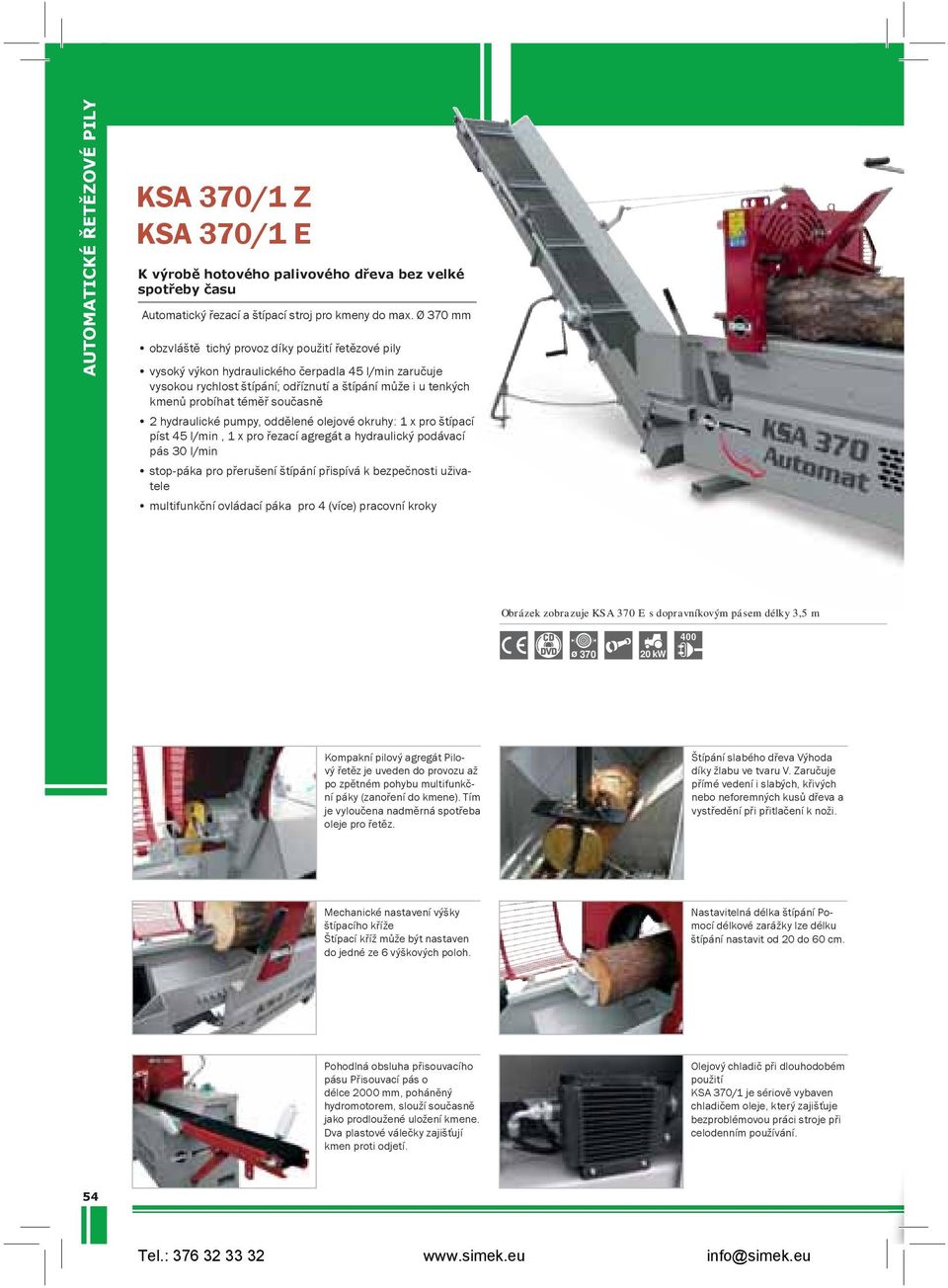

3 AUTOMATICKÉ ŘETĚZOVÉ PILY KSA 370/1 Z KSA 370/1 E K výrobě hotového palivového dřeva bez velké spotřeby času Au tomatick ý řezací a štípací stroj pro kmeny do max. Ø 370 o bz v l á š tě tichý provoz díky použití řetězové pily vysoký výkon hydraulického čerpadla 45 l/min zaručuje vysokou rychlost štípání; odříznutí a štípání může i u tenkých kmenů probíhat téměř současně 2 hydraulické pumpy, oddělené olejové okruhy: 1 x pro štípací píst 45 l/min, 1 x pro řezací agregát a hydraulický podávací pás 30 l/min stop-páka pro přerušení štípání přispívá k bezpečnosti uživatele multifunkční ovládací páka pro 4 (více) pracovní kroky Obrázek zobrazuje KSA 370 E s dopravníkovým pásem délky 3,5 m ø kw Kompakní pilový agregát Pilový řetěz je uveden do provozu až po zpětném pohybu multifunkční páky (zanoření do kmene). Tím je vyloučena nadměrná spotřeba oleje pro řetěz. Štípání slabého dřeva Výhoda díky žlabu ve tvaru V. Zaručuje přímé vedení i slabých, křivých nebo neforemných kusů dřeva a vystředění při přitlačení k noži. Mechanické nastavení výšky štípacího kříže Štípací kříž může být nastaven do jedné ze 6 výškových poloh. Nastavitelná délka štípání Pomocí délkové zarážky lze délku štípání nastavit od 20 do 60 cm. Pohodlná obsluha přisouvacího pásu Přisouvací pás o délce 2000, poháněný hydromotorem, slouží současně jako prodloužené uložení kmene. Dva plastové válečky zajišťují kmen proti odjetí. Olejový chladič při dlouhodobém použití KSA 370/1 je sériově vybaven chladičem oleje, který zajišťuje bezproblémovou práci stroje při celodenním používání. 54

4 Nyní s ventilem pro rychlý chod - zvýšená štípací rychlost. Standardně dodávaný 4-násobný štípací klín! AUTOMATICKÉ ŘETĚZOVÉ PILY Komfort: Multifunkční řízení ovládané jednou pákou Všechny pracovní kroky lze pohodlně ovládat jednou rukou - ať už se jedná o řezání kmenů, spouštění procesu štípání, automatický zpětný pohyb štípacího válce nebo zapnutí přisouvacího zařízení po skončení posledního štípání. Obsluha stroje přisouvá hydraulicky poháněný pilový agregát s délkou čepele 400 ke kmeni. Tímto ručním pohybem může obsluha ovlivňovat tlak na kmen a tím i řeznou rychlost podle tloušťky kmene. Tím je vyloučeno přehřátí resp. přetížení pilového agregátu. Hydraulické vývody pro rychlé napojení Možnost připojit zásobníkový stůl na dřevo, včetně pomocného válce pro přísun dřeva Technická dataksa 370/1 Z KSA 370/1 E Pohon přes vývodový hřídel X - P o třebný výkon traktoru cca 20/28 kw/ps - O t áčky vývodového hřídele ot/min. - Pohon elektromotorem - N a pětí - 7,5 kw P 2 / 9,5 kw P 1 400/690 V 32 A, Zapnutí trojúhelník/ hvězda Řez Ø max. 370 max. 370 Délka štípání KSA 370 E v přepravní poloze Odvážecí pás a hydraulicky poháněné přisouvací zařízení lze bez velké námahy sklopit resp. vyklopit nahoru nastavitelné D é l k a čepele pily nastavitelné Čepel pily / řetěz 3/8 / 1,5 / 57 TG 3/8" / 1,5 / 57 TG Zásoba oleje 5 0 l 5 0 l V ý k o n 4-6 prost. m/h 4-6 prost. m/h Délka dopravníku m m m m Nakládací výška - dopravník max max Transportní poloha (Š x V x H) 2820 x 1200 x x 1200 x 2220 H m o t n o s t cca 810 kg cca 860 kg Obj.č Cena bez DPH8.900, ,00 Cena s DPH10.591, ,50 55

5 AUTOMATICKÉ ŘETĚZOVÉ PILY KSA 375 Z Select KSA 375 EZ Select Řezací a štípací automat s jednoduchým joystickovým ovládáním o bz v l á š tě tichý provoz díky použití řetězové pily Hydraulický vstupní dopravník - obousměrný vlastní palubní hydraulika Ovládání pomocí joysticku bez vynaložení síly Výstupní natáčecí dopravník o 25 Dopravník dlouhý 2,3 m P řehledný ovládací panel pro pohodlnou obsluhu. Pomocí ventilu je možné nastavit rychlost řetězu pily. Vstupní dopravník je zastavován pomocí koncového spínače. Posunutím zarážky je nastavena již před začátkem štípání požadovaná délka polen. Zpříčení dřeva je díky této konstrukci prakticky nemožné. Délku polen je možné nastavit od ø t 20 kw Šestidílný štípací kříž je součástí základní výbavy stroje. Výkonný elekromotor s výkonem 7,5 kw. Při dlouhodém použivání stoupne výkon na 9,5 kw. Ve variantě EZ je možné stroj pohánět pomocí traktoru nebo elektromotorem. Stroj se zapíná pomocí přepínače - hvězda/trojůhelník. Štípání polen s malým průměrem Díky štípacímu kříži ve tvaru V je možné štípat tenké nebo křivé dřevo. Na obrázku je vidět vysunutý štípací kříž do horní pozice - nyní je možne štípat kusy dřeva s malým průměrem. KSA 375 je sériově dodáván s olejovým chladičem, který zajišťuje bezproblémový chod při celodenním používání. I při vysokých letních teplotách tedy není problém stroj používat. Mechanické nastavení výšky štípacího kříže Štípací kříž může být nastaven do jedné ze 6 výškových poloh. Dopravník je možné nastavit na požadovanou rychlost 56

6 Stroj KSA 375 v přepravní poloze AUTOMATICKÉ ŘETĚZOVÉ PILY Pohodlná obsluha přisouvacího pásu Přisouvací pás o délce 2000, poháněný hydromotorem, slouží současně jako prodloužené uložení kmene. Dva plastové válečky zajišťují kmen proti odjetí. 15 řetěz pily se spustí až po jeho sklopení. Timto je zaručena vysoká bezpečnost a nedochází ke zbytečnému plýtvání olejem. Regulace množství olej pro přimazávání řetězu Technická data KSA 375 Z Select KSA 375 EZ Select Pohon přes vývodový hřídel X X P o třebný výkon traktoru cca 20/27 kw/ps cca 20/27 kw/ps P o h o n e l e k t r o m o - torem - 7,5 kw P 2 / 9,5 kw P 1 N a pětí V 32 A, Zapnutí trojúhelník/hvězda Řez Ø max. 370 max. 370 D é l k a řezu nastavitelné nastavitelné D é l k a čepele pily Čepel pily / řetěz. 325 " / 1,5 / 64 TG.325 / 1,5 / 64 TG Zásoba oleje 50 l 50 l Štípací síla 9 t 9 t Výstupní dopravník je nastavitelný o 25 do stran, tímto je možné nakládání více vedle sebe stojících palet nebo přepravek na dřevo. Délka dopravníku m m m m Š í řka pruhu dopravníkového pásu Transportní poloha (Š x V x H) 2810 x 2530 x x 2530 x 1280 R o z měry (Š x V x H) 6650 x 3240 x x 3240 x 1280 Hmotnost s dopravníkem 820 kg 875 kg Obj.č Cena bez DPH12.500, ,00 Cena s DPH14.875, ,00 57

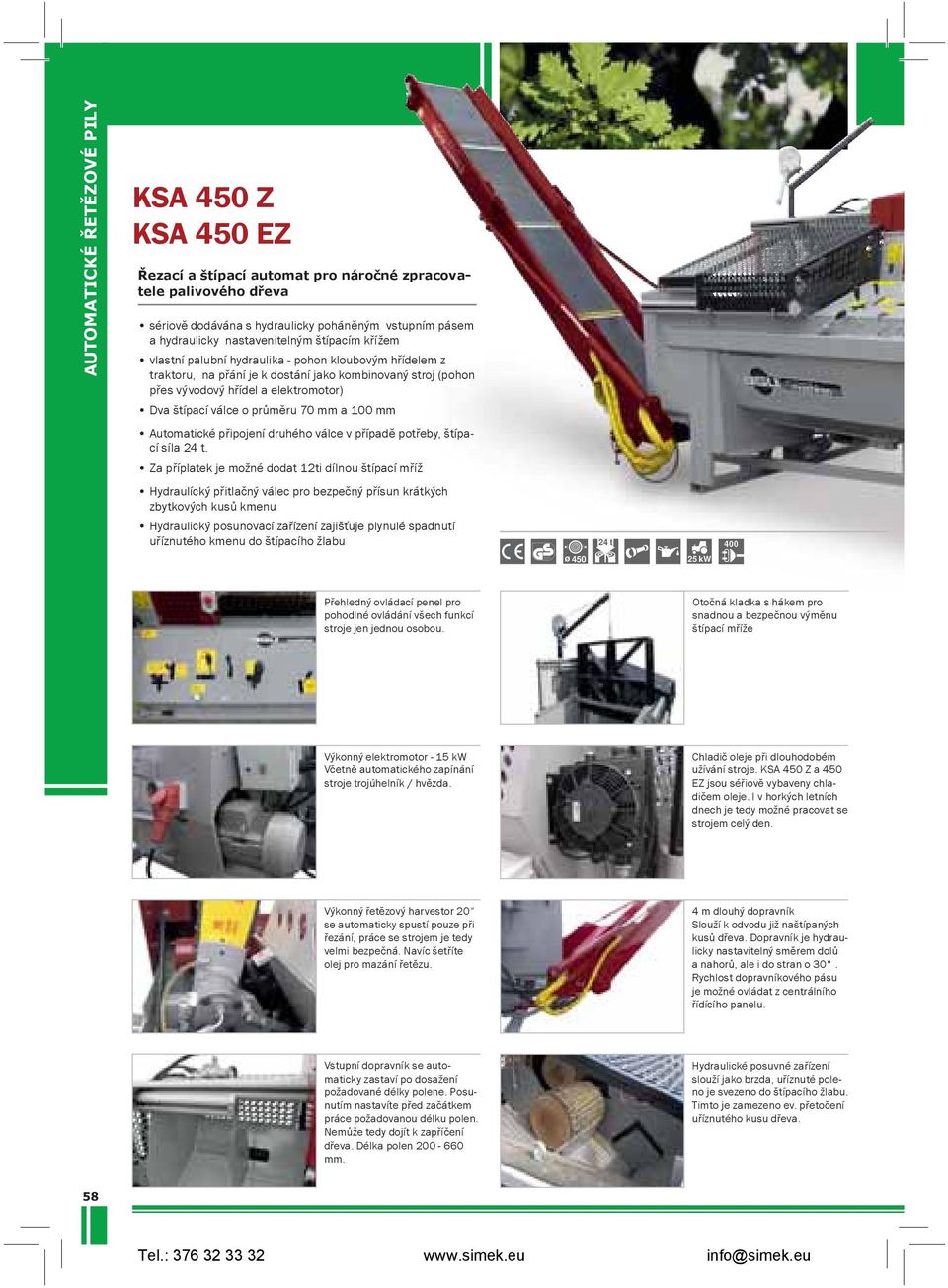

7 AUTOMATICKÉ ŘETĚZOVÉ PILY KSA 450 Z KSA 450 EZ Řezací a štípací automat pro náročné zpracovatele palivového dřeva s é r i ově dodávána s hydraulicky poháněným vstupním pásem a hydraulicky nastavenitelným štípacím křížem vlastní palubní hydraulika - pohon kloubovým hřídelem z traktoru, na přání je k dostání jako kombinovaný stroj (pohon přes vývodový hřídel a elektromotor) Dva štípací válce o průměru 70 a 100 Automatické připojení druhého válce v případě potřeby, štípací síla 24 t. Za příplatek je možné dodat 12ti dílnou štípací mříž Hydraulícký přitlačný válec pro bezpečný přísun krátkých zbytkových kusů kmenu Hydraulický posunovací zařízení zajišťuje plynulé spadnutí uříznutého kmenu do štípacího žlabu ø t 25 kw P řehledný ovládací penel pro pohodlné ovládání všech funkcí stroje jen jednou osobou. Otočná kladka s hákem pro snadnou a bezpečnou výměnu štípací mříže Výkonný elektromotor - 15 kw Včetně automatického zapínání stroje trojúhelník / hvězda. Chladič oleje při dlouhodobém užívání stroje. KSA 450 Z a 450 EZ jsou séřiově vybaveny chladičem oleje. I v horkých letních dnech je tedy možné pracovat se strojem celý den. Výkonný řetězový harvestor 20 se automaticky spustí pouze při řezání, práce se strojem je tedy velmi bezpečná. Navíc šetříte olej pro mazání řetězu. 4 m dlouhý dopravník Slouží k odvodu již naštípaných kusů dřeva. Dopravník je hydraulicky nastavitelný směrem dolů a nahorů, ale i do stran o 30. Rychlost dopravníkového pásu je možné ovládat z centrálního řídícího panelu. Vstupní dopravník se automaticky zastaví po dosažení požadované délky polene. Posunutím nastavíte před začátkem práce požadovanou délku polen. Nemůže tedy dojít k zapříčení dřeva. Délka polen Hydraulické posuvné zařízení slouží jako brzda, uříznuté poleno je svezeno do štípacího žlabu. Timto je zamezeno ev. přetočení uříznutého kusu dřeva. 58

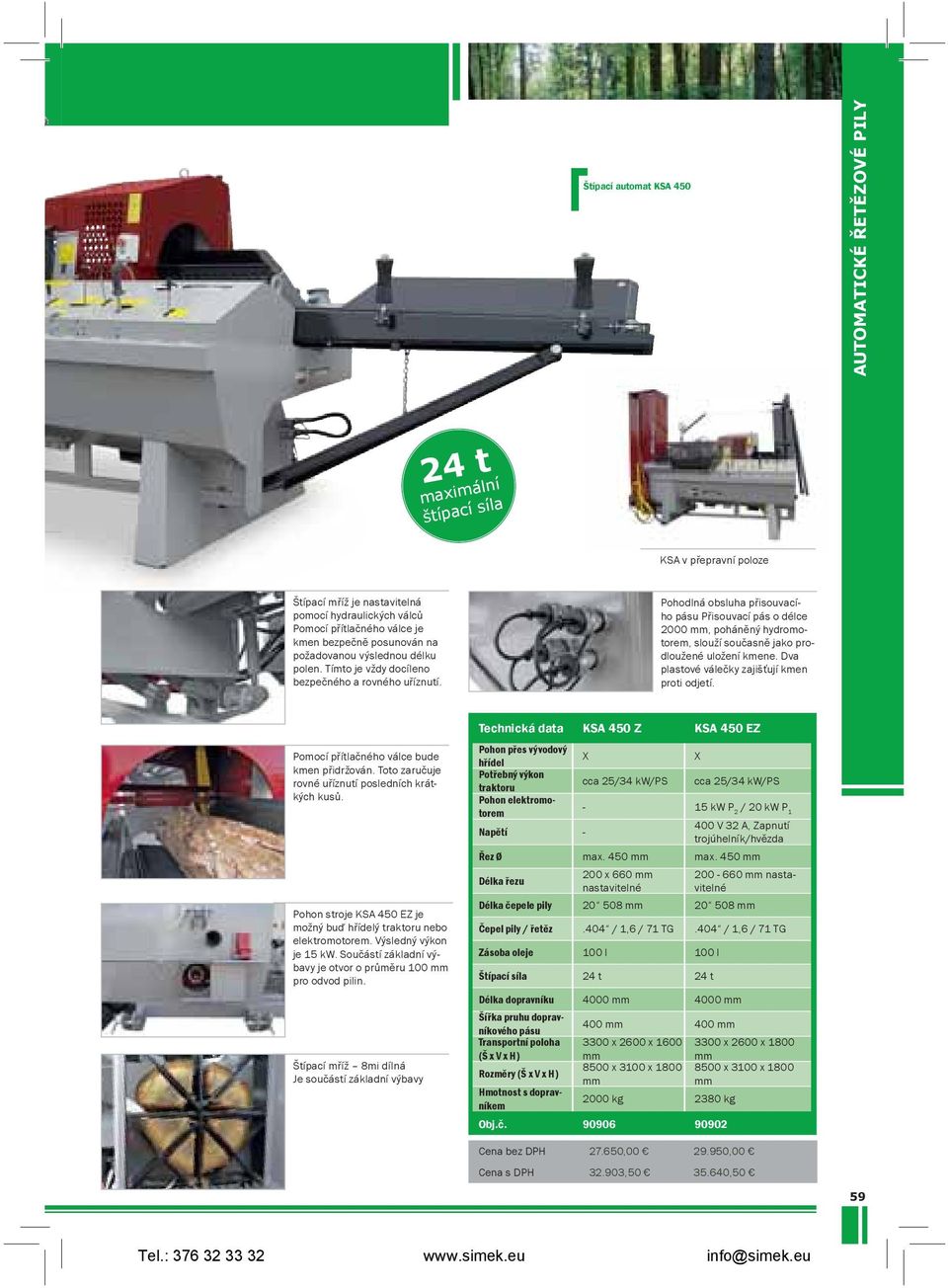

8 Štípací automat KSA 450 AUTOMATICKÉ ŘETĚZOVÉ PILY 24 t maximální štípací síla KSA v přepravní poloze Štípací mříž je nastavitelná pomocí hydraulických válců Pomocí přítlačného válce je kmen bezpečně posunován na požadovanou výslednou délku polen. Tímto je vždy docíleno bezpečného a rovného uříznutí. Pohodlná obsluha přisouvacího pásu Přisouvací pás o délce 2000, poháněný hydromotorem, slouží současně jako prodloužené uložení kmene. Dva plastové válečky zajišťují kmen proti odjetí. Pomocí přítlačného válce bude kmen přidržován. Toto zaručuje rovné uříznutí posledních krátkých kusů. Pohon stroje KSA 450 EZ je možný buď hřídelý traktoru nebo elektromotorem. Výsledný výkon je 15 kw. Součástí základní výbavy je otvor o průměru 100 pro odvod pilin. Štípací mříž 8mi dílná Je součástí základní výbavy Technická data KSA 450 Z KSA 450 EZ Pohon přes vývodový hřídel X X P o třebný výkon traktoru cca 25/34 kw/ps cca 25/34 kw/ps Pohon elektromotorem - 15 kw P 2 / 20 kw P 1 N a pětí V 32 A, Zapnutí trojúhelník/hvězda Řez Ø max. 450 max. 450 D é l k a řezu 200 x 660 nastavitelné nastavitelné D é l k a čepele pily Čepel pily / řetěz.404 / 1,6 / 71 TG.404 / 1,6 / 71 TG Zásoba oleje 100 l 100 l Štípací síla 24 t 24 t Délka dopravníku Š í řka pruhu dopravníkového pásu Transportní poloha (Š x V x H) 3300 x 2600 x x 2600 x 1800 R o z měry (Š x V x H) 8500 x 3100 x x 3100 x 1800 Hmotnost s dopravníkem k g k g Obj.č Cena bez DPH27.650, ,00 Cena s DPH32.903, ,50 59

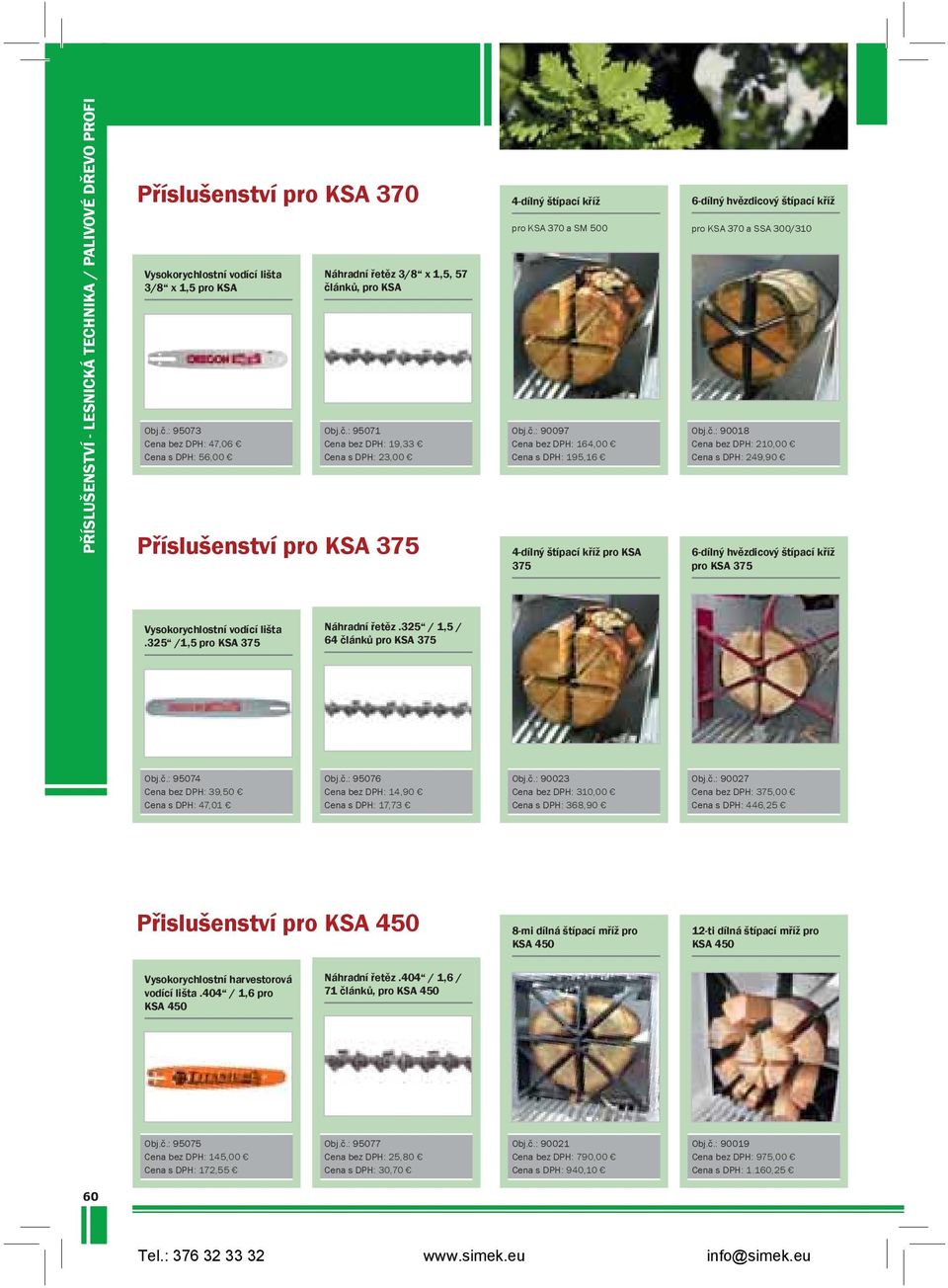

9 PŘÍSLUŠENSTVÍ - LESNICKÁ TECHNIKA / PALIVOVÉ DŘEVO PROFI Příslušenství pro KSA 370 Vysokorychlostní vodící lišta 3/8 x 1,5 pro KSA Obj.č.: Cena bez DPH: 47,06 Cena s DPH: 56,00 Náhradní řetěz 3/8 x 1,5, 57 článků, pro KSA Obj.č.: Cena bez DPH: 19,33 Cena s DPH: 23,00 Příslušenství pro KSA dílný štípací kříž pro KSA 370 a SM 500 Obj.č.: Cena bez DPH: 164,00 Cena s DPH: 195,16 4-dílný štípací kříž pro KSA dílný hvězdicový štípací kříž pro KSA 370 a SSA 300/310 Obj.č.: Cena bez DPH: 210,00 Cena s DPH: 249,90 6-dílný hvězdicový štípací kříž pro KSA 375 Vysokorychlostní vodící lišta.325 /1,5 pro KSA 375 Náhradní řetěz.325 / 1,5 / 64 článků pro KSA 375 Obj.č.: Cena bez DPH: 39,50 Cena s DPH: 47,01 Obj.č.: Cena bez DPH: 14,90 Cena s DPH: 17,73 Obj.č.: Cena bez DPH: 310,00 Cena s DPH: 368,90 Obj.č.: Cena bez DPH: 375,00 Cena s DPH: 446,25 Přislušenství pro KSA mi dílná štípací mříž pro KSA ti dílná štípací mříž pro KSA 450 Vysokorychlostní harvestorová vodící lišta.404 / 1,6 pro KSA 450 Náhradní řetěz.404 / 1,6 / 71 článků, pro KSA 450 Obj.č.: Cena bez DPH: 145,00 Cena s DPH: 172,55 Obj.č.: Cena bez DPH: 25,80 Cena s DPH: 30,70 Obj.č.: Cena bez DPH: 790,00 Cena s DPH: 940,10 Obj.č.: Cena bez DPH: 975,00 Cena s DPH: 1.160,25 60

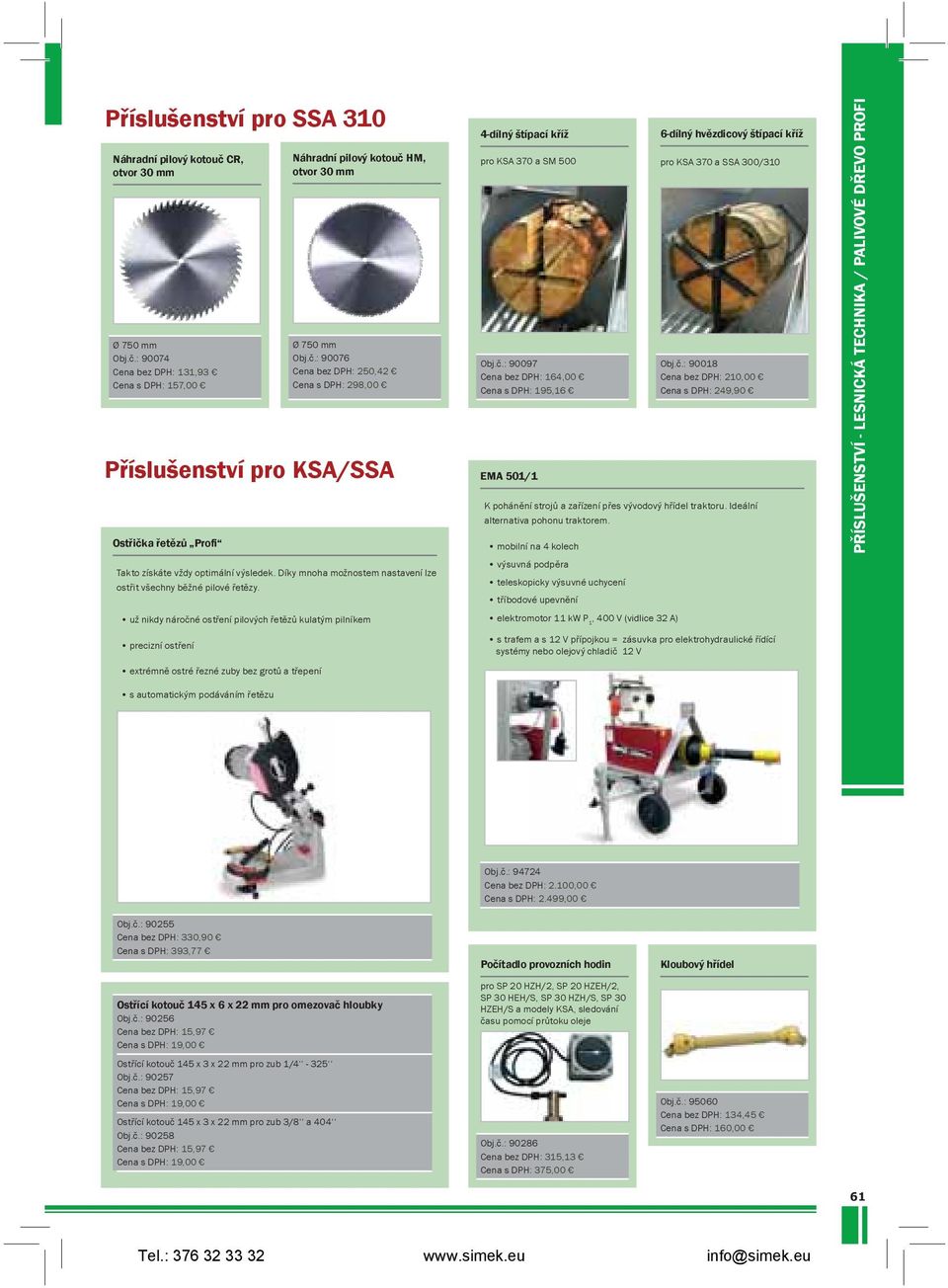

10 Příslušenství pro SSA 310 Náhradní pilový kotouč CR, otvor 30 Ø 750 Obj.č.: Cena bez DPH: 131,93 Cena s DPH: 157,00 Ostřička řetězů Profi Takto získáte vždy optimální výsledek. Díky mnoha možnostem nastavení lze ostřit všechny běžné pilové řetězy. už nikdy náročné ostření pilových řetězů kulatým pilníkem precizní ostření extrémně ostré řezné zuby bez grotů a třepení Náhradní pilový kotouč HM, otvor 30 Ø 750 Obj.č.: Cena bez DPH: 250,42 Cena s DPH: 298,00 Příslušenství pro KSA/SSA 4-dílný štípací kříž pro KSA 370 a SM 500 Obj.č.: Cena bez DPH: 164,00 Cena s DPH: 195,16 EMA 501/1 6-dílný hvězdicový štípací kříž pro KSA 370 a SSA 300/310 Obj.č.: Cena bez DPH: 210,00 Cena s DPH: 249,90 K pohánění strojů a zařízení přes vývodový hřídel traktoru. Ideální alternativa pohonu traktorem. mobilní na 4 kolech výsuvná podpěra teleskopicky výsuvné uchycení tříbodové upevnění elektromotor 11 kw P 1, 400 V (vidlice 32 A) s trafem a s 12 V přípojkou = zásuvka pro elektrohydraulické řídící systémy nebo olejový chladič 12 V PŘÍSLUŠENSTVÍ - LESNICKÁ TECHNIKA / PALIVOVÉ DŘEVO PROFI s automatickým podáváním řetězu Obj.č.: Cena bez DPH: 2.100,00 Cena s DPH: 2.499,00 Obj.č.: Cena bez DPH: 330,90 Cena s DPH: 393,77 Ostřící kotouč 145 x 6 x 22 pro omezovač hloubky Obj.č.: Cena bez DPH: 15,97 Cena s DPH: 19,00 Ostřící kotouč 145 x 3 x 22 pro zub 1/4-325 Obj.č.: Cena bez DPH: 15,97 Cena s DPH: 19,00 Ostřící kotouč 145 x 3 x 22 pro zub 3/8 a 404 Obj.č.: Cena bez DPH: 15,97 Cena s DPH: 19,00 Počítadlo provozních hodin pro SP 20 HZH/2, SP 20 HZEH/2, SP 30 HEH/S, SP 30 HZH/S, SP 30 HZEH/S a modely KSA, sledování času pomocí průtoku oleje Obj.č.: Cena bez DPH: 315,13 Cena s DPH: 375,00 Kloubový hřídel Obj.č.: Cena bez DPH: 134,45 Cena s DPH: 160,00 61

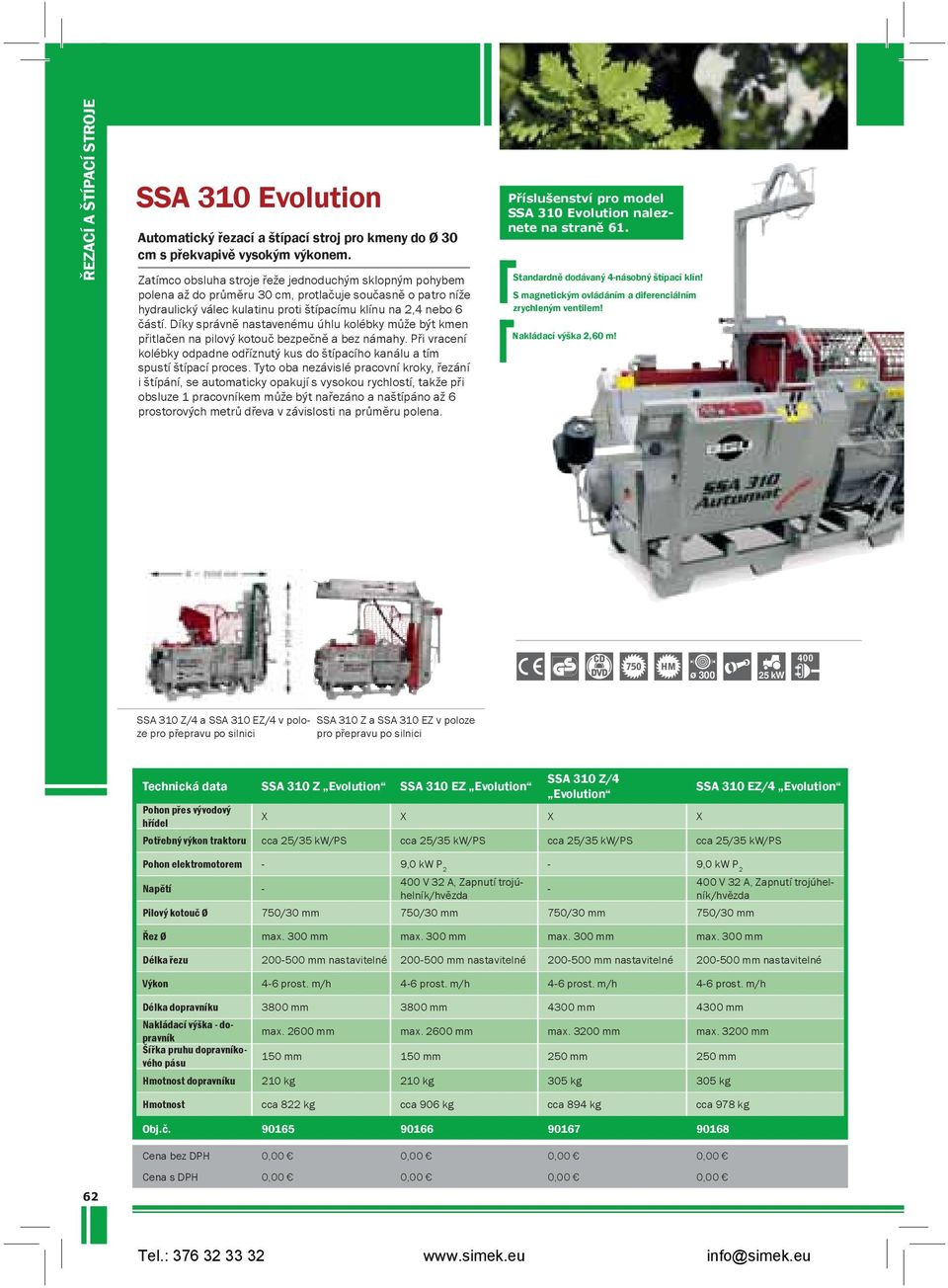

11 ŘEZACÍ A ŠTÍPACÍ STROJE SSA 310 Evolution Automatický řezací a štípací stroj pro kmeny do Ø 30 cm s překvapivě vysokým výkonem. Z a t ím c o o b s luh a s t r oj e řeže jednoduchým sklopným pohybem polena až do průměru 30 cm, protlačuje současně o patro níže hydraulický válec kulatinu proti štípacímu klínu na 2,4 nebo 6 částí. Díky správně nastavenému úhlu kolébky může být kmen přitlačen na pilový kotouč bezpečně a bez námahy. Při vracení kolébky odpadne odříznutý kus do štípacího kanálu a tím spustí štípací proces. Tyto oba nezávislé pracovní kroky, řezání i štípání, se automaticky opakují s vysokou rychlostí, takže při obsluze 1 pracovníkem může být nařezáno a naštípáno až 6 prostorových metrů dřeva v závislosti na průměru polena. Příslušenství pro model SSA 310 Evolution naleznete na straně 61. Standardně dodávaný 4-násobný štípací klín! S magnetickým ovládáním a diferenciálním zrychleným ventilem! Nakládací výška 2,60 m! ø kw SSA 310 Z/4 a SSA 310 EZ/4 v poloze pro přepravu po silnici SSA 310 Z a SSA 310 EZ v poloze pro přepravu po silnici Technická data SSA 310 Z Evolution SSA 310 EZ Evolution SSA 310 Z/4 Evolution SSA 310 EZ/4 Evolution Pohon přes vývodový hřídel X X X X P o třebný výkon traktoru cca 25/35 kw/ps cca 25/35 kw/ps cca 25/35 kw/ps cca 25/35 kw/ps Pohon elektromotorem - 9,0 kw P 2-9,0 kw P V 32 A, Zapnutí trojúhelník/hvězdník/hvězda 400 V 32 A, Zapnutí trojúhel- N a pětí - - P i l o v ý k o t o uč Ø 75 0/3 0 m m 75 0/3 0 m m 75 0/3 0 m m 75 0/3 0 m m Řez Ø max. 300 max. 300 max. 300 max. 300 D é l k a řezu nastavitelné nastavitelné nastavitelné nastavitelné V ý k o n 4-6 prost. m/h 4-6 prost. m/h 4-6 prost. m/h 4-6 prost. m/h Délka dopravníku m m m m m m m m Nakládací výška - dopravník max max max max Š í řka pruhu dopravníkového pásu Hmotnost dopravníku 210 kg 210 kg 305 kg 305 kg H m o t n o s t cca 822 kg cca 906 kg cca 894 kg cca 978 kg Obj.č Cena bez DPH 0,0 0 0,0 0 0,0 0 0,00 62 Cena s DPH0,00 0,00 0,00 0,00

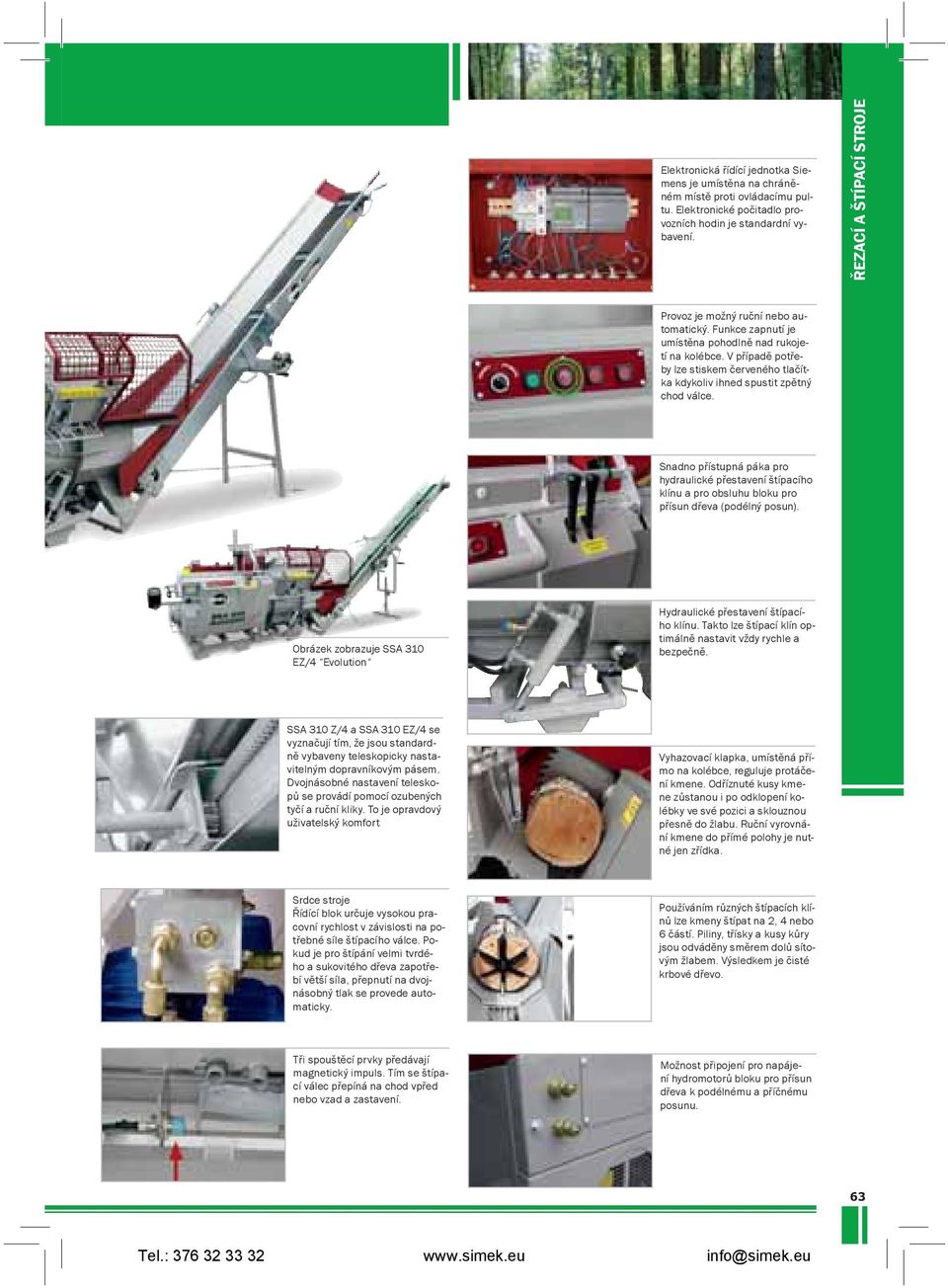

12 Elektronická řídící jednotka Siemens je umístěna na chráněném místě proti ovládacímu pultu. Elektronické počitadlo provozních hodin je standardní vybavení. ŘEZACÍ A ŠTÍPACÍ STROJE Provoz je možný ruční nebo automatický. Funkce zapnutí je umístěna pohodlně nad rukojetí na kolébce. V případě potřeby lze stiskem červeného tlačítka kdykoliv ihned spustit zpětný chod válce. Snadno přístupná páka pro hydraulické přestavení štípacího klínu a pro obsluhu bloku pro přísun dřeva (podélný posun). Obrázek zobrazuje SSA 310 EZ/4 Evolution Hydraulické přestavení štípacího klínu. Takto lze štípací klín optimálně nastavit vždy rychle a bezpečně. SSA 310 Z/4 a SSA 310 EZ/4 se vyznačují tím, že jsou standardně vybaveny teleskopicky nastavitelným dopravníkovým pásem. Dvojnásobné nastavení teleskopů se provádí pomocí ozubených tyčí a ruční kliky. To je opravdový uživatelský komfort Vyhazovací klapka, umístěná přímo na kolébce, reguluje protáčení kmene. Odříznuté kusy kmene zůstanou i po odklopení kolébky ve své pozici a sklouznou přesně do žlabu. Ruční vyrovnání kmene do přímé polohy je nutné jen zřídka. Srdce stroje Řídící blok určuje vysokou pracovní rychlost v závislosti na potřebné síle štípacího válce. Pokud je pro štípání velmi tvrdého a sukovitého dřeva zapotřebí větší síla, přepnutí na dvojnásobný tlak se provede automaticky. Používáním různých štípacích klínů lze kmeny štípat na 2, 4 nebo 6 částí. Piliny, třísky a kusy kůry jsou odváděny směrem dolů sítovým žlabem. Výsledkem je čisté krbové dřevo. T ři spouštěcí prvky předávají magnetický impuls. Tím se štípací válec přepíná na chod vpřed nebo vzad a zastavení. Možnost připojení pro napájení hydromotorů bloku pro přísun dřeva k podélnému a příčnému posunu. 63

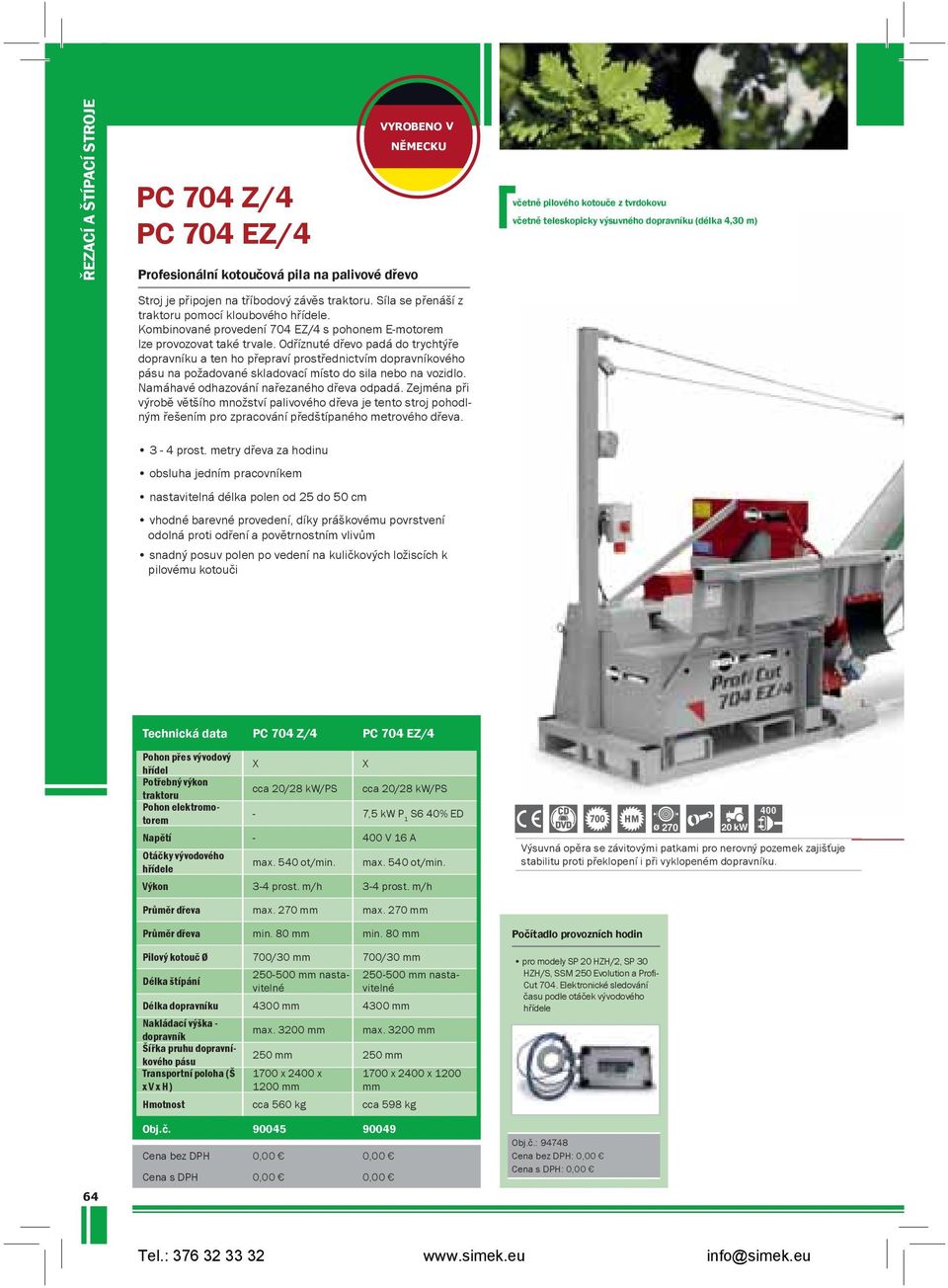

13 ŘEZACÍ A ŠTÍPACÍ STROJE PC 704 Z/4 PC 704 EZ/4 VYROBENO V N E Profesionální kotoučová pila na palivové dřevo S t r o j j e připojen na tříbodový závěs traktoru. Síla se přenáší z traktoru pomocí kloubového hřídele. Kombinované provedení 704 EZ/4 s pohonem E-motorem lze provozovat také trvale. Odříznuté dřevo padá do trychtýře dopravníku a ten ho přepraví prostřednictvím dopravníkového pásu na požadované skladovací místo do sila nebo na vozidlo. Namáhavé odhazování nařezaného dřeva odpadá. Zejména při výrobě většího množství palivového dřeva je tento stroj pohodlným řešením pro zpracování předštípaného metrového dřeva. v četně pilového kotouče z tvrdokovu v četně teleskopicky výsuvného dopravníku (délka 4,30 m) 3-4 prost. metry dřeva za hodinu obsluha jedním pracovníkem nastavitelná délka polen od 25 do 50 cm vhodné barevné provedení, díky práškovému povrstvení odolná proti odření a povětrnostním vlivům snadný posuv polen po vedení na kuličkových ložiscích k pilovému kotouči 64 Technická datapc 704 Z/4 PC 704 EZ/4 Pohon přes vývodový hřídel X X P o třebný výkon traktoru cca 20/28 kw/ps cca 20/28 kw/ps P o h o n e l e k t r o m o - torem - 7,5 kw P 1 S6 40% ED N a pětí V 16 A O t áčky vývodového hřídele max. 540 ot/min. max. 540 ot/min. V ý k o n 3-4 prost. m/h 3-4 prost. m/h P růměr dřeva max. 270 max. 270 P růměr dřeva min. 80 min. 80 P i l o v ý k o t o uč Ø 70 0/3 0 m m 70 0/3 0 m m Délka štípání nastavitelné nastavitelné Délka dopravníku m m m m Nakládací výška - dopravník max max Š í řka pruhu dopravníkového pásu Transportní poloha (Š x V x H) 1700 x 2400 x x 2400 x 1200 H m o t n o s t cca 560 kg cca 598 kg Obj.č Cena bez DPH 0,0 0 0,0 0 Cena s DPH0,00 0,00 ø kw Výsuvná opěra se závitovými patkami pro nerovný pozemek zajišťuje stabilitu proti překlopení i při vyklopeném dopravníku. Počítadlo provozních hodin pro modely SP 20 HZH/2, SP 30 HZH/S, SSM 250 Evolution a Profi - Cut 704. Elektronické sledování času podle otáček vývodového hřídele Obj.č.: 94748

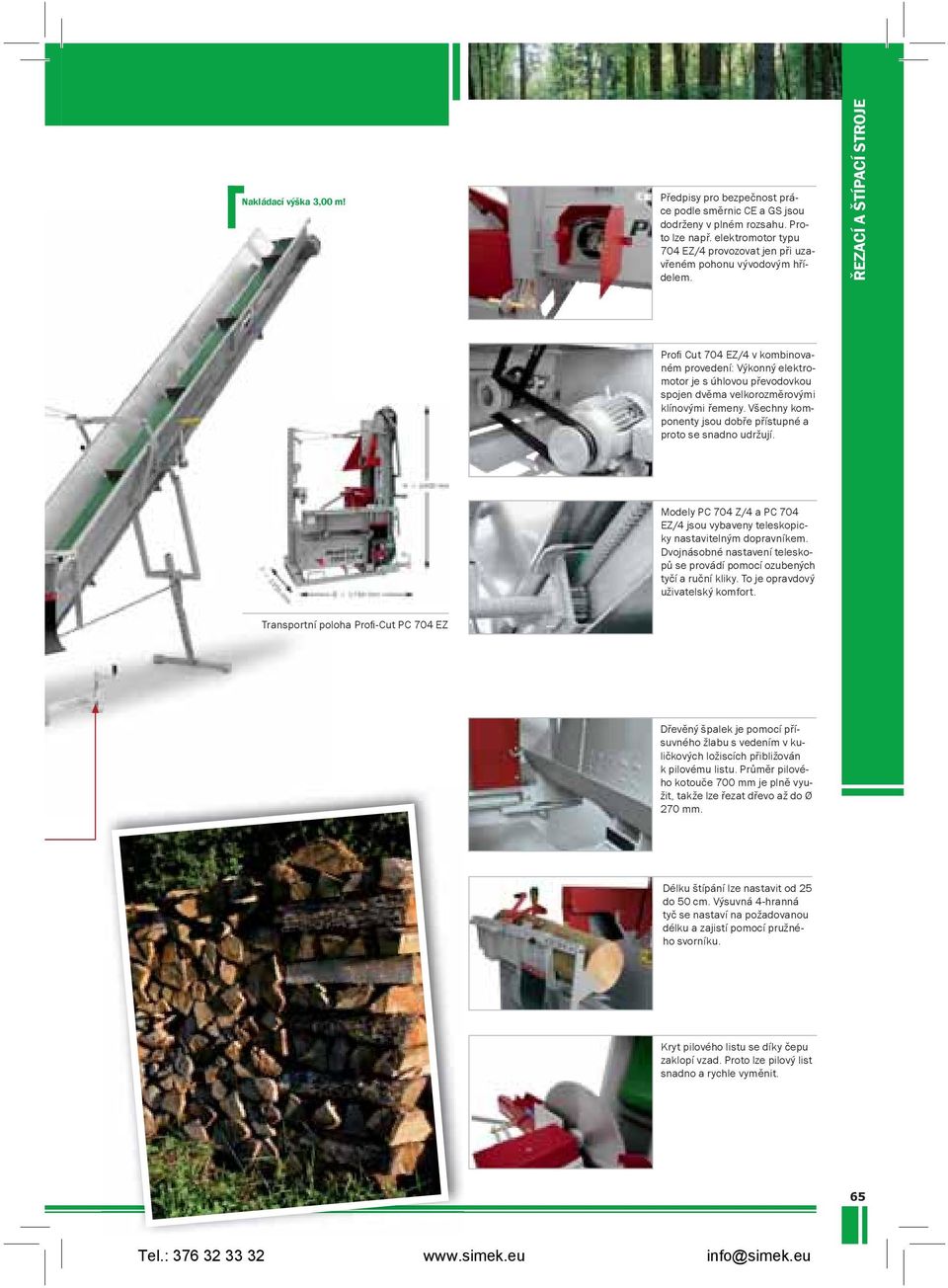

14 Nakládací výška 3,00 m! P ředpisy pro bezpečnost práce podle směrnic CE a GS jsou dodrženy v plném rozsahu. Proto lze např. elektromotor typu 704 EZ/4 provozovat jen při uzavřeném pohonu vývodovým hřídelem. ŘEZACÍ A ŠTÍPACÍ STROJE Profi Cut 704 EZ/4 v kombinovaném provedení: Výkonný elektromotor je s úhlovou převodovkou spojen dvěma velkorozměrovými klínovými řemeny. Všechny komponenty jsou dobře přístupné a proto se snadno udržují. Modely PC 704 Z/4 a PC 704 EZ/4 jsou vybaveny teleskopicky nastavitelným dopravníkem. Dvojnásobné nastavení teleskopů se provádí pomocí ozubených tyčí a ruční kliky. To je opravdový uživatelský komfort. Transportní poloha Profi -Cut PC 704 EZ D řevěný špalek je pomocí přísuvného žlabu s vedením v kuličkových ložiscích přibližován k pilovému listu. Průměr pilového kotouče 700 je plně využit, takže lze řezat dřevo až do Ø 270. Délku štípání lze nastavit od 25 do 50 cm. Výsuvná 4-hranná tyč se nastaví na požadovanou délku a zajistí pomocí pružného svorníku. Kryt pilového listu se díky čepu zaklopí vzad. Proto lze pilový list snadno a rychle vyměnit. 65

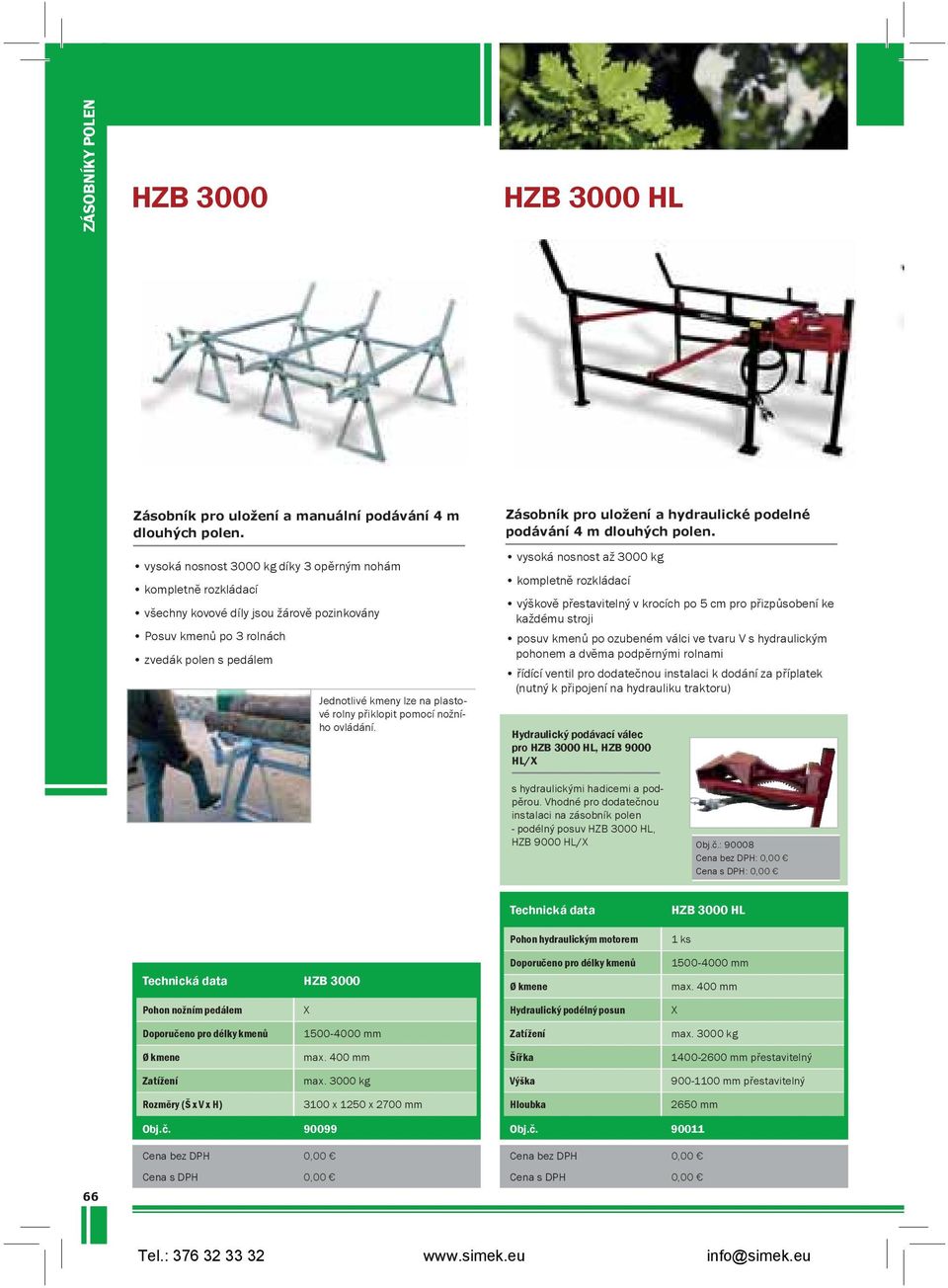

15 ZÁSOBNÍKY POLEN HZB 3000 HZB 3000 HL Zásobník pro uložení a manuální podávání 4 m dlouhých polen. vysoká nosnost 3000 kg díky 3 opěrným nohám ko mp l e t ně rozkládací všechny kovové díly jsou žárově pozinkovány Posuv kmenů po 3 rolnách zvedák polen s pedálem Jednotlivé kmeny lze na plastové rolny přiklopit pomocí nožního ovládání. Zásobník pro uložení a hydraulické podelné podávání 4 m dlouhých polen. vysoká nosnost až 3000 kg ko mp l e t ně rozkládací v ý š kově přestavitelný v krocích po 5 cm pro přizpůsobení ke každému stroji posuv kmenů po ozubeném válci ve tvaru V s hydraulickým pohonem a dvěma podpěrnými rolnami řídící ventil pro dodatečnou instalaci k dodání za příplatek (nutný k připojení na hydrauliku traktoru) Hydraulický podávací válec pro HZB 3000 HL, HZB 9000 HL/X s hydraulickými hadicemi a podpěrou. Vhodné pro dodatečnou instalaci na zásobník polen - podélný posuv HZB 3000 HL, HZB 9000 HL/X Obj.č.: Technická data HZB 3000 HL Technická data HZB 3000 Pohon hydraulickým motorem D o p o r učeno pro délky kmenů Ø kmene 1 ks max. 400 Pohon nožním pedálem X Hydraulický podélný posun X D o p o r učeno pro délky kmenů Z a t í ž e n í max kg Ø kmene max. 400 Š í řka přestavitelný Z a t í ž e n í max kg Výška přestavitelný R o z měry (Š x V x H) 3100 x 1250 x 2700 H l o u b k a m m 66 Obj.č Cena bez DPH 0,0 0 Cena s DPH0,00 Obj.č Cena bez DPH 0,0 0 Cena s DPH0,00

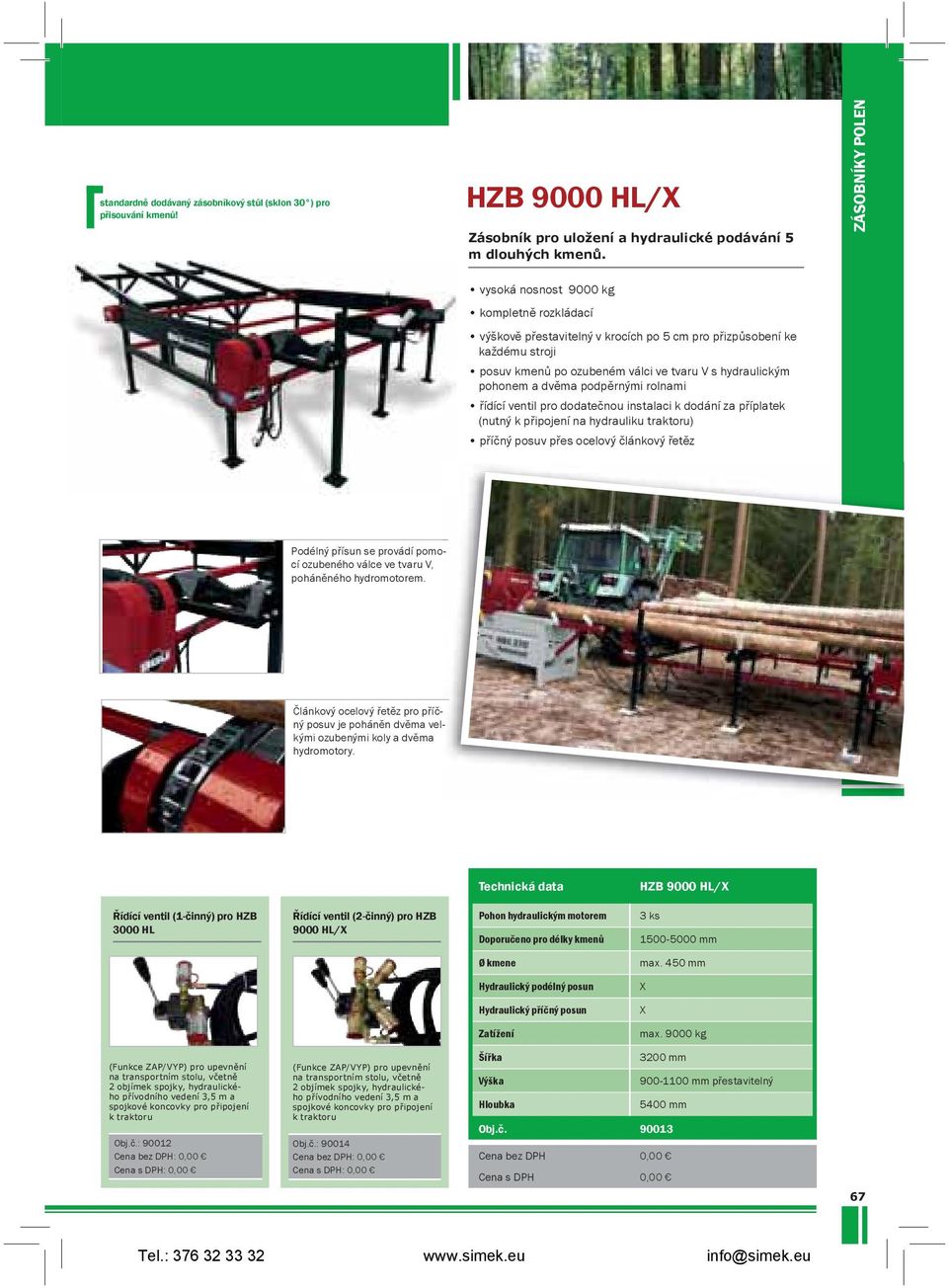

16 standardně dodávaný zásobníkový stůl (sklon 30 ) pro přisouvání kmenů! HZB 9000 HL/X Zásobník pro uložení a hydraulické podávání 5 m dlouhých kmenů. ZÁSOBNÍKY POLEN vysoká nosnost 9000 kg ko mp l e t ně rozkládací v ý š kově přestavitelný v krocích po 5 cm pro přizpůsobení ke každému stroji posuv kmenů po ozubeném válci ve tvaru V s hydraulickým pohonem a dvěma podpěrnými rolnami řídící ventil pro dodatečnou instalaci k dodání za příplatek (nutný k připojení na hydrauliku traktoru) příčný posuv přes ocelový článkový řetěz Podélný přísun se provádí pomocí ozubeného válce ve tvaru V, poháněného hydromotorem. Článkový ocelový řetěz pro příčný posuv je poháněn dvěma velkými ozubenými koly a dvěma hydromotory. Technická datahzb 9000 HL/X Řídící ventil (1-činný) pro HZB 3000 HL Řídící ventil (2-činný) pro HZB 9000 HL/X Pohon hydraulickým motorem D o p o r učeno pro délky kmenů 3 ks Ø kmene max. 450 Hydraulický podélný posun X Hydraulický příčný posun X Z a t í ž e n í max kg (Funkce ZAP/VYP) pro upevnění na transportním stolu, včetně 2 objímek spojky, hydraulického přívodního vedení 3,5 m a spojkové koncovky pro připojení k traktoru Obj.č.: (Funkce ZAP/VYP) pro upevnění na transportním stolu, včetně 2 objímek spojky, hydraulického přívodního vedení 3,5 m a spojkové koncovky pro připojení k traktoru Obj.č.: Š í řka m m V ý š k a přestavitelný H l o u b k a m m Obj.č Cena bez DPH 0,0 0 Cena s DPH0,00 67

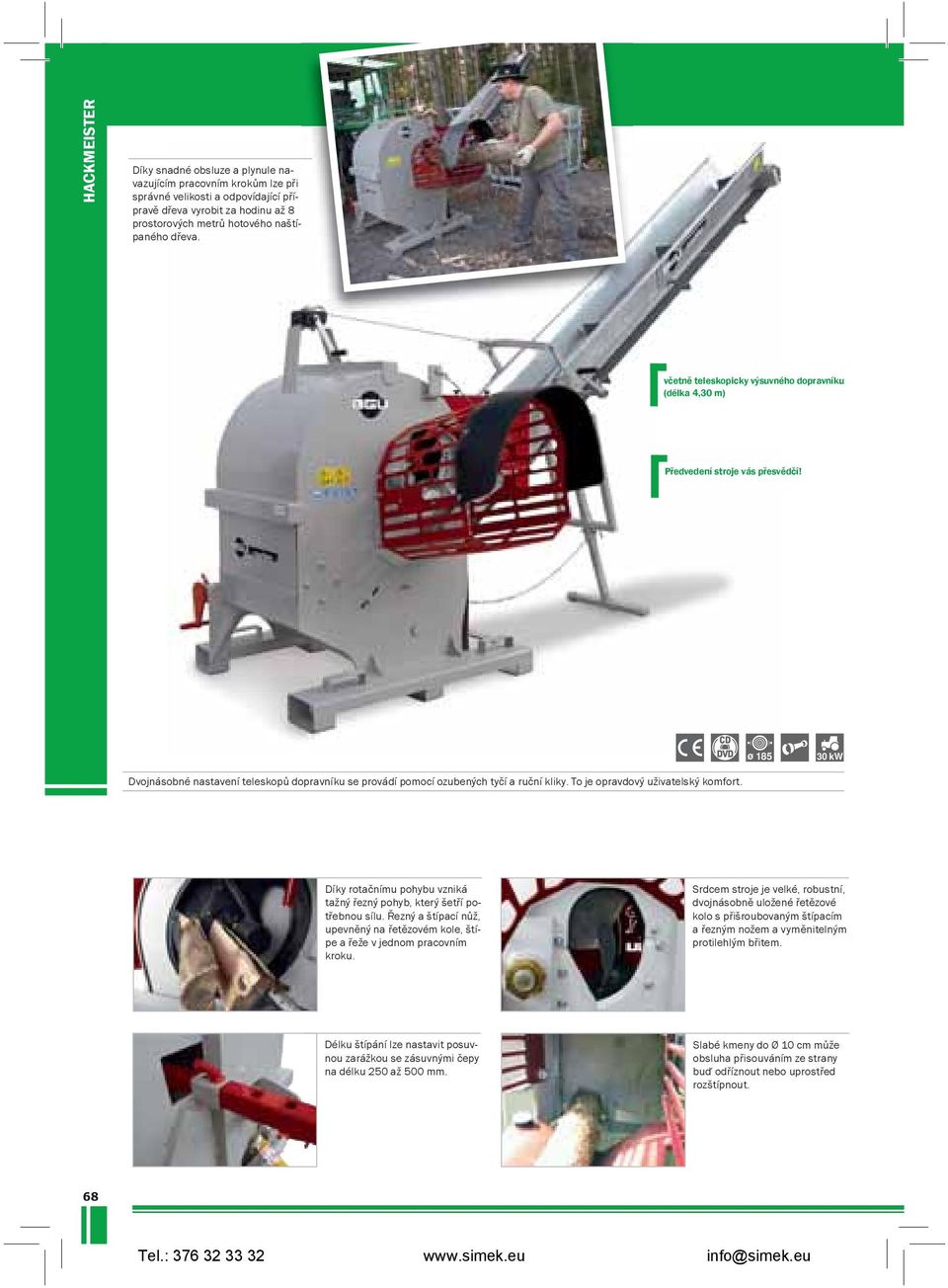

17 HACKMEISTER Díky snadné obsluze a plynule navazujícím pracovním krokům lze při správné velikosti a odpovídající přípravě dřeva vyrobit za hodinu až 8 prostorových metrů hotového naštípaného dřeva. v četně teleskopicky výsuvného dopravníku (délka 4,30 m) Předvedení stroje vás přesvědčí! ø kw Dvojnásobné nastavení teleskopů dopravníku se provádí pomocí ozubených tyčí a ruční kliky. To je opravdový uživatelský komfort. Díky rotačnímu pohybu vzniká tažný řezný pohyb, který šetří potřebnou sílu. Řezný a štípací nůž, upevněný na řetězovém kole, štípe a řeže v jednom pracovním kroku. Srdcem stroje je velké, robustní, dvojnásobně uložené řetězové kolo s přišroubovaným štípacím a řezným nožem a vyměnitelným protilehlým břitem. Délku štípání lze nastavit posuvnou zarážkou se zásuvnými čepy na délku 250 až 500. Slabé kmeny do Ø 10 cm může obsluha přisouváním ze strany buď odříznout nebo uprostřed rozštípnout. 68

18 HM 185 HACKMEISTER Hackmeister HM inteligentní vývoj H a c k m e i s t e r j e ko mb in ov aný s t r o j, p o m o c í k t e r é h o lze předem naštípané dřevo i kulatinu všeho druhu do Ø 185 naštípat i nařezat v jednom pracovním kroku. Předchozí modely se osvědčují už po mnoho let. HM 185 se používá zejména u lesnických a mysliveckých společností, na statcích atd. Drobné větve a průklesty do Ø až 185 přichází nejčastěji v úvahu zejména v zalesněných regionech s jehličnany. Nezřídka musejí tamní zemědělské a lesnické provozy zpracovat velké množství palivového dřeva - to je přímo ideální pro Hackmeister. robustní, jednoduchý, nenáročný na údržbu, málo podléhající opotřebení obsluha jedním pracovníkem: řezání a štípání v jednom pracovním kroku bezporuchový i při nasazení v težkém provozu, pro kmeny až do Ø 185 Obrázek ukazuje stroj v přepravní poloze. Častý obrázek: Slabé dřevo z průklestů, převážně z jehličnatých lesů. P r in c ip f unkc e a o b s luhy n ové g e n e r a c e: S t r o j j e připevněn na hydraulickém zařízení traktoru. Síla je přenášena z traktoru pomocí kloubového hřídele. Řetězové kolo je poháněno řetězovou převodovkou (převod 16:1). Na řetězovém kole jsou upevněné nástroje pro řezání a štípání, dřevo je krájeno nožem, přičemž štípání polena již bylo provedeno klínovou sekerou. Jestliže otočíte poleno o 90, může být rozštípáno i na 4 kusy. Výsledek: Stejně dlouhé rozštípané palivové dřevo, hodící se pro topení do kachlových kamen, krbů a kotlů. Výsledek: Naštípané dřevo ve stejné délce. Technická datahm 185 Pohon přes vývodový hřídel P o třebný výkon traktoru Ø prostupu Délka štípání V ý k o n Délka teleskopicky výsuvného dopravníku Š í řka pruhu dopravníkového pásu Nakládací výška H m o t n o s t X cca 30/41 kw/ps max nastavitelné 5-8 prost. m/h m m 250 max cca 706 kg Kloubový hřídel Obj.č Cena bez DPH 0,0 0 Cena s DPH0,00 Obj.č.:

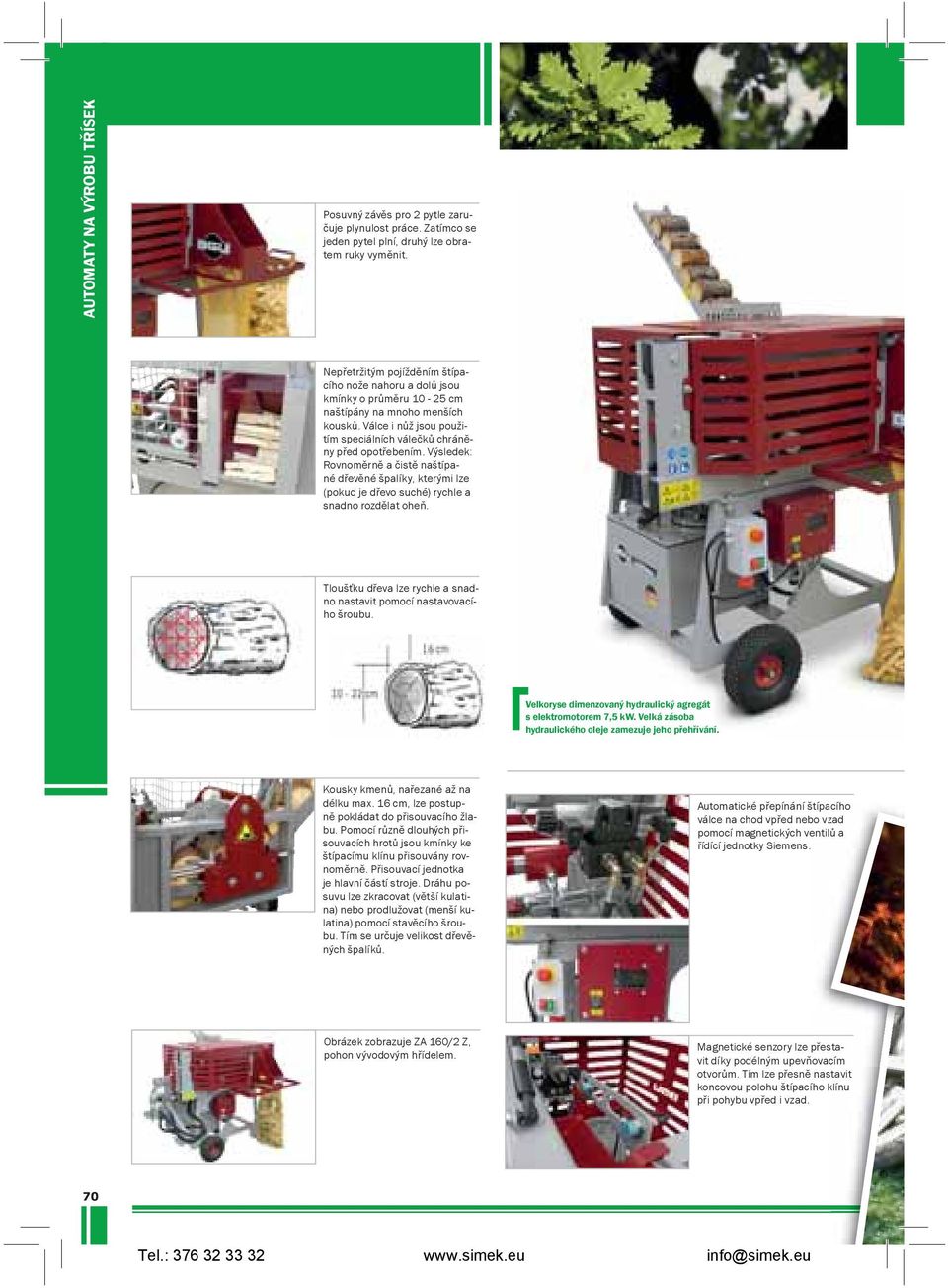

19 AUTOMATY NA VÝROBU TŘÍSEK Posuvný závěs pro 2 pytle zaručuje plynulost práce. Zatímco se jeden pytel plní, druhý lze obratem ruky vyměnit. Nepřetržitým pojížděním štípacího nože nahoru a dolů jsou kmínky o průměru cm naštípány na mnoho menších kousků. Válce i nůž jsou použitím speciálních válečků chráněny před opotřebením. Výsledek: Rovnoměrně a čistě naštípané dřevěné špalíky, kterými lze (pokud je dřevo suché) rychle a snadno rozdělat oheň. Tloušťku dřeva lze rychle a snadno nastavit pomocí nastavovacího šroubu. Velkoryse dimenzovaný hydraulický agregát s elektromotorem 7,5 kw. Velká zásoba hydraulického oleje zamezuje jeho přehřívání. Kousky kmenů, nařezané až na délku max. 16 cm, lze postupně pokládat do přisouvacího žlabu. Pomocí různě dlouhých přisouvacích hrotů jsou kmínky ke štípacímu klínu přisouvány rovnoměrně. Přisouvací jednotka je hlavní částí stroje. Dráhu posuvu lze zkracovat (větší kulatina) nebo prodlužovat (menší kulatina) pomocí stavěcího šroubu. Tím se určuje velikost dřevěných špalíků. Automatické přepínání štípacího válce na chod vpřed nebo vzad pomocí magnetických ventilů a řídící jednotky Siemens. Obrázek zobrazuje ZA 160/2 Z, pohon vývodovým hřídelem. Magnetické senzory lze přestavit díky podélným upevňovacím otvorům. Tím lze přesně nastavit koncovou polohu štípacího klínu při pohybu vpřed i vzad. 70

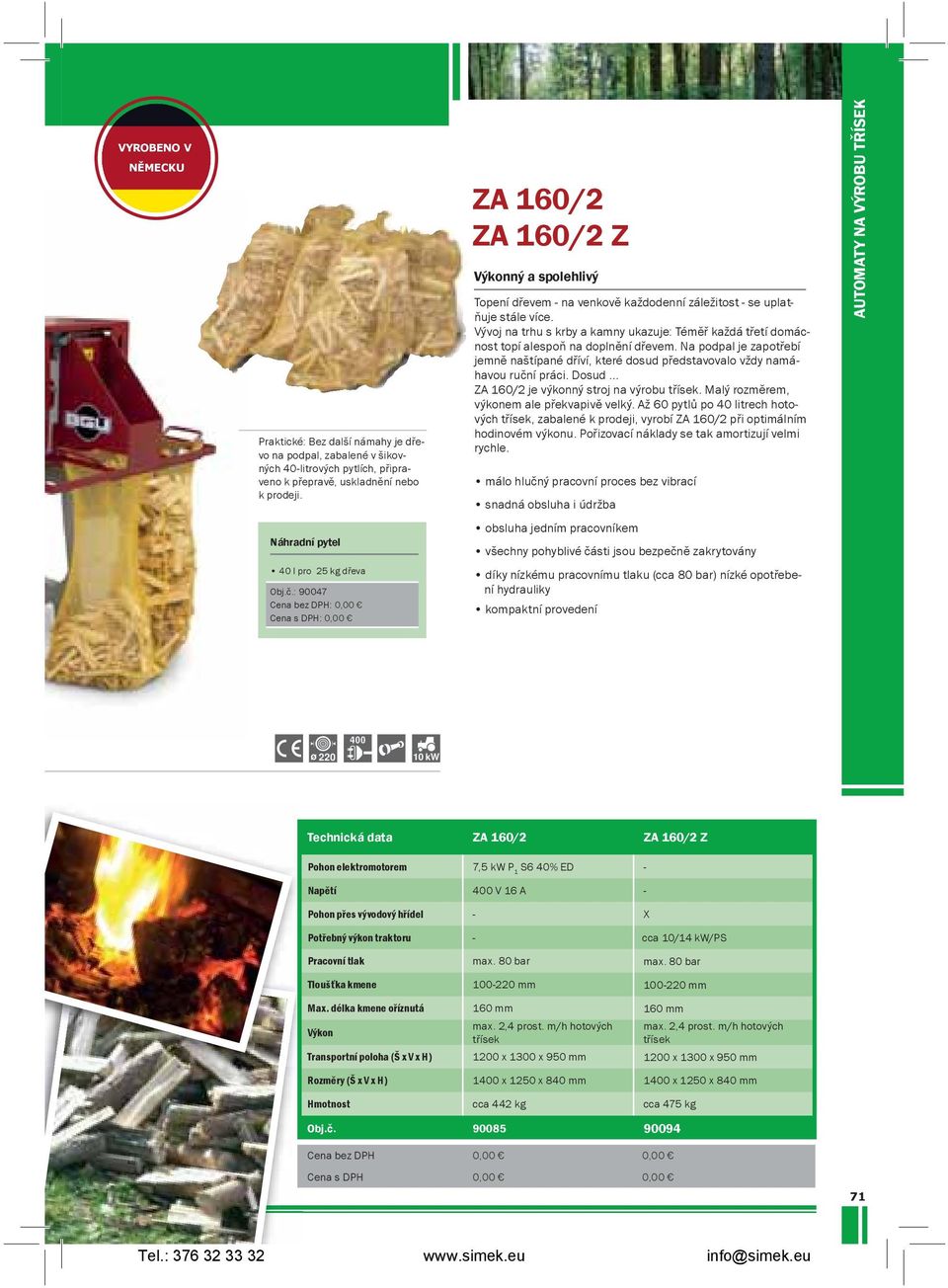

20 VYROBENO V N E Praktické: Bez další námahy je dřevo na podpal, zabalené v šikovných 40-litrových pytlích, připraveno k přepravě, uskladnění nebo k prodeji. ZA 160/2 ZA 160/2 Z Výkonný a spolehlivý To p e ní dřevem - na venkově každodenní záležitost - se uplatňuje stále více. Vývoj na trhu s krby a kamny ukazuje: Téměř každá třetí domácnost topí alespoň na doplnění dřevem. Na podpal je zapotřebí jemně naštípané dříví, které dosud představovalo vždy namáhavou ruční práci. Dosud... ZA 160/2 je výkonný stroj na výrobu třísek. Malý rozměrem, výkonem ale překvapivě velký. Až 60 pytlů po 40 litrech hotových třísek, zabalené k prodeji, vyrobí ZA 160/2 při optimálním hodinovém výkonu. Pořizovací náklady se tak amortizují velmi rychle. málo hlučný pracovní proces bez vibrací snadná obsluha i údržba AUTOMATY NA VÝROBU TŘÍSEK Náhradní pytel obsluha jedním pracovníkem všechny pohyblivé části jsou bezpečně zakrytovány 40 l pro 25 kg dřeva Obj.č.: díky nízkému pracovnímu tlaku (cca 80 bar) nízké opotřebení hydrauliky kompaktní provedení ø kw Technická dataza 160/2 ZA 160/2 Z Pohon elektromotorem 7,5 kw P 1 S6 40% ED - N a pětí 400 V 16 A - Pohon přes vývodový hřídel - X P o třebný výkon traktoru - cca 10/14 kw/ps P r a c o v n í t l a k m a x. 8 0 b a r max. 80 bar T l o u šťka kmene Max. délka kmene oříznutá V ý k o n max. 2,4 prost. m/h hotových třísek max. 2,4 prost. m/h hotových třísek Transportní poloha (Š x V x H) 1200 x 1300 x x 1300 x 950 Rozměry (Š x V x H) 1400 x 1250 x x 1250 x 840 Hmotnost cca 442 kg cca 475 kg Obj.č Cena bez DPH 0,0 0 0,0 0 Cena s DPH0,00 0,00 71

21 ŠTÍPAČE VERTIKÁLNÍ USP 13 H/5 USP 13 HZ/5 USP 13 HZE/5 USP 13 HE/5 VYROBENO V N E 13 t Stojaté profesionální zařízení na štípání dřeva s různými možnostmi pohonu B G U může těžit z mnohaletých zkušeností při výrobě pil a štípačů. Produkty jsou robustní, spolehlivé a navržené pro mimořádně dlouhou životnost. 20 kw 2-polohový ovládací ventil - znamená dvě rychlosti štípacího pístu žádné opotřebení ocelového rámu díky použití speciálního mosazného kluzného vedení a centrálního mazání mechanické obouruční ovládání možnost snížení výšky pístu při přepravě a skladování masivní rám z ocelových profi lů s integrovanou hydraulickou nádrží s é r i ově dodávaný tříbodový závěs kategorie I a II b o ční opěry dřeva dodávány sériově USP 13 HZE/5 - kombinované provedení s vestavěnou hydraulikou, s pohonem vývodovým hřídelem a elektromotorem 5,5 kw Technická datausp 13 H/5 USP 13 HZ/5 USP 13 HZE/5 USP 13 HE/5 Pohon hydraulikou traktoru X Pohon přes vývodový hřídel - X X - P o třebný výkon traktoru cca 20/27 kw/ps cca 20/27 kw/ps cca 20/27 kw/ps - Pohon elektromotorem - - 5,5 kw P 1 5,5 kw P 1 N a pětí V 16 A 400 V 16 A Štípací síla 13 t 13 t 13 t 13 t Délka štípání max max max max Celková výška pístu při vyjetí m m m m m m m m Rychlost válce při pohonu vývod.hřídelem - 9/ 7/ s /m m 9/ 7/ s /m m - Z pětný chod válce při pohonu vývod. hřídelem - 5/ s /m m 5/ s /m m - Rychlost válce při el. pohonu /8/1050 s/ 15/8/1050 s/ Z pětný chod válce při el. pohonu - - 6/ s /m m 6/ s /m m Celková výška při zajetí Celková výška při vysunutí m m m m m m m m R o z měry (Š x V x H) 800 x 2000 x x 2000 x x 2000 x x 2000 x 1200 H m o t n o s t cca 325 kg cca 364 kg cca 405 kg cca 390 kg Obj.č / / / /5 Cena bez DPH0,00 0,00 0,00 0,00 72 Cena s DPH0,00 0,00 0,00 0,00

22 Příslušenství k modelům USP 13 / 16 / 22 Hydraulická páka pro zvedání polen Mechanická páka pro zvedání polen pro zvlášť velké kmeny, samostatný ventil pro zdvih a spouštění, zásobování olejem ze stroje (přídavným tlakovým vedením). USP 13 H/5 pro připojení k hydraulice traktoru (připojení výklopníku) USP 13 HZE/5 - kombinované provedení s vestavěnou hydraulikou, s pohonem vývodovým hřídelem a elektromotorem 5,5 kw USP 13 HZ/5 s vestavěnou hydraulickou soustavou (pohon vývodovým hřídelem). Pojezd, opěrky, třmen pro přidržení dřeva a tříbodový závěs kategorie I a II jsou dodávány standardně! pro USP 16 a USP 22 Obj.č.: pro USP 16 a USP 22 v kombinaci s FSW 750 D Obj.č.: Štípací kříž čtyřdílný k nasazení pro všechny typy USP 13, USP 16, USP 22 pro USP 13 Obj.č.: pro USP 16 a USP 22 Obj.č.: Přídavný stůl pro štípání krátkého dřeva, výška štípání 70 cm, snadné zavěšení pro všechny typy USP 13, USP 16, USP 22. Ke štípání krátkých kusů dřeva, štípací výška 70 cm, snadné zavěšení Vymezení zdvihu válce nahoru i dolů se provádí pomocí křížového šroubu na šestihranné tyči. Obj.č.: Obj.č.: násobně přestavitelná nástavba s opěrným válečkem, který lze vytažením přesouvat do stran a otáčením u něj lze nastavovat výšku a hloubku. Pracovní zařízení tak lze univerzálně přizpůsobit každému traktoru. Chráněno patentem. Číslo patentu: Vysílačkou řízený lanový naviják FSW 750 D s hydraulickým pohonem, vysílač s přezkou na opasek (potřebná přípojka 12 V), tažná síla 750 kg, lano 30 m pro připojení na štípač USP 13, zásobování olejem ze stroje přídavným tlakovým vedením. Možné jen v základní výbavě. Oj Pro pohodlnou přepravu štípačů BGU USP 13 / USP 16 / USP 22 po dvoře Zatímco vlevo se pohyblivou ovládací pákou vystřeďuje kmen vůči štípacímu klínu, vpravo se spouští posuv válce vpřed řídícím hydroventilem. Dvojitá funkce levé ovládací páky má efekt třetí ruky. Obj.č.: Obj.č.:

23 ŠTÍPAČE VERTIKÁLNÍ USP 16 HZ/1 USP 16 HZE/1 USP 22 HZ/1 P ůsobivá štípací síla! S v i s l ý p r ofi štípač s vestavěným hydraulickým zařízením k zavěšení na tříbodový závěs. Pohon je přenášen kloubovým hřídelem traktoru. masivní rám z ocelových profi lů s integrovanou hydraulickou nádrží 50 silný ocelový podstavec možnost snížení výšky pístu při přepravě a skladování 2-polohový ovládací ventil - znamená dvě rychlosti štípacího pístu žádné opotřebení ocelového rámu díky použití speciálního mosazného kluzného vedení a centrálního mazání štípací délka plynule nastavitelná b o ční opěry dřeva dodávány sériově lanový naviják s dálkovým rádiovým řízením pro přibližování kmenů je možné dodat jako další příslušenství 22 t 16 t 20 kw USP 22 HZ/1 s vestavěnou hydraulickou soustavou (pohon vývodovým hřídelem). Koncový spínač pro bezpečnost obsluhy! Rychlá a pohodlná práce bez námahy díky vestavěnému, radiově řízenému lanovému navijáku! Technická USP 16 USP 16 HZ/1 data HZE/1 USP 22 HZ/1 Pohon přes vývodový hřídel X X X P o třebný výkon traktoru cca 20/27 kw/ PS cca 20/27 kw/ PS cca 20/27 kw/ PS P o h o n e l e k t r o - motorem - 5,5 kw P 1 - N a pětí V 16 A - Štípací síla 16 t 16 t 22 t Délka štípání max max max Celková výška pístu při vyjetí m m m m m m Chod pístu vpřed - stupeň 12/1050 s/ 12/1050 s/ 13/1050 s/ 1 Chod pístu vpřed - stupeň 6/ s /m m 6/ s /m m 6/ s /m m 2 Chod pístu vzad 7/ s /m m 7/ s /m m 8/ s /m m Celková výška při zajetí m m m m m m Celková výška při vysunutí m m m m m m R o z měry (Š x V x H) 1300 x 1300 x x 1300 x x 1300 x 2700 H m o t n o s t cca 443 kg cca 480 kg cca 445 kg Obj.č / /1 74 Cena bez DPH 0,0 0 0,0 0 0,0 0 Cena s DPH0,00 0,00 0,00

24 standardně dodávaný pojezd a opěrky! standardně dodávané přídržné třmeny! VYROBENO V N E ŠTÍPAČE VERTIKÁLNÍ USP 16 HZE/1 - kombinované provedení s vestavěnou hydraulickou soustavou, s pohonem vývodovým hřídelem a elektromotorem 5,5 kw USP 22 HZ/1 s vestavěnou hydraulickou soustavou (pohon vývodovým hřídelem). Na obr. s příslušenstvím obj. č (mechaniská páka pro zvedání polen) Chytré dvouruční ovládání - nyní také pro 16 t a 22 t Universal Spaltpilot. Zatímco vlevo se pohyblivou ovládací pákou vystřeďuje kmen vůči štípacímu klínu, vpravo se spouští posuv válce hydroventilem. Dvojitá funkce levé ovládací páky má efekt třetí ruky. Rychlost posunu štípacího válce je určena dostatečně dimenzovanými hydraulickými čerpadly. Délku štípání a zpětný chod válce lze na 4-hranné tyči plynule nastavit pomocí 2 křížových šroubů. 6-násobně přestavitelná nástavba s opěrným válečkem, který lze vytažením přesouvat do stran a otáčením u něj lze nastavovat výšku a hloubku. Pracovní zařízení tak lze univerzálně přizpůsobit každému traktoru. Kategorie I a II, chráněno patentem. Číslo patentu:

25 ŠTÍPAČE HORIZONTÁLNÍ VYROBENO V N E 6-ti násobný štípací kříž je možné objednat za příplatek Velmi kompaktní provedení 20 t 30 kw Sklopený zvedač kmenů Úspora místa pro skladování i přepravu Vysoká rychlost štípacího válce při chodu vpřed je dána velkoryse dimenzovaným hydraulickým čerpadlem velikosti III. Za něj řazené tandemové čerpadlo se používá pro pomocné funkce, zdvih, spouštění štípacího klínu a zvedací rameno. 2 druhy pohonu Výkonný elektromotor o výkonu 7,5 kw (100 % ED), se u kombinovaného stroje SP 20 HZEH/2 spouští přepínačem hvězda - trojúhelník. SP 20 zvládne hravě i nejtvrdší a sukovité kmeny. 76

26 SP 20 HZH/2 SP 20 HZEH/2 Snadná obsluha zaručuje rychlý postup práce. Řešení pro extrémní využití - pro správce lesa nebo střední lesnický podnik. ŠTÍPAČE HORIZONTÁLNÍ štípací délka 1,1 m při minimálních rozměrech stroje hydraulicky nastavitelný štípací kříž hydraulický, sklopný zvedák kmenů vlastní palubní hydraulika - pohon kloubovým hřídelem z traktoru, na přání je k dostání jako kombinovaný stroj (pohon přes vývodový hřídel a elektromotor) stabilní rošt pro odkládání dřeva při vícenásobném štípání, dřevo rozštípnuté v 1. prac. kroku může být bez námahy posunuto k dalšímu kroku SP 20 HZEH/2 disponuje 2 výkonnými hydraulickými čerpadly s oddělenými hydraulickými okruhy P řepravní poloha se zaklapnutým zvedačem kmenů a zdviženou plochou pro odkládání dřeva. Kompaktní provedení a malá přepravní šířka 2700 umožňují pohyb po lesních cestách. Počítadlo provozních hodin pro modely SP 20 HZH/2, SP 30 HZH/S, SSM 250 Evolution a Profi -Cut 704. Elektronické sledování času podle otáček vývodového hřídele Obj.č.: Štípací kříž šestidílný pro modely SP 20 a SP 30, tvar hvězdy Obj.č.: Štípací kříž čtyřdílný pro modely SP 20 a SP 30, křížový tvar Obj.č.: Technická datasp 20 HZH/2 SP 20 HZEH/2 Pohon přes vývodový hřídel X - P o třebný výkon traktoru cca 30/45 kw/ps - Pohon elektromotorem - výkon 7,5 kw 100 % ED N a pětí V 32 A, Zapnutí trojúhelník/hvězda Štípací síla 2 0 t 2 0 t Štípaná délka m m m m Chod pístu vpřed 4, 5/ s /m m 4, 5/ s /m m Chod pístu vzad 6,0/ s /m m 6,0/ s /m m Transportní poloha (Š x V x H) 2700 x 1550 x x 1550 x 1400 R o z měry (Š x V x H) 2850 x 2550 x x 1550 x 1900 H m o t n o s t cca 810 kg cca 895 kg Obj.č Cena bez DPH 0,0 0 0,0 0 Cena s DPH0,00 0,00 77

27 ŠTÍPAČE HORIZONTÁLNÍ Nyní se dodává také s pohonem dvěma elektromotory pro stacionární provoz! Štípací zařízení Spaltprofi SP 30 HZH/S v poloze pro přepravu po silnici se zasunutým válcem, zdviženou plochou pro odkladání dřeva a se zdviženou rukou pro zvedání kmenů. 30 t 35 kw Vysoká rychlost štípacího válce při chodu vpřed je dána velkoryse dimenzovaným hydraulickým čerpadlem velikosti III. Za něj řazené tandemové čerpadlo se používá pro pomocné funkce, zdvih a spouštění štípacího klínu a zdvihové rameno. Ergonomická a přehledná práce. Všechny funkce jsou ovládány z dobře přístupného ovládacího pultu. Dvouruční spínání odpovídá ustanovením evropských norem. 78 dvojnásobná štípací rychlost díky automatickému diferenciálnímu ventilu 2 hydraulická čerpadla dělený hydraulický systém pro štípací válec -> na rychlost štípání nemá vliv provádění více pracov ních kroků najednou

28 SP 30 HZH/S SP 30 HEH/S 30 t - že to není možné? Ale ano! T říbodový závěs se zabudovaným hydraulickým zařízením - pohon přes kloubový hřídel traktoru, pro traktory od 35 kw (model SP 30 HZH/S). ŠTÍPAČE HORIZONTÁLNÍ Dodává se také s pojezdem. Cena na vyžádání. dvojnásobná štípací rychlost díky automatickému diferenciálnímu ventilu 2 hydraulické pumpy - dělený hydraulický systém pro štípací válec neomezuje štípací rychlost prováděním několika pracovních kroků současně hydraulicky ovládaný zvedák hydraulicky výškově přestavitelný štípací kříž (dle volby 4-dílný nebo 6-dílný) štípací délka plynule nastavitelná stabilní rošt pro odkládání dřeva při vícenásobném štípání, dřevo rozštípnuté v 1. prac. kroku může být bez námahy posunuto k dalšímu kroku zasouvatelný válec pro zkrácení stroje při přepravě p o čítadlo provozních hodin lze dodat jako příslušenství velká zásoba hydraulického oleje (50 l) SP 30 HEH/S je poháněn dvěma elektromotory (výkon 4,0 a 2,2 kw) k dostání na přání také jako kombinovaný stroj s 2 druhy pohonu(vývodový hřídel / elektromotor), (SP 30 HZEH/S, obj. č ) Počítadlo provozních hodin pro modely SP 20 HZH/2, SP 30 HZH/S, SSM 250 Evolution a Profi -Cut 704. Elektronické sledování času podle otáček vývodového hřídele Obj.č.: Štípací kříž šestidílný pro modely SP 20 a SP 30, tvar hvězdy Obj.č.: Štípací kříž čtyřdílný pro modely SP 20 a SP 30, křížový tvar Obj.č.: Technická data SP 30 HZH/S SP 30 HEH/S Pohon přes vývodový hřídel X - P o třebný výkon traktoru cca 35/48 kw/ps - Pohon 2x elektromotorem N a pětí - - 4,0/2,2 kw Štípací síla 30 t 30 t 400 V 32 A, Zapnutí trojúhelník/hvězda Délka štípání max max Chod pístu vpřed max. 9 cm/s max. 9 cm/s Chod pístu vpřed - rychlý chod max. 21 cm/s max. 21 cm/s Z pětný chod válce při pohonu vývod. hřídelem m a x. 14 c m /s - Transportní poloha (Š x V x H) 2990 x 1660 x x 1660 x 1850 R o z měry (Š x V x H) 4050 x 1590 x x 1590 x 2050 H m o t n o s t cca 1038 kg cca 1064 kg Obj.č Cena bez DPH 0,0 0 0,0 0 Cena s DPH0,00 0,00 79

29 ZAŘÍZENÍ PRO BALENÍ PALIVOVÉHO DŘEVA HBG 80/1 HBG 100/1 Kompaktní řešení od BGU-Maschinen Z ařízení pro balení štípaného dřeva v délkách: 25 cm / 33 cm / 50 cm / 100 cm. Pomocí zařízení pro balení štípaného dřeva od BGU-Maschinen připravíte naštípané dřevo na skladování i pro prodej a zvládnete tak v jednom kroku vše až po dodávku zákazníkům. Dřevo se naskládá až po horní okraj zarážky a stáhne se pomocí ocelového válce a nylonového lana. Se zařízením na odvíjení nylonového lana a polyesterového textilního popruhu + box pro úschovu napínacího přípravku a příslušenství! Ozubený válec s ráčnou HBG 80/1 je díky velikosti 80 cm (velikost europalet!) zvláště vhodný pro prodejce palivového dřeva! Alternativní možnosti svazování: Polyesterová textilní páska, pevnost 750 kg, spony nebo ruční svazování. kompaktní provedení přeprava na traktoru pomocí tříbodového závěsu integrované upínací zařízení vyklopení svazku je možné na obě strany zásady bezpečnosti práce dle směrnic CE jsou dodrženy v plném rozsahu 1 role nylonového lana, délky 140 m, stačí u HBG 100/1 pro cca 15 oboustranně svázaných svazků dřeva V přihrádkách v boxu na příslušenství, umístěného na HBG, lze v čistotě skladovat svorky, aluminiové spony a nástroje. A jde to takhle snadno: 1. Udělat svazek 80 Technická datahbg 80/1 HBG 100/1 Pohon hydraulikou traktoru P o třebný výkon traktoru U r čeno pro délky štípání R o z měry (Š x V x H) X cca 20/27 kw/ps X cca 20/27 kw/ps 25/3 3/5 0/10 0 c m 3 3/5 0/10 0 c m 1115 x 1080 x x 1400 x 1200 H m o t n o s t cca 178 kg cca 228 kg Obj.č / /1 Cena bez DPH 0,0 0 0,0 0 Cena s DPH0,00 0,00 2. Svazek uložit na paletu 3. Zavařit fólií Připraveno k prodeji!

30 Nylonové lano Ø 9 Balicí sada s polyesterovou páskou Ozubený válec s ráčnou síla při přetržení 1200 kg, role 140 m Obj.č.: 90103N Polyesterová páska 19 x 500 m, síla při přetržení 725 kg skládá se z: a) napínacího zařízení Profi, 10-19, b) nosného odvíječe, c) pásu z polyesterové tkaniny, 19 x 500 m, síla při přetržení 725 kg, d) ocelových spon (1 karton), 1000 kusů, šířka: 19 Obj.č.: Kovové spony ZAŘÍZENÍ PRO BALENÍ PALIVOVÉHO DŘEVA 1000 kusů, šířka: 19 Obj.č.: Obj.č.: VYROBENO V N E Adaptér ocelový k odvíjení polyesterové pásky Napínák - Profi > Takhle jednoduchá může být výroba svazků! Obj.č.: Obj.č.:

31 DRTIČE DŘEVNÍ HMOTY HH 225 HH 225 BN Kotoučový drtič s hydraulickými podávacími válci pro profesionální uživatele vysoce robustní, nenáročný na údržbu certifi kace podle normy ISO podle Lloyds za kvalitu a spolehlivost podávací válce z vysoce hodnotné tvrzené oceli oddělený pohon pro každý podávací válec s výkonným hydromotorem Danfoss předimenzované řezné kotouče s vysokým krouticím momentem a celoplošně svařované vyhazovací lopatky se starají o velký výkon výfuku tichý provoz stroje díky odolné dehtové povrchové úpravě horního ochranného krytu a výfukové trubky s é r i ově dodáváno se speciálním kloubovým hřídelem s omezovačem kroutícího momentu pro start a zrychlení drtícího kotouče a s volnoběžným zařízením ke zpomalení kotouče tříbodový závěs pro připojení k hydraulice traktoru Technická datahh 225 HH 225 BN Pohon hydraulikou traktoru X X P o třebný výkon traktoru cca 18/25 kw/ps cca 18/25 kw/ps Vlastní palubní hydraulika - X J e d n o t k a r e g u l a c e rovnoměrného přísunu - X (Nostress) V s t u p n í š í řka - přisouvací válec Přisouvací válce spodní Ø Přisouvací válce horní Ø Ø kmene max. 160 max. 160 Dřevní štěpka nastavitelné nastavitelné N o ž o v ý k o t o uč: Ø N o ž o v ý k o t o uč: tloušťka 3 0 m m 3 0 m m N o ž o v ý k o t o uč: hmotnost 105 kg 105 kg K a p a c i t a m3/h m3/h Výstupní výška m m m m R o z měry (Š x V x H) 2100 x 1180 x x 1180 x 2380 H m o t n o s t cca 519 kg cca 519 kg Obj.č Cena bez DPH 0,0 0 0,0 0 ø kw Obrázek zobrazuje HH 225 BN Patentovaný řezný nůž a protinůž jsou rozděleny do sekcí a přišroubovány odděleně. Díky tomu lze poškozené řezné zuby vyměňovat jednotlivě. Všechny řezné zuby jsou osazeny wolframovou ocelí. Seřizování ani broušení nejsou nutné. Z tohoto důvodu lze při běžném provozu zaručit 1000 až 1500 provozních hodin bez zvláštní údržby. 82 Cena s DPH0,00 0,00

32 Standardně dodáváno se speciální kloubovou hřídelí s omezovačem kroutícího momentu pro start a zrychlení štípacího kotouče a s volnoběžným zařízením ke zpomalení kotouče. Vtahovací válce o velkém průměru jsou zárukou bezproblémového chodu, zejména při vkládání silnějších kmenů. DRTIČE DŘEVNÍ HMOTY Těžké, robustní kolo (680 x 30, 105 kg) má hodně setrvačného materiálu, takže nože mají velký výkon už při nízké spotřebě energie. Výsledkem je vysoký pracovní výkon i u čerstvého nebo mokrého dřeva. Kotoučové kolo jako hlavní komponent je dynamicky vyváženo pomocí počítačem řízeného vyvažovacího zařízení. P řevodovka pro HH 225 BN a HH225 BN z 540 ot/min. na 1000 ot/min., potřebné u starších traktorů, které dosahují max. 540 ot./min - kdykoliv je možné je dovybavit! U stroje HH 225 BN zajišťuje elektronická jednotka rovnoměrného přisouvání (Nostress) rovnoměrný přísun zpracovávané hmoty s jedním pracovníkem obsluhy. Při poklesu otáček drtícího kotouče se elektromagnetickým ventilem zpomalí přísun dřeva. Díky tomu je vyloučeno přetížení stroje nebo traktoru (je potřebná přípojka 12 V na traktoru). Rychlost hydraulických vtahovacích válců se nastavuje otočnou hlavou na regulačním ventilu. Velikost nasekaného dřeva tak lze nastavit na Obj.č.: Vtahovací válce lze pohánět odděleně vysoce kvalitními hydromotory Danfoss. Přenos síly k válcům zajišťují pružné spojky. 83
