1 HISTORIE MONITORŮ Vendula Burgrová 3iv1 2011/2012

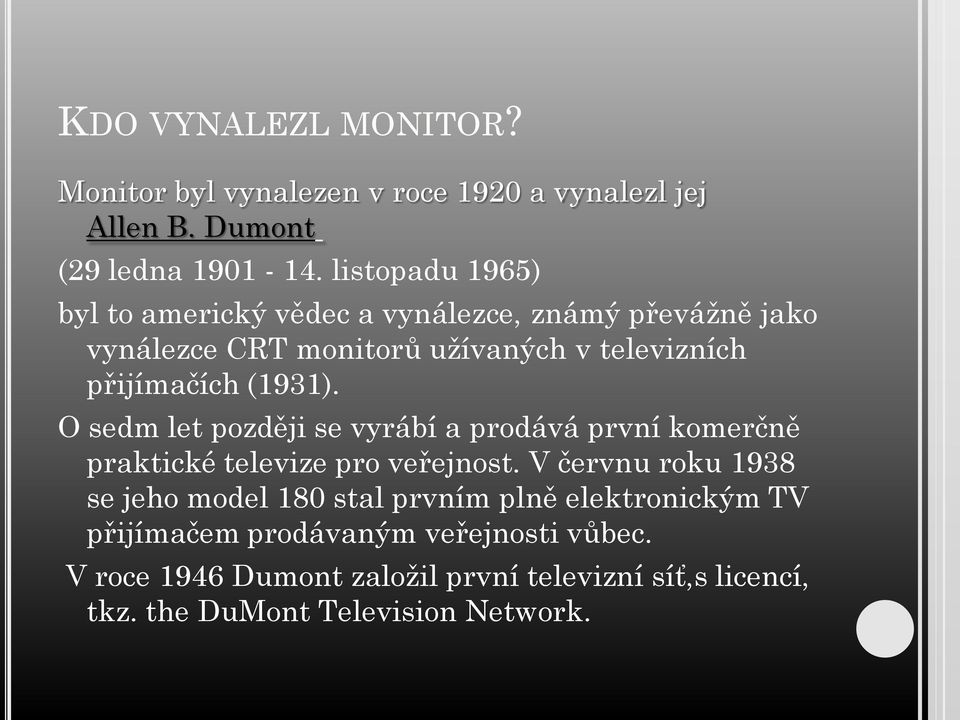

2 KDO VYNALEZL MONITOR? Monitor byl vynalezen v roce 1920 a vynalezl jej Allen B. Dumont (29 ledna listopadu 1965) byl to americký vědec a vynálezce, známý převáţně jako vynálezce CRT monitorů uţívaných v televizních přijímačích (1931). O sedm let později se vyrábí a prodává první komerčně praktické televize pro veřejnost. V červnu roku 1938 se jeho model 180 stal prvním plně elektronickým TV přijímačem prodávaným veřejnosti vůbec. V roce 1946 Dumont zaloţil první televizní síť,s licencí, tkz. the DuMont Television Network.

3 TYPY MONITORŮ (BEZ POPISU) Monitory CRT -invar -trinitron -cromaclear Monitory LCD -pasivní -aktivní Monitory plazmové

4 HISTORIE JEDNOTLIVÝCH TYPŮ MONITORŮ Monitory CRT 1869 : objevení a popsání luminiscenčního jevu 1897 : popsán princip paprskové trubice (CRT) 1926 : vyrobena první CRT obrazovka 1928 : první barevná CRT obrazovka 1938 : patentována první televizní obrazovka

5 HISTORIE JEDNOTLIVÝCH TYPŮ MONITORŮ Monitory LCD 1877 : objevení mezifáze při přechodu z tekuté do pevné fáze : popsání principu tekutých krystalů 1922 : navrţeno klasifikační schéma pro dělení tekutých krystalů : pokusy s optickými vlastnostmi tek.kryst : první experimentální displej z tek.krystalů 1973 : první pouţití displeje z tekutých krystalů

6 HISTORIE JEDNOTLIVÝCH TYPŮ MONITORŮ Monitory plazmové 90.léta : vývoj plazma displejů

7 VÝVOJ MONITORŮ V technologii CRT monitorů, která byla z valné části převzata z televizní techniky, nenastaly od počátku ţádné revoluční změny. Začaly se sice pouţívat novější matriály, ocelové stínící masky vystřídaly masky z invaru, pouţívají se stále lepší luminofory, ale technologie zůstává v podstatě stejná. První displaye byly černobílé, dodnes se někde pouţívají monitory monochromatické, ale to je dáno v podstatě pouze typem luminoforů. Samozřejmě potom nejsou třeba tři elektronové trysky, ale stačí jedna. Protoţe starší grafické karty pouţívaly digitální signál, pouţívaly se digitální monitory. Dnes je většina monitorů analogových.

8 ZÁKLADNÍ PARAMETRY 1) ÚHLOPŘÍČKA -vzdálenost mezi protilehlými rohy obrazovky -značení velikosti obrazovky nerozlišuje poměr stran monitoru -při zachování stejné úhlopříčky a jiného poměru stran se dostaneme k odlišné velikosti zobrazované plochy -nepřesnost při značení skutečné velikosti monitorů (většina výrobců udává i plochu skrytou pod plastovým rámem)

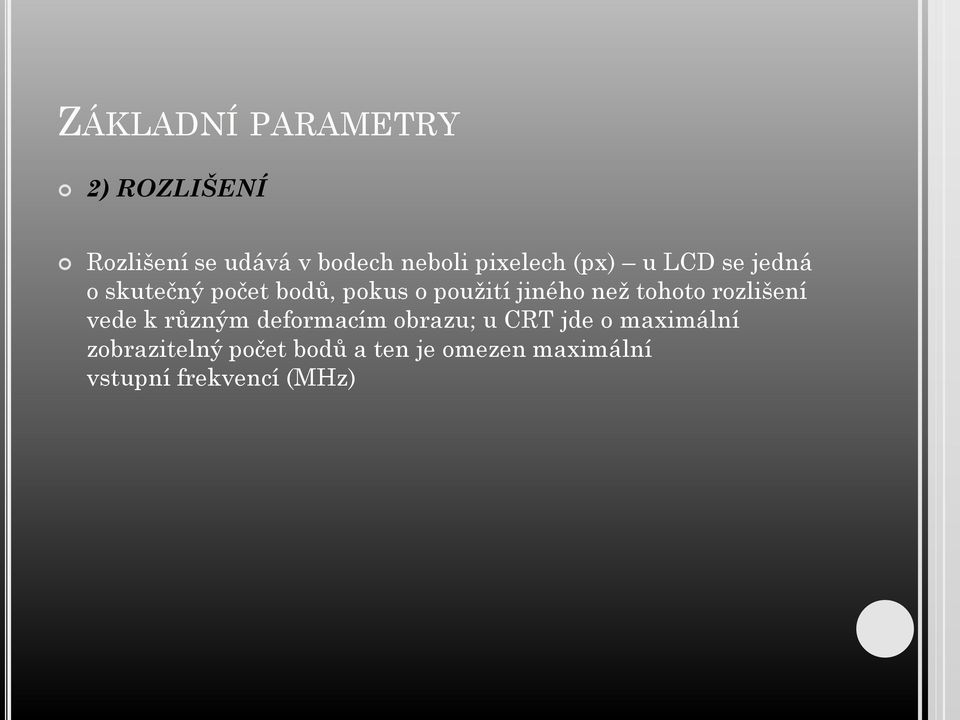

9 ZÁKLADNÍ PARAMETRY 2) ROZLIŠENÍ Rozlišení se udává v bodech neboli pixelech (px) u LCD se jedná o skutečný počet bodů, pokus o pouţití jiného neţ tohoto rozlišení vede k různým deformacím obrazu; u CRT jde o maximální zobrazitelný počet bodů a ten je omezen maximální vstupní frekvencí (MHz)

10 ZÁKLADNÍ PARAMETRY 3) DOBA ODEZVY Doba odezvy se udává v jednotkách milisekund (ms) doba, za kterou se bod na LCD monitoru rozsvítí a zhasne, pro pracovní vyuţití je vyhovující doba 2,5 ms (obvykle výrobci udávají parametr podobný, ze šedé do šedé barvy, tudíţ skutečná odezva je horší)

11 ZÁKLADNÍ PARAMETRY 4) VSTUPY V současnosti se pouţívají vstupy D- sub (15pinový, analogový), DVI (kombinovaný digitální a analogový) nebo HDMI (digitální pro přenos videa ve vysokém rozlišení, zpětně kompatibilní s DVI), některé monitory mohou mít ještě oddělené RGB (analogové) vstupy

12 ZÁKLADNÍ PARAMETRY 5) ELEKTRICKÁ SPOTŘEBA udávaná ve Wattech (W) - u LCD je poloviční aţ třetinová proti CRT o stejné úhlopříčce 6) SPOTŘEBA VE STAVU SPÁNKU 7) ROZEČ BODŮ 8) HLOUBKA MONITORU (CRT je podstatně hlubší neţ LCD) 9) POZOROVACÍ ÚHLY, HMOTNOST

13 KLADY A ZÁPORY LCD + Kompaktní a lehký (okolo 4 kg) Záleţí na velikosti displeje a konstrukce. + Malá energetická spotřeba Při stejné uhlopříčce + Ţádné geometrické zkreslení + Stabilní + Malé nebo ţádné problikávání + Ţádné elektromagnetické vyzařování - Malý kontrastní poměr. - Omezené pozorovací úhly. - Nerovnoměrné podsvícení. - Katastrofálně špatné nastavení gama. Silně závislé na pohledu ve svislém úhlu. - Pomalejší časy odezvy. Mohou způsobovat rozmazání a duchy v obrazu. - Má pouze jedno nativní rozlišení. Při pouţití jiného rozlišení musí obraz přepočítat na své nativní rozlišení a dochází tak ke zhoršení kvality obrazu. - Pevná barevná hloubka, mnoho levných monitorů nedokáţe zobrazit reţim truecolor. - Mohou se vyskytnout mrtvé pixely

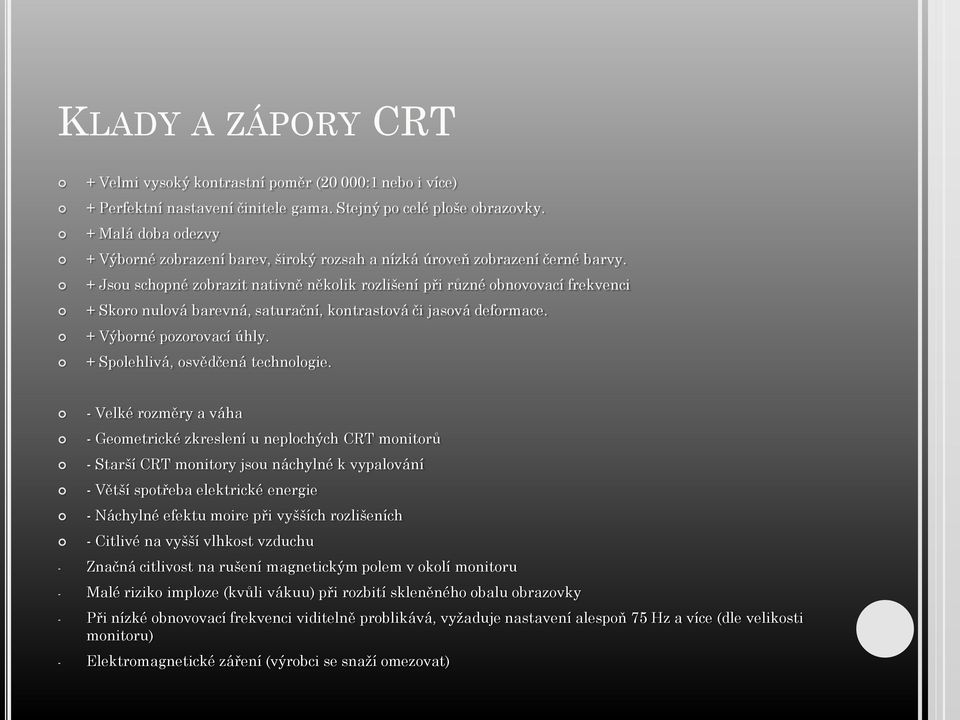

14 KLADY A ZÁPORY CRT + Velmi vysoký kontrastní poměr (20 000:1 nebo i více) + Perfektní nastavení činitele gama. Stejný po celé ploše obrazovky. + Malá doba odezvy + Výborné zobrazení barev, široký rozsah a nízká úroveň zobrazení černé barvy. + Jsou schopné zobrazit nativně několik rozlišení při různé obnovovací frekvenci + Skoro nulová barevná, saturační, kontrastová či jasová deformace. + Výborné pozorovací úhly. + Spolehlivá, osvědčená technologie. - Velké rozměry a váha - Geometrické zkreslení u neplochých CRT monitorů - Starší CRT monitory jsou náchylné k vypalování - Větší spotřeba elektrické energie - Náchylné efektu moire při vyšších rozlišeních - Citlivé na vyšší vlhkost vzduchu - Značná citlivost na rušení magnetickým polem v okolí monitoru - Malé riziko imploze (kvůli vákuu) při rozbití skleněného obalu obrazovky - Při nízké obnovovací frekvenci viditelně problikává, vyţaduje nastavení alespoň 75 Hz a více (dle velikosti monitoru) - Elektromagnetické záření (výrobci se snaţí omezovat)

15 KLADY A ZÁPORY PLAZMY + Jas a kontrast - Plazmový televozir zapíná a vypíná jednotlivé body v kaţdém obrazu, takţe důkladně potlačuje emisi světla v černých partiích. Díky tomu poskytuje realistický obraz s vynikajícím podáním černé. + Zorný úhel - Vysoký kontrast při sledování z libovolného úhlu je samozřejmostí. U LCD technologie klesá kontrast. + Odezva pohybu - Rychlým a přesným zapínáním a vypínáním obrazových bodů je dosaţeno ostrého, čistého a přirozeného obrazu. Dokáţe tedy zobrazovat bez problémů rychlé pohyby. + Barvy - Podání barev je kvalitní jak ve světlých tak tmavých scénách - Statický obraz - Postupné vypalování obrazu na stínítko monitoru. Loga TV stanic plazma displejům z tohoto důvodu příliš nesedí - výrobci vypalování obrazu předcházejí nasazování speciálních technologií, které například logo nepozorovatelně roztřesou a zabrání tak tomu, aby se ukazovalo na stále stejném místě panelu. - Odraz panelu - Nevýhodou je skleněný kryt chránící displej. Jakmile na něj dopadají světelné paprsky (slunce, umělé osvětlení) pod určitým úhlem, bude se vám obraz nepříjemně lesknout. - Spotřeba - Díky typu technologie zobrazování je spotřeba těchto televizí vyšší.

16 VÝZNAMNÍ VÝROBCI V DNEŠNÍ DOBĚ Mezi významné výrobce monitorů patří: Acer Apple Inc. ASUS BenQ Dell Lenovo LG Electronics Sony Panasonic Samsung
