1 KAPITOLA 13: TEPELNÉ IZOLACE Vysoká škola technická a ekonomická v Českých Budějovicích Institute of Technology And Business In České Budějovice

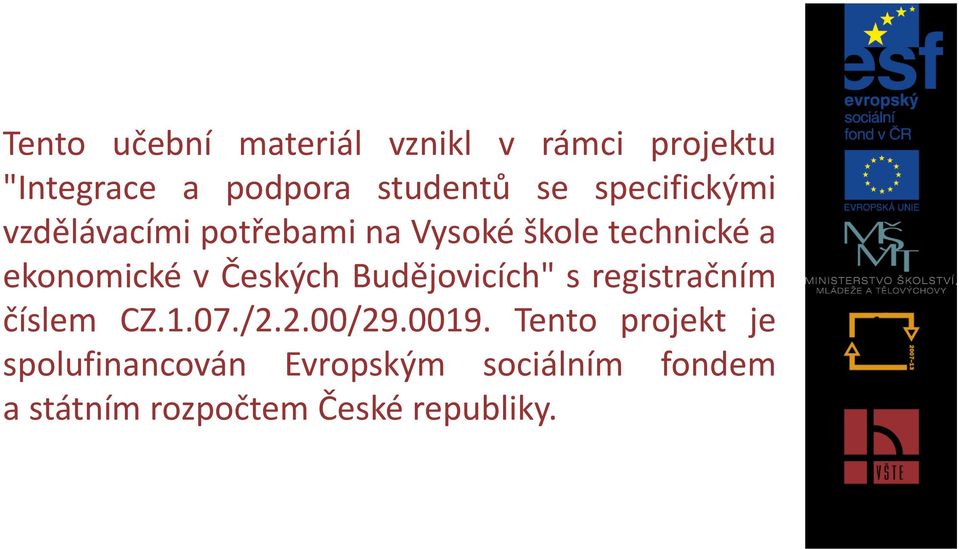

2 Tento učební materiál vznikl v rámci projektu "Integrace a podpora studentů se specifickými vzdělávacími potřebami na Vysoké škole technické a ekonomické v Českých Budějovicích" s registračním číslem CZ.1.07./2.2.00/ Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.

3 KAPITOLA 13: TEPELNÉ IZOLACE KLÍČOVÉ POJMY: tepelná izolace, pěnový polystyren, extrudovaný polystyren, pěnový polyuretan, pěnový polyizokyanurát, fenolická pěna, pěnové sklo, aerogelová izolace, vakuová izolace, minerální vata, skelná vata, dřevovláknitá izolace, konopí, sláma, celulóza. Cíle kapitoly: seznámit se s druhy tepelné izolace a výrobků z nich.

4 KAPITOLA 13: TEPELNÉ IZOLACE Použití tepelných izolací ve stavebních konstrukcích je osvědčený způsob jak zabránit únikům tepla během zimních měsíců, ale také způsob jakým chránit vnitřní prostor proti nadměrnému přehřívání v letních měsících. Tepelné izolace se používají na izolace střech, podlah, stropů, fasád, příček a podhledů. V některých případech můžou teplené izolace převzít i funkci izolace akustické. Tepelné izolace rozdělujeme dle použitého materiálu, na tepelné izolace polymerové, minerální a přírodní.

5 13.1 ZÁKLADNÍ VLASTNOSTI IZOLAČNÍCH MATERIÁLŮ Tepelná vodivost λ (lambda) [W/m.K+ udává, jak rychle se projeví zahřátí o 1 C jedné strany materiálu o tloušťce 1 m, na jeho straně druhé. Čím nižší je hodnota, tím je materiál lepším izolantem. Objemová hmotnost (hustota) ρ *kg/m³+ má spolu s měrnou tepelnou kapacitou hlavní podíl na tepelné akumulaci izolační vrstvy. Čím vyšší je hustota a měrná tepelná kapacita, tím vyšší je tepelná akumulace a tedy i teplotní setrvačnost. Měrná tepelná kapacita c [J/kg.K+ udává množství energie, které je potřeba aby se ohřál 1 kg materiálu o 1 C. Tepelná jímavost udává tepelnou akumulaci materiálu.

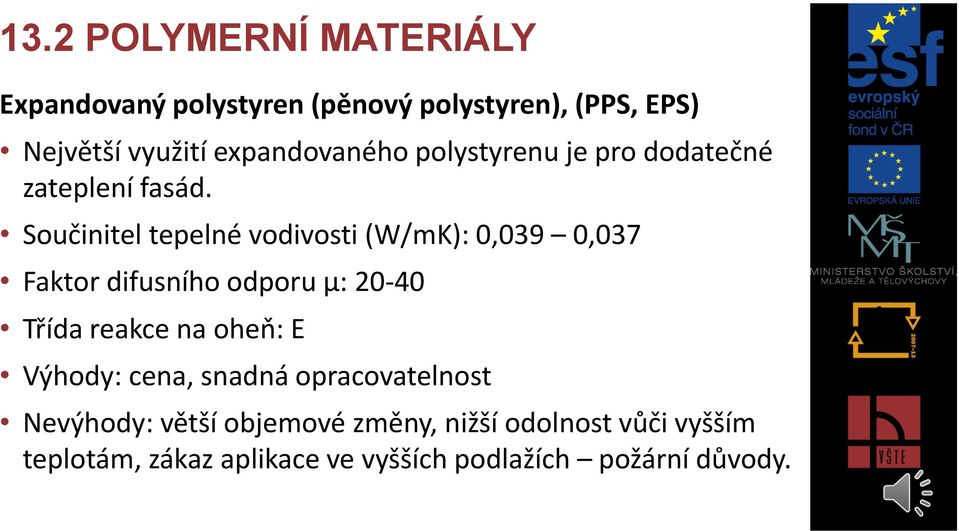

6 13.2 POLYMERNÍ MATERIÁLY Expandovaný polystyren (pěnový polystyren), (PPS, EPS) Největší využití expandovaného polystyrenu je pro dodatečné zateplení fasád. Součinitel tepelné vodivosti (W/mK): 0,039 0,037 Faktor difusního odporu µ: Třída reakce na oheň: E Výhody: cena, snadná opracovatelnost Nevýhody: větší objemové změny, nižší odolnost vůči vyšším teplotám, zákaz aplikace ve vyšších podlažích požární důvody.

7 13.2 POLYMERNÍ MATERIÁLY Expandovaný polystyren (pěnový polystyren), (PPS, EPS) tzv. šedý nebo černý polystyren Součinitel tepelné vodivosti (W/mK): 0,032 0,031 Faktor difusního odporu µ: Třída reakce na oheň: E Výhody: lepší tepelně izolační vlastnosti o 15-20% oproti expandovanému polystyrénu, pevnost Nevýhody: cena, vyšší požadavky na provádění (technologie) Vylepšených tepelně izolačních vlastností je dosaženo přídavkem uhlíkových nanočástic.

8 13.2 POLYMERNÍ MATERIÁLY Extrudovaný polystyren (XPS) Využívá se především k izolaci základů, nebo ve skladbách střech s obráceným pořadí vrstev. Materiál má uzavřené póry, je proto nenasákavý a lze ho použít ve vlhkém prostředí. Součinitel tepelné vodivosti (W/mK): 0,035 Faktor difusního odporu µ: Třída reakce na oheň: C1 Výhody: lepší mechanické vlastnosti než PPS, velmi nízká nasákavost, snadná opracovatelnost Nevýhody: vyšší cena, objemové změny

9 13.2 POLYMERNÍ MATERIÁLY Pěnový polyuretan (PUR) Jedná se o vysoce účinnou tepelnou izolaci s velmi nízkým součinitelem tepelné vodivosti. Součinitel tepelné vodivosti (W/mK): 0,028-0,022 Faktor difusního odporu µ: Třída reakce na oheň: E-B2 Výhody: nízká nasákavost, vysoká pevnost, výborné tepelně izolační vlastnosti, vysoká přilnavost k podkladu Nevýhody: vyšší cena, neodolává UV záření (nutný ochranný nátěr), při provádění nutné vhodné klimatické podmínky

10 13.2 POLYMERNÍ MATERIÁLY Polyizokyanurát (PIR) Jedná se o vysoce účinnou tepelnou izolaci s velmi nízkým součinitelem tepelné vodivosti. Součinitel tepelné vodivosti (W/mK): 0,022 Faktor difusního odporu µ: 35 Třída reakce na oheň: B2 Výhody: nulová nasákavost, vyšší pevnost než PUR, výborné tepelně izolační vlastnosti, vysoká přilnavost k podkladu Nevýhody: vyšší cena, neodolává UV záření (nutný ochranný nátěr), při provádění nutné vhodné klimatické podmínky

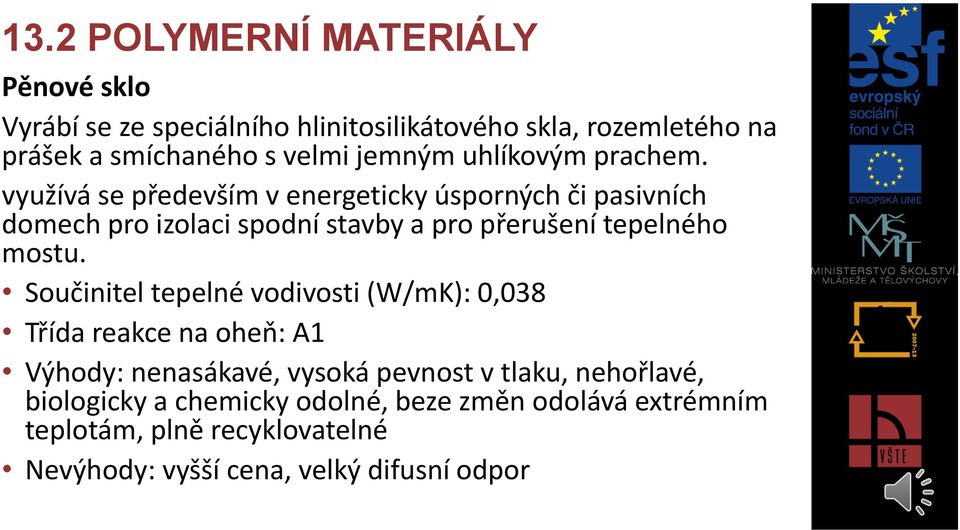

11 13.2 POLYMERNÍ MATERIÁLY Pěnové sklo Vyrábí se ze speciálního hlinitosilikátového skla, rozemletého na prášek a smíchaného s velmi jemným uhlíkovým prachem. využívá se především v energeticky úsporných či pasivních domech pro izolaci spodní stavby a pro přerušení tepelného mostu. Součinitel tepelné vodivosti (W/mK): 0,038 Třída reakce na oheň: A1 Výhody: nenasákavé, vysoká pevnost v tlaku, nehořlavé, biologicky a chemicky odolné, beze změn odolává extrémním teplotám, plně recyklovatelné Nevýhody: vyšší cena, velký difusní odpor

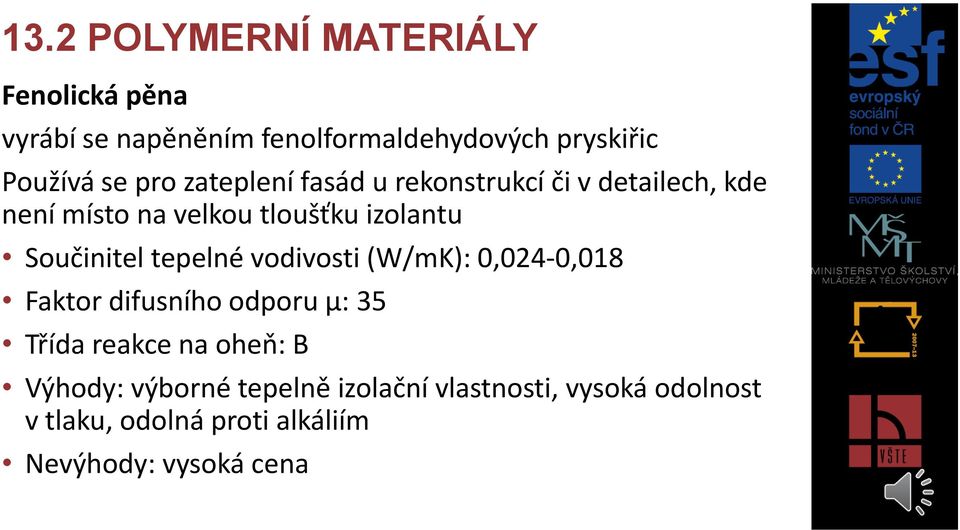

12 13.2 POLYMERNÍ MATERIÁLY Fenolická pěna vyrábí se napěněním fenolformaldehydových pryskiřic Používá se pro zateplení fasád u rekonstrukcí či v detailech, kde není místo na velkou tloušťku izolantu Součinitel tepelné vodivosti (W/mK): 0,024-0,018 Faktor difusního odporu µ: 35 Třída reakce na oheň: B Výhody: výborné tepelně izolační vlastnosti, vysoká odolnost v tlaku, odolná proti alkáliím Nevýhody: vysoká cena

13 13.2 POLYMERNÍ MATERIÁLY Aerogelové izolace Aerogel je porézní ultralehký materiál vyráběný odstraněním kapalné části z gelu. Vnitřní struktura aerogelu se skládá z křemičitých dutých koulí o velikosti řádově několika nanometrů. Součinitel tepelné vodivosti (W/mK): 0,012-0,016 Dobře tlumí vibrace a zvuk. Materiál má 40krát lepší izolační vlastnosti než sklo a přitom váží jen tisícinu jeho hmotnosti. Jeho průmyslovému používání brání zejména fakt, že při styku s vodou se mění opět na gel.

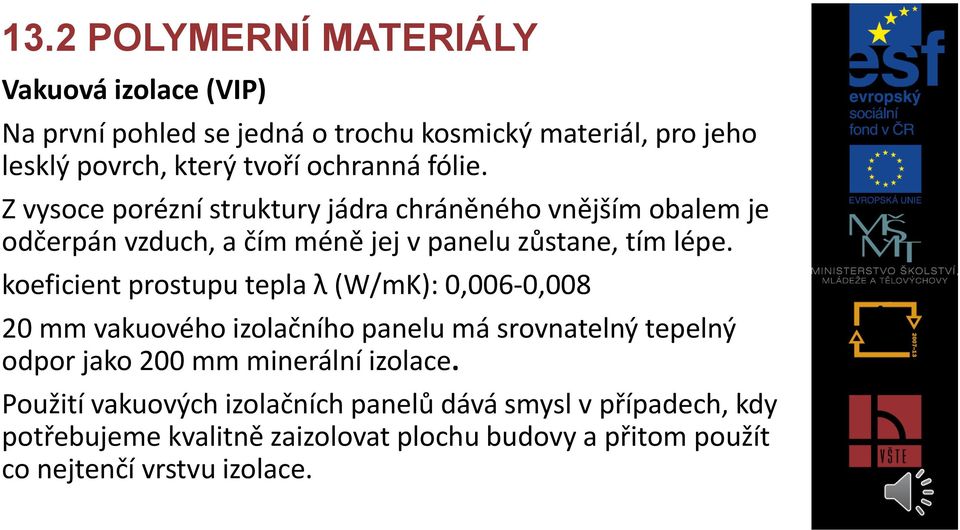

14 13.2 POLYMERNÍ MATERIÁLY Vakuová izolace (VIP) Na první pohled se jedná o trochu kosmický materiál, pro jeho lesklý povrch, který tvoří ochranná fólie. Z vysoce porézní struktury jádra chráněného vnějším obalem je odčerpán vzduch, a čím méně jej v panelu zůstane, tím lépe. koeficient prostupu tepla λ (W/mK): 0,006-0, mm vakuového izolačního panelu má srovnatelný tepelný odpor jako 200 mm minerální izolace. Použití vakuových izolačních panelů dává smysl v případech, kdy potřebujeme kvalitně zaizolovat plochu budovy a přitom použít co nejtenčí vrstvu izolace.

15 13.3 NEROSTNÉ MATERIÁLY Minerální / skelná vata Kamenná vata z vulkanické horniny Skelná vata z písku nebo recyklátu skla provedení deskové nebo ve formě foukané Součinitel tepelné vodivosti (W/mK): 0,030 0,042 Faktor difusního odporu µ: 1 Třída reakce na oheň: A1 Výhody: možnost aplikovat do libovolné výšky budovy, odolnost vůči mikroorganismům, recyklovatelnost odpadu, dlouhá životnost Nevýhody: nevhodné do vlhkého prostředí, vyšší cena v porovnání s polystyrenem

16 13.4 PŘÍRODNÍ MATERIÁLY Dřevovláknité izolace Dřevovláknité desky jsou vyráběny z dřevní hmoty - dřevních vláken. Dřevovláknitá izolace má široké spektrum využití, a to například v interiéru, na střechách, na fasádu či k zateplení stěn, podlahy. Součinitel tepelné vodivosti (W/mK): 0,039 0,048 Faktor difusního odporu µ: 2-5 Třída reakce na oheň: E Vhodný materiál při realizaci difúzně otevřeného systému Nevýhody: pořizovací cena, větší objemová hmotnost

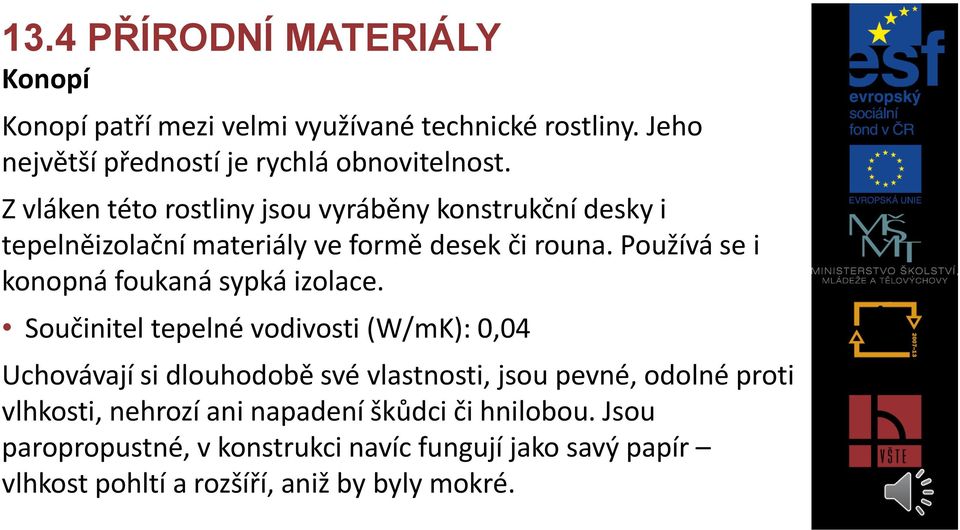

17 13.4 PŘÍRODNÍ MATERIÁLY Konopí Konopí patří mezi velmi využívané technické rostliny. Jeho největší předností je rychlá obnovitelnost. Z vláken této rostliny jsou vyráběny konstrukční desky i tepelněizolační materiály ve formě desek či rouna. Používá se i konopná foukaná sypká izolace. Součinitel tepelné vodivosti (W/mK): 0,04 Uchovávají si dlouhodobě své vlastnosti, jsou pevné, odolné proti vlhkosti, nehrozí ani napadení škůdci či hnilobou. Jsou paropropustné, v konstrukci navíc fungují jako savý papír vlhkost pohltí a rozšíří, aniž by byly mokré.

18 13.4 PŘÍRODNÍ MATERIÁLY Celulóza Celulózové tepelněizolační materiály se vyrábějí z recyklovaného novinového papíru. Izolace je aplikována foukáním, lze jí vyplnit jakékoli, i obtížně dostupné dutiny. Při použití tohoto materiálu je nutné počítat s takzvaným sedáním, při aplikaci je proto nutné hmotu zhutnit. Součinitel tepelné vodivosti (W/mK): 0,039 v konstrukci se chová jako savý papír, to znamená, že na sebe naváže vlhkost ze zdiva a rovnoměrně ji předá dál.

19 13.4 PŘÍRODNÍ MATERIÁLY Sláma Sláma je jeden z nejobvyklejších stavebních i tepelněizolačních materiálů našich předků a její obliba v současnosti opět roste. Ke slovu přichází zase ve všech oblastech jako součást zdících materiálů nepálených cihel, případně hliněných omítek, jako střešní krytina, tepelná izolace, případně i součást nábytku. Podstatnou nevýhodou je nízká odolnost proti vlhkosti, slaměnou izolaci je proto nutné před ní dobře chránit, například omítkou či obkladem. Součinitel tepelné vodivosti (W/mK): 0,1

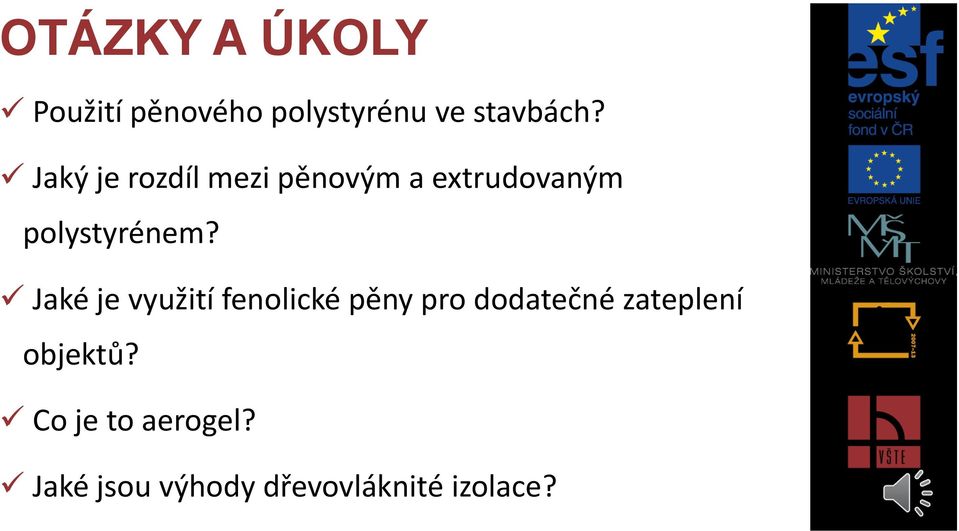

20 OTÁZKY A ÚKOLY Použití pěnového polystyrénu ve stavbách? Jaký je rozdíl mezi pěnovým a extrudovaným polystyrénem? Jaké je využití fenolické pěny pro dodatečné zateplení objektů? Co je to aerogel? Jaké jsou výhody dřevovláknité izolace?
