D.1.1.a.02 MATERIÁLOVÉ STANDARDY

Transkript

1 NÁSTAVBA OBJEKTU E II.ETAPA DISPOZIČNÍ ÚPRAVY 5.NP na pozemku p.č.25/2 v katastrálním území České Budějovice 7 D.1.1.a.02 MATERIÁLOVÉ STANDARDY DOKUMENTACE PRO PROVEDENÍ STAVBY GENERÁLNÍ PROJEKTANT STAVBY ALFAPLAN s.r.o. Žižkova 12, České Budějovice IČ: INVESTOR Vězeňská služba České republiky sídlem se sídlem Soudní 1672/1a, Praha 4 IČ: ZODPOVĚDNÝ PROJEKTANT VYPRACOVAL Ing. Pavel Čurda Žižkova 12, České Budějovice Tel.: Ing. Pavel Čurda, Ing. Štěpán Kadlec Žižkova 12, České Budějovice Tel.: Datum Číslo zakázky Číslo přílohy Číslo kopie ZÁŘÍ D.1.1.a.02

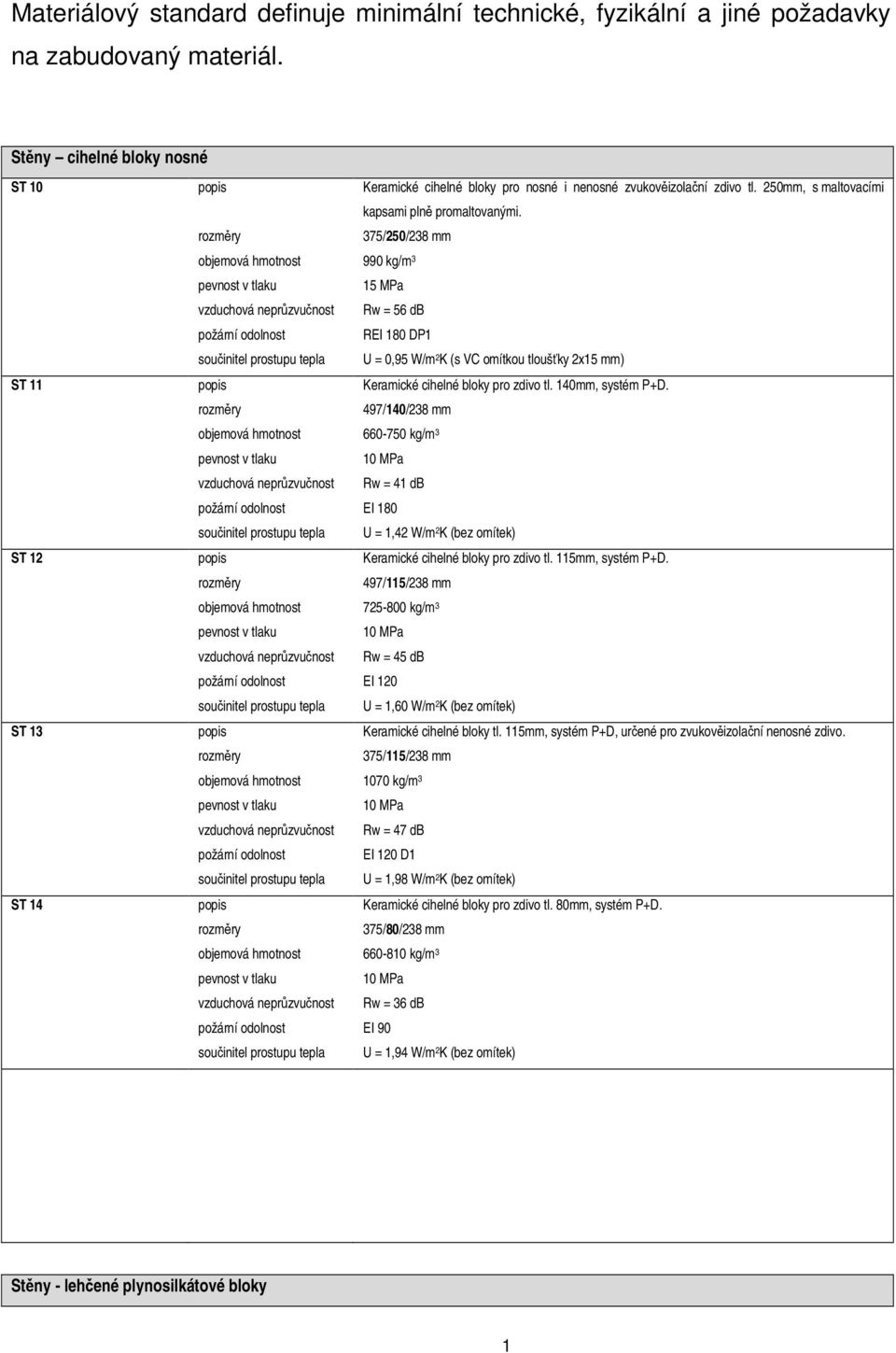

2 Materiálový standard definuje minimální technické, fyzikální a jiné požadavky na zabudovaný materiál. Stěny cihelné bloky nosné ST 10 popis Keramické cihelné bloky pro nosné i nenosné zvukověizolační zdivo tl. 250mm, s maltovacími kapsami plně promaltovanými. 375/250/238 mm objemová hmotnost 990 kg/m 3 15 MPa vzduchová neprůzvučnost Rw = 56 db požární odolnost REI 180 DP1 součinitel prostupu tepla U = 0,95 W/m 2 K (s VC omítkou tloušťky 2x15 mm) ST 11 popis Keramické cihelné bloky pro zdivo tl. 140mm, systém P+D. 497/140/238 mm objemová hmotnost kg/m 3 vzduchová neprůzvučnost Rw = 41 db požární odolnost EI 180 součinitel prostupu tepla U = 1,42 W/m 2 K (bez omítek) ST 12 popis Keramické cihelné bloky pro zdivo tl. 115mm, systém P+D. 497/115/238 mm objemová hmotnost kg/m 3 vzduchová neprůzvučnost Rw = 45 db požární odolnost EI 120 součinitel prostupu tepla U = 1,60 W/m 2 K (bez omítek) ST 13 popis Keramické cihelné bloky tl. 115mm, systém P+D, určené pro zvukověizolační nenosné zdivo. 375/115/238 mm objemová hmotnost 1070 kg/m 3 vzduchová neprůzvučnost Rw = 47 db požární odolnost EI 120 D1 součinitel prostupu tepla U = 1,98 W/m 2 K (bez omítek) ST 14 popis Keramické cihelné bloky pro zdivo tl. 80mm, systém P+D. 375/80/238 mm objemová hmotnost kg/m 3 vzduchová neprůzvučnost Rw = 36 db požární odolnost EI 90 součinitel prostupu tepla U = 1,94 W/m 2 K (bez omítek) Stěny - lehčené plynosilkátové bloky 1

3 ST 15 popis Hladké tvárnice z autoklávového pórobetonu s perem, drážkou a úchop. kapsou pro zdivo tl. 200mm pro nosné i nenosné vnitřní stěny, požární a výplňové stěny. 200/249/599 mm 4,2 MPa (značka pórobetonu P4-500) vzduchová neprůzvučnost 43 db požární odolnost EI 180 součinitel prostupu tepla U = 0,62 W/m 2 K (bez omítek) ST 16 popis Hladké tvárnice z autoklávového pórobetonu pro zdivo tl. 100mm pro nenosné vnitřní stěny, požární stěny, přizdívky a obezdívky v interiérech. 100/249/599 mm 2,8 MPa (značka pórobetonu P2-500) vzduchová neprůzvučnost 37 db požární odolnost EI 120 součinitel prostupu tepla U = 1,30 W/m 2 K (bez omítek) ST 17 popis Hladké tvárnice z autoklávového pórobetonu pro zdivo tl. 75mm pro nenosné vnitřní stěny, přizdívky a obezdívky v interiérech. 75/249/599 mm 2,8 MPa (značka pórobetonu P2-500) vzduchová neprůzvučnost 34 db požární odolnost EI 120 součinitel prostupu tepla U = 1,72 W/m 2 K (bez omítek) ST 18 popis Hladké tvárnice z autoklávového pórobetonu pro zdivo tl. 125mm pro nenosné vnitřní stěny, požární stěny, přizdívky a obezdívky v interiérech. 125/249/599 mm 2,8 MPa (značka pórobetonu P2-500) vzduchová neprůzvučnost 39 db požární odolnost EI 180 součinitel prostupu tepla U = 1,04 W/m 2 K (bez omítek) Minerální a skelné plsti izolace stěn, střech a podhledů MP 1 Popis Desky z minerální plsti vhodné pro izolace vnějších stěn, do roštu, suchým způsobem, mechanicky charakteristická hodnota kotvené do konstrukce zdiva, s požadavkem na objemovou hmotnost >50 kg/m 3. λ = 0,035 W/mK 0,50 kn/m 3 MP 2 popis Desky z minerální plsti vhodné jako izolace podhledů a stropů, předsazené stěny s požadavkem na charakteristická hodnota objemovou hmotnost >40 kg/m 3. λ = 0,035 W/mK 0,40 kn/m 3 MP 3 popis Rohože ze skelné plsti vhodné jako izolace podhledů, do mezistropů, mezi a pod krokve. charakteristická hodnota λ = 0,033 W/mK 0,20 kn/m 3 2

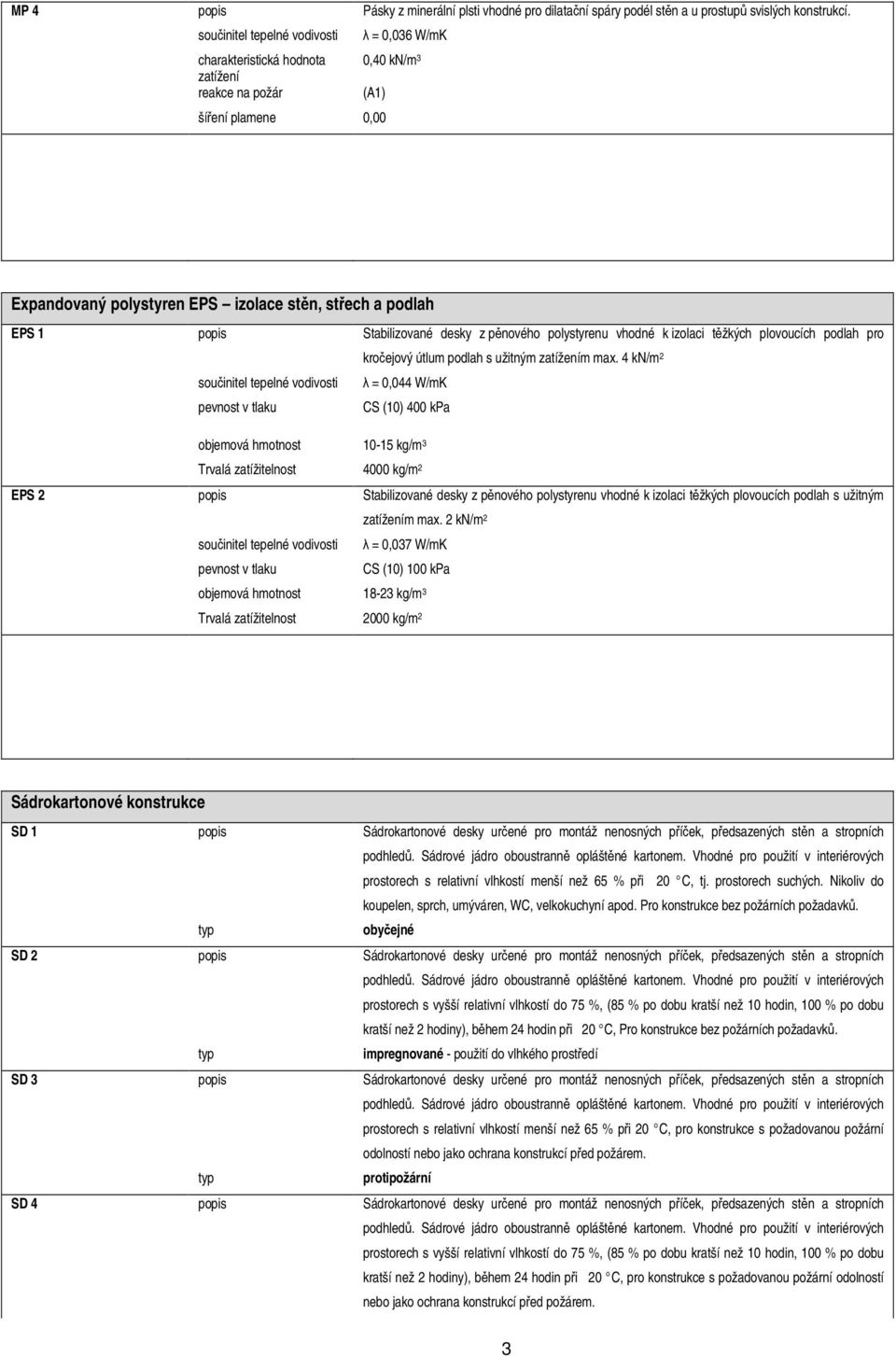

4 MP 4 popis Pásky z minerální plsti vhodné pro dilatační spáry podél stěn a u prostupů svislých konstrukcí. λ = 0,036 W/mK charakteristická hodnota 0,40 kn/m 3 Expandovaný polystyren EPS izolace stěn, střech a podlah EPS 1 popis Stabilizované desky z pěnového polystyrenu vhodné k izolaci těžkých plovoucích podlah pro kročejový útlum podlah s užitným m max. 4 kn/m 2 λ = 0,044 W/mK CS (10) 400 kpa objemová hmotnost kg/m 3 Trvalá zatížitelnost 4000 kg/m 2 EPS 2 popis Stabilizované desky z pěnového polystyrenu vhodné k izolaci těžkých plovoucích podlah s užitným m max. 2 kn/m 2 λ = 0,037 W/mK CS (10) 100 kpa objemová hmotnost kg/m 3 Trvalá zatížitelnost 2000 kg/m 2 Sádrokartonové konstrukce SD 1 popis Sádrokartonové desky určené pro montáž nenosných příček, předsazených stěn a stropních prostorech s relativní vlhkostí menší než 65 % při 20 C, tj. prostorech suchých. Nikoliv do koupelen, sprch, umýváren, WC, velkokuchyní apod. Pro konstrukce bez požárních požadavků. typ obyčejné SD 2 popis Sádrokartonové desky určené pro montáž nenosných příček, předsazených stěn a stropních prostorech s vyšší relativní vlhkostí do 75 %, (85 % po dobu kratší než 10 hodin, 100 % po dobu kratší než 2 hodiny), během 24 hodin při 20 C, Pro konstrukce bez požárních požadavků. typ impregnované - použití do vlhkého prostředí SD 3 popis Sádrokartonové desky určené pro montáž nenosných příček, předsazených stěn a stropních prostorech s relativní vlhkostí menší než 65 % při 20 C, pro konstrukce s požadovanou požární odolností nebo jako ochrana konstrukcí před požárem. typ protipožární SD 4 popis Sádrokartonové desky určené pro montáž nenosných příček, předsazených stěn a stropních prostorech s vyšší relativní vlhkostí do 75 %, (85 % po dobu kratší než 10 hodin, 100 % po dobu kratší než 2 hodiny), během 24 hodin při 20 C, pro konstrukce s požadovanou požární odolností nebo jako ochrana konstrukcí před požárem. 3

5 typ protipožární, impregnované - použití do vlhkého prostředí Izolace vodotěsné - pásy IF 1 popis Strukturovaná dělicí vrstva pro větrané i nevětrané šikmé střechy s plechovou krytinou, 8 mm vysoká strukturovaná rohož ve tvaru nopů zajišťuje permanentní omývání spodní strany plechových šárů vzduchem. Je to difuzně otevřený nosný pás (3-vrstvý pás pro bedněné šikmé střechy vyroben kombinací odolných difuzně otevřených textilií s vloženým vodotěsným filmem) s nakašírovanou polypropylénovou strukturovanou rohoží ve tvaru nopů. hmotnost (gramáž) 380 g/m 2 výška nopů cca. 8 mm krycí šířka cca. 1,4 m hodnota rd 0,02 m třída E, EN Povlakové krytiny PK 1 popis Zátěžová vinylová podlahovina. tloušťka 2 mm oblast použití dle EN /42 reakce na oheň C/s1 min. R9 PK 2 popis Zátěžová vinylová podlahovina s protiskluznou úpravou. Protiskluznost zajišťuje směs křemíku a karborundu, (vlhké provozy). tloušťka celková 2 mm, tl. nášlapné vrstvy 0,7mm oblast použití dle EN /42 reakce na oheň C/s1 R10 A PK 3 popis Zátěžová vinylová podlahovina, vyšší zátěžová třída. Použití v prostorách se zvýšeným provozem. tloušťka 2,5 mm reakce na oheň C/s1 min. R9 Keramické dlažby DL 1 popis Keramická slinutá dlažba. oblast použití dle EN /42 koeficient smykového tření 0,5 R9 DL 2 popis Keramická slinutá dlažba, vyšší zátěžová třída. Použití v prostorách se zvýšeným provozem. koeficient smykového tření 0,5 4
