ATHENA POLE 1 POLE 2 POLE 3 POLE 4 POLE 5 POLE 6 POLE 7 POLE 8 POLE 9 AT BL 1 L N PF F Napájení

Transkript

1

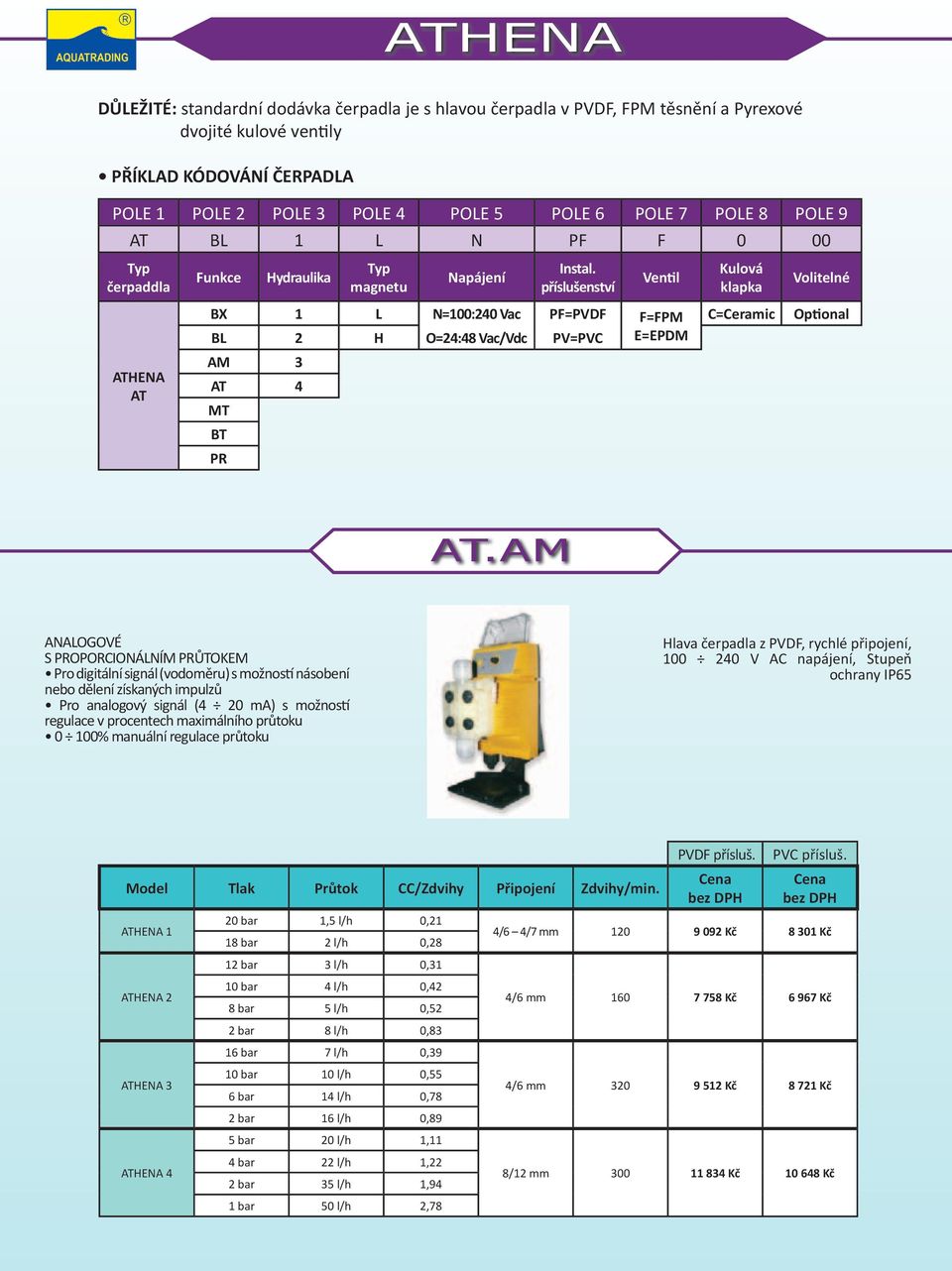

2 ATHENA DŮLEŽITÉ: standardní dodávka čerpadla je s hlavou čerpadla v PVDF, FPM těsnění a Pyrexové dvojité kulové ventily PŘÍKLAD KÓDOVÁNÍ ČERPADLA POLE 1 POLE 2 POLE 3 POLE 4 POLE 5 POLE 6 POLE 7 POLE 8 POLE 9 AT BL 1 L N PF F 0 00 Typ čerpaddla ATHENA AT Funkce Hydraulika Typ magnetu Napájení Instal. příslušenství Ventil BX 1 L N=100:240 Vac PF=PVDF F=FPM BL 2 H O=24:48 Vac/Vdc PV=PVC E=EPDM AM 3 AT 4 MT BT PR Kulová klapka C=Ceramic Volitelné Optional AT.AM ANALOGOVÉ S PROPORCIONÁLNÍM PRŮTOKEM Pro digitální signál (vodoměru) s možností násobení nebo dělení získaných impulzů Pro analogový signál (4 20 ma) s možností regulace v procentech maximálního průtoku 0 100% manuální regulace průtoku Hlava čerpadla z PVDF, rychlé připojení, V AC napájení, Stupeň ochrany IP65 Model Tlak Průtok CC/Zdvihy Připojení Zdvihy/min. ATHENA 1 ATHENA 2 ATHENA 3 ATHENA 4 20 bar 1,5 l/h 0,21 18 bar 2 l/h 0,28 12 bar 3 l/h 0,31 10 bar 4 l/h 0,42 8 bar 5 l/h 0,52 2 bar 8 l/h 0,83 16 bar 7 l/h 0,39 10 bar 10 l/h 0,55 6 bar 14 l/h 0,78 2 bar 16 l/h 0,89 5 bar 20 l/h 1,11 4 bar 22 l/h 1,22 2 bar 35 l/h 1,94 1 bar 50 l/h 2,78 PVDF přísluš. PVC přísluš. 4/6 4/7 mm Kč Kč 4/6 mm Kč Kč 4/6 mm Kč Kč 8/12 mm Kč Kč

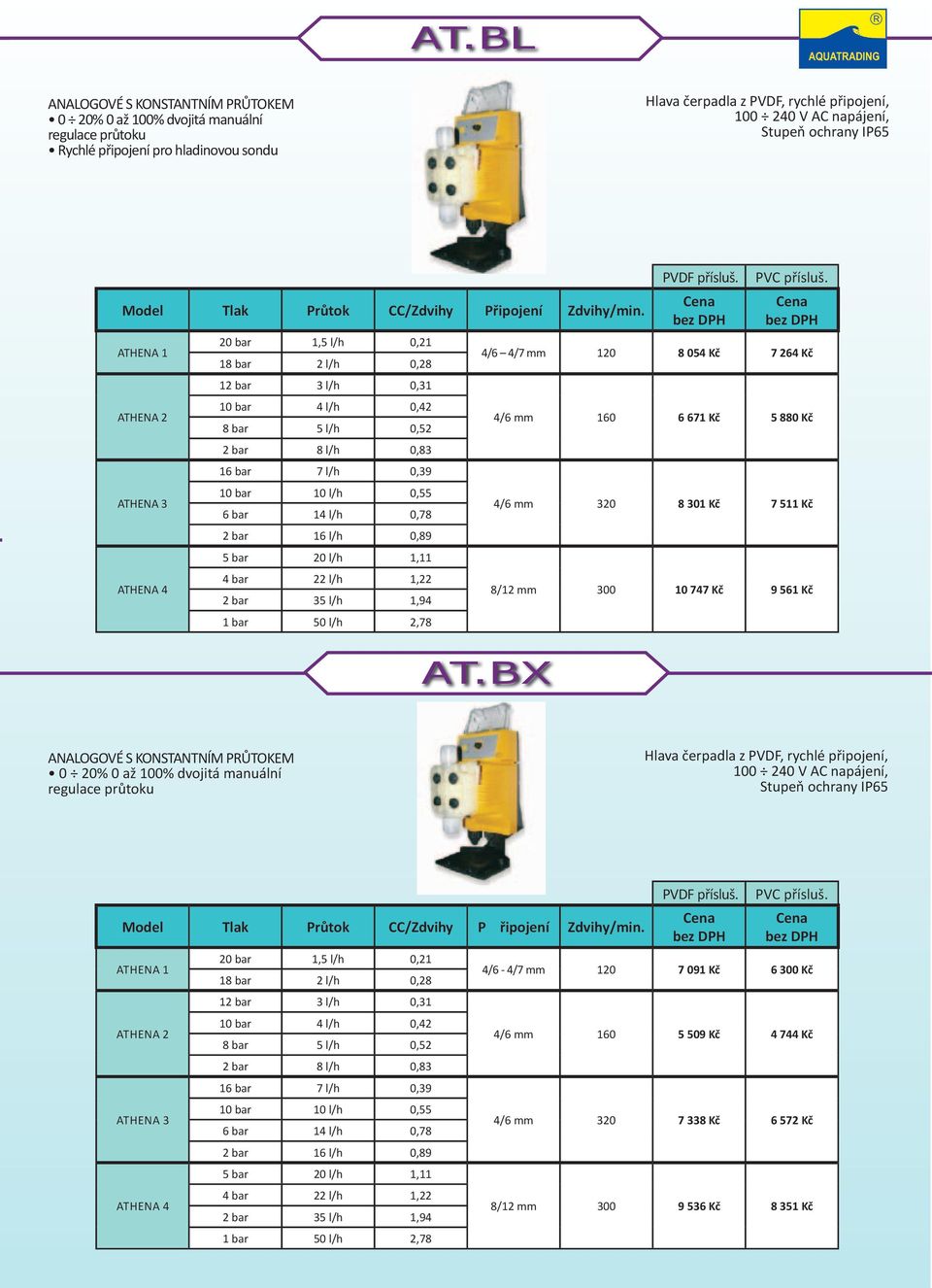

3 AT.BL ANALOGOVÉ S KONSTANTNÍM PRŮTOKEM 0 20% 0 až 100% dvojitá manuální regulace průtoku Rychlé připojení pro hladinovou sondu Hlava čerpadla z PVDF, rychlé připojení, V AC napájení, Stupeň ochrany IP65 Model Tlak Průtok CC/Zdvihy Připojení Zdvihy/min. ATHENA 1 ATHENA 2 ATHENA 3 ATHENA 4 20 bar 1,5 l/h 0,21 18 bar 2 l/h 0,28 12 bar 3 l/h 0,31 10 bar 4 l/h 0,42 8 bar 5 l/h 0,52 2 bar 8 l/h 0,83 16 bar 7 l/h 0,39 10 bar 10 l/h 0,55 6 bar 14 l/h 0,78 2 bar 16 l/h 0,89 5 bar 20 l/h 1,11 4 bar 22 l/h 1,22 2 bar 35 l/h 1,94 1 bar 50 l/h 2,78 PVDF přísluš. PVC přísluš. 4/6 4/7 mm Kč Kč AT.BX 4/6 mm Kč Kč 4/6 mm Kč Kč 8/12 mm Kč Kč ANALOGOVÉ S KONSTANTNÍM PRŮTOKEM 0 20% 0 až 100% dvojitá manuální regulace průtoku Hlava čerpadla z PVDF, rychlé připojení, V AC napájení, Stupeň ochrany IP65 Model Tlak Průtok CC/Zdvihy P řipojení Zdvihy/min. Athena 1 Athena 2 Athena 3 Athena 4 20 bar 1,5 l/h 0,21 18 bar 2 l/h 0,28 12 bar 3 l/h 0,31 10 bar 4 l/h 0,42 8 bar 5 l/h 0,52 2 bar 8 l/h 0,83 16 bar 7 l/h 0,39 10 bar 10 l/h 0,55 6 bar 14 l/h 0,78 2 bar 16 l/h 0,89 5 bar 20 l/h 1,11 4 bar 22 l/h 1,22 2 bar 35 l/h 1,94 1 bar 50 l/h 2,78 PVDF přísluš. PVC přísluš. 4/6-4/7 mm Kč Kč 4/6 mm Kč Kč 4/6 mm Kč Kč 8/12 mm Kč Kč

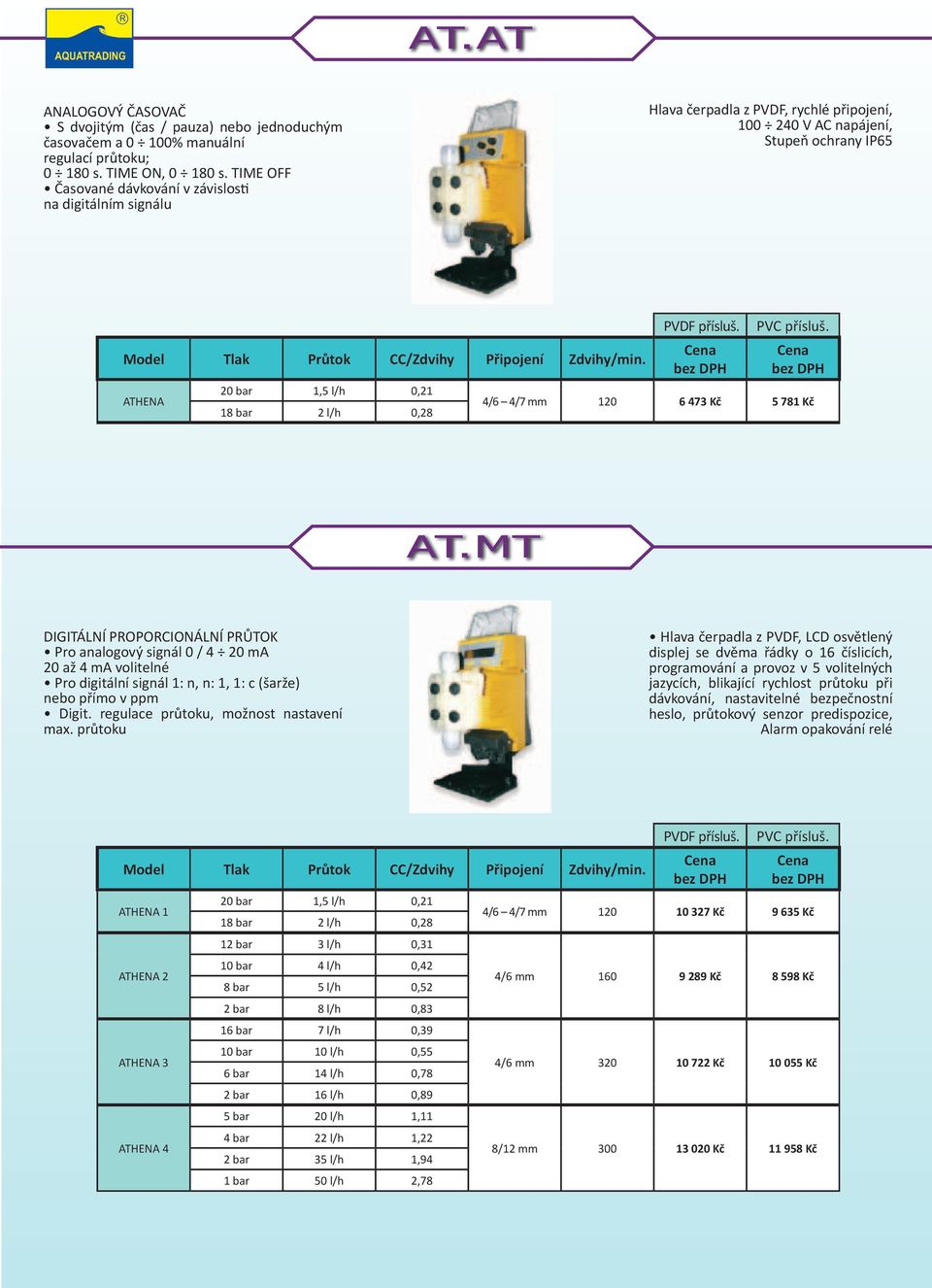

4 AT.AT ANALOGOVÝ ČASOVAČ S dvojitým (čas / pauza) nebo jednoduchým časovačem a 0 100% manuální regulací průtoku; s. TIME ON, s. TIME OFF Časované dávkování v závislosti na digitálním signálu Hlava čerpadla z PVDF, rychlé připojení, V AC napájení, Stupeň ochrany IP65 Model Tlak Průtok CC/Zdvihy Připojení Zdvihy/min. ATHENA 20 bar 1,5 l/h 0,21 18 bar 2 l/h 0,28 PVDF přísluš. PVC přísluš. 4/6 4/7 mm Kč Kč AT.MT DIGITÁLNÍ PROPORCIONÁLNÍ PRŮTOK Pro analogový signál 0 / 4 20 ma 20 až 4 ma volitelné Pro digitální signál 1: n, n: 1, 1: c (šarže) nebo přímo v ppm Digit. regulace průtoku, možnost nastavení max. průtoku Hlava čerpadla z PVDF, LCD osvětlený displej se dvěma řádky o 16 číslicích, programování a provoz v 5 volitelných jazycích, blikající rychlost průtoku při dávkování, nastavitelné bezpečnostní heslo, průtokový senzor predispozice, Alarm opakování relé Model Tlak Průtok CC/Zdvihy Připojení Zdvihy/min. ATHENA 1 ATHENA 2 ATHENA 3 ATHENA 4 20 bar 1,5 l/h 0,21 18 bar 2 l/h 0,28 12 bar 3 l/h 0,31 10 bar 4 l/h 0,42 8 bar 5 l/h 0,52 2 bar 8 l/h 0,83 16 bar 7 l/h 0,39 10 bar 10 l/h 0,55 6 bar 14 l/h 0,78 2 bar 16 l/h 0,89 5 bar 20 l/h 1,11 4 bar 22 l/h 1,22 2 bar 35 l/h 1,94 1 bar 50 l/h 2,78 PVDF přísluš. PVC přísluš. 4/6 4/7 mm Kč Kč 4/6 mm Kč Kč 4/6 mm Kč Kč 8/12 mm Kč Kč

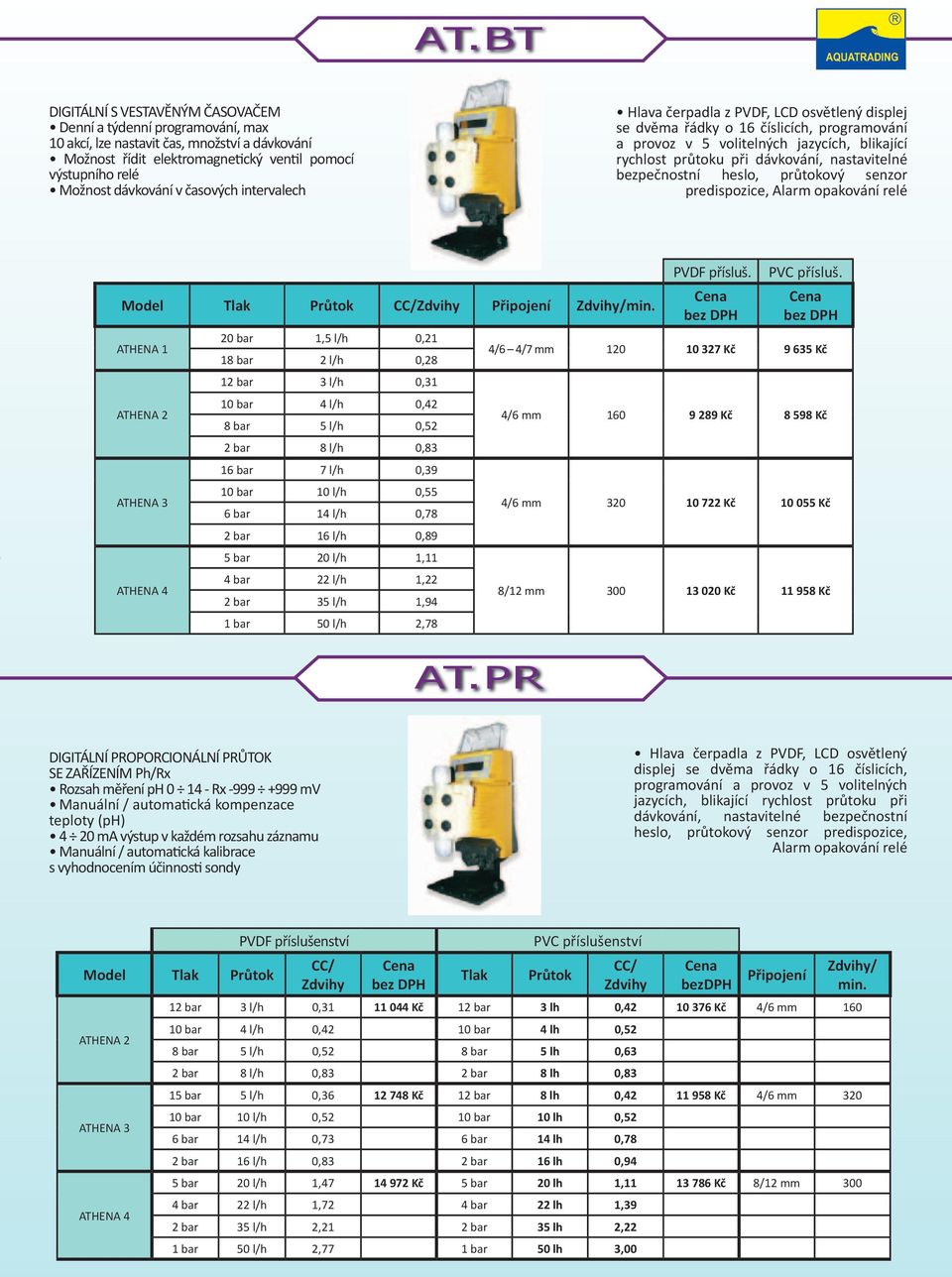

5 AT.BT DIGITÁLNÍ S VESTAVĚNÝM ČASOVAČEM Denní a týdenní programování, max 10 akcí, lze nastavit čas, množství a dávkování Možnost řídit elektromagnetický ventil pomocí výstupního relé Možnost dávkování v časových intervalech Hlava čerpadla z PVDF, LCD osvětlený displej se dvěma řádky o 16 číslicích, programování a provoz v 5 volitelných jazycích, blikající rychlost průtoku při dávkování, nastavitelné bezpečnostní heslo, průtokový senzor predispozice, Alarm opakování relé Model Tlak Průtok CC/Zdvihy Připojení Zdvihy/min. ATHENA 1 ATHENA 2 ATHENA 3 ATHENA 4 20 bar 1,5 l/h 0,21 18 bar 2 l/h 0,28 12 bar 3 l/h 0,31 10 bar 4 l/h 0,42 8 bar 5 l/h 0,52 2 bar 8 l/h 0,83 16 bar 7 l/h 0,39 10 bar 10 l/h 0,55 6 bar 14 l/h 0,78 2 bar 16 l/h 0,89 5 bar 20 l/h 1,11 4 bar 22 l/h 1,22 2 bar 35 l/h 1,94 1 bar 50 l/h 2,78 AT.PR PVDF přísluš. PVC přísluš. 4/6 4/7 mm Kč Kč 4/6 mm Kč Kč 4/6 mm Kč Kč 8/12 mm Kč Kč DIGITÁLNÍ PROPORCIONÁLNÍ PRŮTOK SE ZAŘÍZENÍM Ph/Rx Rozsah měření ph Rx mv Manuální / automatická kompenzace teploty (ph) 4 20 ma výstup v každém rozsahu záznamu Manuální / automatická kalibrace s vyhodnocením účinnosti sondy Hlava čerpadla z PVDF, LCD osvětlený displej se dvěma řádky o 16 číslicích, programování a provoz v 5 volitelných jazycích, blikající rychlost průtoku při dávkování, nastavitelné bezpečnostní heslo, průtokový senzor predispozice, Alarm opakování relé PVDF příslušenství PVC příslušenství CC/ CC/ Model Tlak Průtok Tlak Průtok Zdvihy Zdvihy bezdph Připojení Zdvihy/ min. 12 bar 3 l/h 0, Kč 12 bar 3 lh 0, Kč 4/6 mm 160 ATHENA 2 ATHENA 3 ATHENA 4 10 bar 4 l/h 0,42 10 bar 4 lh 0,52 8 bar 5 l/h 0,52 8 bar 5 lh 0,63 2 bar 8 l/h 0,83 2 bar 8 lh 0,83 15 bar 5 l/h 0, Kč 12 bar 8 lh 0, Kč 4/6 mm bar 10 l/h 0,52 10 bar 10 lh 0,52 6 bar 14 l/h 0,73 6 bar 14 lh 0,78 2 bar 16 l/h 0,83 2 bar 16 lh 0,94 5 bar 20 l/h 1, Kč 5 bar 20 lh 1, Kč 8/12 mm bar 22 l/h 1,72 4 bar 22 lh 1,39 2 bar 35 l/h 2,21 2 bar 35 lh 2,22 1 bar 50 l/h 2,77 1 bar 50 lh 3,00

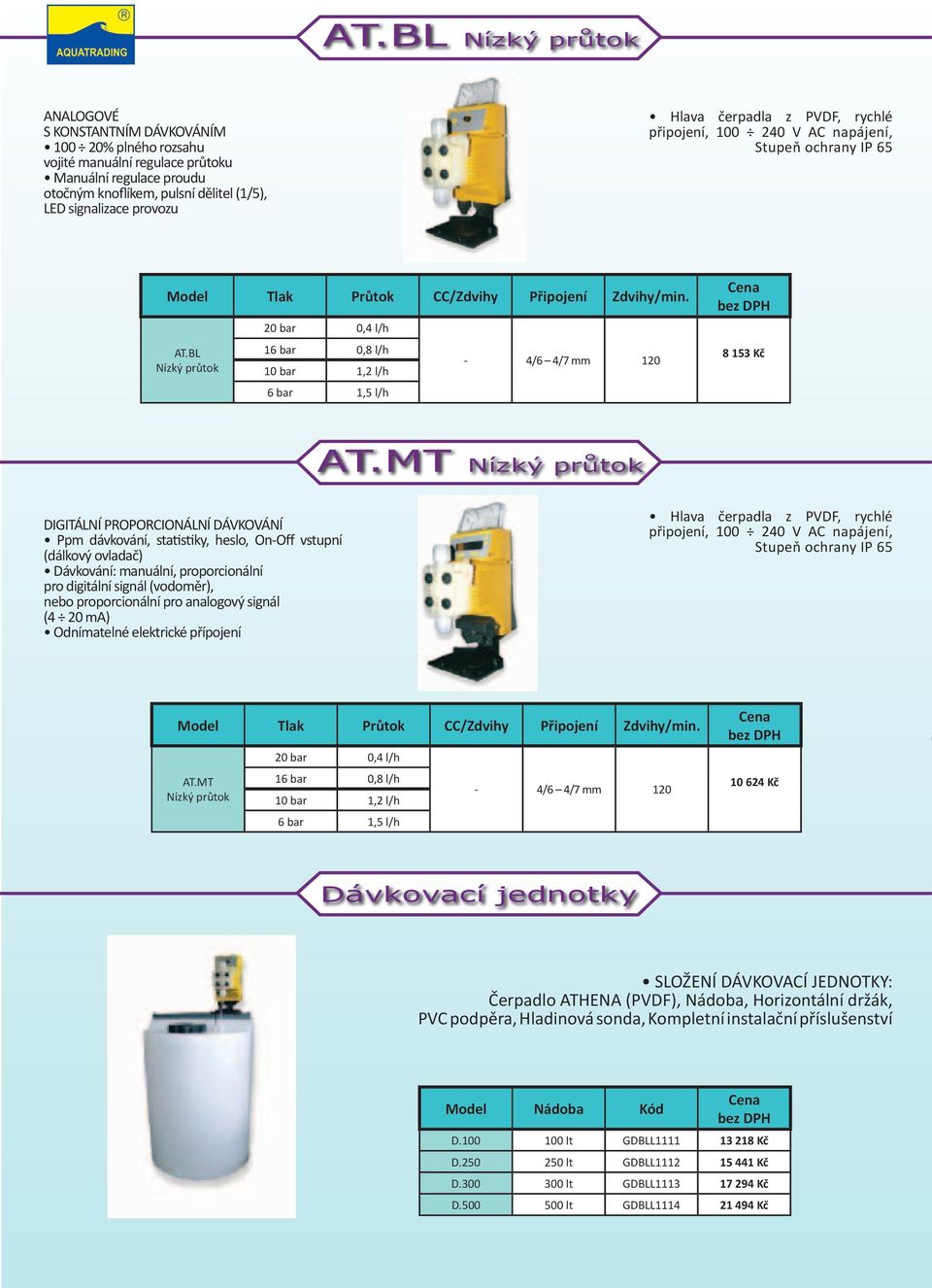

6 AT.BL Nízký průtok ANALOGOVÉ S KONSTANTNÍM DÁVKOVÁNÍM % plného rozsahu vojité manuální regulace průtoku Manuální regulace proudu otočným knoflíkem, pulsní dělitel (1/5), LED signalizace provozu Hlava čerpadla z PVDF, rychlé připojení, V AC napájení, Stupeň ochrany IP 65 Model Tlak Průtok CC/Zdvihy Připojení Zdvihy/min. AT.BL Nízký průtok 20 bar 0,4 l/h 16 bar 0,8 l/h 10 bar 1,2 l/h 6 bar 1,5 l/h - 4/6 4/7 mm Kč AT.MT Nízký průtok DIGITÁLNÍ PROPORCIONÁLNÍ DÁVKOVÁNÍ Ppm dávkování, statistiky, heslo, On-Off vstupní (dálkový ovladač) Dávkování: manuální, proporcionální pro digitální signál (vodoměr), nebo proporcionální pro analogový signál (4 20 ma) Odnímatelné elektrické přípojení Hlava čerpadla z PVDF, rychlé připojení, V AC napájení, Stupeň ochrany IP 65 Model Tlak Průtok CC/Zdvihy Připojení Zdvihy/min. AT.MT Nízký průtok 20 bar 0,4 l/h 16 bar 0,8 l/h 10 bar 1,2 l/h 6 bar 1,5 l/h - 4/6 4/7 mm Kč Dávkovací jednotky SLOŽENÍ DÁVKOVACÍ JEDNOTKY: Čerpadlo ATHENA (PVDF), Nádoba, Horizontální držák, PVC podpěra, Hladinová sonda, Kompletní instalační příslušenství Model Nádoba Kód D lt GDBLL Kč D lt GDBLL Kč D lt GDBLL Kč D lt GDBLL Kč

7 SLOŽENÍ DÁVKOVACÍ JEDNOTKY: Čerpadlo ATHENA, Nádoba, Horizontální držák, PVC podpěra, Míchač, Sací jednotka s hladinovou sondou, Kompletní montážní příslušenství Model Nádoba Kód DM lt GABLL Kč DM lt GABLL Kč DM lt GABLL Kč DM lt GABLL Kč OLIMPIA DŮLEŽITÉ: standardně je čerpadlo dodáváno s hlavou z PVC, FPM těsněním a Pyrexovými dvojitými kulovými ventily PŘÍKLAD KÓDOVÁNÍ ČERPADLA POLE 1 POLE 2 POLE 3 POLE 4 POLE 5 OL BP S ( Vac) W Typ čerpaddla Typ magnetu Hydraulika Napájení Instal.příslušenství OL.BP Čerpadla série OLIMPIA jsou inovativní elektromagnetická dávkovací čerpadla. Mají nižší hmotnost, malé rozměry a extrémní schopnost přizpůsobit se většině aplikací. Proto jsou tato čerpadla vhodná pro všechny oblasti použití % manuální nastavení průtoku Manuální vzduchový odlučovač 100 do 240 Vac napájení (24 V na vyžádání) Napájení a hladinový sonda s rychlým připojením LED signalizace provozu Stupeň ochrany IP 65 Model Tlak Průtok CC/Zdvihy Připojení OLIMPIA 5 bar 5 l/h 0,46 7 bar 2 l/h 0,33 Zdvihy/ min. Příkon Hmotnost Kód 4/6 mm Watt 1,5 kg OLBP0505SWSS Kč

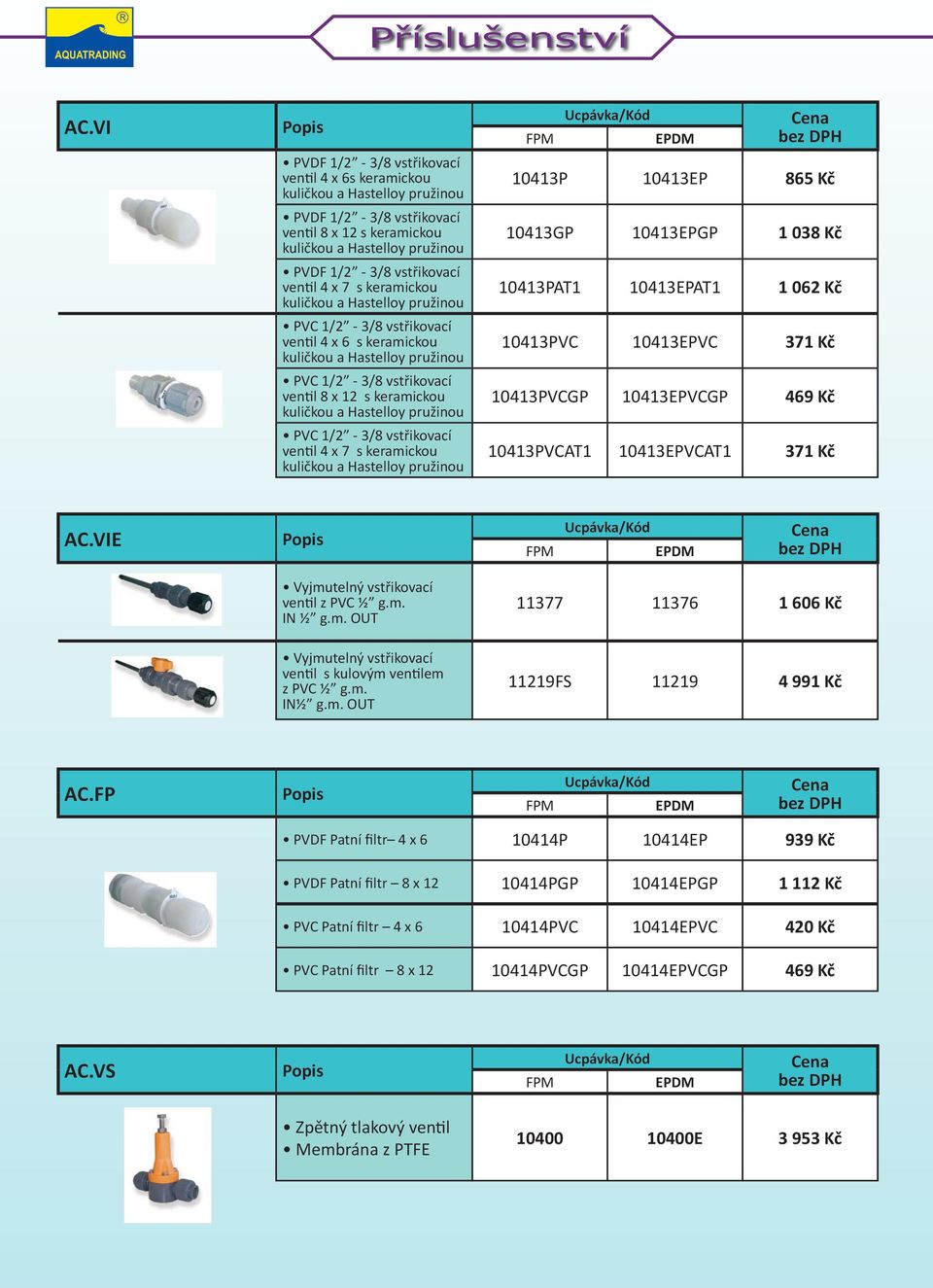

8 Příslušenství AC.VI Popis PVDF 1/2-3/8 vstřikovací ventil 4 x 6s keramickou kuličkou a Hastelloy pružinou PVDF 1/2-3/8 vstřikovací ventil 8 x 12 s keramickou kuličkou a Hastelloy pružinou PVDF 1/2-3/8 vstřikovací ventil 4 x 7 s keramickou kuličkou a Hastelloy pružinou PVC 1/2-3/8 vstřikovací ventil 4 x 6 s keramickou kuličkou a Hastelloy pružinou PVC 1/2-3/8 vstřikovací ventil 8 x 12 s keramickou kuličkou a Hastelloy pružinou PVC 1/2-3/8 vstřikovací ventil 4 x 7 s keramickou kuličkou a Hastelloy pružinou FPM Ucpávka/Kód EPDM 10413P 10413EP 865 Kč 10413GP 10413EPGP Kč 10413PAT EPAT Kč 10413PVC 10413EPVC 371 Kč 10413PVCGP 10413EPVCGP 469 Kč 10413PVCAT EPVCAT1 371 Kč AC.VIE Popis FPM Ucpávka/Kód EPDM Vyjmutelný vstřikovací ventil z PVC ½ g.m. IN ½ g.m. OUT Vyjmutelný vstřikovací ventil s kulovým ventilem z PVC ½ g.m. IN½ g.m. OUT Kč 11219FS Kč AC.FP Popis FPM Ucpávka/Kód EPDM PVDF Patní filtr 4 x P 10414EP 939 Kč PVDF Patní filtr 8 x PGP 10414EPGP Kč PVC Patní filtr 4 x PVC 10414EPVC 420 Kč PVC Patní filtr 8 x PVCGP 10414EPVCGP 469 Kč AC.VS Popis FPM Ucpávka/Kód EPDM Zpětný tlakový ventil Membrána z PTFE E Kč

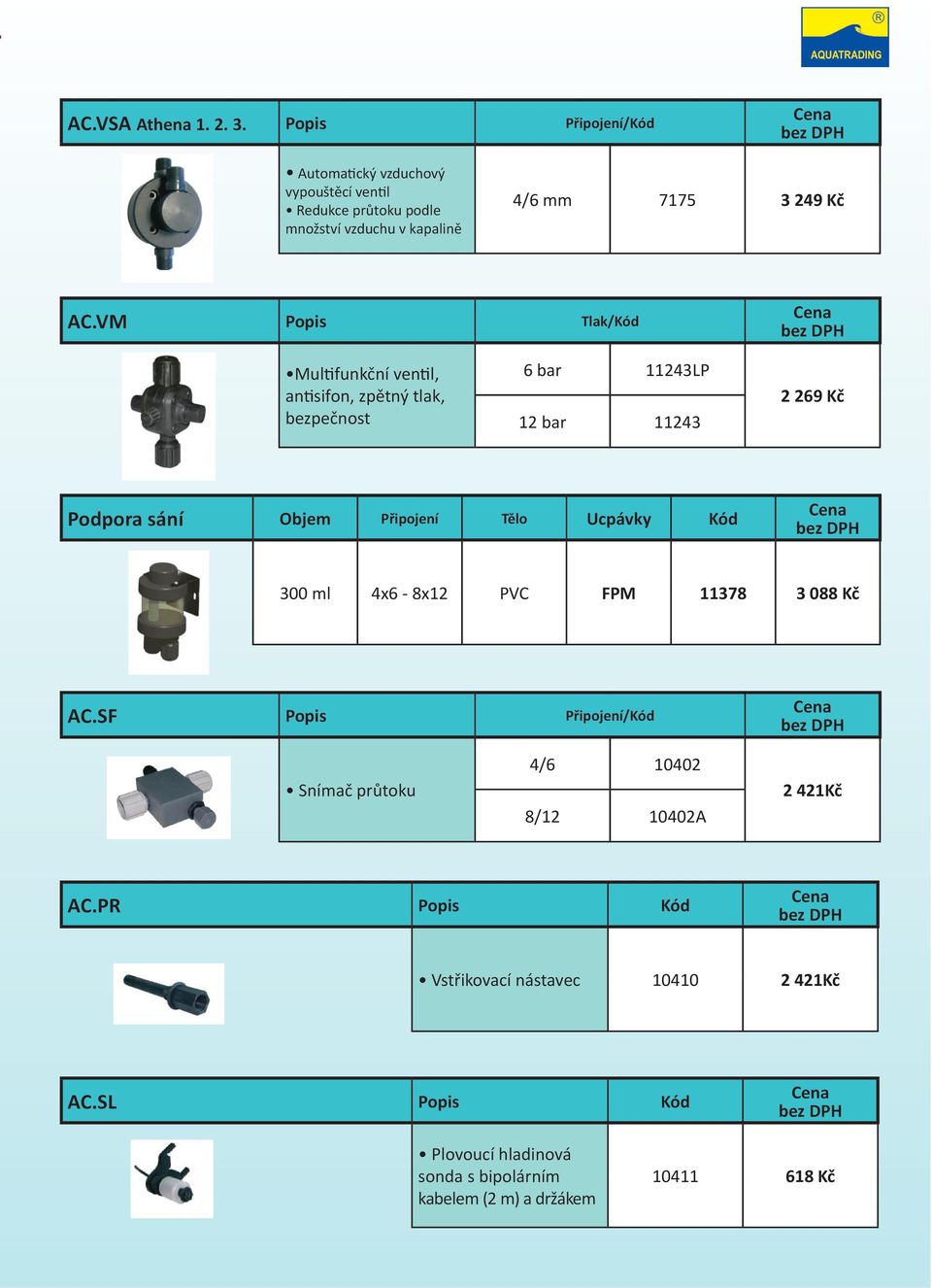

9 AC.VSA Athena Popis Připojení/Kód Automatický vzduchový vypouštěcí ventil Redukce průtoku podle množství vzduchu v kapalině 4/6 mm Kč AC.VM Popis Tlak/Kód Multifunkční ventil, antisifon, zpětný tlak, bezpečnost 6 bar 11243LP 12 bar Kč Podpora sání Objem Připojení Tělo Ucpávky Kód 300 ml 4x6-8x12 PVC FPM Kč AC.SF Popis Připojení/Kód Snímač průtoku 4/ / A 2 421Kč AC.PR Popis Kód Vstřikovací nástavec Kč AC.SL Popis Kód Plovoucí hladinová sonda s bipolárním kabelem (2 m) a držákem Kč

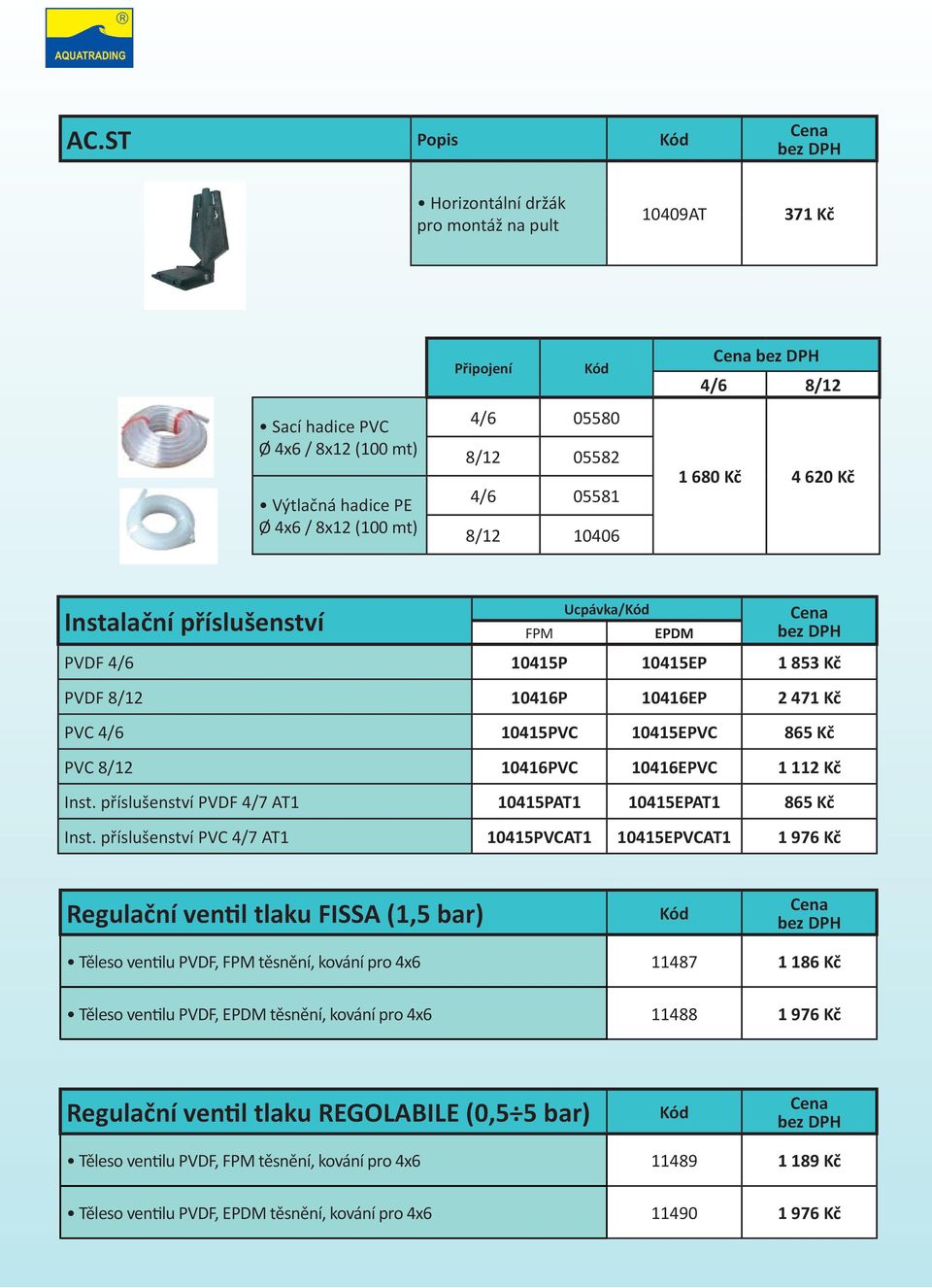

10 AC.ST Popis Kód Horizontální držák pro montáž na pult 10409AT 371 Kč Sací hadice PVC Ø 4x6 / 8x12 (100 mt) Výtlačná hadice PE Ø 4x6 / 8x12 (100 mt) Připojení Kód 4/ / / / /6 8/ Kč Kč Instalační příslušenství Ucpávka/Kód EPDM PVDF 4/ P 10415EP Kč PVDF 8/ P 10416EP Kč PVC 4/ PVC 10415EPVC 865 Kč PVC 8/ PVC 10416EPVC Kč Inst. příslušenství PVDF 4/7 AT PAT EPAT1 865 Kč Inst. příslušenství PVC 4/7 AT PVCAT EPVCAT Kč FPM Regulační ventil tlaku FISSA (1,5 bar) Kód Těleso ventilu PVDF, FPM těsnění, kování pro 4x Kč Těleso ventilu PVDF, EPDM těsnění, kování pro 4x Kč Regulační ventil tlaku REGOLABILE (0,5 5 bar) Kód Těleso ventilu PVDF, FPM těsnění, kování pro 4x Kč Těleso ventilu PVDF, EPDM těsnění, kování pro 4x Kč

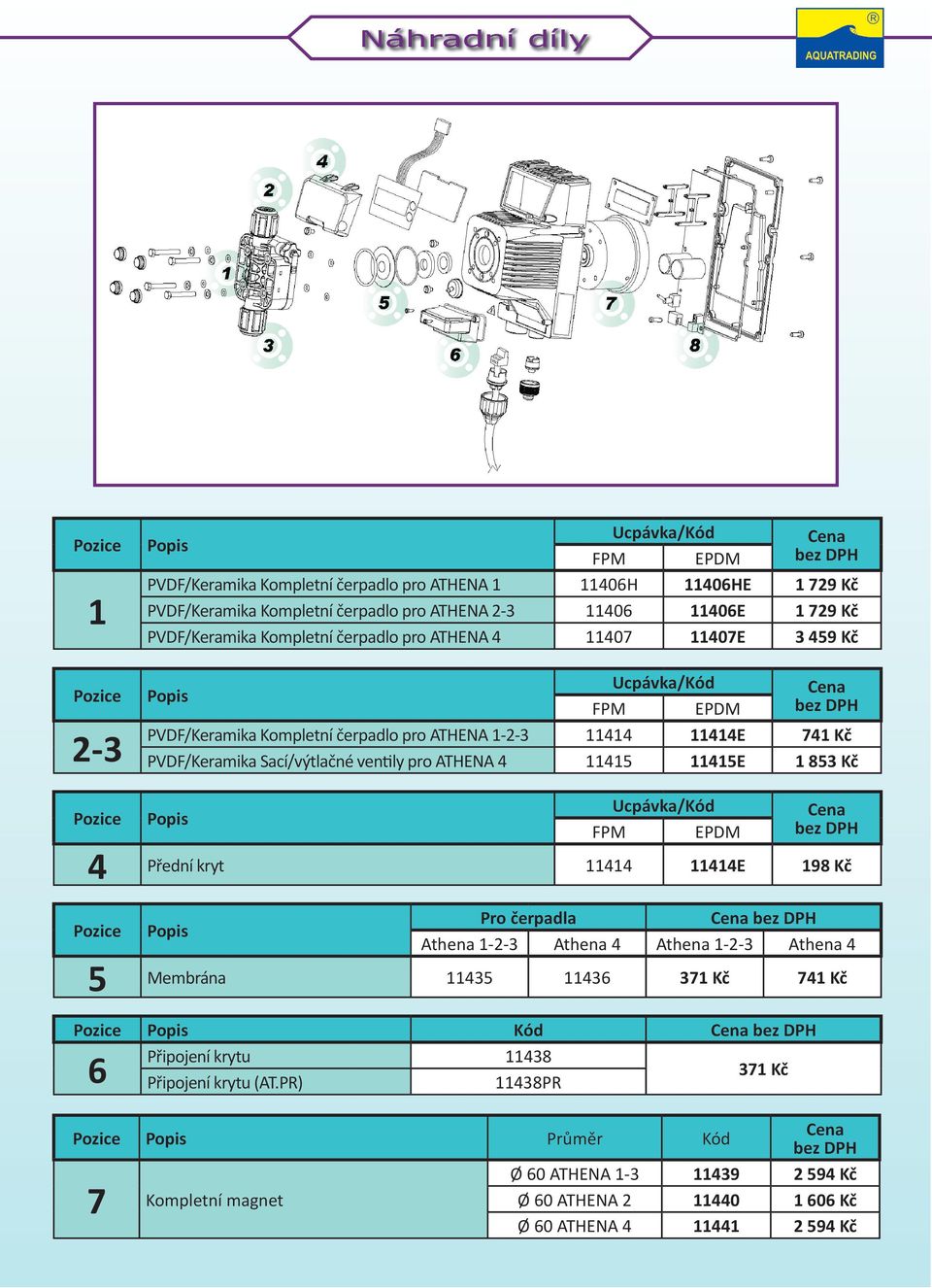

11 Náhradní díly Pozice 1 Pozice 2-3 Popis Ucpávka/Kód FPM EPDM PVDF/Keramika Kompletní čerpadlo pro ATHENA H 11406HE Kč PVDF/Keramika Kompletní čerpadlo pro ATHENA E Kč PVDF/Keramika Kompletní čerpadlo pro ATHENA E Kč Popis Ucpávka/Kód FPM EPDM PVDF/Keramika Kompletní čerpadlo pro ATHENA E 741 Kč PVDF/Keramika Sací/výtlačné ventily pro ATHENA E Kč Pozice Popis Ucpávka/Kód FPM EPDM 4 Přední kryt E 198 Kč Pro čerpadla Pozice Popis Athena Athena 4 Athena Athena 4 5 Membrána Kč 741 Kč Pozice Popis Kód Připojení krytu Kč Připojení krytu (AT.PR) 11438PR Pozice Popis Průměr Kód Ø 60 ATHENA Kč 7 Kompletní magnet Ø 60 ATHENA Kč Ø 60 ATHENA Kč

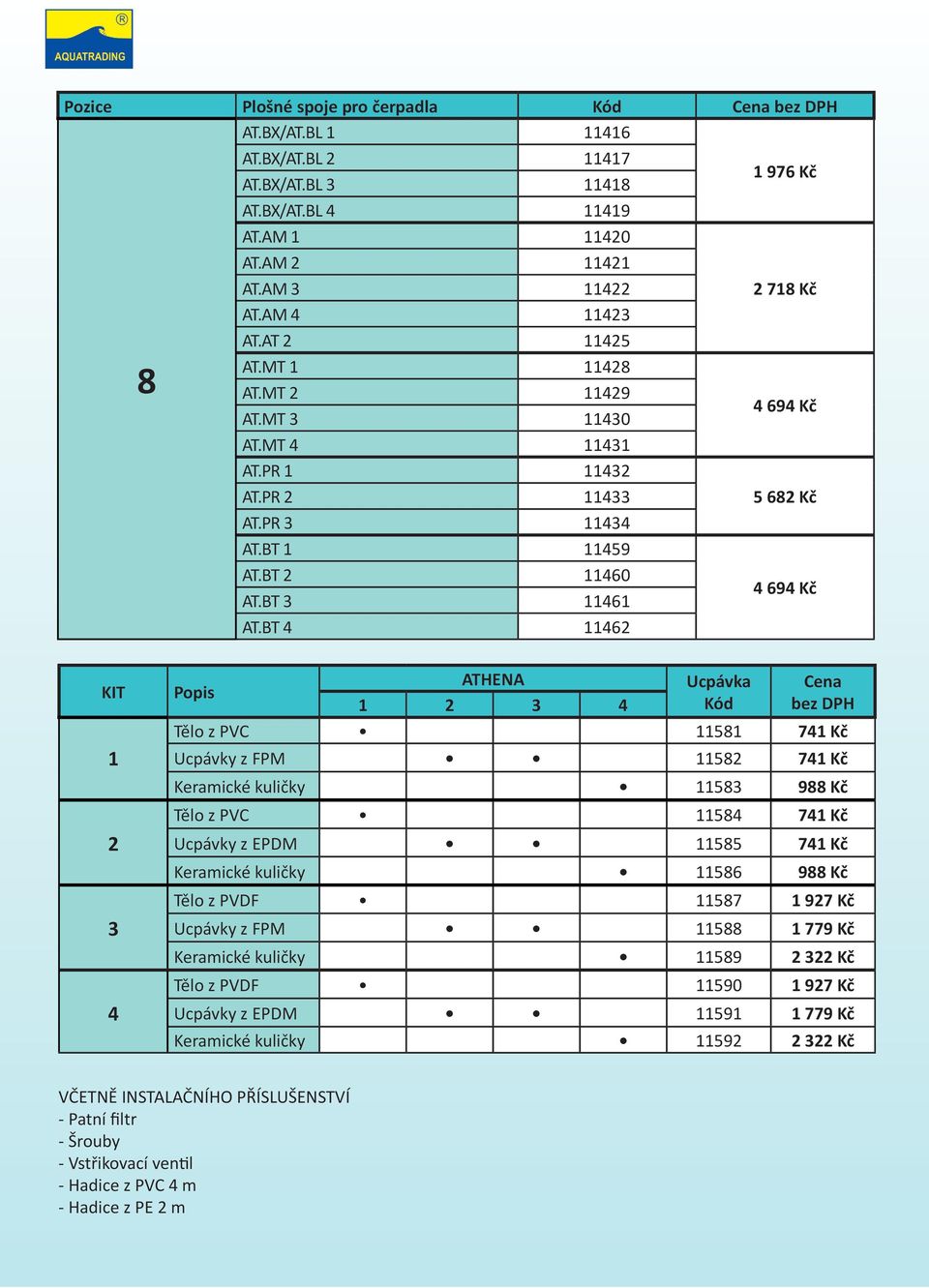

12 Pozice Plošné spoje pro čerpadla Kód AT.BX/AT.BL AT.BX/AT.BL AT.BX/AT.BL Kč AT.BX/AT.BL AT.AM AT.AM AT.AM Kč AT.AM AT.AT AT.MT AT.MT Kč AT.MT AT.MT AT.PR AT.PR Kč AT.PR AT.BT AT.BT AT.BT Kč AT.BT ATHENA Ucpávka Kód KIT Popis Tělo z PVC Kč 1 Ucpávky z FPM Kč Keramické kuličky Kč Tělo z PVC Kč 2 Ucpávky z EPDM Kč Keramické kuličky Kč Tělo z PVDF Kč 3 Ucpávky z FPM Kč Keramické kuličky Kč Tělo z PVDF Kč 4 Ucpávky z EPDM Kč Keramické kuličky Kč VČETNĚ INSTALAČNÍHO PŘÍSLUŠENSTVÍ - Patní filtr - Šrouby - Vstřikovací ventil - Hadice z PVC 4 m - Hadice z PE 2 m

13 Pozice Popis Ucpávka/Kód FPM EPDM 1 Tělo čerpadla celé z PVC/Pyrex E 889 Kč Pozice 2-3 Popis Ucpávka/Kód FPM EPDM Sací/výtlační ventily z PVC/Pyrex 11301F Kč Pozice Popis Ucpávka/Kód 4 Membrána z PTFE Kč Pozice Popis Ucpávka/Kód 5 Kompletní magnet Kč Pozice Popis Pro čerpadla OL.BP OL.BP Plošné spoje Kč Pozice Popis Ucpávka/Kód 7 Montážní podstavec Kč

14 NIKE NK.LP ANALOGOVÉ PERISTALTICKÉ ČERPADLO Variabilní rychlost od 10 do 100% Rychlá montáž na zeď pomocí držáku IP 65 polypropylenový protipožární a antikyselinový ochranný box ON/OFF plně chráněný spínač Vysoké rozlišení trimeru pro regulaci otáček a napájení/led signalizace provozu Zákaznický model k dispozici Model Tlak Průtok Napájení Rotační výtlak Tvarovky Kód Variabilní NK.LP Kč 0,54 7,2 l/h Vac 1 bar 2,5 ml 4/6 Variabilní 24 Vac NK.LP Kč 0,72 10,8 l/h NK. HP bary 0-1 l/h ,7 ml 4/ Kč FW volitelný průtok Vac 12 ml 8/ Kč NK.M PRO DIGITÁLNÍ PERISTALTICKÉ ČERPADLO Určené pro údržbu bazénů a pro dávkování: vločkování, eliminace řes, vzduchové klimatizace, silice Procentuelní dávkování od 10 do 100 % Rychlé upevnění na zeď pomocí držáku IP 65 polypropylenový protipožární a antikyselinový ochranný box ON/OFF plně chráněný spínač Spouštěcí vstup V AC Zákaznický model k dispozici Model Tlak Průtok Napájení Kód 2,5 25 ml/h NKMP1HA1U ,1 151 ml/h NKMP1HB1U10000 NK.M PRO 1,5 bar 151, ml/h Vac NKMP1HC1U ml/h NKMP1HD1U ml/h NKMP1HE1U Kč

15 NK.M TEMP DIGITÁLNÍ ČASOVANÉ PERISTALTICKÉ ČERPADLO Použití: lázeňské bazény, sprchy, silice. Funkce časování dávky (1 minuty) Rychlé připevnění na zeď pomocí držáku IP 65 polypropylenový protipožární a antikyselinový ochranný box ON/OFF plně chráněný spínač Spouštěcí vstup V AC Zákaznický model k dispozici Model Tlak Průtok Napájení Kód NK.M TEMP 1,5 bar 1 l/h 2 l/h 3 l/h 4 l/h Vac NKMT1H04U Kč NK.NY Peristaltické čerpadlo s konstantním průtokem, vhodné pro průmyslové čistírny a pračky Volitelné materiály dávkovacích hadiček Model Tlak Průtok Napájení Rotační výtlak Tvarovky Kód NY.02 1,2 l/h Kč 1 bar 1 ml 4/6 NY.03 1,8 l/h Vac Kč NK.FX FH FW Model Tlak Průtok Napájení FX Rotační výtlak Tvarovky Kód FX ml Kč FH ,5 ml 8/ Kč Vac FH ml Kč 3 ml Kč FW ml Kč

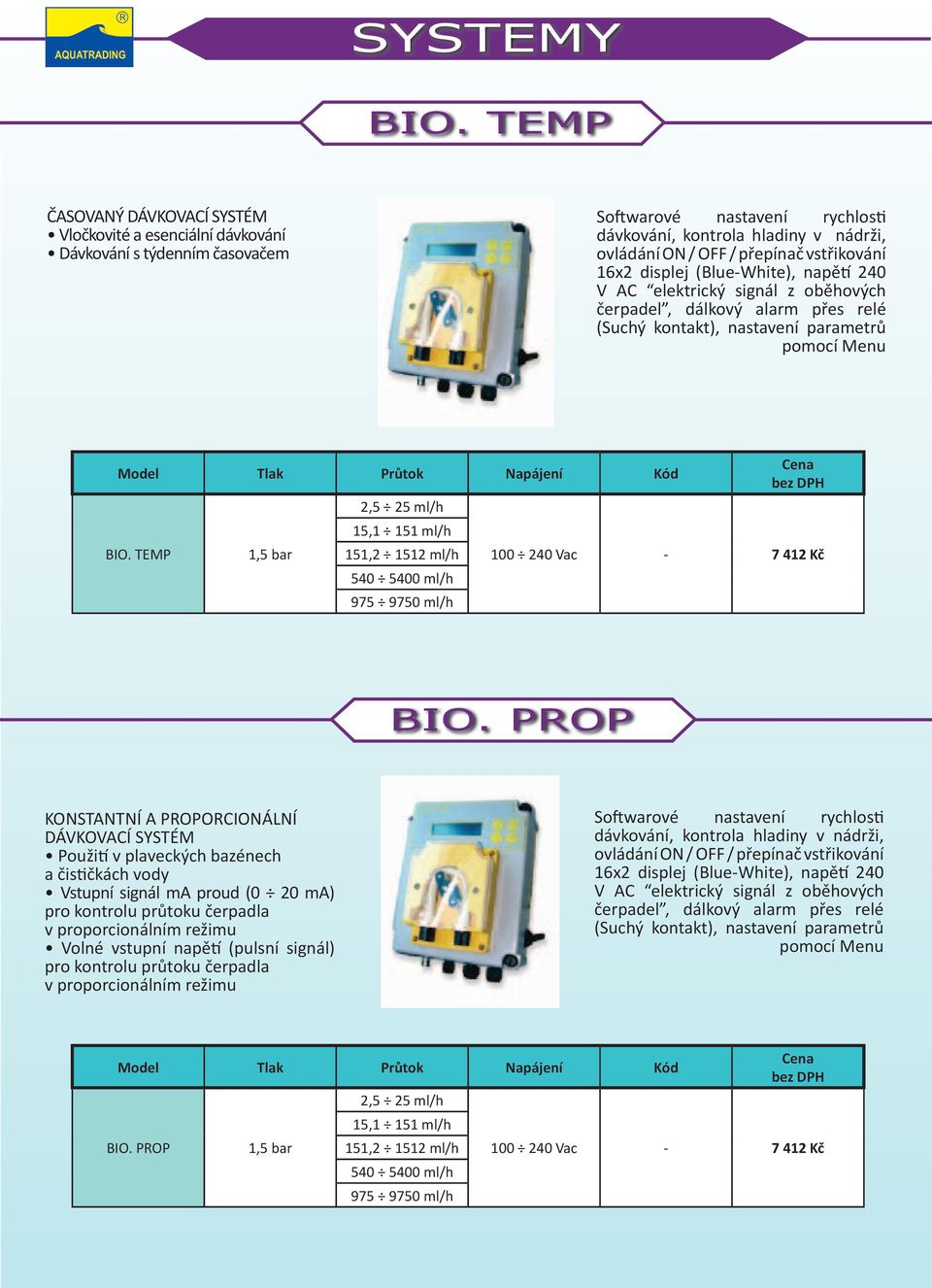

16 SYSTEMY BIO. TEMP ČASOVANÝ DÁVKOVACÍ SYSTÉM Vločkovité a esenciální dávkování Dávkování s týdenním časovačem Softwarové nastavení rychlosti dávkování, kontrola hladiny v nádrži, ovládání ON / OFF / přepínač vstřikování 16x2 displej (Blue-White), napětí 240 V AC elektrický signál z oběhových čerpadel, dálkový alarm přes relé (Suchý kontakt), nastavení parametrů pomocí Menu Model Tlak Průtok Napájení Kód BIO. TEMP 1,5 bar 2,5 25 ml/h 15,1 151 ml/h 151, ml/h ml/h ml/h Vac Kč BIO. PROP KONSTANTNÍ A PROPORCIONÁLNÍ DÁVKOVACÍ SYSTÉM Použití v plaveckých bazénech a čističkách vody Vstupní signál ma proud (0 20 ma) pro kontrolu průtoku čerpadla v proporcionálním režimu Volné vstupní napětí (pulsní signál) pro kontrolu průtoku čerpadla v proporcionálním režimu Softwarové nastavení rychlosti dávkování, kontrola hladiny v nádrži, ovládání ON / OFF / přepínač vstřikování 16x2 displej (Blue-White), napětí 240 V AC elektrický signál z oběhových čerpadel, dálkový alarm přes relé (Suchý kontakt), nastavení parametrů pomocí Menu Model Tlak Průtok Napájení Kód BIO. PROP 1,5 bar 2,5 25 ml/h 15,1 151 ml/h 151, ml/h ml/h ml/h Vac Kč

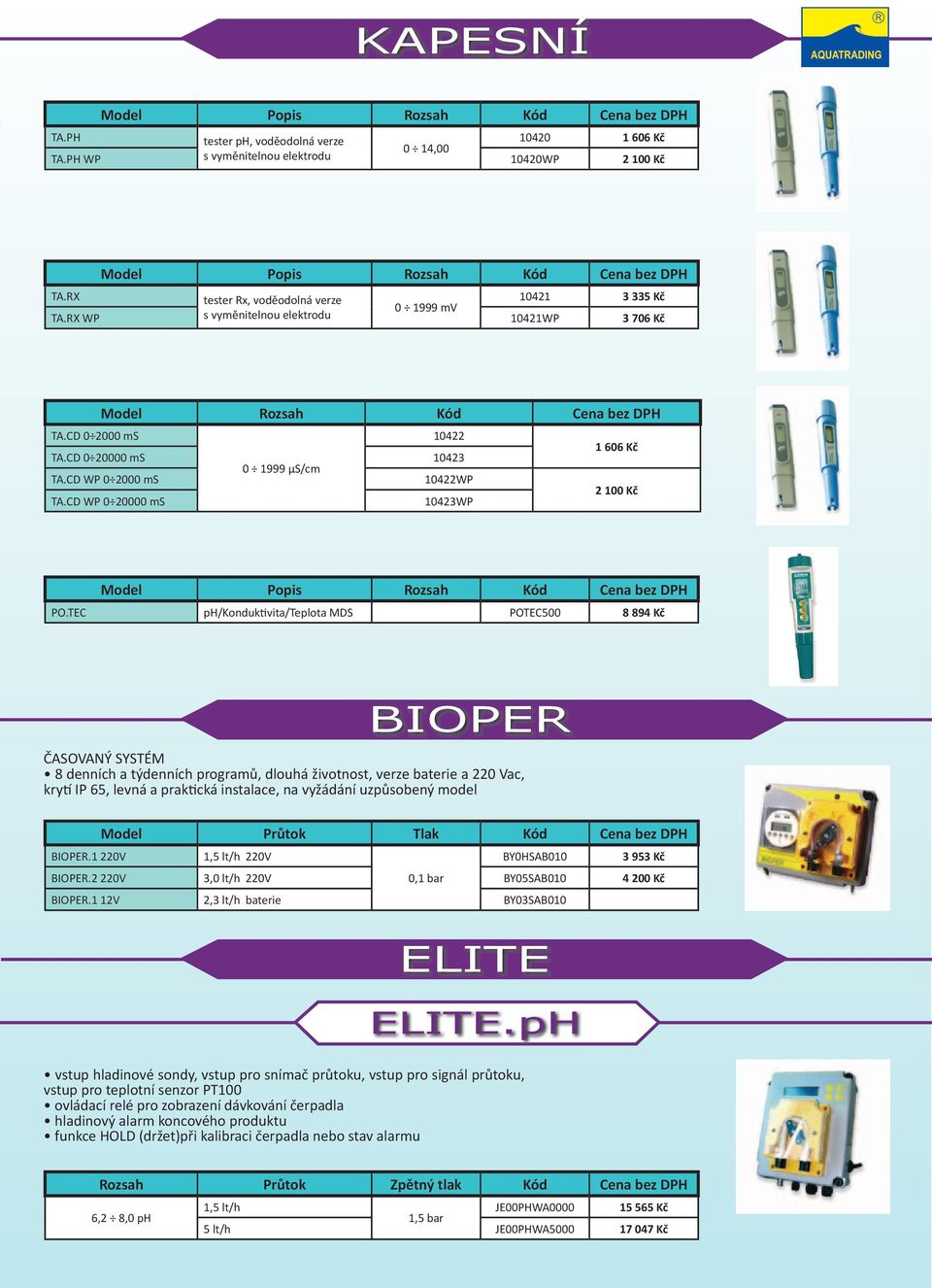

17 kapesní Model Popis Rozsah Kód TA.PH tester ph, voděodolná verze Kč 0 14,00 TA.PH WP s vyměnitelnou elektrodu 10420WP Kč Model Popis Rozsah Kód TA.RX tester Rx, voděodolná verze Kč mv TA.RX WP s vyměnitelnou elektrodu 10421WP Kč Model Rozsah Kód TA.CD ms Kč TA.CD ms µs/cm TA.CD WP ms 10422WP Kč TA.CD WP ms 10423WP Model Popis Rozsah Kód PO.TEC ph/konduktivita/teplota MDS POTEC Kč BIOPER ČASOVANÝ SYSTÉM 8 denních a týdenních programů, dlouhá životnost, verze baterie a 220 Vac, krytí IP 65, levná a praktická instalace, na vyžádání uzpůsobený model Model Průtok Tlak Kód BIOPER.1 220V 1,5 lt/h 220V BY0HSAB Kč BIOPER.2 220V 3,0 lt/h 220V 0,1 bar BY05SAB Kč BIOPER.1 12V 2,3 lt/h baterie BY03SAB010 ELITE ELITE.ph vstup hladinové sondy, vstup pro snímač průtoku, vstup pro signál průtoku, vstup pro teplotní senzor PT100 ovládací relé pro zobrazení dávkování čerpadla hladinový alarm koncového produktu funkce HOLD (držet)při kalibraci čerpadla nebo stav alarmu Rozsah Průtok Zpětný tlak Kód 1,5 lt/h JE00PHWA Kč 6,2 8,0 ph 1,5 bar 5 lt/h JE00PHWA Kč

18 ELITE.Rx vstup hladinové sondy, vstup pro snímač průtoku, vstup pro signál průtoku, vstup pro teplotní senzor PT100 ovládací relé pro zobrazení dávkování čerpadla hladinový alarm koncového produktu funkce HOLD (držet)při kalibraci čerpadla nebo stav alarmu Rozsah Průtok Zpětný tlak Kód / mv 1,5 lt/h JE00RXWA Kč 1,5 bar 5 lt/h JE00RXWA Kč Rozsah Průtok Zpětný tlak Kód 0 14,00 ph / mv ELITE.PR vstup hladinové sondy, vstup pro snímač průtoku, vstup pro signál průtoku, vstup pro teplotní senzor PT100 ovládací relé pro zobrazení dávkování čerpadla hladinový alarm koncového produktu funkce HOLD (držet)při kalibraci čerpadla nebo stav alarmu 1,5 lt/h JE00PRSA Kč 1,5 bar 5 lt/h JE00PRSA Kč ELITE.SP PR Snadno použitelný dávkovací systém, složený z kontrolního zařízení s dvojitým měřením a 2 elektromagnetickými dávkovacími čerpadly. Tento systém je to pravé řešení pro kontrolu ph nebo Redox (ORP) v aplikacích, kde je požadavek pro dávkování až 5 bar. Výstup relé pro dálkový alarm Automatické proporcionální dávkování Automatická kalibrace sondy Rozsah Průtok Zpětný tlak Kód 0 14,00 ph / mv 5 lt/h 1,5 bar JE00PRSU Kč HELIOS HELIOS.01 DIGITÁLNÍ PANEL DODÁVANÝ S: Digitální elektromagnetické čerpadlo s vestavěným ph nebo Redox (ORP) PH sonda, Redox sondy a sonda pro nízkou hladinu Držák sondy se snímačem průtoku z plexiskla Filtr PVC panel 40x60 cm Tlumivé roztoky (ph-redox) Vše je dodáváno sestavené včetně kabeláže, připravené k instalaci Kód JH01PRAA00A Kč

19 HELIOS.02 PROPORCIONÁLNÍ PANEL DODÁVANÝ S: Analogové multifunkční dávkovací čerpadlo zařízení NEXUS 2000 PH sondy, Redox sondy a snímač nízké hladiny Držák sondy se snímačem průtoku z plexiskla Filtr PVC panel 80x60 cm Tlumivé roztoky (ph-redox) Vše je dodáváno sestavené včetně kabeláže, připravené k instalaci Kód JH02PRAA0PA Kč HELIOS.03 DIGITÁLNÍ PANEL DODÁVANÝ S: Digitální multifunkční dávkovací čerpadlo / Olimpia PH Cl T multiparametrický rozvaděč ph sondy, D - CL 3 chlorová sonda se snímačem průtoku, teplotní čidlo a snímač nízké hladiny Filtr PVC panel 80x60 cm Tlumivé roztoky (ph) Teplotní sonda predispozice Vše je dodáváno sestavené včetně kabeláže, připravené k instalaci Model Kód HELIOS 03 PC JH03PCAA0PA Kč HELIOS 03 PC (solo lettura) JH03CLAA0P Kč HELIOS 03 CL JH03CLAA0PA Kč HELIOS 03 CL (solo lettura) JH03CLAA0C Kč HELIOS.04 POTENCIOSTATICKÝ SYSTÉM ph / CL a CL DODÁVANÝ S: Analogové multifunkční dávkovací čerpadlo Měřiče a regulátory chlóru a ph Regulátory průtoku Sondy nízké hladiny ph sondy PVC panel 80x60 cm Vše je dodáváno sestavené včetně kabeláže, připravené k instalaci Model Kód HELIOS 04 CL JH04CLAU0PA Kč HELIOS 04 ph/cl JH04PCAU0PA Kč POTENCIOSTATICKÁ SONDA NENÍ SOUČÁSTÍ DODÁVKY

20 Model Kód RCC komunikační software pro Windows 2000/XP/Vista Kč Model Kód Sériové rozhraní RS485/Porta USB Kč Model Kód Obvod 485 na panel HELIOS Kč FOTOMETRY Pooltester.pH/.CL/.Cyn Pooltester je přenosný fotometr určený pro domácí použití. Tento nástroj je založen na DPD a metodě fenolové červeně, mezinárodně uznávaných metodách používaných profesionály pro kontrolu chlóru a ph. Tato jednoduchá a bezpečná zkušební metoda používá změnu barvy, která je pak měřena pomocí přístroje. Nejlepší způsob, jak udržet bazén nebo lázně v ideálním stavu je pečlivě dbát na kvalitu vody. Pooltester je vhodný pro majitele bazénů a lázní. Je založený na principu elektronických fotometrických měření. Testy mají dlouhou životnos. Obsahují ve fólii zabalené tablety činidla uložené spolu se dvěma zkumavkami a rozmělňující tyčinkou uvnitř přístroje. Tablety s činidlem jsou bezpečné a snadno uchopitelné. Není zde žádné nebezpeční úniku kapaliny nebo prášku. Všechny tablety je možné znovu naplnit. ph, Chlor, Kyselina kyanurová Model Průtok Kód Pooltester.pH 6,8 8, Kč Pooltester.CL Pooltester.Cyn 0,1 5,00 mg/l mg/l ph, Chlor, Kyselina kyanurová Náhradní náplně Průtok Kód R.pH 250 test 6,8 8, Kč R.CL 250 test 0,1 5,00 mg/l R.Cyn 250 test mg/l Kč PO.VF ph/cl/cyn Elektronický fotometr pro CI kontrolu ph, kyseliny kyanurové automatickým vynulováním. Dodáváno v kompletní soupravě s činidly. Model Průtok Kód PO.VF CL/pH/Cyn Kč

21 TAURUS PŘÍKLAD KÓDOVÁNÍ ČERPADLA POLE 1 POLE 2 POLE 3 POLE 4 POLE 5 POLE 6 TAP AF 18T Model Délka zdvihu Průměr pístu Zdvihy/min. Materiál Třífázový motor TA - TAURUS P - PÍST 2-2 mm 58 AF T18T M - MWMBRÁNA 4-4 mm 78 DF M18T 6-6 mm 116 PE T25T mm 41 AE T37T mm 82 PP M37T AA T55T PA M55T T75T T08T M08T 0 Materiály hlavy čerpadla Provedení Hlava Ucpávky Dosedací Píst Ventily čeradla pístu plocha ventilu Pístová čerpadla AF AISI316 AISI316 FPM AISI316 AISI316 DF PVC Ceramic FPM Pyrex PVC PE PVC Ceramic EPDM Pyrex PVC AE AISI316 Ceramic EPDM AISI316 AISI316 Membránová čerpadla DF AISI316 PTFE AISI316 AISI316 PP PP PTFE Pyrex PP STANDARD DF PVC PTFE Pyrex PVC AA PVDF PTFE Ceramic PVDF NESTADARD PA PP PTFE AISI316 AISI316 Typ motoru T18T - 0,18 Kw TFC motor 230/400 Vac 50/60 Hz třífáze M18T 0,18 Kw TFC motor 230/400 Vac 50 Hz jednofáze T25T 0,25 Kw T37T 0,37 Kw M37T 0,37 Kw TFC motor 230/400 Vac 50 Hz jednofáze T55T 0,55 Kw M55T 0,55 Kw TFC motor 230/400 Vac 50 Hz jednofáze T75T 0,75 Kw T08T 0,08 Kw M08T 0,08 Kw TFC motor 230/400 Vac 50 Hz jednofáze 0 Bez motoru

22 tap. 15 PÍSTOVÉ DÁVKOVACÍ ČERPADLO ZDVIH 15 Průtok od 1,5 do 304 lt/h. Max. tlak 20 Bar. Zdvihy: zdvihy/min. Průměr pístu od 6 do 64 mm. Motor: standardně IP 55; 0,18-0,25 Kw. Model Průměr pístu Zdvihy Připojení Průtok Tlak Váha Třífáze 0,18 kw Jednofáze 0,25 kw AISI316 PVC TAP ¼ g.f. 1,5 l/h TAP ,0 l/h TAP ,0 l/h TAP TAP ¼ g.f. 6,5 l/h 58 5,5 l/h TAP ,0 l/h TAP TAP /8 g.f. 15,0 l/h 58 11,0 l/h TAP ,0 l/h TAP TAP /8 g.f. 32,0 l/h 58 25,0 l/h TAP ,0 l/h 20 bar 9,8 Kg Kč Tlak Váha 10 bar 8,4 Kg Kč Kč Kč Kč Kč Třífáze 0,25 kw Jednofáze 0,37 kw AISI316 PVC TAP TAP /8 g.f. 45,0 l/h 58 35,0 l/h TAP ,0 l/h TAP TAP /8 g.f. 73,5 l/h 58 55,0 l/h TAP ,0 l/h TAP TAP ½ g.f. 114,0 l/h 58 85,0 l/h TAP ,0 l/h TAP TAP ½ g.f. 145,0 l/h ,0 l/h TAP ,0 l/h TAP TAP ¾ g.f. 204,0 l/h ,0 l/h TAP ,0 l/h 20 bar 11,2 Kg Kč 9,8 Kg Kč 17 bar 12,8 Kg Kč 10 bar 10 Kg Kč 10 bar 12,0 Kg Kč 10 Kg Kč 8 bar 14,6 Kg Kč 8 bar 10,3 Kg Kč 6 bar 15,7 Kg Kč 6 bar 10,5 Kg Kč

23 tap. 25 PÍSTOVÉ DÁVKOVACÍ ČERPADLO ZDVIH 15 Průtok od 1,5 do 304 lt/h. Max. tlak 20 Bar. Zdvihy: zdvihy/min. Průměr pístu od 6 do 64 mm. Motor: standardně IP 55; 0,18-0,25 Kw. Model Průměr pístu Zdvihy Připojení Průtok Tlak Váha Třífáze 0,25 kw Jednofáze 0,37 kw AISI316 PVC TAP TAP /8 g.f. 53,0 l/h l/h TAP ,0 l/h TAP TAP ¼ g.f. 75,0l/h 58 55,0 l/h TAP l/h 20 bar 15,5 Kg Kč Třífáze 0,55 kw Jednofáze 0,75 kw AISI316 PVC TAP TAP ½ g.f. 120,0 l/h 58 90,0 l/h TAP ,0 l/h Tlak Váha 10 bar 14,1 Kg Kč Kč Kč 20 bar 18,4 Kg Kč 10 bar 15,6 Kg Kč Třífáze 0,55 kw Jednofáze 0,75 kw AISI316 PVC TAP TAP ½ g.f. 190,0 l/h ,0 l/h TAP ,0 l/h TAP TAP ½ g.f. 242,0 l/h ,0 l/h TAP ,0 l/h 20 bar 18,4 Kg Kč 10 bar 15,6 Kg Kč 15 bar 20,2 Kg Kč 10 bar 15,9 Kg Kč Třífáze 0,75 kw AISI316 PVC TAP TAP ¾ g.f. 335,0 l/h ,0 l/h TAP ,0 l/h TAP TAP g.f. 485,0 l/h ,0 l/h TAP ,0 l/h TAP TAP g.f. 660,0 l/h ,0 l/h TAP ,0 l/h 10 bar 21,3 Kg Kč 10 bar 16,1 Kg Kč 7 bar 28,2 Kg Kč 7 bar 18,2 Kg Kč 5 bar 30,4 Kg Kč 5 bar 18,6 Kg Kč

24 tam MECHANICKÉ MEMBRÁNOVÉ DÁVKOVACÍ ČERPADLO ZDVIH Max. průtok od 5,5 do 460 lt/h Max. tlak 10 Bar. Zdvihy: zdvihů/min Průměr membrány od 65 do 165 mm. Motor: standardně IP 55; 0,18-0,25-0,37 Kw. Model Průměr pístu Délka zdvihu Zdvihy Připojení Průtok Tlak Hmotnost Třífáze Three-phase 0,18 kw Jednofáze Singlephase 0,25 kw AISI316 PVC PP PVDF TAM ,5 l/h 10,2 Kg AISI TAM mm 78 ¼ g.f. 8,0 l/h 10 bar 8,5 Kg PVC, TAM ,0 l/h PP, PVDF Třífáze Three-phase 0,25 kw Jednofáze Singlephase 0,37 kw TAM29458 TAM mm /8 g.f. 20,0 l/h 26,0 l/h 10 bar 10,7 Kg AISI 8,4 Kg PVC, TAM ,0 l/h PP, PVDF Třífáze Three-phase 0,37 kw Jednofáze Singlephase 0,55 kw TAM ,0 l/h 13,3 Kg AISI TAM mm 78 80,0 l/h 10 bar 10,1 Kg PVC, TAM /8 g.f. 120,0 l/h PP, PVDF TAM ,0 l/h 18,4 Kg AISI TAM ,0 l/h 7 bar 12,3 Kg PVC, TAM ,0 l/h PP, PVDF 6 mm TAM ,0 l/h 22,0 Kg AISI 1 g.f. TAM ,0 l/h 5 bar 13,2 Kg PVC, TAM ,0 l/h PP, PVDF Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč tam.2 S CORSA 2 S Čerpadla TAM 2S jsou mechanická membránová čerpadla vybavená mechanismem vratné pružiny v plastovém pouzdře Průtok od 17 do 47 lt/h Max. tlak 5 Bar. Zdvihy zdvihů/min Průměr membrány 50 mm. Motor: standardně IP 55; 0,09 Kw Model Průměr membrány Zdvihy Připojení Průtok Tlak Hmotnost TAM2S ,0 l/h TAM2S ,0 l/h 50 ½ g.f. TAM2S ,0 l/h TAM2S ,0 l/h bar psi PP AISI PVC PP AISI PVC Kč Kč 5 72,5 4,5 Kg 5,3 Kg 4,5 Kg Kč Kč Kč

25 Spotřeba Konstrukce Třífáze CVE 230V 50/60 Hz Jednofáze CVE 230V 50/60 Hz Kód Kód 0,18 kw 63 B14 RM18TSTD Kč RM18MSTD Kč 0,25 kw 71 B14 0,37 kw 71 B14 0,25 kw 71 B5 RM25TSTD Kč RM25MSTD Kč 0,37 kw 71 B5 RM37TSTD Kč RM37MSTD Kč 0,55 kw 80 B14 RM55TSTD Kč RM55MSTD Kč 0,75 kw 80 B14 RM75TSTD Kč RM75MSTD Kč Slevy (bez motoru) 0,18 kw Kč 0,25 kw Kč 0,37 kw Kč 0,55 kw Kč 0,75 kw Kč Zvláštní cena jednofáze 230 Vac 0,18 kw 593 Kč 0,25 kw 889 Kč 0,37 kw Kč 0,55 kw Kč Název Kód Instalační sada s automatickým nastavením 4 20 ma ATT4-20MA Kč Měnič motoru Zvláštní cena Jednofáze Třífáze 0,18 kw Kč - 0,25 kw Kč - 0,37 kw Kč - 0,55 kw Kč - 0,75 kw Kč Kč tam.hyd.01 Těleso čerpadla z lakovaného hliníku vhodné pro průmyslové prostředí Průtok od 0,7 do 111 l/h, max. tlak 60 bar Hlava čerpadla z nerezové oceli a plastu Jednoduché nebo dvojité kulové ventily Membrána z PTFE Standardní připojení BSP; na vyžádání ANSI, DIN, UNI Model Třífáze 0,18 kw Ø Pístu Délka zdvihu 6 mm 20 mm 12 mm 10 mm 20 mm 10 mm 28 mm 10 mm 47 mm 10 mm *KÓDY A CENY NA VYŽÁDÁNÍ Zdvihy/min. Průtok Tlak Připojení 50 Hz 60 Hz 50 Hz 60 Hz SS316 PP SS316 PP ,7 l/h 0,2 gph 3,6 l/h 0,2 gph ,0 l/h 0,3 gph 6 l/h 0,2 gph ,5 l/h 0,4 gph 7,2 l/h 0,5 gph ,0 l/h 0,8 gph 0,84 l/h 1,0 gph ,0 l/h 1,3 gph 0,9 l/h 1,6 gph ,0 l/h 1,6 gph 1,8 l/h 1,9 gph ,0 l/h 2,6 gph 12 l/h 3,2 gph ,0 l/h 3,3 gph 15 l/h 4,0 gph ,0 l/h 5,0 gph 22,8 l/h 6,0 gph ,0 l/h 4,8 gph 21,6 l/h 5,7 gph ,0 l/h 6,6 gph 30 l/h 7,9 gph ,0 l/h 9,5 gph 43,2 l/h 11,4 gph ,0 l/h 14,8 gph 67,2 l/h 17,8 gph ,0 l/h 1,8 gph 90 l/h 23,8 gph ,0 l/h 29,4 gph 133,2 l/h 35,2 gph 60 bar 10 bar ¼ M 3/8 M 60 bar 10 bar ¼ M 3/8 M 60 bar 10 bar ¼ M 3/8 M 40 bar 10 bar ¼ M 3/8 M 14 bar 10 bar ¼ F 3/8 F

26 tam.hyd.02 Těleso čerpadla z lakovaného hliníku vhodné pro průmyslové prostředí Průtok od 0,7 do 111 l/h, max. tlak 60 bar Hlava čerpadla z nerezové oceli a plastu Jednoduché nebo dvojité kulové ventily Membrána z PTFE Standardní připojení BSP; na vyžádání ANSI, DIN, UNI Model Třífáze 0,18 kw Ø Pístu Délka zdvihu 6 mm 20 mm 8 mm 20 mm 12 mm 20 mm 15 mm 20 mm 47 mm 10 mm Třífáze 0,37 kw (SS316) - 0,25 kw (PP) Třífáze 0,37 kw 25 mm 20 mm 35 mm 20 mm 51 mm 20 mm 70 mm 20 mm 86 mm 20 mm *KÓDY A CENY NA VYŽÁDÁNÍ Zdvihy/min. Průtok Tlak Připojení 50 Hz 60 Hz 50 Hz 60 Hz SS316 PP SS316 PP ,5 l/h 0,4 gph 1,8 l/h 0,5 gph ,0 l/h 0,5 gph 2,4 l/h 0,6 gph ,8 l/h 0,7 gph 3,4 l/h 0,9 gph ,0 l/h 0,8 gph 3,6 l/h 1,0 gph ,0 l/h 1,1 gph 4,8 l/h 1,3 gph ,7 l/h 1,5 gph 6,8 l/h 1,8 gph ,0 l/h 0,8 gph 8,4 l/h 2,2 gph ,0 l/h 1,1 gph 12,0 l/h 3,2 gph ,7 l/h 1,5 gph 16,8 l/h 4,4 gph ,0 l/h 2,6 gph 12,0 l/h 3,2 gph ,0 l/h 4,0 gph 18,0 l/h 4,8 gph ,0 l/h 5,3 gph 24,0 l/h 6,3 gph ,0 l/h 14,8 gph 67,2 l/h 17,8 gph ,0 l/h 1,8 gph 90 l/h 23,8 gph ,0 l/h 29,4 gph 133,2 l/h 35,2 gph ,0 l/h 9,5 gph 36,0 l/h 9,5 gph ,2 l/h 13,0 gph 49,2 l/h 13,0 gph 80 bar 10 bar ¼ M 3/8 M 80 bar 10 bar ¼ M 3/8 M 80 bar 10 bar ¼ M 3/8 M 80 bar 10 bar ¼ M 3/8 M 14 bar 10 bar ¼ F 3/8 F 71 bar ,0 l/h 19,0 gph 72,0 l/h 19,0 gph 55 bar ,0 l/h 15,9 gph 72,0 l/h 19,0 gph ,0 l/h 21,2 gph 96,2 l/h 25,4 gph 36 bar ,0 l/h 31,7 gph 144,0 l/h 38,1 gph 28 bar ,0 l/h 34,4 gph 156,0 l/h 41,3 gph ,0 l/h 45,5 gph 206,4 l/h 54,6 gph ,0 l/h 64,8 gph 294,0 l/h 77,8 gph ,0 l/h 87,3 gph 396,0 l/h 104,8 gph ,0 l/h 64,8 gph 444,0 l/h 117,5 gph ,0 l/h 87,3 gph 600,4 l/h 158,7 gph 10 bar ¼ F ½ F 10 bar ½ F ½ F 17 bar 10 bar ½ F ½ F 9 bar 9 bar ½ F ½ F 6 bar 6 bar 1 F 1 F

27 tap.pro.01 Hlava čerpadla z AISI316 L a AISI316L/FPM Průtok až 127 l/h (33,6 gph) do 860 l/h (290 gph) AISI316 L/FPM Max. tlak 40 bar (580 psi) AISI316 L, od 20 bar (290 psi) AISI316 L/FPM Zdvihy za minutu: (50 Hz) Průměr pístu mm AISI316 L, mm AISI316 L/FPM Motor: 0,37-0,55 kw VŠECHNA ČERPADLA JSOU DODÁVÁNA BEZ MOTORU DVOJNÁSOBNÝ VÝKON: čerpadla x PŘÍPLATEK Model Ø Pístu Zdvihy/min. Průtok Tlak Připojení 50 Hz 60 Hz 50 Hz 60 Hz Třífáze 0,37 kw 0,55 kw SS316L ,4 l/h 8,6 gph 38,9 l/h 10,3 gph 25 mm ,8 l/h 11,3 gph 51,4 l/h 13,6 gph 40 bar 580 psi 3/8 F l/h 14,6 gph 66 l/h 17,5 gph l/h 16,9 gph 76,8 l/h 20,3 gph 40 bar 580 psi 35 mm l/h 22,5 gph 102 l/h 27 gph 31 bar 450 psi l/h 28,8 gph 130 l/h 34,6 gph 24 bar 348 psi 3/8 F l/h 33,6 l/h bar 450 psi Třífáze 0,37 kw 0,55 kw SS316L/FPM l/h 33,6 gph 152 l/h 40,3 gph 20 bar 290 psi 49 mm l/h 44,4 gph 202 l/h 53,3 gph 15,5 bar 225 psi l/h 57,1 gph 259 l/h 68,6 gph 12 bar 175 psi 1/2 F l/h 66,9 l/h ,6 bar 226 psi l/h 56,6 gph 76,8 l/h 20,3 gph 12 bar 174 psi 63 mm l/h 74,6 gph 102 l/h 27 gph 9,3 bar 135 psi l/h 95,8 gph 103,8 l/h 34,6 gph 7,3 bar 106 psi 1/2 F l/h 112,2 l/h - - 9,4 bar 136 psi l/h 103,2 gph 76,8 l/h 20,3 gph 6,6 bar 96 psi 86 mm l/h 136,2 gph 102 l/h 27 gph 5 bar 73 psi l/h 174,6 gph 103,8 l/h 34,6 gph 4 bar 58 psi 3/4 F l/h 204,5 l/h - - 5,1 bar 74 psi l/h 134,1 gph 608 l/h 161 gph 5 bar 73 psi 98 mm l/h 177,2 gph 804 l/h 212,7 gph 4 bar 58 psi 1 F l/h 227,5 gph bar 44 psi *KÓDY A CENY NA VYŽÁDÁNÍ

28 tap.pro.02 Hlava čerpadla z AISI316 L Průtok až 1203 l/h (318,3 gph) Max. tlak 40 bar (580 psi) Zdvihy za minutu: (50 Hz) Průměr pístu mm Motor: 0,37-0,55-1,1 kw VŠECHNA ČERPADLA JSOU DODÁVÁNA BEZ MOTORU DVOJNÁSOBNÝ VÝKON: čerpadla x PŘÍPLATEK Model Ø Pístu Zdvihy/min. Průtok Tlak Připojení 50 Hz 60 Hz 50 Hz 60 Hz Třífáze 0,55 kw l/h 8,5 gph 38,4 l/h 10,2 gph 25 mm l/h 10,6 gph 48 l/h 12,7 gph l/h 13,2 gph 60 l/h 15,9 gph 35 mm l/h 21,2 gph 96l/h 25,4 gph l/h 26,5 gph 120 l/h 31,7 gph Třífáze 1,1 kw l/h 34,4 gph 156 l/h 41,3 gph 50 mm l/h 43,4 gph 196,8 l/h 52,1 gph l/h 54,5 gph 247,2 l/h 65,4 gph Třífáze,75 kw 1,1 kw 60 mm l/h 60,1 gph 272,4 l/h 72,1 gph l/h 76,2 gph 345,6 l/h 91,4 gph Třífáze 0,75 kw 1,1 kw 70 mm l/h 85,7 gph 388,8 l/h 102,9 gph l/h 107,7 gph 488,4 l/h 129,2 gph 85 mm l/h 127 gph 576 l/h 152,9 gph l/h 159,5 gph 723,6 l/h 191,4 gph Třífáze 0,75 kw 1,1 kw 100 mm l/h 175,9 gph 768 l/h 211,1 gph l/h 220,9 gph 1002 l/h 265,1 gph 120 mm l/h 175,9 gph 768 l/h 211,1 gph l/h 220,9 gph 1002 l/h 265,1 gph *KÓDY A CENY NA VYŽÁDÁNÍ 40 bar 580 psi 3/8 F 40 bar 580 psi 3/8 F 41 bar 594,5 psi 1/2 F 28 bar 406 psi 1/2 F 21 bar 304,5 psi 1/2 F 14 bar 203 psi 3/4 F 10 bar 145 psi 1 F 10 bar 145 psi 1 F

29 tap.pro.03 Hlava čerpadla z AISI316 L Průtok až 2470 l/h (653,4 gph) Max. tlak 40 bar (580 psi) Zdvihy za minutu: (50 Hz) Průměr pístu mm Motor:0,75-1,1-1,5-2,2 kw VŠECHNA ČERPADLA JSOU DODÁVÁNA BEZ MOTORU DVOJNÁSOBNÝ VÝKON: čerpadla x PŘÍPLATEK Model Ø Pístu Zdvihy/min. Průtok Tlak Připojení Třífáze 1,5 kw 2,2 kw 50 mm Třífáze 2,2 kw 70 mm 85 mm 100 mm 120 mm 140 mm 50 Hz 60 Hz 50 Hz 60 Hz l/h 61,6 gph 280 l/h 74 gph l/h 82 gph 372 l/h 98,4 gph l/h 121,7 gph 552 l/h 146 gph l/h 161,6 gph 733 l/h 194 gph l/h 179,6 gph 815 l/h 216 gph l/h 238,4 gph 1084 l/h 286 gph l/h 249,2 gph 1130 l/h 299 gph l/h 331,5 gph 1504 l/h 298 gph l/h 359,8 gph 1632 l/h 432 gph l/h 477,5 gph 2166 l/h 573 gph l/h 491,5 gph 2230 l/h 590 gph l/h 653,4 gph 2964 l/h 578 gph 40 bar 580 psi 3/8 F 30 bar 435 psi 3/4 F 21 bar 304,5 psi 1 F 15 bar 218 psi 1 F 10 bar 145 psi 1 1/4 F 7 bar 101,5 psi 1 1/4 F *KÓDY A CENY NA VYŽÁDÁNÍ

30 tap.pro.04 Hlava čerpadla z AISI316 L Průtok až 4107 l/h (1087 gph) Max. tlak 40 bar (580 psi) Zdvihy za minutu (50 Hz) Průměr pístu mm Motor: 2, kw VŠECHNA ČERPADLA JSOU DODÁVÁNA BEZ MOTORU DVOJNÁSOBNÝ VÝKON: čerpadla x PŘÍPLATEK Model Ø Pístu Zdvihy/min. Průtok Tlak Připojení Třífáze 2,2 kw 3 kw 50 mm Třífáze 2,2 kw - 3 kw 60 mm Třífáze 4 kw 70 mm 85 mm 100 mm 120 mm 140 mm 50 Hz 60 Hz 50 Hz 60 Hz l/h 102 gph 464 l/h 123 gph l/h 136 gph 617 l/h 163 gph 40 bar 580 psi 3/4 F l/h 142 gph 644 l/h 170 gph l/h 190 gph 853 l/h 228 gph 40 bar 580 psi 1 F l/h 203 gph 919 l/h 243 gph 40 bar 580 psi l/h 269 gph 1222 l/h 323 gph 32 bar 464 bar 1 F l/h 203 gph 1363 l/h 361 gph 29 bar 421 psi l/h 269 gph 1811 l/h 479 gph 21 bar 305 bar 1 1/4 F l/h 436 gph 1978 l/h 523 gph 23 bar 334 psi l/h 579 gph 2628 l/h 695 gph 17 bar 247 bar 1 1/4 F l/h 600 gph 2722 l/h 720 gph 14 bar 203 psi l/h 797 gph 3617 l/h 657 gph 11 bar 160 bar 1 1/2 F l/h 818 gph 3709 l/h 981 gph 11 bar 160 psi l/h 1087 gph bar 116 bar 1 1/2 F *KÓDY A CENY NA VYŽÁDÁNÍ

31 tam.pro.01 Hlava čerpadla z PP a AISI316 L Membrána z PTFE Průtok až 1153 l/h (305 gph) Max. tlak 10 bar (140 psi) PP, 40 6 bar ( psi) AISI316 L Zdvihy za minutu: (50 Hz) Průměr pístu: mm Motor: 0,55-0,75-1,1 kw VŠECHNA ČERPADLA JSOU DODÁVÁNA BEZ MOTORU DVOJNÁSOBNÝ VÝKON: čerpadla x PŘÍPLATEK Model Ø Pístu Zdvihy/min. Průtok Tlak Připojení 50 Hz 60 Hz 50 Hz 60 Hz Třífáze 0,55 kw PP 25 mm 35 mm 51 mm 70 mm Třífáze 0,75 kw 86 mm Třífáze 1,1 kw 99 mm 120 mm Třífáze 0,55 kw 25 mm Třífáze 0,55 kw - 0,75 kw 35 mm Třífáze 1,1 kw 51 mm 70 mm 86 mm 99 mm 120 mm *KÓDY A CENY NA VYŽÁDÁNÍ l/h 9,8 gph 44,4 l/h 11,4 gph l/h 12,4 gph 56,4 l/h 14,9 gph 10 bar 145 psi 1/2 F l/h 20,4 gph 92,4 l/h 24,4 gph l/h 25,4 gph 115,2 l/h 30,5 gph 10 bar 145 psi 1/2 F l/h 43,4 gph 197 l/h 52,1 gph l/h 54,5 gph 247 l/h 65,4 gph 10 bar 145 psi 1/2 F l/h 82 gph 372 l/h 98,4 gph l/h 103,2 gph 468 l/h 123,8 gph 10 bar 145 psi 1/2 F PP l/h 124,6 gph 565,2 l/h 149,5 gph 10 bar 145 psi l/h 156,6 gph 710,4 l/h 187,9 gph 9 bar 130,5 psi 1 F PP l/h 165,1 gph 748,8 l/h 198,1 gph l/h 207,4 gph 940,8 l/h 248,9 gph 9 bar 131 psi 1 F l/h 242,6 gph 1100,4 l/h 291,1 gph 8 bar 116 psi l/h 305 gph 1383,6 l/h 366 gph 6 bar 87 psi 1 1/4 F SS316L l/h 9,8 gph 44,4 l/h 11,7 gph l/h 12,4 gph 56,4 l/h 14,9 gph 40 bar 145 psi 1/4 F SS316L l/h 20,4 gph 92,4 l/h 24,4 gph l/h 25,4 gph 115,2 l/h 30,5 gph 40 bar 580 psi 1/2 F SS316L l/h 43,4 gph 197 l/h 52,1 gph l/h 54,5 gph 247 l/h 65,4 gph 35 bar 508 psi 1/2 F l/h 82 gph 372 l/h 98,4 gph l/h 103,2 gph 468 l/h 123,8 gph 18 bar 261 psi 3/4 F l/h 124,6 gph 565,2 l/h 149,5 gph l/h 156,6 gph 710,4 l/h 187,9 gph 13 bar 189 psi 1 F l/h 165,1 gph 748,8 l/h 198,1 gph 9 bar 131 psi 1 F l/h 207,4 gph 940,8 l/h 248,9 gph l/h 242,6 gph 1100,4 l/h 291,1 gph 8 bar 116 psi 1 1/4 F l/h 305 gph 1383,6 l/h 366 gph 6 bar 87 psi

32 tam.pro.02 Hlava čerpadla z PP a AISI316 L Membrána z PTFE Průtok až 2371 l/h (627,2 gph) Max. tlak 10 bar (145 psi) PP, 40 bar (580 psi) AISI316 L Zdvihy za minutu: (50 Hz) Průměr pístu: mm PP, mm AISI316 L Motor: 0,75-1,1-1,5-2,2 kw VŠECHNA ČERPADLA JSOU DODÁVÁNA BEZ MOTORU DVOJNÁSOBNÝ VÝKON: čerpadla x PŘÍPLATEK Model Ø Pístu Zdvihy/min. Průtok Tlak Připojení 50 Hz 60 Hz 50 Hz 60 Hz Třífáze 0,75 kw 50 mm l/h 59 gph 267,6 l/h 70,8 gph l/h 78,6 gph 356,4 l/h 94,3 gph Třífáze 0,75 kw - 1,1 kw 70 mm l/h 116,7 gph 529,2 l/h 140 gph l/h 155 gph 703,2 l/h 186 gph Třífáze 1,1 kw 86 mm l/h 172,2 gph 781,2 l/h 206,7 gph l/h 228,8 gph 1038,2 l/h 274,6 gph Třífáze 1,5 kw - 2,2 kw 100 mm l/h 239,2 gph 1084,8 l/h 287 gph l/h 318 gph 1442,4 l/h 381,6 gph Třífáze 2,2 kw 120 mm l/h 345,2 gph 1566 l/h 414,3 gph l/h 458,2 gph 2078,4 l/h 549,8 gph 140 mm l/h 471,7 gph 2139,5 l/h 566 gph l/h 627,2 gph 2845,2 l/h 752,7 gph Třífáze 0,75kW 15 mm l/h 4,5 gph 20,4 l/h 5,4 gph l/h 6,1 gph 27,6 l/h 7,3 gph 25 mm l/h 13,2 gph 60 l/h 15,9 gph l/h 17,5 gph 79,2 l/h 21 gph 35 mm l/h 28,3 gph 128,4 l/h 34 gph l/h 38,1 gph 172,8 l/h 45,7 gph Třífáze 1,5 kw - 2,2 kw 50 mm l/h 59 gph 267,6 l/h 70,8 gph l/h 78,6 gph 356,4 l/h 94,3 gph Třífáze 2,2 kw 70 mm l/h 116,7 gph 529,2 l/h 140 gph l/h 155 gph 703,2 l/h 186 gph 86 mm l/h 172,2 gph 721,2 l/h 206,7 gph l/h 228,8 gph 1038 l/h 274,6 gph 100 mm l/h 239,2 gph 1084,8 l/h 287 gph l/h 318 gph 1442,4 l/h 381,6 gph 120 mm l/h 345,2 gph 1566 l/h 414 gph l/h 458,2 gph 2078,4 l/h 549,8 gph 140 mm l/h 239,2 gph 1084,8 l/h 287 gph l/h 627,2 gph 2845,2 l/h 752,7 gph *KÓDY A CENY NA VYŽÁDÁNÍ PP 10 bar 145 psi 1/2 F PP 10 bar 145 psi 1 F PP 10 bar 145 psi 1 F PP 10 bar 145 psi 1 1/4 F PP 10 bar 145 psi 1 1/4 F 7 bar 102 psi 1 1/2 F SS316L 40 bar 580 psi 1/4 M 40 bar 580 psi 1/2 F 40 bar 580 psi 1/2 F SS316L 40 bar 580 psi 3/4 M SS316L 30 bar 435 psi 3/4 F 21 bar 305 psi 1 F 15 bar 218 psi 1 1/4 F 10 bar 145 psi 1 1/4 F 7 bar 102 psi 1 1/2 F

33 tam.pro.03 Tělo čerpadla z PP a AISI316 L Membrána z PTFE Průtok až 3942 l/h (1043 gph) Max. tlak 10 bar (145 psi) PP, 40 bar (580 psi) AISI316 L Zdvihy za minutu: (50 Hz) Průměr pístu: mm PP, mm AISI316 L Motor: 2, kw VŠECHNA ČERPADLA JSOU DODÁVÁNA BEZ MOTORU DVOJNÁSOBNÝ VÝKON: čerpadla x PŘÍPLATEK Model Ø Pístu Zdvihy/min. Průtok Tlak Připojení 50 Hz 60 Hz 50 Hz 60 Hz Třífáze 3 kw SS316L 100 mm l/h 399,7 gph 1813 l/h 479,7 gph l/h 531 gph 2408 l/h 637,1 gph 10 bar 145 psi 1 1/4 F Třífáze 4 kw SS316L 120 mm l/h 575,9 gph 2612 l/h 691,1 gph l/h 765,3 gph 3472 l/h 918,4 gph 10 bar 145 psi 1 1/2 F 140 mm l/h 784,9 gph 3560 l/h 691,1 gph 10 bar 145 psi l/h 1043 gph 4730 l/h 1215,1 gph 4 bar 102 psi 1 1/2 F Třífáze 2,2 kw - 3 kw SS316/FPM l/h 23,5 gph 2612 l/h 691,1 gph 25 mm l/h 31,2 gph 3472 l/h 918,4 gph 40 bar 580 psi 1/4 F l/h 41,3 gph - - Třífáze 2,2 kw - 3 kw SS316/FPM l/h 47,1 gph 214 l/h 56,5 gph 35 mm l/h 62,4 gph 283 l/h 74,9 gph 40 bar 580 psi 3/4 F l/h 82 gph - - Třífáze 2,2 kw - 4 kw SS316/FPM l/h 98,1 gph 445 l/h 117,8 gph 50 mm l/h 130,4 gph 592 l/h 156,5 gph 40 bar 580 psi 1 F l/h 171,4 gph - - Třífáze 4 kw SS316/FPM l/h 194,4 gph 882 l/h 233,3 gph 37 bar 537 psi 70 mm l/h 258,5 gph 1172 l/h 310,2 gph 32 bar 32 psi 1 F l/h 339 gph bar 305 psi l/h 288 gph 1308 l/h 346 gph 26 bar 377 psi 86 mm l/h 383 gph 1738 l/h 459,7 gph 19 bar 276 psi 1 1/4 F l/h 503 gph bar 203 psi 100 mm l/h 399,7 gph 1813 l/h 479,7 gph 21 bar 305 psi l/h 531 gph 2408 l/h 637,1 gph 15 bar 218 psi 1 1/4 F 120 mm l/h 575,9 gph 2612 l/h 691,1 gph 13 bar 189 psi l/h 765,3 gph 3472 l/h 918,4 gph 10 bar 145 psi 1 1/2 F 140 mm l/h 784,9 gph 3560 l/h 691,1 gph 10 bar 145 psi l/h 1043 gph 4730 l/h 1215,1 gph 7 bar 102 psi 1 F *KÓDY A CENY NA VYŽÁDÁNÍ

34 ČErpadla transfer Tato přenosná bubnová transférová ponorná čerpadla jsou navržena pro čerpání korozivních kapalin. Jejich speciální tvar zabraňuje úniku kapaliny do bubnu. K dispozici plně zaměnitelný elektrický nebo pneumatický motor. Čerpadla mají otevřené oběžné kolo umožňující nepřetržité čerpání čisté žíravé kapaliny o viskozitě až 600 cps s 500 W elektrickým a pneumatickým motorem (při 20 C) a 900 CPS s 800 W elektrickým motorem (při 20 C). Čerpadla série TR.EL poháněné elektromotorem jsou navíc vybaveny bezpečnostním spínačem, který zabraňuje náhodnému restartu po výpadku proudu. - dostupné v PP, PVDF a AISI nastavitelný průtok (pneumatická verze) - bez mechanické ucpávky - délka ponorné trubice 900 mm nebo 1200 mm - průtok až 90 l/min Model Kód TR.PP 500 W electr. motor L 900/1200 mm ,- TR.PP 800 W electr. motor L 900/1200 mm ,- TR.PVDF 500 W electr. motor L 900/1200 mm ,- TR.PVDF 800 W electr. motor L 900/1200 mm ,- TR.AISI 500 W electr. motor L 900/1200 mm ,- TR.AISI 800 W electr. motor L 900/1200 mm ,- TR. PP PN L 900/1200 mm ,- TR.PVDF PN L 900/1200 mm ,- TR.AISI PN L 900/1200 mm ,- TRANSFER PNEUMATIC TR.PP Sací hadice: Ø 42 mm Hadicová svorka Ø 25 mm Sací hadice: 60 Celková váha: 1,4 / 1,7 kg Materiál sací hadice: PP Materiál hřídele: hastelloy Materiál pouzdra: PTFE Materiál rotoru: ECTFE Materiál sacího otvoru: PP Vnitřní části: PP + PTFE Délka: 1200 mm TR.PVDF Sací hadice: Ø 40 mm Hadicová svorka Ø 25 mm Sací hadice: 95 Celková váha: 1,7 / 1,9 kg Materiál sací hadice: PVDF Materiál hřídele: hastelloy Materiál pouzdra: PTFE Materiál rotoru: ECTFE Materiál sacího otvoru: ECTFE Vnitřní části: PVDF + PTFE Délka: 900/1200 mm TR.AISI316 Sací hadice: Ø 42,5 mm Hadicová svorka Ø 25 mm Sací hadice: 95 Celková váha: 4,3 / 5,3 kg Materiál sací hadice: AISI316 Materiál hřídele: AISI316 Materiál pouzdra: PTFE Materiál rotoru: ECTFE Materiál sacího otvoru: ECTFE Vnitřní části: PVDF + PPS -V Délka: 900/1200 mm (εx 700 / 1000 / 1200 mm) (εx 3 / 4,4 / 5,3)

35 TR.M500 - M550 Napájení: 500 W Napětí: 230 V (jednofáze) Stupeň ochrany: IP 54 Třída izolace: F Průtok: 80 l/miin Viskozita: 600 cps Hmotnost: 3,7 kg εx: 230 V / 115 V (jednofáze) TR.M800 Napájení: 800 W Napětí: 230 V (jednofáze) Stupeň ochrany: IP 54 Třída izolace: F Průtok: 90 l/miin Viskozita: 900 cps Hmotnost: 3,7 kg TR.MP Napájení: 0,33 HP - 7 bar Průtok: 80 l/miin Viskozita: 600 cps Hmotnost: 1,1 kg MIX SYSTÉMY PRO PŘÍPRAVU ROZTOKŮ Z PRÁŠKU A PRO PŘÍPRAVU EMULZÍ MIX.P Variabilní objem práškové dávkovací jednotky, násypka s ukazatelem množství prášku, závitový šroub se škrabkou Vstup pro přívod vody a regulační jednotka, elektromagnetický ventil, tlakový spínač, rozprašovací tryska Míchací nádrž s kryty rozdělená do tří sektorů: rozpouštění, zrání a skladování Řídicí a ovládací automatizovaný elektrický rozvaděč včetně indikátorů pro plně automatický provoz zařízení Rozpouštěcí dávkovací systém, skládající se obvykle z dávkovacích čerpadel vybraných z mnoha verzí dostupných z naší nabídky (konkrétní zboží na dotaz) Plně automatizované funkce Oddělená regulace vody a prášku Konstrukce z nerezové oceli Možnost pevného ukotvení k podlaze - v případě potřeby

36 MIX.P.01 Prášek Model MIX.P.01.5S MIX.P.01.5 Průtok Dávkování prášku Násypka Míchače Rozměry Hmotnost min Max L kw L kw A (mm) B (mm) C (mm) 550 l/h 0,6 2,9 0,22 MIX.P l/h 1,2 5,9 0,37 MIX.P l/h 1,6 7,8 0, Kg 70 2 MIX.P l/h 0, Kg 3,25 15,7 MIX.P l/h Kg 0,37 MIX.P l/h 0, Kg 5,65 27, MIX.P l/h Kg *KÓDY A CENY NA VYŽÁDÁNÍ 0, MIX.P.02 Emulze kg Model Průtok Míchače Rozměry Hmotnost L kw A (mm) B (mm) C (mm) MIX.P.02.5S 550 l/h 2 0, kg MIX.P MIX.P l/h MIX.P l/h Kg MIX.P l/h 0, Kg MIX.P l/h 0, Kg MIX.P l/h Kg MIX.P l/h Kg *KÓDY A CENY NA VYŽÁDÁNÍ

37 MIX.P.03 Prášek/Emulze Model MIX.P.03.5S MIX.P.03.5 Průtok Dávkování prášku Násypka Míchače Rozměry Hmotnost min Max L kw L kw A (mm) B (mm) C (mm) 550 l/h 0,6 2,9 0,22 MIX.P l/h 1,2 5,9 0,37 MIX.P l/h 1,6 7,8 0, Kg 70 2 MIX.P l/h 0, Kg 3,25 15,7 MIX.P l/h Kg 0,37 MIX.P l/h 0, Kg 5,65 27, MIX.P l/h Kg *KÓDY A CENY NA VYŽÁDÁNÍ 0, kg MIX.P.01 Prášek Model Rozměry Hmotnost A (mm) B (mm) C (mm) MIX.P.02.5S 1020 MIX.P kg MIX.P MIX.P Kg MIX.P Kg MIX.P Kg MIX.P Kg 2770 MIX.P Kg *KÓDY A CENY NA VYŽÁDÁNÍ

38 MIX.Manual JEDNOTKA PRO PŘÍPRAVU POLYELEKTROLYTU Nádrže z průsvitného polyethylenu s vysokou hustotou, UV stabilizované, pracovní teplota -40 až +60 C, vestavěný manometr Kontrolní kryt s větracím otvorem Ø 155 mm Rozprašovač a přívodem vody z PVC Plnička prášku z PVC Pomalý míchač s hřídelí a rotorem z nerezové oceli AISI 316 Dávkovací čerpadlo (na vyžádání) Model Průtok Míchač Rozměry Hmotnost L kw A (mm) B (mm) C (mm) MIX.MAN l/h MX.2.L kg 0,18 MIX.MAN l/h MX.3.L Kg MIX.MAN l/h MX.4.L 0, Kg MIX.DV PODAVAČ PRÁŠKU Jsou konstruovány pro konstantní a přesný tok jakéhokoliv typu materiálu jako jsou granule, vlákna nebo prášky. Podavače prášku jsou kompletně vyrobené z nerezové oceli AISI 304. Násypník: Dvě svislé stěny zajišťují rovnoměrné proudění produktů; dostupné verze 50 litrů a 100 litrů. Volitelné: míchač nebo oscilátor; vnitřní lešticí kartáč, ukazatel hladiny. Převodovka: přenos pohybu je prováděn směrem k pastorku, který je spojen s měřicí spirálou a míchačem. Volitelné: FPM těsnicí kroužek. Měnič otáček: (manuální regulace) zajišťuje kontrolu objemu, kdy podavač běží mezi 10 a 100% maximální dodávky, 3-fázový motor, 0,18 kw, třída izolace F. Volitelné: koaxiální zařízení pro konstantní plnění, indikátor sklonu. Měřicí spirála: přesnost závisí na vlastnostech produktů, od 0,5% do 3%. Volitelné: zesílená měřicí spirála, pevná měřicí spirála, prodloužená spirála a výtlačná hadice. Volitelné - Tepelná odolnost: aby se zabránilo spékání produktu, způsobené vlhkostí. Rozpouštěč: zajišťuje dokonalé rozpuštění výrobku ve vodě, a to díky specifické konstrukci a průtoku vody. Model Min.průtok Max.průtok Průběžný průtok MIX.DV.01 0,7 l/h 3,7 l/h 2,8 l/h MIX.DV.02 3 l/h 17 l/h 13 l/h MIX.DV l/h 65 l/h 50 l/h
