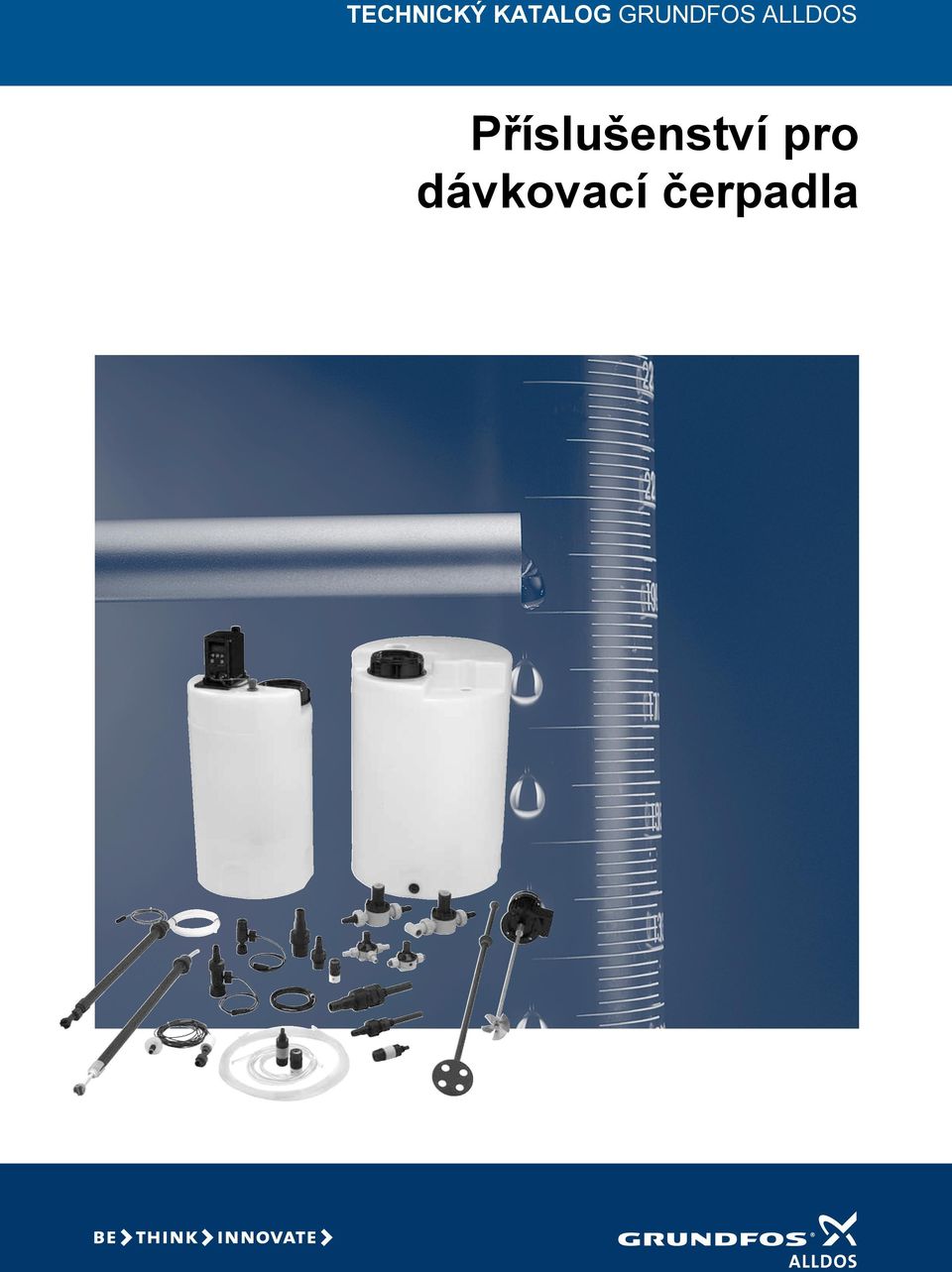

TECHNICKÝ KATALOG GRUNDFOS ALLDOS. Příslušenství pro dávkovací čerpadla

Transkript

1 TECHNICKÝ KATALOG GRUNDFOS ALLDOS Příslušenství pro dávkovací čerpadla

2 Obsah Schéma dávkovacího systému Schéma dávkovacího systému 4 Montážní sady Montážní sady pro dávkovací čerpadla DME a DMS 5 Montážní sady pro dávkovací čerpadla DMI, DDI, DMX a DMH 6 Hadice Hadice 7 Přípojky čerpadel Přípojky dávkovacích čerpadel DME a DMS 9 Přípojky dávkovacích čerpadel DMI, DDI, DMX a DMH 10 Adaptéry pro dávkovací čerpadla DME a DMS 13 Soupravy šroubení 13 Patní ventily Patní ventil 14 Sací potrubí Pružná sací potrubí 15 Pevné sací potrubí 17 Pevné sací potrubí, DN 4 18 Pevné sací potrubí, DN 8 19 Pevné sací potrubí pro nádrže s míchadly, DN 4/DN 8 20 Pevná sací potrubí pro kanistry 21 Řídící hladinová jednotka 22 Vstřikovací ventily Standardní provedení 23 Vstřikovací ventil s gumičkou, DN 4/DN 8 29 Vstřikovací ventil pro vysokoteplotní aplikace, M30 30 Vstřikovací ventil pro vysokoteplotní aplikace, DN 4/DN 8 30 Chladicí potrubí 30 Vstřikovací ventil s kulovým ventilem, DN 4 / DN 8 31 Vstřikovací ventil, čistitelný, DN 4/DN 8 31 Typový klíč pro vstřikovací ventily 32 Pojistné ventily DN 4/DN 8 33 DN DN DN DN 4/DN 8 37 DN DN DN Multifunkční ventily Multifunkční ventil 41 Výběr multifunkčního ventilu 42 Tlumiče pulzací Tlumiče pulzací 43 Sací strana 44 Výtlačná strana, bez membrány 45 Výtlačná strana, s membránou, DN 8 47 Výtlačná strana, s membránou, DN Výtlačná strana, s membránou, DN 32 a DN Nádrže Hranatá nádrž, 100 litrů 52 Válcová nádrž 53 Záchytné vany 54 Příslušenství pro dávkovací nádrže 55 Nástěnná konzola Nástěnná konzola 56 Míchadla Elektrické míchadlo 57 Ruční míchadlo 60 Automatický odvzdušňovací ventil Automatický odvzdušňovací ventil 61 Snímač průsaku membrány Snímač průsaku membrány (jen pro DME l/h) 63 2

3 Obsah Jednotka pro monitorování dávkování Monitorovací jednotka 64 Průtokoměry Průtokoměr 65 Vodoměry Vodoměr 66 Kabely a kabelové konektory DME a DMS 67 DMI, DMX, DMH a DDI 68 Další dokumentace výrobků WebCAPS 70 WinCAPS 71 3

4 Schéma dávkovacího systému Schéma dávkovacího systému Grundfos Alldos nabízí svůj kompletní program příslušenství, který vyhoví všem individuálním potřebám při dávkování medií pomocí dávkovacích čerpadel Grundfos Alldos. TM Obr. 1 Schéma dávkovacího systému Legenda Pol. Součást Strana 1 Nádrž 52 2 Elektrické míchadlo 57 3 Odběrné zařízení 55 4 Tlumič pulzací, sací strana 44 5 Dávkovací čerpadlo 6 Pojistný ventil 33 7 Protitlaký ventil 37 8 Tlumič pulzací, výtlačná strana 45 9 Odměrka 10 Vstřikovací ventil 23 Přídavné příslušenství Příslušenství Strana Instalační souprava 5 Hadice 7 Patní ventil 14 Vstřikovací ventil pro vysokoteplotní aplikace 30 Sací potrubí 15 Řídící hladinová jednotka 22 Ruční míchadlo 60 Vodoměr 66 4

5 Montážní sady Montážní sady pro dávkovací čerpadla DME a DMS Montážní sada obsahuje tyto položky: patní zpětný ventil se sítkem a závažím vstřikovací pružinový zpětný ventil 6 m výtlačné hadice PE 2 m sací hadice PVC 2 m odvzdušňovací hadice PVC Max. 6 m Max. 2 m TM GrA1008 Obr. 2 Max. délky hadic Obr. 3 Montážní sada Max. průtok [l/h] Materiál ventilů Vnitřní/vnější průměr hadice Těleso Těsnění Kulička ventilu Sací hadice Výtlačná hadice PP EPDM keramika PP FKM keramika PVDF FKM keramika PP EPDM keramika PP FKM keramika PVDF FKM keramika Odvzdušňovací hadice Objednací číslo 4 / 6 mm 4 / 6 mm 4 / 6 mm / 9 mm 6 / 9 mm 4 / 6 mm /8" / 1/4" 1/8" / 1/4" /4" / 3/8" 1/4" / 3/8" / 6 mm 4 / 6 mm 4 / 6 mm / 9 mm 6 / 9 mm 4 / 6 mm /8" / 1/4" 1/8" / 1/4" /4" / 3/8" 1/4" / 3/8" / 6 mm 4 / 6 mm 4 / 6 mm / 9 mm 6 / 9 mm 4 / 6 mm /8" / 1/4" 1/8" / 1/4" /4" / 3/8" 1/4" / 3/8" / 12 mm 9 / 12 mm 4 / 6 mm /8" / 1/2" 3/8" / 1/2" / 12 mm 9 / 12 mm 4 / 6 mm /8" / 1/2" 3/8" / 1/2" / 12 mm 9 / 12 mm 4 / 6 mm /8" / 1/2" 3/8" / 1/2"

6 Montážní sady Montážní sady pro dávkovací čerpadla DMI, DDI, DMX a DMH Velikost Pro čerpadlo typu Obsahuje Materiály použité uinjekčního ventilu a patního ventilu Verze sacího potrubí Objednací číslo DN 4 DN 8 DMI / DDI 209 max. 6 l/h DMI / DMX / DMH max. 50 l/h DMI / DDI 222 / DMX / DMH max. 50 (60) l/h Výtlačná hadice, 4/6 mm, PE, 5 m Vstřikovací ventil, R 1/4 sací hadice, 4/6 mm, PVC, 2 x 1,5 m patní ventil Výtlačná hadice, 4/6 mm, PE, 5 m vstřikovací ventil, 1/4" NPT sací hadice, 4/6 mm, PVC, 2 x 1,5 m patní ventil Výtlačná hadice, 4/6 mm, PE, 5 m vstřikovací ventil, 1/2" NPT sací hadice, 4/6 mm, PVC, 2 x 1,5 m patní ventil Výtlačná hadice, 6/12 mm, PVC, 5 m vstřikovací ventil, G 1/2 sací hadice, 6/8 mm, PVC, 2 m patní ventil Výtlačná hadice, 6/12 mm, PVC, 5 m vstřikovací ventil, 1/2" NPT sací hadice, 6/8 mm, PVC, 2 m patní ventil Výtlačná hadice, 6/12 mm, PVC, 5 m vstřikovací ventil, G 1/2 sací hadice, 9/12 mm, PVC, 2 m patní ventil PVC / FKM / sklo PP / FKM / PTFE PVC / FKM / sklo PP / FKM / PTFE PVC / FKM / sklo PVC / FKM / sklo PP / FKM / sklo PVC / FKM / sklo PP / FKM / sklo PVC / FKM / sklo PP / FKM / sklo bez spínače se spínačem bez spínače se spínačem bez spínače se spínačem bez spínače se spínačem bez spínače se spínačem bez spínače se spínačem bez spínače se spínačem bez spínače se spínačem bez spínače se spínačem bez spínače se spínačem bez spínače se spínačem ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 6

7 Hadice Hadice Propojovací hadice v různém materiálovém provedení, velikostech a délkách. TM Obr. 4 Hadice Vnitřní/vnější průměr hadice 4/6 Materiál Max. tlak [barů] PE 16 PVC 0,5 ETFE 20 5/8 PE 13 6/9 PE 13 PVC 0,5 ETFE 20 6/12 PVC, textilní výztuž 23 9/12 PE 13 PVC 0,5 Délka [m] Objednací číslo , ( ) ( /1.5) ( /03) ( /05) ( /10) ( /15) ( /25) ( /50) ( /100) ETFE /19 PVC, textilní výztuž /20 PVC 0, /24 PVC, textilní výztuž

8 Hadice Vnitřní/vnější průměr hadice Materiál Max. tlak [barů] 19/27 PVC, vyztužení textilem 12 25/34 10 PVC, vyztužení textilem 32/41 9 Délka [m] 1 1, Objednací číslo ( ) ( /1.5) ( /03) ( /05) ( /10) ( /15) ( /25) ( /50) ( /100)

9 Přípojky čerpadel Přípojky dávkovacích čerpadel DME a DMS Samostatné, dodatečně použitelné přípojky čerpadel kpřizpůsobení normovaných dávkovacích čerpadel Grundfos Alldos různým typům a velikostem hadic nebo potrubí specifických pro danou instalaci. Pod každým objednacím číslem je uvedena vždy jedna přípojka s připojovacím šroubením. Obr. 5 Hadicová vsuvka pro přípojku se sponou GR8353_p Obr. 6 Různé druhy přípojek čerpadel GR2682 Pro čerpadlo typu Typ přípojky Vnitřní/vnější průměr/závit hadice nebo potrubí Materiál Objednací číslo DME 2 DME 8 DME 12 DME 19 DME 48 DMS 2 DMS 4 DMS 8 DMS 12 Trubka Lepený spoj Vnitřní závit *) Korozivzdorná ocel dle DIN **) Hodí se pouze k čerpadlům z korozivzdorné oceli 4/6 mm 6/9 mm 6/12 mm 9/12 mm DME Hadicová spona 19/27 mm + 25/34 mm DME Hadicová spona 32/41 mm + 38/48 mm PP PVDF PP PVDF PP PVDF PP PVDF /10 mm PVC /12 mm PVC PVC PVDF /Rp 1/4 SS* ** SS* ** /Rp 3/8 SS* ** PP PVDF PP PVDF

10 Přípojky čerpadel Přípojky dávkovacích čerpadel DMI, DDI, DMX a DMH DN 4 Jmenovitý průměr DN 4 Materiál PP PVC PVDF Korozivzdorná ocel, DIN a DIN Korozivzdorná ocel, DIN Hadice (pružná) ID/OD 1, materiál Potrubí ID/OD 1 nebo závit 4/6 mm, PVC a PE - Přípojka Max. tlak [barů] Těsnicí kroužek 10-5/8 mm, PE /12 mm, PVC 10/12 mm 16 EPDM + FKM 1/8" / 1/4", PE /4" / 3/8", PE - 10 FKM 4/6 mm, PVC a PE /8 mm, PE /8 mm, PE - 5-6/12 mm, PVC 10/12 mm G 3/8 16 EPDM 1/8" / 1/4", PE /4" / 3/8", PVC a PE - 10 FKM 4/6 mm, PE a PTFE 4/6 mm /16 mm 16 PTFE 1/8" / 1/4", PE /6 mm /2" NPT Hastelloy C - G 1/4 100 FKM Objednací číslo ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 1) ID = Vnitřní průměr, OD = Vnější průměr 10

11 Přípojky čerpadel DN 8 Jmenovitý průměr DN 8 Materiál PP PVC PVDF Korozivzdorná ocel, DIN a DIN Korozivzdorná ocel, DIN Hastelloy C 1) ID = Vnitřní průměr, OD = Vnější průměr Hadice (pružná) ID/OD 1, materiál Potrubí ID/OD 1 nebo závit 4/6 mm, PE - Připojení Max. tlak [barů] 10-5/8 mm, PE /9 mm, PE /12 mm, PVC /12 mm, PE - 9-4/6 mm, PE 6/9 mm, PE 9/12 mm, PE /16 mm 10-1/4" / 3/8", PE /2", PE a PVC /6 mm, PVC /8 mm, PE /8 mm, PE - 1-6/9 mm, PE /12 mm, PE - 9-6/12 mm, PVC 10/12 mm 16-9/12 mm, PVC a PE 10/12 mm 9-4/6 mm, PVC a PE 10/12 mm 10-6/12 mm, PVC 4/6 mm, PE 6/9 mm, PE G 5/8 10/12 mm 10-6/12 mm, PVC 1/4" / 3/8", PE /8" / 1/2", PVC a PE /2", PE 4/6 mm, PVC /4" NPT /2" NPT 10-6/9 mm, PE /12 mm, (PTFE) + PE /16 mm /2" NPT /6 mm /10 mm G 1/ /4" NPT /2" NPT R 1/ /4" NPT 16 - Těsnění Objednací číslo ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 11

12 Přípojky čerpadel DN 20, DN 32 a DN 65 Jmenovitý průměr DN 20 DN 32 DN 65 Materiál PP PVC PVDF Korozivzdorná ocel, DIN Hastelloy C PP PP/PVC PVC PVDF Korozivzdorná ocel, DIN ) ID = Vnitřní průměr, OD = Vnější průměr Hadice (pružná) ID/OD 1, materiál Potrubí ID/ OD 1 nebo závit - 20/25 mm 19/27 mm, PVC 25/34 mm, PVC Připojení Max. tlak [barů] Těsnění /20 mm, PVC /20 mm, PVC 20/25 mm 10-19/27 mm, PVC /27 mm, PVC 25/34 mm, PVC /25 mm /4" NPT 10-12/ mm, PTFE - G 1 1/4 4-19/27 mm, PVC 25/34 mm, PVC /25 mm /4" NPT /22 mm G 3/ /4" NPT G 3/ /4" NPT /40 mm G /40 mm Příruba, DN /40 mm G /40 mm Příruba, DN /42 mm, PVC - G /40 mm G /40 mm Příruba, DN /4" NPT G /40 mm G /40 mm Příruba, DN /4" NPT G G 1 1/4 G G 1 1/4 Příruba, DN /4" NPT G Hastelloy C - G 1 1/4 Příruba, DN PP - 65/75 mm 10 - PVC - 65/75 mm Příruba, DN Korozivzdorná ocel, DIN /75 mm 10 - Objednací číslo ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 12

13 Přípojky čerpadel Adaptéry pro dávkovací čerpadla DME a DMS Adaptéry se používají k připojení dávkovacích čerpadel DME a DMS k sacím a výtlačným hadicím, jejichž velikosti se liší od standardních velikostí hadic z programu Grundfos Alldos. Objednací číslo zahrnuje dvě sady. Adaptéry Typ čerpadla Typ přípojky DME 2-48 DMS DME Hadice Hadicová spona Vnitřní závit Hadicová spona Vnitřní závit Hadicová spona Hadice ID/OD1 nebo závit 4/6 mm 5/8 mm 6/8 mm 6/9 mm 6/12 mm 9/12 mm 0,17" / 1/4" 1/4" / 3/8" 3/8" / 1/2" 12/- mm Materiál Objednací číslo PP PVDF PP PVDF PP PVDF PP PVDF PP PVDF PP PVDF PP PVDF PP PVDF PP PVDF PP PVDF /4" NPT SS* /8" NPT SS* /27 mm 25/34 mm 3/4" NPT Rp 3/4 32/41 mm 38/48 mm PP PVDF PP PVDF PVC SS* PP PVDF PVC SS* PP PVDF PP DME PVDF /4" NPT PVC SS* Vnitřní závit PP Rp 1 1/4 PVDF PVC SS* ) ID = Vnitřní průměr, OD = Vnější průměr * Hodí se pouze k čerpadlům z korozivzdorné oceli ** Korozivzdorná ocel, DIN Obr. 7 Adaptéry Adaptérové soupravy Výrobek Materiál Objednací číslo Adaptérová souprava pro DME Obsahuje jeden adaptér se závitem M30 x 3,5 Soupravy šroubení Dvě šroubení v každé soupravě. Pro čerpadlo typu DME 2 až 48 DMS Velikost šroubení M30 x 3,5 DME 60 a /4" DME 375 a 940 2" PP/EPDM PP/FKM PVDF/EPDM PVDF/FKM Materiál TM Objednací číslo PP PVDF SS PP PVDF SS PP PVDF SS

14 Patní ventily Patní ventil Patní ventil včetně zpětného kuličkového ventilu, sítka a hadicové, popř. trubkové přípojky. Ventilová souprava (zpětný ventil) TM TM /GR8109 GR8109 Obr. 8 Patní ventil, max. 60 l/h Obr. 9 Patní ventil a ventilová souprava, max. 60 l/h Obr. 10 Patní ventil, 400 a 1150 l/h Max. průtok [l/h] *) Max. průtok = 12 l/h **) Korozivzdorná ocel dle DIN Materiál ventilů Připojení Rozměry Objednací čísla Těleso Těsnění Kulička Typ Vnitřní/vnější průměr závitu PP EPDM keramika Hadice PP FKM keramika hadice PVDF FKM keramika hadice PTFE keramika hadice PP EPDM keramika PP FKM keramika 4/6 mm* L Patní ventil /9 mm /12 mm ,17"/1/4"* /4"/3/8" /8"/1/2" /6 mm* /9 mm /12 mm ,17"/1/4"* /4"/3/8" /8"/1/2" /6 mm* /9 mm /12 mm ,17"/1/4"* /4"/3/8" /8"/1/2" /9 mm /12 mm hadicová spona 19/27 mm, 25/34 mm závitová 3/4" NPT hadicová spona 19/27 mm, 25/34 mm závitová 3/4" NPT Ventilová souprava hadicová 19/27 mm, 25/34 mm PVDF FKM keramika spona závitová 3/4" NPT SS* FKM SS* závitová 3/4" NPT PP EPDM FKM sklo sklo PVDF FKM sklo SS* FKM SS* závitová Rp 1 1/ /4" NPT Rp 1 1/ /4" NPT Rp 1 1/ /4" NPT Rp 1 1/ /4" NPT

15 Sací potrubí Grundfos/Alldos nabízí svůj kompletní program flexibilních a pevných sacích potrubí vhodných pro různé chemické zásobníky a nádrže. Pružná sací potrubí Pružná hadicová sací potrubí se nedoporučují pro nádrže opatřené míchadly. TM Obr. 11 Pružná sací potrubí 15

16 Sací potrubí Jmenovitý průměr DN 4 DN 8 Hladinový spínač Materiál Hadice Poloha kontaktu* Délka Patní ventil Vnitřní / kabelu Zástrčka Nízká vnější Prázdná Těleso Materiál hladina L2 Sedlo Kulička průměr nádrž [m] Plochá zástrčka Zástrčka M12 Plochá zástrčka = určena pro čerpadla DMI, DDI, DMX AR, DMH AR Zástrčka M12 = určena pro čerpadla DME a DMS Bez hladinového spínače NO NC NO *) NO = normálně otevřený, NC = normálně sepnutý PVC PVC Sklo PE 4/6 Délka L1 [m] 1,5 PVC 4/6 5 PP PTFE Sklo PE 4/6 1,5 PVDF PTFE PTFE PTFE 4/6 1,5 NO 2 PVC PVC Sklo PE 4/6 1,5-2 PVC PVC Sklo PE 4/6 1,5-2 NC PVC PVC Sklo PVC 4/6 PP PTFE Sklo 5 1,5 1,5 PE 4/6 1,5 PVC 4/6 1,5 PVDF PTFE PTFE PTFE 4/6 1,5 2 PP PTFE Sklo 1,5 PE 4/6 10 PP PTFE Sklo 5 NO 2 PVDF PTFE PTFE PTFE 4/6 1,5-2 PP PTFE Sklo PVC 4/6 1,5 NC NC 10 PP PTFE Sklo PE 4/6 5 Bez hladinového spínače NO PVC PVC PVC 6/12 PP PTFE PE 6/8 1,5 NO 2 PVC PVC PVC 6/12 1,5-1,5 2 PVC PVC PVC 6/12 3 Sklo 10 PP PTFE PE 6/8 1,5 NC NC 2 PP PTFE PE 6/8 1,5 NO - 10 PP PTFE PE 6/8 1,5 NC NC 2 PP PTFE PE 6/8 1,5 NO - 2 PP PTFE PE 6/8 1,5 10 PP PTFE PE 6/8 1,5 1,5 3 Objednací číslo ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 16

17 Sací potrubí Pevné sací potrubí Předmontovaná sestava sacího potrubí je pevná se stavitelnou délkou vhodnou pro instalaci v nádrži. Celé sací potrubí obsahuje patní ventil se sítkem, pevnou sací trubku, závitovou přípojku k nádrži a sací hadici. U verzí určených pro ovládání se sací potrubí dodává včetně hladinových snímačů pro varovnou signalizaci a signalizaci prázdné nádrže a dále včetně kabelu a kabelového konektoru pro připojení k čerpadlu. GrA1005 Obr. 12 Pevné sací potrubí Pevné sací potrubí pro stacionární nádrže Čerpadlo může být instalováno na nástěnné konzole nebo přímo na nádrži. Nádrž se doplňuje z externí nádrže. Pevné sací potrubí pro sudy nebo nádrže Toto sací potrubí je snadno demontovatelné, když vznikne potřeba přemístění sudu nebo nádrže. V tomto případě bývá čerpadlo obvykle umístěno na nástěnné konzole. Toto pevné sací potrubí se dodává na vyžádání. TM / TM TM Obr. 13 Pevné sací potrubí pro sudy nebo nádrže Obr. 14 Pevné sací potrubí pro stacionární nádrže 17

18 Sací potrubí Pevné sací potrubí, DN 4 Jmenovitý průměr DN 4 Zástrčka Plochá M12 Hladinový spínač Materiál Hadice Poloha kontaktu* Prázdná nádrž Nízká hladina Bez hladinového spínače NO NC NO NC Délka kabelu L2 [m] NO 2-2 NC NO Těleso Patní ventil Sedlo Kulička PVC PVC Sklo Materiál Vnitřní / vnější průměr Délka L1 [m] Ponorná hloubka L3 Vhodné pro nádrž Grundfos Alldos velikosti [l] PE 4/ PVC 4/ PVDF PTFE PTFE PTFE 4/6 1, PVC PVC Sklo PE 4/6 1, PP PTFE Sklo PE 4/6 1, PVC PVC Sklo PE 4/6 1, PP PTFE Sklo PE 4/6 2 PP PTFE Sklo PE 4/6 10 PP PTFE Sklo PE 4/6 1, , , , , , , PP PTFE Sklo PE 4/6 1, PVC PVC Sklo PVC 4/6 3-2 PP PTFE Sklo PE 4/6 NC 2 PP PTFE Sklo PE 4/6 10 PP PTFE Sklo PE 4/ , , , , , , , Objednací číslo ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) *) NO = normálně otevřený, NC = normálně sepnutý 18

19 Sací potrubí Pevné sací potrubí, DN 8 Jmenovitý průměr DN 8 *) NO = normáln ě otevřený, NC = normáln ě sepnutý Zástrčka Plochá zástrčka = určena pro čerpadla DMI, DDI, DMX AR, DMH AR Hladinový spínač Materiál Hadice Poloha kontaktu* Prázdná nádrž Nízká hladina Délka kabelu L2 [m] Těleso Patní ventil Sedlo Kulička Materiál Bez hladinového spínače PVC PVC Sklo PVC NO Vnitřní / vnější průměr Délka L1 [m] 6/9 3 6/12 NO 10 PVDF PTFE PTFE PTFE 9/12-2 9/12 3 Ponorná hloubka L3 Vhodné pro nádrž Grundfos Alldos velikosti [l] , , , , PVC PVC Sklo PVC 6/12 1, PP PTFE Sklo PE 6/8 1, NC NC 2 PP PTFE Sklo PE 6/8 1, , Objednací číslo ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) *) NO = normálně otevřený, NC = normálně sepnutý 19

20 Sací potrubí Jmenovitý průměr DN 8 Zástrčka Zástrčka M12 = určena pro čerpadla DME adms Hladinový spínač Materiál Hadice Poloha kontaktu* Prázdná nádrž NO Nízká hladina Délka kabelu L2 [m] NO 10 Těleso Patní ventil Sedlo Kulička Materiál Vnitřní / vnější průměr PVDF PTFE PTFE PTFE 9/12 PVC PVC Sklo PVC Délka L1 [m] 6/9 3 9/12 3 Ponorná hloubka L3 Vhodné pro nádrž Grundfos Alldos velikosti [l] 1, , , PP PTFE Sklo PE 6/8 1, NC NC 2 PP PTFE Sklo PE 6/8 1, , Objednací číslo ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) *) NO = normálně otevřený, NC = normálně sepnutý Pevné sací potrubí pro nádrže s míchadly, DN 4/DN 8 Zvlášt vhodné pro nádrže vybavené elektromíchadlem. Toto sací potrubí se dodává včetně matice pro upevnění hrdla sacího potrubí k vrchu nádrže. Jmenovitý průměr Hladinový spínač Materiál Hadice Poloha kontaktu* Délka Patní ventil Vnitřní / kabelu vnější Zástrčka Prázdná Nízká Těleso Materiál L2 Sedlo Kulička průměr nádrž hladina [m] DN 4 Plochá NO - 2 PVC PVC Sklo DN 8 *) NO = normálně otevřený, NC = normálně sepnutý PE PVC Délka L1 [m] Ponorná hloubka L3 Vhodné pro nádrž Grundfos Alldos velikosti [l] 4/6 1, /6 1, /6 1, /6 1, Bez hladinového spínače PVC PVC Sklo PVC 6/12 1, Plochá NO - 2 PVC PVC Sklo PVC 6/12 1, M12 NO NO 10 PVC PVC Sklo PE 6/ Objednací číslo ( ) ( ) ( ) ( ) ( ) ( ) ( ) 20

21 Sací potrubí Pevná sací potrubí pro kanistry Šroubový uzávěr se dodává v různých velikostech. TM / TM Obr. 15 Pevné sací potrubí pro kanistry Pevné sací potrubí pro kanistry, uzávěr SK20-60 Jmenovitý průměr DN 4 Zástrčka Plochá *) NO = normálně otevřený, NC = normálně sepnutý Pevné sací potrubí pro montáž na kanistr, uzávěr SK5-12 *) NO = normálně otevřený, NC = normálně sepnutý Pevné sací potrubí pro montáž na kanistr, uzávěr SK60A *) NO = normálně otevřený, NC = normálně sepnutý Hladinový spínač Materiál Hadice Poloha kontaktu* Prázdná nádrž Nízká hladina Délka kabelu L2 [m] Těleso Patní ventil Sedlo Kulička Materiál Vnitřní / vnější průměr Bez hladinového spínače PP PTFE Sklo PE 4/6 Délka L1 [m] 1,5 Ponorná hloubka L3 NO - 2 PVC PVC Sklo PVC 4/6 350 NC NC 2 PP PTFE Sklo PE 4/6 NO - 2 PVC PVC - PE M12 NC NC 2 PP PTFE Sklo PE 4/6 4/ / DN 8 Plochá NO - 2 PVC PVC Sklo PVC 6/ Jmenov. rozměr Průměr Zástrčka Hladinový spínač Materiál Hadice Poloha kontaktu* Prázdná nádrž Nízká hladina Délka kabelu L2 [m] Těleso Patní ventil Sedlo Kulička Materiál Vnitřní/vnější průměr Délka L1 [m] Objednací číslo ( ) ( ) ( ) ( ) ( ) ( ) ( ) Ponorná hloubka L3 DN 4 Plochá zástrčka NO - 2 PVC PVC Sklo PE 4/6 1,5 350 DN 8 Jmenovitý průměr Plochá zástrčka NO NO 10 PVC PVC Sklo PVC 6/ Zástrčka M12 NO NO 10 PVDF PTFE PTFE PTFE 9/ Zástrčka Hladinový spínač Materiál Hadice Poloha kontaktu* Prázdná nádrž Nízká hladina Délka kabelu L2 [m] Těleso Patní ventil Sedlo Kulička Materiál Vnitřní / vnější průměr Ponorná hloubka L3 DN 4 Plochá NO - 2 PVC PVC Sklo PE 4/6 1,5 660 Délka L1 [m] ( ) Objednací číslo ( ) ( ) ( ) Objednací číslo ( ) 21

22 Sací potrubí Řídící hladinová jednotka Řídící hladinová jednotka je určena pro dávkovací čerpadla DME, DMS se vstupem pro ovládání od hladiny, včetně hladinových snímačů, keramického protizávaží, kabelů a konektoru pro připojení k čerpadlu. Elektrické údaje Typ konektoru kabelu: Maximální zatížení hladinových kontaktů: Funkce hladinových kontaktů: M12, 4-pólový 50 V, 0,5 A Nízká hladina/prázdná nádrž GrA1012 Obr. 16 Řídící hladinová jednotka Hladinový spínač Zástrčka Prázdná nádrž Spínače Poloha kontaktu* Nízká hladina Délka kabelu [m] Materiál Těleso M12 NO NO 10 PVC M12 NO - 10 PVC M12 NO NO 10 PP M12 NC NC 10 PP Objednací číslo ( ) ( ) ( ) ( ) *) NO = normálně otevřený, NC = normálně sepnutý Úchytky pro hladinovou řídící jednotku Součást Velikost Materiál Objednací číslo Úchytka pro hladinovou řídící jednotku, trubka DN 8 DN 8 PVC ( ) Úchytka pro hladinovou řídící jednotku, trubka DN 25 DN 25 PVC ( ) Úchytka pro hladinovou řídící jednotku, trubka DN 20 DN 20 PVC ( ) 22

23 Vstřikovací ventily Standardní provedení Vstřikovací ventil včetně pružinové zpětné klapky, vstřikovací trubky a hadicové, popř. trubkové přípojky. Materiál pružiny: Hastelloy. Otevírací tlak DN 4, DN 8: DN 20: Maximální teplota 0,7 baru 1,1 baru PP, PVDF: 50 C PVC: 40 C Korozivzdorná ocel 80 C d L Ventilová souprava (zpětný ventil) TM /TM Gr7098 GR8107 Obr. 17 Rozměry vstřikovacího ventilu, max. 60 l/h Obr. 18 Vstřikovací ventil, max. 60 l/h Obr. 19 Vstřikovací ventil, 400 a 1150 l/h 23

24 Vstřikovací ventily Max. průtok [l/h] *) Max. průtok = 12 l/h Materiál ventilu Přípojka Rozměry Objednací čísla Těleso Těsnění Kulička Typ PP PVDF PP EPDM FKM FKM keramika keramika keramika Hadice Lepený spoj Hadice Lepený spoj Hadice Vnitřní/vnější průměr závitu d L Vstřikovací ventil 4/6 mm* 6/9 mm 9/12 mm G 1/ ,17" / 1/4"* /4" / 3/8" 1/2" NPT /8" / 1/2" /10 mm G 1/2 -/12 mm /6 mm* /9 mm G 1/ /12 mm ,17" / 1/4"* /4" / 3/8" 1/2" NPT /8" / 1/2" /10 mm G 1/2 -/12 mm /6 mm* /9 mm G 1/ /12 mm ,17" / 1/4"* /4" / 3/8" 1/2" NPT /8" / 1/2" Ventilová souprava /10 mm Lepený spoj G 1/2 -/12 mm PTFE keramika Hadice 6/9 mm G 1/ EPDM FKM keramika keramika PVDF FKM keramika korozivzdorná ocel PP PVDF korozivzdorná ocel PVC FKM EPDM FKM FKM FKM FKM korozivzdorná ocel sklo korozivzdorná ocel sklo PVDF Hadicová spona 19/27 mm 25/34 mm závitová 3/4" NPT Hadicová spona 19/27 mm. 25/34 mm závitová 3/4" NPT G 3/4 122 Hadicová spona 19/27 mm. 25/34 mm závitová 3/4" NPT závitová závitová Hadicová spona Lepený spoj Rp 3/ /4" NPT Rp 1 1/ /4" NPT Rp 1 1/ /4" NPT G Rp 1 1/ /4" NPT Rp 1 1/ /4" NPT /27 mm G 1 1/ /- mm -/32 mm ( ) G 1 1/ /2" NPT G 1 1/ /2" NPT

25 Vstřikovací ventily Standardní verze, DN 4 Maximální průtok: 6 l/h. TM Obr. 20 Standardní verze, DN 4 Přípojka k procesnímu potrubí Přípojka od dávkovacího čerpadla 1) Maximální tlak 2) Maximální teplota 3) ID = Vnitřní průměr, OD = Vnější průměr Materiál ventilů Hadice/trubka ID/OD 3 Závit Těleso Kuličky Těsnění Sedlo Rozměry l L Pmax 1 / Tmax 2 [barů] / [ C] G 1/2 Trubka, 4/6 mm G 3/8 PVDF keramika PTFE PTFE / 50 1/2" NPT Trubka, 4/6 mm G 3/8 PVDF keramika PTFE PTFE / 40 Objednací číslo ( ) ( ) Verze s ocelovým kroužkem Maximální průtok: 6 l/h. TM Obr. 21 Verze s ocelovým kroužkem, DN 4 Přípojka k procesním u potrubí Přípojka od dávkovacího čerpadla 1) Maximální tlak 2) Maximální teplota 3) ID = Vnitřní průměr, OD = Vnější průměr * 1/4" tenkostěnná Materiál ventilů Hadice/trubka ID/OD 3 Závit Těleso Kuličky Těsnění Sedlo G 1/4 Hadice, 4/6 mm* G 3/8 1/2" NPT Hadice, 1/8" / 1/4" G 3/8 PVC PP PVC PP Rozměry l L Pmax 1 / Tmax 2 [barů] / [ C] - FKM / 40 - FKM / 40 Objednací číslo ( ) ( ) ( ) ( ) 25

26 Vstřikovací ventily Standardní verze, DN 4/DN 8 Maximální průtok: 6 l/h (DN 4) nebo 60 l/h (DN 8). TM TM Obr. 22 Standardní verze, PP, PVC a verze PVDF Obr. 23 Standardní verze, verze korozivzdorná ocel a Hastelloy Přípojka k procesnímu potrubí G 1/2 1/2" NPT Přípojka od dávkovacího čerpadla Hadice/trubka ID/OD 3, materiál Hadice, 4/6 mm, PE Hadice, 6/12, PVC trubka, 10/12 mm 1) Maximální tlak 2) Maximální teplota 3) ID = Vnitřní průměr, OD = Vnější průměr Materiál ventilů Rozměry Pmax 1 / Tmax 2 Závit Těleso Kuličky Těsnění Sedlo PVC sklo FKM FKM keramika PTFE PTFE Korozivzdorná ocel, DIN EPDM EPDM Hadice, 6/9 mm, PE PVC Korozivzdorná ocel, DIN EPDM EPDM Trubka, 12/16 mm PVDF PTFE PTFE PTFE Trubka, 12/16 mm l L Hadice, 4/6 mm, PE PP sklo FKM FKM Hadice, 6/9 mm, PE Hadice, 9/12 mm, PE Hadice, 4/6 mm, PE G 5/8 Hadice, 6/12, PVC PVC sklo FKM FKM Trubka, 10/12 mm Hadice, 9/12 mm, PE PP PTFE EPDM EPDM G 1/4 Korozivzdorná ocel, DIN Korozivzdorná ocel, DIN FKM [barů] / [ C] 10 / / / / / / / / / / 20 Korozivzdorná ocel, DIN / 120 FKM / 120 Hadice, 5/8 mm, PE PP PTFE EPDM EPDM Hadice, 4/6 mm Korozivzdorná ocel, DIN Korozivzdorná ocel, DIN FKM Korozivzdorná ocel, DIN / / / 120 Trubka, 1/4 mm Hastelloy Hastelloy PTFE Hastelloy / 120 Hadice, 1/2 mm, PE Hadice, 4/6 mm, PE G 5/8 PVC sklo FKM FKM / 40 1/2" NPT PVDF PVDF PVDF PVDF / 50 1/4" NPT Hadice, 1/2 mm, PE Hadice, 1/2 mm, PVC Hadice, 1/2 mm, PE Hadice, 4/6 mm, PE Korozivzdorná ocel, DIN Korozivzdorná ocel, DIN FKM FKM / 120 PP sklo FKM FKM / 40 PVC Korozivzdorná ocel, DIN EPDM EPDM / 40 Objednací číslo ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 26

27 Vstřikovací ventily Standardní verze, DN 20 Maximální průtok: 500 l/h. TM Obr. 24 Standardní verze, DN 20 Přípojka k procesnímu potrubí G 1 Přípojka od dávkovacího čerpadla Materiál ventilů Rozměry Hadice / trubka ID/OD 3, materiál Trubka 3/4 mm 1) Maximální tlak 2) Maximální teplota 3) ID = Vnitřní průměr, OD = Vnější průměr Závit Těleso Kuličky Těsnění Sedlo G 1 1/4 Korozivzdorná ocel, DIN Korozivzdorná ocel, DIN Korozivzdorná ocel, DIN l L Hadice, 13/20 mm, PVC Trubka, 20/25 mm FKM Hadice, 19/27 mm, PVC sklo Hadice, 13/20 mm, PVC Trubka, 20/25 mm Hadice, 13/20 mm, PVC Trubka, 20/25 mm Hadice, 19/27 mm, PVC Trubka, 20/25 mm Hadice, 19/27 mm, PVC Hadice, 25/34 mm, PVC PVC PP PTFE Pmax 1 / Tmax 2 [barů] / [ C] / PTFE EPDM sklo FKM / / 40 Trubka, 20/25 mm EPDM PTFE Trubka, 20/25 mm PVDF PTFE / 60 1" NPT 3/4" NPT G 1 1/4 Korozivzdorná ocel, DIN Korozivzdorná ocel, DIN FKM Korozivzdorná ocel, DIN / 120 sklo PVC 10 / 20 EPDM PTFE 60 - PTFE PVDF PTFE / 60 Objednací číslo ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 27

28 Vstřikovací ventily Standardní verze, DN 32 Maximální průtok: 1500 l/h. Části se závity jsou vyrobeny z korozivzdorné oceli. TM Obr. 25 Standardní verze, DN 32 Přípojka k procesnímu potrubí Přípojka od dávkovacího čerpadla Hadice / trubka ID/OD 3, materiál 1) Maximální tlak 2) Maximální teplota 3) ID = Vnitřní průměr, OD = Vnější průměr Standardní verze, DN 65 Maximální průtok: 4000 l/h. Materiál ventilů Rozměry Pmax 1 / Tmax 2 [barů] / [ C] Závit Těleso Kuličky Těsnění Sedlo l L G 2 - G 2 PVC sklo FKM PE / 20 Objednací číslo ( ) TM Obr. 26 Standardní verze, DN 65 Přípojka k procesnímu potrubí Přípojka od dávkovacího čerpadla Příruba, DN 80 Příruba, DN 65 1) Maximální tlak 2) Maximální teplota 3) ID = Vnitřní průměr, OD = Vnější průměr Materiál ventilů Hadice / trubka Těleso Kuličky Těsnění Sedlo Rozměry l L Pmax 1 / Tmax 2 [barů] / [ C] PVC PVC PTFE / 20 FKM 220 PP PP PP 6 / 40 Objednací číslo ( ) ( ) 28

29 Vstřikovací ventily Vstřikovací ventil s gumičkou, DN 4/DN 8 TM GrA1013p Obr. 27 Vstřikovací ventil s gumičkou Obr. 28 Vstřikovací ventil s gumičkou Přípojka k procesnímu potrubí G 1/2 1/2" NPT Přípojka od dávkovacího čerpadla Materiál ventilů Rozměry Hadice / potrubí ID/OD 3, materiál Hadice, 4/6 mm, PE Hadice, 6/12 mm, PVC Trubka, 10/12 mm Hadice, 4/6 mm, PE Hadice, 6/12 mm, PVC Hadice, 10/12 mm 1) Maximální tlak 2) Maximální teplota 3) ID = Vnitřní průměr, OD = Vnější průměr Závit Těleso Kuličky Těsnění Sedlo l L G 5/8 PVC sklo FKM FKM G 3/8 PVC sklo FKM FKM Pmax 1 / Tmax 2 [barů] / [ C] 10 / / / / 20 Objednací číslo ( ) ( ) 29

30 Vstřikovací ventily Vstřikovací ventil pro vysokoteplotní aplikace, M30 Souprava vstřikovacího ventilu pro vysokoteplotní aplikace obsahuje uzavírací ventil, potrubní kus a hadicovou přípojku pro dávkování chemických roztoků do parních a horkovodních systémů. Vstřikovací ventil pro horká média umožňuje přímé dávkování médií do soustav s maximální teplotou vmístě dávkování 150 C. Celá ventilová souprava je dodávána v nesmontovaném stavu, což umožňuje její přizpůsobení dané konkrétní instalaci. Materiály a rozměry Součást Materiál Rozměr Uzavírací kulový ventil Trubka Korozivzdorná ocel, DIN Korozivzdorná ocel, DIN /2" 6/10 mm Potrubní přípojka Korozivzdorná ocel, DIN /2" Hadicová přípojka PVDF 6/9 mm Obr. 29 Vstřikovací ventil pro vysokoteplotní aplikace GR 7506_p Max. průtok Materiál Připojení Velikost Objednací číslo [l/h] Připojení Těsnění Kulička ventilu Typ Průměr hadice 20 DN 4 PVDF FKM keramika Hadice 6/9 mm Vstřikovací ventil pro vysokoteplotní aplikace, DN 4/DN 8 TM Obr. 30 Vstřikovací ventil pro vysokoteplotní aplikace, DN 4/DN 8 Přípojka k procesnímu potrubí G 1/2 1) Maximální tlak 2) Maximální teplota 3) ID = Vnitřní průměr, OD = Vnější průměr Chladicí potrubí Přípojka Přípojka od dávkovacího čerpadla Materiál ventilů Rozměry Hadice / potrubí ID/OD 3, material Hadice, 4/6 mm, PE Hadice, 6/12 mm, PVC Trubka, 10/12 mm Velikost Závit Těleso Kuličky Těsnění Sedlo l L G 5/8 PVC sklo FKM FKM Trubka Materiál Těsnění Max. provozní tlak [barů] 5/8" DN 8 SS FKM 100 Pmax 1 / Tmax 2 [barů] / [ C] 10 / / 20 Délka Objednací číslo ( ) Objednací číslo ( ) ( ) 30

31 Vstřikovací ventily Vstřikovací ventil s kulovým ventilem, DN 4 / DN 8 TM Obr. 31 Vstřikovací ventil s kulovým ventilem, DN 4 / DN 8 Přípojka k procesnímu potrubí G 1/2 1) Maximální tlak 2) Maximální teplota 3) ID = Vnitřní průměr, OD = Vnější průměr Vstřikovací ventil, čistitelný, DN 4/DN 8 Vstřikovací ventil je vyjímatelný. Přípojka od dávkovacího čerpadla Hadice / potrubí ID/OD 3, materiál Hadice, 4/6 mm, PE Hadice, 6/12 mm, PVC Trubka, 10/12 mm Materiál ventilů Závit Těleso Kuličky Těsnění Sedlo Rozměry l L G 5/8 PVC sklo FKM FKM Pmax 1 / Tmax 2 [barů] / [ C] 10 / / 20 Objednací číslo ( ) TM Obr. 32 Vstřikovací ventil, čistitelný, DN 4/DN 8 Přípojka k procesnímu potrubí G 1/2 Přípojka od dávkovacího čerpadla Hadice / potrubí ID/OD 3, material Hadice, 4/6 mm, PE Hadice, 6/12 mm, PVC Trubka, 10/12 mm Závit 1) Maximální tlak 2) Maximální teplota 3) ID = Vnitřní průměr, OD = Vnější průměr *) Ponorná hloubka l: maximální = 175 mm, minimální = nastavitelná Materiál ventilů Těleso Kuličky Těsnění Sedlo Rozměry l L Pmax 1 / Tmax 2 [barů] / [ C] G 5/8 PVC sklo FKM FKM 175* 10 / 20 Objednací číslo ( ) 31

32 Vstřikovací ventily Typový klíč pro vstřikovací ventily Typový klíč není určen pro účely spojené s konfigurací výrobku. Příklad: IV PV/V/G -1 B6-11 /62 Typ IV Vstřikovací ventil Provedení Čísla Velikost DN 4 (max. 6 l/h) DN 8 (max. 60 l/h) Poznámka: Některé přípojky budou mít za následek menší max. průtok. DN 20 (max. 500 l/h) DN 32 (max l/h) Číslo 3+4 Popis 00 Standardní verze 04 Osazený O-kroužkem 00 Standardní verze 01 Vodovodní přípojka, Hastalloy C 02 S kuličkovým ventilem 03 Jazýčkový ventil 05 Vodovodní přípojka, korozivzdorná ocel 06 Vyměnitelný v provozu 00 Standardní verze 06 Vodovodní přípojka, korozivzdorná ocel 00 Standardní verze 06 Vodovodní přípojka, korozivzdorná ocel 07 DN Standardní verze Maximální tlak [barů] Konstrukční materiály Viz ventily pro čerpadla Typ ventilu Viz ventily pro čerpadla. Hadicové/potrubní přípojky Viz přípojky čerpadel Vodovodní přípojka 10 G 1/4 11 1/4" NPT 20 G 1/2 21 1/2" NPT 30 G " NPT 40 G " NPT 70 Příruba, DN 80 Ponorná hloubka 32

33 Pojistné ventily DN 4/DN 8 Tento nastavitelný ventil je určen k instalaci do výtlačného potrubí. Ventil je opatřen spojovacím T-kusem a jeho výtok je připojen k nádrži. Ventil funguje jako pojistný a ochranný ventil čerpadla a následného výtlačného potrubí proti nadměrnému tlaku. Tlakový rozsah: Materiál membrány: 0 až 10 barů PTFE GrA1042 Obr. 33 Pojistný ventil, DN 4/DN 8 TM Obr. 34 Rozměry pojistného ventilu, DN 4/DN 8 Velikost Max. průtok [l/h] DN 4/DN 8 15/60 DN 4/DN 8 15/60 1) vnitř. = vnitřní závit *) Korozivzdorná ocel, DIN Materiál Těleso/ těsnění PP/EPDM PP/FKM PVC/EPDM PVC/FKM Podporované přípojky vnitřní/vnější průměry hadic nebo trubek, popř. závit 1 Hadice, 4/6 mm, 6/9 mm, 9/12 mm Hadice, 4/6 mm, 6/9 mm, 6/12 mm; trubka, 10/12 L Rozměry H D h DN 8 60 SS* Potrubí 1/4" vnitř Objednací číslo ( ) ( ) ( ) ( ) ( ) 33

34 Pojistné ventily DN 20 Tento nastavitelný ventil je určen k instalaci do výtlačného potrubí. Ventil je opatřen spojovacím T-kusem a jeho výtok je připojen k nádrži. Ventil funguje jako pojistný a ochranný ventil čerpadla a následného výtlačného potrubí proti nadměrnému tlaku. Tlakový rozsah: Materiál membrány: 0 až 10 barů PTFE GrA1041 Obr. 35 Pojistný ventil, DN 20 TM Obr. 36 Rozměry pojistného ventilu, DN 20 Velikost Max. průtok [l/h] DN ) vnitř. = vnitřní závit *) Korozivzdorná ocel, DIN Materiál Těleso/ těsnění PP/EPDM PP/FKM PVC/EPDM PVC/FKM Podporované přípojky vnitřní/vnější průměry hadic nebo trubek, popř. závit 1 L Rozměry H D h Hadice, 19/27 mm, 25/34 mm Hadice, 19/27 mm, 25/34 mm SS* Trubka, 3/4" vnitř Objednací číslo ( ) ( ) ( ) ( ) ( ) 34

35 Pojistné ventily DN 32 Tento nastavitelný ventil je určen k instalaci do výtlačného potrubí. Ventil je opatřen spojovacím T-kusem a jeho výtok je připojen k nádrži. Ventil funguje jako pojistný nebo ochranný ventil čerpadla a následného výtlačného potrubí proti nadměrnému tlaku. Tlakový rozsah: Materiál membrány: 0 až 10 barů PTFE GrA1041 Obr. 37 Pojistný ventil, DN 32 TM Obr. 38 Rozměry pojistného ventilu, DN 32 Velikost Max. průtok [l/h] DN ) vnitř. = vnitřní závit *) Korozivzdorná ocel, DIN Materiál Těleso/ těsnění PP/EPDM PP/FKM PVC/EPDM PVC/FKM Podporované přípojky vnitřní/vnější průměry hadic nebo průměry trubek, popř. závitu 1 L Rozměry H D h Průměr trubky pro lepení, 40 mm Průměr trubky pro lepení, 40 mm SS* Trubka, 1 1/4" vnitř Objednací číslo ( ) ( ) ( ) ( ) ( ) 35

36 Pojistné ventily DN 65 Tento pojistný ventil chrání výtlačné potrubí proti příliš vysokým tlakům. Charakteristické vlastnosti funkce přepouštění pomocí systému pružinové membrány funkce obtoku při připojení na T-kus otevírací tlak = 10 barů TM Obr. 39 Pojistný ventil, DN 65 Velikost Max. průtok [l/h] DN *) Korozivzdorná ocel, DIN Materiál Těleso/těsnění Podporované přípojky L Rozměry H h D PP/FKM Příruba, DN PVC/FKM Příruba, DN PVC/EPDM Příruba, DN SS * / FKM Příruba, DN Objednací číslo ( ) ( ) ( ) ( ) 36

37 Protitlaké ventily DN 4/DN 8 Tento nastavitelný ventil je určen k instalaci do výtlačného potrubí. Ventil se instaluje in-line. Funguje jako protitlaký ventil, přičemž optimalizuje přesnost dávkování do soustav směnícím se protitlakem. Funguje rovněž jako ochrana proti násoskovému efektu při dávkování médií v beztlakých soustavách. Tlakový rozsah: Materiál membrány: 0 až 10 barů PTFE GrA1036 Obr. 40 Protitlaký ventil, DN 4/DN 8 TM Obr. 41 Rozměry, DN 4/DN 8 Velikost DN 4/DN 8 DN 4/DN 8 Max. průtok [l/h] 15/60 15/60 1) vnitř. = vnitřní závit *) Korozivzdorná ocel, DIN Materiál tělesa/těsnění PP/EPDM PP/FKM PVC/EPDM PVC/FKM Podporované přípojky vnitřní/vnější průměry hadic nebo průměry trubek, popř. závitu 1 Hadice, 4/6 mm, 6/9 mm, 9/12 mm Hadice, 4/6 mm, 6/9 mm, 6/12 mm, trubka, 10/12 L H Rozměry D h d A ,5 DN 8 60 SS* Trubka, 1/4" vnitř ,5 Objednací číslo ( ) ( ) ( ) ( ) ( ) 37

38 Protitlaké ventily DN 20 Tento nastavitelný ventil je určen k instalaci do výtlačného potrubí. Ventil se instaluje in-line. Funguje jako protitlaký ventil, přičemž optimalizuje přesnost dávkování do soustav směnícím se protitlakem. Funguje rovněž jako ochrana proti násoskovému efektu při dávkování médií v beztlakých soustavách. Tlakový rozsah: Materiál membrány: 0 až 10 barů PTFE GrA1037 Obr. 42 Protitlaký ventil, DN 20 TM Obr. 43 Rozměry, DN 20 Velikost Max. průtok [l/h] DN ) vnitř. = vnitřní závit *) Korozivzdorná ocel, DIN Materiál tělesa/ těsnění PP/EPDM PP/FKM PVC/EPDM PVC/FKM Podporované přípojky vnitřní/vnější průměry hadic nebo průměry trubek, popř. závitu 1 L H Rozměry D h d A Hadice, 19/27 mm, 25/34 mm ,6 Hadice, 19/27 mm, 25/34 mm ,6 SS* Trubka, 3/4" vnitř ,6 Objednací číslo ( ) ( ) ( ) ( ) ( ) 38

39 Protitlaké ventily DN 32 Tento nastavitelný ventil je určen k instalaci do výtlačného potrubí. Ventil se instaluje in-line. Funguje jako protitlaký ventil, přičemž optimalizuje přesnost dávkování do soustav směnícím se protitlakem. Funguje rovněž jako ochrana proti násoskovému efektu při dávkování médií v beztlakých soustavách. Tlakový rozsah: Materiál membrány: 0 až 10 barů PTFE GrA1037 Obr. 44 Protitlaký ventil, DN 32 TM Obr. 45 Rozměry, DN 32 Velikost Max. průtok [l/h] DN ) vnitř. = vnitřní závit *) Korozivzdorná ocel, DIN Materiál tělesa/ těsnění PP/EPDM PP/FKM PVC/EPDM PVC/FKM Podporované přípojky vnitřní/vnější průměry hadic nebo průměry trubek, popř. závitu 1 L H Rozměry D h d A Průměr trubky pro lepení, 40 mm ,4 Průměr trubky pro lepení, 40 mm ,4 SS* Trubka, 1 1/4" vnitř ,4 Objednací číslo ( ) ( ) ( ) ( ) ( ) 39

40 Protitlaké ventily DN 65 Tento ventil je určen k použití v těchto případech: systém dávkování pracuje bez protitlaku protitlak kolísá nebo se mění místo dávkování se nachází na nižší úrovni než čerpadlo Otevírací tlak lze nastavovat pružinovým regulačním šroubem. Otevírací tlak nastavený výrobcem je 3 bary. Ventil funguje na bázi dynamického tlaku. TM Obr. 46 Ventil k udržování protitlaku, DN 65 Velikost Max. průtok [l/h] DN *) Korozivzdorná ocel, DIN Materiál tělesa/těsnění Podporované přípojky L Rozměry H h D PP/FKM Příruba, DN PVC/FKM Příruba, DN PVC/EPDM Příruba, DN SS * / FKM Příruba, DN Objednací číslo ( ) ( ) ( ) ( ) 40

41 Multifunkční ventily Multifunkční ventil Multifunkční ventil je kompaktní ventil určený pro přímou montáž do výtlačné přípojky čerpadla. Tento ventil má následující funkce: udržování konstantního protitlaku antinásosková funkce ochrana čerpadla ruční uvolňování tlaku Legenda Pol. Popis 1 Zelený regulátor (otočný pro odvzdušnění) 2 Výstup k uvolnění přetlaku zpět do nádrže 3 Výtlak Černý regulátor (jeho otáčením spolu se zeleným 4 regulátorem dosáhnete vyprázdnění výtlačného potrubí) 5 Směr průtoku 6 Vstup z čerpadla 7 Hadice pro odvod média pod tlakem zpět do nádrže Obr. 47 Rozměry Multifunkční ventil TM Obr. 48 Rozměry multifunkčního ventilu TM

42 Multifunkční ventily Výběr multifunkčního ventilu Uvedený příklad vytištěný v tabulce tučně je multifunční ventil MFV 3/8-10 PP/V A5 A5 Přípojka čerpadla Přípojka čerpadla M30 3/8" 5/8" 3/8" 5/8" Přepadový tlak [barů] Přepadový tlak [barů] Materiál přípojek/těsnění Materiál přípojek PP = Polypropylén PVC = Polyvinylchlorid Materiál těsnění E = EPDM V = FKM T = PTFE Materiál přípojek/těsnění PP/V PP/E PV/T PVC/V PVC/E Přípojka, výtlačná strana/přepadová strana Typ přípojky B6 = trubka, 4/6 mm A5 = hadice, 5/8 mm 4 = hadice, 6/9 mm 6 = hadice, 9/12 mm R = hadice, 1/4" / 3/8" S = hadice, 1/2" / 3/8" B3 = přivařovací průměr 16 mm A9 = závitová, ½" NPT, vnější závit U1 = kombinovaná hadice, 4/6, 6/ 12 mm, průměr pro lepení 12 mm U2 = kombinovaná hadice, 4/6 mm, 6/ 9 mm, 9/12 mm Konektor, výtlaková/přepadová strana A5A5 RR SS B3B3 U2U2 B6B B3B3 A9A9 U1U RR SS A9A9 42
