1 Pierburg Zaostřeno na produkty

2 SOLEX PALLAS APG DVG ZENITH STROMBERG TRH S AUTO- PŘÍSLUŠENSTVÍM SOLEX Služba pro karburátory Pierburg Servis Produkce karburátorů, Berlín Karburátory Solex Služba pro karburátory Solex Dnešní produkce sacích potrubí 6. vydání (042017) Č. výr Redakce: Motorservice, Technical Market Support Layout a produkce: Motorservice, Marketing DIE NECKARPRINZEN GmbH, Heilbronn Dotisk, rozmnožování a překlad, včetně výtažků, je povolen pouze s naším předchozím písemným svolením a s udáním zdroje informace. Změny a odchylky vyobrazení vyhrazeny. Ručení vyloučeno. Vydavatel: MS Motorservice International GmbH 2 Zaostřeno na produkty

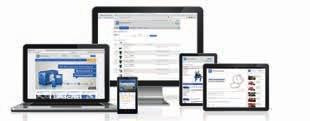

3 Technika a servis s tradicí Komponenty, moduly a systémy RHEINMETALL AUTOMOTIVE MS Motorservice International Servis a celosvětová podpora prodeje Technické informace Školení Pierburg Podpora Motorservice online Obsah Strana Zásobování palivem 4 Zásobování vzduchem 6 Systémy zpětného vedení spalin 8 Systémy sekundárního vzduchu 10 Vodní čerpadla 12 Olejová čerpadla 14 Vakuová čerpadla 16 Elektrické ventily 18 Rozšíření programu 20 Nástroje a zkušební prostředky 21 Zaostřeno na produkty 3

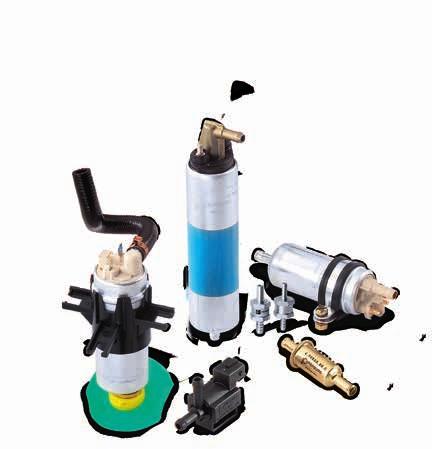

4 Zásobování palivem Výrobní program Elektrická palivová čerpadla (v potrubí a v nádrži) Mechanická palivová čerpadla Palivové podávací jednotky Kombinovaná palivová/vakuová čerpadla ( tandemová čerpadla ) Elektromagnetické ventily pro systém filtru s aktivním uhlím (AKF) Snímače hladiny paliva v nádrži Zpětné ventily Palivové hadice Ventily pro regulaci tlaku Zkušební a měřicí zařízení Zaostřeno na zásobování palivem Různé komponenty zásobování palivem jsou přímo nebo nepřímo sledovány systémem OBD. Pierburg je dodavatelem originálního vybavení. Jako jeden z předních dodavatelů na trhu palivových čerpadel dodáváme rozsáhlý sortiment odpovídající poptávce. Zahrnuje cca 280 palivových čerpadel a palivových podávacích modulů, které najdou použití u téměř všech značek vozidel. Kompaktní výrobní program prvotřídních palivových čerpadel s převažujícím pokrytím trhu od značek Alfa Romeo až po Volvo. Kromě toho nabízíme velký počet palivových čerpadel pro univerzální použití nebo pro dodatečné vybavení. Palivová čerpadla Pierburg se vyznačují vysoce rozvinutou technikou, optimálním chováním za tepla a nízkou hladinou hluku. Pierburg nabízí široké spektrum nepostradatelných komponent palivových systémů, od regulátorů systémového tlaku přes zpětné ventily a regenerační ventily až po uzavírací ventily filtrů s aktivním uhlím (AKF). Další produkty pro palivový systém, jako např. elektrické ventily a palivové hadice. 4 Produkte im Fokus

5 Elektrická palivová čerpadla a palivové podávací moduly Rozsáhlý výrobní program zahrnující více než 400 elektrických palivových čerpadel a palivových podávacích jednotek s převažujícím pokrytím trhu. Silné portfolio produktů pro téměř všechny aplikace a rovněž pro univerzální použití. Jedno čerpadlo Pierburg může nahradit několik typů konkurenčních čerpadel. 100 % kompatibilita s originálním vybavením a konkurenčním trhem s autopříslušenstvím. Mechanická palivová čerpadla Program obsahující 90 typů. Použití pro VW, Audi, BMW, Opel, Ford, Mercedes-Benz, Saab, Volvo, Škoda, Nissan, Mazda, Renault, Peugeot, Iveco, Lada a mnoho dalších. Pierburg má na trhu velmi dobré jméno díky dlouholeté tradici ve vývoji a výrobě mechanických palivových čerpadel. Mechanická palivová čerpadla pro starší automobilové uplatnění. Palivová vysokotlaká čerpadla pro motory FSI, TFSI a TSI (120 až 200 bar) Palivové zpětné ventily Zabraňují vyprázdnění palivového vedení. Jsou univerzálně použitelné a dobře slouží pro dodatečné vybavení. Dodávají se v průměrech 4, 6 a 8 mm. Otvírací tlaky 15 až 1400 mbar. Technické informace Informace o produktu a servisu. Velký počet montážních návodů. Brožura Electric fuel pumps models, damage, reasons. Jazykové verze na vyžádání Palivové filtry Více než 700 palivových filtrů renomovaných značek Kolbenschmidt a Pierburg. Vysoké pokrytí typů vozidel, mimo jiné pro BMW, VW, Alfa Romeo a Audi. Rozšíření skupin produktů Snímače hladiny paliva v nádrži. Regulátor tlaku paliva s vysokým pokrytím typů vozidel. Elektromagnetické ventily pro systém filtru s aktivním uhlím (AKF) jako jsou regenerační ventily filtrů s aktivním uhlím (AKF) a uzavírací ventily filtrů s aktivním uhlím (AKF). Nástroje a zkušební prostředky Montážní nástroje pro montáž/demontáž elektrických palivových čerpadel. Sada pro opravy palivového vedení. Produkte im Fokus 5

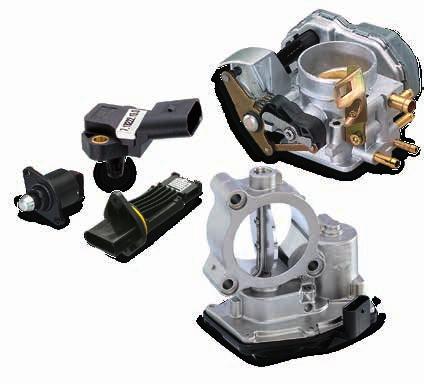

6 Zásobování vzduchem Výrobní program Škrticí/regulační klapky (mechanické, pneumatické, elektrické) Potenciometr škrticí klapky Sací potrubí Akční členy (elektr. hnací moduly, regulátory volnoběhu, krokové motorky) Snímače hmotnosti vzduchu (zážehové/vznětové motory) Vzduchové filtry značky Kolbenschmidt Snímače tlaku v sacím potrubí/snímače plnicího tlaku Zaostřeno na zásobování vzduchem Komponenty systému zásobování vzduchem jsou přímo nebo nepřímo sledovány systémem OBD. Při výpadku těchto systémů nebo komponent je proto nezbytná jejich oprava. Pierburg vyrábí sací potrubí, moduly sacího potrubí, sací potrubí EGR se sníženou hmotností z hliníku a hořčíku. Sací potrubí Pierburg naleznete u prémiových vozidel. Vytříbená technická řešení zajišťují optimální výkon, jízdní komfort a správný točivý moment při nízké spotřebě paliva. Do evropských vozidel již bylo instalováno více než 30 milionů hrdel škrticích klapek. To dokazuje kompetenci firmy Pierburg v oblasti řízení vzduchu. Motorservice nabízí sady pro opravy sacího potrubí. Pierburg je jedním z největších dodavatelů hrdel škrticích klapek, regulačních klapek a sacích modulů. Hrdla škrticích klapek Pierburg jsou používána u více než 25 milionů vozidel. 6 Produkte im Fokus

7 Škrticí klapky (u zážehových motorů) Sortiment produktů od mechanických hrdel škrticích klapek až po plně elektronická e-plynová hrdla klapek drive-by-wire. Silné portfolio produktů pro mnoho typů vozidel. Pierburg se řadí k největších světovým prodejcům aplikací zážehových motorů. Hrdla škrticích klapek Pierburg nemohou být nahrazena hrdly škrticích klapek jiných dodavatelů. Snímače hmotnosti vzduchu Silné portfolio produktů pro mnoho typů vozidel. Aplikace originálního vybavení pro Mercedes-Benz, Opel, VW a Peugeot. Snímače hmotnosti vzduchu Pierburg LMS mohou nahradit snímače hmotnosti vzduchu jiných výrobců. Různá konstrukční provedení: s průtokovou trubkou nebo jako samostatné zásuvné čidlo. Regulační klapky (u vznětových motorů) Ke zvýšení podtlaku v sacím potrubí a přesnému dávkování míry zpětného vedení spalin. Pierburg je jedním z největších dodavatelů pro evropské aplikace. Regulační klapky Pierburg nemohou být nahrazeny regulačními klapkami jiných dodavatelů. Důležitý konstrukční díl pro regeneraci filtru sazí vznětového motoru. Sací potrubí Sací potrubí z tlakových odlitků hliníkhořčík pro motory známých výrobců. Pneumaticky nebo elektricky ovládané klapky přizpůsobí délku nasávací dráhy požadavkům motoru. Díky tomu je výkon optimalizován pro několik oblastí otáček. Rozšíření skupin produktů Vzduchové filtry pro osobní a nákladní vozidla renomované značky Kolbenschmidt. Elektrické hnací moduly k aktivaci bubnových/vířivých klapek pro moderní koncepce vznětových motorů. Servomotory k přestavování variabilních sacích potrubí. Krokové motorky k regulaci volnoběhu (regulátory volnoběhu). Elektropneumatické ventily k aktivaci pneumaticky aktivovaných systémů přestavení sacího potrubí. Potenciometry škrticích klapek jako náhradní díl. Snímače sacího potrubí/plnicího tlaku pro měření absolutního tlaku v sací soustavě. Technické informace Informace o produktu a servisu. Technická videa Replacing the LMS4 air mass sensor. Jazykové verze na vyžádání Nástroje a zkušební prostředky Speciální nástavce k montáži a demontáži snímačů hmotnosti vzduchu/zásuvných čidel. Ruční tlakové/podtlakové čerpadlo pro kontrolu pneumatických regulátorů. Produkte im Fokus 7

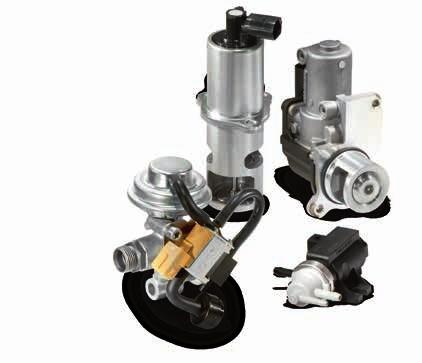

8 Systémy zpětného vedení spalin Výrobní program Ventily EGR (pneumatické/elektrické) pro vozidla se zážehovými a vznětovými motory. Snímače hmotnosti vzduchu jako důležitý snímač pro řízení zpětného vedení spalin u vznětového motoru. Elektrické ventily pro aktivaci pneumatických ventilů EGR. Regulační klapky ke zvýšení podtlaku v sacím potrubí a přesnému dávkování míry zpětného vedení spalin u vozidel se vznětovými motory. Zaostřeno na systémy zpětného vedení spalin Tyto komponenty jsou dnes v maximální míře sledovány systémem OBD tzn., že každá porucha vede ke ztrátě výkonu a proto je oprava nezbytná. Díky systému EGR je téměř 50 % škodlivých látek ve spalinách zneškodněno ještě předtím, než se dostanou do katalyzátoru. V oblasti snižování emisí škodlivých látek je Pierburg vedoucí firmou na evropském trhu a u řady moderních vozidel se rozhodujícím způsobem podílí jako výrobce jejich prvního vybavení. Produkty Pierburg nemohou být nahrazeny cizími produkty jediným konkurentem je originální vybavení. Produkty pro snižování emisí škodlivých látek představují obrovský potenciál pro volný obchod. Ve světovém měřítku milionkrát osvědčené komponenty pro snižování emisí škodlivých látek firmy Pierburg v moderních vozidlech dnes zajišťují čistý vzduch a životní prostředí (např. pro VW, Audi, BMW, Opel, Ford, Mercedes-Benz, Saab, Volvo, Škoda, Mazda, Renault, Peugeot, Lada). 8 Produkte im Fokus

9 Ventily EGR 95 typů elektrických a pneumatických ventilů EGR ve výrobním programu. Vadné ventily EGR se projevují černým kouřem, ztrátou výkonu, špatným volnoběhem nebo nedostatečnou akcelerací. Ventily EGR Pierburg nemohou být nahrazeny ventily jiných dodavatelů. Chladiče EGR Pro cílené chlazení zpětně vedených spalin. Chlazené zpětné vedení spalin snižuje teploty spalovací komory a snižuje tvorbu oxidů dusíku. Geometrie lamel vyvinutá společností Pierburg snižuje nebezpečí zanesení chladiče sazemi. S nebo bez pneumatické obtokové klapky. Také společně s olejovým chladičem a filtrem v jednom konstrukčním dílu. Snímače hmotnosti vzduchu Silné portfolio produktů pro celou řadu typů vozidel. Aplikace originálního vybavení pro Mercedes-Benz, Opel, VW, Peugeot. Snímače hmotnosti vzduchu Pierburg LMS mohou nahradit snímače hmotnosti vzduchu jiných výrobců. Obzvláště jednoduchá výměna za zásuvná čidla Pierburg. Elektropneumatické ventily Pro přesnou aktivaci pneumatických ventilů EGR. Pro řízení výfukových/regulačních klapek. Nástroje a zkušební prostředky Ruční tlakové/podtlakové čerpadlo pro kontrolu pneumatických ventilů EGR. Technické informace Informace o produktu a servisu. Brožura Emission control and OBD. Technický plakát OBD and exhaust gas return system finding and remedying faults. Jazykové verze na vyžádání Produkte im Fokus 9

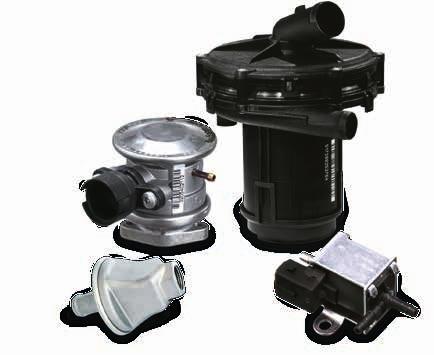

10 Systémy sekundárního vzduchu Výrobní program Čerpadla sekundárního vzduchu Ventily sekundárního vzduchu Elektrické ventily pro aktivaci pneumatických ventilů sekundárního vzduchu Zaostřeno na systémy sekundárního vzduchu Také komponenty systémů sekundárního vzduchu jsou dnes v maximální míře sledovány systémem OBD, a proto je při poruše nezbytná jejich oprava. Díky systémům sekundárního vzduchu jsou škodlivé látky ve spalinách zneškodněny ještě předtím, než se dostanou do katalyzátoru. V oblasti snižování emisí škodlivých látek je Pierburg vedoucí firmou na evropském trhu a u řady moderních vozidel se rozhodujícím způsobem podílí jako výrobce jejich prvního vybavení. Produkty Pierburg nemohou být nahrazeny cizími produkty jediným konkurentem je originální vybavení. Produkty pro snižování emisí škodlivých látek představují obrovský potenciál pro volný obchod. 10 Produkte im Fokus

11 Čerpadla sekundárního vzduchu Program zahrnuje 30 provedení. Čerpadla sekundárního vzduchu Pierburg nemohou být nahrazena čerpadly sekundárního vzduchu jiných dodavatelů. Vadná čerpadla sekundárního vzduchu se podle reklamací zákazníků projevují pískavým zvukem nebo kolísavým volnoběhem ve fázi studeného startu motoru. Při výměně musí být zkontrolován také ventil sekundárního vzduchu. Čerpadla sekundárního vzduchu postranního kanálu Pierburg umožňují diagnostiku systému sekundárního vzduchu (jak je požadováno ze strany OBD I/OBD II). Ventily sekundárního vzduchu Program zahrnuje cca 20 provedení ventilu. Ventily sekundárního vzduchu Pierburg nemohou být nahrazeny ventily sekundárního vzduchu jiných dodavatelů. Elektrické ventily sekundárního vzduchu umožňují diagnostiku systému sekundárního vzduchu (jak je požadováno ze strany OBD I/OBD II). Elektrické ventily Pro přesnou aktivaci pneumatických ventilů sekundárního vzduchu. Nástroje a zkušební prostředky Ruční tlakové/podtlakové čerpadlo pro kontrolu pneumatických ventilů sekundárního vzduchu. Technické informace Informace o produktu a servisu. Brožura Emission control and OBD. Technický plakát OBD and secondary air system finding and remedying faults. Technická videa Secondary air system basic information. Jazykové verze na vyžádání Produkte im Fokus 11

12 Vodní čerpadla Výrobní program Mechanická vodní čerpadla poháněná ozubeným nebo klínovým řemenem s nebo bez hnacího kola Vodní čerpadla pro použití v osobních a užitkových vozidlech Elektrická oběhová vodní čerpadla Elektrická čerpadla chladicí kapaliny Zaostřeno na vodní čerpadla Vodní čerpadla 1) zajišťují přepravu chladicí kapaliny v rámci chladicího systému motoru. Mechanická vodní čerpadla jsou namontována zvnějšku u motoru a jejich výměna je možná bez nutnosti otevření samotného motoru. V závislosti na místě instalace ve vozidle jsou mechanická vodní čerpadla poháněna klínovým, klínovým žebrovaným nebo ozubeným řemenem. Elektricky poháněná čerpadla chladicí kapaliny pracují nezávisle na motoru a podle potřeby. Při výpadku vodního čerpadla dojde k přehřátí motoru a může dojít k závažnému poškození motoru. Vodní čerpadla se řadí k typickým dílům rychlého opotřebení, které se po dobu životnosti motoru musí zčásti několikrát vyměňovat. Pierburg je známý jako celosvětově uznávaný specialista v oblasti inovativní a progresivní technologie čerpadel. S elektronickým oběhovým vodním čerpadlem si Pierburg od roku 1996 udržuje na trhu vůdčí pozici. Pierburg je jedním z největších dodavatelů originálního vybavení pro olejová čerpadla, vodní čerpadla a vakuová čerpadla. 1) Jiná často používaná označení pro vodní čerpadla: čerpadla chladicí kapaliny, čerpadla chladicí kapaliny, oběhová čerpadla chladicí kapaliny 12 Produkte im Fokus

13 Mechanická vodní čerpadla Chladicí kapalina přijímá teplo od motorového bloku a hlavy válce a přes chladič ho předává do okolního vzduchu. Mechanická vodní čerpadla jsou v závislosti na konstrukci umístěna ve vlastní skříni čerpadla vně u motoru nebo jsou přírubou připevněna přímo na skříni motoru. Při generální opravě motoru by se mělo z důvodu provozní bezpečnosti vždy obnovit také vodní čerpadlo. Oběhová vodní čerpadla Oběhová vodní čerpadla mají vestavěný elektromotor a jsou u motoru instalována decentrálně. Používají se tam, kde je nutné realizovat chlazení nebo vytápění nezávisle na chladicím okruhu motoru: - Při podpoře topení, využití zbytkového tepla a při nezávislém topení. - Jako chladicí aplikace u turbodmychadel, výkonových elektronik a zpětného vedení spalin. - K chlazení pohonu a akumulátoru v elektrických vozidlech. Elektrická čerpadla chladicí kapaliny Elektrické čerpadlo chladicí kapaliny obsahuje integrovanou elektronickou regulaci. Je plynule zapínáno při potřebě chladicího výkonu. Také ve volnoběhu nebo po odstavení motoru může elektrické čerpadlo chladicí kapaliny poskytovat dostatečný chladicí výkon, protože není spojeno s otáčkami motoru. Toto chlazení motoru, které je řízeno podle potřeby, snižuje potřebu výkonu a snižuje tak ztráty třením, spotřebu paliva a emise spalin. Technické informace Katalog Water pumps Water circulating pumps Electrical coolant pumps Oil pumps Brožura Water pumps with mechanical drive Informace o produktu a servisu Jazykové verze na vyžádání Produkte im Fokus 13

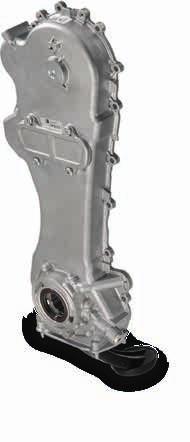

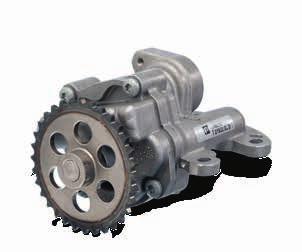

14 Olejová čerpadla Výrobní program Olejová čerpadla s pohonem zdvihadlem Olejová čerpadla s řetězovým pohonem Olejová čerpadla s přímým pohonem přes klikovou hřídel Zaostřeno na olejová čerpadla Olejová čerpadla čerpají olej z olejové vany skrz olejový filtr a olejový chladič k mazacím místům motoru. Pohon olejového čerpadla může probíhat pomocí vnějšího ozubení, vnitřního ozubení pro přímý pohon klikovým hřídelem nebo pomocnými pohony. Olejová čerpadla se zpravidla kompletně vyměňují. Oprava olejového čerpadla se nepředpokládá. Olejová čerpadla mají dlouhou životnost, která však může být zkrácena následkem chyb při údržbě jako je špatná kvalita oleje, rozředění oleje, nečistoty nebo poruchy motoru. V důsledku toho může být potřebná předčasná výměna olejového čerpadla. U moderních osobních a užitkových vozidel se používají regulovaná olejová čerpadla, která olej čerpají podle potřeby a tím šetří palivo. Pierburg je dodavatel originálního vybavení a vyrábí mechanická, zcela variabilní a elektrická olejová čerpadla. Olejová čerpadla od společnosti Pierburg používají všichni významní výrobci motorů v oblasti automobilového průmyslu a průmyslu užitkových vozidel. 14 Produkte im Fokus

15 Zubová čerpadla Většinou v provedení jako nástrčná čerpadla nebo jako čerpadla s pohonem ozubenými koly nebo řetězem. Tato čerpadla jsou nepřímo poháněna klikovým hřídelem. Díky konstrukci je možná snadná výměna zubových čerpadel. Srpková čerpadla oleje Srpková čerpadla oleje jsou úsporně umístěna na řídicí straně klikové hřídele a jsou poháněna přímo klikovým hřídelem Předností srpkových čerpadel je vysoký čerpací výkon, speciálně při nízkých otáčkách. Rotorová čerpadla Rotorová čerpadla jsou, stejně jako srpková čerpadla oleje, také umístěna na řídicí straně klikové hřídele a jsou poháněna přímo klikovým hřídelem. Kromě vyššího čerpacího výkonu je možno dosáhnout také vysokých tlaků. Technické informace Katalog Water pumps Water circulating pumps Electrical coolant pumps Oil pumps Informace o produktu a servisu Produkte im Fokus 15

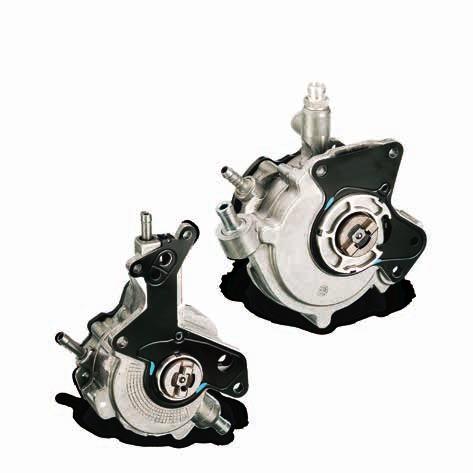

16 Vakuová čerpadla Výrobní program Mechanická vakuová čerpadla různých konstrukčních provedení. Kombinovaná vakuová/palivová čerpadla a kombinovaná vakuová/olejová čerpadla ( tandemová čerpadla ). Zaostřeno na vakuová čerpadla Pierburg je přední evropský výrobce vakuových čerpadel. Vakuová čerpadla jsou konstrukční díly ovlivňující bezpečnost, tzn., že jejich bezvadná funkce je životně důležitá. Všechny vznětové motory potřebují vakuové čerpadlo a podíl vozidel se vznětovými motory se neustále zvyšuje. Vakuová čerpadla vytvářejí u vozidel se vznětovými motory a zážehovými motory s nízkým podtlakem v sacím potrubí podtlak potřebný pro brzdový posilovač. Vakuová čerpadla jsou kromě toho potřebná pro funkci centrálních zamykání, klimatizací, systémů pro snižování emisí škodlivých látek a pro další ovládací prvky. Podtlak je nutný např. pro podporu brzdné síly, k aktivaci pneumatických regulátorů, ventilů a celé řady komfortního zařízení. Při výpadku vakuového čerpadla - chybí podpora brzdné síly. Pro plné zabrzdění jsou nutné síly na pedálu až 1000 N. - dochází k výpadku komponent zpětného vedení spalin snižujících emise škodlivých látek a komponent sekundárního vzduchu (zážehový motor). - regulace turbodmychadla a regulační klapky vznětového motoru jsou bez funkce. - dochází k částečnému nebo úplnému výpadku komfortního zařízení. 16 Produkte im Fokus

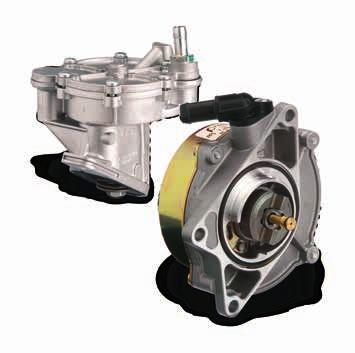

17 Mechanická vakuová čerpadla Vakuová čerpadla jsou konstrukční díly ovlivňující bezpečnost. Spolehlivé vytváření podtlaku pro podporu servomechanismů. Dalším použití jsou centrální zamykání, klimatizace, automatické převodovky, systémy pro snižování škodlivých látek atd. Kombinovaná vakuová/palivová čerpadla Plní funkce mechanických vakuových čerpadel. Navíc se využívají pro podávání paliva. Technické informace Informace o produktu a servisu. Technická videa Vacuum pumps basic information. Technická videa Vacuum pumps damage due to lack of lubricating oil. Jazykové verze na vyžádání Produkte im Fokus 17

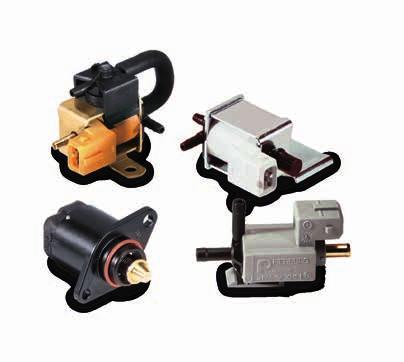

18 Elektrické ventily Výrobní program Spínací ventily (elektrické přepínací ventily) Ventily pro turbodmychadla (decelerační ventily recirkulace vzduchu, modulační ventily, elektropneumatické převodníky) Elektrické převodníky tlaku Ventily pro systém filtru s aktivním uhlím (AKF) Ventily regulace plnicího tlaku Vypínací ventil cirkulačního režimu klimatizace Palivové uzavírací ventily Zaostřeno na elektrické ventily Výrobci vozidel a ventilů někdy pro své konstrukční díly používají rozdílná označení. Zde je výběr alternativních označení pro příslušné názvy Pierburg: Elektropneumatický převodník (EPW): Elektropneumatický převodník tlaku Převodník tlaku (VW, BMW) Elektrický přepínací ventil (EUV): Přepínací ventil, elektromagnetický ventil omezení plnicího tlaku N75 (VW), elektromagnetický přepínací ventil (VW), elektrický ventil (BMW) Elektrický převodník tlaku (EDW, DW): Převodník tlaku, ventil (VW), elektrický ventil (BMW) Elektrické ventily jsou přímo nebo nepřímo sledovány systémem OBD. Při výpadku těchto ventilů je proto nezbytná oprava. Produkce originálního vybavení: více než ks/den. Více než 250 sériově vyráběných ventilů. Elektropneumatické ventily jsou malé, nenápadné a v motorovém prostoru je lze sotva najít. Ve vozidle jsou však výkonnými pomocníky. Potřebný podtlak jako pomocná energie je k dispozici téměř u všech vozidel (podtlak v sacím potrubí nebo vakuové čerpadlo). Elektrické ventily Pierburg se používají pro spínání a řízení sacího potrubí, systémů sekundárního vzduchu, výfukových klapek, klimatizací a rovněž při realizaci funkcí komfortu a bezpečnosti. 18 Produkte im Fokus

19 Elektropneumatické převodníky (EPW) Pro aktivaci pneumatických ventilů EGR, turbodmychadel VTG, přepínání obtoku chladiče EGR. Vadný EPW se projevuje černým kouřem, nízkým výkonem, škubáním vozidla nebo přechodem na nouzový chod. Elektrické převodníky tlaku (EDW, DW) Skládají se z EUV s namontovaným omezovačem tlaku. Mezikrokem ve vývoji od elektrického přepínacího ventilu (EUV) k elektropneumatickému převodníku tlaku (EPW). Omezovač tlaku udržuje přibližně konstantní podtlak. Pro aktivaci ventilů EGR u zážehových motorů. Elektrické přepínací ventily (EUV) K aktivaci ventilů plnicího tlaku (Wastegate) u řady vznětových motorů, ventilů sekundárního vzduchu, škrticích klapek pro zpětné vedení spalin EGR u některých motorů SDI, rámů vodního chlazení motoru u vznětových motorů BMW, hydraulických uložení motoru u vznětových motorů, výfukové klapky na tlumičích výfuku u zážehových motorů, sacích potrubí. Ventily filtrů s aktivním uhlím (AKF) Uzavírací ventily filtrů s aktivním uhlím (AKF): K uzavírání přívodu čerstvého vzduchu u filtrů s aktivním uhlím (AKF) při diagnostice těsnosti nádrže (OBD II). Regenerační ventily filtrů s aktivním uhlím (AKF): K proplachování filtru s aktivním uhlím. Palivové uzavírací ventily K přiřazení nebo vypínání palivových vedení (ve funkci imobilizéru) a k zabránění vytékání paliva při odstaveném motoru. Elektrické decelerační ventily recirkulace vzduchu Používají se na turbodmychadlech přeplňovaných vznětových motorů a výrazně minimalizují efekt turbodíry. Nástroje a zkušební prostředky Ruční tlakové/podtlakové čerpadlo pro kontrolu pneumatických regulátorů. Technické informace Informace o produktu a servisu. Leták Electropneumatic valves. Technický plakát OBD and Pierburg products. Jazykové verze na vyžádání Produkte im Fokus 19

20 Rozšíření programu Výfukové klapky Důležitý spínací prvek pro budoucí metody snižování emisí škodlivých látek (katalyzátor DeNOx, absorbér HC). Akustická optimalizace výfukové soustavy. Zvyšování výkonu využitím rezonančních účinků. Snižování hlučnosti. Nízkotlaké zpětné vedení spalin. Registr. nabíjení turbodmychadla. Regulační ventily pro přestavení vačkového hřídele Vedou olej různými olejovými kanály do příslušných komor v hydraulickém nastavovači vačkového hřídele. Díky tomu se vačková hřídel relativně přetočí ke kolu vačkového hřídele a změní se řídicí doby. Přestavení vačkového hřídele snižuje spotřebu a zlepšuje provozní chování při částečném a plném zatížení. Jejich pomocí je možné realizovat vnitřní zpětné vedení spalin a otevření motoru a snížení emisí škodlivých látek. Sondy lambda Sondami lambda doplňuje Motorservice sortiment v oblasti snižování emisí škodlivých látek. Cca 250 výrobků. Rozsáhlé pokrytí u evropského automobilového uplatnění. Také pro dieselová použití. 4 univerzální typy (1- až 4-žilové) s vysokým pokrytím typů vozidel. 20 Zaostřeno na produkty

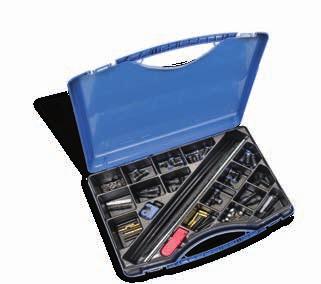

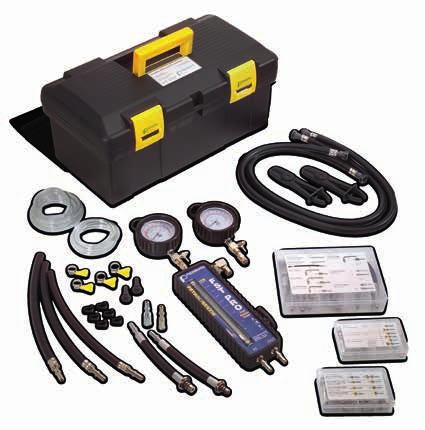

21 Nástroje a zkušební prostředky Ruční tlakové/podtlakové čerpadlo pro kontrolu pneumatických regulátorů. 2 Přístroj pro kontrolu tlaku paliva: Přesná a rychlá kontrola těsnosti a tlaku (do 10 bar) palivových čerpadel, regulátorů systémového tlaku a ventilů přímo na vozidle. 3 Sada pro opravy pro palivová vedení. 4 Montážní nástroje pro montáž/demontáž elektrických palivových čerpadel. 5 Miniampéremetr pro rychlé měření spotřebičů proudu. 6 Speciální nástavce k montáži a demontáži snímačů hmotnosti vzduchu/zásuvných čidel. Zaostřeno na produkty 21

22 Know-how Transfer Odborné znalosti od odborníků Školení po celém světě Přímo od výrobce Cca mechaniků a techniků ročně využívá výhody našich školení a seminářů, které pořádáme celosvětově přímo na místě nebo také v naších školicích střediscích v Neuenstadtu, Dormagenu a Tammu (Německo). Technické informace Z praxe pro uplatnění v praxi Pomocí našich informací o produktu (product Information), servisních informací (service Information), technických brožur a plakátů jste informováni o nejnovějším stavu techniky. Technická videa Názorné vysvětlení profesionální vestavby Zprostředkování vědomostí pomocí videa: V našich videích najdete upozornění k montáži zaměřené na praxi a vysvětlení systémů týkající se našich produktů. Novinky Pravidelné zasílání informací em Přihlaste se nyní online k odběru našeho bezplatného oběžníku a budete pravidelně informováni o nových soupisech produktů, technických publikacích a obdržíte mnoho dalších informací. Sociální média Vždy aktuální Individuální informace Speciálně pro naše zákazníky Poskytneme Vám rozsáhlé informace a servis týkající se naší široké nabídky služeb: jako např. osobní materiály na podporu prodeje, podporu prodeje, technickou podporu a mnoho dalších. 22 Zaostřeno na produkty

23 PI 1575 SI 1210 For technical personnel only! Page 1/2 Engine bearings with polymer coating Tips and tricks... Systemkomponenten und Service for correct installation and long service life of the new short block für eine fachgerechte Reparatur MS Motorservice International GmbH 04/15 EN Please note that cylinder heads which may be included in the delivery are not fully assembled. These must be aligned with the exhaust manifold or intake manifold and the cylinder head bolts must be tightened according to the Clean all attachments thoroughly before installation and check for damage. Clean oil cooler thoroughly and check for blockages, it is imperative to replace this in the case of previous engine damage. Check connections and intake pipes to the engine for tightness. Check injection system, set start of delivery according to manufacturer's Check the correct operation of the viscous fan. Clean water cooler and check for blocka- charge air cooler thoroughly and check for blockages, it is imperative to replace this in the case of previous turbocharger damage. Check engine monitoring instruments for correct operation and replace in case of defects. Never start the engine without oil and coolant. Manually supply (inject) the engine oil until oil pressure has built up, so that all bearing points have been supplied with oil before initial start-up. Check for correct function in the oil pump, oil pressure control valve, water pump and vibration damper. cle manufacturer. with oil and crank without injection nozzles (max seconds per sequence to avoid damage to the starter) Online zaostřeno na produkty Získání online informací o produktech Díky interaktivním prvkům, animacím a videoklipům se dozvíte cenné informace o našich produktech v motoru a kolem motoru. Obchod online Váš přímý přístup k našim produktům Objednávky 24 hodin denně. Rychlá kontrola dostupnosti. Rozsáhlé vyhledávání produktu prostřednictvím motoru, vozidla, rozměrů atd. Technipedia Aplikace Motorservice V naší technipedii se s vámi rozdělíme o náš know-how. Najdete zde odborné znalosti přímo od odborníků. Zde obdržíte rychle a snadno aktuální informace a servis týkající se našich produktů. Hledáte technické informace o motoru? Mobilní přístup k technickému know-how Zaostřeno na produkty 23

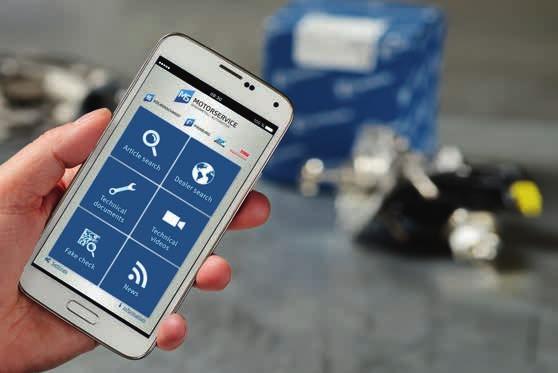

24 Aplikace Motorservice Mobilní přístup k technickému know-how Dozvědět se více v anglickém jazyce Motorservice Partner: Headquarters: MS Motorservice International GmbH Wilhelm-Maybach-Straße Neuenstadt, Germany CS 08/14 (042017) MS Motorservice International GmbH
