THE HIGH PERFORMANCE BUTTERFLY VALVES UZAVÍRACÍ KLAPKY S DVOJITOU EXCENTRICITOU PRO NÁROČNÉ APLIKACE

Transkript

1 THE HIGH PERFORMANCE BUTTERFLY VALVES UZAVÍRACÍ KLAPKY S DVOJITOU EXCENTRICITOU PRO NÁROČNÉ APLIKACE

2 VYSOKÝ VÝKON VYSOKÝ TLAK VYSOKÁ TEPLOTA ÚPLNÁ TĚSNOST (2½- 54 ) KLAPKY S TĚLESEM S PRŮCHOZÍMI OTVORY JSOU STOPROCENTNĚ TĚSNÉ V OBOU SMĚRECH. STOPROCENTNĚ TĚSNÉ V OBOU SMĚRECH JSOU TAKÉ KLAPKY S TĚLESEM SE ZÁVITOVÝMI OTVORY, POUŽITÉ JAKO KONCOVÉ ARMATURY. V OBOU PŘÍPADECH PLATÍ STOPROCENTNÍ TĚSNOST DO MAXIMÁLNÍHO TLAKU. KONSTRUKČNÍ PROVEDENÍ: SERIE 40/41 PN10 & PN16 ANSI Class 150 SERIE 42/43 PN25 & 40 ANSI Class 300 SERIE 44/45 PN64 & 100 ANSI Class 600 ROZSAH TEPLOT: -29 C do +260 C (-20 F do +500 F) Bray Controls představuje výrobní řadu Bray/McCannalok high performance uzavíracích klapek s dvojitou excentricitou. Výrobní řada uzavíracích klapek serie 40, se vyznačuje vysokou spolehlivostí, prověřenou více jak 30ti letým úspěšným provozováním v prŧmyslu po celém světě. Jedinečný design serie 40 je patentovaný a klapky zanedlouho potom, co byly uvedeny na trh, obdrţely cenu Chemical Processing s Vaaler Award, pro nejlepší výrobek ve své kategorii. Robustní konstrukce zaručuje vysokou spolehlivot a jednoduchou údrţbu. Nezávislým testem byla prokázána stoprocentní těsnost i po cyklech v reţimu otevřenozavřeno. Uzavírací klapky Serie 40 je moţné ovládat ruční pákou, šnekovou převodovkou, pneumatickým nebo elektrickým pohonem. Nízká hmotnost, konstrukční tvar a krátká stavební délka sniţuje namáhání potrubí v místě instalace. Uzavírací klapky Bray/McCannalok Serie 40 vynikají vysokou kvalitou a splňují veškeré poţadavky spojené s náročnými aplikacemi v širokých oblastech výroby a prŧmyslu. TĚLESO (A) jednodílné provedení, verze s prŧchozími, nebo závitovými otvory. Konstrukční provedení těles zajišťuje stoprocentí těsnost v obou směrech při maximálním tlaku a to i v případě pouţití klapek jako koncových armatur. Standardním materiálem tělesa je uhlíková nebo nerezová ocel. Tyto materiály tělesa zajišťují potřebnou korozní odolnost. Prodlouţený krk klapky umoţní tepelnou izolaci,snadný přístup k ucpávce hřídele a jednoduchou instalaci ovládání. HŘÍDEL (B) Jednodílná vysokopevnostní hřídel z nerezové oceli 17-4 PH umoţňuje instalaci všech druhŧ ovládání. MOTÝL (C) Motýl byl navrţen s ohledem na maximální prŧtok a minimální odpor. Optimální tvar motýla umoţňuje dosáhnout vysokého prŧtokového součinitele Kv. Standardní materiál je nerezová ocel AISI 316. Těsnící plocha je zrdcadlově vyleštěna. KUŽELOVÝ KOLÍK (D) Spojovací kolík zapadá do přesné kuţelové díry. Vysokopevnostní spoj zajišťuje bezpečné unášení motýla na hřídeli. DORAZ (E) Doraz v tělese uzavírací klapky brání pohybu motýla přes povolenou mez. Zabraňuje poškození klapky a podílí se na dlouhé ţivotnosti těsnícího elementu. OVLÁDACÍ PÁKA A SEKTOR (F) Robusní páka s pruţinou a kovový sektor umoţní zaaretovat klapku ve kterékoli z 10ti nabízených poloh, mezi reţimem otevřeno zavřeno. OCHRANA HŘÍDELE (G) Krouţek uchycený v dráţce hřídele, dotlačuje pomocí závrtných šroubŧ hřídel s ucpávkovým systémém do prostoru v obrobené části tělesa a zabraňuje vysunutí hřídele směrem vzhŧru. (obr.na straně č.3)

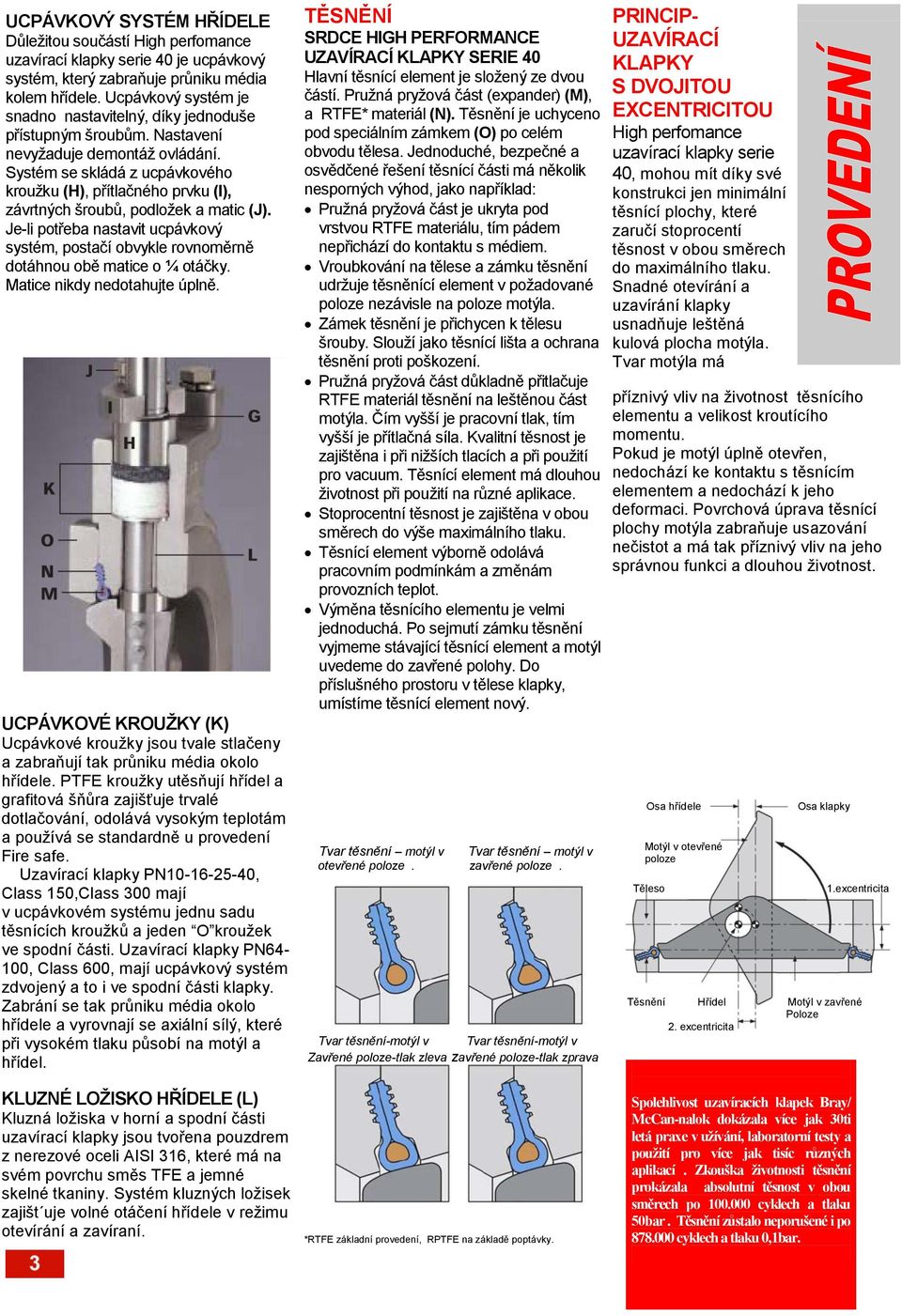

3 UCPÁVKOVÝ SYSTÉM HŘÍDELE Dŧleţitou součástí High perfomance uzavírací klapky serie 40 je ucpávkový systém, který zabraňuje prŧniku média kolem hřídele. Ucpávkový systém je snadno nastavitelný, díky jednoduše přístupným šroubŧm. Nastavení nevyţaduje demontáţ ovládání. Systém se skládá z ucpávkového krouţku (H), přítlačného prvku (I), závrtných šroubŧ, podloţek a matic (J). Je-li potřeba nastavit ucpávkový systém, postačí obvykle rovnoměrně dotáhnou obě matice o ¼ otáčky. Matice nikdy nedotahujte úplně. UCPÁVKOVÉ KROUŽKY (K) Ucpávkové krouţky jsou tvale stlačeny a zabraňují tak prŧniku média okolo hřídele. PTFE krouţky utěsňují hřídel a grafitová šňŧra zajišťuje trvalé dotlačování, odolává vysokým teplotám a pouţívá se standardně u provedení Fire safe. Uzavírací klapky PN , Class 150,Class 300 mají v ucpávkovém systému jednu sadu těsnících krouţkŧ a jeden O krouţek ve spodní části. Uzavírací klapky PN64-100, Class 600, mají ucpávkový systém zdvojený a to i ve spodní části klapky. Zabrání se tak prŧniku média okolo hřídele a vyrovnají se axiální sílý, které při vysokém tlaku pŧsobí na motýl a hřídel. TĚSNĚNÍ SRDCE HIGH PERFORMANCE UZAVÍRACÍ KLAPKY SERIE 40 Hlavní těsnící element je sloţený ze dvou částí. Pruţná pryţová část (expander) (M), a RTFE* materiál (N). Těsnění je uchyceno pod speciálním zámkem (O) po celém obvodu tělesa. Jednoduché, bezpečné a osvědčené řešení těsnící části má několik nesporných výhod, jako například: Pruţná pryţová část je ukryta pod vrstvou RTFE materiálu, tím pádem nepřichází do kontaktu s médiem. Vroubkování na tělese a zámku těsnění udrţuje těsněnící element v poţadované poloze nezávisle na poloze motýla. Zámek těsnění je přichycen k tělesu šrouby. Slouţí jako těsnící lišta a ochrana těsnění proti poškození. Pruţná pryţová část dŧkladně přitlačuje RTFE materiál těsnění na leštěnou část motýla. Čím vyšší je pracovní tlak, tím vyšší je přítlačná síla. Kvalitní těsnost je zajištěna i při niţších tlacích a při pouţití pro vacuum. Těsnící element má dlouhou ţivotnost při pouţití na rŧzné aplikace. Stoprocentní těsnost je zajištěna v obou směrech do výše maximálního tlaku. Těsnící element výborně odolává pracovním podmínkám a změnám provozních teplot. Výměna těsnícího elementu je velmi jednoduchá. Po sejmutí zámku těsnění vyjmeme stávající těsnící element a motýl uvedeme do zavřené polohy. Do příslušného prostoru v tělese klapky, umístíme těsnící element nový. Tvar těsnění motýl v Tvar těsnění motýl v otevřené poloze. zavřené poloze. Tvar těsnění-motýl v Tvar těsnění-motýl v Zavřené poloze-tlak zleva zavřené poloze-tlak zprava PRINCIP- UZAVÍRACÍ KLAPKY S DVOJITOU EXCENTRICITOU High perfomance uzavírací klapky serie 40, mohou mít díky své konstrukci jen minimální těsnící plochy, které zaručí stoprocentí těsnost v obou směrech do maximálního tlaku. Snadné otevírání a uzavírání klapky usnadňuje leštěná kulová plocha motýla. Tvar motýla má příznivý vliv na ţivotnost těsnícího elementu a velikost kroutícího momentu. Pokud je motýl úplně otevřen, nedochází ke kontaktu s těsnícím elementem a nedochází k jeho deformaci. Povrchová úprava těsnící plochy motýla zabraňuje usazování nečistot a má tak příznivý vliv na jeho správnou funkci a dlouhou ţivotnost. Osa hřídele Motýl v otevřené poloze Těleso Osa klapky 1.excentricita Těsnění Hřídel Motýl v zavřené Poloze 2. excentricita KLUZNÉ LOŽISKO HŘÍDELE (L) Kluzná loţiska v horní a spodní části uzavírací klapky jsou tvořena pouzdrem z nerezové oceli AISI 316, které má na svém povrchu směs TFE a jemné skelné tkaniny. Systém kluzných loţisek zajišt uje volné otáčení hřídele v reţimu otevírání a zavíraní. *RTFE základní provedení, RPTFE na základě poptávky. Spolehlivost uzavíracích klapek Bray/ McCan-nalok dokázala více jak 30ti letá praxe v užívání, laboratorní testy a použití pro více jak tisíc různých aplikací. Zkouška životnosti těsnění prokázala absolutní těsnost v obou směrech po cyklech a tlaku 50bar. Těsnění zůstalo neporušené i po cyklech a tlaku 0,1bar.

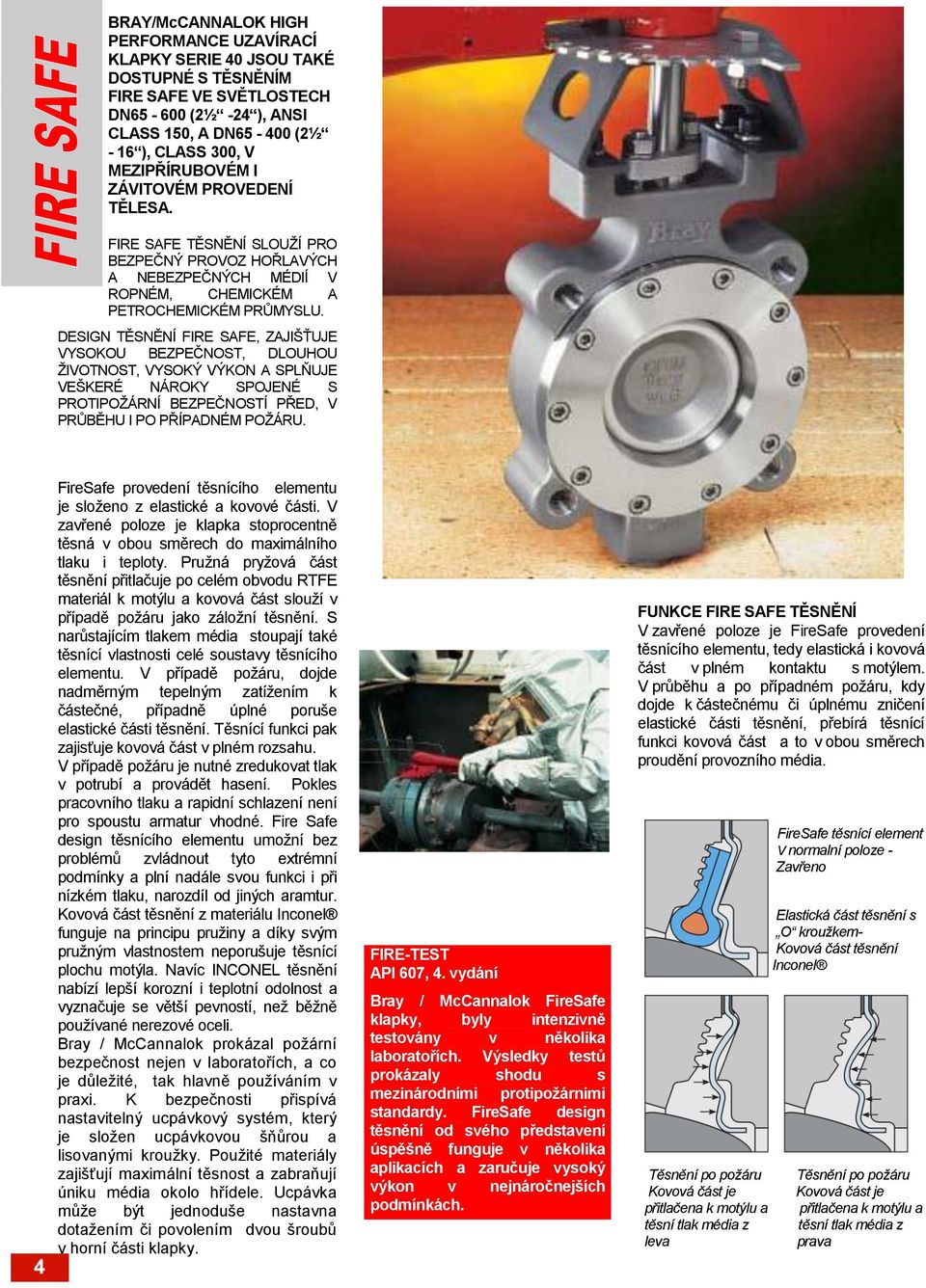

4 BRAY/McCANNALOK HIGH PERFORMANCE UZAVÍRACÍ KLAPKY SERIE 40 JSOU TAKÉ DOSTUPNÉ S TĚSNĚNÍM FIRE SAFE VE SVĚTLOSTECH (2½ -24 ), ANSI CLASS 150, A (2½ - 16 ), CLASS 300, V MEZIPŘÍRUBOVÉM I ZÁVITOVÉM PROVEDENÍ TĚLESA. FIRE SAFE TĚSNĚNÍ SLOUŢÍ PRO BEZPEČNÝ PROVOZ HOŘLAVÝCH A NEBEZPEČNÝCH MÉDIÍ V ROPNÉM, CHEMICKÉM A PETROCHEMICKÉM PRŦMYSLU. DESIGN TĚSNĚNÍ FIRE SAFE, ZAJIŠŤUJE VYSOKOU BEZPEČNOST, DLOUHOU ŢIVOTNOST, VYSOKÝ VÝKON A SPLŇUJE VEŠKERÉ NÁROKY SPOJENÉ S PROTIPOŢÁRNÍ BEZPEČNOSTÍ PŘED, V PRŦBĚHU I PO PŘÍPAÉM POŢÁRU. FireSafe provedení těsnícího elementu je sloţeno z elastické a kovové části. V zavřené poloze je klapka stoprocentně těsná v obou směrech do maximálního tlaku i teploty. Pruţná pryţová část těsnění přitlačuje po celém obvodu RTFE materiál k motýlu a kovová část slouţí v případě poţáru jako záloţní těsnění. S narŧstajícím tlakem média stoupají také těsnící vlastnosti celé soustavy těsnícího elementu. V případě poţáru, dojde nadměrným tepelným zatíţením k částečné, případně úplné poruše elastické části těsnění. Těsnící funkci pak zajisťuje kovová část v plném rozsahu. V případě poţáru je nutné zredukovat tlak v potrubí a provádět hasení. Pokles pracovního tlaku a rapidní schlazení není pro spoustu armatur vhodné. Fire Safe design těsnícího elementu umoţní bez problémŧ zvládnout tyto extrémní podmínky a plní nadále svou funkci i při nízkém tlaku, narozdíl od jiných aramtur. Kovová část těsnění z materiálu Inconel funguje na principu pruţiny a díky svým pruţným vlastnostem neporušuje těsnící plochu motýla. Navíc INCONEL těsnění nabízí lepší korozní i teplotní odolnost a vyznačuje se větší pevností, neţ běţně pouţívané nerezové oceli. Bray / McCannalok prokázal poţární bezpečnost nejen v laboratořích, a co je dŧleţité, tak hlavně pouţíváním v praxi. K bezpečnosti přispívá nastavitelný ucpávkový systém, který je sloţen ucpávkovou šňŧrou a lisovanými krouţky. Pouţité materiály zajišťují maximální těsnost a zabraňují úniku média okolo hřídele. Ucpávka mŧţe být jednoduše nastavna dotaţením či povolením dvou šroubŧ v horní části klapky. FIRE-TEST API 607, 4. vydání Bray / McCannalok FireSafe klapky, byly intenzivně testovány v několika laboratořích. Výsledky testů prokázaly shodu s mezinárodními protipožárnimi standardy. FireSafe design těsnění od svého představení úspěšně funguje v několika aplikacích a zaručuje vysoký výkon v nejnáročnejších podmínkách. FUNKCE FIRE SAFE TĚSNĚNÍ V zavřené poloze je FireSafe provedení těsnícího elementu, tedy elastická i kovová část v plném kontaktu s motýlem. V prŧběhu a po případném poţáru, kdy dojde k částečnému či úplnému zničení elastické části těsnění, přebírá těsnící funkci kovová část a to v obou směrech proudění provozního média. Těsnění po požáru Kovová část je přitlačena k motýlu a těsní tlak média z leva FireSafe těsnící element V normalní poloze - Zavřeno Elastická část těsnění s O kroužkem- Kovová část těsnění Inconel Těsnění po požáru Kovová část je přitlačena k motýlu a těsní tlak média z prava

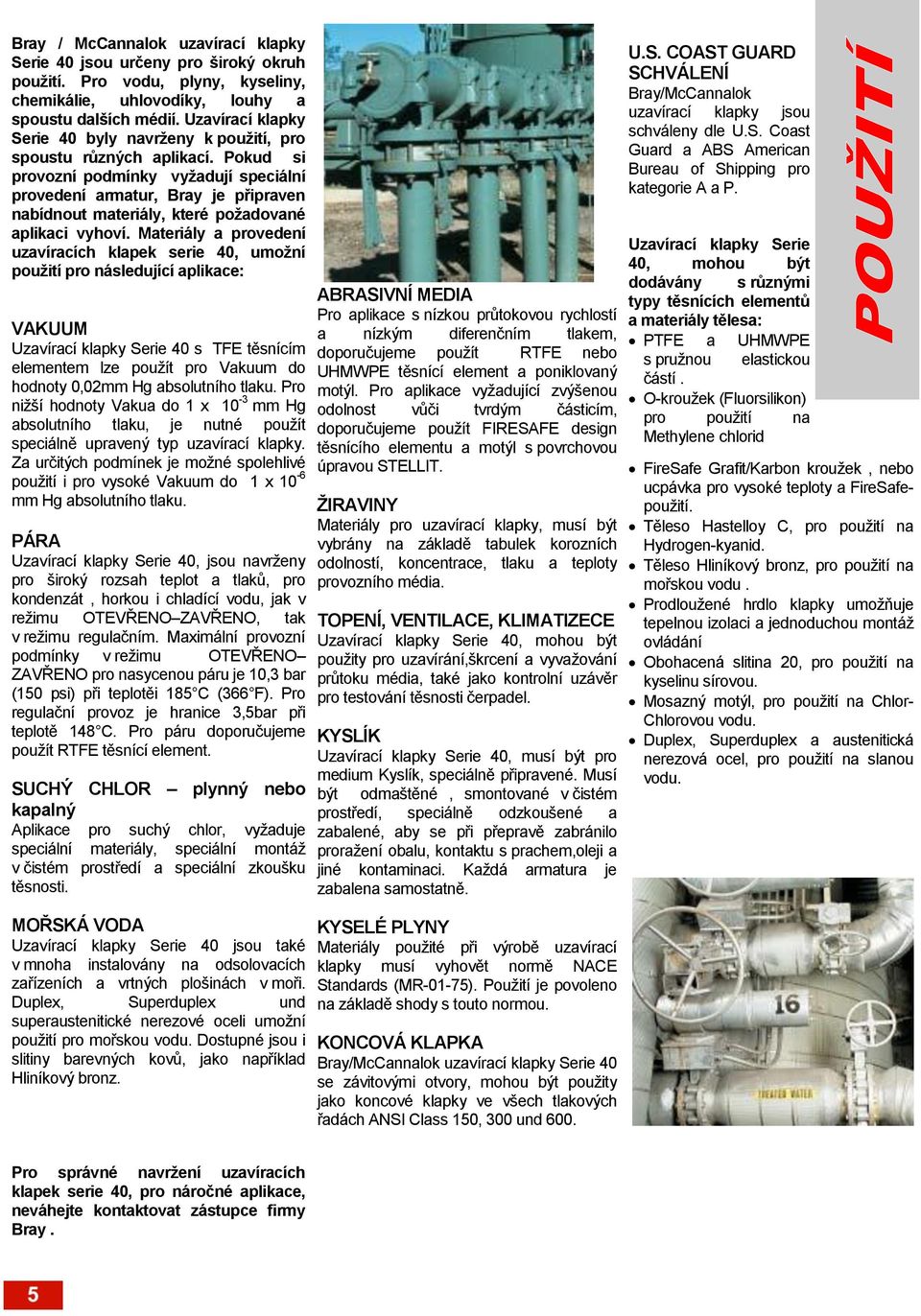

5 Bray / McCannalok uzavírací klapky Serie 40 jsou určeny pro široký okruh použití. Pro vodu, plyny, kyseliny, chemikálie, uhlovodíky, louhy a spoustu dalších médií. Uzavírací klapky Serie 40 byly navrženy k použití, pro spoustu různých aplikací. Pokud si provozní podmínky vyžadují speciální provedení armatur, Bray je připraven nabídnout materiály, které požadované aplikaci vyhoví. Materiály a provedení uzavíracích klapek serie 40, umožní použití pro následující aplikace: VAKUUM Uzavírací klapky Serie 40 s TFE těsnícím elementem lze pouţít pro Vakuum do hodnoty 0,02mm Hg absolutního tlaku. Pro niţší hodnoty Vakua do 1 x 10-3 mm Hg absolutního tlaku, je nutné pouţít speciálně upravený typ uzavírací klapky. Za určitých podmínek je moţné spolehlivé pouţití i pro vysoké Vakuum do 1 x 10-6 mm Hg absolutního tlaku. PÁRA Uzavírací klapky Serie 40, jsou navrţeny pro široký rozsah teplot a tlakŧ, pro kondenzát, horkou i chladící vodu, jak v reţimu OTEVŘENO ZAVŘENO, tak v reţimu regulačním. Maximální provozní podmínky v reţimu OTEVŘENO ZAVŘENO pro nasycenou páru je 10,3 bar (150 psi) při teplotěi 185 C (366 F). Pro regulační provoz je hranice 3,5bar při teplotě 148 C. Pro páru doporučujeme pouţít RTFE těsnící element. SUCHÝ CHLOR plynný nebo kapalný Aplikace pro suchý chlor, vyţaduje speciální materiály, speciální montáţ v čistém prostředí a speciální zkoušku těsnosti. MOŘSKÁ VODA Uzavírací klapky Serie 40 jsou také v mnoha instalovány na odsolovacích zařízeních a vrtných plošinách v moři. Duplex, Superduplex und superaustenitické nerezové oceli umoţní pouţití pro mořskou vodu. Dostupné jsou i slitiny barevných kovŧ, jako například Hliníkový bronz. ABRASIVNÍ MEDIA Pro aplikace s nízkou prŧtokovou rychlostí a nízkým diferenčním tlakem, doporučujeme pouţít RTFE nebo UHMWPE těsnící element a poniklovaný motýl. Pro aplikace vyţadující zvýšenou odolnost vŧči tvrdým částicím, doporučujeme pouţít FIRESAFE design těsnícího elementu a motýl s povrchovou úpravou STELLIT. ŽIRAVINY Materiály pro uzavírací klapky, musí být vybrány na základě tabulek korozních odolností, koncentrace, tlaku a teploty provozního média. TOPENÍ, VENTILACE, KLIMATIZECE Uzavírací klapky Serie 40, mohou být pouţity pro uzavírání,škrcení a vyvaţování prŧtoku média, také jako kontrolní uzávěr pro testování těsnosti čerpadel. KYSLÍK Uzavírací klapky Serie 40, musí být pro medium Kyslík, speciálně připravené. Musí být odmaštěné, smontované v čistém prostředí, speciálně odzkoušené a zabalené, aby se při přepravě zabránilo proraţení obalu, kontaktu s prachem,oleji a jiné kontaminaci. Kaţdá armatura je zabalena samostatně. KYSELÉ PLYNY Materiály pouţité při výrobě uzavírací klapky musí vyhovět normě NACE Standards (MR-01-75). Pouţití je povoleno na základě shody s touto normou. KONCOVÁ KLAPKA Bray/McCannalok uzavírací klapky Serie 40 se závitovými otvory, mohou být pouţity jako koncové klapky ve všech tlakových řadách ANSI Class 150, 300 und 600. U.S. COAST GUARD SCHVÁLENÍ Bray/McCannalok uzavírací klapky jsou schváleny dle U.S. Coast Guard a ABS American Bureau of Shipping pro kategorie A a P. Uzavírací klapky Serie 40, mohou být dodávány s různými typy těsnících elementů a materiály tělesa: PTFE a UHMWPE s pruţnou elastickou částí. O-krouţek (Fluorsilikon) pro pouţití na Methylene chlorid FireSafe Grafit/Karbon krouţek, nebo ucpávka pro vysoké teploty a FireSafepouţití. Těleso Hastelloy C, pro pouţití na Hydrogen-kyanid. Těleso Hliníkový bronz, pro pouţití na mořskou vodu. Prodlouţené hrdlo klapky umoţňuje tepelnou izolaci a jednoduchou montáţ ovládání Obohacená slitina 20, pro pouţití na kyselinu sírovou. Mosazný motýl, pro pouţití na Chlor- Chlorovou vodu. Duplex, Superduplex a austenitická nerezová ocel, pro pouţití na slanou vodu. Pro správné navržení uzavíracích klapek serie 40, pro náročné aplikace, neváhejte kontaktovat zástupce firmy Bray.

6 Rozměry jsou uvedeny mm, Hmotnost v kg. Hmotnost je uvedena pro těleso z uhlíkové oceli **(H=flathead) **(H=Pero) PN10/16 Serie 40 Serie 41 Hmotnost A B C D E F ISO příruba G H** J K L připojení mm ins ½ M M M M M M M M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M PN 25/40 Serie 42 Serie 43 S42 S ½ M M M M M M x M x M x M x M x M x M x M x M x M x M x M PN64/100 Serie 44 Serie 45 S44 S M M M x M x M x M x M x M x M x M x M x M **Hřídel s perem je pro klapky , PN10/16; , PN25/40; , PN64/ Roztečná kružnice příruby 2 Počet šroubů 3 Rozměr šroubů

7 Cv-koeficient určení světlosti uzavírací klapky tlak (bar) tlak (bar) tlak (bar) DIAGRAM TLAK/TEPLOTA tlak (Psig). tlak (Psig) tlak (Psig) PN10/16 SERIE 40 / 41 Úhel otevření mm ins ½ PN25/40 SERIE 42 / ½ PN64/100 SERIE 44 / PN10/16 SERIE 40 / 41 Teplota C Teplota F PN25/40 SERIE 42 / 43 Teplota C Teplota F PN64/100 SERIE 44 / 45 Teplota C Teplota F Těleso uhlíková ocel, RTFE Těsnění Těleso nerez ocel, RTFE Těsnění Těleso uhlíková ocel, PTFE Těsnění Těleso nerez ocel, PTFE Těsnění Cv je koeficient definován jako mnoţství vody v m3/hod, které proteče daným omezením v uzávěru a vytvoří tlakovou ztrátu 1 bar při teplotě 20 C. Doporučená hodnota úhlu otevření je 25 aţ 70. Doporučený úhel pro regulaci je

8 Kroutící momenty (Nm) Kroutící momenty uvedené v následujících tabulkách platí pro standardní provedení uzavíracích klapek, pro medium voda 20 C. Kroutící momenty jsou niţší neţ při zavírání. Vliv na velikost kroutícího momentu má i směr proudění. Pokud má provozní médium mazací vlastnosti (např.olej), musíme hodnoty uvedené v tabulce násobit koeficientem 0,9. Pokud je provozní médium abrasivní, nebo suché musíme hodnoty uvedené v tabulce násobit koeficientem 1,3. Pro uzavírací klapky FireSafe, platí kroutící momenty uvedené v tabulkách, bez potřeby sníţení nebo navýšení uvedených hodnot. Hodnoty kroutících momentŧ uvedené v tabulkách, jsou pro polohu otevírání a zavírání. Dynamické kroutící momenty konzultujte se zástupcem firmy Bray, nebo čtěte technický list No PN10/16 Serie 40 / 41 Standard PN25/40 Serie 42 / 43 «Fire Safe». mm ins Provozní tlak P (bar) Provozní tlak P (bar) Méně než Méně než mm ins 65 2½ ½ Provozní tlak P (bar) mm ins ½ PN10/16 Serie 40 / 41 Fire Safe PN64/100 Serie 44 / 45 «Fire Safe» «Fire 65 Safe» 2½ Provozní tlak P (bar) Méně než mm ins / PN25/40 Serie 42 Standard Provozní tlak P (bar) Provozní tlak P (bar) Méně než mm ins mm ins 65 2½

9 KONSTRUKCE Poz. Název Materiál 1 Těleso Nerez ocel Uhlíková ocel GS-C25 / Motýl Nerez ocel, Standard Poniklovaná těsnící část - FireSafe 3 Hřídel Nerez ocel, Kolík Nerez ocel, Krouţek Nerez ocel, Pouzdro Nerez ocel s PTFE výstelkou 7 Pouzdro Nerez ocel, Ucpávka PTFE +Grafitový krouţek Standard Grafitová šňŧra FireSafe 9 Krouţek Nerez ocel, Krouţek Nerez ocel, Přítlačný prvek Nerez ocel, Uhlíková ocel, GS-C25/ Šroub Nerez ocel, Podloţka Nerez ocel, Matice Nerez ocel, Těsnící element RTFE^ + Silikonový expander PTFE + Silikonový expander 16 Zámek těsnícího elementu Nerez ocel, Uhlíková ocel, GS-C25/ Šroub Nerez ocel, Těsnění PTFE Standard Grafit FireSafe 19 Zátka Nerez ocel, Uhlíková ocel, GS-C25/1.0619, fosfátovaná 20 Lucerna Nerez ocel, Uhlíková ocel, GS-C25/1.0619, fosfátovaná 21 Šroub Nerez ocel, Podloţka Nerez ocel, Kovové těsnění Inconel 7 718, ASTM B Těsnění Grafit Konstrukce uzavírací klapky Serie 40 ^RTFE těsnění, je dodáváno firmou Bray, jako RPTFE(vystuţený Polytetrafluorethylen) jen pro provedení FireSafe. Zajištění hřídele FireSafe těsnění

10 Kulový ventil Serie 40 Ventil Serie 40 Šoupátko Serie 40 Konstrukce High performance uzavíracích klapek Serie 40 vyniká, oproti jiným armaturám, spoustou výhod a vynikajících vlastností. Ve srovnání s kulovým ventilem, šoupátkem, ventilem a membranovým ventilem stejných parametrŧ, má uzavírací klapka serie 40 menší hmotnost i stavební délku. Minimalizují se tak náklady na montáţ a údrţbu. Prokazatelně niţší jsou také kroutící momenty, coţ má příznivý vliv na volbu ovládání. Například uzavírací klapka Serie , PN 16, váţí 21 kg a max. kroutící moment je 169 Nm. Kuţelový ventil stejných parametrŧ váţí 145 kg, kroutící moment je 412 Nm. Kulový ventil váţí 72 kg a kroutící moment je 723 Nm. Šoupátko váţí 141 kg a vyţaduje lineární ovládání. Z uvedených údajŧ vyplývá, ţe uzavírací klapka serie 40, vyţaduje k ovládání menší pohon, neţ ostatní druhy armatur. Ekonomika provozu, efektivita a vysoký výkon staví uzavírací klapky Bray/ McCannalok na první místo v řešení pro náročné aplikace s vysokým tlakem a teplotou. Přímá montáž pohonu umožňuje vytvoření kompaktní sestavy, pro ovládání v režimu Otevřeno-Zavřeno, nebo v regulačním provozu. Uzavírací klapky serie 40, mohou být ovládány jak elektrickým, tak pneumatickým pohonem. Montáţ se provádí přímo, bez pouţití přechodového mŧstku, nebo adapteru. K pohonŧm je moţno dodat veškeré příslušenství Obrázek vpravo: Pneumatický pohon Serie 92 s indukčním snímačem polohy Serie 52 a uzavírací klapka Serie 40, 80. Obrázek vlevo: Elektrický pohon Serie 70 a uzavírací klapka Serie 40, 80 Veškeré údaje, technické informace a doporučení jsou obecného charakteru. Přesnou specifikaci uazvíracích klapek a výběr materiálŧ, Vám doporučí firma Bray, nebo její zástupce. Výrobce si vyhrazuje právo na změny a úpravy výrobkŧ, bez předchozího upozornění. G.A.S. a.s. U Kyjovky č.3928/1 gas@gas-as.cz HODONÍN tel: Česká republika fax:
