1 DUBEN 1989 ROČNÍK XL CENA 4 Kčs LETAD LA LODE RAKETY AUTA ŽELEZNICE

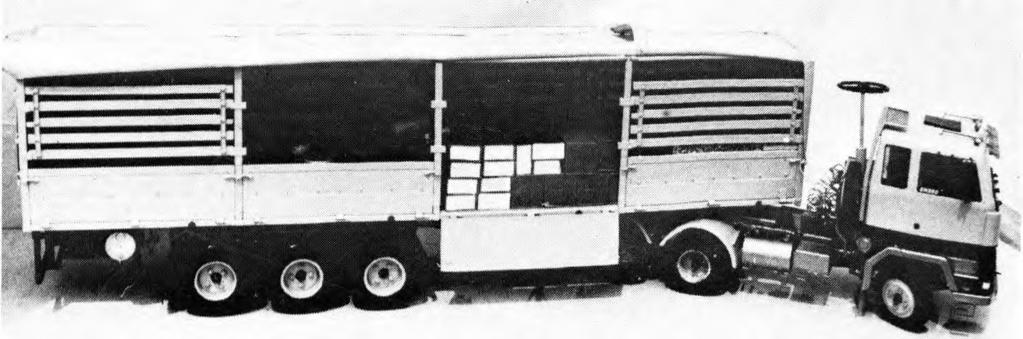

2 S úhlednou upoutanou polomaketou SVA-5 Ansaldo, postavenou podle plánku Modelář 29s, létá L. Vinař z Příčov. Model má rozpětí 785 mm, hmotnost 1000 g a je poháněn motorem MVVS o zdvihovém objemu 2,5 cm3 ^ Na loňském mistrovství ČSSR v Opavě měl P. Bednář z LMK Partizánske s tímto pěkným modelem F1A ještě po desátém kole plný počet sekund Model finského tahače SISU SM 300 a čs. návěsu NV postavil Z. Sedmera z Brandýska z pozinkovaného plechu, překližky a vrstveného papíru. Řízení, pérování, osvětlení a otevírání bočnic návěsu jsou funkční, souprava se může mechanicky rozpojit RC model L. Mojžíše z LMK Pečky o rozpětí 2200 mm a hmotnosti 4500 g je poháněn motorem Raduga 10 RC. Je řízen kolem všech os soupravou Modela 6 -* Plachetnice třídy F, postavená B. Kačenou z Prahy 10 ze stavebnice z NDR, má délku 1000 mm a výšku stěžně 1200 mm. RC souprava Modela Digi ovládá pouze kormidlo K TITULNÍMU SNÍMKU Modelářství stále přitahuje řadu zájemců i v době počítačů, příjmu družicového televizního vysílání a dalších lákadel. Pouze s tímto konstatováním bychom se ale neměli spokojit - zkuste se zamyslet, čím může vaše základní organizace Svazarmu či modelářský klub přispět k rozšíření naší prospěšné činnosti. Propagační akce (snímek je z Rakovníka) jsou jen jednou možnosti; v dnešní době jde především o vytvoření podmínek pro další činnost.

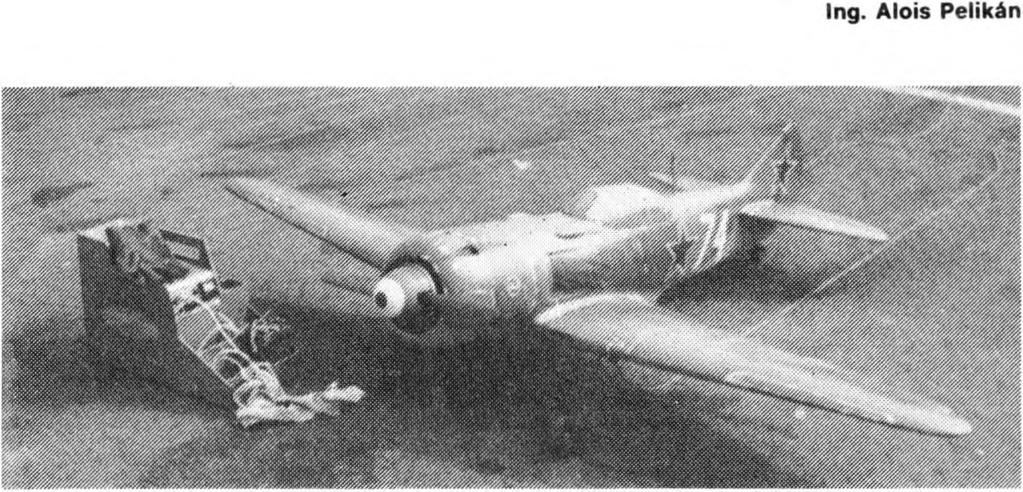

3 a Λ Vposledních měsících roku 1988 byl ve Filmovém studiu Barrandov a v Mosfilmu v SSSR dokončen československosovétský koprodukční letecký film Piloti, pojednávající o osudech československých letců v SSSR v závěru II. světové války. Protože již nejsou k dispozici letuschopná letadla typů, které v té době létaly, pokusili se českoslovenští filmoví tvůrci o věc nemající ve světě obdoby: natočit všechny (!) letové záběry letadel trikově, s rádiem řízenými modely. Šlo o typy La-7, Me 109G, Fw 190, Spitfire, II-2 Sturmovik, Kukuruznik a Cáp. Celkem bylo potřeba šest modelů La-7, pět Me 109G, tři Fw 190, tři II-2, a po jednom modelu letadel Spitfire, Kukuruznik a Cáp. Spolupráce modelářů a filmaři začala koncem roku 1986 s tím, že do konce září 1987 měly být natočeny všechny trikové záběry. To totiž byla podmínka sovětské strany: než se přistoupí k natáčení dalších záběrů, musejí být hotovy trikové záběry s modely. Pravděpodobným důvodem této podmínky byla zkušenost z natáčení světoznámých leteckých filmů, například Bitva o Británii, Tora-Tora, 30 vteřin nad Tokiem, Hlava 22 a dalších, při nichž byly převážné použity originální, pro ten účel rekonstruovaná, případně upravená letadla. Jak se později ukázalo, obavy, že trikové záběry nebudou realistické a patřičné dramatické, se podařilo díky odvedené dobré práci čs. filmařů a modelářů rozptýlit. Požadavek filmařů byl zhotovit výše uvedené množství maket pro asi 100 filmových záběrů. Modely La-7, Me 109G, Fw 190 a II-2 měly být vybaveny malými střílejícími kanóny a dýmovnicemi. II-2 navíc měly při útocích shazovat bomby. Modely měly být zhotoveny v měřítku 1:5 s realistickou povrchovou úpravou. V našem modelářském klubu v Rokycanech jsme měli pro zhotovení a vyzkoušení šesti modelů La-7 a pěti modelů Me 109G asi šest měsíců. Původně jsme chtěli modely vybavit motory HP 61 a střílející modely motory Moki 25. Protože jsme s ohledem na sériovou" výrobu zvolili křídla z pěnového polystyrénu, polepená dýhou, a trup ze skelného laminátu, vyšla hmotnost modelů přes 6,5 kg. S tím si ale již motory HP o zdvihovém objemu 10 cm3 neporadily. Filmaři proto zajistili motory Super Tigre 20 cm3, které plně vyhovovaly. U všech modelů La-7 a Me 109G jsme použili odhazovací podvozky pro snížení letové hmotnosti modelů. Pro střílející modely nám dodali pyrotechnici simulátory střelby, tedy jakési malé kanóny, které nestřílely náboje, ale zcela věrně z nich v příslušných intervalech vyšlehoval oheň jako z pravých kanónů. Úpravy modelů pro tato zařízení kladla nároky především na prostor, neboť kanóny se zásobníky, nádrž, chladicí kanály motoru, motor a tlumič výfuku, vše muselo být umístěno na předku trupu. Instalace dýmovnice byla proti tomu velmi jednoduchou záležitostí. Natáčení trikových záběrů filmu začalo v červnu kamerovými zkouškami a pokračovalo přes prázdniny do konce září Nároky filmařů, jak již o tom v jiných souvislostech psal Pavel Fend z LMK Rež v MO 1/1988, byly skutečně mimořádné. O dodržování bezpečnostních pravidel pro létání s modely na propagačních akcích, která vydala rada modelářství ÚV Svazarmu, jsme si jen mohli nechat zdát: Nálety přímo na kameru například se střílející La-7 nebo Me 109G jeden až dva metry nad hlavou kameramana nebyly zvláštností. Prostě užili jsme si při nich i dost strachu. Jinak byla spolupráce s filmaři výborná a lze říci, že měli hodně porozumění pro naše modelářské problémy. Dobře se nám spolupracovalo i s pyrotechniky, přestože jejich šrapnely" občas vybuchovaly v těsné blízkosti letících modelů. V prosinci loňského roku zorganizovali modeláři z LMK Čistá, kteří stavěli a létali šturmoviky, předpremiérové promítání filmu Piloti, po němž následovala dvouhodinová beseda s tvůrci filmu a herci. Při ní mimo jiné zhodnotil spolupráci s modeláři režisér slovy, že bez modelů a modelářů, bez jejich obětavého přístupu a schopností by tento film prostě nikdy nemohl vzniknout. Myslím, že není co dodat. Snad jen shrnout, že na filmu spolupracovali modeláři z MK Rokycany, LMK Čistá, LMK Zdice, LMK Drozdov a ing. Kamínek. Režisérem filmu je Otakar Fuka, hlavním kameramanem Jiří Tarantík, nejvíce ohrožovaným a ostřelovaným" kameramanem byl Jan Kváča, vedoucím výroby Jaromír Lukáš. Dále spolupracovala řada zaměstnanců Filmového studia Barrandov. Výborným představitelem hlavní mužské role je Petr Štěpánek, představitelem sympatického letce nováčka Karel Greif, hlavní ženská role je obsazena Ilonou Svobodovou. Film bude podle posledních informací uveden do kin k 44. výročí osvobození ČSSR. Věříme, že se bude líbit i vám. měsíčník pro letecké, raketové, a modelářství, nosíte! vyznamenání Z Vydává UV Svazarmu ve Vydavatelství NAŠE VOJSKO, národní podnik, Praha 1, Vladislavova 26, tel Vedoucí redaktor Vladimír HADAČ, redaktoři Martin SALAJKA, Tomáš SLÁDEK, sekretářka redakce Jitka MAĎAROVA. Grafická úprava Jan ČERNÝ. Redakční rada. Zdeněk Bedřich, Rudolf Černý, Zoltán Dočkal, Jiří Jabůrek, Jiří Kalina, ing. Jiří Havel, Zdeněk Hladký, Zdeněk Novotný, ing. Dezider Selecký, Otakar šaffek, Václav Šulc, ing. Vladimír Valenta. Adresa redakce: Praha 1, Jungmannova 24, tel , linky 468, 465. Vychází měsíčně. Cena výtisku 4 Kčs, pololetní předplatné 24 Kčs. Rozšiřuje PNS. Informace o předplatném podá a objednávky přijímá každá administrace PNS, pošta, doručovatel a předplatitelská střediska. Objednávky do zahraničí vyřizuje PNS ústřední expedice a dovoz tisku Praha, administrace vývozu tisku, Kovpakova 26, Praha 6. Návštěvní dny: středa 7.00 až h, pátek 7.00 až hodin. Inzerci přijímá inzertní oddělení Vydavatelství NAŠE VOJSKO. Tiskne Naše vojsko, n. p závod 8, Praha 6-Liboc, Vlastina 710. Nevyžádané příspěvky se nevracejí. Toto číslo vyšlo v dubnu Vydavatelství NAŠE VOJSKO Praha Index MODELÁŘ 4/

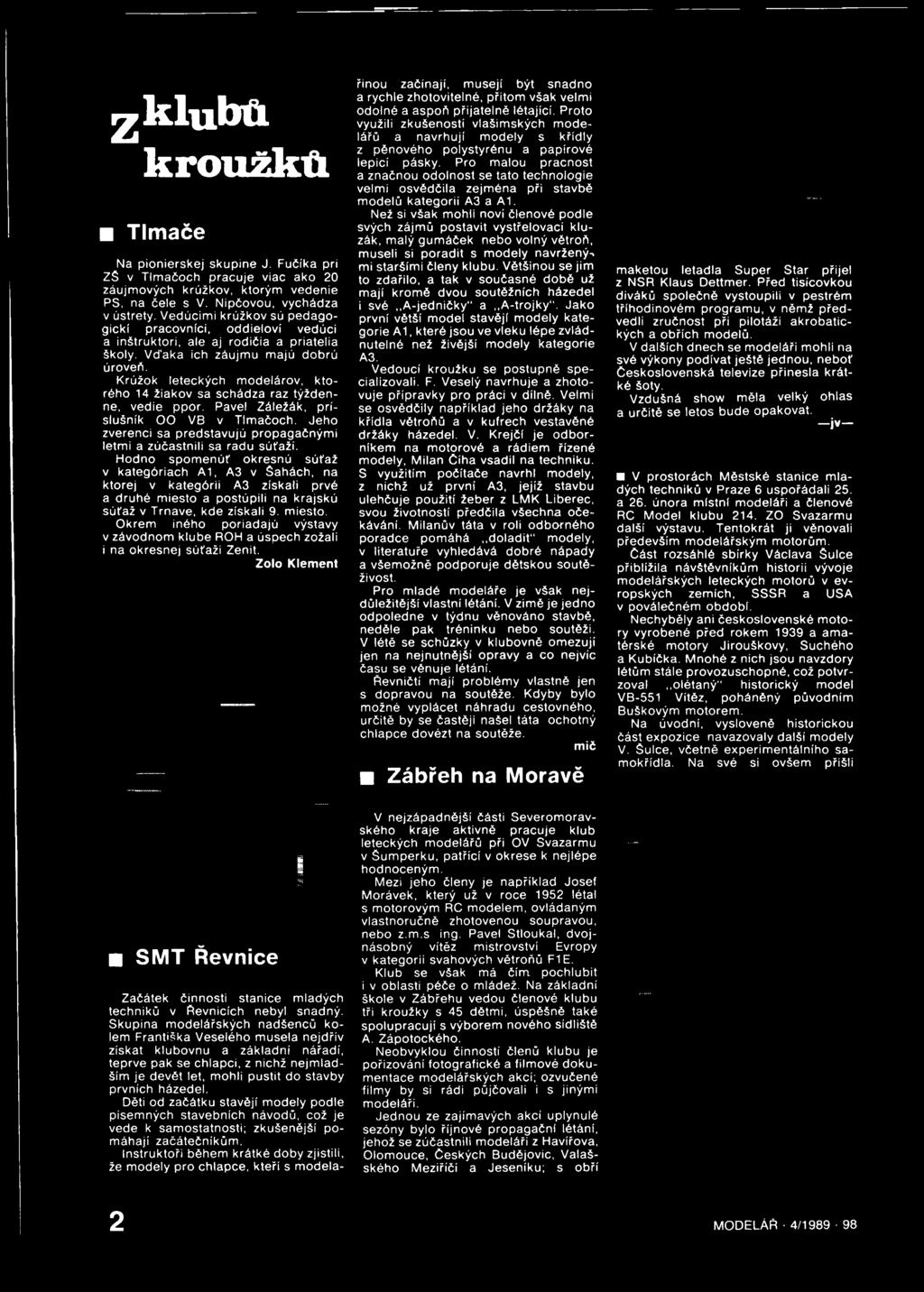

4 2 k lu b ů, kroužků Tlmače Na pionierskej skupine J. Fučíka pri ZŠ v Tlmačoch pracuje viac ako 20 záujmových krúžkov, ktorým vedenie PS, na čele s V. Nipčovou, vychádza v ústrety. Vedúcimi krúžkov sú pedagogickí pracovníci, oddieloví vedúci a inštruktori, ale aj rodičia a priatelia školy. Vďaka ich záujmu majú dobrú úroveň. Krúžok leteckých modelárov, ktorého 14 žiakov sa schádza raz týždenne, vedie ppor. Pavel Záležák, příslušník 0 0 VB v Tlmačoch. Jeho zverenci sa predstavujú propagačnými letmí a zúčastnili sa radu súťaží. Hodno spomenúf okresnú súfaž v kategóriach A1, A3 v Sáhách, na ktorej v kategórii A3 získali prvé a druhé miesto a postúpili na krajskú súfaž v Trnavě, kde získali 9. miesto. Okrem iného poriadajú výstavy v závodnom klube ROH a úspěch zožali i na okresnej súfaži Zenit. Zolo Klement SMT Řevnice Začátek činnosti stanice mladých techniků v Řevnicích nebyl snadný. Skupina modelářských nadšenců kolem Františka Veselého musela nejdřív získat klubovnu a základní nářadí, teprve pak se chlapci, z nichž nejmladším je devět let, mohli pustit do stavby prvních házedel. Děti od začátku stavějí modely podle písemných stavebních návodů, což je vede k samostatnosti; zkušenější pomáhají začátečníkům. Instruktoři během krátké doby zjistili, že modely pro chlapce, kteří s modelařinou začínají, musejí být snadno a rychle zhotovitelné, přitom však velmi odolné a aspoň přijatelné létající. Proto využili zkušenosti vlašimských modelářů a navrhují modely s křídly z pěnového polystyrénu a papírové lepicí pásky. Pro malou pracnost a značnou odolnost se tato technologie velmi osvědčila zejména při stavbě modelů kategorií A3 a A1. Než si však mohli noví členové podle svých zájmů postavit vystřelovací kluzák, malý gumáček nebo volný větroň, museli si poradit s modely navržený-, mi staršími členy klubu. Většinou se jim to zdařilo, a tak v současné době už mají kromě dvou soutěžních házedel i své,,α-jedničky" a,,a-trojky. Jako první větší model stavějí modely kategorie A1, které jsou ve vleku lépe zvládnutelné než živější modely kategorie A3. Vedoucí kroužku se postupně specializovali. F. Veselý navrhuje a zhotovuje přípravky pro práci v dílně. Velmi se osvědčily například jeho držáky na křídla větroňů a v kufrech vestavěné držáky házedel. V. Krejčí je odborníkem na motorové a rádiem řízené modely, Milan Číhá vsadil na techniku. S využitím počítače navrhl modely, z nichž už první A3, jejíž stavbu ulehčuje použití žeber z LMK Liberec, svou životností předčila všechna očekávání. Milanův táta v roli odborného poradce pomáhá,,doladit" modely, v literatuře vyhledává dobré nápady a všemožně podporuje dětskou soutěživost. Pro mladé modeláře je však nejdůležitější vlastní létání. V zimě je jedno odpoledne v týdnu věnováno stavbě, neděle pak tréninku nebo soutěži. V létě se schůzky v klubovně omezují jen na nejnutnější opravy a co nejvíc času se věnuje létání. Řevničtí mají problémy vlastně jen s dopravou na soutěže. Kdyby bylo možné vyplácet náhradu cestovného, určitě by se častěji našel táta ochotný chlapce dovézt na soutěže. m ič Zábřeh na Moravě V nejzápadnéjší části Severomoravského kraje aktivně pracuje klub leteckých modelářů při OV Svazarmu v Šumperku, patřící v okrese k nejlépe hodnoceným. Mezi jeho členy je například Josef Morávek, který už v roce 1952 létal s motorovým RC modelem, ovládaným vlastnoručně zhotovenou soupravou, nebo z.m.s ing. Pavel Stloukal, dvojnásobný vítěz mistrovství Evropy v kategorii svahových větroňů F1E. Klub se však má čím pochlubit i v oblasti péče o mládež. Na základní škole v Zábřehu vedou členové klubu tři kroužky s 45 dětmi, úspěšně také spolupracují s výborem nového sídliště A. Zápotockého. Neobvyklou činností členů klubu je pořizování fotografické a filmové dokumentace modelářských akcí; ozvučené filmy by si rádi půjčovali i s jinými modeláři. Jednou ze zajímavých akcí uplynulé sezóny bylo říjnové propagační létání, jehož se zúčastnili modeláři z Havířova, Olomouce, Českých Budějovic, Valašského Meziříčí a Jeseníku; s obří maketou letadla Super Star přijel z NSR Klaus Dettmer. Před tisícovkou diváků společně vystoupili v pestrém tříhodinovém programu, v němž předvedli zručnost při pilotáži akrobatických a obřích modelů. V dalších dnech se modeláři mohli na své výkony podívat ještě jednou, neboť Československá televize přinesla krátké šoty. Vzdušná show měla velký ohlas a určitě se letos bude opakovat. jv V prostorách Městské stanice mladých techniků v Praze 6 uspořádali 25. a 26. února místní modeláři a členové RC Model klubu 214. ZO Svazarmu další výstavu. Tentokrát ji věnovali především modelářským motorům. Část rozsáhlé sbírky Václava Šulce přiblížila návštěvníkům historii vývoje modelářských leteckých motorů v evropských zemích, SSSR a USA v poválečném období. Nechyběly ani československé motory vyrobené před rokem 1939 a amatérské motory Jirouškovy, Suchého a Kubíčka. Mnohé z nich jsou navzdory létům stále provozuschopné, což potvrzoval olétaný" historický model VB-551 Vítěz, poháněný původním Buškovým motorem. Na úvodní, vysloveně historickou část expozice navazovaly další modely V. Šulce, včetně experimentálního samokřídla. Na své si ovšem přišli 2 MODELÁŘ 4/

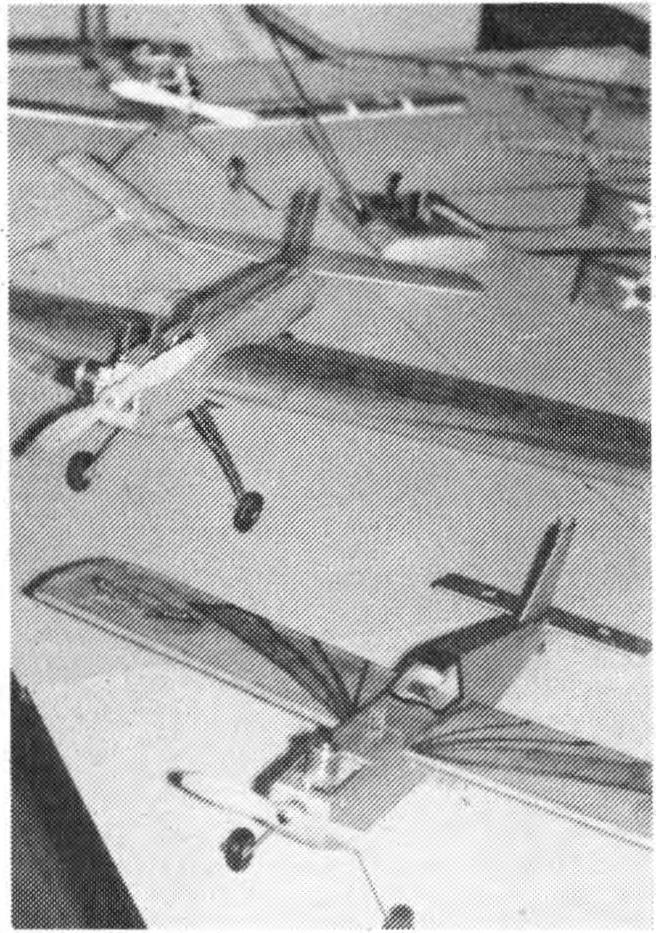

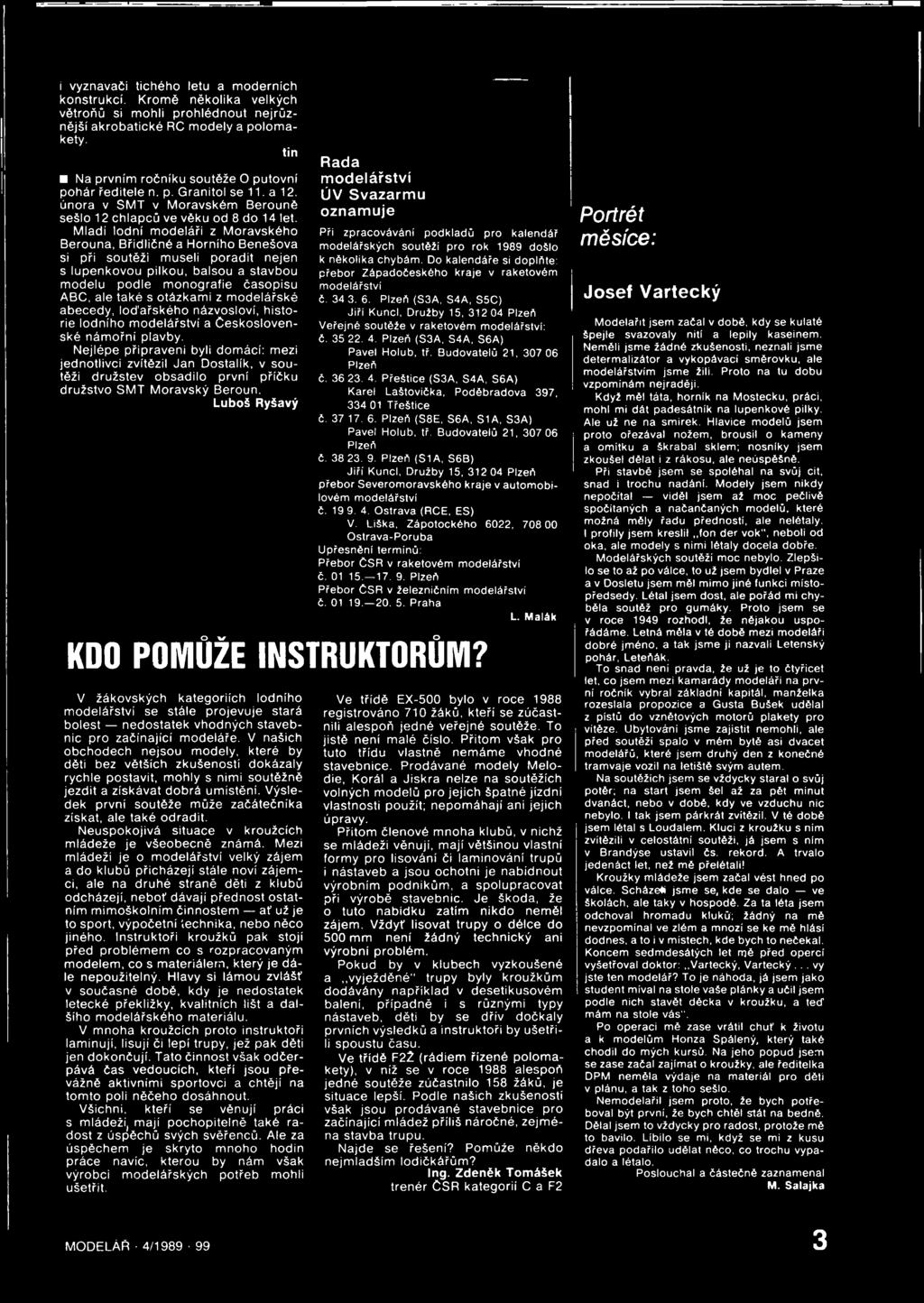

5 i vyznavači tichého letu a moderních konstrukcí. Kromě několika velkých větroňů si mohli prohlédnout nejrůznější akrobatické RC modely a polomakety. tin Na prvním ročníku soutěže O putovní pohár ředitele n. p. Granitol se 11. a 12. února v SMT v Moravském Berouně sešlo 12 chlapců ve věku od 8 do 14 let. Mladí lodní modeláři z Moravského Berouna, Břidličné a Horního Benešova si při soutěži museli poradit nejen s lupenkovou pilkou, balsou a stavbou modelu podle monografie časopisu ABC, ale také s otázkami z modelářské abecedy, loďařského názvosloví, historie lodního modelářství a Československé námořní plavby. Nejlépe připraveni byli domácí: mezi jednotlivci zvítězil Jan Dostalík, v soutěži družstev obsadilo první příčku družstvo SMT Moravský Beroun. Luboš Ryšavý Rada modelářství ÚV Svazarmu oznamuje Při zpracovávání podkladů pro kalendář modelářských soutěží pro rok 1989 došlo k několika chybám. Do kalendáře si doplňte: přebor Západočeského kraje v raketovém modelářství č Plzeň (S3A, S4A, S5C) Jiří Kunci, Družby 15, Plzeň Veřejné soutěže v raketovém modelářství: č Plzeň (S3A, S4A, S6A) Pavel Holub, tř. Budovatelů 21, Plzeň č Přeštice (S3A, S4A, S6A) Karel Laštovička, Poděbradova 397, Třeštíce č Plzeň (S8E, S6A, S1A, S3A) Pavel Holub, tř. Budovatelů 21, Plzeň č Plzeň (S1A, S6B) Jiří Kunci, Družby 15, Plzeň přebor Severomoravského kraje v automobilovém modelářství č Ostrava (RCE, ES) V. Liška, Zápotockého 6022, Ostrava-Poruba Upřesnění termínů: Přebor ČSR v raketovém modelářství č Plzeň Přebor ČSR v železničním modelářství č Praha L. Malák KDO POMŮŽE INSTRUKTORŮM? V žákovských kategoriích lodního modelářství se stále projevuje stará bolest nedostatek vhodných stavebnic pro začínající modeláře. V našich obchodech nejsou modely, které by děti bez větších zkušeností dokázaly rychle postavit, mohly s nimi soutěžně jezdit a získávat dobrá umístění. Výsledek první soutěže může začátečníka získat, ale také odradit. Neuspokojivá situace v kroužcích mládeže je všeobecně známá. Mezi mládeží je o modelářství velký zájem a do klubů přicházejí stále noví zájemci, ale na druhé straně děti z klubů odcházejí, neboť dávají přednost ostatním mimoškolním činnostem ať už je to sport, výpočetní technika, nebo něco jiného. Instruktoři kroužků pak stojí před problémem co s rozpracovaným modelem, co s materiálem, který je dále nepoužitelný. Hlavy si lámou zvlášť v současné době, kdy je nedostatek letecké překližky, kvalitních lišt a dalšího modelářského materiálu. V mnoha kroužcích proto instruktoři laminují, lisují či lepí trupy, jež pak děti jen dokončují. Tato činnost však odčerpává čas vedoucích, kteří jsou převážně aktivními sportovci a chtějí na tomto poli něčeho dosáhnout. Všichni, kteří se věnují práci s mládeží, mají pochopitelně také radost z úspěchů svých svěřenců. Ale za úspěchem je skryto mnoho hodin práce navíc, kterou by nám však výrobci modelářských potřeb mohli ušetřit. Ve třídě EX-500 bylo v roce 1988 registrováno 710 žáků, kteří se zúčastnili alespoň jedné veřejné soutěže. To jistě není malé číslo. Přitom však pro tuto třídu vlastně nemáme vhodné stavebnice. Prodávané modely Melodie, Korál a Jiskra nelze na soutěžích volných modelů pro jejich špatné jízdní vlastnosti použít; nepomáhají ani jejich úpravy. Přitom členové mnoha klubů, v nichž se mládeži věnují, mají většinou vlastní formy pro lisování či laminování trupů i nástaveb a jsou ochotni je nabídnout výrobním podnikům, a spolupracovat při výrobě stavebnic. Je škoda, že o tuto nabídku zatím nikdo neměl zájem. Vždyť lisovat trupy o délce do 500 mm není žádný technický ani výrobní problém. Pokud by v klubech vyzkoušené a vyježděné" trupy byly kroužkům dodávány například v desetikusovém balení, případně i s různými typy nástaveb, děti by se dřív dočkaly prvních výsledků a instruktoři by ušetřili spoustu času. Ve třídě F2Ž (rádiem řízené polomakety), v níž se v roce 1988 alespoň jedné soutěže zúčastnilo 158 žáků, je situace lepší. Podle našich zkušeností však jsou prodávané stavebnice pro začínající mládež příliš náročné, zejména stavba trupu. Najde se řešení? Pomůže někdo nejmladším lodičkářům? Ing. Zdeněk Tomášek trenér ČSR kategorií C a F2 Portrét měsíce: Josef Vartecký Modelařit jsem začal v době, kdy se kulaté špejle svazovaly niti a lepily kaseinem. Neměli jsme žádné zkušenosti, neznali jsme determalizátor a vykopávací směrovku, ale modelářstvím jsme žili. Proto na tu dobu vzpomínám nejraději. Když měl táta, horník na Mostecku, práci, mohl mi dát padesátník na lupenkové pilky. Ale už ne na smirek. Hlavice modelů jsem proto ořezával nožem, brousil o kameny a omítku a škrabal sklem; nosníky jsem zkoušel dělat i z rákosu, ale neúspěšně. Při stavbě jsem se spoléhal na svůj cit, snad i trochu nadání. Modely jsem nikdy nepočítal viděl jsem až moc pečlivě spočítaných a načančaných modelů, které možná měly řadu předností, ale nelétaly. I profily jsem kreslil fon der vok", neboli od oka, ale modely s nimi létaly docela dobře. Modelářských soutěží moc nebylo. Zlepšilo se to až po válce, to už jsem bydlel v Praze a v Dosletu jsem měl mimo jiné funkci místopředsedy. Létal jsem dost, ale pořád mi chyběla soutěž pro gumáky. Proto jsem se v roce 1949 rozhodl, že nějakou uspořádáme. Letná měla v té době mezi modeláři dobré jméno, a tak jsme ji nazvali Letenský pohár, Leteňák. To snad není pravda, že už je to čtyřicet let, co jsem mezi kamarády modeláři na první ročník vybral základní kapitál, manželka rozeslala propozice a Gusta Bušek udělal z pístů do vznětových motorů plakety pro vítěze. Ubytování jsme zajistit nemohli, ale před soutěží spalo v mém bytě asi dvacet modelářů, které jsem druhý den z konečné tramvaje vozil na letiště svým autem. Na soutěžích jsem se vždycky staral o svůj potěr; na start jsem šel až za pět minut dvanáct, nebo v době, kdy ve vzduchu nic nebylo. I tak jsem párkrát zvítězil. V té době jsem létal s Loudalem. Kluci z kroužku s ním zvítězili v celostátní soutěži, já jsem s ním v Brandýse ustavil čs. rekord. A trvalo jedenáct let, než mě přelétali! Kroužky mládeže jsem začal vést hned po válce. Scháze* jsme se, kde se dalo ve školách, ale taky v hospodě. Za ta léta jsem odchoval hromadu kluků; žádný na mě nevzpomínal ve zlém a mnozí se ke mě hlásí dodnes, a to i v místech, kde bych to nečekal. Koncem sedmdesátých let mě před opercí vyšetřoval doktor: Vartecký, Vartecký... vy jste ten modelář? To je náhoda, já jsem jako student míval na stole vaše plánky a učil jsem podle nich stavět děcka v kroužku, a teď mám na stole vás". Po operaci mě zase vrátil chuť k životu a k modelům Honza Spálený, který také chodil do mých kursů. Na jeho popud jsem se zase začal zajímat o kroužky, ale ředitelka DPM neměla výdaje na materiál pro děti v plánu, a tak z toho sešlo. Nemodelařil jsem proto, že bych potřeboval být první, že bych chtěl stát na bedně. Dělal jsem to vždycky pro radost, protože mě to bavilo. Líbilo se mi, když se mi z kusu dřeva podařilo udělat něco, co trochu vypadalo a létalo. Poslouchal a částečně zaznamenal M. Salajka MODELÁŘ 4/

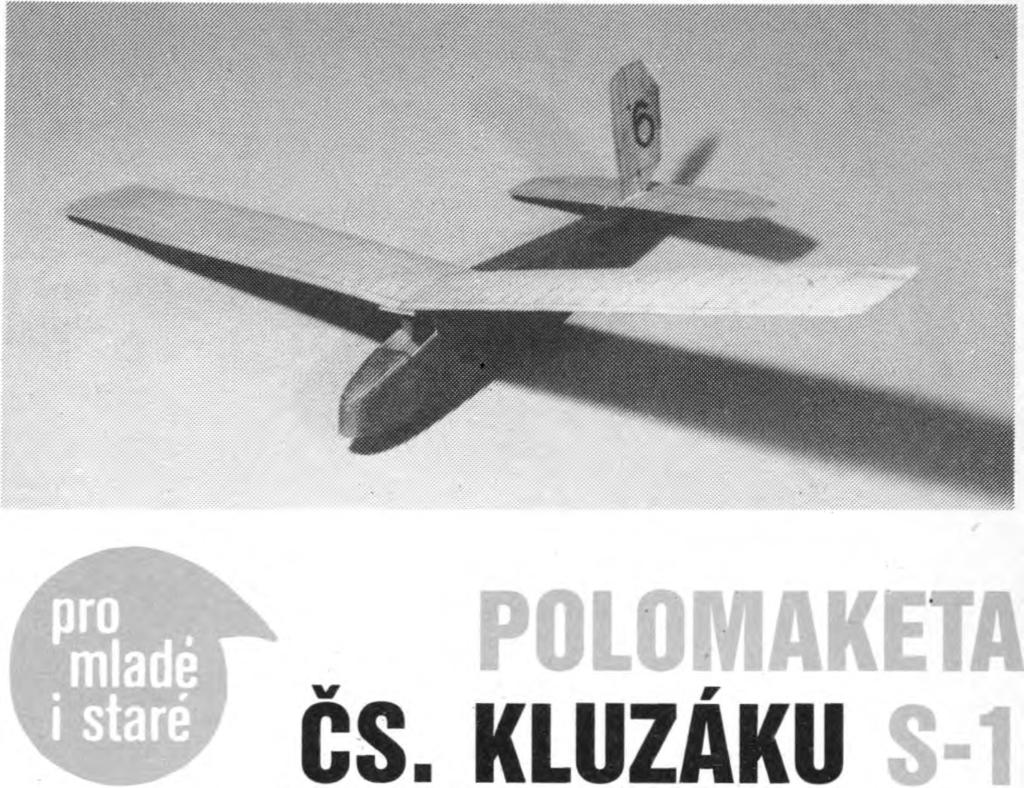

6 Celosvětový úbytek soutěžících v kategorii volných motorových modelů F1C vedl k návrhu nové kategorie F1J, kterou schválilo zasedání CIAM FAI v dubnu roku Tato ekonomická" kategorie, dostupná i mladým adeptům volného letu, vychází z kategorie motorových modelů 1/2A s motory o zdvihovém objemu do 0,050 krychlového palce (0,82 cm3), oblíbené například v USA. Stavební a soutěžní pravidla kategorie F1J jsou velmi jednoduchá: motor o zdvihovém objemu nejvýše 1 cm3, minimální hmotnost modelu 160 g. Palivo není předepsáno, doba Chodu motoru je nejvíce 7 s. Létá se pět startů s maximem 120s. Hodnocení je tedy shodné jako u našich kategorii A1 a B1, v nichž se dají pořádat soutěže i na menších plochách. Povolenou minimální hmotnosti by měly být eliminovány mechanismy pro změnu úhlu nastavení VOP, klapku SOP a možná i brzda vrtule. Zavedení této kategorie by bylo žádoucí i v ČSSR, vždyť jsme ani nemohli obsadit na prvním mistrovství světa juniorů kategorii F1C. Na našem trhu ale není ani jeden motor 0 zdvihovém objemu 1 cm3. Apeluji proto na výrobce motorů v Modele, maďarském Moki a sovětském CSTKAM, aby nové kategorii F1J pomohli. Pomoci by popřípadě mohli 1 špičkoví amatérští výrobci, kteří by v provozovnách místního hospodářství nebo v některém výrobním družstvu mohli malosériově vyrábět soutěžní jedničky", při dobrých výkonnostních parametrech vhodné i pro export. Při mezinárodní soutěži halových modelů Igra-Cup, pořádané 15. až 16. července v brněnské Zetce", se kromě kategorie F1D bude zkušebně na tři kola létat soutěž halových modelů podle návrhu pravidel ing. Jiráského; hmotnost gumového svazku bude omezena na 0,75 g. Omezení hmotnosti gumy by mělo snížit letové výkony, neboť nebude možné použít modely o hloubce křídla přes 200 mm a s velkou délkou trupu, kteréžto superstroje" vzhledem k materiálovým možnostem může stavět jen několik modelářů na světě, kromě toho se velmi špatně přepravují, a svým způsobem tak přispívají ke stagnaci kategorie F1D. V Dánsku a Velké Británii byla zavedena náborová kategorie halových modelů pro mládež, nazvaná P15 podle rozpětí křídla 15 palců (380 mm). Jednoduché modely jsou poháněny standardní plastikovou vrtulí o průměru 140 mm, nosné plochy mohou být potaženy jen papírem či kondenzátorovým papírem, výsledek je součet časů ze dvou nejlepších letů z celkově neomezeného počtu startů. Podobnou kategorii bychom mohli zkušebně vyhlásit i u nás s použitím plastikové vrtule Igra o průměru 150 mm. Předlohou takových modelů může být model ze stavebnice Ota, zkonstruovaný z. m. s. O. Šaftkem. Stačilo by jej odlehčit o podvozek a nosné plochy potáhnout jen z jedné strany. Pro zajímavost nejlepší letový čas 150 s zatím v této kategorii dosáhl Dán Erik Knudsen. Příznivcům volného letu Velmi zdařilá konstrukce letounu S-1 talentovaného studenta pražské techniky Jaromíra Schmida stála na Samém počátku plachtění v Československu. Letoun vznikl v roce 1925 a hned na jaře s ním při II. národní soutěži plachtových letadel u Medlánek v Brně docílil kapitán Kalia času 15 min a výšky 59 m, čímž stanovil dva české rekordy na domácím stroji. Bohužel již v září téhož roku při III. národní soutěži plachtových letadel ve Zvičině u Dvora Králové nad Labem byl letoun S-1 ještě s dalšími dvěma kluzáky zničen prudkým nárazem větru. S-1 byl na svou dobu moderní trupový jednoplošník s dvoudílným křídlem, vyztuženým k trupu čtyřmi vzpěrami. Křídlo s profilem G.422 mělo rozpětí 10 m, délka letounu byla 5,5 m. Model kluzáku S-1 je zhotoven z balsy. Začátečníci mohou postavit verzi s plochým trupem, která je na výkrese. Pokročilejší si pak podle barevného přetisku mohou postavit model s maketovým trupem, zachycený na fotografii. Celý model lepíme Kanagomem. K STAVBÉ (výkres je ve skutečné velikosti, neoznačené míry jsou v milimetrech): Všechny díly modelu překreslíme přes uhlový papír na tužší kreslicí papír nebo kartón a vystřihneme. Tyto šablony pak obkreslíme na balsová prkénka příslušné tloušťky. Dbáme přitom na dodržení směru vláken dřeva souhlasné s nejdelším rozměrem každého dílu. Trup 1 vyřízneme z měkčí lehké balsy tl. 3 s přídavkem po obvodě asi 1 mm. Vyříznutý trup obrousíme na přesný tvar podle šablony brusným papírem, nalepeným na rovném prkénku. Z balsy tl. 3 vyřízneme i SOP 3, obrousíme ji na přesný tvar a přilepíme k trupu. Po zaschnutí trup se SOP od odtokové hrany křídla dozadu plynule sbrousíme až na tl. 0,7. V přední části vyřízneme otvor pro zátěž 9. Z překližky tl. 1 vyřízneme dva nákližky 2 a přilepíme je z boků na předek trupu. Z bambusové štěpiny vybrousíme lyži 5, kterou navlhčíme a nad zdrojem tepla ohneme do tvaru podle výkresu. Ze stejného materiálu zhotovíme i podpěru 6, kterou vetkneme a zalepíme do trupu. Po zaschnutí vetkneme a zalepíme do předku trupu lyži, již přilepíme rovněž k podpěře. VOP 4 vyřízneme ze středně tvrdé balsy tl. 1, obrousíme ji po obvodě na přesný tvar a jemným brusným papírem ji z obou stran vyhladíme. Obě poloviny křídla 7 vyřízneme najednou z měkké, lehké balsy tl. 1 až 2. Křídlo z obou stran vyhladíme a náběžnou i odtokovou hranu zaoblíme jemným brusným papírem. Spodní stranu dvakrát nalakujeme řidším napínacím nitrolakem, aby se křídlo prohnulo do profilu. Profil dotvarujeme v prstech, křídlo uprostřed rozřízneme, sbrousíme styčné plochy do úkosu a obě poloviny slepíme do vzepétí podle čelního pohledu na barevném přetisku. Všechny díly dvakrát nalakujeme zředěným čirým zaponovým nitrolakem. Každou vrstvu laku po zaschnutí lehce přebrousíme jemným brusným papírem. Konstrukci trupu a nosných ploch naznačíme na jednotlivých dílech černou tuší ještě před slepením. V zadní části trupu zhotovíme výřez (dbáme na dodržení úhlu seřízení), do nějž vlepíme VOP. Pak přilepíme shora na trup křídlo; do zaschnutí lepidla je zajistíme ve správné poloze dvěma tenkými ocelovými špendlíky (nejlépe se skleněnou hlavičkou). Během schnutí lepidla kontrolujeme vzájemnou polohu všech dílů. Křídlo spojíme s trupem na každé straně dvěma vzpěrami 8 z balsových lišt o průřezu asi 1,5 χ 1. Slepený model podepřeme prsty v místě těžiště a případně dovážíme, až setrvává ve vodorovné poloze. Na svahu nebo v tělocvičně jej zalétáme obvyklým způsobem: nedostatky v klouzavém letu korigujeme přihýbáním zadní části VOP, směr seřizujeme přihýbáním SOP. S modelem můžeme létat na svahu, vyhovuje i pravidlům formule 500"; pro vlekání na niti jej však musíme vybavit bočním háčkem z uštípnutého špendlíku. Velmi jednoduchá je i stavba prostorového trupu. Přední části bočnic vyřízneme z měkčí balsy, sbroušené na tl. 0,6 až 0,8 mm, zadní z balsy tl. 1,5. Konstrukční část sestává z podélníků a příček z balsových lišt 0 průřezu asi 1,5 χ 1,5, záleží na tuhosti použité balsy. Bočnice slepíme na sobě přímo na výkrese, chráněném průhlednou plastikovu fólií. Po zaschnutí je od sebe oddělíme a opatrně přebrousíme. Z balsy tl. 1 mm vyřízneme přepážky 1 a 2. Bočnice spojíme stejně dlouhými příčkami, jež vlepujeme odzadu. Vpředu mezi bočnice vlepíme přepážky 1, 2 a do zaschnutí předek trupu opatrně omotáme plochou gumou. Přední horní část trupu polepíme balsou tl. 0,6 až 0,8. Na přepážku 2 nalepíme balsový hranol 3 a obrousíme jej do tvaru podle výkresu. Hotový trup potáhneme tenkým Modelspanem, Japanem nebo kondenzátorovým papírem, který nalakujeme jednou vrstvou hodně zředěného napínacího nitrolaku. Prototyp modelu měl nosné plochy a SOP ponechány v barvě dřeva, trup byl potažen červeným Modelspanem. Martin šaffek 4 MODELÁŘ 4/

7 MODELÁŘ 4/

8 Školní upoutaný model na motor 2 až 2,5 cm3 IIŠKA Konstrukce: Karel Galatík, LMK Otrokovice V našem klubu létáme převážně s upoutanými modely. Protože se hodně věnujeme mládeži, upravili jsme jeden z našich školních modelů tak, aby se s ním dalo úspěšně soutěžit v kategorii Uš. Ušku stavějí naši žáci jako svůj druhý model. Je používán pro nácvik základní akrobacie, tj. souvratu, přemetu, letu na zádech a obráceného přemetu. Protože třetí model naší výcvikové řady je už kategorie SUM, snažili jsme se, aby i model Uška byl sice jednoduchý, ale pohledný a členové kroužku se na něm mohli naučit povrchovou úpravu používanou v kategorii SUM. V průběhu dvou let se Uška dobře osvědčila i na soutěžích. K STAVBĚ: Křídlo. Z překližky tl. 3 mm vyřízneme šablonu středového a koncového profilu. Z bloku pěnového polystyrénu tlustého 40 mm vyřízneme půdorysy obou polovin křídla, upevníme šablony a odporovou pilou vyřízneme polotovary. Po obou stranách vyřízneme hrotem pistolové páječky zářezy pro pásnice nosníku ze smrkových lišt o průřezu 3 x 5 mm. Poloviny křídla slepíme k sobě a zalepíme lišty nosníku; lepíme Unilexem. Přilepíme balsovou odtokovou lištu o průřezu 8x8 mm. Na konci pravé poloviny křidla vydlabeme otvor a vlepíme do něj olověnou zátěž o hmotnosti 30 g. Křídlo polepíme papírovou lepicí páskou způsobem popsaným v Modeláři 1/1984, pásku však nevlhčíme vodou, ale lepidlem na tapety. Po dokonalém vyschnutí a obroušení natřeme křídlo tónovací barvou do Latexu. Osvědčily se zvláště modrý a žlutý odstín, které nezanechávají šmouhy. Po zaschnutí vlepíme do zářezu v levé polovině křídla vodítko řídicích drátů z překližky tl. 1,2 mm. Nakonec křídlo třikrát lakujeme čirým vrchním lesklým nitrolakem. Trup vyřízneme z lipového nebo smrkového prkénka tl. 10 mm a směrem od odtokové hrany křídla ke konci jej sbrousíme až na tl. 4 mm. Na přední část trupu nalepíme z obou stran bočnice z překližky tl. 0,8 mm. Zhotovíme výřez pro motor, podle šablony středového profilu výřez pro křídlo a výřez pro VOP. Je nutné pracovat přesně, aby motor, křídlo i VOP byly v jedné rovině a měly nulový úhel nastavení. Trup obrousíme do hladka a lakujeme čirým nitrolakem. Ocasní plochy vyřízneme ze středně tvrdé balsy tl. 4 mm. Stabilizátor a SOP obrousíme do hladka, u stabilizátoru zaoblíme nábéžnou i odtokovou hranu, u kýlovky pouze nábéžnou hranu, odtokovou zkosíme. Výškovku obrousíme do trojúhelníkovitého průřezu a zaoblíme nábéžnou hranu. Výškovku otočně připevníme ke stabilizátoru buď závěsy Modela, nebo pásky tenké silonové tkaniny tak, aby se lehce pohybovala. Ocasní plochy polepíme Mikalentou a třikrát lakujeme vypínacím nitrolakem. Podvozek. Nohy podvozku vystřihneme a vypilujeme z duralového plechu tl. 2 mm. Provrtáme v nich otvory o průměru 3 mm pro uchycení kol a přišroubování k trupu. Ostruhu ohneme z ocelového drátu o průměru 2 mm a zalepíme ji do trupu. Kola použijeme koupená polopneumatická o průměru 30 mm. Aerodynamické kryty kol vyřízneme z balsy tl. 20 mm (dvě prkénka tl. 10 mm), polepíme je z boků překližkou tl. 2 mm a sbrousíme do tvaru podle výkresu. Na podvozek je připevníme až po jejich povrchové úpravě. fiízení: Nejjednodušší je použít soupravu podniku Modela. Pokud ji neseženeme, vyřízneme vahadlo z plechu tl. 2 mm a konzolu z překližky tl. 5 mm. Páku výškovky zhotovíme z duralového plechu tl. 1 až 1,5 mm, táhlo z ocelového drátu o průměru 1,8 až 2 mm. Motorová skupina. K pohonu modelu můžeme použít jakýkoliv motor o zdvihovém objemu 2 až 2,5 cm3. Nádrž použijeme plastikovou Modela o objemu 50 cm3 nebo ji spájíme z konzervového plechu. V takovém případě je lepší nádrž instalovat na vnitřní stranu modelu, a to pro zlepšení sání i pro uvolnění místa pro motory se zadním výfukem. Při montáži je nutné dbát na to, aby osa nádrže byla ve stejné výši s osou karburátoru. Povrchová úprava je popsána už u jednotlivých dílů. Nalakovaný trup a ocasní plochy natřeme nebo nastříkáme nitro em, celý model pak přestříkáme čirým Epolexem proti účinkům paliva. Sestavení. Křídlo a VOP vlepíme do zářezů v trupu, přilepíme SOP, přišroubujeme podvozek a řízení, které spojíme táhlem s pákou výškovky. Navlékneme řídicí dráty. Létání. Před prvním letem zkontrolujeme, zda poloha těžiště odpovídá údaji na výkrese, a nastavíme výchylku výškovky na obě strany shodně asi 15 mm. Model létá na ocelových strunách či lankách o průměru 0,3 mm a délce 16 m. Nezkroucený model nečiní problémy: je stabilní, a přitom dobře ovladatelný. Dobře sedí i v silnějším větru. Jednoduchým přidáním vztlakových klapek lze z Ušky učinit cvičný akrobatický model, ale s tím už nelze soutěžit v kategorii US. SAMOVAZ" NA POUTAČI GUMIČKY DETERMALIZÁTORU Rozebereme dřevěný pružinový kolík na prádlo a původní čelisti spilujeme až do hloubky kruhového vybráni. Nalepíme nové čelisti z tvrdého dřeva a po zaschnuti je upravíme podle obr. 1. Kolík opět spojíme a vpředu dopilujeme na přesný tvar. Nožem vyřízneme drážku a začistíme ji. Asi 1 mm od drážky a 7 mm od konce upraveného kolíku zarazíme špendlík. Svěrací sílu pružiny zvětšíme gumovým kroužkem navléknutým přes čelisti kolíku. Podle obr. 2 zarazíme do kulatiny z tvrdšího dřeva špendlík, uštípneme hlavičku, začistíme jej a konec ohneme. Při vázání přehneme gumičku dlouhou asi 40 mm a oba konce zasuneme mezi čelisti podle obr. 3. Gumu obtočíme kolem čelistí a zavěsíme na špendlík podle obr. 4. Háček, zhotovený podle obr. 2, prostrčíme drážkou pod obtočenou gumou, zachytíme jím smyčku na špendlíku, nadzvihneme a protáhneme pod gumou obtočenou kolem čelistí. Stáhnutím očka z kolíku se vytvoří uzlík, který už jen urovnáme a utáhneme. Při troše cviku jde zhotovování poutačích gumiček rychle od ruky. Z. Krásný, LMK Kamenné Žehrovice 6 MODELÁň 4/

9 L - I MODELÁŘ 4/

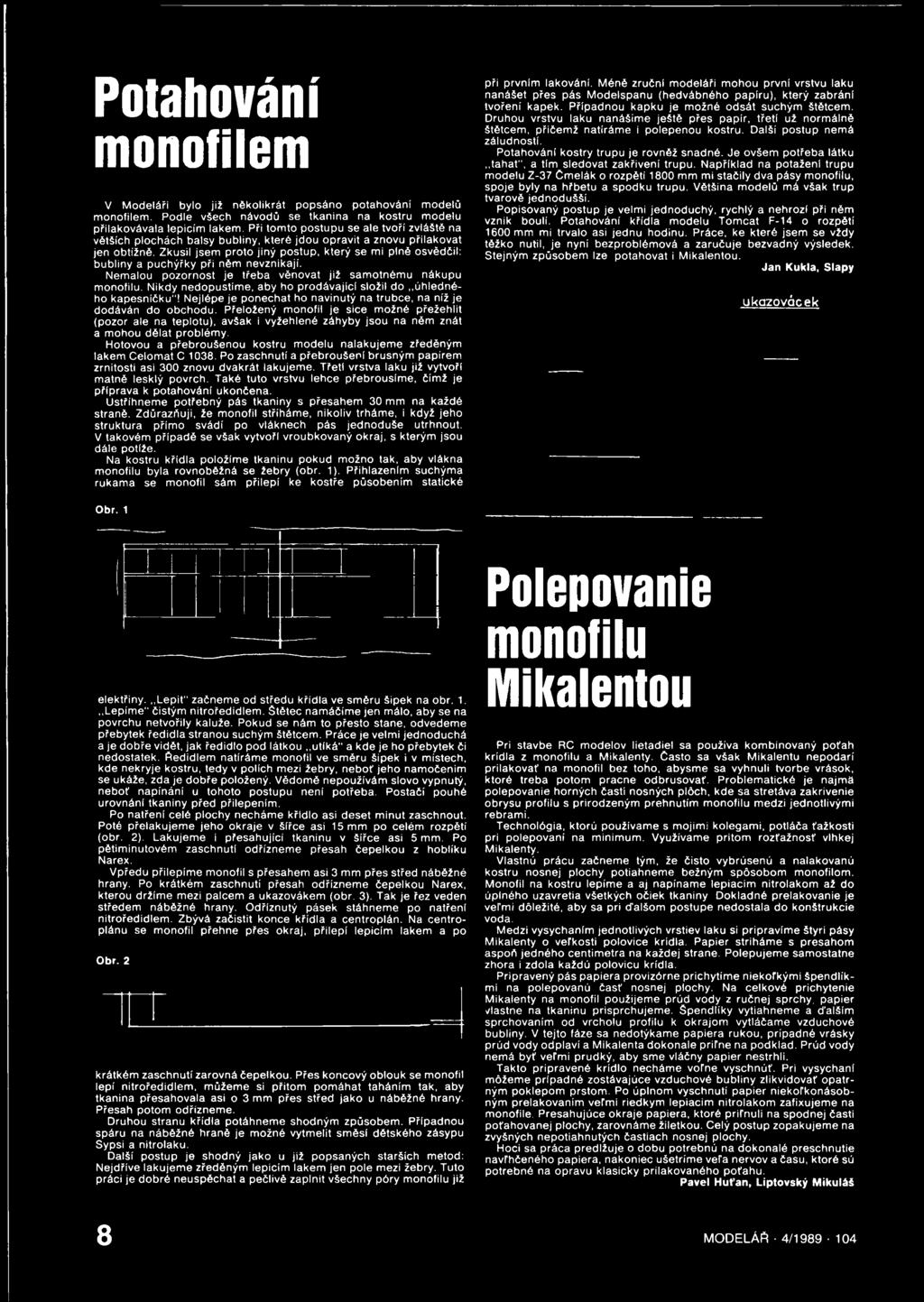

10 Potahování monofilem V Modeláři bylo již několikrát popsáno potahováni modelů monofilem. Podle všech návodů se tkanina na kostru modelu přilakovávala lepicím lakem. Při tomto postupu se ale tvoří zvláště na větších plochách balsy bubliny, které jdou opravit a znovu přilakovat jen obtížně. Zkusil jsem proto jiný postup, který se mi plné osvědčil: bubliny a puchýřky při něm nevznikají. Nemalou pozornost je třeba věnovat již samotnému nákupu monofilu. Nikdy nedopustíme, aby ho prodávající složil do úhledného kapesníčku"! Nejlépe je ponechat ho navinutý na trubce, na níž je dodáván do obchodu. Přeložený monofil je sice možné přežehlit (pozor ale na teplotu), avšak i vyžehlené záhyby jsou na něm znát a mohou dělat problémy. Hotovou a přebroušenou kostru modelu nalakujeme zředěným lakem Celomat C Po zaschnutí a přebroušenl brusným papírem zrnitosti asi 300 znovu dvakrát lakujeme. Třetí vrstva laku již vytvoří matné lesklý povrch. Také tuto vrstvu lehce přebrousíme, čímž je příprava k potahování ukončena. Ustřihneme potřebný pás tkaniny s přesahem 30 mm na každé straně. Zdůrazňuji, že monofil stříháme, nikoliv trháme, i když jeho struktura přímo svádí po vláknech pás jednoduše utrhnout. V takovém případě se však vytvoří vroubkovaný okraj, s kterým jsou dále potíže. Na kostru křídla položíme tkaninu pokud možno tak, aby vlákna monofilu byla rovnoběžná se žebry (obr. 1). Přihlazením suchýma rukama se monofil sám přilepí ke kostře působením statické při prvním lakováni. Méně zruční modeláři mohou první vrstvu laku nanášet přes pás Modelspanu (hedvábného papíru), který zabrání tvoření kapek. Případnou kapku je možné odsát suchým štětcem. Druhou vrstvu laku nanášíme ještě přes papír, třetí už normálně štětcem, přičemž natíráme i polepenou kostru. Další postup nemá záludností. Potahování kostry trupu je rovněž snadné. Je ovšem potřeba látku tahat", a tlm sledovat zakřiveni trupu. Například na potažení trupu modelu Z-37 Čmelák o rozpětí 1800 mm mi stačily dva pásy monofilu, spoje byly na hřbetu a spodku trupu. Většina modelů má však trup tvarově jednodušší. Popisovaný postup je velmi jednoduchý, rychlý a nehrozí při něm vznik boulí. Potahování křídla modelu Tomcat F-14 o rozpětí 1600 mm mi trvalo asi jednu hodinu. Práce, ke které jsem se vždy těžko nutil, je nyní bezproblémová a zaručuje bezvadný výsledek. Stejným způsobem lze potahovat i Mikalentou. Jan Kukla, Slapy ukazováček Obr. 1 elektřiny. Lepit" začneme od středu křidla ve směru šipek na obr. 1. Lepíme" čistým nitroředidlem. Štětec namáčíme jen málo, aby se na povrchu netvořily kaluže. Pokud se nám to přesto stane, odvedeme přebytek ředidla stranou suchým štětcem. Práce je velmi jednoduchá a je dobře vidět, jak ředidlo pod látkou utíká" a kde je ho přebytek či nedostatek, ftedidlem natíráme monofil ve směru šipek i v místech, kde nekryje kostru, tedy v polích mezi žebry, neboť jeho namočením se ukáže, zda je dobře položený. Vědomě nepoužívám slovo vypnutý, neboť napínání u tohoto postupu není potřeba. Postačí pouhé urovnání tkaniny před přilepením. Po natření celé plochy necháme křídlo asi deset minut zaschnout. Poté přelakujeme jeho okraje v šířce asi 15 mm po celém rozpětí (obr. 2). Lakujeme i přesahujíc! tkaninu v šířce asi 5 mm. Po pětiminutovém zaschnutí odřízneme přesah čepelkou z hoblíku Narex. Vpředu přilepíme monofil s přesahem asi 3 mm přes střed náběžné hrany. Po krátkém zaschnuti přesah odřízneme čepelkou Narex, kterou držíme mezi palcem a ukazovákem (obr. 3). Tak je řez veden středem náběžné hrany. Odříznutý pásek stáhneme po natření nitroředidlem. Zbývá začistit konce křidla a centroplán. Na centroplánu se monofil přehne přes okraj, přilepí lepicím lakem a po Obr. 2 krátkém zaschnutí zarovná čepelkou. Přes koncový oblouk se monofil lepí nitroředidlem, můžeme si přitom pomáhat taháním tak, aby tkanina přesahovala asi o 3 mm přes střed jako u náběžné hrany. Přesah potom odřízneme. Druhou stranu křídla potáhneme shodným způsobem. Případnou spáru na náběžné hraně je možné vytmelit směsí dětského zásypu Sypsi a nitrolaku. Další postup je shodný jako u již popsaných starších metod: Nejdříve lakujeme zředěným lepicím lakem jen pole mezi žebry. Tuto práci je dobré neuspěchat a pečlivě zaplnit všechny póry monofilu již Polepovanie monofilu Mikalentou Pri stavbě RC modelov lietadiel sa používá kombinovaný poťah křídla z monofilu a Mikalenty. Často sa však Mikalentu nepodaří prilakovať na monofil bez toho, abysme sa vyhnuli tvorbě vrások, ktoré třeba potom pracné odbrusovať. Problematické je najmá polepovanie horných častí nosných plóch, kde sa střetává zakrivenie obrysu profilu s prirodzeným přehnutím monofilu medzi jednotlivými rebrami. Technológia, ktorů používáme s mojimi kolegami, potláča ťažkosti pri polepovaní na minimum. Využíváme přitom rozťažnosť vlhkej Mikalenty. Vlastnú prácu začneme tým, že čisto vybrúsenú a nalakovanú kostru nosnej plochy potiahneme běžným spósobom monofilom. Monofil na kostru lepíme a aj napínáme lepiacim nitrolakom až do úplného uzavretia všetkých očiek tkaniny Dokladné prelakovanie je vefmi dóležité, aby sa pri ďalšom postupe nedostala do konštrukcie voda. Medzi vysycháním jednotlivých vrstiev laku si připravíme štyri pásy Mikalenty o verkosti polovice křídla. Papier střiháme s presahom aspoň jedného centimetra na každej straně. Polepujeme samostatné zhora i zdola každú polovicu křídla. Připravený pás papiera provizórne přichytíme niekofkými špendlíkmi na polepovanú časť nosnej plochy. Na celkové prichytenie Mikalenty na monofil použijeme prúd vody z ručnej sprchy, papier vlastně na tkaninu prisprchujeme. Špendlíky vytiahneme a ďalším sprchováním od vrcholu profilu k okrajom vytláčame vzduchové bubliny. V tejto fáze sa nedotýkáme papiera rukou, případné vrásky prúd vody odplaví a Mikalenta dokonale prifne na podklad. Prúd vody nemá byť vefmi prudký, aby sme vláčný papier nestrhli. Takto připravené křídlo necháme voíne vyschnúť. Pri vysychaní móžeme případné zostávajúce vzduchové bubliny zlikvidovat opatrným poklepom prstom. Po úplnom vyschnutí papier niekorkonásobným prelakovaním vermi riedkym lepiacim nitrolakom zafixujeme na monofile. Presahujúce okraje papiera, ktoré prifnuli na spodnej časti poťahovanej plochy, zarovnáme žiletkou. Celý postup zopakujeme na zvyšných nepotiahnutých častiach nosnej plochy. Hoci sa práca predlžuje o dobu potrebnú na dokonalé preschnutie navrhčeného papiera, nakoniec ušetříme veťa nervov a času, ktoré sú potřebné na opravu klasicky prilakovaného potahu. Pavel Huťan, Liptovský Mikuláš 8 MODELÁŘ 4/

11 Soutěžní model na C 0 2 Konstrukce: Z. Sušánka st., LMK Plasy ňada modelu HIFI na motor Modela C02 vznikla v dílně modelářů LMK AK Plasy, konkrétně Z. Sušánky staršího a ing. I, Kornatovského. HIFI 3 je z nich zatím nejlepší. Absolvoval již několik soutěží, zatím vždy s výsledkem 600 s. HIFI 3 vyniká dobrým kluzem: při době Chodu motoru 80 s dosahuje v beztermickém počasí časů více než 130 s. K STAVBĚ (neoznačené míry jsou v milimetrech): Model je celobalsový, běžné konstrukce. Pozornost je třeba věnovat výběru materiálu: model musí být lehký, ale i dostatečně pevný. Křídlo je postaveno z vybrané balsy: Žebra z balsy o měrné hmotnosti 100kg/m3, náběžná lišta 120kg/m3, odtoková 130 kg/m3. Žebra mají tl. 1, v místech lomení uší (dvojitého) tl. 4. Uši jsou ke středním částem přilepeny natupo. Všechny lišty jsou balsové. Trup je slepen ze čtyř prkének balsy tl. 1,4 o měrné hmotnosti 120 kg/m3. Zevnitř je v rozích do dvou třetin délky vyztužen balsovými trojúhelníkovými lištami o průřezu 3x3. Na motorové přepážce z překližky tl. 2 je přilepen pásek duralu tl. 2, v němž jsou otvory s vyříznutými závity pro uchycení motoru. Pylon je slepen z balsy tl. 1,4 o měrné hmotnosti 100 kg/m3. SOP je vyříznuta a vybroušena z balsy tl. 1,4. Pylon i SOP jsou k trupu přilepeny natupo. Slepený trup s pylonem a SOP je přebroušen a přední část včetně pylonu polepena tenkým papírem. Poté je trup celkem čtyřikrát nalakován čirým zaponovým nitrolakem. VOP je obdobné konstrukce jako křídlo, použitá balsa má měrnou hmotnost 90 kg/m. Žebra mají tl. 0,8, středové tl. 4, zakončení VOP jsou z balsy tl. 3. Poutači kolík a kolík determalizátoru jsou z bambusové štěpiny o průměru 1,5. Prostor mezi kolíkem determalizátoru a středovým žebrem je vylepen balsou. Kostry obou nosných ploch jsou nalakovány a lehce přebroušeny. Potah z tenkého Modelspanu je čtyřikrát lakován zaponovým nitrolakem. Model létá vpravo-vpravo. Na pravé střední části křídla je pozitiv nejvýše 1 mm, první lomené části nejsou překrouceny, na koncích uší jsou negativy 3 mm. Motor je pouze potlačen o 2, stranově není vyosen. Při správném seřízení létá HIFI 3 prakticky okamžitě. Při termickém počasí je nutné používat determalizátoru, neboť model je velmi citlivý na stoupavé proudy. Text, výkres a foto: Ing. Ivo Kornatovský, LMK Plasy MODELÁŘ 4/

12 Na počátku letectví byla fantazie člověka, který od dávných dob sledoval let ptáků a chtěl létat jako oni. Trvalo dlouho, než poznal zákony přírody a sestavil první létající aparáty. Byla to cesta dlouhá a těžká. Někteří průkopníci v počátcích letectví však vyslovili myšlenky, které uskutečňujeme až nyní. Jedním z nich byl Václav Kadeřábek. Možná, že právě on má světové prvenství v myšlence a uskutečnění prvního letu s využitím elektrické energie. Václav Kadeřábek podrobně studoval let ptáků a jako první jejich let fotografoval. V roce 1860 sestavil model ptáka s vlaštovčími křídly. Suchá elektrická baterie napájela elektromagnety, jež pohybovaly křídly modelu, který se prý několikrát i vznesl. Po úspěchu modelu postavil již velký,,stroj" samolet český, ale pro finanční potíže nemohl práci dokončit. Nám zůstala jen jeho myšlenka, otištěná v časopise České květy z roku 1866, které redigoval Jan Neruda. V článku O létání ptačím a létajícím stroji uvedl, že sílu k pohybování křídly samoletu by mohla dodat elektřina". Příznivci elektroletu tedy jdou cestou, kterou začal jako možná první na světě před 130 léty prošlapávat Čech, Václav Kadeřábek... 0 TŘECH PŘÍŠERKÁCH Letadla s pevnými křídly a jejich všelijaké napodobeniny, tedy i modely letadel, se pohybují v trojrozměrném prostoru. Pokud je to pohyb záměrný, směřující například k dosažení co největší výšky nebo vzdálenosti v určitém čase a podobě, který nazýváme létáním, pak je třeba si uvědomit, že je mimo jiné jen velmi malé rozmezí poloh těchto těles vůči směru pohybu, které létání umožňují. Tyto polohy, definované u profilů a křídel jako úhly náběhu, se nacházejí v rozmezí několika málo stupňů. Tento rozsah není pro efektivní létání ve většině případů větší než asi 18 a jen zcela výjimečně přesahuje hodnotu 25. Všechny polohy těles, která mají alespoň trochu úspěšně létat, se musejí vůči směru letů nacházet v uvedeném rozmezí úhlů náběhu. Jinak nelétají, ale pohybují se jinak. maxim, tloušťka ~12,9% maxim, prohnutí ~ 5,4% Pro létáni je však ještě třeba splnit další podmínku. Touto nutnou, nikoliv však dostačující podmínkou je tvar tělesa. Každé těleso, které se pohybuje na zemi, ve vodě i ve vzduchu, vyvozuje odpor. Mezi všemi tělesy pohybujícími se v reálných tekutinách, tedy i ve vzduchu, jen některá mají ještě tu vlastnost, že vykazují vedle odporu i vztlak. Jejich tvar a poloha vůči směru pohybu musejí odpovídat určitým pravidlům. Přesto se občas můžeme setkat s létajícími tělesy, jejichž tvary nás překvapí. Patří mezi ně třeba profily Lissaman, -Miley a Liebeck, jejichž přibližné tvary a souřadnice jsou na obr. 1, 2 a 3. Ve srovnáni například s elegantními tvary profilů NACA, FX nebo E se jeví spíš jako příšerky, ovšem jedna zajímavější než druhá. Přinejmenším pozoruhodné jsou i jejich vlastnosti PŘIBLIŽNÉ SOUŘADNICE Teplé stoupavé proudy jsou motorem" kluzáků. Podmínkou pro jejich vznik je ohřev zemského povrchu slunečním zářením. Různorodý povrch se ovšem ohřívá nestejnoměrně. Některé plochy záření pohlcují, jiné odrážejí. Poměr odraženého záření k dopadajícímu se nazývá albedo a udává se v procentech; nejlepší odražeč by tedy měl mít 100 %. Suchý písek má albedo 28 až 38 %, což znamená, že tolik zářeni odráží, zbytek (62 až 72 %) pohlcuje. Vlhká půda má albedo jen asi 5 až 15 %, protože voda jako poměrně dobrý vodič odvádí teplo do hloubky. Další hodnoty albeda: Černozem asi 15%, suchá hlinitá půda 30%, louka a tráva 14 až 37 %, polní kultury 10 až 25 %, les 5 až 20 %, nový sníh 80 až 95 %, starý sníh 40 až 70 %. Albedo je závislé na úhlu dopadu slunečních paprsků. Nejvýrazněji se mění hodnoty u vodní hladiny. Při vysoké poloze slunce je albedo 5 až 10 %, při nízké poloze 70 až 80 %. Možná, že vám znalost hodnot albeda pomůže při hledání stoupavých proudů zvlášťě v přízemní vrstvě, kde naše modely převážně létají. Jaroslav SUCHOMEL V Příznivcům volného letu X í ,25 2,5 5 17, I 70 I 80 'Ί κ Γ yh 0 2, ,9 5, ,10,7 ' ! 9.4 6, ,4 1,1 0,02 Υλ 1 0 j-0,4,-0,5 i-0,7 1-0,8-1 -1,2-1.3,-".3,-1,25 i-1i i - 1-0,861-0,71 i-0,55 t í i L L_ _ maxim, tlo u š ťk a ~ n % maxim, prohnutí ~4.4% o PŘÍBU ZNÉ s o u ř a d n ic f X 0 10,63 1, i 7, Yh 0 1,9 2, , , , yd , ,86 0, maxim, tlo u š ťk a 15 % maxim, p ro h n u ti ~ 6,4 % p ř ib l iž n é s o u ř a d n ic e T ~ 1 0 j 0,63 1,25 2,5 i 5 7, ' I 30 í Vh ,4 6,3 7,7 8,9 j10,7.11,9 112,8 13,1 12, ,7 6,1 3,6 1,8 0,02 7 ; 0-1, ,7-3,9-3,3 1-2,7 1-2,2-1,5-0,3 0 7, i L 1.2 0,8 0,4 0 Obr MODELÁŘ 4/

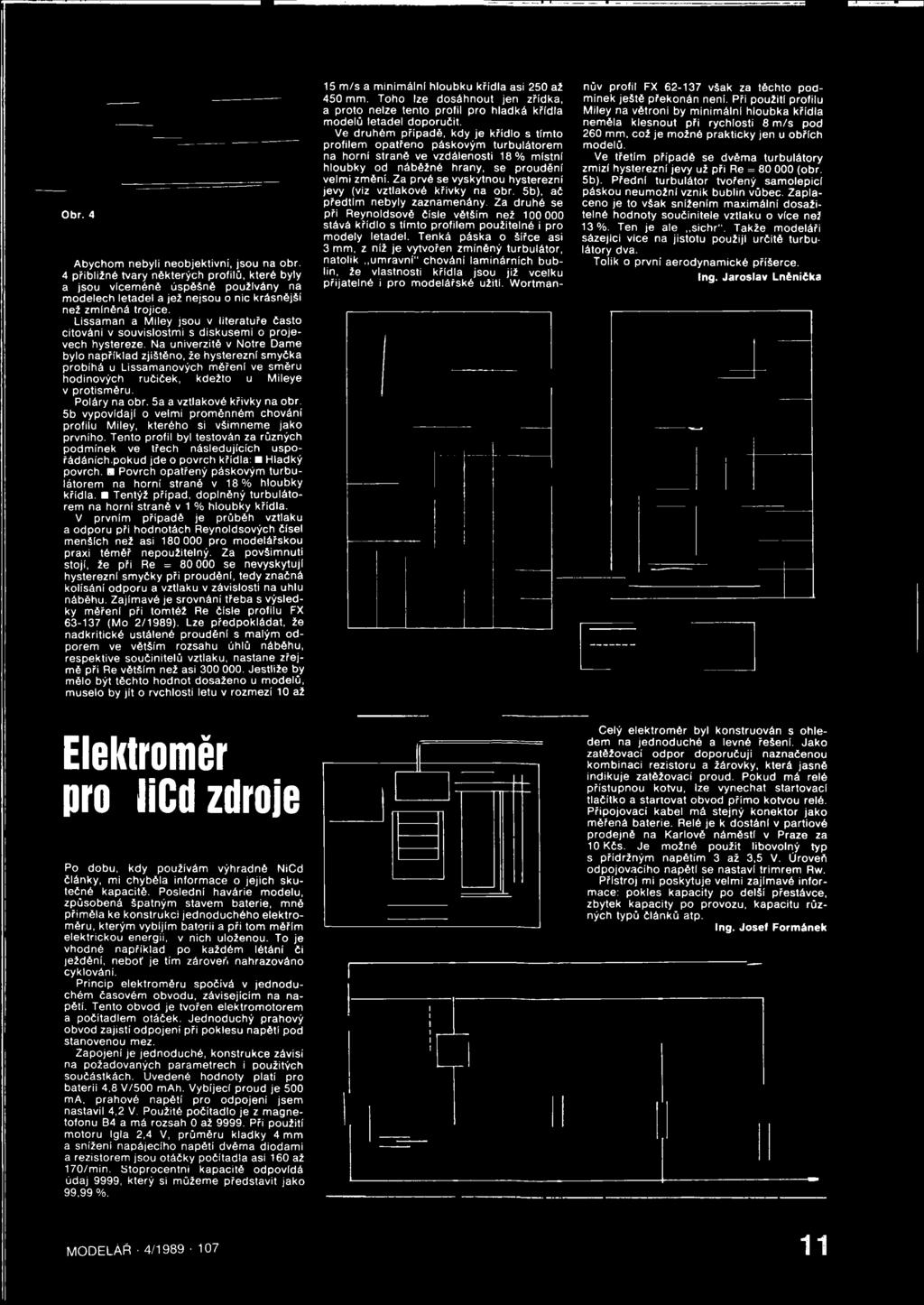

13 Obr. 4 Abychom nebyli neobjektivní, jsou na obr. 4 přibližné tvary některých profilů, které byly a jsou víceméně úspěšně používány na modelech letadel a jež nejsou o nic krásnější než zmíněná trojice. Lissaman a Miley jsou v literatuře často citováni v souvislostmi s diskusemi o projevech hystereze. Na univerzitě v Notre Dame bylo například zjištěno, že hysterezní smyčka probíhá u Lissamanových měřeni ve směru hodinových ručiček, kdežto u Mileye v protisměru. Poláry na obr. 5a a vztlakové křivky na obr. 5b vypovídají o velmi proměnném chování profilu Miley, kterého si všimneme jako prvního. Tento profil byl testován za různých podmínek ve třech následujících uspořádáních,pokud jde o povrch křídla: Hladký povrch. Povrch opatřený páskovým turbulátorem na horní straně v 18% hloubky křídla. Tentýž případ, doplněný turbulátorem na horní straně v 1 % hloubky křídla. V prvním případě je průběh vztlaku a odporu při hodnotách Reynoldsových čísel menších než asi pro modelářskou praxi téměř nepoužitelný. Za povšimnutí stojí, že při Re = se nevyskytují hysterezní smyčky při prouděni, tedy značná kolísání odporu a vztlaku v závislosti na uhlu náběhu. Zajímavé je srovnání třeba s výsledky měření při tomtéž Re čísle profilu FX (Mo 2/1989). Lze předpokládat, že nadkritické ustálené proudění s malým odporem ve větším rozsahu úhlů náběhu, respektive součinitelů vztlaku, nastane zřejmě při Re větším než asi Jestliže by mělo být těchto hodnot dosaženo u modelů, muselo by jít o rvchlosti letu v rozmezí 10 až 15 m/s a minimální hloubku křídla asi 250 až 450 mm. Toho lze dosáhnout jen zřídka, a proto nelze tento profil pro hladká křídla modelů letadel doporučit. Ve druhém případě, kdy je křídlo s tímto profilem opatřeno páskovým turbulátorem na horní straně ve vzdálenosti 18% místní hloubky od náběžné hrany, se proudění velmi změní. Za prvé se vyskytnou hysterezní jevy (viz vztlakové křivky na obr. 5b), ač předtím nebyly zaznamenány. Za druhé se při Reynoldsově čísle větším než stává křídlo s tímto profilem použitelné i pro modely letadel. Tenká páska o šířce asi 3 mm, z níž je vytvořen zmíněný turbulátor, natolik umravní" chování laminárních bublin, že vlastnosti křídla jsou již vcelku přijatelné i pro modelářské užiti. Wortmannův profil FX však za těchto podmínek ještě překonán není. Při použití profilu Miley na větroni by minimální hloubka křídla neměla klesnout při rychlosti 8 m/s pod 260 mm, což je možné prakticky jen u obřích modelů. Ve třetím případě se dvěma turbulátory zmizí hysterezní jevy už při Re = (obr. 5b). Přední turbulátor tvořený samolepicí páskou neumožní vznik bublin vůbec. Zaplaceno je to však snížením maximální dosažitelné hodnoty součinitele vztlaku o více než 13%. Ten je ale sichr". Takže modeláři sázející více na jistotu použiji určitě turbulátory dva. Tolik o první aerodynamické příšerce. Ing. Jaroslav Lněnička Elektroměr pro licd zdroje Po dobu, kdy používám výhradně NiCd články, mi chyběla informace o jejich skutečné kapacitě. Poslední havárie modelu, způsobená špatným stavem baterie, mně přiměla ke konstrukci jednoduchého elektroměru, kterým vybíjím baterii a při tom měřím elektrickou energii, v nich uloženou. To je vhodné například po každém létání či ježděni, neboť je tím zároveň nahrazováno cyklování. Princip elektroměru spočívá v jednoduchém časovém obvodu, závisejícím na napětí. Tento obvod je tvořen elektromotorem a počítadlem otáček. Jednoduchý prahový obvod zajistí odpojení při poklesu napětí pod stanovenou mez. Zapojení je jednoduché, konstrukce závisí na požadovaných parametrech i použitých součástkách. Uvedené hodnoty platí pro baterii 4,8 V/500 mah. Vybíjecí proud je 500 ma, prahové napětí pro odpojení jsem nastavil 4,2 V. Použité počítadlo je z magnetofonu B4 a má rozsah 0 až Při použití motoru Igla 2,4 V, průměru kladky 4 mm a snížení napájecího napětí dvěma diodami a rezistorem jsou otáčky počítadla asi 160 až 170/min. Stoprocentní kapacitě odpovídá údaj 9999, který sl můžeme představit jako 99,99 %. Celý elektroměr byl konstruován s ohledem na jednoduché a levné řešení. Jako zatěžovací odpor doporučuji naznačenou kombinaci rezistoru a žárovky, která jasně indikuje zatěžovací proud. Pokud má relé přístupnou kotvu, lze vynechat startovací tlačítko a startovat obvod přímo kotvou relé. Připojovací kabel má stejný konektor jako měřená baterie. Relé je k dostáni v partiové prodejně na Karlově náměstí v Praze za 10 Kčs. Je možné použít libovolný typ s přídržným napětím 3 až 3,5 V. Úroveň odpojovacího napětí se nastaví trimrem Rw. Přístroj mi poskytuje velmi zajímavé informace: pokles kapacity po delší přestávce, zbytek kapacity po provozu, kapacitu různých typů článků atp. Ing. Josef Formánek MODELÁŘ 4/

14 Pre použitie trupu Vega na stavbu elektroletu som sa rozhodol po predošlých skúsenostiach s trupom Modela Universal, ktorý vyžadoval rozsiahlejšie úpravy váčšinou na úkor pevnosti trupu. Trup Vega má viacero výhod: je priestrannejší, otvory v ňom majú zosilnené okraje a predok trupu má kruhový prierez. Nos trupu odřežeme s vyosenlm 3 vpravo a 3 dolu tak, aby rez mal priemer 45 mm. Vrtulový kužel potom tvarovo nadvázuje na povrch trupu. Motorová přepážka je z preglejky hr. 3 mm; jej poloha bude závisief od rozmerov pohonnej jednotky. V mojom případe je umiestnená asi 20 mm od roviny řezu. Za pohonnou jednotkou je ďalšia přepážka tvaru polkruhu, ktorá zabraňuje posúvaniu akumulátorov. Servá sú umiestnené na spoločnej doske pod krldlom. Nakoniec som trup po celej dlžke v mieste spoja polovic trupu dodatočne olaminoval 15 mm širokým pásikom sklenej tkaniny. Medzi kýlovku a trup som přilepil trojuholník z balzy hr. 3 mm a po prebrúsení som ho olaminoval. Aby som prácu urychlil, použil som na lepenie Lepox Rapid. Všetky lepené plochy som najprv zdrsnil. Kabina má rámik z preglejky hr. 3 mm odrahčený oválným otvorom, kryt je z celuloidu. Kabina nevystupuje z povrchu trupu nadvázuje na centroplán. Balzový přechod je súčasfou centroplánu. Vpředu je kabina uchytená kolíkom, vzadu je priskrutkovaná na spoločnej skrutke s centroplánom. Centroplán sa skládá z dvoch rebier polepených preglejkou hr. 1 mm. V mieste hlavného nosníka křídla je priečna výstuha z balzy hr. 4 mm, druhá výstuha zo smrekovej lišty 20 x 10 mm je v mieste nábežnej hrany. Na chrbte centroplánu je odnfmatelné veko utahčujúce montáž křídla. Centroplán je uchytený k trupu dvomi skrutkami M5 za sebou. Trup je v mieste otvorov zosilnený preglejkou hr. 3 mm, do ktorej je vyřezaný závit. Polovice křídla sa spájajú oceíovou týčou o priemere 6 mm a kolíkom o priemere 2 mm. Proti vysunutiu sú poistené gumou. Křídlo je dvojnosnlkové, hlavný nosník má pásnice 20 smrekovej lišty 3 x 5 mm, stojina je z balzy hr. 3 mm. Pomocný nosník má vrchnú pásnicu zo smrekovej lišty 3 x 5 mm, stojina je z balzy hr. 3 mm, spodná pásnica je laminátová z jednej vrstvy tkaniny. Nábežná lišta je z polotovaru Modela, odtoková lišta je z balzy hr. 3 mm. Torzná skriňa křidla je E z balzového poťahu hr. 1 mm. Koreňové rebrá sú z preglejky hr. 3 mm, ostatné z balzy hr. 2 mm. Kořeň křídla je potiahnutý balzou hr. 2 mm. Koncové rebro je z balzy hr. 10 mm. Krídelká odřežeme z hotovej kostry křídla, potom na nich doplníme nábežnú lištu z balzy hr. 4 mm, ktorú obrúsime na polkruhový prierez. Křidélko zavěsíme po potiahnutí křídla na tri závěsy. Náhon křidélka je tiahlom a pákou tvaru L alebo lanovodom. Chvostové plochy sú tiež konštrukčné. Výškovka je plávajúca, uchytená v páke Modela. Polovice sa spájajú ocelovými drótmi o priemere 3,5 mm a 2 mm. Spojky sa zasúvajú do laminátových trubiek, vlepených medzi smrekové lišty 3 x 5 mm. Rebrá sú páskované z balzy hr. 2 mm, koreňové rebro je z preglejky hr. 2 mm. Rebrá směrovky sú z balzy hr. 2 mm, nábežná lišta je z polotovaru, odtoková lišta je vybrúsená z balzy hr. 4 mm. V spodnej časti je balzový blok, do ktorého sa zaskrutkuje ovládacia páka. Směrovka je zavesená na dvoch závesoch. RC súprava je umiestnená pod centroplánom. Vpředu sú dve servá Futaba S7 vedra seba; pravé ovládá výškovku, favé vypínanie motora. Za nimi v osi trupu je jedno servo Acorns AS-5 ovládajúce směrovku a krídelká. Kormidlá sú ovládané lanovodmi, krídelká tiahlami. Výchylky krídeliek Porovnání elektromotorů na našem trhu Po získání sady sedmi NiCd sintrovaných rychlonabíjecích článku mě zajímalo, jaký motor a vrtuli použít, aby kapacita článků nebyla znehodnocena špatnou volbou motoru či vrtule. Měření jsem uskutečnil na přípravku, kde bylo možno měřit statický tah na vrtuli s přímým náhonem v klidném proudu vzduchu v závislosti na čase. Každá křivka je výslednicí průměru ze dvou měření. Jelikož všechna měření byla uskutečněna na stejném stojanu a se stejnými, vždy plně nabitými bateriemi, jsou porovnatelná. Z výsledných křivek je patrné, že nejlepších výsledků bylo dosaženo s motorem Mabuchi 550 a vrtulí Kovozávody Prostějov 180/100; maximální naměřený tah byl 5 N. Využitelná doba Chodu motoru je asi 5 minut. Dobrých výsledků lze dosáhnout i s motorem Mabuchi 540 s toutéž vrtulí, který má s danými bateriemi počáteční tah 4,5 N a využitelnou dobu chodu 4,5 až 5 minut. V průměru je jeho tah o 0,5 N menší než u motoru Mabuchi 550 se stejnou vrtulí. Tyto motory jsem zkoušel i s vrtulí Top Flite 7/4, se kterou již nedosahovaly tak dobrých výsledků (viz graf). Další dvě křivky patří motoru Kyosho 240 Le Mans s vrtulí Top Flite 6/3, která se jako jediná jeví vhodná pro přímý náhon. Průběh tahu však již neodpovídá investici 1000 Kčs, kterou je nutno dát v obchodě za tento motor. Jednotka již asi pracuje mimo pásmo své dobré účinnosti. Řešením se zdá být použití reduktoru asi 1:6 a větší vrtule, aby motor pracoval při vyšších otáčkách, na které je i konstruován. Spodní křivka odpovídá časování" v nule, horní pak časování" čtyř dílků proti smyslu otáčení tedy pro dosažení vyšších otáček. Odběr se však výrazně nezměnil, jak vyplývá z průběhu křivky ke konci využitelná doba chodu je v obou případech asi 3,5 min. Vycházíme-li z materiálové základny u nás, jsou nejdostupnější motory Mabuchi 540 a 550 (i když jen občas a v omezeném množství). Pro rekreační létání se tedy budou modeláři rozhodovat mezi těmito dvěma typy. Mabuchi 550 má například tah po 30 sekundách po zapnuti asi 4,6 N, typ 540 4,2 N. Větší typ je však o 50 g těžší, čímž vzroste i hmotnost modelu. Při předpokládané hmotnosti rekreačního elektroletu 1300 g s typem 540 činí při numerickém porovnání statický tah 32,3 % hmotnosti. Při použití typu 550 je tah za stejné časové období 4,6 N, ale vzroste o 50 g hmotnost modelu (na 1350 g). Tah je pak 34,1 % hmotnosti. Rozdíl 1,8 % je takřka zanedbatelný, takže volba mezi těmito motory není kritická model s motorem 550 ne- W 12 MODELÁŘ 4/

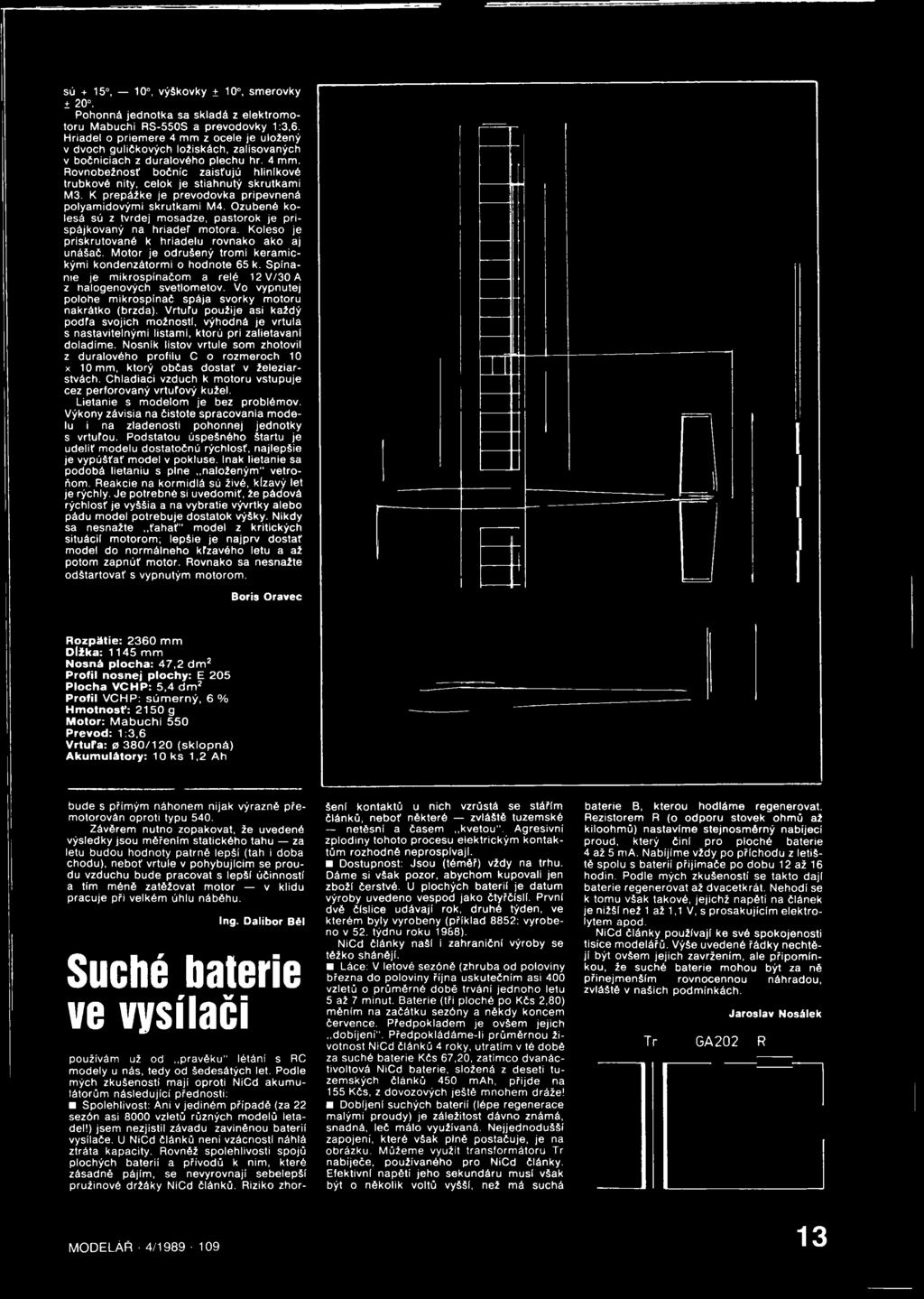

15 sú + 15, 10, výškovky ± 10, směrovky ± 20. Pohonná jednotka sa skládá 2 elektromotoru Mabuchi RS-550S a převodovky 1:3,6. Hriadel o priemere 4 mm z ocele je uložený v dvoch guličkových ložiskách, zalisovaných v bočniciach z duralového plechu hr. 4 mm. Rovnobežnosf bočníc zaisfujú hliníkové trubkové nity, celok je stiahnutý skrutkami M3. K prepážke je převodovka připevněná polyamidovými skrutkami M4. Ozubené kolesá sú z tvrdej mosadze, pastorok je prispájkovaný na hriadet motora. Koleso je priskrutované k hriadelu rovnako ako aj unášač. Motor je odrušený tromi keramickými kondenzátormi o hodnotě 65 k. Spínáme je mikrospínačom a relé 12V/30A z halogenových svetlometov. Vo vypnutej polohe mikrospínač spája svorky motoru nakrátko (brzda). VrtuTu použije asi každý podta svojich možnosti, výhodná je vrtula s nastavitelnými lištami, ktorú pri zalietavanl doladíme. Nosník listov vrtule som zhotovil z duralového profilu C o rozmeroch 10 X 10 mm, ktorý občas dostaf v železiarstvách. Chladiaci vzduch k motoru vstupuje cez perforovaný vrtufový kužel. Lietanie s modelom je bez problémov. Výkony závisia na čistotě spracovania modelu i na zladenosti pohonnej jednotky s vrturou. Podstatou úspěšného Startu je udělit modelu dostatočnú rýchlosf, najlepšie je vypúšťaf model v pokluse. Inak lietanie sa podobá lietaniu s plné naloženým" vetroňom. Reakcie na kormidlá sú živé, klzavý let je rýchly. Je potřebné si uvědomit, že pádová rýchlosf je vyššia a na vybratie vývrtky alebo pádu model potřebuje dostatok výšky. Nikdy sa nesnažte tahat" model z kritických situácil motorom; lepšie je najprv dostaf model do normálneho krzavého letu a až potom zapnúť motor. Rovnako sa nesnažte odstartovat s vypnutým motorom. Boris Oravec Rozpätie: 2360 mm Dlžka: 1145 mm Nosná plocha: 47,2 dm 2 Profil nosnej plochy: E 205 Plocha VCHP: 5,4 dm 2 Profil VCHP: súm erný, 6 % Hmotnosť: 2150 g Motor: M abuchi 550 Převod: 1:3,6 VrtuFa: ø 380/120 (sklopná) Akumulátory: 10 ks 1,2 Ah bude s přímým náhonem nijak výrazně přemotorován oproti typu 540. Závěrem nutno zopakovat, že uvedené výsledky jsou měřením statického tahu za letu budou hodnoty patrně lepší (tah i doba Chodu), nebof vrtule v pohybujícím se proudu vzduchu bude pracovat s lepši účinností a tím méně zatěžovat motor v klidu pracuje při velkém úhlu náběhu. Ing. Dalibor Běl Suché baterie ve vysílači používám už od pravěku" létání s RC modely u nás, tedy od šedesátých let. Podle mých zkušeností mají oproti NiCd akumulátorům následující přednosti: Spolehlivost: Ani v jediném případě (za 22 sezón asi 8000 vzletů různých modelů letadel!) jsem nezjistil závadu zaviněnou baterií vysílače. U NiCd článků není vzácností náhlá ztráta kapacity. Rovněž spolehlivosti spojů plochých baterií a přívodů k nim, které zásadné pájím, se nevyrovnají sebelepší pružinové držáky NiCd článků. Riziko zhoršeni kontaktů u nich vzrůstá se stářím článků, nebof některé zvláště tuzemské netěsní a časem kvetou". Agresivní zplodiny tohoto procesu elektrickým kontaktům rozhodně neprospívají. Dostupnost: Jsou (téměř) vždy na trhu. Dáme si však pozor, abychom kupovali jen zboží čerstvé. U plochých baterií je datum výroby uvedeno vespod jako čtyřčíslí. První dvě číslice udávají rok, druhé týden, ve kterém byly vyrobeny (přiklad 8852: vyrobeno v 52. týdnu roku 1988). NiCd články naši i zahraniční výroby se těžko shánějí. Láce: V letové sezóně (zhruba od poloviny března do poloviny října uskutečním asi 400 vzletů o průměrné době trvání jednoho letu 5 až 7 minut. Baterie (tři ploché po Kčs 2,80) měním na začátku sezóny a někdy koncem července. Předpokladem je ovšem jejich dobíjení". Předpokládáme-li průměrnou životnost NiCd článků 4 roky, utratím v té době za suché baterie Kčs 67,20, zatímco dvanáctivoltová NiCd baterie, složená z deseti tuzemských článků 450 mah, přijde na 155 Kčs, z dovozových ještě mnohem dráže! Dobíjeni suchých baterií (lépe regenerace malými proudy) je záležitost dávno známá, snadná, leč málo využívaná. Nejjednodušší zapojení, které však plně postačuje, je na obrázku. Můžeme využít transformátoru Tr nabíječe, používaného pro NiCd články. Efektivní napětí jeho sekundářů musí však být o několik voltů vyšší, než má suchá baterie B, kterou hodláme regenerovat. Rezistorem R (o odporu stovek ohmů až kiloohmů) nastavíme stejnosměrný nabíjecí proud, který činí pro ploché baterie 4 až 5 ma. Nabíjíme vždy po příchodu z letiště spolu s baterií přijímače po dobu 12 až 16 hodin. Podle mých zkušeností se takto dají baterie regenerovat až dvacetkrát. Nehodí se k tomu však takové, jejichž napětí na článek je nižší než 1 až 1,1 V, s prosakujícím elektrolytem apod. NiCd články používají ke své spokojenosti tisíce modelářů. Výše uvedené řádky nechtějí být ovšem jejich zavržením, ale připomínkou, že suché baterie mohou být za ně přinejmenším rovnocennou náhradou, zvláště v našich podmínkách. Tr GA202 R Jaroslav Nosálek MODELÁŘ 4/

16 Rádiem řízený motorový model Předlohou bylo japonské letadlo Itoh z poválečného období. Model jsem navrhl jak pro rekreační létání, tak i pro propagační akce. Díky jeho rozměrům je možné do trupu umístit pumovnici" na bonbóny či parašutisty. Zkušenější modeláři mohou zkusit s Itohem i aerovlek. K němu je ovšem vhodnější použít motor o zdvihovém objemu 10 cm3 a větší vrtuli. Model Itoh má velmi dobré letové vlastnosti a velký rozsah rychlostí. Se zastaveným motorem velmi dobře klouže. Snadno se s ním startuje i přistává a jeho pilotáž zvládne i méně zkušený modelář. K stavbě (všechny neoznačené míry jsou v milimetrech): Základ trupu tvoří bočnice z balsy tl. 4, vyztužené až k odtokové hraně křídla překližkou tl. 1 až 1,2. Zadní část trupu je vyztužena borovicovými lištami o průřezu 3x 10 a příčkami z balsy o průřezu 3* 15. Příď trupu pod motorovým ložem z překližky tl. 10 je ještě vyztužena nákližky z balsy tl. 10. Motorovou přepážku vyřízneme z překližky tl. 10. První, čtvrtá, šestá, sedmá a osmá přepážka jsou z překližky tl. 3, třetí a pátá z překližky tl. 6. Ke čtvrté, šesté a sedmé přepážce přišroubujeme konzoly pro šrouby Modela M6. Přední část bočnic spojíme přepážkami. Třetí přepážku zalepíme s nasunutou nádrží a přišitou nebo přišroubovanou přední podvozkovou nohou. Výhodné je zhotovit příďový podvozek řiditelný (ze soupravy Modela). Neustále kontrolujeme souměrnost. Po zaschnutí vlepíme lože nádrže z balsy tl. 4 a nádrž k loži a přepážce přilepíme epoxidem, kterým do trupu vlepíme i lože hlavního podvozku z překližky tl. 3. Trup v zadní části spojíme balsou tl. 14 a postupně vlepíme horní a dolní příčky z balsy o průřezu 3x15. Přední část trupu polepíme balsou tl. 15 a obrousíme do tvaru. Od třetí přepážky je spodek trupu polepen balsou tl. 3, která je až po šestou přepážku zesílena překližkou tl. 2. Při polepování vrchní a spodní části trupu (kromě prostoru nad nádrží) pokládáme balsu vlákny napřič. Než uzavřeme horní část trupu, instalujeme táhla kormidel a ovládáni motoru. Táhla ke kormidlům zhotovíme ze dvou slepených borovicových lišt o průřezu 3\5. Táhlo k motoru ohneme buď z ocelového drátu o průměru 2, nebo použijeme lanovodu. Přední sklo" kabiny a spodek motorového prostoru vybrousíme z balsy tl. 20, stejně jako olejový chladič. Při polepování horní částí trupu nezapomeneme zhotovit výřez pro kýlovou plochu. Křídlo je nedělené, ale každá polovina je stavěna zvlášť. Všechna žebra opracujeme načisto mezi dvěma kovovými šablonami. Vnitřní žebra vyřežeme z překližky tl. 3, další pár z balsy tl. 3, a zbývající z balsy tl. 2. V žebrech centroplánu počítáme se zalepením stojin z překližky tl. 10 a z překližky tl. 6. Křídlo stavíme na rovné pracovní desce kryté průhlednou fólií. Na ni nejprve připevníme spodní tuhý balsový potah s nalepenou borovicovou lištou o průřezu 3x10. Dále připevníme pomocný nosník, který tvoří dvě slepené borovicové lišty o průřezu 3x8, a spodní balsovou pásnici odtokové lišty o průřezu 2x30. Na ni přilepíme balsovou odtokovou líštu o průřezu 10x20, obroušenou podle výkresu. Vsadíme a zalepíme všechna žebra. Do horního výřezu v žebrech zalepíme horní borovicovou lištu hlavního nosníku o průřezu 3x10 s nalepeným balsovým potahem. Vlepíme přední stojiny z balsy tl. 2 a horní tuhý potah z balsy tl. 2 přilepíme k žebrům. Přilepíme horní pásnici odtokové lišty z balsy o průřezu 2x30 a zepředu přilepíme balsovou náběžnou lištu o průřezu 10x18, obroušenou podle výkresu. Můžeme použít i polotovar Modela, který jen mírně upravíme. Obě poloviny křídla spojíme stojinami. Neustále kontrolujeme správné vzepětí a souměrnost. K lepení použijeme zásadně epoxid. Torzní skříň obou polovin křídla uzavřeme stojinami z balsy tl. 2, jen středová stojina před bukovým hranolem je z překližky tl. 2. Střed křídla vpředu vylepíme balsou tl. 15 a za hlavní nosník vlepíme bukový hranol. Odtokovou část křídla zakončíme od křidélek směrem ke středu balsou o průřezu 7x31, obroušenou do klínu. Střední odtoková část je ukončena překližkou o průřezu 7x31. Než polepíme středovou část balsou, vyvrtáme podle trupových konzol všechny otvory pro šrouby k uchycení křídla. Potom můžeme střed křídla a první pole žeber polepit balsou tl. 2. Všechna zbývající žebra páskujeme balsou tl. 2. Koncové oblouky vyřízneme z balsy a obrousíme. Zevnitř je vylehčíme vydlabáním. Křidélka vyřízneme z balsy o průřezu 7x30 a obrousíme do klínu. Po potažení je otočně upevníme ke křídlu závěsy Modela. Se servem urpístěným ve středu křídla spojíme křidélka soupravou Modela. Ocasní plochy. Stabilizátor slepíme z finišových lišt o průřezu 4x15, 4x13, 4x10 a 4x5. Střed a okraje jsou z balsy tl. 4. Celý stabilizátor je polepen balsou tl. 2. Výškovku vyřízneme a obrousíme do klínu z balsy tl. 8. Svislá ocasní plocha je z balsy tl. 4 a vylehčena kruhovými otvory. Směrovka je obroušena do klínu a celá SOP je polepena balsou tl. 2. Přechod je z balsy tl. 8. Nábéžné a boční hrany ploch jsou zaobleny. Podvozek. Příďovou nohu ohneme z ocelového drátu o průměru 5. Hlavní podvozek je dělený, poloviny jsou vystřiženy a vypilovány z duralu tl. 3. V každé vyvrtáme tři otvory o průměru 4 pro připevnění šrouby M4 k trupu. Kola použijeme o průměru 70. Nádrž je vhodná Modela o objemu 250 cm3. Motor můžeme použít jakýkoliv o zdvihovém objemu 6,5 až 10 cm3 (například MVVS, Raduga atp.). Vrtuli použijeme podle doporučení výrobce motoru. Vrtulový kužel je značky Modela. RC souprava by měla umožňovat připojení čtyř až šesti serv. Pokud máte k dispozici soupravu jen pro tři serva, postavte křídlo bez křidélek, ovšem se zvětšeným vzepětím na 6. Oba dva prototypy létají se soupravou Modela 6 AM27 a servy Acoms. Přijímač a zdroj nezapomeneme pečlivě zabalit do molitanu. Potah a povrchová úprava. Všechny díly modelu přebrousíme jemným brusným papírem a třikrát lakujeme vrchním lesklým nitrolakem nebo zaponem. Po každé vrstvě znovu přebrousíme. Trup a kormidla potáhneme Mikalentou nebo Viatexem. Křídlo je vhodné potáhnout monofilem. Pokud jej nemáme, potáhneme křídlo Mikalentou nebo Viatexem. Potah křídla vypneme šesti vrstvami vypínacího nitrolaku, ostatní díly lakujeme třikrát až čtyřikrát vrchním lesklým nitrolakem. Na takto nalakované díly můžeme nastříkat barevné nitro y. Kabinu naznačíme světle modrou barvou a orámujeme Centrofixem. Proti účinkům lihového paliva natřeme model jednou až dvěma vrstvami syntetického laku. Sestavení. Do výřezu v trupu vlepíme VOP a spoj pojistíme balsovými lištami trojúhelníkového průřezu. Shora do výřezu v trupu zalepíme SOP a spoj pojistíme stejně jako u VOP. Přechod do kýlovky přilepíme natupo. K lepení použijeme epoxid. Přišroubujeme páky kormidel a připojíme táhla. Do lože trupu přišroubujeme hlavní podvozek. Křídlo k trupu připevníme čtyřmi polyamidovými šrouby Modela M6. Přišroubujeme motor, který hadičkou s vloženým palivovým čističem Modela spojíme s nádrží. Nakonec instalujeme RC soupravu. Létání. Před prvním letem postupujeme stejně jako u jiných RC modelů. Zkontrolujeme polohu těžiště a případně model dovážíme. Dále zkontrolujeme souměrnost celého modelu, úhly seřízení a funkci RC soupravy. Pokud použijeme nový motor, je nutné jej správně zaběhnout a seřídit, abychom zamezili jeho vysazení v nejméně příhodném okamžiku. Při prvním letu si ověříme ovladatelnost modelu ve všech letových režimech. Pokud chceme použit model Itoh k aerovleku, umístíme závěs vlečného lanka na horní stranu trupu v místě těžiště. Vypínač vlečného lanka ovládáme servem. Za samozřejmost bychom měli považovat kontrolu baterií a celého RC vybavení. Jiří Plaček LMK Praha 5-Motorlet 14 MODELÁŘ 4/

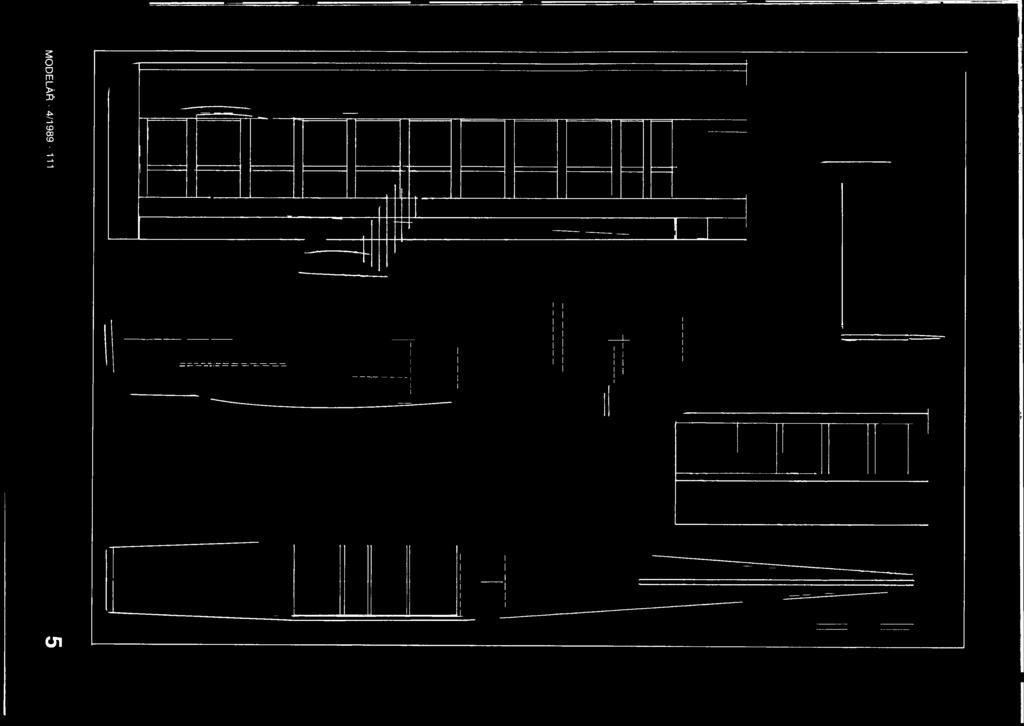

17 MODELÁŘ 4/ Ol

18 Delfínek je určen především pro modelářské kroužky a kluby, v nichž mladí modeláři pracují pod dohledem zkušeného instruktora a mají možnost upravovat motory a zhotovit si potřebné součástky. Trup je stavěn klasickým způsobem kostra z překližkových žeber a lišt je polepena překližkou, vnitřek trupu je vyplněn pěnovým polystyrénem. Žebra vyřízneme z překližky o tloušťce předepsané na výkrese a začistíme je brusným papírem. Bodcem do nich vypíchneme otvory, jimiž při stavbě trupu provlékneme tenký měděný drát, sloužící ke stažení kostry. Kanagomem slepíme ze dvou lišt 3x5 mm páteř trupu a po zaschnutí na ni žebra navlékneme a zalepíme Kanagomem. Dále už budeme lepit jen epoxidovým lepidlem. Nejprve jednotlivé lišty vlepíme do otvorů v žebrech a stahujeme měděným drátem. Pak lišty mírně navlhčíme a bez lepidla je přitáhneme drátem k žebrům 6 a 7 a necháme zaschnout do druhého dne. Přední kýl 19 přilepíme k žebrům a zajistíme drátem. Kýl kostry vylepíme mezi jednotlivými žebry balsou. Po zaschnutí přilepíme k žebrům vytvarované lišty a na příď díl 20 z tvrdé balsy. Spodní okraje kostry oplaňkujeme lištami. Díly 8 připevníme špendlíky na kostru a obrousíme na přesný tvar. Teprve když máme jistotu, že opravdu,,sedí, přilepíme je epoxidem a zajistíme špendlíky a kolíky na prádlo. Stejně postupujeme při lepení dvou dílů 9 na boky kostry. Na spodek modelu přilepíme odstřikovací lišty 10x3 mm, jejichž tvar je zřejmý z řezů A-A a B-B. Lupenkovou pilkou na kov vyřežeme z duralového plechu tl. 2,5 díly motorového lože. Mezi motorové lože a duralové úhelníky vložíme silentbloky 16 ze silikonu, případně z pryže odolávající palivu. Poloha hřídele je dána vložkou 23 a středícím kroužkem na druhé straně pouzdra. Pouzdro hřídele má s dnem trupu svírat úhel 10 až 11. Polohu pouzdra zajistíme bukovým klínem 30, který vlepíme mezi dno trupu a náhon a přelepíme skelnou tkaninou. Vnitřek trupu naimpregnujeme epoxidovým lakem a volná místa na přídi a na bocích vyplníme pěnovým polystyrénem, což zabrání rezonování stěn modelu. Horní část přídě trupu vylepíme tvrdší balsou tl. 3 a po přebroušení olaminujeme skelnou tkaninou. Podobně můžeme zvýšit i odolnost boků. Okraje otvoru prostoru pro přijímač, serva a akumulátory osadíme rámečkem z bukových lišt, v němž je zašroubováno 6 šroubů M3. Tyto šrouby mají odříznutou hlavu a v jejich dříku je provrtán otvor o 0 1,2 mm. Do otvoru se zasouvá ocelový drát, zajišťující dokonalé přitlačení krytu z organického skla na podložku z pěnové gumy. Palivovou nádrž pečlivě spájíme z konzervového plechu tl. 0,3 až 0,4 mm. Její objem by měl být alespoň 500 cm3. Kormidlo z ocelového plechu tl. 1,2 mm připájíme mosazí do výřezu v hřídeli mm. DELFINER Soutěžní model kategorie FSR-V3,5 Konstrukce a popis m. s. Vlastislav Dvořák Výkres m. s. Vlastislav Dvořák a Martin Salajka Dokončený trup obrousíme a natřeme základní epoxidovou barvou. Po jejím zaschnutí tmelem vyrovnáme všechny nerovnosti a nakonec dobře proschlý trup obrousíme jemným brusným papírem, oprášíme a postupně natřeme třemi tenkými vrstvami řídkého epoxidového u. Hlavni materiál (míry v mm): Borovicové (smrkové) lišty dl x3 16 ks, 3x5 3 ks, 3x10 2 ks Překližka tl. 1,2 až 1,5 800x500, tl x300 Bukové prkénko tl x100 Pěnový polystyrén 60x200x300 Duralový plech tl. 2,5 100x100 Duralový úhelník 30x30x100 Trubka mosazná 0 7x1 dl Trubka mosazná (měděná) ø 4x1 dl. 400 Ocelový drát ø 1 až 1,2 dl. 600 Organické sklo tl x140 Hřídel ocelová ø 4 dl. 300 Konzervový plech tl. 0,3 až 0,5 100x300 Skelná tkanina 110 g/m 2 300x650 Měděný drát ø 0, až 3000 Lepidlo epoxidové 2 malé soupravy, Kanagom 1 tuba Epoxidový lak čirý 150 g, epoxidová barva základní 100 g, epoxidový barevný g Drobný modelářský materiál podle výkresu Název: Delfínek Konstrukce: m. s. Vlastislav Dvořák Typ: soutěžní model kategorie FSR-V3.5 Délka: 626 mm šířka: 226 mm Hmotnost: 1600 g Hlavni materiál: překližka Doporučený motor: Modela MVVS 3,5 GRS RC Ovládané prvky: kormidlo, otáčky motoru Stavební plánek ve skutečné velikosti a s úplným stavebním návodem vyjde pod číslem 297 v řadě plánků Modelář. 16 MODELÁŘ 4/

19 MODELÁŘ 4/

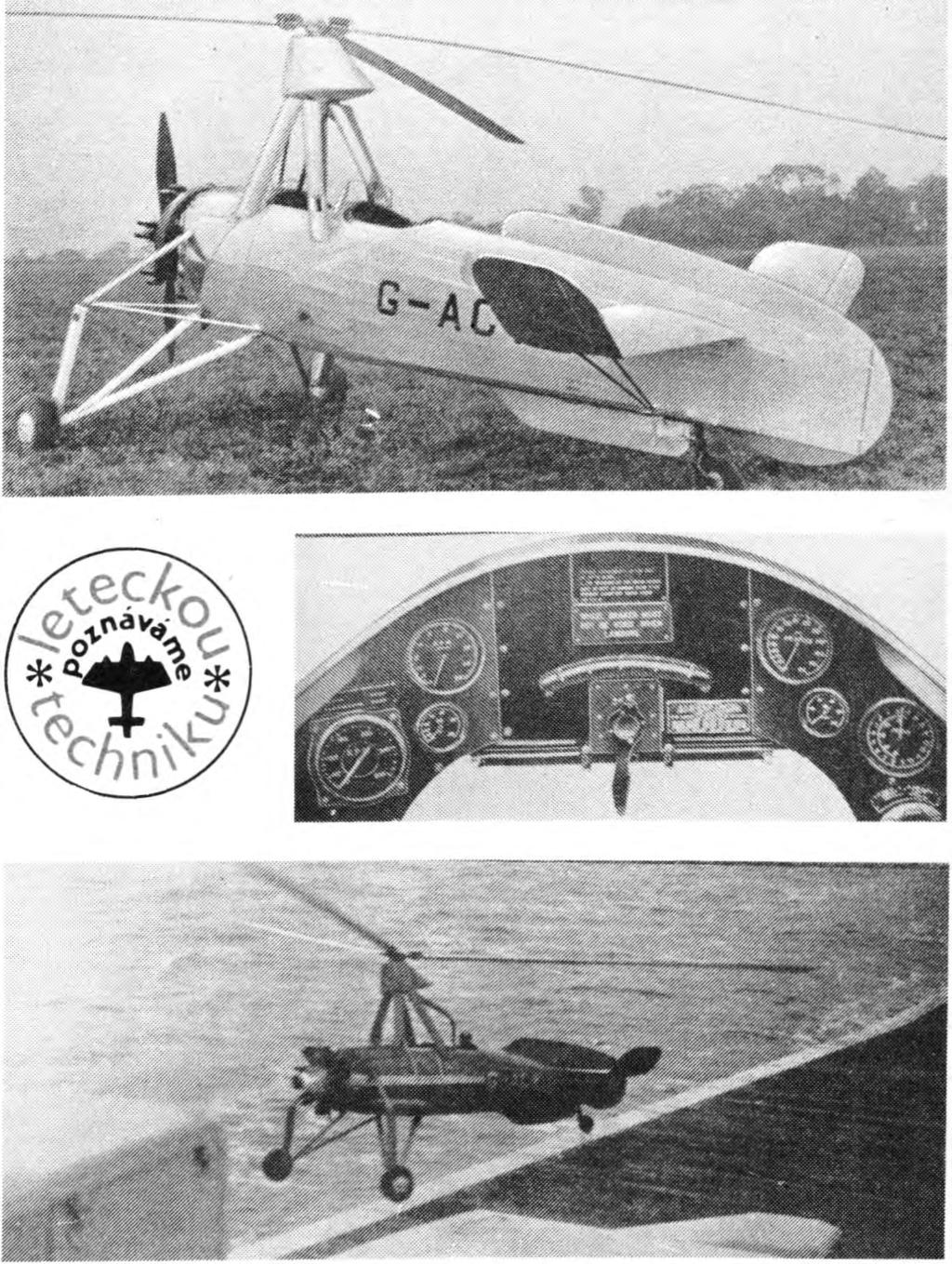

20 panělský železniční inženýr don Juan de Š la Cierva y Codornia se po stavbě několika nepříliš zdařilých letadel zaměřil počátkem dvacátých let na zcela novou kategorii létajících aparátů s rotujícími nosnými plochami. Vytvořil pro ně i název autogyra, což je česky virník. Ani na tomto zcela nezoraném poli však nesklízel hned. Úspěchu se dočkal až 31. ledna 1923, kdy pilot Gomez Spenser s jeho vírníkem C-4, což bylo navzdory označení šestnácté zhmotnění základní myšlenky, bezpečně vzlétl. Doma není nikdo prorokem, a tak se osmadvacetiletý konstruktér v roce 1923 vydal do Velké Británie. Na letišti ve Farnborough předvedl zástupcům ministerstva letectví Velké Británie stroj, jehož základem byl trup, pohonná jednotka a ocasní plochy letounu Avro 504. Navíc se však nad pilotním sedadlem tyčil kozlík z profilovaných trubek, nesoucí čtyřlistý volnoběžný rotor. To vše bylo za letu ovládáno směrovkou, výškovkou a křidélky na zbytcích" křídel. Návštěva dopadla dobře. Cierva začal spolupracovat s britskými leteckými firmami A. V. Roe a Westland, o dva roky později se ve Velké Británii usadil natrvalo a založil konstrukční kancelář Cierva Autogyros Ltd. Od roku 1927, kdy získal pilotní diplom, zalétával a předváděl další vírníky sám. V roce 1929 bezpečně přeletěl s cestujícím kanál La Manche a v následujícím roce zahájil sériovou výrobu vírníků C-19. Ve 30. létech je zdokonalil natolik, že se už obešly bez klasických kormidel a křidélek: listy rotoru byly upevněny na volně pohyblivém kloubu a rovina jejich rotace, určující směr letu, se měnila pohybem páky, směřující z rotorové hlavy do pilotního prostoru. V dubnu 1933 Cierva v Hanworthu zalétal první vírník C-30 (s poznávací značkou G-ACFI). Na rozdíl od předcházejících konstrukcí s volným rotorem byly rotorové listy u nového typu roztáčeny přes spojku motorem. Jakmile dosáhly 130 až 180 otáček za minutu, pilot jednou pákou zároveň odpojil náhon rotoru a odbrzdil kola, což podstatně zkrátilo rozběh. V roce 1936 upravený pokusný C-30A dokonce se zapnutým náhonem vzlétl bez rozjezdu. Na základě licence postavila firma A. V. Roe asi 100 vírníků C-30A, další byly vyrobeny vé Francii. Civilní uživatelé s nimi létali v řadě zemí Evropy, včetně Polska a Československa, v Indii, Austrálii, Číně a Jižní Africe a zkoumali možnosti, jež jim neobvyklý létající prostředek nabízel. Například Angličané v roce 1936 z vírníků s poznávací značkou G-ACUT fotografovali fotbalový zápas na stadiónu ve Wembley, ve Svédsku létal C-30A (SE-AEA) s lyžovým podvozkem. O vírníky však měla zájem i armáda. Cierva při předvádění úspěšně přistál i odstartoval na palubě letadlové lodě a u RAF byl letoun K4296 zkoušen na plovácích. Do začátku války bylo pro RAF vycvičeno přes 350 pilotů vírníků, kteří létali u spojovacích letek a jednotek pro spolupráci s pozemní armádou. Pět vylepšených C-40 Rota II sloužilo u britských expedičních sil ve Francii, řada C-30A, včetně původně civilních, se osvědčila při kalibraci radarových stanic na pobřeží Anglie. Poslední z nich byly vyřazeny až v roce V Československu létal stroj s poznávací značkou OK-ATC u firmy Baťa, další, jehož snímek byl otištěn v časopise Letectví a kosmonautika 21/1976, zkoušela armáda na letišti v Bořku při řízení dělostřelecké palby. Tento vírník měl na bocích trupu kruhové výsostné znaky a evidenční číslo VTLÚ s8. TECHNICKÝ POPIS Cierva C-30 byl dvoumístný vírník s motorem v tažném uspořádání, třílistým nosným rotorem a pevným podvozkem. Trup svařený z ocelových trubek byl doplněn dřevěnými příčkami a podélníky; celek byl potažen plátnem, v přední části odmínatelnými duralovými panely. Vstup do předního pilotního prostoru znesnadňoval kozlík nesoucí rotorovou hlavu, proto byla na Virník levém boku směrem dolů do trupu zasunovatelná dvířka. Rotorové listy. Základem jejich konstrukce byla trubka z ušlechtilé ocele, na níž byla navlečena dřevěná žebra; celek kryla překližka, polepená plátnem. Jeden list byl pevný, dva bylo možné sklopit. Na koncích listů byly malé vyvažovači plošky. Ocasní plochy podepřené vzpěrami tvaru V měly smrková žebra a nosníky potaženy plátnem. Levá polovina VOP byla opatřena obráceným profilem" (sací stranou dolů). Malá směrovka byla na konci rozměrné kýlové plochy. Podvozek. Hlavní kola, nesená na robustních vzpěrách, byla opatřena brzdami Bendix a olejopneumatickými tlumiči; otočné ostruhové kolo bylo ovládáno společné se směrovkou. Pohonná jednotka. Sedmiválcový vzduchem chlazený motor Armstrong Siddeley Genet Major o výkonu 103 kw poháněl nestavitelnou kovovou dvoulistou vrtuli a při startu přes spojku roztáčel rotor. Palivová nádrž o objemu byla uložena v horní části trupu za motorem, pod ní byla olejová nádrž o objemu 151. Zbarveni. Vírníky C-30A britského letectva měly nejčastěji horní stranu trupu a ocasních ploch kryty nepravidelnými poli tmavě hnědé a tmavě zelené barvy. Spodní plochy byly středně šedé, u cvičných jednotek žluté. Vrtule byla v barvě kovu, kozlík a rotorová hlava byly tmavě zelené. Listy rotoru měly spodní stranu středně šedou, horní stranu měl jeden list tmavě zelenou, dva tmavé hnědou. Tmavě modrý civilní vírník s bílými poznávacími značkami G-ACUT na bocích, z nějž byl teleobjektivy fotografován fotbalový zápas ve Wembley, měl vrtuli v barvě kovu a listy rotoru stříbrné. Technická data a výkony: délka 6,0 m, výška 3,3 m, průměr rotoru 11,3m; hmotnost 554 kg, letová hmotnost 820 až 860 kg; nejvyšší rychlost 160 km/h, cestovní rychlost 120 km/h, nejnižší rychlost při vodorovném letu 50 km/h; stoupavost 3,5 m/s; dolet 400 km; praktický dostup 2500 m; rozjezd při startu do 30 m, doběh 3 m. M. Salajka 18 MODELÁŘ 4/

21 MODELÁŘ 4/

22 Sezóna dráhových automodelárov je už v plnom prúde. V prvých mesiacoch roka prebehli prvé závody jednotlivých seriálov. Uvádzam v skratke přehrad najúspešnejšlch: Pohár A3, Jablonné v Podještédl: 1. J. Hensl, Z. Chleborád; 2. P. Švanda, P. ligner; 3. J. Klepetko, I. Hroch. Seriál G7, Plzeň, kat. G7: 1. m. š. J. Mlček; 2. m. š. J. Hájek; 3. V. Okáli; kat. D12 A: 1. J. Kasanický; 2. Z. Chleborád; 3. F. Kern; kat. D12 B: 1. M. Kumičák; 2. L. Koterba; 3. J. tapčák. Seriál SP 32, F1 32, Revúca, kat. F1 32: 1. L. Koterba; 2. M. Kumičák; 3. J. Ivan; kat. SP32: 1. M. Kumičák; 2. L. Koterba; 3. J. Lapčák. Seriál Peugeot 205, Rožňava: 1. L. Koterba; 2. L. Beňo; 3. J. Ivan. V dejisku MS 1989 Grand Raceway v Broadview už je postavená nová plochá dráha typu Michel Thomieu, ktorú ovšem staval autor známej dráhy Blue King Hasse Nilsson. Naši reprezentanti už tuto dráhu poznajú z MS v Toulouse 1987 a ME v Chimay Dá se povedaf, že je to jedna z najťažších dráh hlavně množstvom zákrut. V svetovom rebríčku IOC 1988, ktorý vydala Medzinárodná automodelárska organizácia IMCA, je zařáděných prvých 1000 automodelárov. V prvej stovke je šesf našich modelárov. V hodnotení štátov skončila ČSSR na lichotivom 6. mieste. Z rebríčka jednotlivcov: 1. Alberto Capra, I 839 b.; 2. Mike Swiss, USA 781; 3. Sergio Maresca, I 769; m. š. J. Míček 320; 55. m. š. J. Hájek 174; 57. m. š. Vládo Okáli 169; 67. Jan Kieslich 126; 68. Stanislav Němeček 126; 93. Jindřich Indra 89. V októbri minulého roku uviedla ako novinku firma Camen nový motor skupiny 15 novej koncepcie, ktorý bol americkou organizáciou USRA schválený až po dlhých diskusiách. Ide o motor typu U s keramickými magnetmi. Doteraz bol pre skupinu 15 predpísaný uzavretý plášť typu C. Ako zaujímavosť uvádzam, že už v novembri 1987 na Celoštátnej klasifikačnej súfaži vo Vítkove som použil motor vlastnej konštrukcie a výroby rovnakej koncepcie U, ktorý bol vyrobený z dielov Mabuchi pre kategóriu B. Výhody sú nesporné nižšia hmotnost, nižšie položené fažisko a lepšie uzavreté magnetické pole. Jedinou nevýhodou je možnost odlepovania magnetov. Pri preberaní modelov G12A na prvom závode Seriálu G7 v Plzni sa vyskytli, tak ako sme prepodkladali, určité problémy s výkladom pravidiel. K závodu boli tentoraz převzaté všetky modely s tým, že pre ďalšie závody sa stavebné pravidlá upřesňuji! následovně: Lubovofný podvozok zhotovený z mosadzného, fosforbronzového alebo mákkého ocelového plechu maximálnej hrůbky 1 mm, ocelových drótov, mosadzných a ocefových trubičiek. Sirka stredného dielu je 42 mm včitane drótov, maximálna dlžka predného plechového dielu je 51 mm. V strednom diele móžu byt použité dva jednoduché alebo dva zdvojené dróty. Tieto nosné dróty musia byt vedené po krajoch stredného dielu. Je zakázaná akákofvek priečka v strednom diele v priesiore medzi motorom a predným plechovým dielom. Motor rubovofný s keramickými magnetmi, minimálna výška magnetov 14 mm. Magnety nesmú byt zalepené do plášfa. Minimálna dížka motora cez vonkajšie čelá ložisiek je 37 mm s toleranciou 1 mm, teda minimálně 36 mm. Ing. Vládo OKÁLI V Kolem malých kol Sái KDV-3M Myšlenkou postavit závodní vůz se skořepinovou konstrukci se začal zabývat automobilový závodník a konstruktér Miran Velkoborský hned začátkem osmdesátých let, když byly změněny předpisy pro formuli Easter. Protože šlo o zcela novou koncepci bez tradičního trubkového rámu, musel najít i spolupracovníky, kteří mají s podobnou konstrukci zkušenosti. Volba padla na zaměstnance n. p. Aero Vodochody, kde se vytvořila skupinka lidí pod vedením ing. Karla Dlouhého, který již dříve spolupracoval na aerodynamickém řešeni různých závodních vozů. Konstrukční práce skončily v roce 1983 a poté začala výroba jednotlivých dílů závodního automobilu. Hned ve dvou kusech druhý byl určen pro Jaroslava Vorla. V další etapě stavby se však cesty Velkoborského a Vorla rozdělily, a ač výsledky jejich práce byly v neustálé konfrontaci, konstrukční tým Jaroslava Vorla se dostal do čile dříve a posléze odkoupil i druhý rozestavěný vůz. Na výkrese je jedna z vývojových verzí, označená 3M. Proti původnímu projektu formule Easter byl později vůz přestavěn tak, aby vyhovoval přepisům formule Mondial. Mimo jiné byly chladiče vody přemístěny do vodorovné polohy uprostřed vozu, přibyla přední stabilizační křídla a nasávač vzduchu ke karburátorům motoru, poněkud změněna byla i zadní partie vozu. KDV je jednosedadlový vůz určený pro závody Formule Mondial. Je řešen jako kompaktní aerodynamicky tvarované těleso s plynulou změnou příčných průřezů pro dosaženi co nejmenšího součinitele odporu vzduchu. Boční aerodynamické pontony začínají již před přední nápravou a kryjí její horní ramena včetně tlumičů a stabilizátoru. Podvozek tvoří poloskořepinový rám snýtovaný z duralových profilů a plechů, který je při stejné hmotnosti podstatně tužší než rám trubkový. Přední náprava je lichoběžníková, horní duralová ramena působí jako vahadla přímo na pružiny. Spodní trojúhelníková ramena jsou z ocelových trubek. Zavěšeni kol doplňuje trubkový stabilizátor, řízení je hřebenové s volantem o průměru 260 mm. Zadní náprava je pětiprvkového uspořádáni. Horní duralová ramena působí jako páky přímo na pružiny; každé je ustaveno dvěma ocelovými tyčemi. Spodní ramena jsou jednoduchá, doplněná suvnými tyčemi se šikmou osou kývání. Zadní náprava je rovněž doplněna stabilizátorem. Ve voze je použita protipožární instalace převzatá z vozu MTX, nádrž hasicí látky je umístěna pod sedadlem. Elektrická instalace je jednovodičová, převzatá z letecké techniky, napájená z akumulátoru 12 V/35 Ah. Pohonnou jednotkou vozu je motor VAZ o zdvihovém objemu 1600 cm3, v letošním roce by však měl být nahrazen motorem o zdvihovém objemu 2000 cm3, neboť se připravuje premiéra vozu KDV ve formuli 3. Úměrně k výkonu motoru jsou alternativně používány i různé zadní pneumatiky. Ve formuli Mondial startoval vůz s koly o průměru 570 mm a šířce 297 mm. Podle podkladů ing. Karla Dlouhého připravil Milan Vasko Hlavni rozměry 1:8 1:12 1:24 1:32 Délka šířka Výška Rozvor MODELÁŘ 4/

23 KDV-3M F-MONDIAL MODELÁŘ 4/

24 O dpověď na tuto otázku dává každoročně Mezinárodni veletrh hraček a modelářských potřeb v Norimberku (NSR). Je sice jen jedním z řady specializovaných veletrhů, ale v oblasti modelářství je v celém světě považován za nejdůležitější, čemuž odpovídá i reprezentativní zastoupeni rozhodujících výrobců. V první polovině února se představitelé hračkářského a modelářského světa sjeli do výstavního areálu města, které má v hračkářské výrobě obrovskou tradici, již po čtyřicáté. V katalogu opět přibylo několik nových jmen vystavovatelů, bohužel ale nikoli modelářské produkce. Její přehlídka v pavilonu L byla totiž opět o něco chudší, byř jen počtem výrobců. To ovšem neplatí o oblasti modelové železnice, které se snad vůbec nedotýkají vnější nepříznivé vlivy, mezi nimiž hrají prim ekologické předpisy a počítače. Snaha o vyhovění oprávněným požadavkům na ochranu životního prostředí byla nejvýraznějším společným rysem Stánků prakticky všech modelářských výrobců. Jejím vyjádřením je doslova exploze stavebnic modelů letadel i lodí s čistým, tedy elektrickým pohonem. Jinak ale nebyly k vidění prakticky žádné převratné novinky, což je svým způsobem i pochopitelné vždyť už snad všechno bylo vymyšleno. I tady však výjimka potvrzuje pravidlo: se značnou publicitou uvedla firma IHL MODELLTECHNIK stavebnici Power Victor (obr. 1), což je vlastně RC parašutista s pomocným spalovacím motorem na zádech. Naproti tomu renomovaná firma SIMPROP nevystavovala žádnou novou stavebnici modelu letadla! Obr. 2 K A M J D E V Ý V O J? nebo 1600 mm má ovládaná křidélka a umí prý základní akrobatické obraty, Elektro Pink o rozpětí 2060 mm má ocasní plochy v uspořádání T a je určen především pro rekreační termické polétání, stejně jako EPS 2000 (číslo udává rozpětí v mm), který je dodáván hotový, potažený nažehlovací fólií. Pro všechny modely jsou nabízeny různé alternativy pohonných jednotek, převážně ale s přímým náhonem vrtule. Model o rozpětí 1000 mm pro akrobacii či závod kolem pylonů, který lze postavit ze stavebnice Race Rat, již elektropohonu chtivá veřejnost zná plánek vyšel před časem v časopise FMT. Nabídku firmy doplňují ještě stavebnice motorových modelů Kadett 10 FP na motor 1,6 cm3, Sammy na motor 4,2 až 6,5 cm3 a polomakety kachní delty Eurofighter na motor 4 cm3. Nesmrtelný model Taxi Obr. 3 Obr. 1 Nejobsáhlejší katalog letošních novinek byl k mání na Stánku firmy GRAUPNER, jejíž majitel Johannes Graupner se neustále aspoň během naší návštěvy usmíval. Asi měl proč. Nabídka firmy je skutečně rozsáhlá a pamatuje prakticky na zájemce o všechny modelářské odbornosti (vyjma železnic a plastikových nelétajících maket). Příznivce mode'u skutečných větroňů jistě potěší stavebnice DG 300 Club (rozpětí 2310 mm), Ventus C, zajímavá zatahovacím podvozkem a maketovými" odnimatelnými nástavci na koncích křídla, takže rozpětí je buď 3400 nebo 3740 mm, a ASW 22B 270 o rozpětí 2630 mm, nabízená v klasické verzi nebo jako elektrolet. Na příznivce elektroletu firma letos pamatovala nejvíc: Kluzák Chip o rozpětí MODELÁŘ 4/

25 se dočkal další varianty: Taxi Cub na motor 4 až 6,5 cm3 připomíná slavný letoun Piper. Firma ROBBE jako jedna z mála pamatovala na naprosté začátečníky: Lucky a Tommy jsou stavebnice celobalsových kluzáků s Jedelského křídlem o rozpětí 1000 resp. 700 mm, Bambino o rozpětí 1177 mm má křídlo konstrukční a možnost vzepětí do V i W. Větroň Optimus o rozpětí 1700 mm je již řízen rádiem, stejně jako Habicht o rozpětí 2800 mm s trochu futuristickým překrytém kabiny. Větroň Saphir je nabízen buď o rozpětí 2800 mm jako termický či elektrolet, nebo o rozpětí 2400 mm jako svahový. Pro elektroletce jsou určeny motorový kluzák Gamma o rozpětí 2000 mm, akrobat Speeder E o rozpětí 1100 mm a pylonový speciál Micro-Racer; všechny jsou určeny pro motory s přímým náhonem vrtule, napájené ze šesti či sedmi NiCd článků. Acrobat je elegantní cvičný model na třiapůlku", Pitts Obr. 4 S-1 o rozpětí 1000mm je zřejmě první stavebnicí dvouplošníku pro elektropohon. Na Stánku AERO-NAUT dominoval elegantní Elektro-Akrobat zatím nejúspéšnějšího elektroletce na světě Rudolfa Freudenthalera. Model o rozpětí 1700 mm je určen pro motor Decaperm GT 300 buď ve verzi 12 V (napájení ze 14 článků) nebo 24 V (24 článků). Firma Wik představila stavebnici větroně Kiwi o rozpětí 3500 mm, který může být opatřen unikátní pohonnou jednotkou Top s elektromotorem. MULTIPLEX uvádí na trh stavebnici polomakety DG 500/22 Elan o rozpětí 3380 mm nebo 4480 mm, elektrotrenéra Mirage 550 o rozpětí 1380 mm, lehký větroň Lady o rozpětí 1990 mm a elektrolet Uno o rozpětí 2200 mm. Nekonvenční uspořádání má maketa Moseppl FS 26, vystavená na Stánku firmy MODELLBAU WANITSCHEK. Stavebnice je nabízena ve dvou verzích jako větroň či jako elektrolet s tlačnou vrtulí, v obou případech je rozpětí křídla 3600 mm (obr. 2). Firma KRICK má jedinou novinku s křídlem začátečnický větroň Sunrise o rozpětí 2220 mm. Naopak především na zkušené modeláře myslela firma BAUER MODELLE nabídkou řady dmychadel BM pro motory 6,5 až 15 cm3 s výměnnými rotory o různém počtu lopatek. Nejmenšl typ BM-30-7 dává s šestapůlkou" tah 30 N, největší BM-70- -S s motorem 15 cm3 až 70 N. Na pomezí mezi modelem a hračkou se nachází novinka firmy TRONICO: hotový elektrolet Cessna Sunlight 7 (obr. 3) o rozpětí pouze 480 mm a hmotnosti 185 g, dodávaný s jednoduchou proporcionální RC soupravou, ovládající směrovku. Nejznámější evropská vrtulníkářská" firma SCHLLITER představila akrobatický stroj Magie na motor 10 cm3 s rotorem o průměru 1790 mm; stejnou mechaniku, ale maketovější kabát má Magic Ranger, připomínající skutečný vrtulník Bell Jet Ranger. Tolik aspoň zběžný přehled nejzajímavějších nových stavebnic létajících modelů. Na veletrhu jsou ale představovány i nové RC soupravy. Mezi nimi dominují zařízení s mikroprocesory, která jsou již povinnou" součástí nabídky předních výrobců. V jejich čele je pochopitelné japonská FUTABA, která uvádí na trh novou sérii FC-16, FC-18 a FC-28; poslední dva typy mají vysílače s paměťovými moduly CAMPac. Po zřízení evropského zastoupení firmy zmizela její zařízení z katalogu firmy ROBBE, která ale jde dál svojí cestou a nabízí řadu souprav CX 480. K mohutnému útoku na světový trh nastoupila v posledních létech japonská firma JR, v Evropě známá především z nabídky firmy GRAUPNER. Její souprava MC-18 patři dnes k nejrozšířenějším počítačovým" zařízením na našem kontinentu; proslýchá se dokonce, že její obchodní úspěch pomohl firmě GRAUPNER k překonáni jistých ekonomických potíži. JR jde skutečně s dobou nabízí již učitelské zařízeni, spojujíc! vysilače svétlovodným kabelem, a kabel umožňující připojeni vysílače soupravy MC-18 k osobnímu počítači, což má usnadnit programování pamětí. Téměř nepřehledná je již nabídka modelářských motorů všichni výrobci se snaží uspokojit i ta nejindividuálnější přáni. Výčet novinek by připomínal telefonní seznam, takže se zmíním aspoň o po létech první skutečné novince firmy COX: Queen Bee 0,74 (obr. 4) má zdvihový objem 1,21 cm3 a je dodáván s RC karburátorem a tlumičem výfuku. Vzrůstající zájem o elektrolet pochopitelně zachytili i výrobci motorů. Jistou senzací byla expozice firmy ROBBE, která má nyní exkluzivní zastoupení světoznámého výrobce špičkových elektromotorů pro modeláře H. Kellera. Jeho nové motory mají magnety statoru z neodymu zřejmě se již podařilo vyřešit problémy spojené s tepelnou nestabilitou tohoto materiálu. GRAUPNER rozšířil nabídku o motory se samariumkojoaltovými magnety Ultra 800 (pro napájeni sedmi články), Ultra 900 (7 až 8 ČI.) a Ultra 2000 (16 až 20 ČI.); v řadě Speed jsou motory s klasickými feritovými magnety pro napájení 5 až 10 články a přímý náhon vrtule. Firma Multiplex obohatila svůj katalog o úplnou řadu amerických elektromotorů Astro, dodávaných i s robustními převody. Vladimír Hadač V nabídce pro lodní modeláře se mnoho novinek neobjevilo. Přesto snad jejich popis přispěje k celkové orientaci v dalším rozvoji této stále velmi oblíbené odbornosti. Za klasickou loďařskou firmu je považována dánská BILLING BOATS, jejímiž stavebnicemi si doplňuje sortiment řada modelářských firem. V současné době nabízí 46 stavebnic plovoucích i neplovoucích modelů. ^ Převážná část produkce je zařazena do sérií ř Obr. 5 Obr. 6 MODELÁŘ 4/

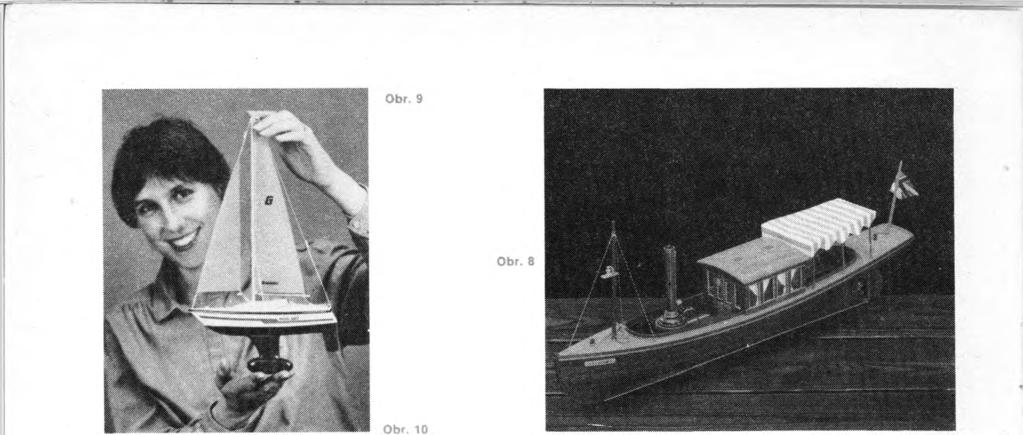

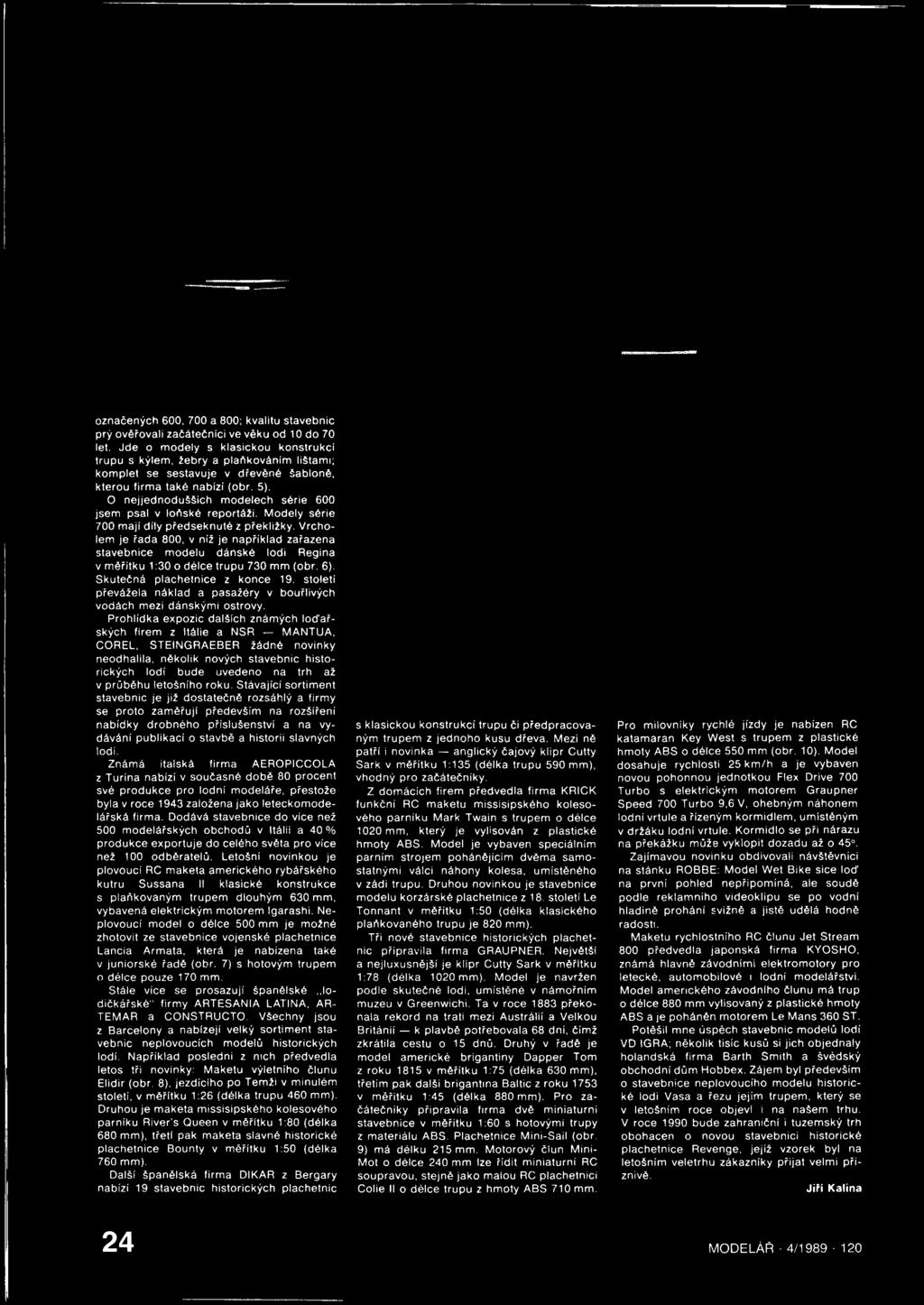

26 označených 600, 700 a 800; kvalitu stavebnic prý ověřovali začátečníci ve věku od 10 do 70 let. Jde o modely s klasickou konstrukci trupu s kýlem, žebry a plaňkováním lištami; komplet se sestavuje v dřevěné šabloně, kterou firma také nabízí (obr. 5). O nejjednodušších modelech série 600 jsem psal v loňské reportáži. Modely série 700 mají díly předseknuté z překližky. Vrcholem je řada 800, v níž je například zařazena stavebnice modelu dánské lodi Regina v měřítku 1:30 o délce trupu 730 mm (obr. 6). Skutečná plachetnice z konce 19. století převážela náklad a pasažéry v bouřlivých vodách mezi dánskými ostrovy. Prohlídka expozic dalších známých loďařských firem z Itálie a NSR MANTUA, COREL, STEINGRAEBER žádné novinky neodhalila, několik nových stavebnic historických lodí bude uvedeno na trh až v průběhu letošního roku. Stávající sortiment stavebnic je již dostatečně rozsáhlý a firmy se proto zaměřují především na rozšíření nabídky drobného příslušenství a na vydávání publikací o stavbě a historii slavných lodí. Známá italská firma AEROPICCOLA z Turína nabízí v současné době 80 procent své produkce pro lodní modeláře, přestože byla v roce 1943 založena jako leteckomodelářská firma. Dodává stavebnice do více než 500 modelářských obchodů v Itálii a 40 % produkce exportuje do celého světa pro více než 100 odběratelů. Letošní novinkou je plovoucí RC maketa amerického rybářského kutru Sussana II klasické konstrukce s plaňkovaným trupem dlouhým 630 mm, vybavená elektrickým motorem Igarashi. Neplovoucí model o délce 500 mm je možné zhotovit ze stavebnice vojenské plachetnice Lancia Armata, která je nabízena také v juniorské řadě (obr. 7) s hotovým trupem o délce pouze 170 mm. Stále více se prosazují španělské,,lodičkářské" firmy ARTESANIA LATINA, AR- TEMAR a CONSTRUCTO. Všechny jsou z Barcelony a nabízejí velký sortiment stavebnic nepíovoucích modelů historických lodí. Například poslední z nich předvedla letos tři novinky: Maketu výletního člunu Elidir (obr. 8), jezdícího po Temži v minulém století, v měřítku 1:26 (délka trupu 460 mm). Druhou je maketa missisipského kolesového parníku River's Queen v měřítku 1:80 (délka 680 mm), třetí pak maketa slavné historické plachetnice Bounty v měřítku 1:50 (délka 760 mm). Další španělská firma DIKAR z Bergary nabízí 19 stavebnic historických plachetnic s klasickou konstrukcí trupu či předpracovaným trupem z jednoho kusu dřeva. Mezi ně patří i novinka anglický čajový klipr Cutty Sark v měřítku 1:135 (délka trupu 590 mm), vhodný pro začátečníky. Z domácích firem předvedla firma KRICK funkční RC maketu missisipského kolesového parníku Mark Twain s trupem o délce 1020 mm, který je vylisován z plastické hmoty ABS. Model je vybaven speciálním parním strojem pohánějícím dvěma samostatnými válci náhony kolesa, umístěného v zádi trupu. Druhou novinkou je stavebnice modelu korzárské plachetnice z 18. století Le Tonnant v měřítku 1:50 (délka klasického plaňkovaného trupu je 820 mm). Tři nové stavebnice historických plachetnic připravila firma GRAUPNER. Největší a nejluxusnější je klipr Cutty Sark v měřítku 1:78 (délka 1020 mm). Model je navržen podle skutečné lodi, umístěné v námořním muzeu v Greenwichi. Ta v roce 1883 překonala rekord na trati mezi Austrálií a Velkou Británií k plavbě potřebovala 68 dní, čímž zkrátila cestu o 15 dnů. Druhý v řadě je model americké brigantiny Dapper Tom z roku 1815 v měřítku 1:75 (délka 630 mm), třetím pak další brigantina Baltic z roku 1753 v měřítku 1:45 (délka 880 mm). Pro začátečníky připravila firma dvě miniaturní stavebnice v měřítku 1:60 s hotovými trupy z materiálu ABS. Plachetnice Mini-Sail (obr. 9) má délku 215 mm. Motorový člun Mini- Mot o délce 240 mm lze řídit miniaturní RC soupravou, stejně jako malou RC plachetnici Colie II o délce trupu z hmoty ABS 710 mm. Pro milovníky rychlé jízdy je nabízen RC katamaran Key West s trupem z plastické hmoty ABS o délce 550 mm (obr. 10). Model dosahuje rychlosti 25 km/h a je vybaven novou pohonnou jednotkou Flex Drive 700 Turbo s elektrickým motorem Graupner Speed 700 Turbo 9,6 V, ohebným náhonem lodní vrtule a řízeným kormidlem, umístěným v držáku lodní vrtule. Kormidlo se při nárazu na překážku může vyklopit dozadu až o 45. Zajímavou novinku obdivovali návštěvníci na Stánku ROBBE: Model Wet Bike sice loď na první pohled nepřipomíná, ale soudě podle reklamního videoklipu se po vodní hladině prohání svižně a jistě udělá hodně radosti. Maketu rychlostního RC člunu Jet Stream 800 předvedla japonská firma KYOSHO, známá hlavně závodními elektromotory pro letecké, automobilové i lodní modelářství. Model amerického závodního člunu má trup o délce 880 mm vylisovaný z plastické hmoty ABS a je poháněn motorem Le Mans 360 ST. Potěšil mne úspěch stavebnic modelů lodí VD IGRA; několik tisíc kusů si jich objednaly holandská firma Barth Smith a švédský obchodní dům Hobbex. Zájem byl především o stavebnice neplovoucího modelu historické lodi Vasa a řezu jejím trupem, který se v letošním roce objeví i na našem trhu. V roce 1990 bude zahraniční i tuzemský trh obohacen o novou stavebnici historické plachetnice Revenge, jejíž vzorek byl na letošním veletrhu zákazníky přijat velmi příznivé. Jiří Kalina 24 MODELÁŘ 4/

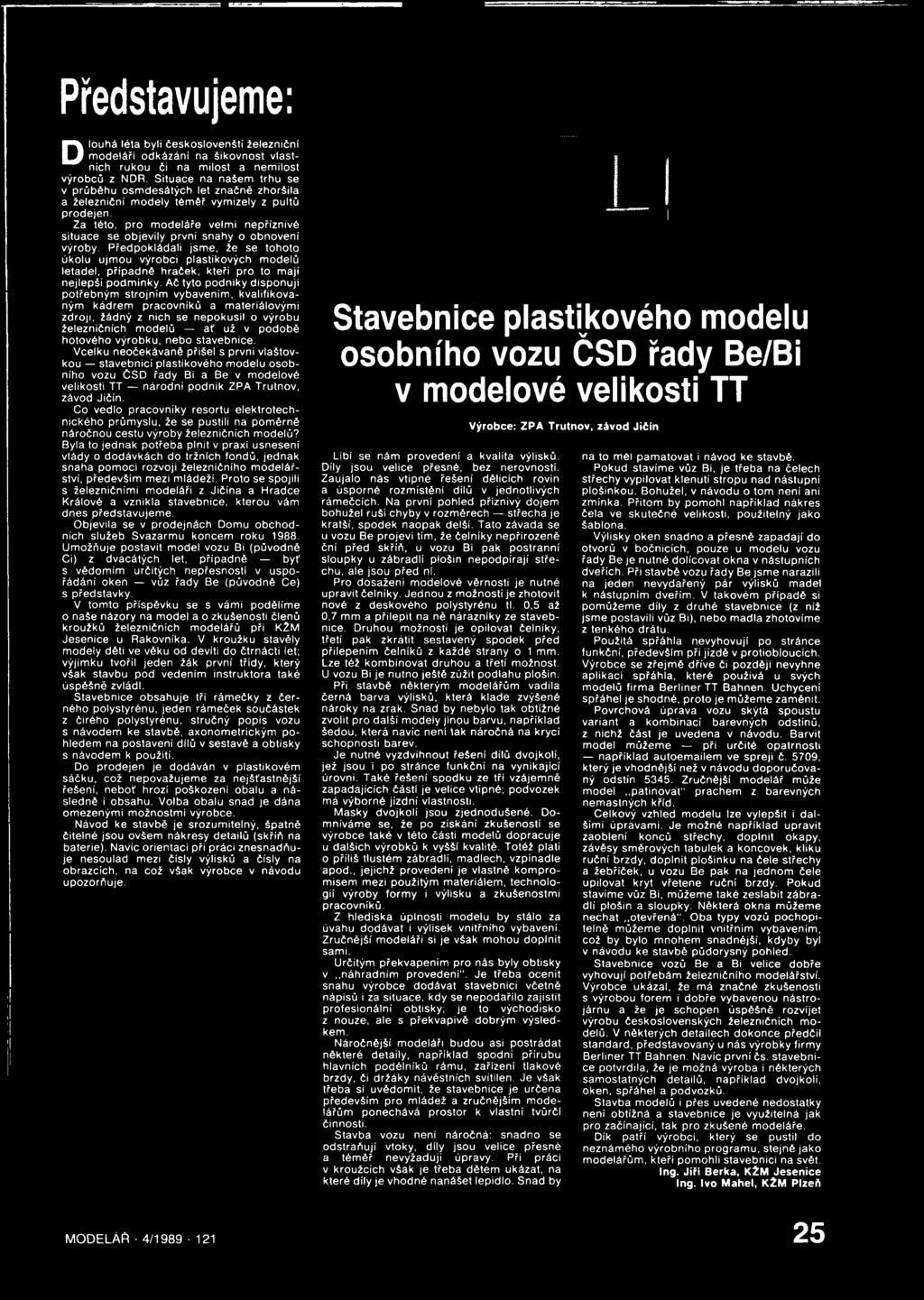

27 Představujeme: Dlouhá léta byli českoslovenští železniční modeláři odkázání na šikovnost vlastních rukou či na milost a nemilost výrobců z NDR. Situace na našem trhu se v průběhu osmdesátých let značně zhoršila a železniční modely téměř vymizely z pultů prodejen. Za této, pro modeláře velmi nepříznivé situace se objevily první snahy o obnovení výroby. Předpokládali jsme, že se tohoto úkolu ujmou výrobci plastikových modelů letadel, případné hraček, kteří pro to mají nejlepši podmínky. Ač tyto podniky disponují potřebným strojním vybavením, kvalifikovaným kádrem pracovníků a materiálovými zdroji, žádný z nich se nepokusil o výrobu železničních modelů - ať už v podobě hotového výrobku, nebo stavebnice. Vcelku neočekávaně přišel s první vlaštovkou stavebnicí plastikového modelu osobního vozu CSD řady Bi a Be v modelové velikosti TT národní podnik ZPA Trutnov, závod Jičín. Co vedlo pracovníky resortu elektrotechnického průmyslu, že se pustili na poměrně náročnou cestu výroby železničních modelů? Byla to jednak potřeba plnit v praxi usnesení vlády o dodávkách do tržních fondů, jednak snaha pomoci rozvoji železničního modelářství, především mezi mládeží. Proto se spojili s železničními modeláři z Jičína a Hradce Králové a vznikla stavebnice, kterou vám dnes představujeme. Objevila se v prodejnách Domu obchodních služeb Svazarmu koncem roku Umožňuje postavit model vozu Bi (původně Ci) z dvacátých let, případné byť s vědomím určitých nepřesností v uspořádání oken vůz řady Be (původně Ce) s představky. V tomto příspěvku se s vámi podělíme o naše názory na model a o zkušenosti členů kroužků železničních modelářů při KŽM Jesenice u Rakovníka. V kroužku stavěly modely děti ve věku od devíti do čtrnácti let; výjimku tvořil jeden žák první třídy, který však stavbu pod vedením instruktora také úspěšně zvládl. Stavebnice obsahuje tři rámečky z černého polystyrénu, jeden rámeček součástek z čirého polystyrénu, stručný popis vozu s návodem ke stavbě, axonometrickým pohledem na postavení dílů v sestavě a obtisky s návodem k použití. Do prodejen je dodáván v plastikovém sáčku, což nepovažujeme za nejšřastnější řešení, neboř hrozí poškození obalu a následně i obsahu. Volba obalu snad je dána omezenými možnostmi výrobce. Návod ke stavbě je srozumitelný, špatně čitelné jsou ovšem nákresy detailů (skříň na baterie). Navíc orientaci při práci znesnadňuje nesoulad mezi čísly výlisků a čísly na obrazcích, na což však výrobce v návodu upozorňuje. Stavebnice plastikového modelu osobního vozu ČSD řady Be/Bi v modelové velikosti TT Výrobce: ZPA Trutnov, závod Jičín Líbí se nám provedení a kvalita výlisků. Díly jsou velice přesné, bez nerovností. Zaujalo nás vtipné řešení dělicích rovin a úsporné rozmístění dílů v jednotlivých rámečcích. Na první pohled příznivý dojem bohužel ruší chyby v rozměrech střecha je kratší, spodek naopak delší. Tato závada se u vozu Be projeví tím, že čelníky nepřirozeně ční před skříň, u vozu Bi pak postranní sloupky u zábradlí plošin nepodpírají střechu, ale jsou před ní. Pro dosažení modelové věrnosti je nutné upravit čelníky. Jednou z možností je zhotovit nové z deskového polystyrénu tl. 0,5 až 0,7 mm a přilepit na ně nárazníky ze stavebnice. Druhou možností je opilovat čelníky, třetí pak zkrátit sestavený spodek před přilepením čelníků z každé strany o 1 mm. Lze též kombinovat druhou a třetí možnost. U vozu Bi je nutno ještě zúžit podlahu plošin. Při stavbě některým modelářům vadila černá barva výlisků, která klade zvýšené nároky na zrak. Snad by nebylo tak obtížné zvolit pro další modely jinou barvu, například šedou, která navíc není tak náročná na krycí schopnosti barev. Je nutné vyzdvihnout řešení dílů dvojkolí, jež jsou i po stránce funkční na vynikající úrovni. Také řešení spodku ze tří vzájemně zapadajících částí je velice vtipné; podvozek má výborné jízdní vlastnosti. Masky dvojkolí jsou zjednodušené. Domníváme se, že po získání zkušeností se výrobce také v této části modelů dopracuje u dalších výrobků k vyšší kvalitě. Totéž platí o příliš tlustém zábradlí, madlech, vzpínadle apod., jejichž provedení je vlastně kompromisem mezi použitým materiálem, technologii výroby formy i výlisku a zkušenostmi pracovníků. Z hlediska úplnosti modelu by stálo za úvahu dodávat i výlisek vnitřního vybavení. Zručnější modeláři si je však mohou doplnit sami. Určitým překvapením pro nás byly obtisky v náhradním provedení". Je třeba ocenit snahu výrobce dodávat stavebnici včetně nápisů i za situace, kdy se nepodařilo zajistit profesionální obtisky; je to východisko z nouze, ale s překvapivě dobrým výsledkem. Náročnější modeláři budou asi postrádat některé detaily, například spodní přírubu hlavních podélníků rámu, zařízení tlakové brzdy, či držáky návěstních svítilen. Je však třeba si uvědomit, že stavebnice je určena především pro mládež a zručnějším modelářům ponechává prostor k vlastní tvůrčí činnosti. Stavba vozu není náročná: snadno se odstraňují vtoky, díly jsou velice přesné a téměř nevyžadují úpravy. Při práci v kroužcích však je třeba dětem ukázat, na které díly je vhodné nanášet lepidlo. Snad by na to měl pamatovat i návod ke stavbě. Pokud stavíme vůz Bi, je třeba na čelech střechy vypilovat klenutí stropu nad nástupní plošinkou. Bohužel, v návodu o tom není ani zmínka. Přitom by pomohl například nákres čela ve skutečné velikosti, použitelný jako šablona. Výlisky oken snadno a přesně zapadají do otvorů v bočnicích, pouze u modelu vozu řady Be je nutné dolícovat okna v nástupních dveřích. Při stavbě vozu řady Be jsme narazili na jeden nevydařený pár výlisků madel k nástupním dveřím. V takovém případě si pomůžeme díly z druhé stavebnice (z níž jsme postavili vůz Bi), nebo madla zhotovíme z tenkého drátu. Použitá spřáhla nevyhovují po stránce funkční, především při jízdě v protiobloucích. Výrobce se zřejmě dříve či později nevyhne aplikaci spřáhla, které používá u svých modelů firma Berliner TT Bahněn. Uchycení spřáhel je shodné, proto je můžeme zaměnit. Povrchová úprava vozu skýtá spoustu variant a kombinací barevných odstínů, z nichž část je uvedena v návodu. Barvit model můžeme při určité opatrnosti například auto em ve spreji č. 5709, který je vhodnější než v návodu doporučovaný odstín Zručnější modelář může model patinovat" prachem z barevných nemastných kříd. Celkový vzhled modelu lze vylepšit i dalšími úpravami. Je možné například upravit zaoblení konců střechy, doplnit okapy, závěsy směrových tabulek a koncovek, kliku ruční brzdy, doplnit plošinku na čele střechy a žebříček, u vozu Be pak na jednom čele upilovat kryt vřetene ruční brzdy. Pokud stavíme vůz Bi, můžeme také zeslabit zábradlí plošin a sloupky. Některá okna můžeme nechat otevřená". Oba typy vozů pochopitelně můžeme doplnit vnitřním vybavením, což by bylo mnohem snadnější, kdyby byl v návodu ke stavbě půdorysný pohled. Stavebnice vozů Be a Bi velice dobře vyhovují potřebám železničního modelářství. Výrobce ukázal, že má značné zkušenosti s výrobou forem i dobře vybavenou nástrojárnu a že je schopen úspěšně rozvíjet výrobu československých železničních modelů. V některých detailech dokonce předčil standard, představovaný u nás výrobky firmy Berliner TT Bahněn, Navíc první čs. stavebnice potvrdila, že je možná výroba i některých samostatných detailů, například dvojkolí, oken, spřáhel a podvozků. Stavba modelů i přes uvedené nedostatky není obtížná a stavebnice je využitelná jak pro začínající, tak pro zkušené modeláře. Dík patří výrobci, který se pustil do neznámého výrobního programu, stejně jako modelářům, kteří pomohli stavebnici na svět. Ing. Jiří Berka, KŽM Jesenice Ing. Ivo Mahel, KŽM Plzeň MODELÁŘ 4/

28 Z nápadníku vedoucího raketomodelářského kroužku Vedoucím raketomodelářských kroužků zvláště těm, kteří pracují v polních podmínkách", tedy bez dílenského zázemí přinesla změna pravidel starosti s opatřením potřebných pomůcek. V našem kroužku se podařilo je zajistit svépomocí. Na trny pro vinutí trupů a motorových redukcí lze použít ocelové trubky bezešvé přesně tažené", jež jsou občas v potřebném rozměru k dostání v prodejnách Ferona. Vhodný je rozměr o průměru 30 x 2 mm pro trupy, 18 x 2 mm nebo 14 x 2 mm pro motorové redukce; trubky jsou z oceli běžné jakosti , přesné podle CSN (úchylky vnějšího průměru i geometrického tvaru jsou v mezích ±0,2 mm, vnější povrch je lesklý, trubka přesně rovnaná). Odřezek trubky o délce asi 400 mm stačí odjehlit, povrch přeleštit jemným brusným papírem a alespoň jedno čelo zarovnat přesně kolmo k povrchu, aby se podle něj mohly srovnávat konce navinutých trubek. Jako odpad z průmyslového podniku lze získat na motorovou trubku v místě jeho uchyceni ještě úzký pásek lepicí pásky. Po vyschnutí acetonového lepidla přelepíme spoje čel a trubky s ohledem na tepelné namáháni od motoru dvousložkovým Lepoxem nebo Epoxy Hotová redukce by měla jít vsunout do trupu mírným tlakem, pro její snazší instalaci je vhodné přední hrany obou čel srazit brusným papírem. Cela po obvodě i vnitřek trubky potřeme lepidlem, redukci zasuneme do trupu asi 2 mm pod jeho okraj a necháme vytvrdnout lepidlo Obr. 1 Obr J Obr. 3 Obr. 5. tl.q i odřezky ocelových trubek se zvýšenou přesností podle CSN s odchylkami průměru do +0,1 mm. Cela motorových redukcí lze dobře zhotovit z kartónu tloušťky 0,7 mm (deska sešitu nebo kalendáře, krabice od bot). V kartónu vysekneme otvor podle trubky pro motor, na vnější průměr čela ostřihneme a slepíme vždy dvě dohromady na tloušťku 1,5 mm, což už vyhovuje pevnostně. Při použití motorové trubky ze čtyř až pěti vrstev lepicí pásky, vinuté na trnu o průměru 14 mm pro motory MM, nebo 18 mm pro motory RM, je pro těsné nasunutí vhodné volit děrovák (vysekávač) o průměru 15, respektive 19 mm. V obchodní síti lze však samostatné dostat děrováky jen do průměru 10 mm, větší jsou pouze v celé sadě o ceně asi 250 Kčs. Pro ostřižení vnějšího průměru čela motorové redukce jsme zhotovili středící přípravek (obr. 1), sestavený z přesně souose slepených koleček o průměru 15 mm, respektive 19 mm, z kartónu tl. 0,7 1, a o průměru 29,5 mm z kartónu nebo překližky 2. Po nasunutí přípravku menším kolečkem do vyseknutého otvoru mohou žáci ostrou tužkou orýsovat větší kolečko a podle rysky pak čelo vystřihnout. (Pro dodržení průměru 30 mm musí ryska zůstat na vystřiženém mezikruží.) Po slepení dvojic mezikruží k sobě začistíme vnější okraj čela brusným papírem. Cela motorových redukcí 3 nasuneme a zalepíme na motorovou trubku 4 s předem zarovnanými konci (obr. 2). Lepíme acetonovým lepidlem a během jeho schnutí několikrát kontrolujeme, zda jsou čela k trubce kolmá. Je-li otvor v čele volnější, navineme Při vyjímání vyhořelého motoru z rakety hrozí větší nebezpečí poškození trupu než dříve, neboť trubka o průměru 30 mm je relativně měkčí. Spoléhat se proto na fixaci motoru v modelu pouze dobrým utěsněním je riskantní. U našich modelů používáme pojistku 5 z ocelového drátu o průměru 0,8. Stačí tvrdý konec neohořelé vánoční prskavky, který zalepíme Lepoxem do předvrtaného otvoru v motorové trubce a ohneme podle obr. 3. Abychom mohli pojistku při zasunováni motoru 8 odehnout, je ve spodním čele 6 redukce vrtákem o průměru 1 mm Na sklonku loňského roku potěšilo Nakladatelství dopravy a spojů příznivce modelové železnice knihou Vladimíra Zusky Modely železnice v terénu. Po této knize nepochybně sáhnou všichni modeláři, kteří se chystají ke stavbě či důkladné rekonstrukci svých kolejišť. V deseti kapitolách, provázených nákresy a fotografiemi, se mohou seznámit jak s názory na konstrukci modelů, tak s osvědčenými technologiemi a stavebními postupy. Autor publikace je modelářské veřejnosti znám svou dlouholetou snahou o důslednou modelovost. a tak nepřekvapuje, že v knize jsou rozsáhlé pasáže věnované zákonitostem modelového provozu. vyfrézován oválný otvor 7 o délce 3 až 4 mm. Do vnitřku motorové trubky 9 zalepíme doraz 10 z odřezku trubky. Balsové hlavice o průměru 30 mm zhotovujeme z hranolů měkčí balsy, kterou lze obrábět broušením na vrtačce (obr. 4). Běžný hranol 11 z obchodní sítě upravíme na potřebný rozměr nalepením odřezků 12 balsových prkének, pokud možno stejné tvrdosti. Do čela hranolu vyvrtáme otvor o průměru 8 mm a hloubce 20 mm, do nějž zalepíme trn 13 z kulatiny o průměru 8 mm z tvrdšího dřeva (tyčka na mávátka nebo tužka kruhového průřezu). Žáci hranol ořežou ostrým nožem podle šablony na přibližný tvar a vedoucí pak hlavice dokončí pilníkem a brusným papírem ve vrtačce. Po dokončení v trnu provrtáme otvor o průměru 1 mm pro přivázání poutači nitě a zbytek trnu odřízneme. Vyseknutá kolečka kartónu o průměru 15 či 19 mm, vzniklá jako odpad při zhotovování čel motorových redukcí, lze po provrtání, potřebného počtu otvorů o průměru 1 mm (obr. 5) navléknout na padákové šňůry, jež se pak tolik nezamotávaji. (ros) Stranou Zuškova zájmu nezůstala ani návěstidla; podnětný je i návrh stavebnicového řešení modelu kolejiště. Ten bude jistě přitažlivý především pro modelářské kolektivy. Vedoucím kroužků mládeže jsou určeny mnohé podněty a doporučení, obsažené ve všech kapitolách, i závěrečné shrnuti, věnované výchovnému vlivu dobrého kolejiště. Pro úplné začátečníky a méně znalé modeláře je připojen rejstřík odborných termínů a seznam zařízení železničních stanic, na něž se při stavbě modelů někdy zapomíná. Knihu Modely železnice v terénu doporučuji nejen vedoucím kroužkům a zkušenějším modelářům, kteří se chystají stavět nová kolejiště, ale i modelářům, kteří už jezdi". Možná, že po přečtení knihy objeví i na svých modelech nedostatky a prohřešky, jichž se dopustili z neznalosti. Náklad výtisků a cena 20 Kčs mě opravňují k předpokladu, že se novinka z NADAS na váhavé nedostane. PH 26 MODELÁŘ 4/

29 POHÁR ÚNOROVÉHO VÍTĚZSTVÍ PO JEDENÁCTÉ Vyškovská raketomodelářská soutěž Pohár únorového vítězství, jejíž 11. ročník se uskutečnil 18. února, bývá určitě nejpočetněji obsazovanou veřejnou soutěží v ČSR. Nejinak tomu bylo i letos: ze sedmdesáti přihlášených startovalo nakonec padesát čtyři soutěžících. Letošní zima sice milovníkům zimních sportů příliš nepřála, ale i bez sněhu přišly za teploty 0 C raketýrům vhod tradiční gulášovka a horký čaj, které pro né pořadatelé ze Vzorné ZO Svazarmu SOUE Zbrojovka Vyškov připravili. Důstojný průběh soutěže podtrhla přítomnost představitelů závodu Zbrojovka Vyškov i zástupců městských orgánů a OV Svazarmu. Vedoucí výprav kladně kvitovali skutečnost, že si ihned po skončení soutěže mohli odvézt domů výsledkové listiny, promptně zpracované na počítači, soutěžící byli zase mile překvapeni hodnotnými cenami, které věnoval ZV ROH Zbrojovky Vyškov. V průběhu soutěže se osvědčila novinka: namísto startovních karet bločky s odtrhávacími lístky pro každé kolo. V kategorii S6A měly premiéru modely o průměru 30 mm. Převážná část soutěžících použila laminátové trupy s dlouhým kuželovým ztenčením ocasní části, hlavice byly většinou rovněž laminátové nebo plastikové. Dařilo se soutěžícím z Senová, kteří obsadili první tři místa. R. Kocurek dokonce zvítězil, přestože v prvním kole zapsal nulu. Podle výsledků, dosažených v zimním období, tedy za podmínek ne zrovna ideálních, lze soudit, že předpokládané snížení výkonů v důsledku zvětšení průměru modelů nebude příliš výrazné. V kategorii S4A se pochopitelně létalo pouze s klasickými modely. Bylo vidět, že přestože se s nimi dlouhá léta nesoutěžilo, podržely si značnou oblibu; velmi dobře s nimi dokázali létat i žáci. Úspěšní byli tentokrát soutěžící z Bánovců nad Bebravou, ale i Senovští znovu ukázali, že výkonnost severomoravských raketýrú roste. Při slavnostním zakončení soutěže účastníci s povděkem vyslechli informaci o tom, že přes výstavbu dálnice, která letos ukrojí pořádný kus letové plochy, hodlají Vyškovští Pohár únorového vítězství pořádat i v budoucnosti. FB VÝSLEDKY Kategorie S4A: 1. ing. J. Žitňan 487; 2. M. Žitňan, oba Bánovce nad Bebravou 434; 3. V. Drnek, šenov 331; 4. M. Hodač st., Třebíč 311; 5. J. Chalupa, Šenov 300 s Kategorie S6A: 1. R. Kocurek 347; 2. T. Indruch 329; 3. V. Drnek, všichni Šenov 325; 4. M. Žitňan, Bánovce nad Bebravou 307; 5. J. Pukl, Vyškov 305 s Celkové pořadí: 1. M. Žitňan, Bánovce nad Bebravou 6; 1. V. Drnek, Šenov 6; 3. Ing. J. Zitňan, Bánovce nad Bebravou 12; 3. J. Chalupa, Šenov 12; 5. J. Pukl, Vyškov 16 b. tv. ročník Celostáti letecké modeláře se uskutečni v rá mládeže 20. kvétna se mohli seznámit láře, váhavějším p mináme, že termin byl určen předevšír včas zaslat předli* Pokud tedy chcete a nezaslali jste pfit Rada modelářství ÚV Svazarmu jednala 9. března 1989 v Praze. Na návrhy odborných komisí schválila změny v jejich složení, které bylo zveřejněno v Modeláři 2/1989. V seznamu členů politickovýchovné komise si proto nahraďte J. Fojtů Z. Benešem, v materiálové komisi je místo J. Kuneše R. Kieslich a místo T. Sládka O. Ziman, lodní komise byla doplněna o J. Franka, trenérem je i J. Miškovič, členem komise raketových modelářů je ještě O. Ziman. Rada uložila odborným komisím zaujmout do 14. září 1989 stanovisko k systému postupových a seriálových soutěží. Rada modelářství schválila dopis zdravotnické komisi ÚV Svazarmu ohledně potvrzení o zdravotní způsobilosti účastníků modelářských soutěží a vzala na vědomí informaci J. Jabůrka o jednání vyšších orgánů Svazarmu. Na základě zkušeností z minulých let rada jmenovala patrony rad modelářství jednotlivých KV Svazarmu. Jsou to pro Prahu ing. VI. Valenta, Středočeský kraj A. Tvarůžka, Jihočeský kraj VI. Hadač, Severočeský kraj K. Jeřábek, Západočeský kraj K. Reischl, Východočeský kraj O. Šaffek, Jihomoravský kraj ing. B. Pazour, Severomoravský kraj L. Walek, Bratislavu VI. Mazák, Západoslovenský kraj Ing. O. Chalas, Středoslovenský kraj E. Čáni, Východoslovenský kraj PhDr. M. Sulc. Rada projednala stav příprav vrcholných soutěží na území ČSSR v roce 1989 Světový pohár v kategoriích volných modelů 1988 V loňském roce se konal první oficiální ročník seriálu soutěží o světový pohár v kategoriích F1A, F1B a F1C předchozí nultý" ročník byl pouze zkušební. Pořadatelem, nebo lépe řečeno garantem seriálu je velmi aktivní subkomise pro volné modely CIAM FAI, jejímž předsedou je známý britský modelář a redaktor specializovaného volňáskářského" časopisu Free Flight News lan Kaynes. Jak už napovídaly výsledky zkušebního ročníku, skončil i první oficiální ročník seriálu nesporným úspěchem a aktivizoval příznivce volných modelů k hojné účasti na otevřených mezinárodních soutěžích. Do loňského ročníku bylo zařazeno celkem devět soutěží: Pohár Pacifiku na Novém Zélandu, Max Men International a Pohár Sierry ve Spojených státech, Dovolená na ledě v Norsku, Skandinávie Open ve Švédsku, Pohár Fulep Sándor v Maďarsku, Pohár vrcholu léta v Nizozemí, Volný let ve Francii, Eifel pohár v NSR a Pohár lzeta Kurtaliče v JugosláviLV Nizozemí se nelétala kategorie F1C. Z celkových výsledků vyplývá, že v kategorii F1A získalo alespoň 1 bod (tj. umístilo se na jedné z vyjmenovaných soutěží do 14. místa) 111 osob. Palmu vítězství si odnesl stejně jako ve zkušebním ročníku Stefan Rumpp z NSR. To je jistě obdivuhodný výkon, vykoupený velkou tréninkovou a zabývala se zajištěním účasti čs. reprezentantů na MS lodních a leteckých (F3D) modelářů v letošním roce. Vzhledem k tomu, že z ekonomických důvodů není možné svolávat častěji jednotlivé komise, přijala RMo zásadu, že mezi zasedáními mohou aktuální problémy řešit předsedové komisí na základě písemných vyjádření členů. RMo ustavila svoje vedení, jehož členy jsou O. Šaffek, ing. VI. Popelář a VI. Mazák. Rada projednala žádosti o pořádání vrcholných akcí v ČSSR v roce 1990 a doporučila tyťo: ME F3B v Popradu (14. až ); srovnávací soutěž automobilových modelářů socialistických zemí v Trenčíně (7. až ), mezinárodní soutěže U-modelů v Hradci Králové, F3A v Bratislavě (6. až 8. 7.), stavitelů plastikových modelů v Trenčíně (13. až ), automobilových modelářů v Trenčíně (17. až ), lodních modelářů v Banské Bystrici (FSR, 7. až 9. 9.) a v Kolíně (F5, červen); mistrovství ČSSR ve volném letu v Lučenci (8. a 9. 9.), F1E v Březně (22. a ), stavitelů plastikových modelů v Prostějově (11. až ), automobilových modelářů ve Slavičíně (15. a ), lodních modelářů v Bakově nad Jizerou (EX a F2, 14. až ) a Rimavské Sobotě (F1, F3 a FSR E, 14. až ) a celostátní klasifikační soutěž F3A v Krnově (23. a ). Celostátní náborová soutěž pro letecké modeláře se uskuteční Rada vyslovila nespokojenost s tím, že komise železničních a raketových modelářů nezajistily pořadatele mistrovství ČSSR v roce 1989 a uložila všem komisím zpracovat do přehled vrcholných soutěží v ČSSR v létech 1991 až Byla přijata zásada, že veškeré změny stávajících pravidel i pokynů musejí být před zveřejněním projednány na zasedání rady. RMo ÚV Svazarmu pověřila rady modelářství ČÚV a SÚV určováním kategorií pro soutěže žáků v rámci STTP. Rada projednala a doporučila žádosti o klubové zahraniční styky v roce pílí a účastí na mnoha pohárových soutěžích. Stefan zvítězil v Maďarsku, doma v Ziilpichu byl druhý za naším Crhou a ve švédsku dvanáctý. Jeho neúspěch na loňském mistrovství Evropy lze přičíst bolestivému výronu v kotníku, který si přivodil při tréninku na nerovném letišti. Na druhém až čtvrtém místě jsou modeláři z USA: druhý je bývalý mistr světa Matt Gewain, o další místo se dělí Jim Bradley s Bobem Isaacsonem. Naprázdno jsme nevyšli ani my: na vynikajícím osmém místě je Ivan Crha, 24. Vosejpka, 36. jsem já a Orel, 70. Pokorný. V kategorii F1B získalo body celkem 107 soutěžících. Zvítězil Walt Ghio z USA, který si spolu s několika dalšími gumáčkáři získal náš obdiv přímo hrdinským létáním ve vichřici v květnu v Maďarsku, kde skončil druhý. Zvítězil na obou soutěžích konaných v USA. Na druhém až třetím místě skončili shodným počtem bodů s velkou ztrátou na vítěze B. Sauter z NSR a známý Bror Eimar ze Švédská. V této kategorii se nikdo z CSSR na bodovaném místě nevyskytuje. Kupodivu dobře obsazená a početná je i skupina motorových modelů: ve výsledkové listině figuruje 78 lidí. S převahou zvítězil Dán Thomas Koster před G. Agrenem ze Švédská a Rogerem Simpsonem z USA, kteří se stejným bodovým ziskem dělí o druhé a třetí místo. Náš Václav Patěk je čtrnáctý. O seriálové soutěže je velký zájem, v letošním roce se bude létat i v kategorii volných svahových větroňů F1E a zřejmě nezůstane jen u nich. V novém sportovním kódu FAI, platném od letoška, je již možnost pořádání seriálů oficiálně zakotvena. Mezi soutěže o světový pohár v kategoriích F1A, F1B a F1C je v letošním roce zařazena i mezinárodní soutěž o Jihočeský pohár, kterou pořádají koncem srpna modeláři v Sezimově Ústí. Ing. Ivan Hořejší MODELÁŘ 4/

30 Povídal jsem si nedávno o modelařině s jedním návštěvníkem naší redakce. Přišla řeč i na stavebnici modelu Tigi. Pochválil ji, a protože i já tento model považuji za vydařený, celkem jsme si notovali. Jenomže pak mne trochu zarazila jeho další slova:,,jen je škoda, že ho nenavrhli tak, aby odpovídal pravidlům A-trojek. Takhle s ním děti, když ho postaví, nemůžou soutěžit." V roce 1983 nás, pracovníky redakce, na zasedání redakční rady její členové kritizovali za vydání plánku školního kluzáku Vega. Uznávali sice, že je pohledný, konstrukčně zdařilý, ale svou velikostí byl mezi A-trojkou a A-jedničkou, takže se s ním nedalo soutěžit. Jako desetiletý kluk jsem si o prázdninách koupil v hračkářství svoji první stavebnici, kluzák Ero II. Ulepil jsem ho, vyběhl na kopec a hodil. Letěl, a já stál s otevřenou pusou a šeptal: Žjóva, to je krása!" Následovaly další: Sídlo, Vážka, Luňák, Albatros, Orlík. Některé jsem házel z kopce, jiné vytahoval na šňůře. Nikdy mě nenapadlo, že bych s nimi mohl, či dokonce měl soutěžit. Sám, jaksi soukromé, jsem se opájel jejich letem a někdy i trochu brečel, když jsem s nimi praštil o zem. Byl jsem, jak se říká, ujetej? Anebo snad jsou děti dnes jiné, než jsme byli my? V druhé polovině šedesátých let se u nás dost létalo s es-dvojkami. Postavil jsem jich hodně, ale soutěží jsem absolvoval tak čtyři pět. Dnes už si ani nevzpomenu, kde byly, natož na jejich průběh. Dobře si zato pamatuji, jak jsme s Jirkou Táborským, Vláďou Hadačem, Pepíkem Šebkem a dalšími kamarády z raketomodelářského kroužku prakticky každý týden chodili létat na Letenskou pláň. Jen tak, o nic a bez stopek. A jak nás to bavilo. RC větroně s pomocným motorem létají už hodně dlouho. Bývalo to pošušňáníčko, stát v podvečer na vonící louce a lehkými dotyky prstů na kniplech řídit model, ozářený zapadajícím sluncem. Před několika léty se oficiálně zavedla kategorie RC V2-PM, a s čím se dnes setkáváme na soutěžích? Kvílející motory, vyhnané na maximum otáček, zapíchávání modelů do země při přistání na cíl. vzrušené debaty o pravidlech, písemné protesty. Aby nedošlo k mýlce, nejsem proti soutěžím v kategorii RC V2-PM, ta mě napadla jen náhodpu. Nejsem proti žádným soutěžím. Jen si tak někdy říkám, zda se z nás kvůli samému soutěžení nevytrácí radost. Čistá, lidská radost jenom z toho, že nám éro letí. Protože ta by měla v soutěži se soutěžením vždycky vyhrávat. Dvojnásobně to pak platí u dětí. Účast na soutěžích a příprava na ně jsou samozřejmě podstatnou složkou práce kroužků mládeže, určitě by však neměly být jedinou. Nejde přece o to, abychom každoročně vychovávali deset nových mistrů světa, není to ostatně ani možné. Děti by měly mít modelařinu rády samu pro sebe, nikoliv proto, že se občas postaví na stupně vítězů. Jsem vděčný Modele a vůbec modelářským výrobcům za to, že čas od času najdou odvahu přijít na trh se stavebnicí nesoutěžního modelu. A je mi moc líto, že nevlastním stavebnici nebo aspoň plánek nesoutěžního Era II nebo Orlíku; ty se mi líbily nejvíc. Sestavil bych je, čas od času s nimi vylezl na kopec, a házel. Sám, jen abych se mohl koukat, jak letí. A kdybych s nimi praštil o zem, tak bych snad i trochu brečel. ZIM NÍ RCV2 PO PÁTÉ Zahájením nové soutěžní sezóny bývá pro pražské modeláře tradičně zimní soutěž RC V2. Na její letošní pátý ročník, který uspořádal 18. února LMK Praha 411, přijeli i modeláři z Mladé Boleslavi, Sedlčan, Berouna a České Lípy, což je v tomto období překvapující. Z 83 přihlášených létalo nakonec 58 soutěžících! Zimní idylu trochu připomínal jen ráno slabý poprašek sněhu. Přesto někteří soutěžící a hlavně časoměřiči vypadali spíše jako eskymáci. Ve frišném" povětří je přece jen nutné se řádně obléknout. O vnitřní teplo a pohodu v žaludku se vzorně starali členové LMK Praha 5-Motorlet s dobře zásobeným bufetem, jenž je při zimní soutěži opravdu nutností. Kategorie H, C02, A3 a AI v ČSSR v roce 1988 Malé volné modely, uvedené v titulku, jsou u nás nejvíce rozšířenými kategoriemi leteckého modelářství. Zabývají se jimi jak začínající modeláři, tak pro oddech od svých" kategorií reprezentanti. V kategorii házedel přibylo proti roku soutěžících! Nejvíce se s házedly létá ve Středočeském kraji (527 soutěžících). Dlouhodoběji úspěšnými sportovci jsou T. Kellner z Brumovic, který v roce 1987 obsadil 1. místo v žebříčku mladších žáků a loni Zimní přestávka a menší vylétanost byla patrná u všech soutěžících. Přihlížející diváci však oceňovali hodně elegantních přistání bez razantního zabodávání modelů. Že by blýskání na lepší časy? Sluníčko, později zatažená obloha i krátká dešťová přeháňka, to byly podmínky, které soutěžící nepřekvapily. Skoro vždy našli aspoň slabý stoupavý proud, který jim zaručil dobrý čas. S letním" výsledkem 1336 b. zvítězil V. Pergler z Dolních Chaber, druhý skončil J. Rajšner z Berouna výkonem 1270 b třetí V. čížkovský z Prahy 411 s 1232 body. Mezi juniory byl nejlepší M. Melena z Prahy-Motorletu (1130 b.) a nejlepší žák J. Sedláček z Klánovic nalétal 895 bodů. JaS zvítězil mezi staršími žáky, dále J. Pitra z Holic v Čechách, který byl v roce 1987 mezi staršími žáky nejúspěšnější a loni obsadil 2. místo. Mezi seniory je bez konkurence ing. D. Garba z Fryčovic: zvítězil jak v roce 1987, tak Kategorie větroňů A3 a AI mají největší zastoupení opět ve Středočeském kraji (A3 248 soutěžících, A1 158). Úspěšný je zejména V. Pavelec z Frýdlantu nad Ostravicí, který v kategorii A1 obsadil v roce místo mezi žáky a v roce 1988 zvítězil opět, tentokrát mezi juniory. Kategorie CO2 je nejvíce rozšířena v Jihomoravském kraji, kde se jí v minulém roce soutěžně věnovalo 40 sportovců. Dobrých výsledků dosahuje P. Vašina z Ústí nad Orlicí, jenž v roce 1987 i 1988 obsadil ve věkové skupině žáků vždy 2. místo. Mezi juniory se daří jeho klubovému kolegovi Co mne zaujalo 28 MODELÁŘ 4/

31 Národní kategorie i lodelů a ta v ČSSR v roce 1988 V kategorii UŠ soutěžilo v ČSR v loňském roce 70 žáku a 15 juniorů, podmínky pro zařazení do žebříčku však splnilo jen 19 žáků a 2 junioři. Soutěži se uskutečnilo 22, dost výsledkových listin, zejména ze soutěží STTP, ale pořadatelé nezaslali. Nejvíce se tato kategorie létá ve Východočeském (23 soutěžících) a Jihomoravském kraji (28). Od letošního roku platí nová pravidla, najdete je v Metodickém listě pro rok 1989 na str. 70. Změněná pravidla kladou větší nároky na pilotní schopnosti soutěžících, což bude dobrou průpravou zejména pro kategorii SUM, ale nejen pro ni. V kategorii SUM létalo 43 žáků, 24 juniorů a 32 seniorů, do žebříčku mohlo být zařazeno 17 žáků, 10 juniorů a 11 seniorů. Soutěží se konalo 38 a pořadatelé se proti roku 1987 podstatně zlepšili: chybí jen výsledkové listiny ze soutěži č. 503 a 506. Kategorie SUM má stále dobrou základnu a špičkoví soutěžící podávají dobré výkony, není jich však mnoho. Vůbec nejlepší byl loni junior š. Tillinger z Olomouce, dobře si vedou sedlčanští žáci, vedeni F. Vinařem. Mezi seniory se nejlepšímu sumkaři" posledních let F. Šimčákovi z Krnova těsně přiblížil pražský P. Drahoš. Létal ostatně dobře už o dva roky dříve, ale Praha ho nikdy do žebříčku nenahlásila. Letos se do něj dostal proto, že,,přestoupil" do Se_dlčan. To je dost smutné konstatování. V kategorii UM létal jeden junior a 19 seniorů, podmínky pro zařazení do žebříčku však splnili pouze 2 senioři. Při nízkém počtu 6 soutěži, uvedených v kalendáři, to ostatně nepřekvapuje. Těžiště činnosti je v Západočeském a Severočeském kraji, částečně i ve Středočeském. Praxe ukazuje, že tato kate- D. Fričovi; ten byl v roce 1987 druhý a loni zvítězil. Senior S. Lesař z Rychnova nad Kněžnou v roce 1987 zvítězil, loni obsadil 2. místo. Jsou samozřejmě i další sportovci ve všech vyjmenovaných kategoriích i věkových skupinách, kteří se každý rok umísťují v popředí žebříčku. Většinou jde o modeláře, kteří se na danou kategorii specializují, ale řada z nich své zkušenosti s malými kategoriemi úspěšně přenáší i na další modely. Na tom, že především čs. větroňáři, zabývající se kategorií F1A, představují dlouhá léta světovou špičku, mají naše malé národní kategorie velký podíl. Drahoslav Štěpánek, trenér ČSR gorie stále dobře slouží jako přechod ze SUM do F4B. Během letošního roku by měla být přepracována pravidla směrem k menší stavební náročnosti a vyššímu hodnocení za letovou část soutěže. V kategorii F4B létalo 24 seniorů, o 7 více než loni. Uskutečnilo se 15 soutěží. Poprvé v historii se také v této kategorii uskutečnil přebor ČSR společně s ostatními kategoriemi FAI U-modelů v Hradci Králové. Skoda jen, že se ho mohl zúčastnit příliš omezený počet soutěžících. V letošním roce platí změny pravidel FAI, najdete je na str. 27 až 31 Metodického listu pro rok V kategorii F4C létalo 49 seniorů, v žebříčku jich bodovalo 29. Z 15 plánovaných soutěží se 2 neuskutečnily. Proti roku 1987 bylo soutěžících o něco méně, ale ti, kteří loni v tabulkách chyběli, neodešli, a v letošní sezóně se s nimi jistě na soutěžích zase potkáme. Letos by se měl v Litomyšli uskutečnit druhý přebor ČSR. Také v této kategorii vstoupily v platnost některé změny pravidel. Jsou uveřejněny rovněž na str. 27 až 31 Metodického listu pro rok Na FAI se již projednávají další změny, ty ale pochopitelně pro letošní rok nepřicházejí v úvahu. V kategorii F4B a F4C jsme v loňském roce vystupovali i na mezinárodním poli: S upoutanými maketami jsme obstáli v Krakově, méně už na mistrovství světa v Kyjevě, až na V.. Kusého. Reprezentanti s RC maketami si vedli výborně v Krakově a rozhodně se neztratili ani na mistrovství světa v italské Goricii. Neznamená to ovšem, že už by nemohli nic zlepšit. V obou těchto kategoriích směřujeme k pořádání mistrovství ČSSR. Závisí to především na zvýšení počtu soutěžících na Slovensku, ale ani v ČSR jich není moc. Na naše reprezentanty snad v obou kategoriích čeká mistrovství světa v Polsku v roce Bylo by ideální vybrat nejlepší z výsledků mistrovství ČSSR, ale to už se nám asi nepovede. O nominaci se tedy bude rozhodovat opět podle výsledků veřejných soutěží, a to už i z letošního roku. Každý z nás, kteří se točíme kolem soutěží v kategoriích upoutaných modelů, ať už jako pořadatel, rozhodčí či soutěžící, může a vlastně by měl přispět k jejich zkvalitnění. Je to velmi potřebné. Nevytvářejme si vlastní výklady pravidel, i bez toho je máme složitější než ve většině jiných kategoriích. Na případné nejasnosti se mě zeptejte, rád odpovím. Se zaváděním pořádku začněme už tím, že výsledkové listiny budeme podle směrnic zasílat do 14 dnů všem, kteří je mají dostat. To by si měli ohlídat i soutěžící, jen tak lze zpracovat dobré žebříčky, na které začátkem každého roku všichni čekají. Radoslav čížek, trenér ČSR Nejlepší mohiloví modeláři ČSR v roce 1988 Do žebříčku byly započítávány tři nejlepší výsledky ze soutěží pořádaných v ČSR, kterých bylo v roce 1988 celkem 108. V loňském roce se začala provozovat nová kategorie RC Buggy terénní RC automobily se spalovacím motorem. V této kategorii již soutěžilo 31 soutěžících. Kategorie RC V1 (85 hodnocených): 1. J. Červenka, Poříčí nad Sázavou, 3506,33 b., 6 soutěží; 2. J. Sedláček, Slušovice, 3437, 4; 3. J. Tuček, Veselá, 2647,33, 3; 4. J. Stočes, Praha 9, 2426,33, 4; 5. J. Kunz ml., Hlučín, , 3; 6. J. Plášek, Praha 2, 1898,66, 5; 7. J. Fojtů, Slavičín, 1874,66, 5; 8. J. Hlavica, Slavičín, 1806, 4; 9. ing. M. Plch, Praha 9, , 3; 10. M. Drtina, Veselá, 1417,66, 5 Kategorie RC V2 (88): 1. J. Tuček, Veselá, 2987,33, 3; 2. J. Fojtů, Slavičín, , 5; 3. M. Drtina, Veselá, 2363,66, 4; 4. J. Červenka, Poříčí nad Sázavou, 2264, 7; 5. M. Ondráček, Brno 3, 1966,66, 5; 6. J. Hlavica, Slavičín, 1911,33, 5; 7. J. Plášek, Praha 2, 1621, 5; 8. J. Sedláček, Slušovice, 1339, 3; 9. J. Plachý, Brno 1, 1192,66, 3; 10. M. Stehno, Praha 2, 1172,33, 4 Kategorie RC E jun. (31): 1. J. Janovský, Praha 2 PSO, 162,79, 9; 2. P. Herold, Benešov, 162,15, 12; 3. F. Grunt, Praha 2 PSO, 162,02, 4; 4. R. Jeníček, Poříčí nad Sázavou, 161,26, 8; 5. P. Pomazal, Praha 2 PSO, 160,04, 5 Kategorie RC Buggy (31): 1. J. Fiala, Kadaň, 1034, 3; 2. V. Vopat, Tušimice, 1034, 3; 3. J. Plachý, Brno 1, 767,66, 4; 4. L. Polák, Zďár nad Sázavou, 693,66, 3; 5. K. Neubauer, Tušimice, 657,33, 3; 6. K. Vondrouš, Kadaň, 615,66, 3; 7. B Veselý, Brno 1, , 3; 8. F. Lamka, Adršpach, 392,66, 5; 9. K. Kasík, Chomutov, 386,66, 3; 10. J. Krejčí, Kadaň, 336,66, 3 Kategorie RC ES (207): 1. V. Strnad, Kdyně, 4199, 16; 2. J. Souček, Praha 9, 3312, 21; 3. P. Bohoněk, Slaný, 3306,66, 18; 4. J. Červenka, Poříčí nad Sázavou, 2826,66, 10; 5. J. Pětík, Praha 2, 2192,33, 11; 6. J. Jarolímek, Praha 2 PSO, 2190,33, 15; 7. K. Griessl, Praha 4, 2026,66, 21; 8. P. Sýkora, Praha 2, 1953, 20; 9. J. Ondruš, Kopřivnice, 1644,66, 15; 10. V. Vopat, Tušimice, , 9 Kategorie RC E sen. (131): 1. J. Kupka, Praha 2 PSO, 164,04, 12; 2. V. Strnad, Kdyně, 164,04, 12; 3. J. Souček, Praha 9, 163,92, 15; 4. J. Cibulka. Praha 9, 163,66, 8; 5. K. Griessl, Praha 4, , 16; 6. P. Sýkora, Praha 2, 163,44, 15; 7. J. Jarolímek, Praha 2 PSO, 163,32, 13; 8. M. Stehno, Praha 9, 163,14, 3; 9. J. Pětík, Praha 2, 162,87, 10; 10. ing. J. Janovec, Domažlice, 162,66, 7 Zpracoval Jan Kuneš, trenér MODELÁŘ 4/

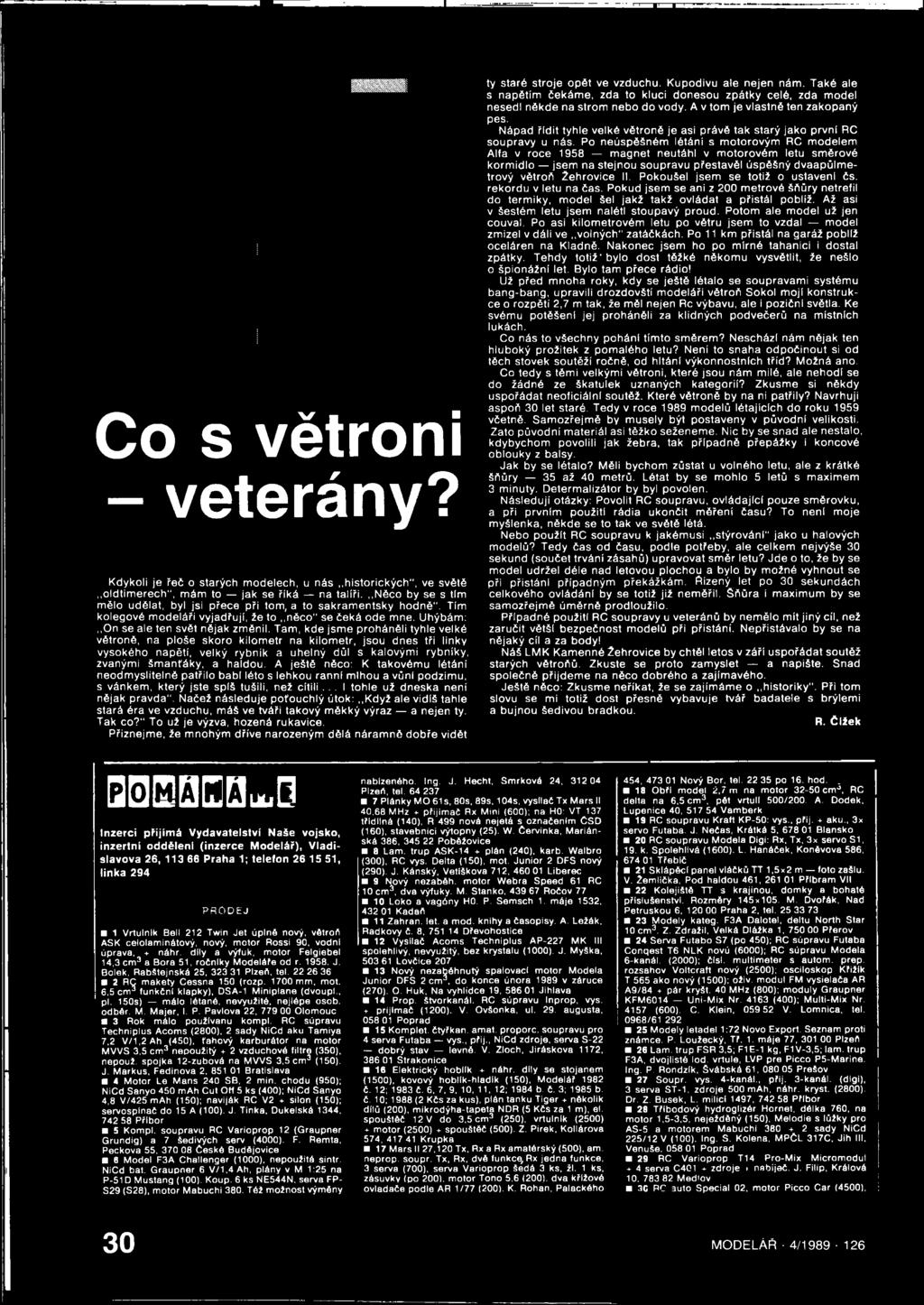

32 Bl Co s větroni - veterány? Kdykoli je řeč o starých modelech, u nás,,historických", ve světě,,oldtimerech", mám to jak se říká na talíři.,,něco by se s tím mělo udělat, byl jsi přece při tom, a to sakramentsky hodně". Tím kolegové modeláři vyjadřují, že to,,něco" se čeká ode mne. Uhýbám:,,On se ale ten svět nějak změnil. Tam, kde jsme proháněli tyhle velké větroně, na ploše skoro kilometr na kilometr, jsou dnes tři linky vysokého napětí, velký rybník a uhelný důl s kalovými rybníky, zvanými Smanťáky, a haldou. A ještě něco: K takovému létání neodmyslitelně patřilo babí léto s lehkou ranní mlhou a vůní podzimu, s vánkem, který jste spíš tušili, než cítili... I tohle už dneska není nějak pravda". Načež následuje poťouchlý útok:,,když ale vidíš tahle stará éra ve vzduchu, máš ve tváři takový měkký výraz a nejen ty. Tak co?" To už je výzva, hozená rukavice. Přiznejme, že mnohým dříve narozeným dělá náramně dobře vidět ty staré stroje opět ve vzduchu. Kupodivu ale nejen nám. Také ale s napětím čekáme, zda to kluci donesou zpátky celé, zda model nesedl někde na strom nebo do vody. A v tom je vlastně ten zakopaný pes. Nápad řídit tyhle velké větroně je asi právě tak starý jako první RC soupravy u nás. Po neúspěšném létání s motorovým RC modelem Alfa v roce 1958 magnet neutáhl v motorovém letu směrové kormidlo jsem na stejnou soupravu přestavěl úspěšný dvaapůlmetrový větroň Žehrovice II. Pokoušel jsem se totiž o ustavení čs. rekordu v letu na čas. Pokud jsem se ani z 200 metrové šňůry netrefil do termiky, model šel jakž takž ovládat a přistál poblíž. Až asi v šestém letu jsem nalétl stoupavý proud. Potom ale model už jen couval. Po asi kilometrovém letu po větru jsem to vzdal model zmizel v dáli ve volných" zatáčkách. Po 11 km přistál na garáž poblíž oceláren na Kladně. Nakonec jsem ho po mírné tahanici i dostal zpátky. Tehdy totiž* bylo dost těžké někomu vysvětlit, že nešlo o špionážní let. Bylo tam přece rádio! Už před mnoha roky, kdy se ještě létalo se soupravami systému bang-bang, upravili drozdovští modeláři větroň Sokol mojí konstrukce o rozpětí 2,7 m tak, že měl nejen Rc výbavu, ale i poziční světla. Ke svému potěšení jej proháněli za klidných podvečerů na místních lukách. Co nás to všechny pohání tímto směrem? Neschází nám nějak ten hluboký prožitek z pomalého letu? Není to snaha odpočinout si od těch stovek soutěží ročně, od hltání výkonnostních tříd? Možná ano. Co tedy s těmi velkými větroni, které jsou nám milé, ale nehodí se do žádné ze škatulek uznaných kategorií? Zkusme si někdy uspořádat neoficiální soutěž. Které větroně by na ni patřily? Navrhuji aspoň 30 let staré. Tedy v roce 1989 modelů létajících do roku 1959 včetně. Samozřejmě by musely být postaveny v původní velikosti. Zato původní materiál asi těžko seženeme. Nic by se snad ale nestalo, kdybychom povolili jak žebra, tak případně přepážky i koncové oblouky z balsy. Jak by se létalo? Měli bychom zůstat u volného letu, ale z krátké šňůry 35 až 40 metrů. Létat by se mohlo 5 letů s maximem 3 minuty. Determalizátor by byl povolen. Následují otázky: Povolit RC soupravu, ovládající pouze směrovku, a při prvním použití rádia ukončit měření času? To není moje myšlenka, někde se to tak ve světě létá. Nebo použít RC soupravu k jakémusi stýrování" jako u halových modelů? Tedy čas od času, podle potřeby, ale celkem nejvýše 30 sekund (součet trvání zásahů) upravovat směr letu? Jde o to, že by se model udržel déle nad letovou plochou a bylo by možné vyhnout se při přistání případným překážkám, Řízený let po 30 sekundách celkového ovládání by se totiž již neměřil, šňůra i maximum by se samozřejmě úměrně prodloužilo. Případné použití RC soupravy u veteránů by nemělo mít jiný cíl, než zaručit větší bezpečnost modelů při přistání. Nepřistávalo by se na nějaký cíl a za body! Náš LMK Kamenné Žehrovice by chtěl letos v září uspořádat soutěž starých větroňů. Zkuste se proto zamyslet a napište. Snad společně přijdeme na něco dobrého a zajímavého. Ještě něco: Zkusme neříkat, že se zajímáme o historiky". Při tom slovu se mi totiž dost přesně vybavuje tvář badatele s brýlemi a bujnou šedivou bradkou. R. Čížek 0a 3 EJ3 Lm J 0 Inzerci přijímá Vydavatelství Naše vojsko, inzertní oddělení (inzerce Modelář), Vladislavova 26, Praha 1; telefon , linka 294 PRODEJ 1 Vrtulník Bell 212 Twin Jet úplné nový, větroň ASK celolaminátový, nový, motor Rossi 90, vodní úprava, + náhr. díly a výfuk, motor Felgiebel 14,3 cm3 a Bora 51, ročníky Modeláře od r J. Bolek. Rabštejnská 25, Plzeň, tel RC makety Cessna 150 (rozp mm, mot. 6,5 cm3 funkční klapky), DSA-1 Miniplane (dvoupl., pl. 150s) málo létané, nevyužité, nejlépe osob. odběr. M. Majer, I. P. Pavlova 22, Olomouc 3 Rok málo používánu kompl. RC súpravu Techniplus Acoms (2800), 2 sady NiCd aku Tamiya 7,2 V/1,2Ah (450), ťahový karburátor na motor MVVS 3,5 cm3 nepoužitý + 2 vzduchové filtre (350), nepouž. spojka 12-zubová na MVVS 3,5 cm3 (150). J. Markus, Fedinova 2, Bratislava 4 Motor Le Mans 240 SB, 2 min. chodu (950); NiCd Sanyo 450 mah Cut Off 5 ks (400); NiCd Sanyo 4,8 V/425 mah (150); naviják RC V2 + silon (150); servospínač do 15 A (100). J. Tinka, Dukelská 1344, Příbor 5 Kompl. soupravu RC Varioprop 12 (Graupner Grundig) a 7 šedivých serv (4000). F. Remta, Pecková 55, české Budějovice β Model F3A Challenger (1000), nepoužitá sintr. NiCd bat. Graupner 6 V/1,4Ah, plány v M 1:25 na P-51D Mustang (100). Koup. 6 ks NE544N. serva FP- S29 (S28), motor Mabuchi 380. Též možnost výměny nabízeného. Ing. J. Hecht, Smrková 24, Plzeň, tel Plánky MO 61s, 80s, 89s, 104s, vysílač Tx Mars II 40,68 MHz + přijímač Rx Mini (600); na HO: VT 137 třídílná (140), R 499 nová nejetá s označením ČSD (160), stavebnici výtopny (25). W. červinka, Mariánská 386, Poběžovice 8 Lam. trup ASK-14 + plán (240), karb. Walbro (300), RC vys. Delta (150). mot. Junior 2 DFS nový (290). J. Kánský, Vetíškova 712, Liberec 9 Nový nezabéh. motor Webra Speed 61 RC 10 cm3, dva výfuky. M. Stanko, Ročov Loko a vagóny HO. P. Semsch 1. máje 1532, Kadaň 11 Zahraň, let. a mod. knihy a časopisy. A. Ležák. Radkovy č. 8, Dřevohostice 12 Vysílač Acoms Techniplus AP-227 MK III spolehlivý, nevyužitý, bez krystalu (1000). J. Myška, Lovčice Nový nezaběhnutý spalovací motor Modela Junior DFS 2 cm3, do konce února 1989 v záruce (270). O. Huk, Na vyhlídce 19, Jihlava 14 Prop, štvorkanál. RC súpravu Inprop, vys. +- přijímač (1200). V. Ovšonka, ul. 29. augusta, Poprad 15 Komplet, čtyřkan. amat. proporc. soupravu pro 4 serva Futaba vys., přij., NiCd zdroje, serva S-22 dobrý stav levně. V. Zloch, Jiráskova 1172, Strakonice 18 Elektrický hoblík + náhr. díly se stojanem (1500), kovový hoblík-hladík (150), Modelář 1982 č. 12; 1983 č. 6, 7, 9, 10, 11, 12; 1984 b. č. 3; 1985 b. č. 10; 1988 (2 Kčs za kus), plán tanku Tiger + několik dílů (200), mikrodýha-tapeta NDR (5 Kčs za 1 m), el. spouštěč 12 V do 3,5 cm3 (250), vrtulník (2500) * motor (2500) + spouštěč (500). Z. Pírek, Kollárova 574, Krupka 17 Mars II 27,120 Tx, Rx a Rx amatérský (500), am. neprop. soupr. Tx, Rx, dvě funkce, Rx jedna funkce, 3 serva (700), serva Varioprop šedá 3 ks, žl. 1 ks, zásuvky (po 200), motor Tono 5.6 (200). dva křížové ovladače podle AR 1/77 (200). K. Rohan, Palackého 454, Nový Bor, tel po 16. hod.. 18 Obří model 2,7 m na motor cmj, RC delta na 6,5 cm3, pět vrtulí 500/200. A. Dodek, Lupenice 40, Vamberk 19 RC soupravu Kraft KP-50: vys., přij. + aku., 3x servo Futaba. J. Nečas, Krátká 5, Blansko 20 RC soupravu Modela Digi: Rx. Tx, 3x servo S1, 19. k. Spolehlivá (1600). L. Hanáček, Koněvova 586, Třebíč 21 Sklápěcí panel vláčků TT 1,5x2 m foto zašlu. V. Žemlička, Pod haldou 461, Příbram VII 22 Kolejišté TT s krajinou, domky a bohaté příslušenství. Rozměry 145x105. M. Dvořák, Nad Petruskou 6, Praha 2, tel Modely kateg. F3A Dalotel, deltu North Star 10 cm3. Z. Zdražil, Velká Dlážka 1, Přerov 24 Serva Futabo S7 (po 450); RC súpravu Futaba Conqest T6 NLK novů (6000); RC súpravu Modela 6-kanál. (2000); čísl. multimeter s autom. prep. rozsahov Voltcraft nový (2500); osciloskop Křižík T 565 ako nový (1500); oživ. modul FM vysielača AR A9/84 + pár kryšt. 40 MHz (800); moduly Graupner KFM6014 Uni-Mix Nr (400); Multi-Mix Nr (600). C. Klein, V. Lomnice, tel. 0968/ Modely letadel 1:72 Novo Export. Seznam proti známce. P. Loužecký, Tř. 1. máje 77, Plzeň 28 Lam. trup FSR 3,5; F1E-1 kg, F1V-3.5; lam. trup F3A, dvojlisté lod. vrtule, LVP pre Picco P5-Marine. Ing. P. Rondzík, švábská 61, Prešov 27 Soupr. vys. 4-kanál., přij. 3-kanál. (digi), 3 serva ST-1, zdroje 500 mah, náhr. kryst. (2800). Dr. Z. Busek, L. milicí 1497, Příbor 28 Tříbodový hydroglizér Hornet, délka 760, na motor 1,5-3,5, neježděný (150), Melodie s lůžky pro AS-5 a motorem Mabuchi sady NiCd 225/12 V (100). Ing. S. Kolena, MPČL 317C, Jih III, Venuše, Poprad 29 RC Varioprop T14 Pro-Mix Micromodul * 4 serva C401 * zdroje -i nabíječ. J. Filip, Králová Medlov 30 PC auto Special 02, motor Picco Car (4500), 30 MODELÁŘ 4/

33 AERO, koncern čsl. let. průmyslu Nabízíme: MOTORLET, koncernový podnik, Závod Jana Svermy, Praha 5 Jinonice přijme za výhodných platových podmínek v náboru prováděném organizací ve stanovených oblastech (Východočeském kraji, Severomoravském kraji a Jihomoravském kraji) včetně výhod a dále ve volném náboru pracovníky pro profese: obráběče kovů; provozní zámečníky; soustružníky; frézaře; brusiče-leštiče; kval. prac. do nástrojárny; skladové dělníky; řidiče motorových vozíků; instalatéry; recepční do podn. ubytoven; ženy do mazací skupiny; řezače papíru do tiskárny; rozmnožovačky do reprogr. stř.; knihaře; zámečníky; zámečníkysvářeče; lakýrníky; kaliče; galvanizéry; revolveráře; brusiče; vrtaře; pracovníky do stěhovací skup.; muže i ženy do závodní stráže; ženy do výdejen nářadí; pomocné síly do závodní jídelny; uklízečky; manipulační dělníky. závodní stravování (výběr 3 základních jídel a 2 diet); pro pracovníky je k dispozici závodní poliklinika včetně odborných lékařů; letní a zimní rekreace, tuzemská i zahraniční; letní pionýrský tábor; možnost využití krytého bazénu; sauna, masáže pro zaměstnance zdarma; pro mimopražské zájemce zajistíme. přechodné ubytování v moderní podnikové ubytovně; možnost přidělení podnikového nebo družstevně stabilizačního bytu podle pracovních výsledků a sociálních podmínek v době od 2 do 5 let. Organizační zajištění: Poskytování náležitostí pracovníkům získaným náborem prováděným organizací ve vybraných oblastech je stanoveno výnosem FMPSV ze dne , č.j. FV/1-1046/ a vyhláškou FMPSV č. 33/1974 Sb. Podrobné informace na adrese: Motorlet, k.p., Závod Jana Svermy, Praha 5-Jinonice nebo telef, na číslech ; ; ; Doprava k podniku: Metrem trasa,,b, stanice Svermova. RC elektru motor RS 540, SD schwarz (1000), RC súpravu Robbe Colt Junior komplet FM servá Futaba S-28 (5400), sintr. aku. 1,6 2 Ah, 16 ks (po 100). L. Novosedllk, Rybalkova 18, Bratislava 31 RC modely Miky. Tremplk i jiné. Startbox na RC auta, či vym. za model, materiál. M. Vondráček, s. Míru 15, Odry 32 Předám větroň AS-86 na dialkové ovladanie v stavebnici. M. Sver, Tajovského 54, Zlaté Moravce, tel , volať po obede 33 RC soupravu Acorns AP 440 FM + 4 serva + zdroje (4000). L. Hurník, 1. května 986, Ostrava-Polanka 34 Nový motor MVVS 2,5 GR (300), lamin, kryt motoru na Stark Turbulent (60), skriňu na vys. WP-23 i s ovládačmi (350), koncovku žhav. podra MO 8/85 výhodná pre auta (70), nový model 4polo na 3 funkcie (300). J. Mičko, C II 95/63-16, Dubnice nad Váhom 35 Modely Novo 1:72 nesest. Koupím na hist, loď zdobení, déla a pod. + plán. Stavebnici raketoplánu. J. Honzák. Kamnářská 6, Blansko 36 Kompozitové trubky nosníky chvostových ploch na F1A, v pastelových farbách s konečnou úpravou. J. Hudcovič, Hurbanova 2468/10, Piešťany 37 Benzinový motor 50 cm3, tyristorové zapalováni, nový, upravený - 2 vrtule. A. Nečas, Nádražní Blansko 38 Amat. čtyřkanálový vysílač + přijímač + pouzdro na baterie -* 2 serva ST-1 (v záruce) jen kompletní (2200). R. Sokola, J. Fučíka 1328, Moravské Budějovice 39 RC soupravu Simprop SAM 27 FM, zdroje, serva, motory, bližší informace za známku. J. Zlámaný, Jabloňová 2, Praha Pneu RC buggy (100) + disky plast, hmota (30), originál volnoběžné ložisko HFL x12x22 (350), ložiska 623, 624 ZZ, 625 ZZ, 626, 607, 608 Z, 10x22x6, Lexan. karosérie BMW M1 1:12 (100). A. Konečný, Palánek 115, Vyškov 41 Nový OS Max 21 VFR ABC 1.5 HP s tahovým karburátorem (4500), HP 4 cm3 4-takt nový (2500), 10 ks Tamiya 1200 mah po (35), DKZ 600/4,8 V (300), pult na vysílač (150), serva Acorns (500), přijímač Futaba 4-kanál. 40 MHz FMSS (1000). F3D Dirty Bi rty - MVVS 6.5 ABC laděný výfuk (900), startbox se žhavením, čerpadlem paliva a starším zdrojem 12V/9Ah (400). P. Rak, Třískalova Brno-Lesná 42 RC auta VCS 1:8 s MVVS 3.5 ABC + Lexan BMW M1, RC auto Dunne Buggy 3,5 cm3, velké množství plánů řady Modelář S (plány jen v celku) MODELÁŘ 4/ možná výměna za vario 0 5 m/s či padák pro ZK doplatek. V. Chvostka, Strakonice III/ Tři motory Mabuchi 550 RS (po 80), stavebnici Vega (490), rozestav. Graupner Terry (450), nažehlov. fólie NDR žl., oranž., černá, čirá (po 50), polská kniha o elektroletu (56), katalog Robbe 87 (200). J. Bartoněk. Slovinská 45, Brno, tel Kval. plány na vlajkovou loď admirála K. Kolumba Santa Maria z r (6 A1 + popis. M 1:50), (160 + pošt.) a další plány histor. plachetnic, seznam za známku. J Tušnar, Libušino údolí Brno 45 RC soupravu 5-kanál Acorns AP 440 FM (2800), 6 ks serv Acorns (2800) vše perfektní. Z. Hanačík, nábřeží Pionýrů 3716, Gottwaldov 46 Burago M 1:43 a knihu Karate. T šoltés, Bátka Novů kompl. jap. 4-kanálovú súpravu AM Stac-4 Sanwa 40 MHz, 53.k., 2 mini IC serva + 2 normal IC serva + přijímač 4-kanál + dobij, káble + 12 ks NiCd Varta 501 RS ø 14x50 mm (ceruzkové) + vyp. s púzdrom bat. + zvlášť 8 ks bač. Varta 501 RS 0 14x50 mm 2 ks káblik Robbe Best. Nr ks Robbe vyp. s káblikmi Best. Nr Napište doporučené. J. Cuchor, šúty č. 6, Bratislava-Vajnory 48 Vysílač T6 AM27 + přijímač R6 AM27, přijímač R4 AM27, 6 ks serva Acorns, pult vysílače a náhradní zdroje 900 mah, jen v celku (5700). J. Bříza, Soukalova 594, Benátky nad Jizerou 49 RC soupravu dálkového ovládání modelů ZU 2653 jednokanál. Zakoupená počátkem r. 88. Dosud nepoužitá sleva. V. Soukup. Kruh 179, Roztoky u Jil. 50 Dvoukanálovou soupravu Acoms přijímač + vysílač (1800) a 2 serva Acoms (1000), vše 2x použité. RC model Brabham s motorem 2,5 GR čuďák, rychlý (100), startovací motor + dvé baterie (700). motor z vysavače vhodný na model, motorovou pilu (250), úplně nový nepoužitý motor 2.5 DF (400), 3 1 metylalkoholu (100). J. Vaněk, Osvoboditelů 1238, Kopřivnice 51 Raduga 10 ABC nový (800), MVVS 2,5 D7 (90), Vltavan 5 (40), AgZn 3 Ah (300). R. Švancar, Pod hájom 1093/74, Dubnica nad Váhom 52 Amatérskou čtyřkan. RC soupravu Inprop + poškozený RC model Pony s MVVS 2,5 + množství mod. materiálu, plány apod. levné. M. Kubů, Fučíkova 532, Mělník 53 Neodpruž. auto RC V1, V2 motor 3,5 ABC. náhrad, diely včetne 3 párov pneu., spojok, 5 karoserií, startbox (2900). D. Hayden, Presefany 476 KOUPĚ 54 Kompletní nevázané ročníky Modelář do roku 1984 včetně, knihu Die Kolumbusschiffe. Nabídněte. Ing. S. Freibert, Dlouhá 511, Trutnov 55 Stavebnici Porsche a lexanovou karosérii vše M 1:12. A. Moucha. Za kovárnou č. 4, Praha 10. tel linka Cas. Modelář č. 8 r. 1972, popř. celý ročník. A. Kostík, Radhošťská Praha 3 57 Motor Enya 3,5 cm3 nebo OS Max 3,5 cm3, přijímač Varioprop jednokostku. F. Svejnoha, Formánkova 1654, Praha 8, tel Na TT jakékoliv poškozené a nepojízdné modely lokomotiv i vozů. M. Maciga, Hakenova 1388, Hranice 59 Kvalitní trup na maketu větroně pro rozp. asi 3m s průhlednou kabinou. L. Pivoda, Průhonice Benzínový motor + vrtule, cm3, pro pohon obřích modelů. J. Průcha, Budovatelská 1026, Blatná 61 Kompl. dokumentaci pro stavbu vrtulníku typu H2 z NSR. J. Rohlena, Jarošova 2162, Varnsdorf 4 62 Motory Cox Tee Dee 0,10 (0,16 cm3), Tee Dee 0,20 (0.33 cm3), Babe Bee/1446 (0,8 cm3), i poškozené, popř. náhr. díly. Dále detonační i žhavicí motory do objemu 0,9 cm3. I. Šrámek, ul. J. Šímy 780, Jaroměř 63 Novou soupravu, jen špičkovou, pro náročné, možno i bez serv. L. Toman. Klostermanova 649, Nýrsko 64 Náhr. díly na motor Super Tigre X.21 RE Car, především ojnice, písty a vložky válce, el. lup. pilku tov. výroby. V. Dufek. Hollého 41, Holič 65 Plakáty železn. lokomotiv, hlavně parních Možná výměna za slepovánky a atlasy (seznam zašlu) nebo podle dohody. P. Jukas, Ratiboř č Duralové trubičky o vnějším průměru 6 a 4 mm. J. Smetana, Ježkova 913, Liberec 6 67 Modely bojové techniky 1:72 firmy ESCI. neslepené. K. Pavlů, Školní 497/C, Stětí 68 Na TT domy, lampy, BR 35, T 435, 1 tlačítkový ovládací panel, 2 mechanické semafory, posypový materiál, duby. 1 pár závor, figurky. A Mazula, Svabinského 210, Dačice 69 Rózne súčiastky na FSR 3.5; časopisy Modelist konstruktör, aj jednotlivo. A. Koczúr, POO, Medveďov 70 Nový Mabuchi RS-540, přijímač Acoms AP-227. J. Tinka. Dukelská 1344, Příbor (Pokračování na str. 32) 31

34 BSfmøisø Futaba, RC buggy 4x4 3,5 cmj, 1:8, diter., volnob., jen bezv. Dr. P. Vránek, Přímětice 560, bo Znojmo 103 Typy letadel 1:72 Corsair F4V-1 a Dewoitine (Dokončení ze str. 31) a 71 Plánky MO 14s, 40s, 73s, knihy Železniční modelářství I IV nebo jinou modelářskou železn. literaturu. W. Cerwinka, Mariánská 386, Poběžovice m 72 RC V2-PM dobírkou. J. Kánský, Vetiškova 712, Liberec 6 a 73 Přijímač ARA 540 FM + krystal do přijímače FM 50.k. Acoms, případně pár krystalů 50.k. FM Acorns + lanovody pro RC mod. J. Sibor, Sídl. II č. 940, Bystřice n./p. a 74 Modely 1:48 Bf 109G (Otaki, Fujimi) Fw 190D, Me 262B a tanky 1:35 T-34/85 a SU-100. Na výměnu ponukám Me 262A 1:48 Monogram. V. Moll, ZŠ FV, Sabinov a 75 Plast, stavebnici lodi z období II. sv. války a knihy Námořně bitky, Vládcové oceánu, Smrt na všech mořích, Námořní válka, Lodní modely č. 1, 2, 3, 5. M. Jošek, Radová 708, Buchlovice 76 Modely aut Peugeot 405 T16, Ford RS 200, MG Metro GR4, Audi QuattroSI sport, Lancia Delta S4, Mazda 323 4WD, Fiat 131 Abarth, Ford Sierra Cosword, Skoda Favorit 136 L, Skoda 130 RS-LR, VAZ 2105 VFTS skup. B, vše pouze v měřítku 1:24. M. Ondráček. Pozorka 1, Nejdek 77 Metyl, ricín. olej, nažehl. fólii, Modelspan, cvičný větroň 2 3 funkce, přij. Acoms ARA 540 FM. J. Kubišta, Jeníkovice Novou či zánovní kompl. RC soupravu FM pro akrobata, nejlépe Robbe, Futaba, J. Průša, Na Výšině 500, Neštěmice 79 Nesestaveně kity hist, lodí fy Revell, barvy Revell a Humbrol uveďte číslo odstínu, motor Mabuchi 540 uveďte cenu. M. Culek, Školská 1381, Frenštát p. R., tel Přijímač Mod. Digi RX 9.kanál, mikroserva Canon a podobná nebo RC soup, pro raketoplány (stav, cena). J. Kalaš, Bieblova 1, Brno 81 Automodely Matchbox a figurky lidí k železnici v měř. Η0/ΤΤ. J. Kolářský, Lázeňská 704, Stará Boleslav 82 Vše na HO, seznam a cenu. P. Kubíček, Okružní 79, Ústí nad Orlicí 83 El. motory Mabuchi FT-16, FT-26 či jiné autodráhové el. motory zahr. výroby. F. Bednář, Choustník Model na 6,5 cm3 Piper Cub, Cessna, Z-142 apod., nová serva Futaba S-7, S-28, S-29, kola mm. A. Dodek, Lupenice 40, Vamberk 85 Výhybky a křižovatky na HO. K. Kubizňák, A. Zápotockého 8, Jihlava 86 Noviny z let ; knihy edice Archív o leteckých, pozemních a námořních operacích v I. a II. sv. válce. Nabídněte. P. Válka, Ivančická 106, Dolní Kounice 87 Mechaniku Helix s úpravou GH, Modelspan, modely letadel v měř. 1:32, 1:48 a podklady letadla F-16XL. L. Knapčok, Box B-41/5, Košice 3 38 Konektory k servům Multiplex, katalog Multiplex, 5 ks Aku 1,2V/1,2Ah. Ing. V. Novotný, Vondroušova 1169, Praha 6 s 89 Kity letadel F-14, F-15, F-18 1:48. Nejlépe Monogram. D. Voců, Budivojova 17, České Budějovice B 90 Sodstruh točné délky do 60 cm, příslušenství. M. Hlavatý, Husova 1333, Kadaň 91 Plastikové kity motocyklů nesestaveně, sestavené i nekompletní. Výměna možná. V. Honzík, 28. října 27, Lovosice 2 92 Nový motor Enya 3,2. R. Rejlek, V rámech 273, Havlíčkův Brod a 93 Nová serva Futaba, ST-1,4 sintr, aku 500 mah, knihy Němeček 1 5 (i jedn.), Hubáček Invaze, Pacifik v plamenech, Clostermann Velký cirkus, literaturu, dokumentaci, foto, plány let. 2. sv. války nabídněte. R. Višinka Olešnice Nepoužitý motor Webra 10 cm3 LS, kval. podvozek na elektru. Z. Zdražil, Velká Dlážka 1, Přerov a 95 Od fy Matchbox série Superkings modely Racing Car Transporter K-136, K-159, K-160 ve 100% stavu. P. Cigler, Thomayerova 332, Domažlice Novou či zánovní kompl. RC soupravu nejraději PCM (min. 5 funkcí, přepínání výchylek, 2x dvojí výchylka). Ing. Kamrla, Novoveská 1357, Kunovice a 97 Nesestavené plastikové modely letadel He 111, Fw 190, Do 17, Ju 87, Me 262, Lockheed C-130 Hercules, Fairchild A-10A Thunderbolt. I jednotí. uveďte měřítko a cenu. J. Berger, Kotěrova 907, Gottwaldov B 98 0,5 m2 sklotextilu tl. 2 mm, 6 ks Článkov Varta RSH 1,2 V/1,8 Ah. J. Hesek, Brněnská 437, Kúty a 99 Staré mod. motorčeky do zbierky a mod. motor soc. produkcie, kryštály Varioprop FM 27. Ing. P. Rondzík, Švábska 61, Prešov a 100 Dva el. motory Mabuchi RS-550 S. F. Molnár, Lotyšská 4, Bratislava & servá Acoms AS-2. Ing. J. Siničák, Moldavská 11, Košice s 102 RC soupr. Acoms kompl., serva Acoms. D-520. M. Joura, Zahradní 536, Nový Jičín II 104 Modely, plagáty, samolepky amerických traccerov i iné sběratel. Voj. R. Roncak, VÚ 4460, Janovice nad Úhlavou a 105 Dvoukanálovou proporcionální RC soupravu bez serv a zdrojů. J. Skácel, Smečenská 7, Jihlava sintr, aku 1,2 V/500 mah. Nejraději Pananica P-50 AA. Jen nové, nepoužité. V. Němec, Hřiště Přibyslav 107 Výhybku a trojcestnú výhybku HO. V. Nagy, Jilemnického 149, Cierna n. Tisou 108 Katalog Graupner 89, 88. různé konektory a kabely na serva CL, CR, Monocote, kovové vidličky, čerpadlo Perry, synchronverteiler Best. Nr. 3013, žhavicí zdroj Best. Nr Z. šteigl, Závořická 560, Postřelmov I paliva pro mot. se žhav. svíčkou. Spěchá, i jednotlivé. K. Pecen, Rozňák 67, Havlíčkův Brod 110 Kvalitní plán protiponorkovóho křižníku SSSR tř. Moskva, tř. Slawa 1:100 (1:200). J. Marcaník, Nábřeží 510, Otrokovice 111 Modelist-konstruktor (i neúplné ročn.). J. Máca, Ořechová 19, Plzeň, tel Obarvený potahový papír na modely CO2 Japan, Modelspan či Mikalantu v těchto barvách: zel. žl., hnědá, modrá, oranž. J. Vítek, Obránců míru 814, Bechyně 113 Palivo pro žhavíky, nejraději bez oleje. Cenu respektuji. J. šoupal, Vršovice 468, Havlíčkův Brod, tel Nesestav. kity motocyklů zn. Tamiya 1:12, prospekty, katalogy a barvy Revell. J. Tomek, Třešňová 1803, Tachov 115 Plánek č. 77 zákl. řady Modelář za 4 Kčs. F. Nedorost, A. Zápotockého 785/II, Jindřichův Hradec 116 Elektrolet nebo lam. trup a plánek. Popis, cena. V. Vágner, Trávník 1992, česká Třebová 117 Servo Futaba a iné; ΙΟ NE544, B654D, NiCd Asahi 1,2, sklop. vrt. pro ellet. R. švancar, Pod hájom 1093/74, Dubnica n. Váhom 118 Dvě serva ST-1 nebo Futaba, jen v perfektním stavu. M. Trpík, Strážovice 127 COflEP)KAHME / INHALT / CONTENTS 119 Stavební plánky větroňů a mot. modelů na 1-kanál. nabídněte. P. Hampejs, Příbram V/278 VÝMĚNA 120 Za pěkný model el. větroně pro 7 ČI. dám buď Cox Tee Dee 0,3 cm3 nebo digit, otáčkoměr s měřidlem do 100 V a 10 A ze staveb. Web NDR. F. šubrt, Fučíkova 260/5, Mnichovice 121 Za bezv. kompl. PCM soupravu, s možností mixáže alespoň dvou funkcí a 4 maxiserva, dám 5-ti povelovou soupravu Acoms + model vrtulníku Helix s GH hlavou a motorem HB61, nebo vrtulník podle foto Baron s Enya 40 a kolekt. pákou řízení, nebo Piper Cub 1:6 se 4-takt. šoupátkovým dvouválcem 13 cm3, nebo jednoduchý dvoupovelový model se 4- takt. šoupátkovým 6,5 cm3 motorem a spouštěčem, nebo samokřídlo Mitchell Wing s Enya 40. Mimo Helixe a Enya vše vlastní prototyp. J. Klewar, Hor. Lipka 2, Králíky 122 MiG-25 E 1:144 ze Fw 90 ři Zero 1:72. L. Vaňha, A. Zápotockého 14, Jihlava 123 Starší motory do sbírky seznam za známku za serva Futaba apod. Ing. J. Hecht, Smrková 24, Plzeň, tel Vym. či prod. kov. modely automobilů SSSR 1:43 za kity letadel nebo bojovou techniku v měřítku 1:72. V. Levý, Krahulecká 134, Družec-Doksy 125 Nový RC model Trempík podle plánku Modelář za RC větroň. Jednotlivě NiCd články Sunrise 1,2 V/1,2 Ah za NiCd články 1,2 V/180 (225) mah. Nebo prodám a koupím. P. Sajdl, SNP 12, Ústí n. Labem 126 Mabuchi 550 S za 2 záchov. Mabuchi 380 nebo 2 záchov. FT-16 + doplatek, J. Papež, Jungmannova 614, Klatovy 127 ND Fiat 500, Simca, Moskvič, škoda, staré Světy motorů, vadná motorová pila, kompaudní stéračové motory, cyklovače, autopříslušenství za modelářský materiál, motory, serva, RC soupravu, dokumetaci Potez 540. Prodám a koupím. J. Vaculík, Jánského 79, Jeseník Za miniserva dám uhlík, tkaninu, kevlar. roving. R. Švancar, Pod hájom 1093/74, Dubnica n. Váhom RŮZNÉ 129 Kdo nabídne plánek na sestavení modelu fy Revell P-51D Mustang čestně vrátím. P. čtvrtečka, Hamerská 141, Litvínov-Hamr BcTynuTenbHan CTaTba í I43 xnyďob h Kpyxíxoe 2, 3 9 MeTaTenbHan MOflenb-xonnn HexocnoBagxoro nnahepa C-1 4, 5 9 yheďhaa xopflobaa Moflenb c αβμγθτθπθμ 2-2,5 cm3 yujka 6, 7 9 ÓĎTn>xxa MOfleneň 8 9 Moflenb fljia copebhobahmň Ha CO, ΧΙ4ΦΜ 3 9 ΠροφΜ/in MU JIM , J1I4CCAMAH 7669, J1A H3MepnTenb Bmkocth axxymynntopa /ιβκτρο/ιβτ ΒΕΓA-3 12, 13 9 PaflHoynpaenaeMaa MOflenb AIŽITOX 14, 15 9 Moflenb fl/iq copebhoeahhm xateropnu ΦΟΡ-Β3,5 ΑΕΟΒΦΜΗΕΚ 16, 17 9 ABHALJMOHHAP TEXHI4KA: Abto>khp I4EPBA L(-30A 18, 19 9 ABTOMOĎH/ib cf)opmy/ia MOHflHAFI KflB-3M 20, 21 9 MejKflyHapoflHaa npmapxa b HtopeHĎepre HoBan cóophan iwoflenb TpaHCnopTHbix cpeflctb Be μ Bh b pa3mepax MOflenei/i TT 25 9 CoeeTbi paxetomoflemuctam 26 9 CopTHBHbie copebhobahmb 27, 28 9 nynoihe abtomoflenmctbi 4CCP 1988 rofla 29 9 CopeBHOBaHHH no HCTOpMHeCKHM ΟΠβΗΘρβΜ ΐ>ΒΒΠΘΗΜΒ 31, 32 9 Leitartikel 1 9 Klubnachrichten 2, 3 9 Wurfmodell des tschechoslowakischen Gieiters S-1 4, 5 9 Schul-Fesselmodell fur Motorantrieb von 2-2,5 cm3 Uška 6, 7 9 Bespannung der Flugmodelle 8 Wettbewerbmodell fiir C02 Hifi 3 9 Profile Miley , Lissaman 7669 und LA 5104E 10 9 Akkus - Kapazitätmesser 11 9 Elektroflugmodell VEGA-E 12, 13 9 RC-Modell Itoh 14, 15 9 Wettbewerbmodell der Klasse FSR-V3.5 Delfínek 16, 17 9 Flugtechnik: Autogiro Cierva C-30A 18, 19 9 Rennwagen Formel Mondial KDV-3M 20, 21 9 Internationale Messe in NOrnberg Neuer Baukasten der Wagen Be und Bi der Modellgrösse TT 25 9 Ratschläge fur Raketen - Modellbauer 26 9 Sportwettbewerbe Beste Automodellbauer der ČSR im Jahre Wettbewerbe fur Oldtimere Segelflugzeuge 30 Anzeigen 31, 32 9 Editorial 1 9 Club news 2, 3 S-1 - a chuck semiscale model of the Czechoslovak glider 4, 5 Uška - a primary C/L model powered by a 2,0-2,5 cm3 engine 6, 7 9 Covering of model airplanes 8 9 HiFi 3 - a high performance CO, powered model airplane 9 9 Report upon the airfoils: Miley , Lissaman 7669, LA 5104E 10 9 Accumulator capacity tester 11 9 Vega-E - an electroflight 12, 13 9 Itoh - an RC plane 14, 15 9 Delfínek - a competition FSR-V3.5 category ship 16, 17 9 Aicraft technology: Cierva C-30A - an autogyro 18, 19 9 Mondial KDV-3M Formula Car 20, 21 9 International Nuremberg Toy Fair New TT kits for the Be and Bi cars 25 9 Rocket modellers guide 26 9 Contest results 27, 28 9 Introduction of the best ČSR car modellers Competitions for oldtimers sailplanes 30 9 Advertisements 31, MODELÁŘ 4/

35 i Boguslaw Makota z Aero klubu Ostrowskiego létal na loňském mistrovství PLR v kategorii upoutaných ma ket s pěkným modelem sovětského letounu Jak-6 Pistácio" Wittman Bonzo vybrousil Siegfried Glockner z NSR celé z pěnového polystyrénu O C O J Ø '.N ' a* V - 7Uo 0 -* Der fliegende Teppich", čili Létající koberec si ι propagační akce i polétání pro radost postavil pat. inřn Rolf Wille z Magdeburgu v NDR Snímky: Ing. A. Alfery, archív ing. Š. Straucha, Z. Janecki, ing. Z. Tomášek, pat. ing. R. Wille i V roce 1986 obohatila firma Lehmann z No rimberku svůj výrobní program zahradních železnic (které většinou jezdí v interiérech) o reflektorový pracovní vagón, který bývá běžně zařazován do tzv. pracovních souprav. Funk ční model je dlouhý 300 mm, reflektor je otočný o 180 kolem svislé osy a o 220 kolem osy vodorovné. Je napájen ze dvou akumuláto ru, uložených v skříni vagónu, jež se automa ticky dobíjejí elektrickým proudem z ko lejnic w Na loňském m istrovství ČSSR v kategor neplovoucích lodních modelů hostoval i Wolfgang Quinger z NSR. Za model lod Wappen von Hamburg získal 90,33 bodu

36 INDEX * Firma WiK předvedla pohonnou jednotku Top pro velké větroně. Pylon s elektromotorem Keller 40/10 a sklopnou vrtulí je opatřen samostatně ovládaným servomotorem, zajišťujícím jeho vysunutí a zasunutí Poslední módou mezi terénními RC automobily jsou obři, byť v měřítku 1:10. Modrý model Crusher s elektrickým pohonem, pochopitelně původem z Japonska, vystavovala firma Graupner 40. mezinárodní veletrh hraček a modelářských potřeb Norimberk 1989 Vodní motocykl Wet-Bike byl letošním trhákem" na Stánku firmy Robbe. Model o délce 600 mm má dvě lodní vrtule, poháněné elektromotorem Mabuchi 540 S; řízen je RC soupravou se dvěma servy Pro akrobacii a závody kolem pylonů je určen Race Rat o rozpětí 1000 mm, zájemce o nácvik akrobacie a soutěžní létání potěší Chip o rozpětí 1500 nebo 1600 mm; obé novinky firmy Graupner jsou poháněny elektromotory, napájenými ze 6 nebo 7 NiCd článků Elektro-Akrobat firmy Aero-naut má rozpětí 1700 mm, hmotnost při napájení hnacího elektromotoru 14 články 2400 g a ladné tvary, pocházející z konstrukční kanceláře dvojnásobného mistra světa v kategorii F3E Rudolfa Freudenthalera
