Strojní vybavení NABÍDKA SLUŽEB V RÁMCI KOOPERAČNÍ SPOLUPRÁCE : KOVOOBRÁBĚNÍ, SVAŘOVÁNÍ, MONTÁŽNÍ PRÁCE, TLAKOVÉ ZKOUŠKY, RTG, LAKOVÁNÍ

Transkript

1 2017 Strojní vybavení NABÍDKA SLUŽEB V RÁMCI KOOPERAČNÍ SPOLUPRÁCE : KOVOOBRÁBĚNÍ, SVAŘOVÁNÍ, MONTÁŽNÍ PRÁCE, TLAKOVÉ ZKOUŠKY, RTG, LAKOVÁNÍ ARMATURKA KRNOV Bruntálská 5, PSČ , Krnov, Česká republika tel.: , fax.: , info@armaturkakrnov.cz

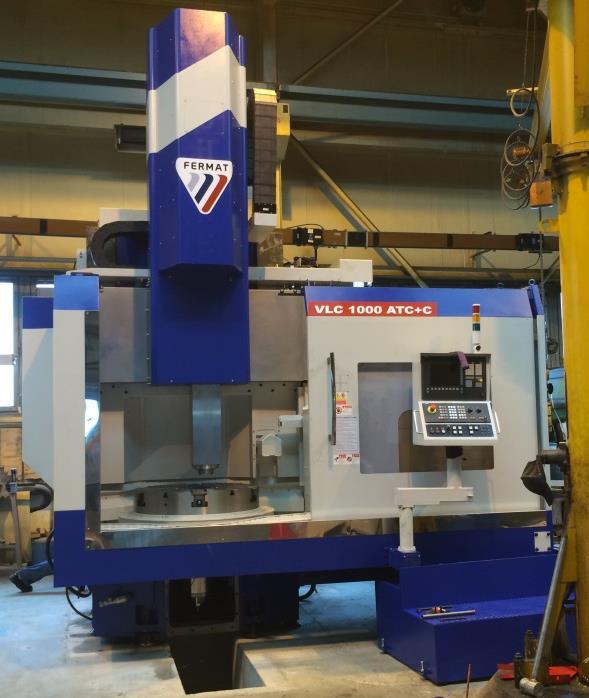

2 Prezentace možností obrobny 1. Vertikální soustruh (karusel) VLC 1000 ATC + C Průměr upínací desky : mm Max. průměr soustružení : mm Max. výška soustružení : 700 mm Počet poloh zásobníku : 16 Max. hmotnost obrobku : kg Náhon rotačních nástrojů (vrtání,řezání závitů apod.) 2. Vertikální soustruh (karusel) VLC 1200 ATC Průměr upínací desky : mm Max. průměr soustružení : mm Max. výška soustružení : mm Počet poloh zásobníku : 12 Max. hmotnost obrobku : kg

3 3. Vertikální soustruh (karusel) VLC 1600 ATC + C Průměr upínací desky : mm Max. průměr soustružení : mm Max. výška soustružení : mm Počet poloh zásobníku : 48 Max. hmotnost obrobku : kg Náhon rotačních nástrojů (vrtání,řezání závitů apod.) 4. Soustruh SF 102 CNC Parametry stroje : Max. oběžný průměr : nad ložem mm bez můstku mm nad suportem 676 mm Max. točná délka : mm Šířka vyjímatelného můstku : 372 mm Automatický výměník poháněných nástrojů : 12 pozic Max. hmotnost obrobku : kg

4 5. Univerzální hrotový soustruh SN 71C/2000 Parametry stroje : Oběžný průměr nad lůžkem : 710 mm Oběžný průměr nad suportem : 420 mm Oběžný průměr v přelomení : 960 mm Vzdálenost hrotů : mm Max. hmotnost obrobku : kg 6. Univerzální hrotový soustruh SN 50C/1500 CE Oběžný průměr nad lůžkem 500 mm Oběžný průměr nad suportem: 270 mm Oběžný průměr v přelomení: 700 mm Vzdálenost hrotů: mm Max. hmotnost obrobku: 300 kg 7. Bruska na plocho BRH 50/1500 CNC Upínací plocha stolu: 500 x mm Vzdálenost osy vřetena od plochy stolu: max. 675 mm Brusný kotouč průměr x díra x šířka: 350x127x40-80 Největší šířka složeného brousicího kot.: 200 mm Otáčky brousícího kotouče: min.-1

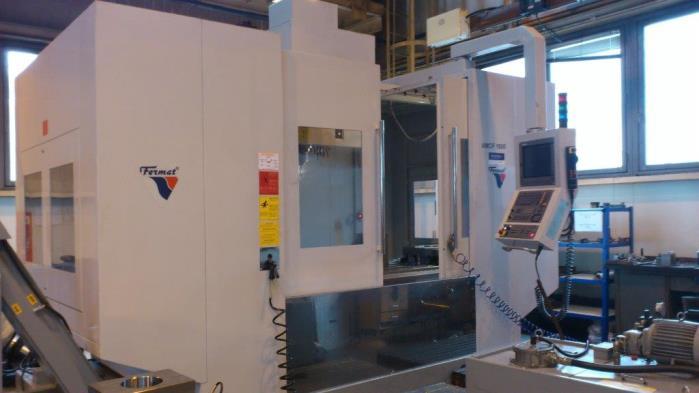

5 8. Obráběcí centrum VMCF 1600 Rozměry stolu: x 900 mm Vzdálenost stůl-podlaha: mm Nosnost stolu: kg T-drážky (š x rozteč x počet): 18x150x6 mm Kužel vřetena: ISO 50 Otáčky vřetena: ot./min Kapacita zásobníku nástrojů: Obráběcí centrum VMF-1000 CNC Rozměry stolu: 1200 x 500 mm Vzdálenost stůl-podlaha: 880 mm Nosnost stolu: 800 kg T-drážky (š x rozteč x počet): 16x86x5 mm Kužel vřetena: ISO 40 Vnitřní průměr ložiska vřetena: 70 mm Otáčky vřetena: ot./min Kapacita zásobníku nástrojů: 24+1 ks 10. Horizontální vyvrtávačka WFT 13 CNC Průměr vřetene: Rozsah otáček vřetene: Rozměr otočného stolu: Výška stolu od základu: Max. hmotnost obrobku: 130 mm ot/min 1.800x2.200 mm mm kg

6 11. Desková horizontální vyvrtávačka WFT MILL CNC Průměr vřetene: Rozsah otáček vřetene: Průměr otočného stolu: Výška stolu od základu: Max. hmotnost obrobku: 130 mm ot/min mm mm kg 12. Obráběcí centrum MCV 1270 POWER Rozměry stolu: x 670 mm Nosnost stolu: kg T-drážky (š x rozteč x počet): 18x125x5 mm Kužel vřetena: ISO 50 Otáčky vřetena: ot./min Pracovní rozsah X/Y/Z : 1.270/610/720 mm Kapacita zásobníku nástrojů: 24 ks 13. Horizontální vyvrtávačka WFC 10 CNC Rozměry stolu : x mm Nosnost stolu : kg T-drážky (š x rozteč x počet) : 18x86x9 mm Kužel vřetena : ISO 50 Otáčky vřetena : ot./min Pracovní rozsah X/Y/Z : 2.000/1.250/1.250 mm Kapacita zásobníku nástrojů : 24 ks

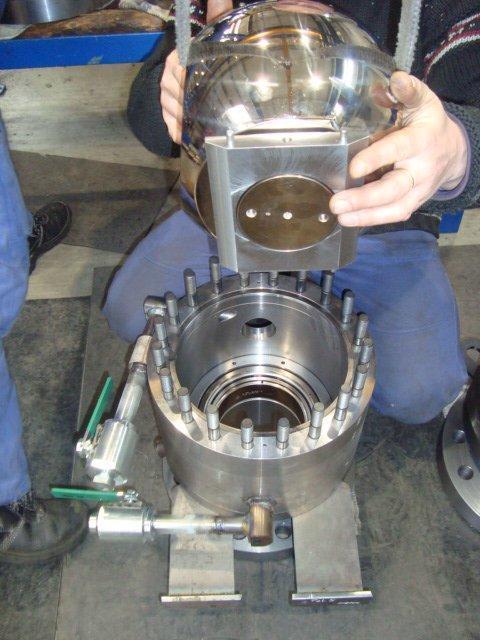

7 14. Montážní práce

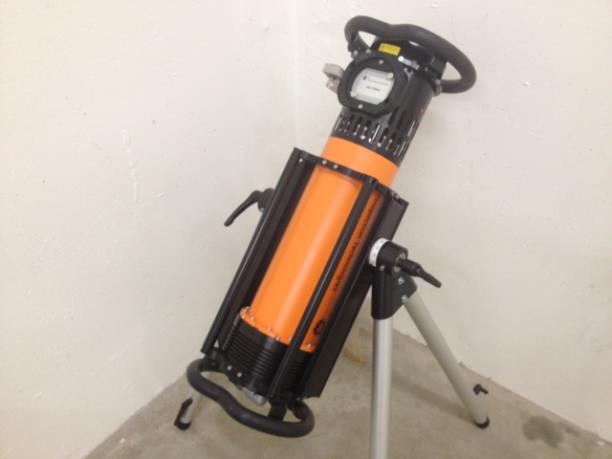

8 15. Vysokotlaká zkušebna Parametry zkušebny : - zkoušení tlakovou vodou do 650 bar - zkoušení nízkým tlakem vzduchu do 6 bar - vysokotlaké zkoušení dusíkem do 250 bar - rozsah světlostí armatur DN požadovaná pevnost reakční síla 450 tun 16. Defektoskopie Pracoviště RTG : Pracoviště defektoskopie sestává z celé řady metod nedestruktivních zkoušek. Slouží k identifikaci vnitřních vad jak polotovarů, tak dílů pro svařování.

9 17. Lakovna Lakovna sestává ze dvou hlavních částí: 1) kombinované stříkací a sušící zařízení, 2) kombinované přípravné pracoviště Lakovna slouží pro nástřik hotových armatur. Boxy jsou vybaveny výkonnou odsávací a ventilační technikou. Ohřev vzduchu je přímý, odtah znečištěného vzduchu podlahovými kanály s následnou filtrací a odvodem komínem nad střechu objektu. Kombinované přípravné pracoviště slouží pro maskování částí, které nesmí být stříkány např. pro zaslepování průtoků armatur.

10 Prezentace možností svařovny 18. Navařování v plasmovém oblouku metoda 15 - PTA Řídící systém: KSK - PPC 250 PTM - 5 řízených os Nosnost polohovadla: Max. točný průměr: 600 kg 1200 mm Délka navařovaných dílů: max mm při vnějším φ do 150 ostatní - max. 600 mm Popis funkce: Svařovaný díl je upnut na rotačním polohovadle, které je možné následně sklápět do pracovní polohy. Celý proces navařování pracuje v automatickém cyklu, CNC řídící systém řídí pohyby hořáku, otáčení a naklápění stolu a také veškeré parametry svařování. Na stroji je možné navařovat s přídavným materiálem ve formě prášku, nebo ve formě plného či trubičkového drátu. Zdrojem energie je plasmový oblouk vznikající ve speciálním hořáku. Tento oblouk je pomocí plasmového plynu vytlačován směrem ke svařovanému povrchu, kde dochází k natavování základního i přídavného materiálu. Celý proces je chráněn inertním ochranným plynem. 19. Svařování pod tavidlem metoda 121 Řídící systém: KSK SAO ESAB PEK 4 řízené osy Zdroj svař.proudu: ESAB LAF Svař. hlava A2 Nosnost polohovadla: Točný průměr: 1250 kg 1800 mm Délka svařovaných dílů: max Popis funkce: Svařovaný díl je upnut na rotačním polohovadle, dle potřeby je možné tento díl podepřít opěrnou kladkou. Rotace dílů probíhá v horizontální ose. Svařovací hořák se pohybuje nad místem svařování pomocí suportu, jehož pohyb je zajišťován digitálně řízenými servopohony. Řídící systém umožňuje programově řízené korekce hořáku ve 3 osách. Na stroji je možné svařovat pod tavidlem s přídavným materiálem ve formě plného či trubičkového drátu o průměrech 1,6 až 4,0 mm.

11 20. Svařování vnitřních svarů v rotačních dílech ( v trubce ) metoda 135 Řídící systém: KSK SA řízené osy Nosnost polohovadla: 3500 kg s podpěrou Točný průměr: 1800 mm Délka svař. dílů: max mm Popis funkce: Svařovaný díl je upnut na rotačním polohovadle, dle potřeby je možné tento díl podepřít opěrnou kladkou. Rotace dílů probíhá v horizontální ose. Svařovací hořák zajíždí do vnitřního prostoru pomocí řízeného suportu. Řídící systém ovládá otáčení polohovadla, nastavení polohy hořáku v ose X a řídí parametry svařovacího zdroje. Na stroji je možné svařovat technologií svařování v ochranné atmosféře s přídavným materiálem ve formě plného či trubičkového drátu o průměrech 0,8 až 1,2 mm. 21. Navařování v hluboké díře metoda 135 Řídící systém: KSK NAO řízené osy Nosnost polohovadla: Točný průměr: Max.výška dílů: Max.hloubka pro návar: 500 kg 1200 mm 800 mm 400 mm Popis funkce: Svařovaný díl je upnut na rotačním polohovadle, které je možné následně sklápět do pracovní polohy. Navařování dílů probíhá při vertikální nebo nakloněné ose rotace. Svařovací hořák zajíždí do vnitřního prostoru pomocí digitálně řízeného suportu. Celý proces navařování pracuje v automatickém cyklu, CNC řídící systém řídí pohyby hořáku, otáčení a naklápění stolu a také veškeré parametry svařování. Na stroji je možné svařovat technologií svařování v ochranné atmosféře MIG/MAG s přídavným materiálem ve formě plného či trubičkového drátu o průměrech 1,0 až 2,4 mm.

12 22. Svařování ručně metodou 111, 141, 135 Pro operace vyžadující použití ručních metod jsou k dispozici metody svařování v ochranné atmosféře nebo svařování obalovanou elektrodou. K výbavě svařovny patří také řada sklopných otočných polohovadel s nosností 25 až 1000 kg. Parametry svařovacích zdrojů: Výrobce a typ Metody svařování Svař. proud při DZ 60% KEMMPI PS , 141, A ESAB Origo C340 PRO A MEZ WTU A 23. Tepelné zpracování Pro zajištění procesů předehřevu a tepelného zpracování jsou k dispozici elektrické komorové pece, které jsou vybaveny digitálními regulátory, které umožňují řízený náběh teploty. K výbavě pecí patří také digitální nebo papírový záznam průběhu tepelného zpracování. Místní předehřev a další technolog. ohřevy jsou zajišťovány pomocí plamenových hořáků. Parametry pecí: Výrobce a typ Rozměry komory (šxvxhl) Max. teplota LAC VKNC 3000/ x1100x2000 mm 850 C LAC KNCH 1700/ x900x1700 mm 850 C LAC PP 270/85 600x600x750 mm 850 C 24. Manipulace se svařenci Pro manipulaci se svařenci v prostoru svařovny je k dispozici mostový jeřáb s nosností 8 tun. Vnitropodniková přeprava je zajištěna pomocí vysokozdvižných vozíků s nosností do 5 tun.

13 Příklady dílců obrobených v rámci kooperační spolupráce

14 Armaturka Krnov, a.s. Bruntálská Krnov Česká republika tel.: fax.: info@armaturkakrnov.cz IČO: DIČ: CZ Krajský soud vostravě, oddíl B, vložka 3337 Banka: ČSOB Krnov: CZK : /0300 EUR: /0300 SEZNAM STROJNÍHO ZAŘÍZENÍ Název Typ Kusů Parametry obrábění Přesnost Max. hmotnost dílce Revolverový soustruh RC 80 2 do průměru 500 x mm 0,1 mm 0,5 t Hrotový soustruh SU 63 1 do průměru 500 x mm 0,05 mm 0,5 t SN 50A 1 do průměru 500 x mm 0,1 mm 0,5 t SN 50 C 1 do průměru 500 x mm 0,05 mm 0,5 t SU 50 2 do průměru 500 x mm 0,1 mm 0,5 t SUS 80 1 do průměru 500 x mm 0,05 mm 0,5 t SU do průměru x mm 0,1 mm 3 t SN 71 C 1 do průměru 500 x mm 0,05 mm 0,5 t Soustružnický poloautomat SF 102 CNC 1 do průměru x mm 0,05 mm 3 t Frézka FU rozměr stolu 500 x mm, zdvih 400 mm 0,1 mm 0,5 t FA 3 AV 1 rozměr stolu 250 x mm, zdvih 400 mm 0,1 mm 0,5 t Vrtačka VR 4 2 vrtání otvorů do průměru 50 mm 0,1 mm 1 t VR 32 1 vrtání otvorů do průměru 30 mm 0,1 mm 0,5 t VR 6 1 vrtání otvorů do průměru 70 mm 0,1 mm 3 t Horizontální frézka W75 1 otočný stůl 950 x 950 mm, podélný pojezd stolu 950 mm 0,1 mm 3 t WFC 10 CNC 1 X/Y/Z = 1.250/1.250/1.250 mm, otočný stůl x mm, 0,05 mm 3 t WFT 13 CNC 1 X/Y/Z = 3.500/2.000/1.200 mm, otočný stůl x mm, 0,05 mm 15 t WFT 13 MILL 1 X/Y/Z = 3.000/2.000/1.500 mm, karuselový stůl průměr mm 0,05 mm 5 t Karusel VLC 1600 ATC+C 1 do průměru mm, zdvih 900 mm + vrtání 0,05 mm 8 t VLC do průměru mm, zdvih 900 mm 0,05 mm 5 t VLC 1000 ATC+C 1 do průměru mm, zdvih 900 mm + vrtání 0,05 mm 3,5 t SKJ 8J F 1 do průměru 800 mm, zdvih 630 mm 0,1 mm 2 t Obráběcí centrum VMF 1000 CNC 1 X/Y/Z = 1.000/600/570 mm, stůl x 600 mm 0,05 mm 0,8 t MCV 1270 POWER 1 X/Y/Z = 1.270/610/720 mm, stůl x 670 mm 0,05 mm 1,2 t VMFC 1600 CNC 1 X/Y/Z = 1.600/900/850 mm, stůl x 900 mm 0,05 mm 2 t Obrážečka ST obrážení drážek a vedení 0,1 mm 0,5 t Stojanová vrtačka 3 vrtání malých průměrů 0,1 mm 0,3 t Bruska BPH 20/800 1 rozměr stolu 200 x 800 mm 0,02 mm 0,2 t BRH 50/1500 CNC 1 rozměr stolu 500 x mm 0,02 mm 0,3 t Zkušební zařízení do PN 400 zkoušení pevnosti a nepropustnosti armatur (voda,vzduch) : 1 - HP 265 Gemax (DN , PN 0,6-100 MPa přírubové) 0,5 t 1 - KU Klaus Union (DN , PN 0,6-100 MPa přivařovací) 0,3 t 1 - YFB-300 Zengxin (DN , PN 0,6-42 MPa přírubové) 0,5 t 1 - YFB-600 Zengxin (DN , PN 0,6-16 MPa přírubové) 1 t 1 - TZS-H 800 (DN , do PN 400 MPa přírubové,přivařovací) 3 t Svařovací agregát KEMPPI PS ruční svařování elektrodou metodou 111,135,141 0,025-1 t MEZ WTU ruční svařování elektrodou metodou 111 0,025-1 t ESAB C340 PRO 1 ruční svařování elektrodou metodou 135 0,025-1 t Svařovací automat SA svař.vnitřních svarů v rotač. dílech do prům mm a délky mm 3,5 t SAO obvod.svař. pod tavidlem do prům mm, max.délka dílce mm 1,25 t Navařovací automat PPC 250 PTM 1 navařování metodou PTA do průměru mm, zdvih 600 mm 0,6 t NAO 4 1 navařování v hluboké díře do prům mm, hloubky 400 mm 0,5 t
