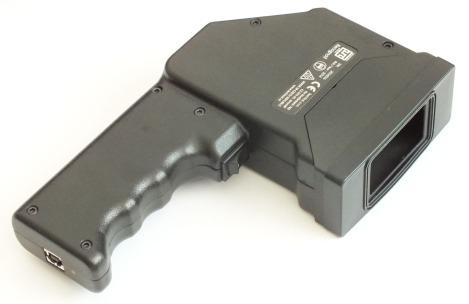

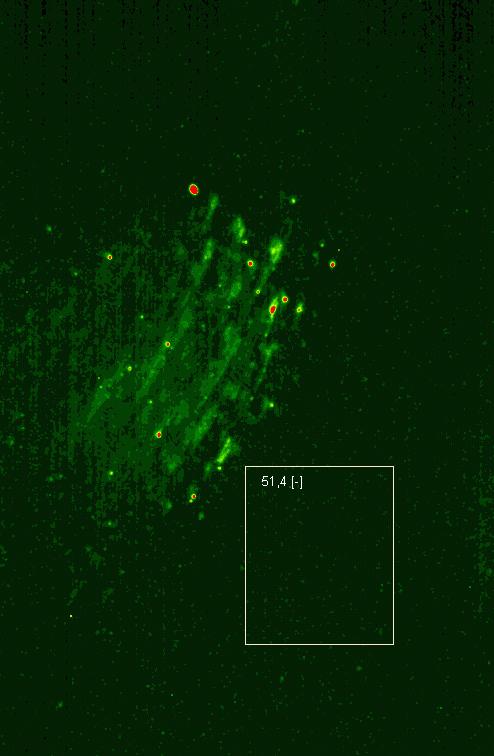

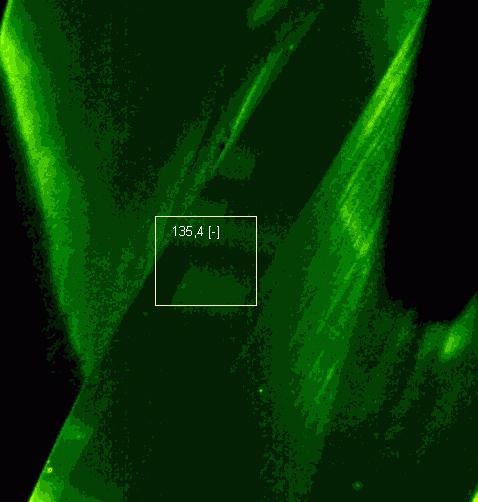

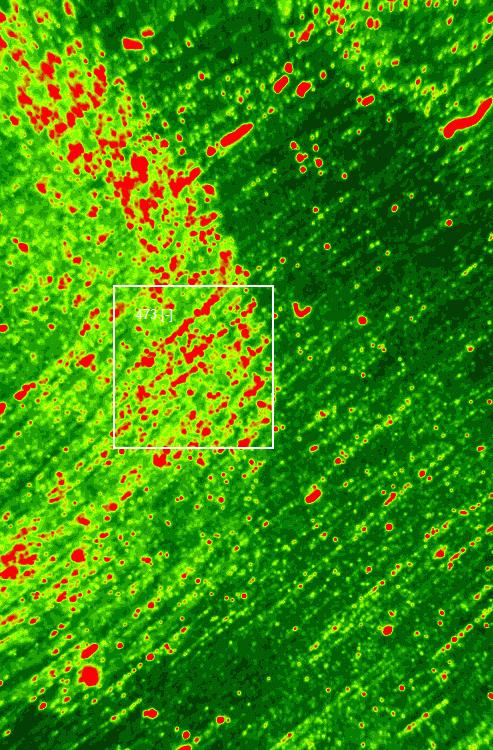

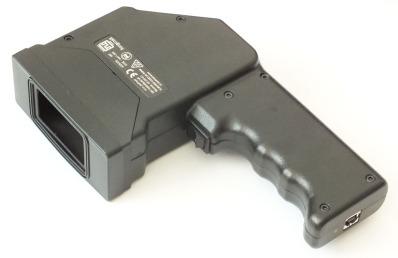

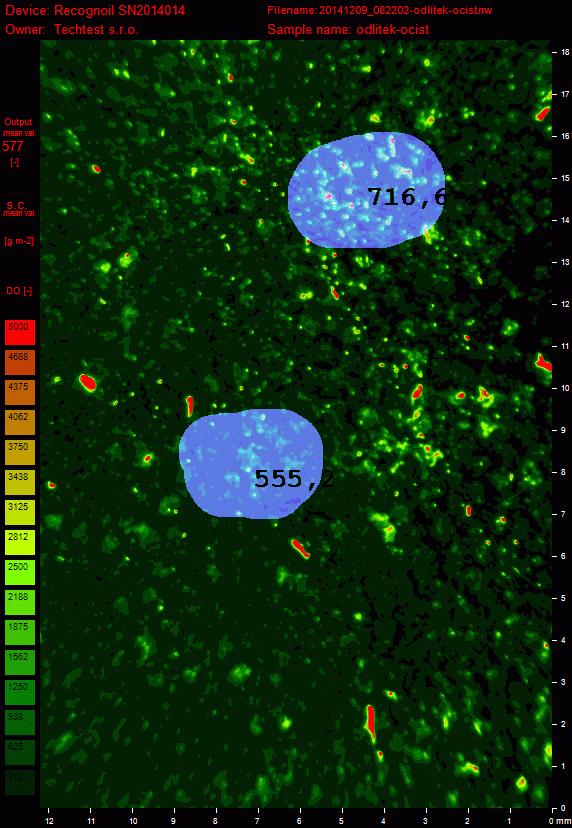

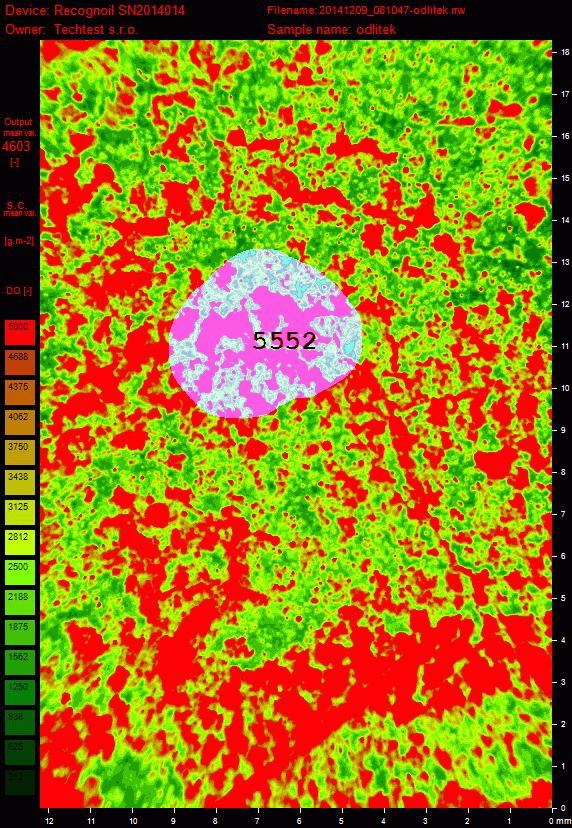

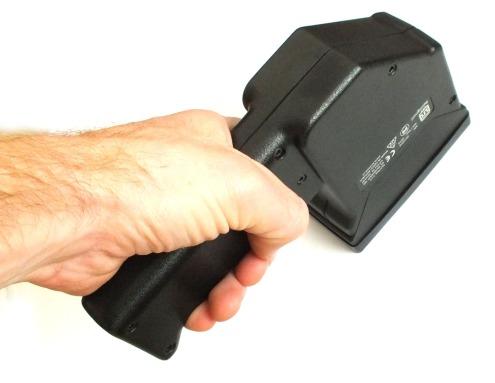

1 TECHTEST elektronický analyzátor fluorescence Recognoil se zaměřením na detekci mastných látek lehký a mobilní (drží se v jedné ruce) rychlý a efek vní (3 5 vteřin na jednu detekci) op cko elektronická analýza s digitálním obrazovým výstupem (archivace) detekce opakovatelná a reprodukovatelná nahrazuje neobjek vní metody testu povrchového napě pomocí inkoustů fixů prášků ideální pro testování účinnos odmašťovacích prostředků moderní SW pro použi s nejnovějšími dotykovými zařízeními v terénu možno provádět detekci v reálném čase pohybem po povrchu materiálu KONTROLA ODMAŠTĚNÍ C&C cleaning & control NDT non-destructive testing KONTROLA NANESENÍ oil layer application control NDT non-destructive testing čištění nanesení nanesení t cleaning application application tprům. ~ 500 nm tprům. ~ 50 nm tprům. < 50 nm tprům. ~ 700 nm tprům. ~ 1350 nm Iprům. = 4603 [ ] Iprům. = 577 [ ] Uvedený příklad demonstruje pokles hodnoty fluorescence detekované přístrojem Recognoil v závislosti na množství výskytu zbylých mastných nečistot po nedokonalém procesu odmaštění. Čím nižší hodnota I, tím bylo dosaženo lepší čistoty. Díky tomu lze např. ladit parametry odmašťování a efektivně nastavit čas, potřebný pro dosažení požadovaného stupně čistoty. Velkou výhodnou digitálního obrazového výstupu je možnost sledovat rozložení mastných residuí a lépe tak pochopit celý proces odmašťování. TechTest Recognoil 2015 Technická data Iprům. = 131 [ ] Iprům. = 4027 [ ] Iprům. = 8867 [ ] Uvedený příklad názorně demonstruje nárůst fluorescence (detekované přístrojem Recognoil) v závislosti na přírůstku nanesené vrstvy oleje. V pokročilé verzi software automaticky přepočítává hodnoty fluorescence na tloušťky vrstvy [nm] (resp. plošnou koncentraci [mg.m-2]) za pomoci fyzikálně-matematického modelu oleje (zhotoveného laboratorní vzorkovací kalibrací). Velkou výhodou digitálního obrazového výstupu je možnost pozorování rozložení oleje po aplikaci. Lze tak ladit způsob nanášení k docílení maximální rovnoměrnosti vrstvy. Strana 1/5

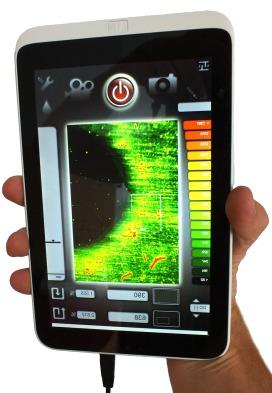

2 TECHTEST USB 2.0 Technická data Název přístroje Metoda detekce Princip funkce Doba detekce a vyhodnocení Detekční limit minimální Detekční limit maximální Potřebný hardware Dodávaný so ware Typ rozhraní pro přenos dat Rozlišení snímacího čipu Velikost vyhodnocené plochy Elektrické napě maximální UV vlnová délka, výkon Typ baterie a kapacita Výdrž baterie Odběr proudu z portu USB2.0 Hmotnost Provozní teplota Skladovací teplota Rozměry (Š x V x H) obr.1.: doporučená sada přístroje Recognoil spolu s tabletem a nainstalovaným Recognoil Advanced so warem. Komunikace probíhá po sběrnici USB 2.0. Recognoil bezkontaktní (resp. pouze přiložení přístroje Recognoil na povrch předmětu). Nedestruk vní testování, neovlivňuje vlastnos celého objektu, ani jeho povrchu. excitace mastných nečistot pomocí UV záření a vyhodnocení obrazu intenzit jejich fluorescence 0,001 sekundy až max. 10 sekund, dle typu mastné nečistoty (režim auto = 3 sek.) 2 plošná koncentrace cca 20 až 70 mg.m (cca 22 až 77 nm tloušťky vrstvy), dle typu mastné nečistoty a drsnos podkladového materiálu rozsah lze libovolně přizpůsobit do tloušťky vrstvy až cca 4 10 µm Notebook / tablet s operačním systémem Windows XP / Vista / 7 / 8. POZOR! Není určeno pro tablety s OS Android. bezkontaktní Recognoil Basic v ceně dodávky, SW Advanced a Professional za příplatek detektor mastných nečistot USB 2.0. Ruční přístroj Recognoil není určen pro samostatné použi, při měření musí být vždy připojen k určenému počítači 512x768 px. cca 12 x 18 mm, 1 pixel je přibl. 23 µm 9V DC 365 nm, cca 1000 mw Lithium Ion 3.7 V, 3400 mah přibližně detekcí bez dobi max. 350 ma cca 500 g +10 až +30 C +5 až +40 C 130 x 210 x 45 mm Přístroj Recognoil je primárně určen pro železné (ocelové) a hliníkové materiály. Jeho funkčnost byla ale testována i na dalších kovových materiálech, jako např. mosaz. Jako orientační metoda detekce mastných látek je dále vhodný i pro některé typy plastů. Možných aplikací neustále přibývá. Neváhejte nás proto, prosím, kontaktovat s Vašimi dotazy. Na následující straně naleznete několik základních příkladů aplikace. Firma Techtest v roce 2014 představila novou verzi přístroje Recognoil, který nyní obsahuje špičková technologická vylepšení, zvyšující přesnost a uživatelský komfort: vysoce kvalitní úsporný elektronický měnič elektrické energie na UV záření, díky kterému postačuje pouze jednočlánkový akumulátor a USB dobíjení, není zapotřebí externí nabíječky. Dále přístroj neobsahuje hlavní vypínač, zapínání je řízeno dle potřeby elektronicky. Nejdůležitější změnou je teplotní kompenzace, která dále zpřesňuje výstupní hodnoty detekce Mezi novinky patří v neposlední řadě i sledování přesné hodnoty kapacity akumulátoru a možnost so warově nastavit intenzitu UV záření. K dispozici jsou nové silikonové manžety, které lze kdykoliv vyměnit, čis t a prát (odmas t) TechTest Recognoil 2015 Technická data Strana 2/5

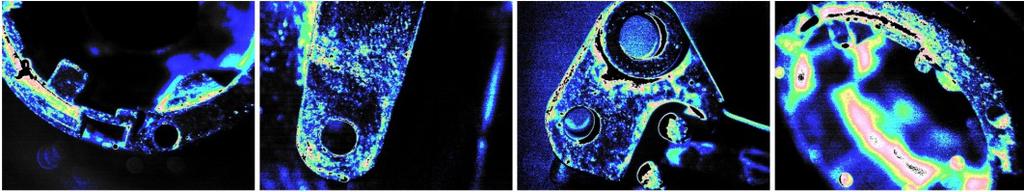

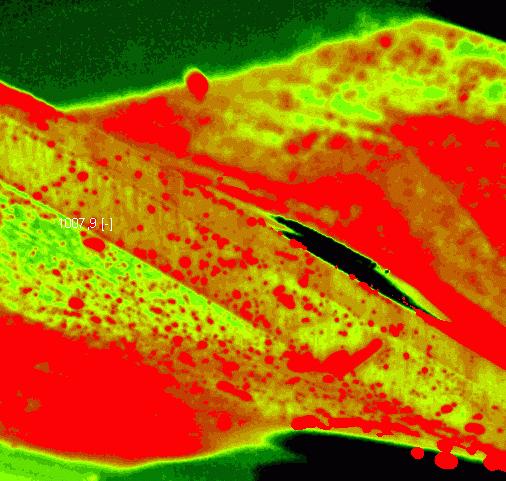

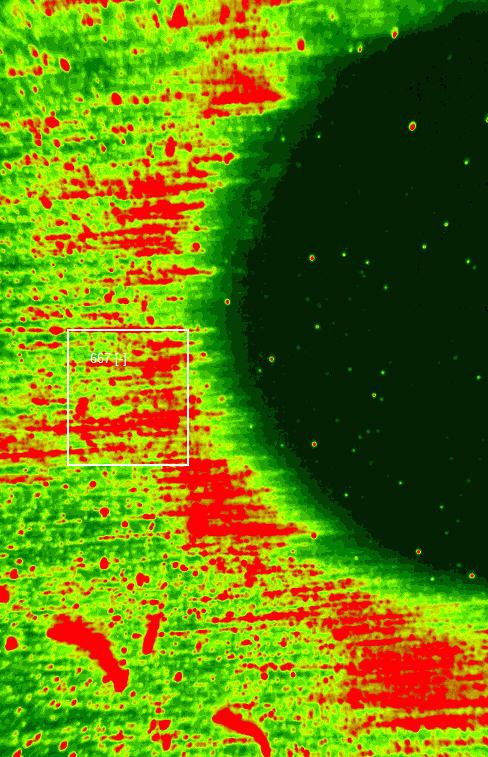

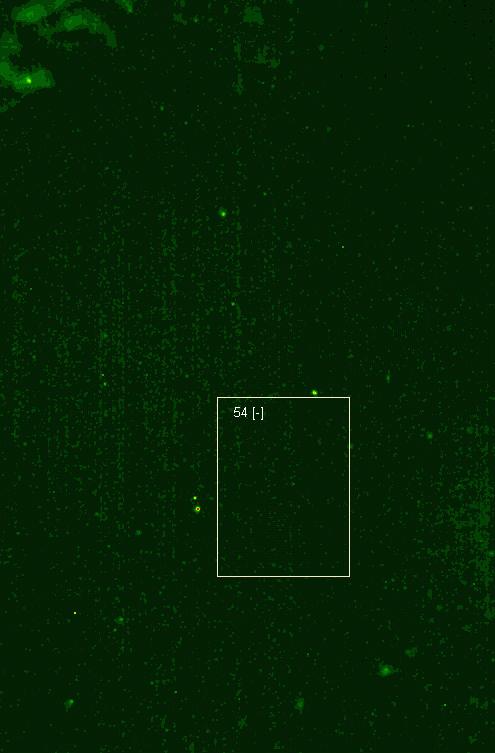

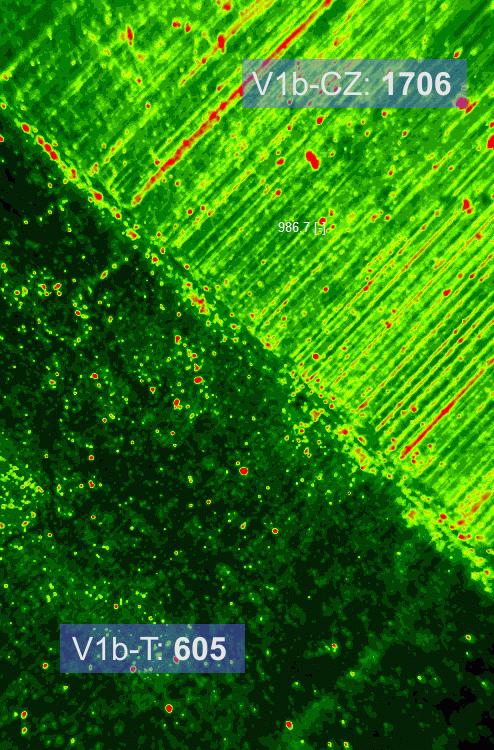

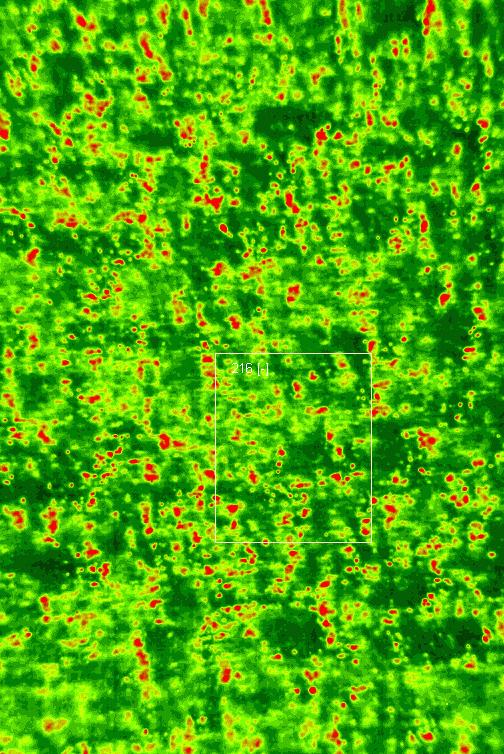

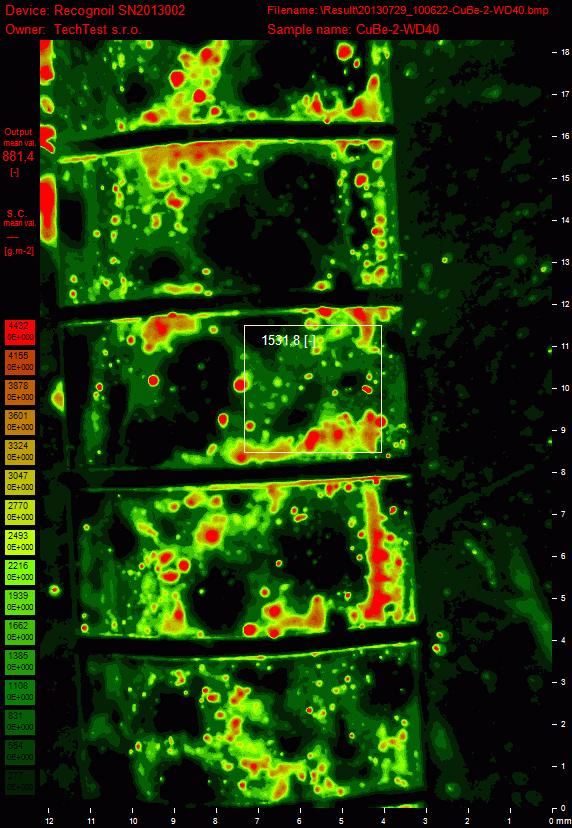

3 TECHTEST Firma je zapsána v obchodním rejstříku vedeném Krajským soudem v Hradci Královém pod spisovou značkou C Příklady detekce mastných nečistot přístrojem Recognoil Ukázka výstupu detektoru Příklad 1: Detekce mastnoty na nerezovém plechu v okolí svaru Na místě bodového svaru (provedeného z druhé strany plechu) zůstal tmavý kruhový útvar, značící nulovou mastnou kontaminaci mastnota byla žárem odpařena. V bezprostředním okolí lze vidět nahromaděné mastné nečistoty, které se díky teplotnímu gradientu přesunuly částečně z místa svaru a vytvořily přechodně zvýšenou oblast kontaminace. Příklad 2: Přímé porovnání dvou hliníkových profilů Svařování hliníkového profilu od dodavatele vpravo probíhalo bez problémů, za mco svařování profilu od jiného výrobce vykazovalo spoustu výparů, černání a celkově nekvalitní provedení. Přímé porovnání dokazuje, že povrch profilu na obrázku vlevo je kontaminován značným množstvím maziva a vyžaduje tak další nákladné operace odmaštění. Příklad 3: Detekce mastnoty na broušeném nerezovém plechu Tento obrázek dokazuje nejen malou účinnost ručního mechanického čištění za pomoci rozpouštědla a tex lní látky, ale i odhaluje nešetrné zacházení obsluhy při transportu. O sky prstů místy zvýšily vrstvu zamaštění na hodnotu větší, než měl materiál na vstupu. Ruční čištění mastné nečistoty rozetře a při velké drsnos materiálu zůstává v místech povrchu snížených procesem broušení. Ukázka kontroly odmaštění Detekce mastnoty na komplexních objektech Po broušení frézy je povrch kontaminován značným množstvím látky, použité při ostření. Před nanesením nového povlaku TiN je zapotřebí povrch důkladně odmas t a otestovat na přítomnost těchto látek, jinak by mohlo dojít ke znehodnocení povrchu. Odhalení nekvalitního odmaštění Levý obrázek znázorňuje stav povrchu materiálu před vstupem do odmašťovací čás linky. Místy se objevovaly mastná rezidua (prostřední obrázek) a po odladění provozních vlastnos vystupoval povrch velmi dobře odmaštěn se stálými výsledky bez výkyvů kvality. Ukázka detekce mastných látek na komplexních objektech v režimu reálného času TechTest Recognoil 2015 Technická data Strana 3/5

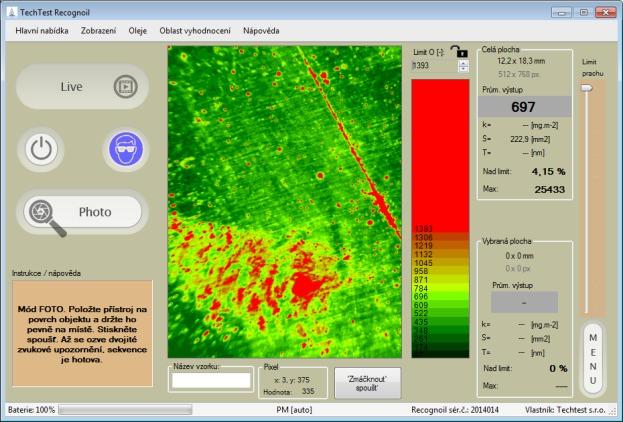

4 TECHTEST 1 So ware Recognoil Basic So ware Recognoil Basic je poskytován ke každému přístroji zdarma, bez licenčních omezení. Jedná se o základní verzi so waru, jejímž výstupem je pouze vizuální zobrazení výstupu detektoru a střední hodnoty tohoto výstupu (bezrozměrná veličina). To vše při automa ckém, univerzálním a široce použitelném nastavení rozsahu detekce. Po připojení přístroje Recognoil a zmáčknu spouště je povrch skenován a ihned poté zobrazen na displeji tabletu / notebooku / počítače. Pomocí ovládacího prvku na pravé straně lze zvolit vhodný pozorovací kontrast. Pomocí střední hodnoty výstupu detektoru lze porovnávat různé vzorky a například tak experimentálně stanovit maximální přípustnou mez této hodnoty po odmaštění skenovaného předmětu, před vstupem do další fáze povrchové úpravy. Výstupy je možné uložit ve formátech BMP, GIF a JPEG. 2 So ware Recognoil Advanced Tuto verzi so waru doporučujeme jako nejlepší uživatelskou volbu. Výstupem jsou následující veličiny: výstup detektoru celkový [ ], výstup detektoru lokální [ ], průměrná plošná koncentrace celková / lokální [g.m 2], průměrná tloušťka vrstvy celková / lokální [nm], poměrná velikost plochy v procentech, nesplňující nastavený limit nečistot; obrazová data výstupem je vygenerovaný protokol ve formátu BMP (ev. GIF, JPEG) s údaji expozice společně s obrazovými daty lze jednoduše nastavit LIMIT pro velikost zamaštění, součás je poměrný výstup velikos plochy, která překračuje limitní nastavení. obr.1.: So ware Recognoil Basic obr.2.: So ware Recognoil Advanced / Professional + MENU Podporuje automa cký mód detekce jako verze BASIC, navíc společně s: mód manuální expozice, kterým lze nastavit ultra krátké expozice pro velké tloušťky vrstev, nebo naopak ultra dlouhé expozice v opačných případech. Expozice manuálním způsobem dokáže při ideálním použi rapidně zkrá t potřebný čas ke zhotovení jednoho snímku. mód eliminování okolního světla při nedokonalém zas nění. Tento modul dokáže při neideálních podmínkách odečíst vliv okolního světla na probíhající expozici. výpočetní modul plošných koncentrací a tloušťek vrstev. V případě přítomnos jedné mastné nečistoty (která ale byla předem laboratorně navzorkována) na povrchu so ware rovnou vypočítá hodnoty průměrné plošné koncentrace a tomu odpovídající tloušťky vrstev. modul pro selek vní označení a vyhodnocení čás plochy včetně provedení výpočtů průměrného výstupu detektoru a v případě navzorkované nečistoty i průměrnou plošnou koncentraci a příslušnou tloušťku vrstvy. grafické rozhraní přizpůsobené pro dotykové tablety RRW lite jednoduchá funkce k otevření ukládaných zdrojových souborů detekcí později pro potřeby dalšího vyhodnocení, bez nutnos nového snímání Zhotovení vzorkovací kalibrace oleje pro výpočet parametrů plošné koncentrace a tloušťek vrstev je zpoplatněno dle ceníku vzorkovací kalibrace. Ochrana licence: lze spus t pouze na počítači, ke kterému je připojen přístroj Recognoil s unikátním sériovým číslem. So ware může být nainstalován na více počítačích. TechTest Recognoil 2015 Technická data Strana 4/5

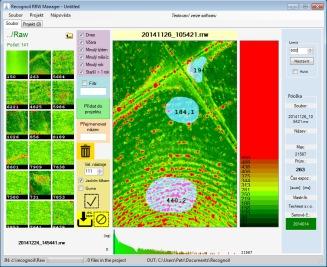

5 TECHTEST 3 So ware Recognoil Professional So ware Recognoil Professional obsahuje všechny výhody so warové verze Advanced a přidává k nim následující funkcionality: automa cké přístrojové ověření správnos výsledků s možnos kalibrace (vč. ověřovacích etalonů). skenování objektů v reálném čase s funkcí eliminace vlivu okolního osvětlení algoritmy pro odstranění vlivu prachu na výsledný výstup detektoru možnost so warového ovládání spouště při speciálních aplikací není třeba expozici spouštět ruční spouš přístroje, ale pomocí ovladače v okně so waru součás balíčku Professional je správce zdrojových souborů, který umožňuje organizování vytváření projektů, zobrazení histogramů, hromadný export výstupních protokolů, export do PDF, atd. možnost předvolení oblas zájmu pro přesné vyhodnocení lokálních oblas Navíc: vzorkovací kalibrace 3 typů olejů v ceně levnější další vzorkovací kalibrace bezplatné aktualizace po dobu 2 let možnost implementace uživatelských funkci obr. 3. Vyhodnocení fluorescence dle histogramu obr. 4. Verze Professional nabízí 3D zobrazení obr. 5. Software RRW Manager pro hromadnou správu jednotlivých detekcí Bezpečnost Přístroj Recognoil je vybaven zdrojem výkonného neviditelného UV záření v oblas UV A, které je člověku nebezpečná při přímém nasměrování do očí. Přístroj Recognoil smí být používán jen proškolenou osobou opatřenou brýlemi, které blokují UV záření oblas A. V bezprostřední blízkos měřícího pracoviště se nesmí vyskytovat žádná další osoba, pokud není rovněž vybavena brýlemi s UV filtrem. Přístroj obsahuje zabudovanou ochranu pro ozáření očí v případě neodborné manipulace. V případě dotazů nás neváhejte kdykoliv kontaktovat na e mailové adrese info@techtest.cz TechTest Recognoil 2015 Technická data Poslední aktualizace Strana 5/5
