KONSTRUKČNÍ ŘEŠENÍ BAZÉNU DESJOYAUX JAK FUNGUJE KOMPAKTNÍ FILTRACE DESJOYAUX

Transkript

1 JAK FUNGUJE KOMPAKTNÍ FILTRACE DESJOYAUX KONSTRUKČNÍ ŘEŠENÍ BAZÉNU DESJOYAUX Voda je z bazénu nasávána do filtračního bloku vtokovou klapkou skimmerem. Ten umožňuje nasávání pouze jedním směrem a zabraňuje zpětnému vytékání. Voda postupuje přes koš na hrubé nečistoty do filtračního vaku z vrstveného mikroporézního ZÁVĚSNÁ FILTRAČNÍ JEDNOTKA GR.I 181 Základní verze filtrační jednotky byla patentována v roce 1983 a díky nezávislé koncepci řeší všechna problémová místa klasických rozvodů bazénů. Odpadá instalatérská práce, úniky vody, ztráty v potrubí atd. Filtrační jednotky jsou dodávány se světly, filtračním vakem z mikroporézního materiálu o propustnosti ok 6 a 15μm a elektrorozvaděčem s jističi a časovým spínačem. Filtrační jednotka může být vybavena dalšími funkcemi jako např. protiproudem, ohřevem nebo elektrolýzou vody. Tuto filtrační jednotku je možno použít i pro stávající bazénová tělesa při rekonstrukci bazénu. materiálu na bázi netkané textilie o propustnosti ok cca 6-15 μm. Voda se po úpravě vrací zpět do bazénu výtlačnou tryskou. Bazén není napojen na kanalizaci a vodovodní řad. KONSTRUKCE FRANCOUZSKÝCH BAZÉNŮ OD SPOLEČNOSTI DESJOYAUX JE TVOŘENA ŽELEZOBETONOVOU SKELETOVOU KONSTRUKCÍ, KTERÁ JE PLNĚ SAMONOSNÁ. Betonáž je prováděna do tzv. ztraceného bednění z tvrzeného polypropylenu, umožňující plynulé provázání stěn a dna bazénu. Jednotlivé panely bednění jsou před betonáží svisle proarmovány a provázány s vodorovnou výztuží stěn i dna bazénu. Po sestavení požadovaného tvaru, velikosti bazénu a kompletním proarmování jsou stěny i dno bazénu zabetonovány v jeden den. Tak vznikne mimořádně stabilní železobetonová monolitická konstrukce, podobná základům Vašeho domu. Nevyžaduje žádné další statické zajištění a je schopna velmi dlouhodobě a spolehlivě odolávat všem nepříznivým vlivům z hlediska vnitřního tlaku sloupce vody a teplotních rozdílů. Vodotěsnost, snadná údržba a estetika vnitřního prostoru bazénu je zajištěna speciální fólií linerem, který je k hornímu lemu bednění přichycen prostřednictvím speciálního zámkového uchycujícího profilu. Ten je nedílnou součástí vrchní hrany obvodu tělesa bazénu. ZABUDOVANÝ FILTRAČNÍ PANEL PF.I 181 Filtrační panel PF.I 181 je integrován přímo do stěny konstrukce bazénu. Na stavbu je dopraven připravený k zabudování a betonáži včetně provázané armatury ve věncích a po obvodu bloku. Po jeho montáži do konstrukce bazénu je připraven pro betonáž prolitím konstrukčního betonu do dutých částí ztraceného bednění, jehož je přímou součástí. Filtrační panel tak tvoří s bazénem společný celek, princip filtrace je shodný jako u závěsné verze GR.I. Nový model PF.I 181 byl uveden na trh v roce Nový filtrační panel Nemusíme bazén obsypávat, abychom ho mohli napouštět vodou, a rovněž nemusíme bazén napouštět, abychom ho mohli obsypávat zeminou. V tom spočívá kouzlo samonosné monolitické konstrukce bazénu

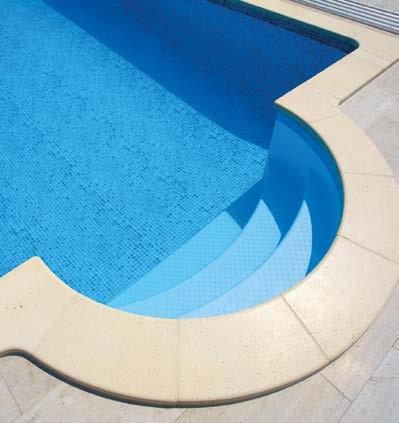

2 SCHODIŠTĚ MYSLETE NA BUDOUCNOST A PRAKTIČNOST POUŽÍVEJTE POHODLNÉ VSTUPY DO BAZÉNU Desjoyaux klade důraz na radostné užívání bazénu, které by mělo být především bezpečné. Klasický nerezový žebřík není v tomto směru optimální, pohodlnou a bezpečnou volbou. Románské schodiště přináší dostatek prostoru pro pohodlný vstup do bazénu. Jeho umístění je libovolné v krátké či dlouhé straně bazénu. Vnějším umístěním románského schodiště nezmenšujeme celkovou vnitřní plochu pro aktivní využití bazénu. Schodiště při stavbě pevně propojíme s konstrukcí bazénu tak, aby bylo schopno odolat velké zátěži. Tvoří tedy ucelenou součást bazénového tělesa. Horní lem schodiště na závěr osazujeme obrubními kameny. Pro klienty, kteří nemají rádi zaoblený (románský) tvar, nebo jim tento tvar neladí s architektonickým a estetickým řešením, nabízíme schodiště vnitřní vestavěné přes roh nebo přes celou šíři krátké strany bazénu. Povrch vnitřních schodů je pokryt shodným linerem jako vnitřní prostor bazénu. Všechny typy schodišť jsou již z výroby opatřeny protiskluznou úpravou. Pro měkčí došlap a příjemný pocit na schody instalujeme pod liner speciální izolační vrstvu PRIMOLEM. O tomto zcela unikátním materiálu se můžete více dozvědět v úvodu katalogu nebo na našich stránkách Schodiště navržené a vyráběné společností Desjoyaux je skutečnou technologickou špičkou. Jde o výrobu formou vstřikování a lisování recyklovaného plastu. Lis je druhým nejvýkonnějším a největším na světě s tlakem 5400 tun. ANGLE vnitřní schodiště rovné přes roh bazénu. Zachová čisté linie bazénu s pohodlným vstupem. Nabízíme tyto základní typy R176 románské schodiště má vstupní šířku 150cm a vnější rozměr 75cm. Nejoblíbenější a nejpoužívanější schodiště u bazénu Desjoyaux. BEACH vnitřní schodiště rovné přes celou krátkou stranu bazénu. Zachová čisté linie bazénu s pohodlným vstupem a lenošením v mělké vodě. Výroba schodiště Desjoyaux R276 románské schodiště má vstupní šířku 250cm a vnější rozměr 125cm. Větší schodiště pro větší rodiny s většími bazény. 14

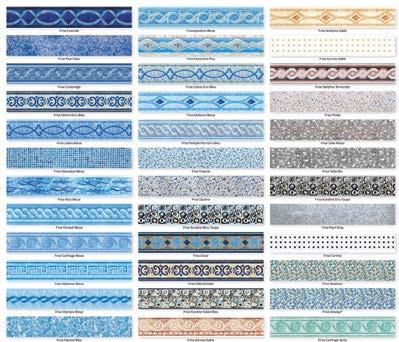

3 LINER bazénová vodotěsná fólie LEM LINERU ÚKOLEM LINERU JE ZAJIŠTĚNÍ PŘÍJEMNÉ ESTETIKY A VODOTĚSNOSTI VNITŘNÍHO POVRCHU BAZÉNU JEDNOBAREVNÉ PROVEDENÍ Vyberte si barvu lineru dle Vašich představ. Díky široké nabídce barev a vzorů splníme požadavky na estetiku bazénů jak u funkcionalistických moderních domů, tak i venkovských sídel či klasických staveb. Na svary lineru poskytujeme záruku 12 let. Kompletní výroba lineru probíhá od A do Z přímo v závodě Desjoyaux ve Francii, pro tuto činnost byla postavena nová moderní výrobní hala. Profesionální výroba linerů MODERNÍ BARVY Zde je několik důvodů proč liner právě od nás 1. nesvařujeme liner uvnitř bazénu na místě. Svary jsou prováděny v závodě Desjoyuax na speciálních strojích. Nevytváří ostrou hranu, jsou téměř neviditelné a záruka je 2+10 let 2. pokud do lineru uděláte dírku jakýmkoli způsobem (normálním provozem je to velmi nesnadné ani dítě s hračkou, ani pes, ani kamínek na dně bazénu otvory většinou nezpůsobí) toto narušení dokážeme na místě zjistit ultrazvukem a zalepit ho přímo pod vodou 3. liner Desjoyaux nevytváří na dně faldíky, protože je tzv. poddimenzovaný, což znamená šitý na míru bazénu a záměrně o něco menší než je skutečná plocha, kterou má pokrýt. Monolitická železobetonová konstrukce Desjoyaux tah poddimenzovaného lineru při napuštění vydrží a nezbortí se 4. tlak sloupce vody při a po napuštění způsobí, že se liner tvarově přizpůsobí vnitřnímu prostoru a povrchu bazénu 5. po 15 až 20 letech se může liner lehce vyměnit bez jakýchkoliv zásahů do konstrukce a bez odbourávání obrubních kamenů 6. široká nabídka barev a vzorů splní požadavky na estetiku bazénů jak u funkcionalistických moderních domů, tak i venkovských sídel či klasických staveb 16 17

4 NA CO SE ZAMĚŘIT PŘI VÝBĚRU BAZÉNU JEDNOTLIVÉ FÁZE STAVBY BAZÉNU postavíte mi bazén na klíč včetně zemních prací práce budete provádět se svými zaměstnanci, nebo si najímáte sezónní pracovníky, případně chcete, abych si část prováděl sám jaký typ konstrukce stavíte, je vhodný a proč zakreslíte bazén a předáte mi všechny podklady jaká je záruka a na co je konkrétně poradíte mi se zastřešením a případně s jeho realizací dáte mi do nabídky vše tak, abych měl kompletní cenu za dílo bez mé účasti (pokud si to přeji) používá se stejný systém i v zahraničí a s jakou tradicí zabývá se vaše firma jen stavbou bazénů jaké máte platební podmínky budete mi bazén servisovat i po uběhnutí záruční doby za jak dlouho mi bazén postavíte máte vlastní stroje a zařízení Video ze stavby bazénu Desjoyaux 1.fáze Do připraveného výkopu pro bazén (který je standardně o 50 cm širší na každé straně a o 15 cm hlubší než je uvažovaná hloubka bazénu) osadíme podpůrné bloky, které si vyzdíváme z běžně dostupného materiálu. Bloky osazujeme v místech spojů jednotlivých dílů ztraceného bednění. V této fázi na dno výkopu ukládáme svařované sítě budoucí výztuž dna. 2.fáze Na podpůrné bloky postavíme oboustranné ztracené bednění z polypropylenu vyztužené v horním a spodním věnci jeklem. Po spojení jednotlivých segmentů/ dílů je bednění vyvýšeno vůči dnu bazénu tak, aby byla při betonáži docílená v jeden den betonáž stěn i dna bazénu. Vzniká konstrukce velmi pevná, samonosná, monolitická a odolná vůči všem vlivům. 19

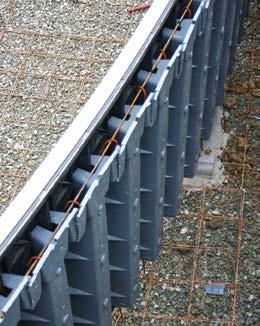

5 3.fáze Následně proarmujeme horní věnec bazénu ocelovými pruty, které vkládáme do připraveného bednění. Třmínky prostrčíme jednotlivými kapsy bednění jako svislou výztuž, spojíme s výztuží horního a spodního věnce, které následně propojíme s výztuží dna. 4.fáze Betonáž bazénu probíhá v jeden den a to jak stěn, věnců, tak i dna bazénu (jinak by to nebyl monolitický skelet). Betonáž provádíme přímo z mixu (nikdy ne zavlhlou směsí na sklápěčce z důvodu kvality betonu a jeho budoucích vlastností). Pokud není možné zajet mixem k bazénu, používáme beton-pumpu

6 6.fáze Na horní lem bazénu lepíme speciální obrubní kameny, které jsou vždy součástí dodávky. Lepení provádíme na flexibilní lepidlo. Obrubní kameny předsazujeme nad hladinu vody cca 2-3 cm, předsazení vytváří tzv. vlnolam. Ze strany terasy může být obrubní kámen také vyvýšen a to o 0,5 až 3,5 cm z důvodů zabránění splachování nečistot z terasy do bazénu při dešti nebo při mytí terasy. Obrubní kámen rovněž tvoří optickou hranici mezi vodou a terasou. Kameny spárujeme spárovací hmotou ve stejné barvě. 5.fáze Zrání skeletu bazénu před obsypem a případnou stavbou teras je 2 až 4 týdny, tzn. standardní doba pro prvotní zrání betonu

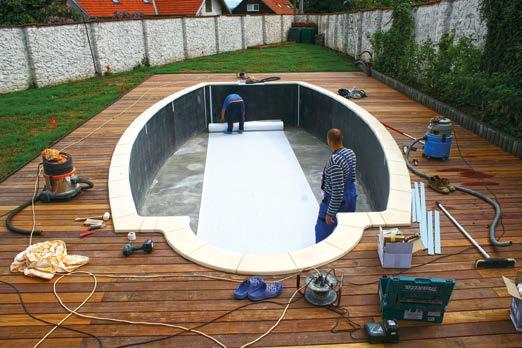

7 7. fáze Před pokládkou lineru (bazénová folie pro vodotěsnost, blíže viz konstrukce všeobecně) hrubé betonové dno bazénu opravíme stěrkou a následně opatříme geotextilií. Geotextilie lepíme na silikonové tmely a slouží pro příjemný nášlap na dně bazénu. 8. fáze Železobetonový monolit vyčistíme a milimetrové spoje panelů přelepíme speciální páskou. Do horního profilu upevníme liner, který tvoří bezproblémovou vodotěsnost a vnitřní estetiku bazénu. Z prostoru mezi linerem a konstrukcí odsajeme vzduch a zároveň napouštíme vodu, po napuštění vody je liner usazen
