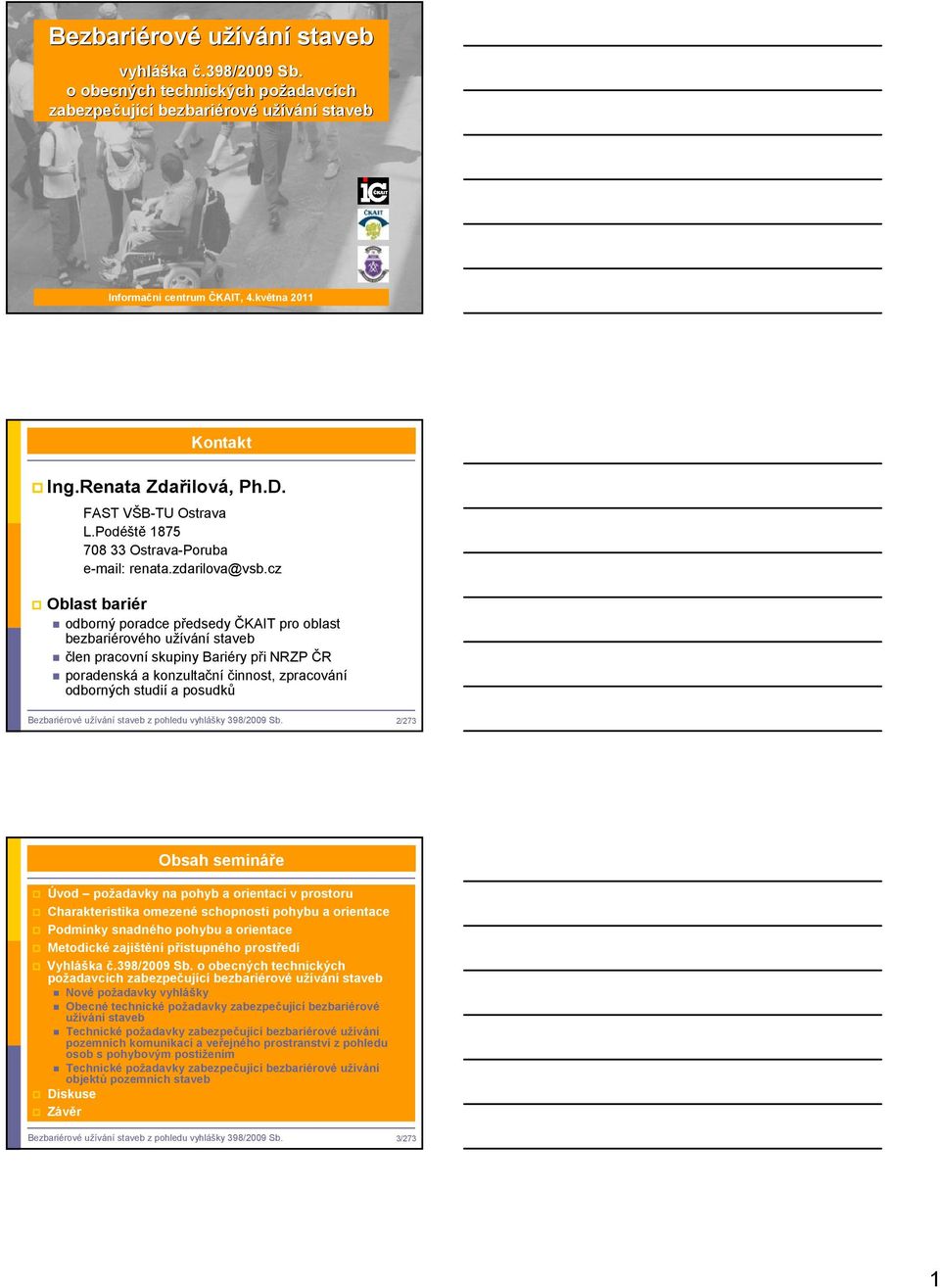

1 Bezbariérov rové užívání staveb vyhláš áška č.398/2009 Sb. o obecných technických požadavc adavcích ch zabezpečuj ující bezbariérov rové užívání staveb Bezbariérové užívání staveb Informační z pohledu centrum vyhlášky ČKAIT, 398/ května Sb /273 Kontakt Ing.Renata Zdařilová, Ph.D. FAST VŠB-TU Ostrava L.Podéště Ostrava-Poruba renata.zdarilova@vsb.cz Oblast bariér odborný poradce předsedy ČKAIT pro oblast bezbariérového užívání staveb člen pracovní skupiny Bariéry při NRZP ČR poradenská a konzultační činnost, zpracování odborných studií a posudků Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 2/273 Obsah semináře Úvod požadavky na pohyb a orientaci v prostoru Charakteristika omezené schopnosti pohybu a orientace Podmínky snadného pohybu a orientace Metodické zajištění přístupného prostředí Vyhláška č.398/2009 Sb. o obecných technických požadavcích zabezpečující bezbariérové užívání staveb Nové požadavky vyhlášky Obecné technické požadavky zabezpečující bezbariérové užívání staveb Technické požadavky zabezpečující bezbariérové užívání pozemních komunikací a veřejného prostranství z pohledu osob s pohybovým postižením Technické požadavky zabezpečující bezbariérové užívání objektů pozemních staveb Diskuse Závěr Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 3/273 1

2 Úvod požadavky na pohyb a orientaci v prostoru Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 4/273 Požadavky na pohyb a orientaci v prostoru Při tvorbě bezbariérového přístupného prostředí musíme akceptovat rozdílnosti jednotlivých uživatelů. Základním problémem pohybu každého zdravotně postiženého jsou jiné prostorové a manipulační požadavky a možnost dobré orientace vycházející ze způsobu získávání informací o okolním prostoru (případně o jeho návaznostech na vzdálenější objekty a cíle). Obecně lze říci, že při vytváření přístupného prostředí musíme pracovat s větším manipulačním prostorem a respektovat potřebu přehlednosti řešeného prostředí. Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 5/273 Požadavky na pohyb a orientaci v prostoru Manipulační nároky jednotlivých skupin uživatelů průměrný zdravý člověk, osoba se zavazadly, osoba s francouzskými holemi a vozíčkář Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 6/273 2

3 Požadavky na pohyb a orientaci v prostoru Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 7/273 Charakteristika omezené schopnosti pohybu a orientace Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 8/273 Bezbariérové PŘÍSTUPNÉ prostředí Z hlediska dobrého pohybu a orientace uzpůsobené pro každého jedince: osoby se zdravotním postižením: osoby s těžkým a vážným pohybovým postižením osoby se smyslovým postižením zraku osoby se smyslovým postižením sluchu osoby s dočasným zdravotním postižením - osoby s akutním úrazem znemožňujícím pohyb (např. zlomené končetiny) a osoby trpící náhlou zdravotní indispozicí (nevolnost, alergie, epilepsie, astma apod.) senioři osoby s dočasným pohybovým omezením (těhotné ženy, rodiče s malými dětmi v kočárcích či bez nich, osoby doprovázející lidi s mentálním postižením, osoby přepravující objemné či těžké nákupy nebo zavazadla) osoby malého či nadměrného vzrůstu Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 9/273 3

4 Bezbariérové PŘÍSTUPNÉ prostředí P o s t i ž e n í tělesné omezení tělesné postižení bez mentálního postižení tělesné postižení s přidruž. ment. postižením schopný chůze neschopný chůze schopný chůze neschopný chůze zrakové postižení slabozraký nevidomý smyslové omezení hluchoslepý sluchové postižení nedoslýchavý neslyšící mentální postižení mentální omezení lehké mentální postižení Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 10/273 Principy specifických požadavků Předpokladem principů přístupnosti je správné zhodnocení omezujících faktorů užívání staveb pro jednotlivé skupiny osob s omezenou schopností pohybu a orientace, zejména tří základních omezení: omezení pohybové omezení smyslového vnímání vizuálního omezení smyslového vnímání sluchového Při návrhu dopravních staveb a objektů pro bydlení, občanské vybavení a zaměstnávání musíme řešit bezbariérové užívání pro výše uvedená omezení samostatně a akceptovat rozdílnost jednotlivých uživatelů, neboť mají zcela jiné požadavky na jednotlivé úpravy staveb Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 11/273 Principy specifických požadavků Při navrhování a provádění staveb musíme také vycházet z podmínky, že opatření pro kteroukoli skupinu uživatelů (včetně osob s omezenou schopností pohybu a orientace) staveb nesmí znemožňovat využití stavby ostatním uživatelům a ani je nesmí podstatným způsobem omezovat!!! Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 12/273 4

5 Podmínky snadného pohybu a orientace Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 13/273 Podmínky snadného pohybu a orientace Osoby s pohybovým postižením překonání rozdílů ve výškových úrovních dostatečné manipulační plochy dosahové úrovně horizontální vertikální Osoby s těžkým pohybovým postižením zásadním problémem osob na vozíku je pohyb a práce v sedě návrh optimálního prostředí pro těžce pohybově postižené osoby tedy vychází z prostorových nároků, manipulace a rozměrových parametrů invalidního vozíku Osoby s omezeným pohybovým postižením manipulační plochy využitelné osobami s francouzskými holemi, berlemi apod. rovina podložky s protiskluzovým povrchem (opora pro rehabilitační pomůcky (berle, francouzské hole) problematické překonávání velkých výškových rozdílů Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 14/273 Podmínky snadného pohybu a orientace Manipulační nároky dosahových vzdáleností horizontálních a vertikálních osob na vozíku a osob chodících o holi (při různém stupni postižení a možnosti dosahu horních končetin) Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 15/273 5

6 Podmínky snadného pohybu a orientace Základní rozměrové parametry invalidního vozíku a rozměrové parametry dosahu osoby na invalidním vozíku s napřímenými a s nakloněnými zády Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 16/273 Podmínky snadného pohybu a orientace Manévrovací plochy pro otočení vozíku Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 17/273 Podmínky snadného pohybu a orientace B A Porovnání dosahových úrovní, A-zóna optimálního dosahu, B-zóna maximálního dosahu Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 18/273 6

7 Podmínky snadného pohybu a orientace dosahová výška maximální minimální 3 4 let 915 mm 510 mm 5 8 let 1015 mm 455 mm 9 12 let 1120 mm 405 mm Min. a max. dosahové vzdálenosti dětí Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 19/273 Podmínky snadného pohybu a orientace Minimální a maximální dosahové vzdálenosti při čelním nástupu a s respektováním hloubky překážky Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 20/273 Podmínky snadného pohybu a orientace Minimální a maximální dosahové vzdálenosti při bočním nástupu a s respektováním hloubky překážky Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 21/273 7

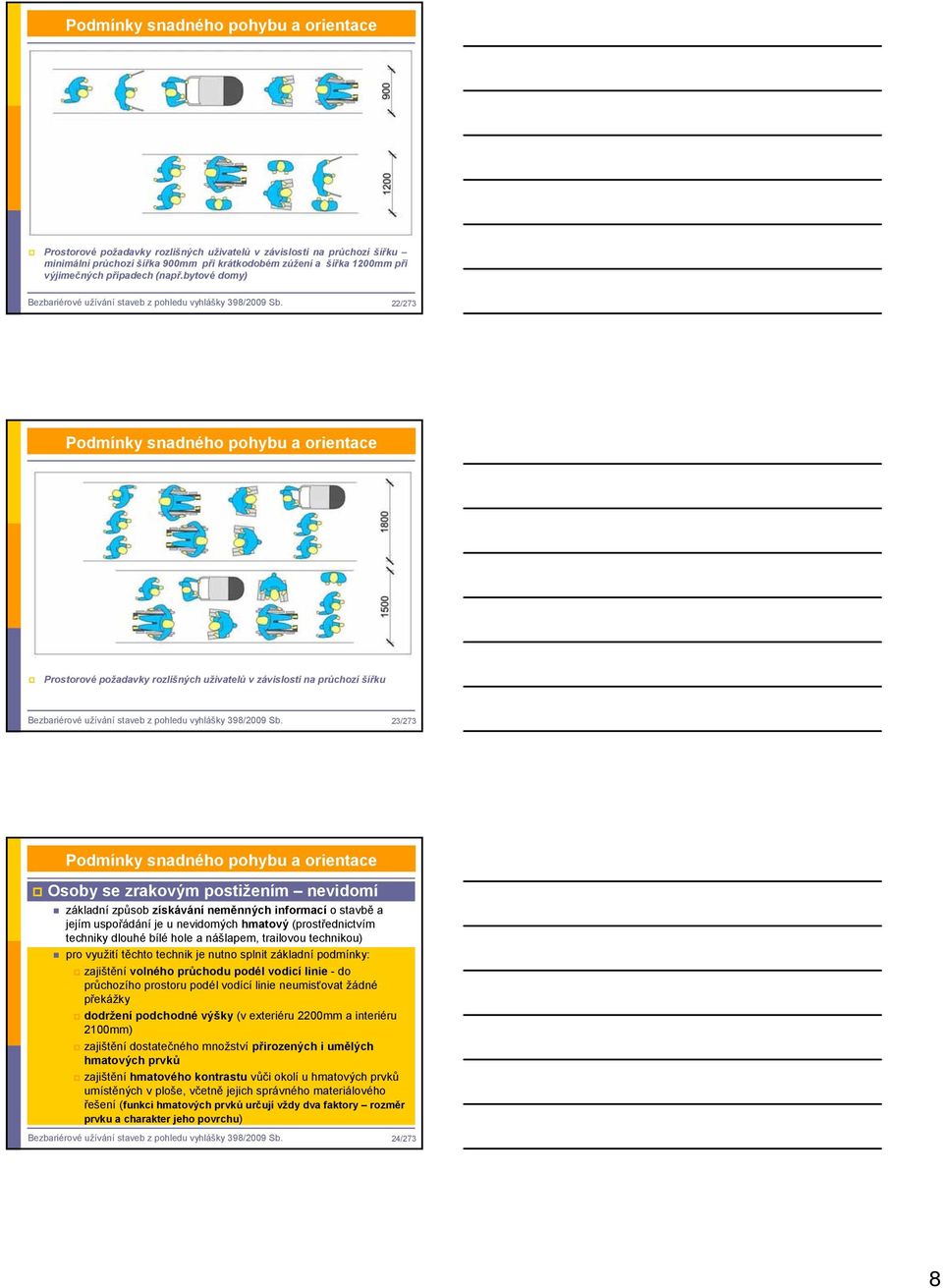

8 Podmínky snadného pohybu a orientace Prostorové požadavky rozlišných uživatelů v závislosti na průchozí šířku minimální průchozí šířka 900mm při krátkodobém zúžení a šířka 1200mm při výjimečných případech (např.bytové domy) Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 22/273 Podmínky snadného pohybu a orientace Prostorové požadavky rozlišných uživatelů v závislosti na průchozí šířku Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 23/273 Podmínky snadného pohybu a orientace Osoby se zrakovým postižením nevidomí základní způsob získávání neměnných informací o stavbě a jejím uspořádání je u nevidomých hmatový (prostřednictvím techniky dlouhé bílé hole a nášlapem, trailovou technikou) pro využití těchto technik je nutno splnit základní podmínky: zajištění volného průchodu podél vodicí linie - do průchozího prostoru podél vodící linie neumisťovat žádné překážky dodržení podchodné výšky (v exteriéru 2200mm a interiéru 2100mm) zajištění dostatečného množství přirozených i umělých hmatových prvků zajištění hmatového kontrastu vůči okolí u hmatových prvků umístěných v ploše, včetně jejich správného materiálového řešení (funkci hmatových prvků určují vždy dva faktory rozměr prvku a charakter jeho povrchu) Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 24/273 8

9 Požadavky na pohyb a orientaci v prostoru Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 25/273 Požadavky na pohyb a orientaci v prostoru Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 26/273 Požadavky na pohyb a orientaci v prostoru Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 27/273 9

10 Požadavky na pohyb a orientaci v prostoru Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 28/273 Podmínky snadného pohybu a orientace Osoby se zrakovým postižením slabozrací usnadnění samostatného pohybu a orientace slabozrakých osob je dosažena pomocí barevných kontrastů, řádným osvětlením, změnou struktury povrchu a jednoduchým dispoziční řešením stavby v pravoúhlém systému pro snadnou identifikaci celoskleněných ploch, dveří, nástupních a výstupních schodů, zařizovacích předmětů, ovládacích prvků, madel, klik apod. je nutné používat vizuálního kontrastu. tito uživatelé potřebují vhodně navržený orientační systém s respektováním velikosti písma a barevností podkladu. vnitřní prostory je žádoucí řešit bez nežádoucího zrcadlení a odlesků povrchů (matové povrchy podlahovin s vhodnou povrchovou úpravou stěn a stropů) Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 29/273 Podmínky snadného pohybu a orientace Příklady úpravy pro snadný a samostatný pohyb slabozrakých osob Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 30/273 10

11 Podmínky snadného pohybu a orientace Příklady nevhodného povrchu pro samostatný pohyb slabozrakých osob Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 31/273 Podmínky snadného pohybu a orientace Osoby s úplnou nebo částečnou ztrátou sluchu neslyšící a nedoslýchaví pro bezpečný pohyb jsou nutné vizuálně sdělené informace orientaci zkvalitní navržená opatření: zavedení vizuálních informačních a orientačních systémů ve vstupních halách, odbavovacích halách dopravního systému, na zastávkách, nástupištích apod. zavedení vizuálního systému varovných signálů světelná signalizace vybavení přepážek informací, recepcí apod. hovorovým systémem pro nedoslýchavé indukční smyčky pro přepážky vybavení zasedacích, konferenčních místností, poslucháren indukčními smyčkami Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 32/273 Podmínky snadného pohybu a orientace Recepční pulty musí umožnit použití osobní kompenzační pomůcky pro osoby nedoslýchavé Vyhrazená zařízení musí být označena symbolem hluchoty. Osobní kompenzační pomůcka pro osoby nedoslýchavé je systém přenosu akustického signálu pomocí magnetické indukce nebo systém pro bezdrátový přenos akustického signálu. Zároveň musí být tato místa řádně osvětlena doporučuje se střední hladina osvětlenosti 300 lx. Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 33/273 11

12 Metodické zajištění přístupného prostřed edí Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 34/273 Metodické zajištění přístupného prostředí Základní principy: přístupnost území bezbariérové trasy dostupnost objektu komunikací pro pěší a parkovacích plochy vstupní prostory objektu vnější a vnitřní horizontální pohyb v objektu a jeho jednotlivých podlaží vertikální pohyb v objektu a dostupnost jednotlivých podlaží hygienické prostory a šatny speciální vybavení a interiér informační orientační systém Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 35/273 Metodické zajištění přístupného prostředí Objekt přístupnost objektu (MHD, parkování apod.) těžce pohybově postižení omez. pohybově postižení nevidomí slabozrací neslyšící nedoslýchaví Ano Ne vstupní prostory exteriér, interiér dtto horizontální pohyb v objektu dtto vertikální pohyb v objektu dtto hygienické prostory a šatny dtto speciální vybavení a interiér dtto informační orientační systém dtto Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 36/273 12

13 Bezbariérov rové užívání ve stavebním m zákonz koně a prováděcích ch vyhláš áškách Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 37/273 Bezbariérové užívání ve SZ a vyhláškách Detailní řešení všech staveb z hlediska jejich bezbariérové přístupnosti a užívání je obsaženo v prováděcích vyhláškách ke stavebnímu zákonu: ve vyhlášce č. 398/2009 Sb. o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb, která stanoví obecné technické požadavky na stavby a jejich části tak, aby bylo zabezpečeno bezbariérové užívání osobami s omezenou schopností pohybu a osobám s omezenou schopností orientace osobám se zrakovým a sluchovým postižením; ve vyhlášce č.499/2006 Sb. o dokumentaci staveb jsou zahrnuty podmínky a požadavky na srozumitelně vyjádřené a kontrolovatelné řešení staveb s ohledem na přístupnost a užívání osobami s omezenou schopností pohybu a orientace, a to jak v části textové, tak výkresové. vyhláška 499/2006 Sb. se nevztahuje na rozsah a obsah projektové dokumentace pro stavby letecké, stavby drah a na dráze včetně zařízení na dráze, stavby dálnic, silnic, místních komunikací a veřejně přístupných účelových komunikací podle 194, písm. c) stavebního zákona. Toto je předmětem vyhlášky Ministerstva dopravy č.146/2008 Sb. o rozsahu a obsahu projektové dokumentace dopravních staveb; ve vyhlášce č.503/2006 Sb. o podrobnější úpravě územního řízení, veřejnoprávní smlouvy a územního opatření, která stanoví podmínky umístění stavby. Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 38/273 Legislativní předpisy a bezbariérové užívání Zákon č.22/1997 Sb. o technických požadavcích na výrobky a o změně a doplnění některých zákonů Nařízení vlády č.163/2002 Sb., kterým se stanoví technické požadavky na vybrané stavební výrobky TN TZÚS Madla pro osoby s omezenou schopností pohybu a orientace TN TZÚS Sklopná sedátka do sprchových koutů pro osoby s omezenou schopností pohybu a orientace TN TZÚS Zvedací zařízení pro přemístění osob s omezenou schopností pohybu a orientace TN TZÚS Dlažební kostky a dlažební desky se speciální hmatovou úpravou (výstupky, reliéfní povrch) použitelné pro exteriér pro zrakově postižené TN TZÚS Dlažební kostky a dlažební desky se speciální hmatovou úpravou (výstupky, reliéfní povrch) použitelné pro interiér pro zrakově postižené TN TZÚS Dlažební kostky a dlažební desky se speciální hmatovou úpravou (drážky) použitelné pro umělé vodicí linie a vodicí linie sloučené s funkcí varovného pásu (železnice, nástupištní konzolové desky) určené pro exteriér pro zrakově postižené TN TZÚS Akustické orientační a informační majáky pro zrakově postižené Zákon č.13/1997 Sb. o pozemních komunikacích Zákon č.361/2000 Sb. o provozu na pozemních komunikacích včetně změn Vyhláška č.30/2001 Sb., kterou se provádějí pravidla provozu na pozemních komunikacích a úprava a řízení provozu na pozemních komunikacích Vyhláška č.247/2010 Sb., kterou se mění vyhláška č. 30/2001 Sb., kterou se provádějí pravidla provozu na pozemních komunikacích a úprava a řízení provozu na pozemních komunikacích, ve znění pozdějších předpisů Zákon č.266/1994 Sb. o drahách včetně změn Vyhláška č. 177/1995 Sb., kterou se vydává stavební a technický řád drah včetně změn Zákon č.102/1992 Sb. Zákon České národní rady, kterým se upravují otázky související s vydáním zákona č. 509/1991 Sb., kterým se mění, doplňuje a upravuje občanský zákoník Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 39/273 13

14 ČSN a bezbariérové užívání ČSN ISO (ČSN ) Grafické značky - Bezpečnostní barvy a bezpečnostní značky - Část 1: Zásady navrhování bezpečnostních značek na pracovištích a ve veřejných prostorech (prosinec 2003) ČSN EN (ČSN ) Bezpečnostní předpisy pro konstrukci a montáž výtahů, Část 70: Zvláštní úprava výtahů určených pro dopravu osob a osob a nákladů - Přístupnost výtahů včetně osob s omezenou schopností pohybu a orientace ČSN EN (ČSN ) Bezpečnostní předpisy pro konstrukci a montáž výtahů - Zvláštní výtahy pro dopravu osob a nákladů - Část 40: Schodišťové výtahy a šikmé zvedací plošiny pro dopravu osob s omezenou pohyblivostí (březen 2009) ČSN ISO (ČSN ) Poháněné zdvihací plošiny pro osoby s omezenou pohyblivostí Bezpečnostní předpisy, rozměry a provoz, Část 1: Svislé zdvihací plošiny ČSN ISO (ČSN ) Poháněné zdvihací plošiny pro osoby s omezenou pohyblivostí Bezpečnostní předpisy, rozměry a provoz, Část 2: Poháněné schodišťové výtahy pohybující se po šikmé dráze pro sedící nebo stojící osoby a uživatele na vozících pro invalidy. ČSN Schodiště a šikmé rampy Základní ustanovení (březen 2010) ČSN Obytné budovy (červen 2004) ČSN Nástupiště a nástupištní přístřešky na drahách celostátních, regionálních a vlečkách (duben 2009) ČSN Požární stanice a požární zbrojnice (listopad 2006) ČSN Projektování místních komunikací (leden 2006) ČSN Projektování místních komunikací, změna Z1 (únor 2010) ČSN Železniční přejezdy a přechody (duben 2004) ČSN Autobusové, trolejbusové a tramvajové zastávky, přestupní uzly a stanoviště, Část 1: Navrhování zastávek (květen 2007) ČSN Autobusové, trolejbusové a tramvajové zastávky, přestupní uzly a stanoviště, Část 2: Přestupní uzly a stanoviště (září 2009) ČSN Ochranná zábradlí (leden 2008) Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 40/273 Vyhláš áška č.398/2009 Sb. o obecných technických požadavc adavcích ch zabezpečuj ujících ch bezbariérov rové užívání staveb Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 41/273 Vyhláška 398/2009 Sb. Obecné požadavky na výstavbu Stavební zákon v 2, odst. (2) písm. e) stanoví obecnými požadavky: Obecné požadavky na využívání území Technické požadavky na stavby Bezbariérové užívání stavby Právní rámec obecných požadavků na výstavbu je založen ve stavebním zákoně v 169, odst. (1): Právnické osoby, fyzické osoby a příslušné orgány veřejné správy jsou povinny při územně plánovací a projektové činnosti, při povolování, provádění, užívání a odstraňování staveb respektovat záměry územního plánování a obecné požadavky na výstavbu stanovené prováděcími právními předpisy. Výjimky stanoví 169, odst. (2) (6) Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 42/273 14

15 Vyhláška 398/2009 Sb. Vyhláška č. 398/2009 Sb., o obecných technických požadavcích zabezpečující bezbariérové užívání staveb platnost na území ČR ruší a nahrazuje dřívější vyhlášku č.369/2001 Sb., o obecných technických požadavcích zabezpečující bezbariérové užívání osobami s omezenou schopností pohybu a orientace, ve znění pozdějších předpisů stanovení obecných technických požadavků zabezpečující bezbariérové užívání Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 43/273 Struktura vyhláš ášky č.398/2009 Sb. Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 44/273 Struktura vyhlášky č.398/2009 Sb. Obecná část znění Příloha č. 1 Obecné technické požadavky zabezpečující bezbariérové užívání staveb 1. Základní prvky bezbariérového užívání staveb 2. Schodiště a vyrovnávací stupně 3. Výtahy, zdvihací plošiny, pohyblivé schody a pohyblivé chodníky Příloha č. 2 Technické požadavky zabezpečující bezbariérové užívání pozemních komunikací a veřejného prostranství 1. Komunikace pro chodce a vyhrazená stání 2. Přechody pro chodce, místa pro přecházení a koridory pro přecházení tramvajového pásu 3. Nástupiště veřejné dopravy a zpevněné plochy na železnici 4. Výkopy a staveniště Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 45/273 15

16 Struktura vyhlášky č.398/2009 Sb. Příloha č. 3 Technické požadavky zabezpečující bezbariérové užívání staveb občanského vybavení v částech určených pro užívání veřejností, společných prostor a domovního vybavení bytových domů, upravitelného bytu nebo bytu zvláštního určení a staveb pro výkon práce 1. Vstupy do budov 2. Bezbariérové rampy 3. Dveře 4. Okna 5. Hygienická zařízení a šatny 6. Prostory a zařízení 7. Bytový dům obsahující byt zvláštního určení 8. Upravitelný byt, byt zvláštního určení a obytné části staveb Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 46/273 Struktura vyhlášky č.398/2009 Sb. Příloha č. 4 Symboly 1. Symbol zařízení nebo prostoru pro osoby na vozíku 2. Symbol zařízení nebo prostoru pro osoby se zrakovým postižením 3. Symbol zařízení nebo prostoru pro osoby se sluchovým postižením 4. Symbol zařízení nebo prostoru pro osoby doprovázející dítě v kočárku 5. Symbol prostoru s přebalovacím pultem Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 47/273 Struktura vyhlášky č.398/2009 Sb. Přílohy vyhlášky a stanovení požadavků Řešení pro osoby s omezenou schopností pohybu Řešení pro osoby s omezenou schopností orientace - osoby se zrakovým postižením Řešení pro osoby s omezenou schopností orientace - osoby se sluchovým postižením Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 48/273 16

17 Paragrafové znění vyhlášky č.398/2009 Sb. Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 49/273 Paragrafové znění vyhlášky č.398/2009 Sb. Úvodní ustanovení 1 Předmět úpravy 2 (Výčet staveb, na které se vyhláška vztahuje) 3 (Výklad pojmu normové hodnot) Požadavky na stavby pozemních komunikací a veřejného prostranství 4 (Výčet pozemních komunikací, na které se vyhláška vztahuje, parkovací plochy a hromadné garáže, telefonní automaty a obdobná zařízení, městské mobiliáře, reklamní zařízení, výkopy) 5 Přístupy do staveb Požadavky na stavby občanského vybavení. 6 (Výčet staveb občanského vybavení, řešení přístupů a vnitřního vybavení) 7 (Hygienická zařízení staveb občanského vybavení) 8 (Shromažďovací prostory, ubytovací zařízení, bazény, sportoviště, škol). 9 (Informační zařízení) Požadavky na společné prostory a domovní vybavení bytového domu, na upravitelný byt a byt zvláštního určení 10 (Užívání společných prostor) 11 (Požadavky na byty zvláštního určení a na upravitelné byty) Požadavky na stavby pro výkon práce 12 (Požadavky na přístup a prostory těchto staveb) 13 (Požadavky na hygienické vybavení a shromažďovací prostory) Společná, závěrečná a zrušovací ustanovení 14 Výjimky 15 (Způsob posuzování, odchylky a doba zajištění bezbariérového užívání) 16 Přechodná ustanovení (Platnost vyhlášky) 17 Zrušovací ustanovení 18 Účinnost Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 50/273 Paragrafové znění vyhlášky č.398/2009 Sb. Úvodní ustanovení 1 Předmět úpravy 2 (Výčet staveb, na které se vyhláška vztahuje) 3 (Výklad pojmu normové hodnot) Požadavky na stavby pozemních komunikací a veřejného prostranství 4 (Výčet pozemních komunikací, na které se vyhláška vztahuje, parkovací plochy a hromadné garáže, telefonní automaty a obdobná zařízení, městské mobiliáře, reklamní zařízení, výkopy) 5 Přístupy do staveb Požadavky na stavby občanského vybavení. 6 (Výčet staveb občanského vybavení, řešení přístupů a vnitřního vybavení) 7 (Hygienická zařízení staveb občanského vybavení) 8 (Shromažďovací prostory, ubytovací zařízení, bazény, sportoviště, škol). 9 (Informační zařízení) Požadavky na společné prostory a domovní vybavení bytového domu, na upravitelný byt a byt zvláštního určení 10 (Užívání společných prostor) 11 (Požadavky na byty zvláštního určení a na upravitelné byty) Požadavky na stavby pro výkon práce 12 (Požadavky na přístup a prostory těchto staveb) 13 (Požadavky na hygienické vybavení a shromažďovací prostory) Společná, závěrečná a zrušovací ustanovení 14 Výjimky 15 (Způsob posuzování, odchylky a doba zajištění bezbariérového užívání) 16 Přechodná ustanovení (Platnost vyhlášky) 17 Zrušovací ustanovení 18 Účinnost Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 51/273 17

18 Paragrafové znění vyhlášky č.398/2009 Sb. Úvodní ustanovení 1 Předmět úpravy 3) Pro užívání staveb infrastruktury osobami s omezenou schopností pohybu nebo orientace v transevropském konvenčním a vysokorychlostním železničním systému platí jiný právní předpis Rozhodnutí komise Evropských společenství o technické specifikaci pro interoperabilitu týkající se osob s omezenou schopností pohybu a orientace v transevropském konvenčním a vysokorychlostním železničním systému a sdělení Ministerstva dopravy č. 111/2004 Sb., o výčtu železničních drah zařazených do evropského železničního systému Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 52/273 Paragrafové znění vyhlášky č.398/2009 Sb. Úvodní ustanovení 1 Předmět úpravy 2 (Výčet staveb, na které se vyhláška vztahuje) 3 (Výklad pojmu normové hodnot) Požadavky na stavby pozemních komunikací a veřejného prostranství 4 (Výčet pozemních komunikací, na které se vyhláška vztahuje, parkovací plochy a hromadné garáže, telefonní automaty a obdobná zařízení, městské mobiliáře, reklamní zařízení, výkopy) 5 Přístupy do staveb Požadavky na stavby občanského vybavení. 6 (Výčet staveb občanského vybavení, řešení přístupů a vnitřního vybavení) 7 (Hygienická zařízení staveb občanského vybavení) 8 (Shromažďovací prostory, ubytovací zařízení, bazény, sportoviště, škol). 9 (Informační zařízení) Požadavky na společné prostory a domovní vybavení bytového domu, na upravitelný byt a byt zvláštního určení 10 (Užívání společných prostor) 11 (Požadavky na byty zvláštního určení a na upravitelné byty) Požadavky na stavby pro výkon práce 12 (Požadavky na přístup a prostory těchto staveb) 13 (Požadavky na hygienické vybavení a shromažďovací prostory) Společná, závěrečná a zrušovací ustanovení 14 Výjimky 15 (Způsob posuzování, odchylky a doba zajištění bezbariérového užívání) 16 Přechodná ustanovení (Platnost vyhlášky) 17 Zrušovací ustanovení 18 Účinnost Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 53/273 2 Paragrafové znění vyhlášky č.398/2009 Sb. (1) Podle této vyhlášky se postupuje při zpracování dokumentace pro vydání územního rozhodnutí, nebo při zpracování jednoduchého technického popisu záměru pro vydání územního souhlasu a při zpracování projektové dokumentace, při povolování nebo ohlašování a provádění staveb, při vydávání kolaudačního souhlasu, při užívání a odstraňování staveb nebo zařízení a při kontrolních prohlídkách staveb a) pozemních komunikací a veřejného prostranství, b) občanského vybavení v částech určených pro užívání veřejností, c) společných prostor a domovního vybavení bytového domu obsahujícího více než 3 byty (dále jen bytový dům ), upravitelného bytu nebo bytu zvláštního určení, d) pro výkon práce celkově 25 a více osob, pokud provoz v těchto stavbách umožňuje zaměstnávat osoby se zdravotním postižením nebo stavby pro výkon práce osob s těžkým zdravotním postižením (dále jen stavby pro výkon práce) Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 54/273 18

19 Paragrafové znění vyhlášky č.398/2009 Sb. Úvodní ustanovení 1 Předmět úpravy 2 (Výčet staveb, na které se vyhláška vztahuje) 3 (Výklad pojmu normové hodnot) Požadavky na stavby pozemních komunikací a veřejného prostranství 4 (Výčet pozemních komunikací, na které se vyhláška vztahuje, parkovací plochy a hromadné garáže, telefonní automaty a obdobná zařízení, městské mobiliáře, reklamní zařízení, výkopy) 5 Přístupy do staveb Požadavky na stavby občanského vybavení. 6 (Výčet staveb občanského vybavení, řešení přístupů a vnitřního vybavení) 7 (Hygienická zařízení staveb občanského vybavení) 8 (Shromažďovací prostory, ubytovací zařízení, bazény, sportoviště, škol). 9 (Informační zařízení) Požadavky na společné prostory a domovní vybavení bytového domu, na upravitelný byt a byt zvláštního určení 10 (Užívání společných prostor) 11 (Požadavky na byty zvláštního určení a na upravitelné byty) Požadavky na stavby pro výkon práce 12 (Požadavky na přístup a prostory těchto staveb) 13 (Požadavky na hygienické vybavení a shromažďovací prostory) Společná, závěrečná a zrušovací ustanovení 14 Výjimky 15 (Způsob posuzování, odchylky a doba zajištění bezbariérového užívání) 16 Přechodná ustanovení (Platnost vyhlášky) 17 Zrušovací ustanovení 18 Účinnost Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 55/273 3 Paragrafové znění vyhlášky č.398/2009 Sb. (1) Normovou hodnotou se rozumí konkrétní technický požadavek, zejména limitní hodnota, návrhová metoda, národně stanovené parametry, technické vlastnosti stavebních konstrukcí a technických zařízení, obsažený v příslušné české technické normě, jehož dodržení se považuje za splnění požadavků konkrétního ustanovení této vyhlášky. Seznam příslušných českých technických norem (ČSN) na webových stránkách Ministerstva pro místní rozvoj Pracovní pomůcka k vyhlášce č. 398/2009 Sb., o technických požadavcích zabezpečující bezbariérové užívání staveb Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 56/273 Paragrafové znění vyhlášky č.398/2009 Sb. Pracovní pomůcka k vyhlášce č. 398/2009 Sb., o technických požadavcích zabezpečující bezbariérové užívání staveb Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 57/273 19

20 Paragrafové znění vyhlášky č.398/2009 Sb. Úvodní ustanovení 1 Předmět úpravy 2 (Výčet staveb, na které se vyhláška vztahuje) 3 (Výklad pojmu normové hodnot) Požadavky na stavby pozemních komunikací a veřejného prostranství 4 (Výčet pozemních komunikací, na které se vyhláška vztahuje, parkovací plochy a hromadné garáže, telefonní automaty a obdobná zařízení, městské mobiliáře, reklamní zařízení, výkopy) 5 Přístupy do staveb Požadavky na stavby občanského vybavení. 6 (Výčet staveb občanského vybavení, řešení přístupů a vnitřního vybavení) 7 (Hygienická zařízení staveb občanského vybavení) 8 (Shromažďovací prostory, ubytovací zařízení, bazény, sportoviště, škol). 9 (Informační zařízení) Požadavky na společné prostory a domovní vybavení bytového domu, na upravitelný byt a byt zvláštního určení 10 (Užívání společných prostor) 11 (Požadavky na byty zvláštního určení a na upravitelné byty) Požadavky na stavby pro výkon práce 12 (Požadavky na přístup a prostory těchto staveb) 13 (Požadavky na hygienické vybavení a shromažďovací prostory) Společná, závěrečná a zrušovací ustanovení 14 Výjimky 15 (Způsob posuzování, odchylky a doba zajištění bezbariérového užívání) 16 Přechodná ustanovení (Platnost vyhlášky) 17 Zrušovací ustanovení 18 Účinnost Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 58/273 4 Paragrafové znění vyhlášky č.398/2009 Sb. (2) Na všech vyznačených vnějších i vnitřních odstavných a parkovacích plochách a v hromadných garážích pro osobní motorová vozidla musí být vyhrazena stání pro vozidla přepravující osoby těžce pohybově postižené nejméně v následujícím počtu vycházejícím z celkového počtu stání každé dílčí parkovací plochy: 2 až 20 stání 1 vyhrazené stání 21 až 40 stání 2 vyhrazená stání 41 až 60 stání 3 vyhrazená stání 61 až 80 stání 4 vyhrazená stání 81 až 100 stání 5 vyhrazených stání 101 až 150 stání 6 vyhrazených stání 151 až 200 stání 7 vyhrazených stání 201 až 300 stání 8 vyhrazených stání 301 až 400 stání 9 vyhrazených stání 401 až 500 stání 10 vyhrazených stání 501 a více stání 2% vyhrazených stání Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 59/273 4 Paragrafové znění vyhlášky č.398/2009 Sb. (3) U staveb pro obchod, služby a zdravotnictví musí být vyhrazená stání pro osoby doprovázející dítě v kočárku v minimálním počtu 1 % stání z celkového počtu stání. Výsledný počet vyhrazených stání se zaokrouhluje na celá čísla směrem nahoru. Požadavky na jejich technické řešení jsou uvedeny v bodech a přílohy č. 2 k této vyhlášce. (4) Prostory pro nejméně 20 % veřejných telefonních automatů, samoobslužných informací, obdobných zařízení, poštovních schránek, pokladen a přepážek musí umožňovat užívání osobami s omezenou schopností pohybu nebo orientace. Požadavky na technické řešení jsou uvedeny v bodech až a 1.3. přílohy č. 1 k této vyhlášce. Tyto prostory a zařízení musí být označeny příslušnými symboly dle přílohy č. 4 k této vyhlášce. Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 60/273 20

21 Paragrafové znění vyhlášky č.398/2009 Sb. Úvodní ustanovení 1 Předmět úpravy 2 (Výčet staveb, na které se vyhláška vztahuje) 3 (Výklad pojmu normové hodnot) Požadavky na stavby pozemních komunikací a veřejného prostranství 4 (Výčet pozemních komunikací, na které se vyhláška vztahuje, parkovací plochy a hromadné garáže, telefonní automaty a obdobná zařízení, městské mobiliáře, reklamní zařízení, výkopy) 5 Přístupy do staveb Požadavky na stavby občanského vybavení. 6 (Výčet staveb občanského vybavení, řešení přístupů a vnitřního vybavení) 7 (Hygienická zařízení staveb občanského vybavení) 8 (Shromažďovací prostory, ubytovací zařízení, bazény, sportoviště, škol). 9 (Informační zařízení) Požadavky na společné prostory a domovní vybavení bytového domu, na upravitelný byt a byt zvláštního určení 10 (Užívání společných prostor) 11 (Požadavky na byty zvláštního určení a na upravitelné byty) Požadavky na stavby pro výkon práce 12 (Požadavky na přístup a prostory těchto staveb) 13 (Požadavky na hygienické vybavení a shromažďovací prostory) Společná, závěrečná a zrušovací ustanovení 14 Výjimky 15 (Způsob posuzování, odchylky a doba zajištění bezbariérového užívání) 16 Přechodná ustanovení (Platnost vyhlášky) 17 Zrušovací ustanovení 18 Účinnost Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 61/273 5 Paragrafové znění vyhlášky č.398/2009 Sb. (2) Přístup ke stavbám se musí vytýčit přirozenými nebo umělými vodicími liniemi a přístup k budově se specializovanými službami pro osoby se zrakovým postižením, nemocnici, krajskému úřadu, výpravní budově, odbavovacímu terminálu veřejné dopravy a stanici metra také akusticky. Požadavky na technické řešení stanoví body , , a přílohy č. 1 k této vyhlášce. Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 62/273 Paragrafové znění vyhlášky č.398/2009 Sb. Úvodní ustanovení 1 Předmět úpravy 2 (Výčet staveb, na které se vyhláška vztahuje) 3 (Výklad pojmu normové hodnot) Požadavky na stavby pozemních komunikací a veřejného prostranství 4 (Výčet pozemních komunikací, na které se vyhláška vztahuje, parkovací plochy a hromadné garáže, telefonní automaty a obdobná zařízení, městské mobiliáře, reklamní zařízení, výkopy) 5 Přístupy do staveb Požadavky na stavby občanského vybavení. 6 (Výčet staveb občanského vybavení, řešení přístupů a vnitřního vybavení) 7 (Hygienická zařízení staveb občanského vybavení) 8 (Shromažďovací prostory, ubytovací zařízení, bazény, sportoviště, škol). 9 (Informační zařízení) Požadavky na společné prostory a domovní vybavení bytového domu, na upravitelný byt a byt zvláštního určení 10 (Užívání společných prostor) 11 (Požadavky na byty zvláštního určení a na upravitelné byty) Požadavky na stavby pro výkon práce 12 (Požadavky na přístup a prostory těchto staveb) 13 (Požadavky na hygienické vybavení a shromažďovací prostory) Společná, závěrečná a zrušovací ustanovení 14 Výjimky 15 (Způsob posuzování, odchylky a doba zajištění bezbariérového užívání) 16 Přechodná ustanovení (Platnost vyhlášky) 17 Zrušovací ustanovení 18 Účinnost Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 63/273 21

22 Paragrafové znění vyhlášky č.398/2009 Sb. 6 (1) Stavbou občanského vybavení se rozumí: a) stavba pro veřejnou správu, soudy, státní zastupitelství, policii, obviněné a odsouzené, b) stavba pro sdělovací prostředky, c) stavba pro obchod a služby, d) stavba pro ochranu obyvatelstva, e) stavba pro sport, f) školy, předškolní a školská zařízení, g) stavba pro kulturu a duchovní osvětu, h) stavba pro zdravotnictví a sociální služby, i) budova pro veřejnou dopravu, j) stavba ubytovacího zařízení pro cestovní ruch s celoročním i sezónním provozem pro více než 20 osob. Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 64/273 Paragrafové znění vyhlášky č.398/2009 Sb. Úvodní ustanovení 1 Předmět úpravy 2 (Výčet staveb, na které se vyhláška vztahuje) 3 (Výklad pojmu normové hodnot) Požadavky na stavby pozemních komunikací a veřejného prostranství 4 (Výčet pozemních komunikací, na které se vyhláška vztahuje, parkovací plochy a hromadné garáže, telefonní automaty a obdobná zařízení, městské mobiliáře, reklamní zařízení, výkopy) 5 Přístupy do staveb Požadavky na stavby občanského vybavení. 6 (Výčet staveb občanského vybavení, řešení přístupů a vnitřního vybavení) 7 (Hygienická zařízení staveb občanského vybavení) 8 (Shromažďovací prostory, ubytovací zařízení, bazény, sportoviště, škol). 9 (Informační zařízení) Požadavky na společné prostory a domovní vybavení bytového domu, na upravitelný byt a byt zvláštního určení 10 (Užívání společných prostor) 11 (Požadavky na byty zvláštního určení a na upravitelné byty) Požadavky na stavby pro výkon práce 12 (Požadavky na přístup a prostory těchto staveb) 13 (Požadavky na hygienické vybavení a shromažďovací prostory) Společná, závěrečná a zrušovací ustanovení 14 Výjimky 15 (Způsob posuzování, odchylky a doba zajištění bezbariérového užívání) 16 Přechodná ustanovení (Platnost vyhlášky) 17 Zrušovací ustanovení 18 Účinnost Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 65/273 7 Paragrafové znění vyhlášky č.398/2009 Sb. (1) Ve stavbě, ve které je záchod určen pro užívání veřejností, musí být v každém tomto zařízení nejméně jedna záchodová kabina v oddělení pro ženy a nejméně jedna záchodová kabina v oddělení pro muže řešena v souladu s požadavky uvedenými v bodech až přílohy č. 3 k této vyhlášce. Kabina nemusí mít předsíňku v případech, kdy je přístupná z prostoru, který není pobytovou místností. Pokud je stavba vybavena maximálně dvěma záchodovými kabinami, lze jako bezbariérovou zřídit pouze jednu z nich, určenou pro obě pohlaví a přístupnou přímo z veřejného komunikačního prostoru. U změn dokončených staveb s více záchodovými kabinami lze též postupovat podle věty předchozí a v odůvodněných případech může být kabina zcela výjimečně přístupná z oddělení pro ženy. Ve stavbách, které jsou určeny pro osoby na vozíku s asistentem, musí být záchodová kabina řešena s ohledem na výpomoc asistenta. Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 66/273 22

23 Paragrafové znění vyhlášky č.398/2009 Sb. 7 (2) Stavby určené pro děti do tří let s hygienickým zařízením pro veřejnost musí mít nejméně jednu přebalovací kabinu v oddělení pro ženy a nejméně jednu přebalovací kabinu v oddělení pro muže, popřípadě nejméně jednu přebalovací kabinu přístupnou ze společného prostoru řešenou podle bodu přílohy č. 3 k této vyhlášce nebo nejméně jeden přebalovací pult v oddělení pro ženy a nejméně jeden přebalovací pult v oddělení pro muže řešený podle bodu přílohy č. 3 k této vyhlášce. (3) Ve stavbě, ve které je sprcha nebo vana určena pro užívání veřejností, musí být nejméně jedna sprcha nebo vana v oddělení pro ženy a nejméně jedna sprcha nebo vana v oddělení pro muže řešena v souladu s požadavky uvedenými v bodech a až přílohy č. 3 k této vyhlášce. (4) Ve stavbě, ve které je šatna určena pro užívání veřejností, musí být nejméně část v oddělení pro ženy a část v oddělení pro muže řešena v souladu s požadavky uvedenými v bodech a přílohy č. 3 k této vyhlášce. Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 67/273 Paragrafové znění vyhlášky č.398/2009 Sb. Nejméně 5% šatních skříněk z celkové počtu musí být řešeny s ohledem na manipulační požadavky osob na vozíku a respektováním dosahové úrovně 1200mm nad podlahou Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 68/273 Paragrafové znění vyhlášky č.398/2009 Sb. Úvodní ustanovení 1 Předmět úpravy 2 (Výčet staveb, na které se vyhláška vztahuje) 3 (Výklad pojmu normové hodnot) Požadavky na stavby pozemních komunikací a veřejného prostranství 4 (Výčet pozemních komunikací, na které se vyhláška vztahuje, parkovací plochy a hromadné garáže, telefonní automaty a obdobná zařízení, městské mobiliáře, reklamní zařízení, výkopy) 5 Přístupy do staveb Požadavky na stavby občanského vybavení. 6 (Výčet staveb občanského vybavení, řešení přístupů a vnitřního vybavení) 7 (Hygienická zařízení staveb občanského vybavení) 8 (Shromažďovací prostory, ubytovací zařízení, bazény, sportoviště, škol) 9 (Informační zařízení) Požadavky na společné prostory a domovní vybavení bytového domu, na upravitelný byt a byt zvláštního určení 10 (Užívání společných prostor) 11 (Požadavky na byty zvláštního určení a na upravitelné byty) Požadavky na stavby pro výkon práce 12 (Požadavky na přístup a prostory těchto staveb) 13 (Požadavky na hygienické vybavení a shromažďovací prostory) Společná, závěrečná a zrušovací ustanovení 14 Výjimky 15 (Způsob posuzování, odchylky a doba zajištění bezbariérového užívání) 16 Přechodná ustanovení (Platnost vyhlášky) 17 Zrušovací ustanovení 18 Účinnost Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 69/273 23

24 Paragrafové znění vyhlášky č.398/2009 Sb. 8 (1) Prostory pro shromažďování musí mít z celkového počtu míst nejméně tento počet vyhrazených míst pro osoby na vozíku: 4 až 25 míst 1 místo 26 až 50 míst 2 místa 51 až 75 míst 3 místa 76 až 100 míst 4 místa 101 až 200 míst 5 míst 201 až 300 míst 6 míst 301 až 500 míst 7 míst 501 a více míst místo na každých dalších 500 míst (3) V ubytovacích zařízeních pro cestovní ruch a pobytových zařízeních musí nejméně 5 % pokojů splňovat požadavky uvedené v bodech a přílohy č. 1 k této vyhlášce a přiměřeně v bodě 8.1. přílohy č. 3 k této vyhlášce. Výsledný počet pokojů se zaokrouhluje na celá čísla směrem nahoru. Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 70/273 8 Paragrafové znění vyhlášky č.398/2009 Sb. (4) Veřejně přístupné plavecké bazény, relaxační a rehabilitační vodní prostory musí mít zajištěný bezbariérový přístup do vody řešený prostřednictvím schodů a bazénového zvedáku nebo schodů a zvýšeného okraje. Technické požadavky stanoví bod 2. přílohy č. 1 k této vyhlášce a bod přílohy č. 3 k této vyhlášce. (5) U staveb pro sport musí být bezbariérově řešeno rovněž sportoviště a závodiště a jejich zázemí, zejména hygienické zařízení a šatny, při respektování zvýšených nároků na manipulační prostory pro používání sportovních vozíků. Požadavek na technické řešení stanoví bod přílohy č. 3 k této vyhlášce. (6) Školy, předškolní a školská zařízení musí mít bezbariérově řešeny prostory rovněž pro děti, žáky a studenty. U staveb pro mimoškolní vzdělávání se postupuje obdobně. Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 71/273 Paragrafové znění vyhlášky č.398/2009 Sb. Zabezpečení přístupu zdravotně postižených do bazénu typ bazénu menší bazén rekreační větší bazén plavecký umělé vlny, divoká řeka brouzdaliště whirlpool rampa X X * X X zvedák X X * X X okraj bazénu X X bezbar. schody X X schody X * základní přístup musí být zajištěn rampou nebo bazénovým zvedákem Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 72/273 24

25 Paragrafové znění vyhlášky č.398/2009 Sb. Světlá šířka dveří ve sportovních stavbách musí odpovídat rozměrovým parametrům sportovních vozíků Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 73/273 Paragrafové znění vyhlášky č.398/2009 Sb. Úvodní ustanovení 1 Předmět úpravy 2 (Výčet staveb, na které se vyhláška vztahuje) 3 (Výklad pojmu normové hodnot) Požadavky na stavby pozemních komunikací a veřejného prostranství 4 (Výčet pozemních komunikací, na které se vyhláška vztahuje, parkovací plochy a hromadné garáže, telefonní automaty a obdobná zařízení, městské mobiliáře, reklamní zařízení, výkopy) 5 Přístupy do staveb Požadavky na stavby občanského vybavení. 6 (Výčet staveb občanského vybavení, řešení přístupů a vnitřního vybavení) 7 (Hygienická zařízení staveb občanského vybavení) 8 (Shromažďovací prostory, ubytovací zařízení, bazény, sportoviště, škol) 9 (Informační zařízení) Požadavky na společné prostory a domovní vybavení bytového domu, na upravitelný byt a byt zvláštního určení 10 (Užívání společných prostor) 11 (Požadavky na byty zvláštního určení a na upravitelné byty) Požadavky na stavby pro výkon práce 12 (Požadavky na přístup a prostory těchto staveb) 13 (Požadavky na hygienické vybavení a shromažďovací prostory) Společná, závěrečná a zrušovací ustanovení 14 Výjimky 15 (Způsob posuzování, odchylky a doba zajištění bezbariérového užívání) 16 Přechodná ustanovení (Platnost vyhlášky) 17 Zrušovací ustanovení 18 Účinnost Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 74/273 9 Paragrafové znění vyhlášky č.398/2009 Sb. (1) Základní informace pro orientaci veřejnosti musí být jak vizuální, tak podle okolností i akustické a hmatné. Vizuální informace musí mít kontrastní a osvětlené nápisy a symboly. Informační a signalizační prvky musí být vnímatelné a srozumitelné pro všechny uživatele, je nutné brát v úvahu zejména zorné pole osoby na vozíku, velikost a vzdálenost písma. Dálkové ovládání akustických informací se řeší způsobem stanoveným v bodě přílohy č. 1 k této vyhlášce. (2) Vyhrazené prostory a zařízení uvedené v 7 a 8 musí být označeny příslušným symbolem podle přílohy č. 4 k této vyhlášce a na viditelném místě musí být umístěna orientační tabule s označením o přístupu k nim. Pokud je u změn dokončených staveb užíván zvláštní bezbariérový vstup, musí být na vhodném místě umístěna informace včetně symbolu o jeho umístění a přístupové trase k němu. Dále každé hygienické zařízení a šatna, které jsou určeny pro užívání veřejností, musí být hmatově označena v souladu s požadavkem uvedeným v bodě 5.2. přílohy č. 3 k této vyhlášce. Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 75/273 25

26 Paragrafové znění vyhlášky č.398/2009 Sb. Vhodnost barvy podkladu a písma pro orientační a informační grafický systém Základ pozadí Barva popisu, znaku černá bílá fialová modrá tyrkys zelená žlutá červená černá (+) (+) (-) (+) (+) (+) (-) bílá (+) (+) (+) (-) (-) (-) (+) fialová (+) (+) FF00FF (-) (-) (-) (-) (-) modrá (+) (-) 0000FF (+) (-) (+) (-) tyrkys (+) (-) (-) (+) 00FFFF (-) (-) (-) zelená (+) (-) (-) (+) (-) 00FF00 (-) (-) žlutá (+) (-) (+) (+) (-) (-) FFFF00 (-) červená (-) (+) (-) (-) (-) (-) (+) FF0000 Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 76/273 Paragrafové znění vyhlášky č.398/2009 Sb. Princip čitelnosti pro informační a orientační grafický systém s vhodnou velikostí znaků a symbolů vzhledem ke čtecí vzdálenosti Výška od podložky Horizontální vzdálenost pohledu Minimální výška znaku mm mm více než 3050mm méně než 1830mm více než 1830mm méně než 4570 mm více než 4570mm méně než 6400mm více než 6400mm 16mm 16mm plus 3,2mm na každých 305mm horizontální vzdálenosti pohledu větší než 1830mm 51 mm 51mm plus 3,2mm na každých 305mm horizontální vzdálenosti pohledu větší než 4570mm 75mm 75mm plus 3,2mm na každých 305mm horizontální vzdálenosti pohledu větší než 6400mm Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 77/273 Paragrafové znění vyhlášky č.398/2009 Sb. Úvodní ustanovení 1 Předmět úpravy 2 (Výčet staveb, na které se vyhláška vztahuje) 3 (Výklad pojmu normové hodnot) Požadavky na stavby pozemních komunikací a veřejného prostranství 4 (Výčet pozemních komunikací, na které se vyhláška vztahuje, parkovací plochy a hromadné garáže, telefonní automaty a obdobná zařízení, městské mobiliáře, reklamní zařízení, výkopy) 5 Přístupy do staveb Požadavky na stavby občanského vybavení. 6 (Výčet staveb občanského vybavení, řešení přístupů a vnitřního vybavení) 7 (Hygienická zařízení staveb občanského vybavení) 8 (Shromažďovací prostory, ubytovací zařízení, bazény, sportoviště, škol). 9 (Informační zařízení) Požadavky na společné prostory a domovní vybavení bytového domu, na upravitelný byt a byt zvláštního určení 10 (Užívání společných prostor) 11 (Požadavky na byty zvláštního určení a na upravitelné byty) Požadavky na stavby pro výkon práce 12 (Požadavky na přístup a prostory těchto staveb) 13 (Požadavky na hygienické vybavení a shromažďovací prostory) Společná, závěrečná a zrušovací ustanovení 14 Výjimky 15 (Způsob posuzování, odchylky a doba zajištění bezbariérového užívání) 16 Přechodná ustanovení (Platnost vyhlášky) 17 Zrušovací ustanovení 18 Účinnost Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 78/273 26

27 14 Výjimky Paragrafové znění vyhlášky č.398/2009 Sb. Za podmínek stanovených v 169 stavebního zákona lze v odůvodněných případech povolit výjimku z ustanovení bodu přílohy č. 1 k této vyhlášce (počet stupňů ve schodišťovém rameni) bodů (šířka komunikace pro pěší), , (sklony komunikace pro pěší), (sklony vyhrazeného stání), (průchozí prostor komunikací pro pěší), (přechody bez světelné signalizace), (přechody se světelnou signalizací), (přecházení tramvajového pásu), 3.1. (nástupiště a výška) přílohy č. 2 k této vyhlášce bodů (sklon před vstupem), až (rampy a parametry) přílohy č. 3 k této vyhlášce Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 79/273 Paragrafové znění vyhlášky č.398/2009 Sb. Úvodní ustanovení 1 Předmět úpravy 2 (Výčet staveb, na které se vyhláška vztahuje) 3 (Výklad pojmu normové hodnot) Požadavky na stavby pozemních komunikací a veřejného prostranství 4 (Výčet pozemních komunikací, na které se vyhláška vztahuje, parkovací plochy a hromadné garáže, telefonní automaty a obdobná zařízení, městské mobiliáře, reklamní zařízení, výkopy) 5 Přístupy do staveb Požadavky na stavby občanského vybavení. 6 (Výčet staveb občanského vybavení, řešení přístupů a vnitřního vybavení) 7 (Hygienická zařízení staveb občanského vybavení) 8 (Shromažďovací prostory, ubytovací zařízení, bazény, sportoviště, škol). 9 (Informační zařízení) Požadavky na společné prostory a domovní vybavení bytového domu, na upravitelný byt a byt zvláštního určení 10 (Užívání společných prostor) 11 (Požadavky na byty zvláštního určení a na upravitelné byty) Požadavky na stavby pro výkon práce 12 (Požadavky na přístup a prostory těchto staveb) 13 (Požadavky na hygienické vybavení a shromažďovací prostory) Společná, závěrečná a zrušovací ustanovení 14 Výjimky 15 (Způsob posuzování, odchylky a doba zajištění bezbariérového užívání) 16 Přechodná ustanovení (Platnost vyhlášky) 17 Zrušovací ustanovení 18 Účinnost Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 80/ Paragrafové znění vyhlášky č.398/2009 Sb. (1) Slouží-li části jedné stavby rozdílným účelům, posuzují se jednotlivé části samostatně podle příslušných ustanovení této vyhlášky a jejích příloh. (2) Odchylky od norem jsou přípustné, pokud se prokáže, že navržené řešení odpovídá nejméně požadavkům těchto norem. (3) Bezbariérové užívání stavby musí být zajištěno po celou dobu její životnosti. Při odstranění stavby nebo změně dopravního značení musí být provedeny také příslušné změny pro osoby s omezenou schopností pohybu nebo orientace, zejména musí být provedeny příslušné změny v hmatových prvcích a akustickém vedení a informacích pro osoby se zrakovým postižením. Bezbariérové užívání staveb z pohledu vyhlášky 398/2009 Sb. 81/273 27
