1 MAKING MODERN LIVING POSSIBLE Technická příručka Presostaty, typ BCP Typ BCP je řada specializovaných spínačů u pro sledování u a bezpečnostních funkcí u parních kotlů a ohřívačů vody. BCP obsahuje jednopólový kontaktní systém s mikrospínačem, jehož kontaktní pozice je odvozena od u na šroubení a nastavené hodnotě rozsahu. Pro instalace, kde bezpečnost představuje zvlášť kritický faktor, doporučujeme použít ochranu proti selhání. Vlastnosti y K dispozici jako vysokoé a nízkoé omezovače, stejně jako regulátory u. y Široký rozsah u: od nízkoého BCP1 s úzkým diferenčním rozsahem až po vysokoý BCP7 y Bezpečnostní dvojitý vlnovec umožňuje předčasné odpojení pro případ, že dojde k selhání. y DIN konektor umístěný v horní části přístroje umožňuje snadné připojení k elektroinstalaci. y Jednopólový přepínač (SPDT), vypínač + alarm y Přímá montáž na ové šroubení nebo na zeď pomocí konzoly y K dispozici verze s automatickým i manuálním resetem y Ovládací prvky na horní straně pouzdra y Manuální reset u omezovačů u je možný pouze s použitím nářadí. y Verze s pozlacenými kontakty pro elektronická zařízení

2 Certifikace Označení CE podle normy EN /-5 VdTÜV-Merkblatt Druck 100 TÜV. SDWFS/SDBFS Označení CE podle normy PED 97/23/ED, kategorie IV, bezpečnostní zařízení, testovací báze pr EN a EN Materiály v kontaktu s médiem Vlnovec: nerezová ocel (18/8) Tlakové šroubení: poniklovaná automatová ocel Technické údaje Médium Pára, voda, vzduch Teplota okolí -20 až 70 C Teplota média do 120 C (Nad 120 C musí být instalována kondenzační smyčka.) Krytí IP 65 Typ podle normy EN Typ BCP - 2B Typy BCPL/ BCPH - 2BDF Elektrické připojení Konektor, DIN 43650, Pg 11 Typ přepínače SPDT, mžikové mikrospínače: typ A a typ B Materiál kontaktů: Typ A: stříbrný/zlatý (zlato potažené stříbrem) Typ B: stříbrný (AgCdO) Zatížení kontaktů BCP typ A (stříbrný/zlatý kontakt) Minimálně: 4 ma, 5 V Maximálně: 1) 2) AC-1: 6 A, 250 V 3) AC-15: 1 A, 250 V 4) DC W, 250 V Zatížení kontaktů BCP typ B (stříbrný kontakt) Minimálně: 500 ma, 24 V Maximálně: 1) 2) AC-1: 10 A, 250 V 3) AC-15: 2 A, 250 V 4) DC 13: 50 W, 250 V Očekávaná elektrická životnost Min cyklů při plném zatížení kontaktů 1) Při použití s proudem vyšším než 400 ma zlato zmizí a presostat již nebude možné použít s nižším proudem. 2) AC-1 ohmické zatížení, cos φ = 1 3) AC-15 indukční zatížení, např. cívka a stykače, cos φ = 0,3 4) DC-13 zatížení stejnosměrným proudem 2

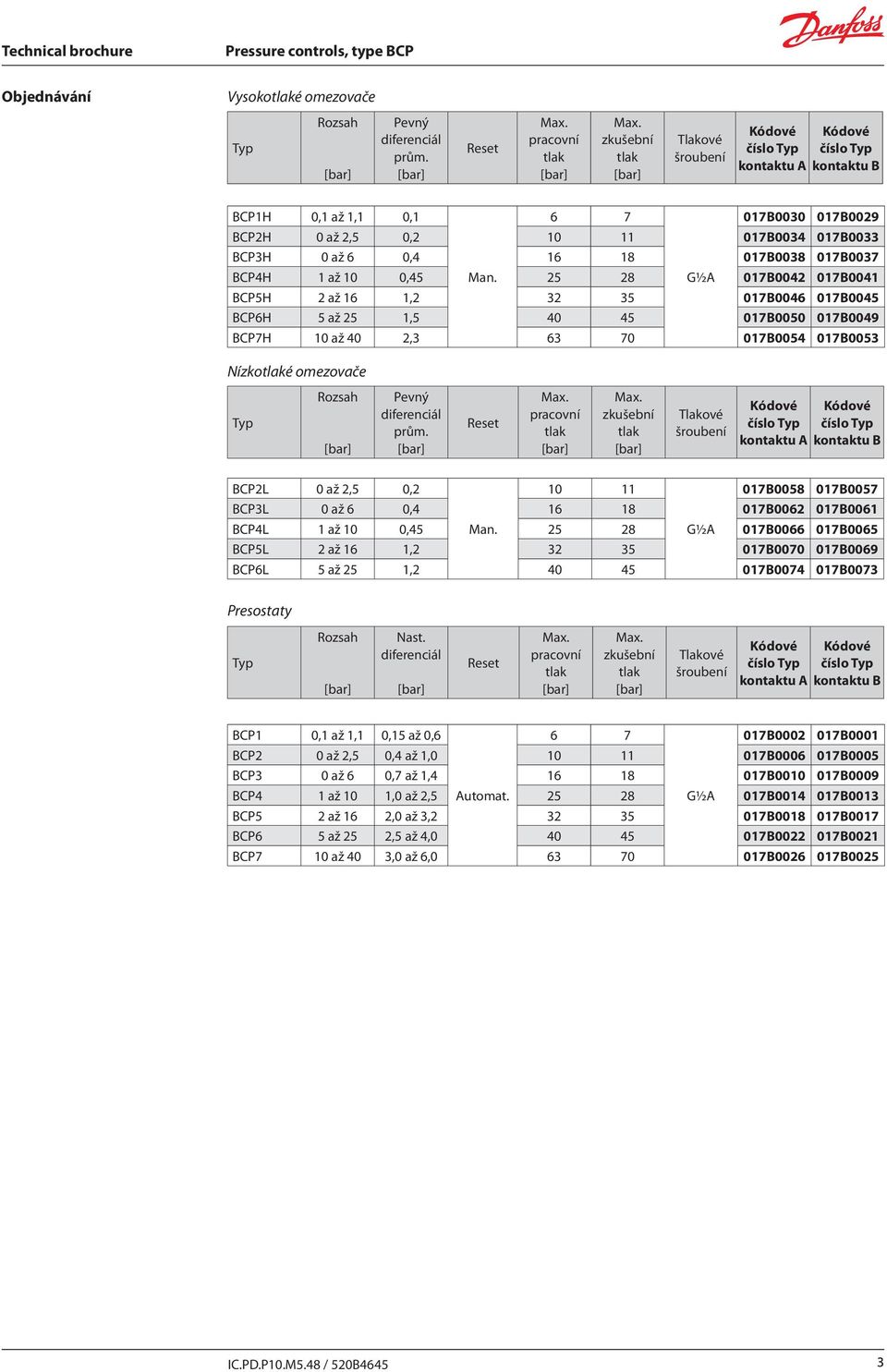

3 Objednávání Vysokoé omezovače Typ Rozsah Pevný diferenciál prům. pracovní zkušební Tlakové šroubení Kódové Kódové číslo Typ číslo Typ kontaktu A kontaktu B BCP1H 0,1 až 1,1 0, B B0029 BCP2H 0 až 2,5 0, B B0033 BCP3H 0 až 6 0, B B0037 BCP4H 1 až 10 0,45 Man G½A 017B B0041 BCP5H 2 až 16 1, B B0045 BCP6H 5 až 25 1, B B0049 BCP7H 10 až 40 2, B B0053 Nízkoé omezovače Typ Rozsah Pevný diferenciál prům. pracovní zkušební Tlakové šroubení Kódové Kódové číslo Typ číslo Typ kontaktu A kontaktu B BCP2L 0 až 2,5 0, B B0057 BCP3L 0 až 6 0, B B0061 BCP4L 1 až 10 0,45 Man G½A 017B B0065 BCP5L 2 až 16 1, B B0069 BCP6L 5 až 25 1, B B0073 Presostaty Typ Rozsah Nast. diferenciál pracovní zkušební Tlakové šroubení Kódové Kódové číslo Typ číslo Typ kontaktu A kontaktu B BCP1 0,1 až 1,1 0,15 až 0, B B0001 BCP2 0 až 2,5 0,4 až 1, B B0005 BCP3 0 až 6 0,7 až 1, B B0009 BCP4 1 až 10 1,0 až 2,5 Automat G½A 017B B0013 BCP5 2 až 16 2,0 až 3, B B0017 BCP6 5 až 25 2,5 až 4, B B0021 BCP7 10 až 40 3,0 až 6, B B0025 3

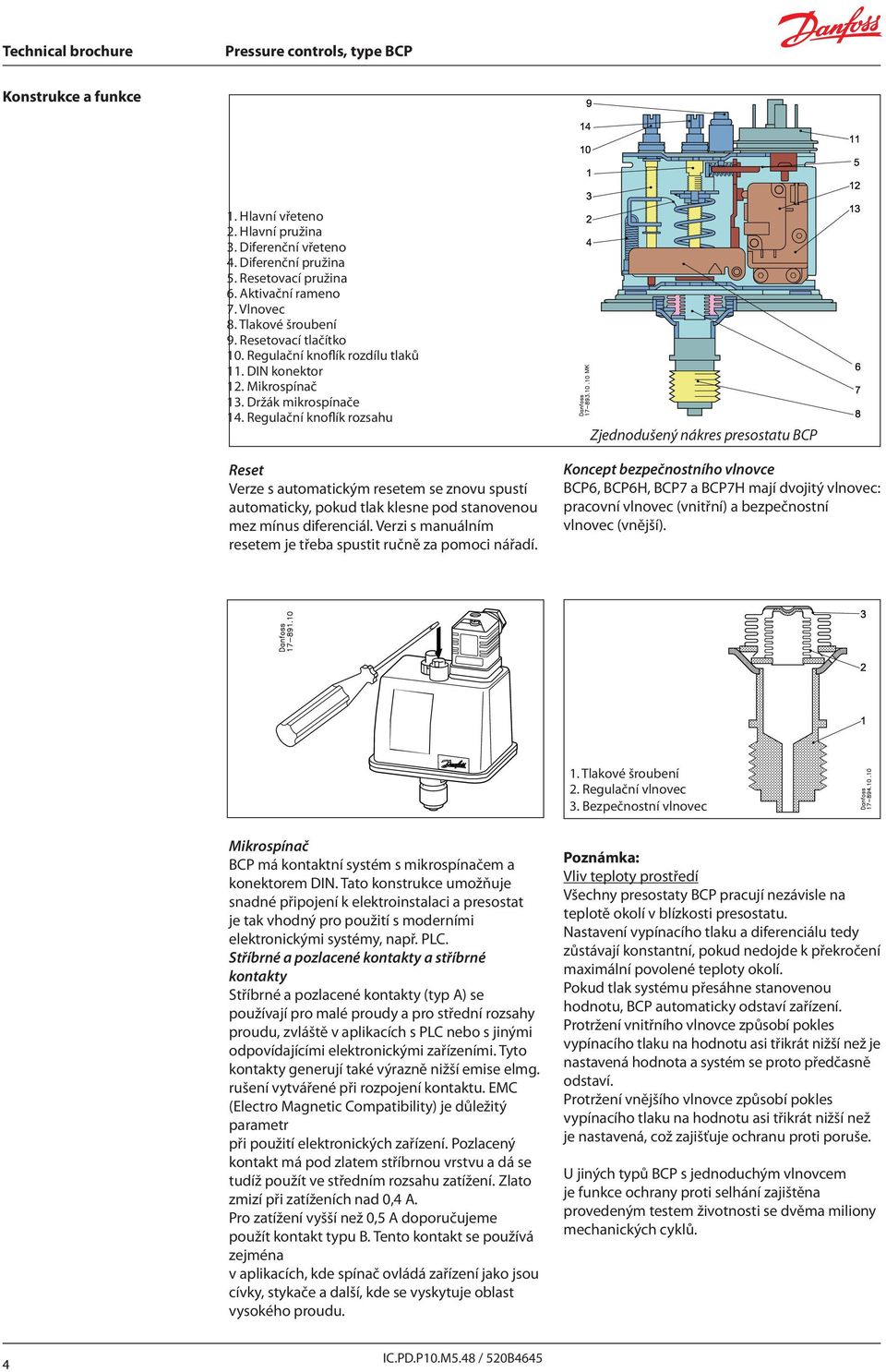

4 Konstrukce a funkce 1. Hlavní vřeteno 2. Hlavní pružina 3. Diferenční vřeteno 4. Diferenční pružina 5. ovací pružina 6. Aktivační rameno 7. Vlnovec 8. Tlakové šroubení 9. ovací tlačítko 10. Regulační knoflík rozdílu ů 11. DIN konektor 12. Mikrospínač 13. Držák mikrospínače 14. Regulační knoflík rozsahu Verze s automatickým resetem se znovu spustí automaticky, pokud klesne pod stanovenou mez mínus diferenciál. Verzi s manuálním resetem je třeba spustit ručně za pomoci nářadí. MK Zjednodušený nákres presostatu BCP Koncept bezpečnostního vlnovce BCP6, BCP6H, BCP7 a BCP7H mají dvojitý vlnovec: pracovní vlnovec (vnitřní) a bezpečnostní vlnovec (vnější). 1. Tlakové šroubení 2. Regulační vlnovec 3. Bezpečnostní vlnovec Mikrospínač BCP má kontaktní systém s mikrospínačem a konektorem DIN. Tato konstrukce umožňuje snadné připojení k elektroinstalaci a presostat je tak vhodný pro použití s moderními elektronickými systémy, např. PLC. Stříbrné a pozlacené kontakty a stříbrné kontakty Stříbrné a pozlacené kontakty (typ A) se používají pro malé proudy a pro střední rozsahy proudu, zvláště v aplikacích s PLC nebo s jinými odpovídajícími elektronickými zařízeními. Tyto kontakty generují také výrazně nižší emise elmg. rušení vytvářené při rozpojení kontaktu. EMC (Electro Magnetic Compatibility) je důležitý parametr při použití elektronických zařízení. Pozlacený kontakt má pod zlatem stříbrnou vrstvu a dá se tudíž použít ve středním rozsahu zatížení. Zlato zmizí při zatíženích nad 0,4 A. Pro zatížení vyšší než 0,5 A doporučujeme použít kontakt typu B. Tento kontakt se používá zejména v aplikacích, kde spínač ovládá zařízení jako jsou cívky, stykače a další, kde se vyskytuje oblast vysokého proudu. Vliv teploty prostředí Všechny presostaty BCP pracují nezávisle na teplotě okolí v blízkosti presostatu. Nastavení vypínacího u a diferenciálu tedy zůstávají konstantní, pokud nedojde k překročení maximální povolené teploty okolí. Pokud systému přesáhne stanovenou hodnotu, BCP automaticky odstaví zařízení. Protržení vnitřního vlnovce způsobí pokles vypínacího u na hodnotu asi třikrát nižší než je nastavená hodnota a systém se proto předčasně odstaví. Protržení vnějšího vlnovce způsobí pokles vypínacího u na hodnotu asi třikrát nižší než je nastavená, což zajišťuje ochranu proti poruše. U jiných typů BCP s jednoduchým vlnovcem je funkce ochrany proti selhání zajištěna provedeným testem životnosti se dvěma miliony mechanických cyklů. 4

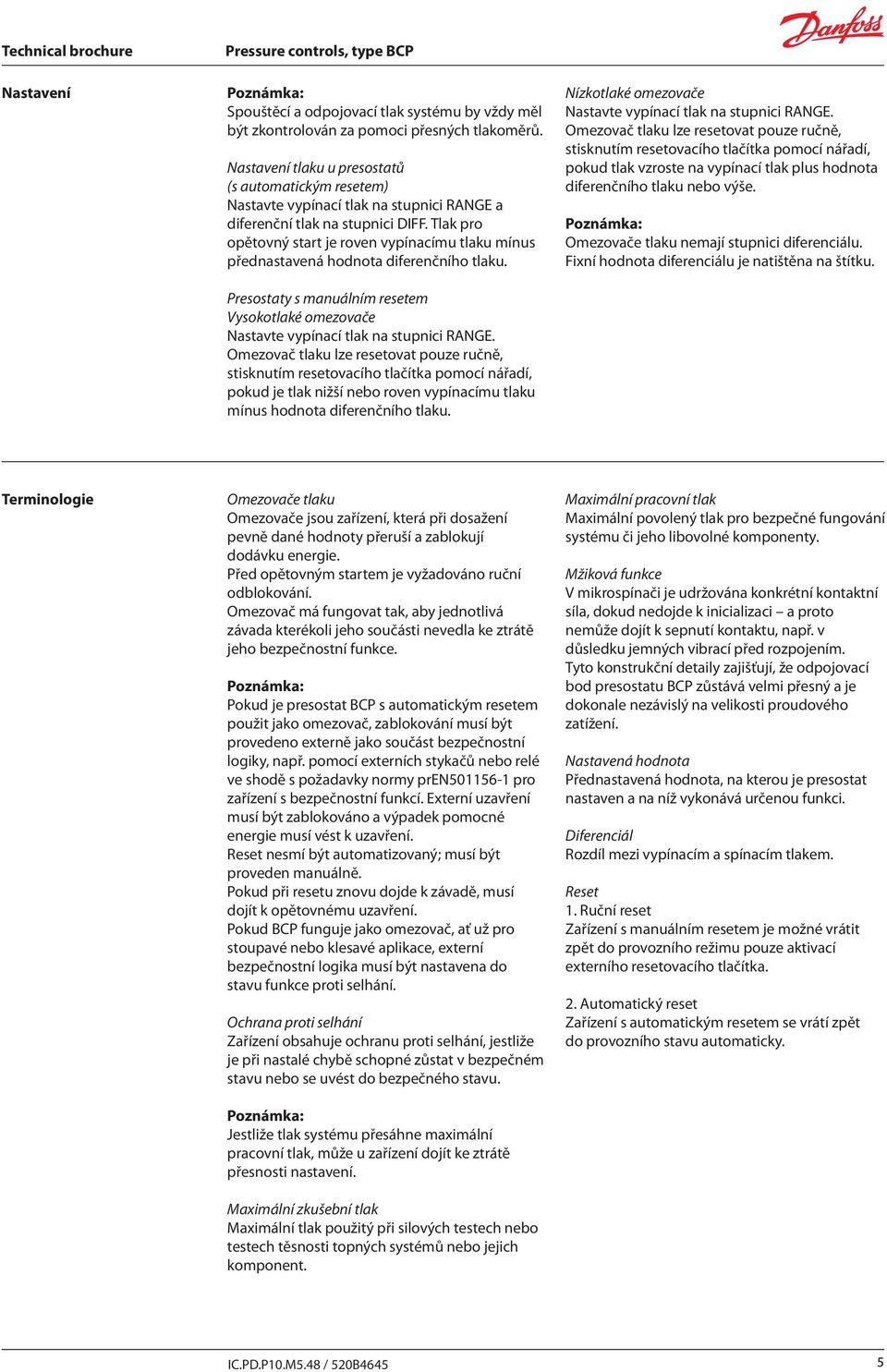

5 Nastavení Spouštěcí a odpojovací systému by vždy měl být zkontrolován za pomoci přesných oměrů. Nastavení u u presostatů (s automatickým resetem) Nastavte vypínací na stupnici RANGE a diferenční na stupnici DIFF. Tlak pro opětovný start je roven vypínacímu u mínus přednastavená hodnota diferenčního u. Presostaty s manuálním resetem Vysokoé omezovače Nastavte vypínací na stupnici RANGE. Omezovač u lze resetovat pouze ručně, stisknutím resetovacího tlačítka pomocí nářadí, pokud je nižší nebo roven vypínacímu u mínus hodnota diferenčního u. Nízkoé omezovače Nastavte vypínací na stupnici RANGE. Omezovač u lze resetovat pouze ručně, stisknutím resetovacího tlačítka pomocí nářadí, pokud vzroste na vypínací plus hodnota diferenčního u nebo výše. Omezovače u nemají stupnici diferenciálu. Fixní hodnota diferenciálu je natištěna na štítku. Terminologie Omezovače u Omezovače jsou zařízení, která při dosažení pevně dané hodnoty přeruší a zablokují dodávku energie. Před opětovným startem je vyžadováno ruční odblokování. Omezovač má fungovat tak, aby jednotlivá závada kterékoli jeho součásti nevedla ke ztrátě jeho bezpečnostní funkce. Pokud je presostat BCP s automatickým resetem použit jako omezovač, zablokování musí být provedeno externě jako součást bezpečnostní logiky, např. pomocí externích stykačů nebo relé ve shodě s požadavky normy pren pro zařízení s bezpečnostní funkcí. Externí uzavření musí být zablokováno a výpadek pomocné energie musí vést k uzavření. nesmí být automatizovaný; musí být proveden manuálně. Pokud při resetu znovu dojde k závadě, musí dojít k opětovnému uzavření. Pokud BCP funguje jako omezovač, ať už pro stoupavé nebo klesavé aplikace, externí bezpečnostní logika musí být nastavena do stavu funkce proti selhání. Ochrana proti selhání Zařízení obsahuje ochranu proti selhání, jestliže je při nastalé chybě schopné zůstat v bezpečném stavu nebo se uvést do bezpečného stavu. Jestliže systému přesáhne maximální pracovní, může u zařízení dojít ke ztrátě přesnosti nastavení. Maximální zkušební Maximální použitý při silových testech nebo testech těsnosti topných systémů nebo jejich komponent. Maximální pracovní Maximální povolený pro bezpečné fungování systému či jeho libovolné komponenty. Mžiková funkce V mikrospínači je udržována konkrétní kontaktní síla, dokud nedojde k inicializaci a proto nemůže dojít k sepnutí kontaktu, např. v důsledku jemných vibrací před rozpojením. Tyto konstrukční detaily zajišťují, že odpojovací bod presostatu BCP zůstává velmi přesný a je dokonale nezávislý na velikosti proudového zatížení. Nastavená hodnota Přednastavená hodnota, na kterou je presostat nastaven a na níž vykonává určenou funkci. Diferenciál Rozdíl mezi vypínacím a spínacím em. 1. Ruční reset Zařízení s manuálním resetem je možné vrátit zpět do provozního režimu pouze aktivací externího resetovacího tlačítka. 2. Automatický reset Zařízení s automatickým resetem se vrátí zpět do provozního stavu automaticky. 5

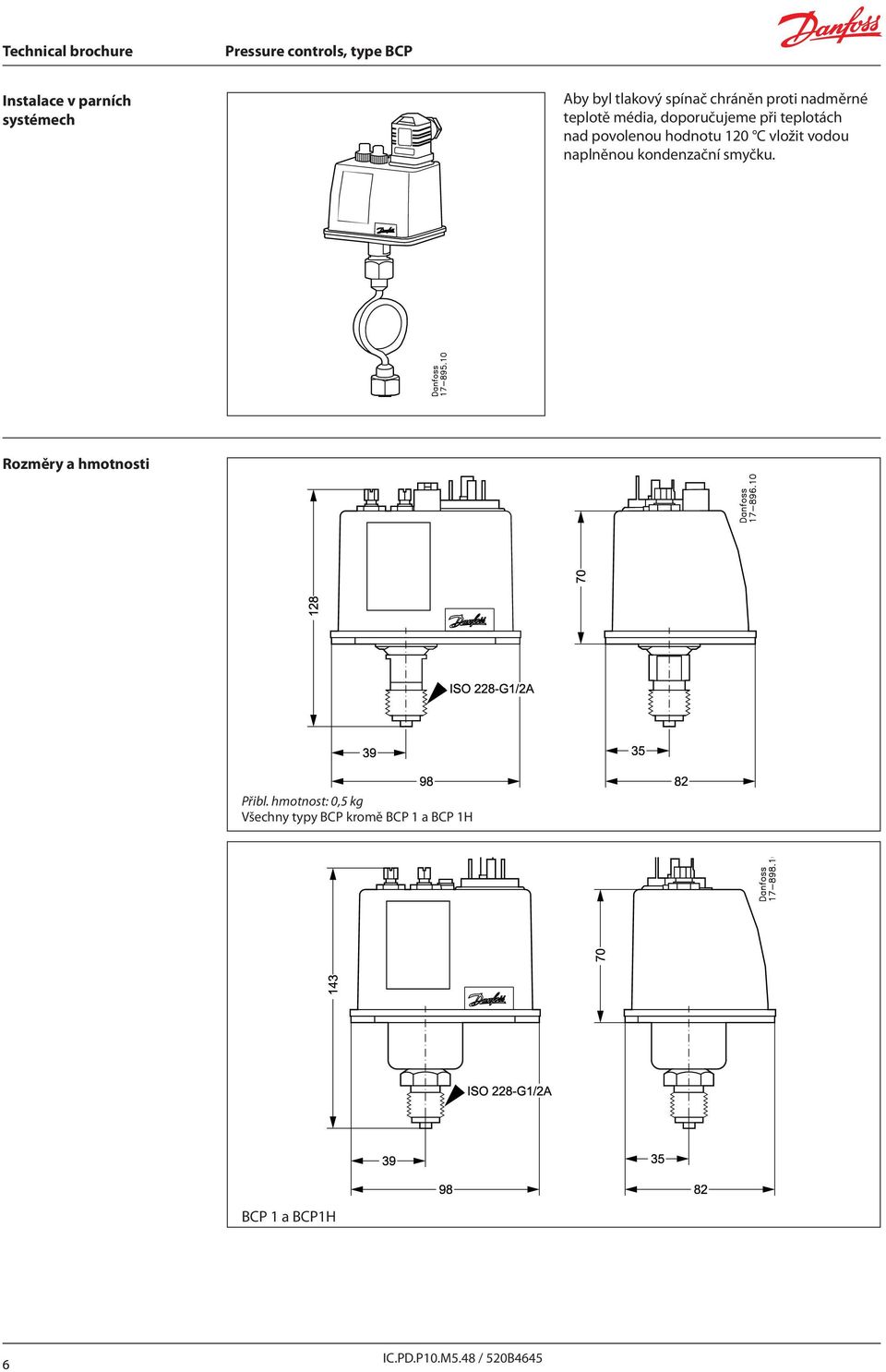

6 Instalace v parních systémech Aby byl ový spínač chráněn proti nadměrné teplotě média, doporučujeme při teplotách nad povolenou hodnotu 120 C vložit vodou naplněnou kondenzační smyčku. Rozměry a hmotnosti Přibl. hmotnost: 0,5 kg Všechny typy BCP kromě BCP 1 a BCP 1H BCP 1 a BCP1H 6
