D A T A S H E E T. PS3 Jističe tlaku. Alco Controls. PS3 ALCO je tlakový spínač s pevným nastavením tlaku.

Rozměr: px

Začít zobrazení ze stránky:

Download "D A T A S H E E T. PS3 Jističe tlaku. Alco Controls. PS3 ALCO je tlakový spínač s pevným nastavením tlaku."

Otto Fišer
před 8 lety
Počet zobrazení:

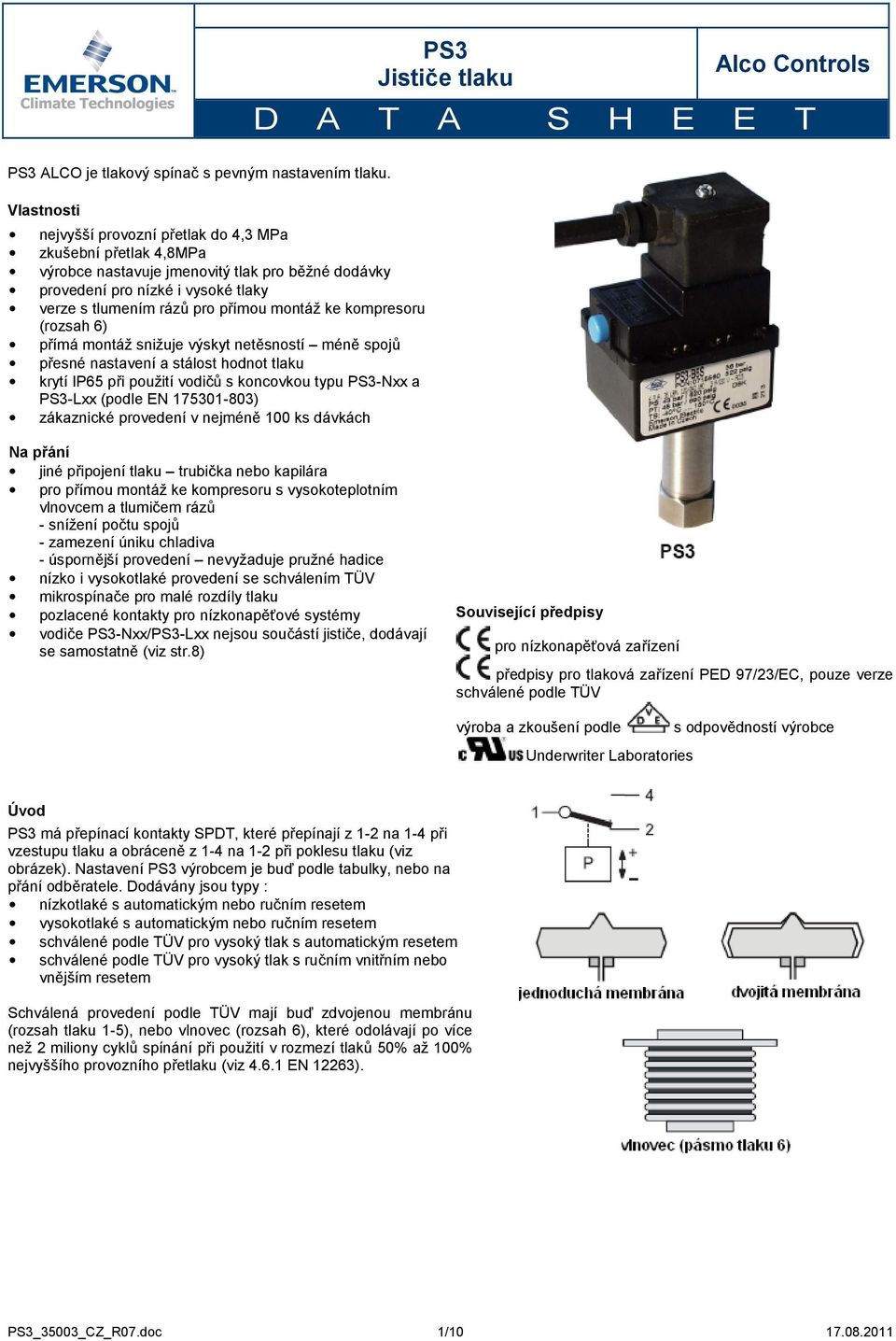

1 PS3 ALCO je tlakový spínač s pevným nastavením tlaku. Vlastnosti nejvyšší provozní přetlak do 4,3 MPa zkušební přetlak 4,8MPa výrobce nastavuje jmenovitý tlak pro běžné dodávky provedení pro nízké i vysoké tlaky verze s tlumením rázů pro přímou montáž ke kompresoru (rozsah 6) přímá montáž snižuje výskyt netěsností méně spojů přesné nastavení a stálost hodnot tlaku krytí IP65 při použití vodičů s koncovkou typu PS3-Nxx a PS3-Lxx (podle EN ) zákaznické provedení v nejméně 100 ks dávkách Na přání jiné připojení tlaku trubička nebo kapilára pro přímou montáž ke kompresoru s vysokoteplotním vlnovcem a tlumičem rázů - snížení počtu spojů - zamezení úniku chladiva - úspornější provedení nevyžaduje pružné hadice nízko i vysokotlaké provedení se schválením TÜV mikrospínače pro malé rozdíly tlaku pozlacené kontakty pro nízkonapěťové systémy vodiče PS3-Nxx/PS3-Lxx nejsou součástí jističe, dodávají se samostatně (viz str.8) Související předpisy pro nízkonapěťová zařízení předpisy pro tlaková zařízení PED 97/23/EC, pouze verze schválené podle TÜV výroba a zkoušení podle s odpovědností výrobce Underwriter Laboratories Úvod PS3 má přepínací kontakty SPDT, které přepínají z 1-2 na 1-4 při vzestupu tlaku a obráceně z 1-4 na 1-2 při poklesu tlaku (viz obrázek). Nastavení PS3 výrobcem je buď podle tabulky, nebo na přání odběratele. Dodávány jsou typy : nízkotlaké s automatickým nebo ručním resetem vysokotlaké s automatickým nebo ručním resetem schválené podle TÜV pro vysoký tlak s automatickým resetem schválené podle TÜV pro vysoký tlak s ručním vnitřním nebo vnějším resetem Schválená provedení podle TÜV mají buď zdvojenou membránu (rozsah tlaku 1-5), nebo vlnovec (rozsah 6), které odolávají po více než 2 miliony cyklů spínání při použití v rozmezí tlaků 50% až 100% nejvyššího provozního přetlaku (viz EN 12263). PS3_35003_CZ_R07.doc 1/

ke kompresoru (rozsah 6) přímá montáž snižuje výskyt netěsností méně spojů přesné nastavení a stálost hodnot tlaku krytí IP65 při použití vodičů s koncovkou typu PS3-Nxx a PS3-Lxx (podle EN

2 Technické údaje Převodník tlaku typ membrány nejvyšší teplota media provedení materiál tlumení rázů rozsah tlaku schválení TÜV verze* připojení tlaku jednoduché bronz ne 1-5 ne A, R A,K,L,S,U,X běžná + 70 C zdvojené bronz ne 1-5 ano B,S,W A,K,L,S,U,X 6 ano B,S,W S,U,X vysokoteplotní C vlnovec nerez ano 6 ne A, R S,U,X Poznámka : pro vysokoteplotní rozsah, tj. mezi teplotami 70 C a 140 C se nejvyšší okolní teplota stanovuje v souladu s obrázkem. Příklad : při teplotě chladiva 120 C je nejvyšší přípustná teplota okolí asi 55 C teplota okolí teplota pracovní látky Přepínací relé zatížení indukční (AS15) indukční (DC) motorový proud (FLA) motorový proud nakrátko (LRA) běžné (SPDT) 3A/230Vst 0,1A/230Vss 6A/12/240Vst 36A/120/240Vst běžné (SPDT) pozlacené kontakty 0,1A /230 Vst 0,1A / 230 Vss - - Poznámka : běžné kontakty nejsou vhodné pro použití v elektronice (<100mA) mikrospínač (SPDT) 1,5A/230 Vst 0,1,1A/230Vss 2,5A/12/240Vst 15A/120/240Vst mikrospínač (SPDT) pozlacené kontakty 0,1A /230 Vst 0,1A / 230 Vss - - krytí (IEC529) se svorkovnicí s kabelem se svorkovnicí PS3-Nxx/Lxx/-215/- 415 IP00 IP30 IP65 rozsah teplot okolí přepravy pracovní látky odolnost vibracím (pro Hz) 4g platná schválení TÜV, UL použitelnost HFC, HCFC hrubá hmotnost 0,1 kg Poznámka : PS3 nelze použít pro hořlavé a výbušné látky -40 až +70 C -40 až +70 C -40 až +105 C řada 6 Tlakový rozsah kód rozsahu kontakty nastavení nejvyšší provozní přetlak zkušební přetlak diference resetu diference automatu (MPa) (MPa) (MPa) (kpa) (kpa) 1 / A -0,06 až 0,6 asi 130 2,7 3,0 3 / C běžné 0,01 až 1,6 asi 150 viz diagramy na 4/D a 5/E (SPDT) 0,6 až 3 3,1 3,6 asi 400 str / F 1 až 4,3 4,3 4,8 asi 500 J / S -0,06 až 0,6 asi 20 až 30 2,7 3,0 L / U mikrospínač 0,01 až 1,6 asi 30 až 45 N / W (SPDT) 0,6 až 3 3,1 3,6 asi 40 až 60 O / X 1 až 4,3 4,3 4,8 asi 50 až 80 Nepřesnosti (kpa) kód rozsahu 1 / J 3 / L 4 5 / N 6 / O 4, 5, 6 (schválení TÜV) chyba nastavení ±16 ± 40 ± 80 ± 80 ± 80 podle EN Hodnoty platí v rozmezí teplot -20 až +55 C PS3_35003_CZ_R07.doc 2/

mezi teplotami 70 C a 140 C se nejvyšší okolní teplota stanovuje v souladu s obrázkem.

3 Přehled 1. Dodávaná provedení typ obj.číslo nastavení (MPa) nejvyšší teploty C test těsnosti reset rozpíná spíná okolí připojení MPa Vysokotlaké pojistky ,6 1,1 PS3-A6S ,9 1,5 auto , ,65 2,25 Nízkotlaké pojistky / ochrana proti nízkému tlaku PSL EN ,03 0,12 PS3-W1S ,03 0,18 auto , ,2 0,35 Vysokotlaké pojistky s ochranou proti pulzacím pro přímou montáž ke kompresoru PSH EN ,4 1, ,1 1,6 PS3-W6S ,5 2, ,9 2,3 auto , ,35 2, ,0 3,3 Vysokotlaké pojistky s ochranou proti pulzacím pro přímou montáž ke kompresoru PZH EN ,92 PS3-B6S ,27 0,5 MPa vnější ruční ,73 Pod reset ,95 rozepnutím , ,60 Dodávky : libovolné množství, bez svorkovnice (dodává se samostatně viz str.8) připojení tlaku 7/16-20UNF vnitřní s otvíračem 7/16-20UNF vnitřní s otvíračem 7/16-20UNF vnitřní s otvíračem 7/16-20UNF vnitřní s otvíračem 2. Provedení na zakázku Jiná provedení se dodávají v nejmenším počtu kusů 100 Spínací tlaky Rozsahy tlaků pro sepnutí a rozepnutí nastavené výrobcem lze upravit v rozmezí zobrazeném na diagramech na stranách 4 až 6. Nejvýhodnější nastavení je doporučeno plnými čarami. Příklad : 1.krok : zvolit horní mez nastavení P1. Na horní plné přímce lze nalézt odpovídající stav. 2.krok: z bodu na horní plné přímce se svislicí naleznou odpovídající body na dolních přímkách 3.krok: dolní mez nastavení je možno volit v rozmezí P2 až P4 Poznámka : 1. u přístrojů s automatickým resetem se nastavují vždy obě hodnoty 2. u přístrojů s ručním resetem se nastavuje vypínací hodnota 3. provedení s mikrospínačem se nastavuje pouze jeden stav, druhý je dán konstrukcí spínače (viz srov.2) 4. do popisu přístroje se udává základní nastavení a do závorky odvozené např. PS3-AJS 2,0/(1,8) v barech PS3_35003_CZ_R07.doc 3/

Nízkotlaké pojistky / ochrana proti nízkému tlaku PSL EN 12263 0 714 760-0,03 0,12 PS3-W1S 0 714 761 0,03 0,18 auto +70 +70 3,0 0 714 762 0,2 0,35 Vysokotlaké pojistky s ochranou proti pulzacím pro

4 Charakteristiky jednotlivých provedení PS3_35003_CZ_R07.doc 4/

5 PS3_35003_CZ_R07.doc 5/

6 PS3_35003_CZ_R07.doc 6/

7 Poznámka : * presostaty vyžadují někdy adaptér viz str.8, příslušenství Způsob označení Pro dokonalé označení je nutné uvádět celý kód Všechny kombinace nejsou dostupné Značení Název výrobku PS3 : jistič s pevným nastavením PSC : zákaznická verze PS3 Účel A : jistič automatický, nízko i vysokotlaký R : jistič vnější ruční reset, nízko i vysokotlaký W : jistič automatický, tlaky 1-5 TÜV (vysoké teploty jen pro 6, R,O,F,X) B : jistič, vnější ruční reset, tlaky 1-5 TÜV (vysoké teploty jen pro 6, R,O,F,X) S : jistič, vnitřní ruční reset, tlaky 1-5 TÜV (vysoké teploty jen pro 6, R,O,F,X) spíná / rozpíná Připojení tlaku A : 7/16-20UNF vnější (tlaky 1-5) držák G : G ¼ vnitřní K : 1m kapilára s maticí 7/16-20UNF (tlaky 1-5) držák L : ¼ -ODM pájecí kapilára 1m (tlaky 1-5) držák R : G1/4 vnější S : 7/16-20UNF vnitřní, otvírač (tlaky 6 s tlumením) U : 6 mm trubička, držák (tlaky 6 s tlumením) X : ¼ trubička, držák (tlaky 6 s tlumením) Rozsah tlaků / kontakty běžné mikrospínač 1: NT max 0,6MPa J: NT max 0,6 MPa 3: NT max 1,6 MPa L: NT max 1,6 MPa 4: VT max 3 MPa M: VT max 3 MPa 5: VT max 3 MPa N: VT max 3 MPa 6: VT max 4,3 MPa O: VT max 4,3 MPa pozlacené mikrospínač (pozlacené) A: NT max 0,6MPa S: NT max 0,6 MPa C: NT max 1,6 MPa U: NT max 1,6 MPa D: VT max 3 MPa V: VT max 3 MPa E: VT max 3 MPa W: VT max 3 MPa F: VT max 4,3 MPa X: VT max 4,3 MPa PS3_35003_CZ_R07.doc 7/

Účel A : jistič automatický, nízko i vysokotlaký R : jistič vnější ruční reset, nízko i vysokotlaký W : jistič automatický, tlaky 1-5 TÜV (vysoké teploty jen pro 6, R,O,F,X) B : jistič, vnější ruční

8 Příslušenství Vodiče pro PS3 se svorkovnicí a s těsněním svorkovnice (IP65) typ obj.číslo počet žil průřez vodiče rozsah teplot C délka vodiče m , ,75 mm 2-20 až +80 3, ,0 PS3-N15 PS3-N30 PS3-N60 PS3-L15 PS3-L30 PS3-L60 PS3-215 PS ,75 mm 2-50 až +80 1,5 3,0 6,0 2 0,75 mm 2-25 až +80 1,5 Způsoby zapojení vodičů Čísla kontaktů odpovídají posicím na PS3, značení barev : č černá, h hnědá, m modrá PS3_35003_CZ_R07.doc 8/

PS3-N30 PS3-N60 PS3-L15 PS3-L30 PS3-L60 PS3-215 PS3-415 804 583 804 584 804 585 804 587 804 588 3 0,75 mm 2-50 až +80 1,5 3,0

9 Další příslušenství Montážní držák (H ) pro 2 PS3 Adapter ¼ NPT-7/16-20UNF objednací číslo Rozměry (mm) Rozsah tlaků 1..5, A..E, J..N, S..W samostatná montáž Jiná připojení tlaku Rozsah tlaků 1..5, A..E, J..N, S..W A (tlaky 1 5) 7/16-20UNF vnější trubička Cu 6 80 mm PS3_35003_CZ_R07.doc 9/

10 Rozměry (mm) Rozsah tlaků 6, F, O, X 7/16-20UNF vnitřní s otvíračem Upozornění : ALCO CONTROLS neodpovídá za chybné údaje v dokumentaci. Údaje uvedené v typovém listě podléhají změnám a jsou platné v době vydání. Změny nejsou zpětně do již vydaných materiálů promítány - jsou vydávány nové podklady. Podklady slouží pouze osobám s potřebnou odbornou kvalifikací, které je používají na vlastní zodpovědnost. ALCO CONTROLS neručí za nesprávné použití ani za Emerson Electric GmbH & Co OHG ALCO CONTROLS Postfach 1251 Heerstraße 111 D Waiblingen Germany Phone Fax Benelux Germany, Austria & Switzerland France, Greece, Maghreb Italia Spain & Portugal UK & Ireland Sweden, Denmark, Norway & Finland Eastern Europe & Turkey Poland Russia & Cis Balkan Romania Ukraine následné škody, které nesprávným použitím vzniknou. Rovněž tak nezodpovídá za úrazy vzniklé neodbornou manipulací se zařízením. Naše výrobky jsou navrženy a používány zejména ve stabilních zařízeních. U mobilních systémů se mohou vyskytnout chyby. Vhodnost pro taková zařízení je nutno prověřit u výrobce, což může zahrnovat i nezbytnost provádění odpovídajících zkoušek Phone: +31 (0) (0) (0) (0) (0) (0) (0) (0) Fax: +31 (0) (0) (0) (0) (0) (0) (0) (0) PS3_35003_CZ_R07.doc 10/

Podklady slouží pouze osobám s potřebnou odbornou kvalifikací, které je používají na vlastní zodpovědnost.
