1 Zkušenosti s převodem typového rodinného domu do pasivního standardu aneb příběh pasivního domu

2 zadavatel: Sdružení EPS ČR / Ing. Pavel Zemene, Ph.D. Kancelář sdružení PKK Na Cukrovaru Kralupy nad Vltavou autor: Ing. Tomáš Podešva &Asting CZ Pasivní domy s. r. o. ing. Vladimír Nepivoda Rok vydání: 2013 Číslo vydání:

3 ÚVOD: Místní regulativa a jiná omezení při návrhu Stavební pozemek je součástí nové zástavby rodinných domů. Tuto zástavbu zastřešoval místní developer, který nabízel prodej stavebních pozemků, alternativně i výstavbu domů na klíč pro tuto variantu byl developerem zpracován typový projekt. V našem případě investor zakoupil stavební pozemek s již vydaným stavebním povolením a jeho záměrem bylo upravit typový projekt tak, aby splnil jeho představy po stránce dispoziční, funkční a energetické. Samotnému zakoupení stavebního pozemku předcházela důkladná analýza stavebního záměru provedená zkušenou projekční kanceláří. Přepracováním typového projektu se podařilo naplnit představy investora o jeho domově a také zajistit parametry pasivního domu. Z obyčejného, energeticky spíše nekvalitního záměru, se stal nadějný projekt.

4 PŮVODNÍ ZÁMĚR, PŮVODNÍ DŮM:

5 1) Konstrukční řešení Založení: základové pasy a základová deska Obvodové stěny: keramické zdivo tl. 300 mm + kontaktní zateplovací systém z EPS Příčky: keramické příčkovky Strop nad 1NP: zavěšený podhled z SDK, tepelná izolace Střecha: dřevěné vazníky, betonová krytina Okna: plastový profil, izolační dvojsklo 2) Obálka budovy tepelné izolace Obvodová stěna: 100 mm, EPS fasádní Obvodová stěna, sokl: 80 mm, XPS Strop nad 1NP: 240 mm, minerální vlna Podlaha na terénu: 80 mm, XPS Okna: plastový profil, izolační dvojsklo

6 3) Větrání Přirozené větrání okny. 4) Vytápění, ohřev TV Vytápění Plynový kotel + radiátory. Ohřev TV Zásobník TV, ohřev plynem.

7 Kroky k pasivnímu standardu: analýza původního záměru, energetické výpočty návrh řešení a návrh změn vliv na cenu, návratnost vyhodnocení podrobný prováděcí projekt realizace (dozor stavby) užívání Provedené změny: nový návrh obalových konstrukcí dispoziční změny změna technologií TZB (vytápění, větrání, ohřev TV) Obálka budovy (stručný popis změn) stěny (změna zdícího materiálu, navýšení tl. tepelné izolace, řešení tepelných mostů) podlaha na terénu (navýšení tl. tepelné izolace, změna materiálu) výplně otvorů (předsazení montáže do roviny tepelné izolace, změna výrobku) strop nad 1NP (koncepční změna v řešení parozábrany a vzduchotěsné vrstvy, navýšení tl. tepelné izolace, změna materiálu tepelné izolace) vzduchotěsnost (určeníhlavnívzduchotěsnící vrstvy, vyřešení styků, detailů a návazností) Větrání (změna z přirozeného větrání na větrání řízené s rekuperací tepla) Vytápění (změna zdroje tepla a distribuce) Ohřev TV (změna zdroje tepla)

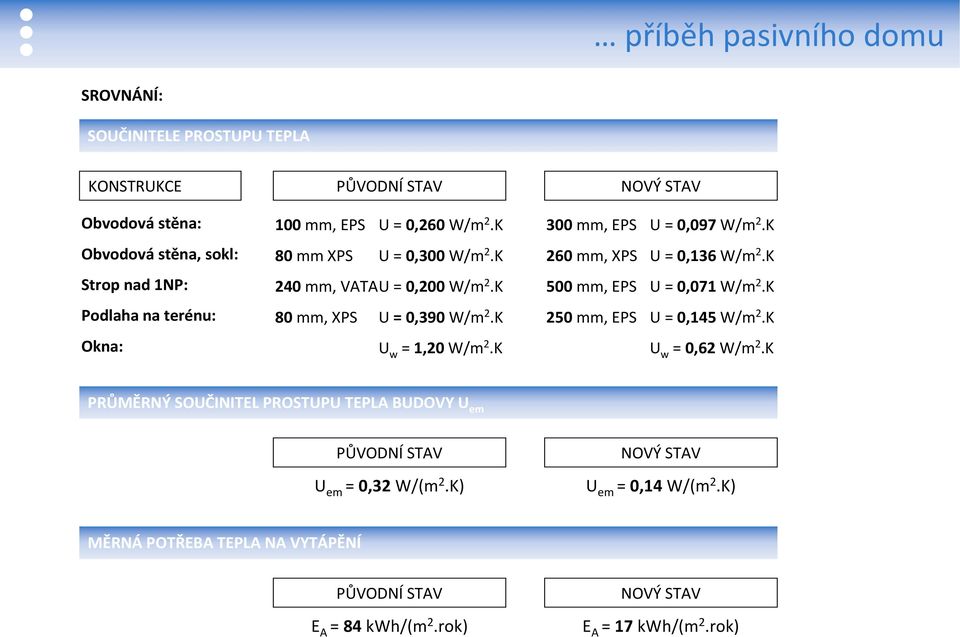

8 SROVNÁNÍ: SOUČINITELE PROSTUPU TEPLA KONSTRUKCE PŮVODNÍ STAV NOVÝ STAV Obvodová stěna: 100 mm, EPS U = 0,260 W/m 2.K 300 mm, EPS U = 0,097 W/m 2.K Obvodová stěna, sokl: 80 mm XPS U = 0,300 W/m 2.K 260 mm, XPS U = 0,136 W/m 2.K Strop nad 1NP: 240 mm, VATAU = 0,200 W/m 2.K 500 mm, EPS U = 0,071 W/m 2.K Podlaha na terénu: 80 mm, XPS U = 0,390 W/m 2.K 250 mm, EPS U = 0,145 W/m 2.K Okna: U w = 1,20 W/m 2.K U w = 0,62 W/m 2.K PRŮMĚRNÝ SOUČINITEL PROSTUPU TEPLA BUDOVY U em PŮVODNÍ STAV U em = 0,32 W/(m2.K) NOVÝ STAV U em = 0,14 W/(m2.K) MĚRNÁ POTŘEBA TEPLA NA VYTÁPĚNÍ PŮVODNÍ STAV E A = 84 kwh/(m2.rok) NOVÝ STAV E A = 17 kwh/(m2.rok)

9 PRŮVZDUŠNOST OBÁLKY PŮVODNÍ STAV NOVÝ STAV n = 2,70 1/h 50 n 50 = 0,25 1/h ENERGETICKÁ NÁROČNOST DLE VYHLÁŠKY č. 78/2013 Sb. PŮVODNÍ STAV NOVÝ STAV

10 ODHADOVANÉ NÁKLADY NA VYTÁPĚNÍ PŮVODNÍ STAV NOVÝ STAV Kč Kč CENA DOMU PŮVODNÍ STAV NOVÝ STAV Kč Kč DOTACE PŮVODNÍ STAV NOVÝ STAV 0 Kč Kč ŽIVOTNÍ STANDARD, VNITŘNÍ PROSTŘEDÍ PŮVODNÍ STAV NOVÝ STAV NÁVRATNOST Návratnost při zachování cen energií, bez dotací 15 až 20 let Návratnost při zachování cen energií, s dotací 0 až 5 let

11 NOVÝ ZÁMĚR, NOVÝ DŮM: Cílem bylo navrhnout takový dům, který se pro své majitele stane komfortním domovem a na druhé straně pro ně nebude ekonomickým břemenem při jeho realizaci a následném užívání. Výsledkem je rodinný dům v pasivním energetickém standardu jehož pořizovací náklady nepřekročily hranici 3 mil. korun a jeho roční náklady na vytápění jsou 6 tis. Kč. Prezentace se věnuje jak návrhu domu, tak jeho následné realizaci. Podává tedy ucelený příběh výstavby tohoto rodinného domu.

12 kapitola 1 NÁVRH Co bylo naším cílem jednoduchost, účelnost, vyváženost a respekt k okolí

13 kapitola 1 NÁVRH Co bylo naším cílem kvalita vnitřního prostředí v součinnosti s venkovním prostorem a nízká energetická náročnost

14 kapitola 1 NÁVRH Co bylo naším cílem vyváženost vnitřních dispozic, vhodné využití pozemku, neuzavírání se ulici a veřejnému prostoru

15 kapitola 1 NÁVRH pohled jižní pohled východní pohled severní pohled západní

16 kapitola 1 NÁVRH 2) Místo stavby, stavební pozemek Stavba se nachází v Kralupech nad Vltavou v zastavěné části obce. Stavební pozemek je orientován k jihu což je vhodným předpokladem pro přísun velkého množství solárních zisků. Pozemek je svažitý směrem k jihu, což eliminuje stínění způsobené sousedními objekty, které se nachází pod domem. Terénní úprava nad objektem a samotný vrchní sousední objekt tvoří větrolam a podstatně snižuje tepelné ztráty infiltrací přes netěsnosti způsobené větry od severu.

17 kapitola 1 NÁVRH 3) Dispozice SPÍŽ TECHNICKÁ MÍSTNOST WC ZÁDVEŘÍ LOŽNICE KUCHYNĚ CHODBA KOUPELNA S OBÝVACÍ POKOJ POKOJ TERASA

18 kapitola 1 NÁVRH 4) Konstrukční řešení Založení: základové pasy a základová deska Obvodové stěny: keramické zdivo akustické tl. 250 mm + kontaktní zateplovací systém z EPS Příčky: keramické příčkovky Strop nad 1NP: zavěšený podhled z SDK vedení instalací a VZT, parobrzda z OSB desek, tepelná izolace Střecha: dřevěné vazníky, betonová krytina Okna: plastový profil, izolační trojsklo, předsazená montáž 5) Obálka budovy tepelné izolace Obvodová stěna: 300 mm, šedý EPS fasádní Obvodová stěna, sokl: 260 mm, XPS Strop nad 1NP: 500 mm, foukaná izolace z EPS Podlaha na terénu: 250 mm, šedý EPS podlahový Okna: plastový profil, izolační trojsklo U = 0,097 W/m 2.K U = 0,136 W/m 2.K U = 0,071 W/m 2.K U = 0,145 W/m 2.K U w = 0,62 W/m 2.K

19 kapitola 1 NÁVRH 5) Obálka budovy detaily (pro potřeby publikace detaily zjednodušeny) Nároží obvodové stěny Styk obvodové stěny a základu

20 kapitola 1 NÁVRH 5) Obálka budovy detaily (pro potřeby publikace detaily zjednodušeny) Detail u okapu Francouzské okno, podlaha

21 kapitola 1 NÁVRH 5) Obálka budovy detaily (pro potřeby publikace detaily zjednodušeny) Projektové řešení Okna nadpraží Projektové řešení Okna nadpraží (žaluzie)

22 kapitola 1 NÁVRH 5) Obálka budovy detaily (pro potřeby publikace detaily zjednodušeny) Projektové řešení Okna parapet Projektové řešení Vstupní dveře nadpraží

23 kapitola 1 NÁVRH 5) Obálka budovy detaily Předsazená montáž ejot, compacfoam Řešení při realizaci Okna parapet

24 kapitola 1 NÁVRH 6) Větrání Rovnotlaké řízené větrání s rekuperací tepla. Větrací jednotka Nilan VP18 M2 s aktivní rekuperací. Vedení VZT rozvodů přívodní i odvodní potrubí vedeno v podhledu. SPÍŽ WC ZÁDVEŘÍ LOŽNICE Vedení VZT v podhledu KUCHYNĚ CHODBA KOUPELNA OBÝVACÍ POKOJ POKOJ

25 kapitola 1 NÁVRH 7) Vytápění, ohřev TV Vytápění Zdrojem tepla jsou krbová kamna na dřevo o výkonu 4,4 kw. Doplňkovým zdrojem jsou elektrické podlahové rohože. Kompaktní jednotka Ohřev TV Ohřev teplé vody je realizován v 180 l zásobníku v rámci aktivní rekuperační jednotky.

26 kapitola 1 NÁVRH 8) Energetická náročnost Nová zelená úsporám energetický posudek (zpracovatel: Ing. Jiří Šála, CSc.) Měrná potřeba tepla na vytápění E = 17 A kwh/(m2.rok) Měrná neobnovitelná primární energie E pn,a = 82 kwh/(m 2.rok) Průměrný součinitel prostupu tepla obálkou budovy U = 0,14 em W/(m2.K) Průvzdušnost obálky n 50 = 0,25 1/h Nejvyšší teplota vzduchu v pobytové místnosti ϴ ai,max = 23,4 C Energetická náročnost dle zákona č. 406/2000 Sb., o hospodaření energií a vyhlášky č. 78/2013 Sb., o energetické náročnosti budov (zpracovatel: Ing. Renata Novotná)

27 kapitola 2 REALIZACE Úvodem Realizace kvalitního pasivního domu klade velké požadavky na všechny zúčastněné. Při samotném provádění je nutná těsná spolupráce projektanta, stavební firmy, technického dozoru investora a samotného klienta. Velký důraz je třeba klást na kvalitu prací a to zejména ve vztahu ke vzduchotěsnosti objektu. Extrémní pečlivost je třeba věnovat provádění a také kontrole provedení všech detailů. Následující fotografie zachycují způsob, jakým jsme se s těmito úkoly vypořádali my. POZEMEK

28 kapitola 2 REALIZACE 1) 2) 1) Založení stavby betonové pasy, základová deska 2) Založení zdiva na připravenou základovou desku ZALOŽENÍ, OBVODOVÉ ZDIVO 3) Dokončené zdivo pohled z interiéru 4) Dokončené zdivo včetně zatepleného ŽB věnce pohled z exteriéru 3) 4)

29 kapitola 2 REALIZACE 1) 2) 1) Vazníky 2) Montáž krytiny VAZNÍKY, STŘECHA 3) Montáž krytiny 4) Dokončená střecha 3) 4)

30 kapitola 2 REALIZACE 1) 2) 1) Samotnému založení příček předcházelo omítnutí styku příčky s obvodovou stěnou 2) Založení příček KERAMICKÉ PŘÍČKY 3) Příčky před dokončením 4) Příčky před dokončením 3) 4)

31 kapitola 2 REALIZACE 1) 2) 1) Příprava před montáží předem omítnuté ostění, nadpraží a parapet 2) Osazení upevňovacího bodu materiál Compacfoam OKNA PŘEDSAZENÁ MONTÁŽ 3) Osazení hranolů z EPS 4) Dokončená montáž 3) 4)

32 kapitola 2 REALIZACE 1) 2) 1) Podkladní profil nosný práh z Compacfoam 2) Vzduchotěsné a parotěsné napojení výplně na navazují konstrukce (stěnu a podlahu), interiérová systémová páska FRANCOUZSKÁ OKNA PŘEDSAZENÁ MONTÁŽ 3) Voděodolné napojení výplně na navazující konstrukce, exteriérová systémová páska 4) Montáž před dokončením 3) 4)

33 kapitola 2 REALIZACE 1) 2) 1) Podomítkový box pro skrytou instalaci venkovních hliníkových žaluzií 2) Instalace podomítkového boxu v návaznosti na předsazenou montáž oken OKNA SKRYTÉŽALUZIE 3) Dokončená instalace boxů, připraveno pro montáž ETICS 4) Skryté žaluzie stav po provedení finálních omítek 3) 4)

34 kapitola 2 REALIZACE 1) 2) 1) Tepelná izolace podlahy šedý podlahový EPS tl. 250 mm 2) Přerušení tepelného mostu v patě komínového tělesa deskové pěnosklo tl. 100 mm TEPELNÉ IZOLACE 3) Tepelná izolace soklové části obvodové stěny a přiteplení základu XPS tl. 260 mm 4) Tepelná izolace stropu foukaná izolace z EPS tl. 500 mm 3) 4)

35 kapitola 2 REALIZACE 1) 2) 1) Kontaktní zateplovací systém šedý fasádní EPS tl. 300 mm 2) Pohled na provádění ETICS TEPELNÉ IZOLACE FASÁDA (ETICS) 3) Zapuštěná hmoždinka, eliminace bodového tepelného mostu 4) Přerušení tepelného mostu venkovní elektroinstalace 3) 4)

36 kapitola 2 REALIZACE 1) 2) 1) Utěsnění prostupu hydroizolace z asfaltové pásu a kanalizační potrubí 2) Styk obvodové stěny, francouzského okna a hydroizolace vzduchotěsná páska ŘEŠENÍ VZDUCHOTĚSNOSTI DETAILY 3) Styk obvodové stěny, příčky a hydroizolace omítka v místě příčky je provedena před jejím vyzděním + vzduchotěsná páska s napojením na hydroizolaci 4) Vzduchotěsné zabezpečení prostupujícího potrubí systémová manžeta 3) 4)

37 kapitola 2 REALIZACE 1) 2) 1) Parobrzda z OSB desek, systémový výrobek s přetmelenými a přelepenými spoji, vzduchotěsné napojení na obvodovou stěnu systémová páska 2) Vzduchotěsné řešení prostupů slaboproudých elektro kabelů parobrzdou systémové manžety ŘEŠENÍ VZDUCHOTĚSNOSTI DETAILY 3) Vzduchotěsné napojení prostupujícího komínového tělesa přes parobrzdu 4) Vzduchotěsné řešení prostupu potrubí parobrzdou systémové manžety 3) 4)

38 kapitola 2 REALIZACE 1) 2) 1) Příprava drážek v obvodové stěně vystěrkováním před provedením elektroinstalací 2) Vzduchotěsné osazení el. krabic v obvodové stěně dokonalé vyplnění maltou nebo sádrou ŘEŠENÍ VZDUCHOTĚSNOSTI DETAILY 3) Vzduchotěsné řešení prostupu VZT potrubí obvodovou stěnou systémové manžety 4) Těsnákomínovádvířka 3) 4)

39 kapitola 2 REALIZACE 1) 2) 1) Stav konstrukcí před testem dokončené, ale nezakryté a plně přístupné vzduchotěsné vrstvy, snadná detekce chyb a možnost opravy 2) Souprava pro měření BLOWERDOOR TEST 3) Slabé místo netěsnost připojovací spáry oken v parapetních rozích musíbýt opraveno 4) Slabé místo únik vzduchu pouzdrem posuvných dveří musí být opraveno 3) 4)

40 kapitola 2 REALIZACE 1) 2) 1) Vedení VZT pod parobrzdou 2) Dokončené rozvody a instalace roštu SDK podhledu ROZVODY VZT 3) Napojení rozvodů na rekuperační jednotku v technické místnosti 4) Protidešťové fasádní žaluzie přívodu a odvodu vzduchu 3) 4)

41 kapitola 2 REALIZACE STAVBA PŘED DOKONČENÍM

42 kapitola 2 REALIZACE ZÚČASTNĚNÍ Investor: Sdružení EPS ČR / Ing. Pavel Zemene, Ph.D. Návrh, projektová dokumentace: Energetický posudek: Zhotovitel: Technický dozor investora: Jakub Andrýs Diagnostika stavby, blowerdoor test: Asting CZ Pasivní domy s.r.o. / Ing. Tomáš Podešva Ing. Jiří Šála, CSc. Makra s.r.o. Asting CZ Pasivní domy s.r.o. / Ing. Vladimír Nepivoda, Mgr. Stanislav Paleček Radion

43 kapitola 2 REALIZACE Certifikát o měření průvzdušnosti budovy s výsledkem: n 50 = 0,25 1/h metoda dle ČSN EN varianta B zhotovitel testu: Mgr. Stanislav Paleček Radion

44 kapitola 2 REALIZACE Další projekty Pasivnídům v Kralupech nad Vltavou Lobečku Návrh: Asting CZ Pasivní domy s.r.o. (návrh: Ing. Daniela Klikarová / projekt, grafika: Ing. Tomáš Podešva)

45 kapitola 2 REALIZACE Další projekty Pasivnídům v Kralupech nad Vltavou Lobečku Návrh: Asting CZ Pasivní domy s.r.o. (návrh: Ing. Daniela Klikarová / projekt, grafika: Ing. Tomáš Podešva)
