AutoCAD ve stavební praxi (II.)

Rozměr: px
Začít zobrazení ze stránky:

Download "AutoCAD ve stavební praxi (II.)"

Transkript

1 Dnešním dílem navážeme na předchozí díl využití AutoCADu v praxi a opět se budeme věnovat kótování stavebních půdorysů. Stejně jako v minulém díle budeme vycházet pouze z dostupných nástrojů AutoCADu nebo zdarma poskytovaných nástrojů, které je možné nalézt na internetu. Rádi bychom upozornili, že nástroje a aplikace typu LISP, ARX, VLX atd. lze využívat pouze v plné verzi AutoCADu, AutoCAD LT načítání těchto aplikací nepodporuje. V článku budou představeny i nástroje stažené z anglických zdrojů. Tyto nástroje můžete získat v originální podobě např. na CADdepot.com nebo CAD Fóru. Z důvodů nekompatibility anglických zdrojů s českým AutoCADem jsme byli nuceni poupravit některé příkazy ve zdrojových souborech a přeložením anglických výrazů/dotazů jsme snad přiblížili funkce i neanglicky hovořícím uživatelům. Pokud to bylo jen možné, tak jsme usilovali o svolení autorů, avšak ne vždy jsme dostali na naši žádost odpověď. Kótování okenních otvorů Okenní otvory ve stavebních výkresech se kótují jejich šířkou nad kótovací čárou a výškou okna (parapetu) pod kótovací čárou. Pokud neznáte vlastnosti kót, pak prvním možným řešením je okótovat přímou kótou otvor a pak vytvořit text, kde zapíšeme výšku okna (parapetu) a který umístíme pod kótovací čáru. Toto na první pohled jednoduché řešení je krajně nevhodné a nedoporučujeme jej používat a to z několika důvodů: - nikdy nezarovnáme a neumístíme text přesně na střed kóty, a pokud ano pak je to velmi pracné - při změně velikosti kóty nebo jejím přesunu se text adekvátně nepřizpůsobí, nezarovná na střed kóty Druhým šikovnějším řešením je využít vlastnosti kóty a řídících znaků (oddělovačů) pomocí nichž můžeme napsat víceřádkový text kóty nebo umístit textový řetězec pod kótovací čáru. Kótu upravíme editorem textu nebo ve vlastnostech textu je položka Přepsání textu, kde lze upravit/nahradit text taktéž. Výhody zápisu: - přiřazení textu napevno ke kótě - automatické vystředění a posun textu při změně velikosti/míry; umístění kóty Příklad okótování okenního otvoru : <>\Xvyska(parapet) - 1

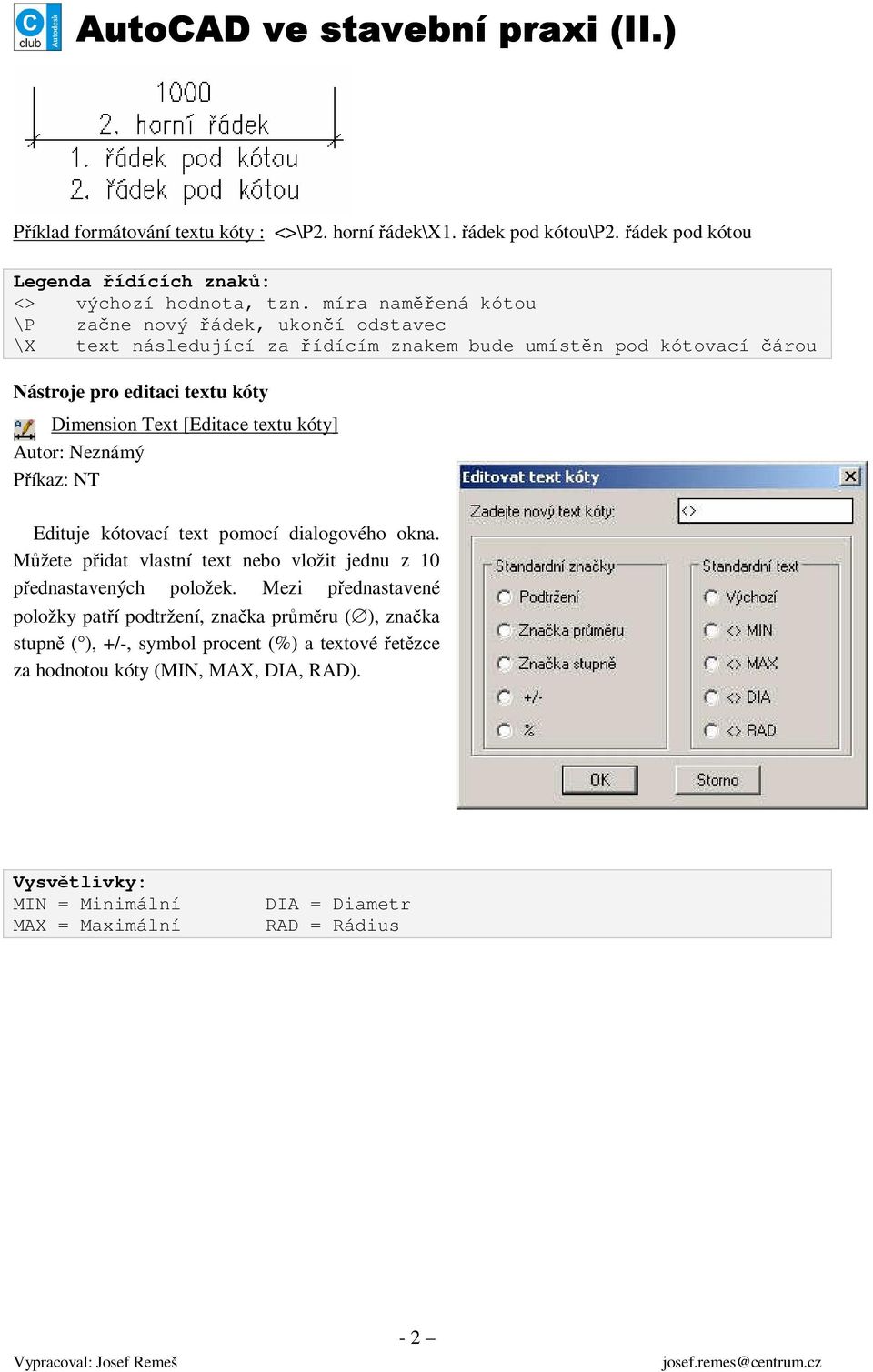

2 Příklad formátování textu kóty : <>\P2. horní řádek\x1. řádek pod kótou\p2. řádek pod kótou Legenda řídících znaků: <> výchozí hodnota, tzn. míra naměřená kótou \P začne nový řádek, ukončí odstavec \X text následující za řídícím znakem bude umístěn pod kótovací čárou Nástroje pro editaci textu kóty Dimension Text [Editace textu kóty] Autor: Neznámý Příkaz: NT Edituje kótovací text pomocí dialogového okna. Můžete přidat vlastní text nebo vložit jednu z 10 přednastavených položek. Mezi přednastavené položky patří podtržení, značka průměru ( ), značka stupně ( ), +/-, symbol procent (%) a textové řetězce za hodnotou kóty (MIN, MAX, DIA, RAD). Vysvětlivky: MIN = Minimální MAX = Maximální DIA = Diametr RAD = Rádius - 2

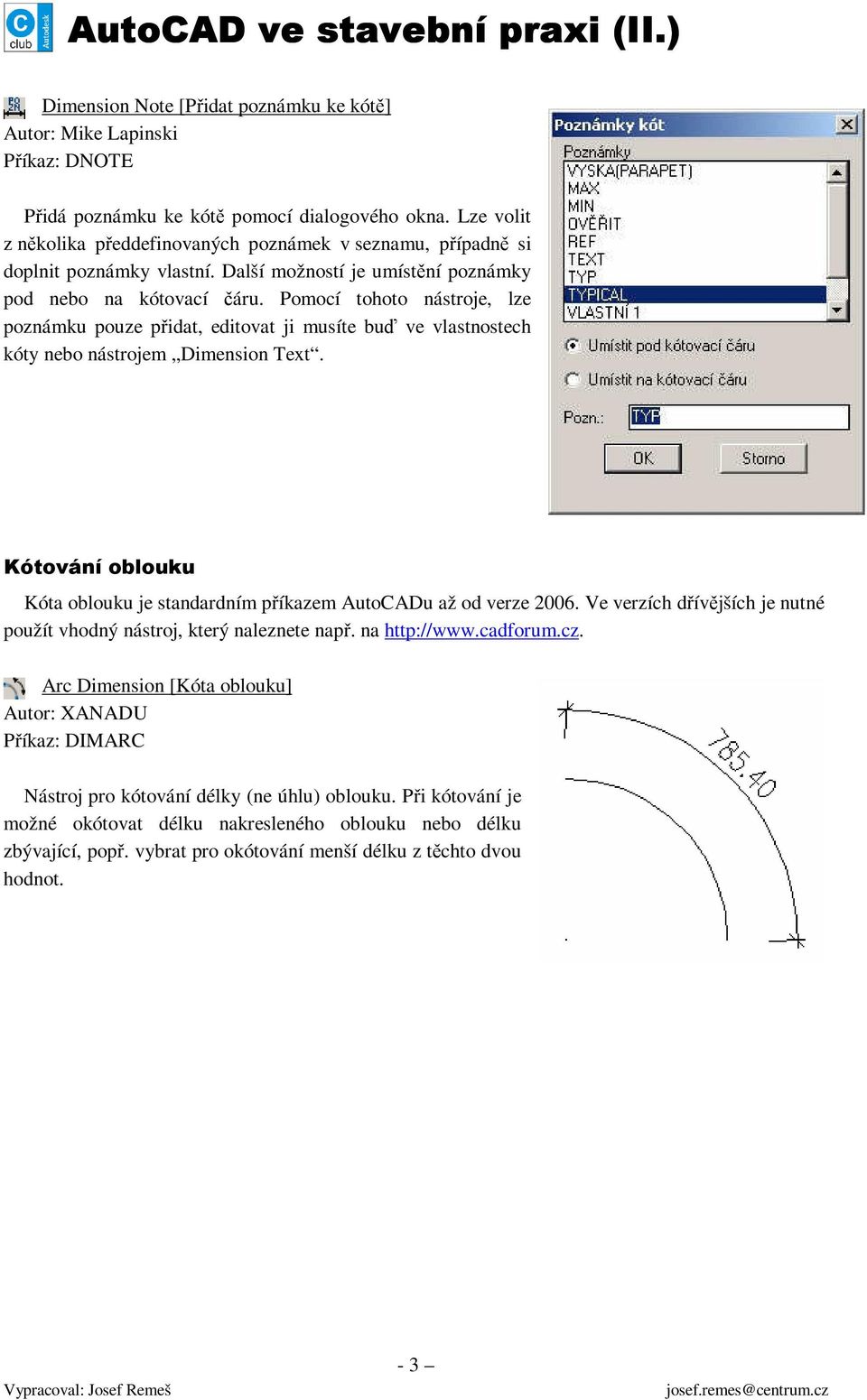

3 Dimension Note [Přidat poznámku ke kótě] Autor: Mike Lapinski Příkaz: DNOTE Přidá poznámku ke kótě pomocí dialogového okna. Lze volit z několika předdefinovaných poznámek v seznamu, případně si doplnit poznámky vlastní. Další možností je umístění poznámky pod nebo na kótovací čáru. Pomocí tohoto nástroje, lze poznámku pouze přidat, editovat ji musíte buď ve vlastnostech kóty nebo nástrojem Dimension Text. Kótování oblouku Kóta oblouku je standardním příkazem AutoCADu až od verze Ve verzích dřívějších je nutné použít vhodný nástroj, který naleznete např. na Arc Dimension [Kóta oblouku] Autor: XANADU Příkaz: DIMARC Nástroj pro kótování délky (ne úhlu) oblouku. Při kótování je možné okótovat délku nakresleného oblouku nebo délku zbývající, popř. vybrat pro okótování menší délku z těchto dvou hodnot. - 3

4 Kótování vrstevnic Terén stavebního pozemku je v podstatě topografickou plochou určenou výškově vrstevnicemi (čárami spojujícími body shodné nadmořské výšky). Způsob zakreslování úprav terénu se řídí ČSN : Základní vrstevnice kreslíme tenkou plnou čarou a označují se hodnotou nadmořské výšky v m, uváděnou na 2 desetinná místa (např.: 225,00). Interval základních vrstevnic se volí zpravidla po 1 m. Doplňkové vrstevnice se podle potřeby kreslí tenkou čárkovanou čarou a dělí interval základních vrstevnic na ½ popř. ¼ (tj. po 0,5 m popř. 0,25 m). Při kreslení vrstevnic a situačního plánu v AutoCADu by měly být hodnoty délek a vzdáleností zadávány v m. Kóta vrstevnice Autor: Neznámý Příkaz: KOTVRST Vytvoří a vloží kótu vrstevnice. Kóta vrstevnice je tvořena blokem s atributem definující jeho výšku. Aby nebylo nutné přerušovat vrstevnici, tak pro zviditelnění kóty je v bloku zahrnut i rastrový obrázek s transparentním pozadím, který zajišťuje překrytí vrstevnice kótou. Změření plochy a obvodu místností Při tvorbě legendy místností je výhodné si všechny místnosti obtáhnout křivkou (doporučujeme nástroj Hranice) a posléze zjistit hodnoty obvodu a plochy ve vlastnostech křivky nebo si je nechat vypsat funkcí. Add Area [Obvod a plocha] Autor: Neznámý Příkaz: ADDAREA Vypočte a vypíše obvod i plochu vybraných křivek. Pro výpočet/výpis lze vybrat i více křivek. Zjištěné hodnoty jsou závislé na jednotkách, v kterých kreslíte (pravděpodobně mm). SumaPloch [Součet ploch]] Autor: XANADU Příkaz: SUMAPLOCH Vypočte a vloží obsah plochy jako řádkový text s popiskou Plocha = XXX m^2. Pro výpis plochy lze do výběru zahrnout i více křivek. Zjištěné hodnoty jsou závislé stejně jako u předchozího nástroje na jednotkách, v kterých kreslíte (pravděpodobně mm). - 4

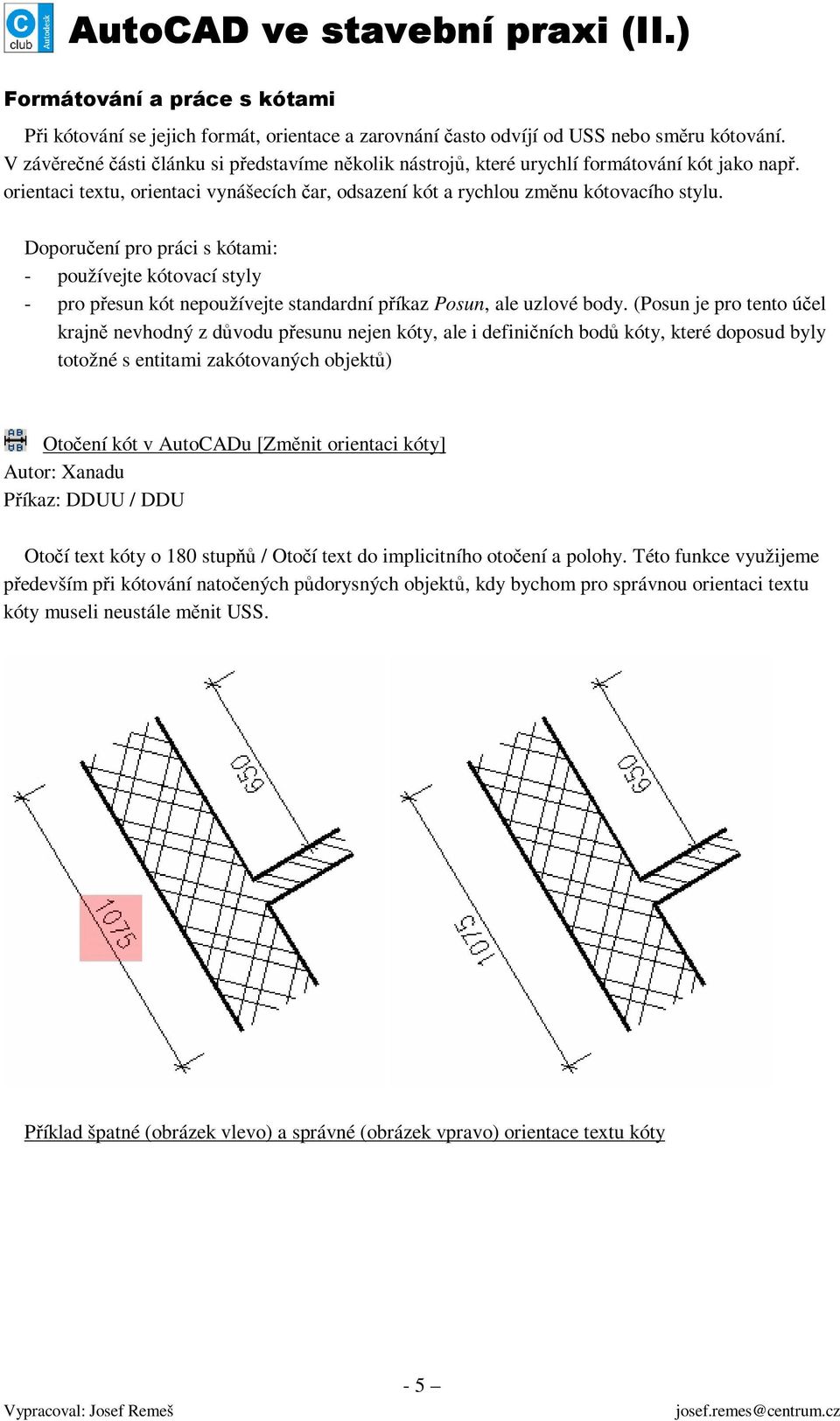

5 Formátování a práce s kótami Při kótování se jejich formát, orientace a zarovnání často odvíjí od USS nebo směru kótování. V závěrečné části článku si představíme několik nástrojů, které urychlí formátování kót jako např. orientaci textu, orientaci vynášecích čar, odsazení kót a rychlou změnu kótovacího stylu. Doporučení pro práci s kótami: - používejte kótovací styly - pro přesun kót nepoužívejte standardní příkaz Posun, ale uzlové body. (Posun je pro tento účel krajně nevhodný z důvodu přesunu nejen kóty, ale i definičních bodů kóty, které doposud byly totožné s entitami zakótovaných objektů) Otočení kót v AutoCADu [Změnit orientaci kóty] Autor: Xanadu Příkaz: DDUU / DDU Otočí text kóty o 180 stupňů / Otočí text do implicitního otočení a polohy. Této funkce využijeme především při kótování natočených půdorysných objektů, kdy bychom pro správnou orientaci textu kóty museli neustále měnit USS. Příklad špatné (obrázek vlevo) a správné (obrázek vpravo) orientace textu kóty - 5

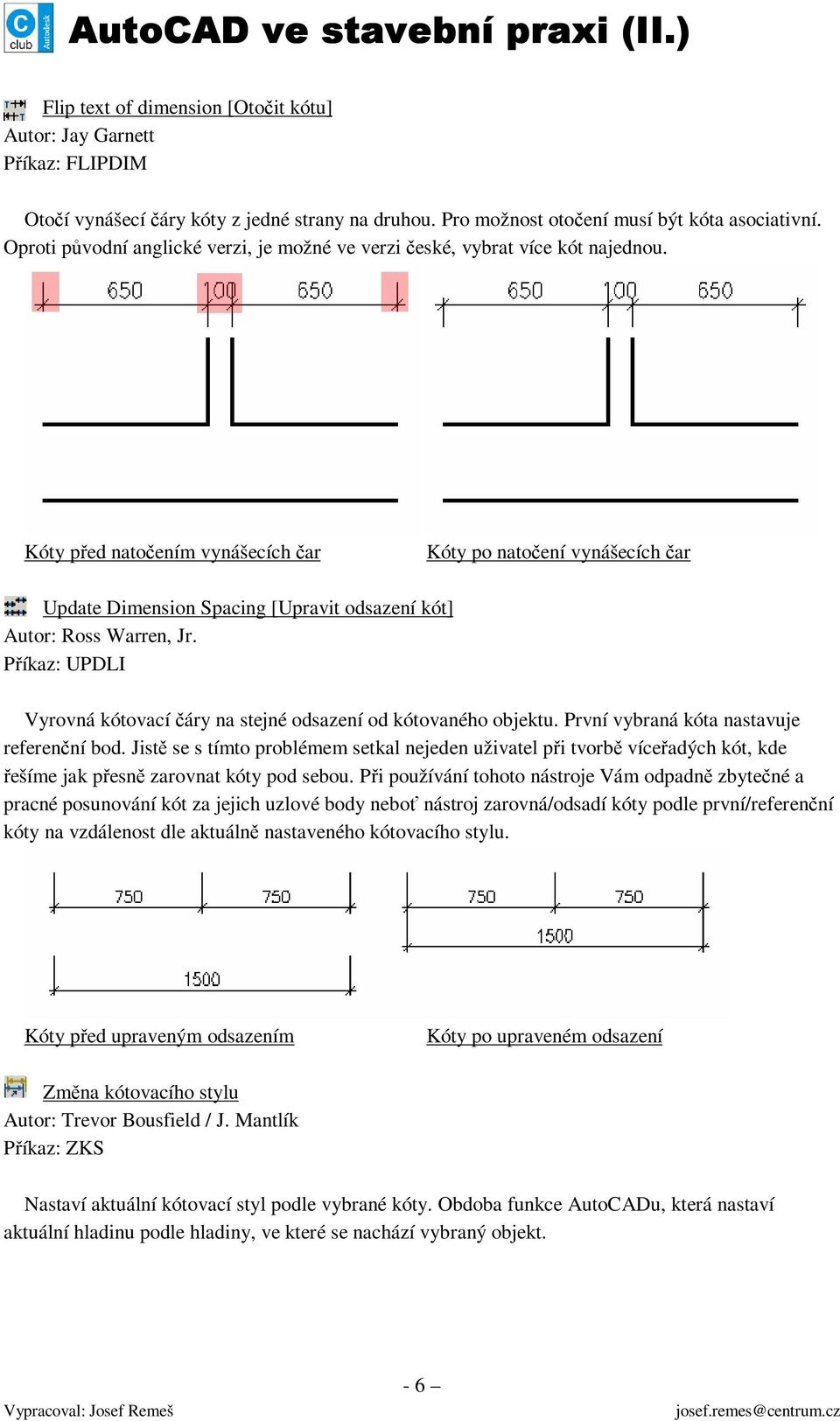

6 Flip text of dimension [Otočit kótu] Autor: Jay Garnett Příkaz: FLIPDIM Otočí vynášecí čáry kóty z jedné strany na druhou. Pro možnost otočení musí být kóta asociativní. Oproti původní anglické verzi, je možné ve verzi české, vybrat více kót najednou. Kóty před natočením vynášecích čar Kóty po natočení vynášecích čar Update Dimension Spacing [Upravit odsazení kót] Autor: Ross Warren, Jr. Příkaz: UPDLI Vyrovná kótovací čáry na stejné odsazení od kótovaného objektu. První vybraná kóta nastavuje referenční bod. Jistě se s tímto problémem setkal nejeden uživatel při tvorbě víceřadých kót, kde řešíme jak přesně zarovnat kóty pod sebou. Při používání tohoto nástroje Vám odpadně zbytečné a pracné posunování kót za jejich uzlové body neboť nástroj zarovná/odsadí kóty podle první/referenční kóty na vzdálenost dle aktuálně nastaveného kótovacího stylu. Kóty před upraveným odsazením Kóty po upraveném odsazení Změna kótovacího stylu Autor: Trevor Bousfield / J. Mantlík Příkaz: ZKS Nastaví aktuální kótovací styl podle vybrané kóty. Obdoba funkce AutoCADu, která nastaví aktuální hladinu podle hladiny, ve které se nachází vybraný objekt. - 6

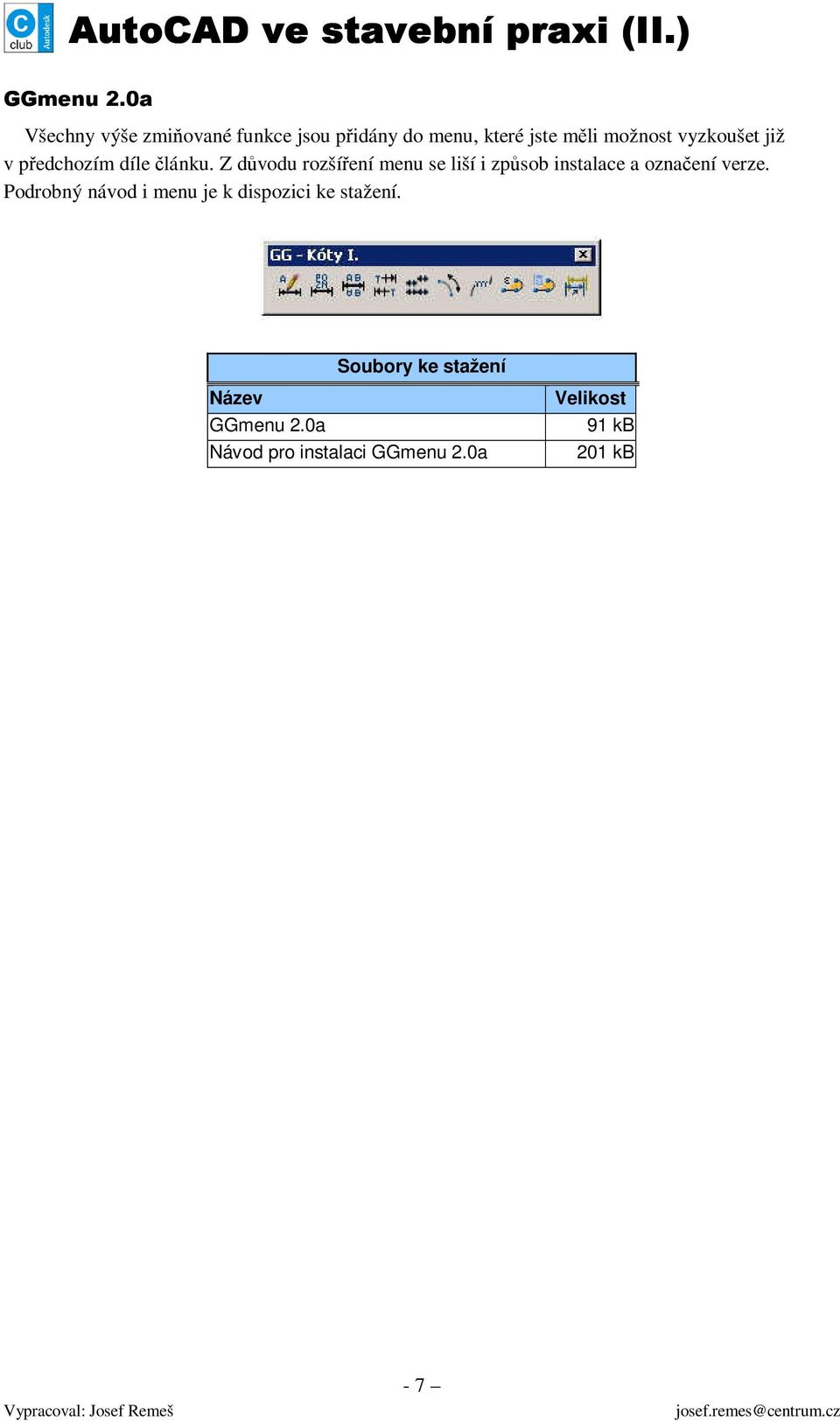

7 GGmenu 2.0a Všechny výše zmiňované funkce jsou přidány do menu, které jste měli možnost vyzkoušet již v předchozím díle článku. Z důvodu rozšíření menu se liší i způsob instalace a označení verze. Podrobný návod i menu je k dispozici ke stažení. Soubory ke stažení Název GGmenu 2.0a Návod pro instalaci GGmenu 2.0a Velikost 91 kb 201 kb - 7
