TECHNICKÉ KRESLENÍ A CAD. Přednáška č.6
|
|
- Alena Matějková
- před 9 lety
- Počet zobrazení:
Transkript
1 TECHNICKÉ KRESLENÍ A CAD Přednáška č.6
2 Kótování Požadavky na kótování Všeobecné zásady kótování Hodnoty rozměrů se kótují v milimetrech. Značka mm se neuvádí. Úhly se kótují v stupních, minutách a sekundách, přičemž k číselným hodnotám je třeba připisovat příslušné značky, např Jestliže se na výkrese musí použít poznámky, vysvětlivky anebo technické požadavky, které obsahují údaje o rozměrech, potom se i u číselných údajích v milimetrech musí uvést jednotka mm. Za čísly, které by se dolu hlavou mohli číst nesprávně, je doporučeno přidat vpravo dole tečku, např. 6. Kóty se musí umístit v tom pohledu nebo řezu, který nejzřetelněji ukazuje skutečné tvary. Na výkrese se nemá uvádět víc kót, než je nutné na určení konečného výrobku. Je-li je na výkrese kótovaný rozměr zobrazen víckrát, kótuje se je jednou.
3 Kótování Kótování jednotlivých tvarových podrobností Délkové rozměry Princip a formální provedení u jednoduchých - jasné Symetrické součásti Kótovací soustavy = uspořádání více kót do souvisejícího celku 1) řetězcové 2) od základny 3) souřadnicové
4 Kótování Ad) Řetězcová kóta = řetězec bezprostředně po sobě následujících kót Použití: pokud na sebe funkčně navazují kótované rozměry Ad) Od základny = několik kót se společným počátkem Ad) Souřadnicové kótování Pokud je to vhodné, je možné uvést kóty do tabulky mimo kótovanou součást. Je třeba vyznačit počátky souřadnicového systému
5 Kótování Využití kótovacích soustav V praxi kombinace kótování od základny a řetězcových kót Q: Kdy, co a jak zakótovat? A: podle skutečného vzniku či použití součásti Jak u obou součástí zakótovat vzájemnou polohu děr?
6 Kótování Pozor: s každou kótou se pojí jistá tolerance udávaného rozměru (i měření délky lze provést pouze s jistou konečnou přesností) podrobněji někdy příště Př.: budeme předpokládat, že všechny rozměry jsme schopni dodržet s přesností ±0,1 mm +0,1 +0,1 +0,1-0,1 Skutečná vzd. děr = 19,7 Celková odchylka v rozteči 20,1 19,7 = 0,4 mm -0,1 Celková odchylka v rozteči 20,1 19,9 = 0,2 mm
7 Kótování Každá rozměrová informace nutná na určení velikosti součástky anebo jejího prvku se musí jasně a úplně uvést přímo na výkrese. Z výkresu se nikdy nic neodměřuje ani nedopočítává. Jak udat celkovou délku kvádříku? Př.: Tolerance ±0,1 mm Špatně: 1) součást pravděpodobně vznikne zkrácením nějakého profilu není udána celková délka správně 2) Rozptyl celkové délky až ±0,3 mm

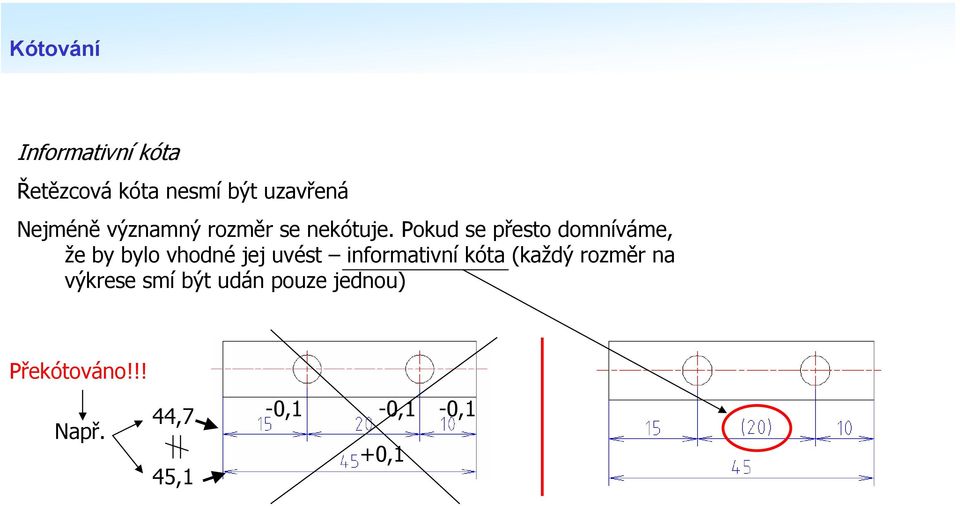

8 Kótování Informativní kóta Řetězcová kóta nesmí být uzavřená Nejméně významný rozměr se nekótuje. Pokud se přesto domníváme, že by bylo vhodné jej uvést informativní kóta (každý rozměr na výkrese smí být udán pouze jednou) Překótováno!!! 44,7 Např. 45,1-0,1-0,1-0,1 +0,1
9 kótování Kótování poloměrů kótovací čára ukončena jednou šipkou u oblouku Před rozměrem značka R (Rádius) Příliš malé poloměry se nekreslí, jen zakótují Střed je mimo kreslící plochu Vnější zaoblení Vnitřní zaoblení
10 kótování Kótování průměrů V některých pohledech se mohou kruhová tělesa zobrazit jako přímky Před udávaný rozměr značka průměru ( a to i tehdy, je-li rotační prvek zobrazen jako kružnice) Malé průměry: Velmi malé průměry Zkrácené kótování průměrů v polovičním řezu
11 kótování Kótování kulových ploch Buď poloměrem nebo průměrem, platí stejné zásady, ale před R nebo průměr ještě S Kótování zkosení Vnější zkosení Vnitřní zkosení Platí stejné zásady jako pro vnější Jedině pro úhel 45!!!
12 kótování Kuželové zahloubení Odstupňovaná díra jako jednoduchá Hloubka neprůchozích děr Je-li vrcholový úhel otvoru = 120 (běžný vrták do oceli) vrcholový úhel otvoru <> 120 nebo pokud je nutné dodržet hloubku včetně kuželového zahloubení
13 kótování Poloha děr Vždy zásadně ke středu díry Více děr Záleží na funkci, výrobě apod.
14 kótování Srozumitelnost kótování kóta se zapisuje do pohledu, kde je zobrazení nejsrozumitelnější Neviditelné hrany se nesmí kótovat (pouze ve výjimečných případech) Kótování opakujících se prvků - Zakótuje se jen jeden, a určí se počet prvků na součástce
15 kótování Musí být zřejmá souvislost mezi kótovaným rozměrem a kótou Př.: Pokud je součástka zobrazena v částečném řezu, vnější rozměry kótujeme v pohledu, vnitřní v řezu Př.: Více kót patřící tvarovému prvku či součásti kreslit společně, aby se nemusely hledat po celém výkrese
16 kótování Shrnutí zásad kótování Správnost Kóty musí odpovídat požadavkům vyplívající z funkce výrobku či jeho výroby Žádná kóta nesmí chybět Zřetelnost Nesmí se kótovat skryté hrany, rozměry které se jeví v daném pohledu zkrácené či zkreslené Kótuje se v pohledu, kde je nejlépe vidět daná tvarová podrobnost Kóty umisťujeme pokud možno vně tělesa Kóty neumisťujeme do šrafovaných ploch Úplnost Výkres musí obsahovat všechny kóty potřebné pro výrobu či kontrolu žádný rozměr se z výkresu neodměřuje či nedopočítává Každý rozměr se kótuje pouze jednou výkres nesmí obsahovat nadbytečné kóty (překótovaný výkres)
17 kótování Přehlednost Kóty rozmisťujeme rovnoměrně do všech obrazů na celý výkres (zachováváme však všechny předchozí zásady tvar a poloha opakujících prvků se kótují ve stejném obraze související kóty (např. rozměr prvku a jeho poloha) se kótují do stejného obrazu
18 AutoCAD - kótování AutoCAD a kótování Nastavení kótovacího stylu Podobně jako u textu je třeba nejprve nastavit tzv. kótovací styl. Čistý výkres = jen styl ISO-25 Nikdy nemodifikovat!!! Při kopírovaní kóty z výkresu do výkresu by se ztratilo nastavení
19 AutoCAD- kótování 1) Založení nového stylu Od kterého stylu převezme náš nový styl své vlastnosti
20 AutoCAD- kótování 2) Čáry a šipky Veškeré barvy, tloušťky čar nechat na DleBlok.
21 AutoCAD- kótování Kótovací čáry Vynášecí čáry přesah na konci jde nastavit jen u některých šipek Potlačit Kót. čáru 1 (2) Potlačit vynášecí čáru 1 (2) 1. (2) čára = dle pořadí při vytváření kóty šipky
22 AutoCAD- kótování 3) Text nechat na DleBlok
23 AutoCAD- kótování Umístění textu vertikální Umístění textu horizontální centr Nad centr Na vyn. čáře 1 (2) Zarovnání textu Horizontální Podle kótovací čáry Norma ISO Odsazení od kótovací čáry
24 AutoCAD- kótování 4) Přizpůsobit Vše nechat na standardních hodnotách, kromě měřítka kót
25 AutoCAD- kótování Použít celkové měřítko Zadaným číslem vynásobí proporce celé kóty (výšku textu, odsazení čar, velikost šipek apod.), nikoli ale naměřenou hodnotu!!! měřítko = 1 měřítko = 0.5 měřítko = 2 Měřítko nastavit na stejnou hodnotu s měřítkem výkresu Př: Výkres M 1:100 (nakreslený 1:1, zmenšený až při tisku) celkové měřítko = 100
26 AutoCAD- kótování 5) Primární jednotky
27 AutoCAD- kótování Lineární kóty Nastaví počet desetinných míst kótovacího textu. Nastavuje pravidla zaokrouhlování změřených hodnot pro všechny typy kót vyjma úhlů. Př: 0 nezaokrouhluje se všechny vzdálenosti jsou zaokrouhleny na nejbližší násobky všechny vzdálenosti zaokrouhlí na nejbližší celá čísla. Počet zobrazených desetinných míst za desetinnou tečkou záleží na přesnosti nastavené v Přesnost
28 AutoCAD- kótování Vytváření kót Menu kóty nebo panel nástrojů kóty Veškerou geometrii kót a měření vzdáleností provádí AutoCAD sám přesné kreslení!!!
29 AutoCAD - kótování Přímá kóta Postup kreslení 2) 3) 1) 3) 1) uchop 2) uchop Šikmá vs. přímá kóta
30 AutoCAD - kótování Šikmá kóta Postup je stejný jako u kóty přímé Kóta poloměru 1) 2) Postup kreslení 1) 2)
31 AutoCAD - kótování Kóta průměru Postup kreslení je stejný jako v případě kóty poloměru Text umístěný vně Text umístěný uvnitř Takto provedenou kótu průměru neumí AutoCAD zkonstruovat; = upravená šikmá kóta
32 AutoCAD - kótování Kóta úhlu Možnosti konstrukce 1) Vrchol úhlu a dva koncové body 1) 2) 3) ENTER 4) 3) 4) 2) 1)
33 AutoCAD - kótování 2) Dvě úsečky 2) 1) 3) 2) 3) 1) Rychlý odkaz Vytvoří textovou poznámku (Mtext) doplněnou odkazovou čárou 2) ENTER 1) 2) Tato čárka se vytvoří automaticky ENTER 1)
34 AutoCAD - kótování Úpravy kót Kóta je entita = lze provést všechny editační operace Dále budou probrány typické editační situace Přepsání kótovacího textu Kótovací text je programem dosazen automaticky Lze ho samozřejmě upravit Pokud si přejeme v textu ponechat změřenou vzdálenost řídící kombinace <>
35 AutoCAD - kótování Kóta průměru v polovičním řezu Postup 1) Pomocná úsečka a lineární kóta s uprav. textem 2) Potlačení vynášecí a kótovací čáry 1(2)
