1 Kreslení 2D technické dokumentace AutoCAD nastavení výkresu Ing. Richard Strnka, 2012

2 Otevření nového souboru - Začít od začátku Pro zobrazení panelu viz obrázek je nutno přepnout proměnnou STARTUP na hodnotu 1 Toto se provede v příkazové rádce AutoCADu. Při otevření nového souboru je možno nechat zobrazit (STARTUP <1>) panel Vytvořit nový soubor, v kterém je první volba Začít od začátku. Tato volba umožní zvolit základní pracovní jednotky výkresu: - mm - in Přepočet 1 in = 25,4mm

3 Otevření nového souboru - Použít šablonu Pro zobrazení panelu viz obrázek je nutno přepnout proměnnou STARTUP na hodnotu 1 Toto se provede v příkazové rádce AutoCADu. Druhá volba Použít šablonu umožní zvolit jednu z předinstalovaných šablon. Soubor šablony výkresu používá příponu.dwt a určuje styly, nastavení a rozvržení ve výkresu, včetně rohových razítek. Základní šablona pro jednotky ISO je Acadiso.dwt Šablona Acad.dwt nastavuje pracovní jednotky na Inch.

4 Otevření nového souboru - Použít průvodce Pro zobrazení panelu viz obrázek je nutno přepnout proměnnou STARTUP na hodnotu 1 Toto se provede v příkazové rádce AutoCADu. Volba Použít průvodce - Rozšířené nastavení obsahuje pět dialogů: Jednotky, Úhel, Měření úhlu, Směr úhlu a Oblast. Při práci v průvodci lze pomocí tlačítek Zpět a Další přepínat mezi stránkami; kliknutím na tlačítko Dokončit na poslední stránce dokončíte průvodce a vytvoříte nový výkres se zadanými nastaveními. Později lze změnit systém jednotek, úhlů, měření úhlů a směr úhlů pomocí příkazu JEDNOTKY a oblast pomocí příkazu MEZE.

5 Rozšířené nastavení - jednotky Určuje formát jednotek a přesnost. Formát jednotek je formát, ve kterém pracujeme a v němž program zobrazuje souřadnice a jednotky. Stránka Jednotky v průvodci Rychlé nastavení obsahuje stejné formáty. Další informace najdete v části Určení jednotek a formátů jednotek. Přesnost jednotek řídí počet desetinných míst nebo zlomkovou část, ve kterých budou zobrazovány délkové jednotky.

6 Rozšířené nastavení - úhel Určuje formát, ve kterém se vkládají úhly a v němž program úhly zobrazuje. Stupně desítkově Zobrazuje stupně úhlů desítkově. Stupně/Min/Vteřiny Zobrazuje úhly v minutách a vteřinách. Grady Zobrazuje úhly v gradech. Radiány Zobrazuje úhly v radiánech. Zeměpisné Zobrazuje úhly v zeměpisných jednotkách.

7 Rozšířené nastavení měření úhlu Určuje směr nulového úhlu pro vkládání úhlů. Když vložíme hodnotu úhlu, měří se úhel buď proti nebo ve směru hodinových ručiček od směru kompasu, který zvolíme na této stránce. Směr měření úhlu (po a proti směru pohybu hodinových ručiček) určíte v dialogu Směr úhlu.

8 Rozšířené nastavení měření úhlu Určuje směr od nulového úhlu, ve kterém vkládáte a ve kterém program zobrazuje hodnoty úhlů: proti nebo ve směru hodinových ručiček. Vžitá konvence je proti směru hodinových ručiček kladný směr.

9 Rozšířené nastavení oblast Udává v celých jednotkách přibližnou šířku a délku plochy, na kterou budete chtít kreslit. Tím se omezí plocha výkresu pokrytá rastrovými tečkami při zapnutí rastru. Když příkazem MEZE zapnete kontrolu omezení, omezuje toto nastavení také souřadnice, do kterých lze vstupovat v rámci obdélníkové plochy. Kreslicí oblast lze změnit a kontrolu omezení lze zapínat a vypínat příkazem MEZE. Hodnota 420 mm x 297 mm... formát A3

10 Nastavení rastru Pomocí panelu se nastavuje vzhled a chování rastru. Aby se rastr zobrazil pouze ve vymezené pracovní oblasti (příkaz MEZE), je nutné odškrtnout políčko viz červená šipka.

11 Zobrazení roletového menu Kromě pásu karet (jednotlivé záložky) je vhodné zobrazit také standardní panel nabídek ve formě roletového menu. Toto menu bylo standardní ve starších verzích AutoCADu. V levé horní části okna aplikace na pravém konci panelu nástrojů Rychlý přístup klikněte na rozevírací nabídku Zobrazit panel nabídek.

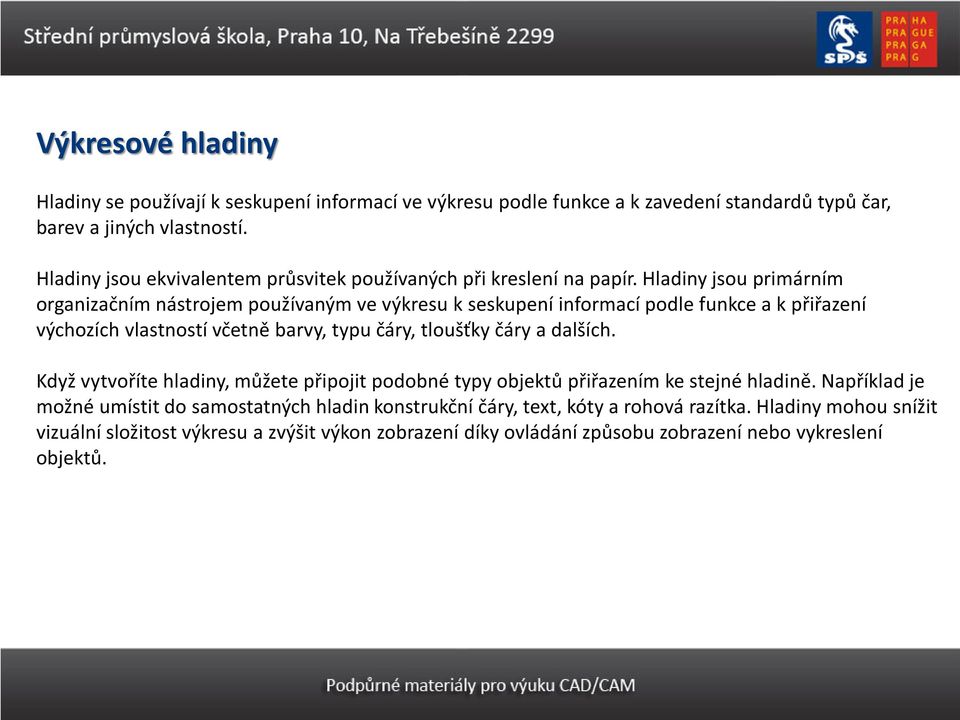

12 Výkresové hladiny Hladiny se používají k seskupení informací ve výkresu podle funkce a k zavedení standardů typů čar, barev a jiných vlastností. Hladiny jsou ekvivalentem průsvitek používaných při kreslení na papír. Hladiny jsou primárním organizačním nástrojem používaným ve výkresu k seskupení informací podle funkce a k přiřazení výchozích vlastností včetně barvy, typu čáry, tloušťky čáry a dalších. Když vytvoříte hladiny, můžete připojit podobné typy objektů přiřazením ke stejné hladině. Například je možné umístit do samostatných hladin konstrukční čáry, text, kóty a rohová razítka. Hladiny mohou snížit vizuální složitost výkresu a zvýšit výkon zobrazení díky ovládání způsobu zobrazení nebo vykreslení objektů.

13 Nastavení hladin Ve správci hladin vytvořte potřebné hladiny viz obrázek níže. Novou hladinu vytvoříte tlačítkem Nová hladina

14 Nastavení vlastností hladin Hladinám přiřaďte odpovídající vlastnosti. Barva. bude charakterizovat vlastnosti při tisku Typ.. Čárkovaná, čerchovaná atd. Tloušťka.. Zobrazení pro monitor!!! Typ čáry je nutno do výkresu načít ze souboru acadiso.lin (pro jednotky ISO mm)

15 Uložení do šablony Veškerá nastavení ve výkrese je možné uložit do šablony a mít je k dispozici při otevírání nového souboru. Proveďte Uložit výkres jako. Nastavte soubor typu Šablona. Doplňte popis..
