1 Apple Cinema Display Uživatelská příručka

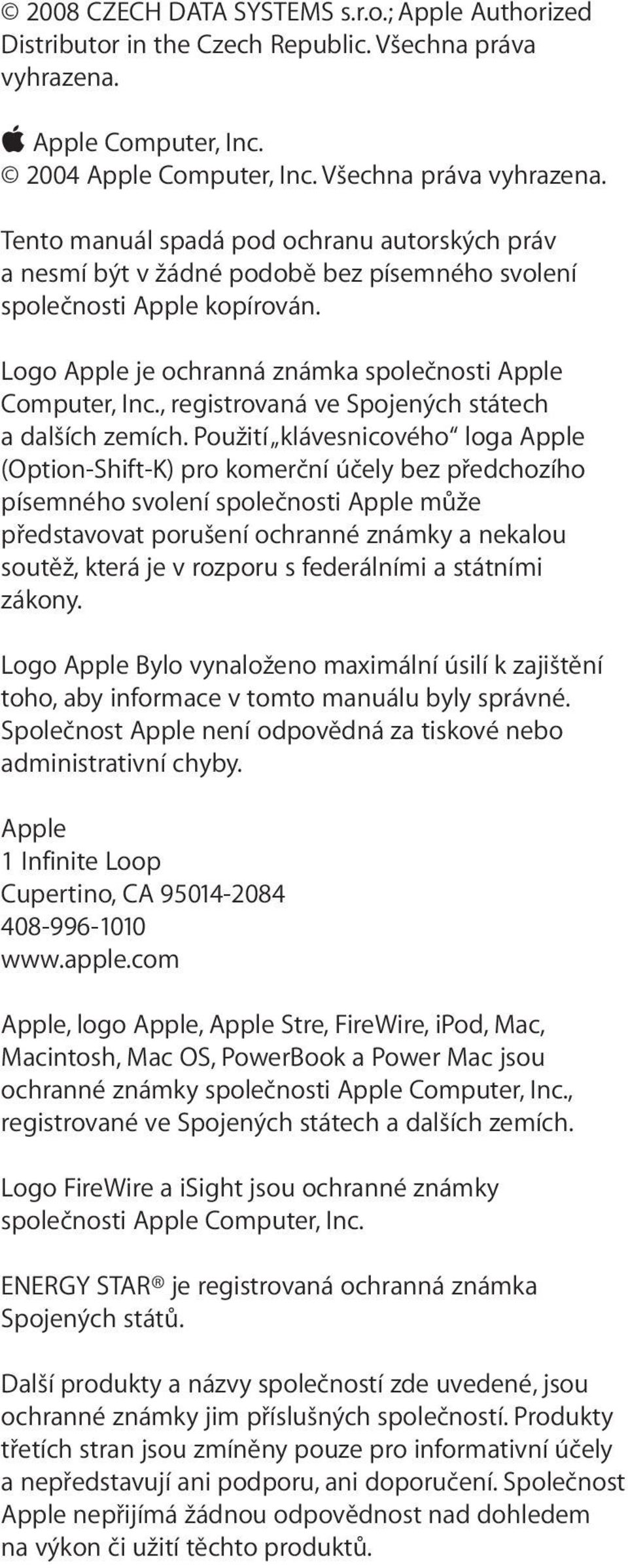

2 2008 CZECH DATA SYSTEMS s.r.o.; Apple Authorized Distributor in the Czech Republic. Všechna práva vyhrazena. Apple Computer, Inc Apple Computer, Inc. Všechna práva vyhrazena. Tento manuál spadá pod ochranu autorských práv a nesmí být v žádné podobě bez písemného svolení společnosti Apple kopírován. Logo Apple je ochranná známka společnosti Apple Computer, Inc., registrovaná ve Spojených státech a dalších zemích. Použití klávesnicového loga Apple (Option-Shift-K) pro komerční účely bez předchozího písemného svolení společnosti Apple může představovat porušení ochranné známky a nekalou soutěž, která je v rozporu s federálními a státními zákony. Logo Apple Bylo vynaloženo maximální úsilí k zajištění toho, aby informace v tomto manuálu byly správné. Společnost Apple není odpovědná za tiskové nebo administrativní chyby. Apple 1 Infinite Loop Cupertino, CA Apple, logo Apple, Apple Stre, FireWire, ipod, Mac, Macintosh, Mac OS, PowerBook a Power Mac jsou ochranné známky společnosti Apple Computer, Inc., registrované ve Spojených státech a dalších zemích. Logo FireWire a isight jsou ochranné známky společnosti Apple Computer, Inc. ENERGY STAR je registrovaná ochranná známka Spojených států. Další produkty a názvy společností zde uvedené, jsou ochranné známky jim příslušných společností. Produkty třetích stran jsou zmíněny pouze pro informativní účely a nepředstavují ani podporu, ani doporučení. Společnost Apple nepřijímá žádnou odpovědnost nad dohledem na výkon či užití těchto produktů.

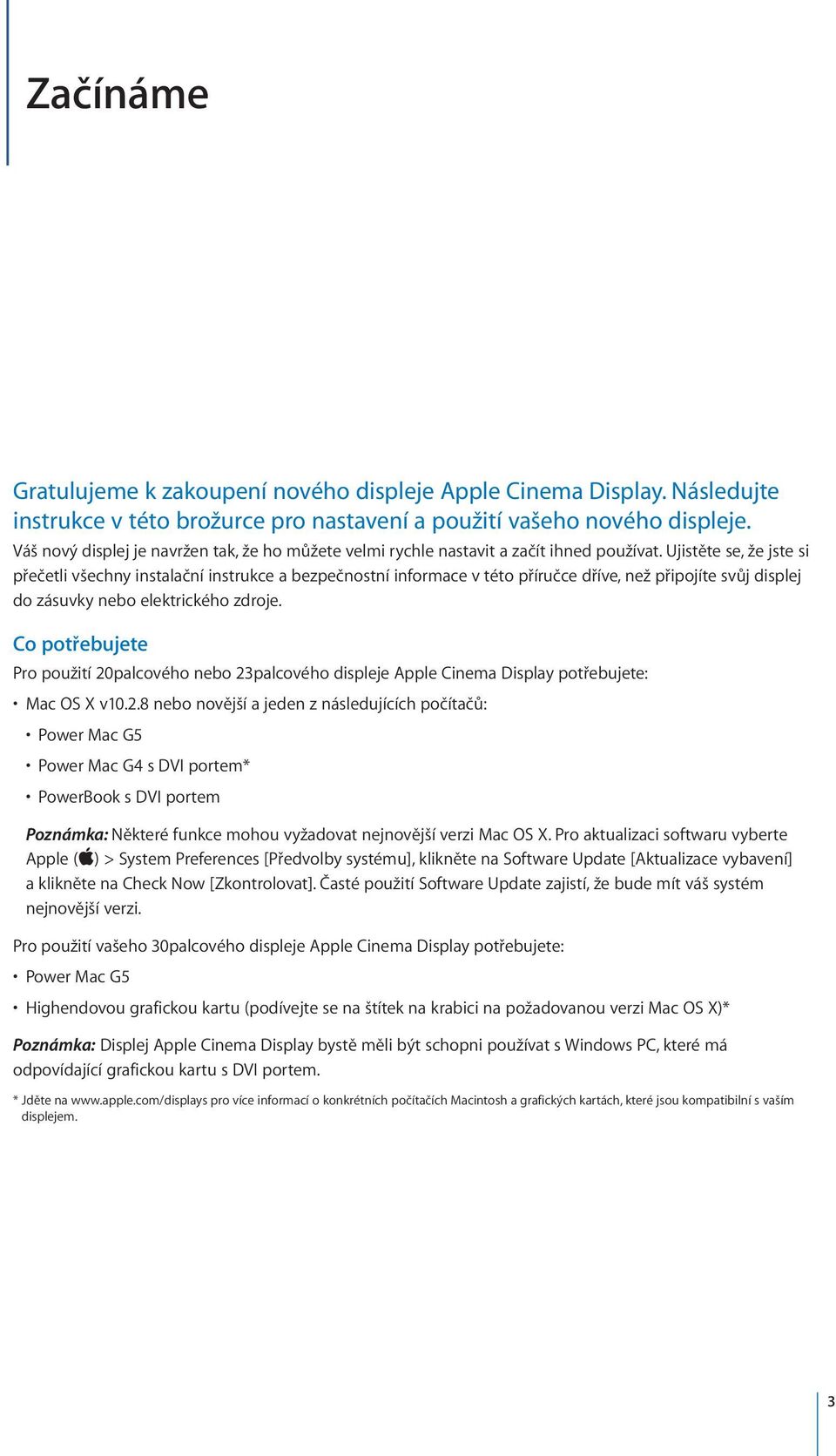

3 Začínáme Gratulujeme k zakoupení nového displeje Apple Cinema Display. Následujte instrukce v této brožurce pro nastavení a použití vašeho nového displeje. Váš nový displej je navržen tak, že ho můžete velmi rychle nastavit a začít ihned používat. Ujistěte se, že jste si přečetli všechny instalační instrukce a bezpečnostní informace v této příručce dříve, než připojíte svůj displej do zásuvky nebo elektrického zdroje. Co potřebujete Pro použití 20palcového nebo 23palcového displeje Apple Cinema Display potřebujete: Mac OS X v nebo novější a jeden z následujících počítačů: Power Mac G5 Power Mac G4 s DVI portem* PowerBook s DVI portem Poznámka: Některé funkce mohou vyžadovat nejnovější verzi Mac OS X. Pro aktualizaci softwaru vyberte Apple ( ) > System Preferences [Předvolby systému], klikněte na Software Update [Aktualizace vybavení] a klikněte na Check Now [Zkontrolovat]. Časté použití Software Update zajistí, že bude mít váš systém nejnovější verzi. Pro použití vašeho 30palcového displeje Apple Cinema Display potřebujete: Power Mac G5 Highendovou grafickou kartu (podívejte se na štítek na krabici na požadovanou verzi Mac OS X)* Poznámka: Displej Apple Cinema Display bystě měli být schopni používat s Windows PC, které má odpovídající grafickou kartu s DVI portem. * Jděte na pro více informací o konkrétních počítačích Macintosh a grafických kartách, které jsou kompatibilní s vaším displejem. 3

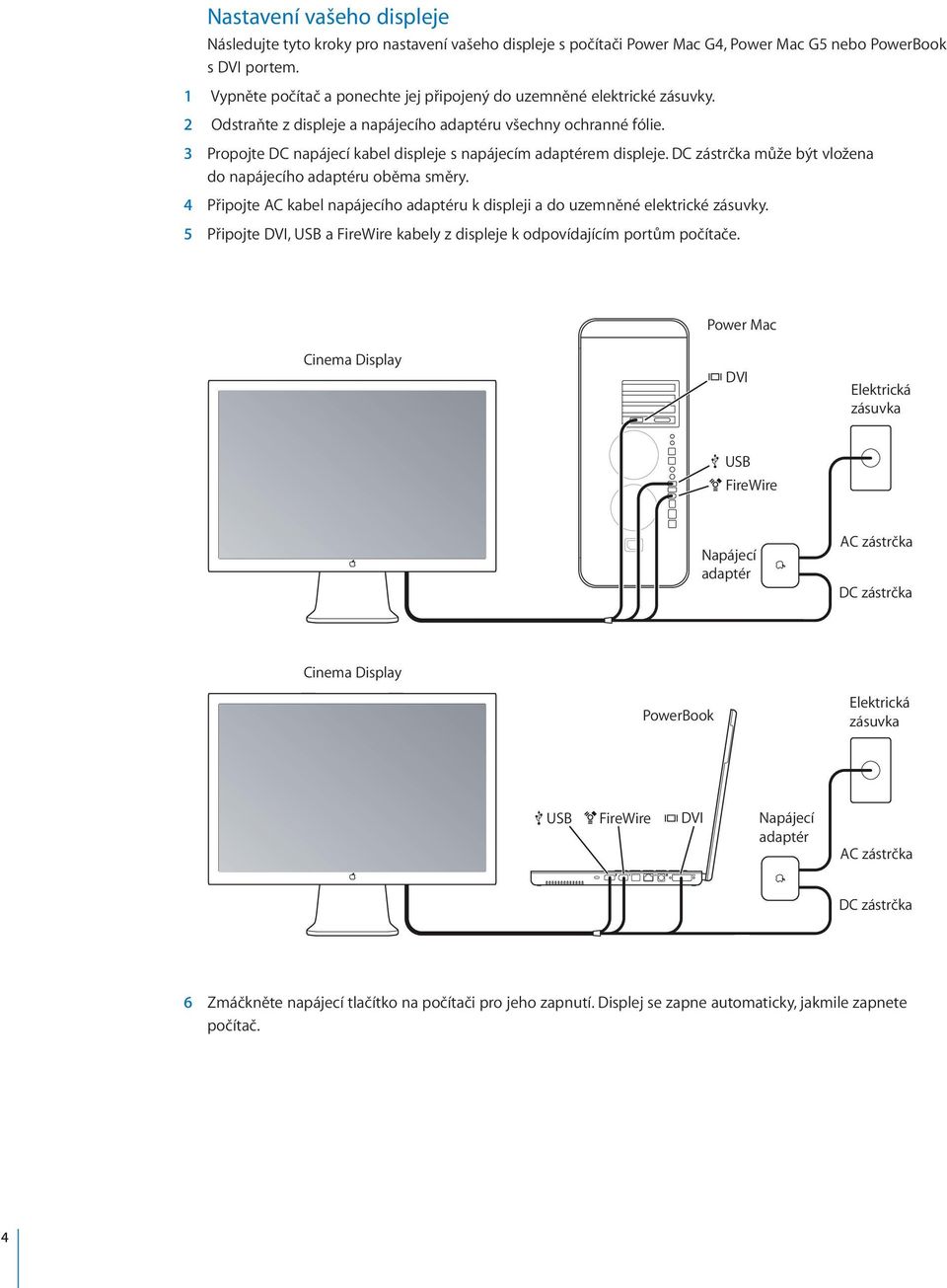

4 Nastavení vašeho displeje Následujte tyto kroky pro nastavení vašeho displeje s počítači Power Mac G4, Power Mac G5 nebo PowerBook s DVI portem. 1 Vypněte počítač a ponechte jej připojený do uzemněné elektrické zásuvky. 2 Odstraňte z displeje a napájecího adaptéru všechny ochranné fólie. 3 Propojte DC napájecí kabel displeje s napájecím adaptérem displeje. DC zástrčka může být vložena do napájecího adaptéru oběma směry. 4 Připojte AC kabel napájecího adaptéru k displeji a do uzemněné elektrické zásuvky. 5 Připojte DVI, USB a FireWire kabely z displeje k odpovídajícím portům počítače. Power Mac Cinema Display DVI Elektrická zásuvka USB FireWire Napájecí adaptér AC zástrčka DC zástrčka Cinema Display PowerBook Elektrická zásuvka USB FireWire DVI Napájecí adaptér AC zástrčka DC zástrčka 6 Zmáčkněte napájecí tlačítko na počítači pro jeho zapnutí. Displej se zapne automaticky, jakmile zapnete počítač. 4

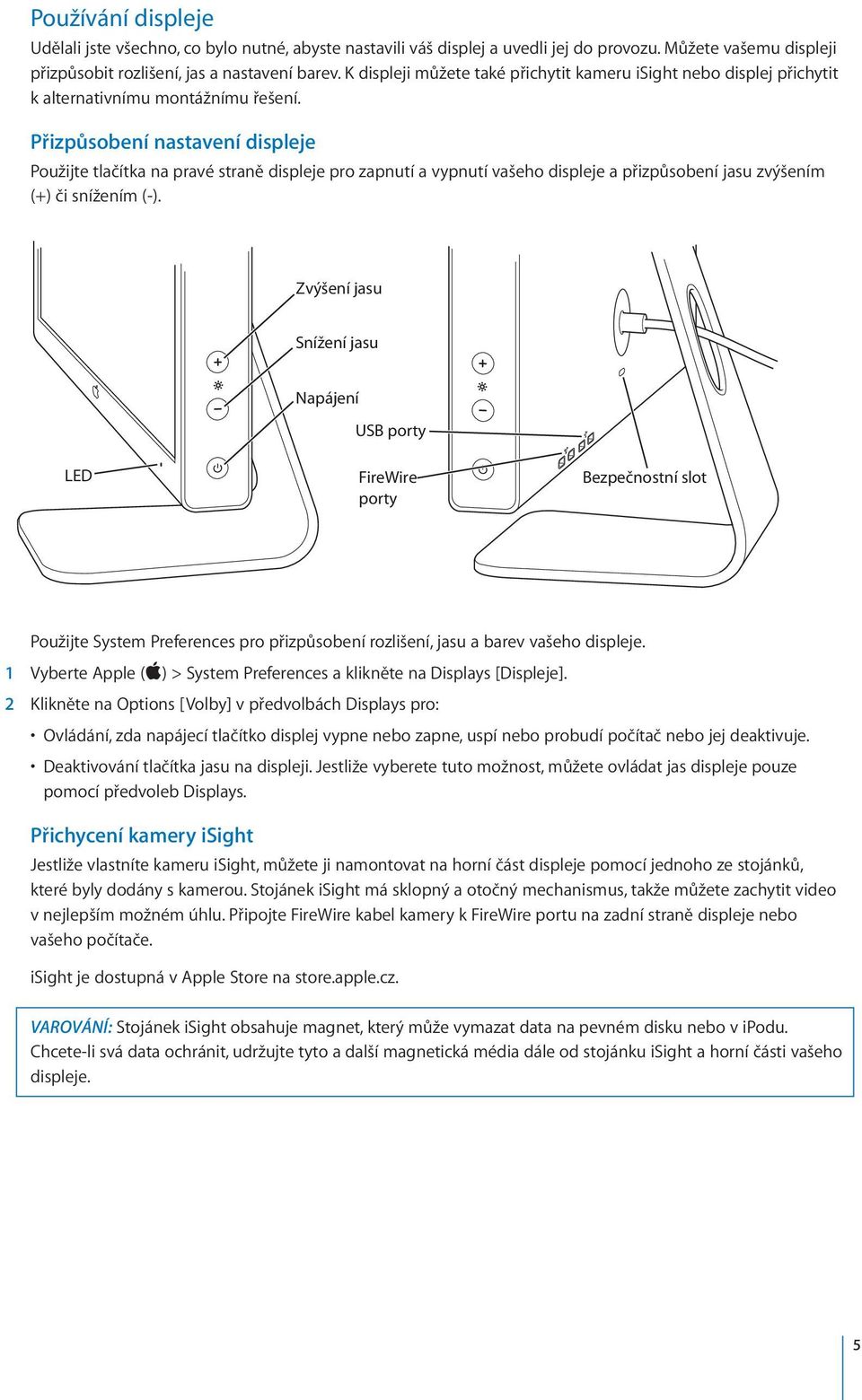

5 Používání displeje Udělali jste všechno, co bylo nutné, abyste nastavili váš displej a uvedli jej do provozu. Můžete vašemu displeji přizpůsobit rozlišení, jas a nastavení barev. K displeji můžete také přichytit kameru isight nebo displej přichytit k alternativnímu montážnímu řešení. Přizpůsobení nastavení displeje Použijte tlačítka na pravé straně displeje pro zapnutí a vypnutí vašeho displeje a přizpůsobení jasu zvýšením (+) či snížením (-). Zvýšení jasu Snížení jasu Napájení USB porty LED FireWire porty Bezpečnostní slot Použijte System Preferences pro přizpůsobení rozlišení, jasu a barev vašeho displeje. 1 Vyberte Apple ( ) > System Preferences a klikněte na Displays [Displeje]. 2 Klikněte na Options [Volby] v předvolbách Displays pro: Ovládání, zda napájecí tlačítko displej vypne nebo zapne, uspí nebo probudí počítač nebo jej deaktivuje. Deaktivování tlačítka jasu na displeji. Jestliže vyberete tuto možnost, můžete ovládat jas displeje pouze pomocí předvoleb Displays. Přichycení kamery isight Jestliže vlastníte kameru isight, můžete ji namontovat na horní část displeje pomocí jednoho ze stojánků, které byly dodány s kamerou. Stojánek isight má sklopný a otočný mechanismus, takže můžete zachytit video v nejlepším možném úhlu. Připojte FireWire kabel kamery k FireWire portu na zadní straně displeje nebo vašeho počítače. isight je dostupná v Apple Store na store.apple.cz. VAROVÁNÍ: Stojánek isight obsahuje magnet, který může vymazat data na pevném disku nebo v ipodu. Chcete-li svá data ochránit, udržujte tyto a další magnetická média dále od stojánku isight a horní části vašeho displeje. 5

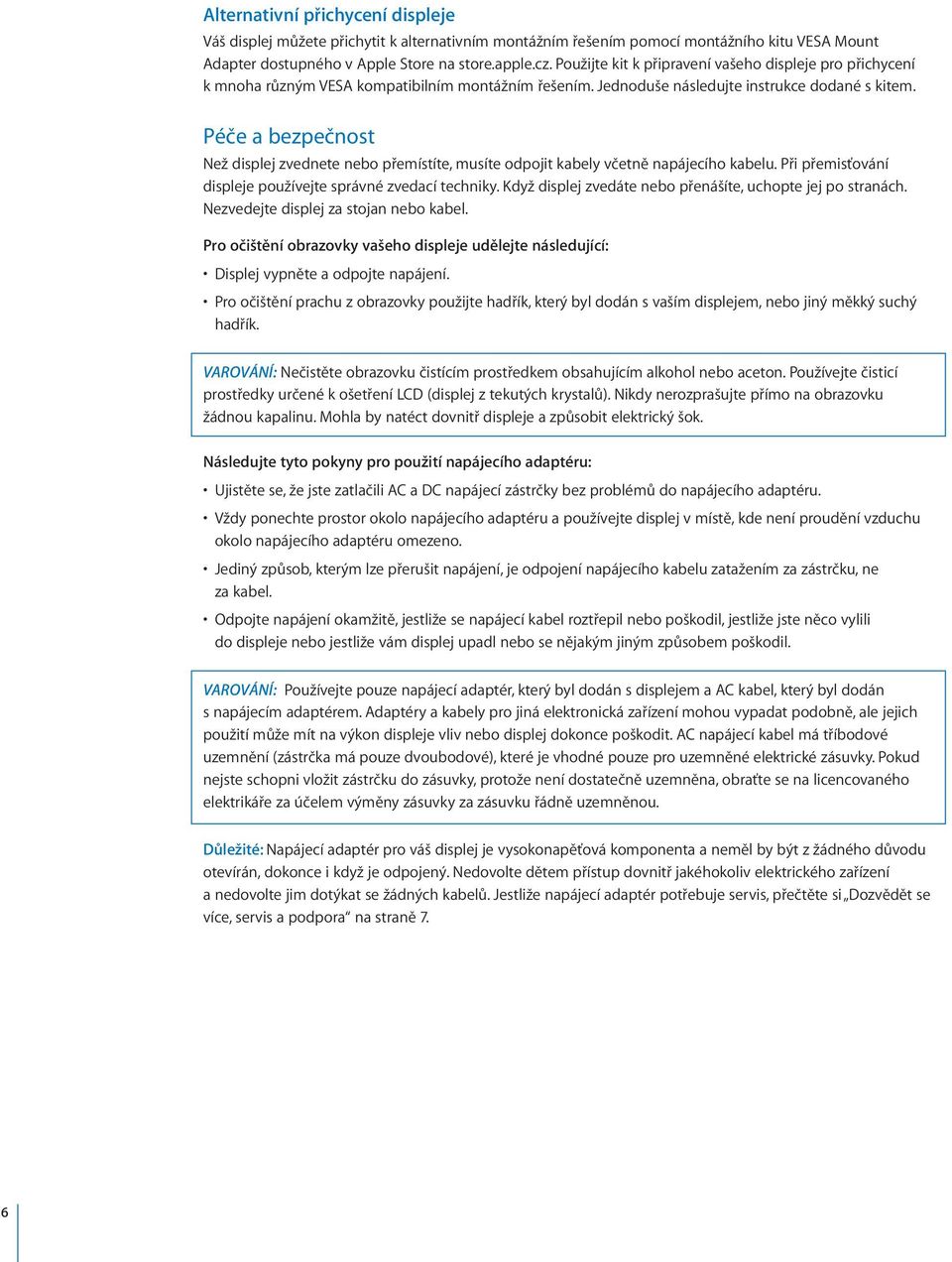

6 Alternativní přichycení displeje Váš displej můžete přichytit k alternativním montážním řešením pomocí montážního kitu VESA Mount Adapter dostupného v Apple Store na store.apple.cz. Použijte kit k připravení vašeho displeje pro přichycení k mnoha různým VESA kompatibilním montážním řešením. Jednoduše následujte instrukce dodané s kitem. Péče a bezpečnost Než displej zvednete nebo přemístíte, musíte odpojit kabely včetně napájecího kabelu. Při přemisťování displeje používejte správné zvedací techniky. Když displej zvedáte nebo přenášíte, uchopte jej po stranách. Nezvedejte displej za stojan nebo kabel. Pro očištění obrazovky vašeho displeje udělejte následující: Displej vypněte a odpojte napájení. Pro očištění prachu z obrazovky použijte hadřík, který byl dodán s vaším displejem, nebo jiný měkký suchý hadřík. VAROVÁNÍ: Nečistěte obrazovku čistícím prostředkem obsahujícím alkohol nebo aceton. Používejte čisticí prostředky určené k ošetření LCD (displej z tekutých krystalů). Nikdy nerozprašujte přímo na obrazovku žádnou kapalinu. Mohla by natéct dovnitř displeje a způsobit elektrický šok. Následujte tyto pokyny pro použití napájecího adaptéru: Ujistěte se, že jste zatlačili AC a DC napájecí zástrčky bez problémů do napájecího adaptéru. Vždy ponechte prostor okolo napájecího adaptéru a používejte displej v místě, kde není proudění vzduchu okolo napájecího adaptéru omezeno. Jediný způsob, kterým lze přerušit napájení, je odpojení napájecího kabelu zatažením za zástrčku, ne za kabel. Odpojte napájení okamžitě, jestliže se napájecí kabel roztřepil nebo poškodil, jestliže jste něco vylili do displeje nebo jestliže vám displej upadl nebo se nějakým jiným způsobem poškodil. VAROVÁNÍ: Používejte pouze napájecí adaptér, který byl dodán s displejem a AC kabel, který byl dodán s napájecím adaptérem. Adaptéry a kabely pro jiná elektronická zařízení mohou vypadat podobně, ale jejich použití může mít na výkon displeje vliv nebo displej dokonce poškodit. AC napájecí kabel má tříbodové uzemnění (zástrčka má pouze dvoubodové), které je vhodné pouze pro uzemněné elektrické zásuvky. Pokud nejste schopni vložit zástrčku do zásuvky, protože není dostatečně uzemněna, obraťte se na licencovaného elektrikáře za účelem výměny zásuvky za zásuvku řádně uzemněnou. Důležité: Napájecí adaptér pro váš displej je vysokonapěťová komponenta a neměl by být z žádného důvodu otevírán, dokonce i když je odpojený. Nedovolte dětem přístup dovnitř jakéhokoliv elektrického zařízení a nedovolte jim dotýkat se žádných kabelů. Jestliže napájecí adaptér potřebuje servis, přečtěte si Dozvědět se více, servis a podpora na straně 7. 6

7 Ergonomie Zde jsou některé pokyny pro přizpůsobení vašeho displeje, pokud jde o snížení odlesků a o vyhovění vašim fyzickým dispozicím. Když sedíte u klávesnice, nastavte displej tak, aby horní část obrazovky byla mírně pod úrovní očí. Nejlepší vzdálenost od očí k obrazovce je jen na vás, avšak většina lidí se přiklání k preferování 45 až 70 cm. Umístěte displej tak, aby došlo k minimalizaci odlesků a odrazů na obrazovku ze stropních světel a oken cm Uvolněná ramena Předloktí a ruce v přímé linii Předloktí vyrovnané či mírně nakloněné Podpora dolní části zad Stehna mírně nakloněná Horní část obrazovky na nebo mírně pod úrovní očí (Možná budete muset přizpůsobit výšku vašeho displeje zvýšením nebo snížením vaší pracovní plochy.) Umístění obrazovky pro zabránění odrážení odlesků Mezera pod pracovní plochou Nohy zcela na podlaze nebo na opěře Napájecí adaptér Pro více informací o zdraví, bezpečnosti a údržbě jděte na webové stránky společnosti Apple o ergonomii na Dozvědět se více, servis a podpora Více informací o displeji můžete najít na webu a v nápovědě na obrazovce. Online zdroje Pro nejnovější informace o displejích jděte na Pro registraci vašeho displeje jděte na Pro informace o servisu a podpoře displeje jděte na Nápověda na obrazovce Chcete-li získat více informací o použití vašeho displeje vyberte Help [Nápověda] > Mac Help [Nápověda pro Mac] v řádku nabídek a hledejte displays [displeje]. Získání záručního servisu Jděte na pro instrukce, jak získat záruční servis. 7

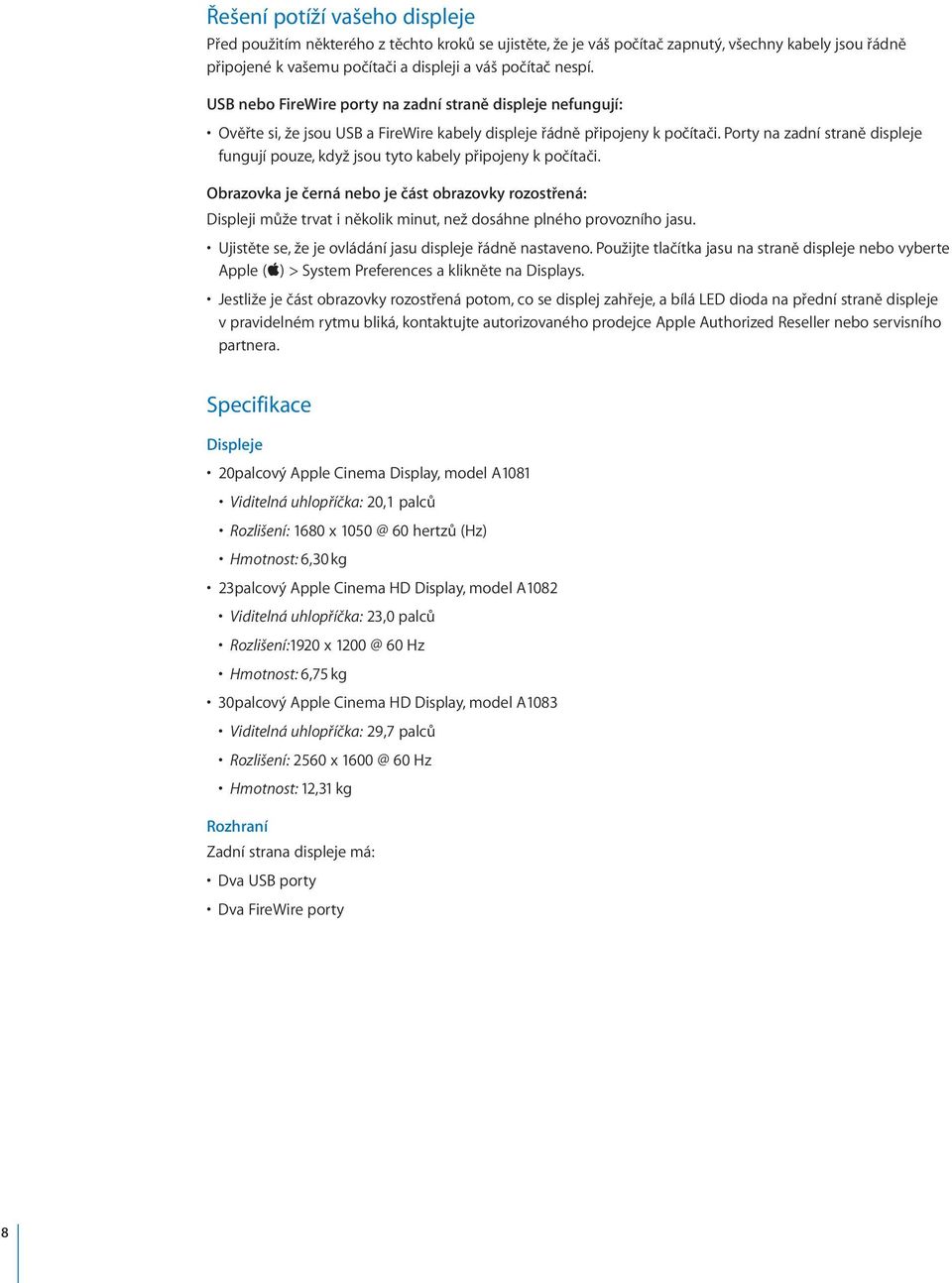

8 Řešení potíží vašeho displeje Před použitím některého z těchto kroků se ujistěte, že je váš počítač zapnutý, všechny kabely jsou řádně připojené k vašemu počítači a displeji a váš počítač nespí. USB nebo FireWire porty na zadní straně displeje nefungují: Ověřte si, že jsou USB a FireWire kabely displeje řádně připojeny k počítači. Porty na zadní straně displeje fungují pouze, když jsou tyto kabely připojeny k počítači. Obrazovka je černá nebo je část obrazovky rozostřená: Displeji může trvat i několik minut, než dosáhne plného provozního jasu. Ujistěte se, že je ovládání jasu displeje řádně nastaveno. Použijte tlačítka jasu na straně displeje nebo vyberte Apple ( ) > System Preferences a klikněte na Displays. Jestliže je část obrazovky rozostřená potom, co se displej zahřeje, a bílá LED dioda na přední straně displeje v pravidelném rytmu bliká, kontaktujte autorizovaného prodejce Apple Authorized Reseller nebo servisního partnera. Specifikace Displeje 20palcový Apple Cinema Display, model A1081 Viditelná uhlopříčka: 20,1 palců Rozlišení: 1680 x 60 hertzů (Hz) Hmotnost: 6,30 kg 23palcový Apple Cinema HD Display, model A1082 Viditelná uhlopříčka: 23,0 palců Rozlišení: 1920 x 60 Hz Hmotnost: 6,75 kg 30palcový Apple Cinema HD Display, model A1083 Viditelná uhlopříčka: 29,7 palců Rozlišení: 2560 x 60 Hz Hmotnost: 12,31 kg Rozhraní Zadní strana displeje má: Dva USB porty Dva FireWire porty 8

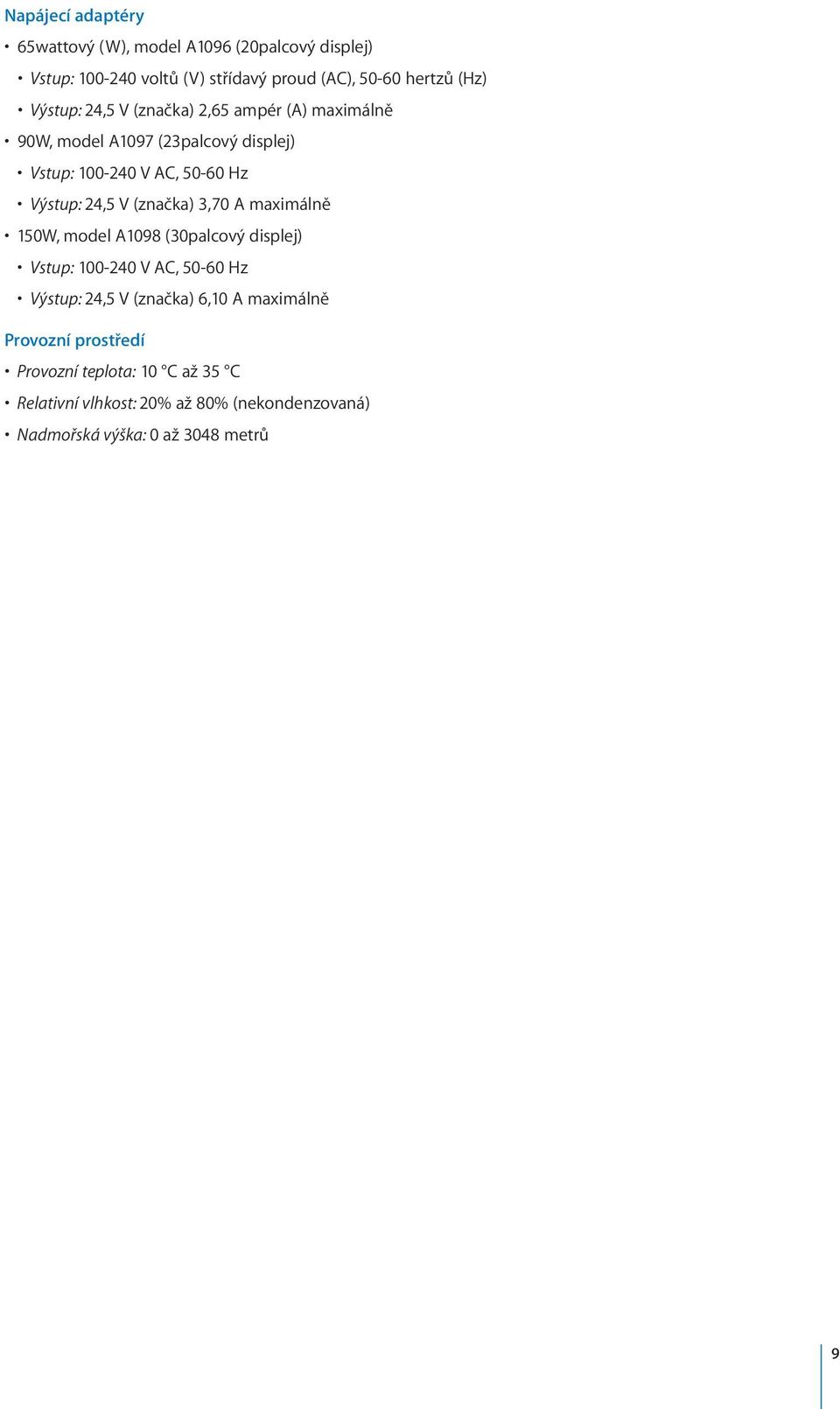

9 Napájecí adaptéry 65wattový (W), model A1096 (20palcový displej) Vstup: voltů (V) střídavý proud (AC), hertzů (Hz) Výstup: 24,5 V (značka) 2,65 ampér (A) maximálně 90W, model A1097 (23palcový displej) Vstup: V AC, Hz Výstup: 24,5 V (značka) 3,70 A maximálně 150W, model A1098 (30palcový displej) Vstup: V AC, Hz Výstup: 24,5 V (značka) 6,10 A maximálně Provozní prostředí Provozní teplota: 10 C až 35 C Relativní vlhkost: 20% až 80% (nekondenzovaná) Nadmořská výška: 0 až 3048 metrů 9

10 10

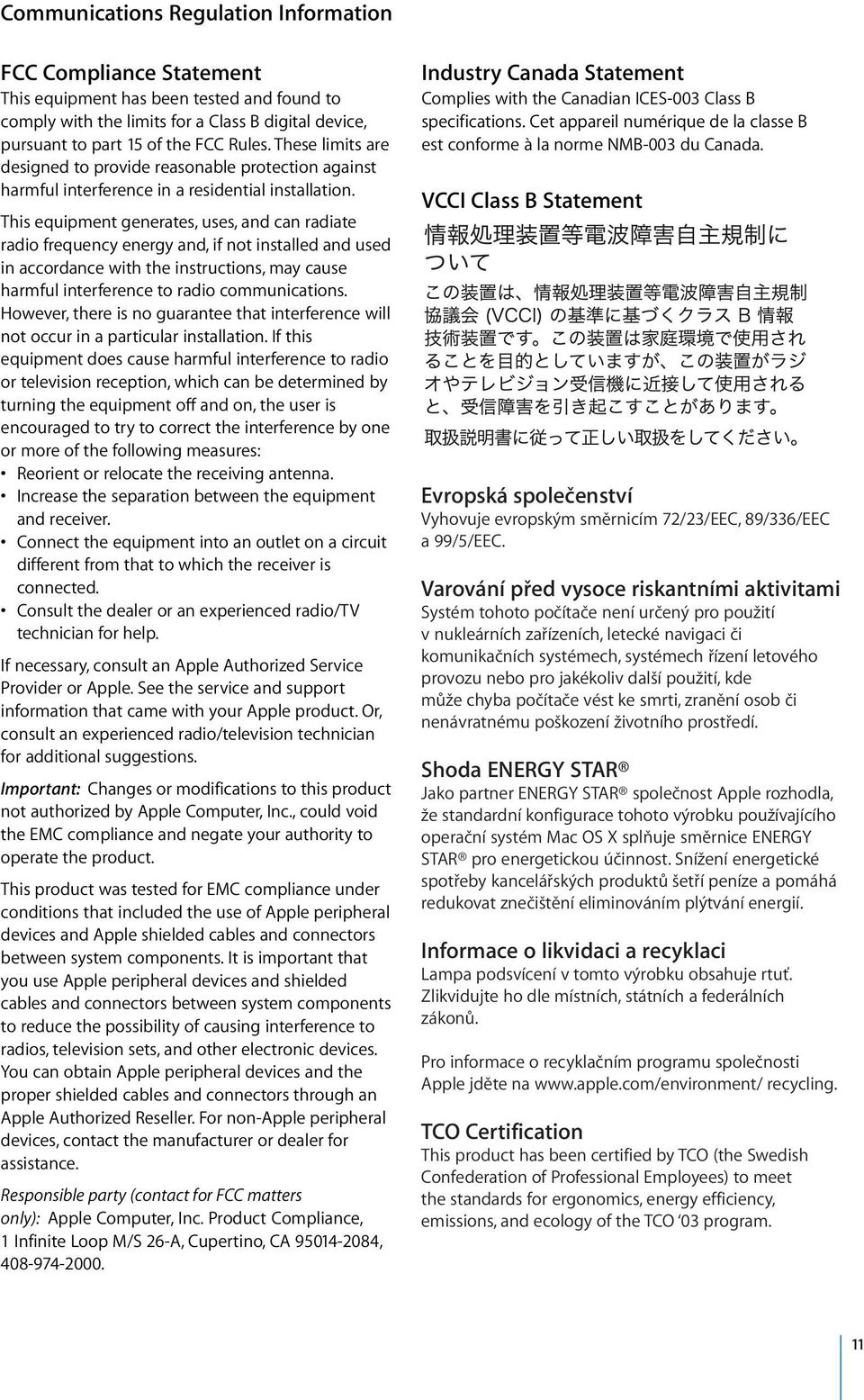

11 Evropská společenství Vyhovuje evropským směrnicím 72/23/EEC, 89/336/EEC a 99/5/EEC. Varování před vysoce riskantními aktivitami Systém tohoto počítače není určený pro použití v nukleárních zařízeních, letecké navigaci či komunikačních systémech, systémech řízení letového provozu nebo pro jakékoliv další použití, kde může chyba počítače vést ke smrti, zranění osob či nenávratnému poškození životního prostředí. Shoda ENERGY STAR Jako partner ENERGY STAR společnost Apple rozhodla, že standardní konfigurace tohoto výrobku používajícího operační systém Mac OS X splňuje směrnice ENERGY STAR pro energetickou účinnost. Snížení energetické spotřeby kancelářských produktů šetří peníze a pomáhá redukovat znečištění eliminováním plýtvání energií. Informace o likvidaci a recyklaci Lampa podsvícení v tomto výrobku obsahuje rtuť. Zlikvidujte ho dle místních, státních a federálních zákonů. Pro informace o recyklačním programu společnosti Apple jděte na recycling. TCO Certification This product has been certified by TCO (the Swedish Confederation of Professional Employees) to meet the standards for ergonomics, energy efficiency, emissions, and ecology of the TCO 03 program. 11
