Přístupový bod Powerline 500 Wi-Fi XWNB5201 Instalační příručka

Transkript

1 Přístupový bod Powerline 500 Wi-Fi XWNB5201 Instalační příručka

2 Technická podpora Děkujeme, že jste si vybrali výrobek společnosti NETGEAR. Po dokončení instalace zařízení vyhledejte štítek se sériovým číslem a použijte ho při registraci výrobku na adrese Než využijete telefonickou podporu společnosti NETGEAR, je nutné zaregistrovat produkt. Společnost NETGEAR doporučuje registraci produktu na webu společnosti NETGEAR. Telefon (pouze pro USA): NETGEAR Telefon (ostatní země): Viz NETGEAR vám doporučuje používat pouze oficiální zdroje podpory společnosti NETGEAR. Ochranné známky NETGEAR, logo NETGEAR a Connect with Innovation jsou ochranné známky nebo registrované ochranné známky společnosti NETGEAR, Inc. ve Spojených státech a jiných zemích. Informace mohou být bez oznámení změněny. NETGEAR, Inc. Všechna práva vyhrazena.

3 Obsah Obsah balení Části hardwaru Popis kontrolek LED Popis tlačítek Instalace adaptérů a procházení webu pomocí technologie WiFi Instalace aplikace NETGEAR genie Kompatibilní zařízení NETGEAR Powerline

4 Obsah balení XWN5001 XAV5201 Kabely sítě Ethernet (2) Společnost NETGEAR doporučuje nezapojovat adaptér Powerline přímo do prodlužovacího přívodu. 2

5 Části hardwaru Přístupový bod Powerline 500 Wi-Fi (XWN5001) Adaptér Powerline 500 (XAV5201) Kontrolka LED napájení Kontrolka LED sítě Powerline Kontrolka LED bezdrátové sítě Kontrolka LED napájení Kontrolka LED sítě Powerline Kontrolka LED sítě Ethernet Tlačítko zabezpečení Tlačítko Vynulovat Port pro Ethernet Tlačítko Zap/Vyp Kontrolka LED sítě Ethernet 3

6 Popis kontrolek LED Kontrolky LED ukazují stav adaptérů Powerline. Když adaptér zapojíte, napájecí kontrolka LED se rozsvítí zeleně. Když připojíte minimálně k jednomu portu sítě Ethernet napájené zařízení podporující technologii Ethernet, kontrolka LED Ethernetu se rozsvítí. Pokud je kontrolka LED vypnutá, není k dispozici žádné ethernetové připojení. Pokud je linka sítě Ethernet více jak 10 minut bez spojení, adaptér se deaktivuje. Vstoupí do úsporného režimu a napájecí kontrolka LED se rozsvítí žlutě. Když zařízení Powerling rozpozná alespoň jedno kompatibilní zařízení Powerline, rozsvítí se kontrolka LED sítě Powerline. Funkce Pick A Plug umožňuje zvolit elektrický napájecí kabel s nejrychlejší linkou. - Zelená: Rychlost linky > 80 Mb/s (rychlá) - Žlutá: Rychlost linky > 50 a < 80 Mb/s (střední) - Červená: Rychlost linky < 50 Mb/s (pomalá) 4

7 Popis tlačítek Tlačítka na adaptérech Powerline slouží k provádění těchto akcí: Tlačítko Vynulovat: Tlačítko Vynulovat použijte k obnovení výchozího továrního nastavení adaptéru. Stiskněte tlačítko Vynulovat po dobu 2 sekund, pak ho uvolněte. Vypínač napájení: Vypínač použijte k vypnutí nebo zapnutí zařízení. Tlačítko zabezpečení: Tlačítko zabezpečení má tři funkce: - Zabezpečuje síť Powerline, - Automaticky připojuje bezdrátového klienta k přístupovému bodu WiFi zařízení XWN

8 Instalace adaptérů a procházení webu pomocí technologie WiFi 1. Zabezpečení sítě Powerline a. Zkontrolujte, zda kontrolka LED napájení svítí na každém adaptéru zeleně. b. Na adaptéru XAV5201 stiskněte na 2 sekundy tlačítko Zabezpečení a pak ho uvolněte. Během nastavování zabezpečeného spojení napájecí kontrolka LED zeleně bliká. c. Do dvou minut stiskněte na přístupovém bodu XWN5001 tlačítko Zabezpečení, pak jej uvolněte. d. Po dvou sekundách se nastaví zabezpečení a kontrolka LED napájení začne svítit zeleně. 6

9 Adaptéry mohou komunikovat přes síť Powerline zabezpečeným způsobem. 2. Zapojte adaptér Powerline 200 (XAV5201) do elektrické zásuvky v blízkosti routeru/brány. 3. Připojte adaptér Powerline 200 přes port LAN pomocí ethernetového kabelu. 7

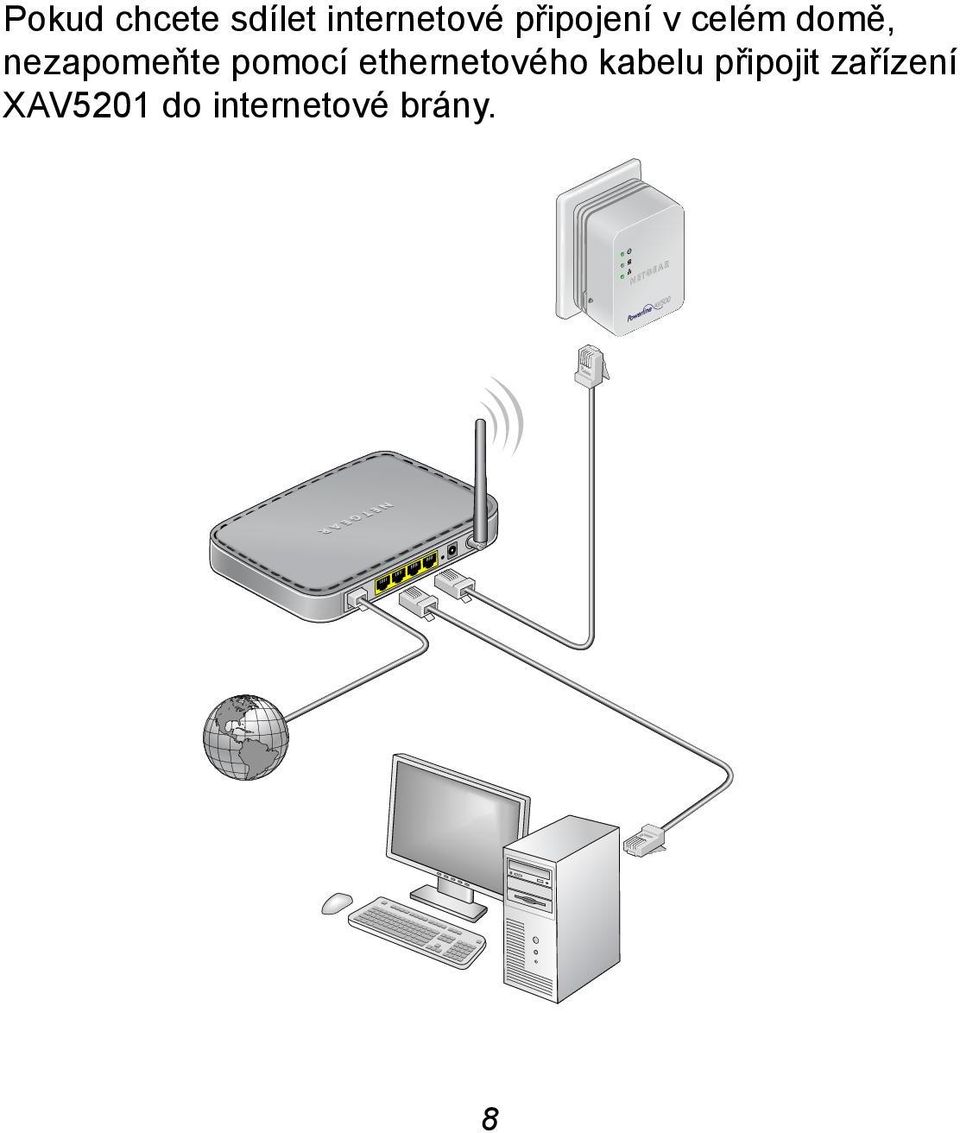

10 Pokud chcete sdílet internetové připojení v celém domě, nezapomeňte pomocí ethernetového kabelu připojit zařízení XAV5201 do internetové brány. 8

11 4. Zapojte přístupový bod XWN5001 do elektrické zásuvky tam, kde potřebujete pokrytí sítí WiFi. Poznámka: Pomocí dalšího portu pro Ethernet na zařízení XWN5001 můžete k internetu a domácí síti připojit zařízení s technologií Ethernet (například herní konzoli, set-top box nebo přehrávač Blu-ray). 9

12 5. Na přístupovém bodu XWN5001 nastavte přístup k síti WiFi. Přístup k síti WiFi na přístupovém bodu XWN5001 lze nastavit dvěma způsoby: Možnost 1: K ruční konfiguraci nastavení bezdrátové sítě na přístupovém bodu XWN5001 použijte aplikaci NETGEAR genie. a. Nainstalujte aplikaci NETGEAR genie. (Další informace viz Instalace aplikace NETGEAR genie na straně 18.) b. Dočasně připojte počítač přímo k zařízení XWN5001 přes port pro Ethernet. c. Spusťte aplikaci NETGEAR genie v počítači a klikněte na možnost Network Map (Mapa sítě) nebo ji vyberte z nabídky. 10

13 d. Na obrazovce Network Map (Mapa sítě) klikněte na ikonu Powerline. Zobrazí se obrazovka nástroje Powerline Utility: Ikona Powerline Ikona XWN5001 e. Na obrazovce nástroje Powerline Utility klepněte pravým tlačítkem myši na ikonu XWN

14 f. Z otevřené rozevírací nabídky vyberte možnost Wireless configuration (Konfigurace bezdrátové sítě). g. Zadejte následující nastavení bezdrátové sítě: Název bezdrátové sítě (SSID) Typ zabezpečení bezdrátové sítě Heslo 12

15 Pokud chcete naklonovat stávající bezdrátovou síť, zadejte stejné nastavení, jaké používá váš router nebo brána. Při procházení domu přepíná bezdrátový klient (notebook, tablet nebo smartphone) z jedné sítě (routeru/ brány) do druhé (XWN5001), a to v závislosti na kvalitě signálu. Pokud chcete vytvořit novou bezdrátovou síť, zadejte nové nastavení. Vytvoření nové bezdrátové sítě vám umožňuje nastavit druhou síť v jiné části domu. h. Změny uložte kliknutím na tlačítko Apply (Použít). i. Jakmile dokončíte nastavení bezdrátové sítě, odpojte ethernetový kabel od zařízení XWN5001. Poznámka: Rozšířené nastavení bezdrátové sítě je přístupné po kliknutí pravým tlačítkem myši na ikonu zařízení a výběru IP adresu z rozevírací nabídky. Přihlašovací jméno a heslo jsou admin a password. 13

16 Možnost 2: K ruční konfiguraci nastavení bezdrátové sítě na přístupovém bodu XWN5001 použijte průvodce nastavením webového prohlížeče. V počítači nebo bezdrátovém zařízení (tablet, smartphone): a. Spusťte software pro správu připojení k bezdrátovým sítím, abyste se mohli připojit k síti XWN5001. Tip: Výchozí název bezdrátové sítě (SSID) zařízení XWN5001 je NETGEAR_EXT. Výchozí síťový klíč (heslo zabezpečení bezdrátové sítě) je vytištěno na zadní straně zařízení XWN

17 b. Ve stejném počítači nebo bezdrátovém zařízení otevřete okno webového prohlížeče. Prohlížeč vás přesměruje přímo na obrazovku průvodce nastavení. Pokud ne, zadejte do adresního řádku prohlížeče jednu z následujících adres: c. Po výzvě k přihlášení zadejte: Uživatelské jméno: admin Heslo: password Průvodce nastavením webového prohlížeče vám pomůže nakonfigurovat nastavení bezdrátové sítě zařízení XWN

18 Pokud chcete naklonovat stávající bezdrátovou síť, zadejte stejné nastavení, jaké používá váš router nebo brána. Pokud chcete vytvořit novou bezdrátovou síť, zadejte nové nastavení. Vytvoření nové bezdrátové sítě vám umožňuje nastavit druhou síť v jiné části domu. Nové nastavení bezdrátové sítě si poznačte sem: Název bezdrátové sítě (SSID) Síťový klíč (heslo) 16

19 6. Připojte bezdrátového klienta (laptop, tablet nebo smartphone) k zařízení XWN5001, abyste získali přístup k Internetu. Možnost 1: Použijte tlačítko WPS na bezdrátovém klientu k automatickému připojení k přístupovému bodu XWN5001. a. Stiskněte a podržte tlačítko Zabezpečení na zařízení XWN5001 (asi na 2 sekundy) a uvolněte ho. Kontrolka LED bezdrátové sítě začne blikat. b. Stiskněte a podržte tlačítko WPS na bezdrátovém klientu (asi na 2 sekundy) a uvolněte ho. Jakmile kontrolka LED bezdrátové sítě přestane blikat, bezdrátový klient se automaticky připojil k přístupovému bodu XWN5001 a můžete začít používat web. Možnost 2: Připojte se k přístupovému bodu XWN5001 ručně. V počítači nebo bezdrátovém klientu (tablet, smartphone): a. Spusťte software pro správu připojení k bezdrátovým sítím. b. Připojte se k bezdrátové síti (SSID) XWN5001. c. Zadejte síťový klíč (heslo). Bezdrátové zařízení je nyní připojeno k přístupovému bodu XWN5001 a můžete začít používat web. 17

20 Instalace aplikace NETGEAR genie Aplikaci NETGEAR genie stáhnete a nainstalujete do počítače podle následujících pokynů. 1. Do adresního řádku prohlížeče zadejte 2. Klikněte na tlačítko For Home (Pro domácnosti). 3. Do vyhledávacího pole zadejte xwn Stáhněte si aplikaci NETGEAR genie, která odpovídá vašemu operačnímu systému (Windows nebo Mac). 5. Spusťte stažený soubor a nainstalujte aplikaci NETGEAR genie podle pokynů na obrazovce. 18

21 Kompatibilní zařízení NETGEAR Powerline Váš adaptér Powerline může sdílet síť Powerline s těmito kompatibilnímu přístroji: XAVB1301, XAVB1401, XAVB2101, XAVB2602, XAVNB2001, XAVB5601, XAVB5101, XAVB5201, XAVB5602, XAUB2511, XAVB5004, XAVB1004, XWNB5602 a XWNB1601. Úplný seznam zařízení s AV certifikací najdete na internetové adrese 19

22
