1 56x Infrared Thermometers PN (Czech) August Fluke Corporation. All rights reserved. Printed in China. Specifications are subject to change without notice. All product names are trademarks of their respective companies.

2 OMEZENÁ ZÁRUKA A OMEZENÍ ODPOVĚDNOSTI Tento výrobek Fluke nebude obsahovat žádné vady materiálu a provedení po dobu dvě roky od data zakoupení. Tato záruka se nevztahuje na pojistky, jednorázové baterie nebo na poškození způsobené v důsledku nehody, nedbalosti, nesprávného použití, úprav, znečištění nebo abnormálních podmínek při provozu nebo manipulaci. Prodejci nejsou oprávněni rozšiřovat nebo prodlužovat jménem společnosti Fluke žádný druh záruky. Potřebujete-li v průběhu záruční doby provést servis, kontaktujte vaše nejbližší autorizované servisní středisko společnosti Fluke, kde získáte informace o zpětném zaslání, a poté výrobek do tohoto servisního střediska zašlete i s popisem závady. TATO ZÁRUKA JE VÁŠ JEDINÝ PRÁVNÍ PROSTŘEDEK. NEEXISTUJÍ ŽÁDNÉ DALŠÍ VÝSLOVNÉ NEBO IMPLIKOVANÉ (ODVOZENÉ) ZÁRUKY, JAKO NAPŘÍKLAD NA VHODNOST PRO KONKRÉTNÍ ÚČEL. SPOLEČNOST FLUKE NENÍ ODPOVĚDNÁ ZA ŽÁDNÁ ZVLÁŠTNÍ, NEPŘÍMÁ, NÁHODNÁ NEBO NÁSLEDNÁ POŠKOZENÍ NEBO ŠKODY, VYPLÝVAJÍCÍ Z JAKÉKOLIV PŘÍČINY NEBO TEORIE. Protože některé státy nebo země nepovolují vyloučení nebo omezení implikované záruky nebo náhodného nebo následného poškození, toto omezení odpovědnosti pro vás možná nebude platit. Fluke Corporation P.O. Box 9090 Everett, WA U.S.A. 11/99 Fluke Europe B.V. P.O. Box BD Eindhoven The Netherlands

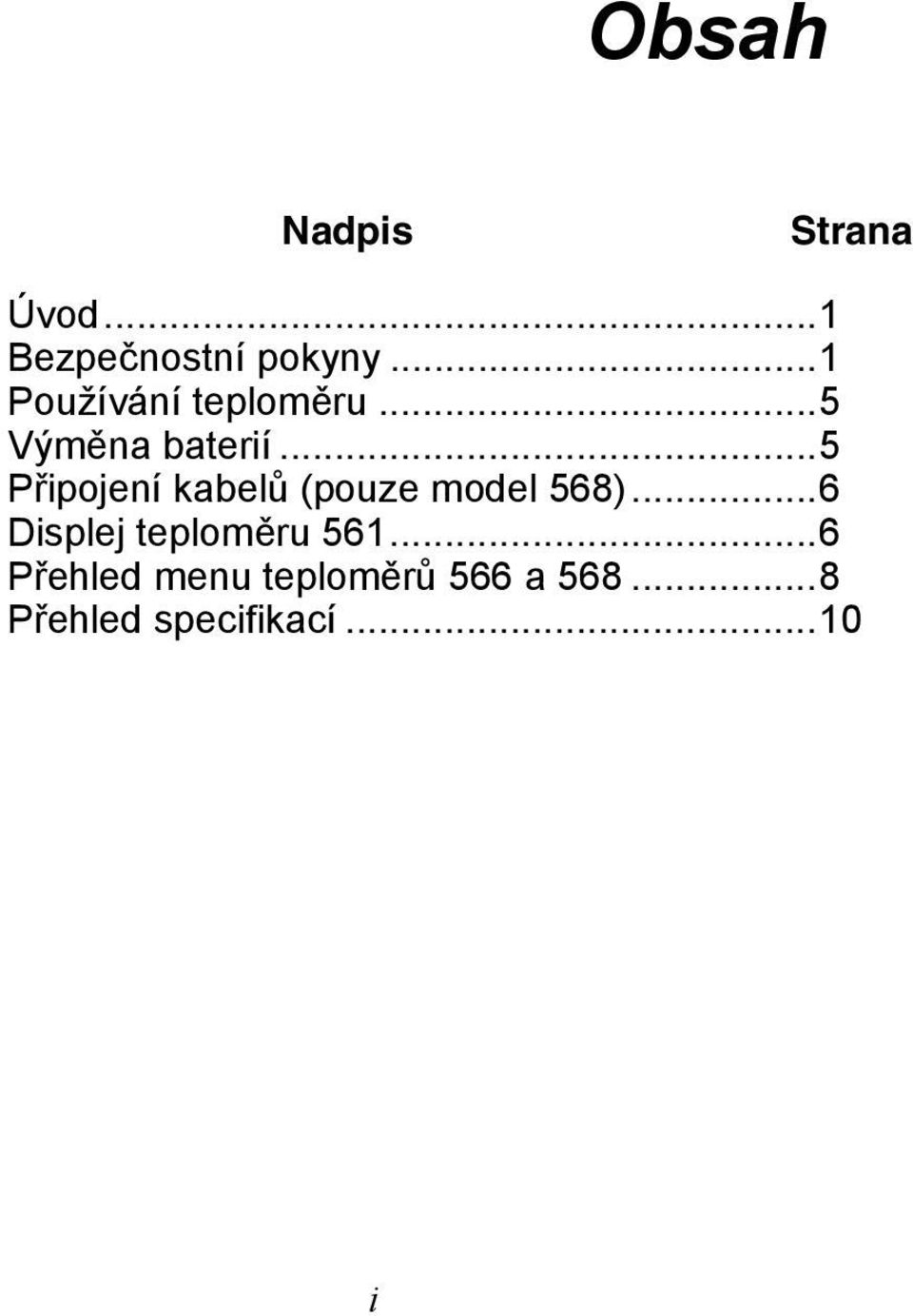

3 Obsah Nadpis Strana Úvod...1 Bezpečnostní pokyny...1 Používání teploměru...5 Výměna baterií...5 Připojení kabelů (pouze model 568)...6 Displej teploměru Přehled menu teploměrů 566 a Přehled specifikací...10 i

4 56x Infrared Thermometers ii

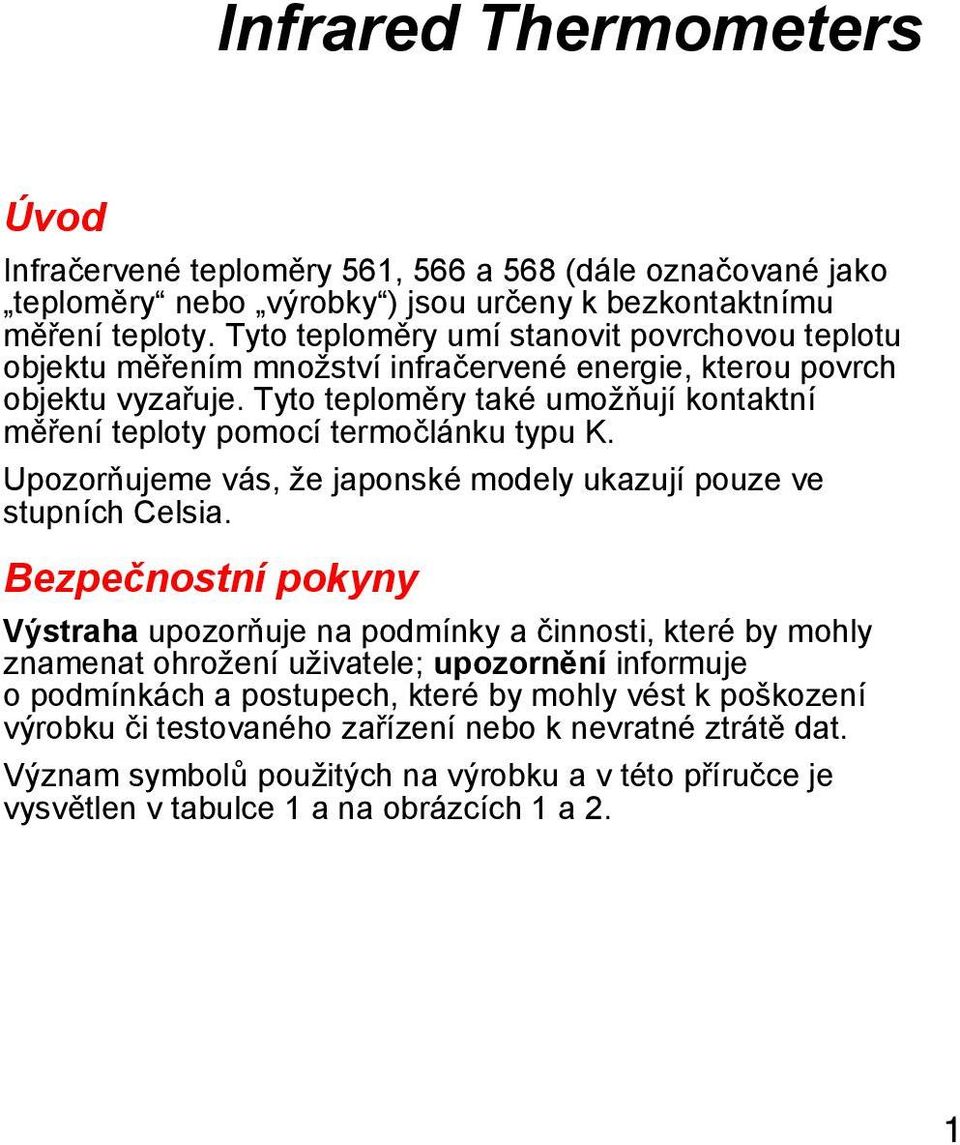

5 Infrared Thermometers Úvod Infračervené teploměry 561, 566 a 568 (dále označované jako teploměry nebo výrobky ) jsou určeny k bezkontaktnímu měření teploty. Tyto teploměry umí stanovit povrchovou teplotu objektu měřením množství infračervené energie, kterou povrch objektu vyzařuje. Tyto teploměry také umožňují kontaktní měření teploty pomocí termočlánku typu K. Upozorňujeme vás, že japonské modely ukazují pouze ve stupních Celsia. Bezpečnostní pokyny Výstraha upozorňuje na podmínky a činnosti, které by mohly znamenat ohrožení uživatele; upozornění informuje o podmínkách a postupech, které by mohly vést k poškození výrobku či testovaného zařízení nebo k nevratné ztrátě dat. Význam symbolů použitých na výrobku a v této příručce je vysvětlen v tabulce 1 a na obrázcích 1 a 2. 1

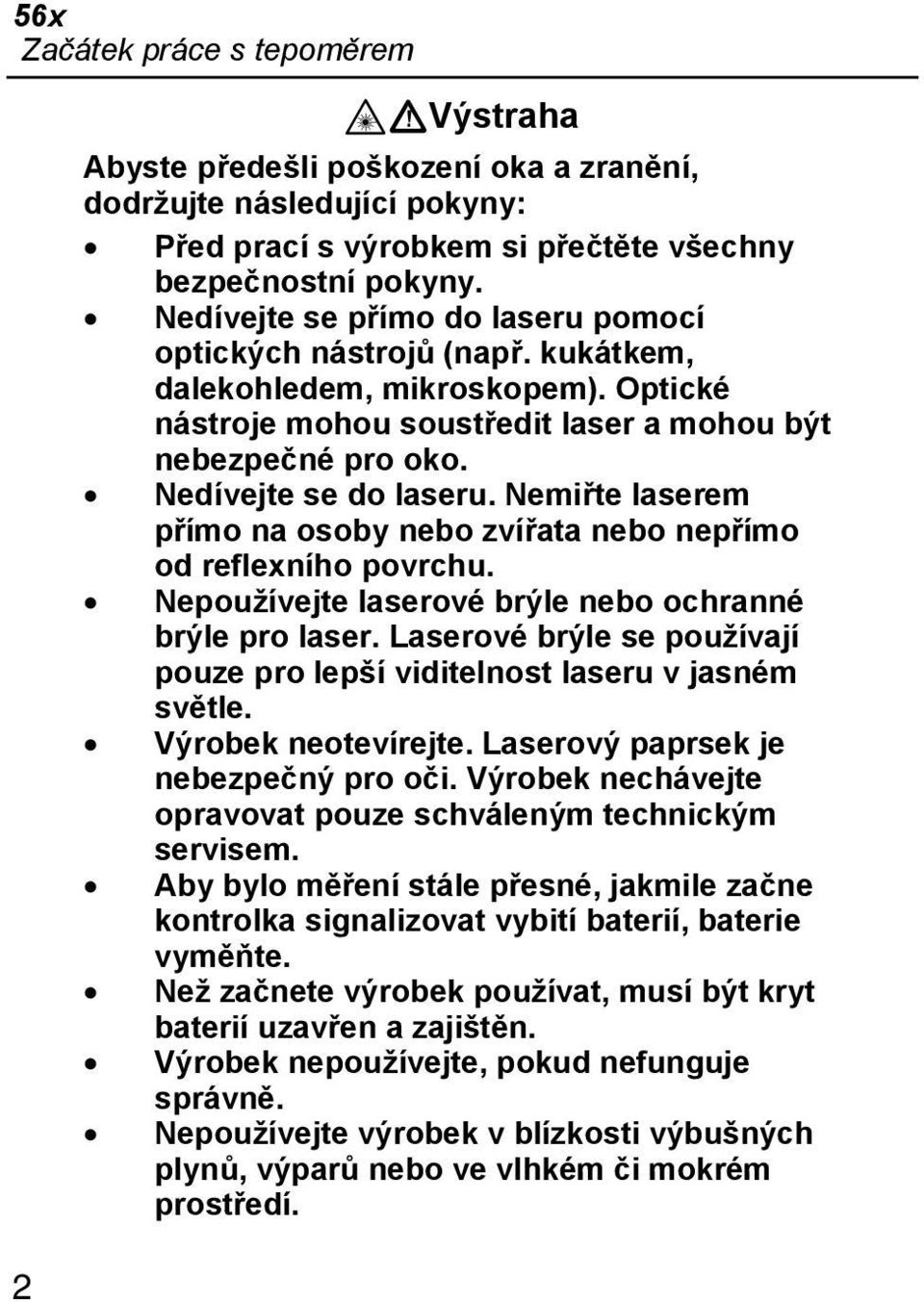

6 56x Začátek práce s tepoměrem 2 *WVýstraha Abyste předešli poškození oka a zranění, dodržujte následující pokyny: Před prací s výrobkem si přečtěte všechny bezpečnostní pokyny. Nedívejte se přímo do laseru pomocí optických nástrojů (např. kukátkem, dalekohledem, mikroskopem). Optické nástroje mohou soustředit laser a mohou být nebezpečné pro oko. Nedívejte se do laseru. Nemiřte laserem přímo na osoby nebo zvířata nebo nepřímo od reflexního povrchu. Nepoužívejte laserové brýle nebo ochranné brýle pro laser. Laserové brýle se používají pouze pro lepší viditelnost laseru v jasném světle. Výrobek neotevírejte. Laserový paprsek je nebezpečný pro oči. Výrobek nechávejte opravovat pouze schváleným technickým servisem. Aby bylo měření stále přesné, jakmile začne kontrolka signalizovat vybití baterií, baterie vyměňte. Než začnete výrobek používat, musí být kryt baterií uzavřen a zajištěn. Výrobek nepoužívejte, pokud nefunguje správně. Nepoužívejte výrobek v blízkosti výbušných plynů, výparů nebo ve vlhkém či mokrém prostředí.

7 Infrared Thermometers Bezpečnostní pokyny Nepřipojujte doplňkovou externí sondu k elektrickým obvodům pod proudem. Konkrétní teploty naleznete u informací o intenzitě vyzařování. Reflexní předměty mají nižší než skutečné naměřené teploty. Tyto předměty představují nebezpečí popálení. Nenechávejte teploměr na objektech s vysokou teplotou nebo v jejich blízkosti. Použití ovládacích prvků, nastavení nebo provedení postupů jinak, než je specifikováno v této příručce, může vést k vystavení se nebezpečnému laserovému záření. Používejte výrobek pouze podle pokynů, jinak ochrana poskytovaná s výrobkem nebude působit. WUpozornění Abyste se vyhnuli poškození teploměru nebo zařízení, které je testováno, chraňte je před následujícími podmínkami: EMF (elektromagnetická pole) od obloukových svářeček, indukčních ohřívačů atd. Statická elektřina Tepelný šok (způsobený velkými nebo náhlými teplotními změnami okolního prostředí nechte teploměr, aby se před použitím 30 minut stabilizoval). 3

8 COMPLIES WITH FDA 21CFR AND COMPLIES WITH IEC x Začátek práce s tepoměrem Laserové zařízení AVOID EXPOSURE - LASER RADIATION IS EMITTED FROM THIS APERTURE CAUTION LASER RADIATION - DO NOT STARE INTO BEAM OUTPUT < 1mW WAVELENGTH nm CLASS 2 (II) LASER PRODUCT AVOID EXPOSURE - LASER RADIATION IS EMITTED FROM THIS APERTURE CAUTION LASER RADIATION - DO NOT STARE INTO BEAM OUTPUT < 1mW WAVELENGTH nm CLASS 2 (II) LASER PRODUCT COMPLIES WITH FDA 21CFR AND COMPLIES WITH IEC gab010f.eps Obrázek 1. Bezpečnostní označení laseru u teploměru 561 Laserové zařízení gab08b.eps Obrázek 2. Bezpečnostní označení laseru u teploměrů 566 a 568 4

9 Používání teploměru Infrared Thermometers Používání teploměru Pokud si přejete měřit teplotu, ukažte teploměrem na požadovaný objekt a stiskněte tlačítko. K lepšímu zaměření objektu můžete použít laser. Do teploměru je také možné vložit termočlánkovou sondu pro kontaktní měření. Výměna baterií Výměna baterií, viz obrázek 3: AA (+) ewm04.eps Obrázek 3. Výměna baterií (zobrazuje se u modelů 566/568) 5

10 56x Začátek práce s tepoměrem Připojení kabelů (pouze model 568) Připojení kabelu USB a tepelného článku k modelu je znázorněno na Obrázku 4. ewm05.eps Obrázek 4. Připojení termočlánku typu K, kabelu USB (pouze model 568) Poznámka Aby byla zajištěna přesnost měření, neměřte teplotu uzemněného vodiče ve chvíli, kdy je teploměr 568 připojen k počítači, který je uzemněn prostřednictvím třífázové zástrčky s ochranným kontaktem. Displej teploměru 561 Primární displej teploty oznamuje aktuální teplotu nebo poslední IR (infrared infračervený) odečet teploty, dokud neuplyne 7 sekund doby uchovávání hodnoty v paměti. Sekundární displej teploty oznamuje aktuální teplotu termočlánku, pokud je připevněn termočlánek typu K. Viz obr 5. 6

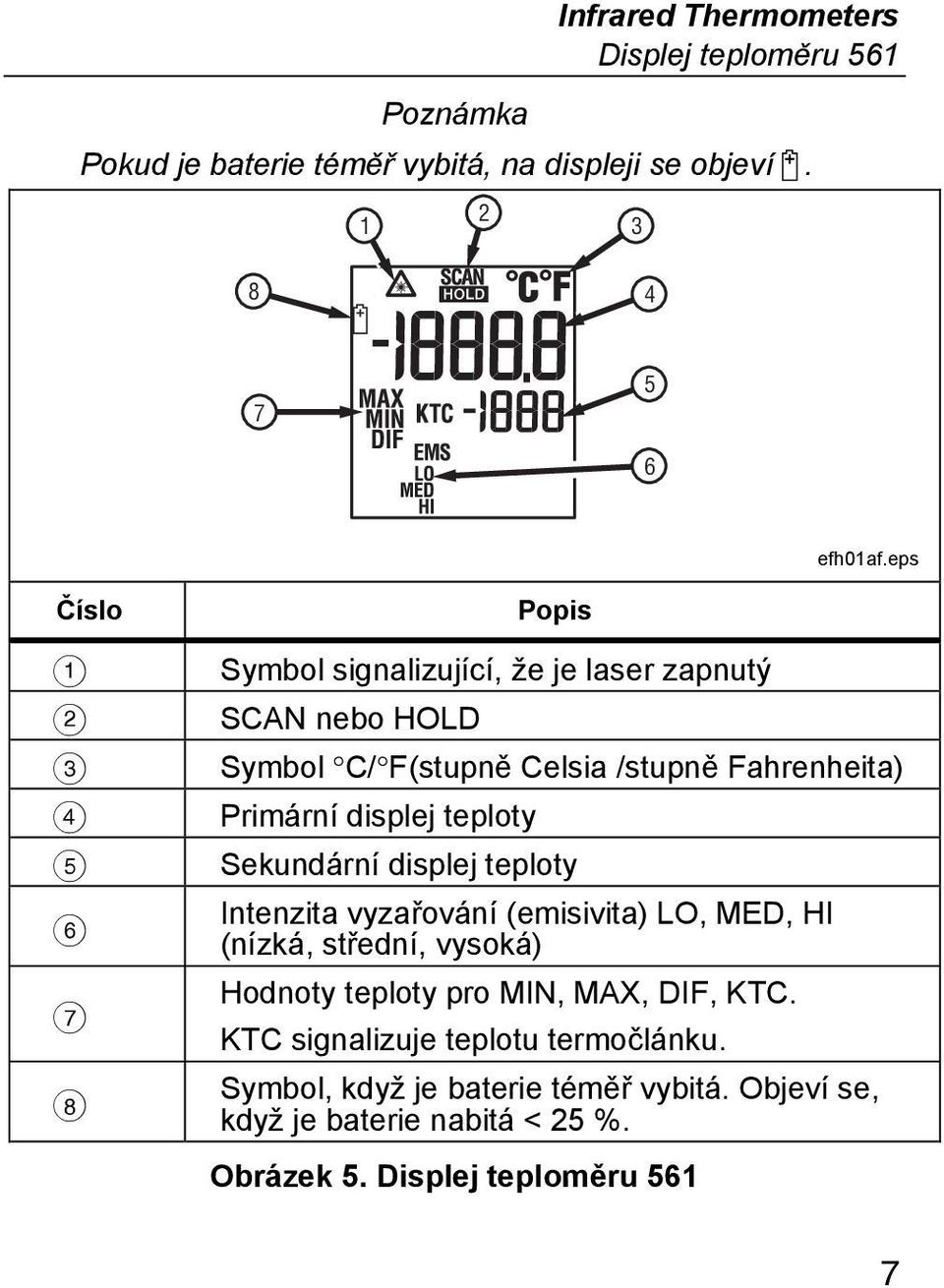

11 Infrared Thermometers Displej teploměru 561 Poznámka Pokud je baterie téměř vybitá, na displeji se objeví B efh01af.eps Číslo A B C D E F G H Popis Symbol signalizující, že je laser zapnutý SCAN nebo HOLD Symbol C/ F(stupně Celsia /stupně Fahrenheita) Primární displej teploty Sekundární displej teploty Intenzita vyzařování (emisivita) LO, MED, HI (nízká, střední, vysoká) Hodnoty teploty pro MIN, MAX, DIF, KTC. KTC signalizuje teplotu termočlánku. Symbol, když je baterie téměř vybitá. Objeví se, když je baterie nabitá < 25 %. Obrázek 5. Displej teploměru 561 7

12 56x Začátek práce s tepoměrem Přehled menu teploměrů 566 a 568 V tomto menu lze jednoduše změnit řadu nastavení. Tabulka 1 popisuje nejvyšší úroveň. Zvolením tlačítka Menu postoupíte do další úrovně. Na obrázku 6 vidíte displej LCD a rozhraní menu. Uživatelská příručka popisuje menu dopodrobna. Obrázek 6. Navigace v menu ewm01a.eps 8

13 Infrared Thermometers Přehled menu teploměrů 566 a 568 Tabulka 1. Popis nejvyšší úrovně menu Úroveň Levá klávesa Popis Střední klávesa Pravá klávesa Popis 1 Save 2 Mem 3 MnMx 4 F/ C 5 G (Lock) 6 Setup Uložení odečtu do paměti Revize/smazání paměti Umožňuje Min/Max Přepínání mezí C a F Zamknout teploměr jako zapnutý - Vypnout podsvícení - Změna času/data - Změna jazyka Menu Menu Menu Světlo ε Avg Zapnout podsvícení Nastavení intenzity vyzařování Umožňuje průměr/rozdíl Menu Alarm Nastavení a aktivace alarmu Menu Menu Laser Přepínání mezi laser zapnutý / laser vypnutý 9

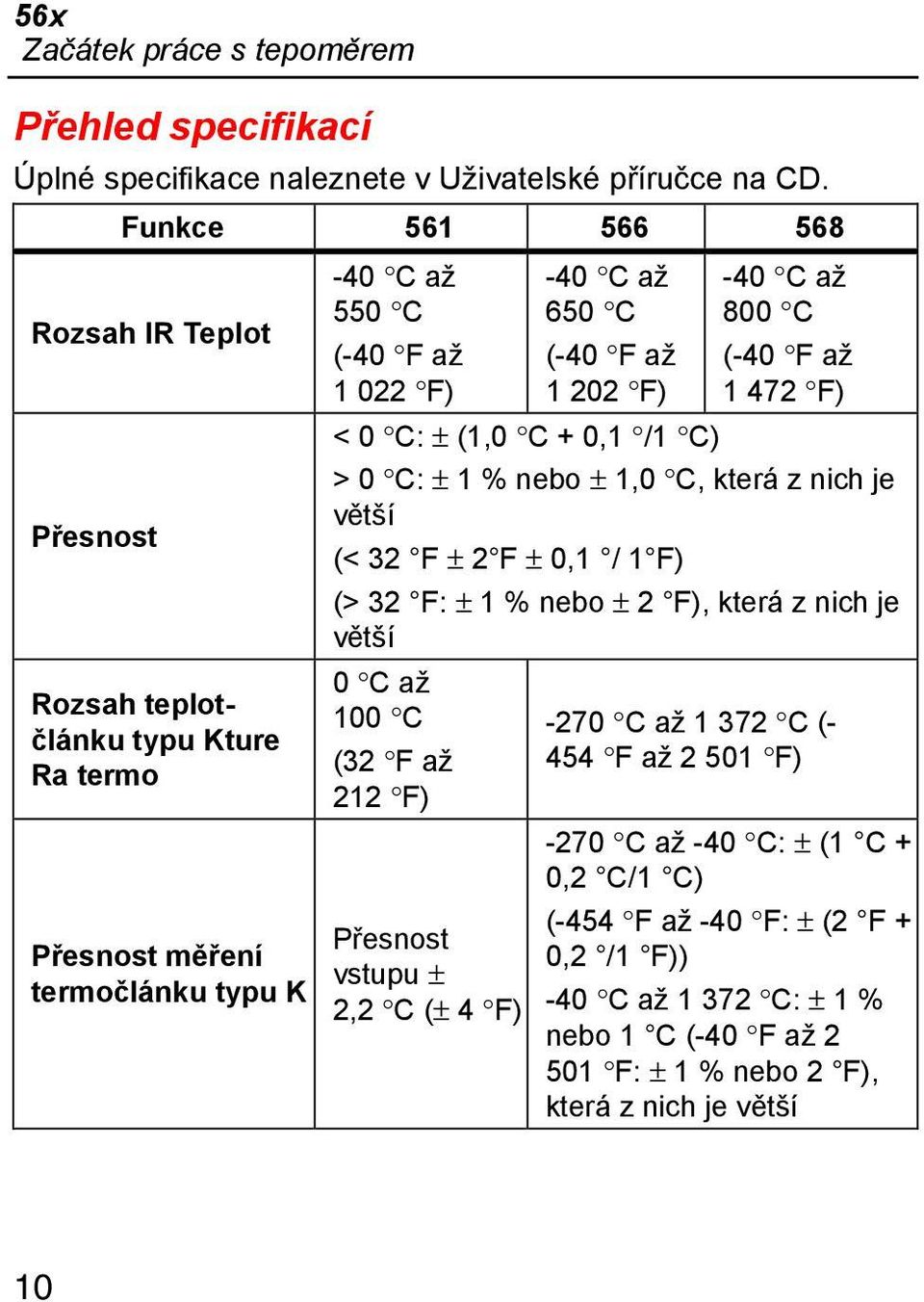

14 56x Začátek práce s tepoměrem Přehled specifikací Úplné specifikace naleznete v Uživatelské příručce na CD. Funkce Rozsah IR Teplot Přesnost Rozsah teplotčlánku typu Kture Ra termo Přesnost měření termočlánku typu K -40 C až 550 C (-40 F až F) -40 C až 650 C (-40 F až F) -40 C až 800 C (-40 F až F) < 0 C: ± (1,0 C + 0,1 /1 C) > 0 C: ± 1 % nebo ± 1,0 C, která z nich je větší (< 32 F ± 2 F ± 0,1 / 1 F) (> 32 F: ± 1 % nebo ± 2 F), která z nich je větší 0 C až 100 C (32 F až 212 F) Přesnost vstupu ± 2,2 C (± 4 F) -270 C až C (- 454 F až F) -270 C až -40 C: ± (1 C + 0,2 C/1 C) (-454 F až -40 F: ± (2 F + 0,2 /1 F)) -40 C až C: ± 1 % nebo 1 C (-40 F až F: ± 1 % nebo 2 F), která z nich je větší 10

15 Infrared Thermometers Přehled specifikací Funkce Vzdálenost:vel ikost místa (90 % energie) Zaměřování laserem Intenzita vyzařování Ukládání dat do paměti 12:1 30:1 50:1 Jednoduchý laser, výkon < 1 mw, třída II, vlnová délka 630 až 670 nm Nízká, střední, vysoká Digitálně nastavitelná od 0,10 do 1,00 o 0,01 nebo pomocí tabulky pro běžné materiály míst 99 míst Komunikace žádná USB 2.0 Provozní nadmořská výška Nadm. výška skladování Relativní vlhkost Provozní teplota Skladovací teplota metrů nad střední úrovní moře metrů nad střední úrovní moře 10 % až 90 % bez kondenzace při teplotě do 30 C (86 F) 0 C až 50 C (32 F až 122 F) -20 C až 65 C (-4 F až 149 F) 0 C až 50 C (32 F až 122 F) -20 C až 60 C (-4 F až 149 F) 11

16 56x Začátek práce s tepoměrem Funkce Napájení Životnost baterie 2 baterie AA /LR6 (alkalické nebo NiCD) 2 baterie AA /LR6 nebo připojení pomocí USB, když je teploměr připojen k PC. 12 hodin se zapnutým laserem a podsvícením; 100 hodin s vypnutým laserem a podsvícením; při 100 % pracov. cyklu (termočl. stále zapnut) Funkce Kuličkový termočlánek typu K Měřicí rozsah -40 C až 260 C (-40 F až 500 F) 12
