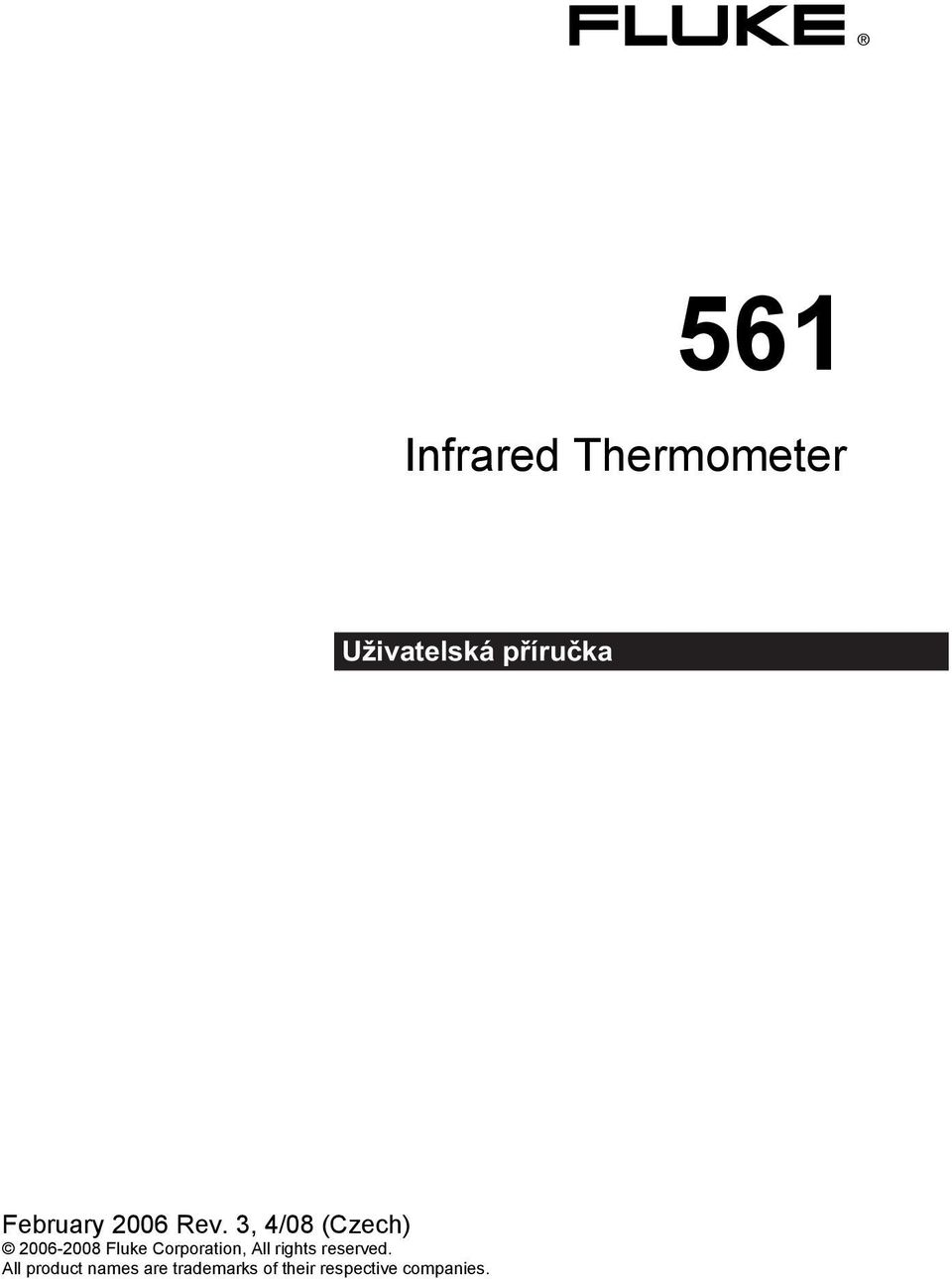

1 561 Infrared Thermometer Uživatelská příručka February 2006 Rev. 3, 4/08 (Czech) Fluke Corporation, All rights reserved. All product names are trademarks of their respective companies.

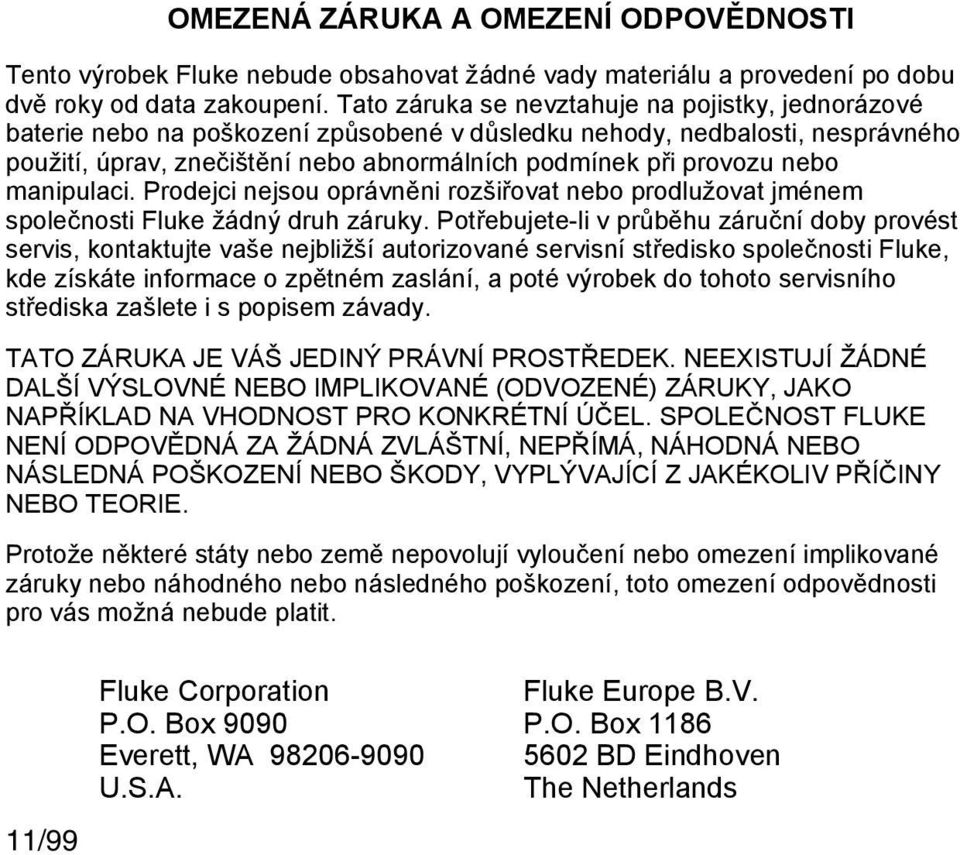

2 OMEZENÁ ZÁRUKA A OMEZENÍ ODPOVĚDNOSTI Tento výrobek Fluke nebude obsahovat žádné vady materiálu a provedení po dobu dvě roky od data zakoupení. Tato záruka se nevztahuje na pojistky, jednorázové baterie nebo na poškození způsobené v důsledku nehody, nedbalosti, nesprávného použití, úprav, znečištění nebo abnormálních podmínek při provozu nebo manipulaci. Prodejci nejsou oprávněni rozšiřovat nebo prodlužovat jménem společnosti Fluke žádný druh záruky. Potřebujete-li v průběhu záruční doby provést servis, kontaktujte vaše nejbližší autorizované servisní středisko společnosti Fluke, kde získáte informace o zpětném zaslání, a poté výrobek do tohoto servisního střediska zašlete i s popisem závady. TATO ZÁRUKA JE VÁŠ JEDINÝ PRÁVNÍ PROSTŘEDEK. NEEXISTUJÍ ŽÁDNÉ DALŠÍ VÝSLOVNÉ NEBO IMPLIKOVANÉ (ODVOZENÉ) ZÁRUKY, JAKO NAPŘÍKLAD NA VHODNOST PRO KONKRÉTNÍ ÚČEL. SPOLEČNOST FLUKE NENÍ ODPOVĚDNÁ ZA ŽÁDNÁ ZVLÁŠTNÍ, NEPŘÍMÁ, NÁHODNÁ NEBO NÁSLEDNÁ POŠKOZENÍ NEBO ŠKODY, VYPLÝVAJÍCÍ Z JAKÉKOLIV PŘÍČINY NEBO TEORIE. Protože některé státy nebo země nepovolují vyloučení nebo omezení implikované záruky nebo náhodného nebo následného poškození, toto omezení odpovědnosti pro vás možná nebude platit. Fluke Corporation P.O. Box 9090 Everett, WA U.S.A. 11/99 Fluke Europe B.V. P.O. Box BD Eindhoven The Netherlands

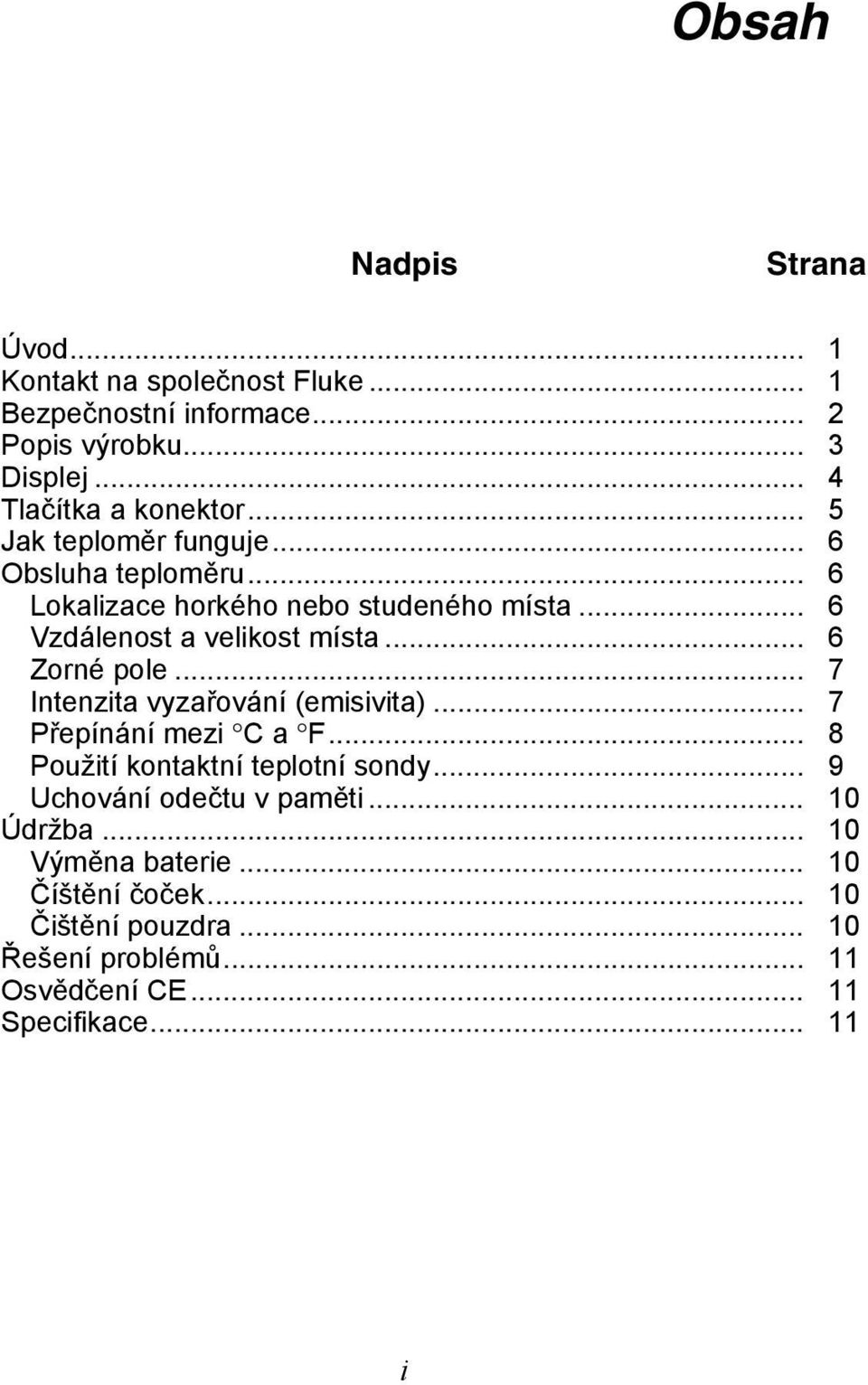

3 Obsah Nadpis Strana Úvod... 1 Kontakt na společnost Fluke... 1 Bezpečnostní informace... 2 Popis výrobku... 3 Displej... 4 Tlačítka a konektor... 5 Jak teploměr funguje... 6 Obsluha teploměru... 6 Lokalizace horkého nebo studeného místa... 6 Vzdálenost a velikost místa... 6 Zorné pole... 7 Intenzita vyzařování (emisivita)... 7 Přepínání mezi C a F... 8 Použití kontaktní teplotní sondy... 9 Uchování odečtu v paměti Údržba Výměna baterie Číštění čoček Čištění pouzdra Řešení problémů Osvědčení CE Specifikace i

4 561 Uživatelská příručka ii

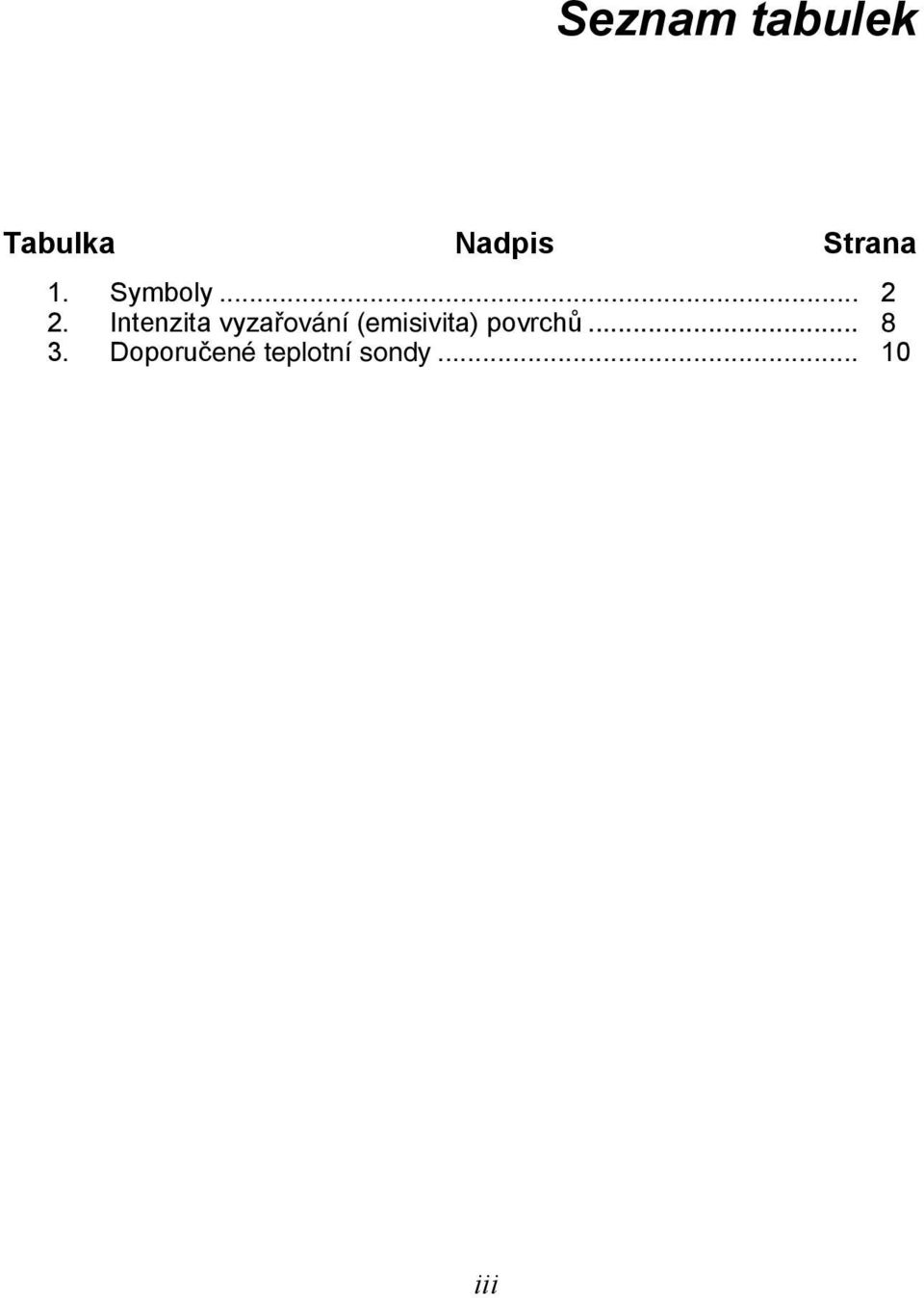

5 Seznam tabulek Tabulka Nadpis Strana 1. Symboly Intenzita vyzařování (emisivita) povrchů Doporučené teplotní sondy iii

6 561 Uživatelská příručka iv

7 Seznam obrázků Obrázek Nadpis Strana 1. Symboly a bezpečnostní značení Infračervený teploměr Displej teploměru Lokalizace horkého nebo studeného místa Vzdálenost a velikost místa Zorné pole Přepínání mezi C a F Zapojení teplotní sondy... 9 v

8 561 Uživatelská příručka vi

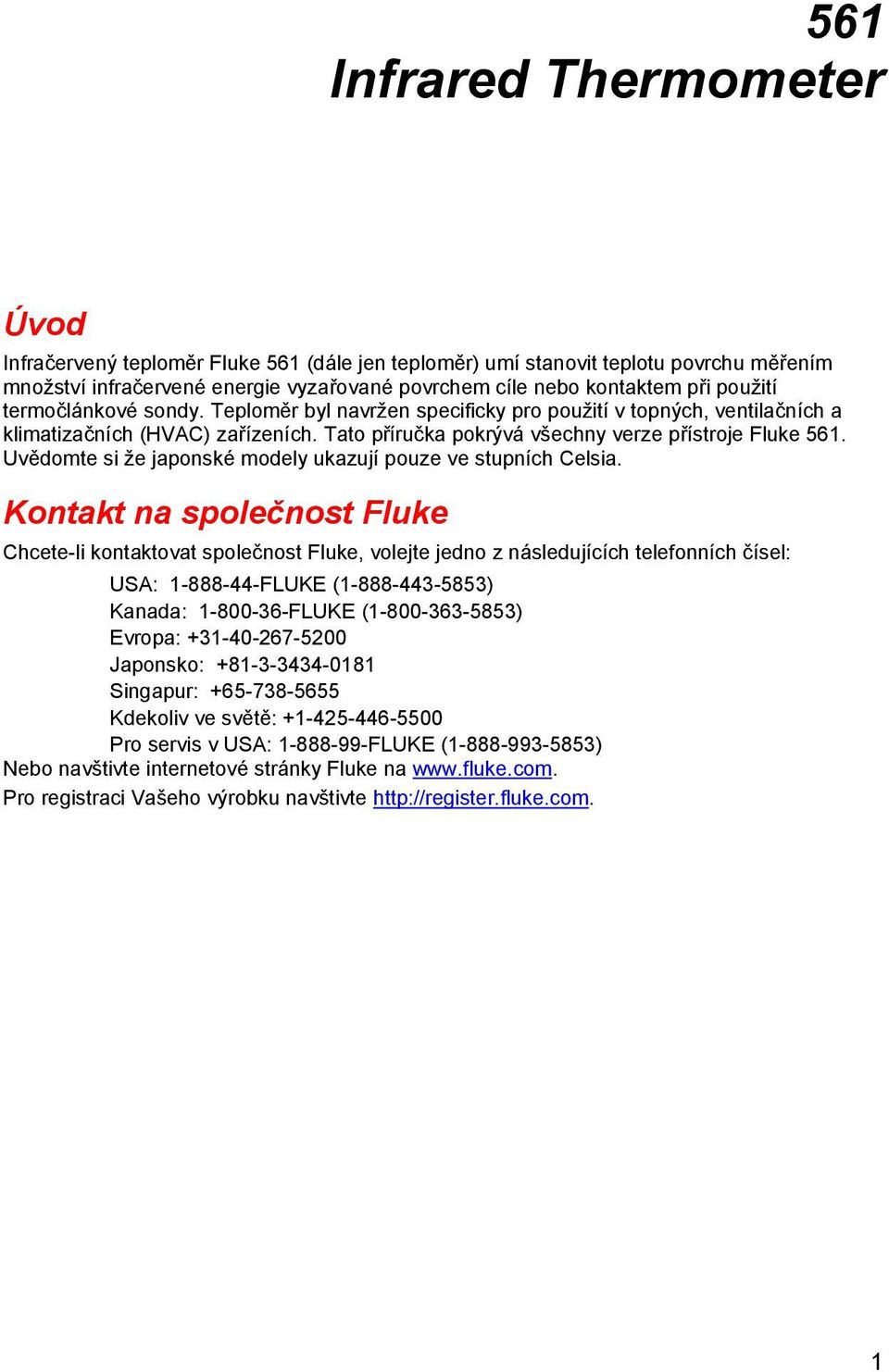

9 561 Infrared Thermometer Úvod Infračervený teploměr Fluke 561 (dále jen teploměr) umí stanovit teplotu povrchu měřením množství infračervené energie vyzařované povrchem cíle nebo kontaktem při použití termočlánkové sondy. Teploměr byl navržen specificky pro použití v topných, ventilačních a klimatizačních (HVAC) zařízeních. Tato příručka pokrývá všechny verze přístroje Fluke 561. Uvědomte si že japonské modely ukazují pouze ve stupních Celsia. Kontakt na společnost Fluke Chcete-li kontaktovat společnost Fluke, volejte jedno z následujících telefonních čísel: USA: FLUKE ( ) Kanada: FLUKE ( ) Evropa: Japonsko: Singapur: Kdekoliv ve světě: Pro servis v USA: FLUKE ( ) Nebo navštivte internetové stránky Fluke na Pro registraci Vašeho výrobku navštivte 1

10 561 Uživatelská příručka Bezpečnostní informace XW Varování Varování identifikují podmínky a činnosti, které představují nebezpečí pro uživatele. Řiďte se následujícími pokyny, abyste se vyvarovali úrazu elektrickým proudem nebo zranění osob: *Nemiřte laserem do očí ať už přímo nebo nepřímo od reflexního povrchu. Před použitím teploměru zkontrolujte pouzdro. Nepoužívejte teploměr, pokud se jeví jako poškozený. Hledejte praskliny nebo chybějící plastové části. Vyměňte baterie, jakmile se objeví indikátor baterie (B). Nepoužívejte teploměr, pokud nefunguje normálně. Přístroj nepoužívejte, pokud nepracuje správně. Pokud máte pochybnosti, nechte přístroj zkontrolovat / opravit. Neprovozujte teploměr v blízkosti výbušných plynů, výparů nebo prachu. Nepřipojujte doplňkovou externí sondu k elektrickým obvodům pod proudem. Abyste se vyhnuli nebezpečí popálení, pamatujte si, že reflexní materiály často ukazují nižší teplotu, než je naměřená teplota. Pokud se teploměr používá způsobem, který není specifikován výrobcem, může být ochrana poskytnutá teploměrem snížená. W Upozornění Abyste se vyhnuli poškození teploměru nebo zařízení, které je testováno, chraňte je před následujícími podmínkami: EMF (elektromagnetická pole) od obloukových svářeček, indukčních ohřívačů atd. Statická elektřina. Tepelný šok (způsobený velkými nebo náhlými teplotními změnami okolního prostředí nechte teploměr, aby se před použitím 30minut stabilizoval). Nenechávejte teploměr na objektech s vysokou teplotou nebo v jejich blízkosti. Tabulka 1 a obrázek 1 znázorňují různé symboly a bezpečnostní značení, které jsou uvedeny na teploměru a v této příručce. Tabulka 1. Symboly Symbol Vysvětlení 2 W X * Pozor! Laser. Nebezpečí. Důležitá informace. Viz příručka. Nebezpečné napětí. Nebezpečí úrazu elektrickým proudem. Vyhovuje požadavkům Evropské unie a Evropského sdružení volného obchodu (ESVO). P Nevyhazujte tento výrobek do netříděného odpadu. Vyhledejte ~ Informace o recyklaci na stránkách Fluke. B Baterie Čínské značení metrologické certifikace pro měřicí přístroje vyrobené v Čínské lidové republice (ČLR).

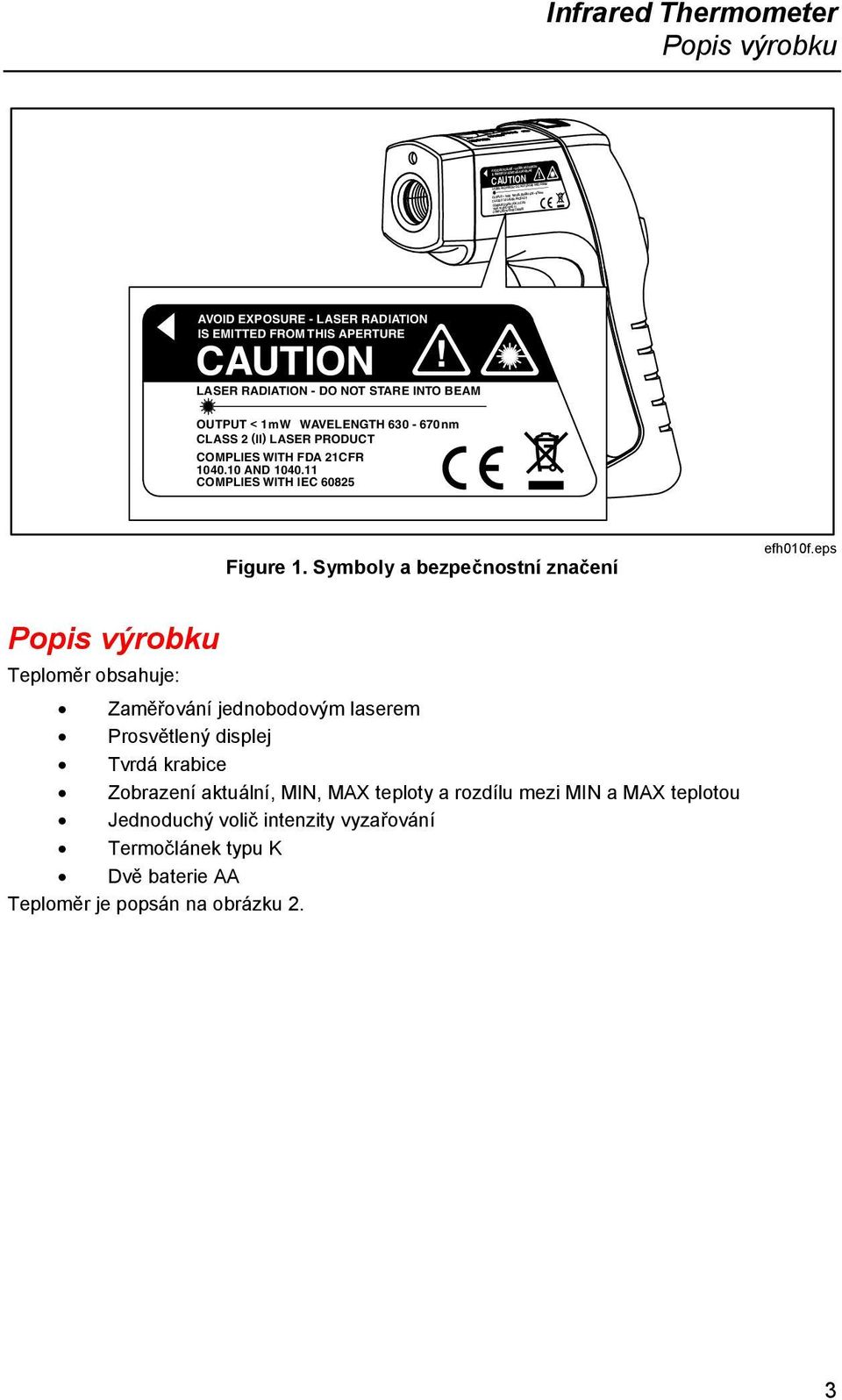

11 Infrared Thermometer Popis výrobku AVOID EXPOSURE - LASER RADIATION IS EMITTED FROM THIS APERTURE CAUTION LASER RADIATION - DO NOT STARE INTO BEAM OUTPUT < 1mW WAVELENGTH nm CLASS 2 (II) LASER PRODUCT COMPLIES WITH FDA 21CFR AND COMPLIES WITH IEC AVOID EXPOSURE - LASER RADIATION IS EMITTED FROM THIS APERTURE CAUTION LASER RADIATION - DO NOT STARE INTO BEAM OUTPUT < 1mW WAVELENGTH nm CLASS 2 (II) LASER PRODUCT COMPLIES WITH FDA 21CFR AND COMPLIES WITH IEC Figure 1. Symboly a bezpečnostní značení efh010f.eps Popis výrobku Teploměr obsahuje: Zaměřování jednobodovým laserem Prosvětlený displej Tvrdá krabice Zobrazení aktuální, MIN, MAX teploty a rozdílu mezi MIN a MAX teplotou Jednoduchý volič intenzity vyzařování Termočlánek typu K Dvě baterie AA Teploměr je popsán na obrázku 2. 3

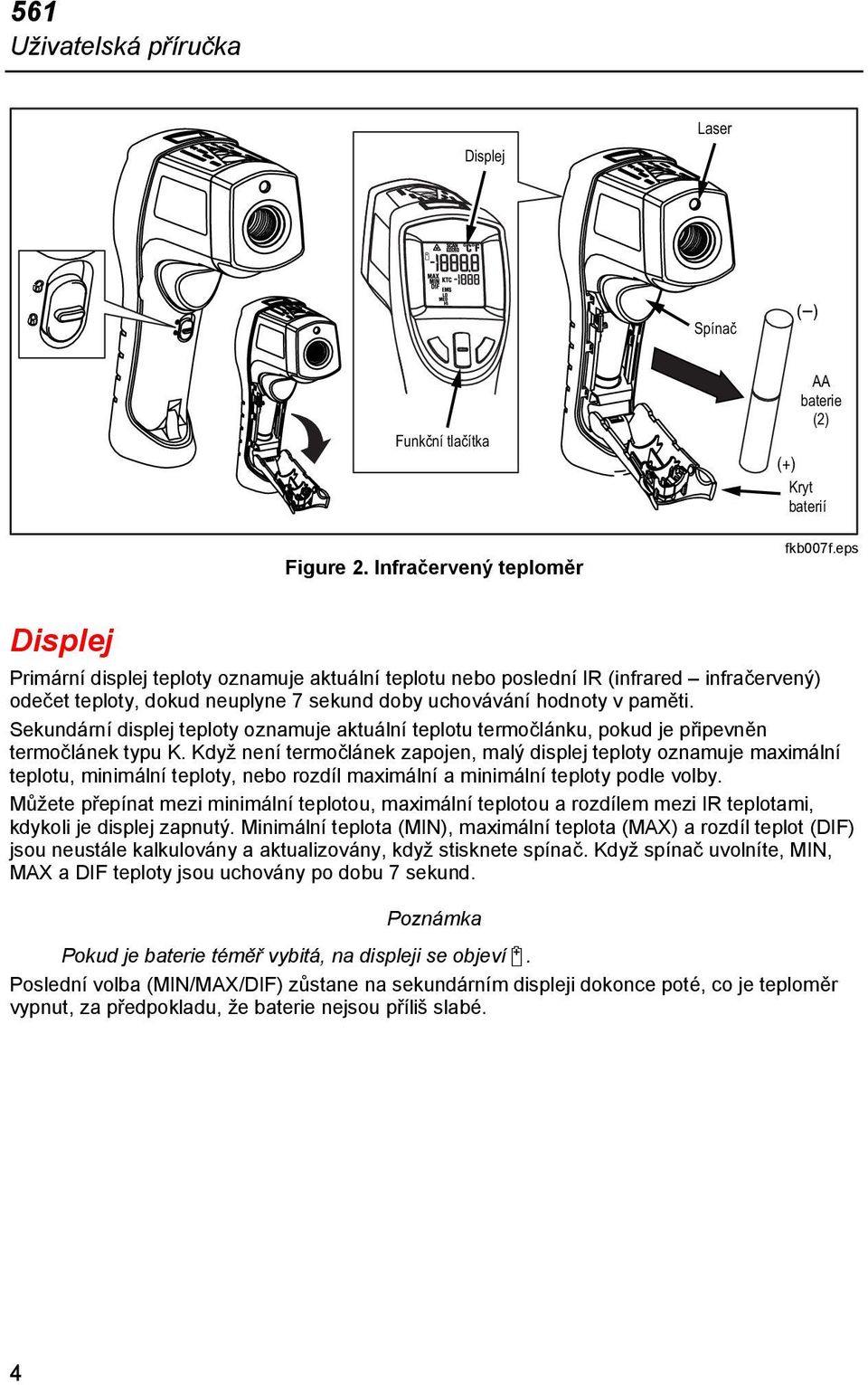

12 561 Uživatelská příručka Laser Displej Spínač Funkční tlačítka AA baterie (2) (+) Kryt baterií Figure 2. Infračervený teploměr fkb007f.eps Displej Primární displej teploty oznamuje aktuální teplotu nebo poslední IR (infrared infračervený) odečet teploty, dokud neuplyne 7 sekund doby uchovávání hodnoty v paměti. Sekundární displej teploty oznamuje aktuální teplotu termočlánku, pokud je připevněn termočlánek typu K. Když není termočlánek zapojen, malý displej teploty oznamuje maximální teplotu, minimální teploty, nebo rozdíl maximální a minimální teploty podle volby. Můžete přepínat mezi minimální teplotou, maximální teplotou a rozdílem mezi IR teplotami, kdykoli je displej zapnutý. Minimální teplota (MIN), maximální teplota (MAX) a rozdíl teplot (DIF) jsou neustále kalkulovány a aktualizovány, když stisknete spínač. Když spínač uvolníte, MIN, MAX a DIF teploty jsou uchovány po dobu 7 sekund. Poznámka Pokud je baterie téměř vybitá, na displeji se objeví B. Poslední volba (MIN/MAX/DIF) zůstane na sekundárním displeji dokonce poté, co je teploměr vypnut, za předpokladu, že baterie nejsou příliš slabé. 4

13 Infrared Thermometer Tlačítka a konektor A B C D E F G Symbol signalizující, že je laser zapnutý SCAN nebo HOLD C/ F symbol (Celsius/Fahrenheit) Primární displej teploty Sekundární displej teploty Intenzita vyzařování (emisivita) LO, MED, HI (nízká, střední, vysoká) Hodnoty teploty pro MIN, MAX, DIF, KTC. KTC signalizuje teplotu termočlánku. efh01f.eps H Symbol, když je baterie téměř vybitá. Objeví se, když je baterie nabitá <25 %. Figure 3. Displej teploměru Tlačítka a konektor Tlačítko/ konektor C A D Popis Když stiskněte C a následně A, můžete přepínat mezi volbami MIN, MAX, a DIF. Tlačítko A se používá k zobrazení funkcí MIN, MAX a DIF na sekundárním displeji (funkce, která byla stisknuta jako poslední). Vybírá nastavení intenzity vyzařování (emisivity). Můžete přepínat mezi LO (nízká 0,3), MED (střední 0,7) nebo HI (vysoká 0,95) s použitím A. Termočlánková sonda typu K se používá ke kontaktnímu měření teploty. 5

14 561 Uživatelská příručka Jak teploměr funguje Infračervené teploměry měří povrchovou teplotu neprůsvitných objektů. Optika snímá infračervenou energii, která je následně soustředěna do detektoru. Elektronika teploměru převede informaci na zobrazovaný odečet teploty, který se ukáže na displeji. Laser se používá pouze k zaměření cíle. Obsluha teploměru Teploměr se zapne, když stisknete spínač a vypne se, když není aktivní po dobu 7 sekund. Teplotu změříte, když zamíříte teploměrem na daný cíl, stlačíte spínač a držíte ho. Uvolněním spínače podržíte odečet teploty. Pořádně zvažte poměr vzdálenosti vzhledem k velikosti místa a zorné pole. Laser slouží pouze k zaměření cíle. Lokalizace horkého nebo studeného místa Abyste nalezli horké a studené místo, zamiřte teploměrem mimo cílovou oblast. Potom pomalu snímejte napříč daným prostorem pohybem nahoru a dolů, dokud nenaleznete horké a studené místo. Viz obrázek 4. Figure 4. Lokalizace horkého nebo studeného místa efh014f.eps Vzdálenost a velikost místa Se zvyšující se vzdáleností (D) od cíle, který je měřen, se zvětšuje velikost místa (S), které je měřeno jednotkou. Velikost místa ukazuje 90 % okolní energie. Maximálního poměru D:S je dosaženo, když je teploměr 900 mm (35 palců) od cíle, což má za výsledek velikost místa 75 mm (3 palce). Viz obr 5. 6

15 Infrared Thermometer Obsluha teploměru mm mm " mm 3 36 " D:S=12: " D Figure 5. Vzdálenost a velikost místa S efh005f.eps Zorné pole Ujistěte se, že je cíl větší než velikost místa. Čím je cíl menší, tím menší by měla být vzdálenost od cíle. Viz obrázek 6. Ano Ne Figure 6. Zorné pole fkb004f.eps Intenzita vyzařování (emisivita) Intenzita vyzařování (emisivita) popisuje vlastnost materiálu vyzařovat energii. Většina organických materiálů a obarvené nebo zoxidované povrchy mají emisivitu okolo 0,95. Pokud je možné, pro kompenzaci nepřesnosti odečtů, která může být výsledkem měření lesklých kovových povrchů, zakryjte povrch, který má být měřen, maskovací lepicí páskou nebo hladkým černým nátěrem (<148 C/300 F) a použijte nastavení vysoké emisivity. Počkejte nějakou dobu, než bude mít páska nebo barva stejnou teplotu jako povrch pod nimi. Změřte teplotu pásky nebo obarveného povrchu. Pokud nemůžete použít nátěr nebo pásku, je možné zvýšit přesnost měření použitím voliče emisivity. Ale i s voličem emisivity může být obtížné získat zcela přesné infračervené měření cíle s lesklým kovovým povrchem. Proveďte pokus s použitím sondy, abyste stanovili srovnávací teploty. Čím více zkušeností získáte, tím lépe budete schopni zvolit nejlepší nastavení pro specifická měření. Teploměr má tři nastavení emisivity: nízká (0,3), střední (0,7) a vysoká (0,95). Viz tabulka 2. Odkazy na nastavení emisivity v této tabulce jsou návrhy pro typické situace. Ale je nutné si uvědomit, že vaše konkrétní situace se může lišit. 7

16 561 Uživatelská příručka Hliník Měřený povrch Tabulka 2. Intenzita vyzařování (emisivita) povrchů Nastavení Měřený povrch Železo, lité Nastavení oxidovaný nízká oxidovaný vysoká, střední slitina A3003 neoxidované nízká oxidovaný nízká tavené nízká zdrsněný nízká Železo, kované Mosaz zakalené vysoká leštěná nízká Olovo oxidovaný nízká drsné nízká Měď oxidovaný nízká, střední oxidovaný střední Molybden elektrické svorkovnice Haynes (slitina) střední oxidovaný nízká, střední poniklovaný slitina střední oxidovaný nízká Inconel (slitina) Platina oxidovaný vysoká, střední černá vysoká pískovaný střední Ocel elektrolyticky leštěný nízká válcovaná za studena vysoká Železo podlážka střední oxidovaný vysoká, střední Leštěný plech nízká zkorodované střední pozinkovaný oxidovaný nízká Přepínání mezi C a F Otevřete úložní prostor pro baterie a hledejte přepínač umístěný na levé straně baterie v blízkosti stěny teploměru. Mezi C a F můžete přepnout za použití malého šroubováku nebo sponky na papír posunutím přepínače do požadované polohy. Viz obr 7. 8

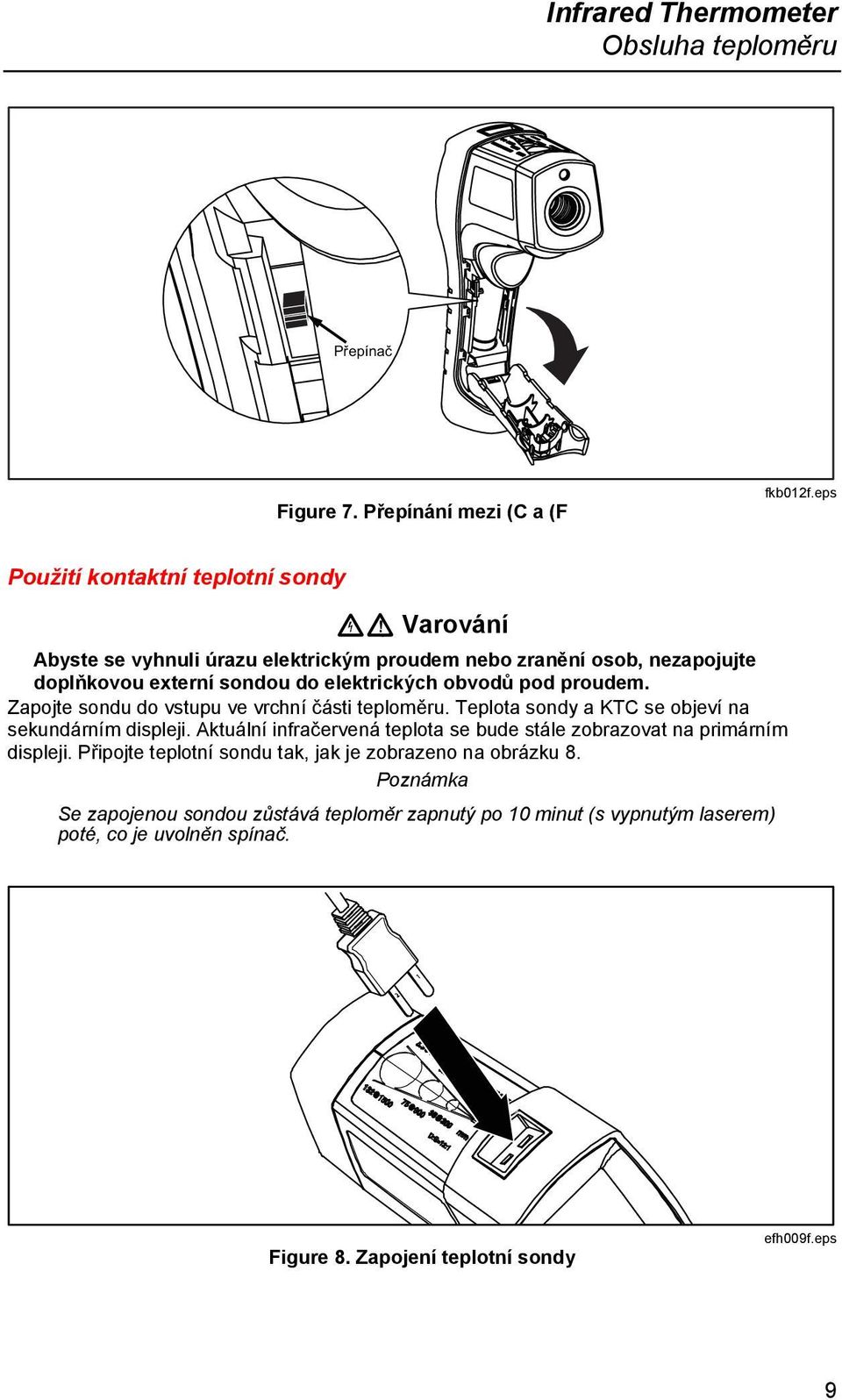

17 Infrared Thermometer Obsluha teploměru Přepínač Figure 7. Přepínání mezi (C a (F fkb012f.eps Použití kontaktní teplotní sondy XW Varování Abyste se vyhnuli úrazu elektrickým proudem nebo zranění osob, nezapojujte doplňkovou externí sondou do elektrických obvodů pod proudem. Zapojte sondu do vstupu ve vrchní části teploměru. Teplota sondy a KTC se objeví na sekundárním displeji. Aktuální infračervená teplota se bude stále zobrazovat na primárním displeji. Připojte teplotní sondu tak, jak je zobrazeno na obrázku 8. Poznámka Se zapojenou sondou zůstává teploměr zapnutý po 10 minut (s vypnutým laserem) poté, co je uvolněn spínač. Figure 8. Zapojení teplotní sondy efh009f.eps 9

18 561 Uživatelská příručka Tabulka 3 seznam doporučených teplotních sond Fluke pro teploměr: Tabulka 3. Doporučené teplotní sondy Sonda 80PK-25 80PK-1 80PK-8 80PK-26 80PK-9 80PK-11 Použití Bodová sonda (ostrá, tenká) je nejvíce univerzální volbou. Je vhodná pro kontrolu teploty vzduchu v potrubí, povrchové teploty pod koberci / podlahovými krytinami, teploty kapalin, v teploměrových jímkách, teploty větrání a pro proniknutí izolací potrubí. Univerzální kuličková sonda je alternativou pro rychlé, přesné měření povrchové teploty a teploty vzduchu uvnitř potrubí a teploty větrání. Klešťové teplotní sondy na potrubí (2) jsou nezbytné pro sledování neustále se měnících teplotních rozdílů na hydraulickém potrubí a objímkách trubek a jsou vhodné pro rychlé a přesné měření teplot chladiva. Sonda (zúžená) pro všeobecné použití je výborná univerzální sonda pro měření plynů a povrchové teploty, s dobrou délkou a úzkou špičkou pro rychlejší reakci na povrchovou teplotu a teplotu vzduchu. Sonda (úzká) k všeobecnému použití má ostrou špičku, která pronikne izolací potrubí a plochou špičku pro dobrý teplotní kontakt. Je vhodná na měření teploty vzduchu uvnitř potrubí a teploty větrání. Termočlánková teplotní sonda na suchý zip poskytuje pohodlný způsob, jak připojit termočlánek k potrubí, bez nutnosti držet jej v rukou. Uchování odečtu v paměti Displej zůstane aktivován po dobu 7 sekund poté, co je spínač uvolněn. V horní střední části displeje se objeví HOLD. Když znovu stlačíte spínač, teploměr začne provádět měření v poslední zvolené funkci. Údržba Výměna baterie Když chcete instalovat nebo vyměnit dvě baterie AA, otevřete úložný prostor pro baterie a vložte baterie, jak je znázorněno na obrázku 2. Číštění čoček Očistěte (vyfoukejte) prach za použití stlačeného vzduchu. Pečlivě utřete povrch vlhkým vatovým tampónem. Tampón může být navlhčen vodou. Čištění pouzdra Použijte mýdlový roztok na houbičce nebo měkkém kusu látky. W Upozornění V žádném případě nenamáčejte přístroj do vody. Mohli byste ho vážně poškodit. 10

19 Infrared Thermometer Řešení problémů Řešení problémů Projev Problém Opatření --- (na displeji) Teplota cíle je nad nebo pod daný rámec Zvolte cíl v rámci specifikací B Baterie je (téměř) vybitá Vyměňte baterii Prázdný displej Laser nefunguje Osvědčení CE Je možné, že je baterie zcela vybitá 1. Baterie téměř nebo zcela vybitá 2. Teplota okolního prostředí je nad 40 C (104 F) Zkontrolujte anebo vyměňte baterii 1. Vyměňte baterii 2. Používejte teploměr v prostoru s nižší teplotou Teploměr vyhovuje následujícím normám: norma EMC EN bezpečnostní norma EN norma pro přístroje používající laser EN Homologační zkouška byla provedena s použitím kmitočtového rozsahu 80 až 1000 MHz s přístrojem ve třech směrech. Specifikace Infračervený Rozsah měření C až 550 C (-40 F až 1022 F) Spektrální rozsah... 8 až 14 mikronů Přesnost... ± 1 % nebo ± 1 C (2 F); < 0 C (32 F), ± 1 C (2 F) ± 0,1 /1 (při předpokláda-né okolní provozní teplotě 23 až 25 C (73 až 77 F)) Opakovatelnost... ± 0,5 % odečtu nebo ± 1 C (2 F) Rozlišovací schopnost... 0,1 C (0,1 F) Informace na sekundárním displeji... maximální, minimální, rozdíl, KTC Reakční doba (95 %) ms Vzdálenost k místu (D:S)... 12:1 Nastavení emisivity... Tři nastavení: nízká (0,3), střední (0,7), vysoká (0,95) Vstup kontaktní sondy Vstupní teplotní rozsah C až 550 C (-40 F až 1022 F) Vstupní přesnost...vstupní přesnost ± 1,1 C (± 2 F) Rozlišovací schopnost... 1 C (1 F) Laser Zaměřování... Jednobodový laser Výkon... Třída 2 (II) provoz; výkon <1 mw, vlnová délka 630 až 670 nm 11

20 561 Uživatelská příručka Termočlánková sonda (specifická podle modelu) Typ...Typ K s minikonektorem a páskem na suchý zip, ASTM E230-03standardní tolerance Rozsah měření...0 C až 100 C (32 F až 212 F) Přesnost...± 2,2 C (4,0 F) Celková délka mm (20 palců) kabel ukončený termočlánkem typu K uvnitř nylonové manžety na suchý zip 495 mm (19,5 palců) Kuličková sonda (specifická podle modelu) Typ...Typ K s minikonektorem Rozsah měření C až 260 C (-40 F až 500 F) Přesnost...± 1,1 C (2,0 F) od 0 C do 260 C (32 F až 500 F). Typicky v rámci 1,1 C (2,0 F) od -40 C do 0 C (-40 F až 32 F) Délka kabelu...1 m (40 palců) ukončená kuličkovým termočlánkem typu K Elektřina Zdroj napětí...2 baterie AA (alkalické nebo NiCD) Spotřeba energie...životnost baterie minimálně 12 hod Fyzikální hodnoty Hmotnost...0,322 kg (0,7099 lb) Velikost...17,69 cm (6,965 palců) x 16,36 cm (6,441 palců) x 5,18 cm (2,039 palců) Vnější podmínky Rozsah provozní teploty...0 C až 50 C (32 F až 120 F) Relativní vlhkost vzduchu...0 až 90 %, nekondenzující do 30 C (86 F) Teplota skladování C až 65 C (-4 F až 150 F) Volitelné příslušenství...měkké pouzdro 12
