Trouby SPIRO z NEREZ materiálu (dále jen trouby) se používají pro klimatizaci a větrání. Mohou se použít i jinde, kde svými parametry vyhovují.

Transkript

1 KATALOGOVÝ LIST KM 0034/94d TROUBY SPIRO Vydání: 8/07 z oceli NEREZ Strana: 1 Stran: 2 Trouby SPIRO z NEREZ materiálu (dále jen trouby) se používají pro klimatizaci a větrání. Mohou se použít i jinde, kde svými parametry vyhovují. Pracovní podmínky Maximální dovolená rychlost vzduchu 16 m.s -1. Maximální teplota dopravovaného vzduchu +300 o C. Trouby nejsou plynotěsné, dopravovaný vzduch nesmí obsahovat mechanické příměsi. Dovolený (přípustný) tlak: D Přetlak Podtlak (mm) (Pa) (Pa) 80 až až Provedení Jmenovité světlosti trub jsou v geometrické řadě R 20 a vyrábí se od D = 80 do 400, v délkách L = 1000 až 6000 mm, z pásu o šířce 137 mm. Po dohodě s výrobcem je možné dodat trouby i v kratší délce. Trouby jsou vyrobeny z plechu NEREZ - lesklého nebo matného - jakost DIN tloušťky 0,4; 0,5; 0,6 mm. Příklad označení Trouba velikosti D = 315 a délky L = 6000 se označí: Trouba 315/6000 KM 0034/94 Technické údaje Rozměry a informativní hmotnosti trub jsou na obr. 1 a v tab. 1. Obr. 1 ZVVZ a. s. Telefon: DK Sažinova 888 Tel/fax: MILEVSKO Fax: klimatizace@zvvz.cz klimobchod@zvvz.cz

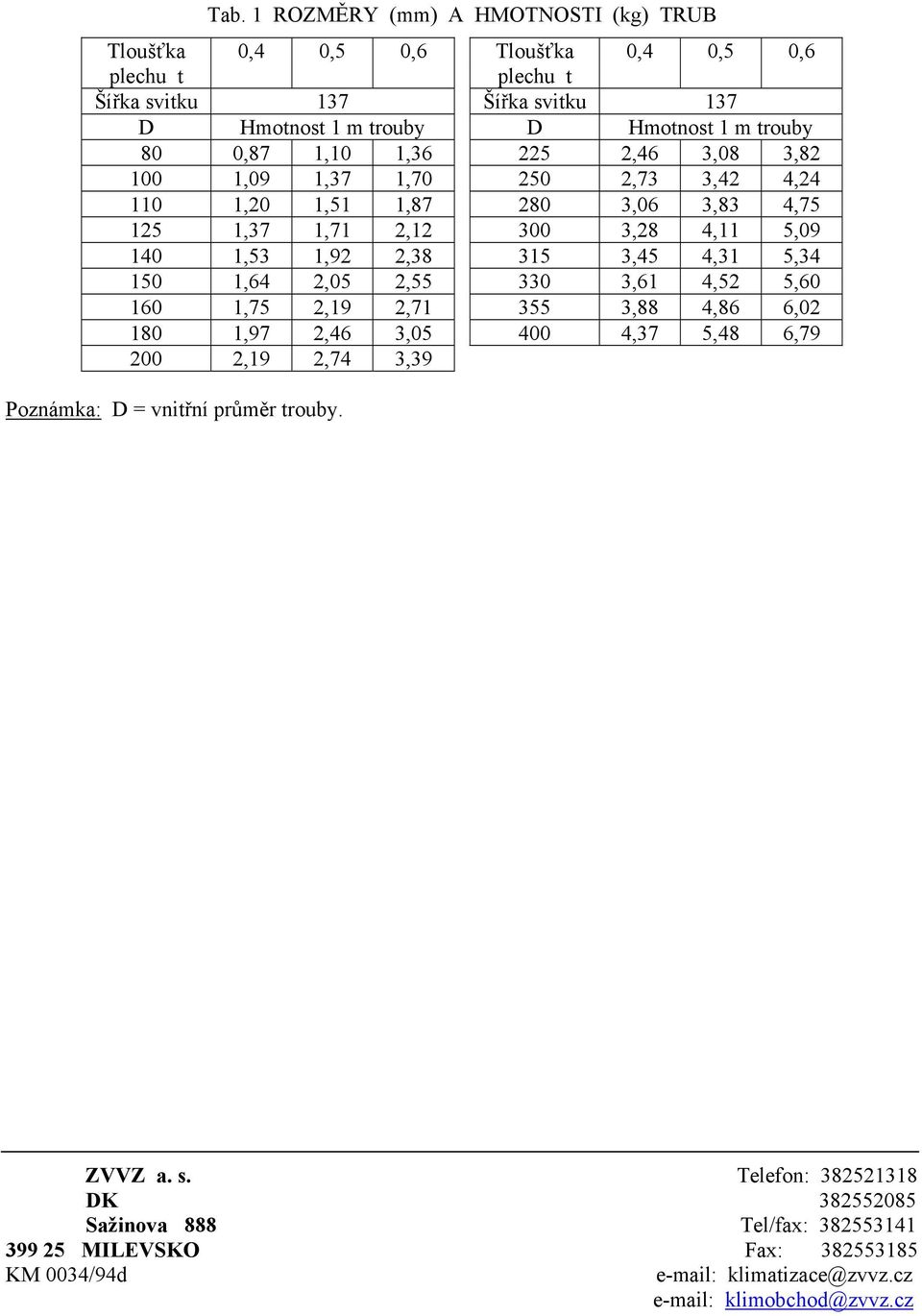

2 Tab. 1 ROZMĚRY (mm) A HMOTNOSTI (kg) TRUB Tloušťka 0,4 0,5 0,6 Tloušťka 0,4 0,5 0,6 plechu t plechu t Šířka svitku 137 Šířka svitku 137 D Hmotnost 1 m trouby D Hmotnost 1 m trouby 80 0,87 1,10 1, ,46 3,08 3, ,09 1,37 1, ,73 3,42 4, ,20 1,51 1, ,06 3,83 4, ,37 1,71 2, ,28 4,11 5, ,53 1,92 2, ,45 4,31 5, ,64 2,05 2, ,61 4,52 5, ,75 2,19 2, ,88 4,86 6, ,97 2,46 3, ,37 5,48 6, ,19 2,74 3,39 Poznámka: D = vnitřní průměr trouby. ZVVZ a. s. Telefon: DK Sažinova 888 Tel/fax: MILEVSKO Fax: KM 0034/94d klimatizace@zvvz.cz klimobchod@zvvz.cz

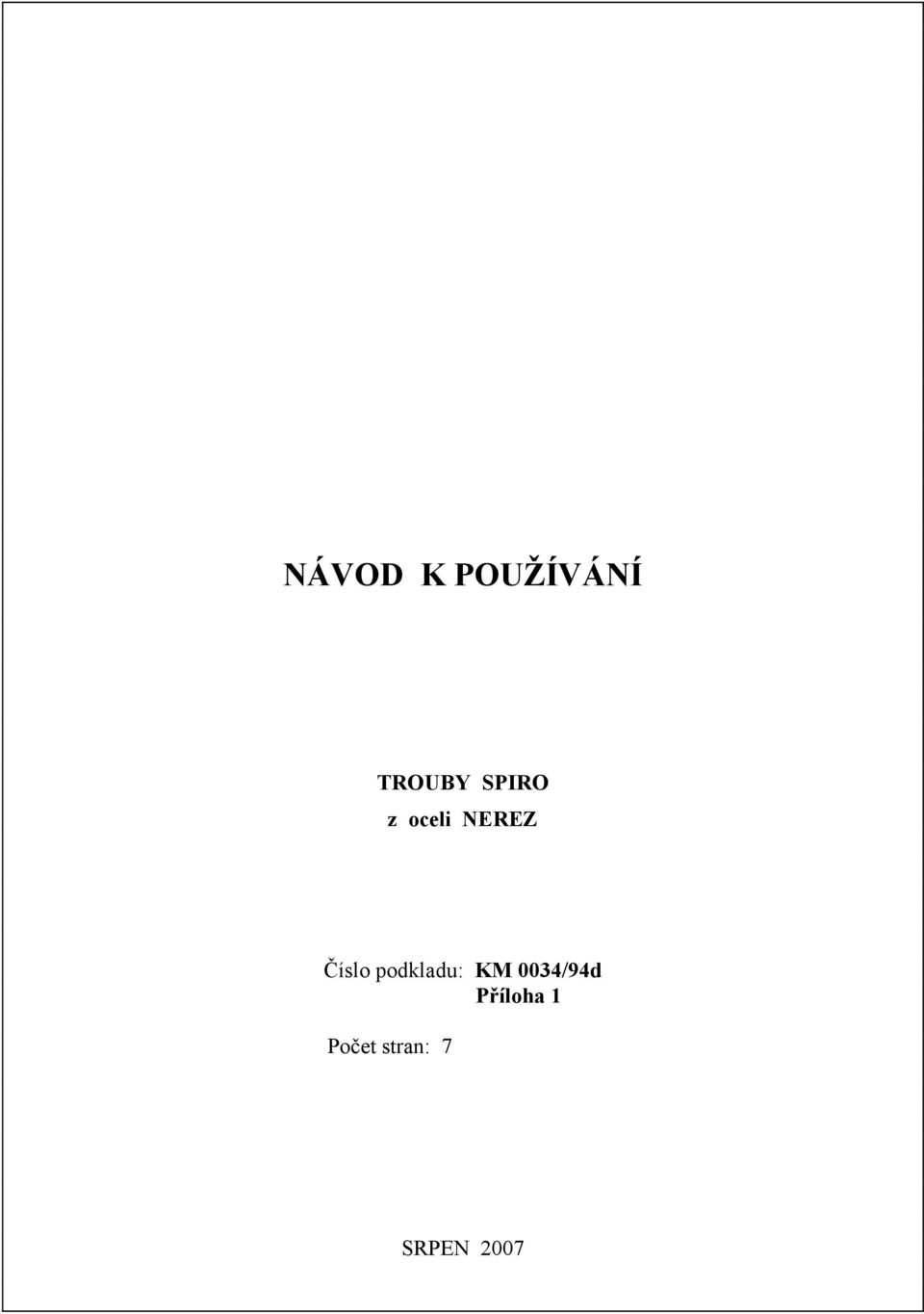

3 NÁVOD K POUŽÍVÁNÍ TROUBY SPIRO z oceli NEREZ Číslo podkladu: KM 0034/94d Příloha 1 Počet stran: 7 SRPEN 2007

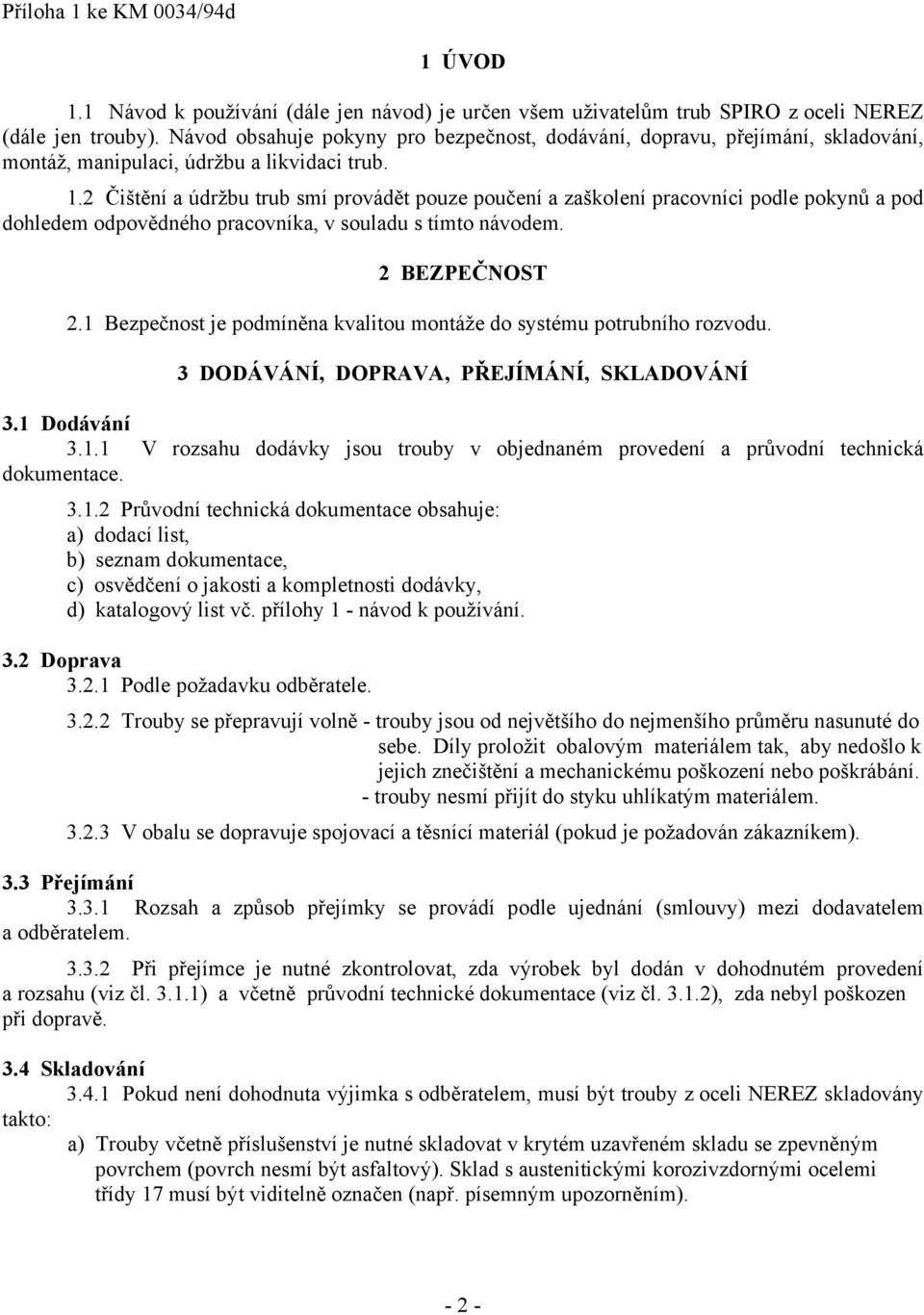

4 1 ÚVOD 1.1 Návod k používání (dále jen návod) je určen všem uživatelům trub SPIRO z oceli NEREZ (dále jen trouby). Návod obsahuje pokyny pro bezpečnost, dodávání, dopravu, přejímání, skladování, montáž, manipulaci, údržbu a likvidaci trub. 1.2 Čištění a údržbu trub smí provádět pouze poučení a zaškolení pracovníci podle pokynů a pod dohledem odpovědného pracovníka, v souladu s tímto návodem. 2 BEZPEČNOST 2.1 Bezpečnost je podmíněna kvalitou montáže do systému potrubního rozvodu. 3 DODÁVÁNÍ, DOPRAVA, PŘEJÍMÁNÍ, SKLADOVÁNÍ 3.1 Dodávání V rozsahu dodávky jsou trouby v objednaném provedení a průvodní technická dokumentace Průvodní technická dokumentace obsahuje: a) dodací list, b) seznam dokumentace, c) osvědčení o jakosti a kompletnosti dodávky, d) katalogový list vč. přílohy 1 - návod k používání. 3.2 Doprava Podle požadavku odběratele Trouby se přepravují volně - trouby jsou od největšího do nejmenšího průměru nasunuté do sebe. Díly proložit obalovým materiálem tak, aby nedošlo k jejich znečištění a mechanickému poškození nebo poškrábání. - trouby nesmí přijít do styku uhlíkatým materiálem V obalu se dopravuje spojovací a těsnící materiál (pokud je požadován zákazníkem). 3.3 Přejímání Rozsah a způsob přejímky se provádí podle ujednání (smlouvy) mezi dodavatelem a odběratelem Při přejímce je nutné zkontrolovat, zda výrobek byl dodán v dohodnutém provedení a rozsahu (viz čl ) a včetně průvodní technické dokumentace (viz čl ), zda nebyl poškozen při dopravě. 3.4 Skladování Pokud není dohodnuta výjimka s odběratelem, musí být trouby z oceli NEREZ skladovány takto: a) Trouby včetně příslušenství je nutné skladovat v krytém uzavřeném skladu se zpevněným povrchem (povrch nesmí být asfaltový). Sklad s austenitickými korozivzdornými ocelemi třídy 17 musí být viditelně označen (např. písemným upozorněním)

5 b) Při skladování musí být zajištěno oddělení austenitických korozivzdorných ocelí třídy 17 od uhlíkatého materiálu. Rozumí se tím skladování, při kterém se austenitické oceli nedotýkají uhlíkatých materiálů a je zabráněno takovému styku i při manipulaci s nimi. c) Trouby ukládat ve vodorovné poloze, na čistých dřevěných podkladech. d) Tvarové díly ukládat ve stojaté poloze, přechody na větších průměrech na dřevěných paletách, nebo na paletách vyložených nerezovým plechem, aby nedocházelo ke styku s uhlíkatým materiálem Díly musí být uskladněny tak, aby při skladování nedošlo k jejich mechanickému poškození. Čistota skladu musí být průběžně udržována. 4 MONTÁŽ A INSTALACE 4.1 Zahájení montáže Před zahájením montáže je nutné zkontrolovat, zda veškeré díly potrubí byly uskladněny podle podmínek uvedených v čl a a zda nebyly během skladování u odběratele a při manipulaci na stavbě zdeformovány, nebo jinak mechanicky poškozeny případně znečištěny (znečištěné díly vně i uvnitř vyčistit) S troubami se manipuluje ručně v kožených rukavicích a nebo na paletě. Rukavice nesmí být opatřeny kovovými částicemi z uhlíkaté oceli. Při manipulaci s troubami SPIRO je zakázáno: - shazovat je z dopravního prostředku, házet s nimi, vláčet je po zemi, nebo je kutálet. Pracovníci, kteří vykonávají manipulaci s troubami SPIRO nebo se na ní podílejí: - jsou odpovědni za ochranu výrobků před poškozením a záměnou nebo ztrátou identifikace, - nesmí používat manipulační techniku nebo manipulační a vázací prostředky, pokud by mohly být příčinou zhoršení jakosti výrobku, - musí při manipulaci dbát bezpečnostních předpisů. 4.2 Postup montáže Podle projektu rozložit potřebné potrubní díly ve stavbě. Překontrolovat rozměry, délky a tvary dílů, zda souhlasí s projektem. Trouby SPIRO upravit na potřebné délky dle projektu, konce trub odjehlit. Po montáži musí být zajištěna požadovaná těsnost. Postup montáže podle variant A, B,C. Varianta A: Spojení trub SPIRO vnitřní spojkou (viz obr. 1) - do trouby SPIRO nasunout vnitřní spojku - dorazit na signu, troubu se spojkou svrtat cca 15 mm od konce trouby a zajistit nerezovými jednostrannými nýty s trnem, potom na spojku nasunout další troubu SPIRO a spojit stejným způsobem, spoj utěsnit 2x ovinutím samolepící těsnící páskou z PVC. Varianta B: Spojení trub SPIRO s tvarovkou (viz obr. 2) - do trouby SPIRO nasunout hrdlo tvarovky - dorazit na signu, troubu s hrdlem svrtat cca 15 mm od konce trouby a zajistit nerezovými jednostrannými nýty s trnem, potom na druhé hrdlo tvarovky nasunout další troubu SPIRO a spojit stejným způsobem, každý spoj utěsnit 2x ovinutím samolepící těsnící páskou z PVC. Varianta C: Spojení tvarovek SPIRO vnější spojkou (viz obr. 3) - na hrdlo tvarovky SPIRO nasunout spojku vnější - dorazit na signu, tvarovku se spojkou svrtat cca 15 mm od konce spojky a zajistit nerezovými jednostrannými nýty s trnem, potom do spojky nasunout hrdlo další tvarovky a spojit stejným způsobem, každý spoj utěsnit 2x ovinutím samolepící páskou z PVC

6 4.2.2 Je zakázané díly trub SPIRO spojovat na zemi v dlouhé trasy a tyto trasy potrubí následně zvedat a zavěšovat Montáž musí provádět odborná firma. 4.3 Zavěšování Trouby SPIRO je možné instalovat ve vodorovné i svislé poloze. Typ a způsob zavěšení - kotvení určuje projektant. Doporučená rozteč závěsů je 2 až 5 m pro varianty A, B, C Vzdálenost zavěšení (rozteče závěsů) určuje projektant podle situace na stavbě, podle velikosti, průřezu a váhy potrubí Za bezpečné uložení (zavěšení) potrubí a příslušenství odpovídá projektant spolu s montážním závodem (resp. s odbornou montážní firmou). 1. Vnitřní spojka Jmenovitý průměr Počet nýtů 2. Trouba SPIRO 80 až Nýt s trnem 355 až Samolepící těsnící páska Obr. 1 Spojení trub SPIRO vnitřní spojkou - 4 -

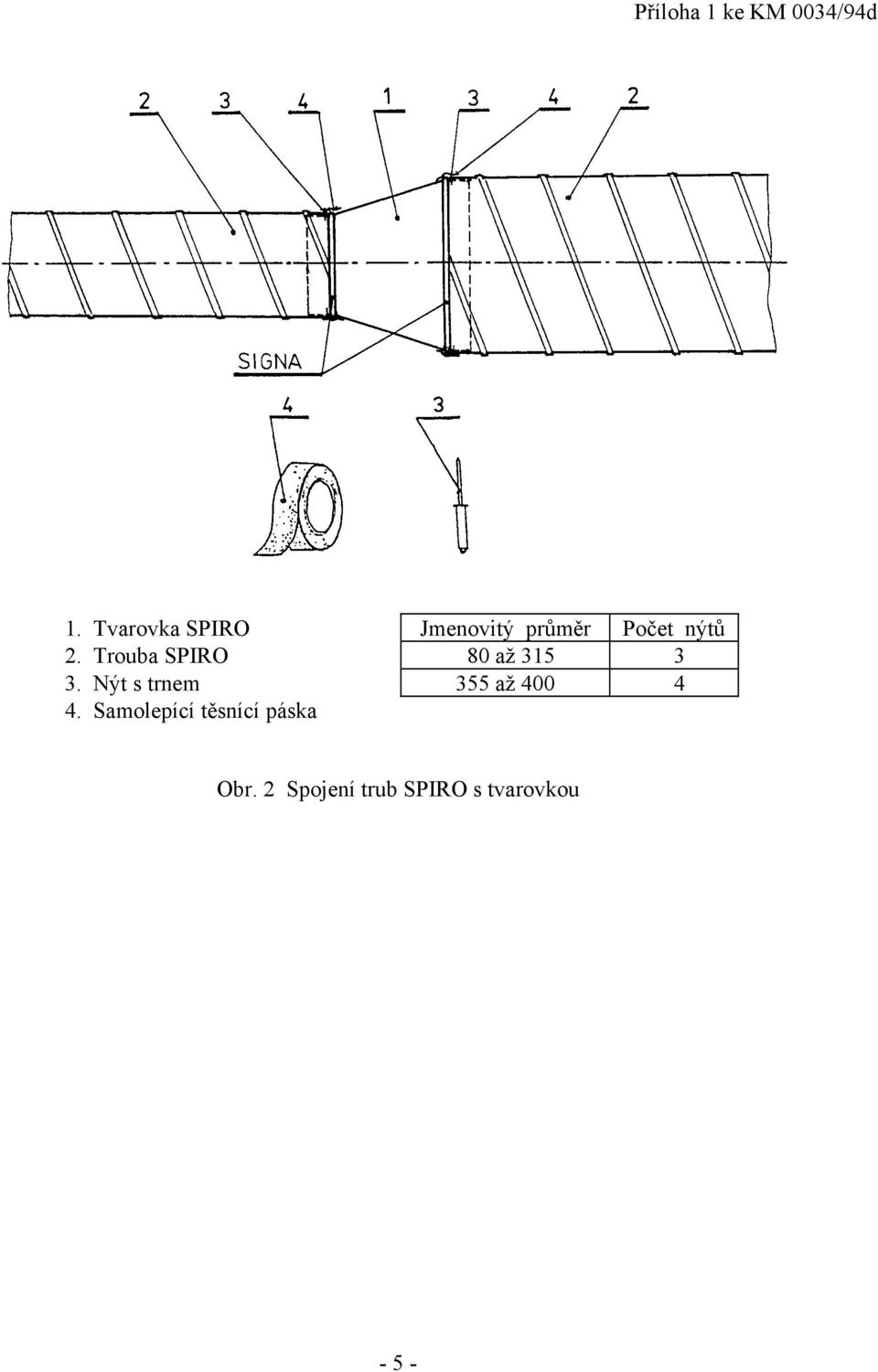

7 1. Tvarovka SPIRO Jmenovitý průměr Počet nýtů 2. Trouba SPIRO 80 až Nýt s trnem 355 až Samolepící těsnící páska Obr. 2 Spojení trub SPIRO s tvarovkou - 5 -

8 1. Vnější spojka Jmenovitý průměr Počet nýtů 2. Tvarovka SPIRO 80 až Nýt s trnem 355 až Samolepící těsnící páska Obr. 3 Spojení tvarovek SPIRO vnější spojkou 5 PROVOZ 5.1 Do provozu se uvádí klimatizační zařízení jako celek. 6 ÚDRŽBA A OPRAVY 6.1 V případech, kdy vzdušina obsahuje velké množství prachových částic (např. textilní průmysl), nebo kdy vlhkost vzdušiny je na rosném bodě, je nutné kontrolovat stav potrubí a provést jeho čištění od usazenin (jak často určuje projekt) min. však 1 x za rok. 6.2 Opravy potrubí se neprovádí (eventuelně formou výměny dílů potrubí, tyto díly musí být dodatečně objednány)

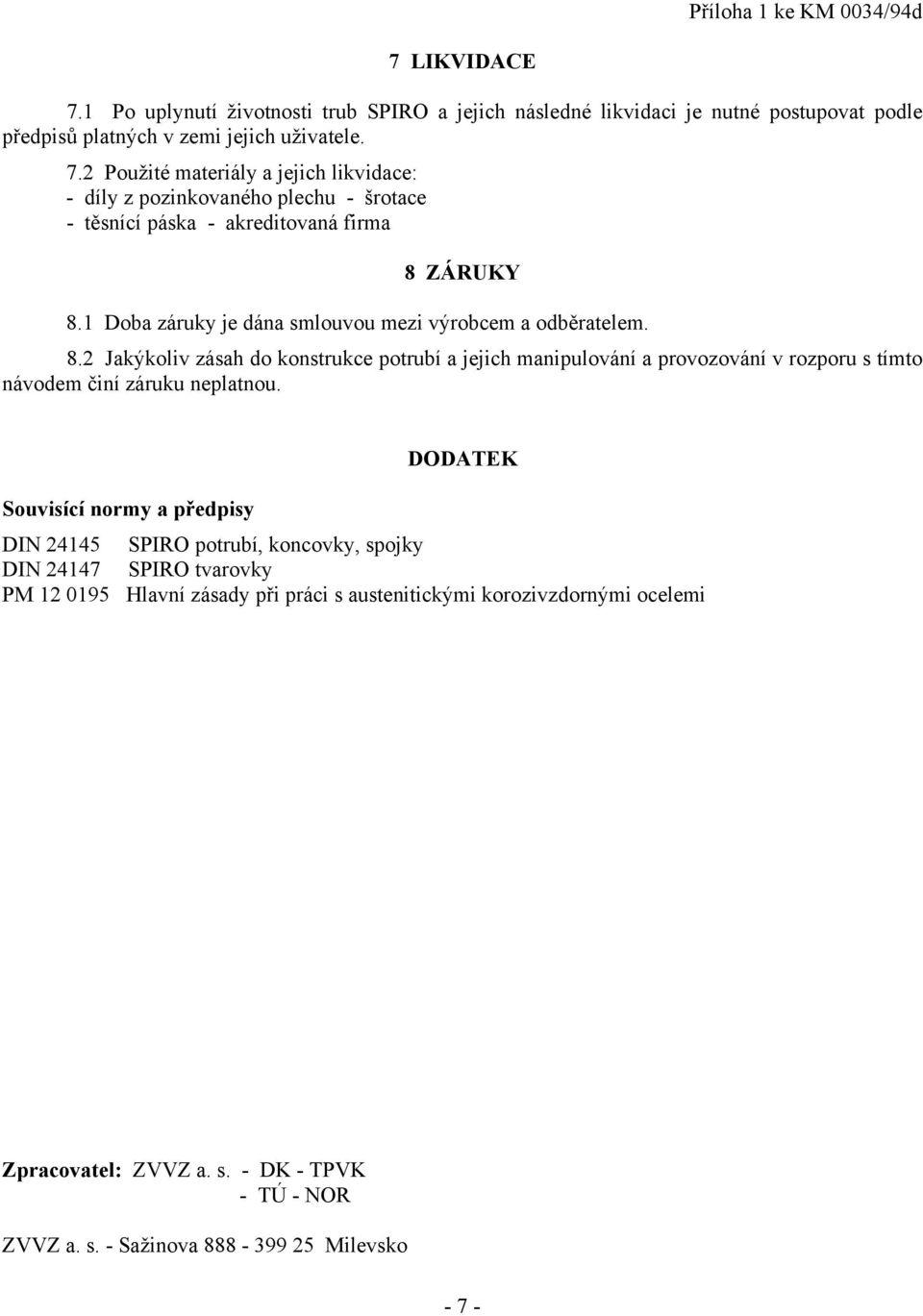

9 7 LIKVIDACE 7.1 Po uplynutí životnosti trub SPIRO a jejich následné likvidaci je nutné postupovat podle předpisů platných v zemi jejich uživatele. 7.2 Použité materiály a jejich likvidace: - díly z pozinkovaného plechu - šrotace - těsnící páska - akreditovaná firma 8 ZÁRUKY 8.1 Doba záruky je dána smlouvou mezi výrobcem a odběratelem. 8.2 Jakýkoliv zásah do konstrukce potrubí a jejich manipulování a provozování v rozporu s tímto návodem činí záruku neplatnou. DODATEK Souvisící normy a předpisy DIN SPIRO potrubí, koncovky, spojky DIN SPIRO tvarovky PM Hlavní zásady při práci s austenitickými korozivzdornými ocelemi Zpracovatel: ZVVZ a. s. - DK - TPVK - TÚ - NOR ZVVZ a. s. - Sažinova Milevsko - 7 -
