1 1. PREAMBULE Tento elaborát slouží jako podklad pro veškeré náležitosti spojené s přípravou, zadáním a provedením opravy-sanace vnitřního líce a vnitřních stavebních konstrukcí akumulačních komor vodojemu Humpolec 2 x m 3. Součástí tohoto elaborátu je: 1. Znalecký posudek č (pro pravou komoru) a (pro levou komoru). (Zpracoval Technický a zkušební ústav stavební Praha, pobočka Brno, průzkum proveden dne 5.3. a ). Tento elaborát nemůže být pro výše uvedené účely používán samostatně bez výše uvedené přílohy. Uchazeč bude při vypracování nabídky vycházet z parametrů a výměr daných v bodu 4 tohoto elaborátu (Popis sanačních prací a dodávek včetně jejich rozsahu). Podmínkou pro provedení sanace akumulační komory je použití uceleného certifikovaného sanačního systému (tj. vzájemně kompatibilních složek sanačního systému pro pasivaci výztuže, adhezní můstek, reprofilaci a sekundární ochranu). Veškeré vrstvy sanačního systému budou nanášeny výlučně strojně (příp. v závěrečné fázi aplikovány stříkáním tzv. sprej - struktura). Ruční aplikace materiálů není povolena. Dilatace dle technické specifikace sanačního systému. Uchazeč doloží pro výše uvedenou akci Písemné potvrzení výhradního zastoupení dodavatele sanačního systému v ČR o cílené dodávce materiálů. Konečná uzavírací sekundární ochrana bude splňovat podmínky zákona č. 258/2000 Sb. (Zákon o ochraně veřejného zdraví a o změně některých souvisejících zákonů ( 5) výrobky přicházející do přímého styku s pitnou a surovou vodou, chemické látky, chemické přípravky a vodárenské technologie) odst. 2. Toto bude součástí nabídky. 2. OBECNĚ Elaborát je členěn na: Popis přípravných, souvisejících a dokončujících prací a dodávek Popis sanačních prací a dodávek včetně jejich rozsahu Výkresy (tvoří přílohu tohoto elaborátu) 3. POPIS PŘÍPRAVNÝCH, SOUVISEJÍCÍCH A DOKONČUJÍCÍCH PRACÍ A DODÁVEK 3.1 Vybudování, provozování a zrušení nutného zařízení staveniště (podklady viz příloha č. 2). Uchazeč se během nabídkového řízení detailně obeznámí s výškovou a polohovou situací stavby co do přísunu materiálu, dosahových vzdáleností, odvozu zbytků, vybouraného materiálu atd., tak, aby tyto souvislosti byly zahrnuty do celkového rozsahu díla ve všech aspektech. 2

2 3.2 Provedení montážních otvorů přes strop do obou akumulačních komor nutných pro provedení díla. Uchazeč se v nabídkovém řízení obeznámí se ztíženou možností dojezdu jeřábu či jiné náhradní mechanizace pro vyzdvižení stropních panelů. Toto bude pro každou komoru zahrnovat demontáž jednoho kusu stropního panelu šířky 1,2 m, délky 5,6 m, tl. 0,25 m. Veškeré práce nad komorami budou prováděny ručně bez použití mechanizace (zejména zemní práce). Celkem se jedná o provedení dvou ks otvorů skrývka trávy, drnů a ornice tl. cca 50 cm v ploše 7 x 3 m, přemístění do nezbytné vzdálenosti od budoucího montážního otvoru odstranění stávající bet. mazaniny tl. 3 cm nad izolací odstranění izolace proti vodě (1 x těžká lepenka) v ploše 6 x 2 m vybourání nebo prořezání spár mezi panelem a okolím tak, aby panel k vyzdvižení byl separován od sousedních panelů vyzdvižení panelu a jeho uložení v nezbytné vzdálenosti od otvoru tak, aby nebyl porušen, jeho otočení tak, aby jeho spodní líc mohl být před vrácením zasanován provizorní ohrazení otvoru a zajištění jeho obvodu proti průniku srážkové vody a sesuvu pevných částí či materiálu do vodojemu, provedení provizorního lehce demontovatelného krytu montážního otvoru proti dešti opatřeného zateplením v případě provádění prací přes zimní období zpětné zakrytí otvoru a uvedení do původního stavu včetně provedení hlazeného povrchu pod novou izolaci, Np, nové izolace proti vodě (2 x Polyelast Extra) její ochrany, ohumusování a osetí po ukončení prací v komoře Poznámka: Bod 3.2 je striktně vyžadován. 3.3 Provedení 2 ks větracích otvorů přes strop do každé akumulační komory vodojemu včetně jejich technického vybavení. Poloha otvorů bude zajišťovat rovnoměrné větrání vnitřního prostoru vodojemu.toto bude pro každý otvor zahrnovat: skrývku ornice, demontáž jednotlivých vrstev pláště dle popisu v bodu 3.2 v ploše nezbytně nutné tak, aby mohl být proveden otvor přes panel průměru 30 cm vybourání otvoru přes panel průměru 30 cm tak, aby nebyla porušena výztuž panelu ohrazení a překrytí otvoru podle bodu osazení ventilátoru do otvoru a jeho provozování po dobu nezbytnou pro provedení díla zpětné uzavření otvorů (zabetonováním) a jejich uvedení do původního stavu včetně ohumusování a osetí Poznámka: Uchazeč zváží (na základě vlastní erudice) nezbytnost provedení větracích otvorů a následného nuceného větrání vodojemu popsaných v bodu 3.3. Uchazeč dále v rámci tohoto bodu zváží nutnost zahrnout do systému větrání i ohřev nasávaného vzduchu v případě provádění prací v zimním období. Objednatel upozorňuje, že nebude akceptovat časovou prodlevu v plnění díla z důvodu nízkých teplot a následné kondenzace na povrchu sanovaných ploch. 3

3 3.4 Lešení - montáž a demontáž celoplošného prostorového trubkového lešení včetně nezbytných doplňků, jeho nezbytné přestavby, posuny a úpravy - vše v rozsahu nutném pro provedení díla a jeho průběžnou kontrolu ze strany objednatele, pronájem lešení na dobu nutnou k provedení díla. Zahrnuje mimo jiné: provedení úprav stávajících konstrukcí vodojemu nutných pro montáž lešení, oprav těchto úprav po demontáži lešení tak, aby povrch konstrukcí vodojemu nebyl narušen provedenými úpravami (rozsah těchto úprav není zahrnut do popisu rozsahu samotných sanačních prací vodojemu) montáž, demontáž a pronájem prostorového plošného pevného lešení. Toto bude striktně zahrnovat jednak pevnou pracovní plošinu na celou půdorysnou plochu akumulační komory ve výšce 190 cm pod spodním lícem stropních panelů, jednak pevné pracovní plošiny kolem všech stěn a kolem sloupů šířky 150 cm, výškově maximálně po 2 metrech. Tento výše požadovaný rozsah pevných pochůzích pracovních plošin bude ponechán bez přestavování či přemisťování po celou dobu provádění prací na stropu, stěnách a sloupech komory. Poznámka: Z důvodu požadavku na jednotnou kvalitu prací a možnost průběžné kontroly nepřipouští zadavatel použití posuvného (pojízdného) lešení. 3.5 Osvětlení celého vnitřního prostoru vodojemu v dostatečné intenzitě po dobu provádění díla a po dobu provádění zkoušek. Striktně je požadováno rovnoměrné rozmístění minimálně 6 ks halogenových svítidel po celém půdorysu komory. Ovládání těchto svítidel bude umístěno u vstupu do akum. komory. 3.6 Filtrace a čištění odpadních vod vzniklých prováděním díla. Zhotovitel provede následující opatření, která jsou v rozsahu zde uvedeném považována za minimální: 3.6.1Osazení přepadové stěny a síta do jímky uvnitř komory. Před odtokem z komory bude před zahájením prací provedena přepadová stěna výšky 40 cm doplněná na přepadu sítem s oky max. 1 mm. Opatření musí zabránit odplavování materiálů a hmot vzniklých během bouracích a sanačních pracích do kanalizace. 4. POPIS SANAČNÍCH PRACÍ A DODÁVEK VČETNĚ JEJICH ROZSAHU 4.1 Průvlaky Popis sanace (Železobetonové prefabrikáty v obou směrech, bez dodatečné povrchové úpravy.) Oplach celého povrchu tlakovou vodou Osekání (pneu kladivem, ručně,...) zdegradovaných betonů na zdravý materiál; odbourání krycích vrstev betonů kolem zkorodované výztuže, obnažení této výztuže tak, aby bylo možné provést následné kvalitní očištění a pasivaci celého povrchu korozí zasažené výztuže; osekání tvarových a jiných anomálií 4

4 z povrchu tak, aby mohlo být následnými kroky (reprofilací) dosaženo hladkých, lehce zvlněných povrchových ploch bez náhlých a ostrých výstupků, přetoků a pod, vybourání svislých a vodorovných dutých spár, odvoz suti do 10 km a uložení na skládce včetně poplatku za skládku Příprava celého povrchu pomocí vysokotlakého vodního paprsku (VVP) s abrazivem (pískem) a bez abraziva tak, aby byla kompletně odstraněna povrchová zdegradovaná vrstva betonu do hloubky 2-3 mm. Tímto způsobem bude současně očištěna výztuž zasažená korozí a obnažená podle bodu (Stupeň čistoty výztuže pro aplikaci pasivace a způsob jejího dosažení - v případě jiného čištění než VVP + abrazivo - navrhne uchazeč v nabídce v souladu s technickými parametry a požadavky použitého sanačního systému) Antikorozní ochrana výztuže obnažené a očištěné podle bodů a Reprofilace průřezů, vysekaných částí a povrchů do původních tvarů s opravami původních anomálií (odsekaných či jinak odstraněných podle bodu ) tak, aby vznikly buď rovinné plochy nebo volně zvlněné plochy bez náhlých změn či zlomů, ostrých výdutí a výstupků. Zaplnění místně otevřených vodorovných spár mezi průvlaky a stropními panely. Vytvoření fabionů ve styku průvlaků a stropních panelů Celoplošné vystěrkování povrchu celkové minimální tloušťky 10 mm Konečná celoplošná povrchová sekundární úprava minimální tloušťky 3mm. Rozsah sanace (výměry) Celková délka průvlaků jedné komory: podélný průvlak 25,2 m příčné průvlaky 38,8 m Celková pohledová plocha průvlaků jedné komory 115 m 2 Celková délka vodorovných spár mezi průvlaky a panely jedné komory 64 x 2 = 128 m Sanace uvedeny ve formátu Pravá komora / Levá komora plocha povrchu k opláchnutí 115 / 115 m osekání, odbourání betonů, obnažení výztuže, odvoz suti do 10 km a uložení na skládce včetně poplatku za skládku vybourání betonů kolem třmínků, obnažení třmínků hl. 25 mm, š. 50 mm 296 / 272 m vybourání betonů kolem podélné výztuže, obnažení výztuže hl. 50 mm, š. 70 mm 21 / 16 m 5

5 vybourání nekvalitních betonů do hl. 10 mm 16 / 14 m osekání nerovností a ostrých hran a anomálií betonu - hl. 10 mm 5 / 5 m vyčištění vodorovných spár mezi průvlaky a panely hl. 30 mm, š. 15 mm 110 / 95 m vyčištění svislých spár mezi průvlaky hl. 50 mm, š. 30 mm 5/ 5 m očištění VVP + abrazivo očištění betonových ploch očištění koroze výztuže 115 / 115 m 2 19 / 17 m antikorozní ochrana výztuže 19 / 17 m reprofilace hloubka 25 mm, šířka 50 mm (podle bodu ) 296 / 272 m mm, 70 mm ( ) 21 / 16 m mm ( ) 16 / 14 m mm, 15 mm ( spáry) 110 / 95 m mm, 30 mm 5 / 5 m fabion (požlábek) φ 100 mm ve styku průvlak x strop 128 / 128 m Stěrka tl.minimálně 10 mm Konečná sekund. úprava tl. minimálně 3 mm (nástřik) 115 / 115 m / 115 m Sloupy (včetně hlavic a patek) Popis sanace (Staveništní železobetonové, subtilní křivolaké prefabrikáty, chybně provedené co do kvality bednění. Tvoří jeden prvek s kónicky rozšířenými hlavicemi. Pozor, při bouracích pracích nutno postupovat velmi citlivě a jemně. Sloupy osazeny do kalichů patek. Zalití kalichů nekvalitní, ponechány dřevěné klíny.) Oplach celého povrchu tlakovou vodou. 6

6 Osekání (pneu kladivem, ručně,...), odbourání krycích vrstev betonů kolem zkorodované výztuže, obnažení této výztuže tak, aby bylo možné provést následné kvalitní očištění a pasivaci celého povrchu korozí zasažené výztuže; osekání tvarových a jiných anomálií z povrchu (přetoků na hranách sloupů) tak, aby mohlo být následnými kroky (reprofilací) dosaženo hladkých, lehce zvlněných povrchových ploch bez náhlých a ostrých výstupků, přetoků apod., odvoz suti do 10 km a uložení na skládce včetně poplatku za skládku Příprava celého povrchu pomocí vysokotlakého vodního paprsku (VVP) s abrazivem (pískem) a bez abraziva tak, aby byla kompletně odstraněna povrchová zdegradovaná vrstva betonu do hloubky 3-4 mm. Tímto způsobem bude současně očištěna výztuž zasažená korozí a obnažená podle bodu (Stupeň čistoty výztuže pro aplikaci pasivace a způsob jejího dosažení - v případě jiného čištění než VVP + abrazivo - navrhne uchazeč v nabídce v souladu s technickými parametry a požadavky použitého sanačního systému) Antikorozní ochrana výztuže obnažené a očištěné podle bodů a Reprofilace průřezů, vysekaných částí a povrchů do původních tvarů s opravami původních anomálií (odsekaných či jinak odstraněných podle bodu ) tak, aby vznikly buď rovinné plochy nebo volně zvlněné plochy bez náhlých změn či zlomů, ostrých výdutí a výstupků. Reprofilace kolem uložení průvlaků na hlavice sloupů tak, aby tato reprofilace tvořila přechodový oblouk mezi svislým lícem hlavic sloupů a vodorovným spodním lícem průvlaků. Stejně provést oblouk ve styku sloup x patka Celoplošné strojní vystěrkování povrchu celkové minimální tloušťky 10 mm Konečná celoplošná povrchová sekundární úprava minimální tloušťky 3 mm Rozsah sanace (výměry) Celková pohledová plocha sloupů jedné komory: sloupy 23 m 2 hlavice 7 m 2 patky 13 m plocha povrchu k opláchnutí 43 / 43 m osekání, odbourání betonů, obnažení výztuže, odvoz suti do 10 km, uložení na skládce včetně poplatku za skládku vybourání betonů kolem třmínků, obnažení výztuže hl. 25 mm, š. 50 mm 19 / 14 m vybourání betonů kolem podélné výztuže, obnažení hl. 50 mm, š. 50 mm 6 / 5 m osekání nerovností, ostrých hran a anomálií betonu - hl.10 mm 7 / 6 m Vybourání betonů kolem zvedacích háků 70x70x50 mm + odřezání háků ø20 7

7 32 / 32 ks očištění VVP + abrazivo očištění betonových ploch 43 / 43 m očištění koroze výztuže 2 / 1,5 m antikorozní ochrana výztuže 2 / 1,5 m reprofilace hloubka 25 mm, šířka 50 mm (podle bodu ) 19 / 14 m mm, 50 mm ( ) 6 / 5 m mm ( ) 7 / 6 m , 70 x 70 mm ( ) 32 / 32 ks požlábek φ 100 mm ve styku hlava sloupu x průvlak 14 / 14 m dtto ve styku sloup x patka 23 / 23 m stěrka tl.minimálně 10 mm 43 / 43 m konečná úprava tl. minimálně 3 mm 43 / 43 m Stropní panely Popis sanace (Železobetonové prefabrikáty š. 1,2 m, bez povrchové úpravy) Oplach celého povrchu tlakovou vodou Vybourání krycích vrstev betonů kolem zkorodované výztuže, obnažení této výztuže tak, aby bylo možné provést její následné očištění a pasivaci. Odsekání různých povrchových anomálií v betonu pro následnou reprofilaci. Vyčištění a vysekání uvolněných spár mezi panely + spár mezi panely a stěnami, odvoz suti do 10 km a uložení na skládce včetně poplatku za skládku Příprava celého povrchu pomocí kombinace vysokotlakého vodního paprsku (VVP) s abrazivem (pískem) a VVP bez abraziva tak, aby byla kompletně odstraněna různorodá (co do kvality) povrchová vrstva betonů tl. 1 2 mm. Tímto způsobem bude současně očištěna výztuž zasažená korozí a obnažená podle bodu (Stupeň čistoty výztuže pro aplikaci pasivace a způsob jejího dosažení - v případě jiného čištění než VVP + abrazivo navrhne uchazeč v nabídce v souladu s technickými parametry a požadavky použitého sanačního systému) Antikorozní ochrana výztuže obnažené a očištěné podle bodu Reprofilace průřezů, vysekaných částí a povrchů do původních tvarů. Zaplnění spár mezi panely Reprofilace výškových anomálií mezi jednotlivými panely Celoplošné strojní vystěrkování povrchu celkové minimální tl. 10 mm Konečná celoplošná povrchová sekundární úprava minimální tloušťky 3mm. 8

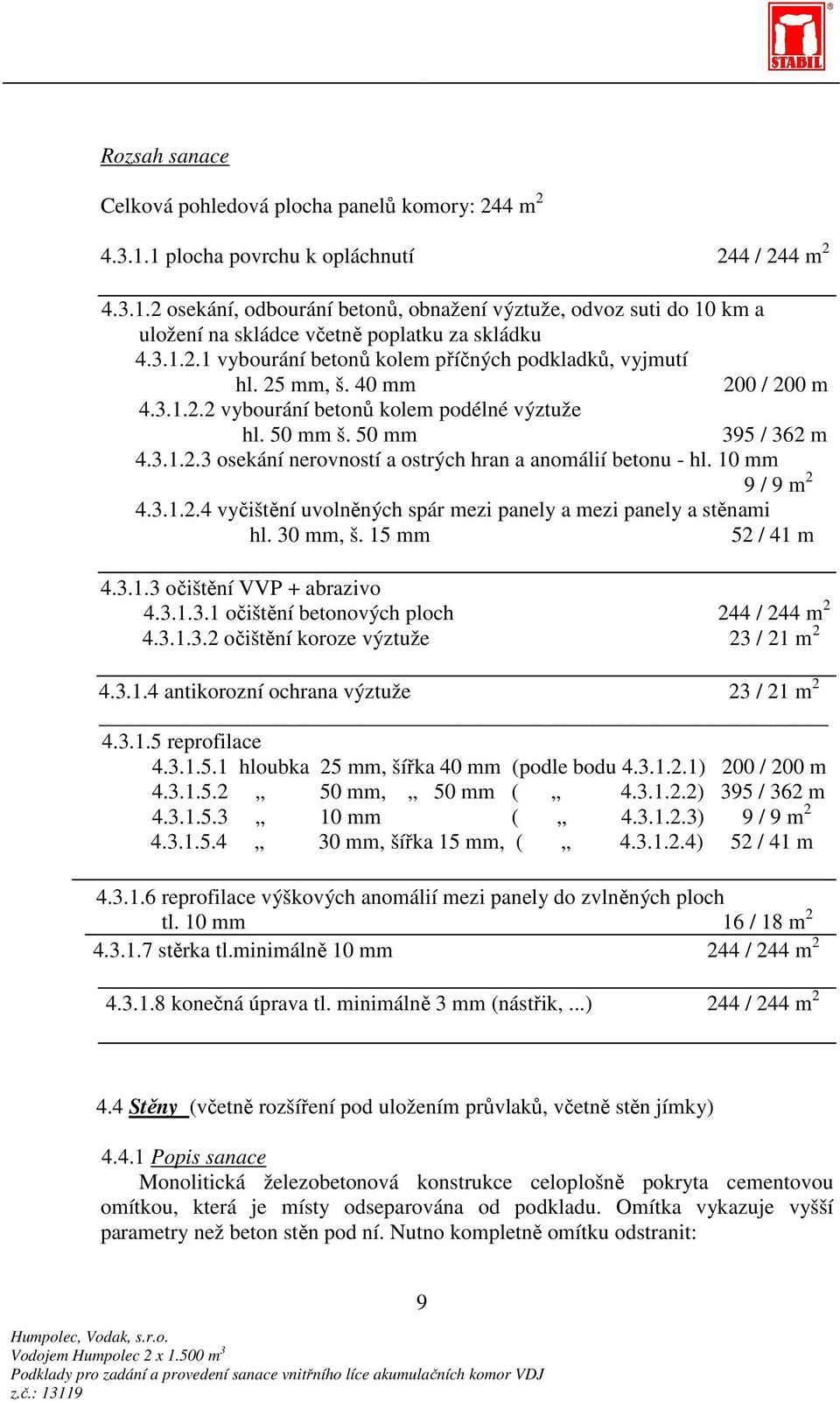

8 Rozsah sanace Celková pohledová plocha panelů komory: 244 m plocha povrchu k opláchnutí 244 / 244 m osekání, odbourání betonů, obnažení výztuže, odvoz suti do 10 km a uložení na skládce včetně poplatku za skládku vybourání betonů kolem příčných podkladků, vyjmutí hl. 25 mm, š. 40 mm 200 / 200 m vybourání betonů kolem podélné výztuže hl. 50 mm š. 50 mm 395 / 362 m osekání nerovností a ostrých hran a anomálií betonu - hl. 10 mm 9 / 9 m vyčištění uvolněných spár mezi panely a mezi panely a stěnami hl. 30 mm, š. 15 mm 52 / 41 m očištění VVP + abrazivo očištění betonových ploch 244 / 244 m očištění koroze výztuže 23 / 21 m antikorozní ochrana výztuže 23 / 21 m reprofilace hloubka 25 mm, šířka 40 mm (podle bodu ) 200 / 200 m mm, 50 mm ( ) 395 / 362 m mm ( ) 9 / 9 m mm, šířka 15 mm, ( ) 52 / 41 m reprofilace výškových anomálií mezi panely do zvlněných ploch tl. 10 mm 16 / 18 m stěrka tl.minimálně 10 mm 244 / 244 m konečná úprava tl. minimálně 3 mm (nástřik,...) 244 / 244 m Stěny (včetně rozšíření pod uložením průvlaků, včetně stěn jímky) Popis sanace Monolitická železobetonová konstrukce celoplošně pokryta cementovou omítkou, která je místy odseparována od podkladu. Omítka vykazuje vyšší parametry než beton stěn pod ní. Nutno kompletně omítku odstranit: 9

9 - buď ručně pneumatickými kladivy s následným otryskáním obnažených betonových povrchů pomocí VVP - nebo omítku jedním krokem odstranit např. aqua katrem. Projekt uvažuje první variantu, která spoří sanační hmoty na úkor zvýšeného rozsahu manuální práce Oplach celého povrchu tlakovou vodou Odbourání krycích vrstev betonů kolem zkorodované výztuže, obnažení této výztuže tak, aby bylo možné provést následné kvalitní očištění a pasivaci celého povrchu korozí zasažené výztuže; vybourání nekvalitních betonů, odsekání tvarových nelinearit, ostrých výstupků a hran (tak, aby následnou reprofilací bylo dosaženo rovinných nebo volně zvlněných ploch bez náhlých změn, zlomů, ostrých výstupků a jiných anomálií na povrchu stěn). Odbourání betonů kolem vystupujících ponechaných rádlovacích drátů a jejich odpálení. Lokální vyčištění a vysekání vodorovné spáry mezi stěnami a stropními panely (přetoky podlití, dutiny, nerovnosti a jiné anomálie) je zahrnuto v bodu Odvoz suti do 10 km a uložení na skládce včetně poplatku za skládku Příprava celého povrchu pomocí pneumatických bouracích kladiv tak, aby byla kompletně odbourána vrstva cementové omítky tl mm. Následně pomocí vysokotlakého vodního paprsku (VVP) s abrazivem (pískem) a bez abraziva bude kompletně odstraněna povrchová zdegradovaná vrstva betonu tl 4 5 mm. Přitom nesmí dojít k porušení hlubších zdravých míst betonu. Tímto způsobem bude současně očištěna výztuž zasažená korozí a obnažená podle bodu (Stupeň čistoty výztuže pro aplikaci pasivace a způsob jejího dosažení - v případě jiného čištění než VVP + abrazivo navrhne uchazeč v nabídce v souladu s technickými parametry a požadavky použitého sanačního systému) Antikorozní ochrana výztuže obnažené a očištěné podle bodů a Reprofilace betonových průřezů a vysekaných částí do nuly. Lokální zaplnění spár mezi stěnami a stropními panely je zahrnuto v bodu Celoplošné strojní vystěrkování povrchu tl. 10 mm Konečná celoplošná povrchová sekundární úprava minimální tloušťky 3 mm Rozsah sanace (výměry) Celková pohledová plocha stěn komor včetně stěn jímek a rozšíření pod průvlaky 473 / 473 m plocha povrchu k opláchnutí 473 / 473 m vybourání betonů, odvoz suti do 10 km a uložení na skládce včetně poplatku za skládku odbourání krycích vrstev betonů kolem zkorodované výztuže hl. 25 mm, š. 50 mm 25 / 25 m vybourání nekvalitních povrchových betonů 10

10 hl. 15 mm 85 / 98 m odbourání přetoků z bednění hl. 10 mm, š. 10 mm 7 / 7 m odbourání betonů kolem trnů φ 6 mm a jejich odpálení hl. 30 mm, 40 x 40 mm 150 / 150 ks očištění VVP + abrazivo odbourání cementové omítky bouracími kladivy tl. 10~15 mm 473 / 473 m otryskání betonových ploch VVP tl. 4 5 mm 473 / 473 m očištění koroze výztuže 1,5 / 1,5 m antikorozní ochrana výztuže 1,5 / 1,5 m reprofilace hloubka 25 mm, šířka 50 mm (viz. bod ) 25 / 25 m mm ( ) 85 / 85 m mm, 40 x 40 mm ( ) 150 / 150 ks oblouk φ 100 mm ve styku stěn a stropu a v rozích stěn 98 / 98 m požlábek φ 100 mm ve styku stěn a dna 75 / 75 m stěrka tl min. 10 mm 473 / 473 m konečná úprava tl. min. 3 mm (nástřik,...) 473 / 473 m Dno (včetně dna jímky a schodiště do jímky) Popis sanace Bourací práce, předúprava povrchu Odfrézování stávajícího povrchového cementového potěru v celé ploše do hloubky 5 8 mm. Požaduje se strojní odfrézování povrchu a následné vyčištění pomocí VVP. V místech nedostupných fréze bude nutno provést ruční dobourání a dočištění. Vybourání místních dutých podpovrchových anomálií do hloubky 50 mm. Odvoz suti do 10 km a uložení na skládce včetně poplatku za skládku Dobetonovat dutiny po vybouraných podpovrchových anomáliích (betonová mazanina B15 tl. 50 mm). Povrch dna znivelovat. Vyřezat a vybourat nové kanálky š. 300 mm do hl. 10~100 mm do spádu, dobetonovat dno kanálků do spádu betonová mazanina B15 tl. 20~80 mm, š. 300 mm, stěny kanálů zabednit v= 20~80 mm + zabetonovat B15 tl. 30~50 mm, hrany po celé délce po zatuhnutí zaoblit. Dobetonovat část dna komory spádovou betonovou mazaninou B15 tl mm. Hotový a zatvrdlý povrch přetryskat VVP Celoplošné strojní vystěrkování dna stěrkou - tl. 8 mm Konečná celoplošná povrchová sekundární úprava minimální tloušťky 3mm. 11

11 Rozsah sanace Celková plocha dna komor 280 / 280 m vybourání potěrů a betonů a předúprava povrchů, odvoz suti do 10 km a uložení na skládce včetně poplatku za skládku odfrézování povrchu potěrů dna tl. 5 8 mm 280 / 280 m otryskání opraveného bet. povrchu VVP 95 / 95 m vybourání dutých podpovrchových anomálií tl. 50 mm 5 / 5 m Úprava odtokových poměrů dna Dobetonování dutin po vybourání anomálií 5 / 5 m Vyřezání nových kanálů hl. 100 mm 70 / 70 m Vybourat dno kanálů mezi řezy hl mm 2 / 2 m Vytvoření nových kanálků z betonu B 15 vč. bednění 35 / 35 m Spádová mazanina B 15 na části dna tl mm 95 / 95 m stěrka tl. 8 mm 280 / 280 m konečná úprava tl. minimálně 3 mm (nástřik,...) 280 / 280 m Úprava stávajícího nerez potrubí v komorách Demontáž potrubí v rozsahu: - 6 (PK) / 6 (LK) ks přírubových spojů potrubí (6 x 2) x 8 = 48 šroubů - 8 / 7 ks nerez konzol ze zdí vynášejících potrubí (8 + 7) x 2 = 30 ks kotev ve zdi - 6 / 7 ks nerez sloupků kotvených do podlahy (6 + 7) x 4 = 52 ks kotev ve dnu - po demontáži potrubí i s kotvami a spojovacími prvky přesunout mimo komoru, uskladnit v areálu Zpětná montáž potrubí včetně nutných délkových a jiných úprav konzol a sloupků, dodávka nových nerezových kotev M ks 4.7 Úprava stávajícího nerezového výlezového žebříku Demontáž stávajícího žebříku v rozsahu: - 10 / 10 ks nerez konzol ( ) x 2 = 40 ks kotev ve zdi - rozřezat žebřík na tři díly - přemístit mimo komoru, uskladnit v areálu 12
