Combo Scanner I. Uživatelská příručka

Transkript

1 Combo Scanner I Uživatelská příručka

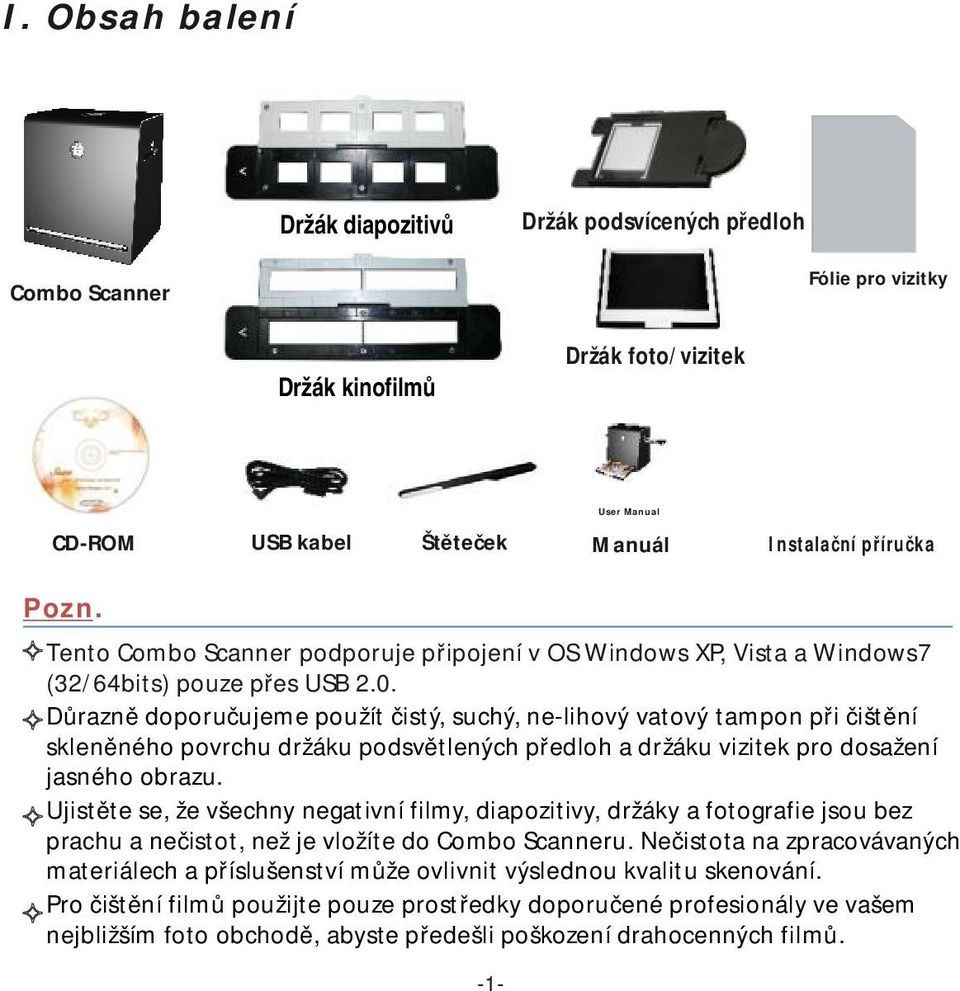

2 I. Obsah balení Držák diapozitivů Držák podsvícených předloh Combo Scanner Fólie pro vizitky Držák kinofilmů Držák foto/vizitek Combo Scanner I User Manual Combo Scanner I Quick Installation Guide CD-ROM USB kabel Štěteček Manuál Instalační příručka Pozn. Tento Combo Scanner podporuje připojení v OS Windows XP, Vista a Windows7 (32/64bits) pouze přes USB 2.0. Důrazně doporučujeme použít čistý, suchý, ne-lihový vatový tampon při čištění skleněného povrchu držáku podsvětlených předloh a držáku vizitek pro dosažení jasného obrazu. Ujistěte se, že všechny negativní filmy, diapozitivy, držáky a fotografie jsou bez prachu a nečistot, než je vložíte do Combo Scanneru. Nečistota na zpracovávaných materiálech a příslušenství může ovlivnit výslednou kvalitu skenování. Pro čištění filmů použijte pouze prostředky doporučené profesionály ve vašem nejbližším foto obchodě, abyste předešli poškození drahocenných filmů. -1-

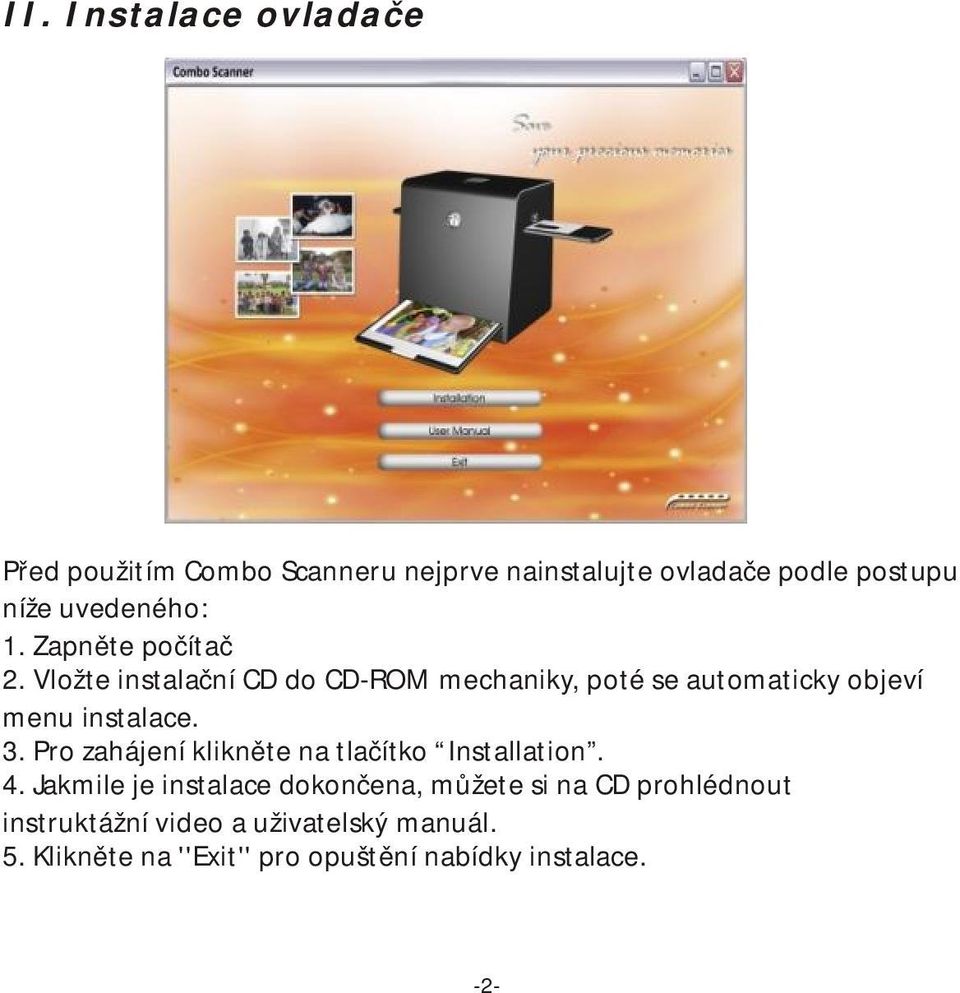

3 II. Instalace ovladače Před použitím Combo Scanneru nejprve nainstalujte ovladače podle postupu níže uvedeného: 1. Zapněte počítač 2. Vložte instalační CD do CD-ROM mechaniky, poté se automaticky objeví menu instalace. 3. Pro zahájení klikněte na tlačítko Installation. 4. Jakmile je instalace dokončena, můžete si na CD prohlédnout instruktážní video a uživatelský manuál. 5. Klikněte na ''Exit'' pro opuštění nabídky instalace. -2-

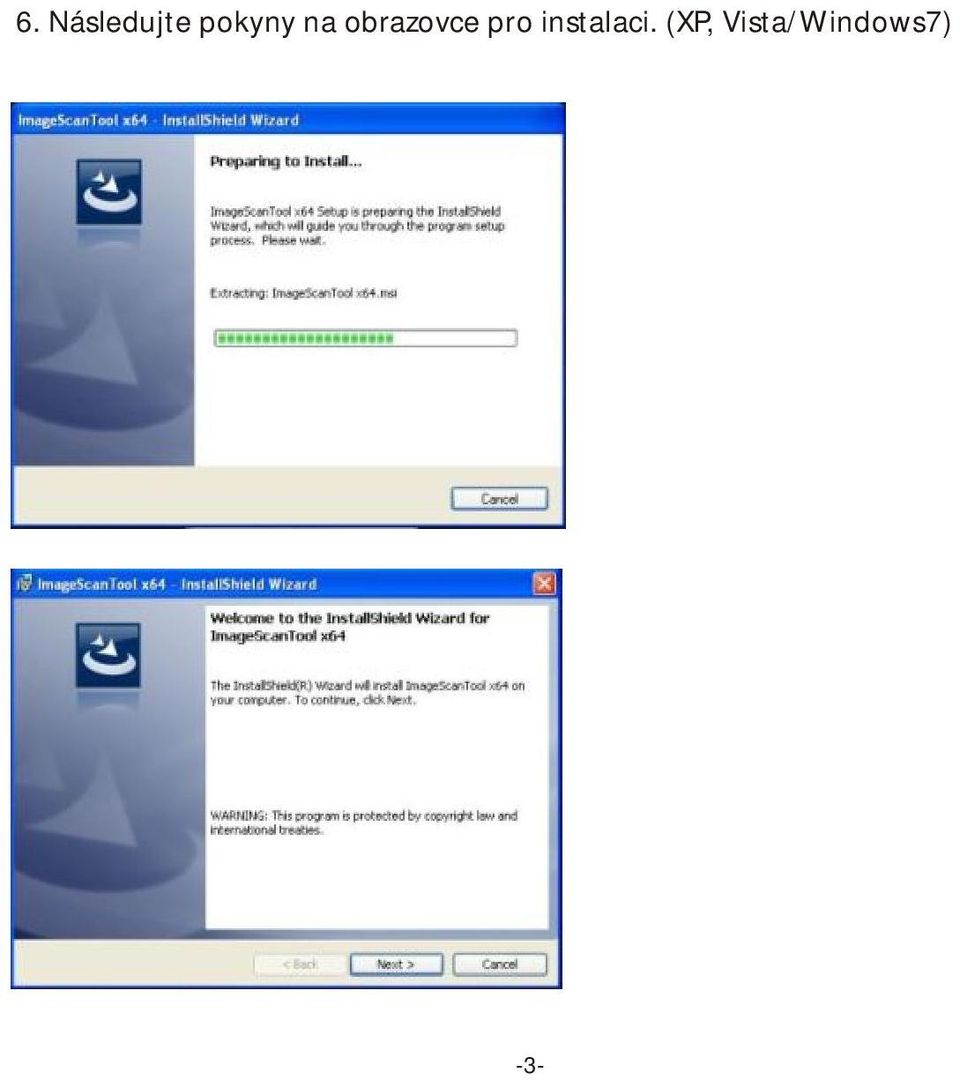

4 6. Následujte pokyny na obrazovce pro instalaci. (XP, Vista/Windows7) -3-

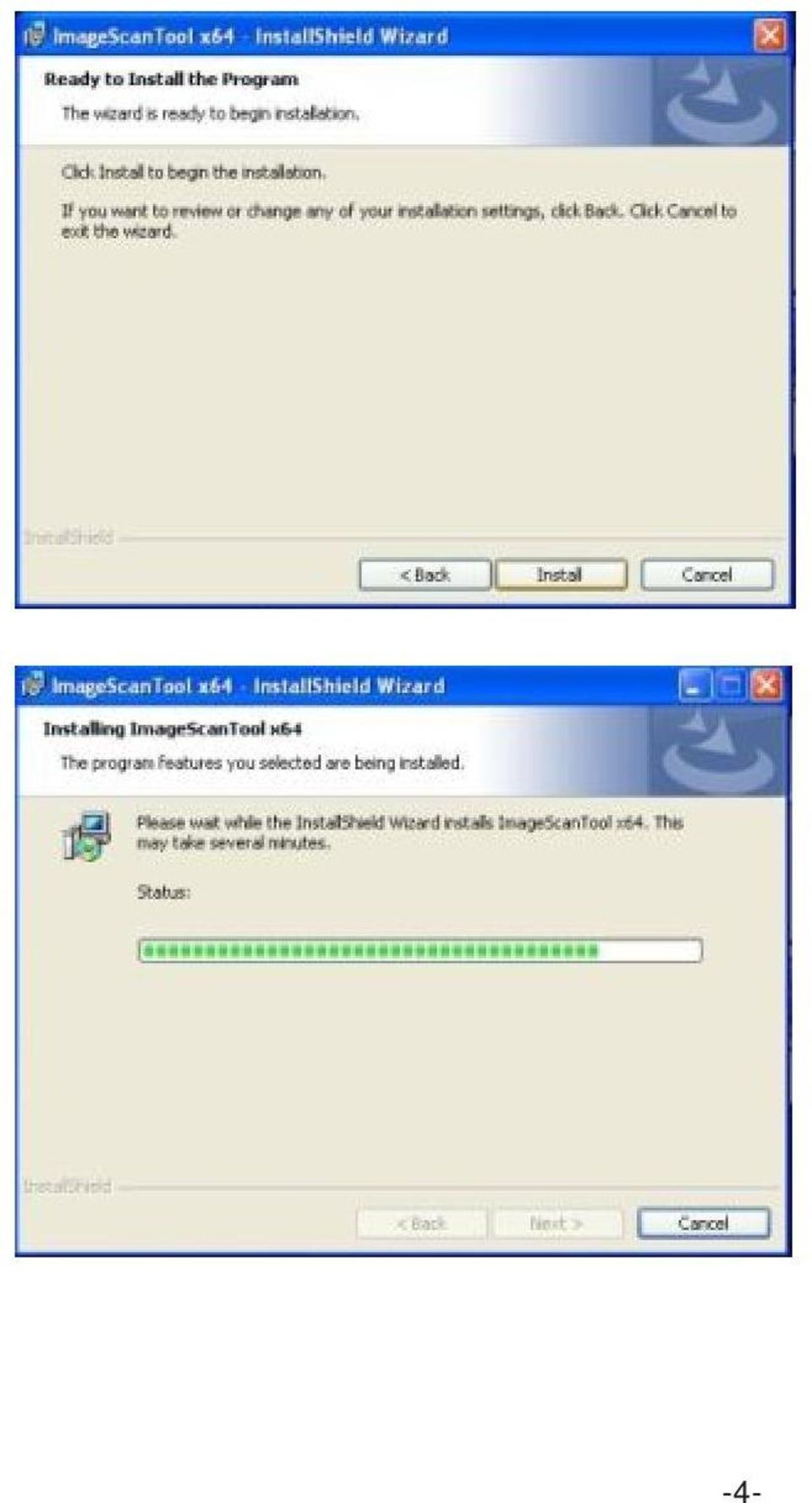

5 -4-

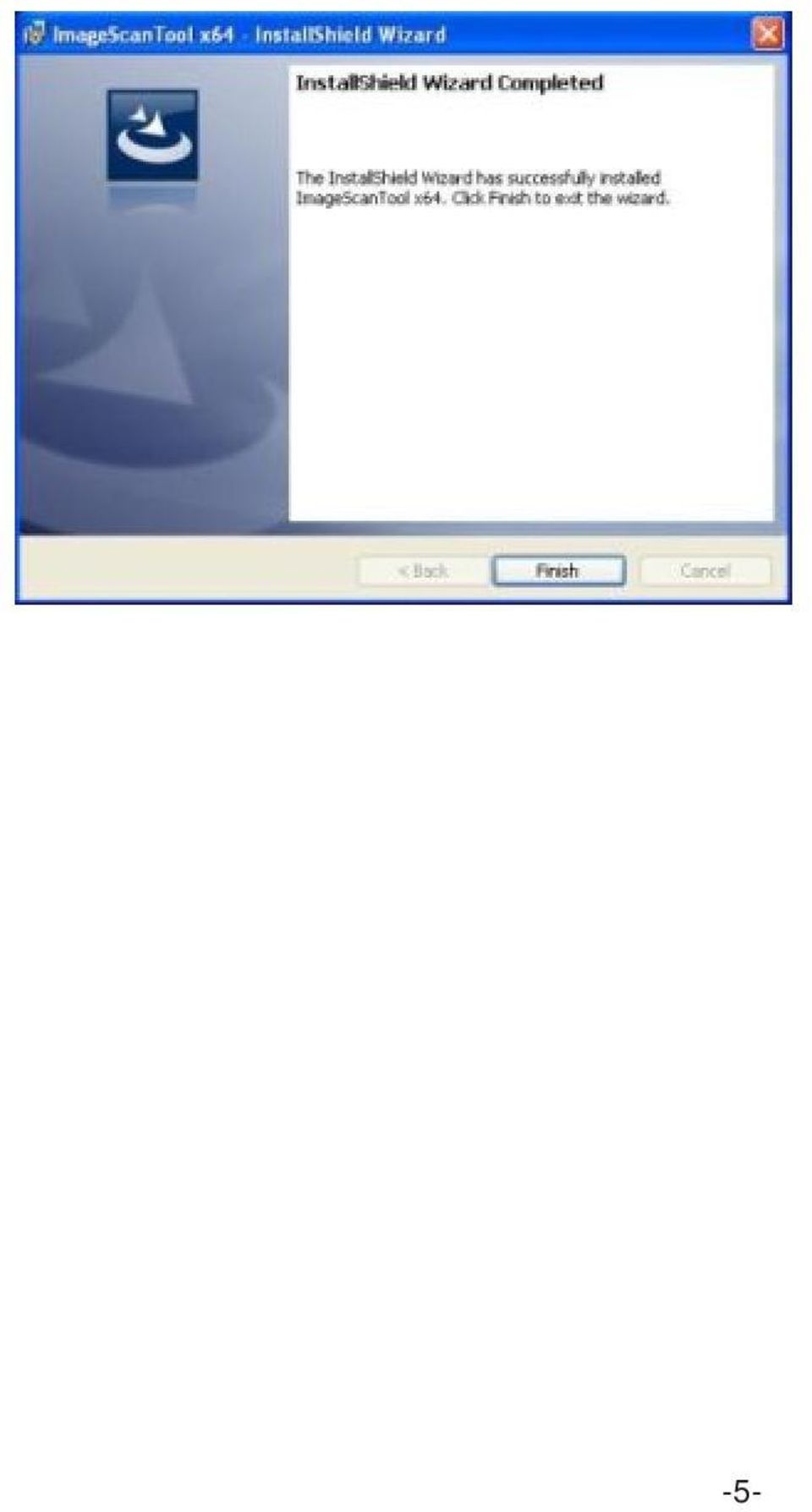

6 -5-

7 7. Po dokončení instalace software připojte prosím Váš k PC. Objeví se průvodce přidáním nového hardwaru. Combo Scanner -6-

8 8. Zvolte Ano in XP nebo Najít a instalovat ovladač zařízení (doporučeno) ve Vista/Windows7 OS. Film and Photo Scanner Film and Photo Scanner -7-

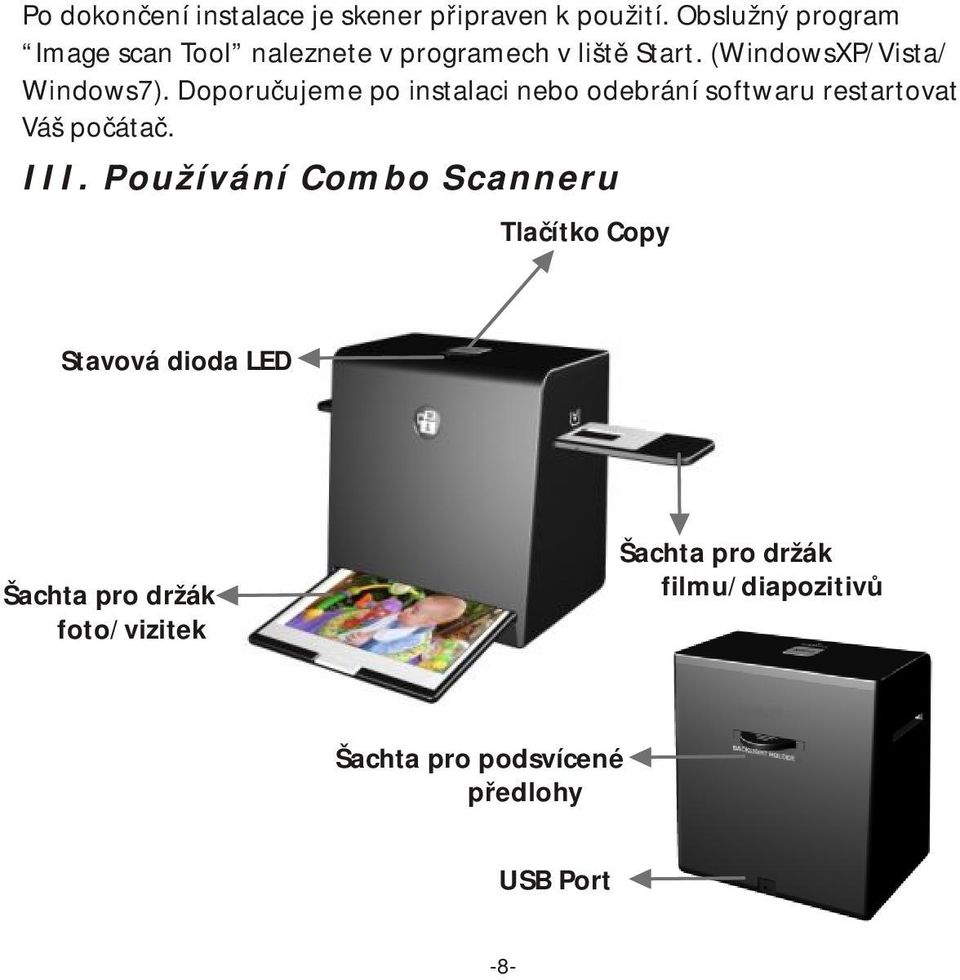

9 Po dokončení instalace je skener připraven k použití. Obslužný program Image scan Tool naleznete v programech v liště Start. (WindowsXP/Vista/ Windows7). Doporučujeme po instalaci nebo odebrání softwaru restartovat Váš počátač. III. Používání Combo Scanneru Tlačítko Copy Stavová dioda LED Šachta pro držák foto/vizitek Šachta pro držák filmu/diapozitivů Šachta pro podsvícené předlohy USB Port -8-

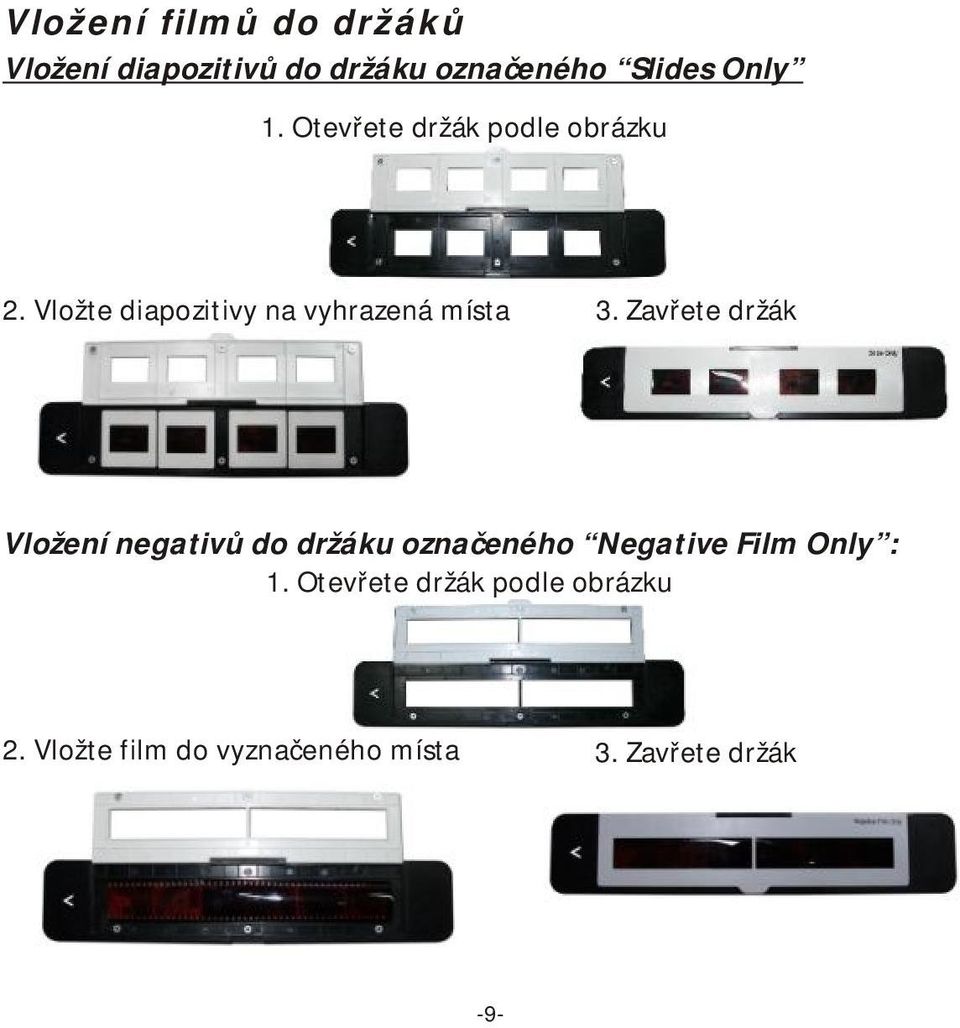

10 Vložení filmů do držáků Vložení diapozitivů do držáku označeného Slides Only 1. Otevřete držák podle obrázku 2. Vložte diapozitivy na vyhrazená místa 3. Zavřete držák Vložení negativů do držáku označeného Negative Film Only : 1. Otevřete držák podle obrázku 2. Vložte film do vyznačeného místa 3. Zavřete držák -9-

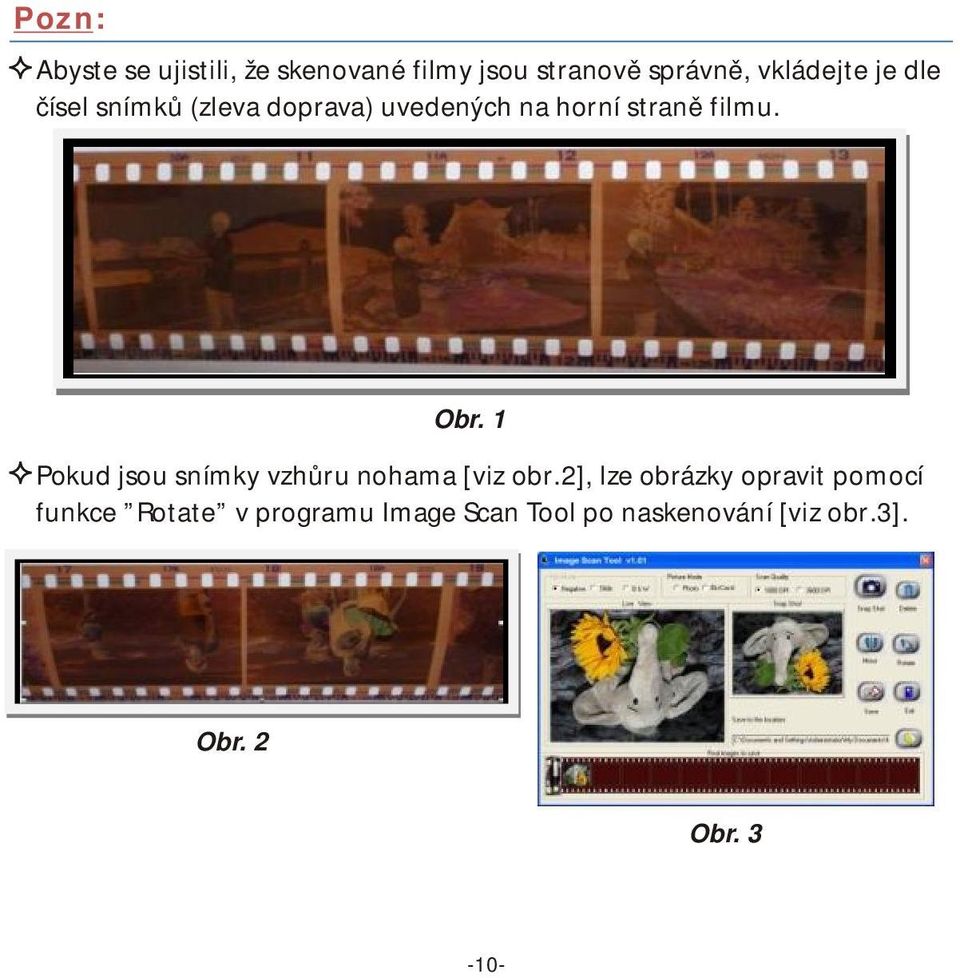

11 Pozn: Abyste se ujistili, že skenované filmy jsou stranově správně, vkládejte je dle čísel snímků (zleva doprava) uvedených na horní straně filmu. Obr. 1 Pokud jsou snímky vzhůru nohama [viz obr.2], lze obrázky opravit pomocí funkce Rotate v programu Image Scan Tool po naskenování [viz obr.3]. Obr. 2 Obr

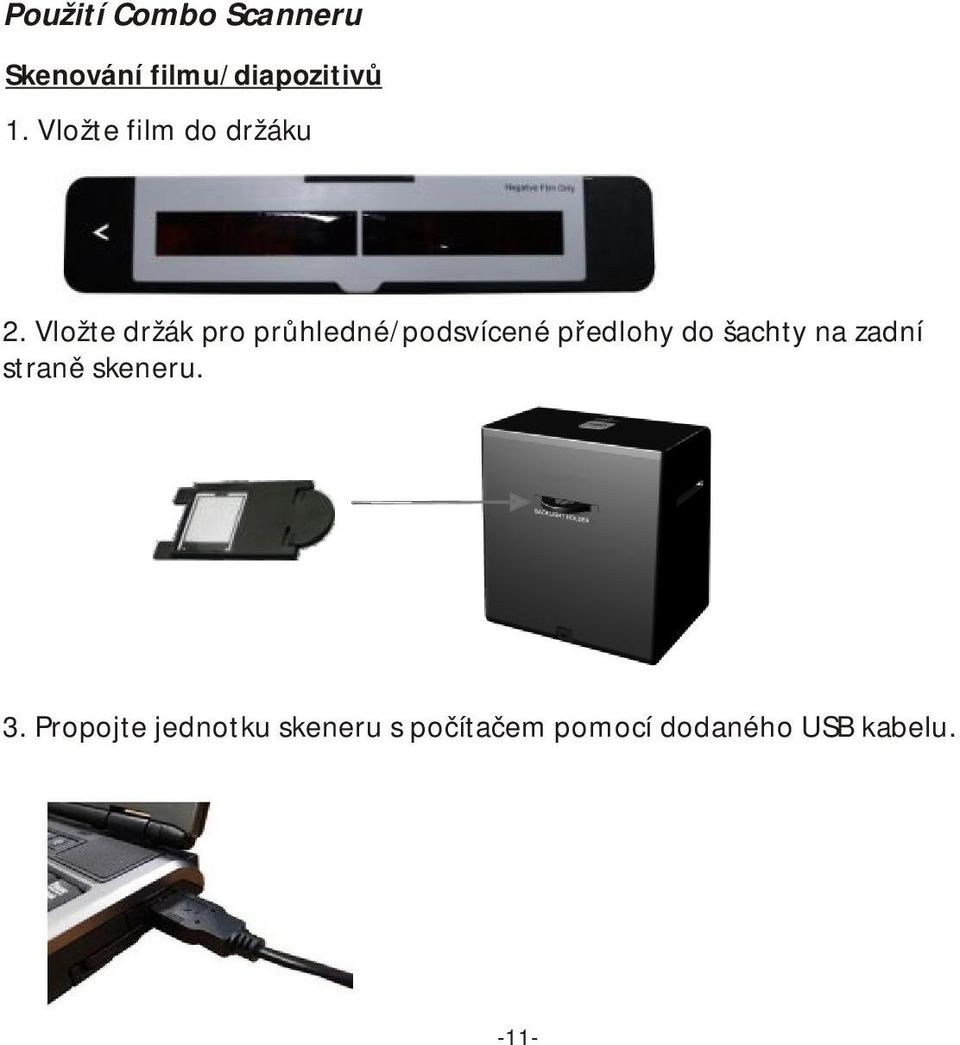

12 Použití Combo Scanneru Skenování filmu/diapozitivů 1. Vložte film do držáku 2. Vložte držák pro průhledné/podsvícené předlohy do šachty na zadní straně skeneru. 3. Propojte jednotku skeneru s počítačem pomocí dodaného USB kabelu. -11-

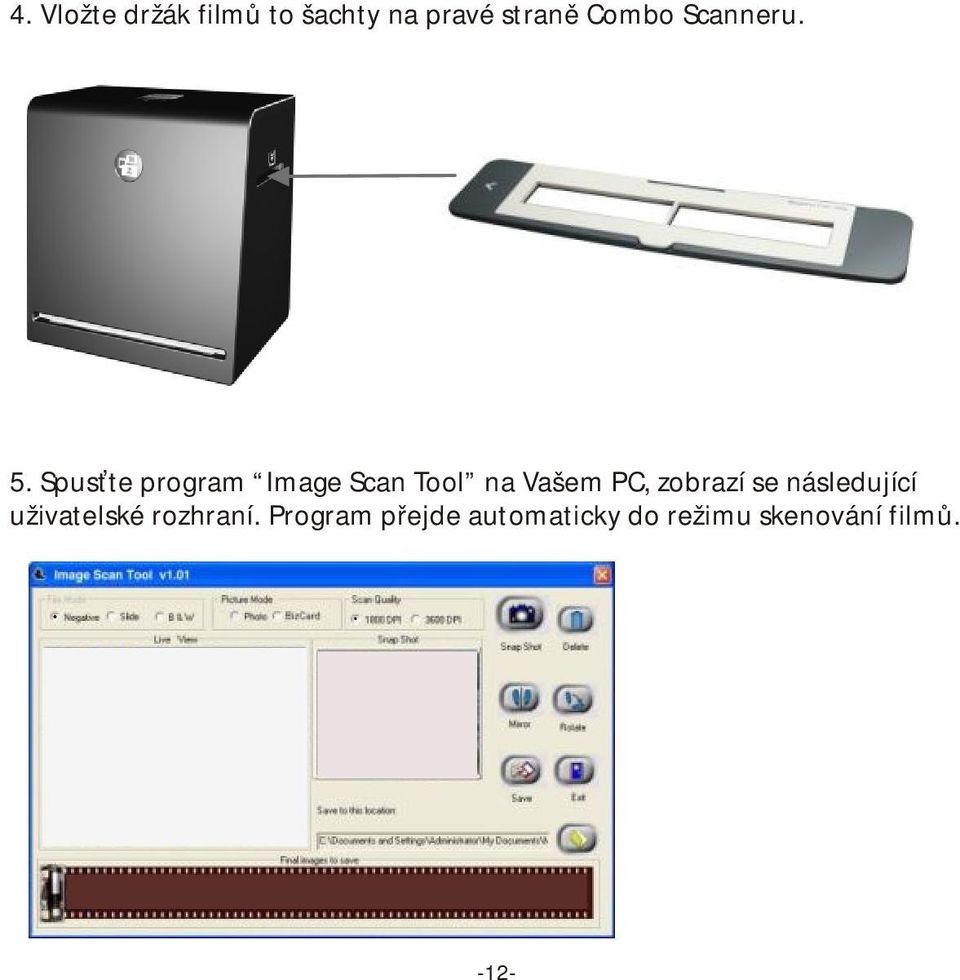

13 4. Vložte držák filmů to šachty na pravé straně Combo Scanneru. 5. Spusťte program Image Scan Tool na Vašem PC, zobrazí se následující uživatelské rozhraní. Program přejde automaticky do režimu skenování filmů. -12-

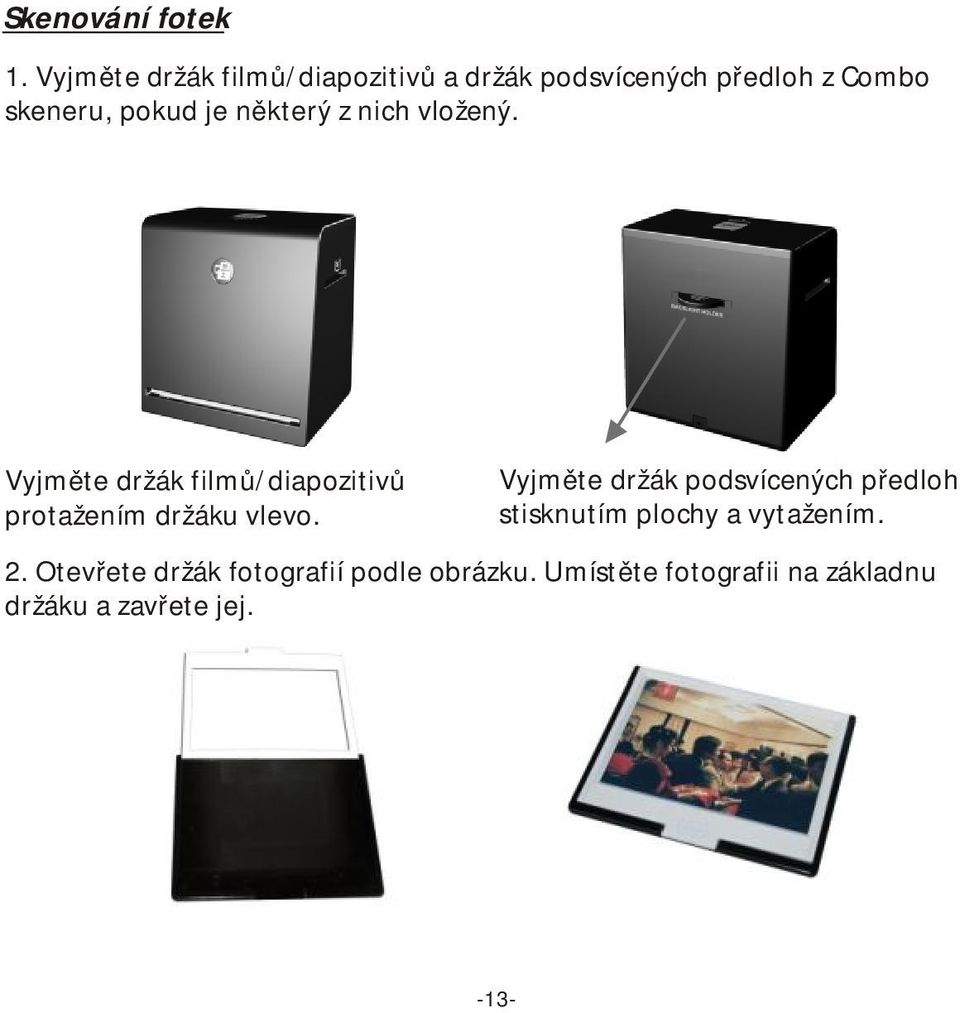

14 Skenování fotek 1. Vyjměte držák filmů/diapozitivů a držák podsvícených předloh z Combo skeneru, pokud je některý z nich vložený. Vyjměte držák filmů/diapozitivů protažením držáku vlevo. Vyjměte držák podsvícených předloh stisknutím plochy a vytažením. 2. Otevřete držák fotografií podle obrázku. Umístěte fotografii na základnu držáku a zavřete jej. -13-

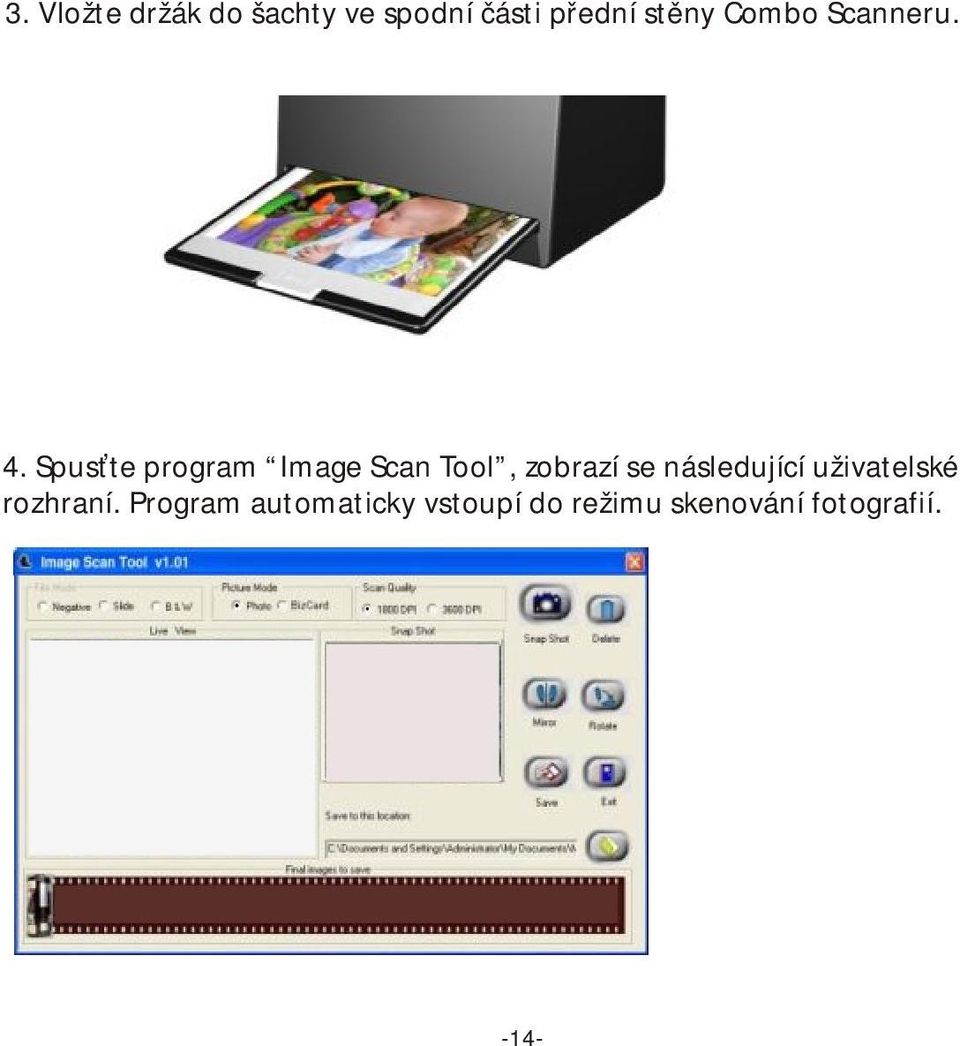

15 3. Vložte držák do šachty ve spodní části přední stěny Combo Scanneru. 4. Spusťte program Image Scan Tool, zobrazí se následující uživatelské rozhraní. Program automaticky vstoupí do režimu skenování fotografií. -14-

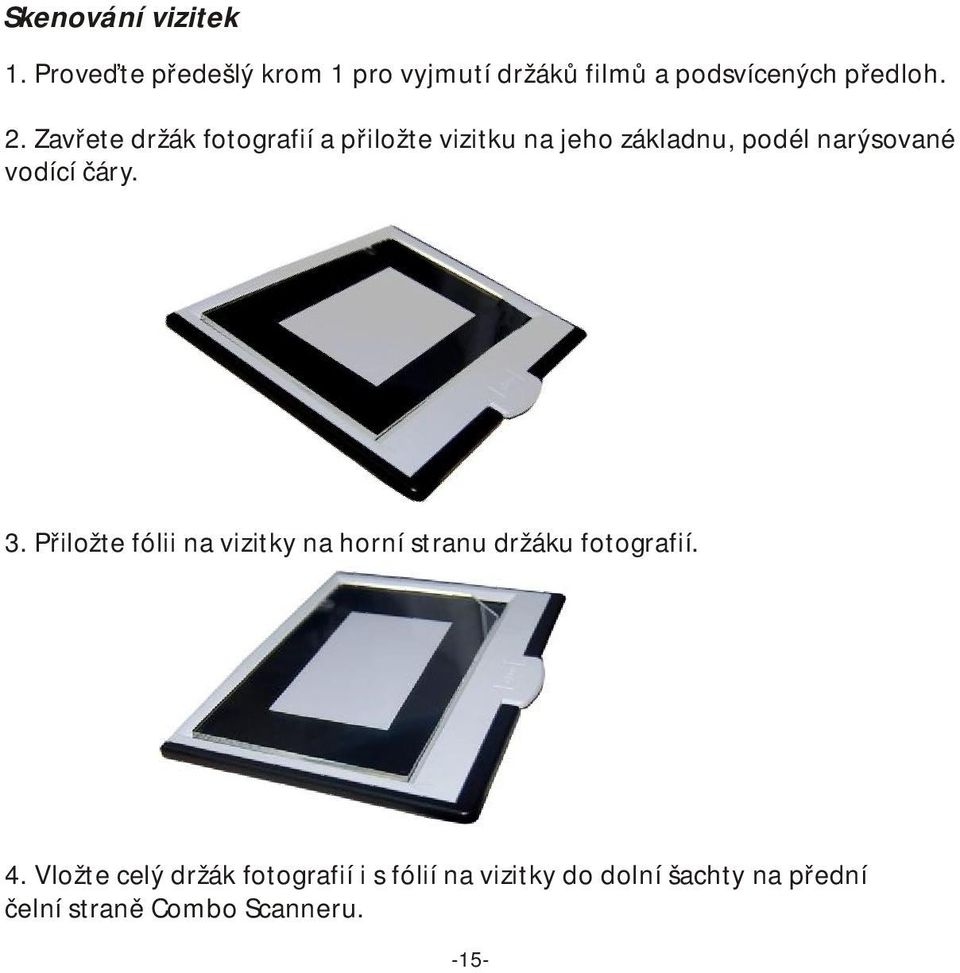

16 Skenování vizitek 1. Proveďte předešlý krom 1 pro vyjmutí držáků filmů a podsvícených předloh. 2. Zavřete držák fotografií a přiložte vizitku na jeho základnu, podél narýsované vodící čáry. 3. Přiložte fólii na vizitky na horní stranu držáku fotografií. 4. Vložte celý držák fotografií i s fólií na vizitky do dolní šachty na přední čelní straně Combo Scanneru. -15-

17 5. Stiskněte tlačítko Copy na skeneru nebo ikonu Snap Shot v programu na PC pro zachycení snímku. 6. Proveďte potřebné úpravy použitím funkčních ikon v panelu na pravé straně okna programu. -16-

18 7. Uložte zachycené obrázky do počítače. 8. Prohlédněte si obrázky na počítači nebo dále zpracujte. -17-

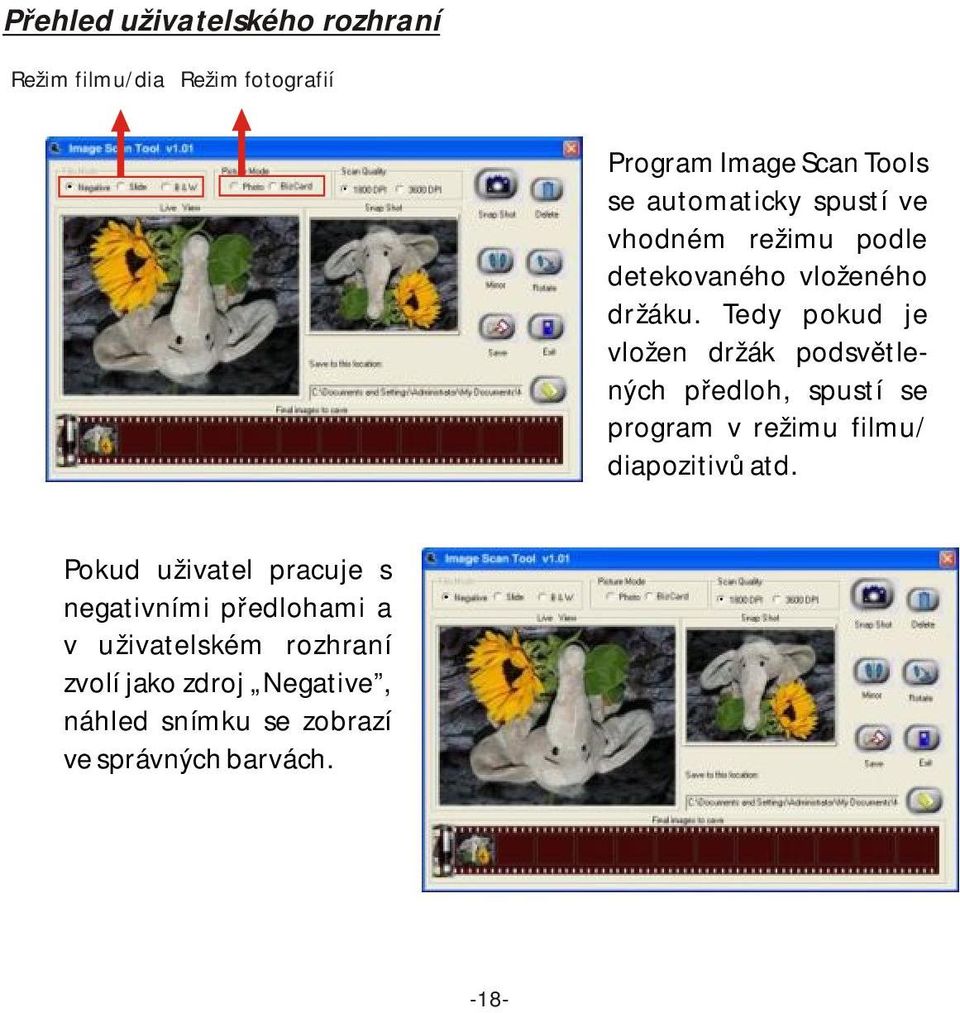

19 Přehled uživatelského rozhraní Režim filmu/dia Režim fotografií Program Image Scan Tools se automaticky spustí ve vhodném režimu podle detekovaného vloženého držáku. Tedy pokud je vložen držák podsvětlených předloh, spustí se program v režimu filmu/ diapozitivů atd. Pokud uživatel pracuje s negativními předlohami a v uživatelském rozhraní zvolí jako zdroj Negative, náhled snímku se zobrazí ve správných barvách. -18-

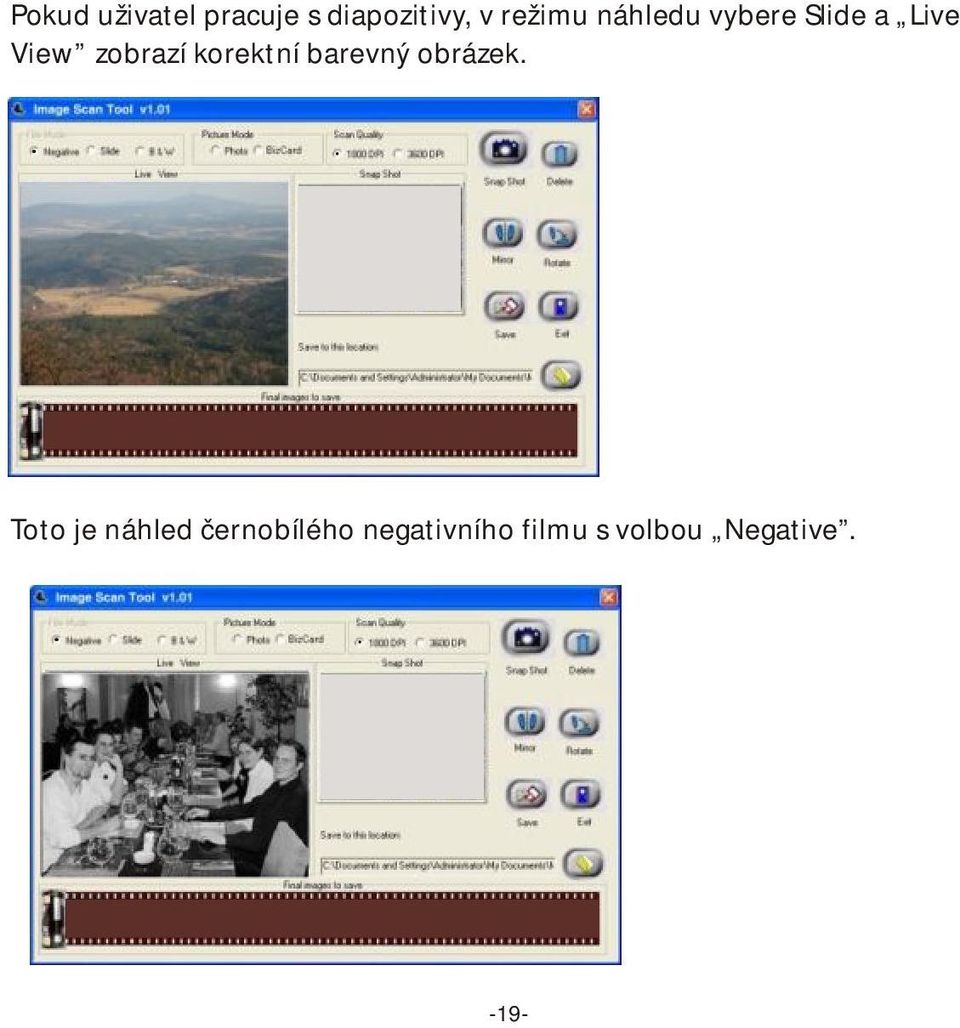

20 Pokud uživatel pracuje s diapozitivy, v režimu náhledu vybere Slide a Live View zobrazí korektní barevný obrázek. Toto je náhled černobílého negativního filmu s volbou Negative. -19-

21 Převést snímky z klasického filmu do digitální podoby lze jednoduše, buď stiskem tlačítka Snap Shot v programu Image scan Tool, nebo tlačítka na horní stěně skeneru. Zachycený obrázek se pak objeví v oknech Snap Shot dole v políčku Final images to save. Všechny akce provedené v programu se ihned projeví v oknech Snap Shot a Final images to save. -20-

22 Pokud stiskněte ikonu Mirror pro zrcadlení snímku, obrázek se převrátí zleva doprava a tak se také ukáže v oknech Snap Shot a Final images to Save. Nebo pokud nesouhlasí orientace snímku (na výšku, vzhůru nohama atd.), je možné snímek otočit tlačítkem Rotate. Každý stisk tohoto tlačítka otočí obrázek o 90 a je možné jej otáčet, dokud se nedosáhne žádaného výsledku. -21-

23 Pokud si přejete vyzamat určitý snímek z lišty již nasmínaných obrázků, stačí kliknout na požadovaný obrázek v panelu Final image to save a kliknout na tlačítko Delete pro smazání. Po provedení změn lze všechny nasnímané obrázky uložit do výchozí cesty C:\Documents and Settings\Users\My Documents\My Pictures. -22-

24 Umístění cílového adresáře pro uložení snímků lze také změnit kliknutím na tlačítko adresáře. Objeví se okno, ve kterém může uživatel zadat požadovanou cílovou složku. Stisknutím tlačítka Save se všechny nasnímané obrázky uloží do zadaného umístění. Tím se také vyprázdní lišta final image a je možné snímat další obrázky. -23-

25 Kalibrace Combo Scanneru Pokud zjistíte, že Combo Scanner neposkytuje zcela ostré snímky, možná bude nutné spustit program Scanner Calibration a upravit zaostření skeneru. Spusťte program Scanner Calibration z panelu Start ve Window (Všechny) Programy Image Scan Tool Scanner Calibration Pro kalibraci režimu film/dia Pro kalibraci režimu foto/ vizitek Objeví se okno se dvěma možnosti kalibrace. Jsou oddělené pro režimy Film a Fotografie. Před zahájením kalibrace je nutné vložit kalibrační film nebo štítek, podle toho, jaký režim chcete zkalibrovat. -24-

26 Hodnotu pro režimy Film nebo Fotografie můžete vložit z klávesnice nebo upravit posuvníkem pro dosažení ostrého obrazu. Klikněte na Save to EERPOM pro uložení nastavení. Pokud ztratíte nastavení, použijte prosím 1023 jako výchozí pro režim Film a 0 jako výchozí pro Fotografie. Pokud si přejete obnovit poslední platné nastavení z paměti skeneru, klikněte na Read from EEPROM pro načtení posledních hodnot z paměti. Pro zobrazení plné velikosti kalibrovaného obrazu můžete zvolit tlačítko Full Resolution Preview a ujistit se, že vaše nastavení je správné. -25-

27 IV. Specifikace Obrazový seznor: Optika: Zaostření: Vyvážení expozice: Vyvážení barev: Kvalita skenování: Datový převodník Metoda skenování: Světelný zdroj: 5 mega CMOS sensor F no.=2.0, 4 skleněné prvky 2x předdefinované zaostření Automatické Automatické 1,800 dpi /3600 dpi (SW interpolace) 10 bitů na barvu Jednoprůchodové Skenování filmu/diapozitivů: Podsvícení (3 bílé LED) Skenování fotografií/vizitek: Světelná stěna (8 bílých LED) Rozhraní: USB 2.0 Napájení: Rozměry: Hmotnost: Operační systémy: USB port 190X145X205mm 0.9kg Windows XP/Vista/Windows 7 32/64bit -26-

28 V. Čištění Combo Scanneru Čištění držáku podsvícených předloh Vyjměte držák podsvícených předloh z Combo Scanneru. Pomocí dodaného štětečku nebo čistého, suchého, nelihového vatového tampónu čistěte pravidelně skleněný povrch pro dosažení jasného obrazu během používání. Čištění fólie na vizitky Pomocí dodaného štětečku nebo čistého, suchého, ne-lihového vatového tampónu čistěte pravidelně fólii na vizitky pro dosažení jasného obrazu během používání. Účinky čištění si můžete ověřit vložením vyčištěného držáku zpět do zařízení a spuštěním obslužného programu. Pokud Pokud v náhledu obrazu nepozurujete žádné nečistoty, zmanená to, že držák je dostatečně čistý. Upozornění Čištění držáku podsvícených předloh musíte věnovat zvláštní péči, aby nedošlo k poškrábání skleněného povrchu a zachování kvality obrazu skenovaných snímků. -27-

29 Řešení problémů Otázka 1. Jak nainstalovat ovladač ke Combo Scanneru? Řešení: 01 Vložte CD s ovladači do CD mechaniky v počítači. 02 Otevřete X CD ROM Driver folder 03 Klikněte pravým tlačítkem myši na setup exe a zvolte Spustit jako administrátor pro korektní instalaci 04 Postupujte podle pokynů na obrazovce dokud se po dokončení instalace neobjeví hlášení Install Shield Wizard Completed 05. Připojte Combo Scanner k vašemu PC, počítač rozpozná zařízení, dokončí instalaci ovladače a potvrdí úspěšné přidání zařízení. -28-

30 Film and Photo Scanner Otázka 2. Při instalaci se objevilo chybové hlášení Hardware nelze nainstalovat nebo Can not find camera. Please connect your manufacturer nebo Acquire Source Failed Restart DSM. Co mám dělat? Film and Photo scanner -29-

31 Řešení: 01. Zkontrolujte váš USB kabel a ujistěte se, že je řádně spojen s počítečem a vaším zařízením. 02. Odinstalujte existující ovladač ze systému. a. Použijte odinstalační program Combo Scanneru Spusťte Start Všechny programy (Vista/Win7) nebo Programy (XP) 35mm film scanner 35mm film scanner Uninstall 35mm Film Scanner -30-

32 b. nebo pomocí ovládacího panelu správce zařízení (1) Otevřete Device Manager. Windows XP Spusťte Start Ovládací panely Systém Hardware Správce zařízení Windows Vista Spusťte Start Ovládací panely Systém Správce zařízení Windows 7 Spusťte Start Ovládací panely Systém a zabezpečení Systém Správce zařízení (2) Klikněte pravým tlačítkem myši na Neznámé zařízení a odeberte ovladač. -31-

33 03. Přeinstalujte znovu vhodnou verzi ovladače. -32-

34 Otázka 3. Pokud nelze odinstalovat ovladač nebo systém vypisuje hlášení Nelze najít zařízení, připojte zařízení a zkuste znovu. nebo Zařízení nelze odebrat. Zařízení může vyžadovat restartování počítače. Řešení Vyzkoušejte postup řešení k Otázce 2 a restartujte počítač. Pokud skener stále nepracuje, kontaktujte servis. Otázka 4. Spustil jsem aplikaci pro skenování obrázků a objevilo se hlášení Fail to get image data. OK Řešení: Zavřete okno a restartujte aplkaci ke Combo Scanneru. -33-

35 Otázka 5. Ačkoliv jsem přeinstaloval ovladač a zařízení je v systému funkční, není vidět náhled obrázku v programu pro skenování. Film and Photo Scanner Image scan Tool Důvod: Zařízení koliduje s dalšími ovladači (webkamery, skenery atd.). -34-

36 Řešení: 01. Zakažte ostatní zařízení pro zpracování obrázků pomocí dodaného programu nebo ve Správci zařízení klikněte pravou myší na požadované zařízení na kartě Zařízení pro zpracování obrázků a zakažte ovladač ručně. 02. Restartujte znovu aplikaci pro skenování. Otázka 6. Aplikace vydává hlášení General failure in transfer bad info header info. Bad value error. OK Důvod: Zařízení je připojeno k USB portu verze 1.1. Řešení: Skener pracuje pouze s USB 2.0. Ujistěte se prosím, že váš počítač je kompatibilní s USB

37 01 Otevřete Správce zařízení. Windows XP Sousťte Start Ovládací panely Systém Hardware Správce zařízení Windows Vista Spusťte Start Ovládací panely Systém Správce zařízení Windows 7 Start Ovládací panely Systém a zabezpečení Systém Správce zařízení 02 Váš počítač musí být vybaven řadičem USB 2.0 v kartě Universal Serial Bus Controllers. Obrázek níže ukazuje rozdíl mezi ovladači pro USB1.1 a 2.0. Pro běh skeneru musí být v systému USB2 Enhanced Host Controller. Pozn: Pokud skener vykazuje jakoukoliv neobvyklou činnost, můžete Combo scanner vyresetovat vytažením a opětovným připojením USB kabelu. -36-

38 Driver Revision: 1.0_16
