Šnekový sběrač. Seznam náhradních dílů SMĚRNICE STROJNÍHO ZAŘÍZENÍ

Transkript

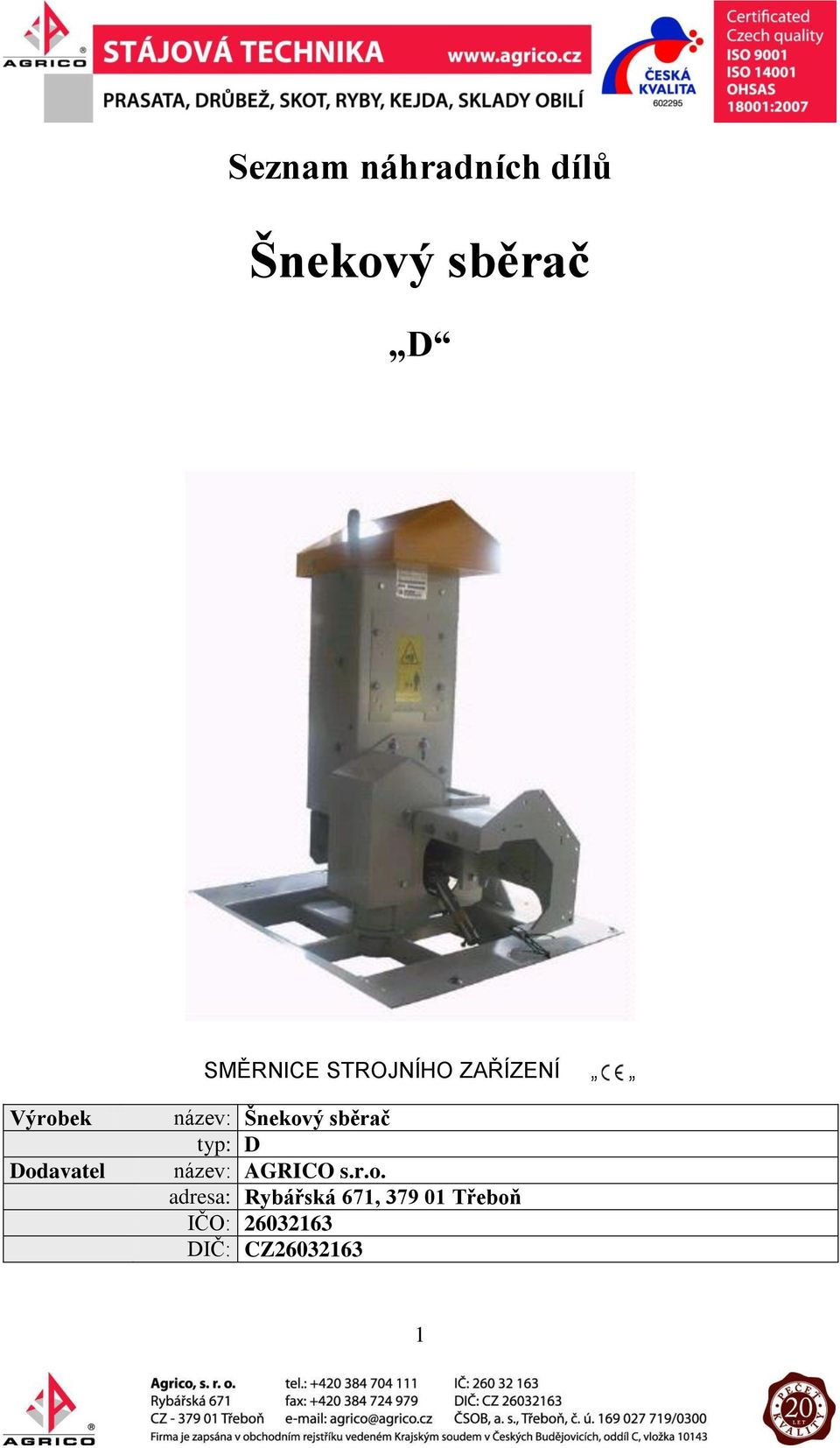

1 Seznam náhradních dílů Šnekový sběrač D SMĚRNICE STROJNÍHO ZAŘÍZENÍ Výrobek Dodavatel název: Šnekový sběrač typ: D název: AGRICO s.r.o. adresa: Rybářská 67, Třeboň IČO: DIČ: CZ

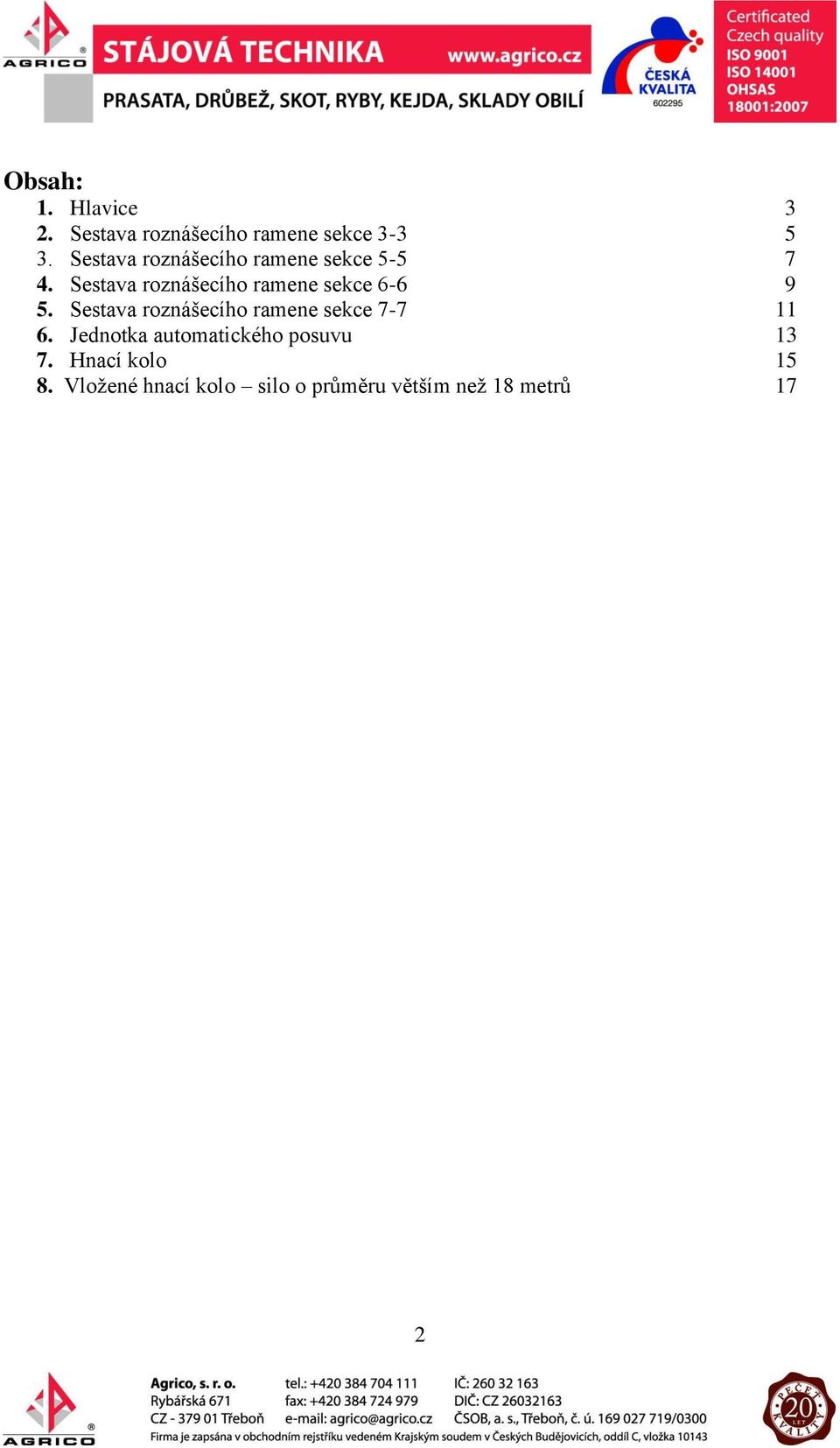

2 Obsah:. Hlavice 3 2. Sestava roznášecího ramene sekce Sestava roznášecího ramene sekce Sestava roznášecího ramene sekce Sestava roznášecího ramene sekce Jednotka automatického posuvu 3 7. Hnací kolo 5 8. Vložené hnací kolo silo o průměru větším než 8 metrů 7 2

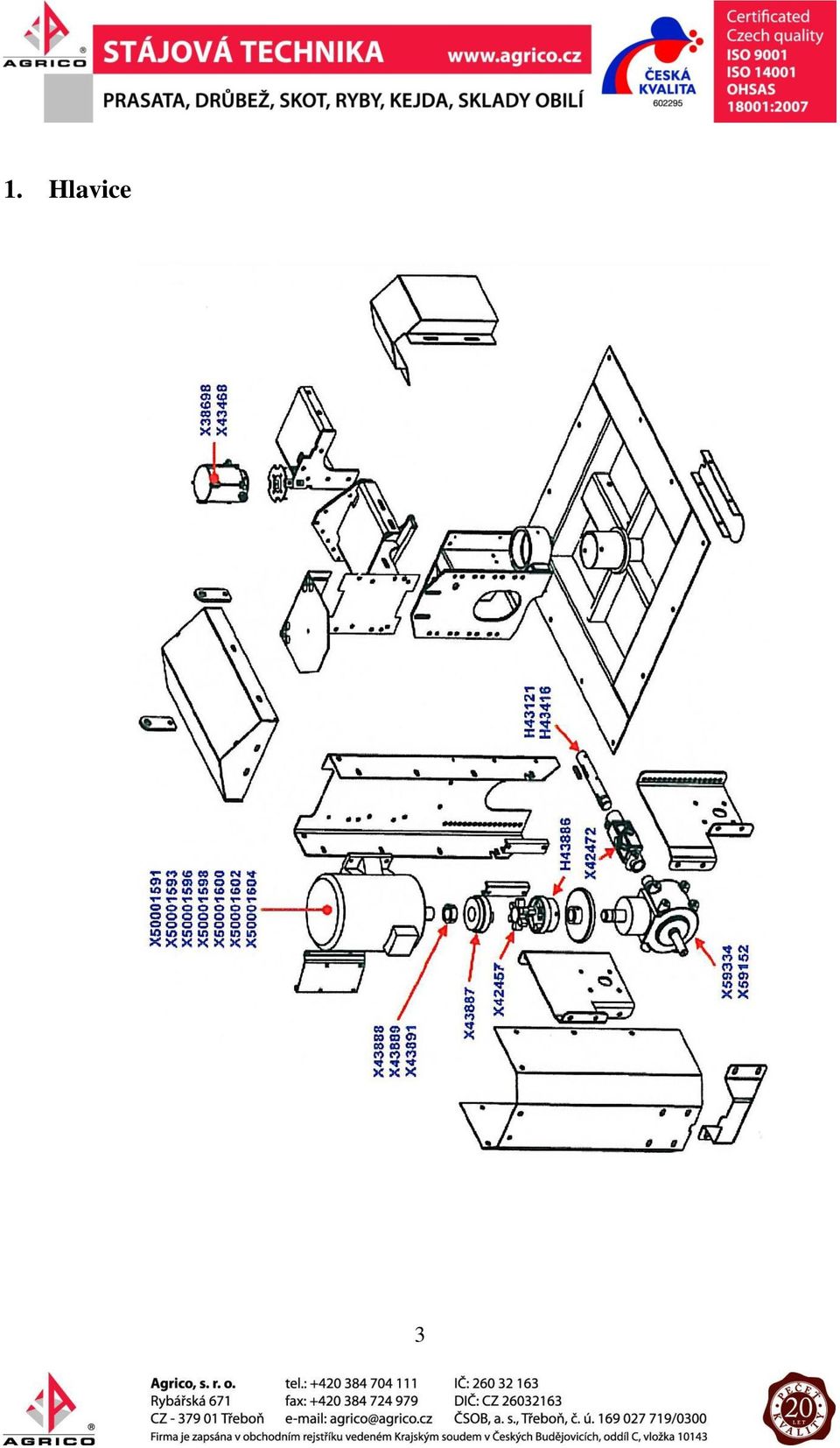

3 . Hlavice 3

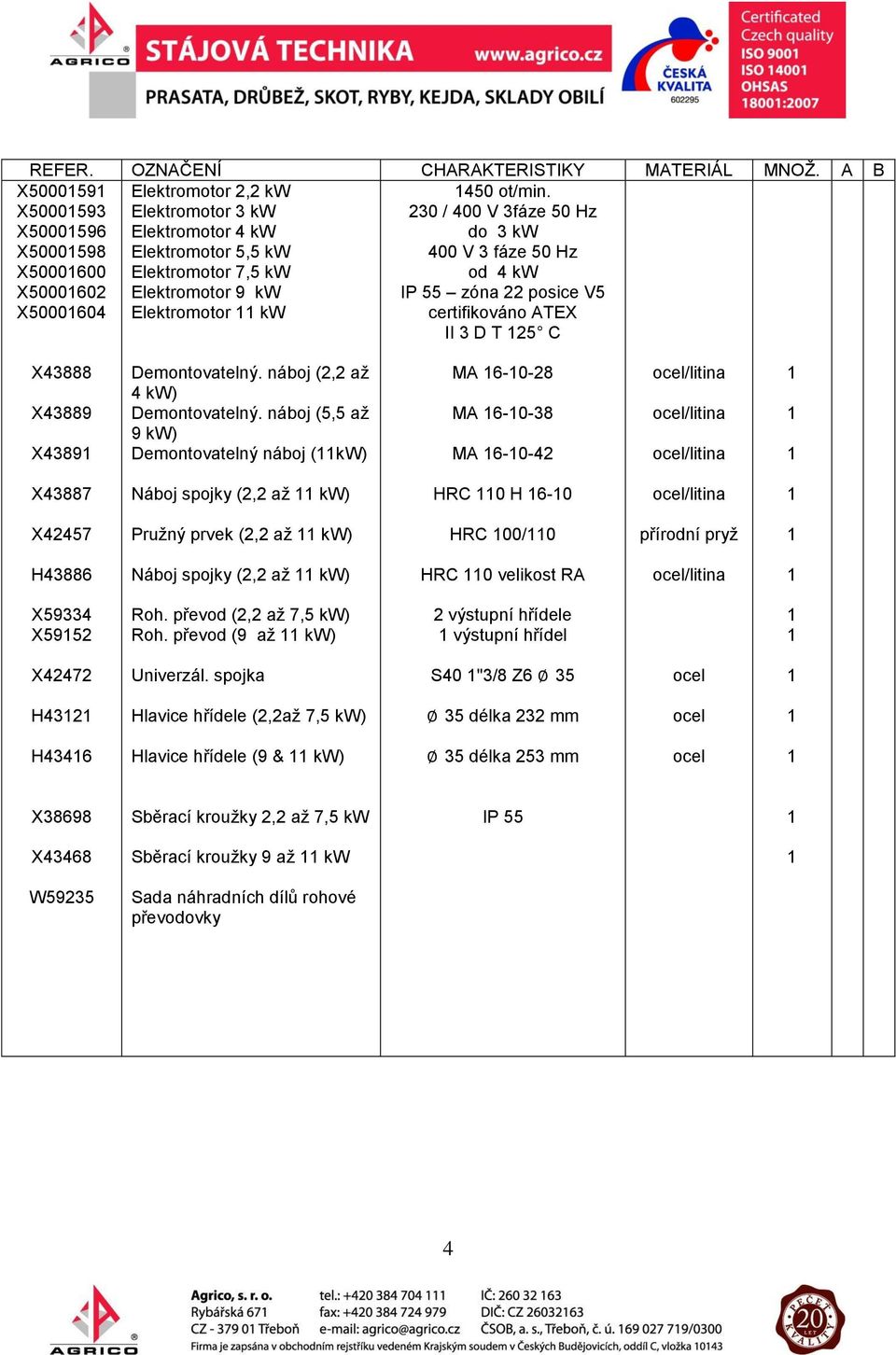

4 REFER. OZNAČENÍ CHARAKTERISTIKY MATERIÁL MNOŽ. A B X X X X X X X Elektromotor 2,2 kw Elektromotor 3 kw Elektromotor 4 kw Elektromotor 5,5 kw Elektromotor 7,5 kw Elektromotor 9 kw Elektromotor kw 450 ot/min. 230 / 400 V 3fáze 50 Hz do 3 kw 400 V 3 fáze 50 Hz od 4 kw IP 55 zóna 22 posice V5 certifikováno ATEX II 3 D T 25 C X43888 X43889 X4389 Demontovatelný. náboj (2,2 až 4 kw) Demontovatelný. náboj (5,5 až 9 kw) Demontovatelný náboj (kw) MA MA MA ocel/litina ocel/litina ocel/litina X43887 Náboj spojky (2,2 až kw) HRC 0 H 6-0 ocel/litina X42457 Pružný prvek (2,2 až kw) HRC 00/0 přírodní pryž H43886 Náboj spojky (2,2 až kw) HRC 0 velikost RA ocel/litina X59334 X5952 Roh. převod (2,2 až 7,5 kw) Roh. převod (9 až kw) 2 výstupní hřídele výstupní hřídel X42472 Univerzál. spojka S40 "3/8 Z6 35 ocel H432 Hlavice hřídele (2,2až 7,5 kw) 35 délka 232 mm ocel H4346 Hlavice hřídele (9 & kw) 35 délka 253 mm ocel X38698 Sběrací kroužky 2,2 až 7,5 kw IP 55 X43468 Sběrací kroužky 9 až kw W59235 Sada náhradních dílů rohové převodovky 4

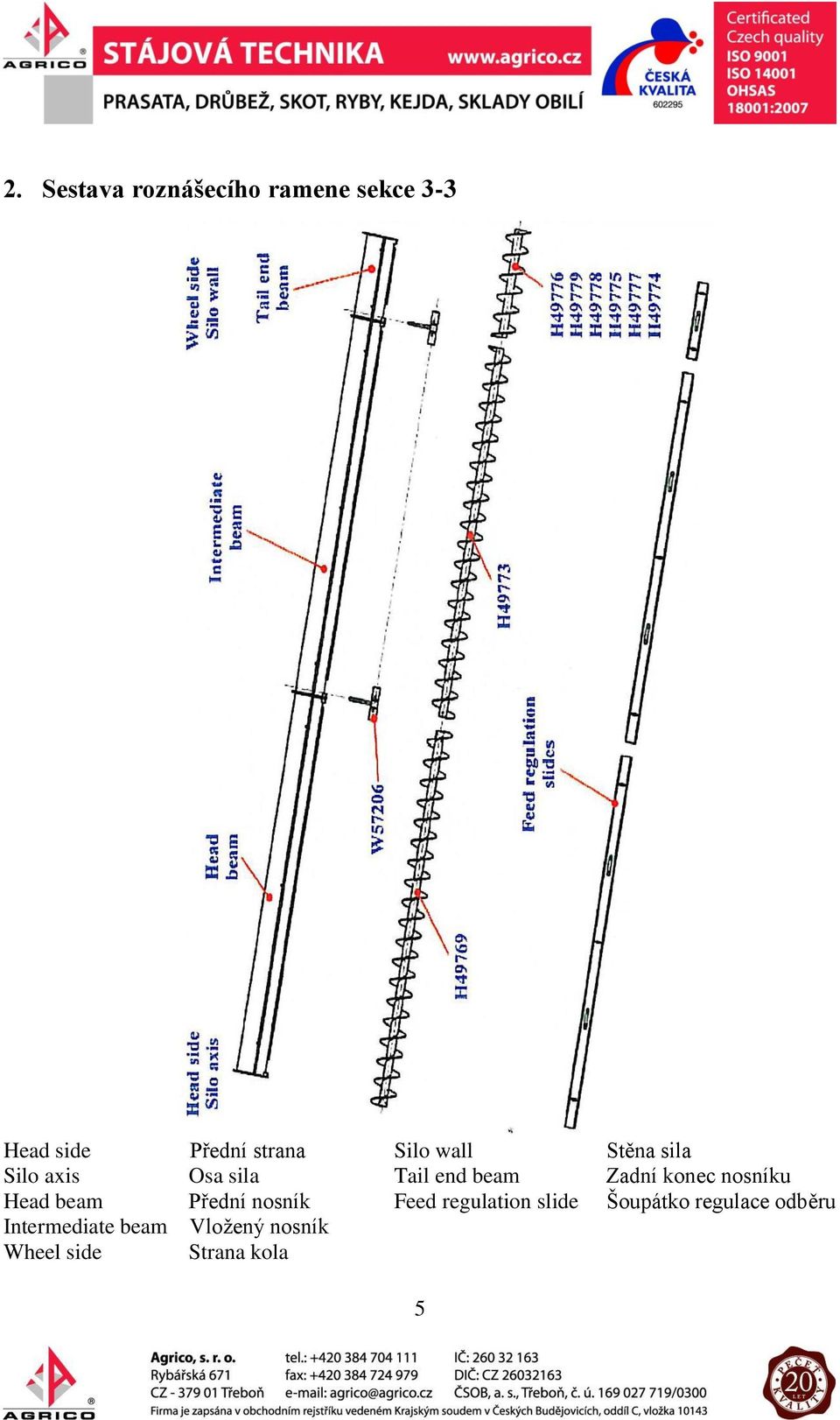

5 2. Sestava roznášecího ramene sekce 3-3 Head side Přední strana Silo wall Stěna sila Silo axis Osa sila Tail end beam Zadní konec nosníku Head beam Přední nosník Feed regulation slide Šoupátko regulace odběru Intermediate beam Vložený nosník Wheel side Strana kola 5

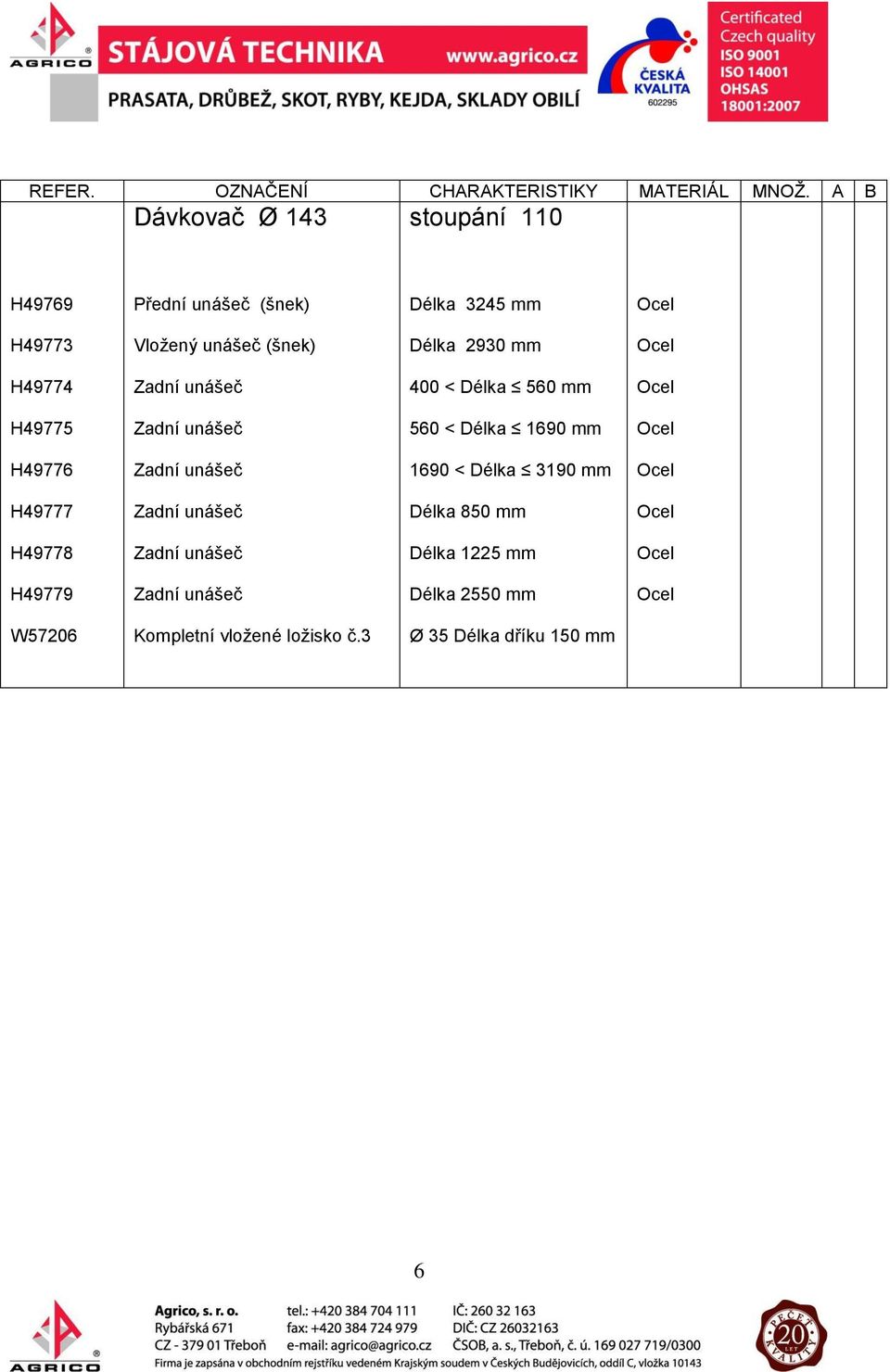

6 REFER. OZNAČENÍ CHARAKTERISTIKY MATERIÁL MNOŽ. A B Dávkovač Ø 43 stoupání 0 H49769 Přední unášeč (šnek) Délka 3245 mm H49773 Vložený unášeč (šnek) Délka 2930 mm H < Délka 560 mm H < Délka 690 mm H < Délka 390 mm H49777 Délka 850 mm H49778 Délka 225 mm H49779 Délka 2550 mm W57206 Kompletní vložené ložisko č.3 Ø 35 Délka dříku 50 mm 6

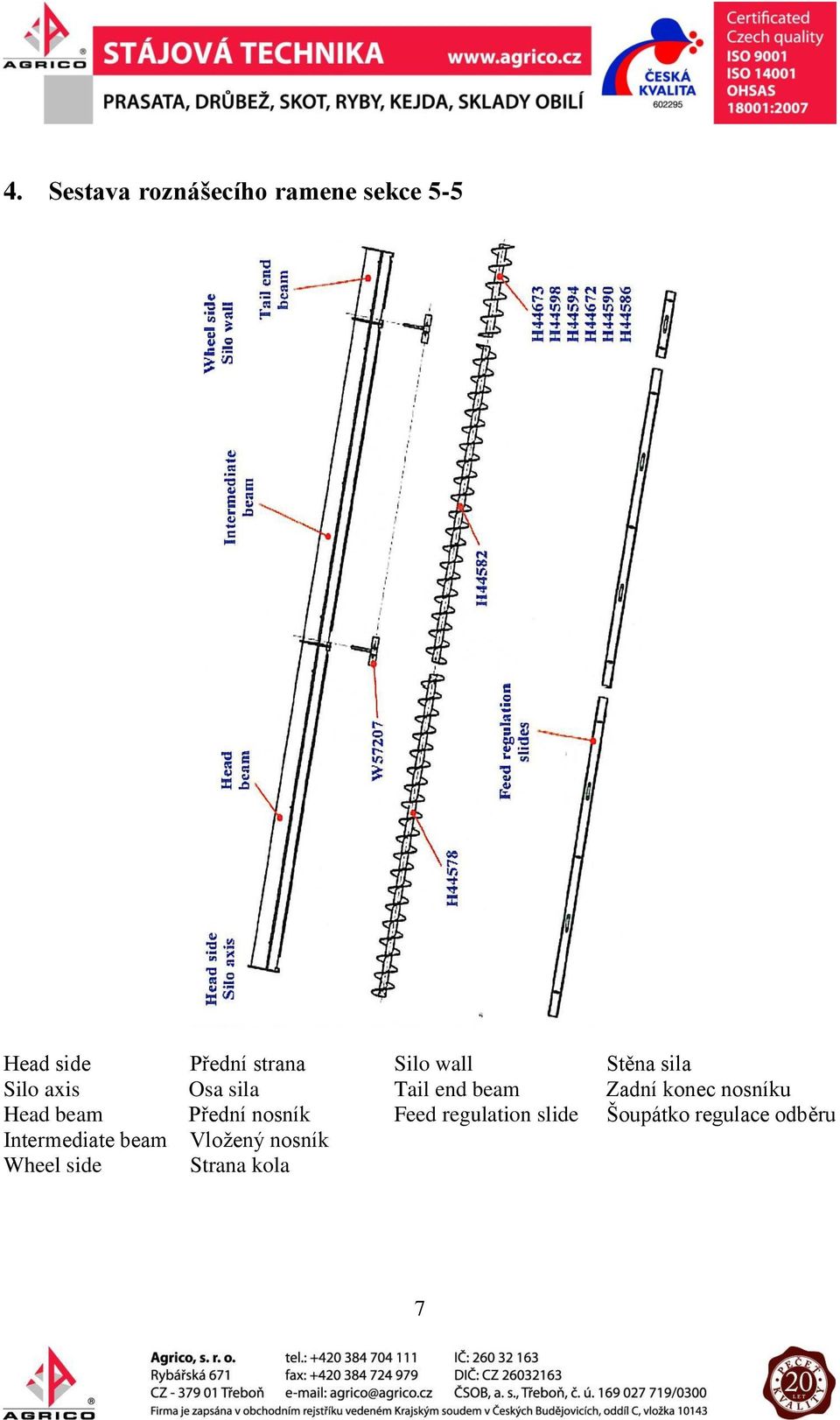

7 4. Sestava roznášecího ramene sekce 5-5 Head side Přední strana Silo wall Stěna sila Silo axis Osa sila Tail end beam Zadní konec nosníku Head beam Přední nosník Feed regulation slide Šoupátko regulace odběru Intermediate beam Vložený nosník Wheel side Strana kola 7

8 REFER. OZNAČENÍ CHARAKTERISTIKY MATERIÁL MNOŽ. A B Dávkovač Ø 80 stoupání 27 H44578 Přední unášeč (šnek) Délka 3245 mm H44582 Vložený unášeč (šnek) Délka 2930 mm H < Délka 560 mm H < Délka 690 mm H < Délka 390 mm H44590 Délka 850 mm H44594 Délka 225 mm H44598 Délka 2550 mm W57207 Kompletní vložené ložisko č.5 Ø 35 Délka dříku 75 mm 8

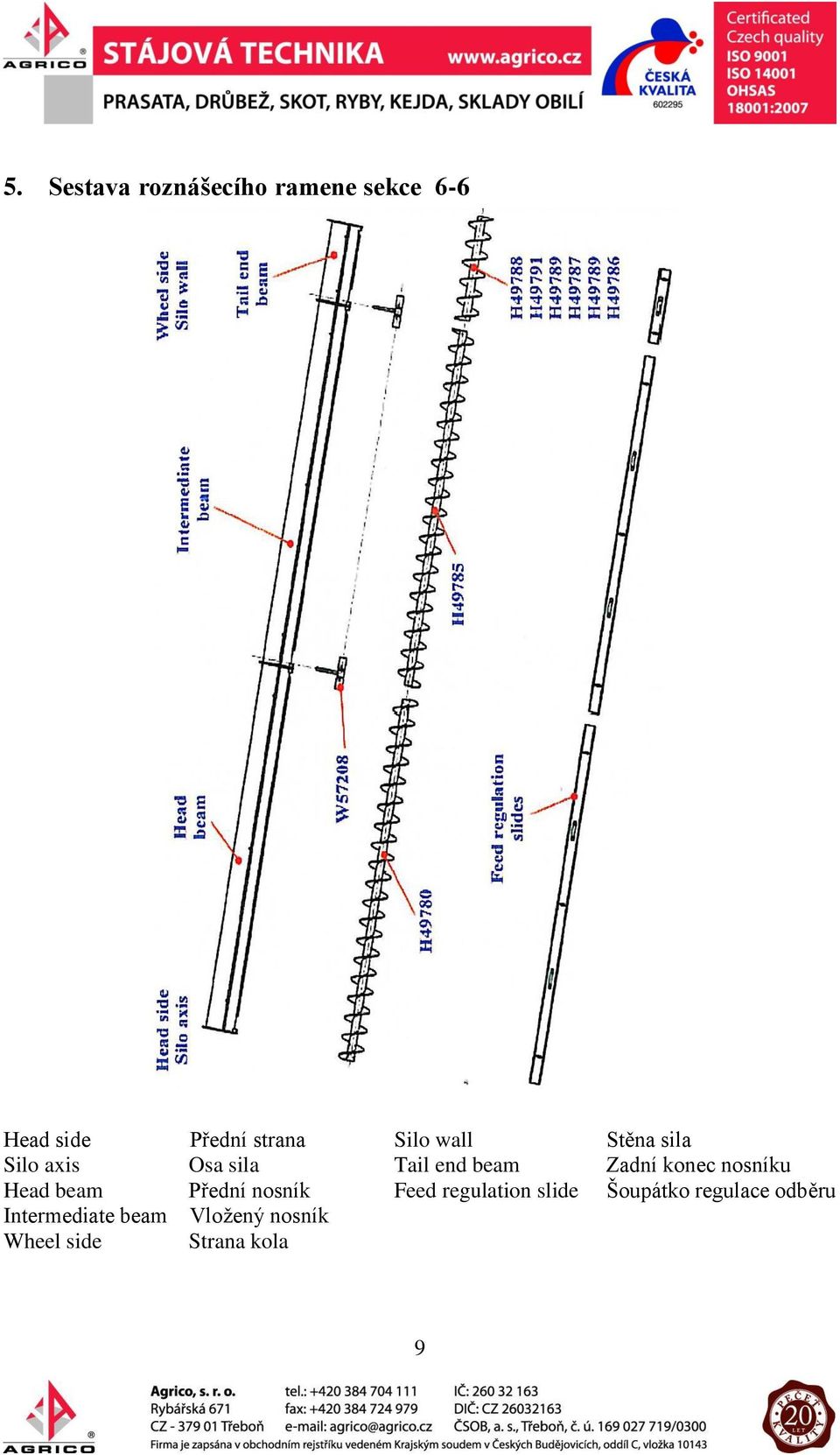

9 5. Sestava roznášecího ramene sekce 6-6 Head side Přední strana Silo wall Stěna sila Silo axis Osa sila Tail end beam Zadní konec nosníku Head beam Přední nosník Feed regulation slide Šoupátko regulace odběru Intermediate beam Vložený nosník Wheel side Strana kola 9

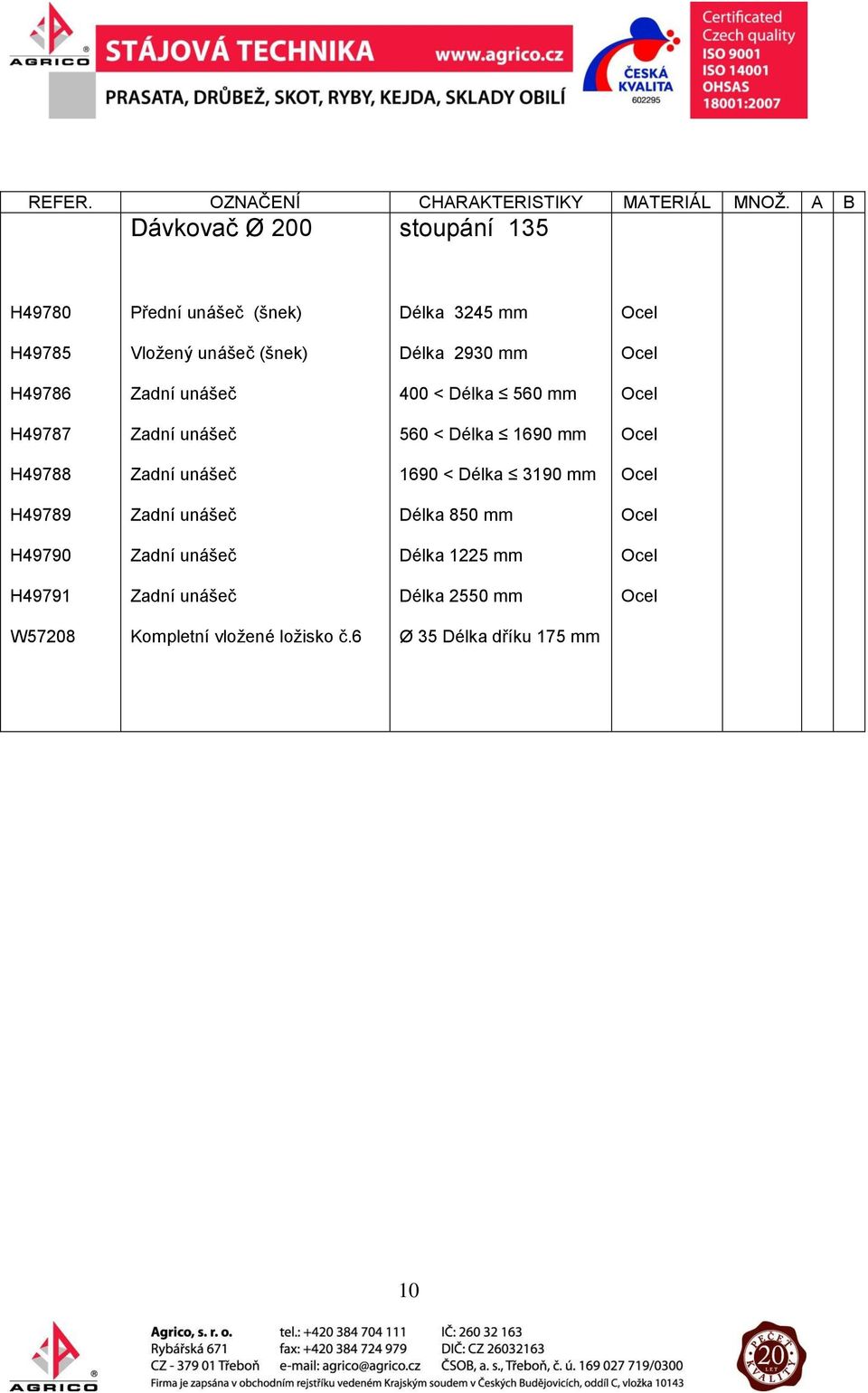

10 REFER. OZNAČENÍ CHARAKTERISTIKY MATERIÁL MNOŽ. A B Dávkovač Ø 200 stoupání 35 H49780 Přední unášeč (šnek) Délka 3245 mm H49785 Vložený unášeč (šnek) Délka 2930 mm H < Délka 560 mm H < Délka 690 mm H < Délka 390 mm H49789 Délka 850 mm H49790 Délka 225 mm H4979 Délka 2550 mm W57208 Kompletní vložené ložisko č.6 Ø 35 Délka dříku 75 mm 0

11 6. Sestava roznášecího ramene sekce 7-7 Head side Přední strana Silo wall Stěna sila Silo axis Osa sila Tail end beam Zadní konec nosníku Head beam Přední nosník Feed regulation slide Šoupátko regulace odběru Intermediate beam Vložený nosník Wheel side Strana kola

12 REFER. OZNAČENÍ CHARAKTERISTIKY MATERIÁL MNOŽ. A B Dávkovač Ø 220 rozteč 58 H44580 Přední unášeč (šnek) Délka 3245 mm H44584 Vložený unášeč (šnek) Délka 2930 mm H < Délka 560 mm H < Délka 690 mm H < Délka 390 mm H44592 Délka 850 mm H44596 Délka 225 mm H44600 Délka 2550 mm W57209 Kompletní vložené ložisko č.7 Ø 50 Délka dříku 200 mm 2

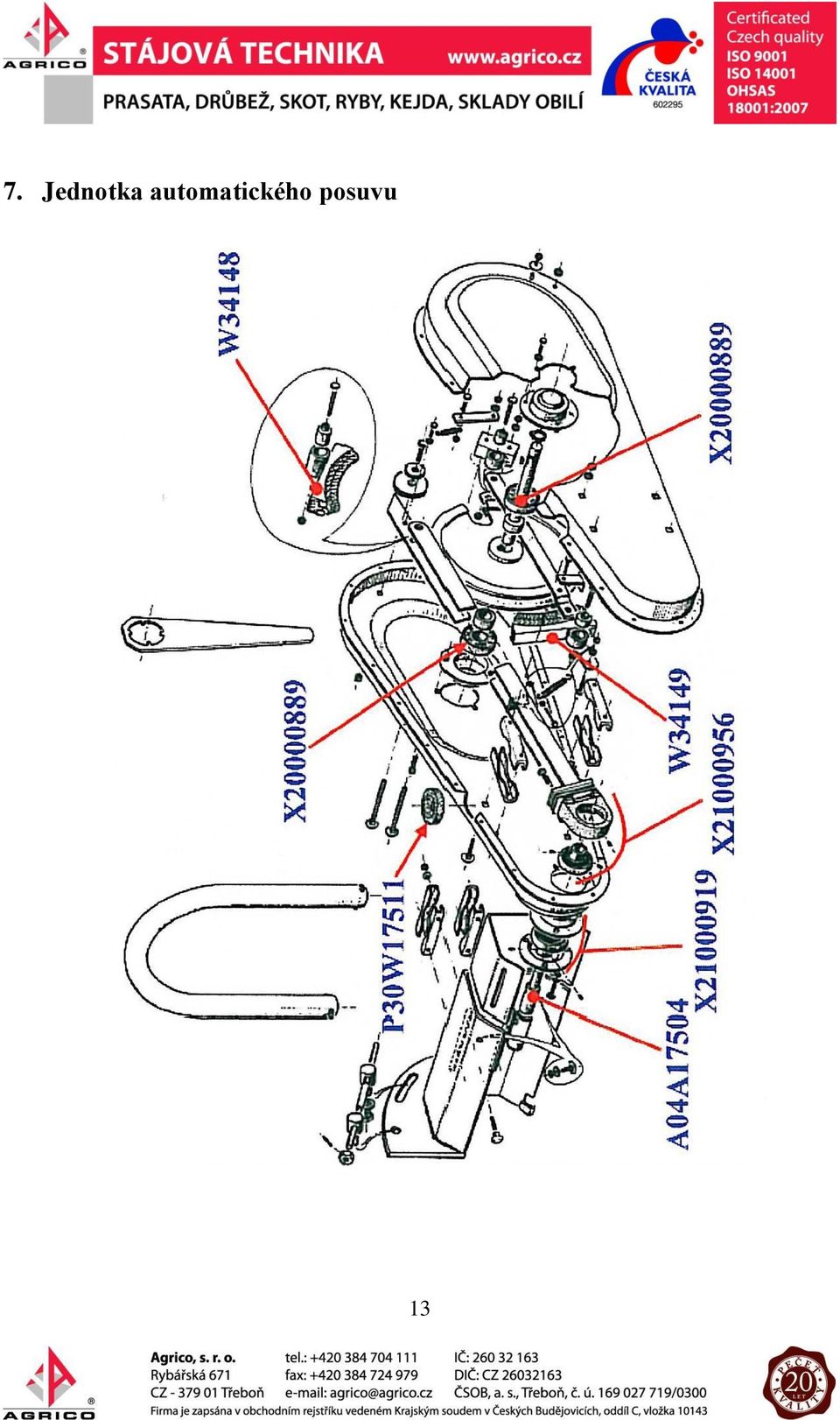

13 7. Jednotka automatického posuvu 3

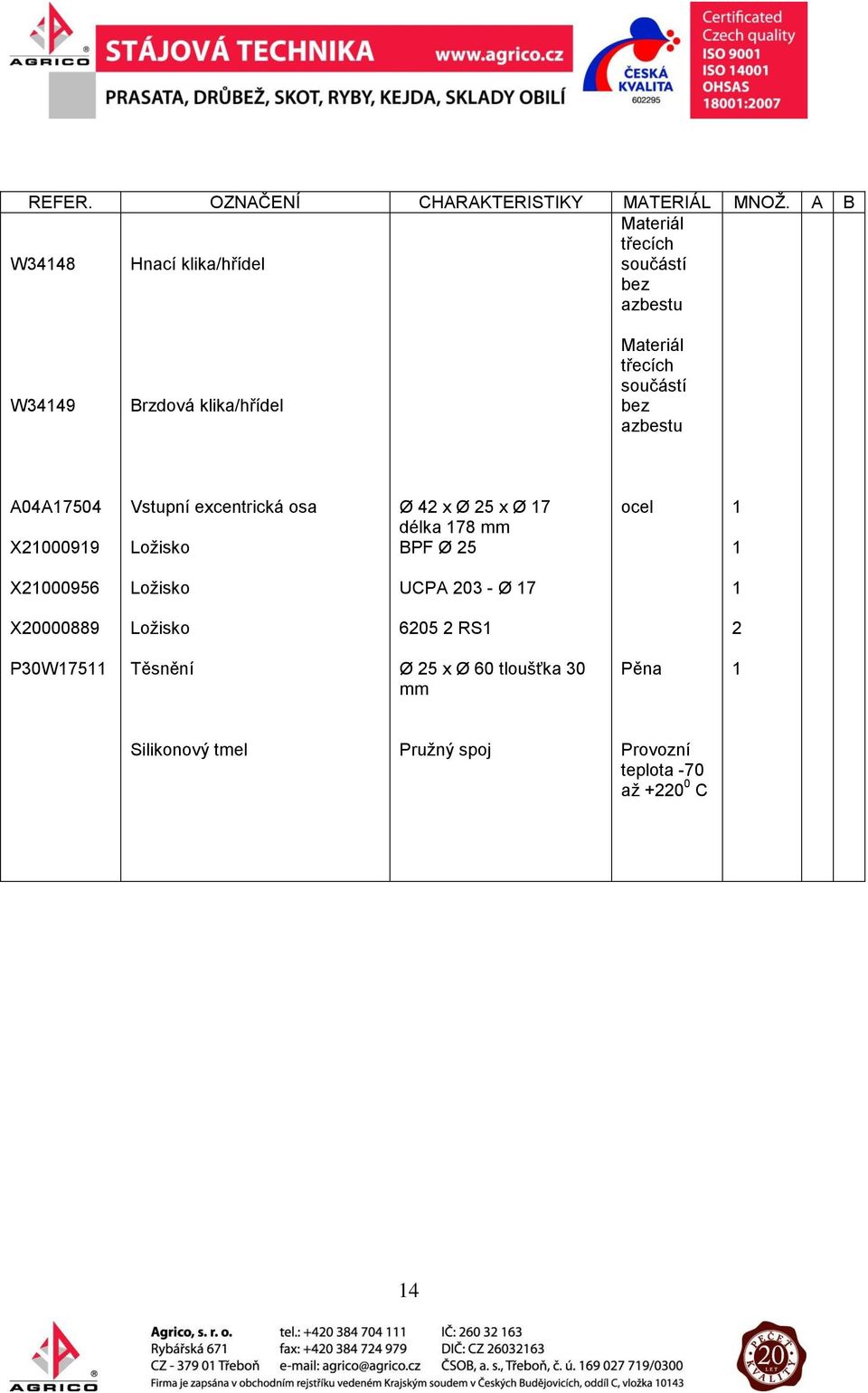

14 REFER. OZNAČENÍ CHARAKTERISTIKY MATERIÁL MNOŽ. A B Materiál třecích W3448 Hnací klika/hřídel součástí bez azbestu W3449 Brzdová klika/hřídel Materiál třecích součástí bez azbestu A04A7504 X Vstupní excentrická osa Ložisko Ø 42 x Ø 25 x Ø 7 délka 78 mm BPF Ø 25 ocel X Ložisko UCPA Ø 7 X Ložisko RS 2 P30W75 Těsnění Ø 25 x Ø 60 tloušťka 30 mm Pěna Silikonový tmel Pružný spoj Provozní teplota -70 až C 4

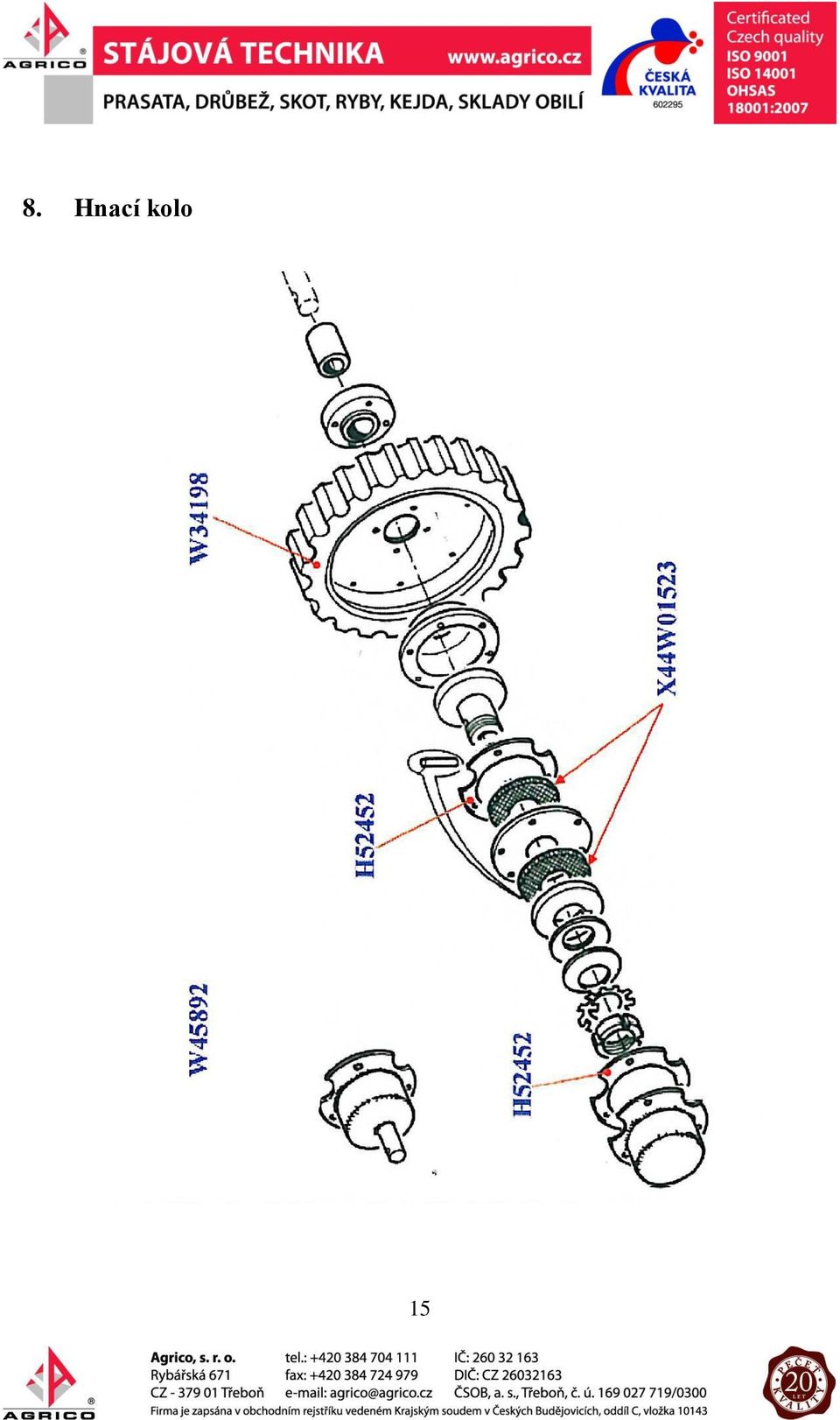

15 8. Hnací kolo 5

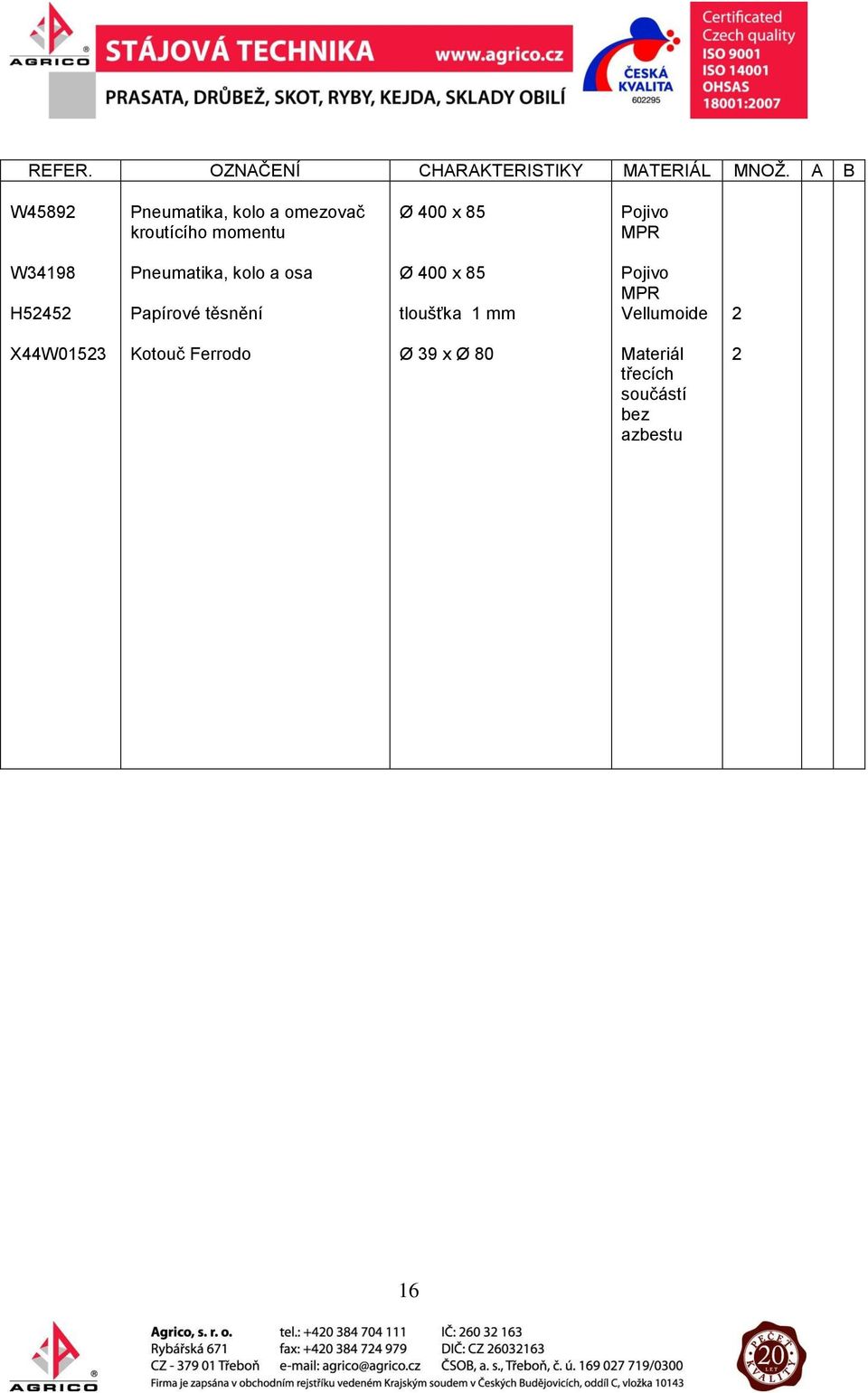

16 REFER. OZNAČENÍ CHARAKTERISTIKY MATERIÁL MNOŽ. A B W45892 Pneumatika, kolo a omezovač kroutícího momentu Ø 400 x 85 Pojivo MPR W3498 H52452 Pneumatika, kolo a osa Papírové těsnění Ø 400 x 85 tloušťka mm Pojivo MPR Vellumoide 2 X44W0523 Kotouč Ferrodo Ø 39 x Ø 80 Materiál třecích součástí bez azbestu 2 6

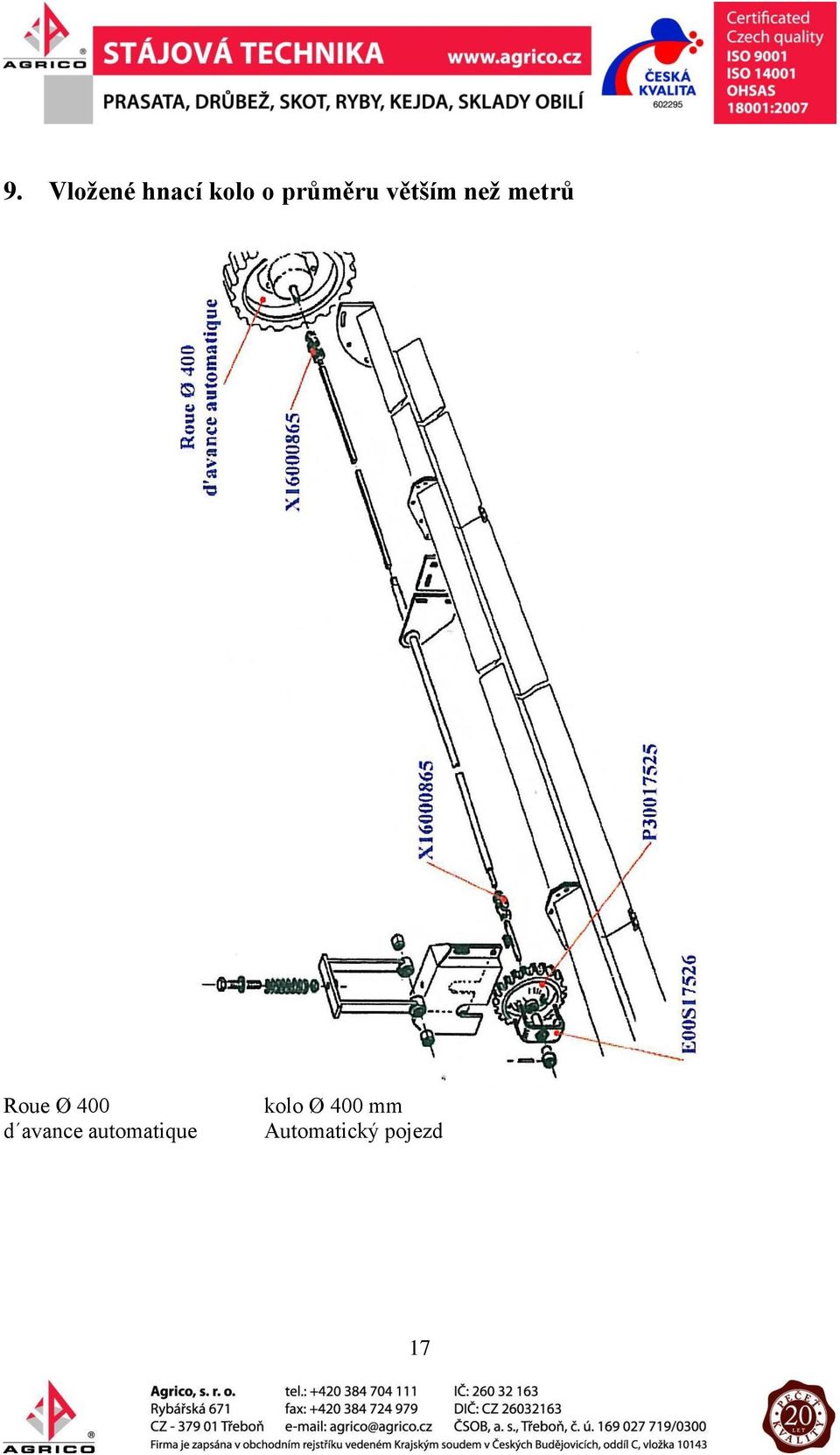

17 9. Vložené hnací kolo o průměru větším než metrů Roue Ø 400 d avance automatique kolo Ø 400 mm Automatický pojezd 7

18 REFER. OZNAČENÍ CHARAKTERISTIKY MATERIÁL MNOŽ. A B P Vložené kolo Ø 250 x 45 Resilex : Ref E00S7526 Svorka pohonu X Univerzální spojka ocel 8
