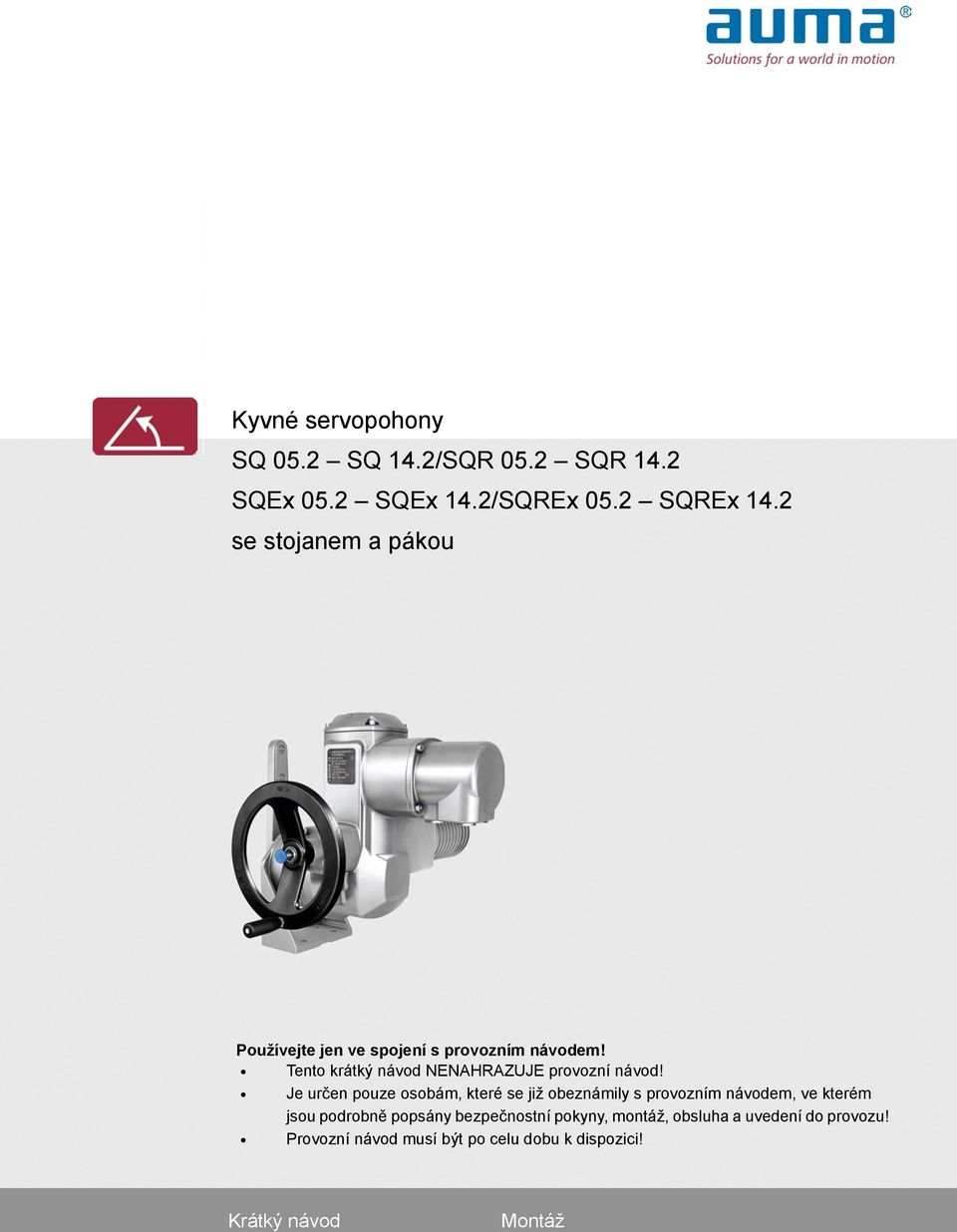

1 Kyvné servopohony SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 SQEx 05.2 SQEx 14.2/SQREx 05.2 SQREx 14.2 se stojanem a pákou Používejte jen ve spojení s provozním návodem! Tento krátký návod NENAHRAZUJE provozní návod! Je určen pouze osobám, které se již obeznámily s provozním návodem, ve kterém jsou podrobně popsány bezpečnostní pokyny, montáž, obsluha a uvedení do provozu! Provozní návod musí být po celu dobu k dispozici! Krátký návod Montáž

2 Obsah Obsah Strana 1. Stručný popis Montáž Instalace a upevnění pákového pohonu 2.2. Změna polohy páky 2.3. Montáž táhla 3. Seznam náhradních dílů Kyvný pohon SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 se stojanem a pákou 4. Technické údaje Vybavení a funkce Adresy

3 Stručný popis 1. Stručný popis Základ zde popisovaného pákového servopohonu tvoří kyvný pohon typu SQ. Místo výstupní příruby je však namontována patní příruba a páka. Na páce je zpravidla namontováno táhlo s kulovými klouby pro ovládání armatury. Obr. 1: Příklad použití Pákové servopohony AUMA jsou poháněny elektromotorem. Pro ruční ovládání je k dispozici ruční kolo. Vypínání v koncových polohách se ovládá polohovým nebo momentovým spínačem. Pro ovládání resp. zpracování signálů servopohonu je nezbytně nutná ovládací jednotka. 3

4 Montáž 2. Montáž 2.1. Instalace a upevnění pákového pohonu Nebezpečí pohmoždění pohyblivými díly! Před montáží zkontrolujte, zda je k dispozici dostatečný prostor. Pohon nebo ostatní díly nesmí zasahovat do kyvného prostoru páky. Namontujte ochranná opatření. Změny na vychýlení páky v důsledku vibrací! Servopohon namontujte na pevné, neohebné a nevibrující položce tak, aby byly vyloučeny relativní pohyby mezi stojanem a upevňovacím prvkem. 1. polohu vyrovnejte tak, aby trubka k armatuře [1] byla paralelní s kyvnou pákou pohonu [2]. Informace: Dodržujte přípustnou odchylku úhlu mezi trubkou a kyvnou pákou. - od kyvné páky [2] směrem pryč: max ke kyvné páce [2] směrem k ní: max. 3 Obr. 2: Přípustné odchylky úhlu a vývrty ve stojanu [1] Trubka k armatuře [2] Kyvná páka 2. Vyčistěte dosedací plochy a řádně je odmastěte. 3. Pomocí čtyř šroubů (min. kvalita 8.8) a pružných podložek upevněte servopohon. Tabulka 1: Rozměry vývrtů stojan Typ L J h1 h SQ(R)(Ex) SQ(R)(Ex) SQ(R)(Ex) SQ(R)(Ex) SQ(R)(Ex) Změna polohy páky V případě potřeby může být pozměněna poloha páky. 4

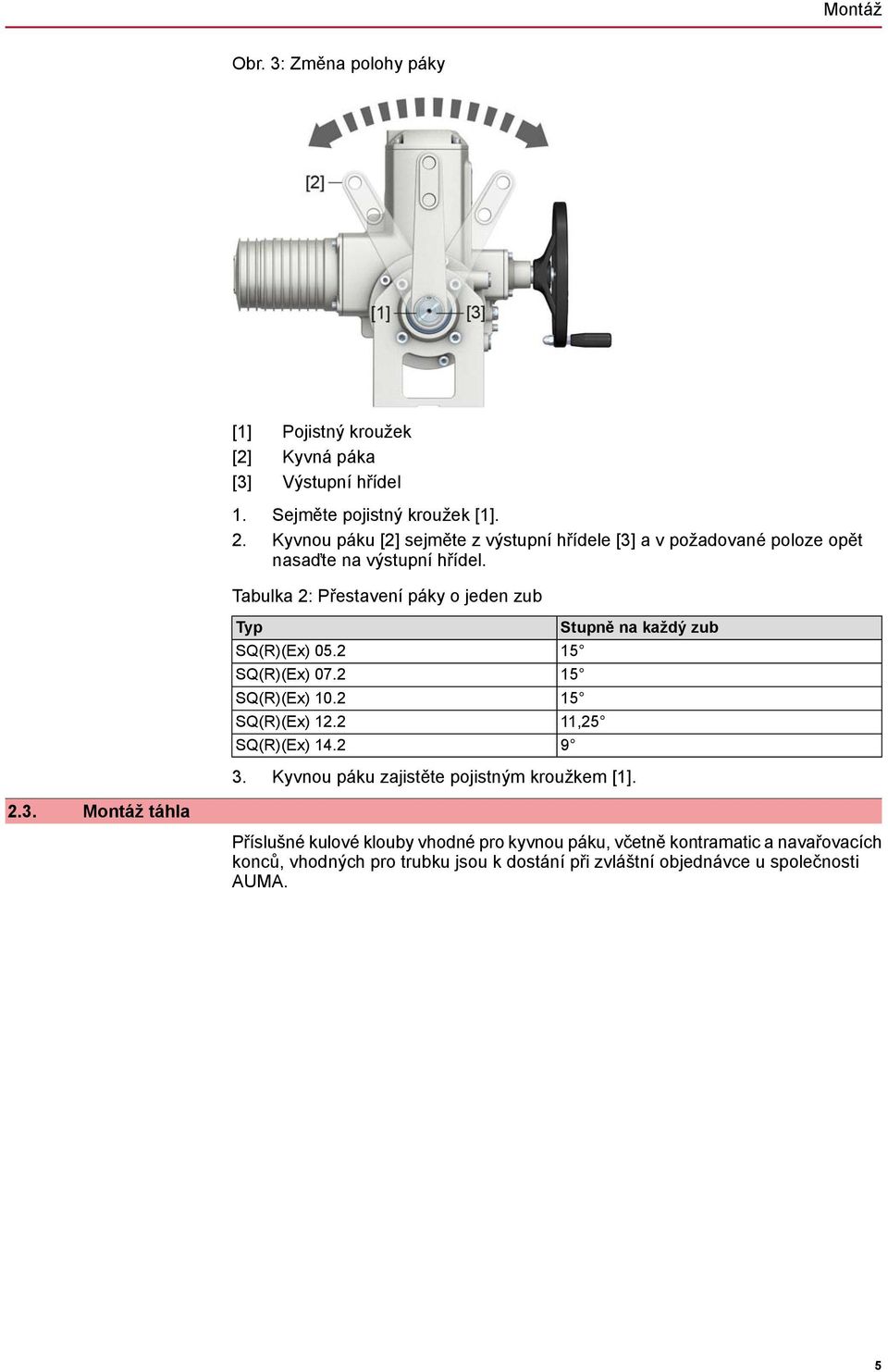

5 Montáž Obr. 3: Změna polohy páky [1] Pojistný kroužek [2] Kyvná páka [3] Výstupní hřídel 1. Sejměte pojistný kroužek [1]. 2. Kyvnou páku [2] sejměte z výstupní hřídele [3] a v požadované poloze opět nasaďte na výstupní hřídel. Tabulka 2: Přestavení páky o jeden zub Typ SQ(R)(Ex) 05.2 SQ(R)(Ex) 07.2 SQ(R)(Ex) 10.2 SQ(R)(Ex) 12.2 SQ(R)(Ex) 14.2 Stupně na každý zub , Kyvnou páku zajistěte pojistným kroužkem [1] Montáž táhla Příslušné kulové klouby vhodné pro kyvnou páku, včetně kontramatic a navařovacích konců, vhodných pro trubku jsou k dostání při zvláštní objednávce u společnosti AUMA. 5

6 Montáž Obr. 4: Táhlo s kulovými klouby [1] Kulový kloub [2] Kontramatice [3] Svářecí matka [4] Trubka [5] Páka armatury [6] Kyvná páka [7] Korunová matka [8] Závlačka 1. Kulový kloub [1] vložte do vývrtu u kyvné páky [6], upevněte pomocí korunové matky [7] a závlačkou [8] zajistěte před odjištěním. 2. Další kulový kloub [1] vložte do vývrtu u páky armatury [5], upevněte pomocí korunové matky [7] a závlačkou [8] zajistěte před odjištěním. 3. Obě svářecí matky [3] našroubujte na kulové klouby [1] až do cca středu délky závitu. Informace: Dodržte minimální překrytí závitu (X min = 1 x průměr závitu). 4. Pohon a armaturu posuňte do stejné koncové polohy. 5. Páku armatury [5] a kyvnou páku [6] umístěte do vzájemné paralelní polohy. 6. Odměřte rozměr pro délku trubky a trubku zkraťte na odpovídající délku. 7. Z obou kulových kloubů odšroubujte svářecí matky [3] a navařte na trubku. Informace: Po navaření naneste ochranu proti korozi. 8. Do kulového kloubu u kyvné páky našroubujte kontramatici [2] a trubku [4]. Informace: Dodržte minimální překrytí závitu (X min = 1 x průměr závitu). 9. Druhý kulový kloub [1] sejměte z páky armatury [5], našroubujte kontramatici [2] a kulový kloub zašroubujte do trubky. Informace: Dodržte minimální překrytí závitu (X min = 1 x průměr závitu). 10. Druhý kulový kloub [1] vložte do páky armatury [5], upevněte pomocí korunové matky [7] a zajistěte závlačkou [8]. 6

7 Montáž 11. Otočením trubky nastavte délku. Informace: Při použití dodaných kulových kloubů má jeden kulový kloub pravotočivý závit, druhý kloub levotočivý závit. Informace: Při nastavování délky dbejte na to, aby nedošlo k podkročení resp. překročení úhlu α min. resp. α max. Obr. 5: Přípustné úhly vychýlení α β Úhel vychýlení Úhel v závislosti na armatuře Mezní hodnoty úhlu β musí zadat výrobce armatury. Tabulka 3: Přípustné úhly vychýlení Typ SQ(R)(Ex) 05.2 SQ 14.2 α min. 30 α max Pevně utáhněte obě kontramatice [2] u trubky [4]. 7

8 Seznam náhradních dílů 3. Seznam náhradních dílů 3.1. Kyvný pohon SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 se stojanem a pákou 8

9 Seznam náhradních dílů Informace: Při každé objednávce náhradních dílů prosíme o uvedení typu zařízení a našeho čísla zakázky (viz typový štítek). Smí být používány pouze originální náhradní díly AUMA. Použití jiných součástí je důvodem k zániku záruky a k vyloučení nároků na uplatnění záruky. Vyobrazení náhradních dílů se může lišit od dodaného výrobku. Č Název Skříň Hnací hřídel Motorová spojka hnací hřídel Ruční spojka Šnekové kolo Planetové soukolí na straně ručního kola Palec momentový Ozubený segment Kolo korunové Spojka II pro momentové vypínání Výstupní kolo polohového vypínání Hnací kolo polohového spínání Zajišťovací plech Kabelový svazek pro ochranný vodič (kolík) Motor (VD motor vč. č ) Planetový převod, strana motoru (SQ/SQR pro motor VD) Redukční převodovka Víko ovládacího prostoru Dutinková část (kompletně osazená) Konektor neosazený (pro kolíky) Kontakt pro ovládání Kontakt pro motor Kolíkový kontakt pro ovládání Kolíkový kontakt pro motor Kryt konektoru Spojka Uzavírací šroub Druh Č Název Mechanický ukazatel polohy Druh Dutinková část motorového konektoru Potenciometr pro vysílač polohy Potenciometr bez kluzné třecí spojky Topení Spínač blikače s kolíky (bez impulzového kotouče a izolační desky) Ovládací jednotka s měřicími hlavami pro momentové vypínání a spínač Ovládací jednotka s magnetickým vysílačem polohy a momentu (MWG), pro provedení Non-Intrusive ve spojení s integrovaným ovládáním AUMATIC Paketový spínač pro směr OPEN (OTEVŘÍT) S1 S2 Paketový spínač pro směr CLOSE (ZAVŘÍT) Spínač pro polohu/moment Spínací kazeta Vysílač polohy RWG Potenciometr pro RWG bez kluzné třecí spojky Deska s plošnými spoji RWG Kabelový svazek pro RWG Kluzná třecí spojka pro potenciometr/rwg Motorová spojka, na straně motoru Kolík motorové spojky Přidržovací pružina motorové spojky Výstupní příruba s koncovým dorazem Sada těsnění, malá Sada těsnění, velká Sada Sada 9

10 Seznam náhradních dílů Č. Název Druh Č. Název Druh Ruční kolo s rukojetí Patní příruba Kyvná páka 10

11 Technické údaje 4. Technické údaje Informace V technických údajích konstrukční řady kyvných pohonů typu SQ.2 a doplňku k provedení se stojanem a pákou (viz níže) jsou kromě standardních provedení uvedeny také volitelné možnosti. Přesné provedení je uvedeno v technickém datovém listu dané zakázky. Technický datový list dané zakázky naleznete ke stažení na internetu na adrese v německém a anglickém jazyce (nutné zadání čísla zakázky) Vybavení a funkce Základ pákového servopohonu tvoří kyvný pohon typu SQ. Proto platí technické údaje konstrukční řady SQ.2. Zvláštnosti pro provedení se stojanem a pákou jsou popsány zde. Zvláštnosti u provedení se stojanem a pákou Kyvná páka Kulové klouby Upevnění Z tvárné litiny se dvěma nebo třemi vývrty pro upevnění táhla. Páka může být na hnací hřídel namontována pomocí vrubového ozubení, při zohlednění vnějších podmínek, v libovolné poloze. Dva kulové klouby, vhodné pro páku, včetně kontramatic a dvou navařovacích konců vhodných pro trubku podle rozměrového výkresu. Stojan se čtyřmi vývrty pro upevňovací šrouby 11
