MITUTOYO PROMOTION! Podzim 10

Transkript

1 MITUTOYO PROMOTION! Podzim Říjen 2010 až leden

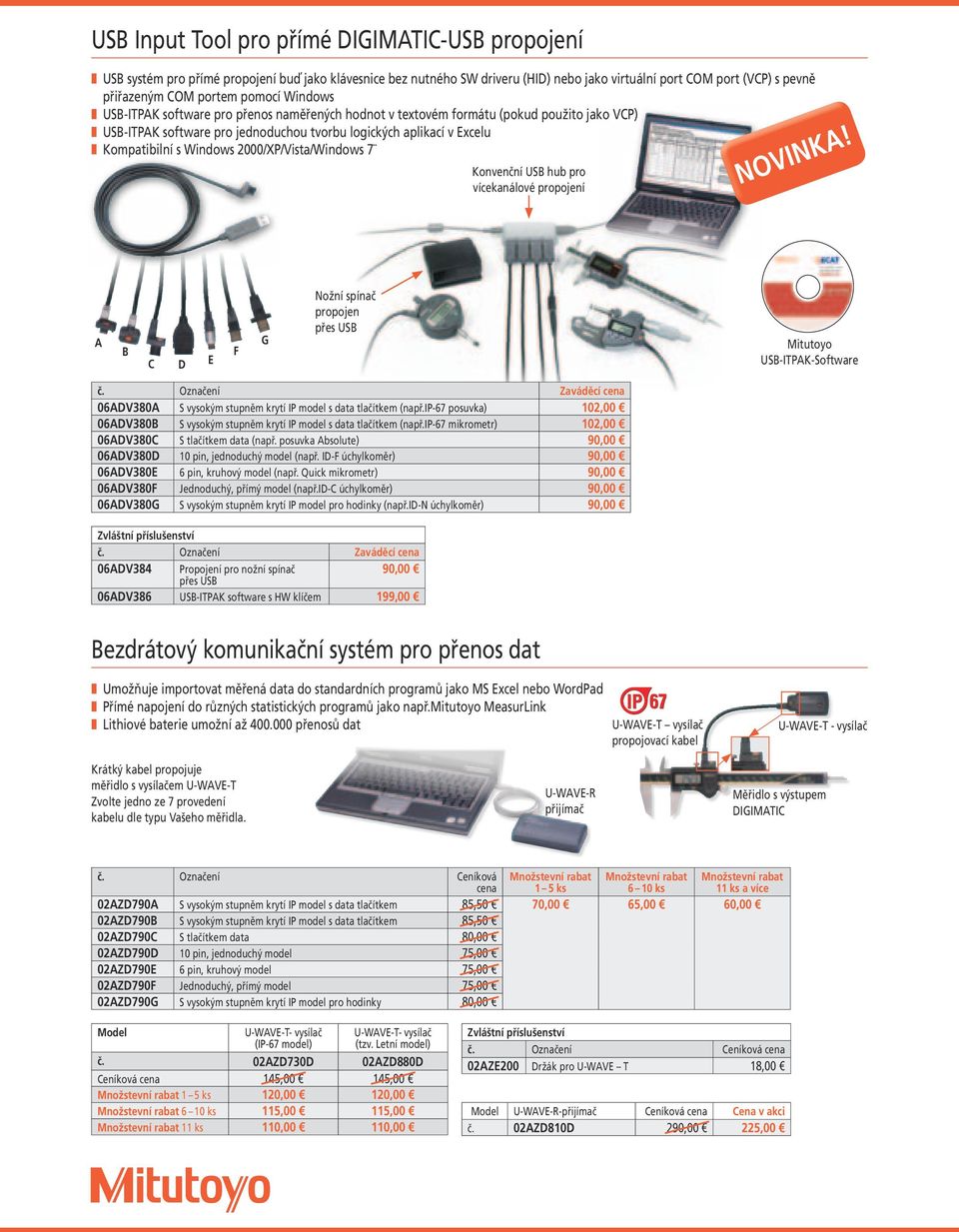

2 USB Input Tool pro přímé DIGIMATIC-USB propojení USB systém pro přímé propojení buď jako klávesnice bez nutného SW driveru (HID) nebo jako virtuální port COM port (VCP) s pevně přiřazeným COM portem pomocí Windows USB-ITPAK software pro přenos naměřených hodnot v textovém formátu (pokud použito jako VCP) USB-ITPAK software pro jednoduchou tvorbu logických aplikací v Excelu Kompatibilní s Windows 2000/XP/Vista/Windows 7 Konvenční USB hub pro vícekanálové propojení NOVINKA! A B C D E F G Nožní spínač propojen přes USB Mitutoyo USB-ITPAK-Software č. Označení Zaváděcí cena 06ADV380A S vysokým stupněm krytí IP model s data tlačítkem (např.ip-67 posuvka) 102,00 06ADV380B S vysokým stupněm krytí IP model s data tlačítkem (např.ip-67 mikrometr) 102,00 06ADV380C S tlačítkem data (např. posuvka Absolute) 90,00 06ADV380D 10 pin, jednoduchý model (např. ID-F úchylkoměr) 90,00 06ADV380E 6 pin, kruhový model (např. Quick mikrometr) 90,00 06ADV380F Jednoduchý, přímý model (např.id-c úchylkoměr) 90,00 06ADV380G S vysokým stupněm krytí IP model pro hodinky (např.id-n úchylkoměr) 90,00 č. Označení Zaváděcí cena 06ADV384 Propojení pro nožní spínač 90,00 přes USB 06ADV386 USB-ITPAK software s HW klíčem 199,00 Bezdrátový komunikační systém pro přenos dat Umožňuje importovat měřená data do standardních programů jako MS Excel nebo WordPad Přímé napojení do různých statistických programů jako např.mitutoyo MeasurLink Lithiové baterie umožní až přenosů dat U-WAVE-T vysílač propojovací kabel U-WAVE-T - vysílač Krátký kabel propojuje měřidlo s vysílačem U-WAVE-T Zvolte jedno ze 7 provedení kabelu dle typu Vašeho měřidla. U-WAVE-R přijímač Měřidlo s výstupem DIGIMATIC č. Označení Ceníková cena Množstevní rabat 1 5 ks Množstevní rabat 6 10 ks Množstevní rabat 11 ks a více 02AZD790A S vysokým stupněm krytí IP model s data tlačítkem 85,50 70,00 65,00 60,00 02AZD790B S vysokým stupněm krytí IP model s data tlačítkem 85,50 02AZD790C S tlačítkem data 80,00 02AZD790D 10 pin, jednoduchý model 75,00 02AZD790E 6 pin, kruhový model 75,00 02AZD790F Jednoduchý, přímý model 75,00 02AZD790G S vysokým stupněm krytí IP model pro hodinky 80,00 Model U-WAVE-T- vysílač (IP-67 model) U-WAVE-T- vysílač (tzv. Letní model) č. 02AZD730D 02AZD880D 145,00 145,00 Množstevní rabat 1 5 ks 120,00 120,00 Množstevní rabat 6 10 ks 115,00 115,00 Množstevní rabat 11 ks 110,00 110,00 02AZE200 Držák pro U-WAVE T 18,00 Model U-WAVE-R-přijímač č. 02AZD810D 290,00 225,00

3 Posuvné měřítko ABSOLUTE DIGIMATIC č , Signální kabel (1 m) 34,50 26, Signální kabel (2 m) 39,50 30,00 06ADV380C Signální kabel USB (2 m) viz strana 2 č. Měřicí rozsah Výstup dat Hloubkoměr plochý 100,00 75, Ø 1,9 100,00 75, plochý 125,00 98,00 Posuvné měřítko ABSOLUTE DIGIMATIC IP-67 odolné vůči chladicí kapalině č , I D TÜV Rheinland : CZA624 Signální kabel (1 m) 65,00 50,00 05CZA625 Signální kabel (2 m) 74,00 57,00 06ADV380A Signální kabel USB (2 m) viz strana 2 č. Měřicí rozsah Hloubkoměr Výstup dat plochý 148,00 109, Ø 1,9 148,00 109, plochý 208,00 155, plochý 289,00 220, plochý 189,00 142, plochý 238,00 179, plochý 339,00 255,00 Posuvné měřítko s kruhovým číselníkem č ,50 č. Měřicí rozsah Dělení stupnice Hloubkoměr ,01 plochý 99,50 73, * ,01 plochý 99,50 73,50 * bez posuvového kolečka Analogové posuvné měřítko č ,50 č. Měřicí rozsah Nonius Poznámka / inch ,05 / 1/128 aretační šroubek 26,80 20,50 3

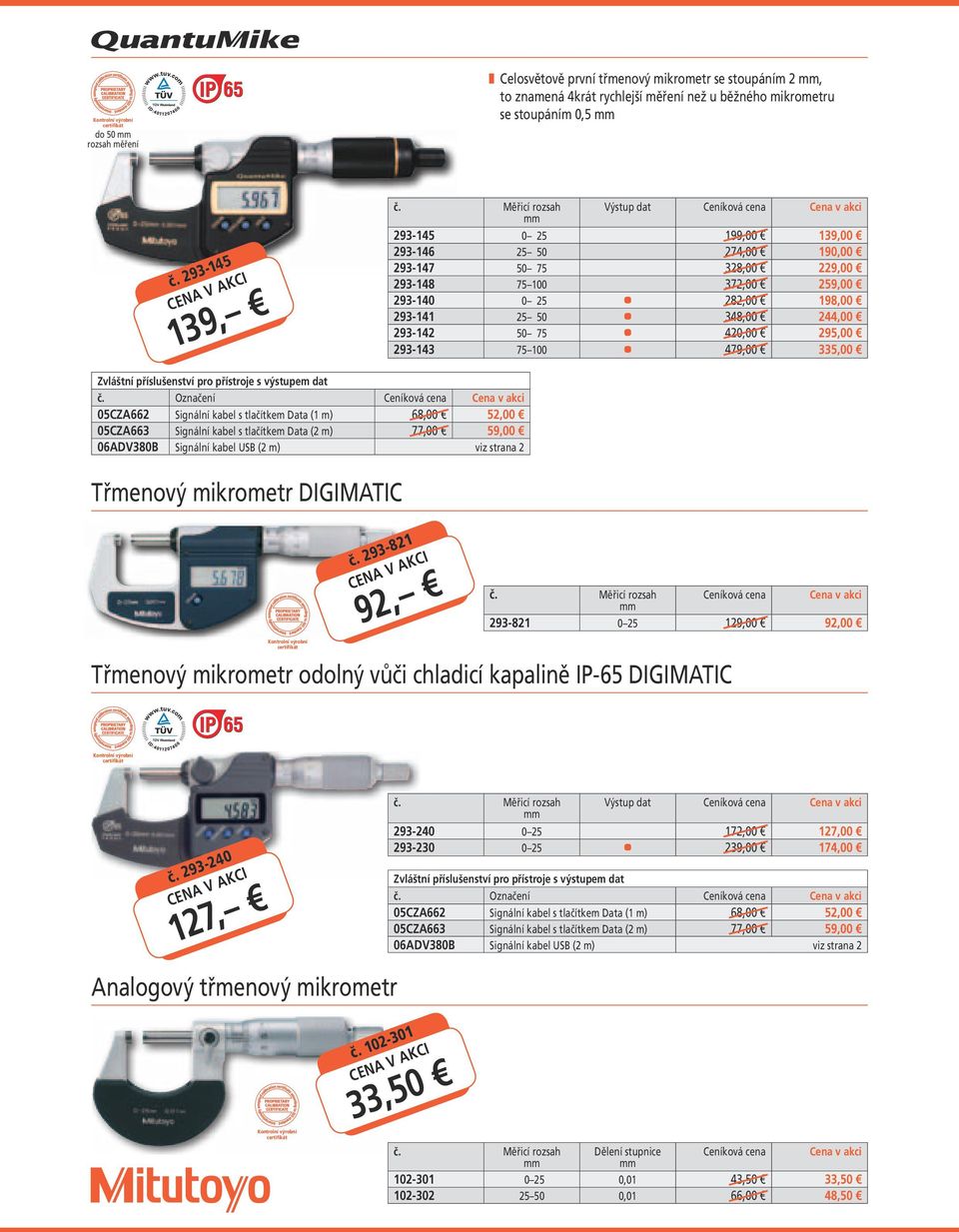

4 do 50 rozsah měření Celosvětově první třmenový mikrometr se stoupáním 2, to znamená 4krát rychlejší měření než u běžného mikrometru se stoupáním 0,5 č , č. Měřicí rozsah Výstup dat ,00 139, ,00 190, ,00 229, ,00 259, ,00 198, ,00 244, ,00 295, ,00 335,00 pro přístroje s výstupem dat 05CZA662 Signální kabel s tlačítkem Data (1 m) 68,00 52,00 05CZA663 Signální kabel s tlačítkem Data (2 m) 77,00 59,00 06ADV380B Signální kabel USB (2 m) viz strana 2 Třmenový mikrometr DIGIMATIC č , č. Měřicí rozsah ,00 92,00 Třmenový mikrometr odolný vůči chladicí kapalině IP-65 DIGIMATIC č , č. Měřicí rozsah Výstup dat ,00 127, ,00 174,00 pro přístroje s výstupem dat 05CZA662 Signální kabel s tlačítkem Data (1 m) 68,00 52,00 05CZA663 Signální kabel s tlačítkem Data (2 m) 77,00 59,00 06ADV380B Signální kabel USB (2 m) viz strana 2 Analogový třmenový mikrometr č ,50 č. Měřicí rozsah Dělení stupnice ,01 43,50 33, ,01 66,00 48,50

5 Analogový třmenový mikrometr č ,50 do 50 rozsah měření č. Měřicí rozsah ,00 30, ,50 42, ,00 305, Úchylkoměr ID-C ABSOLUTE DIGIMATIC Velikost číslic na displeji 11 Možnost zadání faktoru měřené hodnoty Grafická indikace překročení nebo podkročení tolerance Otočný displej, čitelný až do 330 Zobrazení tolerance Signální kabel (1 m) 25, Signální kabel (2 m) 31,00 06ADV380F Signální kabel USB (2 m) viz strana 2 č. Rozsah Číslicový krok B 12,7 0,01 225,00 148, B 12,7 0,001 / 0,01 299,00 199,00 Vyobrazení B č B 199, Úchylkoměr ID-S ABSOLUTE DIGIMATIC Signální kabel (1 m) 25, Signální kabel (2 m) 31,00 06ADV380F Signální kabel USB (2 m) viz strana 2 č. Rozsah B 12,7 133,00 94,50 č B 94,50 Analogové úchylkoměry Ø 57 č. Rozsah Stupnice Dělení stupnice Měřicí síla max. N Ceníková cena 2046S** (100 0) 0,01 1,4 29,00 23, SB* (100 0) 0,01 1,4 29,00 23,00 * ploché zadní víko bez očka ** zadní víko s očkem č. 2046SB 23, 5

6 Páčkové úchylkoměry č. Rozsah Stupnice Dělení stupnice Měřicí síla N Snímací hrot Ø E 0, ,01 0,3 Tvrdokov č Ceníková cena 74,00 58,00 č E 58, Magnetický stojánek č. Akční radius Celková výška S jemným nastavením 7011SN ca ,50 55, B ca ,00 118,00 č. 7011SN 55, USB Interface DIGIMATIC Přímé načtení dat do uživatelského software (např. Microsoft Excel) bez další podpory S tlačítkem pro přenos dat na pouzdře s připojením nožního spínače č ,00 135,00 č , T Nožní spínač 37,00 DP-1 VR Miniprocesor DIGIMATIC Zaznamenání až hodnot Vyhodnocení mnoha statistických parametrů č D 402,00 299, T Nožní spínač 37,00 č D 299,

7 Přesný třídotekový dutinoměr DIGIMATIC HOLTEST s ochranou proti chladící kapalině Vyobrazení č , Měřicí plochy s titanovým povlakem nebo z tvrdokovu, kužel a kontaktní bod z tvrdokovu 05CZA662 Signální kabel s tlačítkem Data (1 m) 68,00 52,00 05CZA663 Signální kabel s tlačítkem Data (2 m) 77,00 59,00 06ADV380B Signální kabel USB (2 m) viz strana 2 Sada-č. Měřicí rozsah Nastavovací kroužek Ø / , , / , , / , , , , , ,00 Sada dutinoměrů Včetně velmi kvalitního analogového úchylkoměru č SB Pevný dotek a vyměnitelný dotek vyrobeny z tvrdokovu Opakovatelnost : 0,5 µm Max.přípustná chyba : 2 µm č , NOVINKA! č. Měřicí rozsah Dělení stupnice ,01 379,00 292,00 Sada koncových měrek z oceli Identifikační číslo na každé jednotlivé koncové měrce č. Počet v sadě Třída kalibrace / přesnosti Přesný třídotekový dutinoměr HOLTEST kusů , , kusů , , kusů ,00 779,00 č , Vyobrazení Měřicí plochy s titanovým povlakem nebo z tvrdokovu, kužel a kontaktní bod z tvrdokovu Sada-č. Měřicí rozsah Nastavovací kroužek Ø / ,00 579, ,00 489, / , , / , ,00 č , Vyobrazení

8 Digitální výškoměr a orýsovací přístroj S datovým výstupem Nastavení nuly je možné v libovolné pozici stisknutím tlačítka č. Měřicí rozsah Číslicový krok (volitelný) ,01 / 0, ,00 569, ,01 / 0, ,00 779, Signální kabel (1 m) 25, Signální kabel (2 m) 31,00 06ADV380F Signální kabel USB (2 m) viz strana 2 č , DIGIMATIC výškoměry a orýsovací přístroje S datovým výstupem Nastavení nuly je možné v libovolné pozici stisknutím tlačítka č. Měřicí rozsah Číslicový krok ,01 539,00 363, ,01 929,00 625,00 č , Signální kabel (1 m) 25, Signální kabel (2 m) 31,00 06ADV380F Signální kabel USB (2 m) viz strana 2 Lineární výškoměr Linear Height LH 600 D / LH 600 DG Pneumatický pohybový mechanismus Motorické přestavění osy Z Intuitivní ovládání s řízením menu na displeji Automatické opakování dříve naučených programů dílů Akumulátor umožňující provoz bez závislosti na síti Standardní příslušenství K Sada doteků 390,00 Obsah sady Držák s otvorem M3; talířkový dotek Ø 12 ; dotek s rubínovou kuličkou Ø 1, 2, 3, 4 ; prodloužení 10, 20 ; klíč Přípustná mezní chyba: (1,1 + 0,6 L/600) µm č D , č. Měřicí rozsah Zdvih Kolmost µm D , , D-21* , ,00 * provedení s ergonometricky řešenou rukojetí pro pojezd přístroje

9 Tvrdoměr HARDMATIC HH-411 Na kontrolu kovových obrobků Pracuje na principu zpětného odrazu Normován dle ASTM 7956 Měření v hodnotě tvrdosti L (je možný převod a zobrazení ve stupnici dle Vickerse, Brinella, Rockwell B a C, Shore HS i měření pevnosti v tahu) Tvrdost Úderové tělísko Funkce Rockwell Vickers Shore Brinell Pevnost v tahu Výstup dat Napájení L (Leeb) tvrdokov rozsah přepínání 19.3 HRC 68.2 HRC; 13.5 HRB HRB 43 HV 950 HV 13.2 HS 99.3 HS HB MPa RS-232 C / DIGIMATIC AC-adaptér nebo baterie LR6 (2 kusy) č , č , ,00 Tvrdoměry Wizhard pro Rockwell / Super Rockwell / Brinell Přístroj pro měření tvrdosti podle normy DIN EN ISO a DIN EN ISO Zobrazení různých statistických parametrů Elektronické řízení skutečného času zatížení pro přesné zatížení tím je zamezeno použití příliš velkého zkušebního zatížení Auto-Stop-zvedací stůl s automatickým opatřením zkušebního předzatížení Zobákovité rameno pro lepší dostupnost k vnitřním a vnějším plochám Zobákovité rameno č D 9.600, č. Model D HR , , D HR , , D HR , ,00 Model HR-511 HR-521 HR-522 Ovládací panel Kontrolní jednotka LCD dotykový displej Řízení zkušeb. zatížení Automatické (zatížení, výdrž, odlehčení) Přehodnocení na další stupnici tvrdosti HV, HK, HBS, pevnost v tahu, HRA, HRB, HRC, HRD, HRF, HRG, HR15T, HR30T, HR45T, HR15N, HR30N, HR45N, HS, HB (HBS) Zkušební předzatížení N 29,42; 98,07 Zkušební zatížení N Rockwell N 588,4; 980,7; 1471 Super Rockwell (stupnici N/T) N 147,1; 294,2; 441,3 Brinell* (Kulička Ø/kg) Max. rozměry obrobku Výstup dat * Vtisky musí být změřeny pomocí měř.mikroskopu (není obsažen v dodávce). HBW 2,5/187,5 HBW 1/10; HBW 1/30; HBW 2,5/6,25; HBW 2,5/15,625; HBW 2,5/31,25; HBW2,5/62,5; HBW 2,5/187,5; HBW 5/25; HBW 5/62,5; HBW 5/125; HBW 10/100 výška: 205, hloubka: 150 od středu vnikového tělíska RS-232 C / DIGIMATIC / Centronics 9

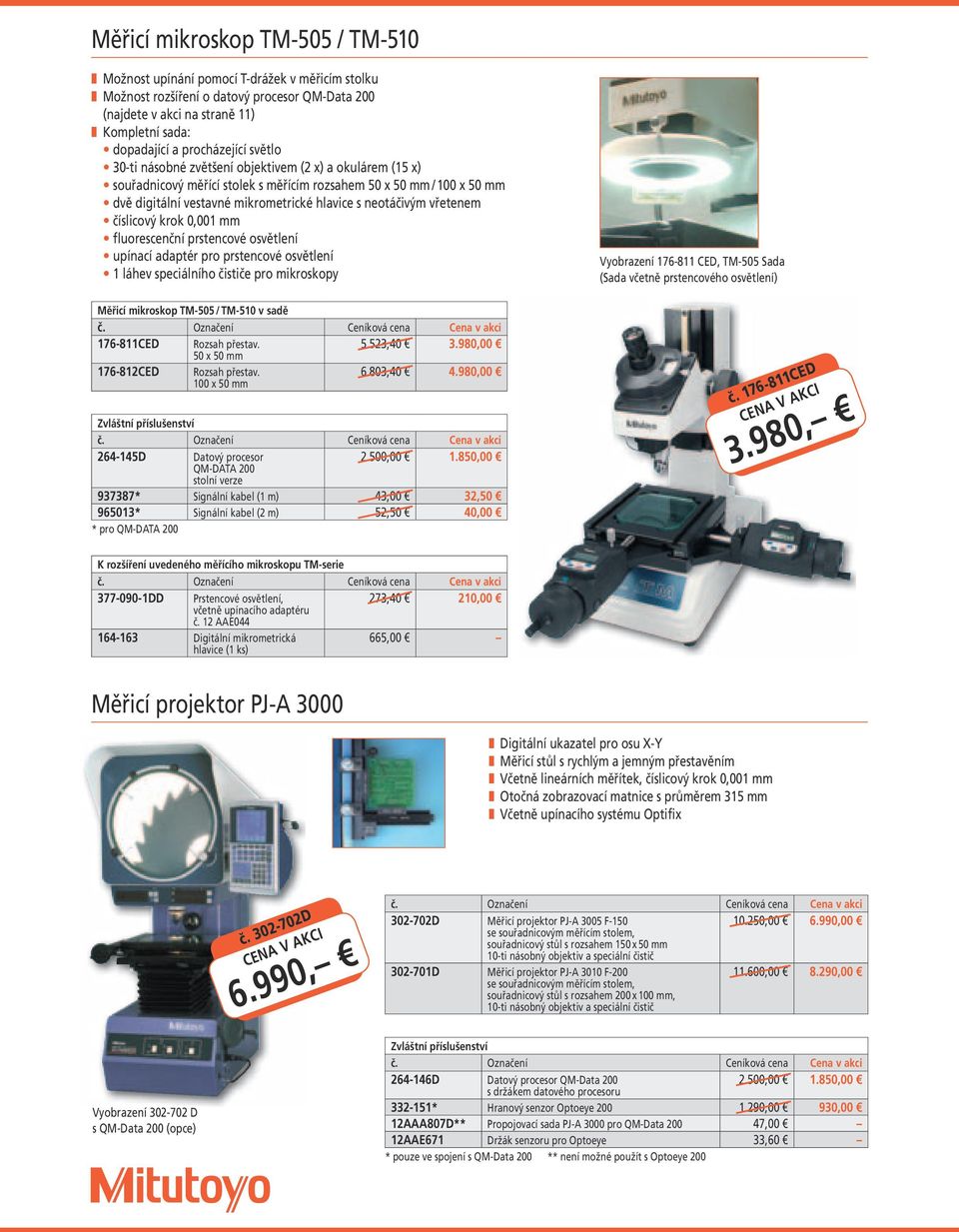

10 Měřicí mikroskop TM-505 / TM-510 Možnost upínání pomocí T-drážek v měřicím stolku Možnost rozšíření o datový procesor QM-Data 200 (najdete v akci na straně 11) Kompletní sada: dopadající a procházející světlo 30-ti násobné zvětšení objektivem (2 x) a okulárem (15 x) souřadnicový měřící stolek s měřícím rozsahem 50 x 50 / 100 x 50 dvě digitální vestavné mikrometrické hlavice s neotáčivým vřetenem číslicový krok 0,001 fluorescenční prstencové osvětlení upínací adaptér pro prstencové osvětlení 1 láhev speciálního čističe pro mikroskopy Vyobrazení CED, TM-505 Sada (Sada včetně prstencového osvětlení) Měřicí mikroskop TM-505 / TM-510 v sadě CED Rozsah přestav , ,00 50 x CED Rozsah přestav. 100 x , , D Datový procesor 2.500, ,00 QM-DATA 200 stolní verze * Signální kabel (1 m) 43,00 32, * Signální kabel (2 m) 52,50 40,00 * pro QM-DATA 200 č CED 3.980, K rozšíření uvedeného měřícího mikroskopu TM-serie DD Prstencové osvětlení, 273,40 210,00 včetně upínacího adaptéru č. 12 AAE Digitální mikrometrická hlavice (1 ks) 665,00 Měřicí projektor PJ-A 3000 Digitální ukazatel pro osu X-Y Měřicí stůl s rychlým a jemným přestavěním Včetně lineárních měřítek, číslicový krok 0,001 Otočná zobrazovací matnice s průměrem 315 Včetně upínacího systému Optifix č D 6.990, D Měřicí projektor PJ-A 3005 F , ,00 se souřadnicovým měřícím stolem, souřadnicový stůl s rozsahem 150 x ti násobný objektiv a speciální čistič D Měřicí projektor PJ-A 3010 F-200 se souřadnicovým měřícím stolem, souřadnicový stůl s rozsahem 200 x 100, 10-ti násobný objektiv a speciální čistič , ,00 Vyobrazení D s QM-Data 200 (opce) D Datový procesor QM-Data , ,00 s držákem datového procesoru * Hranový senzor Optoeye ,00 930,00 12AAA807D** Propojovací sada PJ-A 3000 pro QM-Data ,00 12AAE671 Držák senzoru pro Optoeye 33,60 * pouze ve spojení s QM-Data 200 ** není možné použít s Optoeye 200

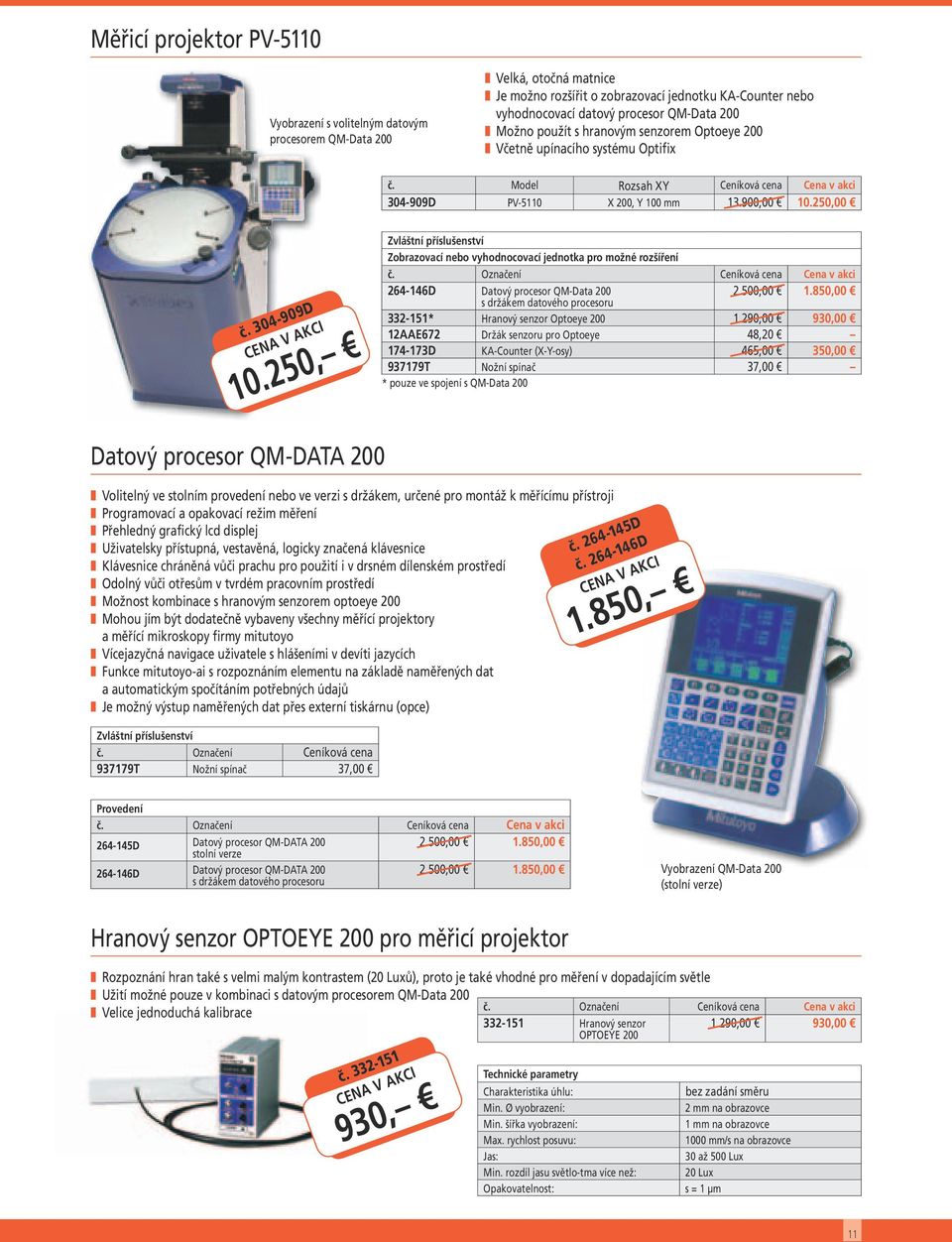

11 Měřicí projektor PV-5110 Vyobrazení s volitelným datovým procesorem QM-Data 200 Velká, otočná matnice Je možno rozšířit o zobrazovací jednotku KA-Counter nebo vyhodnocovací datový procesor QM-Data 200 Možno použít s hranovým senzorem Optoeye 200 Včetně upínacího systému Optifix č. Model Rozsah XY D PV-5110 X 200, Y , ,00 č D , Zobrazovací nebo vyhodnocovací jednotka pro možné rozšíření D Datový procesor QM-Data , ,00 s držákem datového procesoru * Hranový senzor Optoeye ,00 930,00 12AAE672 Držák senzoru pro Optoeye 48, D KA-Counter (X-Y-osy) 465,00 350, T Nožní spínač 37,00 * pouze ve spojení s QM-Data 200 Datový procesor QM-DATA 200 Volitelný ve stolním provedení nebo ve verzi s držákem, určené pro montáž k měřícímu přístroji Programovací a opakovací režim měření Přehledný grafický lcd displej Uživatelsky přístupná, vestavěná, logicky značená klávesnice Klávesnice chráněná vůči prachu pro použití i v drsném dílenském prostředí Odolný vůči otřesům v tvrdém pracovním prostředí Možnost kombinace s hranovým senzorem optoeye 200 Mohou jím být dodatečně vybaveny všechny měřící projektory a měřící mikroskopy firmy mitutoyo Vícejazyčná navigace uživatele s hlášeními v devíti jazycích Funkce mitutoyo-ai s rozpoznáním elementu na základě naměřených dat a automatickým spočítáním potřebných údajů Je možný výstup naměřených dat přes externí tiskárnu (opce) č D č D 1.850, T Nožní spínač 37,00 Provedení D Datový procesor QM-DATA 200 stolní verze 2.500, , D Datový procesor QM-DATA 200 s držákem datového procesoru 2.500, ,00 Vyobrazení QM-Data 200 (stolní verze) Hranový senzor OPTOEYE 200 pro měřicí projektor Rozpoznání hran také s velmi malým kontrastem (20 Luxů), proto je také vhodné pro měření v dopadajícím světle Užití možné pouze v kombinaci s datovým procesorem QM-Data 200 Velice jednoduchá kalibrace Hranový senzor 1.290,00 930,00 OPTOEYE 200 č , Technické parametry Charakteristika úhlu: Min. Ø vyobrazení: Min. šířka vyobrazení: Max. rychlost posuvu: Jas: Min. rozdíl jasu světlo-tma více než: Opakovatelnost: bez zadání směru 2 na obrazovce 1 na obrazovce 1000 /s na obrazovce 30 až 500 Lux 20 Lux s = 1 μm 11

12 Kruhoměr Roundtest RA-120 Včetně ABS-vestavného posuvného měřítka č D , Přesnost otáčení (0,04 + 6H/10 000) µm Vhodný pro nasazení ve výrobě Podporuje 10 důležitých možností analýzy Obrobky do 25 kg Maximální měřená výška do 280 (v závislosti na měřené úloze do 480 ) Měření průměru do 280 (v závislosti na měřené úloze do 380 ) Velký měřicí rozsah snímače ± 1000 µm Otočná osa s přesnými vzduchovými ložisky Stůl pro centrování a nivelaci obrobku včetně 4 digitálních vestavných mikrometr.šroubů Elektronické posunutí nulového bodu snímače pro měření v ideálním rozsahu Integrovaná termotiskárna pro RA Sklíčidlo 1.817, , D ROUNDTEST RA , ,00 Drsnoměr Surftest SJ-210 včetně software USB Counication Tool Jednoduché intuitivní naváděcí menu Barevný 2,4 TFT displej s vyšším grafickým rozlišením Zobrazovací displej elektronicky otočný Rozhraní: USB, RS232, SPC a možnost připojení nožního spínače Integrovaný posuv, použitelný i odděleně Zadávání přístupových práv (ochrana heslem) 10 vyvolatelných podmínek měření Geometrie snímacího hrotu dle DIN EN ISO 3274: 2µm / 60 (doporučení) 39 parametrů drsnosti (dle DIN EN ISO, VDA, JIS, ANSI, MOTIF a volně volitelné podmínky) Včetně software USB Counication Tool s propojovacím kabelem č D CENÍKOVÁ CENA 1.990, D SURFTEST SJ , D SURFTEST SJ-210 S 3.690, D SURFTEST SJ-210 R 2.290,00 12AAA222 Adaptér pro výškoměr 78, DDS Tiskárna pro SJ-210 sada (včetně kabelu a baterie) 550,00 SURFTEST SJ-210 v sadě Standardní posuv (snímaná dráha 17,5 ) včetně prodlužovacího kabelu (1 m) pro použití odděleně Standardní snímač s opěrnou patkou (snímací hrot 2 µm/60 /0,75mN) Kalibrační normál (Ra 3,00 µm) s přípravkem Síťový zdroj, síťový kabel Návod k obsluze a zkrácený návod Transportní pouzdro Drsnoměr SJ-210 je možné kombinovat např. s DIGIMATIC výškoměrným a orýsovacím přístrojem HDS. Povšimněte si naší akční nabídky na str. 21.

13 Přístroj na měření drsnosti povrchu SJ-301 včetně software SJ-Tools Akumulátor umožňující provoz bez závislosti na síti Síťový adaptér Uložení až 5-ti různých podmínek měření stejně tak naměřených a statistických dat (rozšiřitelná paměťová karta) Dotykový displej Velká, lehce ovladatelná tlačítka Sériové rozhraní RS-232 C, výstup dat DIGIMATIC Posuv 12,5, 5,6 (S-typ) Posuvové jednotky mezi sebou libovolně kombinovatelné Automatická ochrana snímače při transportu přístroje Včetně Software SJ-Tools a připojovacího kabelu č D 2.880, D SURFTEST SJ , ,00 č. Označení Ceníková cena Granitový měřící stojan* 650, S-posuv pro příčné měření 2.300,00 65GAA083 Posuvný držák pro granitový měřící stojan 31,00 12AAA221 Adaptér pro uchycení ke granitovému 39,00 měřícímu stojanu 12AAA222 Uchycení pro výškoměr 78,00 * viz. dole Dodáváno včetně brašny pro přenos Model Typ SJ-301 Základní modul se standardním posuvem SJ-301S S k měření v Y směru kolmo ke standardnímu směru Přístroj na měření drsnosti povrchu SJ-401 včetně software SJ-Tools Akumulátor umožňující provoz bez závislosti na síti Síťový adaptér Vyhodnocení až 46 parametrů Rádius kompenzace a kompenzace sklonu Dotykový displej Integrovaná termotiskárna RS-232 C-rozhraní S výstupem DIGIMATIC Možnost přestavění přístroje do vodorovné polohy ± 1,5 Výškové přestavění snímače 10 Posuv 25 Software SJ-Tools s propojovacím kabelem jako standardní příslušenství č D 6.390, č. Označení Měřicí rozsah D SURFTEST SJ , ,00 Software pro drsnoměry SJ-210, SJ-301 a SJ-401 Řízení přístrojů Definice podmínek měření Grafické zobrazení profilu měření Archivace měřícího protokolu Dokumentace naměřených výsledků Kompletní včetně propojovacího kabelu Měřicí stojan pro SJ-210, SJ-301 a SJ-401 Granitová základna (š x h) 400 x 250 Celková výška ca. 555 Manuální přestavění výšky 250 USB Counication Tool pro SURFTEST SJ-210 SJ-Tools pro SURFTEST SJ-301 a SJ Granitový měřící stojan 650,00 13

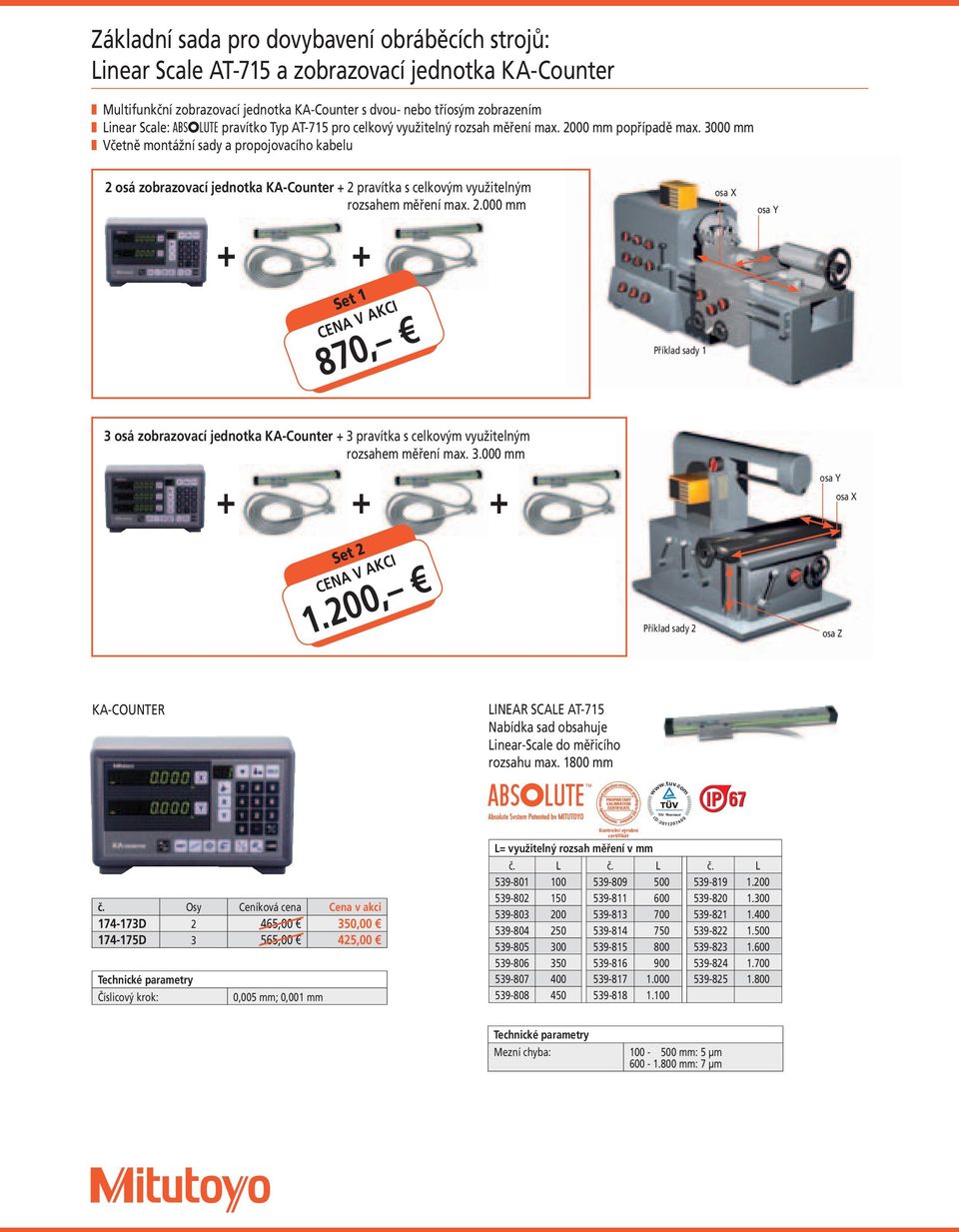

14 Základní sada pro dovybavení obráběcích strojů: Linear Scale AT-715 a zobrazovací jednotka KA-Counter Multifunkční zobrazovací jednotka KA-Counter s dvou- nebo tříosým zobrazením Linear Scale: A pravítko Typ AT-715 pro celkový využitelný rozsah měření max popřípadě max Včetně montážní sady a propojovacího kabelu 2 osá zobrazovací jednotka KA-Counter + 2 pravítka s celkovým využitelným rozsahem měření max Set 1 870, Příklad sady 1 osa X osa Y 3 osá zobrazovací jednotka KA-Counter + 3 pravítka s celkovým využitelným rozsahem měření max Set , Příklad sady 2 osa Y osa X osa Z KA-COUNTER LINEAR SCALE AT-715 Nabídka sad obsahuje Linear-Scale do měřicího rozsahu max I D TÜV Rheinland : č. Osy D 2 465,00 350, D 3 565,00 425,00 Technické parametry Číslicový krok: 0,005 ; 0,001 L= využitelný rozsah měření v č. L č. L č. L Technické parametry Mezní chyba: : 5 µm : 7 µm

15 Tvrdoměry DUROTWIN pro Rockwell / Super Rockwell / Brinell Univerzální použití pro zkoušku dle Rockwella a Super Rockwella (stupnice N,T) V provedení s analogovým ukazatelem přístroj R/ nebo s digitálním displejem přístroj D č R 3.390, č. Model R* DUROTWIN 4.350, , * DUROTWIN Plus 5.820, , D* DUROTWIN D (Digital) 6.180, ,00 * do vyprodání skladu č R D Displej analogové Digital analogové Dělení stupnice / Číslicový krok 0,5 HR (Rockwell) 1 HR (Super Rockwell) 0,1 HR 0,5 HR (Rockwell) 1 HR (Super Rockwell) Rockwell / Super Rockwell Rockwell / Super Rockwell Rockwell / Super Rockwell / Brinell* Zkušební předzatížení (N) 98,07 / 29,42 98,07 / 29,42 98,07 / 29,42 Zkušební zatížení (N) Rockwell: 588,4; 980,7; 1471 Super Rockwell 147,1; 294,2; 441,3 Rockwell: 588,4; 980,7; 1471 Super Rockwell 147,1; 294,2; 441,3 Rockwell: 588,4; 980,7; 1471 Super Rockwell 147,1; 294,2; 441,3 Brinell* 306,5; 612,9; 1226; 1839 Hmotnost 44 kg 44 kg 48 kg Max. výška vzorku 105 (s krytem vřetene), 170 (bez krytu vřetene) Max. hloubka vzorku 150 od středu vnikového tělíska * Vtisky musí být změřeny pomocí měř.mikroskopu (není obsažen v dodávce). Vyobrazení Durotwin D (Digital) Vysoce přesný elektronický měřicí přístroj LITEMATIC VL-50A Díky nízké a konstantní měřicí síle je velice vhodný pro měření měkkých materiálů jako jsou guma, plasty, fólie, tloušťky filmů nebo citlivé tvarované díly Motorický posuv vřetene s růžně volitelnou rychlostí posuvu č. Model D VL-50A 5.790, ,00 č D Měřicí rozsah 0-50 Číslicový krok 0,01 μm; 0,1 μm; 1,0 μm (přepínatelné) Měřicí síla 0,01 N (1 gf) Mezní chyba (0,5 + L/100) μm L = měřená výška Výstup dat DIGIMATIC, RS-232 C, I/O interface 0,01 µm 0,01 N (1 gf) č D 4.790, Signální kabel (1 m) 39, Signální kabel (2 m) 52, T Nožní spínač 37,00 02ADB440 Datový konektor pro I/O interface (s krytem) 37,20 15

16 Pro více informací prosím využijte hlavní katalog Mitutoyo na CD nebo navštivte naše webové stránky Mitutoyo Europe GmbH Borsigstr D Neuss T +49 (0) F +49 (0) info@mitutoyo.eu Změna technických podmínek vyhrazena, tyto ceny platí jen pro konečného odběratele, všechny ceny se rozumí bez DPH a v EUR. Nabídka produktu uvedených v tomto prospektu je platná v dobe konání akce do vyprodání zásob. Printed in Germany Mitutoyo/D 08/10 PR CZ Upozornění: Veškeré údaje o našich přístrojích, zvláště ty, které jsou uvedené v tomto materiálu, jejich zobrazení, výkresy, měřítka, způsoby použití jakož i technické parametry odpovídají středním hodnotám. Změny konstrukce, technických dat, rozměrů a hmotností jsou možné. Námi uvedené normy, technické směrnice a technické údaje, popisy a zobrazení produktů odpovídají datu tisku. Přes toto všechno platí navíc naše všeobecné obchodní podmínky v aktuálním znění. Určující jsou naše samotné, Vám předané nabídky.
