Handysurf E-35A Malý přenosný drsnoměr

Transkript

1 Průmyslová měřicí technika Carl Zeiss Handysurf E-35A Malý přenosný drsnoměr Snadné ovládání Okamžité vyhodnocení a zobrazení dat Datová paměť

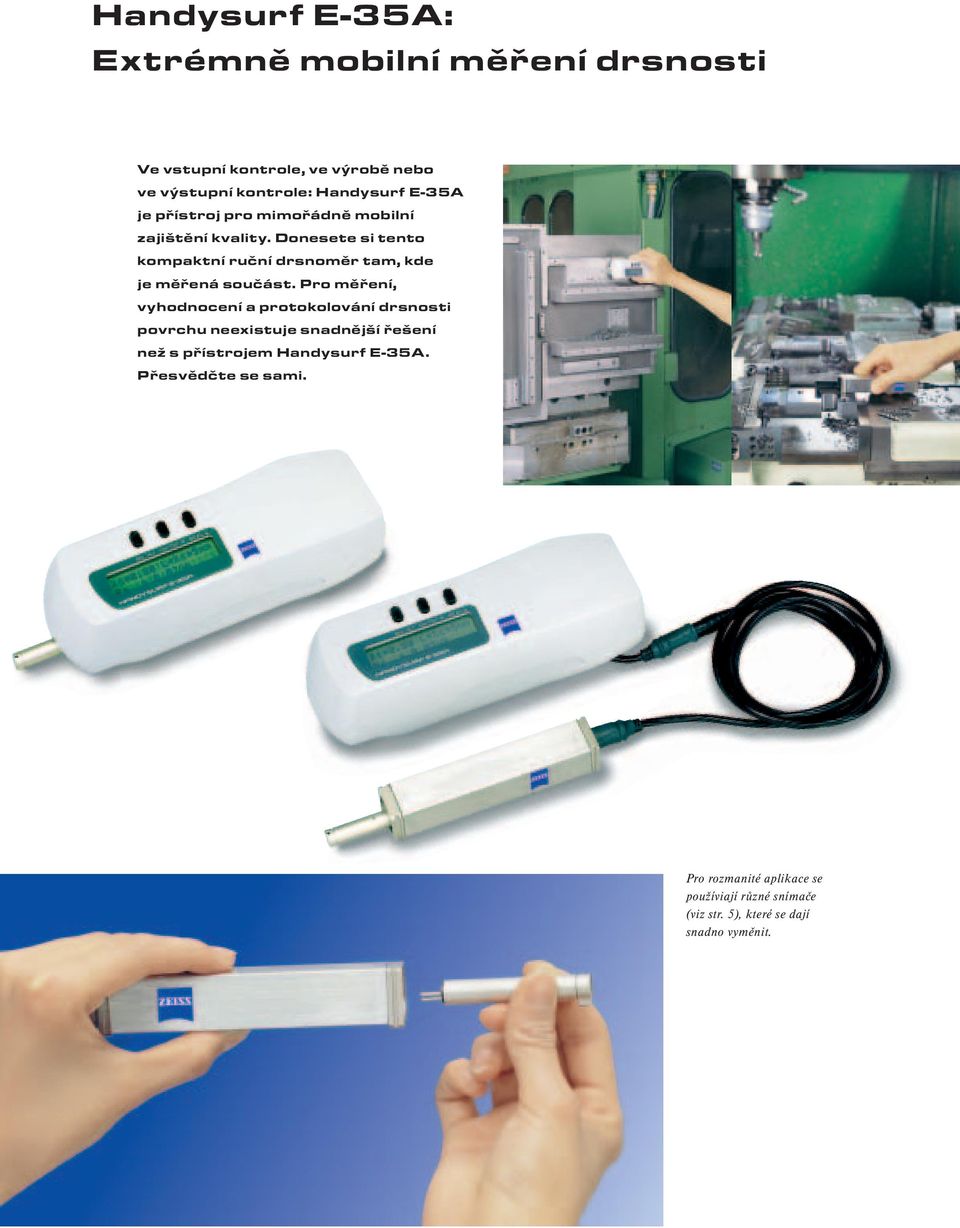

2 Handysurf E-35A: Extrémně mobilní měření drsnosti Ve vstupní kontrole, ve výrobě nebo ve výstupní kontrole: Handysurf E-35A je přístroj pro mimořádně mobilní zajištění kvality. Donesete si tento kompaktní ruční drsnoměr tam, kde je měřená součást. Pro měření, vyhodnocení a protokolování drsnosti povrchu neexistuje snadnější řešení než s přístrojem Handysurf E-35A. Přesvědčte se sami. Pro rozmanité aplikace se používiají různé snímače (viz str. 5), které se dají snadno vyměnit.

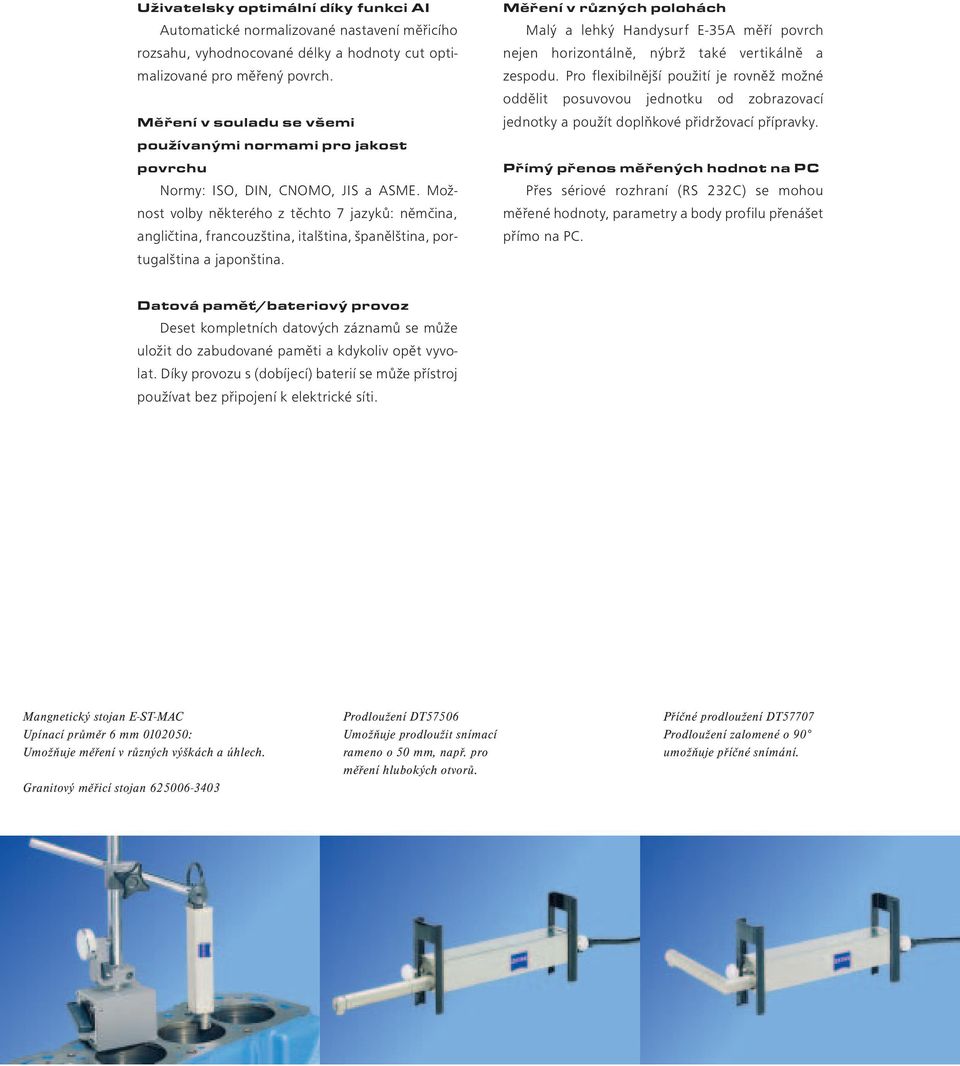

3 Uživatelsky optimální díky funkci AI Automatické normalizované nastavení měřicího rozsahu, vyhodnocované délky a hodnoty cut optimalizované pro měřený povrch. Měření v souladu se všemi používanými normami pro jakost povrchu Normy: ISO, DIN, CNOMO, JIS a ASME. Možnost volby některého z těchto 7 jazyků: němčina, angličtina, francouzština, italština, španělština, portugalština a japonština. Měření v různých polohách Malý a lehký Handysurf E-35A měří povrch nejen horizontálně, nýbrž také vertikálně a zespodu. Pro flexibilnější použití je rovněž možné oddělit posuvovou jednotku od zobrazovací jednotky a použít doplňkové přidržovací přípravky. Přímý přenos měřených hodnot na PC Přes sériové rozhraní (RS 232C) se mohou měřené hodnoty, parametry a body profilu přenášet přímo na PC. Datová paměť/bateriový provoz Deset kompletních datových záznamů se může uložit do zabudované paměti a kdykoliv opět vyvolat. Díky provozu s (dobíjecí) baterií se může přístroj používat bez připojení k elektrické síti. Mangnetický stojan E-ST-MAC Upínací průměr 6 mm : Umožňuje měření v různých výškách a úhlech. Granitový měřicí stojan Prodloužení DT57506 Umožňuje prodloužit snímací rameno o 50 mm, např. pro měření hlubokých otvorů. Příčné prodloužení DT57707 Prodloužení zalomené o 90 umožňuje příčné snímání.

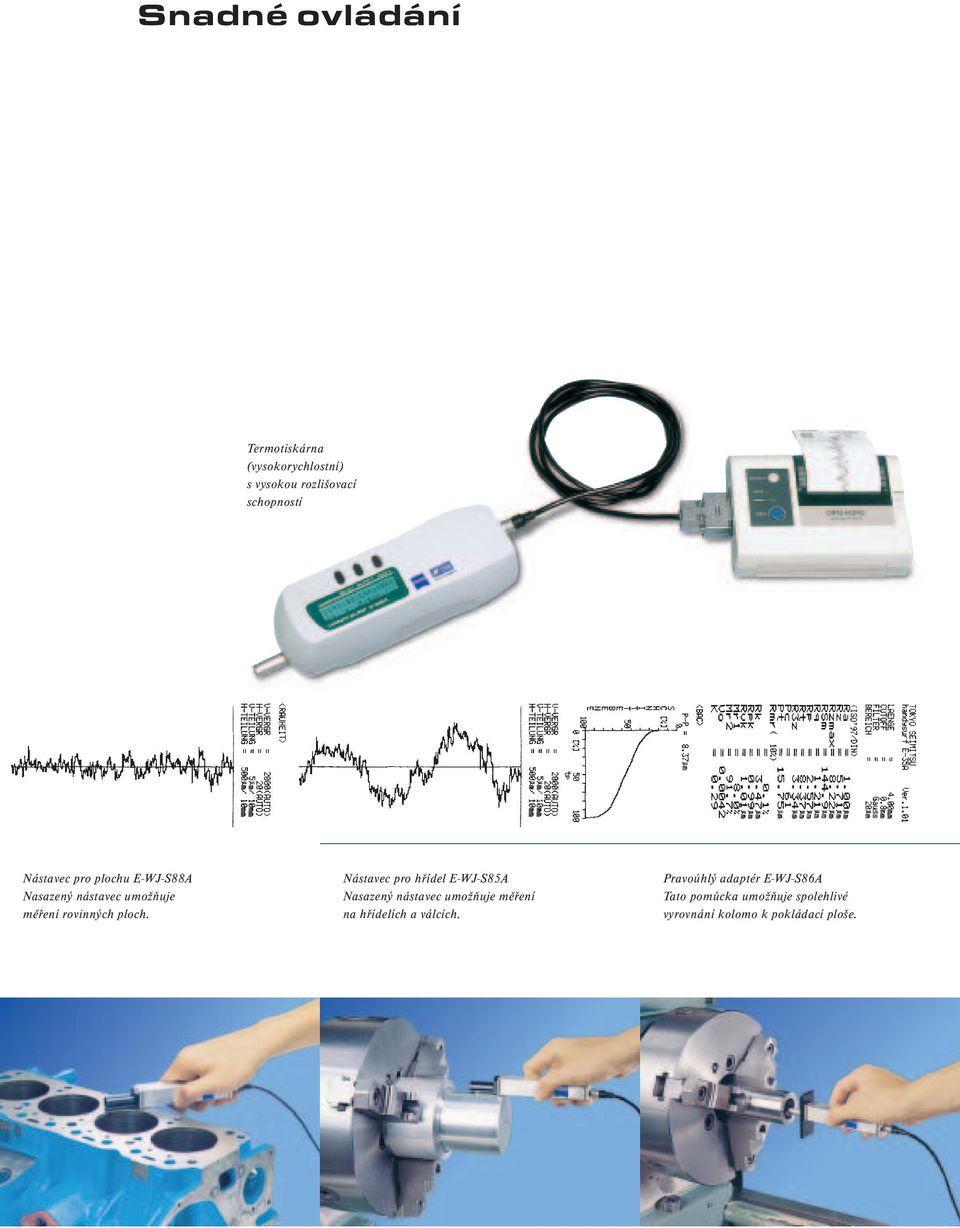

4 Snadné ovládání Termotiskárna (vysokorychlostní) s vysokou rozlišovací schopností Nástavec pro plochu E-WJ-S88A Nasazený nástavec umožňuje měření rovinných ploch. Nástavec pro hřídel E-WJ-S85A Nasazený nástavec umožňuje měření na hřídelích a válcích. Pravoúhlý adaptér E-WJ-S86A Tato pomůcka umožňuje spolehlivé vyrovnání kolomo k pokládací ploše.

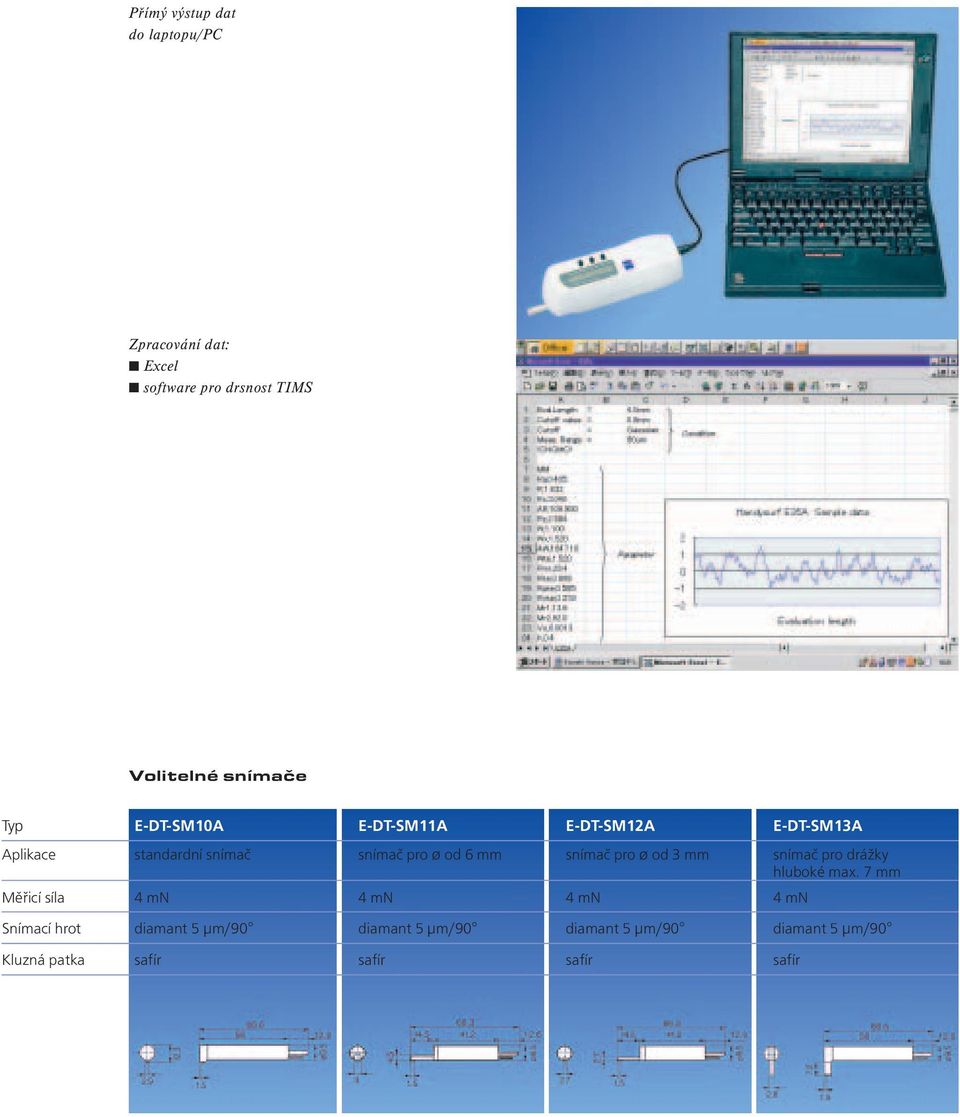

5 Přímý výstup dat do laptopu/pc Zpracování dat: Excel software pro drsnost TIMS Volitelné snímače Typ Aplikace E-DT-SM10A standardní snímač E-DT-SM11A snímač pro ø od 6 mm E-DT-SM12A snímač pro ø od 3 mm E-DT-SM13A snímač pro drážky hluboké max. 7 mm Měřicí síla 4 mn 4 mn 4 mn 4 mn Snímací hrot diamant 5 µm/90 diamant 5 µm/90 diamant 5 µm/90 diamant 5 µm/90 Kluzná patka safír safír safír safír

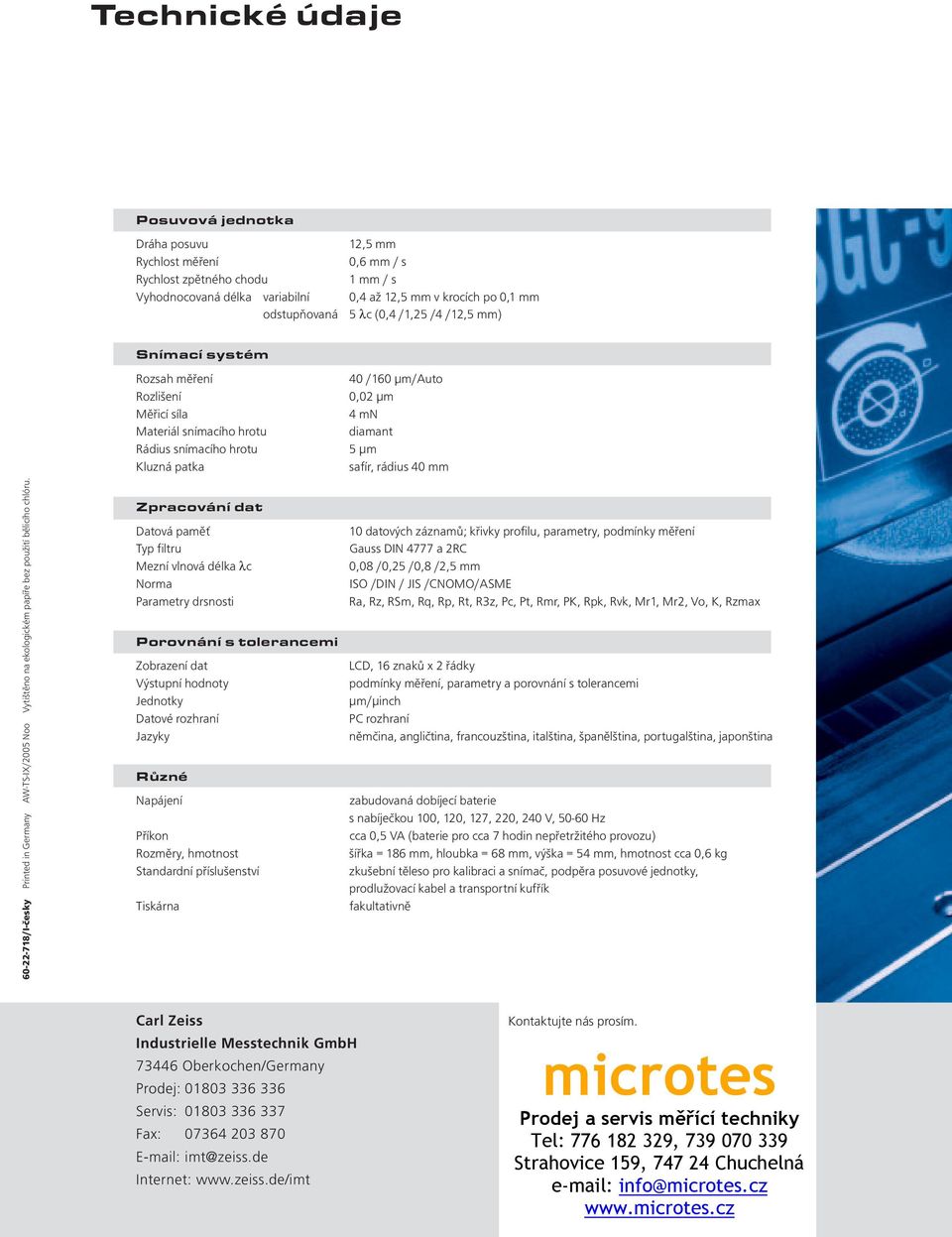

6 Technické údaje Posuvová jednotka Dráha posuvu 12,5 mm Rychlost měření 0,6 mm / s Rychlost zpětného chodu 1 mm / s Vyhodnocovaná délka variabilní 0,4 až 12,5 mm v krocích po 0,1 mm odstupňovaná 5 λc (0,4 /1,25 /4 /12,5 mm) Snímací systém Rozsah měření 40 /160 µm/auto Rozlišení 0,02 µm Měřicí síla 4 mn Materiál snímacího hrotu diamant Rádius snímacího hrotu 5 µm Kluzná patka safír, rádius 40 mm /I-česky Printed in Germany AW-TS-IX/2005 Noo Vytištěno na ekologickém papíře bez použití bělicího chlóru. Zpracování dat Datová paměť Typ filtru Mezní vlnová délka λc Norma Parametry drsnosti Porovnání s tolerancemi Zobrazení dat Výstupní hodnoty Jednotky Datové rozhraní Jazyky Různé Napájení Příkon Rozměry, hmotnost Standardní příslušenství Tiskárna 10 datových záznamů; křivky profilu, parametry, podmínky měření Gauss DIN 4777 a 2RC 0,08 /0,25 /0,8 /2,5 mm ISO /DIN / JIS /CNOMO/ASME Ra, Rz, RSm, Rq, Rp, Rt, R3z, Pc, Pt, Rmr, PK, Rpk, Rvk, Mr1, Mr2, Vo, K, Rzmax LCD, 16 znaků x 2 řádky podmínky měření, parametry a porovnání s tolerancemi µm/µinch PC rozhraní němčina, angličtina, francouzština, italština, španělština, portugalština, japonština zabudovaná dobíjecí baterie s nabíječkou 100, 120, 127, 220, 240 V, Hz cca 0,5 VA (baterie pro cca 7 hodin nepřetržitého provozu) šířka = 186 mm, hloubka = 68 mm, výška = 54 mm, hmotnost cca 0,6 kg zkušební těleso pro kalibraci a snímač, podpěra posuvové jednotky, prodlužovací kabel a transportní kufřík fakultativně Carl Zeiss Industrielle Messtechnik GmbH Oberkochen/Germany Prodej: Servis: Fax: imt@zeiss.de Internet: Kontaktujte nás prosím. microtes Prodej a servis měřící techniky Tel: , Strahovice 159, Chuchelná info@microtes.cz

7 Handysurf E - 35 B - základní přístroj Poz. 1 Handysurf E-35B obsahuje: základní přístroj s odnímatelnou posuvovou jednotkou standardní snímač E-DT-SM10A vyhodnocovací jednotku s displejem, PC- rozhraní, paměť na deset měření kalibrační etalon výškově nastavitelnou podpěru (v přední části) prodlužovací kabel a přepravní box síťový kabel napájecí zdroj 7 jazyků Obj. č ks 1.635,- EUR Volitelné příslušenství Poz. 2 Poz. 3 Poz. 4 Kabel pro připojení k PC E-SC-S366A pro přímý přenos výsledků měření do protokolů z 3D strojů fy. Carl Zeiss se SW Calypso (od verze 4.1) (délka ca. 1,50 m) Obj. č ks 210,- EUR Termotiskárna DPU-H245 vč.kabelu E-RC-S25A Obj. č ks 715,- EUR Registrační papír, 10 rolí E-CH-S25A nebo E-CH-S23A Obj. č ks 89,- EUR

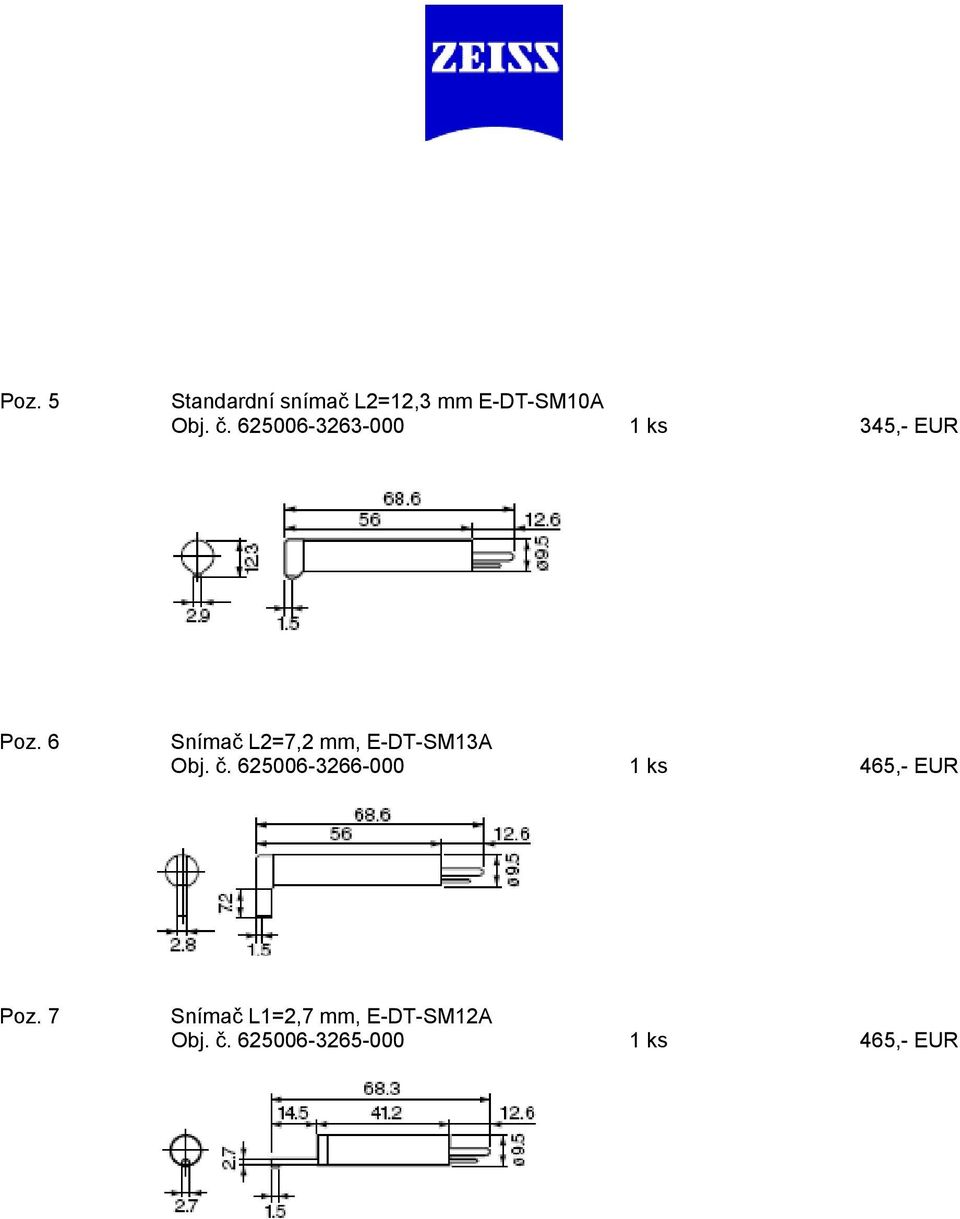

8 Poz. 5 Standardní snímač L2=12,3 mm E-DT-SM10A Obj. č ks 345,- EUR Poz. 6 Snímač L2=7,2 mm, E-DT-SM13A Obj. č ks 465,- EUR Poz. 7 Snímač L1=2,7 mm, E-DT-SM12A Obj. č ks 465,- EUR

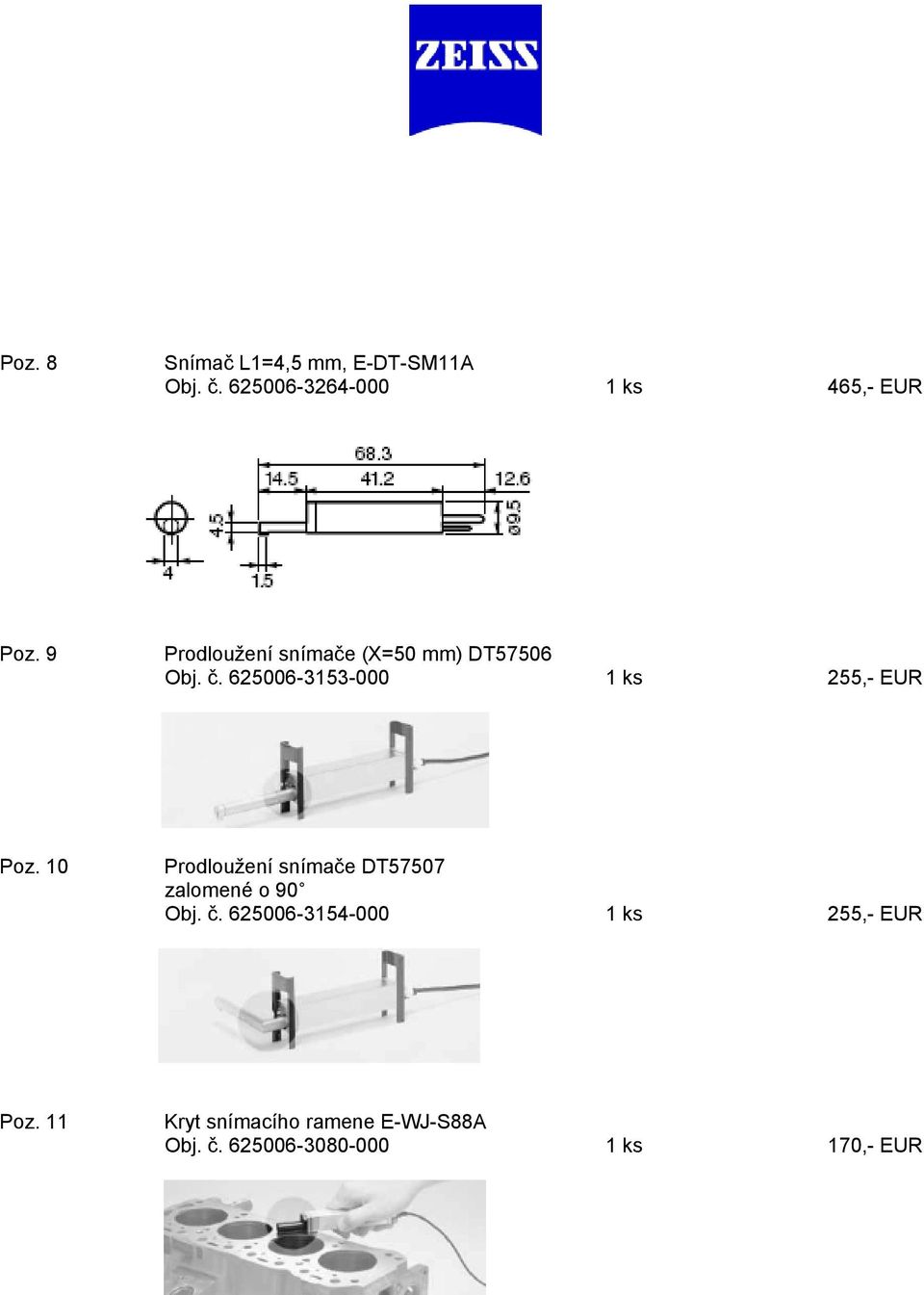

9 Poz. 8 Snímač L1=4,5 mm, E-DT-SM11A Obj. č ks 465,- EUR Poz. 9 Prodloužení snímače (X=50 mm) DT57506 Obj. č ks 255,- EUR Poz. 10 Prodloužení snímače DT57507 zalomené o 90 Obj. č ks 255,- EUR Poz. 11 Kryt snímacího ramene E-WJ-S88A Obj. č ks 170,- EUR

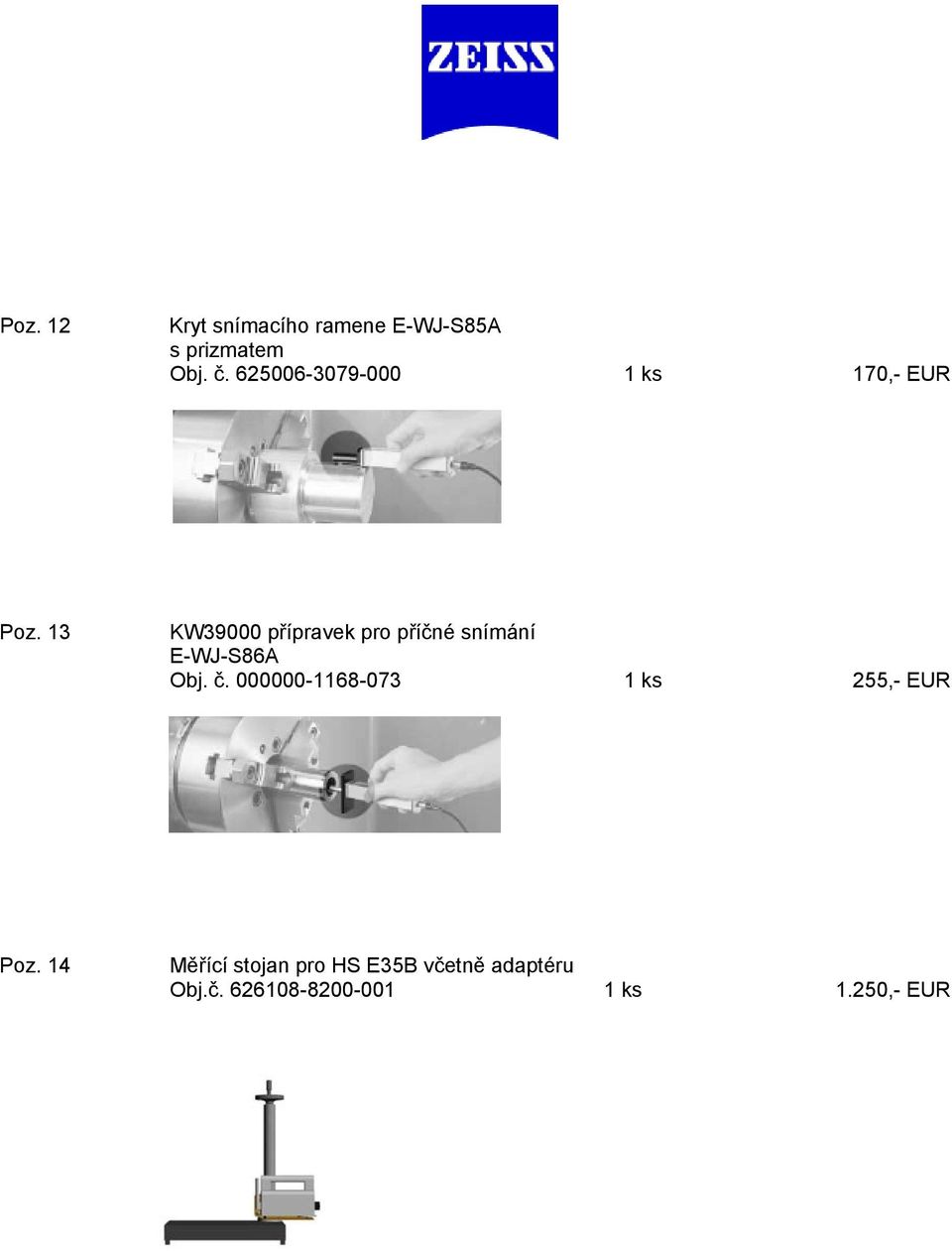

10 Poz. 12 Kryt snímacího ramene E-WJ-S85A s prizmatem Obj. č ks 170,- EUR Poz. 13 KW39000 přípravek pro příčné snímání E-WJ-S86A Obj. č ks 255,- EUR Poz. 14 Měřící stojan pro HS E35B včetně adaptéru Obj.č ks 1.250,- EUR
