Možnosti nástaveb pro hasičské záchranné sbory

Transkript

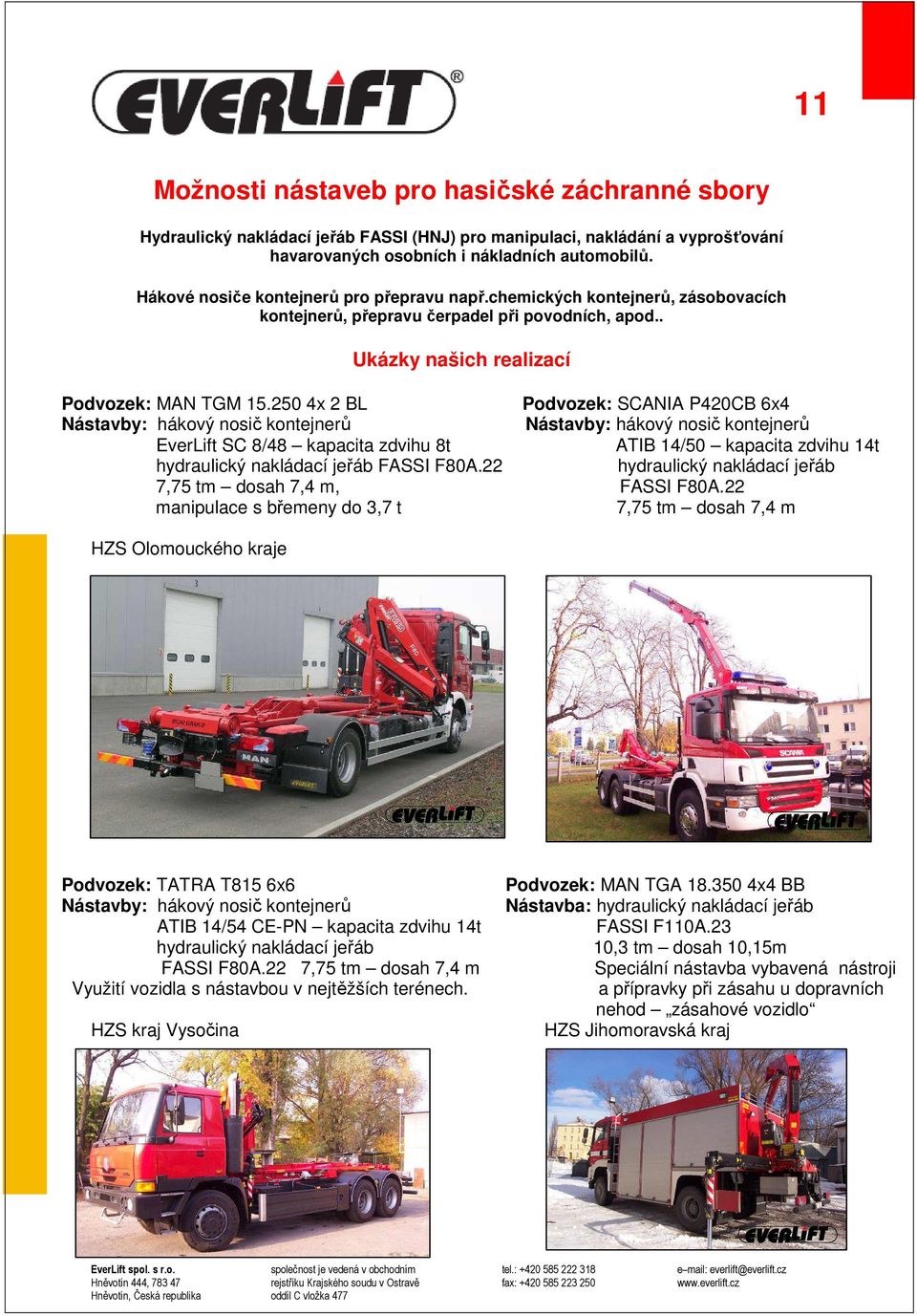

1 11 Možnosti nástaveb pro hasičské záchranné sbory Hydraulický nakládací jeřáb FASSI (HNJ) pro manipulaci, nakládání a vyprošťování havarovaných osobních i nákladních automobilů. Hákové nosiče kontejnerů pro přepravu např.chemických kontejnerů, zásobovacích kontejnerů, přepravu čerpadel při povodních, apod.. Ukázky našich realizací Podvozek: MAN TGM x 2 BL Podvozek: SCANIA P420CB 6x4 EverLift SC 8/48 kapacita zdvihu 8t ATIB 14/50 kapacita zdvihu 14t hydraulický nakládací jeřáb FASSI F80A.22 hydraulický nakládací jeřáb 7,75 tm dosah 7,4 m, FASSI F80A.22 manipulace s břemeny do 3,7 t 7,75 tm dosah 7,4 m HZS Olomouckého kraje Podvozek: TATRA T815 6x6 Podvozek: MAN TGA x4 BB Nástavba: hydraulický nakládací jeřáb ATIB 14/54 CE-PN kapacita zdvihu 14t FASSI F110A.23 hydraulický nakládací jeřáb 10,3 tm dosah 10,15m FASSI F80A.22 7,75 tm dosah 7,4 m Speciální nástavba vybavená nástroji Využití vozidla s nástavbou v nejtěžších terénech. a přípravky při zásahu u dopravních nehod zásahové vozidlo HZS kraj Vysočina HZS Jihomoravská kraj

2 ZÁSAHOVÉ VOZIDLO Podvozek: MAN T6A x8 Nástavba: hydraulický nakládací jeřáb FASSI F 800AXP.28 Jedná se o speciální mobilní zdvihací zařízení, určené pro vyprošťovací práce hydraulickým nakládacím jeřábem FASSI F800AXP.28, do max.hmotnosti břemene kg, s maximální výsuvnou délkou 20,45 m a nosností při uvedeném výsuvu 2335 kg. HNJ má osminásobný výsuv. Výhodou tohoto vozidla je využití v nepřístupném terénu díky pohonu 8x8 př. vyprošťování kamionů na rychlostních komunikacích, přemístění jednotky při zásahu na vzdálenost 25m horizontálně a 28 m vertikálně, apod.. Hydraulický nakládací jeřáb a hydraulické vyprošťovací rameno jsou ovládané pomocí dálkového radiového ovládání, přičemž jeřáb tvoří soustavu dvou hydraulických ramen, což zvyšuje manévrovatelnost ramene při manipulaci s podvěsným nákladem. Podvozek je stabilizovaný pomocí hydraulických podpěr, které umožňují stabilizaci vozidla bez jeho vyzdvihnutí. Podvozek: TATRA T815 6x6 Nástavba: hydraulický nakládací jeřáb 270A.22 25,5 tm dosah 8,05m Speciální vozidlo vybavené čerpadlem. Využití při povodních, k odklonění toku vody až o 1,5 km. Hmotnost vysokotlakého čerpadla je 6945 kg, proto je vozidlo vybaveno HNJ. Vozidlo bylo nasazeno při povodních v Troubkách a Polsku

3 Plovoucí kontejner MČS s hydraulickým nakládacím jeřábem Pro nasazení - na pevnině ve volném terénu v přírodě nebo v městské aglomeraci (sací hadice, sací koš) - jako plovoucí na hladině ve volném terénu v přírodě uvnitř laguny nebo městské aglomeraci (sací kolena, stabilizační plováky) K čerpání velkého množství vody - při záplavách - velkých zatopených prostorech - z lagun apod. K čerpání i silně nečištěné vody. MČS je vybavena ve své podstatě kalovým čerpadlem, což umožňuje s ohledem na průchodnost sacím košem i čerpadlem čerpat vodu, která obsahuje i omezené množství pevných nečistot do velikosti 90 mm Hydraulický nakládací jeřáb FASSi Micro slouží k manipulaci s hadicemi. Délka hadic může být až 0,5 km, optimální průtok je 1500 l/s a maximální výtlačná výška je 50m.

4 Příslušenství NAVIJÁKY - elektrické ( 1t 3,6 t ) - hydraulické ( 2,7t 30t ) - planetární ( 3,6t 5,2t ) - montované na sklopném rameni jeřábu, který je spárovaný s bezpečnostním systémem a kapacita je řízena elektronicky SPECIÁLNÍ APLIKACE NA JEŘÁB PŘÍDAVNÉ HYDRAULICKÉ RAMENO - JIB -tato přídavná ramena jsou vyráběna tak, aby umožnila provoz výkonných navijáků instalovaných na ramenech jeřábu bez způsobení překážky při složených ramenech. Navíc elektronický řídící systém automaticky harmonizuje výkon navijáku v případě použití v kombinaci s přídavným hydraulickým ramenem, takže zdvihová kapacita je kalibrována v souladu s výkonem samotného přídavného hydraulického ramene.

5 MONTÁŽNÍ KOŠ aluminiový ocelový jednomužný (P1) nosnost max. 100kg dvoumužný (P2) nosnost max. 200kg Koš je vyroben z aluminiové nebo ocelové konstrukce s aluminiovou výztuhou na stranách a dnu, zesílení je propojeno s nosnými podpěrami. Koš má přední vstup otevírací a je chráněn ocelovou týčí se závorou, která se otevírá směrem nahoru. Vyvážení je provedeno jedním z dvojčinných válců pro zamykání a tlumící vibrace. Možnost zamčení v pracovní pozici pomocí pojistného ventilu. Koš je vybaven vidlicovou podpěrou která je připojena k rameni jeřábu.
