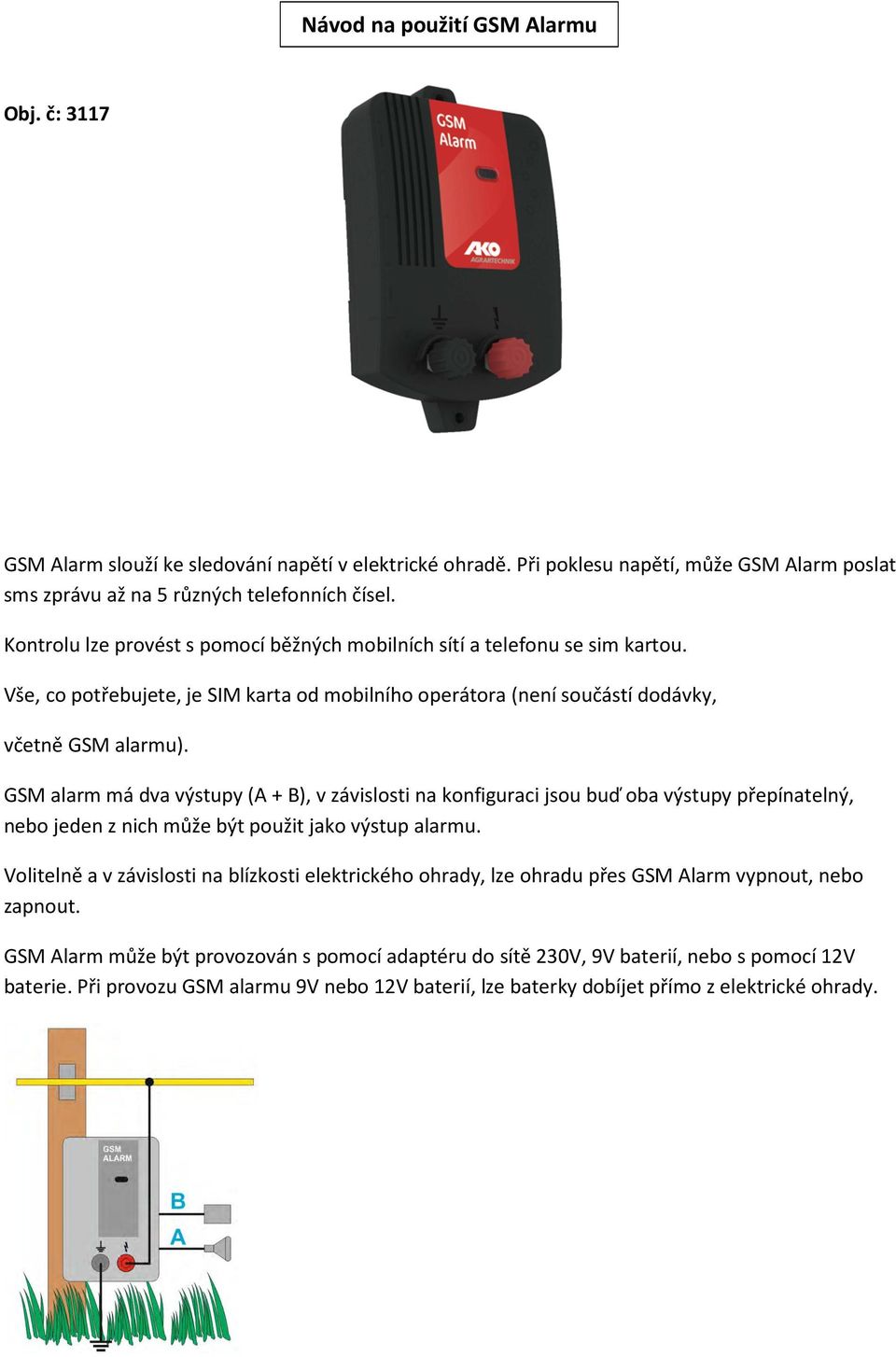

1 Návod na použití GSM Alarmu Obj. č: 3117 GSM Alarm slouží ke sledování napětí v elektrické ohradě. Při poklesu napětí, může GSM Alarm poslat sms zprávu až na 5 různých telefonních čísel. Kontrolu lze provést s pomocí běžných mobilních sítí a telefonu se sim kartou. Vše, co potřebujete, je SIM karta od mobilního operátora (není součástí dodávky, včetně GSM alarmu). GSM alarm má dva výstupy (A + B), v závislosti na konfiguraci jsou buď oba výstupy přepínatelný, nebo jeden z nich může být použit jako výstup alarmu. Volitelně a v závislosti na blízkosti elektrického ohrady, lze ohradu přes GSM Alarm vypnout, nebo zapnout. GSM Alarm může být provozován s pomocí adaptéru do sítě 230V, 9V baterií, nebo s pomocí 12V baterie. Při provozu GSM alarmu 9V nebo 12V baterií, lze baterky dobíjet přímo z elektrické ohrady.

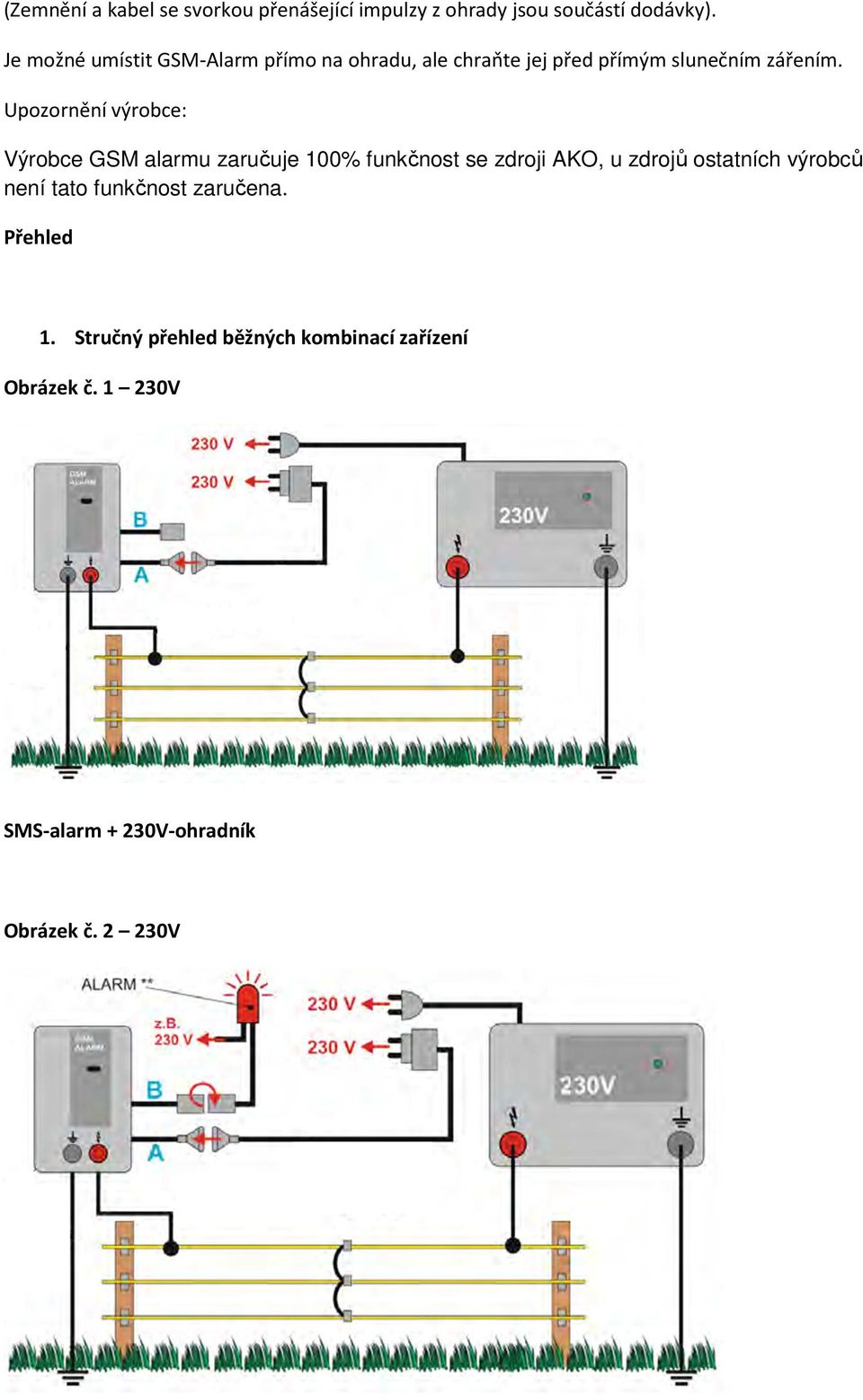

2 (Zemnění a kabel se svorkou přenášející impulzy z ohrady jsou součástí dodávky). Je možné umístit GSM-Alarm přímo na ohradu, ale chraňte jej před přímým slunečním zářením. Upozornění výrobce: Výrobce GSM alarmu zaručuje 100% funkčnost se zdroji AKO, u zdrojů ostatních výrobců není tato funkčnost zaručena. Přehled 1. Stručný přehled běžných kombinací zařízení Obrázek č V SMS-alarm + 230V-ohradník Obrázek č V

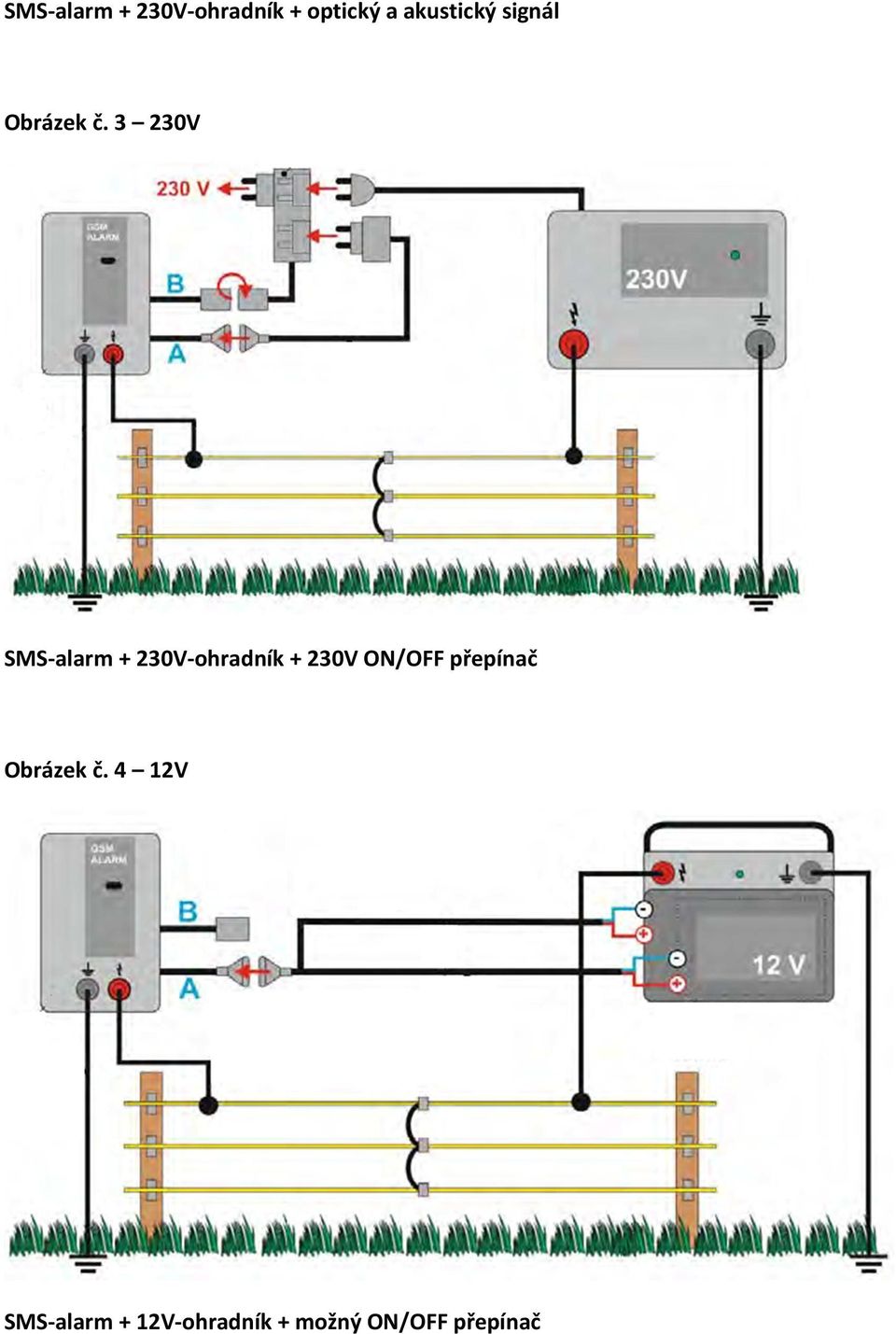

3 SMS-alarm + 230V-ohradník + optický a akustický signál Obrázek č V SMS-alarm + 230V-ohradník + 230V ON/OFF přepínač Obrázek č. 4 12V SMS-alarm + 12V-ohradník + možný ON/OFF přepínač

4 Obrázek č. 5 12V SMS-alarm + 12V-ohradník + možný ON/OFF přepínač + optický a akustický signál Obrázek č. 6 9V SMS-alarm + 9V-ohradník + možný ON/OFF přepínač

5 2 Počáteční nastavení SIM karty 2.1 Kupte simkartu Dejte prosím pozor, aby GSM-Alarm nebyl namontován v blízkosti kovových, nebo jiných silně vodivých materiálů, které by mohli způsobovat vypadávání signálu. Vyberte si takového operátora, aby v místě montáže zařízení byl dostatečně silný signál. Upozornění: Zkontrolujte si, že vaše sim karta je aktivní a nabytá. Nejčastější chybou je, že je karta bez kreditu. 2.2 Nová sim karta kartu aktivujte u svého operátora (poskytovatele sítě). Důležité: PIN vaší nové, či připravené GSM sim karty prostřednictvím mobilního telefonu musíte z bezpečnostních důvodů změnit na 6789, aby jste uvedli GSM-Alarm do provozu. 2.3 Vložení sim karty do GSM-Alarmu Sim kartu vložte do zařízení, jak je vyobrazeno na obrázku. Vložte sim kartu. Sim kartu položte a zamkněte posunutím ve směru šipky LOCK Doporučujeme mít kartu v mobilu a v GSM-Alarmu od jednoho operátora. SMS budou levnější. 2.4 Systém vkládání baterie Zasuňte baterii do svorek (pozor na póly) Zašroubujte kryt.

6 2.5 Popis LED hlášení Po počátečním nastavení sim karty se nastaví další konfigurace. Pozor, odpověď GSM-Alarmu na sms zprávu má prodlevu ca. 10s. 3. Telefonní číslo V GSM-Alarmu musí být zadané minimálně jedno číslo a dva další parametry pro konfiguraci sms zprávy. Maximální počet uložených čísel je 5 a každé z čísel může mít nastavené parametry individuálně. Z bezpečnostních důvodů, některé příkazy jsou povoleny pouze s oprávněními správce. Správce je automaticky telefon s prvním uloženým telefonním číslem. 1. Parametr: nastavení, na jaké číslo se odešle sms při hlášení alarmu. 2. Parametr: nastavení, jestli se alarmovém hlášení bude odesílat. 3. parametr: nastavení, s jakým zpožděním v minutách (maximálně 60 min.) bude sms odeslána. 3.1 Konfigurace telefonního čísla se sim kartou v GSM-Alarmu Jak je to s tou předvolbou. Příklad: Na telefonní číslo simky například (která je uvnitř GSM-Alarmu)

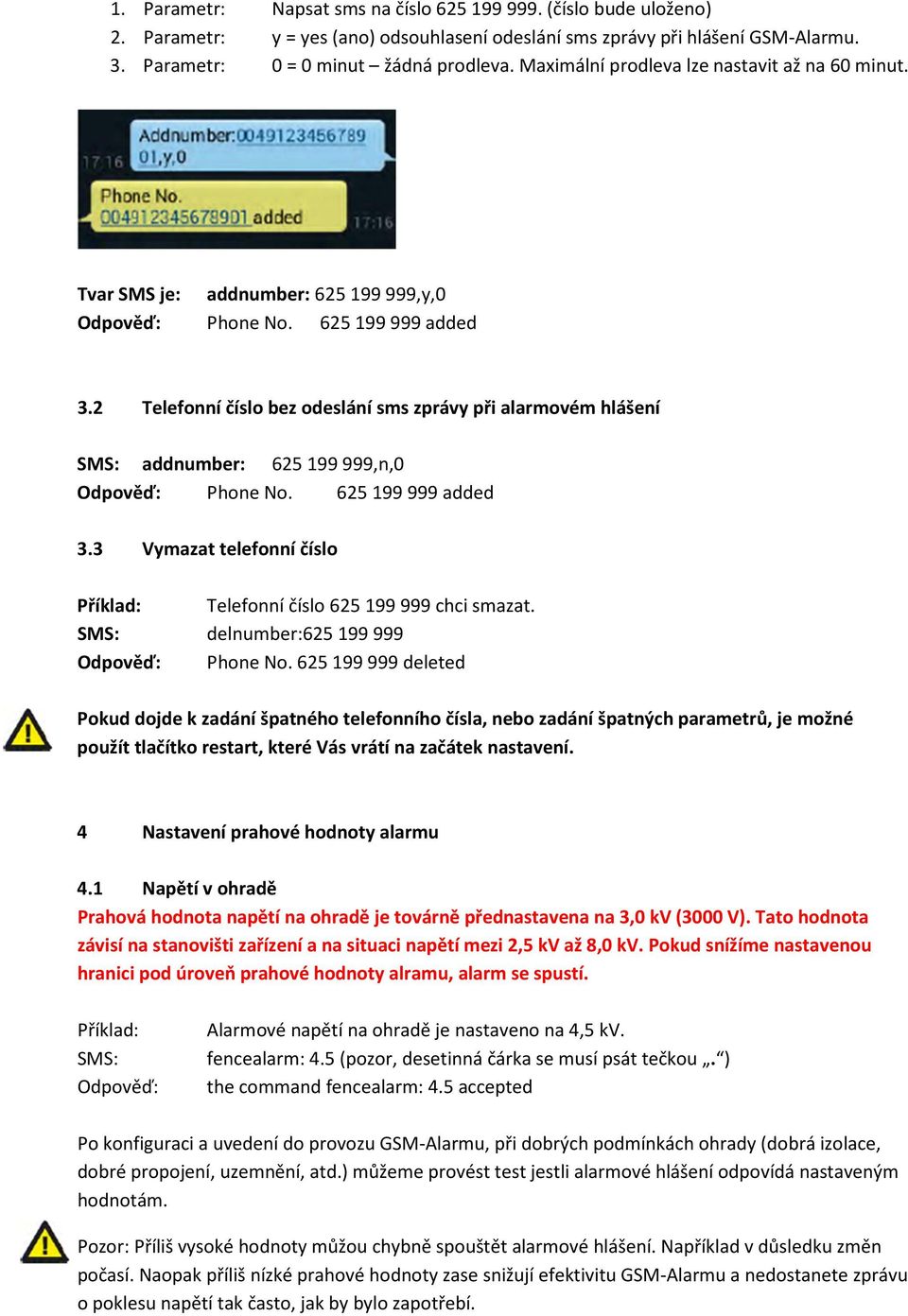

7 1. Parametr: Napsat sms na číslo (číslo bude uloženo) 2. Parametr: y = yes (ano) odsouhlasení odeslání sms zprávy při hlášení GSM-Alarmu. 3. Parametr: 0 = 0 minut žádná prodleva. Maximální prodleva lze nastavit až na 60 minut. Tvar SMS je: addnumber: ,y,0 Odpověď: Phone No added 3.2 Telefonní číslo bez odeslání sms zprávy při alarmovém hlášení SMS: addnumber: ,n,0 Odpověď: Phone No added 3.3 Vymazat telefonní číslo Příklad: Telefonní číslo chci smazat. SMS: delnumber: Odpověď: Phone No deleted Pokud dojde k zadání špatného telefonního čísla, nebo zadání špatných parametrů, je možné použít tlačítko restart, které Vás vrátí na začátek nastavení. 4 Nastavení prahové hodnoty alarmu 4.1 Napětí v ohradě Prahová hodnota napětí na ohradě je továrně přednastavena na 3,0 kv (3000 V). Tato hodnota závisí na stanovišti zařízení a na situaci napětí mezi 2,5 kv až 8,0 kv. Pokud snížíme nastavenou hranici pod úroveň prahové hodnoty alramu, alarm se spustí. Příklad: Alarmové napětí na ohradě je nastaveno na 4,5 kv. SMS: fencealarm: 4.5 (pozor, desetinná čárka se musí psát tečkou. ) Odpověď: the command fencealarm: 4.5 accepted Po konfiguraci a uvedení do provozu GSM-Alarmu, při dobrých podmínkách ohrady (dobrá izolace, dobré propojení, uzemnění, atd.) můžeme provést test jestli alarmové hlášení odpovídá nastaveným hodnotám. Pozor: Příliš vysoké hodnoty můžou chybně spouštět alarmové hlášení. Například v důsledku změn počasí. Naopak příliš nízké prahové hodnoty zase snižují efektivitu GSM-Alarmu a nedostanete zprávu o poklesu napětí tak často, jak by bylo zapotřebí.

8 4.1.1 Prahové hodnoty alarmu typu A GSM-Alarm a ohradník jsou vzájemně propojeny. Vodící drát neprochází přes kontaktní body = prahové hodnoty alarmu mohou být nastaveny na vyšší hodnotu. Prahové hodnoty alarmu: například 6,0 kv Prahové hodnoty alarmu typu B GSM-Alarm a ohradník jsou také vzájemně propojené, začátek a konec vodičů není spojený a prahové hodnoty alarmu by měli být nastaveny níže. Prahové hodnoty alarmu: například 3,0 kv

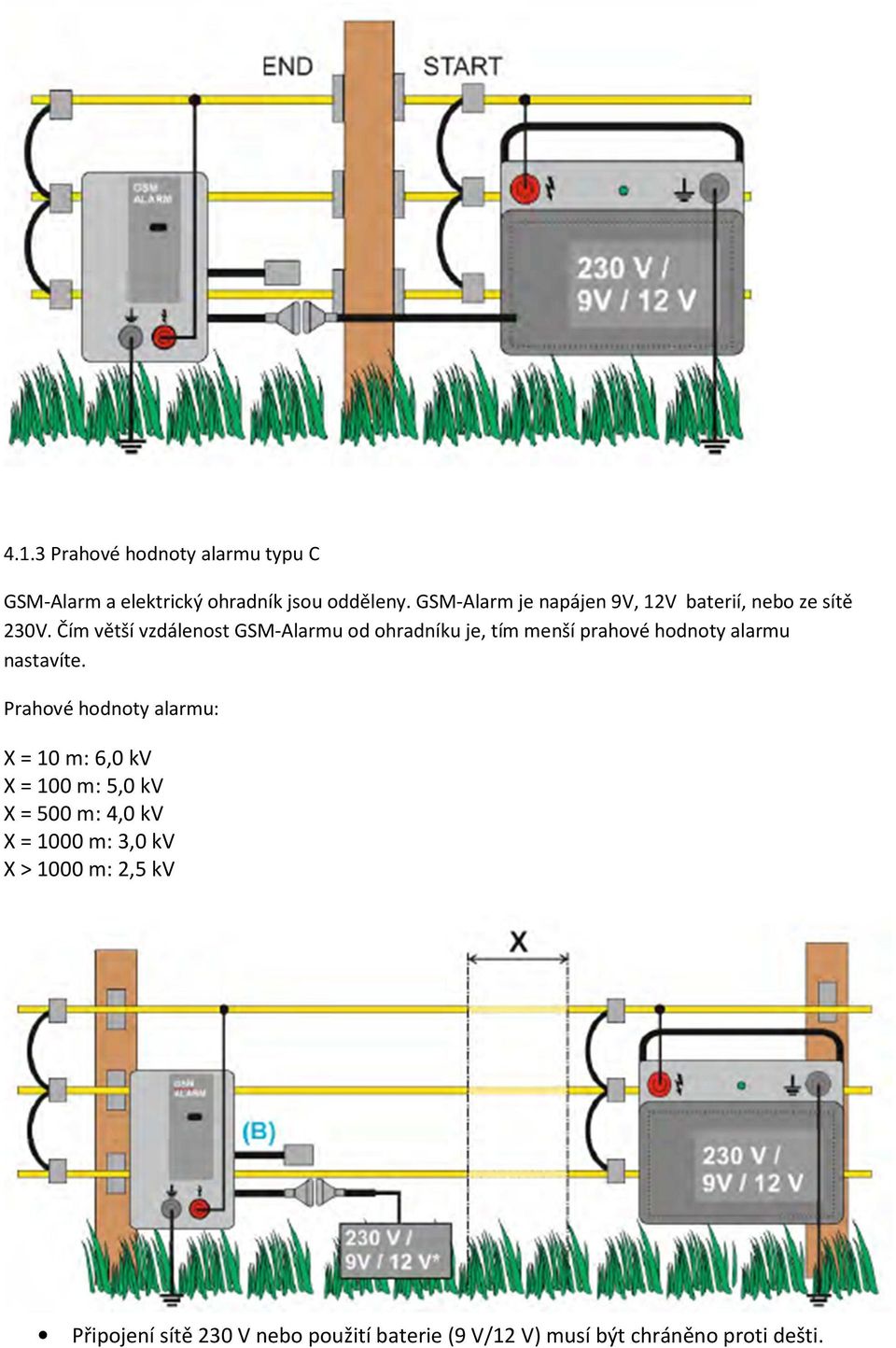

9 4.1.3 Prahové hodnoty alarmu typu C GSM-Alarm a elektrický ohradník jsou odděleny. GSM-Alarm je napájen 9V, 12V baterií, nebo ze sítě 230V. Čím větší vzdálenost GSM-Alarmu od ohradníku je, tím menší prahové hodnoty alarmu nastavíte. Prahové hodnoty alarmu: X = 10 m: 6,0 kv X = 100 m: 5,0 kv X = 500 m: 4,0 kv X = 1000 m: 3,0 kv X > 1000 m: 2,5 kv Připojení sítě 230 V nebo použití baterie (9 V/12 V) musí být chráněno proti dešti.

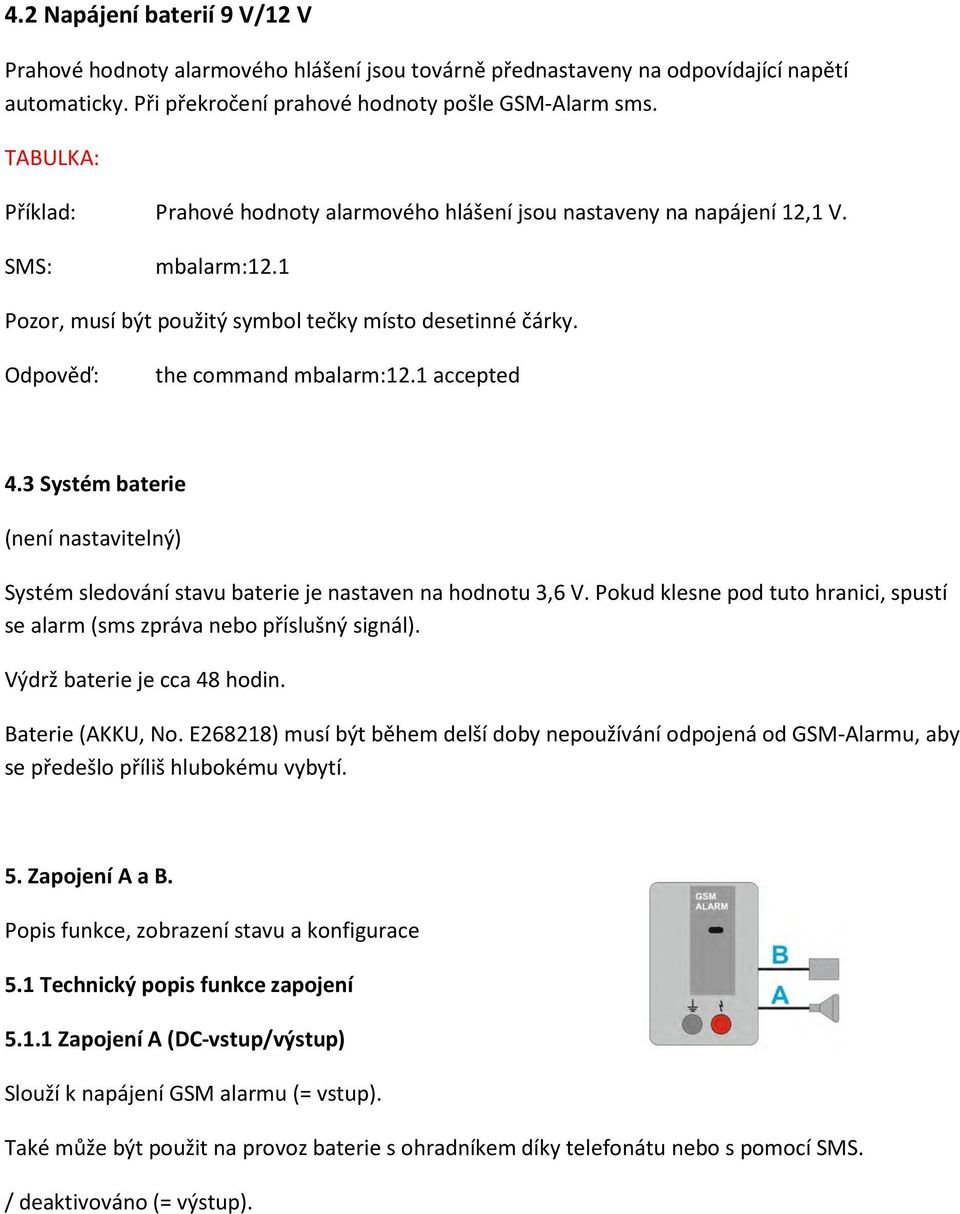

10 4.2 Napájení baterií 9 V/12 V Prahové hodnoty alarmového hlášení jsou továrně přednastaveny na odpovídající napětí automaticky. Při překročení prahové hodnoty pošle GSM-Alarm sms. TABULKA: Příklad: Prahové hodnoty alarmového hlášení jsou nastaveny na napájení 12,1 V. SMS: mbalarm:12.1 Pozor, musí být použitý symbol tečky místo desetinné čárky. Odpověď: the command mbalarm:12.1 accepted 4.3 Systém baterie (není nastavitelný) Systém sledování stavu baterie je nastaven na hodnotu 3,6 V. Pokud klesne pod tuto hranici, spustí se alarm (sms zpráva nebo příslušný signál). Výdrž baterie je cca 48 hodin. Baterie (AKKU, No. E268218) musí být během delší doby nepoužívání odpojená od GSM-Alarmu, aby se předešlo příliš hlubokému vybytí. 5. Zapojení A a B. Popis funkce, zobrazení stavu a konfigurace 5.1 Technický popis funkce zapojení Zapojení A (DC-vstup/výstup) Slouží k napájení GSM alarmu (= vstup). Také může být použit na provoz baterie s ohradníkem díky telefonátu nebo s pomocí SMS. / deaktivováno (= výstup).

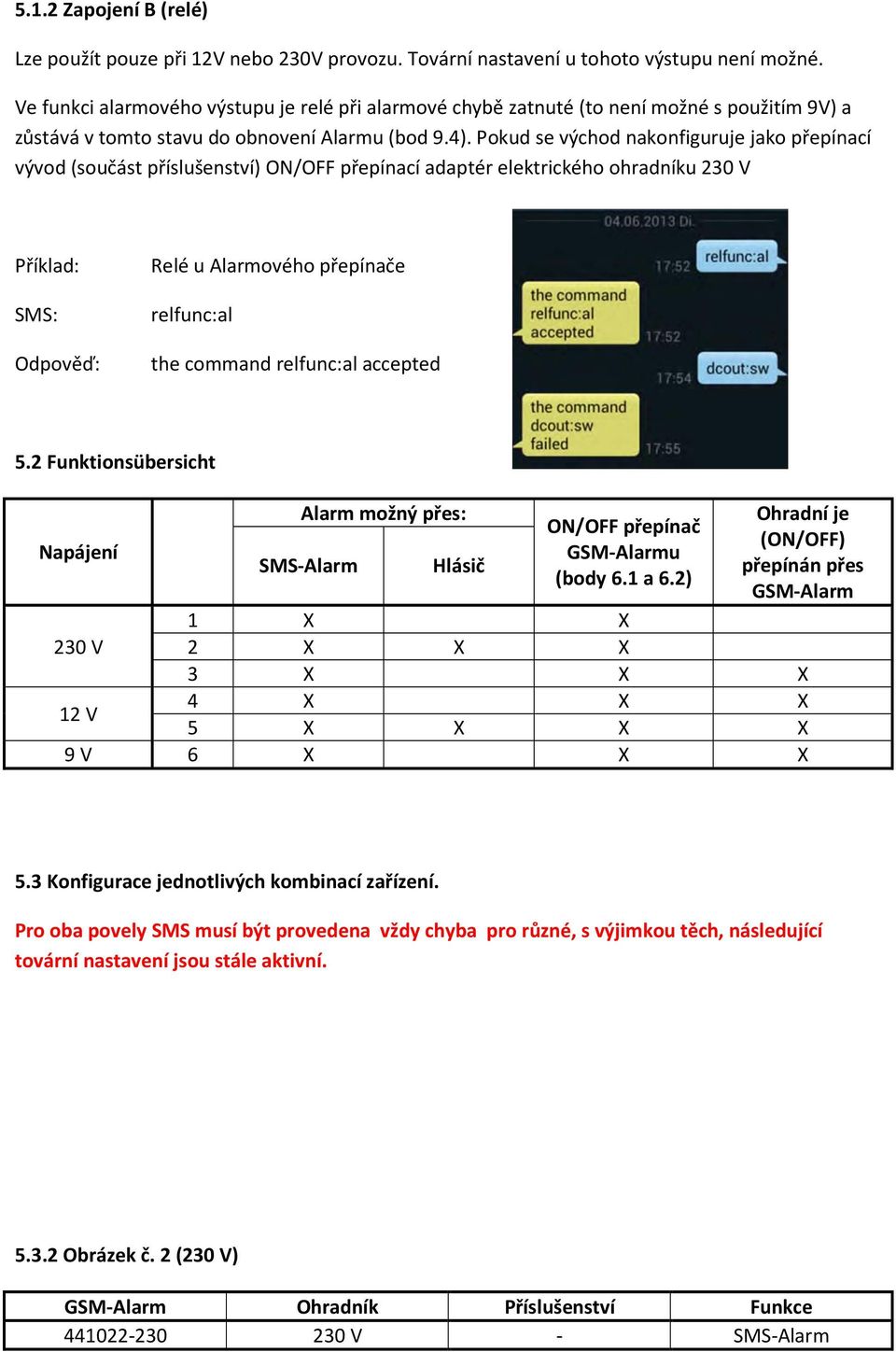

11 5.1.2 Zapojení B (relé) Lze použít pouze při 12V nebo 230V provozu. Tovární nastavení u tohoto výstupu není možné. Ve funkci alarmového výstupu je relé při alarmové chybě zatnuté (to není možné s použitím 9V) a zůstává v tomto stavu do obnovení Alarmu (bod 9.4). Pokud se východ nakonfiguruje jako přepínací vývod (součást příslušenství) ON/OFF přepínací adaptér elektrického ohradníku 230 V Příklad: SMS: Odpověď: Relé u Alarmového přepínače relfunc:al the command relfunc:al accepted 5.2 Funktionsübersicht Napájení Alarm možný přes: SMS-Alarm Hlásič ON/OFF přepínač GSM-Alarmu (body 6.1 a 6.2) Ohradní je (ON/OFF) přepínán přes GSM-Alarm 1 X X 230 V 2 X X X 3 X X X 12 V 4 X X X 5 X X X X 9 V 6 X X X 5.3 Konfigurace jednotlivých kombinací zařízení. Pro oba povely SMS musí být provedena vždy chyba pro různé, s výjimkou těch, následující tovární nastavení jsou stále aktivní Obrázek č. 2 (230 V) GSM-Alarm Ohradník Příslušenství Funkce V - SMS-Alarm

12 Spojení Dcout A Popis Připojeno napájení Nastavení jako Spínací výstup SMS Příkaz: dcoutfunc:sw Status resp. zobrazení poplachu Zapnuto Vypnuto Rel B nepřipojeno Žádná funkce relfunc:no Srdcovitá svorka Srdcovitá svorka bude potřebovat podle místních podmínek delší kabel Obrázek č. 2 (230 V) GSM-Alarm ohradník Příslušenství Funkce Optický, či akustický SMS-Alarm V Signál (alarm**) samostatný alarm

13 Spojení Popis Nastavení jako SMS Příkaz: Zapnuto Vypnuto Žádný alarm Žádný alarm Dcout A Připojeno napájení Spínací vstup dcoutfunc:sw Alarm Alarm Rel B Akustický, nebo optický signál Spínací vstup relfunc:al Srdcovitá svorka Srdcovitá svorka bude potřebovat podle místních podmínek delší kabel. ** Optický a akustický alarm musí být objednán zvlášť.

14 5.3.3 Obrázek č. 3 (230 V) GSM-Alarm Ohradník Příslušenství Funkce V ON/OFF adaptér 230 V ON/OFF SMS-Alarm + ON/OFF přepínač Spojení Dcout A Popis Připojeno napájení Nastavení jako Spínací vstup SMS Příkaz: Zapnuto Vypnuto dcoutfunc:sw Rel B Spínací vstup relfunc:sw *Srdcovitá svorka Srdcovitá svorka bude potřebovat podle místních podmínek delší kabel. ** (230 V ON/OFF přepínač) musí být objednán zvlášť.

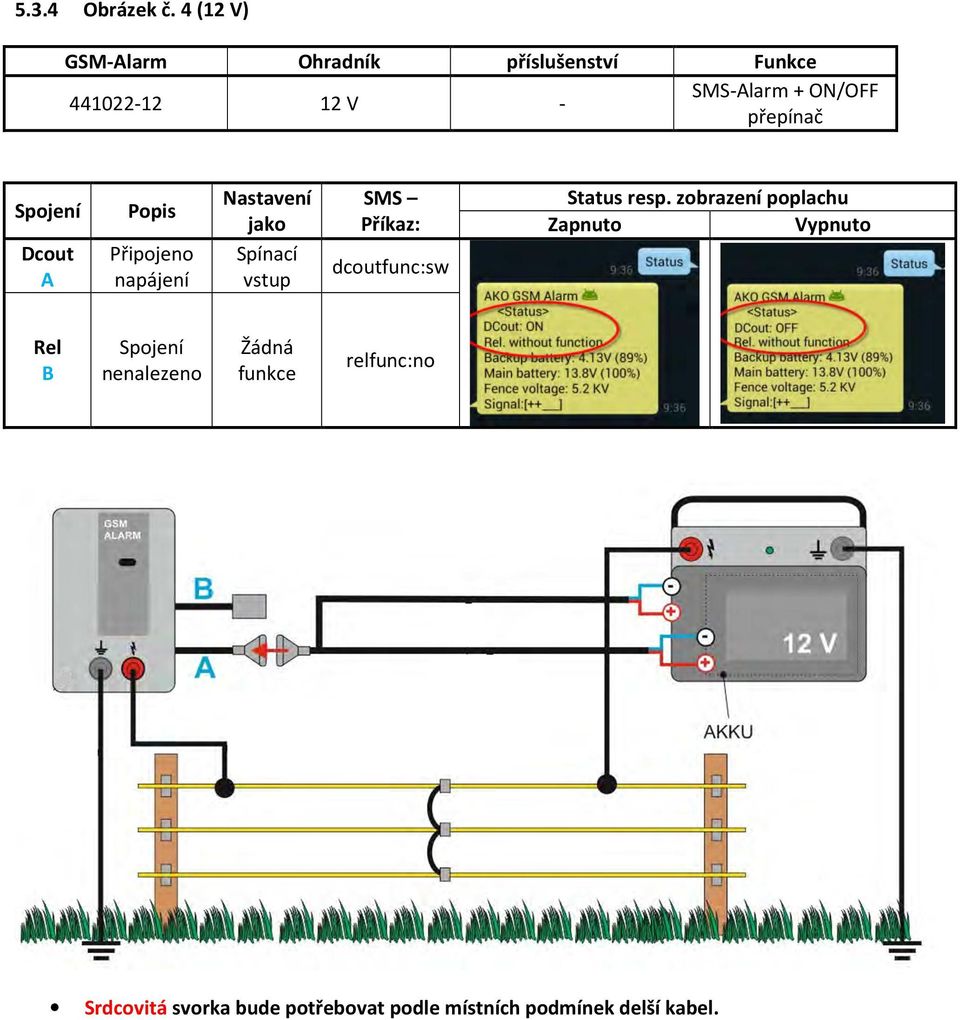

15 5.3.4 Obrázek č. 4 (12 V) GSM-Alarm Ohradník příslušenství Funkce V - SMS-Alarm + ON/OFF přepínač Spojení Dcout A Popis Připojeno napájení Nastavení jako Spínací vstup SMS Příkaz: dcoutfunc:sw Status resp. zobrazení poplachu Zapnuto Vypnuto Rel B Spojení nenalezeno Žádná funkce relfunc:no Srdcovitá svorka bude potřebovat podle místních podmínek delší kabel.

16 5.3.5 Obrázek č. 5 (12 V) GSM-Alarm Ohradník příslušenství Funkce V - SMS-Alarm + ON/OFF přepínač
