1 Metody měření provozních parametrů výkony, volba a využití pro diagnostiku Provozní parametry stroje Provozní parametr stroje - každá běžně měřitelná fyzikální veličina, charakterizujícíčinnost stroje při jeho pracovníčinnosti: výkon účinnost hospodárnost provozu (spotřeba paliva) provozní teplotu tlak rychlost zrychlení spotřeba provozních hmot Některé provozních parametry lze výhodně využít přímo jako diagnostické signály. Výhoda a jednoduchost je v tom, že signály jsou vybuzeny pracovní činností stroje, kterou lze obvykle snadno realizovat nebo alespoň imitovat v dílenských podmínkách. Příklady: měření zvedací rychlosti a síly hydraulického mechanizmu lze realizovat zvedáním závaží, provozní zatížení motoru lze nahradit výkonovou brzdou nebo též krátkodobě pomocí momentu setrvačnosti rotujících hmot 1

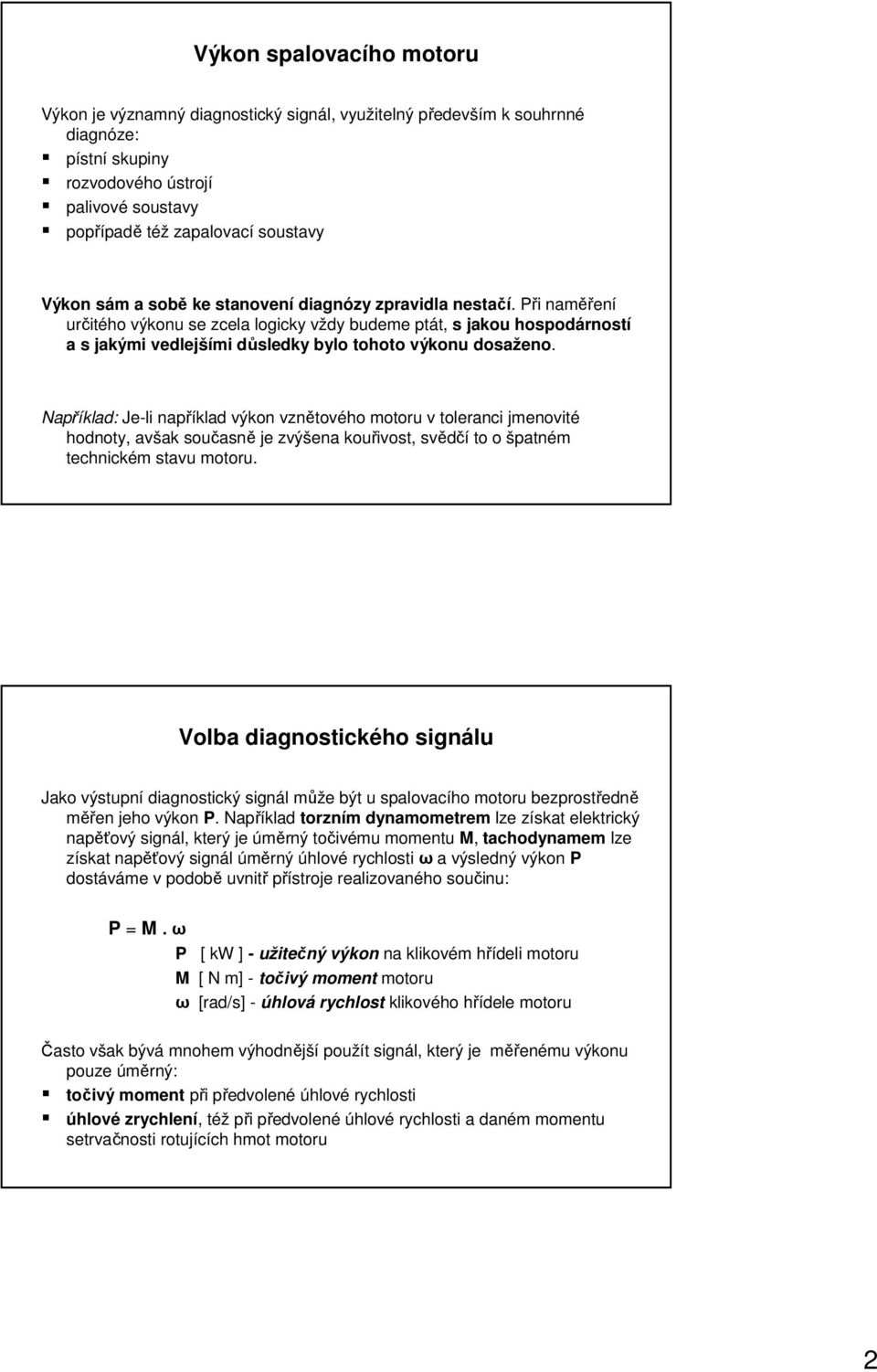

2 Výkon spalovacího motoru Výkon je významný diagnostický signál, využitelný především k souhrnné diagnóze: pístní skupiny rozvodového ústrojí palivové soustavy popřípadě též zapalovací soustavy Výkon sám a sobě ke stanovení diagnózy zpravidla nestačí. Při naměření určitého výkonu se zcela logicky vždy budeme ptát, s jakou hospodárností a s jakými vedlejšími důsledky bylo tohoto výkonu dosaženo. Například: Je-li například výkon vznětového motoru v toleranci jmenovité hodnoty, avšak současně je zvýšena kouřivost, svědčí to o špatném technickém stavu motoru. Volba diagnostického signálu Jako výstupní diagnostický signál může být u spalovacího motoru bezprostředně měřen jeho výkon P. Například torzním dynamometrem lze získat elektrický napěťový signál, který je úměrný točivému momentu M, tachodynamem lze získat napěťový signál úměrný úhlové rychlosti ω a výsledný výkon P dostáváme v podobě uvnitř přístroje realizovaného součinu: P = M.ω P [ kw ] - užitečný výkon na klikovém hřídeli motoru M [ N m] - točivý moment motoru ω [rad/s] - úhlová rychlost klikového hřídele motoru Často však bývá mnohem výhodnější použít signál, který je měřenému výkonu pouze úměrný: točivý moment při předvolené úhlové rychlosti úhlové zrychlení, též při předvolené úhlové rychlosti a daném momentu setrvačnosti rotujících hmot motoru

3 Volba výkonového parametru Charakteristika vozidlového vznětového motoru: Je-li jako výstupní diagnostický signál volena hodnota točivého momentu M 1, dochází v důsledku chybného předvolení úhlové rychlosti ω 1, o hodnotu ω k chybám měření. Protože křivka točivého momentu M(ω) je poměrně plochá, je chyba M 1, vzniklá v důsledku chyby ω malá. Je-li jako výstupní diagnostický signál volena hodnota výkonu P 1, dochází za jinak stejných podmínek měření k podstatně větší výsledné chybě P 1. Použití výkonu v diagnostice Přímé použití výkonu jako výstupního diagnostického signálu má určitou výhodu pouze při kontrole činnosti regulátoru vstřikovacího čerpadla vznětového motoru. V regulátorové větvi rychlostní charakteristiky totiž dochází při jmenovitých otáčkách k ostrému zlomu křivky výkonu a lze tak snadněji kontrolovat začátek a konec regulace. Jako výstupní diagnostický signál se též s výhodou používá úhlové zrychlení nezatíženého motoru rozbíhajícího se při plném sešlápnutí akceleračního pedálu. Točivý moment M je zde roven součinu úhlového zrychlení ε a momentu setrvačnosti I rotujících hmot motoru: M = I. ε P = I. ε. ω P [kw] - užitečný výkon na klikovém hřídeli motoru M [N.m] - točivý moment motoru ω [rad/s] - úhlová rychlost klikového hřídele motoru I [kg.m ] - moment setrvačnosti pohybujících se hmot motoru redukovaných na klikový hřídel ε [rad/s ] - úhlové zrychlení klikového hřídele motoru 3

4 Volba mezi užitečným a indikovaným výkonem Z hlediska konečného efektu je pro uživatele samozřejmě rozhodující informací velikost užitečného výkonu motoru. Je-li však motor v normálním technickém stavu, dosahuje svých jmenovitých parametrů včetně užitečného výkonu zcela zákonitě a nebylo by je ani nutno zjišťovat. Základním problémem tedy je odhalit odchylku od normálního stavu, čehož lze ve srovnání s užitečným výkonem docílit přesněji pomocí výkonu indikovaného. Konstantní předepsanou teplotu motoru lze obtížně dodržet, protože by to znamenalo značné časové a jiné ztráty při dlouhodobém předehřívání, jeví se proto indikovaný výkon jako přesnější kritérium technického stavu motoru ve srovnání s výkonem užitečným. Předepíše-li se při diagnostické prověrce výkonu teplota motorového oleje v rozmezí 5 až 9 C, lze odchylku indikovaného t [ o výkonu od jmenovité hodnoty C] považovat za příznak poruchy (malý vliv teploty a viskozity oleje). Volba mezi výkonem celého motoru a jednotlivých válců Z výkonu celého motoru nepoznáme, který válec je nositelem poruchy, protože jednotlivé válce se na výkonu podílejí anonymně (podpálené ventily v důsledku tepelného působení spalovacího procesu přestanou těsnit pravděpodobná brzká porucha i ostatních, porucha jednotlivých vstřikovačů nebo zapalovacích svíček - odhalení bezprostřední příčiny sníženého výkonu zabrání zbytečné demontáži a pracné detailní kontrole). Snížený výkon jednoho válce může být vykompenzován bezvadnou činností válců ostatních a porucha se všemi dalšími důsledky by v tomto případě nebyla odhalena (částečné opotřebení ventilů v jednom válci čtyřválcového motoru o výkonu 6 kw - pokles výkonu o 1,5 kw, tj. o,5%, pomocí výkonu celého motoru nelze tuto skutečnost zjistit, protože zmíněných,5% je na hranici přesnosti měření výkonu běžnými metodami. Bude-li se však měřit výkon jednotlivých válců, lze poměrně snadno i méně přesnou metodou zjistit, že v příslušném válci došlo k poklesu výkonu z původních 15 kw na 13,5 kw, tedy o 1%. Dalším hlediskem je investiční a provozní nákladovost měřicího zařízení. To však přichází v úvahu pouze při aplikaci měření na výkonových brzdách, kdy instalovaný výkon brzdy pro postupné měření jednotlivých válců může být podstatně menší, než je užitečný výkon celého motoru. Je-li výkon snímán např. z vývodového hřídele traktoru, může vzniknout další problém v souvislosti s tím, že vývodový hřídel u výkonnějších traktorů není schopen přenést celý výkon motoru. Měření jednotlivých válců je proto i z tohoto hlediska výhodné. Výkon celého motoru je zpravidla využíván pro souhrnnou diagnózu a výkony jednotlivých válců pro diagnózu dílčí. 4

5 M i (n) n 1 P e (n) Volba měřicích otáček Me (n) n1 = 4% n = 65% n3 = 9% n n n 3 U motoru v normálním technickém stavu smějí být naměřené odchylky točivého momentu nebo výkonu v závislosti na otáčkách pouze v dovolených mezích od jejich standardního průběhu - postačí změřit charakteristické body křivky, dávající dostatečný obraz o odchylkách od normálního stavu. Tvar křivky točivého momentu v závislosti na otáčkách - účelové tvarování pro ekonomicky a ekologicky výhodný provoz motorů (vznětový motor - obvykle je použita tzv. korekce dodávky paliva, která způsobí výrazné zvýšení zálohy točivého momentu M při poklesu otáček z jmenovitých, při dalším poklesu otáček zasahuje antikorekce, která naopak točivý moment v nižších provozních otáčkách omezí a výrazně tak sníží kouřivost motoru. Moderní benzinový motor se vstřikováním paliva - předepsaný tvar křivky točivého momentu v závislosti na otáčkách je konstruktérem pečlivě volen a zabezpečen pomocí dodávky paliva řízené počítačem - spolehlivost počítačů neklamná známka opotřebení a nebo jiné mechanické poruchy motoru. Orientační posouzení výkonu vypínáním válců Ždanovského metoda vznětový motor Principem metody je měření otáček, na nichž se ustálí nezatížený motor pracující při plném sešlápnutí palivového pedálu na část měřených válců, přičemž u ostatních válců je krátkodobě zrušena dodávka paliva povolením vysokotlakého šroubení. Za uvedené podmínky je dosaženo rovnováhy indikovaného točivého momentu pracujících válců se ztrátovým momentem motoru a na základě standardního průběhu ztrátového momentu v závislosti na otáčkách je možno tedy usuzovat na hodnotu indikovaného točivého momentu měřených válců. Počet měřených válců je třeba volit tak, aby ustálené otáčky nepřekročily jmenovitou hodnotu a aby tudíž nezasáhly do regulační větve rychlostní charakteristiky, kde již dochází k nekontrolovatelnému omezení dodávky paliva. U čtyřválcového motoru je postupně v činnosti a tudíž se měří vždy pouze jeden válec a pokud je motor v dobrém technickém stavu, měřené otáčky se pohybují přibližně v rozmezí od 1/ do /3 jejich jmenovité hodnoty. Při velmi špatném technickém stavu není jeden válec schopen překonat mechanické ztráty celého motoru a motor se úplně zastaví. Naopak u motoru ve velmi dobrém technickém stavu a nebo při nepřípustně zvýšené dodávce paliva se dosažené otáčky přibližují jmenovité hodnotě. 5

6 Orientační posouzení výkonu vypínáním válců Ždanovského metoda vznětový motor V případě osmiválcového motoru se měří postupně vždy dva a u dvanáctiválcového vždy tři válce za obdobných podmínek jako u motoru čtyřválcového. Problémem je aplikace metody vypínání válců na motor tříválcový a šestiválcový. U tříválcového motoru dochází při práci na jeden válec téměř vždy k překročení jmenovitých otáček a měřená hodnota točivého momentu je pak nekontrolovatelně omezena. Problém lze řešit např. dotížením motoru předvolenou hodnotou točivého momentu. Základní podmínkou objektivního vyhodnocení naměřených hodnot je znalost funkční závislosti ztrátového točivého momentu na otáčkách motoru. Mm(n) ztrátový moment Md dotěžovací moment Mip indikovaný točivý moment Orientační posouzení výkonu vypínáním válců Ždanovského metoda vznětový motor Jednoduchý a rychlý způsob měření nevýhoda - malá přesnosti způsobená možnou změnou ztrátového momentu Mm v závislosti na viskozitě oleje a mechanických vlastnostech konkrétního motoru (nelze určit přesně hodnoty), výhoda - lze však velmi přesně stanovit relativní podíl jednotlivých válců na výkonu celého motoru. Orientační posouzení výkonu vypínáním válců Ždanovského metoda zážehový motor Motor bez katalyzátoru stejný postup pouze pozor na těsný výfukový systém nebezpečí explozivního spalování ve výfuku Motor s katalyzátorem - i při těsném výfukovém potrubí pouze krátkodobé vypínání zapalování v jednotlivých válcích nebezpečí poškození katalyzátoru 6

7 Měření výkonu dynamometrem Výhodný způsob, i když je investičně poněkud nákladnější. Snadno lze však takto měřit pouze traktorové motory, a sice pomocí vývodového hřídele traktoru. Ostatní vozidla vyžadují dvě dvojice válců zvýšení investičních nákladů Volba vhodného typu a velikosti dynamometru se řídí těmito požadavky: je účelné volit universální elektrický dynamometr, který může pracovat nejen jako výkonová brzda, ale i jako motor pohánějící měřený nepracující spalovací motor asynchronní elektromotor (nadsynchronní otáčky brzda, podsynchronní otáčky motor) Kompromisním řešením je použití libovolného typu absorbčního dynamometru, například hydraulické brzdy a nebo brzdy elektrické, absorbující výkon vířivými proudy, přičemž je možno využít metodiku měření motoru po částech, včetně indikovaného a ztrátového točivého momentu Požadavek na výkon dynamometru je zpravidla dán užitečným výkonem největších v úvahu přicházejících měřených motorů možnost měřit jednotlivé válce Schéma hydraulické brzdy 1 přítok vody vířivá komora 3 rotor 4 těsnění 5 ložisko 6 hřídel rotoru 7 spojovací příruba 8 těleso brzdy 9 snímač otáček 1 pružné uložení 11 měřič síly 1 rám 13 škrtící ventil 14 odtok vody 15 pohon škrtícího ventilu 7

8 Schéma elektromagnetické vířivé brzdy 1 snímač otáček chladící komora 3 rotor 4 budící cívka 5 hřídel rotoru 6 ložisko 7 spojovací příruba 8 těleso brzdy 9 pružné uložení 1 měřič síly 11 rám 1 odtok vody 13 přítok vody Ztráty při měření na dynamometru Výrobce prodejce Válcové zkušebny Jaroš MAHA Consulting Mezservis Bosch Technology Garage Údaje výrobce Naměřený max.výkon motoru korigovaný / otáčky 45,77 kw/48 min -1 48, kw/438 min -1 4,66 kw/4587,5 min -1 46,1 kw/44 min -1 4,9 kw/4545 min -1 47, kw/43 min -1 Naměřený max.točivý moment / otáčky 1,89 Nm/38 min -1 11, Nm/78 min -1 1, Nm/36,1 min ,8 Nm/81 min -1 99,7 Nm/97 min Nm/5-3 min -1 8

9 Měření univerzálním dynamometrem - celý motor Při práci všech válců motoru se naměří M eh [Nm] - točivý moment, měřený na vývodovém hřídeli nebo na hnacích kolech vozidla a vztažený na klikový hřídel - diagnostický signál. Nedostatkem však je závislost této užitečné hodnoty na teplotě motoru a dále pak závislost na ztrátách v převodech. M eh = M i + M o +M p M oh = M o + M p M i = M eh - M oh M i [N.m] - indikovaný točivý moment motoru (výsledná hodnota) M o [N.m] - ztrátový moment motoru (záporná hodnota) M p [N.m] - ztrátový moment v převodech (záporná hodnota) vztažený na klikový hřídel M oh [N.m] - celkový ztrátový moment (záporná hodnota) M eh [N.m] efektivní hodnota točivého momentu 9

10 Měření univerzálním dynamometrem jednotlivé válce M 1,3 = M i1 + M i3 + M o M 3 = M i3 + M o M i1 = M 1,3 - M 3 Akcelerační měření výkonu spalovacích motorů Výkon a točivý moment jsou úměrné úhlovému zrychlení klikového hřídele vně nezatíženého motoru, rozbíhajícího se při plném sešlápnutí akceleračního pedálu z volnoběžných otáček. Rovněž tak úhlové zpomalení nepracujícího motoru je zajímavým signálem úměrným ztrátovému točivému momentu motoru. Měřit úhlová zrychlení a zpomalení spalovacího motoru lze různými způsoby: napěťový signál tachodynama, kde je rychlost přímo úměrná výstupnímu napětí a zrychlení je přímo úměrné elektrickou cestou provedené derivaci napětí podle času obdobným způsobem lze kontinuálně měřit a vyhodnotit úhlové zrychlení a zpomalení získané z frekvence impulsů snímaných z rotující části motoru 1

11 Výhody a nevýhody akceleračního způsobu měření proti klasickému měření na výkonové brzdě Výhody: nízké pořizovací náklady měření bezdemontážní na klikovém hřídeli motoru operativnost měření měření rychléřádově několik sekund nemusí se nikde přivádět ani mařit energie Nevýhody: nutnost znát moment setrvačnosti přeplňované motory proměnlivé sání proměnlivé nastavení vačky fázový posun měření spotřeby měření exhalací stabilizaci vnitřních teplot motoru Jak získat moment setrvačnosti motoru? od výrobce mechanickým výpočtem nebo odkýváním jednotlivých částí pomocí dynamometru pokud je na dynamometru naměřen točivý moment 1 Nm a při akceleračním měření zrychlení 7 rad/s, tak je moment setrvačnosti,149 kg.m M 1 N m I = = =, 149 kg m ε 7 rad s pomocí přívažku o známém momentu setrvačnosti pokud má přívažek momnent setrvačnosti,5 kg.m a změřeno je zrychlení s ním 6 rad/s a bez něho 7 rad/s, tak je moment setrvačnosti motoru,15 kg.m M = I M = ( I 1 m ε m 1 + I ) ε p I p ε,5 6 I = = =,15 kg m ε ε

12 pomocí nového vozidla, kde se předpokládají souhlasné údaje s tabulkovými výpočet je pak identický jako při měření na dynamometru pomocí průměru při měření několika vozidel (min. 5-1 vozidel) postupně se měří několik vozidel a moment setrvačnosti je průběžně upravován M I1 = ε I M M = ε 1 Tab 1 Tab = = 1 =,149 kg m 7 1 =,1333 kg m 75 = I ε =, = 93,3 N m další způsoby založené na akceleraci a deceleraci vozidla na silnici nebo válcové zkušebně, při protáčení známou konstantní silou atd. 1 Metodika měření experimentální válcová zkušebna - ČZU měření převodového poměru, měření setrvačné všech rotujících hmot vozidla, menší motory se roztáčejí elektromotory, větší motory se roztáčí motorem vozidla, vlastní akcelerace měřeného motoru, měření ztrát v převodech, valením apod. 1

13 Škoda Octavia II 1,6 MPi (75 kw) 31 km Torque (Nm) Power (kw) RPM (1/min) Tabular Measur. Compare Torque (Nm) rpm (1/min) % Power (W) rpm (1/min) % Škoda Fabia 1,4 (16V) (55 kw) 7 km Torque (Nm) Power (kw) RPM (1/min) Tabular Measur. Compare Torque (Nm) 16 1 rpm (1/min) % Power (W) rpm (1/min) % 13

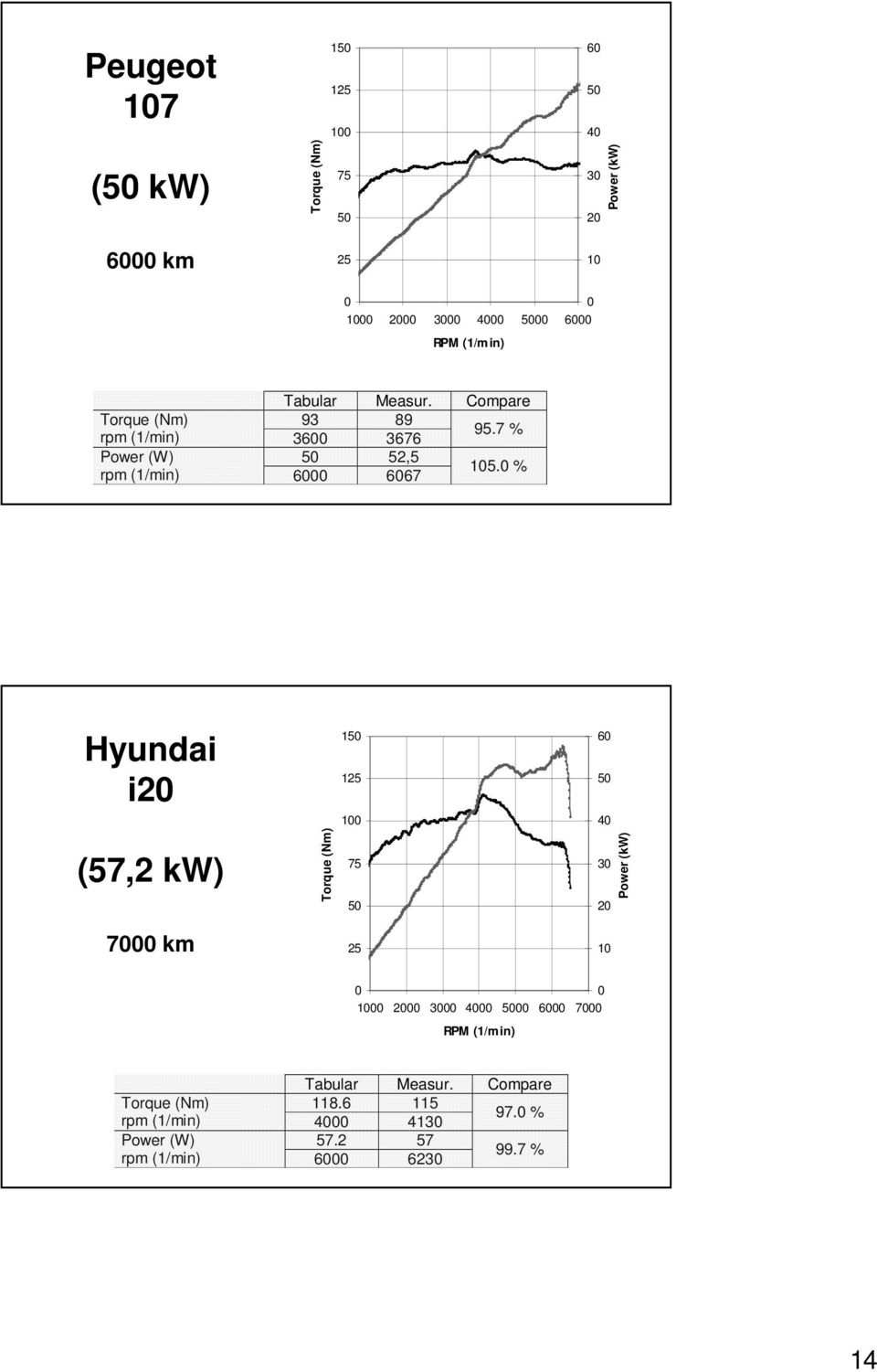

14 Peugeot 17 (5 kw) 6 km Torque (Nm) Power (kw) RPM (1/min) Tabular Measur. Compare Torque (Nm) rpm (1/min) % Power (W) 5 5,5 rpm (1/min) % Hyundai i (57, kw) 7 km Torque (Nm) Power (kw) RPM (1/min) Tabular Measur. Compare Torque (Nm) rpm (1/min) % Power (W) rpm (1/min) % 14

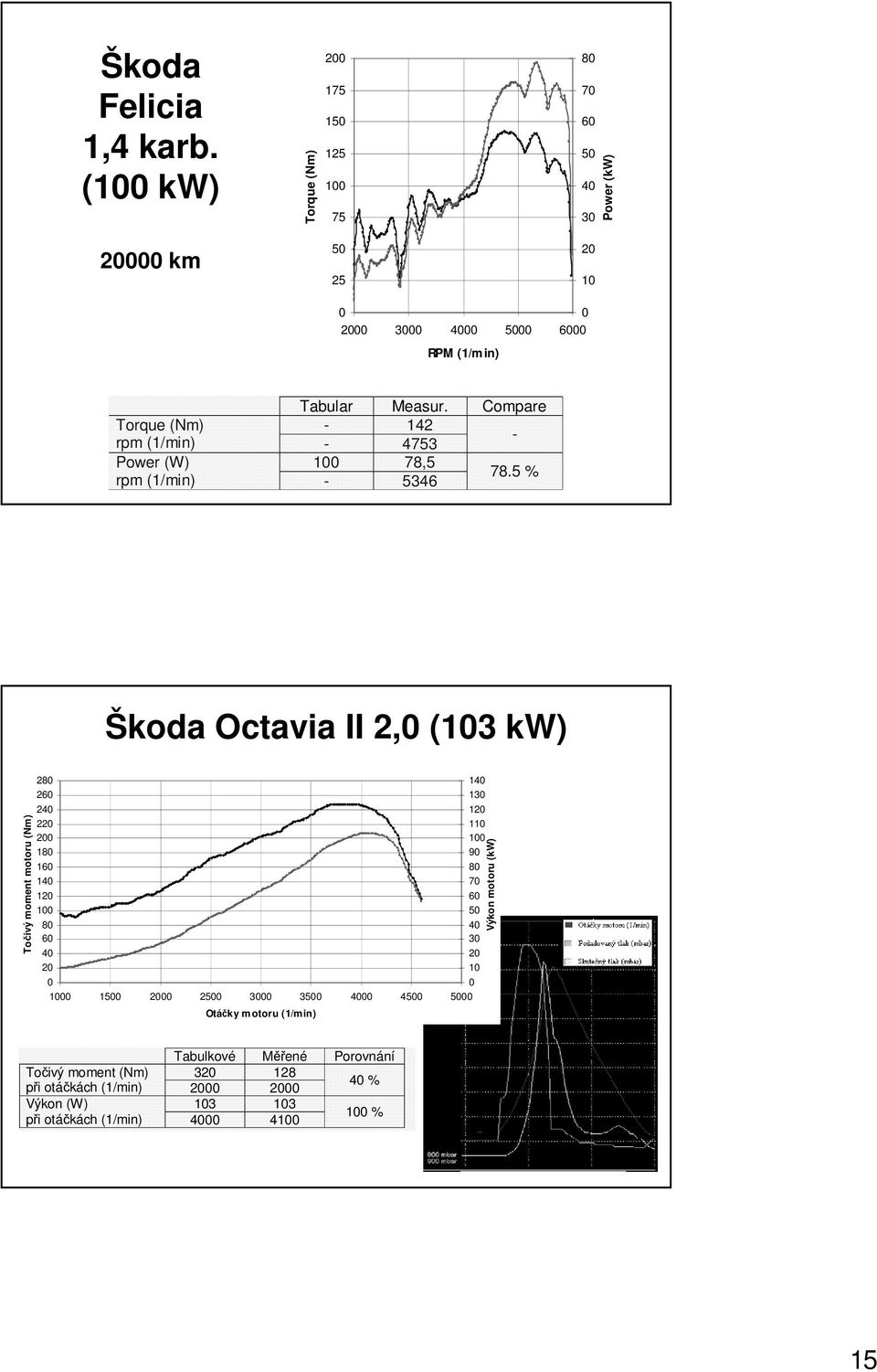

15 Škoda Felicia 1,4 karb. (1 kw) km Torque (Nm) Power (kw) RPM (1/min) Tabular Measur. Compare Torque (Nm) - 14 rpm (1/min) Power (W) 1 78,5 rpm (1/min) % Škoda Octavia II, (13 kw) Točivý moment motoru (Nm) Otáčky motoru (1/min) Výkon motoru (kw) Tabulkové Měřené Porovnání Točivý moment (Nm) 3 18 při otáčkách (1/min) 4 % Výkon (W) při otáčkách (1/min) % 15

16 Točivý moment (Nm) Otáčky motoru 5 (1/min) Výkon motoru (kw) Otáčky motoru (1/min) Škoda Roomster 1,6 MPI (77 kw) automatická převodovka

17 Škoda Felicia 1,3 MPi (5 kw) 1 5 Točivý moment (Nm) Výkon (kw) Otáčky motoru (1/min) Tabulkové Měřené 1 Porovnání Měřené Porovnání Točivý moment (Nm) ,7 % při otáčkách (1/min) ,9 % Výkon (W) % při otáčkách (1/min) % Elektromotor (7 kw) 8 Výkon (kw) kw - kw Otáčky (1/min) Výkon (kw) Otáčky (1/min) Výkon (kw) - 1A Výkon (kw) - 1,5A Výkon (kw) - 15A Výkon (kw) - 17,5A Výkon (kw) - A Výkon (kw) -,5A Výkon (kw) - 5A 17

18 Válcové brzdy Bezdemontážní ale výkon na hnacích kolech - při přepočtu na motor (klikový hřídel): Ztráty závislé na hnací síle - tyto ztráty rostou proporcionálně s přenášeným výkonem. Rozdíl mezi vysokým přenosem hnací síly během akcelerace a nízkým přenosem při deceleraci koriguje zkušebna automaticky ztráty třením odvalováním ozubených kol v mechanické převodovce a rozvodovce - ztráty činí průměrně asi 7 % ve vztahu k výkonu motoru prokluz mezi pneumatikou a válcem zkušebny, ztráty činí asi 5% výkonu motoru Ztráty závislé na rychlosti - v závislosti na rychlosti rostou progresivně ztráty způsobené viskozitou oleje v převodovce a rozvodovce se pohybují okolo % ztráty způsobené odvalováním pneumatik se podle provedení a tlaku vzduchu v pneumatikách podílí nejvíce na ztrátovém výkonu 7 % z výkonu motoru Kvazistatická metoda Kvazistatické zatížení je velmi blízké zatížení statickému, a to tím, že akceleračním pedálem nastavený výkon je střídavě jednak brzděn a jednak absorbován urychlováním jeho setrvačných hmot. Metoda kvazistatického měření tedy umožňuje levný a časově nenáročný způsob charakterizovat technický stav motorových vozidel z hlediska vlivu na měrnou spotřebu paliva a produkci škodlivin emisí. 18

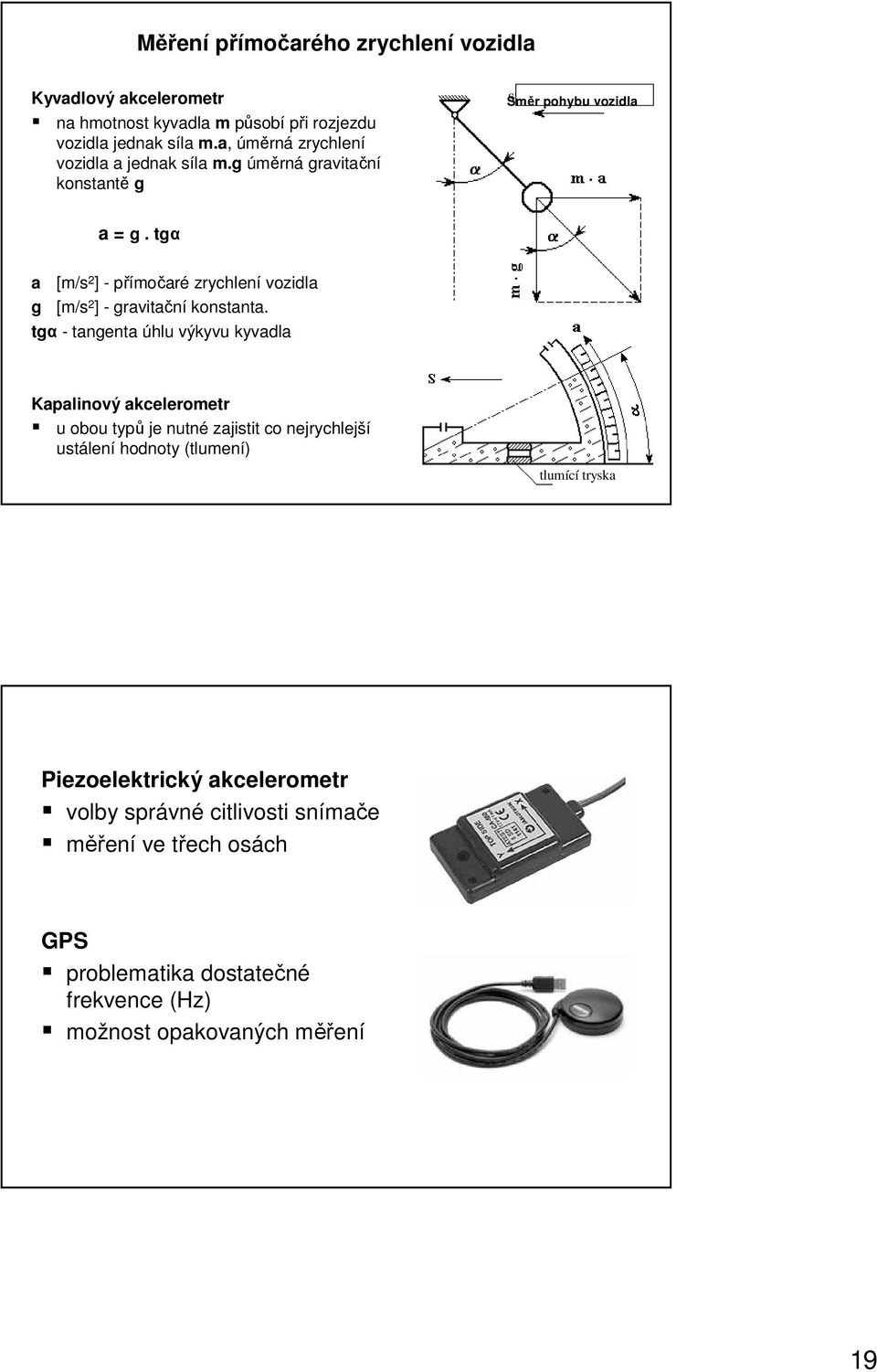

19 Měření přímočarého zrychlení vozidla Kyvadlový akcelerometr na hmotnost kyvadla m působí při rozjezdu vozidla jednak síla m.a, úměrná zrychlení vozidla a jednak síla m.g úměrná gravitační konstantě g smìr pohybu vozidla Směr pohybu vozidla a = g. tgα a [m/s ] - přímočaré zrychlení vozidla g [m/s ] - gravitační konstanta. tgα - tangenta úhlu výkyvu kyvadla Kapalinový akcelerometr u obou typů je nutné zajistit co nejrychlejší ustálení hodnoty (tlumení) tlumící tryska Piezoelektrický akcelerometr volby správné citlivosti snímače měření ve třech osách GPS problematika dostatečné frekvence (Hz) možnost opakovaných měření 19

20 Dynamické vážení I r a g m I moment setrvačnosti kladky (kg.m ) r poloměr kladky (m) g tíhové zrychlení (m/s ) a měřené zrychlení (m/s ) m zjišťovaná hmotnost závaží (kg) F = m g I a F = r I a m g = r m I r = a g,1 6,1 m = =, 398kg,15 9,81 Příklad aplikace na vážení modelu autíčka m v I I moment setrvačnosti kladky (kg.m ) r r poloměr kladky (m) g tíhové zrychlení (m/s ) a měřené zrychlení (m/s ) m hmota závaží (kg) m v zjišťovaná hmotnost vozidla (kg) 9,81,18 m = v 5, 49kg 3,5,15 = a m g F = m g I a F = mv a + r I a m g = mv a + r m v = m g a I r

21 Aplikace měření výkonových parametrů člověk Měřený výkon je 113 W. Současný rekord je 15 W Metody měření provozních parametrů Spotřeba paliva 1

22 Spotřeba paliva spotřebované palivo je spolu se s dosaženým efektivním výkonem motoru vhodným souhrnným diagnostickým signálem měrná spotřeba paliva [g.kwh-1] většina závad na vznětových a zážehových spalovacích motorech se projeví zvýšením spotřeby paliva pro každého uživatele je vhodné sledovat spotřebu paliva snadné sledování spotřeby paliva v [Litr.mth-1, Litr.1km-1] měříte u čerpací stanice při naplnění plné nádrže problémem zde je nemožnost přesně trefit stálou hodnotu plné nádrže, každá čerpací stanice má jiné stojany a tedy palivoměry s jinou chybou (problémy eliminují korekce) Jak je pro Vás vhodné tankovat a proč? rychle pomalu Měření spotřeby paliva spotřebované palivo spalovacího motoru je zpravidla měřeno na výstupu z palivové nádrže je případně nutno vzít v úvahu zpětné vracení paliva do nádrže měří se tak spotřeba paliva celého motoru bez rozlišení podílu jednotlivých válců při detailní diagnostice vznětových motorů, přichází v úvahu přímé měření paliva spotřebovaného jednotlivými válci, tzv. dodávka paliva do válců Možnosti měření spotřeby paliva měření s proplachovaným vstřikovacím čerpadlem měření s neproplachovaným vstřikovacím čerpadlem měření dodávky paliva dávkoměrem měření spotřeby paliva u zážehových motorů palivoměrem měření spotřeby paliva přímo na vstřikovacím zařízení měření spotřeby paliva z emisí

23 Měření spotřeby paliva na vznětovém motoru proplachované vstřikovací čerpadlo 1. průtokoměr. sestava měřiče 3. palivový čistič 4. vstřikovací čerpadlo 5. vstřikovací soustava 6. dopravní čerpadlo 7. chladící komora 8. pomocné čerpadlo 9. palivová nádrž Měření spotřeby paliva na vznětovém motoru proplachované vstřikovací čerpadlo Do sací komory vstřikovacího čerpadla je dopravováno několikanásobně vyšší množství paliva, než je vstřikováno do válců, přičemž přebytečným palivem je čerpadlo: proplachováno, ochlazováno, strhávány plynné složky do výstupu z čerpadla. Palivo, které se vrací z proplachovaného vstřikovacího čerpadla, přichází zpět do odvzdušňovací a chladicí komory. Je třeba měřit při stabilním režimu otáček motoru a při plné dodávce paliva (zatížení motoru výkonovou brzdou). Měření při akceleraci motoru: Při akceleračních měřeních, během krátkých dob rozběhu motoru, je uvedený měřič spotřeby v daném zapojení nepoužitelný. Celý proplachovací okruh včetně vzduchových "polštářů" v komoře má vždy určitou setrvačnost a měřicí prvek tedy začíná měřit se zpožděním. Při stabilním režimu, pro který je přístroj určen, to nevadí, avšak při akceleračním měření jsou výsledky značně zkreslené. 3

24 Měření spotřeby paliva na vznětovém motoru neproplachované vstřikovací čerpadlo 1. palivová nádrž. dopravní čerpadlo 3. palivový čistič 4. odvzdušňovací komora 5. jednosměrný ventil 6. sestava měřiče 7. průtokoměr 8. vstřikovací čerpadlo 9. vznětový motor Měření spotřeby paliva na vznětovém motoru neproplachované vstřikovací čerpadlo Takové zapojení bez proplachování vstřikovacího čerpadla se v provozu při práci motoru používá pouze výjimečně u některých typů motorů. Při diagnostickém měření, trvajícím zpravidla pouze několik minut, lze však uvedené zapojení použít bez problému. Výhodou je zapojení odvzdušňovací komory před měřicím prvkem, při němž nemá měřicí systém nežádoucí přechodové jevy v podobě pomalého rozběhu a doběhu a lze proto měřit i při akceleraci motoru. V některých případech je možné krátkodobě převést systém 4

25 Dávkoměr paliva pro ustálený režim motoru 1. vstřikovací čerpadlo. vstřikovač (součást dávkoměru) 3. komora přerušovače 4. přerušovač 5. elektromechanické počítadlo 6. připojení na akumulátor vozidla 7. jednosměrný ventil 8. odměrný válec s pístem 9. pístnice Dávkoměr paliva pro ustálený režim motoru Lze měřit dodávku do jednotlivých válců vznětového motoru bez demontáže vstřikovacího čerpadla. Dávkoměr se namontuje na vysokotlaké vstřikovací potrubí jednoho, právě měřeného válce a měří se při chodu motoru na zbylé válce. Přičemž je palivo určené do měřeného válce po celou dobu měření vstřikováno etalonovým vstřikovačem proti destičce přerušovače. Určitým problémem však je udržet motor pracující na část válců na předvolené frekvenci otáček: čtyřválcový motor pracující na jeden válec se samočinně udržuje přibližně na polovině jmenovitých otáček motoru, čtyřválcový nebo šestiválcový motor pracuje při plné dodávce paliva na jeden válec stabilně a do druhého válce je střídavým povolováním šroubení regulována dodávka paliva tak, aby byly udržovány střední požadované měřící otáčky, požadované měřící otáčky jsou udržovány rytmickým střídáním plné a nulové dodávky paliva pomocí palivového pedálu. 5

26 Dávkoměr paliva pro ustálený režim motoru Některé typy palivoměrů měří v objemových jednotkách za čas, jiné v nejčastěji požadované formě, tj. měřený objem na předvolený počet vstřiků (obvykle ), a nebo též měřený počet vstřiků na předvolený objem paliva 1. d Q V = z n. D V = C motor V stanovená dodávka paliva na vstřiků (cm 3 /) Q naměřená spotřeba paliva (cm 3 /s) n otáčky motoru (ot./min) d konstanta d = 1 pro dvoudobý a d = pro čtyřdobý z počet válců motoru D předvolený objem dávkoměru (cm 3 ) Měření průtoku v hydraulických soustavách Jedním z významných diagnostických signálů silových hydraulických soustav traktorů, automobilů a samojízdných strojů je objemové průtok kapaliny v různých místech soustavy při její definované pracovníčinnosti. Využívá se několik principů měření a jim odpovídajících měřících zařízení také při měření spotřeby paliva: přímoukazující průtokoměry součtové průtokoměry 6

27 Přímoukazující průtokoměry zpravidla se jedná o objemová pístová nebo rychlostní měřidla měřicí prvek je proudem kapaliny uváděn do rotačního pohybu rychlost otáčení je elektricky měřena a měřené údaje cejchovány (litr/min, cm 3 /s) pro účelné praktické použití musí být průtokoměr vybaven sadou připojovacích prvků předřazeným čističem - zabránění poškození vlivem náhodně vniklých nečistot velmi přesně vyrobeného měřicího ústrojí přesnost přímoukazujících průtokoměrů bývá 1 až %, ovšem nároky na přesnost a kvalitu mechanických i elektrických částí jsou vysoké s využitím výpočetní techniky lze u každého konkrétního průtokoměru podstatně zvýšit přesnost měření tím, že je do programu zahrnuta korekce měřených údajů pomocí cejchovní křivky přesné měření lze v praxi dosáhnout jednak volbou průtokoměru o měřícím rozsahu zabezpečujícím, že zpravidla měřený průtok je pokud možno blízký hodnotě, při níž cejchovní křivka prochází nulovou hodnotou chyby měření nebo použitím cejchovní křivky průtokoměru Cejchovní křivka velký průtok je výhodný pro dodavatele (naměří se více) malý průtok je vhodný pro odběratele (naměří se méně) 7

28 Součtové průtokoměry měřicí prvek je v zásadě stejný jako u průtokoměrů přímoukazujících neměří se však okamžité hodnoty objemového průtoku, ale proteklé množství kapaliny je sumarizováno za určitou předvolenou dobu je-li měření takto rozloženo do časového úseku délky jednotek až desítek sekund, dosahuje se vyšší přesnosti při menších nárocích na technickou Součtový průtokoměr 1. rychlospojka. tlakoměr 3. regulační škrtící ventil 4. hydromotor 5. přerušovač elektrického okruhu 6. elektromechanické počítadlo impulsů 7. časové relé 8. zdroj elektrického proudu 8

29 Výpočet množství paliva G. N Q =, t. c kapaliny úsek Q objemový průtok kapaliny (litr/min) G vnitřní geometrický objem měřidla = objem proteklé za jednu otáčku (cm 3 /ot.) N naměřený počet impulsů za předvolený časový t předvolený časový úsek měření (s) c počet vrcholů vačky přerušovače (imp/ot.) Pro praktické měření se volí vhodná relace veličin t, G a c tak, aby výsledná veličina Q byla číselně totožná s přímo odečítanou veličinou N. Vhodná relace veličin,6. G t = c Q =,1. N Například: Je-li vnitřní objem měřidla G = 1 cm 3 a počet vrcholů vačky c = 1, volíme časový úsek t = 6 s. Je-li za tento předvolený časový úsek 6 sekund naměřen například počet impulsů N = 156 impulsů, čte se tento údaj s jednou desetinnou čárkou jako naměřená hodnota Q = 15,6 litrů/min. Obdobně lze vhodnou volbou časového úseku t, při seškrcení tlaku kapaliny p škrtícím ventilem na jmenovitou hodnotu, přímo měřit výkon protékající hydraulické kapaliny ve Wattech. 9

30 Měření spotřeby paliva z emisí Vychází se z produkce: CO oxidu uhelnatého [g.km -1 ], CO oxidu uhličitého [g.km -1 ], HC uhlovodíků [g.km -1 ]. Pro zážehové motory palivem je benzín FC.1154 (.866 HC) + (.49 CO) (.73 CO D + ) Pro vznětové motory FC.1155 (.866 HC) + (.49 CO) + (.73 CO D ) FC = spotřeba paliva v litrech na 1 km HC = změřené emise uhlovodíků v g.km -1 CO = změřené emise oxidu uhelnatého v g.km -1 CO = změřené emise oxidu uhličitého v g.km -1 D = hustota zkušebního paliva Měření spotřeby paliva z emisí Výhody: není nutné zasahovat do palivové soustavy vozidla (není třeba eliminovat přepad zpátky do nádrže, není třeba dávat pozor na ovlivnění podmínek provozu (vstřikovací tlaky) měření na válcové zkušebně při konstantní zatížení bezproblémové měření spotřeby paliva během jízdního městského nebo mimoměstského cyklu možné pouze za celý cyklus (jímání produkce emisních složek do vaků) ve své podstatě je tedy tento způsob jednoduchý e velmi vhodný do provozní praxe Nevýhody: nelze měřit během akcelerace spalovacího motoru zpoždění jednotlivých analyzátorů při měřeníředěných plynů jsou potřeba jiné rozsahy měřících analyzátorů 3

31 Diagnostika spalovacích motorů výkony, palivo 31
