1 GPS lokátor SEVT300L Určen pro osobní a nákladní automobily, lodě, jachty, zemědělské stroje, jednorázové stroje apod.

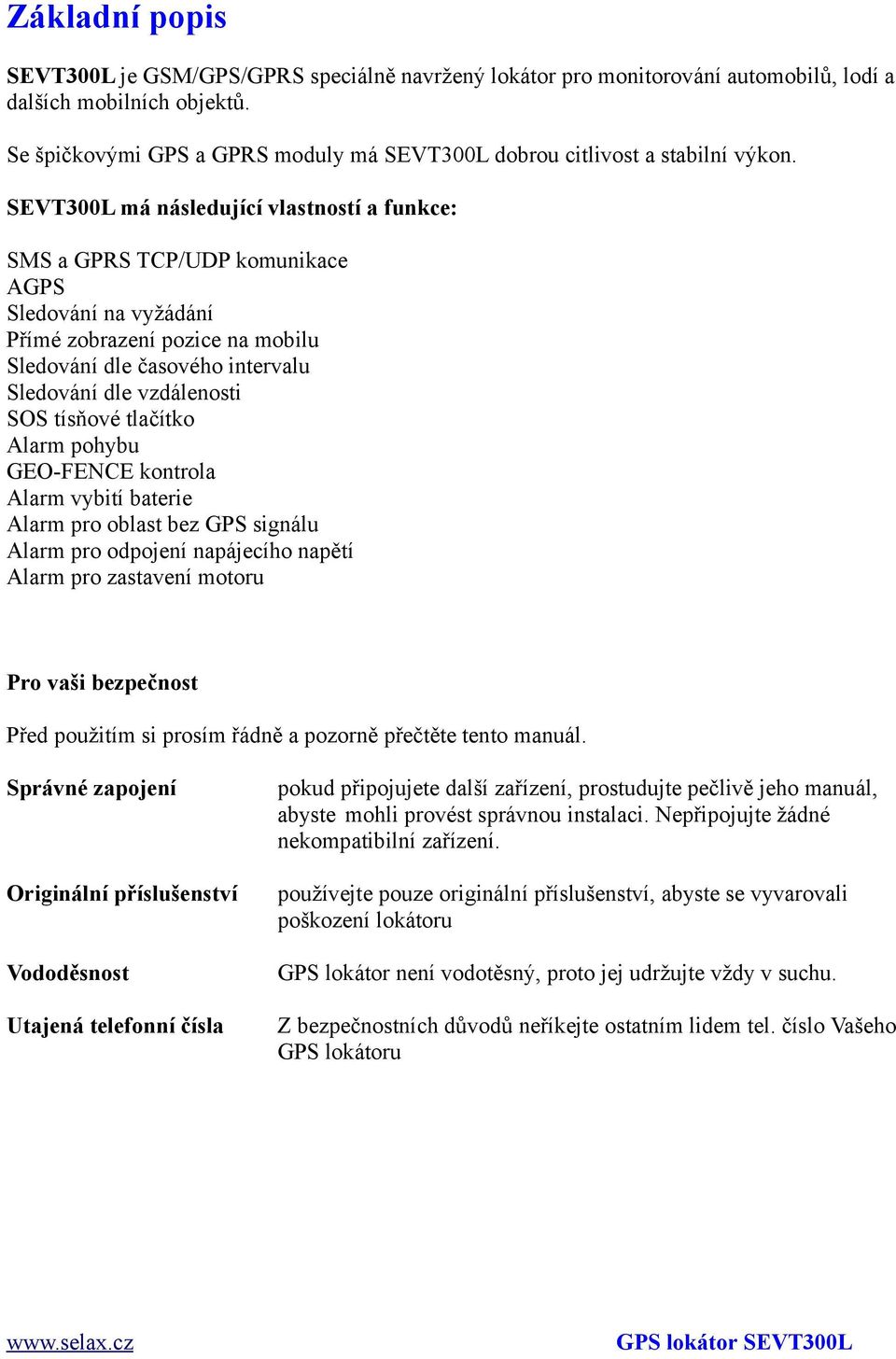

2 Základní popis SEVT300L je GSM/GPS/GPRS speciálně navržený lokátor pro monitorování automobilů, lodí a dalších mobilních objektů. Se špičkovými GPS a GPRS moduly má SEVT300L dobrou citlivost a stabilní výkon. SEVT300L má následující vlastností a funkce: SMS a GPRS TCP/UDP komunikace AGPS Sledování na vyžádání Přímé zobrazení pozice na mobilu Sledování dle časového intervalu Sledování dle vzdálenosti SOS tísňové tlačítko Alarm pohybu GEO-FENCE kontrola Alarm vybití baterie Alarm pro oblast bez GPS signálu Alarm pro odpojení napájecího napětí Alarm pro zastavení motoru Pro vaši bezpečnost Před použitím si prosím řádně a pozorně přečtěte tento manuál. Správné zapojení Originální příslušenství Vododěsnost Utajená telefonní čísla pokud připojujete další zařízení, prostudujte pečlivě jeho manuál, abyste mohli provést správnou instalaci. Nepřipojujte žádné nekompatibilní zařízení. používejte pouze originální příslušenství, abyste se vyvarovali poškození lokátoru GPS lokátor není vodotěsný, proto jej udržujte vždy v suchu. Z bezpečnostních důvodů neříkejte ostatním lidem tel. číslo Vašeho GPS lokátoru

3 Technické parametry: Položka Specifikace Napájecí napětí +9V - +36V / 1.5A Záložní baterie Běžná spotřeba Rozměry Instalační rozměry Hmotnost Pracovní teplota Vlhkost 5% to 95% 850mAh 85mA/h 115mm x 60mm x 21mm 115mm x 79mm x 21mm 140g -20 to 55 C Kmitočet GSM 900/1800/1900Mhz GPS Chipset Citlivost GPS Kmitočet GPS C/A code Počet kanálů 20 Přesnost pozice Přesnost rychlosti Přesnost synchronizace Znovu získání pozice Horký start Teplý start Srudený start Výškový limit Rychlostní limit LED Tlačítko Interface GPS SIRF-Star III chipset -158Db L1, MHz MHz 10 metrů, 2D RMS 0.1 m/s 1 us 0.1 sec., v průměru 1 sec., v průměru 38 sec., v průměru 48 sec., v průměru metrů max. 515 metrů/sekundu 1 LED ukazuje pracovní stav SOS tlačítko 1 vstup and 1 výstup

4 Hadrware a příslušenství GPS lokátor má následující příslušenství: GPS lokátor GPS anténa GSM anténa Šrouby SOS tlačítko CD GPS lokátor Horní pohled Boční pohled Spodní pohled Funkční části: Popis lokátoru: GSM Antenna - GSM anténa GPS antenna GPS anténa Screw Hole Montážní otvor Battery LED - Indikace baterie PINs Connector Připojovací konektor

5 Popis vnitřního zapojení: SIM Card Holder Držák SIM karty Battery LED Indikace baterie Mini USB Power On/Off Button Tlačítko pro Zapnutí/Vypnutí PINs Connector Připojovací konektor Funkce LED OFF (Nesvítí) je vypnuto napájecí napětí, nebo je ukončeno nabíjení záložní baterie. Blikání (každých 0,1 sekundy) nízké napětí ON (Svítí) Nabíjení Blikání (1 sekundu svítí a 2 sekundy nesvítí) - pracovní mód SOS (tísňové tlačítko)

6 Připojovací konektor Zapojení pinů: PIN Barva Funkce DC IN Červená + napájecí napětí (9 36 V). Doporučeno 12 V. GND Černý GND (zem) IN Bílý Vstup. Inicializace sepnutím proti zemi. OUT1 Modrý Výstup. Spínací kontakt. Max. proudové zatížení 500 ma. SW1 Žlutý SW1 je připojen k výkonovému vypínači. Pokud byste jej potřebovali připojit k dalšímu vypínači, ujistěte se, že jeho napájecí napětí nepřekročí 4,5 V. SW2 Žlutý SW2 je připojen k výkonovému vypínači. Pokud byste jej potřebovali připojit k dalšímu vypínači, ujistěte se, že jeho napájecí napětí nepřekročí 4,5 V. Připojení Ujistěte se, že Váš má všechna příslušenství. Důležité: Zkontrolujte, zda Vaše SIM karta je nabitá (obsahuje platný kredit), jinak by nemohla odesílat potřebná data ani SMS. Tohleto neplatí u paušální SIM karty, která obsahuje kredit vždy. Zajistěte vypnutí PIN SIM karty, jinými slovy, SIM karta nesmí být uzamčena PINem. Instalace Vypněte zařízení. Odšroubujte sroubky na bocích lokátoru a odstraňte kovový kryt. Instalujte SIM kartu do držáku a to tak, že kovovou část držáku SIM karty posunete směrem do středu a zvednete, obr. A. Po zasunutí SIM karty podle obr. B ho zavřete a kovovou část držáku posuňte směrem ven, obr. C. Obr. A Obr. B Obr. C

7 Nasaďte zpět kovový kryt a zašroubujte všechny 4 šroubky. Připojte GPS a GSM antény ke konektorům v přední části GSP lokátoru označené jako GPS antenna a GSM antenna. GPS anténa je určena pro příjem GPS signálu z oblohy, proto by měla umístěna směrem k obloze a neměla by být stíněna nebo zakryta žádným kovovým materiálem, nebo materiálem obsahujícím kovové elementy. Najděte uvnitř mobilního objektu (auta, tracku, lodě apod.) vhodné místo pro instalaci GPS lokátoru. Drátová připojení musí být pevná a spolehlivá a vlastní spoje by měly být důkladně a těsně obaleny izolační páskou. Nepoužité vodiče je nutno vhodně izolovat, aby neovlivňovaly funkci zařízení. Zkontrolujte zda všechny vodiče byly správně zapojeny a pak připojte napájecí napětí. Ujistěte se, že červená LED bliká ve správném intervalu (1 sekundu svítí a 2 sekundy nesvítí). Zavolejte na SIM kartu GPS lokátoru, ujistěte se, že telefon zvoní a poté spojení ukončete. Bude se tedy jednat o zmeškaný hovor na straně GPS lokátoru. Ten odpoví SMSkou, která bude obsahovat latitude (zeměpisnou šířku), longitude (zeměpisnou délku), speed (rychlost) a date (datum). Změna hesla Příkaz: W******,001,###### Popis: Změna hesla ****** je uživatelské heslo a je nastaveno na GPS lokátor bude tedy akceptovat pouze příkazy se správným heslem. Příkazy s nesprávným heslem budou ignorovány. ****** nové heslo. Mělo by být šestimístné. W000000,001, W123456,001, Nové heslo je tedy Časová zóna Příkaz: W******,032,T Popis: Úprava času dle místní lokality, T se udává v minutách Běžný čas je GMT. T = 0 vypne tuto funkci Pro zákazníky, kteří mají časový posuv před GMT stačí napsat pouze přímo časový rozdíl v minutách, takže pokud bychom chtěli například nastavit časový posun na GMT+8 bude tento příkaz vypadat následovně: W000000,032,480 Zákazníci, jenž mají časový posuv za GMT prostě napíšou před časový údaj znaménko - Pokud bychom chtěli například nastavit časový posun na GSM-2, bude tenjto příkaz vypadat následovně: W000000,032,-120

8 Monitorování Monitorování na základě SMS Příkaz: W******,000 Popis: Odešlete tento příkaz na SIM kartu GPS lokátoru, nebo tam prostě jen zavolejte a ten Vám odpoví SMSkou s přesnou pozici objektu v následujícím formátu: Latitude (zem. šířka) = N Longitude (zem. délka) = E, Speed (rychlost) = Km/h, ,01:50 (datum a čas) Příklad odeslaného SMS příkazu: W000000,000 Monitorování v předem nastaveném intervalu Příkaz: W******,002,XXX Popis: Nastavení časového intervalu, jenž bude perodicky odesílat pozice přes SMS XXX interval v minutách Pokud je XXX = 0 bude odesílání vypnuto W000000,002,030 GPS lokátor odešle svoji pozici na Váš telefon každých 30 minut. Google Earth a Google Maps Můžete si zobrazit pozici GPS lokátoru na maps.google.com nebo si stáhnout Google Earth z adresy earth.google.com. Poté staři napsat do vyhledavacího řádku pozici a to tak, že jako první se napíše latitude (zem. šířka), pak mezera a poté longitude (zem. délka) W000000,002,030

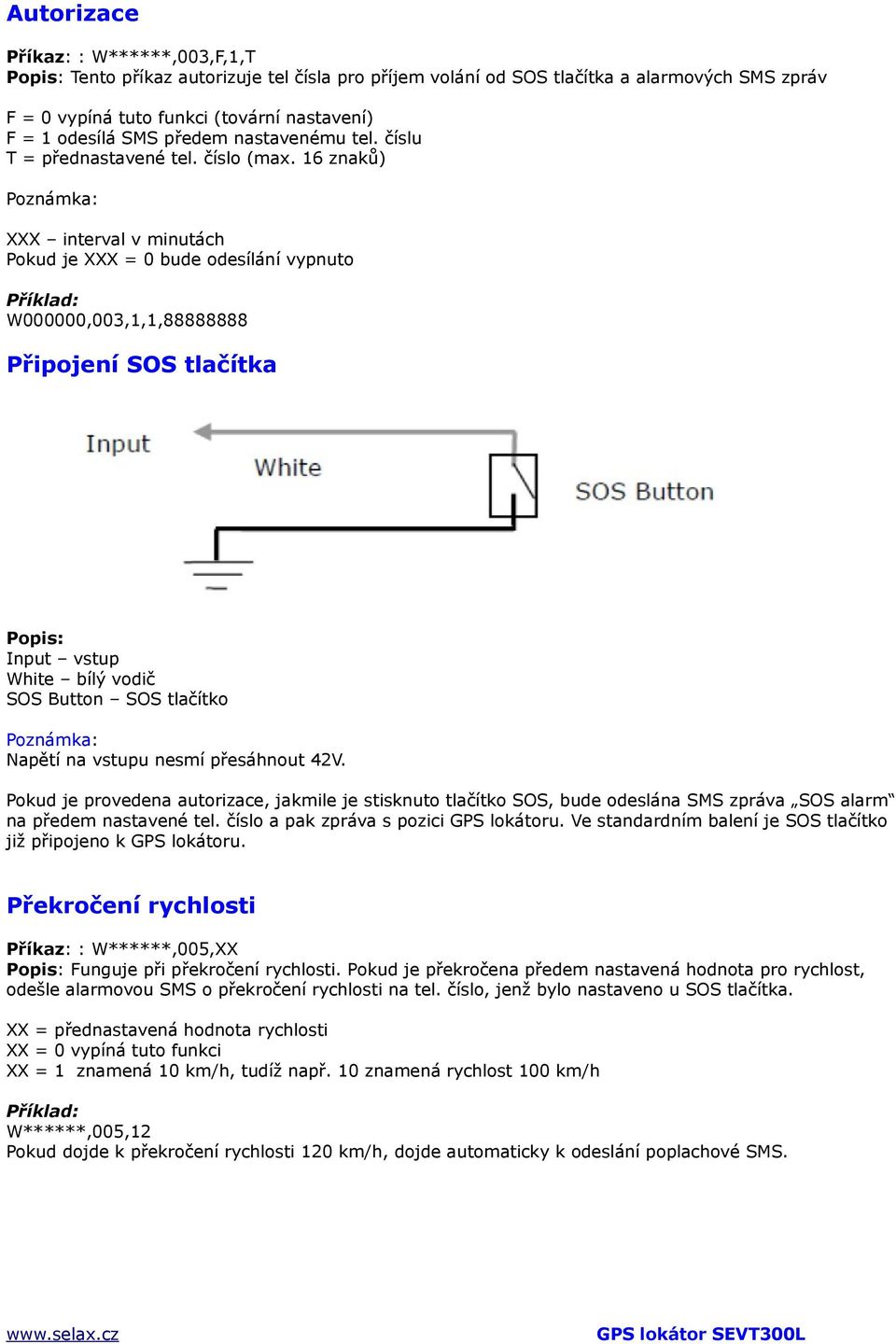

9 Autorizace Příkaz: : W******,003,F,1,T Popis: Tento příkaz autorizuje tel čísla pro příjem volání od SOS tlačítka a alarmových SMS zpráv F = 0 vypíná tuto funkci (tovární nastavení) F = 1 odesílá SMS předem nastavenému tel. číslu T = přednastavené tel. číslo (max. 16 znaků) XXX interval v minutách Pokud je XXX = 0 bude odesílání vypnuto W000000,003,1,1, Připojení SOS tlačítka Popis: Input vstup White bílý vodič SOS Button SOS tlačítko Napětí na vstupu nesmí přesáhnout 42V. Pokud je provedena autorizace, jakmile je stisknuto tlačítko SOS, bude odeslána SMS zpráva SOS alarm na předem nastavené tel. číslo a pak zpráva s pozici GPS lokátoru. Ve standardním balení je SOS tlačítko již připojeno k GPS lokátoru. Překročení rychlosti Příkaz: : W******,005,XX Popis: Funguje při překročení rychlosti. Pokud je překročena předem nastavená hodnota pro rychlost, odešle alarmovou SMS o překročení rychlosti na tel. číslo, jenž bylo nastaveno u SOS tlačítka. XX = přednastavená hodnota rychlosti XX = 0 vypíná tuto funkci XX = 1 znamená 10 km/h, tudíž např. 10 znamená rychlost 100 km/h W******,005,12 Pokud dojde k překročení rychlosti 120 km/h, dojde automaticky k odeslání poplachové SMS.

10 Pohyb/Geo-fence Příkaz: : W******,006,X Popis: Pokud se GPS lokátor pohne z předem nastavené zóny (určené pomoci GPS souřadnic), odešle poplachvou SMS k přednastavenému tel. Číslu. X = přednastavený poloměr daného místa, doporučuje se nastavit vzdálenost větší než 100 m X = 0 vypíná tuto funkci X = 1, 30 m X = 2, 50 m X = 3, 100 m X = 4, 200 m X = 5, 300 m X = 6, 500 m X = 7, 700 m X = 8, W000000,006,6 Tracker = GPS lokátor Pokud opustí GPS lokátor tento kruh, odešle poplachovou SMS Geo-fence alarm Příkaz: : W******,302,X Popis: Zapíná geo-fencing alarm. Pokud se GPS lokátor pohne z předem nastavené zóny (určené pomoci GPS souřadnic) dovnitř nebo ven, odešle poplachovou SMS přednastavenému tel. Číslu. X = přednastavený poloměr daného místa, doporučuje se nastavit vzdálenost větší než 100 m X = 0 vypíná tuto funkci X = 1, 30 m X = 2, 50 m X = 3, 100 m X = 4, 200 m X = 5, 300 m X = 6, 500 m X = 7, 700 m X = 8, W******,302,X Monitorování podle vzdálenosti Příkaz: : W******,303,X Popis: Odešlete tento SMS příkaz pro nastavení vzdálenosti X = [1, ], doporučuje se nastavit vzdálenost větší než 300 m X = 0 vypíná tuto funkci

11 W000000,303,1000 Ovládání výstupu Příkaz: : W******,020,1,F Popis: Odešlete tento SMS příkaz pro ovládání výstupu F = 0 vypne výstup (otevřený kolektor) F = 1 zapne výstup W000000,020,1,1 Jakmile je relé vhodně nainstalováno, odešlete příkaz k zastavení motoru. Ovládání výstupu Příkaz: : W******,120,F nebo W******,220,F Popis: Odešlete tento SMS příkaz pro ovládání výstupu. Tento příkaz se provede pouze tehdy, pokud je rychlost vozu nižší než 10 km/h (příkaz 120), nebo 20 km/h (příkaz 220). Další podmínkou je příjem GPS signálu. Pokud tento příjem není, příkaz se neprovede. F = 0 vypne výstup (otevřený kolektor) F = 1 zapne výstup W000000,120,1 W000000,220,1 Jakmile je relé vhodně nainstalováno, odešlete příkaz k zastavení motoru. Pokud rychlost klesne na 10 km/h nebo 20 km/h dojde k vypnutí motoru. Přečtení IMEI Příkaz: : W******,601 Popis: Přečte IMEI z GPS lokátoru. Jedná se o 15 místné číslo. W000000,601 Reset systému Příkaz: : W******,990,099### Popis: Tento příkaz nastaví veškeré parametry do továrního nastavení, kromě hesla. Nejdříve odešlete SMS ve tvaru Default? a pak během 120 sekund odešlete SMS s tímto příkazem do GPS lokátoru. ### je ukončení SMS příkazu a je vždy požadován. W000000,990,099###

12 Reset hesla Příkaz: : W888888,999,666 Popis: Tento příkaz nastaví heslo zpět do továrního nastavení v případě, že zapomenete heslo. Nejdříve odešlete SMS ve tvaru Default? a pak během 120 sekund odešlete SMS s tímto příkazem do GPS lokátoru, čímž dojde k nastavení továrního hesla, tj W888888,999,666 Monitorovací internetový software Selax Tento software naleznete na stránce gps.selax.cz. Stačí se pouze zaregistrovat, poté kliknout na položku Přidat přístroj avyplnit požadované kolonky a to: Telefonní číslo SIM karty v přístroji: napište číslo SIM karty, jenž bude instalována v lokátoru Operátor SIM karty v přístroji: Vyberte se seznamu mobilního operátora Heslo k přístroji (standardně ): Nastavte si heslo (zpočátku doporučujeme ponechat standardní heslo a pak jej můžete v průběhu času změnit) Interval odesílání polohy: Zde zadejte v jakém intervalu se mají odesílat GPRS data, tzn. v jakém časovém úseku se Vám bude zobrazovat poloha GPS lokátoru v monitorovacím softwaru. Upozornění: časový úsek se udává v desítkách sekund, takže pokud do této kolonky napíšete např. číslici 6, pak se jedná o 60 sekund, pokud číslici 30, pak se jedná o 300 sekund neboli 5 minut. Tudíž podle posledního nastavení se Vám bude pozice lokátoru zobrazovat každých pět minut. V případě problémů s nastavením prosím kontaktujte firmu Selax, jenž Vám toto nastavení provede na dálku. Po zapsání všech potřebných dat počkejte až systém automaticky nastaví všechny potřebné parametry pro přenos dat. Poté budete vyzváni k napsání názvu zařízení, případně poznámce. Jakmile bude dokončena tato nastavovací procedura, zobrazí se v položce Seznam vašich zařízení to Vaše s tím, že bude v červené barvě a podtrženo. To znamená, že zařízení je připojeno k síti.

13 Kliknutím na jeho nápis (např. Test) se Vám zobrazí následující obrazovka, jenž Vám poskytne v levém sloupci datum, hodinu, minutu a sekundu (historii monitoringu) a v pravé části na mapě budete vidět jak okamžitou pozici Vašeho zařízení, tak i všechny předchozí pozice. Budete-li chtít vědět, kde Vaše zařízení bylo někdy v předchozím čase, stačí si vybrat v levém sloupci pouze datum, hodinu, minutu a sekundu daný řádek zmodrá), kliknout na něj a zobrazí se okamžitě pozice příslušná tomuto času. V Seznamu vašich zařízení rovněž naleznete následující symboly: Stačí pouze najet šipkou myši na jednotlivé symboly a vypíše se Vám jejich obsah. Chcete-li např. změnit některé parametry přenosu, stačí kliknout na tužku, nebo chcete-li zastavit automaticky přenost dat, stačí kliknout na STOP. Chcete-li naopak opětovně spustit přenos dat a tím pádem i zobrazení pozice, klikněte na zelenou šipku. V případě, že máte zastaven přenos dat a chcete pouze v daném okamžiku vědět, kde se lokátor nachází, klikněte na a poloha se zobrazí na mapě. Monitorovací internetový software je poskytován partnerskou firmou Ing. Jan Lastomirský Selax.
