1 SERVICE BULLETIN Servisní kampaň Sklízecí mlátičky a řezačky Prosinec Eng. Model: CR 980 CX 880 FX30 FX40 FX50 Podskupina: Popis: CAMPAIGN NO. 578 Výměna termostatu motoru. Popis: Tahle kampaň je zaměřena na výměnu termostatu motoru a skříně termostatu. Termostat zůstává v uzavřené pozici a může docházet k přehřívání motoru, nebo naopak zůstává zaseknutý v otevřené pozici a dochází tak k pomalému ohřívání motoru na provozní teplotu. Činnost: Ve výrobě: Platné od výrobního čísla: CR980 : CX880 : FX30: FX40: FX50: Nové kovové víčko termostatu bylo zavedeno ve výrobě. Nové kovové víčko termostatu je méně citlivé na přidírání s drobnými kousky materiálů v chladícím systému. Dvojtý process mytí a dálší kontroly kvality čištění hlavy válců motoru již byli zavedeny ve výrobě. Poznámka: Některé stroje s platnými výrobními čísli pro přestavbu již byly přednostně udělány ve výrobním závodě před vyskladněním stroje z výroby.

Termostat zůstává v uzavřené pozici a může docházet k přehřívání motoru, nebo naopak zůstává zaseknutý v otevřené pozici a dochází tak k pomalému ohřívání motoru na provozní teplotu.

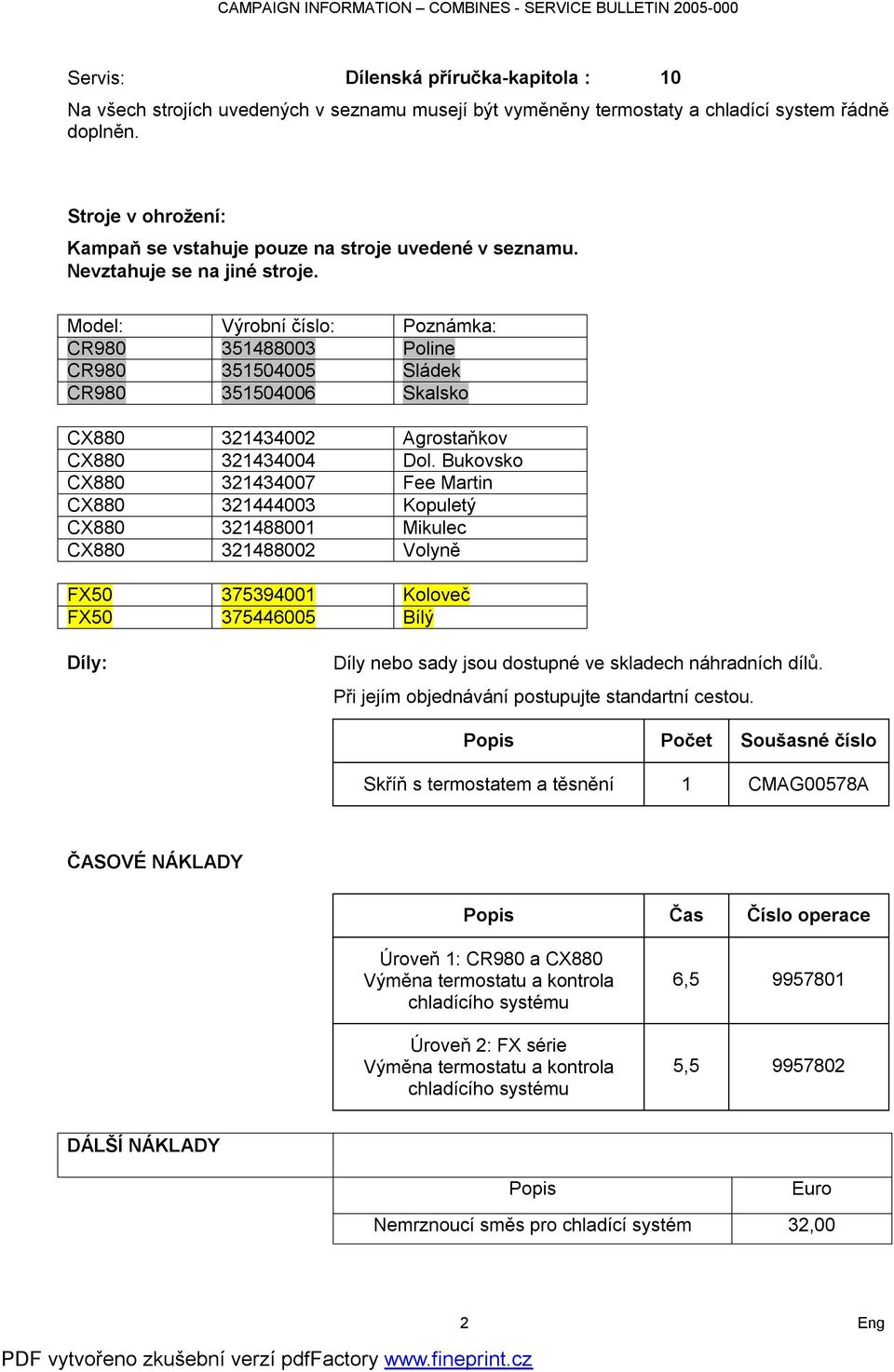

2 Servis: Dílenská příručka-kapitola : 10 Na všech strojích uvedených v seznamu musejí být vyměněny termostaty a chladící system řádně doplněn. Stroje v ohrožení: Kampaň se vstahuje pouze na stroje uvedené v seznamu. Nevztahuje se na jiné stroje. Model: Výrobní číslo: Poznámka: CR Poline CR Sládek CR Skalsko CX Agrostaňkov CX Dol. Bukovsko CX Fee Martin CX Kopuletý CX Mikulec CX Volyně FX Koloveč FX Bílý Díly: Díly nebo sady jsou dostupné ve skladech náhradních dílů. Při jejím objednávání postupujte standartní cestou. Popis Počet Soušasné číslo Skříň s termostatem a těsnění 1 CMAG00578A ČASOVÉ NÁKLADY Popis Čas Číslo operace Úroveň 1: CR980 a CX880 Výměna termostatu a kontrola chladícího systému Úroveň 2: FX série Výměna termostatu a kontrola chladícího systému 6, , DÁLŠÍ NÁKLADY Popis Euro Nemrznoucí směs pro chladící systém 32,00 2 Eng

Model: Výrobní číslo: Poznámka: CR980 351488003 Poline CR980 351504005 Sládek CR980 351504006 Skalsko CX880 321434002 Agrostaňkov CX880 321434004 Dol.

3 CESTOVNÍ NÁKLADY: V případě, že kampaň bude prováděna mimo servisní středisko, cestovní náklady můžou být uplatněny. Popis Čas Číslo operace Cestovní náklady RELAMACE: UKONČENÍ: Nárokujte přes klasický záruční system. Causal Part No. 8CAMP578 Fault Code Claim Type 23. Ukončení kampaně je stanoveno na After Sales New Holland 3 Eng

50 9990150 RELAMACE: UKONČENÍ: Nárokujte přes klasický záruční system. Causal Part No.

4 CAMPAIGN 578 Výměna termostatu motoru CAMPAIGN 578 Instrukce k opravě Sada CMAG00578 obsahuje Obr.1 Popis Skříň termostatu, termostat a těsnění Počet 1 Následující popis a obrázky pro sklízecí mlátičky se takřta shohují s řezačkami. Upozornění: Vypouštění a nalévání chladící kapaliny musí být prováděno včasně, aby nedocházelo k usazování sedimentů. Varování: Je li motor zahřán na provozní teplotu, chladící kapalina je pod tlakem, ovládaná tlakovou zátkou (1). Dbejte zvýšené opatrnosti při uvolňování zátky. Obr.2 1. Vhodně zaparkujte mlátičku a zapněte parkovací brzdu. 2. Otevřte víko motoru a demontujte kryty spojené s výměnou termostatu. 3. Nechte běžet motor na 1500 ot. po dobu pěti minut. 4. Nastavte otáčky na 1300 ot. a po jedné minutě motor vypněte.(prevence ochrany turba) 5. Připojte vhodnou hadici na vypouštěcí ventil (1), umístěný na pravé, spodní straně radiátoru. 6. Otevřte ventil (1) a vypust te chladící kapalinu do vhodných nádob. Vypuštěnou chladící kapalinu již nebudem používat. 7. Je-li system kompletně vyprázněn, zavřete ventil (1). Upozornění: Systém obsahuje 42 litrů chladící kapaliny. Důležité: Za žádných okolností nesmí být nastartován motor bez chladící kapaliny. Obr.3 Figure 3 4 Eng

Upozornění: Vypouštění a nalévání chladící kapaliny musí být prováděno včasně, aby nedocházelo k usazování sedimentů.

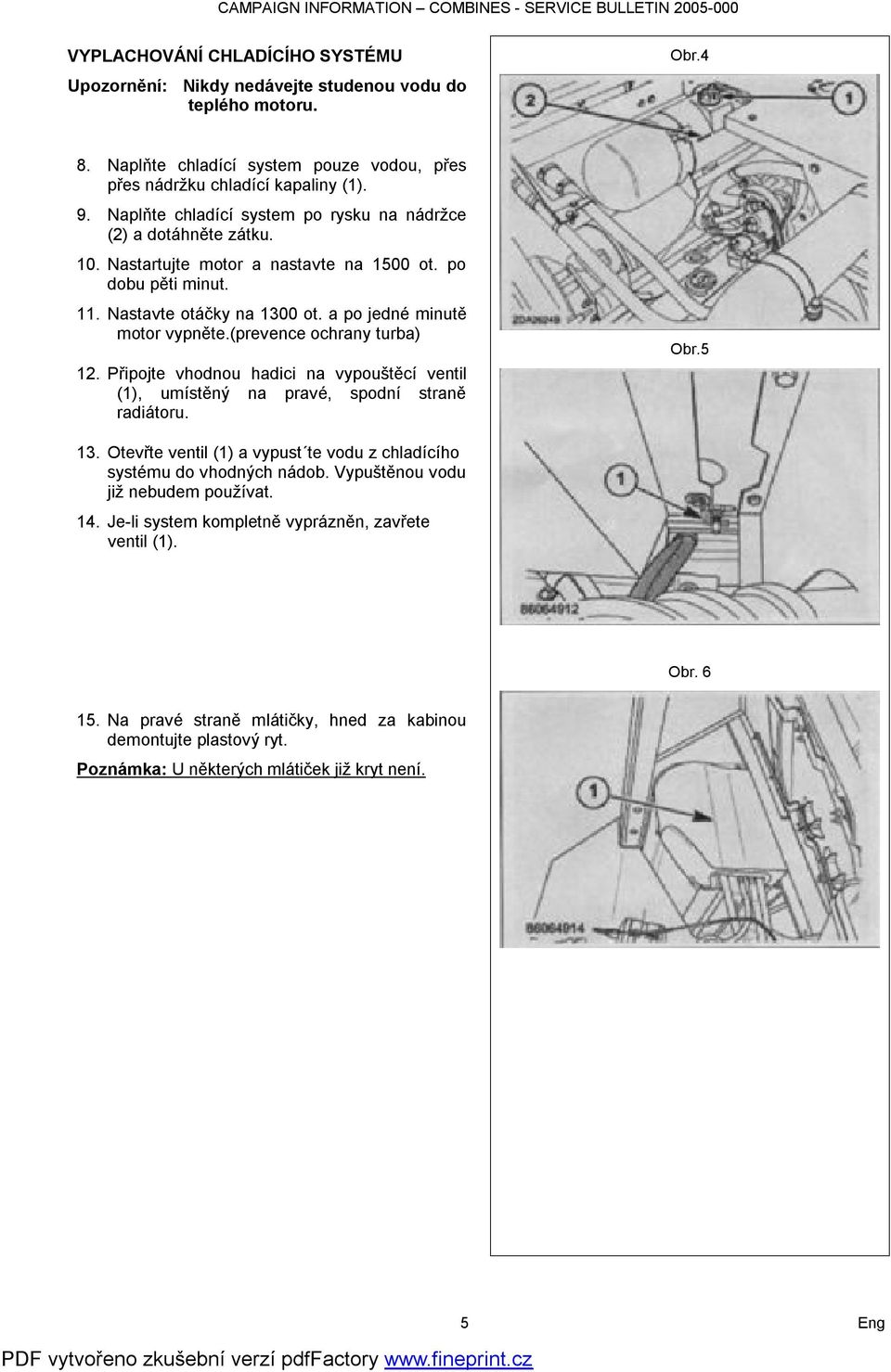

5 VYPLACHOVÁNÍ CHLADÍCÍHO SYSTÉMU Upozornění: Nikdy nedávejte studenou vodu do teplého motoru. Obr.4 8. Naplňte chladící system pouze vodou, přes přes nádržku chladící kapaliny (1). 9. Naplňte chladící system po rysku na nádržce (2) a dotáhněte zátku. 10. Nastartujte motor a nastavte na 1500 ot. po dobu pěti minut. 11. Nastavte otáčky na 1300 ot. a po jedné minutě motor vypněte.(prevence ochrany turba) 12. Připojte vhodnou hadici na vypouštěcí ventil (1), umístěný na pravé, spodní straně radiátoru. Obr Otevřte ventil (1) a vypust te vodu z chladícího systému do vhodných nádob. Vypuštěnou vodu již nebudem používat. 14. Je-li system kompletně vyprázněn, zavřete ventil (1). Obr Na pravé straně mlátičky, hned za kabinou demontujte plastový ryt. Poznámka: U některých mlátiček již kryt není. 5 Eng

(prevence ochrany turba) 12. Připojte vhodnou hadici na vypouštěcí ventil (1), umístěný na pravé, spodní straně radiátoru. Obr.5 13.

6 16. Odpojte hadici (1) a nasměřujte ji směrem k zemi. 17. Odpojte hadici (2) a nasměřujte ji směrem k zemi. 18. Odpojte hadici (3) na spodním konci. Obr Dokonale vyprázněte těleso topení použitím otevření (1) jako vstupu. Obr.8 Obr Připojte zpět hadici (1) 21. Připojte zpět hadici (2) 22. Připojte zpět hadici (3) 23. Zpětně nainstalujte plastové víko. Výměna termostatu: 6 Eng

7 19. Dokonale vyprázněte těleso topení použitím otevření (1) jako vstupu. Obr.8 Obr.9 20.

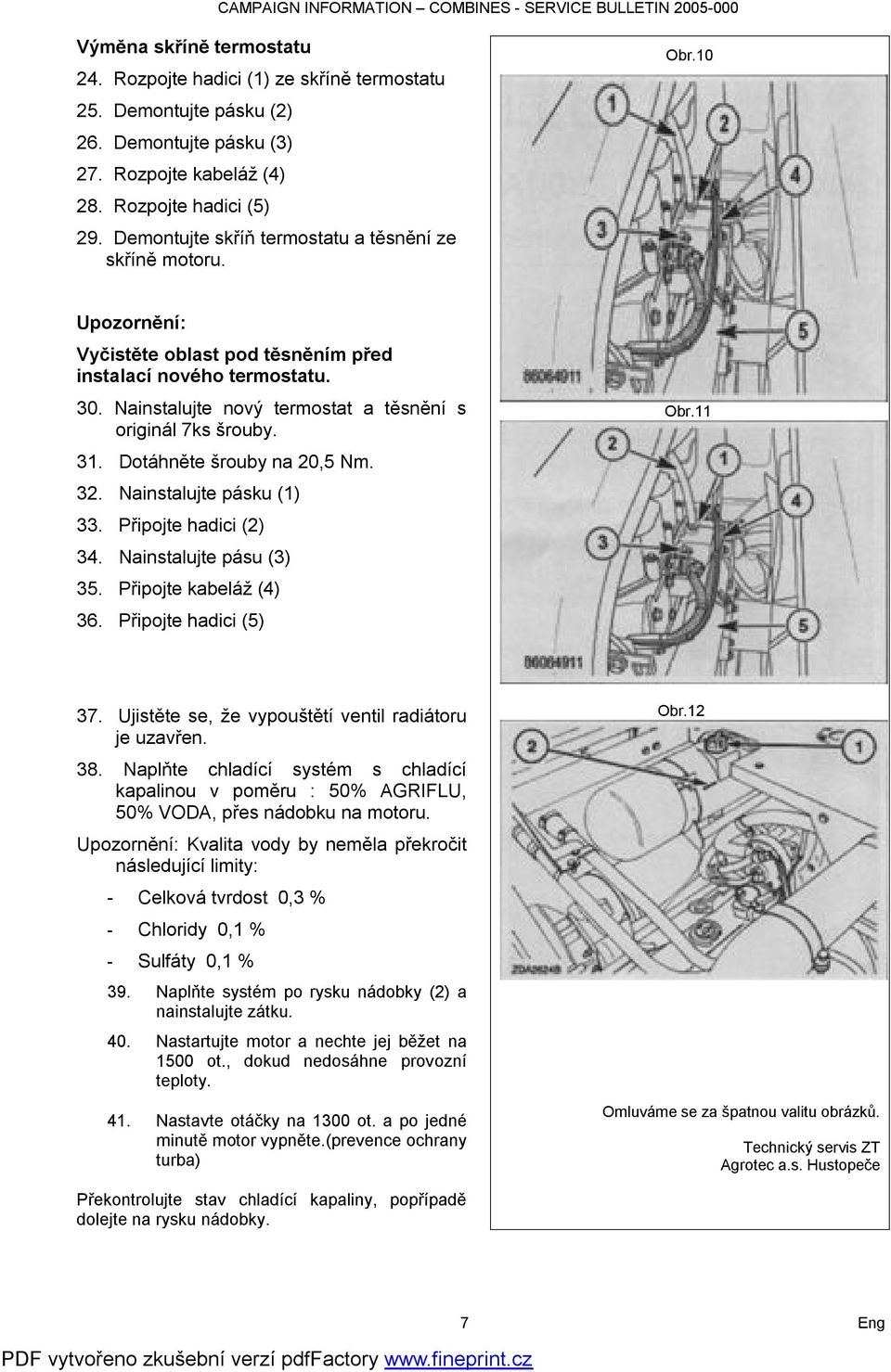

7 Výměna skříně termostatu 24. Rozpojte hadici (1) ze skříně termostatu 25. Demontujte pásku (2) 26. Demontujte pásku (3) 27. Rozpojte kabeláž (4) 28. Rozpojte hadici (5) 29. Demontujte skříň termostatu a těsnění ze skříně motoru. Obr.10 Upozornění: Vyčistěte oblast pod těsněním před instalací nového termostatu. 30. Nainstalujte nový termostat a těsnění s originál 7ks šrouby. 31. Dotáhněte šrouby na 20,5 Nm. 32. Nainstalujte pásku (1) 33. Připojte hadici (2) 34. Nainstalujte pásu (3) 35. Připojte kabeláž (4) 36. Připojte hadici (5) Obr Ujistěte se, že vypouštětí ventil radiátoru je uzavřen. 38. Naplňte chladící systém s chladící kapalinou v poměru : 50% AGRIFLU, 50% VODA, přes nádobku na motoru. Upozornění: Kvalita vody by neměla překročit následující limity: - Celková tvrdost 0,3 % - Chloridy 0,1 % - Sulfáty 0,1 % 39. Naplňte systém po rysku nádobky (2) a nainstalujte zátku. 40. Nastartujte motor a nechte jej běžet na 1500 ot., dokud nedosáhne provozní teploty. 41. Nastavte otáčky na 1300 ot. a po jedné minutě motor vypněte.(prevence ochrany turba) Obr.12 Omluváme se za špatnou valitu obrázků. Technický servis ZT Agrotec a.s. Hustopeče Překontrolujte stav chladící kapaliny, popřípadě dolejte na rysku nádobky. 7 Eng

Nainstalujte nový termostat a těsnění s originál 7ks šrouby. 31. Dotáhněte šrouby na 20,5 Nm. 32. Nainstalujte pásku (1) 33. Připojte hadici (2) 34. Nainstalujte pásu (3) 35. Připojte kabeláž (4) 36.
